Мелодия 103в стерео схема: Мелодия 106 стерео (тюнер, магнитофон, усилитель)

Листая старые страницы - музыкальный центр "Мелодия-106 стерео" - "Эта корова наша",

"Радио" №3 1979 г.


МУЗЫКАЛЬНЫЙ ЦЕНТР "МЕЛОДИЯ - 106"

О.КИРИК

Cтереофонический музыкальный центр "Мелодия-106 стерео" состоит из всеволнового радиоприемного устройства, кассетного магнитофона на базе лентопротяжного механизма IS35-113/Z производства Венгерской Народной Республики, электропроигрывающего устройства IIЭПУ- 62СМ с магнитной головкой ГЗМ-105 и стереофонического усилителя НЧ, работающего на громкоговорители 10AC-9.

В радиоприемном устройстве "Мелодии-106-стерео" предусмотрены бесшумная настройка с сенсорным управлением, фиксированная настройка на три радиостанции в диапазоне УКВ с сенсорным переключением программ и световой индикацией включения работающей радиостанции, автоматическое отключение АПЧ с индикацией "нуля" S-кривой, исключающее неверную настройку на радиостанцию.


Принципиальная схема

Стереофонический музыкальный центр "Мелодия-106 стерео" состоит из семнадцати функционально-законченных блоков: УКВ (A1), фиксированной настройки (А2). коммутации (А3). КСДВ (А4), автоматической подстройки частоты (А5), ПЧ (А6), стереодекодера (А7), магнитофонной панели (А8), ЭПУ (A9), предварительного усилителя-корректора (А10), фильтров (А11), тембров (A12), питания (А13), оконечных усилителей (А14/А15) и громкоговорителей (А16, А17).

В ЧМ тракт входят блоки УКВ (А1), фиксированной настройки (А2). коммутации (А3), автоматической подстройки частоты (А5), ПЧ (А6) и стереодекодер (А7).

УКВ блок состоит из усилителя ВЧ (V2), гетеродина (V6) и смесители (V5). Настраивается он варикапными матрицами V1, V3, V4, емкость которых изменяется под действием напряжения, поступающего на них с резисторов R, R3, R4 и R5, размещенных на плате Е2 блока фиксированной настройки А2. Помимо платы Е2, в блок А2 входят платы Е1 и Е3. На первой из них размешены светодиоды индикации точной настройки V1 - V4 с сенсорными датчиками ДС1 - ДС4 (сенсорные датчики, управляющие системой АПЧ выведены на ручки настройки блока УКВ), на второй - сенсорный датчик ДС1
управления системой бесшумной настройки (БШН) со светодиодом V3, светодиоды V4 — V6 индикации настройки блока УКВ и светодиод V2 индикации стереоприема.

При касании сенсорных датчиков ДС1 - ДС4 управляющее напряжение, вырабатываемое устройством на транзисторах V2, V3 плат Е1, Е4 (блок А3), поступает на вход RS-триггера, собранного на элементах D1.1 и D1.2. С одного из его выходов снимается (через инвертор D1.3) напряжение на светодиод V1 (V2- V4) платы Е1 (блок А2), с другого - сигнал логической единицы поступает на ключ (транзистор V1 плат Е1, Е4 блока АЗ), коммутирующий напряжение, подаваемое на варикапы блока УКВ. (Устройство, выполненное на микросхемах D1 и D2 блока АЗ, вырабатывает сигнал логической единицы, блокирующий неработаюшие сенсорные ячейки E1- Е4).


Аналогично работает и устройство БШН (плата Е5 блока АЗ), с той лишь разницей, что управляющее напряжение поступает здесь на вход асинхронного Т-триггера со счетным входом D1, D2.
При касании ручек настройки блока УКВ («УКВ», «1», «2», «3») включается устройство на транзисторах V1 — V3 блока АЗ, которое управляет работой блока автоматической подстройки частоты и индикации (А5). Этот блок состоит из стабилизированного выпрямителя для питания варикапов блока УКВ (диоды V2, V3 и транзисторы V4, V7, V9). усилителя напряжения АПЧ (транзистор V1 и микросхема А2), управляющего

6АС-2 Радиотехника

6АС-1

Акустическая система 6АС-2 Радиотехника производилась Рижским радиозаводом имени А.С.Попова с 1973г.

Входила в комплект транзисторных радиол Мелодия-101-С (выпуск с 1973 года), Мелодия-104-С (выпуск с 1978 года) и Мелодия-105-С ( выпуск с 1980 года) и Электрофона "Мелодия-103-стерео" (выпуск с 1975 года) производства Рижского радиозавода имени А.С.Попова.

Технические характеристики:

Номинальное электрическое сопротивление - 4 Ома
Диапазон воспроизводимых частот - 63...18000 Гц
Номинальная выходная мощность - 6 Вт
Максимальная выходная мощность – 10 Вт
Чувствительность – 84 дБ
Габариты 157х157х300 мм
Масса - 3,5кг

В колонках использован низкочастотный динамик 10ГД-34 (10ГДН-1) (в ранних моделях использовался аналогичный динамик 6ГД-6) и твитер 3ГД-2 (6ГДВ-1). Фильтр состоит из одного конденсатора емкостью 1 мкФ.
Акустическое оформление – закрытое.


Сетевая транзисторная радиола "Мелодия-101"


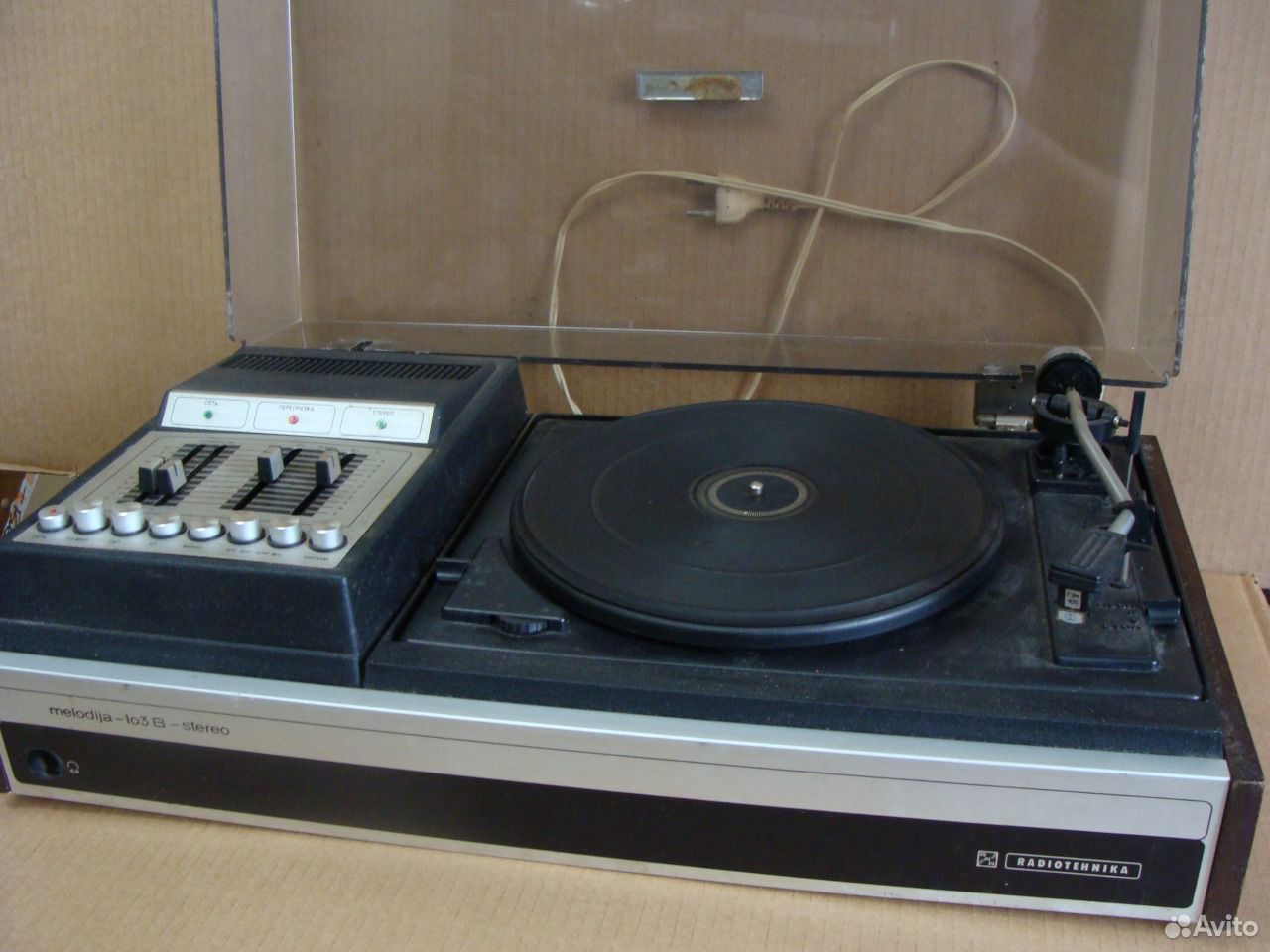

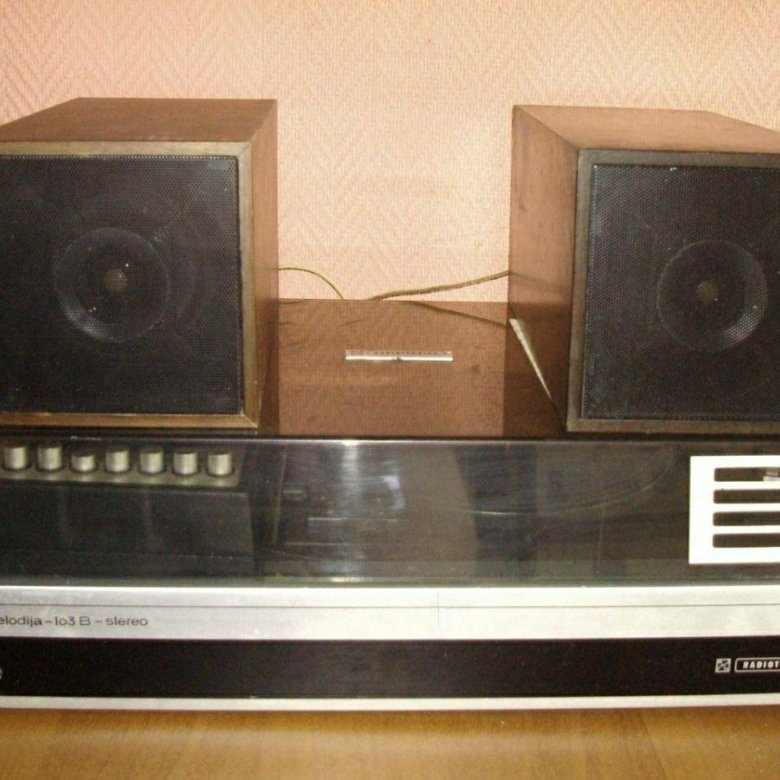

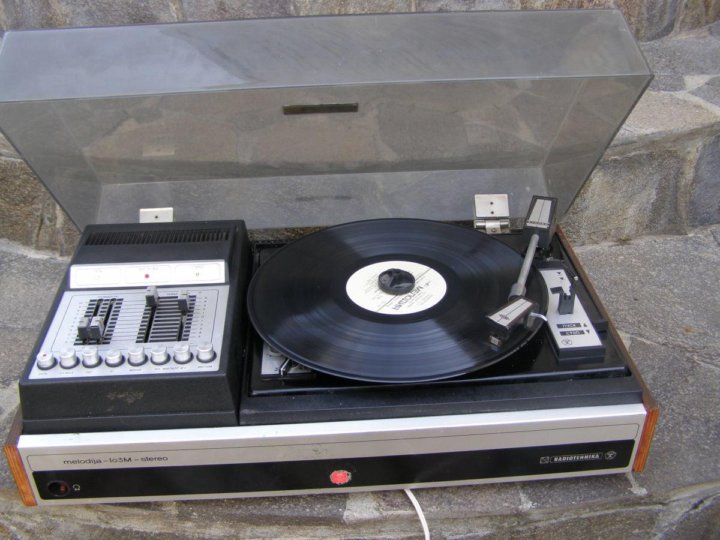

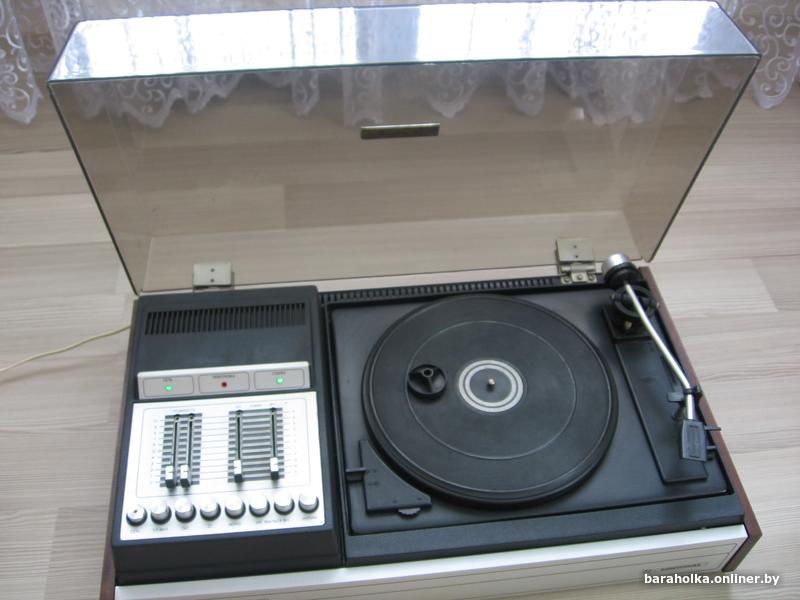

Электрофон "Мелодия-103"


Сетевая транзисторная радиола "Мелодия-104"


Стереофоническая радиола с кассетным проигрывателем "Мелодия-105-стерео"

Сигнал на высокочастотную головку В2 подается через разделительный конденсатор С (типа МБГП-2), который определяет частоту разделения полос воспроизводимого акустической системой диапазона частот – 5000 Гц.

Для  обеспечения синфазности работы головки громкоговорителя в акустической системе 6АС-2 включены с учетом полярности их звуковых катушек.

Ящик акустической системы 6АС-2 изготовлен из клеевой фанеры толщиной 10 мм. Все просветы в стыках стенок ящика тщательно зашпаклеваны. Головки громкоговорителя  установлены в ящике коаксиалыю относительно друг друга на пластмассовом основании (без передней отражательной доски). Для создания демпфирования подвижной системы основной головки В1 на частотах, близких к частоте ее механического резонанса, весь свободный объем ящика акустической системы 6АС-2 заполнен хлопчатобумажной ватой. Кроме того, головка В1 имеет небольшие размеры. Все это определило низкую чувствительность акустической системы 6АС-2 и вызвало в ее частотной   характеристике  спад  в области нижних частот.

Указанные особенности акустической системы скомпенсированы характеристиками тракта НЧ при разработке радиол, которые комплектовались данные колонки. Для выравнивания частотной характеристики звукового давления акустических систем тракт НЧ радиолы имеет частотную характеристику со значительным подъемом в области нижних частот (на частоте 60 Гц – около 14 дБ). Необходимая же величина звукового давления при работе акустических систем обеспечивается повышенной выходной мощностью тракта НЧ (максимальная выходная мощность тракта НЧ радиолы «Мелодия-101 стерео» – около 15–20 Вт).
Лицевая сторона ящика акустической системы 6АС-2 закрыта декоративной решеткой из перфорированного листового алюминия. Специальная механическая обработка лицевой поверхности решетки создала оригинальный внешний вид со световыми бликами типа «солнышко». Задняя стенка через поропластовые прокладки плотно крепится к ящику.



Устройство Акустической системы 6АС-2:
а) вид сбоку; б) вид спереди (со снятой декоративном решеткой):

1 – соединительный шнур;
2 – задняя стенка;
3 – прокладка;
4 – ящик;
5 – головка громкоговорителя В1;
6 – деревянный угольник для увеличения жесткости ящика;
7 – конденсатор С1;
8 – пружина крепления декоративной решетки;
9 – основание головок громкоговорителя;
10 – декоративная решетка;
11 – головка громкоговорителя Гр2

Частотная характеристика акустической системы 6АС-2:
1 – звукового давления; 2 – полного электрического сопротивления (Z)

РАДИО - РадиоЛюбителям - Схемы электрофонов

Наименование Тип Размер, К Файл
0-ЭПУ-82СК электропроигр. устр-во 74 el11.djvu
1-ЭПУ-70С электропроигр. устр-во 22 el10.djvu
2-ЭПУ-65СМ электропроигр. устр-во 16 el22.djvu
3-ЭПУ-48 электропроигр. устр-во 29 el52.djvu
Аккорд 101 стерео электрофон 84 el43.djvu
Аккорд 201 стерео электрофон 38 el49.djvu
Аккорд 202 стерео электрофон 26 el44.djvu
Ария 102 стерео заводская схема
справочная схема
208 el31.djvu
Ария ЭФ5303С стерео электрофон 110 el33.djvu
Арктур 003 стерео электрофон 79 el21.djvu
Арктур 004(003) стерео электрофон 86 el34.djvu
Арктур 006 стерео (ЭПУ G2021) электропроигрыватель 35 el8.djvu
Вега 002 стерео электрофон 69 el47.djvu
Вега 103 стерео электрофон 71 el42.djvu
Вега 104 стерео электрофон 72 el27.djvu
Вега 106 стерео электропроигрыватель 17 el20.djvu
Вега 108 стерео электрофон 73 el41.djvu
Вега 109 стерео ЭПУ G602
электрофон
55 el9_1.djvu
Вега 110 стерео электрофон 69 el48.djvu
Вега ЭП-110 стерео электропроигрыватель 48 el1.djvu
Вега 206 стерео электропроигрыватель 16 el35.djvu
Вега 117 стерео комплекс 118 el29.djvu
Корвет 038 стерео электропроигрыватель 36 el7.djvu
Лидер 302 электрофон 15 el46.djvu
Мелодия 103 стерео электрофон 65 el36.djvu
Ноктюрн 211 электрофон 25 el28.djvu
Ноктюрн 212 стерео электрофон 28 el25.djvu
Радиотехника 001 стерео электропроигрыватель 20 el30.djvu
Радиотехника ЭП101 стерео электрофон 24 el12.djvu
Радиотехника 301 стерео электрофон
48
el26.djvu
Рондо 204(203) стерео электрофон 42 el32.djvu
Рондо 206 стерео электрофон 69 el39.djvu
Россия 105 стерео электрофон 156 el51.djvu
Россия 105 стерео (1-ЭПУ-95СМ) электропроигрыватель 52 el5.djvu
Электроника 012 электропроигрыватель 22 el6.djvu
Электроника Б1-01 стерео электроакустическое устр.
электропроигрыватель
133 el2_1.djvu
Электроника Д1-012 стерео электрофон 110 el24.djvu
Электроника ЭП-017 стерео электропроигрыватель 300 el50.djvu
Электроника ЭП-060 стерео электропроигрыватель 67 el4.djvu
Эстония 010 стерео электропроигрыватель 171 el3.djvu
Эстония ЛП-001С СД проигрыватель 215

el40_1.djvu

Юность 301 электрофон ламповый 17 el23.djvu

Проигрыватель винила «Орфей-103 Стерео». Реанимация


Около полутора лет назад достались мне пара советских аппаратов: катушечный магнитофон «Астра-110-1» и электропроигрыватель «Орфей-103 Стерео». Судя по всему, хранились они в неотапливаемом гараже, в спартанских условиях.

Конкретно «Орфей-103» был поцарапан соответственно возрасту, крышка отсутствовала, а её крепления погнуты и сильно поржавели. Внутри оказалась целая экосистема из-за изрядного количества самой настоящей земли (видимо аппарат долгое время был напольным, а точнее сказать наземным).
Головка ГЗМ-105 была на месте, но игла была значительно потёрта. Тонарм заржавел.

Время браться за дело и вдохнуть в аппарат новую жизнь!

Содержание / Contents

После мойки-чистки «Орфей» стал выглядеть так:



Пытаться включить, не заменив хотя бы электролитические ёмкости по питанию, я не рискнул. После минимального обслуживания решился запустить. Аппарат включился, но кроме горящей лампочки признаков жизни не подавал.
Отстроил напряжения движка и он начал вращаться.
Поэтапная чистка и смазка микролифта вернула его к жизни уже на третий день. В общем, мне повезло, состояние механики оказалось неплохим, даже пассик не потребовалось менять. Весь необходимый функционал по механике собран, осталось проверить аудиовыход.

Напрямую со звукоснимателя сигнал с хрипом, но всё же шёл (даёт о себе знать изношенная головка). Сигнала с усилителя-корректора не было вообще.
Помогла замена электролитов. Поставил в цепях ООС — C1, C2 = 22uF × 25V, стояли по 20uF, высохли совсем, аж ушли в обрыв.
По питанию блока А3 — C16, C18 = 470uF × 16V, стояли 200uF, потеряли ёмкость до ~100uF.
Контроль электрических режимов по схеме показал, что всё ОК. См. руководство в файлах. Звуковой тест не оставил сомнений.
В итоге я поменял все замеченные электролиты на плате электроники, в стабилизаторах питания и т.д.

Для того чтобы аппарат радовал слух я заказал звукосниматель «Audio-Technica AT95E» и пока тот ехал, я принялся за косметический ремонт.

Первым делом нужно было избавиться от трещин и царапин. С большей части корпуса снял старую краску растворителем.

Так как крышки не было, то я решил полностью избавиться от креплений с задней стороны корпуса.


Вырезал текстолит по размерам получившихся отверстий и проклеил швы изнутри супер клеем.

Обработал стыки наждачкой и обезжирил.

Закупился шпаклёвкой по пластику и замазал все трещины, сколы и швы.


Долгая мокрая полировка шкуркой с абразивом от 1500 до 2500 и можно грунтовать.

Использовался «метод швабры»: корпус надевается на телескопическую швабру и поворачивается в любом направлении. Очень удобно в условиях ограниченного пространства.

После высыхания грунтовки положил 3 слоя золотой краски. Это буду не я, если покрашу не в золото. Идея гармонии с моим усилителем «Brass» добавляла уверенности в выбранном цвете.


Дно и держатель звукоснимателя покрасил чёрной матовой краской.


Трубку тонарма зачистил от ржавчины и заполировал до блеска машинкой для обработки ногтей. Ох и полезная же это штука для радиолюбителя! Жена об этом не знает.

Все кнопки и ручки потенциометров покрашены в чёрный матовый цвет, чтобы не выделялись из общей картины.
Родные пласмасовые ножки были заменены на резиновые 60 мм.

Поддавшись модным аудиофильским тенденциям, взял кусок дюрали, набросал 3D эскиз и выточил на токарном станке прижим, так же именуемый забугорным словом «клэмп».


Заполировал его и покрасил в тот же золотой цвет.
Звучание, с клэмпом или без, не отличается, что бы не твердили прожженные аудиофилы. Кто-то скажет, что у меня самопальный и поэтому я не слышу разницы. Тестировались клэмпы (самодельный и покупной от знакомого) на двух аппаратах — моём и «Pioneer PL-30L». Мы так и не смогли уловить те тонкие отличия, о которых распинаются «золотоухие».
Вывод — красивая безделушка, добавляющая нагрузки на движок. Пусть будет.
Через пару недель пришёл заказанный в Китае звукосниматель Audio-Technica AT95E Dual Magnet Phono Cartridge. Сравнивать с истёртой ГЗМ-105 не буду по понятным причинам. Скажу лишь, что звук нравится. Звучит лучше по сравнению с моей «Радиотехника-103», которая стоит чуть ниже на аппаратурной стойке. Есть поле для экспериментов по RIAA-корректору, т.к. в оригинале в «Орфее» стоит неплохая, но морально устаревшая К157УД2Б, а в моём усилителе есть ламповый винил-корректор.

Так заброшенная в гараже советская вертушка получила вторую жизнь и вновь обрела голос.
