Как сделать металлоискатель своими руками: принцип работы, схемы, пошаговая инструкция

Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки!

Ниже представлю подробную инструкцию по сборке металлоискателя Пират! Потребляемый ток мА Напряжение питания вольт Дискриминации нет, реагирует на все металлы Чувствительность монета 25 миллиметров — 20 см Крупные металлические предметы — см.

Для работы металлоискателя Пират, требуется напряжение вольт. Наматывается на оправе мм. Тут как говорится, каждому своё, кому как удобно. Скачать список деталей. Передающий узел состоит из генератора импульсов который собирается на микросхеме NE и мощного ключа, на транзисторе IRF Кстати генератор импульсов можно собрать и на транзисторах:.

Для начала конечно же нужно подготовить плату.

Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе. Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную.

Ну или через копирку перевести. Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой. Затем берём паяльник и лудим дорожки оловом.

После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки. Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. В качестве перемычки, подойдут ножки от резисторов.

Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см.

Для поиска чермета конечно лучше использовать катушку диаметром 19 см. Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Так же, очень хорошо справляются и динамики от наушников. Ссылку на печатную плату, а так же список деталей необходимых для сборки Пирата которые очень дёшево можно купить на AliExpress с бесплатной доставкой, находятся в конце статьи по видео!

И напоследок, видео работы металлоискателя Пират:. Печатные платы и программа Sprint-Layou 6. Собрал плату, но почему то не работает и IRF греется. За ранее благодарю. Собрал пирата. Динамик тихо постоянно гудит, катушка тоже тихо гудит на переменники не реагирует … вроде все проверял, плату отмывал …. Вопрос к тем, кто разбирается в теме металлопроката. Нужно посчитать некоторые данные, но нет исходных знаний. В частности интересуют: расчет веса и толщины стального листа, если известно, что лист толщиной 1 мм.

А то новичку сложно понять где что и как. А можете скинуть файл печатной платы готовый к распечатке? Печатать нужно только через программу, иначе у вас ни чего не получится! Можно попробовать, времени сей час нет, может кто ответит, ждите! У меня такой вот вопрос,собрал плату но не могу понять где на плате нужно подключить переменный резистор.

Если можете выложите фото с точкоми или что-то в этом роде. Доброй ночи! Подскажите, постоянно идет писк. Если удается установить потрескование, то вообще не как не влияет на мет.

Будьте так добры! Подскажите начинающему, какой мощности резисторы должны быть ,начиная от 1 ком и заканчивая Ом из списка деталей. Спаял и стал работать некоторое время. Чуйка не ахти, монеты см, более крупный металл дальше, но вдруг звук и чуйка сильно упали, есть. В чем может быть причина. Есть небольшие отклонения в деталях вместо резистора на ом поставил ом. Вместо резистора 2 мом поставил- 2 мок. Что могло полететь? Буду признателен за совет. Поставил резистор мощностью 0.

Звук слабенький, и чуйка тоже. Могло ли закоротить. Мне сказали, что мог полевик полететь. Поясните, что именно у вас не совпадает? Я всё проверил, печатная плата полностью соответствует схеме. В архиве несколько печатных плат, может вы не ту открыли? У меня к сожалению нет, но нужно поискать или лучше попробую сам нарисовать, как изготовлю, дам знать! Честно говоря, у меня тоже есть такая проблема, точную причину я до сих пор не нашел, но при изготовлении плат, у некоторых такой проблемы не возникало!

Мой пират, исполнение и уд2, катушка планарная 3ома,видит обручальное кольцо на расстоянии 12 см по воздуху. Спаял МД Пират, но при подключении из динамика раздается один щелчек и тишина, если повторить происходит то же самое.

Пробовал подключить динамик вместо катушки — звук есть, генератор работает. Подскажи в чем неисправность. День добрый! Скажите почему у вас так подключены переменные резисторы? В схеме все контакты задействованы? А у вас как-то по простому? А как подключить акумы от телефона три штуки по 3. Плиз помогите.

Я сделал проще. Отрегулировано его на 12 вольт и все. Работает как часы! Привет всем! Собрал схему, пробывал чуйка мала, напруга 12в, ток 0, А. Еще раз перепроверяю схему. Как прибавить громкость в динамике? Везде сила тока меньше чем у меня, что не так может быть? Пальцами трогал все — не греется. Всем привет. У кого есть ненужная напечатанная на бумаге плата. Буду благодарен. Помогите Христа ради. Плохо когда нет лазерного принтера У меня есть напечатанные, но как тебе их прислать, в письме что ли?

Все супер — завелось с пол тычка! Автору респект, правда добавил изначально еще 1 переменный резистор дабы чувствительность динамика регулировать. Так что те кто не смог учите теорию физики школьную хотя бы. У меня кстати вообще нет опыта в создании чего либо такого и получилось с первого раза.

Ты скорее всего перепутал детали более вероятно что резисторы перепроверь все и замени если где то не те что по умолчанию. Собрал схему, подал питание, динамик гудит именно гудит несколько секунд и все затихает.

Здраствуйте спасибо что помагаете сегодня это редкость. Нашол распечатку дип на бразильском сайте но там изменено немного и не моглибы посмотреть там и подсказать как определить ножки у резистора VR1 и что такое Buzzer ато все собрал а дальше тупик.

Выложи плиз шелкографию печатной платы расположение деталей на плате у меня ребёнок собрать хочет.

Как сделать простой металлоискатель своими руками

На днях путешествуя по сети интернет, я наткнулся на интересную и очень простую схему металлоискателя, построенного на основе таймера , катушки и нескольких дополнительных компонентов. Сразу возникла мысль: это действительно работает? Начав поиски доказательств, быстро нашел это видео. Естественно следующей мыслью было — сделать металлоискатель своими руками. Представленная мною инструкция показывает, как собрать металлоискатель буквально из подручных средств.

Кроме того, в интернете есть схемы, мд пират с использованием микросхем .

Металлоискатель PIRAT своими руками

Принципиальная схема металлоискателя. Схема основана на двух микросхемах NE Здесь присутствует передающая Tx и приемная Rx катушки, поэтому схему можно условно разделить на две части. Левая часть представляет собой генератор прямоугольных импульсов. Времязадающие компоненты R1, R2, C1 подобраны так, что частота на выходе составляет около Гц. Это частота слышимого диапазона. Импульсы передаются через токоограничивающий резистор R3. Если поблизости появляется металлический предмет, то происходит дисбаланс и появляется звуковой сигнал.

Схема простого и достаточно эффективного металлоискателя «ПИРАТ»

RU Портал радиолюбителя, начинающему радиолюбителю, Arduino, Raspberry Pi, книги по радиотехнике и электронике, простые схемы, схемы, радиотехнические журналы, видео, программы для радиолюбителя. Схема основана на двух микросхемах NE Здесь присутствует передающая Tx и приемная Rx катушки, поэтому схему можно условно разделить на две части. Левая часть представляет собой генератор прямоугольных импульсов. Времязадающие компоненты R1, R2, C1 подобраны так, что частота на выходе составляет около Гц.

Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией.

Металлоискатель Пират своими руками

Металлоискатель пират — самый популярный прибор для самостоятельной сборки. Свою популярность он получил благодаря своей простоте и неприхотливости. В статье будем разбирать по полочкам как собрать металлоискатель пират своими руками, можно считать, что это — руководство по сборке, подробная инструкция. Будут разобраны все этапы сборки, рассмотрены некоторые модификации и типичные проблемы при сборке и работе прибора. Поэтому он и сыскал славу среди радиолюбителей, особенно среди новичков. Свое название он получил не от морских разбойников, а от своего принципа работы, PI — значит импульсный.

Самодельный металлоискатель с дискриминацией металлов

Металлоискатель Пират обладает довольна неплохими характеристиками, ни смотря на простоту схемы и доступность деталей. Собирается легко, за вечер, не требует практически ни каких настроек и прошивок, начинает работать сразу после сборки! Ниже представлю подробную инструкцию по сборке металлоискателя Пират! Потребляемый ток мА Напряжение питания вольт Дискриминации нет, реагирует на все металлы Чувствительность монета 25 миллиметров — 20 см Крупные металлические предметы — см. Для работы металлоискателя Пират, требуется напряжение вольт. Наматывается на оправе мм. Тут как говорится, каждому своё, кому как удобно. Скачать список деталей.

Что же такое металлоискатель и для чего он нужен? Модуль питания с В схеме используются 2 микросхемы (NE и КУД2).

Как сделать простой металлоискатель своими руками

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина!

Импульсный металлодетектор

ВИДЕО ПО ТЕМЕ: Металлоискатель: часть1 схема

Дальнейшим развитием металлоискателя на биениях можно рассматривать металлоискатель по принципу электронного частотомера [5, 6]. Это совместная разработка автора и инженера из г. Им разработаны конструкция и программное обеспечение, а также проведены натурные испытания. Несмотря на простоту конструкции предлагаемого металлоискателя по принципу частотомера, его изготовление в домашних условиях может оказаться за-? Это можно сделать, только имея соответствующий опыт и программно-аппаратные средства для работы с микроконтроллером.

Сейчас, пожалуй, нет человека, который бы не знал, что такое металлоискатель или металлодетектор.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

В этой подробной статье поговорим о том, как сделать металлоискателе пират самому и своими руками, мы разберем все по полочкам, все аспекты его сборки. Начиная от принципа действия, до перечня популярных неисправностей. Для начала немного истории, от куда взялся этот прибор, каковы отзывы копателей и посмотрим на его характеристики. Pirat — это вовсе не завоеватель морских далей, а такое сокращение.

Металлоискатель схема своими руками

• Вы здесь:
• Главная
• Схемы
• org/ListItem»> Металлопоиск
• Металлоискатель схема своими руками

Подробности

Создано: 21 марта 2013

Металлоискатель схема своими руками



Добрый вечер дорогие читатели. Настает время таяние снега, а с ним и новые приключения для некоторых. Поиск металлов, стариных монет, драгоценностей, цветных металлов как под снегом так и в земле. И поэтому, да, это будет еще одна схема металлоискателя которую может собрать каждый.Так же просмотреть все имеющиеся схемы металлоискателей можно набрав в поиске сайта-металлоискатель. Которые иногда так тяжело найти даже в интернете. Смотрим подробности кому интересно.

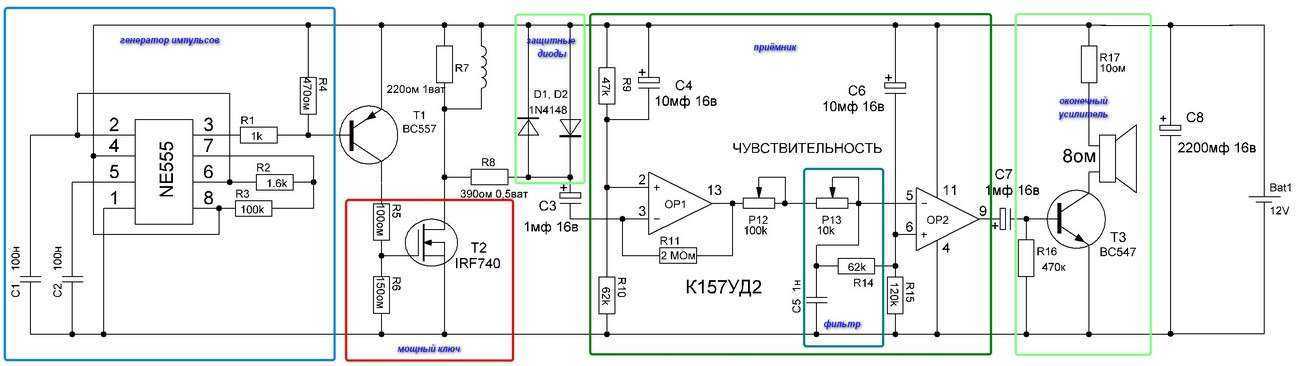

Схема устройства:

На транзисторах-

На микросхеме  NE555-

Параметры металлоискателя:
Питание — 9-12 вольт
Потребляемый ток – 30-40 мА
Чувствительность — 25 милиметровая монета — 20 см
— крупные металические предметы — 150 см

Металлоискатель «PIRAT» (сокращённо от PI — импульсный, RA-T — radioskot — сайт разработчиков) прост в изготовлении и настройке, не содержит программируемых элементов которых так боятся многие радиолюбители, в нем нет дорогих и дефицитных элементов, а по своим параметрам не уступает некоторым зарубежным экземплярам ценой 100-300 у. е. Основные преимущества данного устройства перед другими схемами простых металоискателей — это стабильность и дальнобойность.

Собрать этот МД, под силу даже людям имеющим элементарные знания в области электроники.

Прибор состоит из двух основных узлов, передающего и приемного. Передающий узел состоит из генератора импульсов на микросхеме КР1006ВИ1 (зарубежный аналог NE555) и мощного ключа на транзисторе IRF740. Приемный узел собран на микросхеме К157УД2 и транзисторе ВС547.

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5. Транзистор Т2 заменим на биполярный транзистор NPN структуры с напряжением К-Э не ниже 200 вольт. Его можно взять из энергосберегающей лампы или зарядного устройства от мобильного телефона. На крайний случай в качестве Т2 работает даже КТ817, так что экспериментировать можно. В качестве Т3 можно применять практически любой транзистор структуры NPN. Правильно собранный прибор в наладке практически не нуждается. Возможно придется подобрать резистор R12, чтоб щелчки в динамике появлялись при среднем положении R13. Если есть осциллограф можно проконтролировать на затворе Т2 длительность управляющего импульса и частоту генератора.

Оптимальный вариант импульса 130-150мкс, частота 120-150 гц.

Работа с прибором:

При включении ожидаем 15-20 сек, после чего регулятором ЧУВСТВИТЕЛЬНОСТЬ находим такое положение при котором в динамике прослушиваются щелчки — это и будет максимальная чувствительность. Прибор прост в управлении и навыки работы с ним приходят буквально через пару включений.

— R1 в генераторе отвечает за частоту генерации.
— R2 — за длительность управляющего импульса.

Для любителей что-то померять, вот напряжения на выводах ОУ (без присутствия метала в зоне датчика):

2-6.5в
3-6.5в
5-5.5в
6-3.5в
9-0.7в
13-6.2в

Схема металлодетектора собрана на печатной плате из фольгированного стеклотекстолита. Рисунки печатной платы для обоих вариантов металлоискателя в формате LAY5.0, осцилограмы на ногах ОУ и небольшое видео работы МД находятся в архиве. В архиве также находится вариант на SMD компонентах от пользователя troll. Сразу хочу предостеречь любителей паять всевозможными флюсами и кислотами — паять только чистой канифолью или спирто-канифольным раствором! После пайки смыть спиртом остатки канифоли. Это избавит вас от многих вопросов, типа: «я сделал, а оно не работает». Особая благодарность товарищу Bars59, за наибольший вклад в разработку данного прибора.
