Схема устройства для управления электрическим гидронасосом (CD4011)

Электрические гидронасосы обычно применяются для откачки из подвалов, погребов, хранилищ грунтовых, дождевых вод или для наполнения резервуара, например,наполнения водонапорного котла водой из колодца или скважины.

При этом необходимо обеспечить оптимальный режим насоса, -включать и выключать его вовремя, не давая ему длительное время работать вхолостую и не допуская переполнения резервуара или затопления погреба, подвала.

Принципиальная схема

На рисунке показана очень простая и хорошо проверенная схема автомата, управляющего электронасосом мощностью до 2000W. Автомат контролирует верхний ВД и нижний НД уровни воды и, в зависимости от положения перемычки Л может управлять насосом работающим на откачку воды из погреба или подвала (Л в положении 2-3) или работающим на заполнение резервуара (Л в положении 1-2).

Рис. 1. Принципиальная схема устройства управления электрическим гидронасосом.

Рассмотрим работу автомата по откачке воды из подвала (Л — 2-3). Датчик НД представляет собой прут из нержавеющей стали, размещенный по диаметру пластмассового наконечника входного шланга насоса. Он служит для проверки наличия погружения наконечника шланга в воду.

Датчик ВД так же представляет собой прут из нержавеющей стали, но расположен немного выше, на уровне максимально допустимого заполнения водой.

Средством крепления датчика служит кусок старого пластмассового бампера от автомобиля «ВАЗ-2108» (вообще, можно использовать любую подходящую пластмассовую «штуковину», которую можно жестко закрепить). Точка ОП — старый можно в землю воткнуть прут из «нержавейки», такой как использован для датчиков.

Места подключения проводов к датчикам нужно гидроизолировать, например, покрыв расплавленным битумом до самой изоляции проводов. В противном случае провод очень быстро корродирует и приходит в негодность.

Когда уровень воды доходит до датчика ВД вывод 1 D1.1 через R1 и сопротивление воды соединяется с общим минусом питания, — то есть на него подается логический ноль.

Это приводит к тому, что RS-триггер образованный элементами D1.1 и D1.4 переключается в состояние логической единицы на выходе D1.1.

Напряжение единицы через Л поступает в базовую цепь транзистора VT1, который открывается. В его коллекторной цепи включен индикаторный светодиод HL1, показывающий что насос включен, и светодиод оптопары U1, управляющей симисторным ключом на VS1, подающим питание на насос.

Датчик НД так же находится в воде и создает логической ноль на входах D1.2. Насос включается, и будет работать до тех пор, пока не «обсохнут» оба датчика ВД и НД.

После того как «обсохнет» датчик НД (то есть, наконечник шланга насоса в воду уже не погружен), через резистор R4 на входы элемента D1.2 поступает напряжение уровня логической единицы.

На выходе данного элемента возникает логический ноль и RS-триггер на элементах D1.1 и D1.4 переключается в положение с логическим нулем на выходе D1.1. Ключ на VT1 закрывается и насос выключается, до тех пор, пока вода снова не достигнет датчика ВД. 1-2.

При этом, логика работы автомата будет обратной. Конструкция датчиков в таком варианте зависит от конструкции резервуара, который нужно заполнять.

Если резервуар представляет собой открытую емкость (например, старая ванна), то датчики могут быть расположены на пластмассовой штанге, закрепленной поперечно на верхних краях корпуса резервуара (на бортах ванны). Датчики ВД, НД и ОП в этом случае, — прутки из нержавеющей стали.

ОП — пруток такой длины, что достает до дна резервуара. Длина прутка НД должна быть такой, чтобы его нижний конец был на уровне минимального уровня наполнения резервуара (если вода ниже которого — нужно включать насос). Длина прутка ВД — на уровне максимального заполения резервуара.

Когда резервуар полон все датчики погружены в воду. На вывод 1 D1.1 подан нуль, а на вывод 6 D1.4 — единица с выхода инвертора D1.2. RS-триггер на элементах D1.1 и D1.4 зафиксирован в положении с единицей на выходе D1.1.

При этом на выходе D1.3 -ноль, который через перемычку Л, находящуюся в положении 1-2, поступает на ключ на VT1. Транзистор закрыт, насос выключен.

В процессе опустошения резервуара сначала «обсыхает» датчик ВД, но насос не включается, так как RS-триггер находится в устойчивом положении. Далее, уровень воды опускается настолько, что «обсыхает» датчик НД.

Через R4 на входы элемента D1.2 поступает напряжение логической единицы, а ноль с выхода данного элемента переключает RS-триггер в состояние с логическим нулем на выходе D1.1. На выходе D1.3 появляется единица, которая открывает ключ на VT1. Насос включается, и будет работать до тех пор, пока не погрузится в воду датчик ВД.

Чтобы исключить гальваническую связь между электросетью и водой, управление на симистор подается через оптопару U1, а логическая схема питается от сети через трансформаторный источник на маломощном силовом трансформаторе Т1.

Светодиод HL2 служит индикатором включенного состояния автомата (индикатор наличия напряжения питания). Напряжение питания схемы стабилизировано интегральным стабилизатором А1 на уровне 12V.

Детали

Микросхема К561ЛА7 заменима аналогичной К176ЛА7 или зарубежной типа CD4011. Если предполагается работа только по откачке воды из подвала, можно собрать триггер на микросхеме типа К561ЛА9, у которой есть только три трехвходовых элемента (лишние входы каждого элемента соедините с плюсом питания).

Светодиоды могут быть практически любыми индикаторными, однако сейчас желательно использовать сверхяркие (заметнее).

Схему выходного каскада можно сделать по-другому, например, на реле. В этом случае, ключ на VT1 нужно заменить более мощным ключом, например, сделав его на двух транзисторах КТ315 и КТ815, включив по схеме Дарлингтона (составного транзистора).

В этом случае, если будет использовано достаточно мощное реле, потребуется заменить трансформатор Т1 другим, с соответственно большим выходным током.

При мощности насоса не более 300W симистор может работать без радиатора.

Диодный мост выпрямителя можно заменить другим или собрать мостик на диодах (практически, любых общего назначения, можно даже на КД522 или 1N4148).

Трансформатор питания Т1 — готовый трансформатор китайского производства, типа ALG с вторичной обмоткой на 12V (или 6V+6V) и током 100мА (ток можно и больше, но трансформатор дороже). Такие трансформаторы сейчас встречаются практически во всех магазинах радиодеталей. Но выбирайте осторожно, так как попадается брак с оборванными выводами обмоток.

Подойдет и любой другой трансформатор с вторичной обмоткой на 10-15V при токе не ниже 60mA, например, трансформатор ТВК110Л от старого лампового телевизора.

Тип используемого насоса зависит от того, какую работу нужно производить. Это может быть погружной насос для колодцев или специальный насос для откачки грунтовых вод.

Если нужно откачивать очень небольшое количество воды можно даже использовать насос от стеколомывателя автомобиля. Но это потребует переделки выходного каскада схемы (ключ с реле на выходе) и применения более мощного источника питания, с выходным током не ниже 1 А.

Схему нужно собрать в корпусе, обеспечивающим достаточную гидроизоляцию, так как схема вынуждена работать в условиях повышенной влажности.

Налаживание

Налаживания схемы практически не требуется. Вся настройка сводится к выбору оптимального положения датчиков и их конструкции согласно конкретным задачам.

Климченко А. РК-03-08.

3 курс Электроника ИУ [препод. Мирина, Михайлов. Много вариантов курсовых, лабы] / МНОГО ВАРИАНТОВ КУРСОВЫХ / расим курса4 / Электроника мой курсач Настя / ms

Напряжение питания номинальное 9В±5% Напряжение питания допустимое 5..10В Выходное напряжение «0» <0,3В Выходное напряжение «1» >8,2В Входной ток «0/1» <0,5мкА Ток потребления (статический) <0,3(0,25)мА Максимальная тактовая частота 1Мгц Максимальный выходной ток 0,2мА Нагрузочная способность 15 входов К176 1 Выход сегмента G 8 Выход сегмента F 2 Выход переноса (10) 9 Выход сегмента A 3 Выход (4) 10 Выход сегмента B 4 Вход тактовый (С) 11 Выход сегмента C 5 Вход сброса (R) 12 Выход сегмента D 6 Вход управления (S) 13 Выход сегмента E 7 Общий 14 Питание +9В

К176ИЕ4 – счётчик импульсов с выводом состояния счётчика на семисегментный индикатор.

Она считает импульсы, поступившие на вход С (4 нога). По спаду этих импульсов происходит переключение счётчика. С вывода «J» (3 нога микросхемы) снимается частота в 4 раза меньшая тактовой, а с выхода «Р» (2 нога микросхемы) частота в 10 раз меньше тактовой на ней происходит спад логической единицы при переходе состояния счётчика из «9» в «0». Она используется для подключения следующего счётчика высшего разряда. Вход R служит для обнуления счётчиков, оно происходит при появление на нём логической единицы. Следует отметить, что если этот вход висит в воздухе, ни к чему не присоединённый, то микросхема чаще всего воспринимает там единицу, и счёт не производит. Во избежание этого необходимо подтягивать его к земле, соединяя с общим минусом через резистор 100 – 300 Ом, или напрямую, если не планируется использовать функцию обнуления. Вход S предназначен для переключения режимов работы микросхемы с разными индикаторами. Если этот вывод соединить с + питания, то микросхема переходит в режим работы с индикатором с общим анодом, если с — питания – то в режим индикатора с общим катодом.

Выхода 1, 8 – 13 используются для подсоединения индикатора. IC1 считает поступившие на её вход 4 импульсы генератора, при переходе её с 9 на 0 на выходе 2 происходит спад логической единицы, и IC2 переключается на 1 значение вверх.

Знаковые индикаторы фосфид-галлиевые желто-зеленого цвета свечения в пластмассовом корпусе. Предназначены для визуальной индикации.

Индикатор имеет семь элементов и децимальную точку, излучающие свет при подаче прямого тока. Различные комбинации элементов, обеспечиваемые внешней коммутацией, позволяют воспроизвести цифры от 0 до 9 и децимальную точку. У индикаторов АЛС321А элементы имеют общий катод, у АЛС321Б — общий анод.

Размер цифры 7,5 мм. Масса прибора не более 2 г.

АЛС321А:

АЛС321Б:

Электрические и световые параметры

Сила света при постоянном прямом токе 20 мА через элемент или точку, не менее:

для элемента — 0,12 мкд
для децимальной точки — 0,02 мкд

Отношение силы света любых двух элементов индикатора, не более — 3

Постоянное прямое напряжение на элементе или децимальной точке при I_пр = 20 мА, не более — 3,6 В

Цвет свечения — Желто-зеленый

Предельные эксплуатационные данные

Обратное напряжение любой формы и периодичности при температуре окружающей среды от 213 до 343 К — 5 В

Постоянный прямой ток через элемент при температуре окружающей среды:

от 213 до 308 К — 25 мА
от 308 до 343 К — 25-0,5 (Т-308), мА

Рассеиваемая мощность при температуре окружающей среды:

от 213 до 308 К — 720 мВт
от 308 до 343 К — 720-14,4 (Т-308), мВт

Температура окружающей среды — от 213 до 343 К

Микросхемы К176ЛА7 содержат четыре двухвходовых базовых элемента И с инверсией выходного сигнала. Зарубежным аналогом микросхемы К176ЛА7 является микросхема CD4011

Номинальное напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 В ±5% Выходное напряжение низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,3 В Выходное напряжение высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . .. . .≥ 8,2 В Входной ток низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . .≤ 0,3 мкА Входной ток высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,3 мкА Ток потребления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,3 мкА Ток потребления в динамическом режиме одним логическим элементом . ≤ 0,22 мА мА Ток потребления при низком уровне на выходе и напряжении источника питания 18 В. . .0,15 мА Время задержки распространения при включении 220 нс Время задержки распространения при выключении 220 нс Выходной ток высокого уровня 0,42 мА Выходной ток низкого уровня 0,42 мА Температура окружающей среды -45.

..+85оС

Версия для печати

Технические характеристики К176ЛА7

ПРИЛОЖЕНИЕ 4. ХАРАКТЕРИСТИКИ МИКРОСХЕМЫ К176ИЕ2

Микросхема представляет собой 5-разрядный двоичный счетчик. Содержит 253 интегральных элемента.

Назначение выводов: 1 — вход «разрешение счета в двоичном или двоично-десятичном коде»; 2 — вход; 3 — вход «разрешение счета»; 4 — вход «установка 1» второго разряда; 5 — вход «установка 1» третьего разряда; 6 — вход «установка 1» второго разряда; 7 — вход «установка 1» четвертого разряда; 8 — общий; 9 — вход «установка 0»; 10 — выход пятого разряда; 11 — выход четвертого разряда; 12 — выход третьего разряда; 13 — выход второго разряда; 14 — выход первого разряда; 15 — выход «перенос счета в следующий разряд»; 16 — напряжение питания.

Электрические параметры: Номинальное напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . 9 В ±5% Выходное напряжение низкого уровня . . . . . . . . . . . . . . . . . . . . . . ≤ 0,3 В Выходное напряжение высокого уровня . . . . . . . . . . . . . . . . . . . . . ≥ 8,2 В Выходной ток низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ -0,3 мкА Выходной ток высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . .≤ 0,3 мкА Ток потребления при низком и высоком уровнях выходного напряжения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 100 мкА Ток потребления в динамическом режиме . . . . . . . . . . . . . . . . . . . .≤ 0,4 мА Максимальная частота входных сигналов . . . . . . . . . . . . . . . . . . . . . ≥ 2 МГц Входная емкость . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . ≤ 10 пФ Нагрузочная способность в статическом режиме: на логические схемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 на однотипные схемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Рекомендации по применению и эксплуатации: Втекающий ток на выходе должен составлять не более 0,2 мА, вытекающий ток на выходе — не менее — 0,2 мА, частота входных сигналов — не более 1,7 МГц, длительность фронта и среза входных сигналов — не более 15 мкс, скважность сигналов на предельной частоте — не менее 2.

Напряжение питания (Vdd)	+3..+18V (max. +20V)
Выходное напряжение лог. «0»	0. .0,05
Выходное напряжение лог. «1»	Vdd-0,05..Vdd
Напряжение гистерезиса Vн (типовое при (Vdd=5V/10V/15V)	0,3..1,6V 1,2..3,4V 1,6..5,0V
Напряжение переключения Vt- (типовое при (Vdd=5V/10V/15V)	0,9..3,2V 2,5..6,6V 4,0..9,6V
Напряжение переключения Vt+ (типовое при (Vdd=5V/10V/15V)	2,2..4,0V 4,6..8,2V 6,3..12,7V
Входной ток лог. «0»/»1″	< 0,1uA
Выходной ток лог. «0»/»1″ (Vdd=5V/10V/15V)	> 0,51/1,3/3,4mA
Время задержки распространения (не более, Vdd=5V/10V/15V)	380 / 180 / 130 nS
Рабочий диапазон температур	-45^oC..+85^oC
Корпус	DIP-14
Импортные аналоги	HEF4093BP HCF4093BEY CD4093 MC14093BCP IW4093BN

Микросхемы К561ТЛ1 содержат 4 элемента 2И-НЕ с триггерами Шмитта на входах.

Основные характеристики К561ТЛ1 (при +25^oC):

К176ЛЕ5

Микросхема представляет собой 4 логических элемента 2ИЛИ-НЕ. Содержит 64 интегральных элемента.
Назначение выводов: 1 — вход X1; 2 — вход X2; 3 — выход Y1; 4 — выход Y2; 5 — вход X3; 6 — вход X4; 7 — общий; 8 — вход X5; 9 — вход X6; 10 — выход Y3; 11 — выход Y4; 12 — вход X7; 13 — вход X8; 14 — напряжение питания.
Электрические параметры: Номинальное напряжение питания . . . . . . . . . . . . . . . . . . . . . . . . . . 9 В ±5% Выходное напряжение низкого уровня . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,3 В Выходное напряжение высокого уровня . . . . . . . . . . . . . . . . . . . . . . ≥ 8,2 В Входной ток низкого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,3 мкА Входной ток высокого уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,3 мкА Ток потребления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 3 мкА Ток потребления в динамическом режиме одним логическим элементом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ≤ 0,22 мА

ПРИЛОЖЕНИЕ 3. ХАРАКТЕРИСТИКИ МИКРОСХЕМЫ К561ЛА7

Цифровая интегральная микросхема КМОП логики, производства советских времен. Широко применялась в бытовой аппаратуре. Часто использовалась радиолюбителями при создании различных устройств на основе цифровых микросхем. Нумерация ног начинается от ключа на корпусе против часовой стрелки.

	Цоколевка К561ЛА7	Корпус К561ЛА7	Маркировка К561ЛА7
Распиновка К561ЛА7

Аналоги К561ЛА7 — CD4011A, CD4011, HEF4011BP, HCF4011BE, 564ЛА7, К176ЛА7, 164ЛА7

Параметры К561ЛА7:

Наименование параметра	Обозначение	Значение
Напряжение питания	Uпит	3. ..18В
Максимальное напряжение лог. «0»	Uolmax	<2.9В
минимальное напряжение лог «1»	UoHmin	>7.2В
Ток потребеления при лог. «0» и Uпит=18В	Iil	15mA
Ток потребеления при лог. «1» и Uпит=18В	Ihl	30mA
Выходной ток	Iol,Ioh	42mA
Время задержки распространения сигнала	tplh,tphl	80нС
Диапазон рабочих температур	tраб	-45. ..+85С

Таблица истинности К561ЛА7:

Вход А	Вход В	Выход Q
0	0	1
0	1	1
1	0	1
1	1	0

CD4011 — ИС с четырьмя вентилями И-НЕ

Вы здесь: Главная / Список микросхем серии 4000 / CD4011 — ИС с четырьмя вентилями И-НЕ

CD4011 — это микросхема CMOS с четырьмя вентилями NAND. Поскольку у каждого вентиля есть два входа и 4 вентиля внутри, его обычно называют Quad 2-Input NAND Gate .

Элемент И-НЕ сочетает в себе функции элементов И и НЕ. Он дает НИЗКИЙ выход только тогда, когда все входы ВЫСОКИЕ; в противном случае выход НИЗКИЙ.

Обзор контактов

Pin Name	Pin #	Type	Description
VDD	14	Power	Supply Voltage (+3 to +15V)
GND	7	Power	Ground (0V)
A1 до A4	1, 5, 8, 12	Вход	Входы A из четырех ворот NAND
B128
B128	2,
77777777777
777777777 2,
7777777 2,
7. , 13	Input	Inputs B of the four NAND gates
Q1 to Q4	3, 4, 10, 11	Output	Outputs from the four NAND gates

Pin overview for the 4011 IC

Что такое ворота И-НЕ?

Элемент И-НЕ — это логический элемент, который работает как элемент И с элементом НЕ на выходе. Поэтому его часто называют НЕ-И.

Вентиль И-НЕ, построенный из вентилей И и НЕ

Любой выход из вентиля И инвертируется вентилем НЕ. Итак, проще говоря, вентиль НЕ-И — это логический вентиль, который дает НИЗКИЙ выходной сигнал только тогда, когда все входы ВЫСОКИЕ, как показано в таблице истинности ниже.

Input A	Input B	Output Q
0	0	1
1	0	1
0	1	1
1	1	0

Таблица истинности для элемента И-НЕ

Элементы И-НЕ используются для разработки широкого спектра логических функций, включая SR-триггеры и D-триггеры.

Часто можно увидеть примеры схем, в которых два входа соединены для создания одного входа. Это преобразует И-НЕ в вентиль НЕ, который инвертирует вход.

Как пользоваться CD4011

Прежде всего, вам необходимо напряжение питания от 3 до 15В. Некоторые версии чипа поддерживают до 20В. Точные значения проверьте в таблице данных вашей версии чипа.

Чтобы иметь возможность использовать любой из вентилей И-НЕ в микросхеме, вам необходимо сначала подключить VDD контакт к положительной клемме питания, а контакт GND к отрицательной клемме питания.

Контакты A и B – это входы четырех вентилей И-НЕ в микросхеме.

Контакты Q — это выходы логических элементов И-НЕ.

CD4011 Распиновка

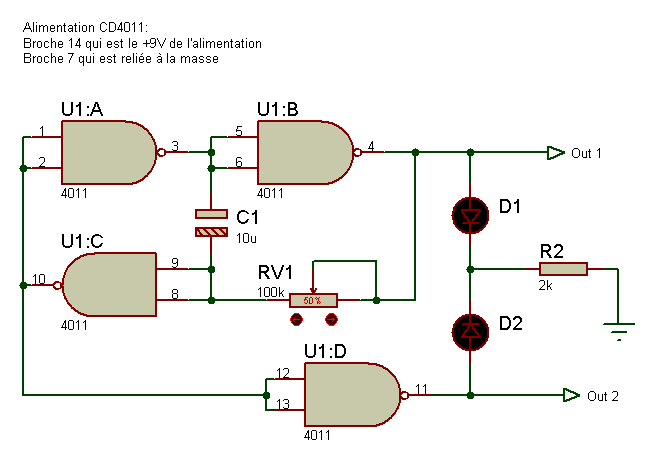

CD4011 Пример схемы — сенсорные переключатели

Вот практический пример, который вы можете построить с вентилями NAND.

В следующей схеме у вас есть два сенсорных датчика; один для включения светодиода, другой для выключения светодиода.

В схеме используются два вентиля И-НЕ, настроенные как защелки, которые устанавливаются или сбрасываются двумя сенсорными датчиками.

Для сборки вам потребуется:

Светодиод (L1)
Микросхема с вентилями NAND, например CD4011BE
3 резистора по 10 кОм (R1-R3)
2 x Две металлические пластины, расположенные близко друг к другу для создания датчика касания

Альтернативы и эквиваленты для CD4011

Скорее всего, вы найдете микросхему 4011 с маркировкой CD4011, NTE4011, MC14011, HCF4011, TC4011 или HEF4011. Обычно с несколькими дополнительными символами в конце (пример: CD4011BE).

Это связано с производителем чипа и используемой технологией. Но функционал и контакты одинаковые.

Если в вашем местном магазине электроники нет ни одного из этих чипов, посмотрите мой список интернет-магазинов, где вы можете найти компоненты и инструменты для всех своих проектов в области электроники.

Не можете найти 4011? Затем попробуйте один из следующих вариантов ИС с вентилями И-НЕ с двумя входами:

4572 : Один вентиль И-НЕ (плюс 1 вентиль НЕ-ИЛИ и 4 вентиля НЕ)
4093 : Quad 2-input NAND gate, Schmitt trigger inputs
40107 : Dual 2-input NAND gate
74HC00 : Quad 2-input NAND gate
74HC01 : Quad 2-input NAND GATE
74HC03 : QUAD 2-входной NAND GATE

4011 DataSheet

Загрузить DataShie PDF для IC 4011 здесь:

CD4011B (Texas Instruments)
HEF4011B (NEX). обзор интегральных схем серии 4000

Взаимодействие с читателем

CD4011 NAND Gate Техническое описание, распиновка, характеристики и применение

Сегодня в этом посте я подробно расскажу о Введении в CD4035.CD4011 IC принадлежит к серии CD40xx CMOS IC. Чип CD4011 поставляется с…

Привет, ребята! Надеюсь, ты сегодня в порядке. Я приветствую вас на борту. Сегодня в этом посте я подробно расскажу о введении в CD4035. Микросхема CD4011 относится к серии микросхем CD40xx CMOS IC. Чип CD4011 имеет четыре независимых вентиля И-НЕ. Это устройство используется для выполнения булевой функции Y = A × B или Y = A + B в положительной логике. Эта микросхема широко используется во многих приложениях, включая портативные аудиодок-станции, AV-ресиверы и проигрыватели Blu-Ray. Я предлагаю вам прочитать весь этот пост до конца, так как я проведу вас через полное введение в CD4011, включая техническое описание, распиновку, функции, таблицу истинности, альтернативы и приложения. Давайте сразу приступим.

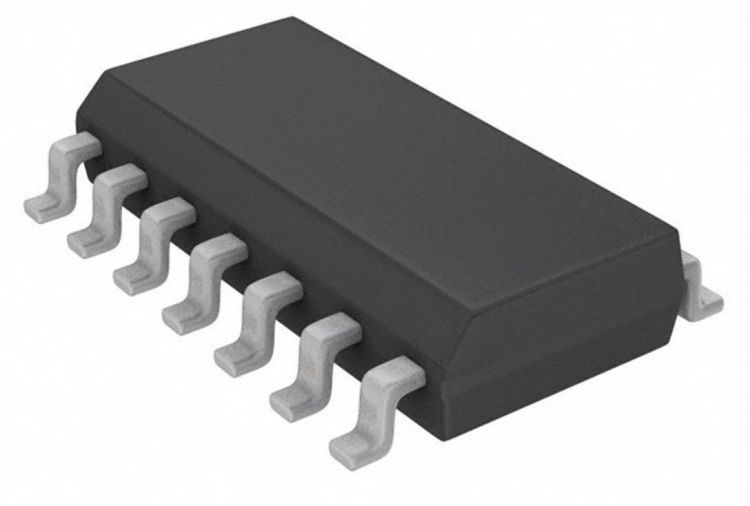

Введение в CD4011

Микросхема CD4011 принадлежит к серии микросхем CD40xx CMOS IC. Чип CD4011 имеет четыре независимых вентиля И-НЕ.
Важно отметить, что выходное напряжение и рабочее напряжение этой ИС равны.

Этот чип широко используется во многих электрических схемах, включая mp3-плееры, AV-ресиверы, проигрыватели Blu-ray и домашние кинотеатры.

Если вы хотите использовать этот чип в качестве логического инвертора, вы можете переконфигурировать вентили И-НЕ в вентили НЕ.
Меньшее время перехода делает это устройство лучшим выбором для высокоскоростных приложений.
Типичное рабочее напряжение этого устройства составляет 5 В и поставляется в 14-контактных корпусах PDIP, GDIP и PDSO.
Диапазон рабочих напряжений составляет от -55 до 125°C, а время задержки распространения составляет 60 нс.

CD4011 Технический паспорт

Прежде чем включить этот компонент в свой электрический проект, лучше просмотреть техническое описание компонента, которое поставляется с основными характеристиками устройства. Вы можете скачать техническое описание CD4011, нажав на ссылку ниже.

CD4011 Распиновка

На следующем рисунке показана схема распиновки CD4011.

В следующей таблице представлено описание каждого контакта, доступного на микросхеме.

Описание контактов CD4011
Номер контакта	Описание контакта	Имя контакта
1,2,5,6,8,9,12,13	Первый входной контакт вентиля И-НЕ	Входные контакты NAND Gate
3,4,10,11	Инвертирующий входной контакт операционного усилителя A	Выходные контакты логического элемента NAND
14	5В используется для питания микросхемы	Вкк (Вдд)
4	Подключить к земле	Заземление против

CD4011 Характеристики

Ниже приведены основные характеристики CD4011.

Типичное рабочее напряжение = 5 В
Диапазон рабочих температур = от -55°C до +125°C
Выходной ток низкого уровня = 1,5 мА
Выходной ток высокого уровня = — 1,5 мА

Время задержки распространения = 60 нс
Двойной вход NAND Gate — Quad Package
Доступные пакеты = 14-контактный PDIP, GDIP, PDSO

CD4011 Таблица истинности

На следующем рисунке показана таблица истинности CD4011.

Вы можете видеть из таблицы истинности, что выход устройства будет НИЗКИМ только тогда, когда оба входа устройства ВЫСОКИЕ, в других случаях он будет ВЫСОКИМ.

CD4011 Принципиальная схема

Принципиальная схема CD4011 показана на рисунке ниже.

На изображении выше видно, что эта микросхема имеет четыре независимых вентиля И-НЕ. Он имеет 12 контактов ввода-вывода, доступных для четырех логических элементов И-НЕ. Включите питание микросхемы с выводами VCC и Ground. Рабочее напряжение этого устройства составляет 5 В, но оно также может работать при напряжении 7 В.

CD4011 Эквиваленты

Ниже приведены альтернативы CD4011.

SN54LS00
SN74HC00

Прежде чем включать эти альтернативы в свой проект, дважды проверьте распиновку альтернатив, поскольку распиновка CD4011 может отличаться от распиновки эквивалентов.

CD4011 Приложения

Микросхема CD4011 используется в следующих приложениях.

Используется в портативных аудиодок-станциях
Используется в AV-ресиверах
Используется в MP3-плеерах или рекордерах
Применение в домашнем кинотеатре
Встроен в проигрыватели Blu-Ray
Работа в персональных цифровых помощниках (КПК)

Это все на сегодня. Надеюсь, вы получили краткое представление о введении в CD4011. Если у вас есть какие-либо вопросы, вы можете оставить свой комментарий в разделе ниже. Я хотел бы помочь вам как можно лучше. Мы всегда рады поделиться своими отзывами о контенте, которым мы делимся, чтобы мы продолжали делиться качественным контентом с учетом ваших конкретных потребностей и требований. Спасибо, что прочитали пост.

JLBCB — прототип 10 печатных плат за 2 доллара США (любой цвет) Китайское крупное предприятие по производству прототипов печатных плат, более 600 000 клиентов и онлайн-заказ Повседневная Как получить денежный купон PCB от JLPCB: https://bit.ly/2GMCH9w

-Автор сайта

Сайед Заин Насир

Сайедзаиннасир Я Сайед Заин Насир, основатель The Engineering Projects (TEP).
