Микросхема для power bank. Микросхемы для повербанков: особенности и принцип работы

Как устроены современные повербанки. Какие микросхемы используются в портативных аккумуляторах. Как работает система управления зарядом и разрядом в повербанках. Основные режимы работы микросхем для повербанков.

Содержание

Принцип работы повербанка

Повербанк (Power Bank) представляет собой портативное зарядное устройство, состоящее из аккумулятора, помещенного в корпус, и электронной схемы управления. Основное назначение повербанка — зарядка мобильных устройств в отсутствие доступа к электросети.

Типичный повербанк содержит следующие основные компоненты:

  • Литий-ионный или литий-полимерный аккумулятор
  • Микросхема контроллера заряда/разряда
  • Преобразователь напряжения (обычно повышающий)
  • USB-разъемы для входа и выхода
  • Индикаторы уровня заряда

Принцип работы повербанка заключается в следующем:

  1. Заряд внутреннего аккумулятора от внешнего источника через USB-вход
  2. Хранение электроэнергии во внутреннем аккумуляторе
  3. Подача напряжения на USB-выход для зарядки подключенных устройств

Ключевую роль в работе повербанка играет микросхема контроллера, которая управляет процессами заряда и разряда.


Функции микросхемы контроллера повербанка

Современные микросхемы для повербанков выполняют следующие основные функции:

  • Управление зарядом внутреннего аккумулятора
  • Преобразование напряжения для USB-выхода
  • Защита от короткого замыкания, перегрузки, перезаряда
  • Индикация уровня заряда
  • Управление энергопотреблением

Все эти функции реализованы в одной микросхеме, что позволяет значительно уменьшить размеры устройства и снизить его стоимость.

Режимы работы микросхем для повербанков

Типичная микросхема для повербанка, например ACT2801/2, имеет три основных режима работы:

  1. Режим заряда — заряд внутреннего аккумулятора от внешнего источника
  2. Режим разряда (повышения) — питание подключенного устройства
  3. Режим высокого импеданса — отключение всех цепей для экономии энергии

Переключение между режимами происходит автоматически в зависимости от подключения внешних устройств и уровня заряда аккумулятора.

Процесс заряда аккумулятора повербанка

Заряд литиевого аккумулятора повербанка происходит в несколько этапов:


  1. Предварительный заряд малым током (10% от номинального)
  2. Быстрый заряд постоянным током
  3. Заряд постоянным напряжением с уменьшением тока
  4. Окончание заряда при снижении тока до 13% от номинального

Микросхема контролирует напряжение и ток на всех этапах, обеспечивая безопасный и эффективный заряд аккумулятора.

Защитные функции микросхем для повербанков

Современные микросхемы имеют встроенные функции защиты:

  • Защита от короткого замыкания на входе и выходе
  • Защита от перегрузки по току
  • Защита от перенапряжения
  • Температурная защита
  • Защита от глубокого разряда аккумулятора

Это обеспечивает безопасную эксплуатацию повербанка и продлевает срок службы аккумулятора.

Индикация уровня заряда

Большинство микросхем для повербанков имеют встроенные драйверы светодиодов для индикации уровня заряда. Обычно используется 4 светодиода, отображающих уровень заряда с шагом 25%.

Пороги включения светодиодов программируются внешним резистором. Индикация работает как при заряде, так и при разряде повербанка.


Особенности разработки печатной платы повербанка

При разработке печатной платы повербанка необходимо учитывать следующие рекомендации:

  • Размещать силовые компоненты максимально компактно
  • Использовать отдельные слои для силовых и сигнальных цепей
  • Применять сплошные полигоны заземления
  • Размещать развязывающие конденсаторы максимально близко к выводам микросхемы
  • Использовать теплоотводящие площадки под микросхемой

Правильная компоновка обеспечивает эффективную работу повербанка и минимальный уровень электромагнитных помех.

Заключение

Современные микросхемы для повербанков представляют собой высокоинтегрированные решения, сочетающие функции управления зарядом/разрядом, преобразования напряжения и защиты. Это позволяет создавать компактные и недорогие устройства для зарядки мобильной электроники.

При выборе повербанка следует обращать внимание на используемую микросхему контроллера — от нее во многом зависят функциональность и надежность устройства. Ведущие производители микросхем для повербанков — Texas Instruments, Active-Semi, Maxim Integrated.



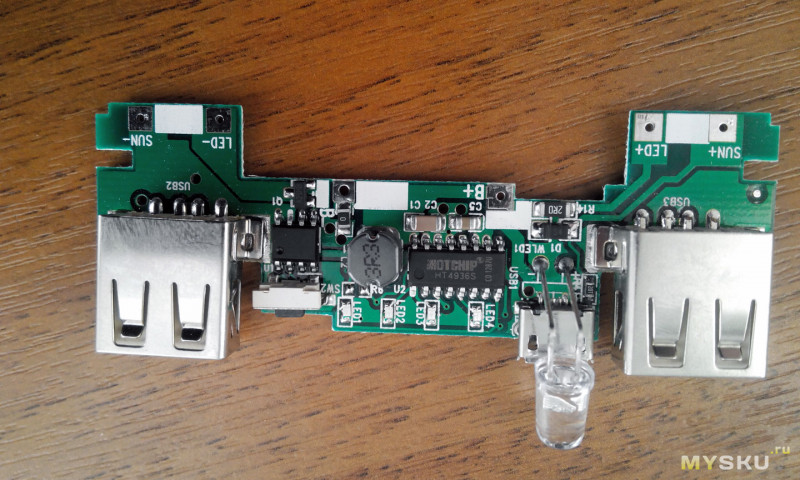

Плати і мікросхеми для Power Bank

Плати і мікросхеми для Power Bank

Статус замовлення Замовити дзвінок Оплатити товар Повернути товар Замовити послугу

  • Особистий кабінет
    • Головна
    • Аксесуари для телефонів

    Power Bank — зовнішній акумулятор універсальний зарядний пристрій для мобільних телефонів, смартфонів і планшетів. Павер Банк складається з мікросхеми-контролера заряду-розряду акумулятора, самого акумулятора або декількох, і корпусу. Найчастіше використовують акумулятори формфактору 18650 через широкого їх використання в ноутбуках. Мікросхема-контролер до Power Bank PCBA — схема, яка контролює заряд і розряд акумулятора в павер банку PCBA. В цьому розділі BeeGreen представить частовикористовувані при складанні Power Bank мікросхеми.

    Сортувати: За замовчуваннямЗа кількістю куплених (за спаданням)За ціною (низька > висока)За ціною (висока > низька)За датою надходження (нові > старі)За кількістю переглядів (за спаданням)


    На сторінці: 4080120200400


    10

    15008

    20

    14994

    30

    14993

    7

    14486

    206

    170

    87

    2581

    10

    863

    544

    14772

    57

    14771

    241

    14773

    41

    11599

    49

    11608

    14494

    161

    166

    -2

    980

    1323

    -34

    2619

    2620

    1611

    5427

    169

    187

    186

    1913

    -1

    143

    -1

    2580

    981

    14770

    14774

    11593

    11609

    6239

    -100

    14086

    11193

    6238

    -1

    11196

    14146

    12904

    11076

    Показано з 1 по 40 із 45 (всього 2 сторінок)

    Для покупки реєстрація не обов`язкова! Якщо хочете зробити замовлення, — просто добавте потрібні вам товари в корзину, вкажіть свої дані та натисніть кнопку «Оформити замовлення». Ми зв`яжемось з вами в найближчий час.

    Оплата

    — переказ на карту-ключ рахунку ПБ

    — онлайн без комісії картою будь-якого банку (LiqPay)

    — безготівковий переказ без ПДВ для юридичних осіб

    — готівкою чи картою при доставці (тільки Новою Поштою при замовленні від 100 грн)

    — готівкою або через термінал в нас в магазині

    Знайшли дешевше? Напишіть нам про це в чат, — кнопка в лівому нижньому куті екрану. В повідомленні вкажіть лінк на активну сторінку такого ж товару в українському інтернет-магазині і ми переглянемо ціну.

    Доставка

    — Нова Пошта

    — Укрпошта (тільки при передоплаті)

    — самовивіз (можете також викликати кур.єра Глово по Івано-Франківську)

    Відправлення товару відбувається кожного робочого дня. В більшості випадків, ваше замовлення виїде в день заявки/оплати або на другий день. Замовлення самовивозом можна забрати в нашому магазині, після заявки зателефонуємо вам і скажемо, коли посилка з замовленням буде готова до видачі.

    Гарантія та повернення

    — повернення на протязі 14 днів, якщо товар не підійшов

    — гарантія від 6 місяців на товари власного виготовлення

    Xiaomi Mi Power Bank Pro 2 Quick Charge (10000 mAh, серый/grey)

    Для Xiaomi Mi Power Bank Pro 2 Quick Charge (10000 mAh, серый/grey) доступна подробная инструкция на русском языке. Прочитать подробную информацию по эксплуатации устройства можно, нажав по кнопке

    подробнее

    Xiaomi Mi Power Bank Pro 2 10000mAh Quick Charge

    Поддерживает зарядку при помощи USB Type-C Литий-полимерный аккумулятор с высокой плотностью
    Двухсторонняя быстрая зарядка Всего 12.58 мм в толщину

    Поддерживает зарядку при помощи USB Type-C

    Новый интерфейс

    С помощью шнура USB Type-C, прилагающегося к автономному зарядному устройству, Вы сможете зарядить Xiaomi Mi 5 или же абсолютно новый MacBook. Вместе с тем, Вы также можете использовать этот же шнур для подзарядки самого автономного зарядного устройства.

    Всего лишь 12.58 мм в толщину

    Тонкий и элегантный

    Толщина, по сравнению с классическим зарядным устройством объемом 10000 mAh, уменьшилась на 42%, и толще зарядного устройства объемом в 5000 mAh всего на 2.68 мм.

    Двухсторонняя быстрая зарядка 18 W

    Умная зарядка

    «Умное» зарядное устройство автоматически определяет тип подключенного устройства и производит безопасную и быструю зарядку. Помимо того, самая большая мощность подзарядки самого автономного зарядного устройства Xiaomi объемом в 10 000 mAh (улучшенная версия) составляет 18W,  благодаря чему время его зарядки заметно сократилось.


    Легко подстраивается под заряжаемые устройства

    Поддерживает зарядку на минимальном токе

    Двойным прикосновением к кнопке питания Вы можете включить двухчасовой режим зарядки на минимальном токе, при помощи которого можно зарядить беспроводные наушники Bluetooth или браслет Xiaomi. Вам больше не придется беспокоиться о том, как зарядить небольшие гаджеты при минимальном токе.

    Литий-полимерный аккумулятор с высокой плотностью

    Меньший размер при прежней мощности

    В автономном зарядном устройстве Xiaomi используется оригинальный литий-полимерный аккумулятор от ATL объемом до 10000 mAh, который сделает автономный режим Вашего смартфона, планшета или цифрового фотоаппарата невообразимо долгим.

    Высококачественная микросхема с защитой от замыканий

    Под защитой

    При изготовлении используются электрические микросхемы зарядки-разрядки аккумулятора от компаний Texas Instruments и Zimi, которые не только обеспечены девятью видами защиты от замыканий, но и в общем существенно повышают производительность зарядного устройства.

    Добавлены механизмы термоконтроля, обеспечивающие безопасную температуру для работы аккумулятора. Добавлены предохранительные элементы, автоматически срабатывающие при возникновении короткого замыкания, и тем самым предотвращающие повреждение системной платы и аккумулятора. Добавлена защита электроцепи Reset, которая в чрезвычайных обстоятельствах позволяет при помощи нажатия кнопки питая восстановить рабочее состояние автономного зарядного устройства.
    Добавлена защита электроцепи OVP, защищающая от слишком высокого входящего напряжения, приводящего к повреждению устройства. При неправильном использовании разъёма MicroUSB (вставке штекера наоборот) электрическая цепь автоматически выключается в целях защиты устройства. Автономное зарядное устройство «интеллектуально» проверяет мощность выходящего тока, и, при превышении ею ограничений, автоматически выключает выход тока, таким образом оберегая устройство от повреждений.
    Зарядное устройство своевременно проверяет уровень напряжения, и, при превышении им ограничений, автоматически выключает выход тока, таким образом оберегая устройство от повреждений. Добавлено специальное японское предохранительное устройство для литиевых аккумуляторов, которое позволит эффективно защищать аккумулятор зарядного устройство от излишних перезарядок и переразрядок, тем самым поддерживая его долговечность. На аппаратном уровне производится проверка устройства на мощность тока и наличие коротких замыканий. При обнаружении проблемы защита срабатывает мгновенно, обрывая контактную нить и гарантируя безопасность использования аккумулятора.

    Повышенная эффективность зарядки и разрядки

    Коэффициент конверсии зарядки для различных устройств достигает 93%

    Прогрессивная микросхема автономного зарядного устройства не только более безопасна, но и более эффективна: она способна эффективно повысить коэффициент конверсии зарядки и стабилизировать напряжение выходящего тока. Помимо того, устройство встроены резистивно-емкостные датчики. Коэффициент конверсии достигает 93%. Реальная вместимость (самый низкий показатель) 7000 mAh. *Статистические данные, приведенные выше, являются результатом тестирования лаборатории Zimi при отдаче тока 5V/1A и температуре в 25℃. При изменении объективной обстановки тестирования результат может отличаться.

    Огранка контура CNC + технология анодирования Корпус из алюминиевого сплава
    Улучшенное качество корпуса Крепкий орешек
    На основе технологии изготовления корпуса из алюминиевого сплава, также были применены технология огранки контура и технология анодирования. Таким образом, на корпусе зарядного устройства появились элегантные контурные линии, кроме этого, сам корпус стал более приятным на ощупь. Высокоточная технология огранки CNC, а также цельный металлический корпус повысили прочность устройства. Теперь он может выдержать до 2000 ударов, а также обладает антикоррозийным и противозапотевающими свойствами, что повышает удобство при эксплуатации.

    Закругленные края Технология анодирования Скрытый дизайн кнопок
    Благодаря эргономичному дизайну корпуса с закругленными краями пользователь сможет использовать устройство даже одной рукой. Используется одинаковая с iPhone 5s технология анодирования корпуса, также добавлен защищающий верхний слой, который защищает корпус от потертостей. Кнопки немного утоплены в корпус, за счет чего они не бросаются в глаза, но могут быть легко обнаружены пользователем на ощупь.










    Примечания

    1. При зарядке устройства индикаторы мигают поочередно. После окончания — горят все вместе, не мигая 2. Режим малого тока включается двойным нажатием на кнопку и выключается через час. Принудительное выключение можно осуществить, нажав на кнопку один раз 3. Устройство выключается автоматически, кнопка за выключение не отвечает

    Инструкция для зарядного устройства Xiaomi Power Bank 10000 mAh

    Описание устройства

    Портативная батарея  Mi Powerbank 10000 предназначена для зарядки мобильных устройств через порты USB и micro USB. Обладает различными степенями защиты в зависимости от зарядки (разрядки), нахождения в режиме ожидания. Благодаря этому обеспечивается защита любого вашего цифрового оборудования.

    Обладает высокой производительностью благодаря малому времени подзарядки, сверхвысокой скорости преобразования (коэффициент преобразования свыше 93%). Mi Powerbank совместима со многими цифровыми устройствами, в частности с Samsung и BlackBerry, которые не подходят ко многим другим блокам питания.


    Технические характеристики
    • Тип: литий-ионная батарея
    • Мощность: 3,6 V/10000 mAh
    • Рабочие температуры: 0 – 45 С.
    • Размеры: 91х60,4х22 мм
    • Выходное напряжение: 5,1 V
    • Входное напряжение: 5,0 V
    • Ток на выходе: 2100 mA
    • Входной ток: 200 mA
    • Время зарядки: 5,5 – 10 ч.


    Процесс зарядки

    Для заряжания следует подключить адаптер к блоку питания. Индикаторы LED1 – LED4 показывают уровень зарядки устройства.


    Зарядка других устройств

    Для зарядки цифрового оборудования надо подключить требуемое устройство к адаптеру Mi Powerbank через один из портов. Уровень оставшегося заряда батареи отображается при этом на индикаторах LED1 – LED4.


    Список неисправностей

    • Появление трещин из-за конструкции или материала корпуса
    • Неверное отображение емкости
    • Емкость менее 80% после полной зарядки
    • Нарушение в процессе подзарядки


    Гарантийный ремонт не производится, если:

    • Возникли механические повреждения вследствие небрежного обращения, попадания жидкости, замазана маркировка или этикетка
    • Закончился срок гарантии
    • Возникли повреждения, появившиеся вследствие форс-мажорных обстоятельств
    • Возникли повреждения, не соответствующие «Списку неисправностей».


    Меры предосторожности

    Не следует разбирать корпус батареи самостоятельно. Запрещен любой демонтаж, сдавливание, прокалывание, воздействие температуры свыше 60 С.

    Важные моменты

    • При первом использовании адаптера необходимо зарядить его полностью
    • Экран заряжаемого цифрового устройства при подключении должен загореться
    • Возможен самостоятельный выбор кабеля для зарядки Mi Powerbank и устройств, подключаемых к нему
    • Если все индикаторы LED1 – LED4 не горят, устройство нуждается в зарядке
    • Если адаптер заряжен полностью, следует немедленно отключить его от сети
    • В случае короткого замыкания на выходах после нажатия кнопки «остановить работу» следует возобновить зарядку.
    ИС

    System-on-a-Chip позволяет Power Bank продлевать срок службы устройств с батарейным питанием

    Рис. 1. Упрощенная схема Power Bank.

    Чтобы понять преимущества нового семейства микросхем Power Bank ACT2800 от Active-Semi, мы должны рассмотреть типичное приложение. Power Bank — это, по сути, батарея в герметичном корпусе, используемая для питания устройства, батарея которого разрядилась. Обычно вы подключаете USB-кабель к источнику питания, например ноутбуку, для подачи питания для зарядки внутренней батареи Power Bank. Затем вы берете заряженный Power Bank и его кабель и используете его для подключения к смартфону или аналогичному устройству с разряженной батареей. Таким образом, Power Bank служит для подзарядки аккумулятора в устройстве с разряженным аккумулятором. Это требует, чтобы Power Bank предоставлял средства для контроля заряда своей внутренней батареи, а также для управления выходом на устройство, батарея которого разряжена. На рис. 1 показана упрощенная схема Power Bank.

    В типичной реализации Power Bank связанным устройством с питанием от батареи является смартфон с разъемом micro-USB для зарядки аккумулятора. Вход питания в Power Bank осуществляется через разъем micro-USB, а выход Power Bank также будет использовать разъем USB. Чтобы зарядить внутреннюю батарею Power Bank, вы используете кабель с USB на одном конце и micro-USB на другом конце. Вы подключаете этот кабель к USB-порту на компьютере, а затем подключаете разъем micro-USB к Power Bank. Когда батарея Power Bank полностью заряжена, вы используете тот же кабель, подключив разъем USB к выходу Power Bank, а разъем micro-USB к зарядному входу смартфона.

    Также возможно одновременное подключение обоих USB-кабелей (т.е. подача питания на Powerbank, а также одновременное подключение и зарядка аккумулятора телефона). ACT2801/2 обеспечивает прямой путь питания от входа к выходу с программируемым ограничением тока, обеспечивая питание на переключение зарядного устройства. Выход имеет более высокий приоритет, чем зарядное устройство аккумулятора, если достигнут запрограммированный предел входного тока.

    Для большинства современных блоков питания требуется несколько микросхем и дополнительных внешних компонентов для обеспечения функций зарядки и управления аккумулятором. ACT2801 и ACT2801 семейства ACT2800 и Микросхемы ACT2802 уменьшают площадь системы и минимизируют сложность конструкции, оставляя место для более крупных батарей и снижая общую стоимость системы.

    ACT2801 и ACT2802 функционально схожи, но имеют разную мощность, как показано в Таблица 1 . Это компактные и высокопроизводительные низкопрофильные однокристальные решения для импульсного зарядного устройства, повышающего преобразователя и светодиодных индикаторов. Таблица 1 показывает различия между этими ИС. Высокая частота коммутации позволяет использовать внешние катушки индуктивности и конденсаторы небольшого размера. ACT2801 и ACT2802 представляют собой комплексные решения для управления питанием при зарядке и разрядке аккумуляторов, предназначенные для приложений, использующих резервные аккумуляторные блоки на литиевой основе с одним элементом. И ACT2801, и ACT2802 обеспечивают аналогичные функции. Они заряжают батарею полным циклом предварительной подготовки, быстрой зарядкой постоянным током и постоянным напряжением до окончания заряда. Эти зарядные устройства имеют термическую регулировку на уровне 110 °C с обратным током заряда.

    Повышающие преобразователи в ACT2801 и ACT2802 повышают напряжение внутренней батареи до максимального значения  5 В с программируемой регулировкой на более низкое напряжение. Они отличаются высокой эффективностью, постоянным регулированием тока, защитой от короткого замыкания и защитой от перенапряжения.

    Четыре внешних светодиода, управляемые источником постоянного тока 3,5 мА, используются для индикации уровня заряда батареи и состояния зарядки для ACT2801 и ACT2802.

    Как показано на Рис. 2 , ACT2801 имеет двунаправленную архитектуру с синхронным повышающе-понижающим преобразователем, который можно настроить либо как понижающий для зарядки аккумулятора, либо как повышающий для зарядки внешнего аккумулятора с питанием от батареи. устройство. Эта архитектура обеспечивает более высокий зарядный ток и более высокую эффективность преобразования, чем традиционные схемы заряда/разряда.

    Рис. 2. Типичная схема приложения для ACT2801.

    ACT2802 имеет аналогичную архитектуру с основным отличием в более низком сопротивлении внутреннего силового полевого МОП-транзистора, как показано в Таблица 1 .

    Режимы работы

    ACT2801/2 имеет три режима работы:

    • Заряжать
    • Способствовать росту
    • Высокое сопротивление (Гц)

    Режим зарядки включает ограничение входного тока и настраивает работу Q2 и Q3 в качестве понижающего преобразователя для зарядки аккумулятора. В форсированном режиме полевые МОП-транзисторы Q2 и Q3 работают как повышающий преобразователь, повышая напряжение батареи до V OUT , с выключенным выключателем ограничения тока MOSFET Q1. Диоды корпуса МОП-транзистора блокируют ток утечки от V OUT до V IN . В режиме HZ переключатели MOSFET Q1, Q2 и Q3 выключены, поэтому ток разряда батареи очень низкий.

    Переходы между режимом форсирования и режимом зарядки проходят через режим HZ, отключая все переключатели на 2 секунды перед включением другого режима.

    Режимы определяются выводом HZ и выводом V IN , как показано на Таблица 2 . Допустимое напряжение V IN переводит ACT2801/2 в режим зарядки. Режим Boost включается, если на выводе HZ установлен низкий уровень, а V IN отсутствует или недействителен. Установка HZ на 0 и нажатие внешнего кнопочного переключателя мгновенного действия, подключенного к низкому выводу PB, более чем на 100 мс, включает повышающий преобразователь. Вы можете отключить включенный повышающий преобразователь, выполнив следующие действия:

    1. Отпустив кнопку PB, потяните PB на низкий уровень более чем на 3 секунды.

    2. Поддерживайте выходной ток повышающего преобразователя ниже порога легкой нагрузки в течение 1,5 минут.

    3. Дайте напряжению батареи упасть ниже порога отключения форсирования.

    Ограничение входного тока

    ИС семейства ACT2800 настроены на режим заряда (понижения), когда VIN действителен. Новый цикл зарядки начинается с состояния предварительного условия, и работа продолжается до тех пор, пока V BAT не превысит пороговое напряжение предварительного условия. При работе в предварительном состоянии аккумулятор заряжается уменьшенным током, составляющим 10 % от запрограммированного максимального постоянного тока быстрой зарядки. Как только VBAT достигает порогового напряжения предварительного условия, конечный автомат переходит в состояние быстрой зарядки.

    Контуры регулирования в микросхемах ACT2800 регулируют либо ток, либо напряжение по мере необходимости, чтобы обеспечить быструю и безопасную зарядку батареи (CC/CV). В нормальном цикле заряда этот контур регулирует ток до значения, установленного внешним резистором на выводе ICST. Зарядка продолжается при этом токе до тех пор, пока напряжение элемента батареи не достигнет напряжения окончания. В этот момент вступает в действие петля CV, и зарядный ток уменьшается по мере необходимости, чтобы поддерживать заряд при напряжении окончания.

    Если напряжение батареи выше порога предварительного кондиционирования, понижающий преобразователь заряжает внутреннюю батарею постоянным током. В режиме быстрой зарядки ACT2801/2 заряжается током, установленным внешним резистором, подключенным к выводу ICST ( , рис. 2, ). Во время обычного цикла зарядки быстрая зарядка продолжается в режиме постоянного тока (CC) до тех пор, пока внутренняя батарея не достигнет напряжения прекращения зарядки, после чего ACT2801/2 заряжается в выключенном состоянии.

    Когда напряжение батареи приближается к концу заряда (EOC), установленному контактом BTV, ток заряда уменьшается по мере продолжения зарядки. В выключенном состоянии элемент заряжается в режиме постоянного напряжения (CV). Во время нормального цикла зарядки зарядка продолжается до тех пор, пока ток заряда не упадет ниже порога EOC, определяемого как 13% от ICST. Когда это происходит, конечный автомат ACT2801/2 завершает цикл зарядки и переходит в состояние EOC.

    Когда ток заряда снижается до 13% от установленного тока быстрого заряда, понижающий преобразователь переходит в режим EOC и продолжает контролировать напряжение батареи.

    Перезарядка

    Когда напряжение внутренней батареи падает на 200 мВ ниже напряжения EOC, зарядное устройство повторно инициирует заряд постоянным током (CC).

    Четыре светодиода мигают, а затем показывают состояние зарядки и уровень оставшейся емкости, как показано в Таблица 2 . Состояние светодиода зависит от напряжения батареи и режимов работы. В режиме зарядки, когда батарея полностью заряжена, мигание прекращается и все четыре светодиода продолжают гореть.

    Пороги напряжения для четырех светодиодов настраиваются из режима HZ во время зарядки и разрядки на основе скомпенсированного импеданса. Эти пороги программируются резистором, подключенным от контакта BLVS к AGND, как показано на рис. 2 . Пока установлен LED4, все остальные три порога LED фиксированы.

    Внешние компоненты

    • Используются следующие внешние компоненты, как показано на Рис. 2 :
    • Резистор от вывода ILIM до AGND устанавливает ограничение входного тока, которое имеет встроенный плавный пуск и контур управления по току.
    • Резистор от контакта ICST к AGND устанавливает ток быстрой зарядки аккумулятора.
    • Резистор от вывода IOST к AGND устанавливает выходной ток форсирования.
    • Резистор RIMC устанавливает импеданс батареи в диапазоне от 40 мОм до 500 мОм. Более высокий RIMC дает более высокое компенсационное напряжение, которое прямо пропорционально току заряда/разряда батареи.
    • Резистор Rbtv, подключенный от вывода BTV к AGND, задает напряжение окончания заряда батареи. Значение Rbtv зависит от номинального напряжения батареи. Используйте резистор с точностью 1% для Rbtv.
    • Используйте индуктор SMD 2,2 мкГн для входной стороны и 22 мкФ x 2 керамических конденсатора для выходной стороны батареи.

    Контроль температуры батареи

    ACT2801/2 постоянно отслеживает температуру аккумуляторной батареи удаленного устройства, определяя сопротивление термистора NTC, и приостанавливает зарядку, если температура аккумуляторной батареи превышает безопасные пределы. В типичном приложении контакт TH подключается к входу термистора аккумуляторной батареи, как показано на рисунке 9.0013 Рис. 2 . ACT 2801/2 подает ток 60 мкА на вывод TH термистора, так что сопротивление термистора контролируется путем сравнения напряжения на TH с внутренними пороговыми значениями VTHL и VTHH, равными 0,3 В и 1,5 В соответственно. Когда VTH > VTHH или VTH < VTHL, зарядка и таймеры зарядки приостанавливаются. Когда VTH возвращается к нормальному диапазону, зарядка и таймеры зарядки возобновляются.

    Компоновка печатной платы

    При компоновке печатной платы используйте следующий контрольный список для обеспечения правильной работы ИС.

    1. Расположите силовые компоненты так, чтобы уменьшить размер контура переменного тока, состоящего из C1, контакта VIN, C2, контакта

    SW и диода Шоттки.

    2. Разместите входной развязывающий керамический конденсатор C1 (22 мкФ) как можно ближе к контакту VIN. CIN — это

    , подключенный к GND питания с переходными отверстиями.

    3. Используйте медную пластину заземления для лучшего отвода тепла и помехоустойчивости.

    4. Разместите конденсатор C6 CSP и CSN (10 нФ) как можно ближе к выводам CSP и CSN, используйте датчик Kevin

    от измерительного резистора R2 к контактам CSP и CSN. Добавьте развязывающий конденсатор 22 мкФ x 2 рядом с контактом BAT.

    5. Поместите керамические конденсаторы C2 и D1 как можно ближе к VOUT и PGND, SW

    помещается под C2 (рекомендуется использовать C2 размером 1206). Площадка SW является шумным коммутационным узлом, поэтому она должна быть изолирована от остальной части схемы для обеспечения хороших электромагнитных помех и работы с низким уровнем шума.

    6. Подсоедините термопрокладку к заземляющей пластине через переходные отверстия (используйте 4 X 4 контакта с отверстием 10 mil). Подключите заземляющий слой, PGND и AGND к одной точке под термопрокладкой ACT2801.

    7. Чтобы уменьшить электромагнитные помехи, используйте RC-демпфер от SW к PGND и добавьте 0,75 A/10 В

    Шотки между контактами VOUT и SW.

    Внешний USB-накопитель | Хакадей

    5 октября 2021 г. Том Нарди

    Назовите нас старомодными, но мы считаем, что когда вы покупаете аппаратное обеспечение, оно должно работать. Теперь не поймите нас неправильно, как и большинство из вас, мы готовы мириться со случайной неудачей, пока цена правильная. Но когда что-то, что вы только что купили, настолько испорчено внутри, что нет никаких шансов, что оно вообще когда-либо могло бы работать, это совсем другая история.

    К сожалению, это именно то, что обнаружил [Маженко], когда опробовал один из недавно заказанных модулей питания USB-C. Аккумулятор вроде заряжал достаточно хорошо, но при подключении устройства к USB-выходу ничего не получалось. Мы не имеем в виду просто низкое напряжение, щупая своим измерителем, он все больше убеждался, что вывод 5 В на микросхеме IP5306 модуля буквально ни к чему не подключен.

    Так близко, но так далеко.

    Заинтересовавшись, что пошло не так, он удалил все компоненты с платы и начал шлифовать паяльную маску. Когда медь была обнажена, его подозрения подтвердились. Хотя они проложили дорожку от чипа к сквозному отверстию, через которое выводилось напряжение 5 В на другой стороне платы, на самом деле оно не было подключено.

    Это довольно вопиющая ошибка, которую можно оставить на плате, но, честно говоря, нечто подобное случалось по крайней мере один или два раза практически с каждым, кто когда-либо проектировал свою собственную печатную плату. Опять же, эти люди не оставили указанный недостаток в коммерчески выпущенном модуле…

    Продолжить чтение «Исследование неисправного модуля USB Power Bank» →

    Опубликовано в Запчасти, Ремонтные лайфхакипомеченный схема приложения, повышающий преобразователь, техническое описание, IP5306, паяльная маска, usb power bank

    18 июля 2021 г. , Левин Дэй

    Когда-то для самостоятельной сборки источника питания требовались всевозможные компоненты, от трансформаторов до транзисторов, ручек и индикаторов. В наши дни все стало немного более интегрированным, что помогает, если вы пытаетесь что-то состряпать в спешке. Эта сборка от [Рикардо] показывает, насколько простым может быть создание блока питания.

    Сборка представляет собой простой мэшап, начиная с платы ZY12PDN USB Power Delivery. Эта плата взаимодействует с источником питания USB-C, который совместим со стандартом Power Delivery, и сообщает ему, чтобы он выдавал определенное напряжение и выходной ток. Затем он используется для подачи питания на предварительно встроенный модуль питания, который обрабатывает ограничение тока, переменное выходное напряжение и все эти причудливые вещи. Он даже поставляется со встроенным экраном! Просто соедините их вместе в напечатанном на 3D-принтере корпусе с парой банановых заглушек, и все почти готово.

    Все, что вам нужно, это блок питания USB-C. [Рикардо] использует портативный блок питания, который позволяет ему использовать блок питания на ходу. Это отличная альтернатива традиционной тяжелой скамье, и ее более чем достаточно для многих хобби.

    В последнее время мы наблюдаем большой интерес к USB Power Delivery, и, вероятно, хакеры будут пользоваться этим стандартом еще какое-то время. Если у вас есть собственный хак для USB PD, обязательно сообщите нам об этом!

    Posted in Разное ХакиTagged блок питания, блок питания, блок питания usb, USB Type-C, USB-C PD

    9 марта 2021 года Том Нарди

    В нормальных условиях, если электронное устройство в вашем кармане вдруг станет горячим на ощупь, это должно вызвать тревогу. Но не так с Go Warmer. Это устройство в форме ромба является не только зарядным устройством USB, которое может заряжать ваши мобильные устройства, но также служит миниатюрным нагревателем, который, по утверждению производителя, может довести температуру поверхности до 48 ° C (120 ° F) в течение нескольких часов. . Можно подержать в руке, положить в карман, может даже сесть на него, если особо посмеешь. Возможности безграничны, по крайней мере, пока не разрядится батарея емкостью 4000 мАч.

    За 14,99 долларов США Go Warmer, безусловно, не так уж и хорош по сравнению с другими аккумуляторными блоками. Даже если он поставляется с шикарным вельветовым мешочком для переноски. Но много ли это для того, кто может нагреть без взрыва ? Давайте разобьем это металлическое яйцо и узнаем.

    Читать далее «Разборка: аккумуляторный обогреватель для рук Go Warmer» →

    Posted in Hackaday Columns, Slider, TeardownTagged 18650, аккумулятор, грелка для рук, обогреватель, микроконтроллер, usb power bank

    14 июля 2019 г. Эрин Пинейро

    Если у вас есть портативный гаджет, скорее всего, вы уже использовали внешние аккумуляторы. Мало кто мог предсказать, когда впервые начали появляться эти портативные аккумуляторные блоки, что однажды они будут использоваться для питания паяльников. Неудовлетворенный вариантами, доступными в настоящее время на рынке, [Франци] пишет о своем собственном блоке питания, специально разработанном для использования с его портативным паяльником TS80.

    Электронная часть этой сборки проста и легко воспроизводима: 4 литий-ионных элемента 18650, стандартные для большинства аккумуляторов большой емкости, и готовый модуль быстрой зарядки, служащий мозгом операции. Однако красота этого проекта заключается в дизайне самого корпуса, полностью изготовленного на заказ с нуля для 3D-печати.

    В отличие от большинства внешних аккумуляторов, где выходы торчат в стороны и оставляют разъемы уязвимыми для ударов и повреждений, [Франци] спроектировал свой корпус таким образом, чтобы порты располагались сверху и были обращены внутрь. Таким образом, вилки USB находятся внутри корпуса блока питания и, следовательно, защищены от изгиба или поломки в розетке. Он также изящно предоставляет все инструкции, необходимые для самостоятельного изготовления, включая руководство по подключению и напоминание о безопасности при работе с аккумуляторными блоками.

    Если вы не знакомы с паяльником TS80, в предыдущем посте мы рассказывали о младшем брате TS100. И если вы считаете, что этот блок питания слишком прост для вас, не волнуйтесь, мы вас обеспечим.

    Posted in Периферийные устройстваTagged 18650, 3D-печатный корпус, портативный паяльник, thingiverse, TS80, usb power bank

    29 сентября 2017 г., Педро Умбелино

    [Эверетт Брэдфорд] хакнул свой блок питания, чтобы добавить монитор мощности через OLED-дисплей, чтобы в реальном времени отображать информацию о токе, напряжении, температуре и емкости. Идея пришла, когда узнал про микросхему INA219. INA219 представляет собой микросхему контроля тока и мощности с интерфейсом, совместимым с I²C или SMBUS. Устройство может контролировать как падение напряжения на шунте, так и напряжение питания шины, с программируемым временем преобразования и фильтрацией. Программируемое значение калибровки в сочетании с внутренним множителем позволяет напрямую считывать ток в амперах. Дополнительный умножающий регистр вычисляет мощность в ваттах.

    Обладая впечатляющими навыками миниатюризации, [Эверетт] разбирает блок питания Xiaomi Mi и умудряется добавить специальный модуль мониторинга питания и OLED-дисплей. Мало того, он заменил 4 светодиода, которые были индикаторами уровня заряда батареи и фактически потребляли больше ампер, чем его плата плюс дисплей. В активном состоянии плата потребляет около 8 мА. В спящем режиме он потребляет менее 30 мкА.

    OLED-дисплей 32×64 и изготовленная на заказ схема были собраны и плотно вставлены в оригинальный корпус. Power Bank теперь выдает показания уровня заряда батареи в виде небольшого графика, числового входного/выходного тока, напряжения и температуры. Полная интеграция дисплея в блок питания делает его похожим на то, что вполне могло бы прийти из магазина. Это не типичный блок питания DIY и не гигантский блок питания на 64 ячейки. Это точная и тщательная модификация существующего продукта, добавляющая ценность, функциональность и, осмелюсь сказать, стиль: потрясающий лайфхак!

    Мы можем увидеть процесс [Everett] в следующем видео:

    Читать далее «Взломанный внешний аккумулятор OLED» →

    Posted in hardwareTagged 18650, mi bank, oled, usb power bank

    21 декабря 2016 года Дженни Лист

    Неотъемлемой частью многих британских центральных улиц являются магазины фунта стерлингов. У вас может быть эквивалент в любой точке мира, где вы читаете это; магазины, в которых все в продаже имеет такую ​​же низкую цену. Их можно назвать долларовыми магазинами, магазинами по одному евро и т.п. В данном случае фунт, что сегодня составляет менее 1,24 доллара.

    Среди немного случайного выбора продуктов и товаров для дома есть небольшой ассортимент электронных товаров. FM-радио, USB-кабели и концентраторы, наушники и аксессуары для мобильных телефонов. Это был один из них, который привлек внимание [Джулиана Илетта] — внешний аккумулятор USB. (Видео встроено ниже.)

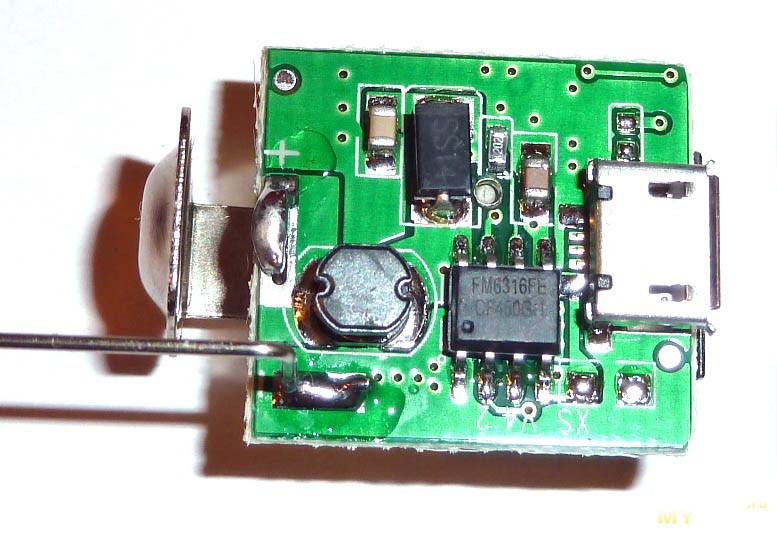

    Вы не получите много за фунт, и это видно в этом продукте. USB-кабель, который нагревается при малейшем токе, заявленный выходной ток 800 мА при 5 В при заявленной емкости 1200 мАч, и все это от литий-ионного аккумулятора 18650 неопределенного происхождения. Активный компонент — FM9.Импульсный стабилизатор и зарядное устройство 833E SOIC-8 (техническое описание в формате PDF, 220 КБ, на китайском языке).

    Простой демонтаж почти ненужной бытовой электроники обычно не рассматривается как нечто, чем мы вас соблазняем, но [Джулиан] продолжает довольно бессмысленно, но занимательно развлекаться с этими устройствами. Если вы соедините их последовательно, можно показать, что они обладают свойствами рудиментарной цифровой логики, и в видео, которое мы разместили под разрывом, он продолжает демонстрировать именно это. Мы видим бистабильную защелку, защелку установки-сброса, очень медленный нестабильный мультивибратор, и, наконец, он вытаскивает дополнительные банки питания для кольцевого генератора.

    Если бы только [МакГайвер] оказался в ловушке где-то в контейнере с банками питания, из которого его могло бы освободить только решение сложной математической головоломки, возможно, он смог бы создать целый компьютер! Лучший вывод — тот, который дал в конце видео сам [Джулиан], в котором он предлагает (и мы здесь его перефразируем), что, если вы считаете эту идею недостойной, вы можете сказать ему об этом в Комментарии.

    Продолжить чтение «Логика дешевого Powerbank и демонтаж» →

    Posted in TeardownTagged цифровая логика, долларовый магазин, фунтовый магазин, usb power bank

    6 ноября 2014 г., Брайан Кокфилд

    Нет, не настоящая лиса! [KM4EFP] — радиолюбитель, страстно увлеченный охотой на лис, когда несколько радистов пытаются найти радиомаяк («лису») с помощью методов радиопеленгации. [KM4EFP] только что построил свою собственную портативную лису, используя Raspberry Pi в очень хорошо сложенном корпусе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
