Микросхема MAX232. Описание, схема включения, datasheet

Её используют для низковольтных контроллеров. Получилась платка не больше рублевой монеты. Так как под рукой не было мелких SMD конденсаторов, то пришлось напаять кондеры сверху, кто во что горазд. Главное работает, хоть и не очень красиво вышло. Если сомневаешься, что у тебя получится столь мелкий монтаж, то я тебе развел плату на стандартный PDIP корпус.

Размером она будет со спичечный коробок, зато мельчить не надо. Если этого не произошло — проверяй схему, где то косяк. Если работает, то дальше все просто. А в целом с первого раза ать и никаких проблем. Аж сразу захотелось сделать что нибудь маленькое маленькое, нафаршированное нафаршированное :. Все, аппаратная часть для связи микроконтроллера с компом готова. Для отладки в железе. Посмотрим как попрет.

Печатная плата в формате Sprint Layout. Два варианта маленький и большой. Та же бодяга, но для работы через USB. Актуальнее уже про USB 2 serial рассказывать…. Парадокс однако, последовательные порты в писюках пропадают. Когда найду где купить эту гребанную FT а заказывать за 3 цены из Москвы совершенно не хочется. USB — это только провод, и не более м… И Мбит. Видеосигнал гнать — проще камеру со встроенным радиоканалом поставить.

Зато с RS — хоть через ИК, хоть по простейшему радиоканалу — без проблем. Для управления и телеметрии даже за глаза, а ведь можно и более кбод обеспечить. ПЛюс на ноуте нет СОМ порта, а хочется :. А чо за камеры за 10 баксов да еще с RS? Чтот не верится. Нет, в камере радиоканал МГц, на одном транзисторе, а из камеры торчит проводок сантиметров Приемник размером с пачку сигарет, видео выход — стандартный, на тюльпанчике.

Питание в, камера с полспичечного коробка, что чб, что цветная. Цены в зависимости от сложности и качества от тенге до и выше. Типов — десятки. Например, есть в полусфере, на потолок, поворачивается дистанционно. Большинство имеют встроенную ИК подсветку разной мощности. Классно, у нас таких цен нет : Все везут сначала в Москву, а потом только к нам.

Выходит раз в дороже. У нас и копьютерное железо заметно дешевле, чем в Москве. И любая валюта свободно ходит, обменники на каждом углу. Полно всяких барахолок, оптовок, магазинчиков. В общем, все есть, были бы деньги…. Не смогли бы вы скинуть фотку платы видеопередатчика описываемого выше? Много надо? Могу прислать сколько-нибудь. Мож сразу по блютусу будем контроллеры пошивать? ИМХО старый добрый ком ничего не заменит! Пропадают последовательные порты на писюках?

Лишь бы кварц не меньше 12 МГц был. А как с этим Obdev AVR общатсья с компом? Он виртуальный COM порт открывает? Сколько памяти в кристалле сжирает код USB? Какой стандарт выберешь, так и будет общаться. Можно и CDC вирт. Real-time applications on the AVR are close to impossible. Можно напрямую, но тогда — пиши свой драйвер для NT.

На tiny точно влезало, даже ещё место под свой код оставалось. HIDBoot кушает 2 Кбайта. Вопрос: какую набольшую длину кабеля можно сделать от платы с MAX до выводов контроллера? У меня от МАХ до контроллера 1. ПОдозреваю, что можно и много больше, по крайней мере раза в два три точно.

Но тут уже от скорости передачи зависит. Это чистый 12В рс Поэтому от МАкс до контроллера сильно лучше не удалять.

Я писал про случай Макс-COM. У меня где-то было описание стандарта RS Помнится, при скорости 50 бод — до 1,5 км. Чем быстрее, тем меньше. Точно табличку не помню, но, думаю, что метров до 5 по витой паре и кбод — не проблема. А зачем роботу большая скорость? Я 20 лет проработал в лаборатории телеграфа. Основная скорость на сети была 50 бод, 1знак передавался за мсек. При скорости бод уже еле — еле успеваешь читать теуст, распечатываемый на телетейпе.

Что толку выплюнуть знак в линию за микросекунду, а потом несколько секунд ждать следующего? Я думаю, роботу и — за глаза, а на такой скорости хоть через ИК или простейший радиоканал гони. Не будет же робот на проводке сидеть, ему надо хотя бы по комнате бегать. А режим отладки для него не главное, можно и по шнурку.

На быстром обмене можно не заморачиваться на создание буффера и слать посимвольно. Так ведь длина сообщений вряд ли будет больше одного — двух десятков байт за раз. Кинул в очередь на передачу, поставил флажок наличия данных для выдачи, а отдельная подпрограммка в главном цикле проверяет готовность передатчика, кидает ему очередной байт, сдвигая курсор на следующий знак, после последнего — сбрасывает флажок наличия данных для передачи, выставляя флаг, что передача окончена.

Большинство стандартных сообщений заложено в ПЗУ с программой, буфер — только для переменной части сообщения, может быть всего байт на 8. Когда — то я таким образом еще на ВЕ35 выдавал челез заданные интервалы времени или при обнаружении нарушений накопленную статистику на телетайп на бод, не прекращая при этом отслеживать и обсчитывать несколько точек. Быстродействие же современных контроллеров куда выше, да и UART уже встроенный. Зато быстрый канал потребует довольно жесткого кабеля, и по радио или ИК его передать будет куда сложнее.

Да и от буфера все равно не избавитесь, надо же где-то сообщение формировать в любом случае. Если брать только из ПЗУ, то тогда и в моем варианте буфер не нужен. Достаточно знать адрес первого байта и длину. Если концом сообщения будет спецсимвол например, ВК , то и длину знать не надо. Гдето давно схемка была датакабеля для симена с25,на мах дак там и питание от ком порта было и вся схема с микрой в дипе в пластмассовый корпус разъёма влезала.

Действительно, лучше уж сразу про USB статью делать. Простейший пример я в ЖЖ постил. А зачем роботу USB? Что по нему гнать? Где взять столько информации? Опять же, для USB — только кабель, и то короткий. Уж больно жесткие нормы на задержки. Как я понял, пока что изучение идет с привязкой к роботу.

Да и по USB в интернете статей валом, как программному, начиная с , так и аппаратному, встроенному. Кто уж вышел на такой уровень, найдет без труда. При таком подходе проще на робот ноутбук шпагатом привязать, там и USB уже есть, и много чего еще. Иногда без USB просто никак. Например знакомые просят сделать им кое какие девайсы, а COM портов на их компах нету… Вот и приходится извращаться.

EXTRAPIC — KIT

Просмотр полной версии : Как сделать кабель для прошивки? Мануал по сборке прошивочного кабеля: Понадобится: 1. Кабель который определяется как виртуальный COM-порт. Кабель китайский.

А может вы обладатель Datasheet к микросхемам TMSDA, TTL-RS ( любой аналог MAX, у меня HINCP), один диод КД, разъем DB9F что по-русски – «мама»), ну и самая труднодоступная вещь – контактный.

RS232 — TTL конвертер плата Max232 модуль atmega

Краткий курс — Самоучитель — AVR — быстрый старт с нуля. Что такое Микроконтроллер МК? Почему AVR? Главное по устройству МК. Внешние сигналы. Как МК решает, что на ножке: «1» или «0». Ножки — выводы МК — какие они бывают. AVR имеют развитую периферию , то есть набор аппаратуры окружающей процессор-вычислитель в одном корпусе МК или набор встроенных в МК электронных устройств, блоков, модулей. Вот основные параметры AVR.

MAX232CWE datasheet

Forum for Electronics. Welcome, Guest. Please login or register. Did you miss your activation email?

Первая часть-схема зарядного насоса.

Возможность скачать даташит (datasheet) MAX232 в формате pdf электронных компонентов

Блог new. Технические обзоры. ICL, еще одна полезная микросхемка. Опубликовано: , Перейти в магазин.

Описание микросхемы max232 circuit

Kenwood — все модификации с сайта Mods. Dk в одном файле. Kenwood — каталог радиолюбительской аппаратуры Kenwood — различные разъемы, распиновка, схемы. Kenwood — распиновка некоторых коннекторов. Kenwood — схема программатора на MAX Kenwood — схема программатора с обозначением контактов 9-pin COM-порта. Kenwood AT — schematics, схема.

Даташит MAXCWE datasheet MAXIM — Dallas Semiconductor +5V-Powered, Multichannel RS Drivers/Receivers. Технические описания и даташиты.

Почти все микроконтроллеры имеют на борту последовательный порт — UART. Работает он по стандартному последовательному протоколу, а значит его можно без проблем подключить к компу на COM порт. Как их совместить? Для этого существует несоколько вариантов схем преобразователей уровня, но самая популярная это все же на специальном преобразователе RSTTL.

PROTEUS это супер программа для полного цикла разработки электроники, для создания схем радио электронных устройств, для моделирования электронных устройств — симулятор электроники аналоговой и цифоровой. Осциллограф 4 лучевой записывающий — причем в схеме вы можете использовать их несколько одновременно. Супер мощный анализатор GRAPH — в нем может быть сколько угодно цифровых и аналоговых сигналов одновременно и таких графов тоже можно использовать несколько в схеме. Вот только перечень папок с примерами — и в каждой их множество Спасибо его создателю!

Её используют для низковольтных контроллеров.

Программатор подключается к последовательному порту компьютера. При управлении программатором используются только стандартные функции Windows API, поэтому программа должна работать под всеми версиями Windows. Я проверял под Windows Если у вас что-то не работает, то пишите, буду дорабатывать. Основу программатора составляет микроконтроллер AT90S Почему такой дорогой, спросите Вы? Да, можно было использовать контроллер AT89C

Микросхема MAX — описание, примеры подключения и datasheet. Получается, что максимальные уровни сигналов RS слишком высоки для электронной логики современных компьютеров, не говоря уж об отрицательных уровнях напряжения интерфейса RS Поэтому, чтобы получать последовательные данные с интерфейса RS, напряжение должно быть понижено и инвертировано для лог. В обратном же направлении отправка данных из какого-либо внешнего устройства в сторону RS напряжение низкого логического уровня необходимо повышать, а так же формировать отрицательное напряжение для высокого логического уровня RS

MAX232 Распиновка и работа

от EG Projects

Max 232 представляет собой микросхему (интегральная схема), которая преобразует сигнал логического уровня TTL (транзисторно-транзисторная логика) в эквивалентный сигнал уровня RS-232c, а уровень Rs-232c — в эквивалентный сигнал уровня TTL. очень важно в случае, когда нам нужно установить соединение и передать данные между устройствами, которые работают на разных формах волны уровня сигнала (TTL, Rs232c и т. д.).

Например, большинство микроконтроллеров 8051(89c51,89c52), PIC(16f877), AVR работает на логической форме волны TTL. Эти микроконтроллеры имеют встроенный UART (универсальный синхронно-асинхронный приемник и передатчик), который может отправлять и получать последовательные данные. Поскольку они работают на уровне TTL, они передают и получают данные, состоящие из волны TTL. В то время как стандартный ПК (персональные компьютеры) работает на волновой форме уровня RS-232. Теперь, если нам нужно передать данные с микроконтроллера на ПК (персональный компьютер), нам нужно преобразовать данные из TTL в уровень RS-232, а если мы хотим отправить данные с ПК в микроконтроллер, мы должны преобразовать данные из Rs-232 в TTL. Max-232 является решением этой проблемы. Их широкий диапазон, где мы используем max232, но его основная цель объяснена выше.

Форма сигнала TTL и RS-232

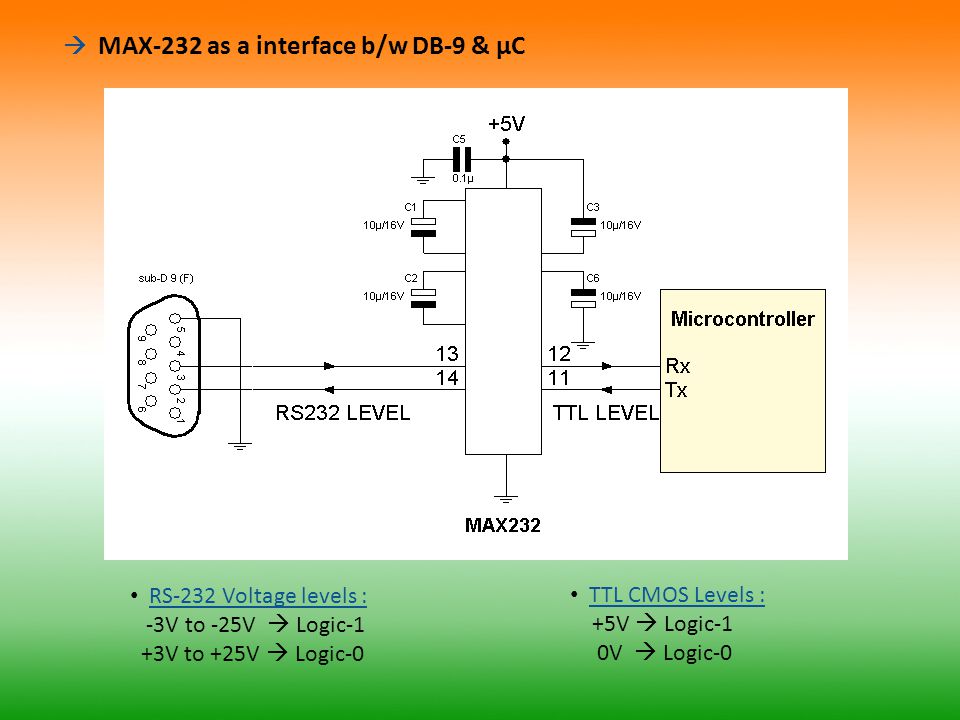

Схема выводов и схема MAX232

Max232 может работать со скоростью до 120 Кбит/с. Он имеет два канала драйвера и два канала приемника. Максимальное расстояние, на которое он может отправлять данные, составляет от 12 до 15 метров. Max232 используется в модемах, терминалах, компьютерах, принтерах, сканерах, факсимильных аппаратах и ​​т. д.

Имена контактов с функциями

Max232 имеет 16 контактов. Для правильной конфигурации требуется четыре внешних конденсатора. Конденсаторы могут иметь емкость от 8 до 10 мкФ и напряжение до 16 вольт. Названия выводов с функциями перечислены ниже.
PIN 1 (C1+) Подключите к нему положительную ветвь конденсатора.
PIN 2 (Vs+) Подсоедините к нему положительную ветвь конденсатора и заземлите отрицательную ветвь того же конденсатора.
PIN 3(C1-) Подсоедините к нему отрицательную ветвь конденсатора, положительная ветвь которого подключена к контакту №1.
PIN 4(C2+) Подсоедините к нему положительную ветвь конденсатора.
PIN 5(C2-) Подсоедините к нему отрицательную ветвь конденсатора, положительная ветвь которого подключена к выводу №4.
PIN 6(Vs-) Подсоедините к нему отрицательную ветвь конденсатора и подайте 5 вольт на положительную ветвь того же конденсатора.

• КОНТАКТ 7 (T2OUT)

Выводит преобразованный TTL-сигнал в формате RS-232. Сигнал TTL поступает от микроконтроллера и т. д. на вывод T2IN. Подключите этот контакт к контакту № 2 последовательного порта DB-9 вашего ПК. Контакт № 2 порта DB-9 — Rxd (Rxd означает, что этот контакт получает передаваемый сигнал (данные)).

• PIN 8 (R2IN)

Этот контакт принимает сигнал RS-232 в качестве входа и выводит преобразованный сигнал в форме TTL на контакт R2OUT. Подключите этот контакт к контакту Txd DB9.Порт. Контакт № 3 порта DB-9 — Txd (Txd означает, что этот контакт передает данные).

• КОНТАКТ 9 (R2OUT)

Выводит преобразованный сигнал в форме TTL. Сигнал поступает от ПК на контакте R1In. Подключите этот контакт к контакту Rxd вашего модуля (TTL), который получает сигнал.

• PIN 10 (T2IN)

Получает переданный сигнал от микроконтроллера (уровень TTL) и т. д. и выводит преобразованный сигнал RS-232 на контакт T2OUT. Сигнал передается с вывода txd последовательного порта микроконтроллера. Подключите этот контакт к контакту Txd вашего модуля.

• PIN 11 (T1IN)          Работает так же, как T1IN.
• PIN 12 (R1OUT)      Работает так же, как R2OUT.
• PIN 13 (R1IN)          Работает так же, как R2IN.
• PIN 14 (T1OUT)      Работает так же, как T2OUT.
• PIN 15 (GND)          Заземлите этот контакт.
• PIN 16 (vcc)             Подайте на этот контакт 5 вольт.​

Проекты, связанные с микроконтроллерами и последовательной связью Max232

Рубрики: Обмен знаниями, Проекты микроконтроллеров

MAX232 +5V-Powered, Многоканальные драйверы/ресиверы RS-232



1. Продукты
2. Интерфейс и изоляция
3. РС-232 / РС-422 / РС-485 / РС-562
4. РС-232 и РС-562
5. МАКС232



• Особенности и преимущества
• Информация о продукте

Особенности и преимущества

• Экономия места на плате
• Интегрированная схема нагнетательного насоса
  • Устраняет необходимость в биполярном источнике питания ±12 В
  • Обеспечивает работу с однополярным питанием от источника питания +5 В
• Встроенные конденсаторы (MAX223, MAX233, MAX235, MAX245–MAX247)
• Экономит электроэнергию для снижения требований к электропитанию
• Режим отключения 5 мкВт

Подробная информация о продукте

Семейство драйверов/приемников линии MAX220–MAX249 предназначено для всех коммуникационных интерфейсов EIA/TIA-232E и V. 28/V.24, особенно для приложений, где ±12 В недоступно. ..

В MAX225, MAX233, MAX235 и MAX245/MAX246/MAX247 не используются внешние компоненты, и они рекомендуются для приложений, где пространство на печатной плате имеет решающее значение.

MAX220–MAX249 предлагаются в 26 различных упаковках для рабочих температур от 0 до +70°C и от -55°C до +125°C. Все варианты упаковки и температуры см. в таблице с информацией для заказа в конце технического описания.

Приложения

• Трансляция интерфейсов
• Многоточечные сети RS-232
• Портативное диагностическое оборудование

Категории продуктов

По крайней мере одна модель в этом семействе продуктов находится в производстве и доступна для покупки. Продукт подходит для новых конструкций, но могут существовать более новые альтернативы.
