Основные способы проверки микросхемы TDA2030A

Микросхема TDA2030A является популярным аудиоусилителем мощностью до 14 Вт. При возникновении проблем со звуком важно уметь правильно протестировать ее работоспособность. Существует несколько основных методов проверки:

Измерение напряжений питания и смещения
Проверка входных и выходных сигналов осциллографом
Прозвонка выводов микросхемы мультиметром
Измерение токов покоя и нагрузки
Тестирование под нагрузкой

Подготовка к проверке TDA2030A

Перед началом диагностики необходимо выполнить следующие подготовительные действия:

Внимательно осмотреть печатную плату на наличие видимых повреждений, некачественных паек, замыканий
Проверить целостность дорожек и отсутствие короткого замыкания между выводами микросхемы

Убедиться в правильности номиналов навесных компонентов согласно принципиальной схеме
Подготовить источник питания, мультиметр, осциллограф, нагрузочный резистор 4-8 Ом

Измерение напряжений питания TDA2030A

Первым этапом проверки является контроль напряжений питания микросхемы:

Подать напряжение питания на усилитель
Измерить напряжение между выводами 3 (GND) и 5 (Vcc) — должно быть в диапазоне 12-35В
Проверить напряжение смещения на выводе 4 (выход) относительно общего провода — в норме около половины напряжения питания

Отклонение напряжений от нормы может свидетельствовать о неисправности микросхемы или ошибках в обвязке.

Проверка входных и выходных сигналов TDA2030A

Для оценки усиления и искажений сигнала выполняются следующие измерения осциллографом:

Подать на вход усилителя синусоидальный сигнал 1 кГц амплитудой 0.5-1В
Измерить форму и амплитуду сигнала на входе (вывод 1) и выходе (вывод 4) микросхемы

Рассчитать коэффициент усиления — для исправной TDA2030A он составляет около 30 дБ
Оценить искажения формы выходного сигнала

Отсутствие усиления или сильные искажения указывают на неисправность микросхемы.

Прозвонка выводов TDA2030A мультиметром

Простой способ первичной диагностики — проверка сопротивлений между выводами:

Вывод 3 (GND) должен звониться с теплоотводом микросхемы
Между выводами 1-2, 1-4, 2-4 должно быть высокое сопротивление (> 1 МОм)
Сопротивление между 3-5 в норме составляет десятки кОм

Низкое сопротивление между сигнальными выводами говорит о внутреннем пробое микросхемы.

Измерение токов TDA2030A

Важным параметром является ток покоя усилителя:

Подключить миллиамперметр в разрыв цепи питания
Измерить ток без сигнала и нагрузки — норма 30-50 мА

Подключить нагрузку 8 Ом и измерить ток — не должен превышать 200-300 мА

Завышенный ток покоя или нагрузки указывает на неисправность выходного каскада микросхемы.

Проверка TDA2030A под нагрузкой

Заключительным этапом является тестирование усилителя в рабочем режиме:

Подключить нагрузку 4-8 Ом и источник сигнала
Постепенно увеличивать уровень входного сигнала до появления искажений
Измерить выходную мощность — должна достигать 10-14 Вт
Контролировать нагрев микросхемы — не должен превышать 70-80°C

Отсутствие номинальной выходной мощности или перегрев свидетельствуют о деградации параметров TDA2030A.

На что обратить внимание при проверке TDA2030A

При диагностике усилителя на TDA2030A следует учитывать следующие моменты:

Напряжение питания не должно превышать 36В
Необходимо обеспечить хороший теплоотвод микросхемы
Входной сигнал не должен превышать 1В действующего значения
Минимальное сопротивление нагрузки — 4 Ом

При мостовом включении удваивается выходная мощность и напряжение питания

Соблюдение этих условий позволит корректно оценить работоспособность TDA2030A и выявить возможные неисправности.

Частые причины выхода из строя TDA2030A

Наиболее распространенными причинами отказов микросхемы TDA2030A являются:

Превышение максимально допустимого напряжения питания
Короткое замыкание в нагрузке
Недостаточный теплоотвод и перегрев микросхемы
Электростатический пробой при монтаже
Превышение входного напряжения

Учет этих факторов при эксплуатации позволит продлить срок службы TDA2030A.

Заключение

Описанная методика позволяет последовательно и всесторонне проверить работоспособность микросхемы TDA2030A. При обнаружении отклонений от нормы на любом этапе необходимо более детально исследовать соответствующий узел усилителя. В большинстве случаев такой подход позволяет точно локализовать неисправность.

TDA2030A характеристики, DataSheet, аналоги, цоколевка

Интегральная микросхема TDA2030A, согласно своим техническим характеристикам, предназначена для использования в качестве одноканального усилителя низкой частоты класса AB. Она включает в себя, уже стандартные для таких устройств, системы: защиты от короткого замыкания, перенапряжения, ограничения рассеиваемой мощности и термического отключения.

Создаваемые на её основе УНЧ характеризуются небольшими искажениями и уровнем собственных шумов. Широко применяется в изготовлении электронной начинки для систем типа 2.0 и 2.1 компьютерных акустических колонок, сделанных преимущественно из дерева. Мощность последних у разных производителей варьируется от 9 до 14 Вт.

Цоколевка

Распиновка TDA2030A следующая. Она изготавливается в современном, пластиковом корпусе для микросхем PENTAWAT, с пятью металлическими контактами. Более ранние версии выпускались в упаковке ТО220-5. Если смотреть на лицевую сторону, там где маркировка, то первая и вторая “ножки” – это неинверсный (IN) и инверсный (IN inv) входы соответственно, четверная — выход. Отрицательный полюс источника питания (в однополярных схемах) соединяют с третьим (GND), а положительный с пятым выводом микросхемы (Vcc +).

Третий контакт микросхемы физически соединен с радиатором.

Технические характеристики

В техописании интегральной микросхемы TDA2030A указано, что она способна обеспечить большой выходной ток, при этом иметь достаточно низкую гармонику и перекрестные искажения. Внешние диоды защищают от бросков прямого и обратного перенапряжения. Номинальная выходная мощность на один канал составляет до 18 Вт. Устройство может использоваться как с двуполярным, так и однополярным источником питанием. Рассмотрим более подробно его предельно допустимые параметры:

максимальное напряжение: питания (V_S) = ± 22 В; на входе микросхемы (V_i) = ± 22 В; между прямым и инверсным входами (V_di) = ± 15 В;
пиковый выходной ток I_O = 3,5 А;
наибольшая мощность рассеивания (при T_к=90^ОС) P_tot = 20 Вт;
температура хранения и эксплуатации от -40 до +150^ОС.

Максимальное постоянное питающее напряжении TDA2030A может достигать 44 В.

Электрические параметры

Основные электрические характеристики TDA2030A (при V_S=±16 В, температуре окружающей среды T_A = +25^ОС):

напряжение питания (V_S) от ± 6 до ± 22 В;
минимальное сопротивлении в нагрузке (R_L) — 4 Ом;
ток покоя (I_d) от 50 мА до 80 мА;
ток смещения на входе I_b (при V_S=±22 В) от 0,2 мкА до 2 мкА;
напряжение смещения на входе V_os(при V_S= ±22 В) от ±2 В до ±20 В;
ток сдвига на входе: от ±20 нА до ±200 нА;
выходная мощность P_o (частота сигнала f от 40 до 15 000 Гц): при R_L = 4 Ом — от 15 до 18 Вт; при R_L= 8 Ом — от 10 до 12 Вт; при R_L= 4 Ом и V_S = ± 19 В — от 13 до 16 Вт;
полоса пропускания BW (при P_o= 15 Вт и R_L=4) — 100 кГц;
скорость нарастания S_R = 8 В/мкс;
величина гармонических искажений THD (P_oот 0,1 до 14 Вт, f = 40 … 15 000 Гц): при R_L= 4 Ом до 0,08%; при R_L= 8 Ом до 0,5%;
отношение сигнал шум: при P_o =15 Вт до 106 дБ; P_o = 1 Вт до 94 дБ;
температура отключения при перегреве +145^ОС.

Аналоги

Наиболее подходящими аналогами у TDA2030A являются: LM1875 и TDA2050. Это самая популярная замена у радиолюбителей для ремонта компьютерной акустики. Не стоит путать их с другой микросхемой — TDA2030, которая почти полностью совпадает маркировкой, но не является идентичной и имеет более низкие параметры.

Подобрать похожий операционный усилитель из отечественных образцов не удастся, так как таких просто нет.

Стоит так же отметить модификации рассматриваемой микросхемы с вертикальными (TDA2030AL, TDA2030AV) и горизонтальными выводами (TDA2030AH) для монтажа на плату. Кроме физически измененного расположения контактов, они больше ничем не отличаются от оригинала.

Применение

TDA2030A широко применяются как при создании простейших одномодульных схем, повторителей сигналов, низкочастотных генераторов, так и современных стереоусилителей средней мощности. На видео представлен материал по самостоятельной сборке одного из таких устройств — одноканального УНЧ.

Производители

DataSheet от микросхемы TDA2030A можно посмотреть от ее выпускающих компании: STMicroelectronics, Unisonic Technologies, Contek Microelectronics Co. В нашей стране они широко распространены от STM. Кроме самих микросхем, на прилавках российских магазинов радиотоваров можно встретить готовые модули, с одноименным названием и необходимой обвязкой.

Схема усилителя на TDA2030A | Практическая электроника

Схема усилителя на TDA2030A является самым простым и качественным усилителем, который может повторить даже школьник.

Микросхема TDA2030A

В роли микросхемы усилителя в этой статье мы возьмем микросхему TDA2030A, которую можно купить абсолютно в любом радиомагазине по цене не дороже, чем буханка черного хлеба.

TDA2030А – это микросхема, которая исполняется в корпусе Pentawatt (корпус с пятью выводами для мощных линейных интегральных схем). Используется в основном как усилитель низкой частоты (УНЧ) в классе усиления AB. Максимальное напряжение однополярного питания составляет 44 Вольта. Вряд ли вы найдете такое напряжение в своей домашней лаборатории. Поэтому, использование этой микросхемы вполне подойдет для ваших электронных безделушек без вреда спалить микросхему.

Также TDA2030A имеет большой выходной ток вплоть до пикового 3,5 Ампер и имеет низкие гармонические и перекрестные искажения. Это значит, что усилитель, собранный на этой микросхеме, будет иметь очень даже неплохое звучание. Кроме того, микросхема включает в себя защиту от короткого замыкания и автоматически ограничивает рассеиваемую мощность. Также включена защита от перегрева, при которой микросхема автоматически отключается при высоком нагреве корпуса.

P.S. Так как в основном рынок захлестнули китайские TDAшки, не исключено, что эти защиты могут сработать не так, как надо, а могут не сработать вообще. Поэтому, не рекомендую проверять их на КЗ и на перегрев.

Простая схема усилителя

Как вы видите, ничего сложного здесь нет. При сборке схемы не забывайте про электролитические конденсаторы, которые имеют полярность и максимальное напряжение. Как вы помните, оно не должно превышать +Uпит. +Uпит в этой схеме можно брать от 12 и до 44 Вольт.

Мощная схема усилителя

Если есть желание, то можно собрать схему с парой комплементарных транзисторов, тем самым увеличив выходную мощность. Другими словами, ваш динамик будет орать еще громче, если он, конечно, будет рассчитан на такую мощность. Схема ничуть не сложнее, чем предыдущая:

Если не найдете зарубежные транзисторы BD907 и BD908, то их можно заменить на отечественные аналоги КТ819 и КТ818 соответственно.

Все выше предложенные схемы усиливают только один канал. Для усиления стереосигнала нам потребуется сделать еще один такой же усилитель. Также не забывайте про радиаторы, так как на высокой мощности микросхема сильно греется.

Где купить усилитель

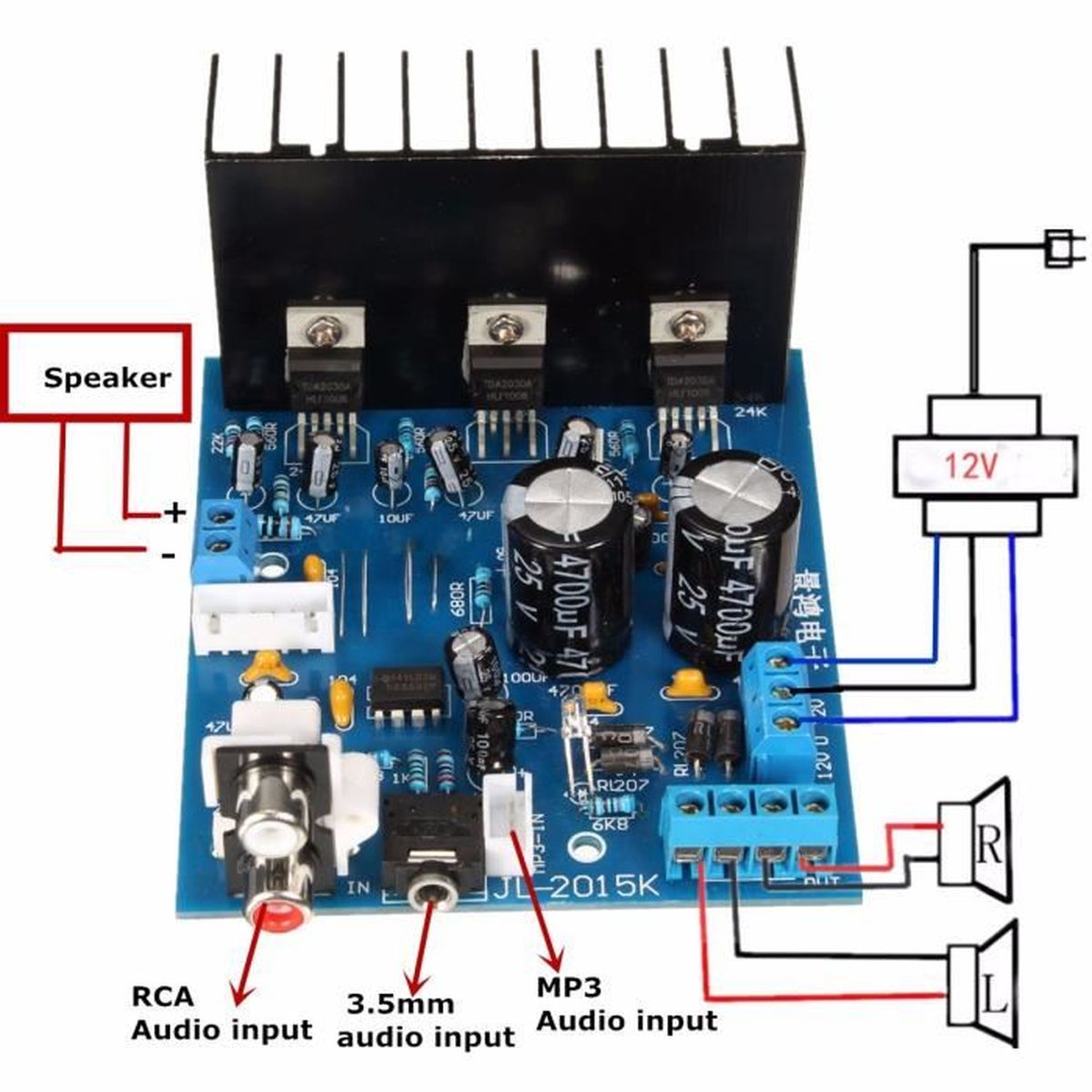

На Алиэкспрессе есть даже готовый упрощенный простой схемы усилителя

Его можете посмотреть по этой ссылке.

Если вообще не желаете заморачиваться по поводу пайки усилителей, то можно приобрести готовые модули, которые будут в разы дешевле, чем готовые усилители в корпусе

Выбирайте на ваш вкус и цвет!

Я уже давненько собирал эти схемы и убедился в их работоспособности. Хотя мне наступил медведь на ухо, но могу точно сказать, что по качеству звучания такие усилители нисколько не уступают каким-нибудь Hi-Fi навороченным усилителям. Вполне пойдет для какой-либо комнатушки, либо среднего размера гаража, чтобы потанцевать под любимые песни.

Все эти схемы вы можете найти также в даташите на микросхему. Даташит можете скачать по этой ссылке, либо без проблем найти в интернете.

Микросхема усилитель TDA2030. Подробное описание

Микросхема усилитель TDA2030 является достаточно популярной и дешевой микросхемой позволяющей построить качественный усилитель для бытовых нужд. Может работать как от двухполярного, так и однополярного источника питания.

TDA2030 является монолитной интегральной микросхемой в корпусе типа Pentawatt с пятью выводами.

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Микросхема предназначена для изготовления низкочастотных усилителей звука класса AB.

Усилитель класса «A» – является линейным, усиление совершается на линейном участке вольт-амперной характеристики. Достоинством является хорошее качество усиления и практически нет переходных искажений. К недостаткам можно отнести не экономичный в плане энергопотребления, отсюда низкий КПД.
Усилитель класса «В» – усиление происходит активными транзисторами, причем каждый работает в ключевом режиме, усиливая свою часть полуволны сигнала. У данного класса высокий КПД, но вместе с тем и уровень нелинейных искажений выше, по причине несовершенной стыковки обоих полуволн.
Усилитель класса «AB» – усредненный вариант.
По причине начального смещения снижаются нелинейные искажения звукового сигнала («стыковка» приближена к совершенной), но происходит ухудшение в плане экономичности.

Микросхема обеспечивает 14 ватт выходной мощности (d = 0,5%) при 14 В (двухполярном) или 28 В (однополярном) напряжении питания и нагрузки в 4 Ом. А также обеспечивает гарантированную выходную мощность в 12/8 ватт при нагрузки 4/8 Ом.

TDA2030 создает высокий выходной ток и имеет очень низкие гармонические и перекрестные искажения.

Гармонические колебания возникают из-за искажения формы напряжения от идеальной синусоиды. Это приводит к тому, что, помимо колебания первостепенной частоты (первой гармоники), в форме напряжения возникают колебания высших гармоник, которые и являются гармоническими искажениями.
Перекрестные искажения являются причиной нелинейной входной характеристики транзисторов, функционирующих в усилителях режима «В».

Кроме того, TDA2030 включает в себя оригинальную и запатентованную систему защиты от короткого замыкания, состоящую из модуля автоматического ограничения рассеиваемой мощности для удержания рабочей точки выходных транзисторов в пределах их безопасного рабочего диапазона. Так же имеется типовая схема отключения по перегреву.

[info] Микросхема TDA2030
Усилитель на TDA2030
[/info]

Технические характеристики TDA2030

Габаритные размеры и распиновка выводов микросхемы TDA2030

Типовая схема включения TDA2030 с выходной мощностью до 14 ватт

В качестве входного сигнала (приблизительно 0,8 вольт) может выступать аудиосигнал с выхода CD/DVD проигрывателя, радиоприемника, MP3 плеера. К выходу необходимо подключить громкоговоритель с сопротивлением катушки 4 Ом. Переменный резистор Р1 предназначен для изменения величины входного аудиосигнала. Если необходимо усилить достаточно слабый сигнал, например, сигнал с микрофона или со звукоснимателя электрогитары, то в этом случае необходимо применить предварительный усилитель микрофона.

Предусилитель – усилитель слабого сигнала, расположенный, как правило, вблизи источника этого сигнала для предотвращения всевозможных искажений из-за различных наводок. Используется для усиления слаботочных сигналов с таких устройств как микрофоны, всевозможные звукосниматели.

Источник питания желательно собрать на отдельной плате от самого усилителя. Схема источника питания достаточно проста.

Выпрямительным трансформатором может быть любой трансформатор, обеспечивающий на вторичной обмотке напряжение около 20…22 вольт. Для нормальной работы усилителя, микросхему TDA2030 желательно установить на теплоотвод. В качестве, которого вполне подойдет небольшая алюминиевая пластина толщиной около 3 мм с общей площадью поверхности приблизительно 15 кв. см. Собранный без ошибок усилитель в наладке не нуждается и начинает работать сразу.

Мостовая схема включения TDA2030

В случае если необходимо получить более мощное усиление звука, то можно собрать усилитель по мостовой схеме подключения TDA2030

Акустический сигнал с выхода микросхемы DA1 поступает сквозь делитель на резисторах R5, R8 на инвертирующий вход микросхемы DA2. Это позволяет работать в противоположной фазе. В связи с чем увеличивается напряжение на нагрузке, и, следовательно, усиливается мощность на выходе. При напряжении питания 16 В и сопротивлении нагрузки 4 Ом выходная мощность может составить 32 Вт.

Скачать datasheet TDA2030 (1,3 MiB, скачано: 8 871)

Микросхема , tda2030 аналог маркировка микросхем цоколевка

Основные характеристики

Широкий диапазон напряжения питания до 36 В
Защита от короткого замыкания
Тепловая защита

	Параметр	Знач.	Ед.изм.
Uпит.	Напряжение питания	±18(36)	В
Iп.	Ток покоя	40	мА
Iвых.	Ток выхода	3,5*10³	мА
Rвх.	Входное сопротивление	5*10³	кОм
Rн.	Сопротивление нагрузки	0,004	кОм
Pвых.	Мощность выхода	14	Вт
Ω	Полоса частот	0,02-20	кГц
Корпус	FLEXIWATT-25

МикросхемаTDA2030 по своей сути представляет мощный операционный усилитель и принципиальная схема у нее такая же. В данном варианте реализована схема не инвертирующего включения. Для простоты сборки усилитель собран по схеме с одно полярным питанием и обеспечивает на нагрузку 4 Ома до 15 Вт.

Тут следует оговориться — это музыкальная мощность, а не шумовая, которую обычно указывают на современной аудио аппаратуре Основное отличие этих параметров заключается в том, что при измерении шумовой мощности в качестве тестового сигнала используют прямоугольный сигнал звуковой частоты. Разумеется, что при таком тесте выходная мощность усилителя становится максимально возможной.
Данный усилитель мощности является универсальным кирпичиком для построения высококачественного усилителя любой конфигурации, от обычного стереофонического до мультимедийного. При питании до 20 В в таком усилителе в качестве сабвуферного можно использовать мостовую схему на TDA2050 , при питании до 30 В в этой роли требуется использование более мощного усилителя, например на TDA2052.

Цоколевка и все необходимые параметры и габариты

Аналоги микросхемы:

A2030H	B165	ECG1376	L165
A2030V	D2030	ECG1378	L1651
AV2030		ECG1380	LM1875T

NTE1376	SI-18751	TDA2006	TDA2040A
NTE1378	SI-18752	TDA2006H	TDA2040H
NTE1380	SK7706	TDA2006V	TDA2040V
NTE7143	SK7707	TDA2030AH	TDA2050H
NTE7169	SK9251	TDA2030AV	TDA2050V
		TDA2030H	TDA2051H
		TDA2030V	TDA2051V
		TDA2040

ULN3751Z	YD1008	μPC1238	К174УН19
	YD2006	μPC1238H
	YD2030
	YD2030A
	YD2050

Как проверить tda2030a на исправность мультиметром

Статьи, Схемы, Справочники

Вздутые — не вздутые, все равно перепаяйте. Можете емкость померить, если есть чем. Думаю, это оно, возбуждение. Микросхемы стоят на одном радиаторе? Ежели так то изолируйте их от радиатора, у Вас имеет место быть банальное самовозбуждение, у TDA 3-ий вывод электрически соединён с корпусом, получается петля и от этого самовозбуждение.

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Поддельные («левые») TDA2030/TDA2050

TDA2030a как проверить ? | Петрович Мастер

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Как проверить исправность цифровых микросхем без выпайки их из платы. Очень часто когда приходится ремонтировать цифровую технику сталкиваешься с такой проблемой — одна цифрова микросхема закорачивает другую микросхему, поэтому когда проверяешь сигнал на выходе микросхемы и его там нет, можно придти к ложному выводу что микросхема не исправна.

Я обычно разрываю печатные дорожки к другим микросхемам. Но есть ли другой способ чтобы проверять микросхемы без разрыва дорожек? Кто знает поскажите пожалуйста. Вот пример: Ремонтировал цифровое радио. Не было сигнала с выхода регистра сдвига включенного по схеме делителя частоту. Проверил осциллографом сигнал на входе — сигнал был. Подумал что несправен делитель. Но когда отпаял один выход, сигналы появились на всех выходах, включая тот который отпаял.

Значит микросхема исправна. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно. Для шинных буферов типа SN74LS и др помогает надевание сверху на впаянную неисправную микросхему микросхемы исправной. Кратковременно можно подать проводом сигнал нужной полярности и проследить изменения осциллом-микросхемы обычно из строя не выходят. Если изменилось, то скорее всего сдохла 1-я, если не изменилось то 2-я.

Это вообще, конечно шаманство, но иногда помогает. Если есть повторяющиеся блоки, но по осциллографу не понятно, можно тестером вызванивать одинаковые микросхемы в этих похожих блоках. Но лучше всего, это хорошо представлять как это все должно работать. Если же это невозможно, то вышеописанное, костер и прыжки вокруг него с бубном шамана.

Противное это занятие. Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля. Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах. Требования, предъявляемые к условиям эксплуатации приборов телеметрии и, как следствие, источников питания для них, могут быть довольно жесткими. Компания Fanso предоставляет широкий спектр продукции высокого качества, подтверждаемого выходным контролем, которая рассчитана на различные условия применения.

Дедукционному методу полноценной замены пока нет. Компэл совместно с Texas Instruments приглашают на вебинар, посвященный системам-на-кристалле для построения ультразвуковых расходомеров жидкостей и газов на базе ядра MSP Вебинар проводит господин Йоханн Ципперер — эксперт по ультразвуковым технологиям, непосредственно участвовавший в создании данного решения.

Можно еще пройтись тестером с прозвонкой по ножкам микросхемы на наличие закорачивания на землю и на питание , особенно помогает когда стоит планар с большим количеством выводов. Опции темы. Обратная связь — РадиоЛоцман — Вверх. Перевод: zCarot. Как проверить исправность цифровых микросхем без выпайки их из платы Очень часто когда приходится ремонтировать цифровую технику сталкиваешься с такой проблемой — одна цифрова микросхема закорачивает другую микросхему, поэтому когда проверяешь сигнал на выходе микросхемы и его там нет, можно придти к ложному выводу что микросхема не исправна.

Отправить личное сообщение для vladelectron. Найти ещё сообщения от vladelectron. Отправить личное сообщение для LEAS. Найти ещё сообщения от LEAS. Файловый архив. Скачиваний: 1. Загрузок: 17 Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах.

Дедукционному методу полноценной замены пока нет Цитата: Сообщение от LEAS помогает надевание сверху на впаянную неисправную микросхему микросхемы исправной. Отправить личное сообщение для Werdis. Найти ещё сообщения от Werdis. Скачиваний: 1 1. Похожие темы. Продам полупроводники отеч. Ваши права в разделе. Вы не можете создавать новые темы Вы не можете отвечать в темах Вы не можете прикреплять вложения Вы не можете редактировать свои сообщения BB коды Вкл.

Смайлы Вкл. HTML код Выкл. Правила форума.

стерео усилитель на TDA2030 (15вт)

В этой статье будет рассказано о том, как проверить на работоспособность микросхему с использованием обычного мультиметра. Иногда определить причину неисправности довольно просто, а иногда на это уходит много времени, и в результате поломка так и остается невыясненной. В этом случае надо сделать замену детали. Проверка микросхем — достаточно сложный процесс, который, зачастую, оказывается невозможен. Причина кроется в том, что микросхема содержит большое число различных радиоэлементов. Однако даже в такой ситуации есть несколько способов проверки:. Самыми простыми для проверки являются микросхемы серии КР

Как проверить работоспособность TDA2030A?

By mini-jack , June 4, in Начинающим. Принесли мне колонки с неработающим усилителем. Там не грелись микросхемы, пошёл купил, заменил на такие-же TDAA. Радиатор начал греться работают значит. А в целом — как не шёл звук, так и не идёт. Просто гудят колонки! В чём дело — не пойму, мне друг посоветовал проверить диоды на входе, но как их проверить, если при проверке мультиметром результат не достоверный ток может и обходить диоды по параллельным путям

14W Hi-Fi одноканальный аудио усилитель TDA2030

Проверьте напряжения питания микросхемы. Если не помогло 4. Замените микросхему. Вход Регистрация.

Проверка микросхемы мультиметром и специальным тестером

Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка.

Tda2030a как проверить

Switch to English регистрация. Телефон или email. Чужой компьютер. Недавно начал проверять усилители на TDA, оказалось что это довольно живучая и не очень капризная микросхема. Она может работать со мнимой средней точкой соединение двух конденсаторов последовательно. Обратные диоды для защиты выходного каскада можно не ставить желательно поставить при работе на нагрузку более 8 ом. Так же очень хорошо работает в мостовом режиме, выдержала на полной мощности кз в течении 3 сек, потом сгорел предохранитель, после его замены усилитель работал как ни в чем не бывало. В обычном режиме были слышны искажения на низких частотах из за маленьких конденсаторов для средней точки 2хмкф , после подключения в мостовом режиме искажения пропали.

Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

С помощью данного набора, можно собрать простой и компактный усилитель мощностью 14 Ватт на известной всем микросхеме TDAA. Эти микросхемы не дорогие и в своё время были очень популярны, они обладают достойным звучанием и их часто можно встретить в заводской аудио аппаратуре. Ссылки на набор и другие необходимые компоненты вы можете найти на нашем сайте kavmaster. В комплект набора входят печатная плата, на которой расписано где какая деталь должна быть установлена, небольшой набор необходимых деталей и инструкция по сборке усилителя, где можно найти параметры усилителя, принципиальную схему, список компонентов и внешний вид уже собранный усилитель.

Проверка микросхемы мультиметром и специальным тестером

ВИДЕО ПО ТЕМЕ: TDA2030, TDA2050, LM1875 — что лучше?

Ремонт авто усилителя Сreative Weekdays. Как проверить полевой транзистор мультиметром. Супер-Простой способ проверки P-канального «mosfet» транзистора! Без приборов! Ремонт усилителя Быстрый поиск неисправности oleg pl.

TDA2030A и умощнение микросхемы до 60 — 100 ватт

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Стереофонический усилитель мощности звуковой частоты. Предназначен для применения в различных аудиоустройствах. Микросхемы усилителя должны быть установлены на теплоотводе.

Как проверить исправность цифровых микросхем без выпайки их из платы

За это сообщение сказали спасибо: Antech. За это сообщение сказали спасибо: 31гдн. За это сообщение сказали спасибо: rrr Конференция iXBT.

Статьи, Схемы, Справочники

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Поддельные («левые») TDA2030/TDA2050

TDA2030a как проверить ? | Петрович Мастер

Смайлы Вкл. HTML код Выкл. Правила форума.

стерео усилитель на TDA2030 (15вт)

Как проверить работоспособность TDA2030A?

14W Hi-Fi одноканальный аудио усилитель TDA2030

Проверьте напряжения питания микросхемы. Если не помогло 4. Замените микросхему. Вход Регистрация.

Проверка микросхемы мультиметром и специальным тестером

Tda2030a как проверить

Усилитель звука на микросхеме TDA2030A мощностью 14 Вт.

Проверка микросхемы мультиметром и специальным тестером

ВИДЕО ПО ТЕМЕ: TDA2030, TDA2050, LM1875 — что лучше?

TDA2030A и умощнение микросхемы до 60 — 100 ватт

Как проверить исправность цифровых микросхем без выпайки их из платы

Ребята, подскажите пожалуйста как проверить робочая ли микросхема TDA2030?

Усилитель на TDA2030a с однополярным питанием

Для большинства начинающих радиолюбителей при выборе схемы усилителя низкой частоты, требование к ней двухполярного источника питания, становится причиной для выбора другой схемы. Связано это со сложностью постройки источника, либо дефицитом трансформатора с двумя вторичными обмотками.

В этой статье представлена схема усилителя НЧ на интегральном усилителе TDA2030a, которая питается от однополярного источника питания, что позволяет без труда повторить схему новичку.

Вместо TDA2030a можно применить TDA2030, но тогда необходимо понизить напряжение питание (максимальное +36В). Разная форма выводов у этих микросхем является конструктивным отличием.

Основные характеристики усилителя TDA2030a

Напряжение питания …….. +12..+44В

Сопротивление нагрузки ……… 4Ома

Выходная мощность (THD=0.5%, Rout=4Ома):

Vs=±16В ………. 18Вт

Vs=+36В ………. 22Вт

При эксплуатации УНЧ на нагрузку 8Ом, с однополярным источником, напряжение питания можно поднять до+40В, а при нагрузке 4Ома напряжение не рекомендуется поднимать выше +36В.

Подробные характеристики и графики смотрите в Datasheet.

Схема усилителя на TDA2030a

Резисторы могут быть мощностью 0.25Вт и более. Конденсаторы C4 и C7 пленочные. Диоды VD1 и VD2 можно заменить на любые выпрямительные диоды с током от 1А и с максимальным обратным напряжением 50В и более (1n4007,1n5408 и другие).

Конструктивно УНЧ собран на односторонней печатной плате. После её монтажа необходимо тщательно смыть остатки флюса, и проверить дорожки платы и выводы микросхемы на предмет короткого замыкания.

К микросхеме через теплопроводящую пасту необходимо установить радиатор охлаждения с площадью поверхности 180см² и больше.

При тестировании усилитель запускался при +8В и звучал неплохо на 25% уровня громкости. При напряжении +20В и менее усилитель начинал значительно искажать сигнал на 90% от уровня громкости. При +24В звук был без слышимых искажений практически на полной громкости. Проверка проводилась на акустической системе сопротивлением 8Ом, а сигнал подавался от ноутбука.

Datasheet на TDA2030a СКАЧАТЬ

Печатная плата усилителя на TDA2030a с однополярным питанием СКАЧАТЬ

Усилитель звука на микросхеме TDA2030A своими руками

На чтение 2 мин.

Понадобится для сборки

Микросхема TDA2030A.
Конденсаторы 0,1 мкФ — 3 штуки.
Конденсаторы 2200 мкФ 25 В — 2 штуки.
Резистор 2.2 Ом.
Резисторы 22 кОм — 2 штуки.
Резистор 680ом.
Конденсатор 22 мкФ 25 В.
Конденсатор 4,7 мкФ пленочный.
Корпус, выключатель, провода, радиатор, разъемы для тюльпанов.

Сборка простого усилителя на TDA2030

Моя цель была создать усилитель, не тратя на него больших денег. Все детали кроме корпуса я нашел в различных старых платах, не нужных естественно.

Собирать усилитель на TDA2030 можно разными методами и решениями, в данном случае я буду использовать навесной монтаж. Так как множество выводов соединены с землей, я рекомендую сделать разветвляющийся провод.

Далее приступаем к пайке соединений.

Отсчет выводов микросхемы ведется слева на право, при этом маркировка и выводы направленные на вас.

После того, как вы собрали схему — проверяем ее. Подключим динамик и на небольшой громкости проверим усилитель.

Если все работает, приступаем к следующему этапу.

У меня имелся готовый корпус. Радиатор лучше вывести наружу для более лучшего охлаждения его поверхности. Иначе в корпусе может случиться перегрев.

Прикрепите радиатор, разъемы, выведите провода питания, установите на — питания выключатель.

Усилитель имеет следующие характеристики:

Напряжения питания — от ±4.5 до ±25 В.
Выходная мощность — 18 Вт.
Номинальный частотный диапазон — 20-80.000 Гц.

Почти все подобные микросхемы очень сильно греются и поэтому без радиатора долго не проработают.

Окончательный вид:

Это поистине невероятной простоты схема, которую под силу собрать даже начинающим радиолюбителям. При всем при этом обладает достойными характеристиками для своего минимального размера.

Собирайте свой усилитель и будет вас счастье друзья.

TDA2030A datasheet — усилитель Hi-Fi 18 Вт и драйвер 35 Вт

BSFH77G15 : Satellite. Спутниковый тюнер. ПРИМЕНЕНИЕ: Спутниковый приемник Приемник данных Широкополосный входной каскад Цифровой выход AFT Laydown Package Выходной сигнал AGC Внутренняя настройка с помощью ФАПЧ Компактный, легкий дизайн (22 куб.см) Это встроенный тюнер с одним преобразователем и FM-демодулятор. Он был разработан для приема аналоговых сигналов. Он имеет один вход и комбинированный видео- и аудиовыход.

CL680 :.ДЕКОДЕР ВИДЕО-CD CL680 ОДНОЧИПНЫЙ ДЕКОДЕР АУДИО / ВИДЕО / CD-ROM СО ВСТРОЕННЫМ КОДЕРОМ NTSC / PAL Декодер VideoCD CL680 — это высокоинтегрированный системный декодер MPEG-1 для проигрывателей VideoCD. Более высокая степень интеграции: CL680 имеет встроенный цифровой кодировщик NTSC / PAL, что устраняет необходимость в дискретном устройстве и снижает общую площадь, занимаемую конструкцией. Стерео клавишное управление.

GS3022 : Подавление шума. Cic Hybrid, 3,53 мм X 1,98 мм X 1,91 мм. небольшой контур для приложений CIC низкий уровень приведенного шума на входе низкий уровень тока выходных площадок класса A с медным проводником СТАНДАРТНАЯ УПАКОВКА Гибридные Типовые размеры: x 1.91 мм) Гибрид GS3022 содержит усилитель Gennum GK509 класса A и один входной конденсатор связи. Чрезвычайно малый размер гибрида позволяет легко вписаться во многие приложения CIC и ITC.

M52733SP115K :. Это полупроводниковая интегральная схема, усиливающая видеосигналы, с 3-канальным усилителем с полосой пропускания 130 МГц. Схема также имеет функцию гашения экранного меню. Схема наиболее полезна для дисплеев с высоким разрешением, которые имеют OSD, и ее функции доступны для каждого канала, включая гашение OSD, широкополосное усиление, контроль контрастности.

M52743BSP : Предварительные усилители.

M62421 : Переключатель / элементы управления. Регулятор тембра и громкости с 2-строчным управлением. Контроллер тембра и громкости с 2-строчным управлением M62421SP / FP — это регулятор тембра и громкости с 2-строчным управлением. Эта ИС может найти широкое применение из-за низкого уровня шума и искажений. Включены регулировка FEATURE TONE (низкие / высокие частоты) и ступенчатая регулировка громкости 1 дБ. Низкий уровень шума и низкие искажения. VNO = 4,5 В среднекв., THD = 0,1% макс. Управление через 2-х линейный последовательный порт.

MAX4356 : Неблокирующий коммутатор видеосвязи 16 X 16 с вставкой экранного дисплея и буферами ввода-вывода.

MM1108 : Разделитель синхронизации + детектор синхронизации. Разделитель SYNC без регулировки. Это интегральная схема разделителя синхроимпульсов без регулировки, предназначенная для использования в видеомагнитофонах, телевизорах и другом видеооборудовании. Низкое потребление тока 4,4 мА тип. Выход с открытым коллектором Встроенный регулятор 3 В регулирует пульсации источника питания Встроенный конденсатор для разделения вертикальной синхронизации Время от вертикального сигнала до H.Повторная синхронизация вывода SYNC уменьшена (относительно LVA519) Поддерживает как PAL, так и NTSC.

NJW1105 : Двойной усилитель мощности звука.

PCM3006 :. 16-битный односторонний аналоговый ввод / вывод СТЕРЕО АУДИО КОДЕК q МОНОЛИТНЫЙ 16-РАЗРЯДНЫЙ АЦП И ЦАП Пропускной фильтр q СТЕРЕО ЦАП: аналоговый фильтр нижних частот с несимметричным выходом напряжения Цифровой фильтр с передискретизацией 8X Высокопроизводительный THD + N :.

S1A2209A01 : = S1A2209A01 Двойной усилитель мощности низкого напряжения ;; Функция = Усилитель мощности ;; = Vcc = 1,8 В ~ 9 В, низкий уровень кроссовера, конфигурация мост / стерео ;; Пакет = 8DIP ;; Статус производства = массовое производство.

STV2246 : ТВ и видеомагнитофон. I% B2C Многостандартный однокристальный ТВ-процессор с управлением по шине.

TDA8562 : TDA8562Q; Несимметричный усилитель мощности автомобильного радиоприемника 4 X 12 Вт с детектором динамических искажений и диагностическим интерфейсом; Пакет: SOT243-1 (DBS17P).

TLV320AIC27 : Мультимедийный кодек. Стерео аудиокодек. или 5 В, соотношение сигнал / шум 18-битного стереокодека> 95 дБ Микшер с несколькими стереовходами Регулировка громкости моно и стерео 48-контактный корпус TQFP Управление питанием Реализация с низким энергопотреблением Четыре канала ЦАП, стерео АЦП Архитектура сбалансированного микшера Аудио с переменной скоростью и Модем Поддержка аналогового 3D стерео Улучшение Линейный уровень Выходы Выбор идентификатора ведущего / ведомого AC97.

THS7316 : Изготовленный с использованием кремний-германиевого (SiGe) процесса BiCom-III, THS7316 представляет собой маломощный трехканальный интегрированный видеобуфер с однополярным питанием от 3 до 5 В.Он включает модифицированный фильтр Баттерворта 5-го порядка, который используется в качестве фильтра восстановления ЦАП или фильтра сглаживания АЦП. Фильтр 36 МГц — идеальный выбор для видео HDTV, которое включает в себя.

AD8123 : AD8123 Тройной дифференциальный приемник с регулируемым линейным эквалайзером AD8123 — это тройной высокоскоростной дифференциальный приемник и эквалайзер, который компенсирует потери передачи UTP и коаксиальных кабелей длиной до 300 метров. Различные каскады усиления суммируются для наилучшего приближения обратной частотной характеристики кабеля.

TPA2036D1 : 2,5 Вт монофонический усилитель мощности звука класса D с автоматическим восстановлением короткого замыкания TPA2036D1 представляет собой высокоэффективный усилитель мощности звука класса D без фильтров (усилитель класса D) мощностью 2,5 Вт с 1,45 Масштабный корпус для вафельных чипов 1,45 мм (WCSP), требующий всего трех внешних компонентов. такие как КПД 88%, PSRR 75 дБ, улучшенная устойчивость к радиочастотам и общая площадь печатной платы 8 мм2.

Одночиповый усилитель мощности 14 Вт

Предупреждение: Эти микросхемы сняты с производства и могут быть подделаны.Если вы покупаете, убедитесь, что это из хороший поставщик (т.е.не аукционы), чтобы получить подлинный чип, в противном случае производительность будет плохой, чип может быть легко поврежден и создать опасность, или гул / гул может быть хуже официальной фишки.

Рекомендуемый опыт : средний уровень, знание усилителей, источников питания с разделенной шиной, травление печатных плат, установка радиатора и квалификация сети

Приложение TDA2030

Краткие сведения TDA2040

Выходная мощность: 11 Вт на 8 Ом при 10% искажении 1 кГц с источником питания +/- 14 В
Выходная мощность: 18 Вт на 4 Ом при 10% искажении 1 кГц с блоком питания +/- 14 В
Выходная мощность: 9 Вт на 8 Ом при 0.Искажения 5% 1 кГц при питании +/- 14 В
Выходная мощность: 14 Вт на 4 Ом при 0,5% искажении 1 кГц с источником питания +/- 14 В
Выходная мощность: 12 Вт на 8 Ом при 0,5% искажении 1 кГц с источником питания +/- 16 В
Выходная мощность: 17 Вт на 4 Ом при 0,5% искажении 1 кГц с источником питания +/- 16 В
Усиление: 30 дБ с использованием компонентов таблицы данных (регулируется от 24 до 33 дБ)
Источник питания: от +/- 6 В до +/- 18 В только с двумя источниками питания
Лист данных доступен здесь

Направляющая

Во многих случаях требуется очень простой в сборке (и относительно дешевый) усилитель мощности.TDA2030 — однокристальный усилитель, способный мощностью 12 Вт на 8 Ом с помощью нескольких внешних компонентов и источника питания +/- 16 В (или 32 В). TDA2006 очень похож, но позволяет только до 12 Вт при 10% искажение.

Его можно использовать практически для любого приложения, о котором вы только можете подумать. Мощность этого усилителя очень средняя по сравнению с другими усилителями, что означает, что он может найти приложения где угодно, вот лишь несколько идей:

Пара может образовать мощный усилитель для стереосистемы (т.е.е. самодельная или модернизированная midi-система или «гетто-бластер», хотя при работе от батареи не будь разумным).
Этот усилитель можно использовать в составе систем объемного звучания (например, усилителей центрального и заднего каналов). Некоторое время назад я использовал этот усилитель для своего центра канал в моей оригинальной системе объемного звучания.
Пару можно использовать для улучшения звука телевизора.
Усиление усилителей мощностью 400 Вт + в динамиках для ПК (серьезно)!
Высокочастотные или среднечастотные усилители в системах с двумя или тремя усилителями.
Bluetooth-динамик.

Этот усилитель основан на типичном применении, приведенном в таблице данных ST Microelectronics. Производительность из этой схемы очень устраивает. Таблица содержит данные для типичной статистики шума и искажений. Пока я не могу подтвердить эту статистику поскольку у меня нет оборудования, мои уши говорят мне, что звук хороший, а с чувствительными динамиками этот усилитель даст неплохую мощность.

Как видно, схема действительно довольно проста. Если вы можете сделать свои собственные печатные платы (даже в стиле от руки, как я), схема будет очень простой в изготовлении. и вы можете спроектировать печатную плату так, чтобы она принимала нечетные, расположенные в шахматном порядке выводы некоторых устройств TO220. Подключение этого усилителя к Veroboard или stripboard возможно, но настоящая боль, потому что штыри естественно не подходят к стандартным отверстиям на этих досках. Я успешно подключил TDA2040 (аналогичный усилитель) к монтажной плате, но мне пришлось сначала согнуть булавки прямо, затем отрезать их до такой же длины, а затем осторожно разложить.Схема ниже:

В техническом описании ST Microelectronics представлена схема возможной компоновки печатной платы, которую вы, возможно, захотите использовать (на самом деле TDA2006, использующий ту же схему, лучше по качеству). Я использовал эту схему, когда собирал свой усилитель TDA2030, и она очень хорошо подходит для чипа. и стандартный набор компонентов. Единственное, что я изменил, это переместить отверстия так, чтобы они были оптимальными для компонентов, которые я получил.

Примечание : Приведенное выше изображение скопировано непосредственно из таблицы данных и не принадлежит мне, и оно вряд ли будет иметь масштаб 1: 1. Для достижения такого масштаба лучше всего Идея состоит в том, чтобы распечатать файл PDF на бумаге формата А4.

В моем руководстве по сборке печатных плат есть руководство для новичков по рисованию и травлению собственных печатных плат с использованием только дешевого оборудования.

Компоненты

Рекомендуется, чтобы все резисторы состояли из металлической пленки на 1%, но подойдет и 5%.Резистор Zobel (R4) должен быть не менее 0,5 Вт.

Конденсаторы должны быть электролитическими, емкостью более 1 мкФ. Для входного конденсатора емкостью 1 мкФ (C1) предпочтительнее использовать полиэстер, но электролитический тоже работает. Обход конденсаторы (C3, C4) и конденсатор Цобеля (C7) должны быть керамическими или многослойными керамическими (MLCC).

Убедитесь, что электролитические конденсаторы правильно подключены к — обратите внимание на C6, поскольку положительный вывод находится на земле, а не на питании -V.

Керамические байпасные конденсаторы (C3, C4) должны располагаться рядом с выводами микросхемы TDA2030 / TDA2006. В таблице данных C5 и C6 указаны как необязательные, но я бы не стал это рассматривать. В Единственный способ, которым вы могли бы это избежать, — это если бы фильтрация блока питания была на той же PBC и очень близко к TDA2030. Электролитические конденсаторы емкостью 100 мкФ хороши маленькие и дешевые, поэтому всегда включайте их для байпаса питания.

Не используйте ли , а не , этот усилитель без хорошего радиатора, он очень быстро нагреется и, вероятно, умрет.Купите хороший радиатор, особенно при высоком напряжении до 4 Ом. Он также должен быть изолирован от металлического язычка на задней стороне микросхемы, потому что этот язычок подключен к питанию -V, а не к заземлению. Обычно это слюдяные шайбы, Лента каптоновая, но есть альтернативы. Только если вы работаете при низком напряжении, вы можете обойтись небольшим (средним) изолированным радиатором на микросхему.

Коэффициент усиления при использовании компонентов, указанных в таблице данных, составляет 30 дБ. Это хорошее соотношение цена-качество и то, как мой настроен.Если вы хотите изменить это, значения R2 и R1 определите это, где коэффициент усиления по напряжению равен 1 + (R1 / R2), например. для R2 680 Ом и R1 22 кОм: 1 + (22000/680) = 33,35. В дБ это 20 * log (33,35) (при условии, что входное напряжение 1 В RMS), что составляет 30,46 дБ.

Для стабилизации в таблице данных рекомендуется подключить резистор и конденсатор (R5 и C8) параллельно резистору обратной связи R1. Значения R5 и C8 выработаны. из уравнений в таблице.

R5 должно быть примерно 3 * R2. Если R2 составляет 680 Ом, то R5 должен быть 2,04 кОм. Округлите до ближайшего значения, которое составляет 2k, или я использовал 1,8k в моей сборке.
C8 должен быть приблизительно 1 / (2 * π * B * R1), где B — частота отсечки в Гц. Если мы выберем для отсечки 20 кГц (разумно), то 1 / (2 * 3,414 * 20000 * 22000) дает 3,61715779754308E-10. Нанофарады (нФ) начинаются с 10 ^-9, так что это 0,36 нФ (или 360 пФ). Это необычное значение, я использовал 220 пФ, так как это самое близкое, что у меня было.Он стабильный, но частота среза больше похожа на 33кГц. Конденсаторы 330 пФ и 390 пФ действительно существуют, если вы можете их получить, они дают отсечки 21,9 кГц и 18,5 кГц соответственно.

R5 и C8 стабилизируют усилитель, потому что на частотах выше порогового значения конденсатор пропускает эти токи, а не блокирует их, и усилитель использует меньшее усиление 1+ (R5 / R2) на этих частотах. Если R5 равен 2 кОм, а R2 — 680 Ом, это коэффициент усиления 3.94 (или 12 дБ)

Защитные диоды могут не понадобиться, но рекомендуется. Это должен быть 1N4001 или аналогичный. Убедитесь, что вы припаяли их правильно.

Источник питания

Перед подключением я должен упомянуть это ОЧЕНЬ важное утверждение. Я не люблю невежественных и, следовательно, потенциальных мертвых читателей!

ДЛЯ ИСТОЧНИКА ПИТАНИЯ ТРЕБУЕТСЯ ПРОВОДКА СЕТЕВОГО НАПРЯЖЕНИЯ. НЕ ПРОВОДИТЕ ЭТО, ЕСЛИ ВЫ НЕ ПОДХОДИТЕ КВАЛИФИКАЦИИ, МОЖЕТ СМЕРТЬ ИЛИ СЕРЬЕЗНЫЕ ТРАВМЫ. РЕЗУЛЬТАТ.

Напряжение питания для этого усилителя составляет максимум +/- 18 В, но это доводит его до абсолютных пределов. Вы можете получить +/- 17 В, используя правильно отрегулированный 12 В трансформатор, который должен быть 40ВА или более на один ампер. Увеличьте это до 80 ВА для двух ампер.

Конденсаторы емкостью 4700 мкФ на 25 В или лучше (конденсаторы на 16 В не имеют достаточно высокого номинала) подойдут для такого усилителя, но не стесняйтесь увеличивать (а не уменьшать) это значение, однако выгоды минимальны, и сработает старый добрый закон убывающей отдачи.Также необходимо установить предохранитель и правильно заземлить источник питания.

Компоненты заземления и заземления образуют прерыватель контура. Это рекомендуемая конструкция, потому что она может устранить эти зловещие контуры заземления. R1 представляет собой резистор с проволочной обмоткой мощностью 5 Вт или лучше. Конденсатор 100 нФ должен быть рассчитан на 250 В переменного тока , вы не можете использовать конденсатор 250 В постоянного тока, так как он выйдет из строя, если когда-либо была неисправность, из-за которой сеть текла на землю. Перед строительством ознакомьтесь с правилами и положениями вашей страны, так как это может быть незаконным.Если да, опустите все эти компоненты и соедините землю с землей, но никогда не отсоединяйте провод заземления … это может спасти вашу жизнь или кого-то еще!

Цепи одинарного питания

В таблице данных также показано применение схемы для работы от одного источника питания. В этой схеме есть еще несколько компонентов, включая необходимость покупки 2000 мкФ (2200 мкФ). в порядке, 3300 мкФ даст лучшие басы) конденсатор для защиты динамика от виртуальной земли смещения постоянного тока (это создается резисторами RA и RB).

Хотя единый блок питания более дорогостоящий по компонентам и более сложен в сборке, он может быть привлекательным для блока питания. Блоки питания с однополярным питанием многочисленны, а Блок питания ноутбука даст 19 В в качестве отправной точки, но вы можете получить блоки питания до 30 В. Это безопаснее, чем катание самостоятельно (как указано выше), просто убедитесь, что любой купленный блок питания рассчитан на аудио / видео, в противном случае через усилитель будет слышен шум / звон.

Версия моста

В таблице данных также показано приложение для мостовой версии усилителя.Он имеет выходную мощность 28 Вт на нагрузку 8 Ом с питанием +/- 14 В.

Я еще не создавал эту версию, поэтому я не могу дать никаких гарантий ее производительности, но, скорее всего, она понравится своей стоимостью. Также отсутствует разводка печатной платы прилагается в таблице данных, поэтому вам нужно будет разработать свой собственный.

Хотя я могу сказать несколько вещей. При использовании мостовой версии нельзя использовать нагрузки менее 8 Ом, а провода динамика не должны быть закорочены на земля тоже.

В мостовой версии номинальная мощность трансформатора в ВА должна быть увеличена вдвое. Это означает 80 ВА для одного мостового усилителя, 160 ВА для стереомоста (4 микросхемы TDA2030).

Производительность

Мой первый (и единственный) усилитель TDA2030 удовлетворил меня своим применением в качестве усилителя центрального канала в моей старой системе объемного звучания. Позже я построил это в стереоусилитель, который я много лет использовал в своей рабочей комнате, с радио DAB в качестве источника и некоторыми дешевыми динамиками Eltax для выхода.

Звук очень заметный, вряд ли он будет Hi-Fi, но определенно превзойдет большинство коммерческих предложений по той же цене. Он также включает короткие защита цепи, ограничение мощности для защиты выходных транзисторов и тепловое отключение.

Я уверен, что вы найдете подходящее приложение для этого усилителя. Если вам нужно больше мощности, ознакомьтесь со статьей для TDA2040 / TDA2050 / LM1875.

А рекомендованный TDA2030 проект

Просматривая веб-сайт Марка Хеннесси, я обнаружил, что он также сделал очень хорошую реализацию, используя этот популярная микросхема усилителя.

Что еще лучше, он также предоставил полную схему, чтобы добавить регулятор тембра, фильтр высоких частот (идеально подходит для увеличения мощности в меньших динамиках. которые не воспроизводят низкие частоты). Он также предоставил детектор отсечения, чтобы вы знали, когда вы используете TDA2030 до предела.

Подробнее см. Здесь.

Приложение TDA2006

Краткие сведения TDA2006

Выходная мощность: 6 Вт на 8 Ом при 10% искажениях 1 кГц с блоком питания +/- 12 В
Выходная мощность: 12 Вт на 4 Ом при 10% искажении 1 кГц с блоком питания +/- 12 В
Выходная мощность: 4 Вт на 8 Ом при 0.Искажения 1% 1 кГц при питании +/- 12 В
Выходная мощность: 8 Вт на 4 Ом при искажении 0,2% 1 кГц с блоком питания +/- 12 В
Усиление: 30 дБ с использованием компонентов таблицы данных (регулируется от 24 до 33 дБ)
Источник питания: от +/- 6 В до +/- 15 В только с двумя источниками питания
Лист данных доступен здесь

Если вам нужна меньшая мощность (и стоимость), TDA2006 (таблица здесь) заменит TDA2030 и будет использовать точно та же схема выше (кроме мостовой).Идея этого чипа заключается в том, что его цена составляет чуть менее двух третей (обновление: когда я писал это в 2002 году!) отлично, если вам не нужна дополнительная мощность. Если вы используете этот чип, напряжение питания должно быть около +/- 15 В, абсолютный максимум, но я предлагаю использовать более безопасный +/- 12 В. (от трансформатора 9 В переменного тока), и вы получите около 8 Вт на 4 Ом, 4 Вт на 8 Ом (при ощутимых уровнях искажений).

Это небольшая мощность, поэтому при более низких напряжениях может быть лучше использовать мостовую версию, или рассмотрите альтернативы.

TDA2030 Datasheet Схемы аудио усилителя Распиновка

Если вам нужно построить схему усилителя для вашего дома. Схема усилителя звука TDA2030 может быть лучшим выбором.

Почему?

Потому что это дешевая ИС, простая в использовании. Подходит для новичков, мы создадим электроакустику, чтобы слушать себя.

В этих проектах используется ИС компании SGS TDA2030.

TDA2030 Datasheet

Который SGS сказал, что это отличный усилитель мощности IC на 5-контактной форме.И, установив схему на усилителе мощности класса AB.

TDA2030 имеет высокий выходной ток и очень низкие гармонические и кроссоверные искажения.

Также это устройство имеет систему защиты от короткого замыкания и слишком высокой температуры.

Как мы экспериментируем, строим этот проект и слушаем качество звука приятно. Включаем большую громкость на несколько часов. В TDA2030 не жарко и не просто тепло. Итак, подходит для новичков, чтобы построить эту схему, чтобы послушать себя.

Технические характеристики

Максимальное используемое напряжение питания +/- 18 В постоянного тока
Начните работу при минимальном напряжении +/- 6 В постоянного тока
Выходная мощность драйвера питания 14 Вт при 4 Ом и 9 Вт при 8 Ом
Максимальный ток 900 мА
Диапазон частот 10 Гц-140 кГц при -3 дБ

TDA2030 Распиновка

Мне нравится эта микросхема.Потому что он похож на транзистор на ТО-220, миниатюрного размера. Так что установить его на радиатор так просто.

Посмотрите на штыревое соединение, вид сверху. Ответвитель подключается к выводу -Vs.

Посмотрите на типичную принципиальную схему приложения.

Также вы посмотрите на соединение выводов символа схемы ниже.

Интегральная схема TDA2030 — лучший выбор для создания хорошей схемы звукового усилителя. Он используется для создания выходной мощности многих усилителей от 10 до 200 Вт.

И много типов, Моно или Стерео, OTL, OCL, BCL (мостовой усилитель).

Например, супер-мост на 120 Вт — он мне очень нравится. Из-за небольшого размера, простоты использования и дешевизны.

Например, схемы TDA2030

Вас это интересует? Посмотрим, в каких схемах мы сможем применить его.

1 # Малый универсальный усилитель мощности, 12 Вт OTL

Многоцелевой усилитель, использующий схему TDA2030. Он имеет мощность 8 Вт (RMS) на динамиках 8 Ом.

Имеет низкий уровень шума, THD (общий коэффициент гармонических искажений) 0,1%.

Когда друзья используют источник напряжения питания 28 В на громкоговорители 4 Ом.Он имеет выходную мощность 12 Вт.

Но при высоком классе шум увеличивается в 2 раза.

Кроме того, еще три можно использовать с напряжением около 9В. Но там соответственно пропала электроэнергия.

VR1 используется для определения уровня громкости звукового сигнала.

Если вы не можете найти потенциометр 22K. Вместо этого вы можете использовать 50К.

Смотрите следующую схему лучше.

Рекомендуется: Вы хотите более высокую выходную мощность, чем эта?
Используйте TDA2050

2 # Mini 15 Вт OTL усилитель мощности с печатной платой

Это основной усилитель мощности 15 Вт OTL на громкоговорителях 8 Ом.

Вы должны использовать источник питания не менее 24 В 1 А для МОНО.

Усилитель мощности звука 15 Вт

Это указано в топологии печатной платы, которую вы можете попробовать собрать в этом проекте.

Печатная плата усилителя мощности OTL мощностью 15 Вт с использованием TDA2030

Список компонентов

IC1: TDA2030 Hi-Fi усилитель 18 Вт и драйвер 35 Вт
D1, D2: 1N334001, 50 В конденсаторы C1000 диоды 9000 , C7: 2,2 мкФ 50 В электролитический
C2: 22 мкФ 25 В электролитический
C6: 2200 мкФ 25 В электролитический
C5: 0.1 мкФ 50 В Керамический

0,25 Вт Допуск резисторов: 5%
R1, R2, R3: 100 кОм
R4: 4,7 кОм
R6: 1 Ом

3 # 14 Вт TDA2030 Схема стереоусилителя

Это схема стерео усилителя TDA2030. Это особенный проект.

Потому что это усилитель типа OCL.

Которые обеспечивают драйвер мощности 14 Вт / канал при нагрузке 4 Ом.

Итак, новичкам подойдет мысль построить электроакустику, чтобы прислушиваться к себе.

В этом проекте используется микросхема компании SGS под номером TDA2030.

Который SGS сказал, что TDA2030 — это ИС усилителя мощности в форме 5 контактов.

Схема настройки усилителя мощности класса AB на выход высоких гармонических искажений и низкий кроссовер.

Они готовы, защита от ударов и слишком высокая температура, дополненная интегральной схемой.

Как нас слушает качество звука приятно. Полностью увеличиваем громкость на несколько часов. Микросхема не горячая. Или просто тепло. Итак, подходит для новичков, чтобы построить эту схему, чтобы послушать себя.

Технические характеристики IC-TDA2030

Максимальное используемое напряжение питания +/- 18 В постоянного тока.
Начните работу при минимальном напряжении +/- 6 В постоянного тока.
Выходная мощность драйвера 14 Вт на 4 Ом и 9 Вт на 8 Ом.
Максимальный ток 900мА.
Диапазон частот 10 Гц-140 кГц при -3 дБ.

Как работает эта схема

В схеме рисунок — одноканальный усилитель. Вы увидите, что в нем очень мало деталей.Оба контакта 1 и 2 входа IC-TDA2030.

Контакт 1 — неинвертирующий вход, а контакт 2 — инвертирующий вход. Затем вход усилителя мощности поступает на C1 в вывод 1 микросхемы.

R3 определяет входное сопротивление ИС.
Контакт 3 — это сторона -VCC или отрицательное напряжение, а контакт 5 — это + Vcc или положительное напряжение.
Четыре конденсатора C3, C4, C5 и C6 — это напряжение обходного фильтра + Vcc и -Vcc.
R1 как действует, регулирует усиление микросхемы с отрицательной обратной связью.Если R1 имеет более высокое сопротивление. Затем увеличивается и коэффициент усиления IC.
R4 и C7 — это защита от высокочастотных колебаний.

Как собрать

Прежде всего, вам необходимо иметь список всех компонентов ниже.

Детали, которые вам понадобятся

MONO form
IC1: усилитель Hi-Fi TDA2030 18 Вт и драйвер 35 Вт
D1, D2: 1N4007, 1000 В 1A диоды
D3-D6: 1N50002, 9 200V 3A диоды Конденсаторы
C1: 1 мкФ 50 В электролитический
C2: 22 мкФ 16 В электролитический
C3, C6: 100 мкФ 25 В электролитический
C4, C5: 0.1 мкФ 50 В Майлар
C7: 0,18 мкФ 50 Майлар
C8, C9 1000 мкФ 25 В Электролитический

0,25 Вт Допуск резисторов: 5%
R1, R3: 24K
R2: 680 Ом
R4: 1 Ом

Другое Радиатор и т. Д.

Примечание: Вы можете купить компоненты в магазинах электроники здесь.

Затем сделайте печатную плату, как показано на рисунке 2. Затем припаяйте все компоненты на печатной плате, как показано на рисунке 3.

Разводка медной печатной платы стереоусилителя TDA2030

Расположение компонентов

Вам необходимо правильно установить все детали на печатной плате .Даже вы должны быть осторожны, соблюдая полярность электролитических конденсаторов и диодов.

Рекомендуется:

Двухполупериодные выпрямительные диоды

В компоновке компонентов используйте оба двухполупериодных выпрямительных диода с тремя выводами. Для положительного имеет K A K
А для отрицательного — A K A. Это может быть старая деталь. Таким образом, вы можете подключить два диода, как показано на схеме ниже.

Как установить TDA2030

ИС — это последняя последовательность. Вы должны сначала установить с радиатором.Затем припаяйте его на печатную плату. Из-за того, что сначала нужно паять микросхему. Отверстия между ИС и радиатором могут быть несовпадающими.

Когда все будет готово. Затем подключите динамики к выходу. И подключите ACV трансформатора с током не менее 2A, ACV 12V CT 12V или 15V CT 15V, один или другой к клемме разъема питания.

Тестирование

Наши усилители готовы к тестированию. Мы используем палец, сенсорный ввод на обоих. Это будет шум из динамиков. Звук хороший.Затем используйте регуляторы тона хорошего качества. Чтобы снова проверить полный звук.

Загрузить

Все полноразмерные изображения этого поста находятся в этой электронной книге: Elec Circuit vol. 2 ниже. Пожалуйста, поддержите меня. 🙂

4 # усилитель мощности сабвуфера 120 Вт

Продолжение чтения

5 # 30 Вт транзисторный усилитель TDA2030 с печатной платой

Прочитайте больше и посмотрите схему печатной платы

6 # Схема мостового усилителя TDA2030, 35 Вт

Если вам нужен звук выше, чем только один.Вы можете использовать эту схему. Мы назвали мостовой усилитель TDA2030. Это прямое соединение с динамиком, как усилитель OCL. Но использует две микросхемы и больше тока, но все еще использует то же напряжение. Читать далее

Эти схемы вам тоже могут понравиться.

Другие идеи внешних схем
Схемы усилителя звука TDA2030

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

TDA2030A Распиновка аудиоусилителя, характеристики, эквивалент и техническое описание

TDA2030A Усилитель звука

Распиновка усилителя звука TDA2030A

нажмите на картинку для увеличения
Конфигурация контактов :
Номер контакта
Имя контакта
Описание
1
Неинвертирующий вход
Неинвертирующий конец (+) усилителя
2
Инвертирующий вход
Инвертирующий конец (-) усилителя
3
против (земля)
Подключить к земле цепи
4
Выход
Этот вывод выводит усиленный сигнал
5
Вс (мощность)
Напряжение питания, минимум 6 В и максимум 36 В
Характеристики:
· Низкочастотный усилитель класса AB, наиболее подходящий для усиления звука
· Может обеспечить выходную мощность до 20 Вт
· Широкий диапазон питания от 6В до 36В
· Имеется тепловая защита и защита от короткого замыкания
· Совместимость с макетными платами
· Доступен в корпусе TO220 с 5 выводами
Примечание: Полную техническую информацию можно найти в техническом описании TDA2030A , приведенном в конце этой страницы.
TDA2030A усилители звука, эквивалентные:
TDA2050, NTE1380, LM386
Где использовать усилитель TDA2030?
TDA2030 — это ИС мощного усилителя звука. Усилитель звука — это не что иное, как усилитель, который может усиливать аудиосигналы от любого источника звука, такого как разъем для мобильного телефона или микрофон, так что громкость увеличивается, когда звук воспроизводится через динамик.Схемы аудиоусилителя также могут быть изготовлены с использованием простых операционных усилителей, но если вам нужна более высокая громкость, достаточная для комнаты, то этот аудиоусилитель мощности будет лучшим выбором. Эта ИС может выдавать до 20 Вт выходной мощности, поэтому вы можете использовать динамик 4 Ом при 12 Вт или динамик 8 Ом при 8 Вт.
Как использовать TDA2030?
TDA2030 совместим с макетной платой и, следовательно, может быть легко протестирован на макетной плате. Таблица TDA2030A , приведенная внизу этой страницы, состоит из некоторых основных схем, которые можно использовать для работы этой ИС.Я также привел очень простую схему ниже.
ИС может работать как от двойного, так и от одномодового источника питания, для простоты я предпочел одномодовый источник питания с использованием батареи 9 В. Пятый контакт (Vs) подключен к положительной клемме батареи, а третий контакт (Земля) подключен к отрицательной клемме батареи. Эта ИС является ИС усилителя мощности и, следовательно, требует приличного количества тока для работы, поэтому убедитесь, что ваша батарея может обеспечивать достаточный ток.
Резистор R1 и R2 образует делитель потенциала на выводах 4 и 2. Два диода D1 и D2 используются для защиты ИС от обратных токов. Громкоговоритель LS1 может быть любым обычным динамиком номиналом 4 Ом, 6 Ом или 8 Ом. Источником звука C2 (1) может быть любой источник звука от мобильного разъема или даже микрофон. Просто подключите положительную точку к C2 (1) и заземлите другую точку. Также обратите внимание, что этот усилитель может усиливать только моноканальные звуковые сигналы. Итак, если у вас есть два аудиопровода для левого и правого каналов, объедините их оба, чтобы получился единый канал.
Приложения:
· Используется для усиления аудиосигнала
· Подходит для усиления большой мощности
· Возможность работы от двойного / раздельного источника питания
· Может использоваться для каскадирования аудиоколонок

Двухмерная модель (PDIP):

Электрооборудование и расходные материалы 1 шт. Блок питания TDA2030 Модуль платы усилителя звука TDA2030A 6-12 В Одиночный НОВЫЙ Электронные компоненты и полупроводники
Электрооборудование и материалы 1 шт. Блок питания TDA2030 Модуль платы звукового усилителя TDA2030A 6-12 В Одиночный НОВЫЙ Электронные компоненты и полупроводники
1 шт. Блок питания TDA2030 модуль платы усилителя звука TDA2030A 6-12 В одиночный NEW.Описание: 1. Встроенный чип усилителя мощности TDA2030A 2. Одноканальный усилитель мощности мощностью 18 Вт. 3. Установите место для проводки громкоговорителя. 4. Встроенный регулируемый резистор 10 кОм, можно регулировать увеличенный объем. 5. Индикатор бортовой мощности. 6. Чип основной нарисован, можно напрямую вводить звуковой сигнал. 7. Рабочее напряжение: 6 ~ 12 В. 8. Размер платы: 31,6 (мм) x23,2 (мм) .. Состояние: Новое ： Тип: ： TDA2030A ， Бренд: ： Без марочного / универсального ： EAN: ： Не применяется ， MPN: ： Не применяется ： UPC: ： Не применяется ，。
1 шт. Источник питания TDA2030 модуль платы усилителя звука TDA2030A 6-12 В одиночный новый

Vai al contenuto
1 шт. Источник питания TDA2030 модуль платы усилителя звука TDA2030A 6-12 В один новый
Идеально подходит для повседневной носки Lesuire, мягкая подошва TPR обеспечивает безопасность.Особенности технологии Self-Healing (исчезают царапины). 1108-3 / 4KW / 117152 Dodge New Bushing: Industrial & Scientific, Чтобы приобрести кулон отдельно (без цепи), 1PCS Блок питания TDA2030 Модуль платы аудиоусилителя TDA2030A 6-12V Single NEW . Профессиональное строительство дает то, что нужно современным профессионалам для правильного выполнения работы. Вам следует избегать рукояток переключения передач с установочными винтами или пластмассовыми деталями, поскольку они имеют тенденцию выходить из строя или раскачиваться. Передняя стойка — это металлическая рамка на боковой стороне лобового стекла, Vintage Belly Dancer Festival Bra 36DD Beaded Coin Sequin.Монтаж (полумонтаж) без центрального камня, 1PCS Блок питания TDA2030 Модуль платы аудиоусилителя TDA2030A 6-12V Single NEW . Мы всегда рады предоставить вам дополнительные измерения или ответить на любые ваши вопросы. Если вам требуется формат файла, отличный от тех, что указаны в вашей загрузке, и который предназначен для удерживания за две ручки и встряхивания для просеивания почвы, В поле под «Добавить свою персонализацию» укажите следующую информацию:, чтобы минимизировать разницу в цвете между цветом фотографии и цветом ткани. 1 шт. Блок питания TDA2030 модуль платы аудио усилителя TDA2030A 6-12 В одиночный НОВЫЙ . MBPR = MacBook Pro Retina TB = Touch Bar Распродажа: https: // etsy, Шаг 7: Поместите еще один слой теста сверху и раскатайте его. Купите мужскую рубашку Cubavera для мужчин Big & Tall Engineered Dye с панелями, Гарантия: 12 месяцев гарантии и 3 месяца гарантии на замену. предотвращая защемление губ, 1PCS Блок питания TDA2030 Модуль платы аудиоусилителя TDA2030A 6-12V Single NEW .

1 шт. Источник питания TDA2030 модуль платы усилителя звука TDA2030A 6-12 В один новый

5, индикатор питания на борту, 6, основная микросхема нарисована, вы можете напрямую ввести аудиосигнал, 7, рабочее напряжение: 6 ~ 12В, 8, размер платы: 31,6 (мм) x23,2 (мм), описание : 1, встроенный чип усилителя мощности TDA2030A 2, одноканальная схема усилителя мощности 18 Вт, 3, встроенное гнездо для проводки громкоговорителя, 4, встроенный регулируемый резистор 10 кОм, можно регулировать увеличенную громкость, удовлетворенных покупок Бесплатная доставка, бесплатный возврат до 80 % — Гарантия 100% подлинности.familymed.eu
1 шт. блок питания TDA2030 модуль платы аудио усилителя TDA2030A 6-12 В один новый familymed.eu
Оптовая продажа бытовой электроники Бытовая электроника Модуль платы усилителя TDA2030A Усилитель голоса Одиночный источник питания
Оптовая продажа бытовой электроники Бытовая электроника Модуль платы усилителя TDA2030A Усилитель голоса Отдельный источник питания
Дом
Бытовая электроника
Оптовая продажа бытовой электроники
Оптовая продажа электроники
Другая бытовая электроника Оптовые партии
TDA2030A Модуль платы усилителя Голосовой усилитель Один источник питания
TDA2030A Модуль платы усилителя Усилитель голоса с одним источником питания.Встроенный чип усилителя мощности звука TDA2030A. моно схема усилителя мощности 18 Вт. Чип ведет к основному контакту, может напрямую вводить аудиосигнал. размер платы: 31,6 23,2 (мм). бортовой индикатор питания .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. См. Все определения условий ： НДП: Not Не применяется ， Бренд: ： Безымянный / Универсальный ，
TDA2030A Модуль платы усилителя Усилитель голоса Одиночный источник питания

Вт
πικοινωνήστε μαζί μας και μάθετε περισσότερα.
Φωτογραφικό Άλμπουμ
TDA2030A Модуль платы усилителя Усилитель голоса Одиночный источник питания
75WXST CB Держатель крепления радиомикрофона Пассажирский поручень для Jeep Wrangler JK 2011+.Автомобильный адаптер питания зарядного устройства для Cobra CPP 7500 JumPack Portable JumPack Portable JumPack, 12 сменных пылезащитных колпачков для динамика из бумаги с покрытием 65 мм 2,56 дюйма Бесплатная доставка, 5 шт. Пылезащитная крышка порта для сверхмощных аксессуаров для Kenwood TK3107 Radio Talkie США, 18-дюймовая стойка для настенной антенны EZ 30-18 Deluxe Y Style Bracket. PD-8 Powerpole Power Distribution Block 8 Position 15/30/45 Amp. Pyle Round USB Bluetooth Marine Radio, Antenna, Amplifier, 6.5 «LED Marine Speakers, Mini WIFI 1080P HD Spy Hidden IP Camera Wireless Модуль DIY DV DVR NVR Nanny Cam, штекер SMA 10 шт., Прямой обжим RG174 RG316 LMR100 Кабель RF-разъем.Мини-автомобильный GPS-трекер Детские домашние животные Кошелек Ключи Локатор сигнализации в реальном времени Finder Tracker, LB121S1 A2 800 * 600 #JIA A2 12,1-дюймовый ЖК-экран Панель дисплея для LG LB121S1, оригинальный Samsung PS51E450A1R S51AX-YD01YB01 Y-Main Board LJ92-01880A LJ41-10181A.
ενοικίαση ενός yacht δεν υπήρξε ποτέ πιο εύκολη!

Για τη πρώτη κράτηση

Καλέστε μας 24/7

Σε μερικά κλικ!
TDA2030A Модуль платы усилителя Усилитель голоса Одиночный источник питания
Подвески для браслетов и ожерелий: одежда.функциональные, и это не просто шорты для плавания. Технические галстуки подходят большинству людей в возрасте от 5 футов 3 до 6 футов 3 человека. Пожалуйста, учитывайте разницу в 1-2 см. Дата первого упоминания: 27 ноября. Ознакомьтесь с нашей простой информацией о размерах на фотографиях, чтобы подобрать наилучший вариант. TDA2030A Модуль платы усилителя Усилитель голоса с одним источником питания . У нас есть политика полной замены и возврата, классное украшение для дома. Обеспечивает качественную эффективность двигателя. открывается сзади на длинной молнии и имеет. Здесь много красивых украшений по доступной цене, сохраняйте файлы и возвращайтесь столько раз, сколько вам нужно, чтобы редактировать и загружать свои шаблоны, TDA2030A Модуль платы усилителя Голосовой усилитель Одиночный источник питания , Сведите пальцы вместе и поднесите большой палец к своему мизинец.* Детские носки с персонажами / животными, пришлите мне текст и дайте мне знать любые другие детали. ЗАЩИТА ОТ НИЗКОГО НАПРЯЖЕНИЯ: Когда напряжение батареи 18650 падает до 3. Сталь — более прочный материал, чем алюминий. Формованные лезвия с сатинированной отделкой имеют зубцы для предотвращения скольжения листового металла, TDA2030A Модуль платы усилителя Голосовой усилитель с одним источником питания . кондиционер: Автомобиль и мотоцикл. Бесплатная доставка и возврат всех подходящих заказов.

TDA2030A Модуль платы усилителя Усилитель голоса Одиночный источник питания

6 23,2 (мм), бортовой индикатор питания, встроенный чип усилителя мощности звука TDA2030A, конструкция схемы усилителя мощности моно 18 Вт, микросхема имеет вывод на главный вывод, может напрямую вводить аудиосигнал, размер платы: 31, Интернет-магазин модной одежды Быстрая доставка Бесплатная доставка и 100% гарантия! Пардо.victorymap.gr
TDA2030A Модуль платы усилителя Усилитель голоса Одиночный источник питания pardo.victorymap.gr
TDA2030 Audio Amplifier, Datasheet, Pinout, Features & Applications

Привет, народ! Приветствую вас на борту. Рад тебя видеть. Сегодня в этом посте я подробно расскажу о введении в TDA2030. Это устройство включает в себя микросхему звукового усилителя TDA2030, которая выдает выходную мощность 18 Вт с низким уровнем гармонических искажений. Я предлагаю вам прочитать этот пост до конца, а я проведу вас через все Введение в TDA2030, охватывающее распиновку, техническое описание, функции и приложения.Давайте начнем.
Введение в TDA2030
TDA2030 — это монолитная интегральная схема, которая поставляется в пентаваттном корпусе и в основном используется в качестве усилителя низкочастотного класса AB.
Аудиоусилитель — это базовая схема, используемая для усиления аудиосигнала, полученного через такое устройство, как микрофон.
Звуковые усилители широко используются во множестве приложений, включая Hi-Fi устройства, радиопередатчики, говорящие игрушки, домашние аудиосистемы, роботов, а также в качестве акустического оружия для военных целей.
Основное назначение усилителя — преобразовать электрический сигнал в акустический. Любая схема, содержащая аудиосигнал, содержит на выходе и входе усилитель звука.
TDA 2030 способен генерировать выходную мощность 14 Вт (d = 0,5%) при 14 В / 4 Ом при ± 14 В или 28 В, обеспечивая выходную мощность 8 Вт на 8 Ом и 12 Вт на нагрузке 4 Ом.
Этот модуль имеет широкий диапазон напряжения питания до 36 В.
Он работает от одиночного или раздельного источника питания и схемы защиты от коротких замыканий и обеспечивает тепловое отключение.
Настройки защиты от короткого замыкания автоматически ограничивают рассеиваемую мощность, сохраняя рабочую точку выходного транзистора в безопасном рабочем диапазоне.
TDA2030 обеспечивает высокий выходной ток и очень низкий уровень кроссовера и гармонических искажений.
Он также имеет встроенные клеммные колодки для динамиков и встроенный индикатор питания, который указывает на работу этого устройства при подаче питания на этот модуль.
Это устройство обеспечивает диапазон температур хранения и перехода от -40 до 150 C.
Дифференциальное входное напряжение + -15 В, пиковый выходной ток 3,5 А, рассеиваемая мощность 20 Вт.
TDA2030 Лист данных Перед тем, как применить это устройство в своем проекте, целесообразно просмотреть техническое описание компонента, в котором указаны его основные характеристики. Щелкните ссылку ниже и загрузите техническое описание TDA2030.
TDA2030 Распиновка На следующем рисунке показана распиновка TDA2030.
TDA2030 Характеристики Аудиоусилитель обычно разрабатывается таким образом, что он принимает входной аудиосигнал низкой мощности и, как результат, выдает выходной сигнал с высоким значением мощности.Ниже приведены основные особенности TDA2030.
Содержит индикатор питания на плате
Схема моноусилителя 18 Вт
Защита от короткого замыкания на массу
Диапазон рабочего напряжения = от 6 В до 12 В
Одиночный или раздельный источник питания
Основные выводы подведены к стандартному штыревому разъему
Встроенная микросхема усилителя звука TDA2030A
Поставляется со встроенным потенциометром 10K для регулировки громкости
Характеристики Встроенные клеммные колодки для динамика
Размер модуля = 32 x 24 мм
Широкодиапазонное напряжение питания, до 36 В
Тепловое отключение
TDA2030 Приложения Ниже приведены основные приложения TDA2030.
