Микросхема tea2025b характеристика. TEA2025B: Мощный двухканальный усилитель НЧ для портативной электроники

Что такое микросхема TEA2025B. Какие основные характеристики у этого усилителя. Как работает TEA2025B в стереорежиме. Для каких устройств подходит данная микросхема. Как собрать простой усилитель на TEA2025B своими руками.

Обзор микросхемы TEA2025B: мощный двухканальный УНЧ

TEA2025B представляет собой компактную и экономичную микросхему усилителя низкой частоты (УНЧ), разработанную компанией ST Microelectronics. Это двухканальный мостовой усилитель, способный обеспечить выходную мощность до 2,4 Вт на канал при напряжении питания 12 В.

Ключевые особенности TEA2025B:

  • Два независимых канала усиления
  • Мостовая схема включения каждого канала
  • Широкий диапазон напряжений питания: 3-12 В
  • Выходная мощность до 2,4 Вт на канал (при 12 В)
  • Низкий ток покоя: типично 35 мА
  • Малое количество внешних компонентов
  • Корпус DIP-16 с интегрированным теплоотводом

Благодаря своим характеристикам, TEA2025B отлично подходит для применения в портативной электронике с батарейным питанием — MP3-плеерах, радиоприемниках, компьютерных колонках и других малогабаритных аудиоустройствах.


Основные технические характеристики TEA2025B

Рассмотрим подробнее ключевые параметры микросхемы TEA2025B:

  • Напряжение питания: 3-12 В
  • Ток покоя: 35 мА (тип.), 50 мА (макс.)
  • Входное напряжение шумов: 1,5 мВ (тип.), 3 мВ (макс.)
  • Коэффициент усиления в стереорежиме: 43-47 дБ
  • Коэффициент усиления в мостовом режиме: 49-53 дБ
  • Выходная мощность (12 В, 8 Ом, стерео): 2,4 Вт на канал
  • Выходная мощность (9 В, 8 Ом, мост): 4,7 Вт
  • Коэффициент нелинейных искажений: 0,3% (тип.), 1,5% (макс.)
  • Входное сопротивление: 30 кОм

Как видно из характеристик, TEA2025B обеспечивает достаточно высокую выходную мощность при низком энергопотреблении, что делает ее отличным выбором для портативных устройств.

Режимы работы и схема включения TEA2025B

Микросхема TEA2025B может работать в двух основных режимах:

  1. Стереорежим — оба канала работают независимо
  2. Мостовой (монофонический) режим — каналы объединяются для получения большей мощности

В стереорежиме каждый канал представляет собой мостовой усилитель, что позволяет получить достаточно высокую выходную мощность при относительно низком напряжении питания. Типовая схема включения TEA2025B в стереорежиме выглядит следующим образом:


  • Входы каналов подключаются к выводам 7 и 10
  • Выходы — к выводам 2 и 15
  • Питание подается на вывод 16
  • Общий провод — выводы 4, 5, 12, 13 (соединены внутри корпуса)
  • Конденсаторы по входу и выходу для развязки по постоянному току
  • Резисторы и конденсаторы в цепи обратной связи для стабилизации

Для перевода микросхемы в мостовой режим необходимо подать сигнал на вывод 1 (Bridge). При этом входной сигнал подается только на один канал, а выходная мощность существенно возрастает.

Применение TEA2025B в портативной электронике

Благодаря своим характеристикам, микросхема TEA2025B нашла широкое применение в различных портативных аудиоустройствах:

  • Портативные MP3-плееры и радиоприемники
  • Активные компьютерные колонки
  • Малогабаритные музыкальные центры
  • Автомобильные аудиосистемы
  • Игрушки со звуковыми эффектами
  • Портативные караоке-системы

Ключевыми преимуществами TEA2025B для таких применений являются:

  • Низкое энергопотребление, позволяющее работать от батарей
  • Малые габариты и простая схема включения
  • Достаточно высокая выходная мощность
  • Широкий диапазон напряжений питания
  • Низкая стоимость микросхемы

Все это делает TEA2025B оптимальным выбором для недорогих портативных аудиоустройств массового производства.


Сборка простого усилителя на TEA2025B своими руками

Для любителей электроники TEA2025B представляет отличную возможность собрать простой и недорогой усилитель НЧ своими руками. Рассмотрим основные этапы сборки:

  1. Подготовка печатной платы размером около 60×35 мм
  2. Монтаж микросхемы TEA2025B и минимально необходимых внешних компонентов
  3. Подключение входных разъемов, регулятора громкости и выходов на динамики
  4. Монтаж схемы в подходящий корпус
  5. Подключение источника питания (батарея или блок питания 9-12 В)

Для сборки потребуется минимум деталей:

  • Микросхема TEA2025B
  • Несколько конденсаторов и резисторов
  • Потенциометр для регулировки громкости
  • Разъемы для подключения источника сигнала и динамиков

При правильном монтаже усилитель не требует настройки и начинает работать сразу после подачи питания. Это делает его отличным учебным проектом для начинающих радиолюбителей.

Сравнение TEA2025B с аналогами

TEA2025B не единственная микросхема в своем классе. Рассмотрим, как она соотносится с некоторыми аналогами:


  • LM386: более простая и дешевая, но меньшая мощность (до 1 Вт)
  • TDA2822: схожие характеристики, но меньшая популярность
  • PAM8403: более современная, класс D, но требует 5В питания

Преимущества TEA2025B:

  • Оптимальное сочетание цены и характеристик
  • Широкий диапазон питающих напряжений
  • Простота применения
  • Высокая доступность на рынке

Эти факторы обусловили широкое распространение TEA2025B как в промышленных изделиях, так и в любительских проектах.

Рекомендации по работе с TEA2025B

При использовании микросхемы TEA2025B следует учитывать несколько важных моментов:

  1. Теплоотвод: при работе на полную мощность микросхема может нагреваться. Рекомендуется использовать корпус в качестве радиатора, припаяв его к большой площади меди на печатной плате.
  2. Развязка по питанию: для уменьшения помех рекомендуется устанавливать конденсаторы развязки между выводами питания и общим проводом как можно ближе к микросхеме.
  3. Экранирование входных цепей: для снижения наводок следует использовать экранированные провода для подключения источника сигнала.
  4. Выбор динамиков: оптимальное сопротивление нагрузки — 8 Ом. Использование динамиков с меньшим сопротивлением может привести к перегреву микросхемы.
  5. Защита от переполюсовки: рекомендуется установка защитного диода в цепи питания во избежание выхода микросхемы из строя при случайной неправильной подаче напряжения.

Соблюдение этих рекомендаций позволит получить максимум возможностей от TEA2025B и обеспечить надежную работу усилителя.



TEA2025B — УНЧ — МИКРОСХЕМЫ — Электронные компоненты (каталог)

Регулярные поставки |01.01.2022, 01:30:41
ЦЕНА розничная: 30руб | от 10шт: 25руб



Корпус DIP-16 (PowerDIP12+4)



Выводы 4,5,12,13 микросхемы соединены внутри вместе и играют роль радиатора.



TEA2025B — микросхема маломощного двухканального усилителя низкой частоты производства фирмы ST-microelectronics. Может использоваться в стереорежиме и в моно варианте в мостовом включении. Питание микросхемы TDA2025B однополярное.

Назначение выводов TEA2025B:



1

BridgeВключение мостового режима
2
OUT2
Выход 2
3BOOT2Вольтдобавка 2
4GNDОбщий
5GNDОбщий
6Feed2Развязывающий конденсатор
7IN2(+)Вход 2
8SVRКонденсатор
9GND(sub)

Общий

10IN1(+)Вход 1
11Feed1

Развязывающий конденсатор

12GND

Общий

13GNDОбщий
14BOOT1Вольтдобавка 1
15OUT1Выход 1
16+VsПитание



Расположение выводов микросхемы TEA2025B:





Основные характеристики TEA2025B:

ПараметрМин.Тип.Макс.
Напряжение питания3V 12V
Ток покоя 35mA50mA
Входное напряжение шумов 1,5mV3mV

Коэффициент усиления

(стерео)

Коэффициент усиления (мост)

43dB

49dB

45dB

51dB

47dB

53dB

Разность усиления каналов  ±1dB

Выходная мощность

(Un=12V, Rн=8om, Стерео)

 2,4W

Выходная мощность

(Un=9V, Rн=8om, Мост)

 4,7W

Kни 0,3%1,5%
Входное сопротивление 30Kom



Блок-схема микросхемы TEA2025B:



Типовая схема включения TEA2025B в стерео режиме:

Более подробные параметры микросхемы TEA2025B Вы можете получить скачав файл документации ниже (на английском языке).

Усилитель на микросхеме TEA2025b своими руками


Сейчас существует огромное разнообразие схем усилителей звука на микросхемах, под любые нужды, под любые напряжения питания, с разной выходной мощностью. Микросхемные усилители просты в создании, не нуждаются в особой настройке, в отличие от транзисторных, но при этом они также обладают неплохими характеристиками. Именно поэтому микросхемные усилители сейчас используются повсеместно: в автомагнитолах, в компьютерных колонках, в телевизорах, в музыкальных центрах. Одна из таких микросхем – достаточно популярная TEA2025b. Её можно найти во многих компьютерных колонках или переносной портативной акустике. Эта микросхема обеспечивает мощность на выходе 1-2 ватта, потребляет небольшой ток и не требует радиатора, при этом её мощности вполне достаточно для озвучивания небольшой комнаты. К плюсам TEA2025b также можно отнести то, что она содержит в себе сразу два канала, т.е. для постройки стерео-усилителя достаточно всего одной микросхемы.

Схема усилителя


Схема не содержит каких-либо дорогостоящих или дефицитных деталей. Конденсаторы С3 и С4 в ней – разделительные, хоть усилитель и не из разряда Hi-Fi, их всё же желательно взять плёночные. Их ёмкость при желании можно повысить с 220 нФ до 0,5 – 1 мкФ, слегка поднимется уровень низких частот. Р1/A и Р1/B на схеме – сдвоенный переменный резистор (потенциометр), с его помощью регулируется громкость. Его номинал не столь критичен, можно брать в пределах 10-50 кОм. Диод D1 служит для защиты схемы от переполюсовки, ведь в случае подачи напряжения не той полярности на микросхему она сразу же сгорит. Диод предотвратит подобные несчастные случаи. Все конденсаторы на схеме нужно брать на напряжение не меньшее, чем напряжение питания усилителя. Динамики могут иметь сопротивление 4 Ома или выше. При этом стоит учитывать, что чем ниже сопротивление динамиков, тем больше будет мощность усилителя. Самый оптимальный вариант – 8 Ом. В процессе работы микросхема может слегка нагреваться, это нормально, ведь её корпус не предусматривает установку радиатора.

Сборка усилителя на микросхеме TEA2025b

Создание любого электронного устройства начинается с изготовления печатной платы, сделать её в домашних условиях можно методом ЛУТ.

Скачать плату:

pechatnaya-plata.zip [19.5 Kb] (cкачиваний: 1384)

Файл с рисунком печатной платы к статье прилагается, отзеркаливать перед печатью не нужно. Плата выполняется на кусочке текстолита размерами 60х35 мм. Метод ЛУТ не раз описывался в интернете, я приведу лишь несколько фотографий процесса создания печатной платы.




После того, как плата готова, можно запаивать в неё детали. Провода питания и выходы на динамики желательно не впаивать в плату, а подключить с помощью клеммников. Сигнальный провод для удобства подключается к плате при помощи разъёма jack 3,5. Провод от источника звука до платы усилителя обязательно должен быть экранированным, иначе не избежать посторонних шумов.

Несколько слов о питании. Оптимальное напряжение питания данного усилителя составляет 9 вольт. Работать он будет уже начиная с 3-х вольт, однако выходная мощность при этом будет значительно меньше. В режиме покоя, т.е. когда на вход не поступает никакой сигнал, потребление усилителя составляет примерно 40-50 мА при напряжении питания 9 вольт. При подаче сигнала на вход, потребление повышается до уровня 150-200 мА. Перед первым включением обязательно нужно отключить динамики, в разрыв питающего провода включить амперметр и замерять ток, потребляемый схемой. Если он значительно выше 50 мА, а микросхема быстро нагревается, значит нужно искать ошибку в монтаже. Если потребляемый ток вовсе равен нулю, значит схема не работает, также нужно искать ошибку и проверять правильность подключения питания. Если при первом включении без динамиков ничего не взорвалось, а ток потребления в норме, то можно подключать динамики и подавать на вход сигнал. Источником сигнала для усилителя может служить плеер, компьютер, телефон, любое устройство, имеющее линейный выход.
Таким образом, на микросхеме TEA2025b можно построить не сложный, не требующий настройки усилитель. Он потребляет небольшой ток, имеет малое тепловыделение, а значит ему самое место в переносных аудиосистемах или простых компьютерных колонках, где не требуется сверхкачественное звучание. Успешной сборки!


Стереоусилитель звука на чипе TEA2025

В то время как LM386 является самой популярной микросхемой аудиоусилителя среди любителей, она обеспечивает ограниченную выходную мощность всего 1 Вт, а для стереоприложений требуются две микросхемы LM386. Этот проект посвящен созданию 5-ваттного стереофонического аудиоусилителя с использованием микросхемы UTC TEA2025.

Схема стереоусилителя звука заключена в пластиковый корпус

Теория

UTC TEA2025 представляет собой монолитную интегральную микросхему аудиоусилителя в 16-контактном пластиковом двухрядном корпусе. Первоначально он был разработан для портативных кассетных плееров и радиоприемников, но его можно использовать для создания довольно приличного стереоусилителя звука для iPod или mp3-плеера. Он требует очень мало внешних компонентов и может работать от источника питания всего 3 В. Схема выводов TEA2025 и схема для стереоприложения показаны ниже.

Схемы выводов TEA2025 (из таблицы UTC TEA2025)

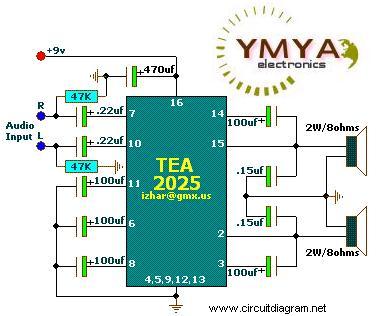

Стереоприкладная схема для TEA2025 (из таблицы UTC TEA2025)

Устройство обеспечивает максимальное усиление 45 дБ. Однако его можно уменьшить, поместив внешнюю последовательную RC-цепь между контактом обратной связи (6 и 11, см. схему контактов) и землей. Даташит рекомендует не уменьшать усиление ниже 36 дБ. Чтобы получить максимальное усиление, используйте R=0 и C=100 мкФ (как показано в схеме приложения выше) между обратной связью и землей.

Нижняя частота среза (f L ) выходного сигнала зависит от сопротивления нагрузки (динамик, R L ) и выходного конденсатора 470 мкФ. Если сопротивление динамика равно 4 Ом, нижняя частота среза будет равна — в цепи тепловой защиты. Если вы хотите, чтобы он работал на полную мощность (5 Вт), вы должны предусмотреть в схеме радиатор. В противном случае внутренняя термозащита не позволит устройству выйти из строя; все, что происходит, это то, что выходная мощность снижается при обнаружении чрезмерной температуры перехода.

На этапе ввода можно использовать логарифмический потенциометр с двойным конусом (10 или 20 K) для обеспечения функции регулировки громкости. Конденсаторы емкостью 0,22 мкФ на входе помогают свести к минимуму любой шум из-за контакта с переменным резистором. Конденсаторы 0,15 мкФ на выходе предназначены для стабилизации частоты. Использование конденсаторов других номиналов может привести к нежелательным колебаниям на выходе. Длинные проводные соединения и контуры заземления в цепи также могут вызывать колебания, поэтому очень важна правильная компоновка печатной платы.

Я построил эту схему на макетной плате общего назначения размером 5 x 9 см, как показано ниже. Схема помещена в пластиковый корпус размером 6 см х 11 см, а необходимые соединения (источник питания, динамик и входные стереоразъемы) извлечены из коробки. Схема может питаться от источника питания 3-12 В. Я питаю его от моей запасной перезаряжаемой батареи на 9,6 В от моей сломанной радиоуправляемой игрушки. Я доволен работой TEA2025 в качестве стереоусилителя звука.

Плата TEA2025

Схема питается от перезаряжаемой батареи 9,6 В (NIKKO) от радиоуправляемой игрушки

Завершенный проект

Проект в действии

Подключение логарифмического потенциометра с двойным конусом на входе

3
