Монтаж схемы автоматики. Автоматизация откатных ворот: пошаговая инструкция по монтажу и подключению

Как правильно установить автоматику для откатных ворот. Какие этапы включает монтаж привода и электропроводки. Как подключить и настроить автоматику откатных ворот. Какие меры безопасности нужно соблюдать при монтаже.

Основные этапы монтажа автоматики откатных ворот

Установка автоматики для откатных ворот включает следующие основные этапы:

1. Подготовка опорных столбов
2. Устройство фундамента под привод
3. Прокладка кабелей для автоматики
4. Монтаж створки ворот
5. Установка и подключение привода
6. Монтаж зубчатой рейки
7. Установка концевых выключателей
8. Подключение фотоэлементов и сигнальной лампы
9. Настройка и тестирование автоматики

Рассмотрим подробнее каждый из этих этапов установки автоматических откатных ворот.

Подготовка опорных столбов и фундамента

Монтаж автоматики начинается с подготовки опорных столбов и устройства фундамента под привод. Для этого необходимо:

• Установить опорные столбы ворот на прочный фундамент
• Подготовить фундамент для монтажа привода откатных ворот
• Заложить в фундамент гофрированные трубы для прокладки кабелей

Фундамент под привод должен быть ровным, прочным и располагаться на одном уровне с роликовыми опорами ворот. Это обеспечит правильную работу автоматики.

Прокладка кабелей для автоматики ворот

На этапе устройства фундамента необходимо проложить кабели для подключения всех элементов автоматики:

• Силовой кабель для питания привода
• Кабели управления для подключения пульта, фотоэлементов, сигнальной лампы
• Кабель для подключения концевых выключателей

Кабели прокладываются в гофрированных трубах, заложенных в фундамент. Это защитит проводку от повреждений и упростит обслуживание автоматики в будущем.

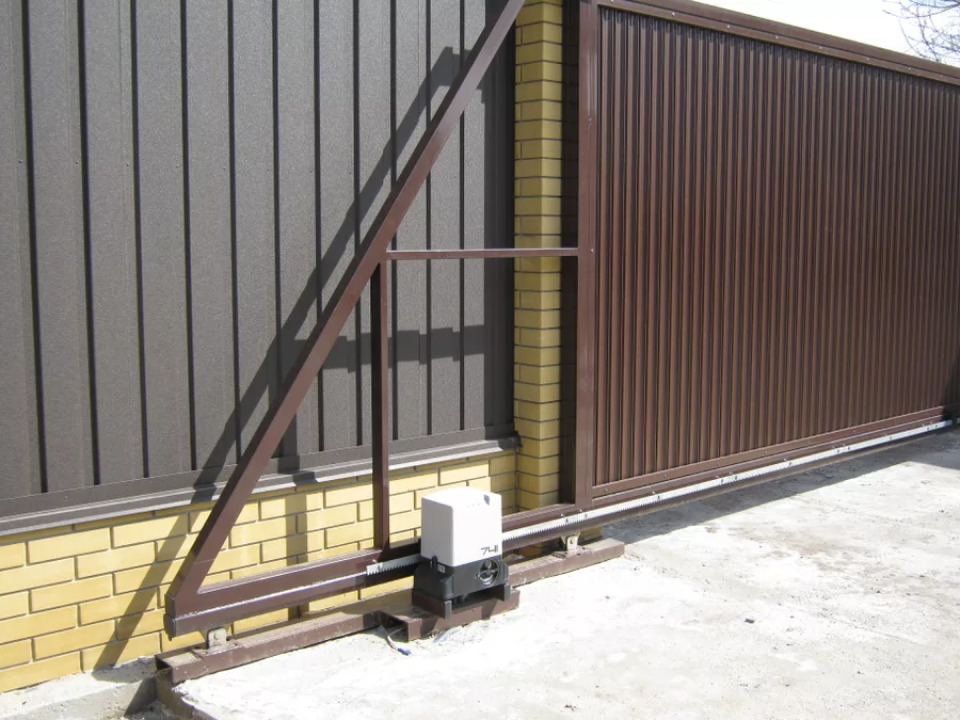

Монтаж створки откатных ворот

Створка откатных ворот монтируется на роликовые опоры. При установке створки важно обеспечить:

• Ровное горизонтальное положение
• Плавный ход створки без заеданий
• Необходимые зазоры между створкой и опорными столбами

Правильный монтаж створки — залог надежной работы автоматики откатных ворот в будущем.

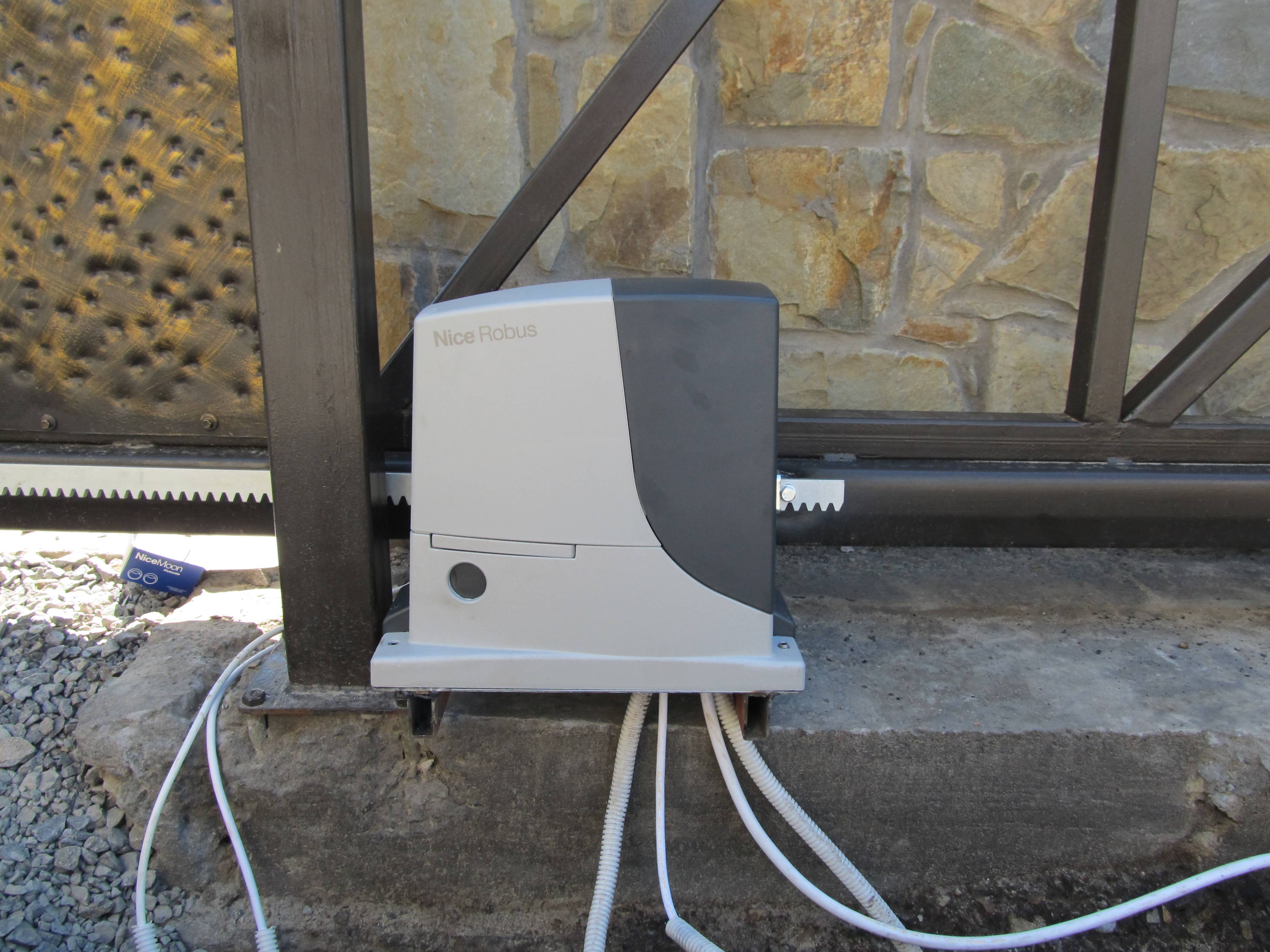

Установка и подключение привода откатных ворот

Привод монтируется на подготовленный фундамент согласно инструкции производителя. При установке привода необходимо:

1. Закрепить монтажное основание на фундаменте
2. Установить привод на основание
3. Выставить привод строго горизонтально
4. Подключить кабель питания и управления к приводу

Правильное расположение привода относительно створки ворот критически важно для работы автоматики.

Монтаж зубчатой рейки на створку ворот

Зубчатая рейка монтируется на створку ворот и обеспечивает передачу усилия от привода. При установке рейки важно:

• Выдержать зазор 1-2 мм между рейкой и шестерней привода
• Обеспечить плавное зацепление рейки с шестерней по всей длине
• Надежно закрепить рейку на створке ворот

Неправильный монтаж зубчатой рейки приведет к быстрому износу привода и выходу автоматики из строя.

Установка и настройка концевых выключателей

Концевые выключатели обеспечивают остановку ворот в крайних положениях. При их установке необходимо:

1. Смонтировать магниты на зубчатой рейке в крайних положениях ворот
2. Установить датчики концевых выключателей на корпус привода
3. Подключить выключатели к плате управления привода
4. Настроить положение магнитов для точной остановки ворот

Правильная настройка концевых выключателей обеспечит плавную и безопасную работу автоматических ворот.

Подключение дополнительных устройств безопасности

Для повышения безопасности и удобства эксплуатации автоматических ворот устанавливаются дополнительные устройства:

• Фотоэлементы безопасности
• Сигнальная лампа
• Кодовая клавиатура или считыватель карт
• Пульты дистанционного управления

Все эти устройства подключаются к блоку управления привода согласно схеме производителя. Это обеспечит максимальный комфорт и безопасность при эксплуатации откатных ворот.

Настройка и тестирование автоматики ворот

Завершающий этап установки — настройка и тестирование автоматики. На этом этапе выполняется:

1. Программирование пультов управления
2. Настройка усилия привода
3. Регулировка времени работы
4. Настройка автоматического закрывания
5. Проверка работы всех устройств безопасности
6. Тестовые запуски ворот в разных режимах

Только после полной настройки и тестирования можно считать монтаж автоматики откатных ворот завершенным.

Меры безопасности при монтаже автоматики ворот

При установке автоматики откатных ворот необходимо соблюдать следующие меры безопасности:

• Все электромонтажные работы должен выполнять квалифицированный специалист
• Использовать только исправный и качественный инструмент
• Отключать питание перед любыми работами с электрикой
• Соблюдать технику безопасности при монтажных работах на высоте
• Проверить надежность всех креплений и соединений
• Провести полное тестирование работы автоматики перед сдачей в эксплуатацию

Соблюдение этих мер обеспечит безопасный монтаж и надежную работу автоматических откатных ворот в дальнейшем.

Сборка схемы автоматики откатных ворот

Правильный подход к монтажу откатных ворот позволяет получить прочную, надежную конструкцию. Процесс установки можно разделить на 5 этапов.

1. Подготовка столбов для опоры.
2. Устройство фундамента.
3. Проведение проводки под автоматику.
4. Изготовление и монтаж ворот.
5. Установка автоматики.

Еще при сооружении фундамента в земле прокладывают электрические кабели согласно схеме автоматики откатных ворот. Через 28 дней после застывания бетона приступают к монтажу: петли приваривают к створкам и несущим основаниям ограждений.

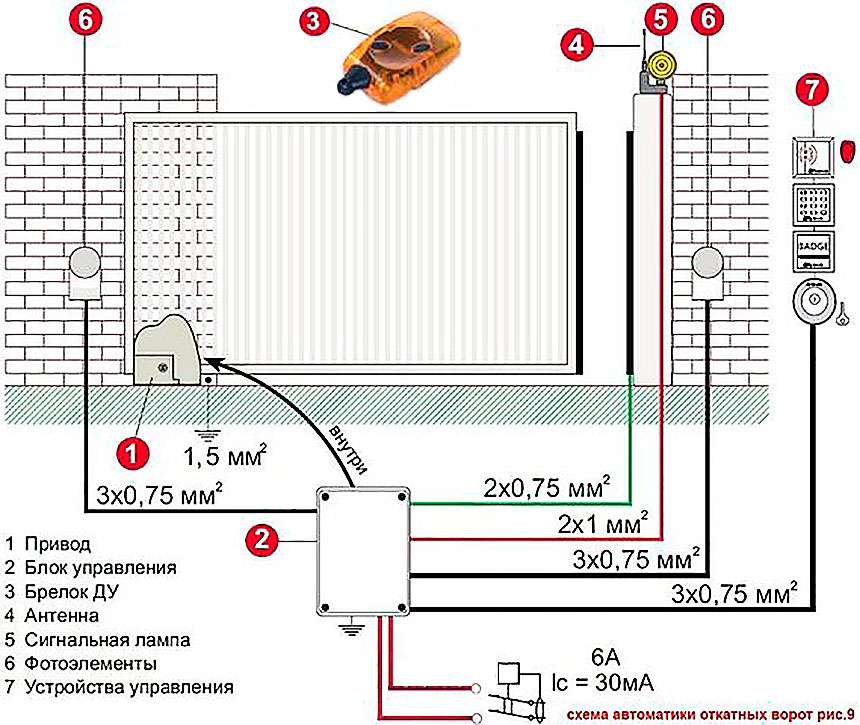

Схема подключения автоматики ворот

Электропривод крепится к регулировочной площадке.

1. Его обрабатывают с помощью сварочного оборудования.
2. Убирают крышку корпуса, через полученное отверстие протягивают шнур.
3. Прикрепляют электропривод болтами к монтажному основанию.
4. Фиксируют металлическую трубу из каркаса.



Трехфазный двигатель с номинальным напряжением 380/220В при подключении к трехфазной сети должен иметь соединение обмоток «в звезду». Если вы выбираете этот тип оборудования для однофазной сети, необходим пусковой конденсатор с завышенной в 2–3 раза емкостью, а также два компенсирующих конденсатора для оставшихся обмоток.

Однофазный двигатель имеет 4 провода со стандартной маркировкой клемм:

• W2, V2 – пусковая обмотка;
• U1, U2 – основная обмотка;
• V1, V2 – пусковой конденсатор.

Использование пусковой аппаратуры

Для сборки электрической схемы автоматики ворот необходимы 2 магнитных пускателя с напряжением питания 230В или один реверсивный пускатель. Также используют блок вспомогательной группы, состоящий из нормально открытого и нормально закрытого контактов. Кроме того, нужен корпус с тремя кнопками: «Пуск», «Стоп», «Реверс».

Входные контакты двух пускателей подключают параллельно. Для этого через защитный автомат подают фазу и ноль от электросети 220В. С обратной стороны закрепляют 2 провода пусковой обмотки. Питание на катушки подается через собственные нормально открытые и закрытые контакты второго пускателя. Благодаря этому катушки удерживаются во включенном состоянии, обеспечивается электрическая блокировка встречного пуска.

Для управления приводом используют кнопочные посты.

• Фазный провод пропускают через последовательно соединенные закрытые контакты кнопки «Стоп», чтобы удерживать катушки при обрыве цепи.
• Питание поступает на закрытые контакты двух кнопок: «Пуск» и «Реверс».
• С клемм каждой из них подается электричество на нормально открытую пару, управляющую работой катушек соответствующих пускателей.

Перекрестное подключение с помощью размыкающих контактов предотвращает непреднамеренное встречное включение пускателей.

Установка концевых выключателей

Чтобы привод своевременно выключался при достижении крайних точек движения ворот, электрическую схему дополняют концевыми выключателями. Их жестко закрепляют на раме, чтобы ролик располагался в 1–2 мм от продольных элементов ограждений.

Существует два способа электрического подключения.

1 способ. Нормально закрытые контакты последовательно соединяют, включают в цепь удержания катушек контактора между кнопками «Стоп» и открытыми контактами пускателей. После начала работы системы необходимо удерживать кнопку нажатой – выключатель должен выйти из положения срабатывания.

2 способ. Концевые выключатели работают независимо друг от друга в цепи удерживания катушек пускателей. Нормально закрытый контакт по схеме находится между клеммой катушки и открытым дополнительным контактом пускателя. Благодаря независимой работе нет задержки при включении привода.

Крепление зубчатой рейки

Открывают ворота, устанавливают зубчатую рейку в центре электропривода.

1. С помощью сварки ее крепят к профильной трубе основы, затем тянут полотна. Между стыками не должно быть разрывов, чтобы получился один полноценный «зуб».
2. Еще раз приваривают крепежные элементы автоматики.
3. Оставляют зазор в несколько миллиметров между зубчатой рейкой и шестерней электропривода.
4. Раскручивают болты на рейке, затем устанавливают ее так, чтобы при перемещении слышалось характерное «цоканье» от соприкосновения с шестерней.

Монтаж фотоэлементов безопасности и сигнальной лампы

Фотоэлементы – два устройства, одно из которых подает световой луч, а другое – принимает. Если свет перекрывает машина, человек или собака, ворота останавливаются. Фотоэлементы монтируют на столбах друг напротив друга.

Сигнальную лампу помещают сбоку от дороги, чтобы она сообщала о приближении автомобилей, людей или животных. Для фиксации используют саморезы, для подключения – провода питания.

Правильный подход к работе – сборка каждого узла по инструкции, затем их последовательная проверка для подтверждения работоспособности. Благодаря этому можно быстро обнаружить и исправить ошибки в схеме без материального ущерба.

Если вы не уверены в своих силах, то лучше обратиться к профессионалам.

Схемы управления и защиты | Устройство и монтаж электрических сетей

Подробности

Категория: Подстанции

• монтаж
• безопасность
• электродвигатель
• проводник
• кабель
• электроснабжение
• ВЛ
• низковольтное
• промышленность
• сети

Содержание материала

• Устройство и монтаж электрических сетей
• Источники и способы передачи
• Подстанции
• Электроустановки и электропомещения
• Подготовка к выполнению
• Индустриализация
• Механизация
• Экономика
• Провода и кабели
• Электроизоляционные изделия
• Электроизоляционные материалы
• Установочные изделия
• Крепежные изделия
• Источники света
• Приборы и арматура осветительных
• Подготовка трасс для прокладки
• Монтаж осветительных электропроводок
• Открытая электропроводка ТПРФ
• Другие электропроводки
• Скрытая электропроводка
• Соединение, оконцевание
• Монтаж светильников и приборов
• Монтаж распределительных щитков
• Монтаж в стальных трубах
• Монтаж шинопроводов
• Сведения о кабельных линиях
• Прокладка кабелей в траншеях
• Прокладка кабелей в блоках
• Прокладка кабелей в лотках
• Соединение кабелей в чугунных
• Соединение кабелей в свинцовых
• Соединение кабелей в эпоксидных
• Концевые заделки из эпоксидного
• Концевые заделки КВВ
• Концевые заделки в стальных
• Монтаж ВЛ до 1000 В
• Разбивка трассы ВЛ до 1000В
• Сборка опор на ВЛ до 1000 В
• Установка опор ВЛ до 1000В
• Соединение проводов ВЛ до 1000В
• Крепление проводов ВЛ до 1000В
• Устройство электродвигателей
• Монтаж электродвигателей
• Устройство аппаратов управления
• Монтаж аппаратов управления
• Монтаж распределительных устройств
• Монтаж изоляторов и шин
• Монтаж разъединителей
• Устройство масляных выключателей
• Устройство приводов МВ
• Монтаж масляных выключателей
• Монтаж приводов выключателей
• Монтаж силовых трансформаторов
• Монтаж реакторов
• Монтаж предохранителей
• Монтаж измерительных трансформаторов
• Сведения о заземлениях
• Монтаж заземлителей
• Заземление электрооборудования
• Элементы устройств автоматики
• Схемы управления и защиты
• Описание схем управления
• Понятие о релейной защите
• Меры электробезопасности
• Меры безопасности при монтаже
• При работах с паяльной лампой

Страница 61 из 66

§ 45. СХЕМЫ УПРАВЛЕНИЯ И ЗАЩИТЫ
Принцип построения схем автоматизации
При графическом изображении электрических схем управления и защиты пользуются условными обозначениями, предусмотренными ГОСТом. Наиболее часто встречающиеся условные обозначения приведены в табл. 34.

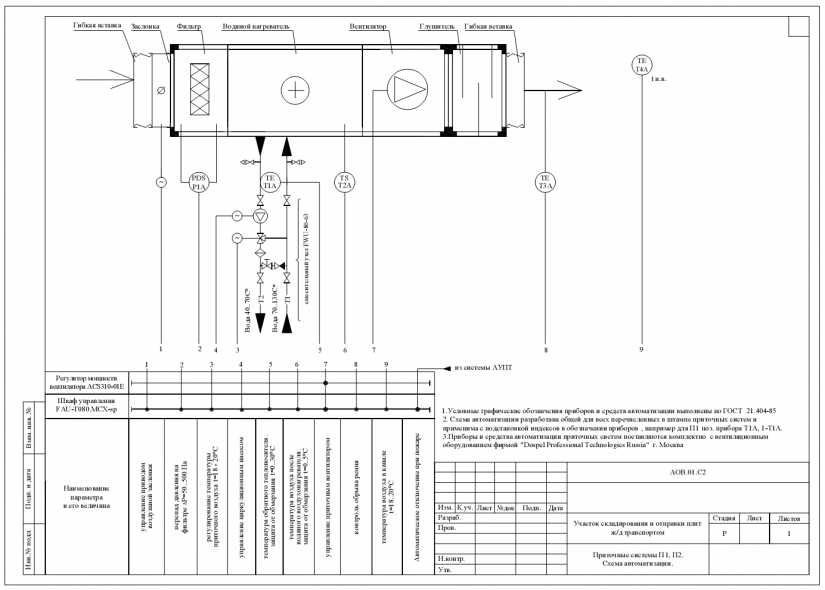

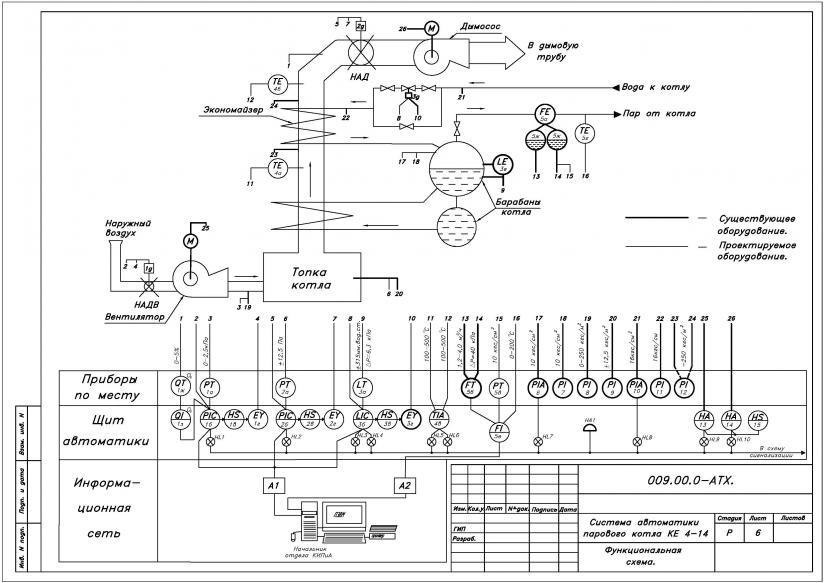

По способу построения схемы разделяются на структурные, принципиальные и монтажные.
Структурные схемы составляются, как правило, для сложных устройств и дают лишь общее представление о количестве используемых элементов, их типах и взаимных связях. Внутренние схемы элементов и цепи питания в этом случае не показываются.
Принципиальные схемы представляют собой чертежи, на которых условными обозначениями показывают электрические аппараты со всеми электрическими цепями как внутри аппаратов, так и между ними. Существует два способа изображения принципиальных схем: свернутый и развернутый.
В свернутой схеме основными элементами чертежа являются электрические аппараты (контакторы, ключи, реле и т. п.). На схеме каждый аппарат изображается как единое целое, все его контакты и катушки территориально объединяются, при этом иногда показываются существующие между ними механические или магнитные связи. При таком изображении видны электрические схемы каждого аппарата и его конструктивные особенности (число контактов, их типы, общее число выводов и т. д.). Однако электрические соединения между аппаратами на свернутых схемах образуют сеть многократно пересекающихся линий. При большом числе аппаратов схема утрачивает наглядность, так как проследить последовательность соединений и установить характер связи между отдельными узлами схемы чрезвычайно трудно.
В развернутой схеме основными элементами чертежа являются электрические цепи, состоящие из контактов и катушек различных аппаратов. Таким образом, катушки и контакты каждого из аппаратов, входящих в схему, разносятся по электрическим цепям. Принадлежность катушки или контакта тому или иному аппарату в развернутой схеме устанавливают при помощи условных буквенных шифров, присвоенных каждому аппарату.
Однотипные аппараты обозначают одинаковым буквенным шифром с добавлением цифры. Шифр аппарата должен обозначаться у каждого его элемента (контакта или катушки).
В одной и той же схеме не должно содержаться нескольких аппаратов с одинаковыми шифрами.

Условные графические обозначения некоторых элементов аппаратуры управления и защиты





Отдельные цепи развернутой схемы размещаются параллельно друг другу по вертикалям или горизонталям и присоединяются концами к полюсам источника питания. Полюсы изображаются в виде линий, перпендикулярных развернутым цепям. Каждая цепь при чтении схемы легко просматривается, так как в большинстве случаев содержит одну катушку и небольшое количество контактов, размещенных соответственно фактическому порядку электрических соединений.
Число контактов каждого аппарата по развернутой схеме может быть выявлено только после просмотра всех ее цепей.
При чтении релейно-контактных схем необходимо твердо знать правила изображения контактов. Блок-контакты силовых аппаратов и контакты реле бывают нормально открытые (замыкающие) и нормально закрытые (размыкающие).
Нормально открытым (н. о.) называется контакт, разомкнутый при отключенном положении силового аппарата или когда в обмотках реле отсутствует ток (реле не возбуждено).
Нормально закрытым (н. з.) называется контакт, замкнутый при отключенном положении аппарата или невозбужденном реле.
На электрических схемах н. о. и н. з. контакты показывают, исходя из предположения, что все аппараты отключены и ни одно реле не возбуждено.
Все контакты с механическим управлением (контакты конечных выключателей, кнопок управления и др.) на схемах изображаются в положении, соответствующем отсутствию на них внешнего механического воздействия.

Рис. 213. Принципиальная схема управления асинхронным реверсивным электродвигателем :
а — свернутое изображение, б — развернутое изображение
На рис. 213, а показана свернутая принципиальная схема управления короткозамкнутым электродвигателем с помощью реверсивного магнитного пускателя. На рис. 213, б дана та же схема в развернутом изображении. При сопоставлении схем, показанных на рис. 213, видно, насколько легче проследить путь тока на развернутой схеме.
Монтажные схемы выполняют для отдельных конструктивных элементов установки. На основании монтажной схемы производится установка аппаратуры на щитах, пультах, панелях, стойках и т. п., а также выполняются все электрические соединения. Монтажные схемы оборудования (контакторы, реле защиты), монтируемого на больших панелях, выполняются в виде чертежа панели, где нанесены места расположения оборудования, места его крепления и все электрические соединения с указанием их маркировки.

• Назад
• Вперёд

• Назад
• Вперёд

• Вы здесь:
• Главная
• org/ListItem»> Архив
• Подстанции
• Перенапряжения в нейтрали силовых трансформаторов 6-220кВ

Еще по теме:

• Зигзагообразное расположение нулевого провода при монтаже на ВЛ 0,4 кВ
• Электроустановки стройплощадок
• Электромонтер строительной площадки
• Высшие гармоники в низковольтных электрических сетях
• Выбор площади сечения проводников воздушных и кабельных линий

Как установить интеллектуальный выключатель для домашней автоматизации?



Как жить удобнее – всегда актуальная тема для сегодняшней домашней жизни. Домашние устройства с подключенным Wi-Fi более функциональны для наблюдения за зданием через смартфон. Умные выключатели позволяют домовладельцам собирать информацию о цепях и электроприборах и получать данные через Интернет. Вот что вам нужно учитывать, прежде чем улучшать дом с помощью умного выключателя. Надеюсь , что эти советы помогут вам улучшить дом.



Интеллектуальный выключатель сочетает в себе защиту и полезность в одном устройстве с подключением к Wi-Fi. Как и традиционный автоматический выключатель, он распределяет электроэнергию по нагрузкам и защищает оборудование от перегрузки по току. Кроме того, интеллектуальный выключатель может собирать и контролировать данные электрической системы в связи с цепями и нагрузочным оборудованием. Он предоставляет домовладельцам данные в режиме реального времени и дистанционное управление защитными мерами с предупреждающим предупреждением. Это также позволяет вам удаленно управлять своими приборами, не выходя из вашего смартфона или голосового помощника.

См. интеллектуальный выключатель AT-Q-SMR1. Его легко использовать после завершения настроек в приложении TUYA. Он может удаленно управлять всеми подключенными устройствами в любое время из любого места в приложении TUYA через WiFi. Это помогает установить расписание включения и выключения устройств в соответствии с вашими потребностями или различными сценами. Кроме того, он совместим с Google Home Assistant, Amazon Alexa и IFTTT, используя приложение TUYA для управления электрическими устройствами с помощью голоса. С помощью простых голосовых команд вы можете вести более удобный и современный образ жизни.

Кроме того, его компактный размер обеспечивает большую гибкость при размещении. Функция автоматического повторного включения может использоваться для защиты от перегрузки и короткого замыкания, защиты от перенапряжения и пониженного напряжения, а также защиты от перегрузки по току. Интеллектуальный выключатель AT-Q-SMR1 обеспечивает комплексную защиту бытовых и коммерческих систем. Он обеспечивает дополнительную защиту от непрямого и прямого контакта с телом человека и эффективно защищает электрооборудование от повреждения изоляции.

Интеллектуальный выключатель предлагает практичный и удобный способ сделать шаг в домашнюю автоматизацию. Он обеспечивает защиту от скачков напряжения, короткого замыкания, перегрузки и перенапряжения, повышая безопасность и качество жизни. Приложение TUYA позволяет легко установить все настройки. Вы можете установить интеллектуальный выключатель AT-Q-SMR1 с гибкой интеграцией своими руками.

Пусть интеллектуальный выключатель будет частью электрических цепей и подключен к электроприборам, таким как телевизор, освещение, вентиляторы, водяные насосы, обогреватели, газовые колонки, кондиционеры, холодильники, стиральные машины и т. д. Вы можете использовать его не только дома для простота использования и управления, а также в офисах, на фабриках, в торговых центрах и так далее.

При использовании электрооборудования необходимо соблюдать меры безопасности. Коробки и панели автоматических выключателей являются основным источником электричества, поэтому вы всегда должны соблюдать меры предосторожности. В большинстве случаев нет необходимости заменять автоматический выключатель, если только он не сломан или не работает должным образом. Вам лучше провести плановую проверку в течение определенного периода времени, чтобы защитить систему электроснабжения.

Если автоматический выключатель нагрелся, появился запах гари, обгорел материал и оборваны провода, пора заменить его новым. Может быть и другая ситуация, когда ваш автоматический выключатель часто срабатывает, а вы не знаете причину. это хорошая идея, чтобы установить интеллектуальный выключатель. Это может длиться долго и помогает контролировать электрические цепи и легко находить проблему. Это также полезно для снижения риска электрических проблем и коротких замыканий.

Во-первых, вы должны убедиться, что выбрали новую интеллектуальную схему, которая подходит и работает правильно. Прежде чем пытаться установить интеллектуальный выключатель, вы должны подготовить правильные инструменты для работы. При работе с электрическим оборудованием и проводами в панели автоматических выключателей правильные инструменты позволяют устанавливать или заменять автоматические выключатели.

Какие инструменты потребуются для замены умного выключателя? Вам понадобится фанерный или резиновый коврик, чтобы безопасно стоять на нем, а также наденьте защитные очки и изолирующие перчатки, чтобы защитить себя. Налобный фонарь также необходим для освещения в случае плохого освещения. Вы должны подготовить отвертку, молоток и инструмент для зачистки изолированных проводов для проводки, а также кабельные разъемы для подключения основной панели.

После завершения подключения вам понадобится тестер напряжения, чтобы убедиться, что новый автоматический выключатель работает правильно. Поверьте, что вы можете успешно установить интеллектуальный выключатель в коробку выключателя с помощью правильных инструментов. Если вам нужно приобрести новый интеллектуальный выключатель или другие электрические аксессуары, вы можете посетить наши коллекции, где представлен широкий выбор.

То же, что и традиционный автоматический выключатель (который можно увидеть в нашем домашнем распределительном щите), за исключением того, что в интеллектуальном автоматическом выключателе есть вход для дистанционного управления через WiFi. В качестве примера возьмем автоматический выключатель AT-Q-SMR1. Вы можете подключить провод сверху, провод под напряжением подключается к полюсу L, а нейтральный провод подключается к полюсу N, тогда светодиодный индикатор будет медленно мигать красным.

После установки просто загрузите TUYA APP из магазина приложений. Включите функцию Bluetooth и Wi-Fi телефона. Затем включите приложение TUYA, нажмите и удерживайте кнопку распределения, подождите 5-10 секунд, индикатор начнет быстро мигать.

Во время ожидания в интерфейсе приложения автоматически появится соответствующий значок интеллектуального автоматического выключателя (или нажмите после кнопки «Добавить», он автоматически появится для следующего шага). Нажмите графическую кнопку автоматического выключателя, введите имя и пароль учетной записи Wi-Fi, затем подтвердите переход к следующему шагу.

Дождитесь успешного завершения конфигурации сети, щелкните ее, чтобы завершить, и светодиодный индикатор изменит цвет с быстрого мигания красного на постоянное синее свечение. После выполнения всех шагов устройство может быть сопряжено и настроено на автоматическую работу или по расписанию в установленное время через смартфон. Пришло время начать разумный образ жизни. Более четкие инструкции см. в видео-руководстве по установке.

Обратите внимание, что если вы не знаете, как настроить интеллектуальный выключатель для вашего распределительного щита, вам лучше обратиться за помощью к лицензированному электрику. Игра с электричеством может привести к серьезным повреждениям и травмам. Если у вас все еще есть вопросы по настройке интеллектуального выключателя, свяжитесь с нами. Мы ценим помощь в нашей профессии.





​

Зачем устанавливать системы автоматизации зданий

• 13 ноября 2018 г.
• Автоматизация

Многие предприятия используют различные виды энергетических систем, таких как освещение, бойлеры и системы отопления, вентиляции и кондиционирования воздуха, которые занимают огромную часть операционного бюджета компании. Помимо высоких счетов за электроэнергию, которые могут нанести ущерб бизнесу, жильцы могут испытывать дискомфорт в такой установке из-за неравномерной температуры или плохого качества воздуха в помещении.

Компании обычно не имеют никакого представления о том, какие системы или какое оборудование работают неэффективно или лишают их бизнеса денег. Без этой информации вам будет сложно решать проблемы, связанные с энергопотреблением, и находить энергоэффективные решения.

Где применяется автоматизация зданий?

Система автоматизации здания позволяет вам контролировать и контролировать системы вашего здания, системы безопасности, HVAC, а также системы пожарной безопасности и защиты от наводнений. Вы можете контролировать энергопотребление вашего здания и настраивать системы в соответствии с энергетическими потребностями вашего заведения, обеспечивая при этом комфортные условия для его обитателей.

Эта установка полностью отличается от того, как обычно работает структура. При автоматизации зданий у вас есть одна централизованная сеть вместо нескольких систем. Например, предположим, что в вашем здании 50 единиц HVAC; у каждого есть свой индивидуальный термостат, установка которого занимает несколько минут. Вам нужно будет перейти к каждой программе модуля и настроить каждую из них. С другой стороны, централизованная система связывает все системы в одну, что позволяет вам легко контролировать и настраивать все устройства в соответствии с вашими предпочтениями.

Системы автоматизации зданий состоят из сети микропроцессорных проводных или беспроводных контроллеров, подключенных к различным системам в здании. Автоматизация зданий состоит из пяти основных компонентов: контроллеры, устройства вывода, протоколы связи, пользовательский интерфейс и датчики. Все эти компоненты работают вместе, чтобы унифицировать данные ваших систем и предоставить вам представление о потреблении энергии и спросе на энергию в вашем здании.

Преимущества автоматизации зданий

Помимо обеспечения полного контроля и понимания ваших систем, автоматизация зданий имеет и другие преимущества.

Вы можете сократить расходы на электроэнергию, так как автоматизация зданий упрощает настройку параметров системы и контроль за потреблением энергии. Вы даже можете улучшить свой рейтинг LEED, что поможет вам создать экологичный и устойчивый бизнес.

В офисе автоматизация здания может повысить уровень комфорта и предоставить сотрудникам рабочее место, которое более способствует эффективности и производительности. Регулировка освещения и температуры упрощается, что очень полезно для здоровья рабочих.

Автоматизация зданий в Канзас-Сити

Воспользуйтесь преимуществами систем автоматизации зданий уже сегодня. В Pro Circuit, Inc. мы предоставляем комплексные услуги по установке для всех основных поставщиков систем автоматизации зданий. Наши услуги включают в себя прокладку кабелей, установку устройств, проводку управления и изготовление панели управления.
