Монтажный блок ваз 2110 схема. Монтажный блок ВАЗ 2110: устройство, схема и замена предохранителей

Как устроен монтажный блок ВАЗ 2110. Где находится блок предохранителей. Какие цепи защищают предохранители. Как заменить предохранители и реле. Схема расположения элементов в монтажном блоке.

Назначение и расположение монтажного блока ВАЗ 2110

Монтажный блок (блок предохранителей) ВАЗ 2110 выполняет важную функцию защиты электрических цепей автомобиля от перегрузок и коротких замыканий. Где находится монтажный блок на ВАЗ 2110. Он расположен в салоне автомобиля слева от рулевой колонки, за съемной пластиковой крышкой.

Внутри монтажного блока размещаются предохранители и реле, обеспечивающие работу различных электрических систем и устройств автомобиля. При возникновении неисправности в какой-либо цепи перегорает соответствующий предохранитель, предотвращая повреждение проводки и других элементов.

Устройство монтажного блока ВАЗ 2110

Монтажный блок ВАЗ 2110 имеет следующую конструкцию:

• Пластиковый корпус с крышкой
• Печатная плата с токоведущими дорожками
• Гнезда для установки предохранителей
• Разъемы для подключения проводов
• Гнезда для установки реле

На крышке монтажного блока обычно размещена схема расположения предохранителей и реле с указанием их номиналов и защищаемых цепей. Это упрощает поиск нужного элемента при замене.

Схема предохранителей и реле ВАЗ 2110

Схема монтажного блока ВАЗ 2110 включает следующие основные элементы:

• 20 плавких предохранителей разного номинала (от 5 до 30 А)
• 7-8 реле для коммутации мощных потребителей
• Колодки для подключения жгутов проводов

Каждый предохранитель защищает определенную цепь или группу потребителей. Например:

• F1 (5A) — освещение приборов, фонари освещения номерного знака
• F2 (7,5A) — ближний свет левой фары
• F3 (10A) — дальний свет левой фары
• F7 (20A) — звуковой сигнал, вентилятор системы охлаждения
• F16 (10A) — указатели поворота, аварийная сигнализация

Как заменить предохранитель в монтажном блоке ВАЗ 2110

Чтобы заменить перегоревший предохранитель в монтажном блоке ВАЗ 2110, выполните следующие действия:

1. Откройте крышку монтажного блока, нажав на защелку
2. Найдите нужный предохранитель по схеме на крышке
3. Извлеките перегоревший предохранитель специальным пинцетом
4. Установите новый предохранитель того же номинала
5. Проверьте работу соответствующих электроприборов
6. Закройте крышку монтажного блока

Важно использовать предохранители только указанного номинала. Установка предохранителя большего номинала может привести к повреждению электрооборудования.

Замена реле в монтажном блоке ВАЗ 2110

Для замены неисправного реле в монтажном блоке ВАЗ 2110 необходимо:

1. Определить неисправное реле по отсутствию работы соответствующих устройств
2. Открыть крышку монтажного блока
3. Аккуратно извлечь неисправное реле из гнезда
4. Установить новое реле аналогичного типа
5. Проверить работу подключенных к реле устройств

При замене важно использовать реле с аналогичными характеристиками. Неправильный тип реле может привести к сбоям в работе электрооборудования.

Распространенные неисправности монтажного блока ВАЗ 2110

Наиболее частые проблемы с монтажным блоком ВАЗ 2110:

• Перегорание предохранителей из-за короткого замыкания в цепи
• Окисление контактов и нарушение проводимости
• Подгорание силовых дорожек платы при перегрузках
• Выход из строя реле из-за износа контактов
• Нарушение герметичности корпуса и попадание влаги

При регулярном перегорании предохранителей необходимо найти и устранить причину короткого замыкания в защищаемой цепи. Иногда требуется полная замена монтажного блока при значительных повреждениях.

Особенности монтажного блока на разных модификациях ВАЗ 2110

Монтажный блок может отличаться на разных версиях ВАЗ 2110:

• На ранних моделях использовался блок старого образца с меньшим количеством предохранителей
• На инжекторных версиях добавлены предохранители системы впрыска
• Модификации с ABS имеют дополнительные реле и предохранители
• На поздних версиях применяется усовершенствованный монтажный блок с улучшенной компоновкой

При замене важно учитывать особенности конкретной модификации автомобиля и использовать подходящий монтажный блок.

Профилактика неисправностей монтажного блока

Для предотвращения проблем с монтажным блоком ВАЗ 2110 рекомендуется:

• Периодически проверять состояние предохранителей и реле
• Очищать контакты от окисления
• Проверять надежность крепления проводов
• Защищать монтажный блок от попадания влаги
• Не допускать перегрузок электрической сети
• Своевременно заменять изношенные элементы

Регулярное обслуживание монтажного блока поможет избежать внезапных отказов электрооборудования и дорогостоящего ремонта.

Как заменить предохранители, реле и монтажный блок ВАЗ-2110

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода

Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.

При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями.

Электродвигатели моторедукторов – очистители ветрового стекла, заднего стекла (ВАЗ-2111, -2112), фар (если установлены) – защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска топлива (двигатели ВАЗ-2111, -2112) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм ²).

Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-2110), пуска двигателя, «генератор — выключатель зажигания — монтажный блок».

Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.

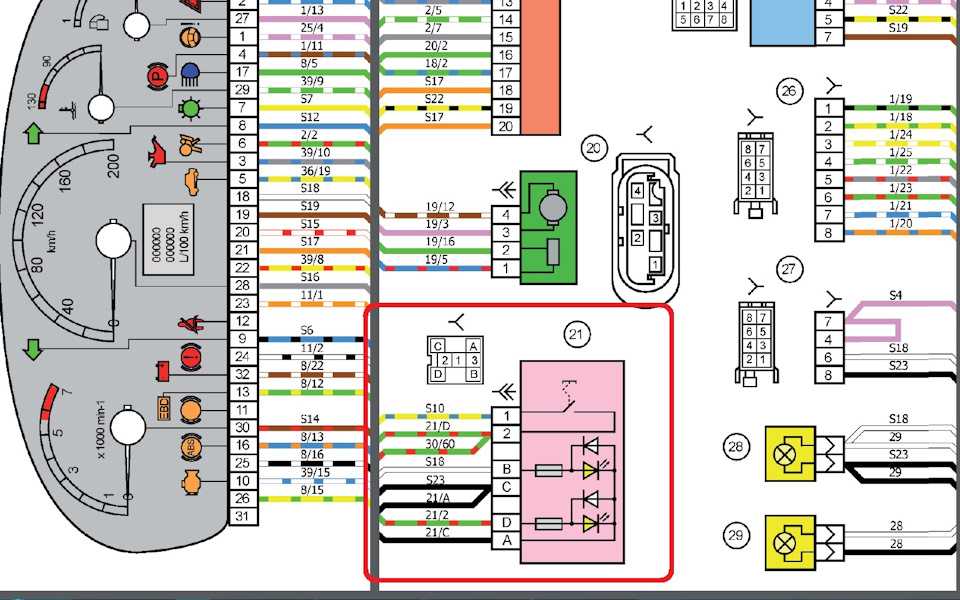

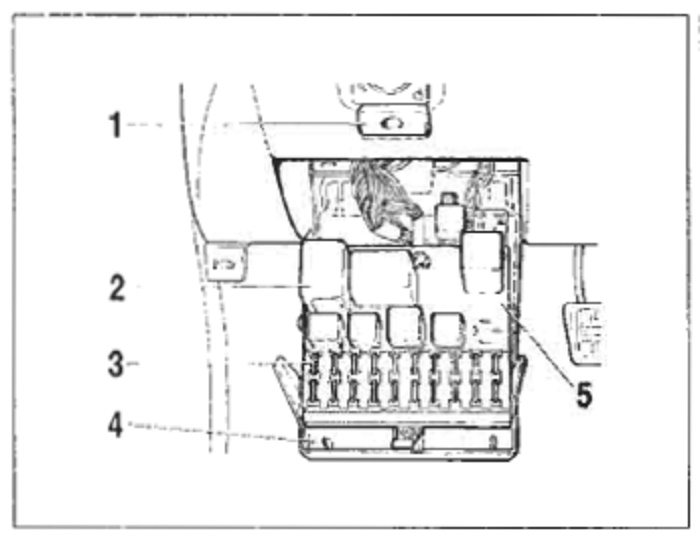

Большинство предохранителей и реле находятся в монтажном блоке, расположенном в салоне автомобиля левее и выше педального узла.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства.

На автомобилях с двигателями 2111 и 2112 имеется жгут проводов системы впрыска топлива, устанавливаемый взамен жгута системы зажигания двигателя 2110.

Реле и предохранители системы впрыска находятся возле контроллера, под консолью панели приборов справа.

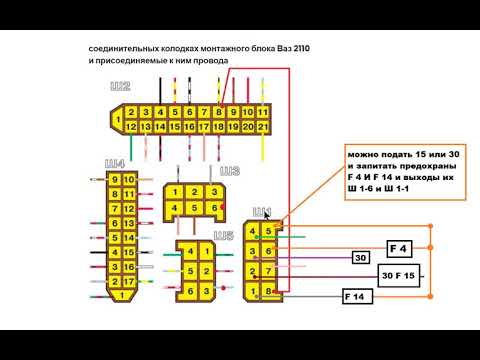

Схема соединений монтажного блока

Обозначение штекеров монтажного блока

При ремонте системы электрооборудования отсоединяйте клемму «-» аккумуляторной батареи (при выключенном двигателе).

Прежде, чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию дорожек печатной платы, а возможно, и к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

№ предохранителя (номинальный ток) Защищаемые цепи

F1 (5 A):

Лампы фонарей освещения номерного знака

Лампы освещения приборов

Контрольная лампа габаритного света

Лампа освещения багажника

Лампа габаритного света левого борта

F2 (7,5 A) Левая фара (ближний свет)

F3 (10 A) Левая фара (дальний свет)

F4 (10 A) Правая противотуманная фара

F5 (30 A) Электродвигатели стеклоподъемников дверей

F6 (15 A) Переносная лампа

F7 (20 A)

Электродвигатель вентилятора системы охлаждения двигателя.

Звуковой сигнал

F8 (20 A) Элемент обогрева заднего стекла

F9 (20 A)

Клапан рециркуляции

Очистители и омыватели ветрового заднего стекла и фар

Обмотка реле включения обогрева заднего стекла

F10 (20 A) Резервный

F11 (5 A) Лампы габаритного света правого борта

F12 (7,5 A) Правая фара (ближний свет)

F13 (10 A)

Правая фара (дальний свет).

Контрольная лампа включения дальнего света фар

F14 (10 A) Левая противотуманная фара

F15 (20 A)

Электрообогрев сидений

Блокировка замка багажника

F16 (10 A)

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

Контрольная лампа аварийной сигнализации

F17 (7,5 A)

Лампа освещения салона

Лампа индивидуальной подсветки

Лампа подсветки выключателя зажигания

Лампы стоп-сигнала

Часы (или маршрутный компьютер)

F18 (25 A)

Лампа освещения вещевого ящика

Контроллер отопителя

Прикуриватель

F19 (10 A):

Блокировка замков дверей

Реле контроля исправности ламп стоп- сигнала и габаритного света

Указатели поворота с контрольными лампами

Лампы света заднего хода

Обмотка возбуждения генератора

Блок индикации бортовой системы контроля

Комбинация приборов

Часы (или маршрутный компьютер)

F20 (7,5 A) Лампы задних противотуманных огней

Снятие монтажного блока

Отсоединяем минусовой провод от аккумулятора.

Нажав на выключатель защелки крышки монтажного блока, опускаем крышку с монтажным блоком вниз.

Крестообразной отверткой отворачиваем саморез крепления защелки и снимаем защелку.

Вынимаем блок из крышки и переворачиваем его.

Отсоединяем колодки с проводами от монтажного блока и вынимаем монтажный блок.

Заменить предохранители и реле можно, не снимая монтажный блок. Для наглядности эту операцию показываем на демонтированном блоке.

Для замены предохранителей вынимаем щипцы и снимаем ими предохранитель

Снимаем реле

Устанавливаем монтажный блок в обратной последовательности.

Блок предохранителей ВАЗ 2110 — устройство и функции

Наверное, каждый обладатель продукции отечественного ВАЗа сталкивался с проблемой нерабочих поворотников. Как правило, страдают этим владельцы старых «Жигулей». Однако, несмотря на большой прогресс и развитие в мире технологий, данная беда не перестала преследовать волжский модельный ряд до сих пор. ВАЗ 2110 — не исключение. И если у вас перестали работать поворотники, не спешите менять лампочку — возможно, все дело в блоке предохранителей. Последние страхуют работу всех электрических приборов в цепи автомобиля. Поэтому при коротком замыкании в первую очередь удар на себя принимает блок предохранителей ВАЗ 2110. И сегодняшняя статья будет посвящена именно этому устройству.

Схема предохранителей ВАЗ 2110

Каждый монтажный блок имеет схему расположения всех деталей внутри. На ней стрелкой или черной полоской указывается, какой предохранитель выполняет ту или иную функцию и где он расположен. Схема есть в каждом руководстве по эксплуатации автомобиля. Блок предохранителей ВАЗ 2110 защищает от короткого замыкания следующие элементы:

1. Лампа фонарей освещения номерного знака и приборов.
2. Контрольная лампа габаритных огней.
3. Левая, правая фара (ближний/дальний свет). Здесь на каждый элемент идет свой предохранитель (в сумме их 4).
4. Переносная лампа.
5. Лампы передних и задних противотуманных огней.
6. Электродвигатели стеклоподъемников и вентилятора системы охлаждения ДВС.
7. Переносная лампа.
8. Включение обогрева стекол.
9. Предохранитель клапана циркуляции.
10. Реле указателей поворота и «аварийка».
11. Стоп-сигналы.
12. Блокировка замков дверей и обмотка генератора.
13. Бортовой компьютер и подсветка панельной доски.
14. Контроллер отопителя.
15. Лампа освещения вещевого ящика.

Это была лишь малая часть того, что защищает блок предохранителей ВАЗ 2110 в случае возникновения короткого замыкания в электронной цепи. Поэтому каждая неисправность фар, габаритных огней и прочих элементов может быть обусловлена выходом из строя данной детали.

Где расположен блок предохранителей ВАЗ 2110?

На всех автомобилях «десятого семейства» данный элемент находится слева от рулевой колонки, в нижней части (см. фото №3). Визуально его невозможно увидеть, поскольку вся площадь прибора закрыта пластиковой крышкой. Под ней скрывается монтажный блок, который автолюбители часто называют «черным ящиком» из-за его характерной конструкции и цвета.

Какой номинальный ток способен пропускать в автомобиле ВАЗ 2110 блок предохранителей?

Примерно 30 Ампер. Однако данное значение может быть разным. Обычно предохранители соответствуют стандарту МЭК(IEC) EN 60127 и ГОСТ Р. Такие детали способны выдержать достаточно высокий ток (до 30 Ампер), который возникает в электронной цепи при замыкании. Плавкие предохранители, соответствующие данному стандарту, могут длительное время держать это напряжение и при этом не плавиться. Однако если это ток свыше 30 А, блок может не выдержать, и все детали в нем сгорят. Такое напряжение они не выдерживают, поскольку температура внутри механизма может достигать нескольких сотен градусов Цельсия.
