Как работает повышающий преобразователь MT3608. Каковы его основные характеристики. Как правильно подключить MT3608. Какие особенности нужно учитывать при использовании MT3608. На что обратить внимание при выборе компонентов схемы.
Принцип работы повышающего преобразователя MT3608
MT3608 — это микросхема повышающего DC-DC преобразователя, позволяющая получить более высокое выходное напряжение, чем входное. Как это работает?
Основной принцип заключается в накоплении энергии в магнитном поле катушки индуктивности и последующей передаче этой энергии в нагрузку. Процесс можно разделить на два этапа:
- Накопление энергии: Транзистор внутри MT3608 замыкается, ток через катушку нарастает, в ней накапливается энергия магнитного поля.
- Передача энергии: Транзистор размыкается, ЭДС самоиндукции катушки добавляется к входному напряжению, заряжая выходной конденсатор до более высокого напряжения.
Этот процесс повторяется с высокой частотой (до 1.2 МГц), обеспечивая стабильное повышенное напряжение на выходе. MT3608 автоматически регулирует скважность импульсов управления транзистором для поддержания заданного выходного напряжения.
Основные характеристики микросхемы MT3608
MT3608 обладает следующими ключевыми параметрами:
- Входное напряжение: 2-24 В
- Выходное напряжение: до 28 В
- Максимальный выходной ток: 2 А
- КПД: до 93%
- Частота преобразования: 1.2 МГц
- Корпус: SOT23-6
Какие преимущества дают эти характеристики? Широкий диапазон входных напряжений позволяет использовать MT3608 с различными источниками питания — от литиевых аккумуляторов до автомобильных систем. Высокая частота преобразования обеспечивает компактность конструкции. А достаточно высокий КПД минимизирует потери энергии и нагрев.
Схема подключения MT3608
Для работы MT3608 требуется минимальное количество внешних компонентов. Базовая схема включает:- Входной конденсатор C1 (рекомендуется 22 мкФ)
- Выходной конденсатор C2 (рекомендуется 22 мкФ)
- Индуктивность L1 (обычно 4.7-22 мкГн)
- Диод Шоттки D1
- Резисторы обратной связи R1 и R2
Как правильно выбрать номиналы этих компонентов? Входной и выходной конденсаторы должны иметь низкое ESR для минимизации пульсаций. Индуктивность выбирается исходя из требуемого выходного тока — чем больше ток, тем меньше индуктивность. Диод должен быть рассчитан на рабочий ток и обратное напряжение схемы.
Расчет и выбор резисторов обратной связи
Выходное напряжение MT3608 задается делителем напряжения из резисторов R1 и R2. Как рассчитать их номиналы?
Напряжение обратной связи микросхемы составляет 0.6 В. Зная требуемое выходное напряжение Vout, можно использовать формулу:
Vout = 0.6 * (1 + R1/R2)
Обычно R2 выбирают в диапазоне 10-100 кОм. Затем вычисляют R1:
R1 = R2 * (Vout/0.6 — 1)
Например, для получения 12 В на выходе при R2 = 10 кОм:
R1 = 10 кОм * (12/0.6 — 1) = 190 кОм
Ближайшее стандартное значение — 191 кОм. Точную настройку можно выполнить с помощью подстроечного резистора.
Особенности применения MT3608
При использовании MT3608 следует учитывать некоторые нюансы:
- Минимальная разница между входным и выходным напряжением должна быть не менее 0.5 В
- При больших токах нагрузки может потребоваться радиатор для микросхемы
- Для уменьшения пульсаций рекомендуется использовать LC-фильтр на выходе
- Следует обеспечить хороший теплоотвод от силового диода
Какие проблемы могут возникнуть при несоблюдении этих рекомендаций? Недостаточная разница напряжений приведет к нестабильной работе. Перегрев вызовет срабатывание тепловой защиты. Высокий уровень пульсаций может вызвать сбои в работе нагрузки.
Выбор индуктивности для MT3608
Индуктивность — ключевой элемент в схеме с MT3608. От чего зависит выбор ее номинала?
- Требуемый выходной ток
- Входное и выходное напряжение
- Допустимые пульсации тока
Как правило, используются значения от 4.7 до 22 мкГн. Меньшая индуктивность позволяет получить больший ток, но увеличивает пульсации. Большая индуктивность снижает пульсации, но ограничивает максимальный ток.
При выборе конкретного типа дросселя нужно учитывать:
- Ток насыщения (должен быть выше пикового тока схемы)
- Сопротивление обмотки (влияет на КПД)
- Собственный резонанс (должен быть выше рабочей частоты)
Правильный выбор индуктивности обеспечит оптимальный баланс между выходным током, КПД и уровнем пульсаций.
Стабильность и помехи в схемах с MT3608
MT3608 работает на высокой частоте, что может вызывать проблемы с электромагнитной совместимостью. Как минимизировать помехи и обеспечить стабильную работу?
- Используйте многослойные керамические конденсаторы с низким ESR
- Размещайте компоненты максимально близко к выводам микросхемы
- Применяйте сплошную заземляющую плоскость на печатной плате
- Разделяйте сигнальные и силовые цепи
- При необходимости используйте экранирование
Особое внимание следует уделить цепи обратной связи — она должна быть максимально короткой и защищенной от наводок. Правильная разводка печатной платы критична для стабильной работы MT3608 на высоких частотах.
Mt3608 схема включения
Блог new. Технические обзоры. Опубликовано: , Но сначала желтый конвертик. Пришли платы просто в конверте, пришли целыми, но не сказал бы что быстро, примерно за месяц. Еще один желтый конвертик.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- 17 схем импульсных преобразователей напряжения DC-DC
- Повышающий преобразователь напряжения DC DC
- Пара Step-Up конвертеров и их небольшой апгрейд до SEPIC
- Повышающий преобразователь MT3608 — микросхема DC-DC
- MT3608 STEP Model
- Повышающий преобразователь MT3608 — микросхема DC-DC
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулировка температуры жала на аккумуляторном паяльнике, схема и доработка DC DC MT3608
17 схем импульсных преобразователей напряжения DC-DC
При конструировании более менее сложных устройств можно столкнуться с тем, что различные узлы разрабатываемых конструкций требуют разного напряжения питания, в такой ситуации рационально использовать готовые DC-DC преобразователи , чтобы от одного источника тока получать несколько значений напряжения.
К подобному типу относится повышающий преобразователь напряжение MT Данный преобразователь был куплен на Ru. Конструктивно преобразователь представляет собой печатную плату размером 37 х 17 мм, масса устройства 4,7 г. Напряжения регулируется при помощи многооборотного подстроечного резистора. Устройство было протестировано под нагрузкой в качестве, которой использован резистор ПЭВ Ом и на холостом ходу. В качестве источника тока применена батарея из двух последовательно включенных гальванических элементов типоразмера АА.
Данные полученные при испытании устройства на холостом ходу приведены в таблице 2, видно, что при росте выходного напряжения от 3 до 29 В, ток потребляемый преобразователем возрос от 0,4 до 4 мА. Также следует отметить, что наблюдался нагрев на холостом ходу при подъеме выходного напряжения выше 24 В. В целом данный модуль напоминает по своим характеристикам повышающий преобразователь SX , но, судя по данным измерения, отличается от него несколько большим КПД и гораздо меньшим током холостого хода, не уступая последнему в диапазоне преобразования напряжения и номинальном токе нагрузки.
Обзор подготовил Denev. Испытания модуля инвертора Устройство было протестировано под нагрузкой в качестве, которой использован резистор ПЭВ Ом и на холостом ходу. Схема испытания модуля Таблица 1 Испытания модуля SX с нагрузкой ПЭВ Ом Входной ток, мА Входное напряжение, В Выходное напряжение, В 7,01 3,03 3,02 12,36 3,02 4,02 18,6 3,01 5,03 27,0 3,00 6,04 36,7 2,99 7,03 49,7 2,97 8,09 63,6 2,95 9,04 80,9 2,92 10,01 Ваше мнение: Отменить ответ Комментировать Имя Email.
Повышающий преобразователь напряжения DC DC
Реле Электромеханические и др. Доставка по Украине Новая почта, УкрПочта. По размерам очень миниатюрный и без цифрового датчика, но с легкой регулировкой, перед применением можно настроит необходимое напряжение на своем вольтметре. Повышающий преобразователь MT есть импульсный и нагрузку держит максимум до 2А.
Принципиальная схема. Выходное напряжение устанавливается с помощью резистора R1. MT Крутить переменный резистор.
Пара Step-Up конвертеров и их небольшой апгрейд до SEPIC
Повышающие преобразователи напряжения позволяют питать нагрузку от имеющегося источника питания, у которого напряжение ниже необходимого. Об одном из таких преобразователях, построенном на XL , я рассказывал ранее. В данной статье я расскажу про подобный преобразователь на микросхеме MT Вес составил 4,8 грамма. Плата имеет габариты 37 х 17 х 6 мм. На графике пример при входящем напряжении 5В, исходящем 12В. Принципиальная схема. Выходное напряжение устанавливается с помощью резистора R1.
Повышающий преобразователь MT3608 — микросхема DC-DC
Иногда надо получить высокое напряжение из низкого. Например, для высоковольтного программатора, питающегося от 5ти вольтового USB, надыбать где то 12 вольт. Как быть? Для этого существуют схемы DC-DC преобразования.

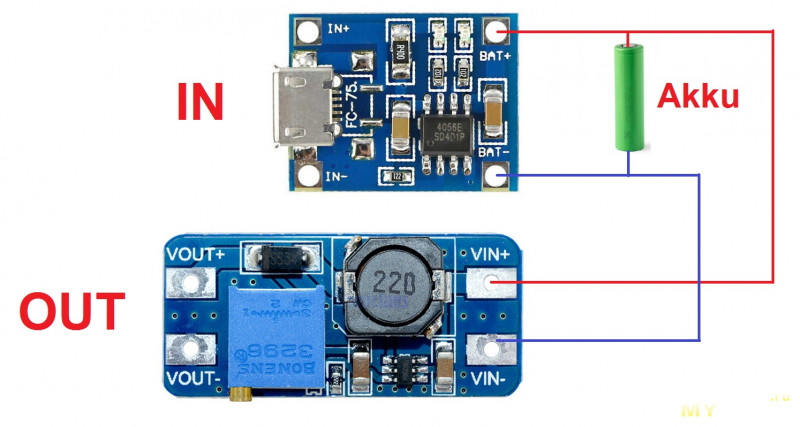

Плата популярна среди любителей создавать что-то своими руками. Применяется в частности для построения самодельных внешних зарядных устройств power bank.
MT3608 STEP Model
Доставка по России от р. Простой повышающий преобразователь на основе микросхемы MT получил широкое распространение среди радиолюбителей. Его применение зачастую необходимо для построения различных самодельных приборов, пауэрбанков, автомобильных зарядных устройств и многого другого. Главным элементом конвертера можно назвать микросхему MT, которая по своей сути является одновременно генератором и силовым транзистором. Универсальность MT позволяет облегчить плату — на ней располагается считанное число элементов.
Повышающий преобразователь MT3608 — микросхема DC-DC
Некоторые совмещают в себе оба типа, но это сказывается на КПД не в лучшую сторону.
Особенно радует ассортимент в китайских магазинах. Все они низкого качества, для сравнения их с качественными. Чтобы всю эту кучу подключить и запитать у меня есть блоки питания от ноутбуков на 12 В и 19V. Пришлось активно полистать Aliexpress в поисках низковольтных светодиодных драйверов.
Купить DC DC converter MT с регулировкой напряжения от 5 до 28 что конвертер включается при условии, что на вход подается напряжение по Step up DC DC converter MT работает на основе импульсной схемы.
Сегодня мы рассмотрим несколько схем несложных, даже можно сказать — простых, импульсных преобразователей напряжения DC-DC преобразователей постоянного напряжения одной величины, в постоянное напряжение другой величины Чем хороши импульсные преобразователи. Во-первых, они имеют высокий КПД, и во-вторых могут работать при входном напряжении ниже выходного. Импульсные преобразователи подразделяются на группы:. Для изготовления самодельных импульсных преобразователей лучше всего использовать специализированные интегральные микросхемы — они проще в сборке и не капризны при настройке.
Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Доработка преобразователя MT Доставка новых самоделок на почту Получайте на почту подборку новых самоделок.
Регистрация Вход. Ответы Mail.
В конструировании устройств на основе аппаратной платформы Arduino часто требуется неодинаковые напряжения питания для разных частей устройства, в такой ситуации рационально использовать готовые DC-DC преобразователи. Конструктивно преобразователь представляет собой печатную плату размером 25 х 25 мм, масса устройства 5,4 г. Видимо в данные на сайте производителя вкралась ошибка, либо у автора какая-то другая версия устройства, по тому, что максимальное выходное напряжение в ходе экспериментальной проверки не превысило 15 В даже на холостом ходу. Напряжения регулируется при помощи подстроечного резистора. На плате имеется индикатор подачи питания на вход модуля.
Qelectrotech построение схемы Добрый вечер.
Задача состоит в том, чтобы нарисовать данную схему. Однако на ней проводники дважды Нужен простенький
MT3608 DC-DC памятка | BayRepo. ХобТех — электроника, программирование, эксперименты, исследования
MT3608 DC-DC памятка
ЭлектроникаТаблицы
Повышающий DC-DC преобразователь на основе чипа MT3608. Выходное напряжение модуля регулируется подстрочным резистором.
- Технические характеристики:
- Максимальный выходной ток: 2А;
- Входное напряжение: 2…24В;
- Максимальное выходное напряжение: 28В;
- КПД: ≤93%;
- Размеры: 36 х 17 х 14мм.
Минимальное напряжение на входе, при котором еще происходит регулировка выходного напряжения: 2.4-2.
5 В
Некоторые значения при которых получаются приемлемые значения:
вход 2.5 В, выход — 5В, при потреблении тока к 80 мА выходное напряжение просело до 4.86В вход 7.2 В, выход — 20В, при потребелении тока 500 мА выходное напяжение просело до 19.6В.
Далее таблица, сила тока на выходе измерялась с точностью до 10 мА.
| Напряжение на входе, В | Нагрузка, Ом | Сила тока потребляемая схемой и нагрузкой, мА | Ожидаемое напряжение на выходе, В | Напряжение на выходе, В |
|---|---|---|---|---|
| 3 | 1047 | 20 | 6.33 | 6.33 |
| 3 | 947 | 20 | 6.33 | 6.32 |
| 3 | 847 | 20 | 6.33 | 6.33 |
| 3 | 747 | 20 | 6.33 | 6.31 |
| 3 | 647 | 30 | 6.33 | 6.33 |
| 3 | 547 | 30 | 6.33 | 6.29 |
| 3 | 447 | 40 | 6. 33 | 6.28 |
| 3 | 347 | 50 | 6.33 | 6.26 |
| 3 | 247 | 70 | 6.33 | 6.22 |
| 3 | 147 | 50 | 6.33 | 4.0 |
| 3 | 67 | 50 | 6.33 | 2.33 |
Приемлемые режимы работы до нагрузки 250 Ом.
| Напряжение на входе, В | Нагрузка, Ом | Сила тока потребляемая схемой и нагрузкой, мА | Ожидаемое напряжение на выходе, В | Напряжение на выходе, В |
|---|---|---|---|---|
| 3 | 1047 | 40 | 10 | 10 |
| 3 | 947 | 50 | 10 | 10 |
| 3 | 847 | 60 | 10 | 9.99 |
| 3 | 747 | 70 | 10 | 9.98 |
| 3 | 647 | 80 | 10 | 9.96 |
| 3 | 547 | 30 | 10 | 6. 15 |
| 3 | 447 | 40 | 10 | 5.79 |
| 3 | 347 | 40 | 10 | 5.27 |
| 3 | 247 | 30 | 10 | 4.33 |
| 3 | 147 | 40 | 10 | 3.33 |
| 3 | 67 | 50 | 10 | 2.27 |
Опять похожая картина с предыдущей таблицей, при достижении тока потребелния 80 мА идет просадка выходного напряжения.
| Напряжение на входе, В | Нагрузка, Ом | Сила тока потребляемая схемой и нагрузкой, мА | Ожидаемое напряжение на выходе, В | Напряжение на выходе, В |
|---|---|---|---|---|
| 3 | 1047 | 100 | 13.5 | 13.5 |
| 3 | 947 | 30 | 13.5 | 8.17 |
| 3 | 847 | 30 | 13.5 | 7.41 |
| 3 | 747 | 30 | 13.5 | 7 |
| 3 | 647 | 30 | 13. 5 | 6.61 |
| 3 | 547 | 30 | 13.5 | 6.21 |
| 3 | 447 | 30 | 13.5 | 5.5 |
| 3 | 347 | 30 | 13.5 | 5. |
| 3 | 247 | 30 | 13.5 | 4.8 |
| 3 | 147 | 30 | 13.5 | 4.3 |
Т.е при низком питающем напряжении у микросхемы высокое внутреннее потребление тока и нагрев.
| Напряжение на входе, В | Нагрузка, Ом | Сила тока потребляемая схемой и нагрузкой, мА | Ожидаемое напряжение на выходе, В | Напряжение на выходе, В |
|---|---|---|---|---|
| 4.5 | 1047 | 50 | 13.5 | 13.5 |
| 4.5 | 947 | 60 | 13.5 | 13.5 |
| 4.5 | 847 | 70 | 13.5 | 13.5 |
| 4.5 | 747 | 80 | 13.5 | 13. 49 |
| 4.5 | 647 | 90 | 13.5 | 13.46 |
| 4.5 | 447 | 110 | 13.5 | 13.44 |
| 4.5 | 447 | 150 | 13.5 | 13.39 |
| 4.5 | 347 | 250 | 13.5 | 13.22 |
| 4.5 | 247 | 180 | 13.5 | 8.99 |
В целом, микросхема отличная. при питании на входе выше 4.5 вольт, стабильно держит приемлемые нагрузки.
При низких питающих напряжениях(менее 4В) отлично подойдет для повышения напряжения для 5-ти вольтовых микроконтроллеров, с нагрузкой до 30-40 мА.
Добавить комментарий
Email *
Комментарий *
Следующая запись Предыдущая запись
Конструкция печатной платы— Повышающий преобразователь с питанием от батареи не обеспечивает достаточного тока
В техническом описании дросселя не указан ток насыщения, но указан максимальный постоянный ток:
При сопротивлении постоянному току 0,11 Ом при 1,23 А он будет рассеивать 0,16 Вт.
. Индуктор такого размера (7,3 мм x 7,3 мм) может рассеивать гораздо больше тепла без перегрева, поэтому я считаю, что максимальный постоянный ток указан не в отношении максимальной температуры, а в отношении магнитного насыщения.
Итак, у нас есть значение тока насыщения, и, к сожалению, оно слишком низкое, если вам нужно 1,5 А на выходе 5 В. Вы должны рассчитать пиковый ток катушки индуктивности и выбрать катушку индуктивности со спецификацией тока насыщения немного выше этого значения. Обратите внимание, что пиковый ток индуктора выше среднего входного тока, его необходимо рассчитать. Вот руководство.
Теперь схема…
Микросхема переключает ток катушки индуктивности между голубым и синим контурами, которые представляют собой «горячую петлю» и должны иметь очень тесную и короткую компоновку. Если возможно, синий и голубой пути должны быть как можно ближе друг к другу.
Также путь тока катушки индуктивности (зеленый) и путь между GND входных конденсаторов, выходных конденсаторов и микросхемы должны быть как можно плотнее.
Эта схема довольно плохая, я думаю, что заливка земли заставила вас думать, что «GND» был подключен везде, но посмотрите на путь, который ток должен пройти через заливку земли … это будет излучать много электромагнитных помех, и это, вероятно, выиграло вообще не работает, учитывая высокую частоту коммутации.
Для такой компоновки вы должны разместить микросхему, входные и выходные конденсаторы таким образом, чтобы контакты GND трех компонентов были соединены друг с другом очень близко и плотно. Затем поместите диод и катушку индуктивности.
Наивысший приоритет имеет горячий контур, затем катушка индуктивности и входной конденсатор, затем резисторы с низким приоритетом.
Если у вас есть заземляющая пластина на другой стороне, это проще, потому что вы можете использовать переходные отверстия, но если вы этого не сделаете, вам придется сделать очень хорошую одностороннюю разводку. На этой частоте коммутации практически требуется заземляющий слой.
..
Вы можете посмотреть рекомендации по компоновке в спецификациях других повышающих преобразователей в корпусах SOT23. Такие производители, как TI или AD, обычно дают хорошие подсказки.
Изменить: быстрое исправление макета
Проталкивание высокого тока di/dt (в данном случае прямоугольной волны тока > 1 МГц) в индуктивный путь (длинный путь обмотки) излучает много электромагнитных помех, но также вызывает напряжение шипы, которые появляются между различными точками, помеченными «GND» по пути. Это может привести к тому, что ваша микросхема DC-DC будет вести себя неправильно, например, если пики найдут свое место в обратной связи, микросхема может подумать, что выходное напряжение неправильное, и сделать что-то, чего вы не ожидаете (например, выключение).
Вы можете поцарапать паяльную маску, просверлить несколько отверстий и припаять провода через плату к плоскости заземления на другой стороне, чтобы создать переходные отверстия (зеленые точки на картинке) на важных контактах GND.
Это сделает намного более короткое и менее индуктивное соединение с землей.
Это должно решить некоторые, но не все проблемы электромагнитных помех, и я думаю, что это, вероятно, сработает, если вы используете подходящую катушку индуктивности.
Если вы переделываете доску, вы можете опубликовать вопрос «Проверьте мой макет» и попросить совета.
boost — Зачем нужен резистор 2,2 кОм в модуле MT3608?
спросил
Изменено 1 год, 11 месяцев назад
Просмотрено 642 раза
\$\начало группы\$
Я пытаюсь установить модуль MT3608 на свою плату. Я просмотрел его схему, которая четко описывает модуль.
Я вижу, что они использовали резистор 2,2 кОм в дополнение к потенциометру.
Из того, что я прочитал в таблице данных MT3608, это то, что ему нужно 0,6 В на выводе FB. Для этого есть делитель напряжения. Я не понимаю, почему в модуле используется дополнительный резистор 2,2 кОм. Это для безопасности? Кто-нибудь знает причину этого резистора?
Также я планирую использовать резистор с фиксированным номиналом (без потенциометра), так как выходное напряжение фиксировано и составляет 12 В. Должен ли я учитывать этот дополнительный резистор?
Кто-нибудь знает местную комбинацию резисторов, обеспечивающую соотношение R1/R2 19? Мне нужно для выхода 12В.
- резисторы
- усиление
\$\конечная группа\$
4
\$\начало группы\$
Резистор 2k2 предназначен для обеспечения минимального значения, регулируемого резистором R2.
R2 — триммер.
Если настроить R2 на минимум, то будет не менее 2к2Ом, что возможно является требованием микросхемы.
