Нива 2131 электрическая схема. Электрическая схема ВАЗ 2121 Нива: особенности устройства и диагностика неисправностей

Как устроена электрическая схема ВАЗ 2121 Нива. Какие основные элементы входят в электрооборудование автомобиля. Чем отличаются схемы карбюраторных и инжекторных версий. Как выявить и устранить типичные неисправности электрики Нивы.

Особенности электрической схемы ВАЗ 2121 Нива

Электрооборудование автомобиля ВАЗ 2121 Нива имеет ряд характерных особенностей:

• Выполнено по однопроводной схеме — отрицательные выводы соединены с кузовом («массой»)
• Номинальное напряжение бортовой сети — 12 В
• При неработающем двигателе питание от аккумулятора, при работающем — от генератора
• Большинство цепей защищено плавкими предохранителями
• Мощные потребители подключаются через реле

Рассмотрим подробнее основные элементы электросхемы Нивы и их назначение.

Ключевые компоненты электрооборудования ВАЗ 2121

В электрическую схему Нивы входят следующие основные узлы и устройства:

• Аккумуляторная батарея — основной источник питания при неработающем двигателе
• Генератор — вырабатывает электроэнергию при работе двигателя
• Стартер — обеспечивает пуск двигателя
• Система зажигания — отвечает за воспламенение топливной смеси

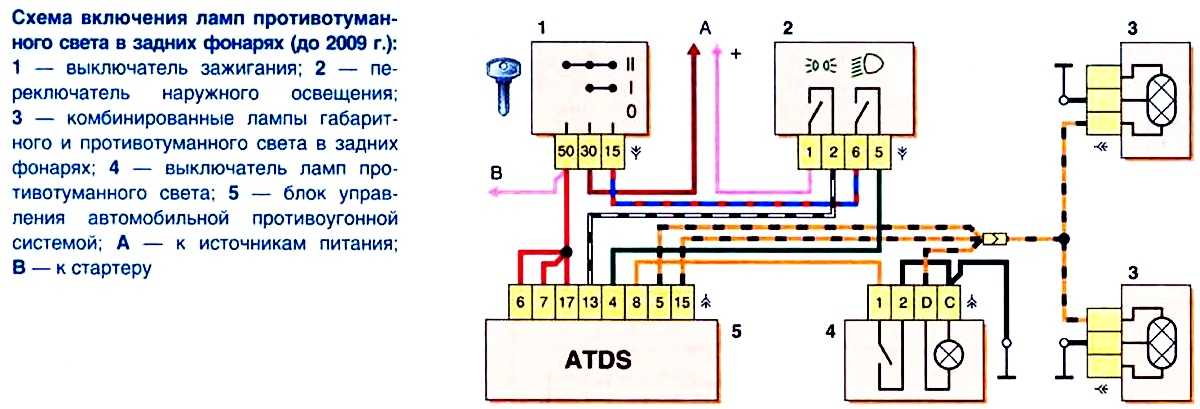

• Приборы освещения и сигнализации
• Контрольно-измерительные приборы
• Электродвигатели стеклоочистителей, отопителя и др.
• Блоки предохранителей и реле

Рассмотрим назначение и принцип работы некоторых ключевых элементов подробнее.

Система электропитания ВАЗ 2121

Основные компоненты системы электропитания Нивы:

• Аккумуляторная батарея — обеспечивает питание потребителей при неработающем двигателе и его пуск
• Генератор — вырабатывает электроэнергию при работе двигателя
• Регулятор напряжения — поддерживает напряжение бортовой сети в заданных пределах
• Провода и предохранители

При запуске двигателя электроэнергия поступает от аккумулятора. После запуска генератор обеспечивает питание потребителей и заряд АКБ.

Система зажигания ВАЗ 2121

В карбюраторных версиях Нивы применяется классическая контактная система зажигания, включающая:

• Катушку зажигания
• Прерыватель-распределитель
• Свечи зажигания
• Высоковольтные провода

В более поздних модификациях используется бесконтактная система зажигания с датчиком Холла вместо механических контактов.

Отличия электросхем карбюраторных и инжекторных версий Нивы

Основные различия в электрооборудовании карбюраторных и инжекторных модификаций ВАЗ 2121:

• В инжекторных версиях добавляется электронный блок управления двигателем
• Появляются датчики системы управления (массового расхода воздуха, положения дроссельной заслонки и др.)
• Устанавливаются электромагнитные форсунки вместо карбюратора
• Применяется электрический бензонасос вместо механического
• Используется более мощный генератор

Это усложняет электросхему, но повышает эффективность и экономичность двигателя.

Типичные неисправности электрооборудования ВАЗ 2121

Наиболее распространенные проблемы с электрикой Нивы:

• Разряд или выход из строя аккумулятора
• Неисправность генератора или регулятора напряжения
• Отказ стартера
• Перегорание предохранителей
• Окисление контактов и обрывы проводов
• Выход из строя реле
• Неисправности системы зажигания

При появлении признаков неисправности электрооборудования необходимо провести диагностику и устранить причину.

Диагностика электрооборудования ВАЗ 2121

Для выявления неисправностей электросистемы Нивы можно использовать следующие методы:

• Визуальный осмотр проводки и контактных соединений
• Проверка напряжения аккумулятора и генератора мультиметром
• Контроль работы стартера
• Проверка предохранителей
• Диагностика системы зажигания специальными тестерами
• Компьютерная диагностика инжекторных версий

При отсутствии опыта и специального оборудования лучше обратиться в автосервис для точной диагностики.

Рекомендации по обслуживанию электрооборудования ВАЗ 2121

Для поддержания электросистемы Нивы в исправном состоянии рекомендуется:

• Регулярно проверять уровень и плотность электролита в АКБ
• Контролировать надежность крепления клемм аккумулятора
• Проверять натяжение ремня генератора
• Своевременно заменять свечи и высоковольтные провода
• Очищать от загрязнений контакты и разъемы
• Устранять повреждения изоляции проводов
• Заменять вышедшие из строя предохранители и реле

Своевременное обслуживание поможет избежать серьезных неисправностей электрооборудования.

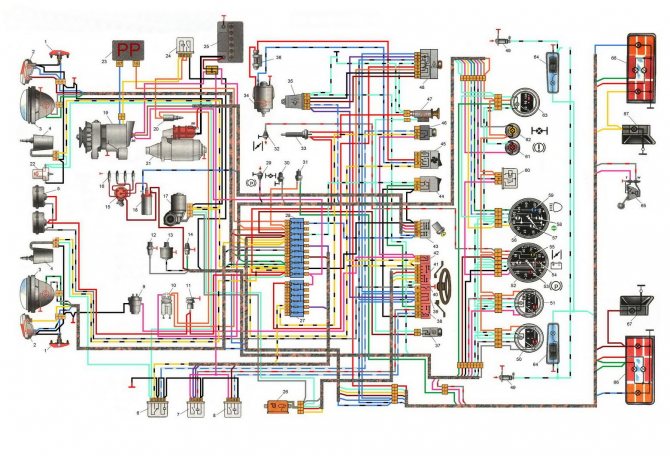

Электрическая схема автомобиля нива. Электрическая схема автомобиля нива Схема электрической проводки в ваз 2121

Описание
Картинка кликабельна. Откройте в новой вкладке и изучайте.

1 – боковые указатели поворота;
2 – передние фонари;
3 – фары;
4 – электродвигатели очистителей фар;
5 – звуковые сигналы;
6 – реле включения очистителей и омывателя фар;
7 – реле включения ближнего света фар;
8 – реле включения дальнего света фар;
9 – электродвигатель омывателя ветрового стекла;
10 – датчик недостаточного уровня тормозной жидкости;
11 – штепсельная розетка переносной лампы;
12 – датчик контрольной лампы давления масла;
13 – датчик указателя давления масла;
14 – датчик указателя температуры охлаждающей жидкости;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электродвигатель стеклоочистителя;
18 – катушка зажигания;
19 – генератор;
20 – запорный клапан карбюратора;
21 – стартер;
22 – электродвигатель омывателя фар;
23 – регулятор напряжения;
24 – реле контрольной лампы заряда аккумуляторной батареи;
25 – аккумуляторная батарея;
26 – реле стеклоочистителя;
27 – дополнительный блок предохранителей;
28 – основной блок предохранителей;
29 – выключатель контрольной лампы стояночного тормоза;
30 – выключатель контрольной лампы блокировки дифференциала;
31 – выключатель света заднего хода;
32 – выключатель контрольной лампы воздушной заслонки карбюратора;
33 – выключатель стоп-сигнала;
34 – электродвигатель отопителя;
35 – реле-прерыватель указателей поворота и аварийной сигнализации;
36 – дополнительный резистор электродвигателя отопителя;
37 – выключатель освещения приборов;
38 – переключатель света фар;
39 – переключатель указателей поворота;
40 – выключатель звуковых сигналов;
41 – переключатель стеклоочистителя;
42 – выключатель омывателя ветрового стекла;
43 – выключатель зажигания;
44 – выключатель наружного освещения;
45 – переключатель отопителя;
46 – выключатель очистителей и омывателя фар;
47 – прикуриватель;
41 – выключатель аварийной сигнализации;
49 – выключатели плафонов, расположенные в стойках дверей;
50 – указатель давления масла с контрольной лампой недостаточного давления;
51 – указатель уровня топлива с контрольной лампой резерва топлива;
52 – тахометр;
53 – контрольная лампа стояночного тормоза;
54 – контрольная лампа заряда аккумуляторной батареи;
55 – контрольная лампа воздушной заслонки карбюратора;
56 – спидометр;
57 – контрольная лампа наружного освещения;
58 – контрольная лампа указателей поворота;
59 – контрольная лампа дальнего света фар;
60 – реле-прерыватель контрольной лампы стояночного тормоза;
61 – контрольная лампа уровня тормозной жидкости;
62 – контрольная лампа блокировки дифференциала;
63 – указатель температуры охлаждающей жидкости;
64 – плафоны;
65 – датчик указателя уровня и резерва топлива;
66 – задние фонари;
67 – фонари освещения номерного знака.

Описание

Электрооборудование нива 2121 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть нива 2121 – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями . Электродвигатели моторедукторов ваз 2121 (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания, пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Мощные потребители (стартер, фары, электродвигатели нива 2131 вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя нива 2121).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Средняя оценка: 5,00 (4 из 5)

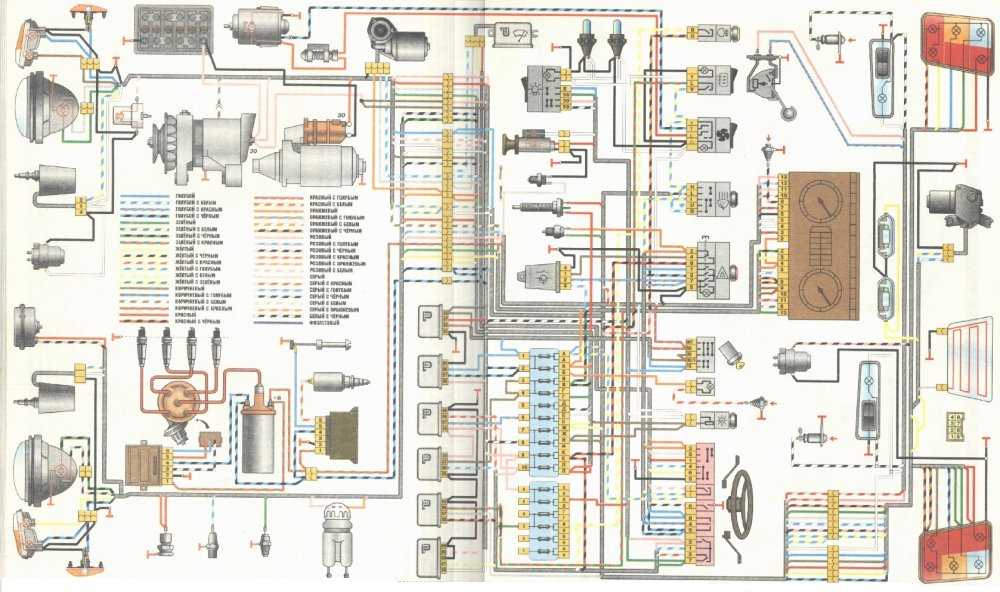

Нажмите для увеличения (259 КБайт)

Условные графические обозначения на схеме

1. Боковые указатели поворота.
2. Передние фонари.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
7. Реле включения ближнего света фар.
8. Реле включения дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы

12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

Отсканировал Invisible (2121). Текст подготовил ALER

1. Передние фонари; 2. Фары; 3. Электродвигатели очистителей фар; 4. Звуковой сигнал; 5. Электродвигатель омывателя фар; 6. Электродвигатель омывателя ветрового стекла; 7. Генератор; 8. Боковые указатели поворота; 9. Аккумуляторная батарея; 10. Электродвигатель отопителя; 11. Дополнительный резистор электродвигателя отопителя; 12. Реле-прерыватель очистителя ветрового стекла; 13. Стартер; 14. Электродвигатель очистителя ветрового стекла; 15. Концевой выключатель карбюратора; 16. Электромагнитный клапан карбюратора; 17. Блок управления электромагнитным клапаном карбюратора; 18. Коммутатор; 19. Свечи зажигания; 20. Датчик-распределитель зажигания; 21. Датчик контрольной лампы давления масла; 22. Датчик указателя температуры; 23. Штепсельная розетка для переносной лампы; 24. Катушка зажигания; 25.

Датчик контрольной лампы уровня тормозной жидкости; 26. Реле включения очистителей и омывателя фар; 27. Реле включения обогрева заднего стекла; 28. Реле включения дальнего света фар; 29. Реле включения ближнего света фар; 30. Реле включения зажигания; 31. Реле включения стартера; 32. Выключатель контрольной лампы блокировки дифференциала; 33. Переключатель наружного освещения; 34. Прикуриватель; 35. Выключатель стоп-сигнала; 36. Выключатель света заднего хода; 37. Реле-прерыватель указателей поворота и аварийной сигнализации; 38. Основной блок предохранителей; 39. Дополнительный блок предохранителей; 40. Лампы подсветки рычагов управления отопителем; 41. Выключатель заднего противотуманного света; 42. Выключатель обогрева заднего стекла; 43. Переключатель электродвигателя отопителя; 44. Переключатель очистителя и омывателя заднего стекла; 45. Выключатель аварийной сигнализации; 46. Выключатель зажигания; 47. Контрольная лампа воздушной заслонки карбюратора; 48. Выключатель освещения приборов; 49. Подрулевой трехрычажный переключатель; 50. Выключатель контрольной лампы воздушной заслонки карбюратора; 51. Электродвигатель омывателя заднего стекла; 52. Выключатели плафонов, расположенные в стойках дверей; 53. Плафоны освещения салона; 54. Комбинация приборов; 55. Фонари освещения номерного знака; 56. Выключатель контрольной лампы стояночного тормоза; 57. Датчик указателя уровня и резерва топлива; 58. Задние фонари; 59. Электродвигатель очистителя заднего стекла; 60. Элемент обогрева заднего стекла.

А. Порядок условной нумерации штекеров в колодках трехрычажного переключателя.

Корректная работа автомобильного двигателя возможна только при рабочем состоянии электрики и оборудования. Неисправности, связанные с проводкой, могут привести к невозможности езды на автомобиле, особенно если речь идет об отечественных машинах. Разберем, что представляет собой электросхема ВАЗ 2121 и в чем заключается отличие между сетью в карбюраторных и инжекторных авто.

[ Скрыть ]

Различия электросхем

В зависимости от модели автомобиля, схемы электрооборудования могут отличаться между собой.

Индексные обозначения

О чем свидетельствует индекс в названии модели:

1. 21213. Этоавтомобиль, оборудованный карбюраторным силовым агрегатом. Объем двигателя равен 1,7 л. Авто с таким индексом могут оснащаться 1,8-литровым ДВС.
2. 21214 и 212140. В этих моделях используется такой же мотор с аналогичным объемом, однако транспортное средство оборудуется системой впрыска топлива.
3. 21215. Эта модель отечественных авто разработана для экспорта, в основном такие машины продавались за рубежом. В отличие от транспортных средств, выпускающихся для стран СНГ, 21215 оборудовались дизельными двигателями от производителя Ситроен.
4. 21073. Основное отличие заключается в наличииинжекторногодвигателя сфорсунками, но эта же модель может оснащаться карбюраторными агрегатами «Solex». Различиеэлектросхемытакже заключается в использовании БСЗ — бесконтактного зажигания.
5. 2131 и 21310. Эти модели могут оснащаться разными двигателями, но их основное отличие от другихНивзаключается в удлиненном пятидверном кузове.

Канал Нивоводство в своем ролике показал, как можно сделать дополнительную массу в электросети автомобиля Нива.

Основные отличия

Каково различие электрических схем старого и нового образца в моделях:

1. В Нивах 21213 устанавливается монтажный блок предохранителей, в которых используются устройства на ножках. Изменилась рабочая площадка блока.
2. Различие заключается в наличии механизма экономии холостых оборотов, которым комплектуется система питания. Для нормального ее функционирования в моторном отсеке располагается дополнительный штекер с проводами.
3. Использование бесконтактной системы зажигания. Важным компонентом БСЗ считается микроконтроллер.
4. Разные модели авто оборудуются различными генераторными устройствами, все зависит от типа силового агрегата.
5. Модель 21214 оснащается двумя вентиляторами охлаждения радиатора. Из-за этого электросхема также имеет отличия.

Схемы на Ниве с карбюраторным двигателем

Ниже приведено фото схемы автомобиля с двигателем карбюратор в хорошем качестве.

Электрическая схема Нивы с карбюраторным мотором

Разберемся с описанием электросхемы:

1. Фонари боковых поворотных указателей.
2. Передняя оптика.
3. Форы головного освещения.
4. Электродвигатели системы очистки передней оптики.
5. Устройство звуковых сигналов.
6. Реле, предназначенное для активации механизма очистки оптики.
7. Реле активации фонарей ближнего освещения.
8. Реле, использующееся для активации фар дальнего освещения.
9. Электрический мотор системы очистки лобового стекла.
10. Электрический контроллер, который определяет недостаток тормозной жидкости.
11. Специальная розетка для подключения переносной лампочки.
12. Контроллер индикатора недостаточного давления моторной жидкости.
13. Контроллер определения давления смазочного вещества.
14. Электрический регулятор указателя температуры хладагента в системе охлаждения, выводит показания на приборную панель в салоне машины.
15. Устройство распределителя зажигания.
16. Свечи, расположенные в моторном отсеке.
17. Электрический мотор системы стеклоочистки.
18. Катушка системы зажигания, устанавливается в моторном отсеке.
19. Непосредственно генератор. Поломка реле регулятора, а также обрыв приводного ремешка приведут к неработоспособности устройства. Пока генератор не будет отремонтирован, все электрооборудование питается от аккумулятора. Когда батарея сядет, запуск двигателя осуществить не получится.
20. Запорный элемент карбюраторного устройства.
21. Стартерный механизм.
22. Еще один электрический мотор системы очистки оптики.
23. Регуляторное устройство напряжения. Его поломка приведет к скачкам тока в бортовой сети.
24. Устройство реле контроля индикатора заряда аккумулятора.
25. Реле, защищающее электрическую цепь системы очистки стекла.
26. Вспомогательный монтажный блок с предохранительными элементами.
27. Главный предохранительный блок.
28. Устройство деактивации контрольного индикатора ручного тормоза.
29. Устройство деактивации светового индикатора устройства блокировки дифференциала.
30. Механизм отключения освещения, которое включается при активации заднего хода.
31. Устройство деактивации светового индикатора воздушной заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении подсоса.
32. Устройство деактивации стоповых огней.
33. Электрический моторчик системы отопителя. Его поломка приведет к нерабочему состоянию печки.
34. Реле поворотных указателей, а также световой сигнализации.
35. Вспомогательный резистор устройства электрического мотора печки.
36. Устройство деактивации освещения контрольного щитка.
37. Механизм переключения освещения оптики. Задействуется, когда водитель переходит с габаритных огней на ближний, дальний свет, и наоборот.
38. Устройство отключения звуковых сигналов.
39. Механизм переключения системы стеклоочистки. Его активация позволяет изменить скорость работы дворников.
40. Устройство отключения системы очистки лобового стекла.
41. Замок зажигания.
42. Устройство отключения внешнего освещения.
43. Механизм переключения печки, задействуется, когда необходимо изменить скорость работы отопительного устройства.
44. Устройство отключения механизмов очистки и омывателя оптики.
45. Прикуриватель.
46. Механизм отключений световой сигнализации.
47. Устройство отключения источников освещения, которые находятся в стойках дверей.
48. Контроллер давления смазочной жидкости с индикатором нехватки давления в системе.
49. Контроллер уровня горючего в бензобаке с индикатором резерва. Выводит показания на контрольный щиток автомобиля. Индикатор задействуется, когда в системе остается мало горючего.
50. Тахометр. Позволяет водителю узнать, с какой скоростью вращается коленчатый вал мотора.
51. Контрольный индикатор ручного тормоза.
52. Индикатор аккумулятора. Включается, когда АКБ разряжается. Говорит о необходимости заряда либо ремонта батареи.
53. Световой индикатор воздушной заслонки карбюраторного устройства.
54. Спидометр, показывает скорость передвижения на авто.
55. Индикатор активации внешнего освещения.
56. Индикатор указателя поворотных огней.
57. Индикатор дальнего освещения оптики. Включается на приборной панели при ее активации.
58. Устройство реле индикатора ручного тормоза. Выводит показания на приборную панель.
59. Индикатор уровня тормозной жидкости. Загорается при ее нехватке.
60. Световой индикатор системы блокировки дифференциала.
61. Световой индикатор температуры хладагента.
62. Плафоны освещения в салоне автомобиля.
63. Контроллер указателя уровня горючего и оставшегося резерва.
64. Задняя оптика.
65. Лампочки освещения автомобильного номера.

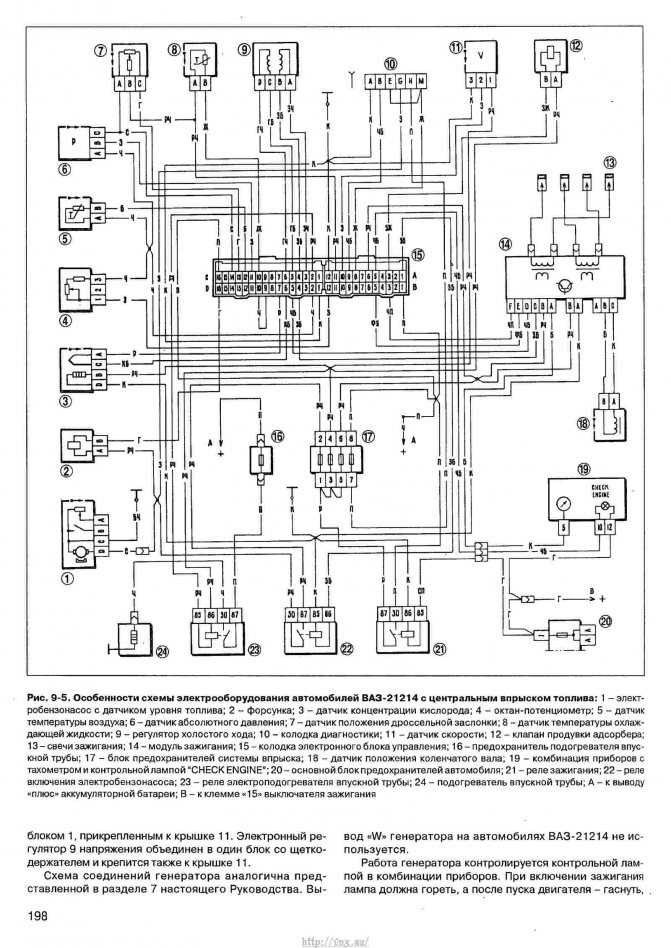

Схемы на Ниве с инжекторным двигателем

Принципиальное отличие карбюраторной электросхемы от инжекторной заключается в использовании усовершенствованной системы управления силовым агрегатом.

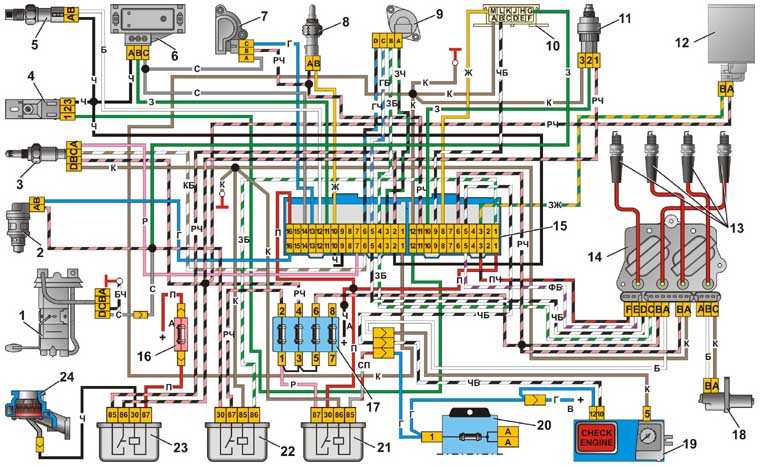

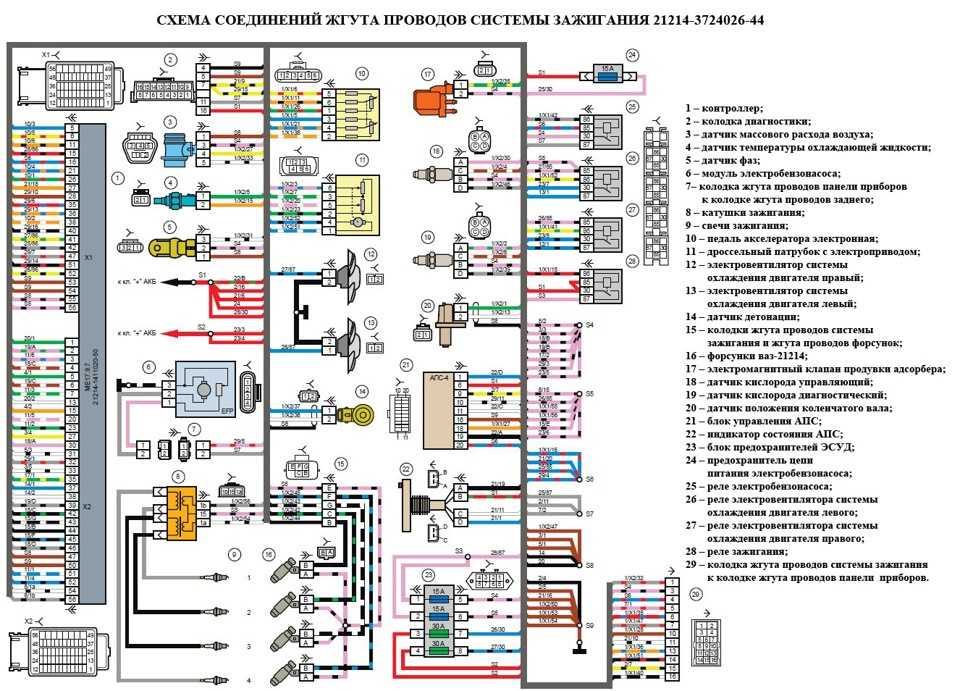

Схема системы управления двигателем инжекторной Нивы

Рассмотрим интерактивную схему СУД инжектора на 8 клапанов:

1. Устройство продувки адсорбера.
2. Дроссельный механизм.
3. Контроллер, определяющий температурный режим двигателя, его показания основаны на температуре хладагента в системе охлаждения.
4. Вентилирующее устройство радиатора, расположенное справа от двигателя.
5. Такой же вентилятор, только установленный слева от силового агрегата.
6. Катушка системы зажигания, располагается в моторном отсеке.
7. Свечи с подключенными высоковольтными проводами.
8. Контроллер расхода воздушного потока, поступающего для формирования горючей смеси.
9. Контроллер положения коленвала. При его выходе из строя двигатель не запустится.
10. Жгут с проводами, подключенный к контроллеру концентрации кислорода.
11. Управляющий контроллер кислорода.
12. Регулятор фаз или датчик распределительного вала.
13. Контроллер детонации. Влияет на частоту холостых оборотов.
14. Жгут, подключенный к проводке подключения форсунок.
15. Непосредственно сами форсунки системы.
16. Обозначение педали газа, расположенной в салоне.
17. Жгут с проводкой, подключенной к контрольному щитку.
18. Основное реле.
19. Защитный элемент правого вентилирующего устройства.
20. Аналогичный компонент, защищающий электроцепь левого вентилятора.
21. Реле, обеспечивающее рабочее состояние цепи бензонасоса. Его поломка приведет к тому, что насосное устройство не сможет работать, в результате запуск двигателя невозможен.
22. Предохранительный элемент, отвечающий за насос.
23. Соединительный разъем, к которому подключен бензонасос в модуле.
24. Диагностический разъем, используется для поиска неисправностей в работе разных систем автомобиля.
25. Штекер подключения электропроводки к заземлению.
26. Монтажный блок с предохранительными элементами, обеспечивающими рабочее состояние системы управления силовым агрегатом.
27. Разъем, к которому подключена электропроводка контрольной лампы рабочей состояния АПС.
28. Разъем с подключенной проводкой катушки связи этой же системы.
29. Управляющий модуль машинной сигнализации, с его помощью осуществляется настройка противоугонного устройства.
30. Разъем с подключенной колодкой проводки, идущей от диагностического контроллера концентрации кислорода.
31. Диагностический контроллер.
32. Центральный модуль управления мотором. В этих моделях авто используются ЭБУ Бош 17.9.7.

Также на схеме есть символ А — в этом месте жгут с проводкой переходит из подкапотного пространства в салон автомобиля.

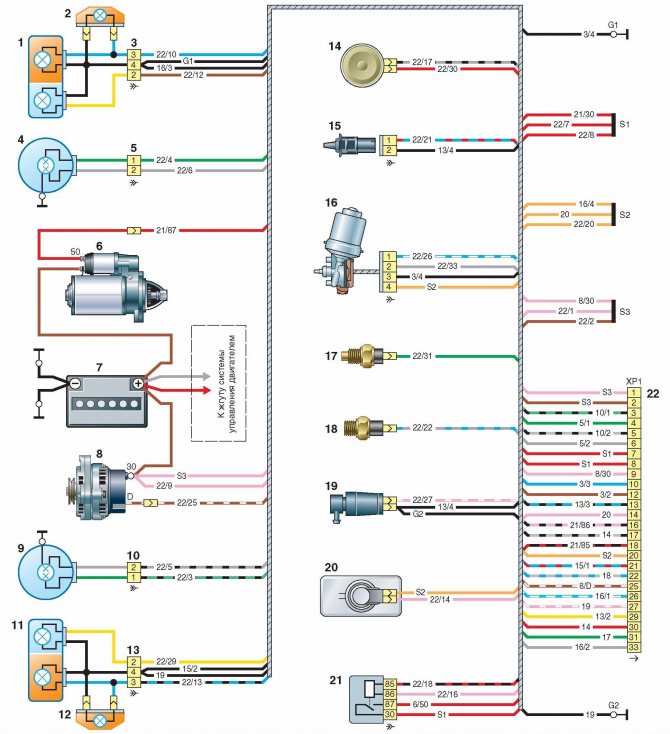

1. Схема жгута на приборной панели авто 2. Задняя часть схемы инжекторной Нивы

Причины неисправности электрооборудования

Разберем основные причины, по которым электрооборудование может не работать:

1. Разряженный или вышедший из строя аккумулятор. По причине поврежденной АКБ завести двигатель автомобиля получится только «с толкача». Неисправность аккумулятора можно определить по загоревшемуся на приборной панели индикатору разряда в виде батареи. При поиске неполадок рекомендуем в первую очередь проверить внешнее состояние устройства — на нем не должно быть дефектов или повреждений, которые способствуют утечке электролита. Также надо проверить объем рабочего раствора внутри АКБ — жидкость должна покрывать все банки. При необходимости в аккумулятор добавляется дистиллированная вода. Проверяются клеммы — иногда причина нерабочего состояния АКБ заключается в отключении контактов, связанном с вибрацией при тряске, а также их окислении.
2. Поломка генераторного устройства. Если генератор ломается, он не сможет обеспечить рабочее состояние электрического оборудования. Все приборы будут питаться от аккумулятора, пока тот впоследствии окончательно не разрядится. Для поиска неисправности генератор придется демонтировать и разбирать, поврежденные элементы подлежат замене.
3. Скачки напряжения. Причин такой проблемы может быть множество. Часто скачки напряжения происходят в результате выхода из строя реле регулятора или использовании оборудования, которое не соответствует рабочим характеристикам электрической цепи. К примеру, если установить в прикуриватель разветвитель, это приведет к скачкам напряжения и выходу из строя устройства.
4. Перегорание предохранительных элементов. Устройства используются для защиты электрических приборов от перенапряжения. Если в сети происходят скачки, предохранители выходят из строя первыми. Нельзя менять детали на устройства, сделанные своими руками. Иногда автовладельцы заменяют предохранители на монетки или перемычки, сделанные из проволоки. Не советуем этого делать, чтобы не допустить перенапряжения.
5. Обрыв проводов. Чаще всего такой неисправности подвержены электроцепи, которые уложены в районе движущихся частей кузова. Происходит перегибание проводов, в результате чего они не могут проводить электрический ток.
6. Выход из строя самого оборудования, к примеру, лампочек в фарах, магнитолы, электрического двигателя печки. Источники освещения подлежат замене, а такие устройства, как электромотор или автомагнитола, можно попробовать отремонтировать. Лучше доверить эту процедуру квалифицированным электрикам.
7. Утечка тока. Такая проблема происходит при повреждении изоляции проводов. Необходимо найти ту часть электроцепи, где нарушен изоляционный слой и заново ее обтянуть изолентой.
8. Повреждение контактов либо их окисление. Если в работе оборудования появляются проблемы, проверяйте контактные элементы на разъемах с проводкой. При их обгорании требуется диагностика электрических цепей на предмет наличия скачков напряжения. Если контакты окислились, то их надо просто зачистить.

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

[ Скрыть ]

Индексные обозначения Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема , а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

• в моделях 21213 используется генераторный узел модели 371.3701;
• в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Фотогалерея «Электросистемы внедорожников»

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.

Видео «Укладка проводки в спортивную версию Нивы»

Подробнее об этом процессе вы можете узнать из видео (автор — канал Suprotec Racing).

Электрическая схема автомобиля ваз 2121. Электрическая схема автомобиля нива

Нажмите для увеличения (259 КБайт)

Условные графические обозначения на схеме

1. Боковые указатели поворота.
2. Передние фонари.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
7. Реле включения ближнего света фар.
8. Реле включения дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

Отсканировал Invisible (2121). Текст подготовил ALER

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

[ Скрыть ]

Индексные обозначения Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема , а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

• в моделях 21213 используется генераторный узел модели 371.3701;
• в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412. 3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Фотогалерея «Электросистемы внедорожников»

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.

Видео «Укладка проводки в спортивную версию Нивы»

Подробнее об этом процессе вы можете узнать из видео (автор — канал Suprotec Racing).

Нажмите для увеличения (259 КБайт)

Условные графические обозначения на схеме

1. Боковые указатели поворота.

2. Передние фонари.

4. Электродвигатели очистителей фар.

5. Звуковые сигналы.

6. Реле включения очистителей и омывателя фар.

7. Реле включения ближнего света фар.

8. Реле включения дальнего света фар.

9. Электродвигатель омывателя фар.

10. Датчик недостаточного уровня тормозной жидкости.

11. Штепсельная розетка переносной лампы

12. Датчик контрольной лампы давления масла.

13. Датчик указателя давления масла.

14. Датчик указателя температуры охлаждающей жидкости.

15. Распределитель зажигания.

16. Свечи зажигания.

17. Электродвигатели стеклоочистителя.

18. Катушка зажигания.

19. Генератор.

20. Запорный клапан карбюратора.

21. Стартер.

22. Электродвигатель омывателя ветрового стекла.

23. Регулятор напряжения.

24. Реле контрольной лампы заряда аккумуляторной батареи.

25. Аккумуляторная батарея.

26. Реле стеклоочистителя.

27. Дополнительный блок предохранителей.

28. Основной блок предохранителей.

29. Выключатель контрольной лампы стояночного тормоза.

30. Выключатель контрольной лампы блокировки дифференциала.

31. Выключатель света заднего хода.

32. Выключатель контрольной лампы воздушной заслонки карбюратора.

33. Выключатель стоп-сигнала.

34. Электродвигатель отопителя.

35. Реле-прерыватель указателей поворота и аварийной сигнализации.

36. Дополнительный резистор электродвигателя отопителя.

37. Выключатель освещения приборов.

38. Переключатель света фар.

39. Переключатель указателей поворота.

40. Выключатель звуковых сигналов.

41. Переключатель стеклоочистителя.

42. Выключатель омывателя ветрового стекла.

43. Выключатель зажигания.

44. Выключатель наружного освещения.

45. Переключатель отопителя.

46. Выключатель очистителей и омывателя фар.

47. Прикуриватель.

48. Выключатель аварийной сигнализации.

49. Выключатели плафонов, расположенные в стойках дверей.

50. Указатель давления масла с контрольной лампой недостаточного давления.

51. Указатель уровня топлива с контрольной лампой резерва топлива.

52. Тахометр.

53. Контрольная лампа стояночного тормоза.

54. Контрольная лампа заряда аккумуляторной батареи.

55. Контрольная лампа воздушной заслонки карбюратора.

56. Спидометр.

57. Контрольная лампа наружного освещения.

58. Контрольная лампа указателей поворота.

59. Контрольная лампа дальнего света фар.

60. Реле-прерыватель контрольной лампы стояночного тормоза.

61. Контрольная лампа уровня тормозной жидкости.

62. Контрольная лампа блокировки дифференциала.

63. Указатель температуры охлаждающей жидкости.

64. Плафоны.

65. Датчик указателя уровня и резерва топлива.

66. Задние фонари.

67. Фонари освещения номерного знака.

Отсканировал Invisible (2121). Текст подготовил ALER

В случае короткого замыкания они мгновенно перегорают и размыкают соединение, отключая защищаемое оборудование.

Применение предохранителей на автомобиле Нива 2121 имеет ряд своих особенностей:

• все электродвигатели моторедукторов, осуществляющих управление стеклоочистителями, надежно защищены плавкими вставками, которые могут использоваться многоразово. Они относятся к биметаллическому типу и срабатывают полностью в автоматическом режиме;
• для сведения к минимуму риска короткого замыкания в цепи оборудования для подачи питания на систему впрыска топлива используются предохранители с проводом сечением 1 мм Такие вставки перегорают мгновенно, размыкая сеть и полностью исключая самовозгорание;
• цепи такого оборудования, как аккумуляторная батарея, систем зажигания и запуска двигателя, генератора, в защите не нуждаются, поэтому предохранители в них не интегрируются вообще;
• система подачи питания на электрический вентилятор радиатора охлаждения защищается вставкой, выдерживающей силу тока и более ампер;
• электрический бензонасос, оптическое оборудование, двигатель электровентилятора и другие потребители повышенной мощности присоединяются к бортовой сети через специальное реле, оснащенное собственным предохранителем, и не нуждаются в какой-либо дополнительной защите;
• плавкие предохранители на 15 ампер устанавливаются для защиты электрических цепей электронного блока управления, бензонасоса и главного реле системы впрыска топлива.

Расположение предохранителей

Все плавкие вставки, используемые в электрической схеме автомобиля Нива 2121, разделены на две группы. Они размещаются в блоках предохранителей, расположенных под приборной панелью справа от водительского кресла. В руководстве по эксплуатации транспортного средства вы можете без труда найти описание каждого из этих защитных устройств, а также их технические характеристики.

Если в вашем автомобиле вышло из строя какое-либо электрическое оборудование, в первую очередь необходимо проверить исправность предохранителя. Для этого очень важно соблюдать следующие правила безопасности:

• прежде чем осуществлять замену плавкой вставки, необходимо выявить и устранить причину ее выхода из строя;
• ни в коем случае нельзя устанавливать предохранители, не соответствующие требованиям производителя авто;
• категорически запрещено замыкать контакты вставок какими-либо металлическими предметами;
• нельзя извлекать предохранители из блока с помощью отвертки или ножа, не отключив предварительно подачу питания.

Нажмите для увеличения (259 КБайт)

Условные графические обозначения на схеме

1. Боковые указатели поворота.
2. Передние фонари.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
7. Реле включения ближнего света фар.
8. Реле включения дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

Отсканировал Invisible (2121). Текст подготовил ALER

Электросхема автомобиля Нива.

Схема электрооборудования автомобиля Нива Схема электрооборудования ваз 2121

Описание
Картинка кликабельна. Откройте в новой вкладке и изучите.

1 — указатели поворота боковые;
2 — фонари передние;
3 — фары;
4 — электродвигатели фароочистителей;
5 — звуковые сигналы;
6 — реле включения очистителей и омывателей фар;
7 — реле включения ближнего света фар;
8 — реле включения дальнего света фар;
9 — электродвигатель стеклоомывателя;
10 — датчик недостаточного уровня тормозной жидкости;
11 — патрон переносной лампы;
12 — датчик контрольной лампы давления масла;
13 — Датчик указателя давления масла;
14 — датчик указателя температуры охлаждающей жидкости;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электродвигатель стеклоочистителя;
18 — катушка зажигания;
19 — генератор;
20 — кран запорный карбюратора;
21 — стартер;
22 — электродвигатель омывателя фар;
23 — регулятор напряжения;
24 — реле контрольной лампы заряда аккумуляторной батареи;
25 — аккумуляторная батарея;
26 — реле стеклоочистителя;
27 — дополнительный блок предохранителей;
28 — блок главных предохранителей;
29 — выключатель контрольной лампы стояночного тормоза;
30 — выключатель контрольной лампы блокировки дифференциала;
31 — выключатель фонарей заднего хода;
32 — выключатель контрольной лампы воздушной заслонки карбюратора;
33 — выключатель стоп-сигналов;
34 — электродвигатель отопителя;
35 — реле-прерыватель указателей поворотов и сигнализации;
36 — добавочный резистор электродвигателя отопителя;
37 — выключатель освещения приборов;
38 — выключатель фар;
39 — переключатель указателей поворота;
40 — выключатель звукового сигнала;
41 — переключатель стеклоочистителей;
42 — выключатель стеклоомывателя;
43 — замок зажигания;
44 — выключатель наружного освещения;
45 — выключатель отопителя;
46 — выключатель очистителей и омывателей фар;
47 — прикуриватель;
41 — выключатель сигнализации;
49 — выключатели света, расположенные в дверных стойках;
50 — Индикатор давления масла с контрольной лампой недостаточного давления;
51 — указатель уровня топлива с контрольной лампой резерва топлива;
52 — тахометр;
53 — контрольная лампа стояночного тормоза;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа воздушной заслонки карбюратора;
56 — спидометр;
57 — контрольная лампа наружного освещения;
58 — контрольная лампа указателей поворота;
59 — контрольная лампа дальнего света фар;
60 — реле-прерыватель контрольной лампы стояночного тормоза;
61 — контрольная лампа уровня тормозной жидкости;
62 — контрольная лампа блокировки дифференциала;
63 — указатель температуры охлаждающей жидкости;
64 — плафоны;
65 — датчик указателя уровня и резерва топлива;
66 — фонари задние;
67 — подсветка номерного знака.

Описание

Электрооборудование Нивы 2121 выполнено по однопроводной схеме: минусовые клеммы источников и потребителей электроэнергии соединены с «землей» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть Нивы 2121 – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенной в выпрямителе и электронном регуляторе напряжения. Аккумулятор заряжается во время работы.

Большинство электрических цепей имеют предохранители . Электродвигатели мотор-редукторов ВАЗ 2121 (стеклоочистители, стекло багажника, фары — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания, пуска двигателя, цепь «генератор — замок зажигания — блок предохранителей» не защищены. Мощные потребители (стартер, фары, электродвигатели вентиляторов охлаждения Нива 2131, электробензонасос и др.) подключаются через реле.

Предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и цепи, которые они защищают, приведены в таблице.

Предохранители системы впрыска ВАЗ 2131 расположены в отдельном блоке на левой боковине под панелью приборов.

Предохранитель А на 30 А защищает цепь питания вентиляторов радиатора, а три предохранителя на 15 А защищают электробензонасос, блок управления (постоянный вход питания) и цепь главного реле системы впрыска соответственно (см. также Нива 2121 инжекторная система управления двигателем).

При ремонте электросистемы отсоединить «минусовую» клемму аккумуляторной батареи (при выключенном двигателе).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину перегорания.

Не используйте предохранители слишком большого размера или самодельные, так как это может привести к возгоранию.

Из-за опасности короткого замыкания не вскрывайте предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Средний рейтинг: 5,00 ( 4 из 5)

Нажмите для увеличения (259 КБ)

Условные графические обозначения на схеме

1. Боковые указатели поворота.
2. Фары передние.
3. Фары.
4. Электродвигатели фароочистителей.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателей фар.
7. Реле ближнего света фар.
8. Реле дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Патрон переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик датчика температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворотов и сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель осветительных приборов.
38. Переключатель фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель стеклоомывателя.
43. Замок зажигания.
44. Выключатель наружного освещения.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателей фар.
47. Прикуриватель.
48. Аварийный выключатель.
49. Выключатели света, расположенные в стойках дверей.
50. Индикатор давления масла с контрольной лампой пониженного давления.
51. Индикатор уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Лампа контрольная наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Фонари задние.
67. Подсветка номерного знака.

Отсканированный невидимый (2121). Текст подготовлен ALER

1. Фары передние; 2. Фары; 3. Электродвигатели фароочистителей; 4. Звуковой сигнал; 5. Моторчик омывателя фар; 6. Мотор омывателя лобового стекла; 7. Генератор; 8. Боковые указатели поворота; 9. Аккумуляторная батарея; 10. Электродвигатель отопителя; 11. Дополнительный резистор электродвигателя отопителя; 12. Реле-прерыватель стеклоочистителя; 13. Стартер; 14. Электродвигатель стеклоочистителя; 15. Концевой выключатель карбюратора; 16. Электромагнитный клапан карбюратора; 17. Блок управления электромагнитным клапаном карбюратора; 18. Переключатель; 19. Свечи зажигания; 20. Датчик распределителя зажигания; 21. Датчик контрольной лампы давления масла; 22. Датчик указателя температуры; 23. Розетка для переносной лампы; 24. Катушка зажигания; 25. Датчик контроля уровня тормозной жидкости; 26. Реле включения очистителей и омывателей фар; 27. Реле обогрева заднего стекла; 28. Реле дальнего света фар; 29. Реле ближнего света фар; 30. Реле включения зажигания; 31. Реле стартера; 32. Выключатель контрольной лампы блокировки дифференциала; 33. Выключатель наружного освещения; 34. Прикуриватель; 35. Выключатель стоп-сигнала; 36. Выключатель света заднего хода; 37. Реле-прерыватель указателей поворота и сигнализации; 38. Блок главного предохранителя; 39. Дополнительный блок предохранителей; 40. Лампы подсветки рычагов управления отопителем; 41. Выключатель заднего противотуманного фонаря; 42. Выключатель обогрева заднего стекла; 43. Выключатель двигателя отопителя; 44. Выключатель омывателя и стеклоочистителя заднего стекла; 45. Аварийный выключатель; 46. ​​Замок зажигания; 47. Контрольная лампа воздушной заслонки карбюратора; 48. Выключатель осветительных приборов; 49. Подрулевой трехрычажный переключатель; 50. Выключатель контрольной лампы воздушной заслонки карбюратора; 51. Мотор омывателя заднего стекла; 52. Выключатели света, расположенные в дверных стойках; 53. Плафоны освещения салона; 54. Комбинация приборов; 55. Подсветка номерного знака; 56. Выключатель контрольной лампы стояночного тормоза; 57. Датчик указателя уровня и резерва топлива; 58. Задние фонари; 59. Электродвигатель стеклоочистителя заднего стекла; 60. Элемент обогрева заднего стекла.

А. Порядок условной нумерации штекеров в колодках трехрычажного переключателя.

Правильная работа двигателя автомобиля возможна только при исправной электрике и оборудовании. Неисправности проводки могут сделать невозможным управление автомобилем, особенно если речь идет об отечественных автомобилях. Разберем, что представляет собой схема электропроводки ВАЗ 2121 и чем отличается сеть в карбюраторных и инжекторных автомобилях.

[Скрыть]

Различия в электрических схемах

В зависимости от модели автомобиля электрические схемы могут отличаться друг от друга.

Обозначение индекса

О чем свидетельствует индекс в названии модели:

1. 21213. Это автомобиль, оснащенный карбюраторным силовым агрегатом. Объем двигателя составляет 1,7 литра. Автомобили с таким индексом могут комплектоваться двигателем внутреннего сгорания объемом 1,8 л.
2. 21214 и 212140. В этих моделях используется один и тот же двигатель с одинаковым рабочим объемом, но автомобиль оснащен системой впрыска топлива.
3. 21215. Данная модель отечественных автомобилей разрабатывалась на экспорт, в основном такие автомобили продавались за границу. В отличие от автомобилей, выпускавшихся для стран СНГ, 21215 оснащались дизельными двигателями от производителя Citroen.
4. 21073. Основное отличие — наличие инжекторного двигателя с форсунками, но эта же модель может комплектоваться карбюраторными агрегатами «Солекс». Отличие электрической схемы также заключается в применении БСЗ – бесконтактного зажигания.
5. 2131 и 21310. Эти модели могут комплектоваться разными двигателями, но главное их отличие от других в удлиненном пятидверном кузове.

Канал Нивоводство в своем ролике показал, как можно сделать дополнительную массу в электросети автомобиля Нива.

Основные отличия

Чем отличаются электрические схемы старого и нового образца в моделях:

1. В Ниве 21213 установлен монтажный блок предохранителей, которые используют приборы на ножках. Рабочая платформа блока изменилась.
2. Отличие заключается в наличии механизма экономии холостого хода, который поставляется в комплекте с системой питания. Для его нормальной работы в моторном отсеке находится дополнительная вилка с проводами.
3. Использование бесконтактной системы зажигания. Важным компонентом БСЗ является микроконтроллер.
4. Разные модели автомобилей комплектуются разными генераторными устройствами, все зависит от типа силового агрегата.
5. Модель 21214 оснащена двумя вентиляторами охлаждения радиатора. Из-за этого отличается и схема подключения.

Схемы на Ниву с карбюраторным двигателем

Ниже фото схемы автомобиля с карбюраторным двигателем в хорошем качестве.

Электросхема Нивы с карбюраторным мотором

Разберемся в описании электросхемы:

1. Боковые указатели поворота.
2. Передняя оптика.
3. Фары форы.
4. Электродвигатели для очистки передней оптики.
5. Устройство звукового сигнала.
6. Реле, предназначенное для активации механизма очистки оптики.
7. Реле включения фар ближнего света.
8. Реле, используемое для включения дальнего света фар.
9. Электродвигатель системы очистки лобового стекла.
10. Электрический контроллер, обнаруживающий недостаток тормозной жидкости.
11. Специальная розетка для подключения переносной лампочки.
12. Контроллер индикатора низкого давления моторной жидкости.
13. Контроллер датчика давления смазки.
14. Электрорегулятор указателя температуры хладагента в системе охлаждения, выводит показания на приборную панель в салоне автомобиля.
15. Устройство распределителя зажигания.
16. Свечи расположены в моторном отсеке.
17. Электродвигатель стеклоочистителя.
18. Катушка зажигания установлена ​​в моторном отсеке.
19. Непосредственно генератор. Поломка реле регулятора, как и обрыв ремня привода, приведут к неработоспособности устройства. Пока генератор не отремонтирован, все электрооборудование питается от аккумулятора. Когда батарея разрядится, двигатель не запустится.
20. Запорный элемент карбюраторного устройства.
21. Пусковой механизм.
22. Еще один электродвигатель системы очистки оптики.
23. Устройство регулирования напряжения. Его выход из строя приведет к скачкам тока в бортовой сети.
24. Устройство управления реле индикатора заряда аккумулятора.
25. Реле защиты электрической цепи системы очистки стекол.
26. Вспомогательный монтажный блок с предохранительными элементами.
27. Главный предохранительный блок.
28. Устройство отключения указателя стояночного тормоза.
29. Устройство для отключения контрольной лампы блокировки дифференциала.
30. Механизм отключения освещения, включающегося при включении задней передачи.
31. Устройство для отключения светового индикатора дроссельной заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении воздушной заслонки.
32. Устройство отключения стоп-сигналов.
33. Электродвигатель системы отопителя. Его поломка приведет к нерабочему состоянию печки.
34. Реле указателей поворота и световой сигнализации.
35. Вспомогательный резистор устройства электродвигателя печки.
36. Устройство отключения подсветки панели управления.
37. Оптический механизм переключения освещения. Он активируется, когда водитель переключается с габаритных огней на ближний и дальний свет и наоборот.
38. Устройство отключения звукового сигнала.
39. Механизм включения стеклоочистителя. Его активация позволяет изменить скорость работы дворников.
40. Устройство отключения стеклоочистителя.
41. Замок зажигания.
42. Устройство отключения внешнего освещения.
43. Механизм включения печки срабатывает при необходимости изменения скорости нагревательного прибора.
44. Устройство для отсоединения механизмов очистки и омывателя оптики.
45. Прикуриватель.
46. Механизм отключения световой сигнализации.
47. Устройство для отключения источников света, расположенных в стойках дверей.
48. Регулятор давления смазки с индикатором низкого давления в системе.
49. Контроллер уровня топлива в бензобаке с указателем резерва. Выводит показания на панель управления автомобиля. Индикатор активируется, когда в системе мало топлива.
50. Тахометр. Позволяет водителю узнать, с какой скоростью вращается коленчатый вал двигателя.
51. Индикатор управления ручным тормозом.
52. Индикатор батареи. Он включается, когда батарея разряжена. Указывает на необходимость зарядки или ремонта аккумулятора.
53. Индикатор воздушной заслонки карбюратора.
54. Спидометр показывает скорость движения автомобиля.
55. Индикатор включения внешнего освещения.
56. Индикатор поворота.
57. Индикатор дальнего света оптики. Включается на приборной панели, когда она активирована.
58. Реле индикатора стояночного тормоза. Отображает показания на приборной панели.
59. Индикатор уровня тормозной жидкости. Загорается, когда его не хватает.
60. Световой индикатор блокировки дифференциала.
61. Световой индикатор температуры хладагента.
62. Лампы освещения салона.
63. Контроллер указателя уровня топлива и остатка резерва.
64. Задняя оптика.
65. Лампы освещения номерного знака.

Схемы на Ниву с инжекторным двигателем

Принципиальным отличием карбюраторной схемы от инжекторной является использование усовершенствованной системы управления силовым агрегатом.

Схема системы управления двигателем впрыска Нива

Рассмотрим интерактивную схему СУД форсунки на 8 клапанов:

1. Устройство для продувки адсорбера.
2. Дроссельный механизм.
3. Контроллер, определяющий температуру двигателя, его показания основаны на температуре охлаждающей жидкости в системе охлаждения.
4. Вентиляционное отверстие радиатора расположено справа от двигателя.
5. Тот же вентилятор, только установлен слева от блока питания.
6. Катушка зажигания расположена в моторном отсеке.
7. Свечи с подключенными высоковольтными проводами.
8. Регулятор расхода воздуха для образования горючей смеси.
9. Регулятор положения коленчатого вала. В случае отказа двигатель не запустится.
10. Жгут проводов, подключенный к контроллеру концентрации кислорода.
11. Контроллер контроля кислорода.
12. Регулятор фаз или датчик распредвала.
13. Контроллер детонации. Влияет на скорость холостого хода.
14. Жгут, подключенный к проводке форсунки.
15. Непосредственно сами форсунки системы.
16. Обозначение педали газа, расположенной в салоне.
17. Жгут проводов, подключенный к панели управления.
18. Главное реле.
19. Защитный элемент правого вентиляционного устройства.
20. Аналогичный компонент, защищающий цепь левого вентилятора.
21. Реле, обеспечивающее рабочее состояние цепи топливного насоса. Его поломка приведет к тому, что насосное устройство не сможет работать, вследствие чего невозможно будет запустить двигатель.
22. Элемент безопасности, отвечающий за работу насоса.
23. Разъем, к которому подключается топливный насос в модуле.
24. Диагностический разъем используется для поиска неисправностей в работе различных систем автомобиля.
25. Вилка для соединения электропроводки с землей.
26. Блок монтажный с элементами безопасности, обеспечивающими исправное состояние системы управления силовым агрегатом.
27. Разъем, к которому подключается проводка контрольной лампы рабочего состояния АПС.
28. Разъем с проводной катушкой связи той же системы.
29. Модуль управления сигнализацией машины, с его помощью настраивается противоугонное устройство.
30. Разъем с присоединенным жгутом проводов от диагностического контроллера концентрации кислорода.
31. Диагностический контроллер.
32. Центральный модуль управления двигателем. В этих моделях автомобилей используется ЭБУ Bosch 17.9.7.

Также на схеме есть символ А — в этом месте жгут проводов проходит из моторного отсека в салон автомобиля.

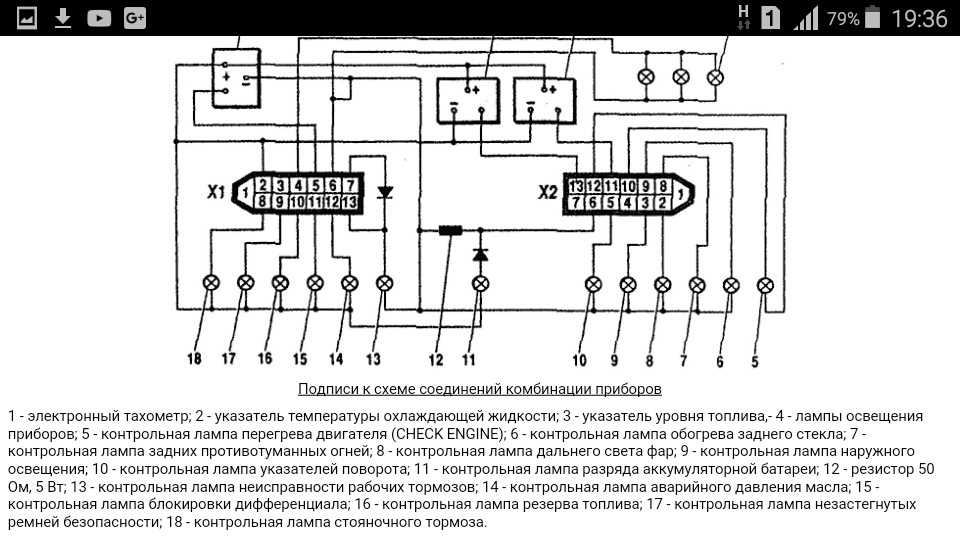

1. Схема жгута на приборной панели автомобиля 2. Цепь задней впрысковой Нивы

Причины неисправности электрооборудования

Разберем основные причины, по которым может не работать электрооборудование:

1. Разряженный или неисправный аккумулятор. Из-за поврежденного аккумулятора завести двигатель автомобиля можно будет только «с толкача». Неисправный аккумулятор можно определить по индикатору разряда аккумулятора на приборной панели. При устранении неполадок рекомендуем в первую очередь проверить внешнее состояние устройства – оно не должно иметь дефектов или повреждений, способствующих вытеканию электролита. Также нужно проверить объем рабочего раствора внутри аккумулятора – жидкость должна покрывать все банки. При необходимости в батарею добавляют дистиллированную воду. Проверяются клеммы — иногда причиной неработоспособного состояния аккумулятора является отсоединение контактов, связанное с вибрацией при тряске, а также их окисление.
2. Поломка генераторного устройства. Если генератор выйдет из строя, он не сможет поддерживать работу электрооборудования. Все устройства будут питаться от аккумулятора до тех пор, пока он не разрядится полностью. Для поиска неисправности генератор придется демонтировать и разобрать, заменить поврежденные элементы.
3. Скачки напряжения. У этой проблемы может быть много причин. Нередко скачки напряжения возникают в результате выхода из строя реле-регулятора или использования оборудования, не соответствующего характеристикам электрической цепи. Например, если установить разветвитель в прикуриватель, это приведет к скачкам напряжения и выходу устройства из строя.
4. Прогорание предохранительных элементов. Устройства используются для защиты электроприборов от перенапряжения. При скачках напряжения первыми выходят из строя предохранители. Вы не можете менять детали для устройств DIY. Иногда автовладельцы заменяют предохранители монетами или перемычками из проволоки. Мы не рекомендуем этого делать во избежание перенапряжения.
5. Оборванные провода. Чаще всего такой неисправности подвержены электрические цепи, которые проложены в зоне подвижных частей тела. Согнуты провода, в результате чего они не могут проводить электрический ток.
6. Выход из строя самого оборудования, например, лампочки в фарах, магнитола, электродвигатель печки. Источники света необходимо заменить, а такие устройства, как электродвигатель или автомагнитола, можно попытаться отремонтировать. Эту процедуру лучше доверить квалифицированным электрикам.
7. Ток утечки. Эта проблема возникает при повреждении изоляции проводов. Необходимо найти тот участок электрической цепи, где нарушен изоляционный слой, и заново заклеить его изолентой.
8. Повреждение или окисление контактов. Если с оборудованием возникают проблемы, проверьте контактные элементы на разъемах с проводкой. При их сгорании необходимо провести диагностику электрических цепей на наличие скачков напряжения. Если контакты окислились, то их нужно просто почистить.

Каждый современный автомобиль сегодня оснащен электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, входящие в состав бортовой сети, что особенно важно при появлении неисправностей в проводке. Все, что нужно знать нивоводу об электрике в отечественных внедорожниках, описано в этой статье.

[Скрыть]

Индексные обозначения Нивы

Схема подключения может незначительно отличаться в зависимости от конструктивных особенностей автомобиля.

Сначала рассмотрим обозначение индекса:

1. ВАЗ 21213. Этот индекс обозначает автомобиль, оснащенный карбюратором. Объем силового агрегата составляет 1,7 литра.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с тем же объемом. Разница лишь в том, что автомобиль оснащен системой впрыска топлива.
3. Есть еще одна модель с индексом 21213. В автомобилях ВАЗ 21213 схема электрооборудования включает те же элементы, только в зависимости от года выпуска автомобиль может комплектоваться двигателем 1,8 л.
4. Версия 21073. Внедорожник комплектуется либо инжекторным двигателем с форсунками, либо карбюраторным ДВС «Солекс». Одной из особенностей этих автомобилей является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально выпускались на экспорт, поэтому на наших дорогах такие автомобили сложно встретить. Стоит отметить, что они комплектовались дизельными двигателями Citroen.

В начале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы владелец версии 2131 или любой другой, то разница в принципиальной схеме будет, но не принципиальная. Если речь идет о карбюраторных двигателях, то в этом случае цепь, как и зажигание, не будет защищена (видео Наиля Порошина).

Особенности электрооборудования

Схема электропроводки ВАЗ модели 21213 имеет определенные отличия от модели 2121, в частности:

1. На автомобилях 21213 в блоке предохранителей используются более модернизированные ножные предохранители. Разумеется, использование таких устройств привело к тому, что изменился и сайт блокировки.
2. В систему электроснабжения данных автомобилей дополнительно включено устройство экономии холостого хода. Для корректной работы этой опции в моторном отсеке добавлен еще один разъем проводки.
3. Еще одно отличие состоит в том, что в этих автомобилях используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия схемы Нивы могут заключаться как в генераторных агрегатах, так и в самой электрике.

Отличия генераторов

В любом случае отличия схемы подключения моделей будут в первую очередь в зависимости от силового агрегата — карбюраторный или инжекторный.

Основные отличия карбюраторов:

• модели 21213 использует генератор в сборе модели 371.3701;
• в двигателях моделей 21214 производитель решил установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (видео Сергея Чехонина).

И хотя эти генераторы разные, они имеют определенное конструктивное сходство. В любом случае это синхронное устройство переменного тока. Кроме того, эти блоки имеют встроенный выпрямитель и механизм регулирования выходного напряжения.

Различия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели автомобиля она тоже может отличаться. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается инжекторных модификаций внедорожников, то в этом случае система оснащена тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, на автомобилях 21214 используются два вентиляционных устройства, выполняющих функцию охлаждения радиатора в сборе. Соответственно, из-за использования дополнительных вентиляторов проводка тоже претерпела пусть не существенные, но отличия. Конечно, они не принципиальны.

Фотогалерея «Электросистемы внедорожников»

Обобщение

Необходимость разбираться в схеме подключения может возникнуть при неисправности системы и ее необходимо устранить. Конечно, сложные неисправности, связанные с работой генераторного агрегата и других не простых по конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электрической схемы и умение расшифровывать символы могут сильно помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке может возникнуть и в том случае, если вы решите обновить свою акустику или установить более совершенную аудиосистему.

Видео «Прокладка проводки в спортивной версии Нивы»

Подробнее об этом процессе можно узнать из видео (канал Suprotec Racing).

Lada уйдет на пенсию пятидверной Niva Legend к концу 2021 года

Иногда даже легендам приходится уходить на пенсию после многих лет службы. Сообщается, что это произойдет в случае с 5-дверной Niva Legend, производство которой Lada планирует прекратить в декабре этого года. Тем не менее, культовой 3-дверной Niva Legend не о чем беспокоиться, поскольку она будет идти вперед, по крайней мере, до тех пор, пока в 2024 году не появится долгожданная совершенно новая модель.0004

Пятидверная версия Нивы под кодовым названием ВАЗ-2131 — одна из многих модификаций, появившихся в середине 90-х, через несколько лет после обнародования трехдверки в конце 70-х. Несмотря на увеличенное пространство для ног задних пассажиров благодаря значительно более длинной колесной базе (+500 мм / 19,7 дюйма), он не пользовался большим успехом: с 1993 года с завода было выпущено всего 100 000 единиц из 3 миллионов единиц Нивы, проданных с тех пор. 1977.

Смотрите также: Загляните внутрь Дизайн-студии АвтоВАЗа, где разрабатывается новая Lada Niva

Фактом является то, что большинство покупателей предпочитают классическую трехдверную короткобазную «Ниву», которая является наиболее способной на бездорожье, легче и экономичнее, несмотря на использование того же двигателя. Однако все эти годы пятидверный вариант, получивший название универсал 4×4, все еще существовал на рынке.

Независимо от типа кузова все модели Niva Legend оснащены (древним) 1,7-литровым двигателем мощностью 82 л.с. (61 кВт / 83 л.с.) и мощностью 129 л.с.Нм (95 фунт-футов) крутящего момента в сочетании с пятиступенчатой ​​механической коробкой передач и системой полного привода.

Из-за проблем с поставками производство пятидверной Niva Legend было остановлено в феврале, но в марте снова возобновилось. Наши австралийские коллеги из Drive.com.au сообщают, что завод АвтоВАЗ прекратил прием заказов на прошлой неделе, чтобы наверстать упущенное до окончательного прекращения производства в декабре.

Смотрите также: Теперь вы можете перевести свою Lada Niva на электроэнергию всего за 2800 евро

В России пятидверная Нива Легенда в настоящее время предлагается в комплектациях Classic, Luxe, Urban и Black Series по цене от 747 900 ₽ (10 556 долларов США) до 832 900 ₽ (11 756 долларов США).
