Обозначение кнопок на электрических схемах. Кнопка с фиксацией: обозначение на схеме и применение кнопочных постов управления

Что такое кнопка с фиксацией. Как обозначается на электрических схемах. Для чего используются кнопочные посты управления. Какие бывают типы кнопок в постах управления. Как выглядит схема подключения кнопочного поста.

Обозначение кнопки с фиксацией на электрических схемах

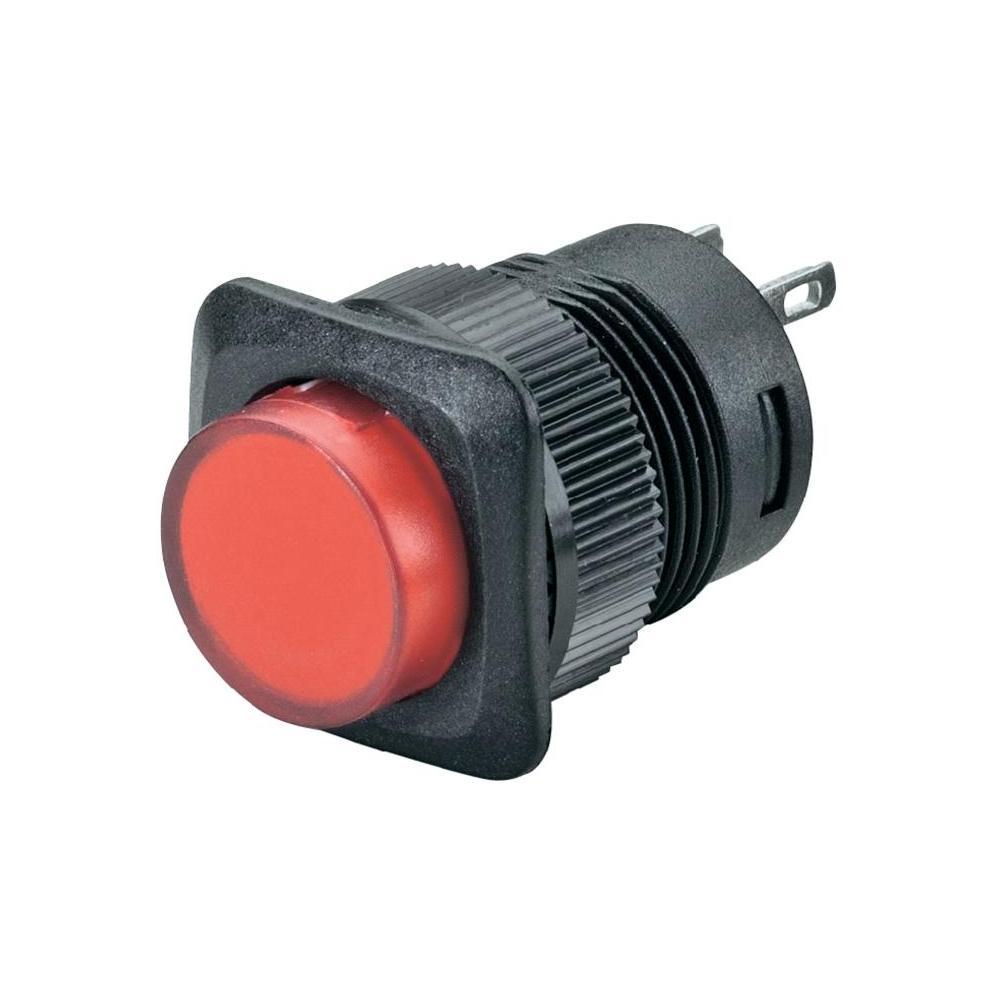

Кнопка с фиксацией — это разновидность коммутационного устройства, которое остается в замкнутом или разомкнутом состоянии после нажатия до следующего переключения. На электрических схемах такие кнопки имеют специальное условное графическое обозначение:

• Окружность с точкой внутри — общее обозначение кнопки
• Черта, пересекающая окружность — признак фиксации
• Стрелка внутри окружности — указывает направление переключения

Таким образом, кнопка с фиксацией обозначается окружностью с точкой и чертой, пересекающей ее. Дополнительно может быть указана стрелка для обозначения направления переключения.

Назначение и применение кнопочных постов управления

Кнопочные посты управления представляют собой устройства, содержащие набор кнопок для дистанционного управления электрооборудованием. Они широко применяются в промышленности для следующих целей:

• Пуск и остановка электродвигателей
• Управление станками и механизмами
• Включение/выключение освещения
• Подача сигналов в системах автоматики
• Аварийное отключение оборудования

Посты управления позволяют осуществлять дистанционное управление из удобного для оператора места, повышая безопасность и эффективность производственных процессов.

Типы кнопок в кнопочных постах управления

В состав кнопочных постов обычно входят следующие основные типы кнопок:

• Кнопка «Пуск» — зеленого цвета, для включения оборудования
• Кнопка «Стоп» — красного цвета, для выключения

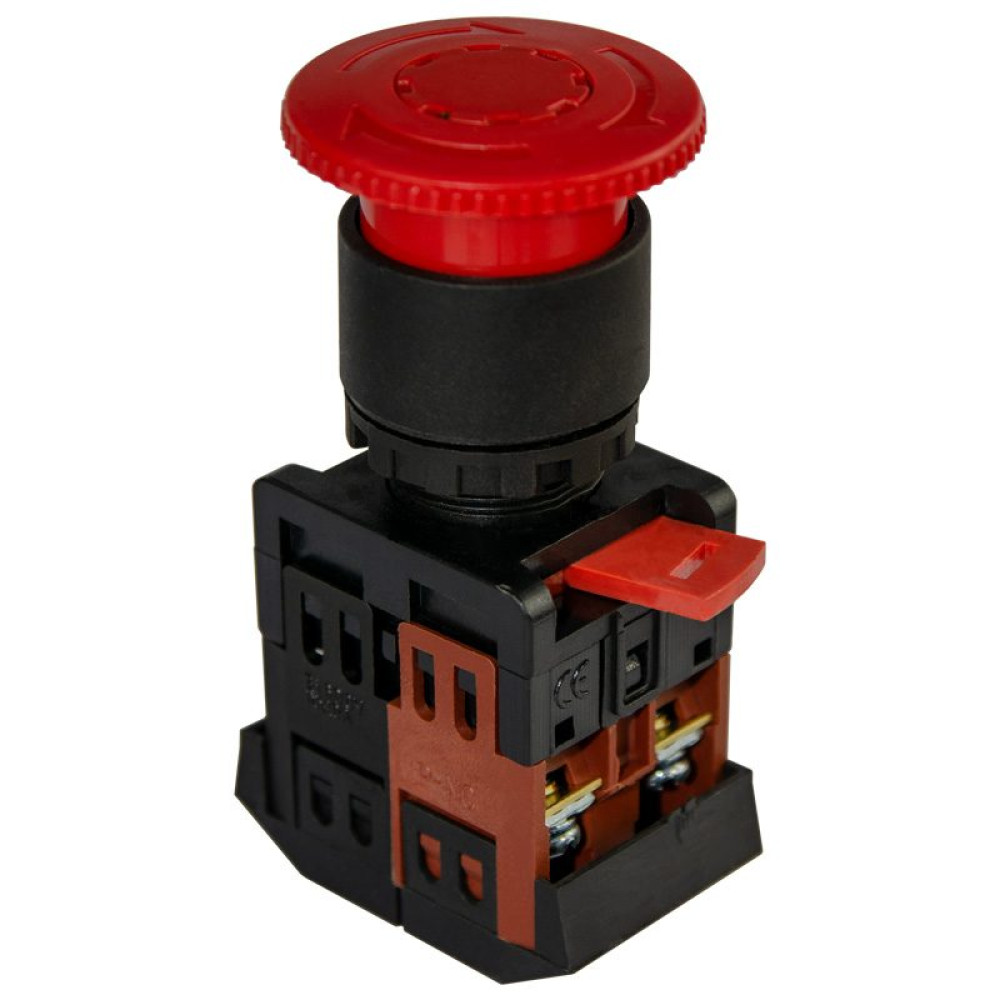

• Кнопка аварийного останова — красная грибовидная с фиксацией
• Переключатели режимов работы
• Сигнальные лампы

Количество и функции кнопок зависят от конкретного применения. Важно, чтобы пост управления обеспечивал все необходимые команды для полноценного управления оборудованием.

Конструкция кнопочных постов управления

Типовая конструкция кнопочного поста управления включает следующие основные элементы:

• Корпус из пластика или металла с необходимой степенью защиты
• Кнопки и переключатели различных типов
• Контактные группы кнопок (замыкающие и размыкающие)
• Клеммы для подключения проводов
• Сигнальные лампы (при необходимости)
• Устройства блокировки и фиксации кнопок

Конструкция обеспечивает удобный монтаж, подключение и эксплуатацию поста управления. Степень защиты корпуса выбирается исходя из условий эксплуатации.

Принцип действия кнопочного поста управления

Принцип действия кнопочного поста управления основан на коммутации электрических цепей при нажатии кнопок:

1. При нажатии кнопки происходит замыкание или размыкание соответствующих контактов
2. Контакты подают управляющий сигнал на исполнительные устройства (пускатели, контакторы)
3. Исполнительные устройства коммутируют силовые цепи оборудования
4. Происходит включение, выключение или переключение режимов работы

Таким образом, кнопочный пост позволяет с помощью слаботочных цепей управления коммутировать мощные силовые цепи оборудования.

Схема подключения кнопочного поста управления

Типовая схема подключения кнопочного поста для управления трехфазным электродвигателем выглядит следующим образом:

1. Кнопка «Пуск» подключается к катушке магнитного пускателя
2. Кнопка «Стоп» включается в цепь питания катушки пускателя
3. Контакты магнитного пускателя коммутируют силовые цепи двигателя
4. Кнопка аварийного останова разрывает цепь питания пускателя
5. Сигнальные лампы подключаются параллельно катушке пускателя

Такая схема обеспечивает управление пуском, остановом и защитой электродвигателя с помощью кнопочного поста.

Выбор и монтаж кнопочного поста управления

При выборе кнопочного поста управления необходимо учитывать следующие факторы:

• Количество и функции необходимых кнопок
• Номинальное напряжение и ток цепей управления
• Требуемая степень защиты корпуса
• Условия эксплуатации (температура, влажность, запыленность)
• Габаритные размеры для монтажа

Монтаж кнопочного поста должен выполняться в соответствии с требованиями ПУЭ и инструкцией производителя. Важно обеспечить надежное крепление и подключение всех проводников.

Преимущества использования кнопочных постов управления

Применение кнопочных постов управления дает ряд существенных преимуществ:

• Повышение безопасности за счет дистанционного управления
• Удобство и эргономичность управления оборудованием
• Возможность управления из нескольких мест
• Простота монтажа и обслуживания
• Высокая надежность и долговечность
• Широкий выбор исполнений для различных условий

Благодаря этим преимуществам кнопочные посты управления остаются востребованным решением для промышленной автоматизации.

Кнопка с фиксацией обозначение на схеме – кнопочные посты управления

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, переключателей. электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Условное обозначение розеток и выключателей на чертежах

Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.

Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования. Они имеют вид определённых символов и их содержит практически каждая электрическая схема.

Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.

По каким документам регламентируется обозначение

Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.

Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах .

Обозначение розеток на схеме

Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.

Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.

В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.

Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.

На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.

Обозначение выключателей на электрических схемах

Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части. Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.

Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.

Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).

Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.

Как обозначается блок выключателей с розеткой

Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).

В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.

Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.

Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.

Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.

Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).

Главная » Электрика » Обозначение электрических элементов на схемах

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни. гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины. духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Кнопочный пост рассчитан для коммутации цепей, предназначенных для управления переменным током, напряжение которого составляет до 660 В с частотой 50 и 60 Гц. Кроме того, их разрешается использовать в цепях постоянного тока с напряжением до 440 В или же для подачи сигналов управления. Последнее может выполняться как дистанционно, так и на месте.

Обычно такие изделия нужны для управления устройствами самого разного типа на расстоянии.

Конструкция пульта управления довольно проста, деталей в нем минимальное количество, однако есть одна очень важная функция – подавать команды и проверять, насколько полно они были выполнены.

Они применяются в автоматических системах, в частности, такие устройства могут размещаться в металло- и деревообрабатывающих станках, разного рода механизмов, направленных на поднятие и перемещение груза.

Корпус у него обычно изготовленный из пластмассы, управляющих элементов минимум 2, но может быть и значительно больше.

Толкатель у него грибковидный, либо сделан в форме цилиндра. Цилиндрические изделия бывают черного, белого, желтого, красного, голубого или зеленого цвета. Грибковидный толкатель окрашен в красный, либо в черный цвет.

Контактные элементы работают как через замыкающий, так и через размыкающий принцип.

Взрывозащищенные модели применяются для того, чтобы на расстоянии управлять электрическими приводами установок стационарного или мобильного типа. Данные устройства могут применяться в газовой, нефтяной промышленности, а также в промышленном производстве другого типа.

магнитный пускатель

Это система довольно гибкая и оснащена несколькими модулями, а также магнитным пускателем. Последний подключается непосредственно через кнопочный пост, за счет чего надежность его функционирования становится весьма высокой.

Этот пускатель представляет собой коммутационную конструкцию, за счет нее производится отключение или подключение электроэнергии.

Подобные пускатели обладают корпусом из металла или пластика, их можно применять в сети постоянного или переменного тока. Их зачастую используют в системах и устройствах автоматизированного типа, кроме того, они предназначены для включения или отключения систем при возникновении аварийной ситуации.

Бывают они дистанционными либо встроенными непосредственно в конструкцию изделия.

Чтобы вся система работала максимально надежно, используют только те электротехнические изделия, которые будут напрямую соответствовать всем имеющимся характеристикам.

Устройство и конструкция

простая схема постов

Стандартный кнопочный пост управления обладает следующими особенностями конструкции:

1. Каждая из кнопок лишена фиксации положения.
2. Кнопка «Пуск» обычно окрашена в зеленый цвет, а иногда даже оснащена подсветкой при включении, также у нее есть нормально разведенные контакты, сама она используется для активации работы того или иного механизма.
3. Кнопка «Стоп», как правило, красного цвета и расположена на замкнутых контактах. За счет нее с устройства снимается подаваемое напряжение, и его работа приостанавливается.
4. Помимо этого, кнопочные посты управления могут иметь корпус из металла или пластмассы. Каждый из них имеет свой уровень защиты. Их разрешено применять в устройствах, имеющих распределительное предназначение, а также в автоматике большинства промышленных систем.
5. Кнопочный пост представляет собой основу устройства большинства пультов, он принимает непосредственное участие при включении или выключении оборудования, действует в аварийной ситуации.

Если оборудование опасно для жизни или здоровья человека, аналогичные приборы выпускают с увеличенной степенью защиты. Схема подключения в этом случае намного более надежна, а сам пульт можно подключить к различным устройствам.

Зачастую, управление установкой производится с 2 точек. Как правило, это вызвано определенной производственной необходимостью. Обычно по такой технологии работают различные электрические двигатели, однако может работать и иное оборудование.

Принцип действия

Подобное устройство представляет собой коммутационный аппарат, благодаря которому производится управление и распределение электрического тока по тем цепям, к которым он подключен.

С одной стороны, у кнопочного поста располагаются силовые контакты, которые и производят включение, переключение, обычное и аварийное отключение оборудования.

С другой стороны, установлена электромагнитная катушка, за счет которой данные контакты включаются и отключаются:

1. В первой части эти силовые контакты, как правило, бывают подвижными и располагаются на диэлектрической траверсе. Если же эти элементы не имеют такую характеристику, как подвижность, то их располагают непосредственно на корпусе, который тоже должен быть диэлектрическим. С их помощью производится подключение силовых линий. В спокойном состоянии, подобные контакты разомкнуты, и электрический ток по ним не протекает. Нагрузки на них в этом состоянии нет. В этом состоянии они держатся благодаря специальной пружине;
2. Вторая часть оснащена электромагнитной катушкой. Пока на нее не подается достаточное количество напряжения, она тоже находится в состоянии покоя. Когда напряжение возрастает, на контуре катушки возникает электромагнитное поле, создающее электродвижущую силу. За счет него подвижный сердечник или якорь с крепящимися к нему силовыми контактами подходит к катушке. В результате, происходит замыкание цепей, подключенных через них и образование рабочей нагрузки.
3. Когда напряжение снимается с катушки, электродвижущая сила пропадает, и якорь не может удержаться в активном положении, под действием пружины ему приходится вернуться в первоначальное положение. В результате этого, цепи силовых контактов размыкаются, и установка прекращает работать.

Технические характеристики и условия эксплуатации

Несмотря на огромное разнообразие моделей, имеющихся в продаже, технические характеристики у них одинаковые, но могут немного отличаться по параметрам:

1. Номинальное напряжение (в случае с переменным током – до 660В, при постоянном – до 440В).
2. Наименьшее рабочее напряжение (при переменном тока – от 36, при постоянном – от 24).
3. Номинальное напряжение, приходящееся на изоляционные слои (до 660В).
4. Номинальная сила тока (10А).
5. Сквозной ток, протекающий через кнопочный пост в течение одной секунды (200А).
6. Номинальный режим работы (их может быть 4 вида: кратковременный, повторно-кратковременный, продолжительный и прерывисто-продолжительный).

Эксплуатация во многом зависит от типа поста управления, однако есть ряд общих моментов:

1. Прежде всего, кнопочный пост не должен находиться выше 4300 м над уровнем моря.
2. Температура в цеху или ином рабочем помещении может быть от -40 до +40 градусов.
3. Если влажностный режим будет превышать показатель 80% при температуре 20 градусов, то в скором времени это приведет к порче контактов, при температуре 40 градусов данный показатель должен быть не выше 50%.
4. Существуют устройства, способные работать во взрывоопасной среде, однако большинство моделей на это не рассчитаны.
5. Кроме того, в окружающей среде не должно быть большое количество пыли, способное проводить электрический ток, агрессивного газа и водяного пара.
6. Допускать воздействие прямых солнечных лучей на конструкцию категорически запрещается.

Клавиатура ноутбука. Назначение клавиш

Специальные или управляющие клавиши

Первым делом мы расскажем о назначении специальных (управляющих) клавиш.

• Esc – При нажатии данной клавиши отменяется действие в программе. Если вы нажмете клавишу Esc в игре, то произойдет выход на рабочий стол.
• Ctrl – Является функциональной только при сочетании с другими клавишами.
• Alt – Является функциональной только при сочетании с другими клавишами.
• Fn Lock – Присутствует только на клавиатурах ноутбуков, нетбуков. При активации Fn Lock, активируются клавиши F1-F12.
• Windows (Win) – Клавиша для открытия главного меню «Пуск».
• Print Screen – Функция скриншота видимой части экрана.
• Pause Break – Позволяет прекратить текущую операцию в программе. В игре поставить паузу.
• Scroll Lock – При активации, открывается возможность работы мыши, как шарикового джойстика. Таким образом, можно прокручивать страницу без прокрутки колесика мыши.

Цифровые клавиши

• Num Lock – Клавиша для активации правой раскладки цифр и символов.

Алфавитно-цифровые клавиши

• Caps Lock – Активирует функцию заглавных (больших) букв.
• Shift – Временно активирует функцию заглавных (больших) букв.
• Tab – В текстовых редакторах происходит создание новой строки, столбца.
• Backspace – Клавиша для удаления символов, цифр, а также для отмены действия.
• Enter – Клавиша для подтверждения действий.

Клавиши для перемещения

• Insert (Ins) – Клавиша выполняет функцию замены текста при печатании.
• Delete – Функциональная клавиша, с помощью которой можно удалить текст и файлы.
• Home – При печатании, нажав на клавишу, можно перенести курсор в начало текста.
• End – При печатании, нажав на клавишу, можно перенести курсор в конец текста.
• PgUp – Клавиша для прокрутки страницы вверх в браузере и текстовом редакторе.
• PgDn – Клавиша для прокрутки страницы вниз в браузере и текстовом редакторе.

Теперь после того, как мы описали про каждую клавишу, необходимо рассказать работу клавиш в сочетании с другими.

Функциональные комбинации для клавиши Alt

• Alt + F4 – Закрытие окна программы, игры.
• Alt + Prtsc Sysrq – Создание снимка активного окна.
• Alt + Backspace – Отмена предыдущего действия/операции.
• Alt + Tab – Переключение между окнами.
• Alt + Shift – Переключение языка раскладки клавиатуры.

Функциональные комбинации для клавиши Ctrl

• Ctrl + End – Прокрутка страницы вниз.
• Ctrl + Home – Прокрутка страницы вверх.
• Ctrl + Alt и Del– Запуск приложения «Диспетчер задач».
• Ctrl + Стрелки вниз, вверх, влево, вправо – Произвольное перемещение курсора при наборе текста.
• Ctrl + Esc – Запуск окна «Пуск».
• Ctrl + O – Открытие документа в текстовых редакторах (Word, Excel и другое).
• Ctrl + W – Закрытие документа в текстовых редакторах (Word, Excel и другое).
• Ctrl + S – Сохранение документов в текстовых редакторах (Word, Excel и другое).
• Ctrl + P – Активация функции печати документов в текстовых редакторах (Word, Excel и другое).
• Ctrl + A – Выделение всех файлов, документов. В текстовых редакторах – полное выделение текста.
• Ctrl + C – Копирование выделенных файлов, документов. В текстовых редакторах – копирование выделенного текста.
• Ctrl + V – Вставка скопированного текста/файла в конечное место.
• Ctrl + Z – Отмена предыдущего действия/операции.
• Ctrl + Shift – Переключение языка раскладки клавиатуры.

Функциональные комбинации для клавиши Shift

• Shift + Стрелки вниз, вверх, влево, вправо – Выделение символа или буквы.
• Shift + Del – Удаление файла, документа с системы.

Функциональные комбинации для клавиши Win

• Win + D – Сворачивание всех раскрытых окон.
• Win + R – Запуск утилиты «Выполнить».
• Win + E – Запуск приложения «Проводник».
• Win + F – Запуск поиска в браузере, текстовых редакторах.
• Win + Tab – Переключение между окнами программ и приложений.

Функциональные комбинации для клавиши Fn

На ноутбуках Samsung

• Fn + F1 – Открытие службы системных настроек.
• Fn + F2 – Уменьшение яркости дисплея.
• Fn + F3 – Увеличение яркости дисплея.
• Fn + F4 – Переключение рабочего стола на второй монитор.
• Fn + F5 – Отключение сенсорной панели (тачпад).
• Fn + F6 – Отключение звука.
• Fn + F7 – Уменьшение громкости звука.
• Fn + F8 – Увеличение громкости звука.
• Fn + F11 – Активация работы вентилятора на полную мощность.
• Fn + F12 – Активация адаптера беспроводной сети Wi-Fi.

На ноутбуках Lenovo

• Fn + F1 – Отключение звука.
• Fn + F2 – Уменьшение громкости звука.
• Fn + F3 – Увеличение громкости звука.
• Fn + F4 – Излечение DVD-привода.
• Fn + F6 – Отключение питания дисплея.
• Fn + F7 – Активация адаптера беспроводной сети Wi-Fi.
• Fn + F8 – Отключение микрофона.
• Fn + F9 – Отключение камеры.
• Fn + F10 – Переключение рабочего стола на второй монитор.
• Fn + F11 – Уменьшение яркости дисплея.
• Fn + F12 – Увеличение яркости дисплея.

На ноутбуках HP

• Fn + F1 – Вызов справочника поддержки.
• Fn + F2 – Уменьшение яркости дисплея.
• Fn + F3 – Увеличение яркости дисплея.
• Fn + F4 – Отключение сенсорной панели (тачпад).
• Fn + F6 – Перемотка назад в видео, музыке.
• Fn + F7 – Остановка воспроизведения видео, музыки.
• Fn + F8 – Перемотка вперед в видео, музыке.
• Fn + F9 – Уменьшение громкости звука.
• Fn + F10 – Увеличение громкости звука.
• Fn + F11 – Отключение звука.
• Fn + F12 – Активация адаптера беспроводной сети Wi-Fi.

На ноутбуках ASUS

• Fn + F1 – Переход в спящий режим.
• Fn + F2 – Активация адаптера беспроводной сети Wi-Fi.
• Fn + F3 – Уменьшение яркости подсветки клавиатуры.
• Fn + F4 – Увеличение яркости подсветки клавиатуры.
• Fn + F5 – Уменьшение яркости дисплея.
• Fn + F6 – Увеличение яркости дисплея.
• Fn + F7 – Отключение питания дисплея.
• Fn + F8 – Переключение рабочего стола на второй монитор.
• Fn + F9 – Отключение сенсорной панели (тачпад).
• Fn + F10 – Отключение звука.
• Fn + F11 – Уменьшение громкости звука.
• Fn + F12 – Увеличение громкости звука.

На ноутбуках Acer

• Fn + F3 – Активация адаптера беспроводной сети Wi-Fi.
• Fn + F4 – Переход в спящий режим.
• Fn + F5 – Переключение рабочего стола на второй монитор.
• Fn + F6 – Отключение питания дисплея.
• Fn + F7 – Отключение сенсорной панели (тачпад).
• Fn + F8 – Отключение звука.
• Fn + F12 – Активация клавиши Scroll Lock.

Управление нагрузкой одной кнопкой без фиксации

Иногда возникает необходимость управлять той или иной нагрузкой всего одной кнопкой. Кнопки бывают двух типов с фиксацией и без. Если использовать кнопки без фиксации, например для включения светодиода, то при нажатии светодиод засветится, а при отпускании потухнет.

Приведенная схема проста до безобразия и состоит из трех транзисторов, две из которых обратной проводимости. Работает она по следующему принципу — при первом нажатии светодиод засветится, при повторном — потухнет.

Областей применения такой простой электронной кнопки очень много, от простых фонариков до мощных систем коммутации.

Как это работает

В начальный момент, когда на схему подается питание, все три транзистора закрыты, одновременно через цепочку резисторов R1 и R2 заряжается электролитический конденсатор C1, напряжение на нем равно напряжению питания. При нажатии на кнопку положительный сигнал с конденсатора поступает на базу транзистора VT3 отпирая его, по открытому переходу этого транзистора напряжение поступает на базу транзистора VT2, в следствии чего он также открывается. Нагрузка, в нашем случае светодиод, тоже активируется, еще во время срабатывания транзистора VT3.

Эта часть схемы представляет из себя триггерную защелку. Транзистор VT3 открывает VT2, а тот открываясь подает напряжение на базу транзистора VT3 удерживая его в открытом состоянии.

В таком состоянии схема может находится бесконечно долгое время. Притом кнопку можно просто нажать и отпустить, а не удерживать в нажатом состоянии.

Открывающийся транзистор VT2 открывает также и транзистор VT1. В этом состоянии у нас все три транзистора открыты. Когда VT1 открыт, через его открытый переход и резистор R2, конденсатор C1 будет разряжаться, отсюда можно сделать вывод, что когда транзисторы открыты, конденсатор разряжен.

При повторном нажатии кнопки база транзистора VT3 оказывается подключенной к минусовой обкладке конденсатора C1, на базе ключа напряжение в районе 0,7 вольт, и в следствии заряда конденсатора оно просаживается и он запирается. С запиранием транзистора VT3, конденсатор опять начинает заряжаться в штатном режиме, через ранее указанные резисторы.

Коммутацию нагрузки осуществляет транзистор VT3, его можно взять помощней, например bd139, в этом случае у нас появится возможность подключать к схеме более мощные нагрузки, ну или можно усилить сигнал с выхода нашей кнопки дополнительным транзистором.

Использованные в схеме транзисторы не критичны, можно взять любые малой и средней мощности соответствующей проводимости. Номиналы других компонентов схемы можно отклонять в ту или иную сторону на 30%.

Схема не прожорливая, от источника питания в 5 вольт ток потребления без нагрузки всего 850 микроАмпер, так, что смело можно задействовать в качестве выключателя ну скажем в карманном фонарике.

Печатные платы тут:

Обозначение кнопки пуск стоп на схеме

Точно так же, как для чтения текста требуется знание алфавита, так и для работы с электрическими схемами необходимы знания символических условных обозначений. Каждый знак должен быть правильно расшифрован, в соответствии со своим предназначением.

Условно-графические обозначения – УГО – соответствуют различным электронные компонентам и устройствам, а также всем связующим их звеньям. В эту номенклатуру входит и обозначение контактора на схеме, поскольку данный прибор постоянно применяется в электрических сетях.

Основные типы условных знаков по ГОСТу

Электрические схемы относятся к техническим чертежам и являются одной из их разновидностей. На них отображаются все составляющие тех или иных цепей, обозначенные специальными условными знаками. Они разделяются на несколько основных групп, включающих в себя разнообразные типы потребителей, источников тока, управляющих элементов и проводников.

На чертеж наносятся их графические отображения, с использованием линий разной толщины и обычных геометрических фигур. Они могут быть квадратными и прямоугольными, в виде окружности или дуги, треугольника, простой линии и пунктира т.д. Все эти символы включают в себя не одну лишь графику, но и символы, состоящие из букв и цифр. Нанесенные все вместе, они вступают во взаимодействие друг с другом по установленной системе и способны отобразить какую угодно аппаратуру и оборудование, связующие линии с механикой, электрические сети, всевозможные обмотки, средства коммутации и прочие аналогичные компоненты.

Состав принципиальных схем может дополняться специально разработанными УГО, разъясняющими специфику действия тех или иных составляющих. В качестве живого примера можно взять различные типы контактов, используемые для замыкания, размыкания и переключения. Общая символика, предусмотренная ГОСТом, соответствует лишь одному направлению работы этих устройств – замыканию-размыканию данной цепи. Все функциональные возможности, присутствующие дополнительно, указываются при помощи символов, которые наносятся на подвижную деталь контакта. С помощью этой символики на любой схеме легко определяется нужный элемент – реле, кнопки, контакторы, пускатели и т.д.

Некоторые виды деталей и компонентов могут отображаться в нескольких вариантах. Это касается трансформаторных обмоток, коммутационных контактов и прочих составляющих, нашедших применение в данных условиях. В случае, когда стандартном перечне отсутствует нужное обозначение, оно составляется самостоятельно, исходя из принципа работы данного элемента. В качестве основы применяются значки, которые используются для отображения аналогичной аппаратуры.

Огромное количество графических значков УГО и их комбинаций представляет собой подробную элементную базу, незаменимую при выполнении всевозможных электрических чертежей и схем. Изображения наносятся по установленным стандартам с соблюдением ширины линий, размеров и других параметров. Все типы схем разделяются на несколько составляющих. По своему назначению они бывают однолинейными, монтажного и принципиального типа.

Графика и символика в схемах однолинейного типа

Главная функция однолинейных схематических изображений заключается в графике отображающей ту или иную систему электроснабжения данного объекта. В ней отображается подключение общего питания и последующая разводка по отдельным точкам. Данный чертеж выполняется в виде одной общей линии, поэтому она и называется однолинейной. То есть, подводка питания к каждому из потребителей наносится на план в виде одинарной линии.

Условное обозначение численности фаз в графическом варианте отображается путем специально нанесенных засечек. Если засечка одна – питание однофазное, а если три – трехфазное.

Помимо одиночных линейных сетей, на схему наносится аппаратура для коммутации и защиты. Первая группа представлена контакторами, магнитными пускателями, разъединителями, а во вторую входят различные типы автоматов, высоковольтных выключателей, УЗО, предохранительных устройств, дифавтоматов и выключателей нагрузки.

Для отображения высоковольтных силовых выключателей на однолинейной схеме применяются небольшие квадраты. Прочая аппаратура защитного и коммутационного назначения наносится на схему в виде значков, отображающих контакты со специфическими разъясняющими надписями, соответствующими конкретно используемому прибору.

Монтажные чертежи (схемы) и контакторы

На монтажной рабочей схеме отображаются все типы соединений, подключений и расположение элементов. Она применяется в период непосредственного выполнения электромонтажных работ. Такие схемы относятся к категории рабочих чертежей, используемых во время монтажа и подключения установок и оборудования. По ним же осуществляется сборка некоторых видов электрических конструкций и устройств – щитов, шкафов, пультов управления и др.

Данный тип чертежей включает в себя графику, касающуюся всех кабельно-проводниковых связей между автоматами, пускателями и прочими приборами. Здесь же отображается связь электрических щитов и шкафов с другим электрооборудованием. С целью правильного подключения проводниковых линий, на монтажный план-схему наносятся изображения электрических клеммников, выводов приборов и устройств. Провода и кабели маркируются с указанием сечения, а отдельные линии проводников нумеруются и отмечаются буквенными символами.

Контакторы на монтажных схемах, в зависимости от серии и модели обозначаются как КН, КВ или КМ. Первый символ обозначает серию, а второй и третий – тип контактора – вакуумный и магнитный. На более подробной схеме отображается катушка и ее магнитный сердечник, связующее звено сердечника и силовых контактов. В случае необходимости обозначается корпус прибора в виде контура. При трехфазном подключении устройств общий принцип остается неизменным, за исключением дополнительных силовых контактов.

Иногда контактор и его обозначение на однолинейных схемах, можно нечаянно перепутать с магнитным пускателем. Во избежание подобных ошибок, необходимо учитывать следующие факторы:

• У контакторов обозначение контактов выполняется в форме полукруга или вообще без каких-либо дополнительных графических символов. У магнитных пускателей или расцепителей для обозначения механической связи используется контакт с кубиком, соответствующий рычагу автоматического выключателя.
• Различие в обозначениях корпусов обоих устройств. У контактора корпус наносится пунктиром с обязательным изображением электромагнита и силовых контактов, связанных с ним. У магнитных пускателей в большинстве случаев корпус вообще не отображается.

Изображение контактора на принципиальных план-схемах

Структура всех принципиальных электрических план-схем включает в себя максимально полно выполненный чертеж, со всеми компонентами, связями между ними, буквенными символическими обозначениями и техническими характеристиками оборудования. Она используется как основа для составления однолинейных и монтажных план-схем, а ее графика включает в себя силовую часть и управляющие цепи.

К оперативным или управляющим цепям относятся все категории кнопок, катушек контакторов или магнитных пускателей, предохранителей, контактов различных реле, контакторов и пускателей. Сюда же входят реле контроля фазного напряжения и все связующие звенья между компонентами. Силовая часть состоит из автоматических выключателей, силовых контактов пусковых устройств, электродвигателей и другого оборудования.

Графические отображения всех элементов, включая и обозначение контактора на схеме, сопровождается дополнительной символикой, состоящей из букв и цифр. Они содержатся в специально созданных таблицах, определяемых нормативными документами. Несколько одинаковых приборов отмечаются соответствующими номерами по порядку расположения.

При наличии в план-схемах разновидностей релейных устройств, у них непременно используется не менее одного контакта блокировки данного устройства. У промежуточного реле, если оно имеется в схеме, может быть задействовано два и более контактов, которым присваиваются собственные номера. Нумерация включает в себя порядковый номер реле, а затем, после точки, проставляется номер конкретного контакта. Точно в таком же порядке нумеруются блок-контакты автоматов, контакторов, пускателей, других типов реле.

Если возникла необходимость, то графика, буквы и цифры отдельных типов элементов дополняются их краткими параметрами. К примеру, у автоматов наносится значение номинального тока (А) и тока отсечки (А). Маркировка контакторов включает в себя токовый номинал, а также тип и модель конкретного прибора.

13. Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания

Пример. Щит из двух шкафов

14. Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания

Пример. Щит из трех шкафов

15. Щит открытый

Пример. Щит из трех панелей

Изображения выключателей, переключателей и штепсельных розеток

Изображения светильников и прожекторов при раздельном изображении на плане оборудования и электрических сетей

Изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей

Изображения аппаратов контроля и управления

Изображения электротехнических устройств и электроприемников

Контуры устройств следует принимать по их фактическим размерам в масштабе чертежа.

Изображения электрооборудования открытых распределительных устройств

В материале использованы изображения условных обозначений из Комплекта для черчения электрических схем GOST Eleсtro for Visio.

Чтобы на расстоянии управлять разными электрическими приборами и механизмами используют кнопки управления. В основном кнопками управляют устройствами, снабженными электродвигателями. Оператору не требуется лезть на тельфер, чтобы отодвинуть крюк в необходимое место. Ему нужно всего лишь нажать определенную кнопку на пульте, и оборудование начнет двигаться под действием включенного электродвигателя.

Подобным образом управляются многие электроустройства на заводах. Кнопочные посты могут находиться на рабочем месте работника, образуя тем самым своеобразный пульт для выполнения производственных задач, которые связаны с работой оборудования на заводе.

Кнопочные посты осуществляют работу запуска или останова электротехнических устройств, для реверсивного движения приводов в механизмах, для аварийного останова приводов механизмов в неотложных ситуациях и т. д. Это зависит от выполняемой задачи устройством или оборудованием.

Устройство и работа

Кнопочные посты изготавливаются в корпусах разной формы и разным числом кнопок, в зависимости от выполняемых ими функций. Особенностью применения кнопок является то, что они не применяются в схемах с высоким напряжением. Однако кнопочными постами можно управлять оборудованием с высоким напряжением, подключая их в цепи управления на переменном токе до 600 В, и на постоянном токе до 400 В.

Через кнопки управления проходит не рабочий силовой ток, а ток управления. Также работают и кнопочные посты. Силовую цепь замыкает пускатель, который работает от кнопочного поста.

Число кнопок бывает разным, и зависит от числа объектов нагрузки. Кнопочные посты бывают 2-кнопочными и многокнопочными. Самый простой кнопочный пост имеет в своем составе две кнопки: «Пуск» и «Стоп».

Кнопки размещают в корпусе, который располагают в удобном для работы месте. Отдельно стоит отметить кнопочные посты тельферов, сокращенно ПКТ.

Кнопка является основной деталью кнопочного поста. Их конструкции разделяются на 2 типа: с фиксацией и самовозвратные. Кнопки с фиксацией размыкают контакты и возвращаются в исходное положение только при повторном нажатии. Самовозвратный вариант исполнения кнопок действует путем выталкивания кнопки пружиной в первоначальное состояние, то есть, при нажатии одной кнопки, вторая выталкивается автоматически, и наоборот.

Самый распространенный двухкнопочный пост с механизмом фиксации действует в таком порядке. При нажатой кнопке «Стоп» цепь разомкнута, а кнопка «Пуск» находится в свободном состоянии. Если нажать кнопку «Пуск», то цепь замыкается, а кнопка «Стоп» выталкивается пружиной в исходное положение. Такие кнопочные посты функционируют в большом количестве. Они служат для управления действием пускателя, который включает силовую цепь.

Материалы корпусов выбирают исходя из внешних факторов работы и электробезопасности. Таким материалом служит металл или пластик. Кнопки часто монтируют и без корпуса, сразу на прибор.

Виды кнопок

По форме:

• В виде гриба.
• Утапливаемые.
• В виде цилиндра.

По цвету:

• «Стоп» — чаще используются желтый и красный.
• «Пуск» — синий, зеленый, белый, черный.

Обозначения

Сегодня выбор управляющих кнопок и постов для них очень широк. Самыми популярными стали единые кнопочные посты ПКЕ. Их устанавливают на станках в деревообрабатывающей отрасли, металлообработки и т. д. Такие кнопки управления могут подключать цепи с силой тока до 10 ампер при 600 вольт.

Посты кнопок ПКЕ имеют цифровое обозначение, которое расшифровывается следующим образом.

1 – ряд в серии.
2 – метод монтажа.
3 – класс защиты.
4 – материал.
5 – количество контактов.
6 –модернизация.
7 – климатический вариант по категории расположения.

Посты ПКУ –специальное назначение постов для работы в безопасной для взрыва среде, без пыли и газа. Такие посты подобны серии ПКЕ, но имеют свое обозначение.

1 – ряд.
2 – модификация.
3 – ток.
4 – число кнопок в ряду по горизонтали.
5 – количество кнопок по вертикали.
6 – метод установки.
7 – степень защиты.
8 – исполнение по климату.

Серия ПКТ относится к тельферам, кранам. Их свойства подобны прошлым сериям. Они имеют обозначения тремя цифрами:

1 – серия.
2 – число кнопок.
3 –исполнение по климату.

Серия КПВТ относится к пультам управления с защитой от взрыва. Они управляют устройствами в шахтах, на покрасочных работах.

Кнопки управления SDL16

Назначение

Такие кнопки управления служат для подключения электроцепей, запуска, останова электромоторов, или другого оборудования.

Достоинства

• Надежность. Инновационная конструкция позволяет придать корпусу повышенную жесткость, тем самым не допуская люфтов в процессе функционирования.
• Яркость. Цвет кнопок очень яркий. В некоторых исполнениях имеется подсветка со светодиодами.
• Низкая стоимость при высоком качестве. Кнопки управления имеют повышенный срок работы, прочную конструкцию по приемлемой цене.

Достоинства светодиодной подсветки в отличие от неоновой заключаются в яркости, со временем не тускнеют и не имеют реакции на наводки. А также экономичны в работе, долговечны, по сравнению с неоновой подсветкой.

Кнопка с фиксацией обозначение на схеме гост

Если в выключателе несколько контактов, символы их подвижных частей располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 5.3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого. Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SA4.1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят условные графические обозначения двухпозиционных переключателей (рис. 5.4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 5.4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 5.4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5.5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 5.1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение). Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 5.6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 5.6, 5В1.1, SB12). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).
Многопозициоиные переключатели (например, галетные) обозначают, как показано на рис. 5.7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 5.7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 5.8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи е и г, в третьем — в и г, в четвертом — б и г.

Источник: radio-hobby.org

Что такое переключатели, включатели и выключатели, их виды и обозначение

Коммутационные устройства — это большая группа элементов электро- и радиоаппаратуры, предназначенных для включения, выключения и переключения различных электрических цепей (выключатели, переключатели, реле и т. п.). Любой из этих элементов содержит одну или несколько групп контактов и механизм, с помощью которого они могут быть замкнуты или разомкнуты.

Условные графические обозначения подавляющего большинства выключателей, переключателей и реле построены на основе базовых символов замыкающего, размыкающего и переключающего контактов и их разновидностей.

Рис. 1. Выключатель и условное обозначение на схемах.

Выключатели

Выключатели используют для соединения и разъединения электрических цепей. У этих изделий два рабочих положения: «включено» и «выключено». Соединение и разъединение цепи (замыкание и размыкание) осуществляется подвижным контактом, который либо постоянно соединен с одним из неподвижных контактов, а с другим соединяется при установке ручки переключателя в положение «включено», либо выполнен в виде перемычки, соединяющей неподвижные контакты в этом же положении.

Однако независимо от конструкции коммутационного узла замыкающий контакт изображают на схемах одинаково — в виде наклонной линии в разрыве линии электрической связи (рис. 1 слева).

В отличие от замыкающего контакта, который всегда показывают в разомкнутом положении, размыкающий контакт изображают в замкнутом положении. ГОСТ 2.755—74 устанавливает три равноправных символа такого контакта (рис. 1 справа), однако в пределах одной схемы рекомендуется пользоваться каким-либо Одним из них. Н

аправление движения подвижного контакта (как размыкающего, так и замыкающего) из начального положения в конечное стандарт не устанавливает (за исключением случаев, о которых будет сказано далее).

Сложные выключатели, предназначенные для одновременной коммутации нескольких электрических цепей, могут содержать несколько замыкающих или размыкающих контактов или их комбинации.

При совмещенном изображении такого выключателя (т. е. в одном месте схемы) линии, обозначающие подвижные контакты, изображают параллельно одна другой и соединяют символом механической связи — двумя сплошными линиями. Символы двух таких выключателей приведены на рис. 2. Первый из них (рис. 2,а) содержит два замыкающих контакта.

Рис. 2. Сложные выключатели.

Им можно включить (замкнуть) две электрические цепи, например оба провода сетевого питания прибора или по одному проводу в цепях питания сразу двух приборов. С помощью второго выключателя (рис. 2,6) можно, например, включить питание измерительного прибора и одновременно разомкнуть чувствительный стрелочный измеритель тока.

Если по каким-либо причинам контактные группы сложного выключателя приходится изображать в разных частях схемы, каждый из символов подвижных контактов снабжают отрезком штриховой линии механической связи, а принадлежность к одному изделию указывают в позиционном обозначении (рис. 2,в, контактные группы SA1.1, SA1.2 и SA1.3 принадлежат выключателю SA1).

Говоря о символах замыкающего и размыкающего контактов, мы имели в виду, что их подвижные части могут быть зафиксированы как в замкнутом, так и в разомкнутом положениях. Однако есть выключатели, у которых в одном из этих положений контакты не фиксируются, т. е. после устранения действующей на них силы они возвращаются в исходное состояние.

Такие контакты изображают на схемах иначе. Если хотят показать, что контакт не фиксируется в замкнутом положении, на конце линии электрической связи, символизирующем неподвижный контакт, изображают небольшой треугольник,’ вершина которого как бы отталкивает символ подвижного контакта (рис. 3,а). Аналогично поступают и с символом размыкающего контакта, не фиксирующегося в разомкнутом положении (рис. 3,6).

Рис. 3 и Рис. 4. Сдвоенные выключатели.

Среди выключателей есть и такие, у которых один подвижный контакт может одновременно замыкать или размыкать две электрические цепи. Символы такого контакта наглядно передают эту идею (рис. 4,в — контакт с двойным замыканием, рис. 4, б — с двойным размыканием).

Стандарт ЕСКД предусматривает обозначение и таких особенностей выключателей, как неодновременность срабатывания контактов в группе, наличие фиксации в замкнутом или разомкнутом положении контактов выключателей, управляемых кнопками (имеется в виду, что в обычном исполнении такие коммутационные изделия не имеют фиксации), чувствительность к воздействию внешних факторов и т. д.

Отличительным признаком контакта, срабатывающего раньше остальных, является короткая черточка на конце символа подвижного контакта, направленная в сторону его движения при срабатывании. Обозначение срабатывающего с опережением замыкающего контакта показано на рис. 4,а, размыкающего — на рис. 4,б. Если же необходимо указать, что контакт, наоборот, срабатывает позже других в группе, черточку направляют в противоположную сторону (рис. 4,в, г).

Рис. 5. Обозначение срабатывающего с опережением замыкающего контакта.

Символы контактов без самовозврата после срабатывания используют в обозначениях кнопочных выключателей, поэтому, кроме знака отсутствия самовозврата (небольшой кружок на символе неподвижного контакта) в них вводят и символ ручного привода — кнопки.

Рис. 6. Обозначение кнопочных выключателей.

Для примера на рис. 6,а приведено условное обозначение кнопочного выключателя с возвратом в исходное положение путем вытягивания кнопки, на рис. 6,6 — с возвратом посредством повторного нажатия на кнопку, а на рис. 6,а — с возвратом посредством отдельного привода, например нажатием специальной кнопки «Сброс».

Признаком контактов, автоматически возвращающихся в исходное положение при перегрузке цепи или превышении допустимых пределов изменения внешних факторов (например, температуры), является знак в виде небольшого прямоугольника на символе подвижного контакта.

Физическую величину, под действием которой контакт возвращается в исходное положение, обозначают общепринятым буквенным символом и математическим знаком «>» (больше) или « » (см. рис. 7,а), то это означает, что он реагирует на превышение напряжения сверх допустимого уровня, а этот же буквенный символ со знаком « PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотрщик Gerber-файлов от PCBWay!

Источник: radiostorage.net

Стандартные условные графические и буквенные обозначения элементов электрических схем.

С ДРУГОГО САЙТА:

Условные графические обозначения в электрических схемах

Рано или поздно, занимаясь проведением электромонтажных или электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат множество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует большое количество видов элементов электрических схем, имеющих самые разные функции, поэтому, нет единого документа, определяющего правильность графического обозначения всех элементов, которые можно встретить на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрооборудования и проводок, элементов электрических цепей на схемах, взятых из различных действующих в настоящее время документов. Скачать бесплатно нужный ГОСТ целиком можно, перейдя по ссылкам внизу страницы.

Скачать бесплатно ГОСТ

• ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале

• ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические

• ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

• ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

• ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Скачать книгу.

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 — 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот

Схемы интегральные,
микросборки

Разрядники,предохранители,
устройства защитные

Элементы индикаторные и сигнальные

Реле, контакторы, пускатели

Приборы, измерительное оборудование

Выключатели и разъединители в силовых цепях

Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Приборы электровакуумные и полупроводниковые

Устройства механические с электромагнитным приводом

Однобук- венный код	Группы видов элементов	Примеры видов элементов	Двухбук- венный код
A	Устройства (общее обозначение)	—	—
Сельсин — приемник	BE
Сельсин — датчик	BC
Тепловой датчик	BK
Фотоэлемент	BL
Датчик давления	BP
Тахогенератор	BR
Датчик скорости	BV
C	Конденсаторы	—	—
Схема интегральная,аналоговая	DA
Схема интегральная,цифровая, логический элемент	DD
Устройство задержки	DT
Устройство хранения информации	DS
Нагревательный элемент	EK
Лампа осветительная	EL
Дискретный элемент защиты по току мгновенного действия	FA
Дискретный элемент защиты по току инерционного действия	FP
Дискретный элемент защиты по напряжению	FV
Предохранитель	FU
G	Генераторы, источники питания	Батарея	GB
Прибор звуковой сигнализации	HA
Индикатор символьный	HG
Прибор световой сигнализации	HL
Реле указательное	KH
Реле токовое	KA
Реле электротепловое	KK
Контактор, магнитный пускатель	KM
Реле поляризованное	KP
Реле времени	KT
Реле напряжения	KV
L	Катушки индуктивности,дроссели	Дроссель люминисцентного освещения	LL
M	Двигатели	—	—
Амперметр	PA
Счётчик импульсов	PC
Частотометр	PF
Счётчик реактивной энергии	PK
Счётчик активной энергии	PI
Омметр	PR
Регистрирующий прибор	PS
Измеритель времени, часы	PT
Вольтметр	PV
Ваттметр	PW
Выключатель автоматический	QF
Разъединитель	QS
Термистор	RK
Потенциометр	RP
Шунт измерительный	RS
Варистор	RU
Выключатель или переключатель	SA
Выключатель кнопочный	SB
Выключатель автоматический	SF
Выключатели, срабатывающие от различных воздействий: -от уровня	SL
-от давления	SP
-от положения	SQ
-от частоты вращения	SR
-от температуры	SK
Трансформатор тока	TA
Трансформатор напряжения	TV
Стабилизатор	TS
U	Преобразователи электрических величин в электрические	Преобразователь частоты, инвертор, выпрямитель	UZ
Диод, стабилитрон	VD
Приборы электровакуумные	VL
Транзистор	VT
Тиристор	VS
Токосъёмник	XA
Штырь	XP
Гнездо	XS
Соединения разборные	XT
Электромагнит	YA
Тормоз с электромагнитным приводом	YB
Электромагнитная плита	YH

Дата добавления: 2018-02-15 ; просмотров: 14320 ; ЗАКАЗАТЬ РАБОТУ

Источник: studopedia.net

Онлайн журнал электрика

Статьи по электроремонту и электромонтажу

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, тумблеров, электрических реле построены на базе знаков контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, сразу замыкающие либо размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За начальное положение замыкающих контактов на электронных схемах принято разомкнутое состояние коммутируемой электронной цепи, размыкающих — замкнутое, переключающих — положение, в каком одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать исключительно в зеркальном либо повернутом на 90° положениях.

Стандартизованная система УГО предугадывает отражение и таких конструктивных особенностей, как неодновременность срабатывания 1-го либо нескольких контактов в группе, отсутствие либо наличие фиксации их в одном из положений.

Так, если нужно показать, что контакт замыкается либо размыкается ранее других, знак его подвижной части дополняют маленьким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позднее, — штрихом, направленным в оборотную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом либо разомкнутом положениях (самовозврат) обозначают маленьким треугольником, верхушка которого ориентирована в сторону начального положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на знаке его недвижной части (рис. 2, ж, и).

Последние два УГО на электронных схемах употребляют в тех случаях, если нужно показать разновидность коммутационного изделия, контакты которого этими качествами обычно не владеют.

Условное графическое обозначение выключателей на электронных схемах (рис. 3) строят на базе знаков замыкающих и размыкающих контактов. При всем этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буковкой S, а если в цепь питания — буковкой Q. Метод управления находит отражение во 2-ой буковке кода: кнопочные выключатели и тумблеры обозначают буковкой В (SB), автоматические — буковкой F (SF), все другие — буковкой А (SA).

Если в выключателе несколько контактов, знаки их подвижных частей на электронных схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из 2-ух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позднее другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с любым органом управления, о чем свидетельствует отрезок штриховой полосы. При изображении контактов в различных участках схемы принадлежность их одному коммутационному изделию обычно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на базе знака переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных тумблеров (рис. 4, SA1, SA4). Если же тумблер фиксируется не только лишь в последних, да и в среднем (нейтральном) положении, знак подвижной части контакта помешают меж знаками недвижных частей, возможность поворота его в обе стороны демонстрируют точкой (SA2 на рис. 4). Так же поступают и в этом случае, если нужно показать на схеме тумблер, закрепляемый исключительно в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и тумблеров — знак кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При всем этом если условное графическое обозначение выстроено на базе основного знака контакта (см. рис. 1), то это значит, что выключатель (тумблер) не фиксируется в нажатом положении (при отпускании кнопки ворачивается в начальное положение).

Если же нужно показать фиксацию, употребляют специально созданные для этой цели знаки контактов с фиксацией (рис. 6). Возврат в начальное положение при нажатии другой кнопки тумблера демонстрируют в данном случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, обратной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, символ фиксирующего механизма изображают взамен полосы механической связи (SB2).

Многопозиционные тумблеры (к примеру, галетные) обозначают, как показано на рис. 7. Тут SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — тумблеры с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от их. Условное графическое обозначение отдельных контактных групп изображают на схемах в схожем положении, принадлежность к одному тумблеру обычно демонстрируют в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных тумблеров со сложной коммутацией ГОСТ предугадывает несколько методов. Два из их показаны на рис. 8. Тумблер SA1 — на 5 положений (они обозначены цифрами; буковкы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Тумблер SA2 — на 4 положения. В первом из их замыкаются цепи а и б (об этом молвят расположенные под ними точки), во 2-м — цепи в и г, в 3-ем — в и г, в четвертом — б и г.

Школа для электрика

Электронные чертежи и схемы

Похожее по теме:

Комментарии

Обозначения выключателей и переключателей на электрических схемах — 1 комментарий

Какое это великое счастье — ЖИТЬ,
Существовать в Мире, дышать, видеть небо, воду, солнце! (И. Бунин)

Вот проблема: «Некому будет судить». ВАШЕ мнение и как быть?

Риск собою — дело личное. Риск термоядерного ИСПЕПЕЛЕНИЯ Землян — ПРЕСТУПЛЕНИЕ.
«Некому будет судить», — это чудовищный ЦИНИЗМ отца атомной бомбы Оппенгеймера,
признание им ГИБЕЛИ всех ЛЮДЕЙ от атомного маразма, под стать и его ПАЛАЧЕСКИЙ
морализм: «Я — СМЕРТЬ, великий разрушитель МИРОВ, несущий ГИБЕЛЬ всему ЖИВОМУ».
Игнорируя оппонентов и УГРОЗЫ 96% ТЕМНОЙ энергии и материи от всего Мироздания
(всех звезд и Земли осталось

Источник: elektrica.info

Обозначение кнопки на электрической схеме

Если в выключателе несколько контактов, символы их подвижных частей располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 5.3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого. Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SA4.1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят условные графические обозначения двухпозиционных переключателей (рис. 5.4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 5.4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 5.4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5.5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 5.1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение). Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 5.6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 5.6, 5В1.1, SB12). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).
Многопозициоиные переключатели (например, галетные) обозначают, как показано на рис. 5.7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 5.7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 5.8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи е и г, в третьем — в и г, в четвертом — б и г.

Буквенные обозначения элементов на электрических схемах

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

A

Лазеры, мазеры, приборы телеуправления, усилители.

B

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

C

D

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

E

Различные виды осветительных устройств и нагревательных элементов.

F

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

G

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

H

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

K

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

L

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

M

Двигатели постоянного и переменного тока.

P

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Q

Выключатели и разъединители в силовых цепях

Силовые автоматические выключатели, короткозамыкатели, разъединители.

R

Варисторы, переменные резисторы, терморезисторы, потенциометры.

S

Коммутационные устройства в цепях сигнализации, управления, измерительных приборах

Различные типы выключателей и переключателей, а также выключатели, срабатывающие действием различных факторов.

T

Стабилизаторы, трансформаторы напряжения и тока.

U

Различные типы преобразователей и устройства связи

Выпрямители, модуляторы, демодуляторы, дискриминаторы, преобразователи частоты, инверторы.

V

Полупроводниковые и электровакуумные приборы

Диоды, тиристоры, транзисторы, стабилитроны, электронные лампы.

W

Антенны, линии и элементы, работающие на сверхвысоких частотах.

Антенны, волноводы, диполи.

X

Гнезда, токосъемники, штыри, разборные соединения.

Y

Механические устройства с электромагнитным приводом

Тормоза патроны, электромагнитные муфты.

Z

Оконечные устройства, ограничители, фильтры

Кварцевые фильтры, линии моделирования.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Символы двухбуквенного кода

A

Устройства общего назначения

B

Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания

BA

BB

Детекторы ионизирующих элементы

BD

BE

BF

BC

BK

BL

BM

BP

BQ

Датчики частоты вращения – тахогенераторы

BR

BS

BV

C

D

Интегральные схемы, микросборки

Схемы интегральные аналоговые

DA

Схемы интегральные, цифровые, логические элементы

DD

Устройства хранения информации

DS

DT

E

EK

EL

ET

F

Защитные устройства, предохранители, разрядники

Дискретные элементы токовой защиты мгновенного действия

FA

Дискретные элементы токовой защиты инерционного действия

FP

FU

Дискретные элементы защиты по напряжению, разрядники

FV

G

Генераторы и другие источники питания

GB

H

Индикаторные и сигнальные элементы

Приборы звуковой сигнализации

HA

HG

Приборы световой сигнализации

HL

K

Контакторы, пускатели, реле

KA

KH

KK

Контакторы, магнитные пускатели

KM

KT

KV

L

Дроссели, катушки индуктивности

Дроссели люминесцентных светильников

LL

M

P

Измерительные приборы и оборудование (недопустимо использование маркировки РЕ)

PA

PC

PF

Счетчики активной энергии

PI

Счетчики реактивной энергии

PK

PR

PS

Измерители времени действия, часы

PT

PV

PW

Q

Выключатели и разъединители в силовых цепях

QF

QK

QS

R

RK

RP

RS

RU

S

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

SA

SB

SF

Выключатели, срабатывающие под действием различных факторов:

SL

SP

– от положения (путевые)

SQ

– от частоты вращения

SR

SK

T

TA

TS

TV

U

Устройства связи, преобразователи неэлектрических величин в электрические

UB

UR

UI

Выпрямители, генераторы частоты, инверторы, преобразователи частоты

UZ

V

Приборы полупроводниковые и электровакуумные

VD

VL

VT

VS

W

Антенны, линии и элементы СВЧ

WE

WK

WS

WT

WU

WA

X

Скользящие контакты, токосъемники

XA

XP

XS

XT

XW

Y

Механические устройства с электромагнитным приводом

YA

Тормоза с электромагнитными приводами

YB

Муфты с электромагнитными приводами

YC

Электромагнитные патроны или плиты

YH

Z

Ограничители, устройства оконечные, фильтры

ZL

ZQ

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

{SOURCE}

Конечный выключатель обозначение на схеме. Условные обозначения в различных электрических схемах. Обозначение щитов, коробов, шкафов

] — выключателей, переключателей и электромагнитных реле построены на основе символов контактов: замыкающих (рис. 5.1, б ), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цени, обозначают, как показано на рис. 5.1 , ж, и.

За исходное положение замыкающих контактов принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений. Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 5.2 , а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 5.2 , в, г). Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 5.2, д, в), а фиксацию — кружком на символе его неподвижной части (рис. 5.2 , ж, и). Последние два УГО используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.
Условное графическое обозначение выключателей (рис. 5.3 ) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В {SB), автоматические — буквой F(SF), все остальные — буквой A (SA).

Если в выключателе несколько контактов, символы их подвижных частей располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 5.3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого. Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SA4.1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят условные графические обозначения двухпозиционных переключателей (рис. 5.4 , SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 5.4 ). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 5.4 , SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5.5 ). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 5.1 ), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение). Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 5.6 ). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 5.6, 5В1.1, SB12). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).
Многопозициоиные переключатели (например, галетные) обозначают, как показано на рис. 5.7 . Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 5.7 , SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 5.8 . Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи е и г, в третьем — в и г, в четвертом — б и г.

Содержание:

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется . Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

• На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
• Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
• На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

• Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
• Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
• На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса — , могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только , но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ — щит квартирный учетный и ЩКР — щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР — шкаф автоматического ввода резерва, ЩАП — щиты автоматического переключения.

Как читать электрические схемы

Построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Рис. 3.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в (SА 4. 1, SA4.2, SA4.3).

Рис. 4.

Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

Рис. 5.

Рис. 6.

Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

(например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Рис. 7.

Рис. 8

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а-д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Зорин А. Ю.

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Основные функции могут выполнять только неподвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.

Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Содержание: Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв. Однобуквенная символика элементов Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других. Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д. Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу: Первый буквенный символ, обязательный для отражения в маркировке Группа основных видов элементов и приборов Элементы, входящие в состав группы (наиболее характерные примеры) Устройства Лазеры, мазеры, приборы телеуправления, усилители. Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы. Конденсаторы Микросборки, интегральные схемы Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы. Разные элементы Различные виды осветительных устройств и нагревательных элементов. Обозначение предохранителя на схеме, разрядников, защитных устройств Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению. Источники питания, генераторы, кварцевые осцилляторы Аккумуляторные батареи, источники питания на электрохимической м электротермической основе. Устройства для сигналов и индикации Индикаторы, приборы световой и звуковой сигнализации Контакторы, реле, пускатели Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы. Дроссели, катушки индуктивности Дроссели в люминесцентном освещении. Двигатели Двигатели постоянного и переменного тока. Измерительные приборы и оборудование Счетчики, часы, показывающие, регистрирующие и измерительные приборы. Силовые автоматические выключатели, короткозамыкатели, разъединители. Резисторы Счетчики импульсов Частотометры Счетчики активной энергии Счетчики реактивной энергии Регистрирующие приборы Измерители времени действия, часы Вольтметры Ваттметры Выключатели и разъединители в силовых цепях Автоматические выключатели Короткозамыкатели Разъединители Резисторы Терморезисторы Потенциометры Шунты измерительные Варисторы Коммутационные устройства в цепях измерения, управления и сигнализации Выключатели и переключатели Выключатели кнопочные Выключатели автоматические Выключатели, срабатывающие под действием различных факторов: От уровня От давления От положения (путевые) От частоты вращения От температуры Трансформаторы, автотрансформаторы Трансформаторы тока Электромагнитные стабилизаторы Трансформаторы напряжения Устройства связи, преобразователи неэлектрических величин в электрические Модуляторы Демодуляторы Дискриминаторы Генераторы частоты, инверторы, преобразователи частоты Приборы полупроводниковые и электровакуумные Диоды, стабилитроны Электровакуумные приборы Транзисторы Тиристоры Антенны, линии и элементы СВЧ Ответвители Короткозамыкатели Трансформаторы, фазовращатели Аттенюаторы Контактные соединения Скользящие контакты, токосъемники Разборные соединения Высокочастотные соединители Механические устройства с электромагнитным приводом Электромагниты Тормоза с электромагнитными приводами Муфты с электромагнитными приводами Электромагнитные патроны или плиты Ограничители, устройства оконечные, фильтры Ограничители Кварцевые фильтры Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента. Условные графические обозначения электронных компонентов в схемах

Обозначение концевиков на схеме

] — выключателей, переключателей и электромагнитных реле построены на основе символов контактов: замыкающих (рис. 5.1, б ), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цени, обозначают, как показано на рис. 5.1 , ж, и.

За исходное положение замыкающих контактов принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений. Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 5.2 , а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 5.2 , в, г). Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 5.2, д, в), а фиксацию — кружком на символе его неподвижной части (рис. 5.2 , ж, и). Последние два УГО используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.
Условное графическое обозначение выключателей (рис. 5.3 ) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В {SB), автоматические — буквой F(SF), все остальные — буквой A (SA).

Если в выключателе несколько контактов, символы их подвижных частей располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 5.3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого. Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SA4.1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят условные графические обозначения двухпозиционных переключателей (рис. 5.4 , SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 5.4 ). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 5.4 , SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5.5 ). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 5.1 ), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение). Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 5.6 ). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 5.6, 5В1.1, SB12). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).
Многопозициоиные переключатели (например, галетные) обозначают, как показано на рис. 5.7 . Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 5.7 , SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 5.8 . Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи е и г, в третьем — в и г, в четвертом — б и г.

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87
(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ. УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ Unified system for design documentation. Graphic designations in diagrams. Commutational devices and contact connections

ГОСТ 2.755-87 (CT СЭВ 5720-86)

Дата введения 01.01.88

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов.

1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении:

1) замыкающих

2) размыкающих

3) переключающих

4) переключающих с нейтральным центральным положением

1.4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

Наименование	Обозначение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание. Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 — на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Контакт коммутационного устройства:
1) переключающий без размыкания цепи (мостовой)
2) с двойным замыканием
3) с двойным размыканием
2. Контакт импульсный замыкающий:
1) при срабатывании
2) при возврате
3. Контакт импульсный размыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
6. Контакт без самовозврата:
1) замыкающий
2) размыкающий
7. Контакт с самовозвратом:
1) замыкающий
2) размыкающий
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения
9. Контакт контактора:
1) замыкающий
2) размыкающий
3) замыкающий дугогасительный
4) размыкающий дугогасительный
5) замыкающий с автоматическим срабатыванием
10. Контакт выключателя
11. Контакт разъединителя
12. Контакт выключателя-разъединителя
13. Контакт концевого выключателя:
1) замыкающий
2) размыкающий
14. Контакт, чувствительный к температуре (термоконтакт):
1) замыкающий
2) размыкающий
15. Контакт замыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
16. Контакт размыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Контакт замыкающий выключателя:
1) однополюсный
	Однолинейное	Многолинейное
2) трехполюсный
2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока
3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:
1) автоматически
2) посредством вторичного нажатия кнопки
3) посредством вытягивания кнопки
4) посредством отдельного привода (пример нажатия кнопки-сброс)
4. Разъединитель трехполюсный
5. Выключатель-разъединитель трехполюсный
6. Выключатель ручной
7. Выключатель электромагнитный (реле)
8. Выключатель концевой с двумя отдельными цепями
9. Выключатель термический саморегулирующий Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
10. Выключатель инерционный
11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. 4.

Таблица 4

Наименование	Обозначение
1. Переключатель однополюсный многопозиционный (пример шестипозиционного)
Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)
2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем
3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции
4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную
5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции
6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию
7. Переключатель двухполюсный, четырехпозиционный
8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
9. Переключатель многопозиционный независимых цепей (пример шести цепей)
Примечания к пп. 1 — 9:
1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:
1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно
2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1 ; обратное движение возможно только от позиции 3 к позиции 1
2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи
10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов: 1) общее обозначение (пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F )
2) обозначение, составленное согласно конструкции
11. Переключатель двухполюсный, трехпозиционный с нейтральным положением
12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Контакт контактного соединения:
1) разъемного соединения:
2) разборного соединения
3) неразборного соединения
2. Контакт скользящий:
1) по линейной токопроводящей поверхности
2) по нескольким линейным токопроводящим поверхностям
3) по кольцевой токопроводящей поверхности
4) по нескольким кольцевым токопроводящим поверхностям Примечание. При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование	Обозначение
1. Соединение контактное разъемное
2. Соединение контактное разъемное четырехпроводное
3. Штырь четырехпроводного контактного разъемного соединения
4. Гнездо четырехпроводного контактного разъемного соединения
Примечание. В пп. 2 — 4 цифры внутри прямоугольников обозначают номера контактов
5. Соединение контактное разъемное коаксиальное
6. Перемычки контактные
Примечание. Вид связи см. табл. 5, п. 1.
7. Колодка зажимов Примечание. Для указания видов контактных соединений допускается применять следующие обозначения:
1) колодки с разборными контактами
2) колодки с разборными и неразборными контактами
8. Перемычка коммутационная:
1) на размыкание
2) с выведенным штырем
3) с выведенным гнездом
4) на переключение
9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл. 7.

Таблица 7

Наименование	Обозначение
1. Щетка искателя с размыканием цепи при переключении
2. Щетка искателя без размыкания цепи при переключении
3. Контакт (выход) поля искателя
4. Группа контактов (выходов) поля искателя
5. Поле искателя контактное
6. Поле искателя контактное с исходным положением Примечание. Обозначение исходного положения применяют при необходимости
7. Поле искателя контактное с изображением контактов (выходов)
8. Поле искателя с изображением групп контактов (выходов)

8. Примеры построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение.
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА КОММУТАЦИОННЫЕ
И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87
(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва 1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ. УСТРОЙСТВА КОММУТАЦИОННЫЕ И КОНТАКТНЫЕ СОЕДИНЕНИЯ Unified system for design documentation. Graphic designations in diagrams. Commutational devices and contact connections

ГОСТ 2.755-87 (CT СЭВ 5720-86)

Дата введения 01.01.88

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов. Настоящий стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки. Условные графические обозначения механических связей, приводов и приспособлений — по ГОСТ 2.721. Условные графические обозначения воспринимающих частей электромеханических устройств — по ГОСТ 2.756. Размеры отдельных условных графических обозначений и соотношение их элементов приведены в приложении. 1. Общие правила построения обозначений контактов. 1.1. Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. 1.2. Контакты коммутационных устройств состоят из подвижных и неподвижных контакт-деталей. 1.3. Для изображения основных (базовых) функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1) замыкающих 2) размыкающих 3) переключающих 4) переключающих с нейтральным центральным положением 1.4. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

Наименование	Обозначение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание. Обозначения, приведенные в пп. 1 — 4, 7 — 9 настоящей таблицы, помещают на неподвижных контакт-деталях, а обозначения в пп. 5 и 6 — на подвижных контакт-деталях.

2. Примеры построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

Наименование	Обозначение
1. Контакт коммутационного устройства:
1) переключающий без размыкания цепи (мостовой)
2) с двойным замыканием
3) с двойным размыканием
2. Контакт импульсный замыкающий:
1) при срабатывании
2) при возврате
3. Контакт импульсный размыкающий:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
4. Контакт в контактной группе, срабатывающий раньше по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
5. Контакт в контактной группе, срабатывающий позже по отношению к другим контактам группы:
1) замыкающий
2) размыкающий
6. Контакт без самовозврата:
1) замыкающий
2) размыкающий
7. Контакт с самовозвратом:
1) замыкающий
2) размыкающий
8. Контакт переключающий с нейтральным центральным положением, с самовозвратом из левого положения и без возврата из правого положения
9. Контакт контактора:
1) замыкающий
2) размыкающий
3) замыкающий дугогасительный
4) размыкающий дугогасительный
5) замыкающий с автоматическим срабатыванием
10. Контакт выключателя
11. Контакт разъединителя
12. Контакт выключателя-разъединителя
13. Контакт концевого выключателя:
1) замыкающий
2) размыкающий
14. Контакт, чувствительный к температуре (термоконтакт):
1) замыкающий
2) размыкающий
15. Контакт замыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
16. Контакт размыкающий с замедлением, действующим:
1) при срабатывании
2) при возврате
3) при срабатывании и возврате
Примечание к пп. 15 и 16. Замедление происходит при движении в направлении от дуги к ее центру.

3. Примеры построения обозначений контактов двухпозиционных коммутационных устройств приведены в табл. 3.

Таблица 3

Наименование	Обозначение
1. Контакт замыкающий выключателя:
1) однополюсный
	Однолинейное	Многолинейное
2) трехполюсный
2. Контакт замыкающий выключателя трехполюсного с автоматическим срабатыванием максимального тока
3. Контакт замыкающий нажимного кнопочного выключателя без самовозврата, с размыканием и возвратом элемента управления:
1) автоматически
2) посредством вторичного нажатия кнопки
3) посредством вытягивания кнопки
4) посредством отдельного привода (пример нажатия кнопки-сброс)
4. Разъединитель трехполюсный
5. Выключатель-разъединитель трехполюсный
6. Выключатель ручной
7. Выключатель электромагнитный (реле)
8. Выключатель концевой с двумя отдельными цепями
9. Выключатель термический саморегулирующий Примечание. Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
10. Выключатель инерционный
11. Переключатель ртутный трехконечный

4. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. 4.

Таблица 4

Наименование	Обозначение
1. Переключатель однополюсный многопозиционный (пример шестипозиционного)
Примечание. Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами (пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях)
2. Переключатель однополюсный, шестипозиционный с безобрывным переключателем
3. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции
4. Переключатель однополюсный, многопозиционный с подвижным контактом, замыкающим три цепи, исключая одну промежуточную
5. Переключатель однополюсный, многопозиционный с подвижным контактом, который в каждой последующей позиции подключает параллельную цепь к цепям, замкнутым в предыдущей позиции
6. Переключатель однополюсный, шестипозиционный с подвижным контактом, не размыкающим цепь при переходе его из третьей в четвертую позицию
7. Переключатель двухполюсный, четырехпозиционный
8. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса
9. Переключатель многопозиционный независимых цепей (пример шести цепей)
Примечания к пп. 1 — 9:
1. При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например:
1) привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно
2) привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1
2. Диаграмму положения связывают с подвижным контактом переключателя линией механической связи
10. Переключатель со сложной коммутацией изображают на схеме одним из следующих способов: 1) общее обозначение (пример обозначения восемнадцатипозиционного роторного переключателя с шестью зажимами, обозначенными от А до F)
2) обозначение, составленное согласно конструкции
11. Переключатель двухполюсный, трехпозиционный с нейтральным положением
12. Переключатель двухполюсный, трехпозиционный с самовозвратом в нейтральное положение

5. Обозначения контактов контактных соединений приведены в табл. 5.

Таблица 5

Наименование	Обозначение
1. Контакт контактного соединения:
1) разъемного соединения:
— штырь
— гнездо
2) разборного соединения
3) неразборного соединения
2. Контакт скользящий:
1) по линейной токопроводящей поверхности
2) по нескольким линейным токопроводящим поверхностям
3) по кольцевой токопроводящей поверхности
4) по нескольким кольцевым токопроводящим поверхностям Примечание. При выполнении схем с помощью ЭВМ допускается применять штриховку вместо зачернения

6. Примеры построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

Наименование	Обозначение
1. Соединение контактное разъемное
2. Соединение контактное разъемное четырехпроводное
3. Штырь четырехпроводного контактного разъемного соединения
4. Гнездо четырехпроводного контактного разъемного соединения
Примечание. В пп. 2 — 4 цифры внутри прямоугольников обозначают номера контактов
5. Соединение контактное разъемное коаксиальное
6. Перемычки контактные
Примечание. Вид связи см. табл. 5 , п. 1.
7. Колодка зажимов Примечание. Для указания видов контактных соединений допускается применять следующие обозначения:
1) колодки с разборными контактами
2) колодки с разборными и неразборными контактами
8. Перемычка коммутационная:
1) на размыкание
2) с выведенным штырем
3) с выведенным гнездом
4) на переключение
9. Соединение с защитным контактом

7. Обозначения элементов искателей приведены в табл. 7.

Таблица 7

Наименование	Обозначение
1. Щетка искателя с размыканием цепи при переключении
2. Щетка искателя без размыкания цепи при переключении
3. Контакт (выход) поля искателя
4. Группа контактов (выходов) поля искателя
5. Поле искателя контактное
6. Поле искателя контактное с исходным положением Примечание. Обозначение исходного положения применяют при необходимости
7. Поле искателя контактное с изображением контактов (выходов)
8. Поле искателя с изображением групп контактов (выходов)

8. Примеры построения обозначений искателей приведены в табл. 8.

Таблица 8

Наименование	Обозначение
1. Искатель с одним движением без возврата щеток в исходное положение
2. Искатель с одним движением с возвратом щеток в исходное положение.
Примечание. При использовании искателя в четырехпроводном тракте применяют обозначение искателя с возвратом щеток в исходное положение
8. Искатель с изображением контактов (выходов) с одним движением с возвратом щеток в исходное положение:
1) с размыканием цепи при переключении
2) без размыкания цепи при переключении
9. Искатель с изображением групп контактов (выходов) (пример искателя с возвратом щеток в исходное положение)
10. Искатель шаговый с указанием количества шагов вынужденного и свободного искания (пример 10 шагов вынужденного и 20 шагов свободного искания)
11. Искатель с двумя движениями с возвратом в исходное положение и с указанием декад и подсоединения к определенной (шестой) декаде
12. Искатель с двумя движениями, с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями (пример, двумя) Примечание. Если возникает необходимость указать, что искатель установлен в нужное положение с помощью маркировочного потенциала, поданного на соответствующий контакт контактного поля, следует использовать обозначение (пример, положение 7)

9. Обозначения многократных координатных соединителей приведены в табл. 9.

Таблица 9 вертикалями и с

2. Контакт импульсный замыкающий при срабатывании и возврате

3. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт — позже, чем соответствующие контакты нижнего полюса

4. Искатель с двумя движениями с возвратом в исходное положение и многократным соединением контактных полей несколькими искателями, например двумя

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам РАЗРАБОТЧИКИ П.А. Шалаев, С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.10.87 № 4033 3. Стандарт полностью соответствует СТ СЭВ 5720-86 4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74 5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ 6. ПЕРЕИЗДАНИЕ. Октябрь 1997 г.

Условные обозначения — white-santa.ru

 Линия электропередачи

(провод, кабель, шина)

linia el peredaci

Аппарат коммутирующий

(выключатель)



viklucatel

Лампа накаливания

lampa nakalivania

Катушка индуктивности без сердечника

(обмотка)

katuschka induktivnosti bez serdecnika



Конденсатор

kondensator

Предохранитель

predohranitel

Вольтметр

voltmetr

 Амперметр

ampermetr

Катушка индуктивности с сердечником

(дросель)

katuschka induktivnosti s serdecnikom

 Автоматический выключатель, однополюсный

viklucatel avtomaticeski

Автоматический выключатель, трех полюсный



viklucatel avtomaticeski 3 polus

 Кнопка управления нормально разомкнутая

knopka pusk

Кнопка управления, нормально замкнутая

knopka stop

Источник постоянного тока

batarea

 Катушка

katuschka

 Лампа сигнальная

lampa signalnaa

Конденсатор электролитическийГенератор переменного тока



generator peremennogo toka

 Генератор постоянного тока

generator postoannogo toka

 Электродвигатель

elektrodvigatel

 Трансформатор

transformator



Символы переключателей и кнопок

Символы переключателей и символы кнопок

Общий символ переключателя

Это символ стандартного переключателя в разомкнутом состоянии.

Разомкнутый переключатель

Это общий символ разомкнутого переключателя. Выключатель — это компонент, который может разорвать или замкнуть цепь. Открытый переключатель представляет собой разрыв цепи и останавливает прохождение тока через нее.

Замкнутый выключатель

Это общий символ замкнутого выключателя.замкнутый переключатель означает, что цепь замкнута и по ней может течь ток.

Термомагнитный переключатель

Это символ термомагнитного переключателя. он включает в себя как электромагнитное, так и тепловое прерывание. Во время сильных скачков тока электромагнит мгновенно размыкает цепь без каких-либо задержек. Но его биметаллическая полоса обеспечивает небольшую задержку, когда ток превышает установленный предел.

Концевой выключатель

Данный символ представляет концевой выключатель.он управляется механическими частями любой машины, которая используется в системах управления. Он активируется любыми другими объектами или частями машин, когда он вступает в контакт со своим приводом.

Телеграфный ключ

Телеграфный ключ представлен этим символом. Это специальный электрический переключатель, предназначенный для передачи текстовых сообщений азбукой Морзе. Он соединяет и отключает цепь, создавая импульсы разной длины, называемые «точками» и «тире».

Дифференциальный переключатель

Дифференциальный переключатель работает на разнице между фазным линейным током и нейтральным линейным током.Если есть разница в токе (из-за тока короткого замыкания), то цепь разрывается.

Переключатель счетчика импульсов

Привод этого переключателя управляется счетчиком импульсов. Когда счетчик импульсов достигает фиксированного значения, переключатель активируется и переключает цепь, связанную с ним.

Переключатель SPDT

Это обозначение однополюсного двухпозиционного переключателя (SPDT). Такой переключатель имеет три вывода с одним общим выводом. Общая клемма соединяется с одной из двух других клемм.

Ползунковый переключатель SPDT

Ползунковый переключатель имеет ползунок, который перемещается вперед и назад в положение для создания и прерывания тока в цепи. Данный символ представляет собой ползунковый переключатель SPDT, также известный как однополюсный двухпозиционный переключатель.

Switch DPST

DPDT означает двухполюсный однопозиционный. Он имеет два полюса, что означает, что к нему могут быть подключены две разные цепи, а одно направление означает, что он имеет только одно положение ВКЛ (замкнутый контур).Он либо включает, либо выключает две цепи одновременно.

Переключатель DPST Одно замыкание перед другим

Это также переключатель DPST, но у такого типа переключателя есть один модифицированный полюс, который замыкается (замыкает контакт) раньше другого во время замыкания. Они используются в определенных приложениях, где соединение должно быть выполнено раньше другого.

Переключатель DPDT

DPDT означает двухполюсный двойной проход. Это два переключателя SPDT, совмещенных с общим рычагом.Переключатель DPDT может одновременно переключать две разные цепи. В любом из двух положений каждая цепь имеет тесное соединение с отдельными клеммами.

Переключатель DPMT

DPMT означает двухполюсный многопозиционный переключатель. Этот переключатель имеет два полюса, то есть он может переключать две независимые цепи. Каждую цепь можно подключить к нескольким клеммам.

Переключатель SP4T

Это обозначение переключателя с однополюсным и 4-х позиционным переключением. Он имеет 4 положения и может переключать одну цепь, подключая ее к любой из 4 клемм.

Rotary Switch

Это символ, используемый для поворотного или поворотного переключателя. у него есть ручка, которая вращается вокруг своей оси и переключает общий вывод на любой из выходных выводов. Поворотные переключатели могут иметь несколько уровней (полюсов) для переключения нескольких отдельных цепей и нескольких ходов.

Выключатель задержки включения

Выключатель задержки включения мгновенно переключает из положения ВКЛ (закрыто) в положение ВЫКЛ (Открыто). Но при переходе из положения ВЫКЛ в положение ВКЛ требуется некоторая задержка по времени.Символическое представление переключателя задержки включения дано выше.

Переключатель задержки включения / выключения

Этот тип переключателя имеет функцию задержки времени при каждом переключении. Переключение с ВКЛ на ВЫКЛ или с ВЫКЛ на ВКЛ в обеих ситуациях происходит с некоторой задержкой по времени.

Стандартный кнопочный переключатель

Это символ однополюсного одноходового универсального кнопочного переключателя. Он имеет привод, который включает и выключает цепь нажатием.

Rotary Closed Switch

Это символ поворотного переключателя в закрытом (ON) положении.Это однополюсный переключатель в положении замыкающего контакта. У него нет позиции автоматического возврата.

Поворотный переключатель открытия

Это символ поворотного переключателя в открытом (ВЫКЛ) положении.

Кнопка NO

Это кнопка NO (нормально разомкнутая). Обычно он остается в разомкнутом (ВЫКЛ) положении. Нажатие кнопки переключает ее в положение ВКЛ (закрыто), а отпускание кнопки возвращает переключатель в положение ВЫКЛ (разомкнуто).

Кнопка NC

Это нормально закрытая кнопка, которая обычно остается закрытой (положение ВКЛ).Он переключается в положение ВЫКЛ. Нажатием кнопки, но после отпускания возвращается в положение «Закрыто».

Кнопка с блокировкой

Это символ кнопки с функцией блокировки. Он автоматически возвращается в нормальное положение, но может быть заблокирован в желаемом положении.

Кнопка прямого открытия с грибовидной головкой

Это кнопка с грибовидной головкой. Это положительный размыкающий переключатель, означающий, что его контакты разомкнуты, когда устройство находится в соответствующем открытом положении.

Кнопка с положительным замыкающим контактом

Это также кнопка с положительным замыкающим контактом (закрытое положение). Его контакт замыкается, когда положение переключателя соответствует закрытому положению переключателя.

Переключатель таймера

Это символ переключателя таймера. он в основном устанавливает и разрывает контакт, когда заканчивается таймер. Таймер устанавливает таймер с помощью механического часового механизма. Он обеспечивает временную задержку для определенных приложений.

Переключатель с задержкой включения

Это символ переключателя, контакт которого не замыкается сразу, но для этого требуется небольшая задержка по времени.

Выключатель быстрого включения

Этот символ представляет выключатель быстрого включения. Этот переключатель мгновенно замыкается (включается) после переключения своего положения.

Выключатель с задержкой открытия

Это выключатель с задержкой открытия. Во время переключения его положения из ВКЛЮЧЕНО в ВЫКЛЮЧЕНО его контакты еще некоторое время остаются замкнутыми.

Переключатель быстрого размыкания

Этот переключатель мгновенно размыкает свои контакты во время переключения, тем самым обеспечивая быстрое размыкание.

Переключатель с нажатием кнопки

Этот символ представляет кнопочный переключатель в разомкнутом положении, также известный как переключатель с нажатием на кнопку. При нажатии и удерживании кнопки вручную ее контакт замыкается в положение ВКЛ. После отпускания кнопки переключатель возвращается в состояние «открыто».

Переключатель с нажатием на кнопку

Этот переключатель обычно находится в замкнутом состоянии i.е. схема завершена. Когда вы нажимаете кнопку и удерживаете ее, цепь разрывается. После отпускания кнопки он возвращается в нормальное закрытое состояние.

Кнопочный концевой выключатель

Это кнопочный концевой выключатель. Концевой выключатель приводится в действие движением механических частей машин или других объектов и т. Д., Он переключает цепи, которые управляют другими частями машины.

Кнопочный двухполюсный концевой выключатель

Он также является концевым выключателем, но имеет двухполюсный i.е. он управляет двумя отдельными цепями. этот тип переключателя размыкает одну цепь и замыкает другую.

Джойстик-переключатель

Джойстик — это переключатель с рычагом или ручкой, соединенной с основанием. Направленное движение ручки соединяет разные клеммы переключателя. он используется в игровых контроллерах, в кранах и грузовиках в промышленности.

Кнопка SPDT

Это однополюсная кнопка с двойным ходом. Этот переключатель не находится в открытом положении.Он замыкает контакт (состояние ВКЛ) в обоих положениях. Нажатие и удерживание кнопки переключит цепь на другой терминал. Отпускание кнопки вернет контакт в исходное положение.

Кнопка DPDT

Это двухполюсный двухпозиционный переключатель. он переключает две отдельные цепи, но нажатие кнопки разрывает одну цепь и замыкает другую. Также при отпускании кнопки переключение будет обратным.

Поплавковый выключатель

Поплавковый выключатель — это выключатель, который управляет цепью или механизмом внутри резервуара, заполненного жидкостью.Он определяет уровень жидкости и включается или выключается, когда уровень жидкости поднимается или опускается.

Термовыключатель

Термовыключатель — это температурно-зависимый переключатель, который переключает цепь при превышении заданной температуры. Однако он возвращается в свое нормальное положение, когда температура становится нормальной.

Термовыключатель NC

Это нормально замкнутый термовыключатель, который находится в положении ВКЛ (замкнуто) при комнатной температуре. Когда температура повышается выше фиксированной точки, цепь разрывается.когда температура опускается ниже точки, он включает цепь.

NO Thermal Switch

Это также термовыключатель, он обычно разомкнут при комнатной температуре. При повышении температуры контакт переключает его в положение ВКЛ, а при понижении — в положение ВЫКЛ.

Селекторный переключатель

Селекторный переключатель — это поворотный переключатель с двумя или более чем двумя положениями. Он может переключать одну или несколько цепей одновременно.

Стартер

Также известный как электронный люминесцентный стартер, используется для плавного пуска люминесцентной лампы путем предварительного нагрева катода и подачи контролируемого импульса на лампу, чтобы она начала гореть.

Ртутный выключатель

Ртутный выключатель содержит ртуть внутри емкости между двумя выводами выключателя. Движение ртути замыкает и размыкает цепь при наклоне сосуда. Ртуть — это проводник, и она соединяет клеммы, когда касается ее.Ртутный переключатель можно использовать там, где есть движение, такое как наклон, перекатывание и т. Д.

Ножной переключатель

Этот символ представляет ножной переключатель или педальный переключатель. это однополюсный переключатель, который управляет цепью или двигателем, обычно используемым для управления тяжелой техникой. Он имеет очень прочную конструкцию, потому что им можно управлять пешком.

Переключатель DPST BBM

Это двухполюсный однопозиционный переключатель с механизмом размыкания перед включением (BBM).Он переключает две цепи, но сначала размыкает (размыкает) одну цепь, а затем замыкает (замыкает) другую.

Датчик приближения

Датчик приближения — это датчик, который обнаруживает объект на близком расстоянии. Это бесконтактный сенсорный выключатель. Когда объект попадает в зону его действия, он переключается и активируется соответствующая цепь. Эта схема может быть сигналом тревоги, счетчиком или логической схемой любого типа.

Переключатель неоновой лампы

Это простой однополюсный однопозиционный переключатель с неоновой лампой.Неоновая лампа служит индикатором протекания тока через переключатель.

DIP-переключатель

DIP означает двойной встроенный корпус. он состоит из упаковки нескольких переключателей в двухрядный корпус (DIP). Благодаря компактным размерам он используется в печатных платах.

Сопутствующие символы в электротехнике и электронике:

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

% PDF-1.3 % 8006 0 объект > эндобдж xref 8006 221 0000000016 00000 н. 0000004776 00000 н. 0000006428 00000 н. 0000006627 00000 н. 0000006714 00000 н. 0000006838 00000 н. 0000006929 00000 п. 0000007067 00000 н. 0000007139 00000 н. 0000007329 00000 н. 0000007392 00000 н. 0000007586 00000 п. 0000007649 00000 н. 0000007748 00000 н. 0000007844 00000 н. 0000007907 00000 н. 0000008014 00000 н. 0000008120 00000 н. 0000008183 00000 п. 0000008246 00000 н. 0000008375 00000 н. 0000008438 00000 п. 0000008501 00000 н. 0000008628 00000 н. 0000008691 00000 п. 0000008790 00000 н. 0000008889 00000 н. 0000009002 00000 н. 0000009065 00000 н. 0000009128 00000 н. 0000009252 00000 н. 0000009358 00000 п. 0000009421 00000 н. 0000009484 00000 н. 0000009623 00000 н. 0000009757 00000 н. 0000009820 00000 н. 0000009883 00000 н. 0000010026 00000 п. 0000010089 00000 п. 0000010152 00000 п. 0000010292 00000 п. 0000010355 00000 п. 0000010485 00000 п. 0000010547 00000 п. 0000010704 00000 п. 0000010766 00000 п. 0000010873 00000 п. 0000010935 00000 п. 0000011024 00000 п. 0000011086 00000 п. 0000011197 00000 п. 0000011259 00000 п. 0000011319 00000 п. 0000011377 00000 п. 0000012034 00000 п. 0000012432 00000 п. 0000012454 00000 п. 0000012602 00000 п. 0000012624 00000 п. 0000012774 00000 п. 0000012796 00000 п. 0000012947 00000 п. 0000012969 00000 п. 0000013120 00000 н. 0000013142 00000 п. 0000013292 00000 п. 0000013314 00000 п. 0000013465 00000 п. 0000013487 00000 п. 0000013638 00000 п. 0000013681 00000 п. 0000013703 00000 п. 0000013854 00000 п. 0000013876 00000 п. 0000014025 00000 п. 0000014047 00000 п. 0000014196 00000 п. 0000014218 00000 п. 0000014370 00000 п. 0000014392 00000 п. 0000014540 00000 п. 0000014562 00000 п. 0000014714 00000 п. 0000014736 00000 п. 0000014888 00000 п. 0000014910 00000 п. 0000015058 00000 п. 0000015080 00000 п. 0000015230 00000 п. 0000015252 00000 п. 0000015402 00000 п. 0000015424 00000 п. 0000015575 00000 п. 0000015597 00000 п. 0000015749 00000 п. 0000015771 00000 п. 0000015922 00000 п. 0000015944 00000 п. 0000016096 00000 п. 0000016118 00000 п. 0000016268 00000 п. 0000016290 00000 н. 0000016442 00000 п. 0000016464 00000 п. 0000016616 00000 п. 0000016638 00000 п. 0000016789 00000 п. 0000016811 00000 п. 0000016963 00000 п. 0000016985 00000 п. 0000017137 00000 п. 0000017159 00000 п. 0000017311 00000 п. 0000017333 00000 п. 0000017485 00000 п. 0000017507 00000 п. 0000017658 00000 п. 0000017680 00000 п. 0000017832 00000 п. 0000017854 00000 п. 0000018006 00000 п. 0000018028 00000 п. 0000018180 00000 п. 0000018202 00000 п. 0000018351 00000 п. 0000018373 00000 п. 0000018521 00000 п. 0000018543 00000 п. 0000018694 00000 п. 0000018716 00000 п. 0000018867 00000 п. 0000018889 00000 п. 0000019040 00000 п. 0000019062 00000 н. 0000019213 00000 п. 0000019235 00000 п. 0000019383 00000 п. 0000019405 00000 п. 0000019501 00000 п. 0000019526 00000 п. 0000061358 00000 п. 0000061383 00000 п. 0000102235 00000 н. 0000102260 00000 н. 0000150462 00000 н. 0000150487 00000 н. 0000198812 00000 н. 0000198837 00000 н. 0000228247 00000 н. 0000228272 00000 н. 0000244619 00000 н. 0000244644 ​​00000 н. 0000265927 00000 н. 0000265952 00000 п. 00002 00000 н. 00002

00000 н. 0000315500 00000 н. 0000315525 00000 н. 0000341181 00000 п. 0000341206 00000 н. 0000363758 00000 н. 0000363783 00000 н. 0000385255 00000 н. 0000385280 00000 н. 0000405717 00000 н. 0000405742 00000 н. 0000426279 00000 н. 0000426304 00000 н. 0000448980 00000 н. 0000449005 00000 н. 0000470202 00000 н. 0000470227 00000 н. 0000491512 00000 н. 0000491537 00000 н. 0000512253 00000 н. 0000512278 00000 н. 0000534361 00000 п. 0000534386 00000 п. 0000549427 00000 н. 0000549451 00000 п. 0000558925 00000 н. 0000558950 00000 н. 0000571206 00000 н. 0000571231 00000 н. 0000596022 00000 н. 0000596047 00000 н. 0000620929 00000 н. 0000620954 00000 н. 0000644652 00000 н. 0000644677 00000 н. 0000667583 00000 н. 0000667608 00000 н. 0000689070 00000 н. 0000689095 00000 н. 0000710423 00000 п. 0000710448 00000 н. 0000732681 00000 н. 0000732706 00000 н. 0000754324 00000 н. 0000754349 00000 н. 0000779183 00000 п. 0000779208 00000 н. 0000804355 00000 н. 0000804380 00000 н. 0000827500 00000 н. 0000827525 00000 н. 0000845645 00000 н. 0000845670 00000 н. 0000898873 00000 н. 0000898898 00000 н. 0000943964 00000 н. 0000943989 00000 н. 0000995371 00000 н. 0000995396 00000 н. 0001042235 00000 п. 0001042260 00000 п. 0001094804 00000 п. 0001094829 00000 п. 0000004879 00000 н. 0000006404 00000 п. трейлер ] >> startxref 0 %% EOF 8007 0 объект > эндобдж 8225 0 объект > транслировать H Lgǟ ++] [€ R) zuY $ 6 [# h & Ș + v, а tҲECnlta, fd.˒ = w

Электрические символы на чертежах

Мэг Эскотт

Если вы хотите разобраться в электрических символах на своих чертежах, то вы попали в нужное место. Размещение розеток для всех электрических устройств в вашем доме может существенно повлиять на дизайн вашего дома.

Если вы хотите получить бесплатный PDF-файл со всеми чертежами и обозначениями планов этажей, зарегистрируйтесь ниже.

Я включил символы (вместе с небольшими пояснениями) и контрольный список.Вот и …

Большинство электрических символов, используемых на чертежах, стали стандартными. Некоторые архитекторы или дизайнеры могут использовать немного другие символы. Всегда сверяйтесь с ключом на своих чертежах.

Несколько пояснений …

Вы заметите, что у некоторых символов есть нижний индекс (эта маленькая надпись внизу символа), которая помогает объяснить, для чего предназначена розетка. Вы можете встретить символ с нижним индексом, который здесь не объясняется.Если да, то это следует объяснить где-нибудь в ключе чертежа.

Все розетки относятся к розеткам, если они не заключены в квадрат, что означает, что они розетки в полу.

Обозначения настенных и напольных розеток

Совет для мобильных браузеров — эти таблицы лучше всего просматривать на телефоне в альбомной ориентации.

Отдельная розетка

Дуплексный выход

Несколько розеток (цифра означает количество розеток)

Двойная розетка с выключателем

Квадратный выход

Розетка 220 вольт

Розетка GFCI (более подробное объяснение ниже)

Специальная розетка (некоторые примеры ниже)

Выход холодильника

Выход для стиральной машины

Выход для посудомоечной машины

Розетка для сушилки для белья (примечание 220 В)

Выходной диапазон

Напольный выход

GFCI расшифровывается как «прерыватель цепи при замыкании на землю» или, для краткости, прерыватель цепи.Эти розетки необходимы в местах с водой — например, в ванных комнатах, кухнях и, возможно, на улице — особенно возле бассейна. Так что, уронив фен в ванну, никого не ударишь электрическим током!

Общие торговые точки

Общие розетки — это места, где требуется провод для питания прибора, при этом прибор будет подключаться, а не вставляться в розетку.

Маленькая горизонтальная линия слева от круга указывает на то, что розетка монтируется на стене.

Круг без горизонтальной линии означает, что розетка установлена ​​в потолке.

Световая розетка

Заглушенная (неиспользуемая) розетка

Выход вентилятора

Распределительная коробка

Патрон

Патрон лампы с выключателем

Символ тягового выключателя

Символ выхода часов

Схемы и панели

Панель питания

Ответвительная цепь скрыта в потолке или стене

Ответвительная цепь, скрытая в полу

Открытая ответвительная цепь

Еще электрические символы…

Символ кнопки

Символ колокола

Символ зуммера

Символ термостата

Символ дымового извещателя

Обозначение детектора окиси углерода

Символ тревожной кнопки

Контрольный список электрических символов

• Убедитесь, что вас устраивает расположение торговых точек — сравните с запланированными расстановками мебели.Убедитесь, что они указаны на правильной высоте.
• Довольны ли вы расположением главного блока предохранителей? Это доступно? Потому что меньше всего вам нужно бороться с факелом и лестницей, если перегорел предохранитель.

Другие символы плана дома для вас …

% PDF-1.4 % 171 0 объект > эндобдж xref 171 89 0000000016 00000 н. 0000003345 00000 н. 0000003558 00000 н. 0000003610 00000 н. 0000003739 00000 н. 0000004275 00000 н. 0000005032 00000 н. 0000005727 00000 н. 0000006477 00000 н. 0000007652 00000 н. 0000008568 00000 н. 0000008605 00000 н. 0000009025 00000 н. 0000013859 00000 п. 0000014230 00000 п. 0000014298 00000 н. 0000014729 00000 п. 0000014998 00000 п. 0000015058 00000 п. 0000019526 00000 п. 0000020030 00000 н. 0000020419 00000 п. 0000020792 00000 п. 0000026652 00000 п. 0000027430 00000 н. 0000027897 00000 н. 0000028581 00000 п. 0000028645 00000 п. 0000029064 00000 н. 0000039678 00000 п. 0000040665 00000 п. 0000041618 00000 п. 0000042326 00000 п. 0000042854 00000 п. 0000043830 00000 н. 0000044364 00000 н. 0000044444 00000 п. 0000044526 00000 п. 0000052562 00000 п. 0000053012 00000 п. 0000053398 00000 п. 0000053668 00000 п. 0000054114 00000 п. 0000055165 00000 п. 0000055788 00000 п. 0000056818 00000 п. 0000057864 00000 п. 0000067173 00000 п. 0000067939 00000 п. 0000068807 00000 п. 0000069316 00000 п. 0000069584 00000 п. 0000069865 00000 п. 0000070688 00000 п. 0000071937 00000 п. 0000074630 00000 н. 0000075586 00000 п. 0000137695 00000 н. 0000187828 00000 н. 0000192553 00000 н. 0000192993 00000 н. 0000193405 00000 н. 0000193731 00000 н. 0000193812 00000 н. 0000193884 00000 н. 0000194016 00000 н. 0000194108 00000 н. 0000194162 00000 н. 0000194280 00000 н. 0000194335 00000 н. 0000194432 00000 н. 0000194486 00000 н. 0000194610 00000 н. 0000194664 00000 н. 0000194796 00000 н. 0000194877 00000 н. 0000194931 00000 н. 0000195012 00000 н. 0000195066 00000 н. 0000195163 00000 н. 0000195217 00000 н. 0000195313 00000 н. 0000195367 00000 н. 0000195421 00000 н. 0000195501 00000 н. 0000195557 00000 н. 0000195639 00000 н. 0000195692 00000 н. 0000002076 00000 н. трейлер ] >> startxref 0 %% EOF 259 0 объект > поток x ڬ U {L [Uν} ܲ9 ڎ 6 G) [GDYcAy & шPoHel # LH & \ dcȦC> hQ_ |;

Электрические сокращения — archtoolbox.com

Список сокращений, используемых в наборе технических чертежей, варьируется от офиса к офису. Обязательно проверьте переднюю часть набора чертежей на предмет сокращений, используемых в этом конкретном наборе чертежей.

903 Кондиционер CAT Сообщество Антенны телевидения 90 3683 9038 9038 9036 9038 9 0384 EP GFC 9036I 903EEEE L NEMA или тяговая коробка Панель 903 63 9 0364 SYM 903 Лаборатория Underwriters Вт

#	Номер
Ом	Ом
Φ	Фаза
A	Амперы
AFCI	Прерыватель цепи дугового разряда
AHU	Устройство обработки воздуха
AIC	Ампер Разрывная способность				Алюминий	Коммутатор
ATC	Автоматический контроль температуры
AWG	Американский калибр проводов
BTU	Британские тепловые единицы
C
C
CB	Критическая ветвь
C / B	Автоматический выключатель
CBM	Сертифицированный производитель балластов
CCT	Цепь 9038 CTV 9038 (также: CCT		Замкнутая система телевидения
CD	Candela
CIR	Цепь (также: CCT, CKT)
CKT	Цепь (также: CCT	903IR3 903IR3,	Токоограничивающий предохранитель
CPT	Трансформатор мощности управления
CT	Трансформатор тока
CU	Медь
дБ
дБ
DIA	Диаметр
EB	Отделение оборудования
EC	Электротехнический кодекс или подрядчик по электротехнике
EF	Вытяжной вентилятор
ELEV	Лифт
EM	3	EM	Аварийный электрический	Аварийный источник питания
EPO	Аварийное отключение питания (кнопка или переключатель)
EWC	Электрический водоохладитель
F	Предохранитель
	FA	FAA	Сигнализатор пожарной тревоги
FLA	Амперы полной нагрузки
FMC	Гибкий металлический кабелепровод
G	Заземление
GND	Земля 903 68
GRMC	Жесткий оцинкованный металлический трубопровод
HOA	Ручной выключатель с автоматическим выключением
HVAC	Отопление, вентиляция, кондиционирование воздуха
	Институт инженеров по электротехнике и электронике
IG	Изолированное заземление
IMC	Промежуточный металлический кабелепровод
INT	Блокировка
KC	Киловольт-Ампер
КВАР	Киловольт-Ампер Реактивный
LFMC	Жидкостный герметичный гибкий металлический кабелепровод
LTG	903 MC	Металл Cl ad Кабель
MCB	Главный автоматический выключатель
MCC	Центр управления двигателем
MCP	Защита контура двигателя
MI	Минеральная изоляция 9038 Только
МВт	МВт
NC	Нормально закрытый
NEC	Национальный электротехнический кодекс
NEMA	Национальная ассоциация производителей электрооборудования
Национальная ассоциация производителей электрооборудования
NL	Ночной свет
NO	Нормально открытый или номер
P	Полюс
PB	Кнопка или кнопка паники
PWR	Питание
PT	Трансформатор напряжения
Кол-во	Кол-во
REQ	Требуется
REQ
Устройство остаточного тока
RMC	Жесткий металлический кабелепровод
RMS	Среднеквадратичный
RNC	Жесткий неметаллический
RTU	Блок на крыше
SE	Служебный вход
SEB	Сервисный блок конечной линии или сервисный электрический блок
SP	Запасной	Шунт
SW	Переключатель
Симметричный
TEL	Телефон
TGB	Телекоммуникационная шина заземления
TMCB	Термический магнитный выключатель
В	Вольт
ВА	Вольт-Ампер
VFD	Частотно-регулируемый привод
VT	Напряжение
WH	Водонагреватель
WP	Всепогодный или водонепроницаемый
XFMR	Трансформатор

Статья обновлена: 15 февраля 2021 г.

Руководство по проектированию промышленных панелей управления: схемы, стандарты, многое другое

Промышленные панели управления состоят из силовых цепей или цепей управления (или того и другого), которые выдают сигналы, управляющие работой машин или оборудования.Промышленные панели управления не включают ни основное питание, ни управляемое оборудование; скорее, панель монтируется на задней панели (или подпанели) или в корпусе, в зависимости от применения. Проектирование промышленных панелей управления начинается с взвешивания проектных требований и спецификаций и подготовки схем, но процесс проектирования может быть довольно сложным, чтобы обеспечить соблюдение всех применимых нормативных стандартов и требований безопасности.

Мы создали это руководство, чтобы предоставить обзор ключевых аспектов проектирования, применимых к проектированию промышленных панелей управления, включая схемы, соответствующие нормативные стандарты и конструктивные соображения, относящиеся ко всем аспектам эффективного проектирования панелей управления для промышленного оборудования и механизмов.

Включено в это руководство:

Промышленная панель управления — Схема

Дизайн панели управления для промышленного оборудования и машин — важное дело, результатом которого стал интерфейс, предназначенный для управления машиной или процессом. Это не простой вопрос выбора подходящего корпуса и задней панели, на которой размещается электрическое оборудование. Таким образом, надлежащее оборудование должно быть установлено на задней панели, правильно подключено и интегрировано в машину — любая неправильная конфигурация может привести к сбоям в работе оборудования, но также может представлять ненужный риск для операторов.

Процесс всегда должен начинаться с оценки спецификаций, требований и нормативных стандартов. После оценки этих соображений создаются чертежи, в которых описывается конкретная конфигурация проводки, цепей, элементов управления и всех других аспектов окончательной панели управления. Хороший дизайн отвечает как электрическим, так и физическим требованиям. Эти чертежи должны включать:

Поскольку в правильной схеме очень много элементов, рекомендуется также оглавление.Схема является основой для последующей разработки промышленной панели управления.

Нормативные стандарты, относящиеся к конструкции промышленных панелей управления

Несмотря на множество циклов Кодекса, многие промышленные панели управления по-прежнему не соответствуют нормативным стандартам, принятым в отрасли. Однако соблюдение требований имеет решающее значение для обеспечения минимальных рисков безопасности, связанных с установкой и эксплуатацией промышленного оборудования и механизмов.

Ниже приводится обзор наиболее важных нормативных актов, применимых к проектированию, производству и установке промышленных панелей управления.Как и все нормативные стандарты, стандарты промышленных панелей управления могут меняться с течением времени, и, по сути, один из наиболее актуальных стандартов, UL 508, недавно был отменен и заменен обновленным гармонизированным международным стандартом. Из-за меняющегося характера нормативных стандартов важно быть в курсе текущих требований.

NEC

Национальный электротехнический кодекс (NEC), или NFPA 70, является широко принятым стандартом для безопасной установки электрического оборудования и проводки.Стандарт NEC принят государством или регионом для стандартизации соблюдения правил техники безопасности при работе с электричеством. Статья 409 распространяется на промышленные панели управления и применяется к панелям, предназначенным для общего использования при напряжении 600 вольт или менее в обычных местах.

Статья 409 определяет, что промышленные панели управления должны оцениваться и маркироваться по их номинальному току короткого замыкания (SCCR), который устанавливается путем оценки каждого фидера в отдельности, а также всех ответвленных цепей. Наименьшее значение кА используется как значение кА для панели в целом.Для установки панели значение kA должно быть больше, чем значение kA входящего источника.

NFPA 79

NFPA (Национальная ассоциация противопожарной защиты) 79 — это раздел NEC, который касается стандартов электропроводки для промышленного оборудования. Сфера применения этого стандарта охватывает электрические и электронные элементы всего оборудования, которое работает при напряжении 600 В или ниже, включая машины для литья под давлением, сборочное оборудование, станки и погрузочно-разгрузочные машины, среди прочего, а также контрольно-испытательное оборудование.NFPA 79 обеспечивает защиту промышленного оборудования, направленную на защиту операторов, оборудования, объектов и незавершенного производства от пожара и поражения электрическим током.

Части NFPA 79 относятся к схемам управления и функциям управления, интерфейсу оператора и устройствам управления, расположению, монтажу и корпусам для оборудования управления и другим темам, имеющим отношение к проектированию промышленных панелей управления.

UL 508 и UL 60947-4-1

UL 508 был одним из наиболее важных стандартов для признания в течение многих лет, но этот стандарт недавно был отменен и был заменен на UL 60947-4-1.

• До 26 января 2012 г. перечисленные панели управления прошли оценку на соответствие стандарту UL 60947-4. Если заказчик специально просил, чтобы панель была оценена по UL-508, это было допустимо.
• С 26 января 2012 г. по 26 января 2017 г. новые промышленные панели управления прошли оценку UL 60947-4. Тем не менее, оценка изменений существующих панелей управления в соответствии с UL-508 была допустима, если требуется.
• После 27 января 2017 г. все перечисленные промышленные панели управления должны соответствовать спецификациям UL 60947-4-1.

Переход предназначен для гармонизации стандартов UL и других организаций, включая Канадскую ассоциацию стандартов (CSA) и Международную электротехническую комиссию (IEC) в Европе. Стоит отметить, что UL 508 и UL 60947-4-1 в основном одинаковы в техническом смысле, но включают важные национальные различия, чтобы гармонизировать и создать международный стандарт.

Основные последствия перехода связаны с тем, как продукты тестируются и квалифицируются в соответствии со стандартом из-за различий в напряжениях, используемых во всем мире.Промышленное напряжение в США составляет 480 В при 60 Гц, а промышленное напряжение в Европе — 400 В при 50 Гц.

Новый стандарт UL 60947-4 «применяется к типам оборудования, перечисленным в 1.1.1 и 1.1.2, главные контакты которого предназначены для подключения к цепям, номинальное напряжение которых не превышает 1000 В переменного тока. или 1 500 В постоянного тока »

Ряд других стандартов применим к определенным типам промышленных панелей управления, показанных в таблице ниже:

Другие органы также выпустили применимые стандарты, такие как IEC 60204-1, который касается безопасности машин и электрического оборудования машин.Учитывая множество стандартов, применимых к конкретным типам промышленных панелей управления и предназначенных для использования в конкретных приложениях, крайне важно определить соответствующие стандарты в начале процесса проектирования.

Рекомендации по проектированию промышленных панелей управления

Чтобы спроектировать панель управления, отвечающую функциональным требованиям, спецификациям приложений и нормативным стандартам, необходимо учитывать множество конструктивных соображений на протяжении всего процесса проектирования.Следующие ниже проектные решения представляют собой основные конструктивные соображения при разработке промышленной панели управления, хотя могут применяться дополнительные соображения, специфичные для отдельных приложений.

Корпуса и требования к пространству

Предполагаемая среда во многом определяет соответствующий тип корпуса для промышленной панели управления. Вам понадобится достаточно места для установки и подключения компонентов, а также будет разумно запланировать несколько розеток, чтобы уменьшить потребность в удлинителях, когда это необходимо для питания испытательного оборудования или приборов.

Размещение — еще одно соображение, связанное с ограждениями. В зависимости от того, где будет располагаться панель, вам может потребоваться учесть требования к открытию дверей шкафа (если используется корпус шкафа). Если панель управления будет расположена в зоне с высокой температурой окружающей среды, может потребоваться вентилятор или кондиционер, чтобы поддерживать панель управления в идеальном диапазоне рабочих температур. Если применяется контроль температуры, необходимо обеспечить легкий доступ к воздухозаборникам и выпускным отверстиям (что упрощает доступ к фильтрам и их замену).Необходимо учитывать как требования NEC, так и зазор вокруг силовых проводов, требуемый UL, для обеспечения достаточного пространства для вентиляции.

Вопросы по свободному пространству имеют первостепенное значение, поскольку одно из наиболее распространенных нарушений NEC связано с слишком маленькими или слишком маленькими панелями управления, чтобы обеспечить надлежащее пространство для проводки и изгиба проводов. Также разумно учитывать требования к пространству не только для текущей конфигурации, но и для возможных будущих потребностей, поскольку ограниченное пространство является общей проблемой при модернизации.

Размеры проводов и типы компонентов

Когда дело доходит до определения размеров проводов и выбора подходящих типов компонентов, есть два важных практических правила:

• Размер проводов должен соответствовать току нагрузки. В свою очередь, защита схемы должна основываться на размере провода. Выбор подходящего сечения провода важен для обеспечения того, чтобы цепь могла обеспечивать требуемый ток нагрузки, в то время как выбор наилучшей защиты цепи снижает риск возгорания за счет предотвращения перегрева проводов.
• Типы компонентов следует выбирать на основе функциональных требований. Выбор компонентов правильного размера имеет решающее значение, так как требования к напряжению и току нагрузки могут требовать минимальных требований к размеру. Компоненты должны быть способны надежно обрабатывать требования к напряжению и току нагрузки, но они также должны функционировать в соответствии с требованиями.

Стандарты UL определяют особые требования к проводке, такие как материалы проводки, маркировка проводов, размеры проводов силовых цепей и размеры проводов.

Компоненты и цепи управления

Какой тип управления подходит для приложения? Есть множество вариантов от реле до таймеров и клеммных колодок. Выбирайте самые простые из возможных компонентов управления.

Цепи управления обеспечивают логику работы компонентов силовой цепи. Эти цепи обычно имеют более низкое напряжение в целях безопасности, а такие компоненты, как силовые трансформаторы управления (CPT) и источники питания, используются для преобразования напряжения силовой цепи в напряжение цепи управления.

Провода питания

Провода питания должны допускать максимально возможную нагрузку. Обычно это вычисляется путем определения суммы всех подключенных двигателей и устройств (с учетом рабочих циклов и того, какие двигатели и устройства будут работать одновременно) и добавления этой суммы к току полной нагрузки для всех резистивных нагрузок плюс 125% от полной нагрузки. ток двигателя с наивысшим номиналом.

Управление максимальной токовой защитой

Вам также необходимо учесть защиту от сверхтоков на этапе проектирования.Есть два варианта: защита от перегрузки по току может быть размещена перед панелью или путем включения одного первичного защитного устройства в саму панель. В зависимости от области применения может быть нежелательно встраивать защитное устройство в панель, чтобы свести к минимуму необходимость открывать корпус.

Операторские устройства

Операторские устройства включают в себя такие компоненты, как кнопки, индикаторы, цифровые приборные панели, рычаги и т.п., но эти устройства также могут быть более сложными, сенсорными дисплеями.Такие HMI (человеко-машинные интерфейсы) обеспечивают более сложную функциональность, но также требуют компьютерных компонентов и разработки программного обеспечения, что может увеличить стоимость.

Что касается управления, то старый K.I.S.S. действует принцип (Keep It Simple, Stupid). Проще всегда лучше, но проще не всегда возможно . Однако вы должны выбрать простейшие операторские устройства, соответствующие функциональным требованиям, чтобы обеспечить простоту использования.

Все промышленные панели управления должны иметь аварийную остановку (которая отличается от циклической остановки), обычно самоблокирующийся элемент управления в форме гриба или ладони.Аварийные остановки, или E-stop, также требуются OSHA (Управление по охране труда), и они не могут быть кнопками на HMI; они должны иметь конструкцию с кнопками, которая жестко встроена в цепь безопасности. Кроме того, любые кнопки или переключатели пуска должны располагаться непосредственно над соответствующей кнопкой остановки или сразу слева от нее.

Маркировка

Крайне важно правильно маркировать все провода, клеммы и другие компоненты промышленной панели управления. Это стратегия экономии времени, которая также снижает вероятность ошибок при тестировании, текущем техническом обслуживании и ремонте.Этикетки должны быть достаточно прочными, чтобы выдерживать условия целевой среды, чтобы избежать выцветания и повреждений, которые делают их нечитаемыми.

Передние панели и лицевые панели

Передние панели и лицевые панели могут показаться второстепенными, но эти элементы столь же важны для общей работы оборудования, как и внутренние функциональные компоненты. Передние панели должны быть достаточно прочными, чтобы выдерживать экстремальные температуры, погодные условия, чистящие средства и химические вещества для защиты основных компонентов.

Передние панели и лицевые панели могут включать в себя металлические или пластиковые подложки, в зависимости от технических характеристик приложения, и могут быть закреплены с помощью шпилек, клея или креплений. Цифровая или трафаретная графика обеспечивает визуальное руководство для операторов и включает маркировку устройств оператора для обеспечения удобства использования. Следовательно, лицевые панели должны обладать прочностью, необходимой для того, чтобы их можно было читать в течение всего срока службы актива.

В промышленную панель управления входит множество отдельных компонентов и элементов.Это руководство предназначено для обзора основных аспектов проектирования. Учитывая глубину и сложность конструкции панели управления, а также спецификации приложений и нормативные требования, сотрудничество с экспертом, имеющим опыт проектирования и разработки промышленных панелей управления, является экономичным и экономичным вариантом для производителей.
