Обозначение счетчика на схеме электрической принципиальной. Обозначение счетчика электроэнергии на электрических схемах: виды и особенности

Как обозначается счетчик электроэнергии на схемах. Какие бывают типы счетчиков и их условные обозначения. Чем отличаются обозначения однофазных и трехфазных счетчиков на электрических схемах. Какие особенности нужно учитывать при чтении схем с электросчетчиками.

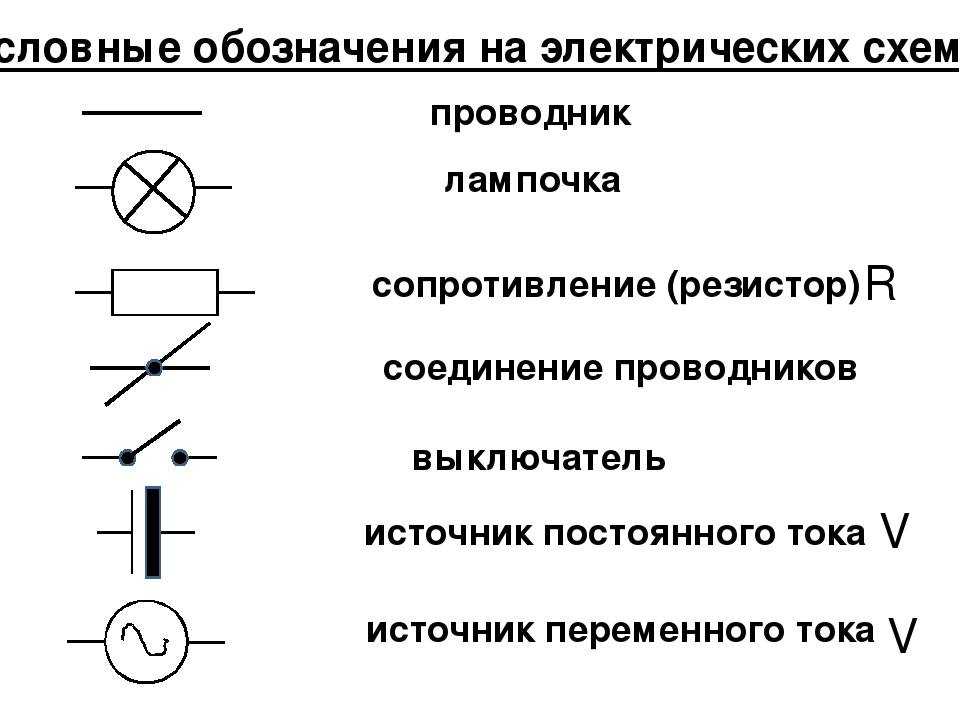

Основные виды условных обозначений счетчиков электроэнергии

Счетчики электрической энергии являются важным элементом любой электрической сети. Для их корректного обозначения на схемах используются специальные условные графические изображения. Рассмотрим основные виды таких обозначений:

• Однофазный счетчик активной энергии обозначается в виде окружности с вписанной в нее буквой «Wh».
• Трехфазный счетчик активной энергии изображается как три соединенных окружности с общей надписью «Wh».
• Счетчик реактивной энергии обозначается аналогично, но вместо «Wh» используется обозначение «varh».
• Многотарифные счетчики дополнительно маркируются буквой «М».

Особенности обозначения однофазных счетчиков

Однофазные счетчики электроэнергии применяются в бытовых сетях и небольших коммерческих объектах. На схемах они обозначаются следующим образом:

• Простой круг с надписью «Wh» внутри — для счетчиков активной энергии.
• Круг с надписью «varh» — для счетчиков реактивной энергии.
• Дополнительный знак «М» рядом с кругом — для многотарифных счетчиков.

Как правильно читать такие обозначения на схеме. Что означает каждый элемент условного изображения однофазного счетчика.

Обозначение трехфазных счетчиков на электрических схемах

Трехфазные счетчики используются в промышленных сетях и многоквартирных домах. Их условные обозначения имеют свои особенности:

• Три соединенных круга с общей надписью «Wh» или «varh».
• Дополнительные линии, показывающие способ подключения (звезда или треугольник).
• Обозначение класса точности рядом с основным символом.

Чем отличаются обозначения трехфазных счетчиков от однофазных. На что обращать внимание при чтении схем с трехфазными счетчиками.

Обозначение электронных и индукционных счетчиков

Существуют два основных типа счетчиков по принципу работы — электронные и индукционные. Их обозначения на схемах имеют некоторые отличия:

• Электронные счетчики маркируются дополнительным символом «Э».
• Индукционные счетчики не имеют специальной маркировки.
• Для электронных счетчиков может указываться наличие интерфейсов передачи данных.

Как отличить на схеме электронный счетчик от индукционного. Какую дополнительную информацию можно получить из обозначения электронного счетчика.

Обозначение трансформаторов тока для счетчиков

Во многих случаях счетчики подключаются через трансформаторы тока. Их обозначение на схемах также имеет свои особенности:

• Трансформаторы тока обозначаются в виде двух окружностей.
• Рядом указывается коэффициент трансформации.
• Линиями показывается способ подключения к счетчику.

Как правильно читать схемы с трансформаторами тока. Какую информацию можно получить из обозначения трансформатора на схеме.

Дополнительные элементы в обозначениях счетчиков

Помимо основных символов, обозначения счетчиков могут содержать дополнительную информацию:

• Класс точности счетчика.
• Номинальное напряжение и ток.
• Наличие интерфейсов передачи данных.
• Тип тарификации (однотарифный, многотарифный).

Какую полезную информацию можно получить из дополнительных обозначений. Как эта информация помогает при монтаже и эксплуатации счетчиков.

Особенности обозначения счетчиков в различных типах схем

Обозначения счетчиков могут немного отличаться в зависимости от типа электрической схемы:

• В однолинейных схемах используются упрощенные обозначения.
• В принципиальных схемах дается более подробная информация о подключении.
• В монтажных схемах указываются конкретные точки подключения проводов.

Как правильно читать обозначения счетчиков в разных типах схем. На что обращать внимание при работе с каждым видом схем.

Стандарты и нормативные документы по обозначению счетчиков

Обозначение счетчиков на электрических схемах регламентируется рядом стандартов и нормативных документов:

• ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
• ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем».
• ПУЭ «Правила устройства электроустановок».

Какие основные требования предъявляются к обозначению счетчиков согласно этим документам. Почему важно соблюдать стандарты при разработке и чтении электрических схем.

Типичные ошибки при обозначении счетчиков на схемах

При обозначении счетчиков на электрических схемах могут возникать различные ошибки:

• Неправильное указание типа счетчика (однофазный вместо трехфазного).
• Отсутствие обозначения класса точности.
• Неверное указание способа подключения трансформаторов тока.
• Пропуск дополнительных обозначений для электронных счетчиков.

К каким последствиям могут привести такие ошибки. Как их избежать при разработке и чтении электрических схем.

Современные тенденции в обозначении счетчиков

С развитием технологий меняются и подходы к обозначению счетчиков на схемах:

• Появление новых символов для «умных» счетчиков с расширенным функционалом.
• Использование цветовых обозначений в электронных схемах.
• Внедрение интерактивных обозначений в системах автоматизированного проектирования.

Как новые тенденции влияют на работу с электрическими схемами. Какие преимущества дает использование современных подходов к обозначению счетчиков.

Схема электрическая счетчика

Электрический счетчик, точнее — счетчик расхода электрической энергии является специальным прибором, предназначенным для учета потребляемой нагрузкой электрической энергии. По своей технической идее он представляет из себя комбинацию измерителя потребляемой электрической энергии с отображающим показания счетным механизмом. Различают электрические счетчики для измерения энергии постоянного или переменного тока. Счетчики электроэнергии переменного тока бывают однофазными и трехфазными. По принципу действия электрические счетчики могут быть индукционными и электронными.

Краткая история создания электрического счетчика

В 1885 году итальянцем Галилео Феррарисом (1847-1897) было сделано интересное наблюдение вращения сплошного ротора в виде металлического диска или цилиндра под воздействием двух не совпадающих по фазе полей переменного тока. Это открытие послужило отправной идеей для создания индукционного двигателя и одновременно открыло возможность разработки индукционного счетчика.

Первый счетчик такого типа был создан в 1889 году венгром Отто Титуцем Блати, который работал на заводе «Ганц» (Ganz) в Будапеште, Венгрия. Им был запатентована идея электрического счётчика для переменных токов (патент, выданный в Германии, № 52.793, патент, полученный в США, № 423.210).

В таком устройстве Блати смог получить внутреннее смещение фаз практически на 90°, что позволило счетчику отображать ватт-часы достаточно точно. В электросчетчике этой модели уже применялся тормозной постоянный магнит, обеспечивавший широкий диапазон измерений количества потребляемой энергии, а также был использован регистр циклометрического типа.

Дальнейшие годы ознаменовались многими усовершенствованиями, проявившимися в уменьшении веса и размеров прибора, расширении диапазона допустимых нагрузок, компенсации изменения величины коэффициента нагрузки, значений напряжения и температуры. Было существенно снижено трение в опорах вращающегося ротора счетчика с помощью замены шарикоподшипниками подпятников, позже применили двойные камни и магнитные подшипники. Значительно увеличился срок стабильной эксплуатации счетчика за счет повышения технических характеристик тормозной электромагнитной системы и неприменения масла в опорах ротора и счетном механизме. Значительно позже для промышленных потребителей был создан трехфазный индукционный счетчик, в котором применили комбинацию из двух или трех систем измерения, установленных на одном, двух или даже трех отдельных дисках.

Схема для подключения счетчика индукционного типа

Схема электрическая принципиальная счетчика индукционного типа в общем случае предельно проста и представляет собой две обмотки (тока и напряжения) и клеммную колодку, на которую выведены их контакты. Условная схема, по которой подключается однофазный электрический счетчик, в стандартном электрощите многоквартирных домов имеет следующий вид:

Здесь фазу «А» обозначает линия желтого цвета, фазу «В» — зеленого, фазу «С» – красного, нулевой провод «N» – линии синего цвета, проводник для заземления «PЕ» — линия желто-зеленого цвета. Пакетный выключатель в настоящее время часто заменяют более современным двухполюсным автоматом с защитой от перегрузки. Следует отметить, что между схемой подключения счетчика индукционного типа и аналогичной схемой подключения электронного счетчика принципиальных различий нет.

Условная схема для подключения электрического счетчика в трехфазной четырехпроводной сети напряжением 380 вольт имеет вид:

Здесь цветовые обозначения аналогичны предыдущей схеме подключения счетчика для однофазной сети.

Важно соблюдать прямой порядок чередования фаз трехфазной сети на колодке контактов счетчика. Определить его можно с помощью фазоуказателя или прибора ВАФ. В прямом порядке чередование фаз напряжений производится так: АВС, ВСА, САВ (если идти по часовой стрелке). В обратном порядке чередование фаз напряжений производится так: АСВ, СВА, ВАС. При этом создается дополнительная погрешность и возникает самоход ротора индукционного счетчика для активной энергии. В электрическом счетчике реактивной энергии обратный порядок чередования фаз нагрузки и напряжений приводит к вращению ротора в обратном направлении.

Схема электрических соединений однофазного индукционного электрического счетчика

На схеме линии красного цвета обозначают фазный провод и токовую катушку, а синего цвет — нулевой провод и катушку напряжения.

Схема электрических соединений трехфазного счетчика индукционного типа при прямом включении в четырехпроводной сети напряжения 380 вольт:

Здесь: фазу «А» обозначает желтый цвет, фазу «В» — зеленый, фазу «С» — красный, нулевой провод «N» — синим цвет; L1, L2, L3 – обозначают токовые катушки; L4, L5, L6 — обозначают катушки напряжения; 2, 5, 8 – контакты напряжения; 1, 3, 4, 6, 7, 9, 10, 11 – контакты для подключения внешней электропроводки к трехфазному счетчику.

Принцип действия и устройство индукционного электросчетчика

Токовая обмотка, включенная последовательно с потребителем электроэнергии, имеет малое число витков, которые намотаны толстым проводом, соответствующим номинальному току данного счетчика. Это обеспечивает минимум ее сопротивления и внесения погрешности измерения тока.

Обмотка напряжения, включенная параллельно нагрузке, имеет большое количество витков (8000 — 12000), которые намотаны тонким проводом, что уменьшает потребляемый ток холостого хода счетчика. Когда к ней подключено переменное напряжение, а в токовой обмотке течет ток нагрузки, через алюминиевый диск, являющийся ротором, замыкаются электромагнитные поля, наводящие в нем так называемые вихревые токи. Эти токи взаимодействуют с электромагнитным полем и создают вращающий момент, приводящий в движение подвижный алюминиевый диск.

Постоянный магнит, создающий магнитный поток через диск счетчика, создает эффект тормозного (противодействующего) момента.

Неизменность скорости вращения диска достигается при балансе вращающего и тормозного усилий.

Количество оборотов ротора за час будет пропорциональным израсходованной энергии, что эквивалентно тому, что значение установившейся равномерной скорости вращения диска является пропорциональным потребляемой мощности, если вращающий момент, воздействующий на диск, адекватен мощности потребителя, к которому подключен счетчик.

Трение в кинематических парах механизма индукционного счетчика создает появление погрешностей в измерительных показаниях. Особенно значительно влияние трения на малых (до 5-10% от номинального значения) нагрузках для индукционного счетчика, когда величина отрицательной погрешности может составлять 12 — 15%. Для сокращения влияния сил трения в индукционном счетчике используют специальное устройство, которое называется компенсатор трения.

Существенный параметр счетчика электрической энергии переменного тока — порог чувствительности прибора, который подразумевает значение минимальной мощности, выраженной в процентах от номинального значения, при котором ротор счетчика начинает устойчиво вращаться. Другими словами, порог чувствительности – это минимальный расход электроэнергии, который счетчик в состоянии зафиксировать.

В соответствии с ГОСТом, значение порога чувствительности для индукционных счетчиков различных классов точности, должно составлять не больше 0,5 — 1,5%. Уровень чувствительности задается значением компенсирующего момента и момента торможения, который создается специальным противосамоходным устройством.

Принцип работы электронного счетчика

Индукционные счетчики расхода электрической энергии при всей их простоте и невысокой стоимости обладают рядом недостатков, в основе которых находится использование механических подвижных элементов, имеющих недостаточную стабильность параметров при долгосрочной эксплуатации прибора. Электронный счетчик электроэнергии лишен этих недостатков, имеет низкий порог чувствительности, более высокую точность измерения потребляемой энергии.

Правда, для построения электронного счётчика требуется применение узкоспециализированных интегральных микросхем (ИС), которые могут выполнять перемножение сигналов тока и напряжения, формировать полученную величину в виде, удобном для обработки микроконтроллером. Например, микросхемы, преобразующие активную мощность — в значение частоты следования импульсов. Общее число полученных импульсов, интегрируемых микроконтроллером, является прямо пропорциональным потребляемой электроэнергии.

Блок-схема электронного счетчика

Не менее важным для полноценной эксплуатации электронного счетчика является наличие всевозможных сервисных функций, таких как удаленный доступ к счётчику для дистанционного контроля показаний, определение дневного и ночного потребления энергии и многие другие. Применение цифрового дисплея позволяет пользователю программно задавать различные форматы вывода сведений, например, отображать на дисплее информацию о количестве потреблённой энергии за определенный интервал, задавать различные тарифы и тому подобное.

Для выполнения отдельных нестандартных функций, например, согласования уровней сигналов, потребуется применение дополнительных ИС. В настоящее время начат выпуск специализированных микросхем — преобразователей мощности в пропорциональную частоту — и специализированные микроконтроллерные устройства, имеющие подобный преобразователь на одном кристалле. Но, чаще всего, они слишком дорогостоящи для применения в коммунально-бытовых устройствах индукционных счётчиков. Поэтому многими мировыми производителями микроконтроллеров разрабатываются специализированные недорогие микросхемы, специально предназначенные для подобного применения.

Какой вид имеет схема электрическая принципиальная счетчика по простейшему цифровому варианту на наиболее недорогом (менее доллара) 8-разрядном микроконтроллере компании Motorola? В рассматриваемом решении осуществлены все минимально обязательные функции устройства. Оно основано на применении недорогой ИС, преобразующей мощность в частоту импульсов типа КР1095ПП1 и 8-разрядного микроконтроллерного устройства MC68HC05KJ1. При такой архитектуре счетчика микроконтроллеру необходимо суммировать получаемое число импульсов, отображать информацию на дисплее и осуществлять защиту устройства в различных нештатных режимах. Описываемый счётчик в действительности является цифровым функциональным аналогом имеющихся механических счётчиков, приспособленным для дальнейшего усовершенствования.

Схема электрическая принципиальная простейшего цифрового счетчика электроэнергии

Сигналы, эквивалентные значениям напряжения и тока в сети, получаются от датчиков и подаются на вход преобразователя. Микросхема осуществляет перемножение входных сигналов, формируя мгновенное значение потребляемой мощности. Это значение поступает на микроконтроллер, преобразуется в ватт-часы. По мере накопления данных изменяются показания счётчика на ЖКИ. Наличие частых сбоев напряжения электропитания устройства приводит к необходимости применения EEPROM для обеспечения сохранности показаний счётчика. Поскольку сбои напряжения питания являются наиболее распространенной нештатной ситуацией, подобная защита требуется в любом электронном счётчике.

Схема электрическая принципиальная счетчика (цифровой вычислитель) приведена ниже. Через разъём X1 присоединяется напряжение сети 220 В и электропотребитель. Датчики напряжения и тока формируют сигналы, поступающие на микросхему КР1095ПП1 преобразователя, имеющего оптронную развязку частотного выхода. Ядром счётчика является микроконтроллер MC68HC05KJ1 производства компании Motorola, производимый в 16-выводном корпусе (корпус DIP или SOIC) и оснащенный 1,2 Кбайтом ПЗУ и 64 байтом ОЗУ. Для сохранения накопленного количества потребленной энергии во время сбоев по питанию применяется EEPROM с малым объёмом памяти 24С00 (16 байт) от компании Microchip. Дисплеем служит 7-сегментный 8-разрядный ЖКИ, который управляется любым недорогостоящим микроконтроллером, обменивающимся с центральным микроконтроллером данными по протоколам SPI или I2C и подключенный через разъём Х2.

Заложенный алгоритм работы счетчика потребовал менее 1 Кбайт памяти и меньше половины из всех портов ввода/вывода на микроконтроллере MC68HC05KJ1. Его технических возможностей достаточно для того, чтобы дополнить счетчик некоторыми сервисными функциями, например, возможностью объединения счётчиков в локальную сеть через интерфейс RS-485. Эта возможность позволяет получать данные о потребленной энергии в сервисный центр и дистанционно отключать электричество, если потребителем не внесена оплата. Сетью, содержащей такие счётчики можно оснастить жилой многоквартирный дом. Все показания счетчиков по сети будут дистанционно поступать в диспетчерский пункт.

Практический интерес представляет применение семейства 8-разрядных микроконтроллеров с кристаллом, содержащим встроенную FLASH-память. Это позволяет его программировать прямо на собранной плате. Это также обеспечивает защищённость от взлома программного кода и удобство обновления ПО без выполнения монтажных работ.

Цифровой вычислитель для электронного счетчика электроэнергии

Более интересным представляется вариант электронного счётчика электроэнергии без применения внешней EEPROM и дорогостоящего внешнего энергонезависимого ОЗУ. В этом случае можно при возникновении аварийной ситуации фиксировать показания и другую служебную информацию во внутренней FLASH-памяти микроконтроллера. Это дополнительно обеспечивает требуемую конфиденциальность данных, что нельзя обеспечить, если применяется внешний кристалл, не защищённый от несанкционированного доступа посторонних лиц. Такой электронный счётчик электроэнергии с любым уровнем сложности и функциональности можно создать с применением микроконтроллера компании Motorola из семейства HC08 с FLASH-памятью, встроенной в основной кристалл.

Осуществление перехода на цифровые дистанционные автоматические средства учёта и контроля расхода электроэнергии является вопросом времени. Технические и потребительские достоинства таких систем являются очевидными. Стоимость их будет неизменно уменьшаться. И даже в случае применения простейшего микроконтроллера такой электронный счётчик электроэнергии обладает очевидными преимуществами: высокая надёжность вследствие полного отсутствия подвижных деталей; миниатюрность; возможность выпуска счетчика в корпусе с учётом особенностей интерьера в современных жилых домах; увеличение интервала поверок в несколько раз; высокая ремонтопригодность и предельная простота в обслуживании и эксплуатации. Даже небольшие дополнительные аппаратные и программные затраты в простейшем цифровом счётчике могут дополнить его рядом сервисных функций, принципиально отсутствующих у всех механических электросчетчиков, например, применение многотарифного начисления оплаты за потребляемую энергию, возможность реализации автоматизированного учёта и управления потреблением электроэнергии.

Схема подключения однофазного электросчетчика | ehto.ru

14.10.201714.10.2017 Админ.

Вступление

Однофазный электросчетчик является самым используемым прибором учёта расхода (потребления) электроэнергии в жилых и общественных зданиях. Для квартир однофазные счетчики являются основными приборами учёта.

Зачем это нужно

Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?

Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?

Ответ я нашел в рекомендациях МосЭнерго.  «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.

Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:

• Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
• После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.

Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.

Два типа счетчиков

На сегодня в жилом фонде РФ, используются два типа электрических счетчиков: современные электронные и устаревающие индукционные. Наблюдается явная тенденция, замены индукционных счетчиков на электронные, но я покажу схему подключения однофазного электросчетчика обоих типов.

Установка счетчика – общие замечания

Если квартира НЕ является коммунальной, то в квартире устанавливается один электросчетчик, который учитывает потребление электроэнергии во всей квартире.

Если квартира коммунальная, то в ней устанавливается общеквартирный счетчик (1) учета и контрольные счетчики учета для комнат (2).

Обозначение электросчетчика на схемах

На схемах однофазные счетчики обозначаются в виде квадрата с отсеченной частью и надписью Wh, возможно kWh.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки. Важно, чтобы фаза проходила через эту токовую обмотку.

Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.

Схема подключения однофазного электросчетчика электронного

Однофазные электронные счетчики учета, подключаются аналогично индукционным счетчикам:

• Фаза приход;
• Фаза к нагрузке;
• Ноль приход;
• Ноль к нагрузке.



Неправильное подключение электрических счетчиков

В начале статьи, я упомянул, что через токовую обмотку счетчика должна проходить фаза, а не ноль. Так вот, если сделать наоборот, то получим схему воровства электроэнергии, что незаконно.

Вывод

Если вы не знаете как определить фазу и отличить фазу от нуля, не занимайтесь самостоятельной заменой электросчетчика.

©Ehto.ru

Еще статьи

Схемы подключениймонтаж электрический, схема подключения электрическая, счетчик электрический установка, установка электроприборов, электросхема проводки, электросчетчик замена за чей счет

Формы счетчиков — Изучите счетчики

Формы счетчиков или номер формы на электрическом счетчике — это числа, которые помогают нам, специалистам по счетчикам, определить, какой тип счетчика должен использоваться в конкретной службе. Используются различные номера форм. Есть также в основном два типа услуг, которые будут предоставляться при установке счетчиков. Самый распространенный – автономный. Второй трансформаторный. Разница между ними заключается в том, что служба с номинальным трансформатором использует ТТ, а автономная служба — нет. Теорема Блонделя обычно используется для определения типа счетчика, который следует установить в каждом отдельном типе обслуживания.

Вот наиболее распространенные и наиболее распространенные типы услуг, в которых они используются.

Форма 1с. Счетчик формы 1s, который обычно использовался в однофазных двухпроводных сетях 120 В. Несмотря на то, что в полевых условиях все еще существует много счетчиков 1 с, и есть коммунальные службы, которые все еще покупают их, они уже не так распространены, как раньше. Причина в том, что многие дома, которые использовали этот тип услуг, перешли на 240 В либо потому, что они модернизировались, либо потому, что их вынудила их коммунальная служба. Коммунальные службы хотели сделать этот переключатель, потому что так легко подключить счетчик 240 В формы 2 с к розетке 1 с. Два метра невооруженным глазом выглядят одинаково. Не читая шильдик трудно отличить. База счетчика для 1s также подключена иначе, чем для 2s. Однако неопытный глаз может не уловить этой разницы и установить счетчик формы 2s случайно. Кроме того, многие коммунальные службы решили преобразовать многие из 120-вольтовых услуг в 240-вольтовые только для того, чтобы они могли установить 2-секундный счетчик. Для клиента нет никакой разницы, поскольку они все еще видят 120 В. Просто нет проводов, подключенных к одной из клемм на стороне нагрузки базы счетчика. Наиболее распространенное использование 1-секундного счетчика в настоящее время — это услуги вывесок, которым требуется только 120 В.

Нажмите здесь! чтобы узнать, как получить энергию на собственном заднем дворе из двигателя Стирлинга!

Форма 2с. Форма 2s на сегодняшний день является самой распространенной формой метра. Этот счетчик чаще всего используется в однофазной трехпроводной сети 240 В. Это счетчик, который большинство людей найдет в своих домах. Эта форма также используется для многих малых предприятий. Щелкните здесь для получения схемы подключения счетчика формы 2s.

Форма 3с. Счетчики Form 3s обычно используются для однофазных двухпроводных сетей, где сеть настолько велика, что требует трансформаторов тока. Они также могут использоваться для трехпроводных однофазных услуг, а также для однофазного первичного учета. Счетчик формы 3s использует один ТТ. Это счетчик с трансформаторным номиналом, и он не прерывает обслуживание клиента при его вытягивании.

Форма 4с. Счетчики формы 4s используются для однофазных трехпроводных сетей с двумя трансформаторами тока. Это счетчик с трансформаторным номиналом, который будет использоваться, когда услуга слишком велика, чтобы использовать счетчик формы 2s. Вот схема подключения счетчика формы 4s.

Форма 5с. Счетчики Form 5s — это счетчики с трансформаторным номиналом, которые можно использовать в различных типах услуг. Их можно использовать во всем, от 4-проводной схемы «звезда» до 3-проводной схемы «треугольник». Наиболее распространенное использование этого счетчика и единственное, которое я рекомендую использовать для новых установок, — это 3-проводная схема «треугольник». Причина, по которой я рекомендую использовать этот счетчик только для одного типа услуг, заключается в том, что когда вы просматриваете свою биллинговую систему и начинаете искать ошибки, вы сможете определить на основе множителя, какой тип услуги находится в поле, а также иметь подскажите про напряжение. Это может помочь вам устранять проблемы, возникающие в отделе выставления счетов или считывания показаний счетчиков, даже не выходя из офиса. Например, если бы у меня был заказ, в котором говорилось, что дисплей счетчика не работает, а множитель равен 160, я бы взял с собой в поле PT 4:1, потому что более чем вероятно, что он испортился.

Форма 9с. Форма 9s чаще всего используется в 4-проводном соединении звездой. Этот счетчик также используется в 4-проводной дельта-службе, также известной как служба с высоким ответвлением. Вот схема подключения счетчика формы 9s.

Нажмите здесь! Энергетическая компания не хочет, чтобы вы знали этот секрет о том, как генерировать собственную энергию!

Форма 12с. Счетчики Form 12s — это автономные счетчики, которые можно использовать для нескольких различных услуг. Их можно использовать в трехфазных сетях с 3-проводным треугольником, а также в однофазных сетях, которые подключаются к трехфазному трансформатору. Например, если у вас есть 4-проводной трансформатор 120/208, питающий здание, и у вас есть клиент, которому нужна только одна фаза, вы можете отсоединить две ветви и нейтраль от трансформатора, чтобы получить одну фазу. Это также известно как сетевая служба. Вот электрическая схема формы 12s.

Форма 16с. Счетчики Form 16s представляют собой автономные счетчики, которые чаще всего используются для учета услуг с 4-проводным соединением звездой. Вот схема подключения счетчика формы 16с.

Это наиболее распространенные формы счетчиков. Кроме того, я хотел бы добавить, что с изобретением твердотельного измерителя появилась функция, известная как автоматический выбор диапазона. Эта функция позволяет вам использовать счетчик формы 9s в 4-х проводном треугольнике. Раньше вы бы использовали метр 8s из-за высокой ноги. То же самое относится и к форме 16s. Перед автоматическим определением диапазона для правильного измерения 4-проводного дельта-сервиса использовался 15-секундный счетчик. Теперь счетчик выполняет внутренние расчеты, и вам нужен только один счетчик для каждого типа розетки. Вам больше не нужно носить с собой 8-метровый и 9-метровыйs метр или 15s метр и 16s метр. Кроме того, вам больше не нужно носить с собой 120v 12s и 240 12s метр.

Как подключить электросчетчик

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

пклин / Getty Images

Обзор проекта

Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.

Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

Устройство электрического счетчика

Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.

Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.

Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.

Процесс, с помощью которого электрик или коммунальщик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Ручка или карандаш

Материалы

• Лист бумаги или блокнот

1. Подсоедините горячие провода линии

   Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.

   В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.

   Ель / Тимоти Тиле

2. Подсоедините горячие провода нагрузки

   Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

   Ель / Тимоти Тиле

3. Подсоедините провод заземления

   Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленной в землю штанге заземления.

   Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .

   Чтобы эффективно защитить этот заземляющий провод, техник может проложить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

   Ель / Тимоти Тиле

4. Подсоедините нейтральные провода

   Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

   Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.

   Ель / Тимоти Тиле

Как электрический счетчик контролирует потребление энергии

Роберт Ллевеллин / Getty Images

Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.

Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.

Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.

Считывание показаний счетчика

Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании.
