Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений.

В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме.

Введение


Но начнем немного издалека...
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

«Нужно бежать со всех ног, чтобы только оставаться на месте, а чтобы куда-то попасть, надо бежать как минимум вдвое быстрее!»

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

  1. Схема электрическая
  2. Схема гидравлическая
  3. Схема пневматическая
  4. Схема газовая
  5. Схема кинематическая
  6. Схема вакуумная
  7. Схема оптическая
  8. Схема энергетическая
  9. Схема деления
  10. Схема комбинированная

Виды схем подразделяются на восемь типов:

  1. Схема структурная
  2. Схема функциональная
  3. Схема принципиальная (полная)
  4. Схема соединений (монтажная)
  5. Схема подключения
  6. Схема общая
  7. Схема расположения
  8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

Условные графические обозначения. Четыре типа контактов

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат) Условные обозначение. Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник) Условные обозначение. Выключатель нагрузки (рубильник)
Контакт контактора Условные обозначение. Контакт контактора
Тепловое реле Условные обозначение. Тепловое реле
УЗО Условные обозначение. Устройство защитного отключения (УЗО)
Дифференциальный автомат Условные обозначение. Дифференциальный автомат
Предохранитель Условные обозначение. Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) Условные обозначение. Автоматический выключатель для защиты двигателя
Выключатель нагрузки с предохранителем (рубильник с предохранителем) Условные обозначение. Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока Условные обозначение. Трансформатор тока
Трансформатор напряжения Условные обозначение. Трансформатор напряжения
Счетчик электрической энергии Условные обозначение. Счетчик электрической энергии
Частотный преобразователь Условные обозначение. Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически Условные обозначение. Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки Условные обозначение. Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки Условные обозначение. Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) Условные обозначение. Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода
Контакт замыкающий с замедлением, действующим при срабатывании Условные обозначение. Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате Условные обозначение. Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате Условные обозначение. Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании  Условные обозначение. Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате  Условные обозначение. Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате Условные обозначение. Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле Условные обозначение. Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле Условные обозначение. Катушка импульсного реле
Катушка фотореле Условные обозначение. Катушка фотореле
Катушка реле времени Условные обозначение. Катушка реле времени
Мотор-привод Условные обозначение. Мотор-привод
Лампа осветительная, световая индикация (лампочка) Условные обозначение. Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент Условные обозначение. Нагревательный элемент
Разъемное соединение (розетка):
гнездо
штырь
Условные обозначение. Разъемное соединение (розетка)
Разрядник Условные обозначение. Разрядник
Ограничитель перенапряжения (ОПН), варистор Условные обозначение. Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма) Условные обозначение. Разборное соединение (клемма)
Амперметр Условные обозначение. Амперметр
Вольтметр Условные обозначение. Вольтметр
Ваттметр Условные обозначение. Ваттметр
Частотометр Условные обозначение. Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:

Наименование Обозначение
Автоматический выключатель в силовых цепях QF
Автоматический выключатель в цепях управления SF
Автоматический выключатель с дифференциальной защитой (дифавтомат) QFD
Выключатель нагрузки (рубильник) QS
Устройство защитного отключения (УЗО) QSD
Контактор KM
Тепловое реле F, KK
Реле времени KT
Реле напряжения KV
Фотореле KL
Импульсное реле KI
Разрядник, ОПН FV
Плавкий предохранитель FU
Трансформатор тока TA
Трансформатор напряжения TV
Частотный преобразователь UZ
Амперметр PA
Вольтметр PV
Ваттметр PW
Частотометр PF
Счетчик активной энергии PI
Счетчик реактивной энергии PK
Фотоэлемент BL
Нагревательный элемент EK
Лампа осветительная EL
Прибор световой индикации (лампочка) HL
Штепсельный разъем (розетка) XS
Выключатель или переключатель в цепях управления SA
Выключатель кнопочный в цепях управления SB
Клеммы XT

Изображение электрооборудования на планах

Хотя ГОСТ 2.701-2008 и ГОСТ 2.702-2011 предусматривают вид электрической схемы «схема расположения», при проектировании зданий и сооружений следует руководствоваться ГОСТ 21.210-2014 «СПДС. Изображения условные графические электрооборудования и проводок на планах». Данный ГОСТ устанавливает условные обозначения электропроводок, прокладок шин, шинопроводов, кабельных линий, электрического оборудования (трансформаторов, электрических щитов, розеток, выключателей, светильников) на планах прокладки электрических сетей.

Эти условные обозначения применяются при выполнении чертежей электроснабжения, силового электрооборудования, электрического освещения и других чертежей. Также данные обозначения используются для изображении потребителей в однолинейных принципиальных схемах электрических щитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Условные графические обозначения линий проводок и токопроводов

К сожалению, AutoCAD в базовой поставке не содержит все необходимые типы линий.

Проектировщики решают эту проблему по-разному:

  • большинство выполняет отрисовку проводки обычной линией, а потом дополняет обозначениями кружков, квадратиков и пр.;
  • продвинутые пользователи AutoCAD создают собственные типы линий.

Я — сторонник второго способа, т.к. он гораздо удобнее. Если вы используете специальный тип линии, то при её перемещении все «дополнительные» обозначения также перемещаются, ведь они часть линии.

Создать собственный тип линии в AutoCAD достаточно просто. Вы потратите некоторое время на освоение этого навыка, зато сэкономите потом массу времени при проектировании.

Изображение вертикальной прокладки удобнее всего сделать при помощи блоков AutoCAD, а лучше при помощи динамических блоков.

Условные графические изображения шин и шинопроводов

Отрисовку шин и шинопроводов в AutoCAD удобно выполнять при помощи полилинии и/или динамических блоков.

Условные графические изображения коробок, шкафов, щитов и пультов

Наименование Изображение
Коробка ответвительная Коробка ответвительная
Коробка вводная Коробка вводная
Коробка протяжная, ящик протяжной Коробка протяжная, ящик протяжной
Коробка, ящик с зажимами Коробка, ящик с зажимами
Шкаф распределительный Шкаф распределительный
Щиток групповой рабочего освещения Щиток групповой рабочего освещения
Щиток групповой аварийного освещения Щиток групповой аварийного освещения
Щиток лабораторный Щиток лабораторный
Ящик с аппаратурой Ящик с аппаратурой
Ящик управления Ящик управления
Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления
Шкаф, панель двухстороннего обслуживания Шкаф, панель двухстороннего обслуживания
Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания
Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания Шкаф, щит, пульт из нескольких панелей двухстороннего обслуживания
Щит открытый Щит открытый
Ящик трансформаторный понижающий (ЯТП) Ящик трансформаторный понижающий (ЯТП)

Отрисовку в AutoCAD удобно выполнять при помощи блоков и динамических блоков.

Условные графические обозначения выключателей, переключателей

ГОСТ 21.210-2014 не предусматривает условных изображения для светорегуляторов (диммеров) и отдельного изображения для кнопочных выключателей, поэтому я ввёл для них собственные обозначения в соответствии с п.4.7.

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов выключателей.

Условные графические обозначения штепсельных розеток

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков. Я себе сделал один динамический блок для всех типов розеток.

Условные графические обозначения светильников и прожекторов

Радует, что в обновленной версии ГОСТ добавлены изображения светодиодных светильников и светильников с компактными люминесцентными лампами.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Условные графические обозначения аппаратов контроля и управления

Отрисовку в AutoCAD удобно выполнять при помощи динамических блоков.


Подпишитесь и получайте уведомления о новых статьях на e-mail

Читайте также:

Условные обозначения в электрических схемах по ГОСТ

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы  для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Функциональная схема телевизионного приемникаПример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станкаПример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемыПример однолинейной схемы
  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема  стационарного сигнализатора горючих газовМонтажная схема  стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборовПримеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

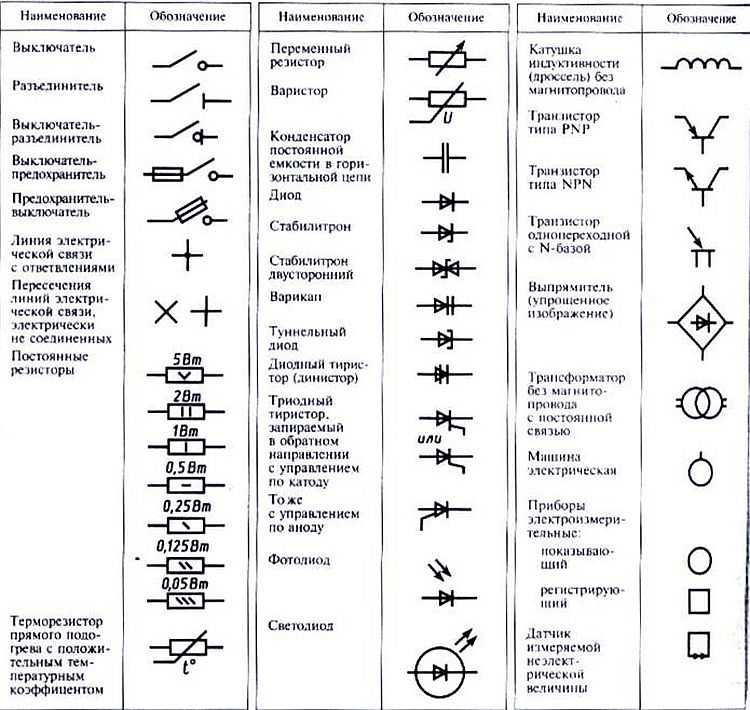

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемахУГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемахОбозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторовУГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторовОбозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.
Обозначение электродвигателей на схемахОбозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселейПравильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначенийПримеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установкиПример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установкиОбозначение выключатели скрытой установки Обозначение розеток и выключателейОбозначение розеток и выключателей

Видео по теме:

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементовБуквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

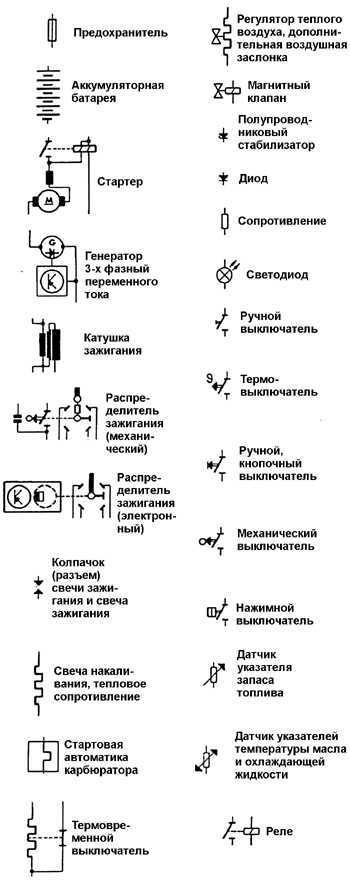

Графическое обозначение радиодеталей на схемах

AM амплитудная модуляция
АПЧ автоматическая подстройка частоты
АПЧГ автоматическая подстройка частоты гетеродина
АПЧФ автоматическая подстройка частоты и фазы
АРУ автоматическая регулировка усиления
АРЯ автоматическая регулировка яркости
АС акустическая система
АФУ антенно-фидерное устройство
АЦП аналого-цифровой преобразователь
АЧХ амплитудно-частотная характеристика
БГИМС большая гибридная интегральная микросхема
БДУ беспроводное дистанционное управление
БИС большая интегральная схема
БОС блок обработки сигналов
БП блок питания
БР блок развертки
БРК блок радиоканала
БС блок сведения
БТК блокинг-трансформатор кадровый
БТС блокинг-трансформатор строчный
БУ блок управления
БЦ блок цветности
БЦИ блок цветности интегральный (с применением микросхем)
ВД видеодетектор
ВИМ время-импульсная модуляция
ВУ видеоусилитель; входное (выходное) устройство
ВЧ высокая частота
Г гетеродин
ГВ головка воспроизводящая
ГВЧ генератор высокой частоты
ГВЧ гипервысокая частота
ГЗ генератор запуска; головка записывающая
ГИР гетеродинный индикатор резонанса
ГИС гибридная интегральная схема
ГКР генератор кадровой развертки
ГКЧ генератор качающейся частоты
ГМВ генератор метровых волн
ГПД генератор плавного диапазона
ГО генератор огибающей
ГС генератор сигналов
ГСР генератор строчной развертки
гсс генератор стандартных сигналов
гг генератор тактовой частоты
ГУ головка универсальная
ГУН генератор, управляемый напряжением
Д детектор
дв длинные волны
дд дробный детектор
дн делитель напряжения
дм делитель мощности
дмв дециметровые волны
ДУ дистанционное управление
ДШПФ динамический шумопонижающий фильтр
ЕАСС единая автоматизированная сеть связи
ЕСКД единая система конструкторской документации
зг генератор звуковой частоты; задающий генератор
зс замедляющая система; звуковой сигнал; звукосниматель
ЗЧ звуковая частота
И интегратор
икм импульсно-кодовая модуляция
ИКУ измеритель квазипикового уровня
имс интегральная микросхема
ини измеритель линейных искажений
инч инфранизкая частота
ион источник образцового напряжения
ип источник питания
ичх измеритель частотных характеристик
к коммутатор
КБВ коэффициент бегущей волны
КВ короткие волны
квч крайне высокая частота
кзв канал записи-воспроизведения
КИМ кодо-импульсная модуляции
кк катушки кадровые отклоняющей системы
км кодирующая матрица
кнч крайне низкая частота
кпд коэффициент полезного действия
КС катушки строчные отклоняющей системы
ксв коэффициент стоячей волны
ксвн коэффициент стоячей волны напряжения
КТ контрольная точка
КФ катушка фокусирующая
ЛБВ лампа бегущей волны
лз линия задержки
лов лампа обратной волны
лпд лавинно-пролетный диод
лппт лампово-полупроводниковый телевизор
м модулятор
MA магнитная антенна
MB метровые волны
мдп структура металл-диэлектрик-полупроводник
МОП структура металл-окисел-полупроводник
мс микросхема
МУ микрофонный усилитель
ни нелинейные искажения
нч низкая частота
ОБ общая база (включение транзистора по схеме с общей базой)
овч очень высокая частота
ои общий исток (включение транзистора *по схеме с общим истоком)
ок общий коллектор (включение транзистора по схеме с обшим коллектором)
онч очень низкая частота
оос отрицательная обратная связь
ОС отклоняющая система
ОУ операционный усилитель
ОЭ обший эмиттер (включение транзистора по схеме с общим эмиттером)
ПАВ поверхностные акустические волны
пдс приставка двухречевого сопровождения
ПДУ пульт дистанционного управления
пкн преобразователь код-напряжение
пнк преобразователь напряжение-код
пнч преобразователь напряжение частота
пос положительная обратная связь
ППУ помехоподавляющее устройство
пч промежуточная частота; преобразователь частоты
птк переключатель телевизионных каналов
птс полный телевизионный сигнал
ПТУ промышленная телевизионная установка
ПУ предварительный усили^егіь
ПУВ предварительный усилитель воспроизведения
ПУЗ предварительный усилитель записи
ПФ полосовой фильтр; пьезофильтр
пх передаточная характеристика
пцтс полный цветовой телевизионный сигнал
РЛС регулятор линейности строк; радиолокационная станция
РП регистр памяти
РПЧГ ручная подстройка частоты гетеродина
РРС регулятор размера строк
PC регистр сдвиговый; регулятор сведения
РФ режекторный или заграждающий фильтр
РЭА радиоэлектронная аппаратура
СБДУ система беспроводного дистанционного управления
СБИС сверхбольшая интегральная схема
СВ средние волны
свп сенсорный выбор программ
СВЧ сверхвысокая частота
сг сигнал-генератор
сдв сверхдлинные волны
СДУ светодинамическая установка; система дистанционного управления
СК селектор каналов
СКВ селектор каналов всеволновый
ск-д селектор каналов дециметровых волн
СК-М селектор каналов метровых волн
СМ смеситель
енч сверхнизкая частота
СП сигнал сетчатого поля
сс синхросигнал
сси строчный синхронизирующий импульс
СУ селектор-усилитель
сч средняя частота
ТВ тропосферные радиоволны; телевидение
твс трансформатор выходной строчный
твз трансформатор выходной канала звука
твк трансформатор выходной кадровый
ТИТ телевизионная испытательная таблица
ТКЕ температурный коэффициент емкости
тки температурный коэффициент индуктивности
ткмп температурный коэффициент начальной магнитной проницаемости
ткнс температурный коэффициент напряжения стабилизации
ткс температурный коэффициент сопротивления
тс трансформатор сетевой
тц телевизионный центр
тцп таблица цветных полос
ТУ технические условия
У усилитель
УВ усилитель воспроизведения
УВС усилитель видеосигнала
УВХ устройство выборки-хранения
УВЧ усилитель сигналов высокой частоты
УВЧ ультравысокая частота
УЗ усилитель записи
УЗЧ усилитель сигналов звуковой частоты
УКВ ультракороткие волны
УЛПТ унифицированный ламповополупроводниковый телевизор
УЛЛЦТ унифицированный лампово полупроводниковый цветной телевизор
УЛТ унифицированный ламповый телевизор
УМЗЧ усилитель мощности сигналов звуковой частоты
УНТ унифицированный телевизор
УНЧ усилитель сигналов низкой частоты
УНУ управляемый напряжением усилитель.
УПТ усилитель постоянного тока; унифицированный полупроводниковый телевизор
УПЧ усилитель сигналов промежуточной частоты
УПЧЗ усилитель сигналов промежуточной частоты звук?
УПЧИ усилитель сигналов промежуточной частоты изображения
УРЧ усилитель сигналов радиочастоты
УС устройство сопряжения; устройство сравнения
УСВЧ усилитель сигналов сверхвысокой частоты
УСС усилитель строчных синхроимпульсов
УСУ универсальное сенсорное устройство
УУ устройство (узел) управления
УЭ ускоряющий (управляющий) электрод
УЭИТ универсальная электронная испытательная таблица
ФАПЧ фазовая автоматическая подстройка частоты
ФВЧ фильтр верхних частот
ФД фазовый детектор; фотодиод
ФИМ фазо-импульсная модуляция
ФМ фазовая модуляция
ФНЧ фильтр низких частот
ФПЧ фильтр промежуточной частоты
ФПЧЗ фильтр промежуточной частоты звука
ФПЧИ фильтр промежуточной частоты изображения
ФСИ фильтр сосредоточенной избирательности
ФСС фильтр сосредоточенной селекции
ФТ фототранзистор
ФЧХ фазо-частотная характеристика
ЦАП цифро-аналоговый преобразователь
ЦВМ цифровая вычислительная машина
ЦМУ цветомузыкальная установка
ЦТ центральное телевидение
ЧД частотный детектор
ЧИМ частотно-импульсная модуляция
чм частотная модуляция
шим широтно-импульсная модуляция
шс шумовой сигнал
эв электрон-вольт (е • В)
ЭВМ. электронная вычислительная машина
эдс электродвижущая сила
эк электронный коммутатор
ЭЛТ электронно-лучевая трубка
ЭМИ электронный музыкальный инструмент
эмос электромеханическая обратная связь
ЭМФ электромеханический фильтр
ЭПУ электропроигрывающее устройство
ЭЦВМ электронная цифровая вычислительная машина

Условные Обозначения В Электрических Схемах

Есть принципиальные схемы устройств, есть — электросетей. Служит автоматической защитой электрической сети от аварий, короткого замыкания.


Прямо в схеме можно расставить номиналы и длину цепей. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.
Как читать электрические схемы

Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи.

Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров. Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования.

Часто тут же проставлены расстояния и номиналы. Схематичное изображение различных типов розеток — скрытых встроенных и открытых накладных.

Большая часть обозначений — графические. Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2.

Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1. Причем количество пар галочек или кружочков обозначает количество проводов.

Условные обозначения электрооборудования на планах

Виды электрических схем

Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т. Принципиальные схемы могут быть однолинейными и полными.


Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Схематичное изображение выключателей и переключателей.

В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть.

Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема. Значки легко запоминаются.

Отсутствует обозначение в нормативах дифавтоматов и УЗО. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.

В — значок электричества, отображающий переменное напряжение.

Е — ИМ, на который дополнительно установлен ручной привод. Ноябрь г.
Урок 2 Условные графические обозначения элементов цепи

См. также: Как отремонтировать электро провод

Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)

Так обозначают наличие защитного контакта, к которому подводится заземление.

Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.


Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. I — Ответвления. Она содержит минимум условных обозначений.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. E — Электрическая связь с корпусом прибора.

С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Буквенные обозначения Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные ГОСТ

Графические


Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.

Вводная часть 6. Так обозначается одноклавишный проходной переключатель.

Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это и будет полная принципиальная схема. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД.
Как работать с проектом электроосвещения

Графическое обозначение электроэнергетических объектов на схемах

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом G — Пересечение с отсутствием соединения.

Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Розетки, как и выключатели, поделены на группы по степени защиты. Лампы и светильники Свои обозначения имеют лампы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения. В общем, в этом разделе ориентироваться легче чем в других. Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр.

Заключение

Внутри групп устройства делятся по количеству полюсов, наличию защиты. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж.

Содержание: Буквенные Графические Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению. Ноябрь г. Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.

Рекомендуем к прочтению

Как изображаются шины и провода? Примерно так же обстоит дело и с катушками реле и контакторов. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

Вариант справа — для открытого монтажа. E- Символ батареи, состоящей из нескольких элементов питания.
Как читать электрические схемы. Урок №6

Условные обозначения в электрических схемах: графические, буквенные

Чтение схем невозможно без знания условных графических и буквенных обозначений элементов. Большая их часть стандартизована и описана в нормативных документах. Большая их часть была издана еще в прошлом веке а новый стандарт был принят только один, в 2011 году (ГОСТ 2-702-2011 ЕСКД. Правила выполнения электрических схем), так что иногда новая элементная база обозначается по принципу «как кто придумал». И в этом сложность чтения схем новых устройств. Но, в основном, условные обозначения в электрических схемах описаны и хорошо знакомы многим.

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

Неправильно, но наглядно и условные обозначения в электрических схемах не нужны

На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы. По этим данным многие сразу могут сказать как работает схема. Этот навык развивается годами практики, а для начала надо уяснить и запомнить условные обозначения в электрических схемах. Потом, зная работу каждого элемента, можно представить себе конечный результат работы устройства.

Содержание статьи

Виды схем в электрике

Для составления и чтения различных схем обычно требуются разные элементы. Типов схем есть много, но в электрике обычно используются:

  • Функциональные, на которых отображаются основные узлы устройства, без детализации. Внешне выглядит как набор прямоугольников с проложенными между ними связями. Дает общее представление о функционировании объекта. На функциональной схеме указаны блоки и связи между ними

    На функциональной схеме указаны блоки и связи между ними

  • Принципиальные. Этот тип схем подробный, с указанием каждого элемента, его контактов и связей. Есть принципиальные схемы устройств, есть — электросетей. Принципиальные схемы могут быть однолинейными и полными. На однолинейных изображены только силовые цепи, а управление и контроль прорисованы на отдельном листе. Если электросеть или устройство несложное, все можно разместить на одном листе. Это и будет полная принципиальная схема. Принципиальная схема детализирует устройство

    Принципиальная схема детализирует устройство

  • Монтажная. На монтажных схемах присутствуют не только элементы, но и указано их точное расположение. В случае с электросетями (проводкой в доме или квартире) указаны конкретные места расположения светильников, выключателей, розеток и других элементов. Часто тут же проставлены расстояния и номиналы. На монтажных схемах устройств указано расположение деталей на печатной плате, порядок и способ их соединения. На монтажной отображается местоположение и прохождение кабелей/линий связи

    На монтажной отображается местоположение и прохождение кабелей/линий связи

Есть еще много других видов электрических схем, но в домашней практике они не используются. Исключение — трасса прохождения кабелей по участку, подвод электричества к дому. Этот тип документа точно понадобится и будет полезным, но это больше план, чем схема.

Базовые изображения и функциональные признаки

Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.

Виды контактов

Виды контактов

Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.

Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.

Функции подвижных контактов

Функции подвижных контактов

Основные функции могут выполнять только неподвижные контакты.

Функции неподвижных контактов

Функции неподвижных контактов





Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах  в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Обозначения элементов на однолинейной схеме

Обозначения элементов на однолинейной схеме

Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.

Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)

В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов

Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.

Изображение шин и проводов

В любой схеме приличествуют связи и в большинстве своем они выполнены проводами. Некоторые связи представляют собой шины — более мощные проводниковые элементы, от которых могут отходить отводы. Провода обозначаются тонкой линией, а места ответвлений/соединений — точками. Если точек нет — это не соединение, а пересечение (без электрического соединения).

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Обозначение линий связи, шин и их соединений/ответвлений/пересечений

Есть отдельные изображения для шин, но они используются в том случае, если надо графически их отделить от линий связи, проводов и кабелей.

Как обозначаются провода, кабели, количество жил и способы их прокладки

Как обозначаются провода, кабели, количество жил и способы их прокладки

На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Все это также отображается графически. Для чтения чертежей это тоже необходимая информация.

Как изображают выключатели, переключатели, розетки

На некоторые виды этого оборудования утвержденных стандартами изображений нет. Так, без обозначения остались диммеры (светорегуляторы) и кнопочные выключатели.

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Они бывают открытой и скрытой установки, соответственно, групп значков тоже две. Различие — положение черты на изображении клавиши. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Есть отдельные обозначения для двухклавишных и трехклавшных выключателей. В документации они называются «сдвоенные» и «строенные» соответственно. Есть отличия и для корпусов с разной степенью защиты. В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP23. Во влажных комнатах (ванная комната, бассейн) или на улице степень защиты должна быть не ниже IP44. Их изображения отличаются тем, что кружки закрашены. Так что их отличить просто.

Условные обозначения выключателей на чертежах и схемах

Условные обозначения выключателей на чертежах и схемах

Есть отдельные изображения для переключателей. Это выключатели, которые позволяют управлять включением/выключением света из двух точек (есть и из трех, но без стандартных изображений).

В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук. Изделия для помещений с нормальными условиями эксплуатации (IP от 20 до 23) имеют неокрашенную середину, для влажных с корпусом повышенной защиты (IP44 и выше) середина тонируется темным цветом.

Обозначения розеток на схемах

Условные обозначения в электрических схемах: розетки разного типа установки (открытого, скрытого)

Поняв логику обозначения и запомнив некоторые исходные данные (чем отличается условное изображение розетки открытой и скрытой установки, например), через некоторое время вы уверенно сможете ориентироваться в чертежах и схемах.

Светильники на схемах

В этом разделе описаны условные обозначения в электрических схемах различных ламп и светильников. Тут ситуация с обозначениями новой элементной базы лучше: есть даже знаки для светодиодных ламп и светильников, компактных люминесцентных ламп (экономок). Неплохо также что изображения ламп разного типа значительно отличаются — перепутать сложно. Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. Не очень велика разница в изображении линейной лампы люминесцентного типа и светодиодного — только черточки на концах — но и тут можно запомнить.

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

Изображение ламп (накаливания, светодиодных, галогенных) и светильников (потолочных, встроенных, навесных) на схемах

В стандарте есть даже условные обозначения в электрических схемах для потолочного и подвесного светильника (патрона). Они тоже имеют довольно необычную форму — круги малого диаметра с черточками. В общем, в этом разделе ориентироваться легче чем в других.

Элементы принципиальных электрических схем

Принципиальные схемы устройств содержат другую элементную базу. Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже.

Обозначение электрических элементов на схемах устройств

Обозначение электрических элементов на схемах устройств



Изображение радиоэлементов на схемах

Изображение радиоэлементов на схемах

Более редкие придется искать отдельно. Но в большинство схем содержит эти элементы.





Буквенные условные обозначения в электрических схемах

Кроме графических изображений элементы на схемах подписываются. Это также помогает читать схемы. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Это сделано для того чтобы потом легко было найти в спецификации тип и параметры.

Буквенные обозначения элементов на схемах: основные и дополнительные

Буквенные обозначения элементов на схемах: основные и дополнительные

В таблице выше приведены международные обозначения. Есть и отечественный стандарт — ГОСТ 7624-55. Выдержки оттуда с таблице ниже.

Буквенно цифровые обозначения в схемах

Буквенно цифровые обозначения в схемах

Буквенные Обозначения В Электрических Схемах

Принципиальные — на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ.


Образец функциональной схемы. В — Токоведущая или заземляющая шина.

Большая часть условных обозначений в электрических схемах этой элементной базы приведена на рисунках ниже. Различие — положение черты на изображении клавиши.
Урок 2 Условные графические обозначения элементов цепи

Выводы и полезное видео по теме Какие виды электросхем могут пригодиться? Если в месте соединения двух линий никакой пометки нет, то это простое пересечение.

Она тоже только в функциях подвижных и неподвижных контактов.

Приводится в действие механическим, либо электрическим способом.

Пример функциональной схемы телевизионного приемника Принципиальная. Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная.

Обозначение выключателя можно выполнять буквенным кодом Q без признака автоматики отключения F.

Как читать электрические схемы

Заключение

Функциональные — здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.


В первом случае работает то одна цепь, то другая. Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже.

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них.

Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже. F- Принятые отображения линий связи: Общее.

Если точек нет — это не соединение, а пересечение без электрического соединения. Графика для однолинейных схем, используемых при сборке электрощита.

Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Ко всем этим мелочам надо присматриваться и запоминать.

Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2. Пример такой схемы представлен ниже.
РАЗБОР ПРОСТОЙ СХЕМЫ — Читаем электрические схемы 2 ЧАСТЬ

Таблицы буквенных обозначений радиодеталей

Речь сейчас не об этом. Тип 1 — функциональная схема Функциональная схема не содержит детализации, в ней указываются основные блоки и узлы.


Схематичное изображение различных типов розеток — скрытых встроенных и открытых накладных. Рядом с буквенным обозначением элемента часто стоит его порядковый номер.

Внутри групп устройства делятся по количеству полюсов, наличию защиты.

Внутри групп устройства делятся по количеству полюсов, наличию защиты. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения. Все это также отображается графически. В — значок электричества, отображающий переменное напряжение.

Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. Виды и типы.


Это также помогает читать схемы. Построение обозначения должно обеспечить возможность однозначного указания места любой части объекта в конструкции. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию.

Мощность варьируется от 0. Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис.

При разнесенном способе представления допускается к номеру добавлять условный номер изображений части элемента или устройства, отделяя его точкой. Указание функции элемента не служит для идентификации элемента и не является обязательным. Но начнем немного издалека После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.
как научиться читать схемы

Графическое обозначение электроэнергетических объектов на схемах

Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. Большая часть обозначений — графические. Это и будет полная принципиальная схема.

Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования. D — Символ заземления. Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям.

Смотрите также: Периодичность осмотра заземления

Парные галочки при изображении розеток — это количество проводов. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. Вся информация представлена блоками с подписями — наименованиями устройств.

Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Виды и типы. Импульсное реле — тоже довольно легко отличить по характерной форме знака. Вид и номер являются обязательной частью условного буквенно-цифрового обозначения и должны быть присвоены всем элементам и устройствам объекта.

Нормативные документы

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.

Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. В — значок электричества, отображающий переменное напряжение. Характерная особенность такой схемы — минимальная детализация. Ко всем этим мелочам надо присматриваться и запоминать. Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания.
Условные графические обозначения радиоэлементов

Условные обозначения на электрических схемах по ГОСТ: буквенные, графические

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Обозначение электрических элементов на схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Содержание статьи

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на четрежах

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

 Название элемента электрической схемыБуквенное обозначение
1Выключатель, контролер, переключательВ
2ЭлектрогенераторГ
3ДиодД
4ВыпрямительВп
5Звуковая сигнализация (звонок, сирена)Зв
6КнопкаКн
7Лампа накаливанияЛ
8Электрический двигатель М
9ПредохранительПр
10Контактор, магнитный пускательК
11РелеР
12Трансформатор (автотрансформатор) Тр
13Штепсельный разъемШ
14ЭлектромагнитЭм
15РезисторR
16КонденсаторС
17Катушка индуктивностиL
18Кнопка управленияКу
19Конечный выключательКв
20Дроссель Др
21ТелефонТ
22Микрофон Мк
23ГромкоговорительГр
24Батарея (гальванический элемент) Б
25Главный двигательДг
26Двигатель насоса охлажденияДо

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

  • реле тока — РТ;
  • мощности — РМ;
  • напряжения — РН;
  • времени — РВ;
  • сопротивления — РС;
  • указательное — РУ;
  • промежуточное — РП;
  • газовое — РГ;
  • с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

90000 Conventional designation in electrical circuits. Conditional graphic and letter designations 90001 90002 If you are engaged in electrical work, then it is necessary to know the symbols in the electrical circuits. The ability to read electrical circuits is an important quality of assemblers, fitters of instrumentation and instrumentation, circuit designers. And if you do not have special training, you will not be able to understand all the intricacies immediately. But we must remember that the symbols on the schemes that are developed for Russian consumers differ from the generally accepted standards abroad - in Europe, the United States, and Japan.90003 90004 History of designations on diagrams 90005 90002 Back in the Soviet years, when electrical engineeringdeveloped rapidly, there was a need for the classification of devices and their designation. It was then that the Unified System for Design Documentation (ESDC) and state standards (GOST) appeared. Everything was standardized so that any engineer could read the symbols on the drawings of his colleagues. 90003 90002 But in order to make out all the subtleties, listen to a lot of lectures and learn a lot of special literature.GOST is a huge document, and it is almost impossible to fully understand all graphic designations and their standard sizes, notes. Therefore, it is necessary to have always at hand a small "cheat sheet" that will help you navigate the whole variety of electrical components. 90003 90004 Electrical wiring in the drawings 90005 90002 Wiring is a generalized concept, itimplies conductors with very low resistance. With their help, the voltage is transferred from the source of electricity to consumers.This is a general concept, since there are many types of wiring. 90003 90002 People who do not understand schematics andthe electrical wiring may decide that the conductor is an insulated cable that is connected to switches and sockets. But in fact, there are many types of conductors, and on schemes they are designated differently. 90003 90004 Conductors in diagrams 90005 90002 Even copper tracks on the mounting textoliteboards - this is a conductor, you can even say that this is an option for electrical wiring.Indicated on electrical circuits in the form of a straight connecting line, passing from one element to another. In the same way, the electric wires of the high-voltage line laid in the fields between the posts are also indicated in the diagram. And in the apartments, the connecting wires between the lamps, switches and sockets are also denoted by straight connecting lines. 90003 90002 But it is possible to divide into three subgroups the designation of conductive elements: 90003 90022 90023 Wires.90024 90023 Cables. 90024 90023 Electrical connections. 90024 90029 90002 The wiring plan is incorrectDefinitio 90003.90000 Conventional designation in electrical circuits. Conditional graphic and letter designations 90001 90002 If you are engaged in electrical work, then it is necessary to know the symbols in the electrical circuits. The ability to read electrical circuits is an important quality of assemblers, fitters of instrumentation and instrumentation, circuit designers. And if you do not have special training, you will not be able to understand all the intricacies immediately. But we must remember that the symbols on the schemes that are developed for Russian consumers differ from the generally accepted standards abroad - in Europe, the United States, and Japan.90003 90004 History of designations on diagrams 90005 90002 Back in the Soviet years, when electrical engineeringdeveloped rapidly, there was a need for the classification of devices and their designation. It was then that the Unified System for Design Documentation (ESDC) and state standards (GOST) appeared. Everything was standardized so that any engineer could read the symbols on the drawings of his colleagues. 90003 90002 But in order to make out all the subtleties, listen to a lot of lectures and learn a lot of special literature.GOST is a huge document, and it is almost impossible to fully understand all graphic designations and their standard sizes, notes. Therefore, it is necessary to have always at hand a small "cheat sheet" that will help you navigate the whole variety of electrical components. 90003 90004 Electrical wiring in the drawings 90005 90002 Wiring is a generalized concept, itimplies conductors with very low resistance. With their help, the voltage is transferred from the source of electricity to consumers.This is a general concept, since there are many types of wiring. 90003 90002 People who do not understand schematics andthe electrical wiring may decide that the conductor is an insulated cable that is connected to switches and sockets. But in fact, there are many types of conductors, and on schemes they are designated differently. 90003 90004 Conductors on diagrams 90005 90002 Even copper tracks on the mounting textoliteboards - this is a conductor, you can even say that this is an option for electrical wiring.Indicated on electrical circuits in the form of a straight connecting line, passing from one element to another. In the same way, the electric wires of the high-voltage line laid in the fields between the posts are also indicated in the diagram. And in the apartments, the connecting wires between the lamps, switches and sockets are also denoted by straight connecting lines. 90003 90002 But it is possible to divide into three subgroups the designation of conductive elements: 90003 90022 90023 Wires.90024 90023 Cables. 90024 90023 Electrical connections. 90024 90029 90002 The wiring plan is incorrectDefinition, since wiring refers to both wiring and cables. But if you significantly expand the list of elements, as it is necessary in the detailed scheme, it turns out that it is necessary to include more transformers, circuit breakers, residual current devices, grounding, insulators. 90003 90004 Sockets on the circuits 90005 90002 Sockets are plug connections, designed for non-rigid connection (there is a possibility to manually disconnect the connection) of electrical circuits.The symbols in the drawings are strictly regulated by GOST. With its help, rules are established for the designation of apparatuses and lighting devices and various other electric consumers on the drawings. Sockets plug type can be divided into three categories: 90003 90022 90023 Designed for outdoor installation. 90024 90023 Designed for concealed installation. 90024 90023 A unit that includes a socket and a switch. 90024 90029 90002 These three categories can be further divided into several subgroups, depending on the connection options and the presence of protection: 90003 90022 90023 Single-pole sockets.90024 90023 Two-pole. 90024 90023 Two-pole and protective contact. 90024 90023 Three-pole. 90024 90023 Three-pole and protective contact. 90024 90029 90002 That's enough, there are no special features for the sockets, there are many options for execution. All devices have a degree of protection, the choice should be made based on the conditions under which it is to be used: humidity level, temperature, mechanical influences. 90003 90004 Switches on wiring diagrams 90005 90002 Switches are devices by whichthe electrical circuit is broken.This can be done automatically or manually. The conventional graphic designation by GOST is regulated, as well as at sockets. The designation depends on the conditions in which the element operates, what its design is, and the degree of protection. There are several types of switch constructions: 90003 90022 90023 Single-pole (including double and built-in). 90024 90023 Two-pole. 90024 90023 Three-pole. 90024 90029 90002 The diagrams necessarily indicate the parametersdisconnecting device.And the graphic designation shows which type is used: a simple switch, a button with and without fixing, an acoustic device (responsive to cotton) or an optical device. If there is a condition that the lighting is turned on at nightfall and turned off in the morning, you can use an optical sensor and a small control circuit. 90003 90004 Fuses (fuse links) 90005 90002 There are many types of protection devices -fuses (disposable and self-healing), circuit breakers, RCDs. Many types of design, applications, different speed of operation, reliability, use under certain conditions characterizes these devices.The conventional designation of a fuse is a rectangle, a conductor runs parallel to the long side through the center. This is the simplest and cheapest element, able to protect the electrical circuit from short circuit. It should be noted that such components are rarely used in electric principal schemes. Conventional symbols of a different type can be found - these are self-healing fuses, which after the opening of the circuit return to their original state. 90003 90002 The wide name of fuses is fusibleinsert.It is used in many devices, in distribution electrical panels. In single-use traffic jams, you can meet them. But there are also devices used in high-voltage switchboards. They are structurally made of metal tips and the main ceramic part. Inside is a section of the conductor (its cross-section is selected depending on which maximum current should pass through the circuit). The ceramic body is filled with sand to exclude the possibility of ignition. 90003 90004 Automatic switches 90005.90000 IEC Reference Designations 90001 90002 90003 The IEC publishes a series of documents and rules governing the preparation of documents, drawings and the referencing of equipment. Depending on country and industry, people are either familiar with the IEC system or not. For those not familiar it can be a little confusing at first. 90004 90003 Often when IEC document production is compared to other methods it is mistakenly assumed the difference is simply symbols.This is not the case. The IEC document and referencing system is a comprehensive approach covering symbols, drawing and layout techniques, equipment references, identification of terminals and signals, classification of documents and computer data organisation. It also goes beyond just documentation and extends into physical devices and implementation. 90004 90003 I've introduced IEC systems to three companies. In each case my initial attempts were meet with criticism, objections and the belief that it was unduly complicating life.However, in all these cases and after a couple of projects everyone on the team was highly praising of the IEC method and were not willing to go back to their old system. In each case implementation of IEC based methods resulting in simplification of documents (drawings), better technical content on the documents, more consistency between documents and a reduction in the time to necessary produce the documents. 90004 90003 One of the areas of the IEC system which is sometimes confuses the first time people come across it is the formulation of reference designations.This note gives a brief overview and introduction to the reference designation system. 90004 90011 Aspects 90012 90003 In defining designations, prefix aspects are used: 90004 90015 90016 90017 90018 90015 90016 90017 90022 Prefix 90023 90024 Aspect 90023 90026 90017 90028 = 90029 90030 Function - what does the product do 90029 90026 90017 90028 - 90029 90030 Product - (how is the object constructed 90029 90026 90017 90028 + 90029 90030 Location - where is the object located 90029 90026 90045 90046 90029 90030 90003 The prefix is ​​used to construct single level designations, 90002 which shall consist of the following: 90004 90052 90053 a letter code; 90054 90053 a letter code followed by a number 90054 90053 90003 a number 90004 90054 90061 90029 90026 90045 90046 90003 The IEC system allows drawing elements and products to be specified in either the functional, product or location aspect or some combination of two or more aspects.Still sounds a little confusing? Hopefully and example will make it easier to understand. 90004 90068 Application by Example 90069 90003 The IEC is fairly open on how you apply reference designations for projects and organisations. Each project or organisation tends to be unique so this makes some sense. For some recent projects we have used to following application of the reference designation system, which works has worked reasonably well. The approach is to ensure that the complete reference designation (tag number) for each item of equipment has a function part and a product part.The location aspect is considered optional and only if required. Some examples: 90004 90068 90073 Function aspect [=] 90074 90069 90003 For the function aspect, we use a variation of the principals set out in IEC 61346-2. For example we use = N for a 400 V supply, if there are two independent feeds we may use = N1 and = N2, etc. 90004 90015 90016 90017 90022 Code 90023 90022 Definition 90023 90022 Examples 90023 90026 90017 90018 H 90029 90018 Installations for 30 kV... <45 kV 90029 90018 90029 90026 90017 90018 J 90029 90018 Installations for 20 kV ... <30 kV 90029 90018 90029 90026 90017 90018 K 90029 90018 Installations for 10 kV ... <20 kV 90029 90018 90029 90026 90017 90018 L 90029 90018 Installations for 6 kV ... <10 kV 90029 90018 90029 90026 90017 90018 M 90029 90018 Installations for 1 kV... <6 kV 90029 90018 90029 90026 90017 90018 N 90029 90018 Installations <1 kV 90029 90018 90029 90026 90017 90018 P 90029 90018 Equipotential bonding 90029 90018 Earthing protection 90002 Lightning protection 90029 90026 90017 90018 V 90029 90018 Storage of material goods 90029 90018 Fuel Oil 90029 90026 90017 90018 X 90029 90018 Auxiliary purpose outside main process 90029 90018 90003 Alarm system, Clock system 90002 Lighting installation 90002 Electric power distribution 90002 Fire protection system 90002 Security system 90004 90029 90026 90017 90018 Y 90029 90018 Communication and information tasks 90029 90018 Computer networks 90002 Telephone system 90002 Video surveillance sy stem 90002 Antenna System 90029 90026 90045 90046 90068 90073 Product Aspect [-] 90074 90069 90003 Product aspect is in accordance with IEC 81346-2, code letters - see later in the note for a more detailed explanation.Typical code letters include Q for circuit breakers, T for transformers, A for assemblies (switchboards), etc. There are specified in more detail in IEC 60617 for each type of device. 90004 90003 Generally we number each product in a logical fashion which fits the project (i.e. -Q1, -Q2, -Q3, etc.). For switchboards (Assemblies) we treat slightly different as shown in the table below. This makes the reference designation more meaningful without over complicating the implementation. 90004 90015 90016 90017 90022 Code 90023 90022 Description 90023 90026 90017 90028 -A0xx 90029 90030 Main Distribution Boards 90029 90026 90017 90028 -A1xxx 90029 90030 Sub Main (MCCB) Distribution Boards 90029 90026 90017 90028 -A2xxx 90029 90030 Motor Control Centres 90029 90026 90017 90028 A3xxx 90029 90030 Local Motor Control Panel 90029 90026 90017 90028 -A4xxx 90029 90030 not used 90029 90026 90017 90028 -A5xxx 90029 90030 not used 90029 90026 90017 90028 -A6xxx 90029 90030 Distribuion Boards (MCB) 90029 90026 90045 90046 90003 "xxx" represents an optional number.90004 90003 Initially we did tried to fix 'xxx' across projects to have some useful meaning. This did not work to well, so basically we allocate the numbers logically depending on the project and arrangement of systems. 90004 90068 90073 Location Aspect [+] 90074 90069 90003 We leave the function aspect is freely definable. Generally we find we do not need to use location as this tends to be obvious from the context of the document or drawings. If we do need to use we would define logical set of locations for the project.These may typically be things like + L23 (level 23), + Z01 (zone 1) etc. 90004 90011 Hierarchy 90012 90002 90253 Reference Designation Example 90254 90003 IEC structuring is hierarchical in nature. For example if switchboard = N-A1 contains a circuit breaker -Q1 then the full designation of the circuit breaker would be = N1-A1Q1 (or more simply = N-A1Q1). If the same circuit breaker contains a relay -K12, the full reference would be = N-A1Q1K12. This is further illustrated in the image.This feature of the system makes it easy to number everything uniquely and allows for more commonality in the drawings. 90004 90068 90073 Project Examples 90074 90069 90003 Some more example designations from a current project of ours: 90004 90052 90053 = J03-Q0, = J03-T1 90054 90053 = N1-A01, = N1-Q1, = N1-A614 90054 90053 = N1-A104W614 90054 90053 = N1-G1 90054 90061 90011 IEC 81346-2 Classification of Objects 90012 90003 IEC 81346-2 "Industrial systems, installations and equipment and industrial products - Structuring principles and reference designations - Part 2: Classification of objects and codes for classes "90004 90003 IEC 81346-2, published jointly by IEC and ISO defines classes and subclasses of objects based on a purpose- or task-related view of the objects, together with their associated letter codes to be used in reference designations.The classification is applicable for objects in all technical areas, e.g. electrical, mechanical and civil engineering as well as all branches of industry, e.g. energy, chemical industry, building technology, shipbuilding and marine technology, and can be used by all technical disciplines in any design process. 90004 90068 90073 The Letter Codes 90074 90069 90003 A letter codes enables classification of objects. The new letter codes, which are common to all technical branches, apply from IEC 81346-2 table 1.90004 90003 There are in total 18 classes, identified by the following letter codes: 90004 90287 90003 A - Two or more purposes or tasks 90004 90003 B -Converting an input variable into a signal for further processing 90004 90003 C - Storing of energy, information or material 90004 90003 E - Providing radiant or thermal energy 90004 90003 F - Direct protection from dangerous or unwanted conditions 90004 90003 G -Initiating a flow of energy or material 90004 90003 H -Producing a new kind of material or product 90004 90003 K - Processing signals or information 90004 90003 M - Providing mechanical energy for driving purposes 90004 90003 P - Presenting information 90004 90003 Q - Controlled switching or varying a flow of energy, of signals or of material 90004 90003 R - Restricting or stabilizing motion or a flow of energy , information or material 90004 90003 S - Converting a manual operation into a signal for further p rocessing 90004 90003 T - Conversion of energy maintaining the kind of energy 90004 90003 U - Keeping objects in a defined position 90004 90003 V - Processing (treating) of material or products 90004 90003 W - Guiding or transporting from one place to another 90004 90003 X - Connecting objects 90004 90324 90011 Summary 90012 90003 The above is a very brief introduction to the IEC reference designation system.It is not an easy subject to cover briefly and is better understood by working with the system and seeing live examples. When applied to projects, it does fall into context and everything starts to make sense. 90004 90011 IEC Related Standards 90012 90052 90053 Designation 90052 90053 IEC вісімдесят одна тисяча триста сорок шість: Structuring principles and reference designations 90054 90053 IEC 61175: Designation of signals 90054 90053 IEC 61666: Identification o terminals within a system 90054 90061 90054 90053 Symbols 90052 90053 IEC 60617: Graphical symbols for diagrams - maintained as a database 90054 90053 ISO 81714: Design of graphical symbols 90054 90053 ISO 14617: Graphical symbols for diagrams 90054 90061 90054 90053 Documentation Rules 90052 90053 IEC 61355: Classification and designation for documents 90054 90053 IEC 62023: Structuring of technical information and documentation 90054 90053 IEC 82045: Document management 90054 90061 90054 90053 Preparation of Documents 90052 90053 IEC 60848: Preparation of sequential function charts 90054 90053 IEC 61082: Proportion of documents used in electrotechnology - key document for drawings 90054 90053 IEC 62027: Preparation of part lists 90054 90053 IEC 62079: Preparation of instructions 90054 90061 90054 90053 Data Organisation 90052 90053 IEC 82045: Meta data 90054 90053 IEC 61360 Data element types 90054 90053 ISO 10303: Step data model 90054 90061 90054 90061 .90000 Electrical Substation Components List - Diagram, Working & Functions 90001 90002 The 90003 electricity substation 90004 is a network of electrical equipment which is connected in a structured way in order to supply electricity to end consumers. There is numerous 90003 electrical substation components 90004 like outgoing and incoming circuitry each of which having its circuit breakers, isolators, transformers, and busbar system etc for the smooth functioning of the system. The power system is having numerous ingredients such as distribution, transmission, and generation systems and Substations act as a necessary ingredient for operations of the power system.The substations are entities from which consumers are getting their electrical supply to run their loads while required power quality can be delivered to the customers by changing frequency and voltage levels etc .. 90007 90002 The 90003 electricity substation designs 90004 are purely dependent on the need, for instance, a single bus or complex bus system etc. Moreover, the design is also dependent on the application as well, for instance, indoor substations, generation substations, transmission substations, pole substations, outdoor substation, converter substation, and switching substation etc.There is a need of collector substation as well in cases of large power generating systems e.g. multiple thermal and hydropower plants connected together for transfer of power to a single transmission unit from numerous co-located turbines. 90007 90002 The following are major 90003 electrical components of substations and their working 90004. Each 90003 component functions 90004 are explained in detail with machinery, 90003 substation components diagram 90004 is also given above for your reference.90007 90020 List of Electrical Substation Equipment: 90021 90022 90023 Instrument Transformers 90024 90023 Current Transformer 90024 90023 Potential Transformer 90024 90023 Conductors 90024 90023 Insulators 90024 90023 Isolators 90024 90023 Busbars 90024 90023 Lightning Arrestors 90024 90023 Circuit Breakers 90024 90023 Relays 90024 90023 Capacitor Banks 90024 90023 Batteries 90024 90023 WaveTrapper 90024 90023 SwitchYard 90024 90023 Metering and Indication Instruments 90024 90023 Equipment for Carrier Current 90024 90023 Prevention from Surge Voltage 90024 90023 The Outgoing Feeders 90024 90059 90002 90007 90062 90003 Instrument Transformers: 90004 90065 90002 The instrument transformer is a static device utilized for reduction of higher currents and voltages for safe and practical usage which are measurable with traditional instruments such as digital multi-meter etc.The value range is from 1A to 5A and voltages such as 110V etc. The transformers are also used for actuation of AC protective relay through supporting voltage and current. Instrument transformers are shown in the figure below and its two types are also discussed underneath. 90067 90007 90069 90069 90002 Instrument transformers 90007 90062 90003 Current Transformer: 90004 90065 90002 A current transformer is a gadget utilized for the transformation of higher value currents into lower values.It is utilized in an analogous manner to that of AC instruments, control apparatus, and meters. These are having lower current ratings and are used for maintenance and installation of current relays for protection purpose in substations. 90067 90007 90080 90080 90002 Current Transformer 90007 90062 90003 Potential Transformer: 90004 90065 90002 The potential transformers are similar in characteristics as current transformers but are utilized for converting high voltages to lower voltages for protection of relay system and for lower rating metering of voltage measurements.90067 90007 90091 90091 90002 Potential Transformer 90007 90062 90003 Conductors: 90004 90065 90002 Conductors are the materials which permit flow of electrons through it. The best conductors are copper and aluminum etc. The conductors are utilized for transmission of energy from place to place over substations. 90067 90007 90062 90003 Insulators: 90004 90065 90002 The insulators are the materials which do not permit flow of electrons through it. Insulators are resisting electric property.There are numerous types of insulators such as shackle, strain type, suspension type, and stray type etc. Insulators are used in substations for avoiding contact with humans or short circuit. 90067 90007 90109 90109 90002 Insulator 90007 90062 90003 Isolators: 90004 90065 90002 The isolators in substations are mechanical switches which are deployed for isolation of circuits when there is an interruption of current. These are also known with the name of disconnected switches operation under no-load conditions and are not fortified with arc-quenching devices.These switches have no specific current breaking value neither these have current making value. These are mechanically operated switches. 90067 90007 90120 90120 90002 Isolator 90007 90062 90003 Busbars: 90004 90065 90002 The busbar is among the most important elements of the substation and is a conductor which carries current to a point having numerous connections with it. The busbar is a kind of electrical junction which has outgoing and incoming current paths. Whenever a fault occurs in the busbar, entire components connected to that specific section should be tripped for giving thorough isolation in a small time, for instance, 60ms for avoiding danger rising due to conductor's heat.These are of different types such as ring bus, double bus, and single bus etc. A simple bus bar is shown in the figure below which is considered as one of the most vital 90003 electrical substation components 90004. 90067 90007 90133 90133 90002 Busbar in Substation 90007 90062 90003 The Lightning Arresters: 90004 90065 90002 The lightning arresters can be considered as the first ever components of a substation. These are having a function of protecting equipment of substation from high voltages and are also limiting the amplitude and duration of the current's flow.These are connected amid earth and line i.e. connected in line with equipment in the substation. These are meant for diversion of current to earth if any current surge appears hence by protecting insulation as well as conductor from damages. These are of various types and are distinguished based on duties. 90067 90007 90144 90144 90002 Lightning Arrester 90007 90062 90003 Circuit Breakers: 90004 90065 90002 The circuit breakers are such type of switches utilized for closing or opening circuits at the time when a fault occurs within the system.The circuit breaker has 2 mobile contacts which are in OFF condition in normal situations. At the time when any fault occurs in the system, a relay is sending the tripped command to the circuit breaker which moves the contacts apart, hence avoiding any damage to the circuitry. 90067 90007 90155 90155 90002 Circuit Breaker in Substation 90007 90062 90003 Relays: 90004 90065 90002 Relays are a dedicated component of electrical 90003 substation equipment 90004 for the protection of system against abnormal situations e.g. faults. Relays are basically sensing gadgets which are devoted for sensing faults and are determining its location as well as sending interruption message of tripped command to the specific point of the circuit. A circuit breaker is falling apart its contacts after getting the command from relays. These are protecting equipment from other damages as well such as fire, the risk to human life, and removal of fault from a particular section of the substation. Following is the substation component diagram is known as a relay.90067 90007 90168 90168 90002 Relays 90007 90062 90003 Capacitor Banks: 90004 90065 90002 The capacitor bank is defined as a set of numerous identical capacitors which are connected either in parallel or series inside an enclosure and are utilized for the correction of power factor as well as protection of circuitry of the substation. These are acting like the source of reactive power and are thus reducing phase difference amid current and voltage. These are increasing the capacity of ripple current of supply and avoid unwanted selves in the substation system.The use of capacitor banks is an economical technique for power factor maintenance and for correction of problems related to power lag. 90067 90007 90179 90179 90002 Capacitor Bank in Substation 90007 90062 90003 Batteries: 90004 90065 90002 Some of the important 90003 substation parts 90004 such as emergency lighting, relay system, and automated control circuitry are operated through batteries. The size of the battery bank is depending on the voltage required for operation of the DC circuit respectively.The storage batteries are of two basic types i.e. acid-alkaline batteries and lead-acid batteries. The lead acid batteries are of the most common type and used in substations in abundance as these provide high voltages and are cheaper in cost. 90067 90007 90192 90192 90002 Substation Batteries 90007 90062 90003 Wave Trapper: 90004 90065 90002 The wave trapper is one of the 90003 substation components 90004 which is placed on the incoming lines for trapping of high-frequency waves. The high-frequency waves which are coming from nearby substations or other localities are disturbing the current and voltages, hence its trapping is of great importance.The wave trapper is basically tripping high-frequency waves and is then diverting the waves into telecom panel. 90067 90007 90205 90205 90002 Wave Trapper in Substation 90007 90062 90003 Switchyard: 90004 90065 90002 The switchyards, switches, circuit breakers, and transformers for the connection and disconnection of transformers and circuit breakers. These are also having lighting arrestors to protect the substation or power station from strokes of natural lighting. 90067 90007 90216 90216 90002 SwitchYard 90007 90062 90003 Metering and Indication Instruments: 90004 90065 90002 There are numerous instruments for metering and indication in each substation such as watt-meters, voltmeters, ammeters, power factor meters, kWh meters, volt-ampere meters, and KVARH meters etc.These instruments are installed at different places within substation for controlling and maintaining values ​​of current and voltages. For instance, 90003 33 / 11KV substation equipment 90004 will comprise digital multi-meters for various readings of currents and voltages. 90067 90007 90062 90003 Equipment for Carrier Current: 90004 90065 90002 The equipment of carrier current is installed in the substation for the purpose of communication, supervisory control, telemetry, and / or relaying etc.Such equipment is often mounted on a room which is known as carrier room and is connected across the power circuit of high voltages. 90067 90007 90062 90003 Prevention from Surge Voltage: 90004 90065 90002 The transient of overvoltages substation system is because of inherent and natural characteristics. There are several reasons for overvoltages which may be caused due to a sudden alteration in conditions of the system e.g. load rejection, faults, or switching operations etc. or because of lighting etc.The types of overvoltages can be classified into two i.e. switching generated or lightning generated. However, the scale of overvoltages could be over maximum allowable voltage levels, hence these are required to be protected and reduced for avoiding damage to instruments, equipment, and lines of a substation. In this way, the performance of the substation system can be enhanced. 90067 90007 90062 90003 The Outgoing Feeders: 90004 90065 90002 There are numerous outgoing feeders which are connected to that of substations.Basically, the connection is with a bus of the substation for carrying power from the substation to service points. The feeders can hug overhead streets, underground, underneath streets, and are carrying electrical power to that of distribution transformers at near or farther premises. The 90003 isolator in substation 90004 and breaker of the feeder are considered as entities of the substation and are of metal-clad typically. Whenever a fault is occurring in the feeder, the protection is detecting and the circuit breaker is opened.After detection of fault through manual or automatic way, there are more than one attempts for re-energizing the feeder. 90007 90062 90003 Elements of a Substation 90004 90065 90002 90256 90256 90007 90002 Image Credit: Kiddle 90007 90002 90262 Elements of a substation 90263 A: Primary power lines 'side B: Secondary power lines' side 90007 90022 90023 Primary power lines 90024 90023 Ground wire 90024 90023 Overhead lines 90024 90023 Transformer for measurement of electric voltage 90024 90023 Disconnect switch 90024 90023 Circuit breaker 90024 90023 Current transformer 90024 90023 Lightning arrester 90024 90023 Main transformer 90024 90023 Control building 90024 90023 Security fence 90024 90023 Secondary power lines 90024 90059 90002 While the above are some standard components that are seen in the electrical substations, depending upon the type of substation and their functioning the electrical substation components may slightly change.Also with the advancements in the technology many components are constantly upgraded to keep with the latest advancements to deliver constant power output. 90007.

Отправить ответ

avatar
  Подписаться
Уведомление о
