Online Electric | Буквенно-цифровые обозначения в электрических схемах (ГОСТ 2.710-81)

ОНЛАЙН ЭЛЕКТРИК > БАЗА ДАННЫХ > Буквенно-цифровые обозначения в электрических схемах (ГОСТ 2.710-81)

Начинаете свою деятельность в сфере проектирования электроснабжения? Возникли сложности с расчетами по электроэнергетике и электротехнике? Свяжитесь с репетитором по электроэнергетике!

Найдено 192 из 192 записей.
Страница: 1 | 2 | 3 | 4 | 5 | 6 | 7
Буквенно-цифровой кодВид элементаОпции
A
Устройство (общее обозначение). Комплектные устройства (панели, пульты, шкафы, ящики). Усилители

AA
Регуляторы. Регуляторы тока

AB

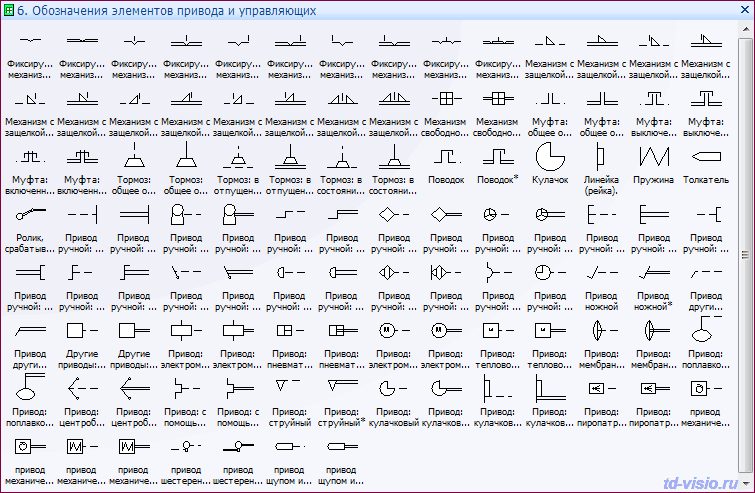

Приводы исполнительных механизмов

AE
Функциональные модули (в том числе кассетные)

AF
Регуляторы частоты

AK
Блок реле, комплект защиты (типа КЗ, ДЗ, от замыканий на землю)

AKB
Устройство блокировки типа КРБ

AKG
Устройство пуска осциллографа

AKS
Устройство автоматического повторного включения (АПВ)

AKW
Комплект продольной дифференциальной защиты линии

AKZ
Комплект реле сопротивления

AV
Регуляторы напряжения, возбуждения. ВЧ-приемопередатчик

AW
Регуляторы мощности

B
Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения

BA
Громкоговоритель

BB
Магнитострикционный элемент

BC
Сельсин — датчик

BD
Детектор ионизирующих элементов

BE
Сельсин — приемник

BF
Телефон (капсюль)

BK
Тепловой датчик

BL
Фотоэлемент

BM
Микрофон

BP
Датчик давления

BQ
Пьезоэлемент

BR
Датчик частоты вращения (тахогенератор)

BS
Звукосниматель

BV
Датчик скорости

C
Конденсаторы

CB
Батарея конденсаторов

Буквенно-цифровой кодВид элементаОпции
Страница: 1 | 2 | 3 | 4 | 5 | 6 | 7

Источник информации [67].


Описание справочника:
В базе данных представлены буквенно-цифровые обозначения, применяющиеся в электрических схемам в соответствии с ГОСТ

Ключевые слова:
Буквенно-цифровые обозначения в электрических схемах ГОСТ 2.710-81, обозначения на электрических схемах, обозначение элементов на электрических схемах, буквенные обозначения на электрических схемах, буквенные коды на электрических схемах, обозначения на электрических схемах гост, обозначения на электрических схемах принципиальных, графические обозначения в электрических схемах, условно графические обозначения в электрических схемах, гост обозначение элементов электрических схем, обозначения на схемах электрических цепей, обозначение переключателя на электрической схеме, условные обозначения элементов электрических схем, обозначение розетки на электрической схеме, обозначение выключателя на электрической схеме, обозначение реле на электрической схеме, графическое обозначение электрических элементов на схеме, условные обозначения в электрических схемах гост, графические обозначения в электрических схемах гост, графическое обозначение электрических элементов на схеме гост, условно графические обозначения в электрических схемах гост, цифровые обозначения в электрических схемах, обозначение приборов на электрических схемах, обозначение автомата на электрической схеме, обозначение датчика на электрической схеме, обозначение буквенное схема электрическая принципиальная, условные графические обозначения элементов электрических схем, обозначение электрических схем на чертежах, обозначение элементов на электрических схемах буквенное, гост электрические схемы обозначения принципиальные, электрические схемы условные обозначения элементов электрических цепей, гост обозначения буквенно цифровые в электрических схемах, обозначение кнопки на электрической схеме, ескд схема электрическая обозначения, условные обозначения на схемах электрических цепей, графические обозначения схемы электрические принципиальные, обозначение контактов на электрических схемах, обозначение трансформатора на электрической схеме, обозначения на схемах электрических сетей, буквенные обозначения на электрических схемах гост, условные обозначения на принципиальных электрических схемах, qs обозначение на электрической схеме, однолинейные электрические схемы обозначения элементов, обозначения на электрических схемах автомобилей, обозначения элементов цепи на электрической схеме, условно буквенные обозначения в электрических схемах, позиционные обозначения на электрических схемах, обозначение электрического тока на схеме, обозначение питания на электрической схеме, обозначение конденсатора на электрической схеме, обозначение разъема на электрической схеме

Библиографическая ссылка на ресурс «Онлайн Электрик»:
Алюнов, А. Н. Онлайн Электрик: Интерактивные расчеты систем электроснабжения / А.Н. Алюнов. — Режим доступа: http://online-electric.ru

Библиотека технической документации

ОбозначениеДата введения Статус
ГОСТ 2.417-91 Единая система конструкторской документации. Платы печатные. Правила выполнения чертежей01.07.1992Взамен
Область применения: Стандарт устанавливает правила выполнения чертежей печатных плат и гибких печатных кабелей при любом способом выполнения документации. Заменяет собой:
  • ГОСТ 2.417-78 «Единая система конструкторской документации. Правила выполнения чертежей печатных плат»
ГОСТ 2.709-89 Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах01.01.1990Действует
Область применения:
Стандарт распространяется на электрические схемы изделий всех отраслей промышленности и строительства и устанавливает условные обозначения проводов и зажимов электрических элементов, устройств, оборудования, базовых электрических элементов (резисторов, предохранителей, реле, трансформаторов, вращающихся машин), управляющих устройств двигателей, питания, заземления, соединения с корпусом, участков цепей в электрических схемах. Заменяет собой:
  • ГОСТ 2.709-72 «Единая система конструкторской документации. Система обозначения цепей в электрических схемах»
ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы01. 07.1975Взамен
Область применения:
Стандарт устанавливает условные графические обозначения резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности. Заменяет собой:
  • ГОСТ 2.747-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений»
  • ГОСТ 2.729-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные»
  • ГОСТ 2.728-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы»
ГОСТ 2.730-73 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые01.07.1974Взамен
Область применения: Стандарт устанавливает правила построения условных графических обозначений полупроводниковых приборов на схемах, выполняемых вручную или автоматическим способом во всех отраслях промышленности.
Заменяет собой:
  • ГОСТ 2.747-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений»
  • ГОСТ 2.730-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые»
ГОСТ 2.731-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные01.01.1971Заменен
Заменяет собой:
  • ГОСТ 7624-62 «Обозначения условные графические для электрических схем» (в части разд. 12, кроме подраздела Ж)
ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные01.07.1981Действует
Область применения: Стандарт устанавливает условные графические обозначения электровакуумных приборов и распространяется на схемы, выполняемые вручную или автоматизированным способом, для изделий всех отраслей промышленности и строительства. Заменяет собой:
  • ГОСТ 2.731-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные»
ГОСТ 2.738-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы телефонной аппаратуры01.01.1971Заменен
Заменяет собой:
  • ГОСТ 7624-62 «Обозначения условные графические для электрических схем» (в части разд. 16)
ГОСТ 2.742-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники тока электрохимические01.01.1971Отменен
Заменяет собой:
  • ГОСТ 7624-62 «Обозначения условные графические для электрических схем» (в части разд. 5)
ГОСТ 2. 746-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Генераторы и усилители квантовые01.01.1971Введен впервые
ГОСТ 2.755-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения01.01.1988Взамен
Область применения: Стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения коммутационных устройств, контактов и их элементов. Стандарт не устанавливает условные графические обозначения на схемах железнодорожной сигнализации, централизации и блокировки. Заменяет собой:
  • ГОСТ 2.738-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы телефонной аппаратуры»
  • ГОСТ 2.755-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения»
ГОСТ 2.756-76 Единая система конструкторской документации. Обозначения условные графические в схемах. Воспринимающая часть электромеханических устройств01.01.1978Взамен
Область применения: Стандарт устанавливает условные графические обозначения воспринимающих частей электромеханических устройств (электрических реле, у которых связь воспринимающей части с исполнительной осуществляется механически, а также магнитных пускателей, контакторов и электромагнитов) в схемах*5, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности. Заменяет собой:
  • ГОСТ 2.747-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений»
  • ГОСТ 2.725-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутирующие»
  • ГОСТ 2.738-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы телефонной аппаратуры»
  • ГОСТ 2.724-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Электромагниты»
ГОСТ 2.758-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Сигнальная техника01.01.1982Введен впервые
Область применения: Стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения аппаратуры техники сигнализации.
ГОСТ 2.759-82 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы аналоговой техники01.07.1983Введен впервые
Область применения: Настоящий стандарт устанавливает общие принципы построения условных графических обозначений элементов аналоговой техники в схемах, выполняемых вручную или автоматизированным способом, во всех отраслях промышленности.
ГОСТ 2.762-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Частоты и диапазоны частот для систем передачи с частотным разделением каналов01.01.1987Действует
Область применения: Стандарт устанавливает условные графические обозначения частот и диапазонов частот для систем передачи с частотным разделением каналов в электрических схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности.
ГОСТ 2.763-85 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Устройства с импульсно-кодовой модуляцией01.07.1986Введен впервые
Область применения: Стандарт распространяется на электрические схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения и квалифицирующие символы устройств с импульсно-кодовой модуляцией (ИКМ) и их цепей.
ГОСТ 2.764-86 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Интегральные оптоэлектронные элементы индикации01.01.1987Действует
Область применения: Настоящий стандарт распространяется на электрические схемы, выполняемые вручную или автоматизированным способом, и устанавливает правила построения условных графических обозначений (далее — УГО) интегральных оптоэлектронных элементов индикации.
ГОСТ 2.765-87 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Запоминающие устройства01.01.1988Введен впервые
Область применения: Стандарт устанавливает условные графические обозначения запоминающих устройств и ферритовых магнитопроводов этих устройств на схемах, выполняемых вручную или автоматизированным способом во все отраслях промышленности.
ГОСТ 2.766-88 Единая система конструкторской документации. Обозначения условные графические в электрических схемах. Системы передачи информации с временным разделением канала01.01.1989Введен впервые
Область применения: Стандарт устанавливает условные графические обозначения систем передачи информации с временным разделением каналов, основных каналов передачи информации в электрических схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности.
ГОСТ 2.768-90 Единая система конструкторской документации. Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые01.01.1992Действует
Область применения: Стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.
ГОСТ 2.770-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики01.01.1971Действует
Область применения: Настоящий стандарт устанавливает условные графические обозначения элементов машин и механизмов, а также характера и направления движения в схемах, изображенных в ортогональных проекциях, выполняемых во всех отраслях промышленности. Обозначения общего применения по ГОСТ 2.721-74. Заменяет собой:
  • ГОСТ 3462-61 «Чертежи в машиностроении. Условные обозначения для кинематических схем»
ГОСТ 3.1428-91 Единая система технологической документации. Правила оформления документов на технологические процессы (операции) изготовления печатных плат01.01.1993Действует
Область применения: Стандарт устанавливает правила оформления технологических документов, применяемых при выполнении технологических процессов (операций) изготовления печатных плат. Заменяет собой:
  • ГОСТ 3.1428-77 «ЕСТД. Правила оформления документов на процессы изготовления печатных плат»
ГОСТ 4.137-85 Система показателей качества продукции. Приборы полупроводниковые силовые. Номенклатура показателей01.01.1987Действует
ГОСТ 4. 172-85 Система показателей качества продукции. Конденсаторы силовые, установки конденсаторные. Номенклатура показателей01.07.1986Действует
ГОСТ 4.431-86 Система показателей качества продукции. Приемники излучения фотоэлектрические. Номенклатура показателей01.01.1987Действует
ГОСТ 4.443-86 Система показателей качества продукции. Кинескопы цветного изображения. Номенклатура показателей01.07.1987Действует
ГОСТ 4.444-86 Система показателей качества продукции. Кинескопы черно-белого изображения. Номенклатура показателей01.07.1987Действует
ГОСТ 4.465-87 Система показателей качества продукции. Микросхемы интегральные. Номенклатура показателей01.01.1988Введен впервые
Область применения: Стандарт устанавливает номенклатуру основных показателей качества интегральных микросхем, включаемых в технические задания на научно-исследовательские работы (Т3 на НИР) по определению перспектив развития этой группы, государственный стандарт с перспективными требованиями, а также номенклатуру показателей качества, включаемых в разрабатываемые й пересматриваемые стандарты на продукцию, технические задания на опытно-конструкторские работы (ТЗ на ОКР), технические условия (ТУ), карты технического уровня и качества продукции (КУ).
ГОСТ 5.2105-73 Микроскоп лазерный эллипсометрический ЛЭМ-2. Требования к качеству аттестованной продукции01.09.1973Действует
ГОСТ 12.1.031-81 Система стандартов безопасности труда. Лазеры. Методы дозиметрического контроля лазерного излучения01.01.1982Отменен в РФ
Область применения: Стандарт устанавливает методы измерений параметров лазерного излучения в диапазоне длин волн 0,2 — 20 мкм в заданной точке пространства с целью определения степени опасности излучения для организма человека.
ГОСТ 12.2.007.5-75 Система стандартов безопасности труда. Конденсаторы силовые. Установки конденсаторные. Требования безопасности01.01.1978Действует
Область применения: Стандарт распространяется на: конденсаторные установки; силовые конденсаторы, предназначенные для обеспечения высокочастотной связи по лниям электропередач, для делителей напряжения и отбора мощности, для продольной компенсации, для повышения коэффициента мощности, импульсные, фильтровые; силовые конденсаторы и конденсаторные батареи для элекротермических установок. Стандарт не распространяется на конденсаторы, применяемые в электронной аппаратуре.
ГОСТ 20.57.406-81 Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний01.01.1982Введен впервые
Область применения: Стандарт распространяется на изделия электронной техники, квантовой электроники и электротехнические, перечень которых указан в приложении 2. И устанавливает методы испытаний на воздействие механических, климатических, биологических внешних воздействующих факторов и специальных сред и методы оценки соответствия конструктивным требованиям.
ГОСТ 1914-81 Лампы генераторные, усилительные, выпрямительные, регулирующие и модуляторные мощностью, рассеиваемой анодом, свыше 25 Вт. Общие технические условия01.01.1983Действует
