Обозначения на однолинейной схеме электроснабжения. Условные обозначения на однолинейных схемах электроснабжения: полное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое однолинейная схема электроснабжения. Какие условные обозначения используются на однолинейных схемах. Как правильно читать и составлять однолинейные схемы электроснабжения. Какие основные элементы должны присутствовать на однолинейной схеме.

Содержание

Что такое однолинейная схема электроснабжения

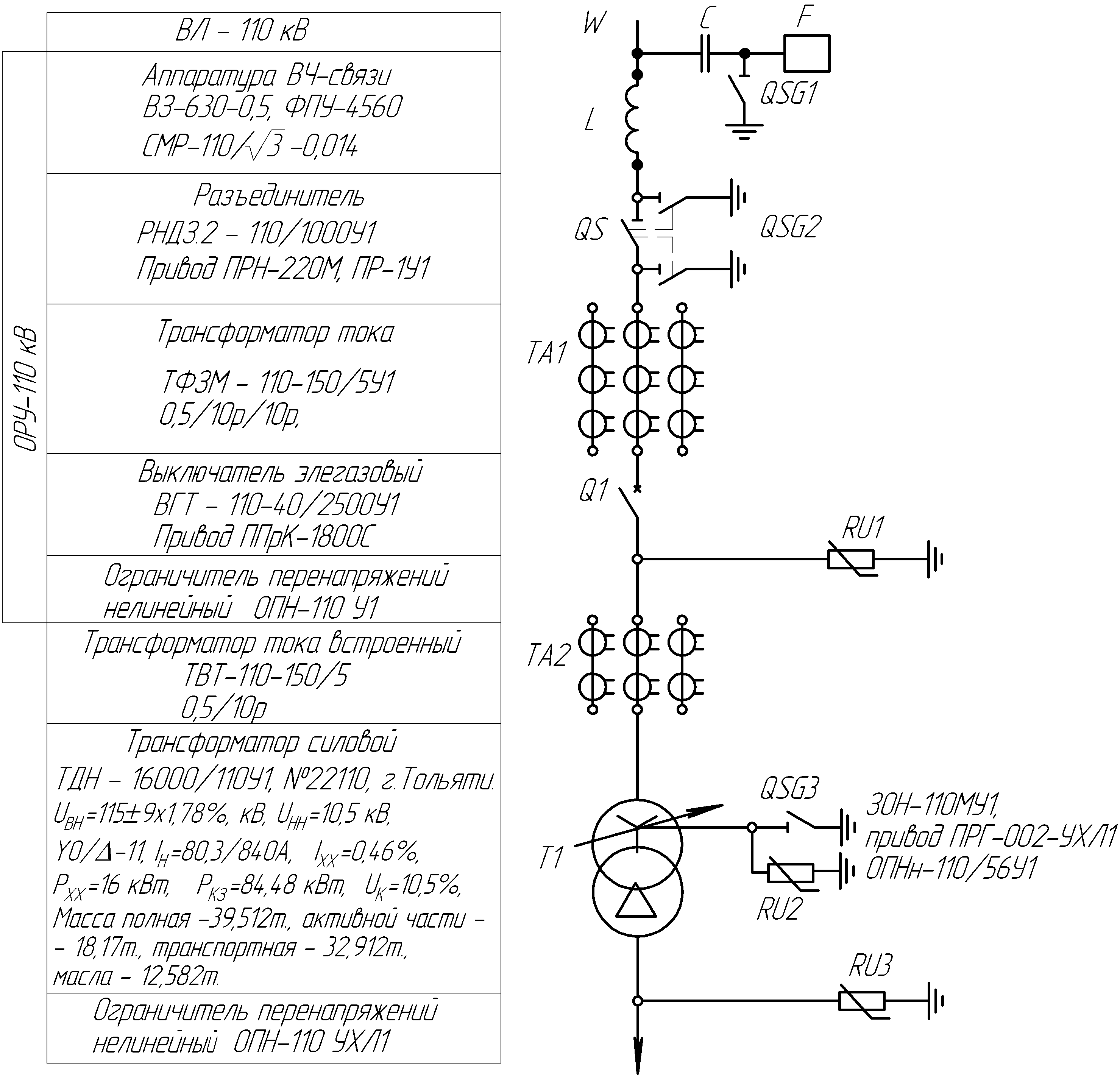

Однолинейная схема электроснабжения — это упрощенное графическое изображение электрической сети, на котором основные элементы и соединения между ними показаны одной линией. Такие схемы широко используются для наглядного представления структуры электрических сетей и систем.

Основные особенности однолинейных схем:

Все фазы многофазной системы изображаются одной линией
Используются стандартные условные графические обозначения элементов
Показывают основное силовое оборудование, коммутационные и защитные аппараты
Отражают структуру сети и взаимосвязи между элементами
Содержат основные технические характеристики оборудования

Основные элементы однолинейных схем электроснабжения

На однолинейных схемах электроснабжения обязательно отображаются следующие ключевые элементы:

Источники питания (трансформаторные подстанции, генераторы)
Линии электропередачи и кабельные линии
Коммутационные аппараты (выключатели, разъединители)
Защитные устройства (предохранители, автоматические выключатели)
Измерительные приборы и трансформаторы
Электроприемники (двигатели, осветительные установки и др.)
Распределительные устройства и щиты

Условные графические обозначения на однолинейных схемах

Для изображения элементов электрических сетей на однолинейных схемах используются стандартизированные условные графические обозначения. Основные из них:

Линия электропередачи — прямая линия
Трансформатор — окружность с двумя обмотками внутри
Выключатель — две параллельные черты, пересекающие линию
Разъединитель — одна черта, пересекающая линию под углом

Предохранитель — прямоугольник на линии
Заземление — несколько параллельных черточек, уменьшающихся к низу
Двигатель — окружность с буквой М внутри

Как правильно читать однолинейные схемы электроснабжения

При чтении однолинейных схем электроснабжения следует придерживаться следующих рекомендаций:

Определите источники питания и основные распределительные устройства
Проследите пути передачи электроэнергии от источников к потребителям
Обратите внимание на коммутационные и защитные аппараты в цепях
Изучите технические характеристики оборудования, указанные на схеме
Проанализируйте структуру сети и взаимосвязи между элементами

Основные правила составления однолинейных схем

При разработке однолинейных схем электроснабжения необходимо соблюдать следующие правила:

Использовать стандартные условные обозначения элементов

Располагать элементы схемы в логическом порядке, сверху вниз
Указывать основные технические характеристики оборудования
Обозначать номера и наименования присоединений
Показывать все коммутационные и защитные аппараты
Отображать измерительные приборы и трансформаторы
Применять буквенно-цифровые обозначения элементов

Программные средства для создания однолинейных схем

Для удобного и быстрого создания однолинейных схем электроснабжения можно использовать следующие программные продукты:

Microsoft Visio — универсальный инструмент для построения схем
AutoCAD Electrical — специализированное решение для электротехнических чертежей
КОМПАС-Электрик — отечественная САПР для проектирования электрооборудования
Eplan Electric P8 — профессиональная система автоматизированного проектирования
SmartDraw — онлайн-сервис для создания различных типов диаграмм и схем

Типичные ошибки при составлении однолинейных схем

При разработке однолинейных схем электроснабжения следует избегать следующих распространенных ошибок:

Использование нестандартных условных обозначений
Отсутствие важных элементов схемы (защитных аппаратов, измерительных приборов)
Нелогичное расположение элементов на схеме
Отсутствие или неверное указание технических характеристик
Пропуск буквенно-цифровых обозначений элементов
Несоответствие мощностей источников и потребителей
Ошибки в подключении элементов схемы

Значение однолинейных схем в проектировании электроснабжения

Однолинейные схемы играют важную роль в проектировании систем электроснабжения:

Наглядно отображают структуру электрической сети
Позволяют быстро оценить состав оборудования
Упрощают расчеты режимов работы сети
Облегчают поиск неисправностей и планирование ремонтов

Являются основой для разработки рабочей документации
Используются при согласовании проектов с надзорными органами
Служат справочным материалом при эксплуатации электроустановок

Таким образом, однолинейные схемы электроснабжения — незаменимый инструмент для проектировщиков и эксплуатационного персонала электрических сетей. Правильное составление и чтение таких схем требует знания условных обозначений и понимания принципов построения систем электроснабжения.

Функциональные возможности и преимущества библиотеки Visio Однолинейная схема электроснабжения

Главная
Библиотеки Visio
Однолинейная схема электроснабжения

Описание

Назначение.

Трафареты Visio Однолинейная схема электроснабжения, содержат символы условных графических обозначений электрических аппаратов и установок до и выше 1000 В., для выполнения и оформления в соответствии с требованиями стандартов, однолинейных электрических схем:

электроснабжения предприятий,
распределительных устройств,
электрических подстанций.

Функциональные особенности символов

1. Все символы устройств коммутации, можно переключить из положения отключено в положение включено, что позволяет использовать начерченные схемы в качестве оперативных — отражать действительное положение коммутационных аппаратов и заземляющих устройств на текущий момент времени.

2. Размеры символов можно изменять пропорционально модулю размерности М, в соответствии с ГОСТ IEC 61082 — 1 — 2014, 5.7.3.2 Модуль размерности. Применительно к бумажным представлениям и их эквивалентам модуль размерности М можно выбрать из следующих значений в миллиметрах: 1,8 (2,0) мм; 2,5 мм; 3,5 мм; 5 мм; 7 мм; 10 мм; 14 мм; 20 мм.

При этом, высота текстовых строк и толщина линий, изменяются пропорционально изменению размера символов.

3. Предусмотрена возможность изменения для всех элементов схемы одновременно, цвета текста и размера шрифта (раздельно для позиционных обозначений и маркировок выводов)

4. Для всех элементов схемы одновременно, можно изменить:

4.1. Положение текста (позиционного обозначения) относительно символа — в случае вертикальной ориентации выводов: с левой стороны от символа (по ГОСТ IEC 61082 — 1 — 2014, 7.1.2.4 Представление технических данных) или с правой стороны от символа (по ГОСТ 2.702-2011, п. 5.3.11)

4.2. Ориентацию символов контактов при горизонтальном расположении соединительных линий так, чтобы воображаемое направление движения контакта при активизации соответствовало движению: вверх (по ГОСТ IEC 61082 — 1 — 2014, 7.4.4.4 Ориентация символов контактов) или вниз (по ГОСТ 2.702-2011)

5. Для поворота символов условных обозначений, нет необходимости тратить время на дополнительные команды, такие как повернуть и отразить, достаточно переместить маркер фигуры в нужную точку.

При этом, элементы условного обозначения и текстовые надписи займут правильное положение в соответствии с требованиями стандартов.

Краткий видео-обзор трафаретов Visio Однолинейная схема электроснабжения.

Примечание.

Трафареты Visio Схема электрическая принципиальная, полностью совместимы с трафаретами Visio Схема электрическая принципиальная.

На одном листе, можно выполнить предположим: схему электроснабжения (ячейка КРУ — 10 кВ.), используя трафареты Однолинейная схема электроснабжения и схему управления, защиты используя трафареты Схема электрическая принципиальная.

Системные требования.

Для работы с Библиотекой трафаретов, требуется установленная одна из программ Microsoft Office: Visio 2007, Visio 2010, Visio 2013, Visio 2016, Visio 2019 или Visio 2021.

Системные требования аналогичные требованиям, предъявляемым к программе Microsoft Office Visio.

Примечание: Программа Visio, в состав продукта не входит!

Однолинейная схема, самое важное — АВБ Электрика. Профессионально

В данной статье мы рассмотрим сведения, которые можно получить из однолинейной схемы; иначе говоря однолинейной электрической схемы, или однолинейной схемы электроснабжения.

Однолинейная схема, является одним из самых важных документов в проекте электроснабжения или исполнительной документации на выполненные электромонтажные работы. Обычно на один электрический щит составляется одна однолинейная схема. Логически однолинейная схема представляет собой древовидную структуру, в верхней части которой находится один или несколько питающих кабелей, а в нижней части электроприемники, так называемые «отходящие линии». Слева находятся условные строки таблицы, а в нижней части столбцы для каждого потребителя.

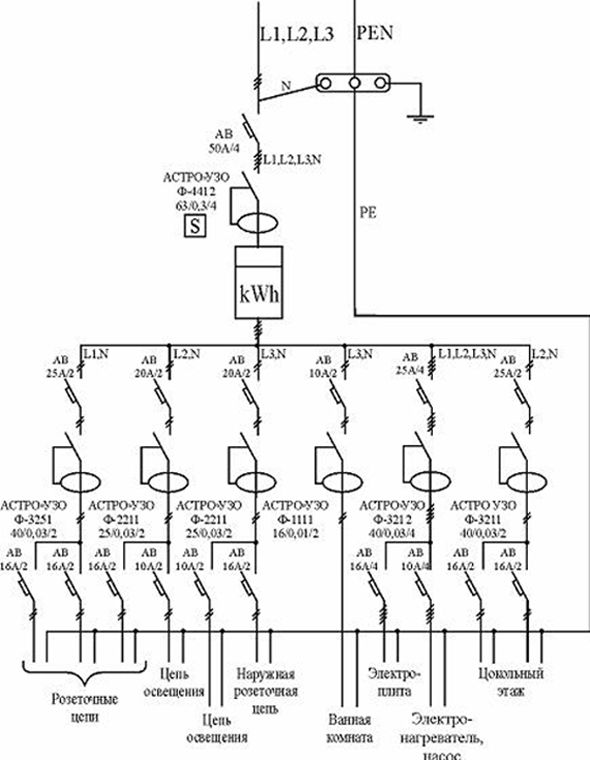

Как мы видим, на рисунке, в центральной части схемы расположены аппараты защиты и управления, к которым относятся автоматические выключатели, контакторы, реле, выключатели дифференциального тока или рубильники. Каждый параметр на схеме записывается на высоте подходящей для этого строки из таблицы расположенной слева.

В строках таблицы слева приводятся обозначения следующих параметров:

номинальный ток,
марка и характеристика автоматического выключателя
марка кабеля, сечение и способ прокладки
обозначение электроприемника на схеме
подключенная фаза
расчетная и установленная мощность электроприменика
рабочий ток
дополнительные параметры

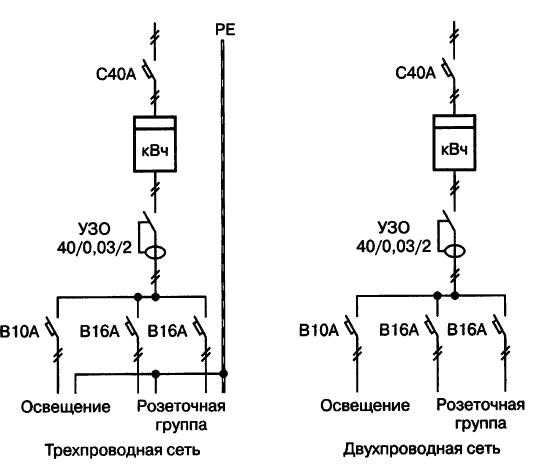

Рассматривая схему мы видим, что для каждого электропотребителя выделен свой автоматический выключатель, название электропотребителя находится в нижней части таблицы. Потребителем на однолинейной схеме может являться отдельный электроприбор — например двигатель, вентилятор, насос или бойлер. В других случаях это может быть группа электропотребителей, например несколько розеток в помещении или освещение в нескольких команатах. Также электропотребителем может быть другой электрический щит, например этажный щит освещения, подключенный к ГРЩ.

Самая важная информация которую вы можете получить из хорошо сделанной однолинейной схемы:

установленная мощность электрического щита
расчетная мощность электрощита
сечение питающего кабеля
марка и длина питающего кабеля
номинал вводного автомата или рубильника
количество подключенных электропотребителей и их тип

Для каждого электропотребителя можно видеть количество фаз, номинальную мощность, расчетный ток. Также в однолинейной схеме можно видеть тип, марку и характеристику автоматических выключателей, способ прокладки кабельных линий, их длину.

Для вводного кабеля в схеме указывают также потерю напряжения и электроэнергии.

Следует понимать, что любая проектная документация обладает некоторым качеством, которое понимают профессионалы, имеющие опыт работы с проектами электроснабжения. Однолинейная схема отражает понимание проектировщиком стоящих перед ним задач, в ней отражается насколько правильно подобраны сечения кабелей, номиналы автоматов, мощности нагрузок. Глядя на проект опытный монтажник может понять на каких кабельных линиях может быть перегрузка, а где заложено избыточное сечение кабеля и можно сэкономить деньги заказчика.

Составление грамотной однолинейной схемы и согласование её в Ленэнерго, ПСК или экспертизе входит в наши компетенции. Практически на всех наших объектах были подготовлены или откорректированы схемы электроснабжения, проведена экспертиза или проведено согласование с технадзором. Профессионалы как правило легко увидят — проходил проект экспертизу или нет, рассматривая только

однолинейную схему.

Подводя итог, отмечу, что однолинейная схема содержит максимальное соотношение полезной информации об электроустановке на единицу площади и обязательно должна быть у собственника помещения и эксплуатирующей организации.

Подробную консультацию по однолинейной схеме Вы можете получить по телефону.

Мы предлагаем Вам — качественный электромонтаж, проектирование и обслуживание объектов по адекватным ценам и всегда высоком качестве. Звоните и мы решим все Ваши задачи по электрике!

Вызвать инженера электрика

Заказать однолинейную схему

Главная > Статьи

Аварийный, Резервный, Резервный | Консалтинг

Системы аварийного, резервного и резервного электропитания являются ключевыми для многих типов нежилых зданий и проектируются инженером-электриком. В зависимости от здания и потребностей его жильцов, оно может включать резервную, аварийную или резервную систему электропитания или даже все три. Эти типы энергосистем определяются кодами/стандартами, типом здания и потребностями владельца.

Аварийный, резервный, резервный статьи

Просмотреть еще статьи о чрезвычайных ситуациях, режиме ожидания и резервном копировании

Проектирование системы аварийного электроснабжения

Инженеры и владельцы должны учитывать требования NFPA при проектировании и обслуживании альтернативных систем электропитания для обеспечения надежного обслуживания

BY Марио Веккьярелло, Джефф Дональдсон и Тайлер Рошен

Цели обучения

Понять разницу между аварийными и резервными системами, а также между системами аварийного электроснабжения Уровня 1 и Уровня 2 (EPSS).
Ознакомьтесь с требованиями NFPA 70 NEC (2020 г.) и NFPA 110 (2019 г.) при проектировании систем аварийного и резервного электропитания.
Понимание важности технического обслуживания и тестирования для соответствия системам Уровня 1 и Уровня 2.

Инженеры-электрики и механики должны определить и применять требования NFPA 110: Стандарт для систем аварийного и резервного питания и NFPA 70: Национальный электротехнический кодекс при проектировании альтернативных систем электропитания.

Первым шагом при проектировании системы аварийного электроснабжения является определение эксплуатационных требований основных нагрузок для правильной классификации САЭ и выбора соответствующего типа оборудования. Инженеры должны определить, что САЭ требуется для питания в случае нормального сбоя питания. Обычно для этого требуется участие архитектора и заказчика (т. е. владельца здания), а также проверка применимых строительных норм и правил, принятых государством или юрисдикцией. Этот обзор определит, считается ли альтернативный источник питания системой Уровня 1 или Уровня 2, как определено NFPA 110.

В дополнение к требованиям NFPA 110 инженеру необходимо определить, характеризуется ли аварийный источник питания как «аварийная», «законодательно требуемая резервная» или «дополнительная резервная» система в соответствии со статьями 700, 701 и 702 Закона 2020 г. издание NFPA 70 соответственно. Эти статьи включают конкретные требования к характеристикам системы, размещению вспомогательного оборудования, мерам противопожарной защиты и т. д. средства и устройства защиты от перегрузки по току, переключатели и все устройства управления, контроля и поддержки, включая клеммы нагрузки передающего оборудования, необходимые для работы системы в качестве безопасного и надежного источника электроэнергии».

Определение системы с точки зрения резервной или аварийной иногда вызывает путаницу, поскольку NFPA 110 использует термин «система аварийного питания» как для аварийных, так и для резервных систем.

Классификация САЭ

Классификация САЭ зависит от минимального времени, в течение которого САЭ рассчитан на работу с номинальной нагрузкой без необходимости дозаправки или подзарядки. См. Таблицу 4.1 (a) NFPA 110 для классификации EPSS. Назначенный тип EPSS определяет максимальное время, в течение которого клеммы нагрузки передающего оборудования могут быть без приемлемого электропитания, исходя из основных требований к нагрузке. См. Таблицу 4.1 (b) NFPA 110 для типов EPSS.

Как классификация, так и тип EPSS зависят от уровня классификации EPSS и основаны на обзоре применимых государственных и местных норм, обсуждении с уполномоченным органом и согласовании с владельцем или конечным пользователем EPSS.

NFPA 110 разделяет EPSS на два отдельных уровня, которые диктуют требования к установке, производительности и техническому обслуживанию:

Системы уровня 1 требуются там, где сбой оборудования может привести к гибели людей или серьезным травмам. Например, эти системы обычно предназначены для обеспечения безопасности жизнедеятельности, аварийных или критических нагрузок, как определено в NFPA 9.9: Кодекс медицинских учреждений, статья 700 NEC, NFPA 110, NFPA 101: Кодекс безопасности жизнедеятельности и применимые строительные нормы и правила. Раздел 700.12 NEC требует, чтобы питание было «доступно в течение времени, необходимого для приложения, но не более 10 секунд». Это обозначит эту САЭ как тип 10 или менее.
уровня 2 требуются там, где отказ САЭ менее критичен для жизни и безопасности человека. Эти системы предусмотрены как для обязательных по закону резервных систем, так и для дополнительных резервных систем, как определено в статьях 701 и 702 NEC соответственно. Время, необходимое для восстановления питания установок Уровня 2, зависит от применимых норм и приложений для каждой установки:
- Системы уровня 2, которые юридически требуются в соответствии со статьей 701 NEC, должны иметь резервное питание в течение 60 секунд или менее после нормального отключения питания в соответствии с разделом 701.12.
- Системы уровня 2, обозначенные как дополнительные резервные системы EPSS, зависят от потребностей конечных пользователей и применимых кодов. Потребности конечных пользователей в основной нагрузке будут определять приемлемое время от отключения электроэнергии до момента, когда САЭ обеспечивает адекватную мощность.

Комбинация различных типов и классификаций EPSS иногда предоставляется на объекте для экономичного удовлетворения эксплуатационных требований различных основных нагрузок. Например, может существовать следующее требование к САЭ: для всех основных нагрузок требуется минимальное время в 48 часов, в течение которого САЭ должна работать с номинальной нагрузкой без дозаправки или перезарядки; небольшая часть основных нагрузок, таких как диспетчерское управление и сбор данных, не может допустить прерывания подачи электроэнергии в промежутке между нормальным отключением электроэнергии и временем, которое требуется резервному генератору для запуска и принятия нагрузки.

Однако для большинства основных нагрузок допустим 60-секундный перерыв в подаче электроэнергии между нормальным отключением питания и восстановлением питания САЭ. Комбинированная система EPSS, состоящая из EPSS класса 48, типа 60, обеспечивает питание основных нагрузок, которые могут выдержать 60-секундное восстановление питания, а также обеспечивает питанием EPSS класса 0,083, тип U для бесперебойного питания основных (SCADA) нагрузок. САЭ класса 0,083, тип U, будет продолжать подавать питание на бесперебойные нагрузки в течение периода до пяти минут, чтобы преодолеть 60-секундное время восстановления питания САЭ класса 48, типа 60.

Если существует потребность в централизованной аварийной системе для обеспечения питания нагрузок, обеспечивающих безопасность жизнедеятельности, таких как аварийное аварийное освещение, потребуется третий тип EPSS для соответствия требованиям уровня 1 NFPA 110, NFPA 101 и статьи 700 « Аварийные системы» НЭК. Статья 700 NEC требует, чтобы аварийные цепи были полностью независимы от всей другой проводки и оборудования, если иное не разрешено в разделах 700. 10(B)(1)–(B)(5).

В этом случае класс 1.5, тип U, UL 924-х номинальная система бесперебойного питания, расположенная в двухчасовом расчетном помещении, была бы приемлемым решением. Поскольку ИБП обеспечивает непрерывное питание аварийных нагрузок во время потери нормального питания, он соответствует требованиям раздела 700.12 NEC, в котором говорится, что при потере нормального питания питание должно быть доступно в течение времени, необходимого для приложения, но не более 10 секунд. .

Класс 1.5 также соответствует требованиям раздела 700.12 (C) NEC о 90-минутной емкости батареи для питания нагрузки при потере нормального питания. Очень важно отметить, что при объединении EPPS уровня 1 и уровня 2 и обычного силового оборудования необходимо учитывать требования физического разделения, определенные в статье 700 NEC. См. Рисунок 1 для примера такого типа установки.

Оборудование для переключения нагрузки

Для переключения электрических нагрузок от одного источника питания, обычно называемого «нормальным», к другому, обычно называемому «аварийным» или «резервным», и обратно. Там, где подаются нагрузки, обеспечивающие безопасность жизнедеятельности, аварийные или критические ответвления, автоматический переключатель резерва должен быть внесен в список (UL 1008 для АВР с номинальным напряжением 1000 вольт и менее) для аварийного обслуживания как устройство, полностью собранное на заводе и прошедшее заводские испытания. Передаточное оборудование должно быть снабжено либо механической блокировкой, либо одобренным альтернативным методом предотвращения взаимного соединения двух отдельных источников питания. NFPA 110 требует, чтобы АВР был способен к электрическому управлению и механическому удержанию, передаче и повторной передаче нагрузки автоматически и визуальному оповещению, когда «не в автоматическом режиме».

АВР должна иметь устройства обнаружения пониженного напряжения, которые контролируют все незаземленные линии нормального источника питания, чтобы инициировать запуск двигателя и процесс передачи питания на EPS при потере достаточной мощности на обычном источнике питания. Эти датчики напряжения также используются для инициирования процесса переключения основных нагрузок обратно на обычный источник питания. Переход к нормальному питанию обычно происходит после заданной временной задержки после того, как нормальный источник возвращается к допустимому напряжению для поддержки нагрузок.

В дополнение к измерению напряжения на всех незаземленных линиях нормального источника питания, по крайней мере, одна незаземленная линия САЭ должна контролироваться как по напряжению, так и по частоте. Эти сенсорные устройства препятствуют передаче основных нагрузок на EPS до тех пор, пока напряжение и частота EPS не окажутся в пределах заданного допустимого диапазона для поддержки основных нагрузок.

NFPA 110 идентифицирует устройства с временной задержкой в схеме автоматического переключения EPS для обеспечения надежного питания основных нагрузок путем надлежащего переключения нагрузок с одного источника питания на другой. Разделы с 6.2.5 по 6.2.11 NFPA 110 содержат подробные требования и значение различных устройств задержки времени для обеспечения надежного питания основных нагрузок

Если САЭ использует две или более параллельно включенных генераторных установки в качестве альтернативного источника питания, передача нагрузок на САЭ должна осуществляться в порядке приоритета нагрузки для обеспечения питания основных нагрузок. Чтобы гарантировать, что питание будет доступно для основных нагрузок в течение требуемого времени после нормальной потери мощности, необходимо учитывать время, необходимое системе для обнаружения пониженного напряжения, инициирования запуска генератора (генераторов), времени для генераторов достичь приемлемого напряжения и частоты, а также размыкания и замыкания выключателей. Поэтому проектировщику и владельцу необходимо определить и классифицировать основные нагрузки по приоритету.

Например, первоочередные нагрузки являются наиболее критическими и поэтому включаются в работу, как только становится доступной мощность в допустимых пределах по напряжению и частоте. Каждый раз, когда дополнительный генератор подключается параллельно к аварийной/резервной шине, следующая по приоритету нагрузка должна быть запитана до тех пор, пока не будут запитаны все аварийные и резервные нагрузки. При выходе из строя одной или нескольких двигатель-генераторных установок нагрузки должны автоматически отключаться, начиная с нагрузки с наименее приоритетным приоритетом и далее в порядке возрастания приоритета, чтобы нагрузка с наивысшим приоритетом оказывалась затронутой в последнюю очередь.

См. рис. 2 для типовой однолинейной схемы среднего напряжения Уровня 2, состоящей из двух параллельных резервных генераторов с электрически блокируемыми выключателями среднего напряжения, которые разрешены к использованию в соответствии с NFPA 110, раздел 6.1.6, если обслуживаемые нагрузки не работают. не включают безопасность жизни, аварийные или критические нагрузки ответвлений.

САЭ может обслуживать дополнительные нагрузки при условии, что САЭ имеет достаточную мощность или если система оснащена автоматическим выборочным подбором нагрузки и сбросом нагрузки. Автоматический выборочный захват/отключение нагрузки должен предоставлять приоритет нагрузкам Уровня 1, нагрузкам Уровня 2 и любым дополнительным нагрузкам, чтобы обеспечить подачу питания на наиболее критические нагрузки. Хотя целью EPS является обеспечение резервного питания основных нагрузок при наличии сетевого питания, допустимо использовать EPS для других целей, таких как снижение пиковой нагрузки и сокращение нагрузки от сети. Однако в рамках этих сценариев может потребоваться решение дополнительных вопросов, связанных с выдачей разрешений на использование воздуха.

Установка и условия окружающей среды

Глава 7 NFPA 110 устанавливает минимальные требования и соображения относительно установки и условий окружающей среды. На производительность EPSS могут влиять географическое положение, тип здания, классификация занятости и опасное содержимое.

Важным аспектом установки САЭ является минимизация вероятности отказа оборудования или кабеля в САЭ. Некоторые методы, используемые для сведения к минимуму вероятности отказа оборудования, заключаются в следующем:

Расположите EPS как можно ближе к критическим нагрузкам.
Отделите аварийные фидеры и цепи от обычных, чтобы не допустить выхода одного из строя другого.
Размещайте критически важное оборудование EPS в местах, защищенных от природных условий, таких как наводнения, ураганы, пожары, землетрясения и т. д., а также от действий человека, таких как вандализм, саботаж и подобные явления.

Группа разработчиков САЭ также должна рассмотреть вопрос о минимизации единичных точек отказа в САЭ, чтобы снизить вероятность отключения питания защищаемых нагрузок из-за отказов материалов и оборудования.

Для установок EPS Уровня I, расположенных внутри помещений, NFPA 110 требует, чтобы EPS устанавливался в отдельном двухчасовом огнестойком помещении, отделенном от остальной части здания. Это помещение должно включать только оборудование EPS и оборудование, которое обслуживает это помещение. Оборудование EPSS уровня 1 не должно устанавливаться в одном помещении с обычным сервисным оборудованием с номинальным напряжением более 150 вольт относительно земли и номинальным током 1000 ампер или выше.

Наружное оборудование EPSS Уровня 1 или Уровня 2 должно быть установлено в соответствующем корпусе, защищающем оборудование от условий окружающей среды в соответствии с требованиями местных строительных норм и правил. Это ограждение должно включать только оборудование EPS и оборудование, которое обслуживает это помещение. Существуют дополнительные требования к монтажу преобразователя энергии, освещения, отопления, охлаждения, вентиляции, системы охлаждения САЭ, топливной системы, выхлопной системы, защиты и распределения для САЭ.

Как показано на рис. 3, вытяжная система должна быть установлена таким образом, чтобы выхлопные газы не могли повторно попасть в здание. NFPA 110 указывает, что оборудование выхлопной системы должно быть установлено в соответствии с другими применимыми стандартами, такими как NFPA 37: Стандарт для установки и использования стационарных двигателей внутреннего сгорания и газовых турбин.

Тестирование и техническое обслуживание

Текущее техническое обслуживание и эксплуатационные испытания EPSS имеют решающее значение для обеспечения надежности системы. Предлагаемый график технического обслуживания EPSS включен в NFPA 110, глава 8. Техническое обслуживание и испытания EPSS должны быть адаптированы на основе инструкций производителя, минимальных требований главы 8 NFPA 110 и AHJ.

Важным аспектом планового технического обслуживания является еженедельный осмотр генераторной установки и ежемесячная проверка ее под нагрузкой в течение как минимум 30 минут. ATS используется для автоматического запуска генератора. Тренировка проводится одним из двух методов:

EPS должен быть нагружен так, чтобы поддерживать минимальную температуру выхлопных газов в соответствии с рекомендациями производителя.
ЭЭС должна испытываться с минимальной нагрузкой не менее 30 % номинальной мощности ЭЭС при рабочих температурах.

Нагрузка ниже рекомендуемой 30% номинальной нагрузки может привести к мокрому скоплению несгоревшего топлива или углерода в выхлопной системе EPS, что может помешать двигателю развить номинальную нагрузку, когда это необходимо.

Аккумуляторные батареи, используемые вместе с системой, требуют еженедельных проверок и должны обслуживаться в соответствии с рекомендациями производителя. Аккумуляторы в надлежащем состоянии имеют решающее значение для любой САЭ. Аккумуляторы, которые не обслуживались и не проверялись регулярно, могут выйти из строя, что приведет к тому, что EPS не запустится и не обеспечит аварийное питание системы, когда это необходимо.

Тестирование EPSS имеет решающее значение для обеспечения правильной работы каждого компонента. Каждый компонент в сочетании с EPSS должен быть включен в обязательные проверки и испытания. Это включает в себя саму САЭ, автоматические переключатели, автоматические выключатели, батареи и т. д. Испытания также должны гарантировать, что САЭ соответствует максимальному времени, которое требуется генератору для принятия нагрузки после отключения питания, на основе уровня, класса и статей 700 и 700 и 701 НЭК.

Проверка работы САЭ заключается в имитации отключения электроэнергии. Моделирование обычно инициируется с помощью тестовых выключателей на АВР или размыканием нормально замкнутого выключателя. Для более сложных систем, в которых используется несколько АВР, АВР следует ежемесячно менять для тестирования. Тестирование состоит в электрическом переключении переключателя с контакта нормального питания на контакт аварийного питания, а затем обратно на контакт нормального питания. Испытание также следует начинать с холодного пуска.

Вся САПР уровня 1 должна проходить испытания не реже одного раза в 36 месяцев в дополнение к проверкам и испытаниям отдельных компонентов, указанных выше. Это требование заключается в том, чтобы обеспечить работоспособность САЭ в течение всего периода ее классификации САЭ. Однако, если САЭ отнесен к классу более четырех часов, испытание должно быть прекращено после четырех часов непрерывной работы.

Автоматические выключатели, используемые в САЭ уровня 1, должны проверяться ежегодно, когда САЭ находится в положении «выключено». Выключатели с номинальным напряжением выше 600 вольт должны проверяться каждые шесть месяцев. Эти выключатели включают в себя главный и фидерный выключатели между EPS и клеммами нагрузки безобрывного переключателя, и их также следует тестировать в условиях имитации перегрузки каждые два года.

Аварийный режим, режим ожидания, резервное копирование Часто задаваемые вопросы

В чем разница между аварийным и резервным генератором?
Аварийный генератор — это тип резервного генератора, который предназначен для автоматического обеспечения электроэнергией здания или объекта в случае отключения электроэнергии. Эти генераторы обычно работают на дизельном топливе или природном газе и используются для питания критически важных систем, таких как освещение, лифты, системы отопления и охлаждения. Обычно они подключены к электрической системе здания и автоматически активируются при отключении электроэнергии.
Резервный генератор, с другой стороны, представляет собой тип резервного генератора, который предназначен для обеспечения электроэнергией здания или объекта, когда основной источник питания недоступен. Резервные генераторы обычно больше по размеру и мощности, чем аварийные генераторы, и используются для питания более широкого спектра систем, таких как приборы и оборудование. Обычно они подключены к электрической системе здания и активируются вручную или автоматически при отключении электроэнергии. Резервные генераторы обычно используются при длительных отключениях электроэнергии.
Для чего используется система аварийного резервного копирования?
Аварийная резервная система, также известная как система резервного питания или резервный генератор, представляет собой тип оборудования, которое используется для обеспечения электроэнергией здания или объекта в случае отключения электроэнергии. Эти системы предназначены для автоматического запуска и подачи питания на критически важные системы, такие как освещение, лифты, системы отопления и охлаждения и другое оборудование, необходимое для безопасности и благополучия жителей здания. Аварийные резервные системы обычно работают на дизельном топливе или природном газе и подключаются к электрической системе здания. Они также могут быть подключены к автоматическому переключателю резерва, который обнаруживает перебои в подаче электроэнергии и автоматически переключается на резервный источник питания.
Системы аварийного резервного копирования используются в самых разных учреждениях, включая больницы, аэропорты, центры обработки данных и другие критически важные объекты. Они имеют решающее значение для обеспечения бесперебойного энергоснабжения и сохранения работоспособности объекта в случае чрезвычайной ситуации.
Какие резервные нагрузки требуются по закону?
Требуемые по закону резервные нагрузки относятся к минимальному количеству энергии, которое должно быть доступно для определенных типов зданий или сооружений в соответствии с нормами и стандартами. Эти нагрузки обычно включают в себя питание для критически важных систем, таких как аварийное освещение, пожарная сигнализация и другие системы безопасности жизнедеятельности. Конкретные требования к требуемым по закону резервным нагрузкам варьируются в зависимости от типа здания или сооружения и юрисдикции, в которой оно расположено.
Например, в больницах и других медицинских учреждениях должны быть резервные системы электропитания, которые могут обеспечивать электроэнергией основные системы, такие как освещение, вентиляция и оборудование жизнеобеспечения. Точно так же центры обработки данных и другие критически важные объекты должны иметь резервные системы питания, которые могут обеспечивать питание критически важных систем, таких как серверы и другое оборудование.
В дополнение к требуемым по закону резервным нагрузкам многие здания и сооружения также имеют дополнительные резервные нагрузки, представляющие собой системы или оборудование, для которых по закону не требуется резервное питание, но которые считаются важными для работы объекта. К ним могут относиться системы отопления, вентиляции и кондиционирования, лифты и другое оборудование, важное для комфорта и безопасности жителей здания.
Таким образом, юридически требуемые резервные нагрузки относятся к минимальному количеству энергии, которое должно быть доступно для определенных типов зданий или сооружений, чтобы соответствовать нормам и стандартам. Эти нагрузки обычно включают в себя питание для критически важных систем, таких как аварийное освещение, пожарная сигнализация и другие системы безопасности жизнедеятельности. Конкретные требования к требуемым по закону резервным нагрузкам варьируются в зависимости от типа здания или сооружения и юрисдикции, в которой оно расположено.

Некоторые ответы на часто задаваемые вопросы были скомпилированы с помощью ChatGPT. Из-за ограничений инструментов искусственного интеллекта весь контент был отредактирован и проверен нашей командой по контенту.

Связанные ресурсы

Веб-трансляция — Критическая мощность: NFPA 110: Стандарт для систем аварийного и резервного питания

Часто задаваемые вопросы — Schneider Electric

 {"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} }

Как сохранить параметры в клавиатуре и загрузить в другой идентичный…

Проблема: Попытка сохранить параметры в клавиатуре и загрузить их в другой идентичный привод ATV630. Линейка продуктов: Приводы ATV630 Среда: Клавиатура Причина: Перенос файлов Решение: Перейти к главному…

Опубликовано:29.01.2018 Последнее изменение:21.03.2021

Can GV2, GV3 и стартеры GV7 будут иметь обратную подачу?

Проблема: обратная подача Линейка продуктов GV2, GV3 и GV7: Пускатели и устройства защиты двигателей Окружающая среда: Ручные пускатели PowerPact™ Решение: Не рекомендуется.

Опубликовано:20.04.2009 Последнее изменение::02.08.2022

Можно ли моделировать функциональные блоки PTO в SoMachine Basic?

Проблема: Можно ли смоделировать функциональные блоки PTO в SoMachine Basic? Линейка продуктов: M221, TM221 Решение: Как и в случае с блоками PID, вы не можете имитировать блоки функций PTO в SoMachine Basic. Вы будете…

Опубликовано:09.03.2016 Последнее изменение:28.09.2021

Как прочитать переставленные значения с плавающей запятой в Modbus и хочет подтвердить значения, считываемые программным обеспечением, таким как Power Monitoring Expert (PME), с помощью SwappedFloat… Часто задаваемые вопросы о видеоПопулярные видео

Видео: Преобразование проекта ProWORX 32 в Unity Pro

Видео: Как подключить и запрограммировать привод ATV61/71 для 3-проводной…

Видео: Как настроить регистр с помощью ION Setup 3.0

Узнайте больше на Общие знания Часто задаваемые вопросы Общие знания

Проверка сопротивления изоляции и влажность

Проблема: Как влажность влияет на результаты проверки сопротивления изоляции? Линейка продуктов: автоматические выключатели Окружающая среда: выключатели в литом и изолированном корпусах Разрешение: высокая влажность может значительно. ..

Дата публикации:11.07.2018 Дата последнего изменения:04.11.2021

Почему я теряю лицензию на зарегистрированную копию сервера OFS после…

Проблема: потеря лицензии зарегистрированной копии сервера OFS в Windows10, Windows Server 2016 или Windows Server 2019 после обновления до версии сервера OFS 3.63. 08.11.2021

В чем разница между PNP и NPN при описании трехпроводной…

Большинство промышленных бесконтактных датчиков (индуктивные, емкостные, ультразвуковые и фотоэлектрические) являются полупроводниковыми. Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…

Опубликовано: 03.05.2012 Последнее изменение: 10.
