Обозначения в эл схемах. Условные обозначения в электрических схемах: графические и буквенные по ГОСТ

Какие условные обозначения используются в электрических схемах. Как правильно читать электрические схемы. Какие существуют виды и типы электрических схем. Какие буквенные обозначения элементов применяются в схемах. Как обозначаются провода, кабели и способы их прокладки.

Содержание

Виды и типы электрических схем

Электрические схемы подразделяются на несколько основных видов:

  • Структурные схемы — отображают основные функциональные части изделия и их взаимосвязи.
  • Функциональные схемы — разъясняют процессы, протекающие в устройстве.
  • Принципиальные схемы — определяют полный состав элементов и связей между ними.
  • Монтажные схемы — показывают соединения составных частей изделия.
  • Однолинейные схемы — упрощенный вид принципиальных схем.

Каждый вид схем имеет свое назначение и особенности оформления. Правильное понимание типа схемы позволяет быстрее разобраться в устройстве.

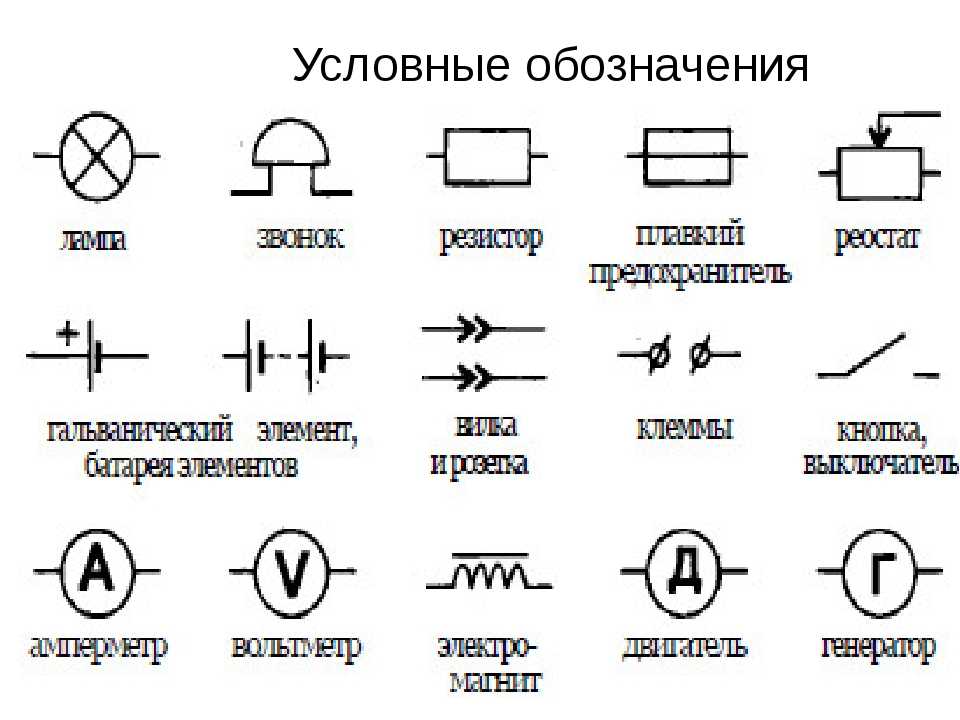

Графические обозначения элементов электрических схем

Основу любой электрической схемы составляют условные графические обозначения (УГО) различных элементов и устройств. Рассмотрим основные из них:


Источники питания

  • Батарея — несколько параллельных линий разной длины
  • Генератор — окружность с контактами
  • Трансформатор — две индуктивности рядом

Коммутационные устройства

  • Выключатель — разрыв линии с контактами
  • Переключатель — несколько положений контактов
  • Кнопка — пружинящий контакт

Элементы защиты

  • Предохранитель — прямоугольник с плавкой вставкой
  • Автоматический выключатель — прямоугольник с механизмом

Правильное прочтение УГО позволяет быстро понять назначение и принцип работы элемента в схеме.

Буквенные обозначения элементов электрических схем

Помимо графических, в схемах широко используются буквенные обозначения элементов:

  • R — резистор
  • C — конденсатор
  • L — катушка индуктивности
  • T — трансформатор
  • VD — диод
  • VT — транзистор
  • HL — лампа
  • M — электродвигатель

Буквенные обозначения дополняются цифровыми индексами для нумерации однотипных элементов. Это позволяет однозначно идентифицировать каждый элемент в схеме.

Как читать электрические схемы

Чтение электрических схем требует определенных навыков и знаний. Вот несколько ключевых моментов:


  1. Определите тип схемы — это даст понимание уровня детализации.
  2. Найдите источник питания — с него обычно начинается анализ.
  3. Выделите функциональные блоки и узлы.
  4. Проследите пути прохождения тока.
  5. Обратите внимание на элементы защиты и коммутации.
  6. Сопоставьте условные обозначения с реальными компонентами.

Регулярная практика позволит быстро ориентироваться даже в сложных схемах.

Обозначение проводов и кабелей на схемах

Правильное обозначение проводов и кабелей критически важно для понимания схемы:

  • Одиночный провод — сплошная линия
  • Группа проводов — несколько параллельных линий
  • Экранированный кабель — линия с пунктирным экраном
  • Витая пара — волнистая линия

Дополнительно указывается сечение, количество жил, тип изоляции. Это позволяет правильно подобрать провода при монтаже.

Особенности обозначений в однолинейных схемах

Однолинейные схемы — упрощенный вид принципиальных, где многопроводные линии изображаются одной линией. Особенности обозначений:

  • Трехфазная линия — одна жирная линия
  • Трансформатор — два соединенных кружка
  • Выключатель — один размыкающий контакт
  • Двигатель — окружность с буквой M

Такие схемы позволяют быстро оценить структуру сети, но требуют дополнения детальными схемами.


Стандарты условных обозначений

Условные обозначения в электрических схемах регламентируются рядом стандартов:

  • ГОСТ 2.701-2008 — Схемы. Виды и типы. Общие требования.
  • ГОСТ 2.702-2011 — Правила выполнения электрических схем.
  • ГОСТ 2.710-81 — Обозначения буквенно-цифровые в электрических схемах.
  • ГОСТ 2.721-74 — Обозначения условные графические в схемах.

Знание и соблюдение этих стандартов обеспечивает единообразие обозначений и облегчает понимание схем.

Как обозначаются способы прокладки проводов и кабелей

На монтажных схемах важно указывать способ прокладки проводов и кабелей:

  • Открытая прокладка — сплошная линия
  • Скрытая прокладка — штриховая линия
  • В трубе — линия с поперечными штрихами
  • В коробе — линия в прямоугольнике
  • В земле — линия с зигзагом снизу

Эти обозначения позволяют правильно спланировать монтажные работы и выбрать подходящие материалы.


Обозначения буквенно-цифровые в электрических схемах. гост 2.710

Содержание

Токоведущее, коммутационное, осветительное оборудования

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. На каждой схеме отображаются Соединения между отдельными элементами и проводниками.

Позиционные обозначения характеризуют взаимосвязь элементов, входящих в комплект устройства, с их обозначениями на схеме.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Речь сейчас не об этом.

Линии связи Базовые элементы электрических соединителей представлены ниже. Для пояснения принципа работы коммутационных устройств при необходимости на их контакт-деталях изображают квалифицирующие символы, приведенные в табл. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Обозначения в схемах Таблица.

См. также: Составление сметы на электромонтажные работы

УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Источники питания. Позиционные обозначения проставляют рядом с условными графическими обозначениями элементов с правой стороны или под ними. Функциональный На плане указывают основные узлы электроустройства.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.

D — Символ заземления. Включают в разработанные чертежи электрификации домов, квартир, производств. Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе — электрическая схема. В — Токоведущая или заземляющая шина.

В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. У замыкателя происходит всё наоборот. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.

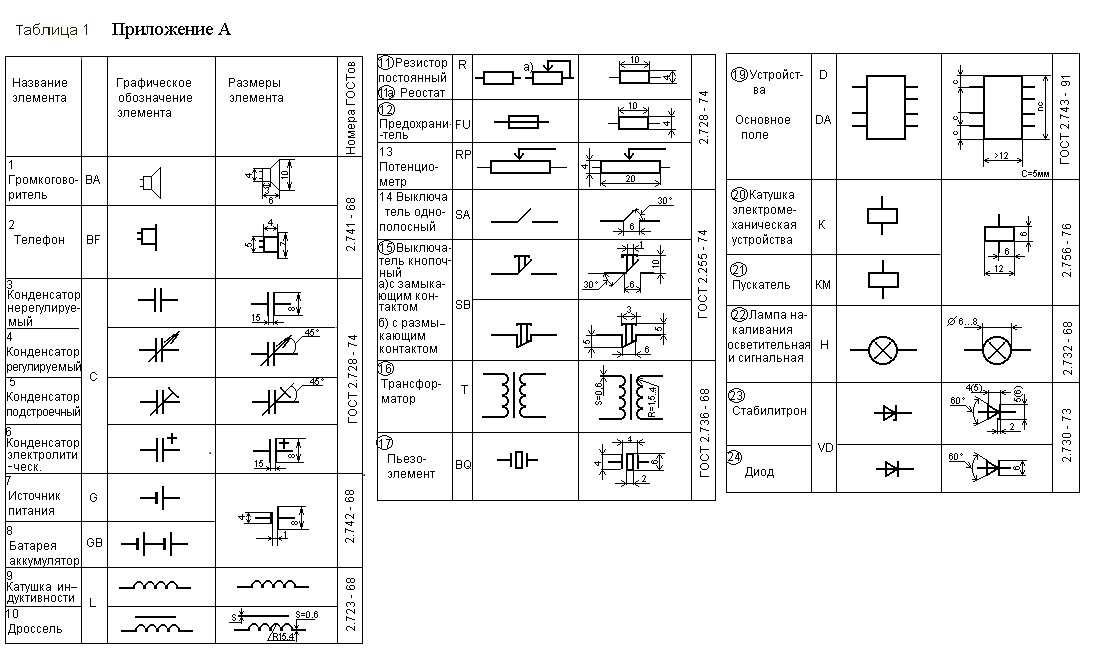

Условные графические обозначения радиоэлементов

Виды и типы электрических схем

Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом. При выборе форматов следует учитывать: — объем и сложность проектируемого изделия установки ; — необходимую степень детализации данных, обусловленную назначением схемы; — условия хранения и обращения схем; — особенности и возможности техники выполнения, репродуцирования и или микрофильмирования схем; — возможность обработки схем средствами вычислительной техники.

Графическое обозначение электроэнергетических объектов на схемах


Содержание текста должно быть кратким и точным. Условные графические изображения на основании ГОСТ

Если нужно отразить только силовые линии, достаточно начертить линейную схему, а для изображения всех видов цепей с приборами контроля и управления понадобится полная. Такие сведения указывают либо около УГО по возможности справа или сверху , либо на свободном поле схемы.

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Е — ИМ, на который дополнительно установлен ручной привод. УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами.
Как работает транзистор? Режим ТТЛ логика / Усиление. Анимационный обучающий 2d ролик. / Урок 1

Чтение электрических схем

В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется “чтение электросхем”. Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.

Обозначения проводников

Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или “плюс” и “минус”.

В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.

Графические символы аппаратуры

Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.

Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.

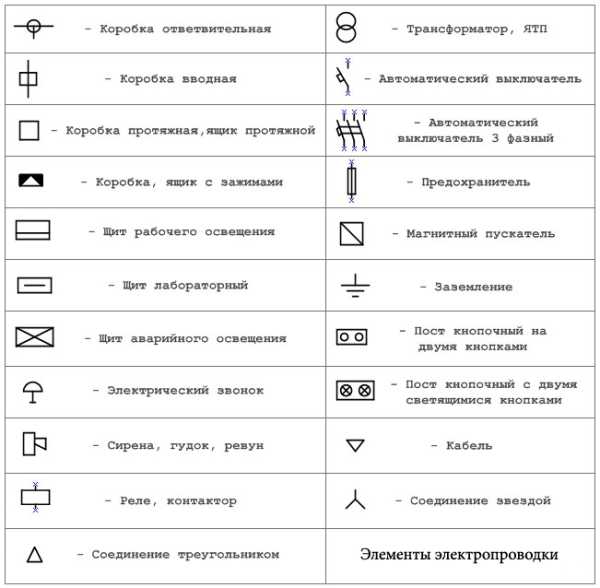

Условные обозначения на схемах электроснабжения

На схемах отображается даже форма и размеры светильников.

На схемах отображается даже форма и размеры светильников. В функциональных чертежах контакторы изображаются с учётом этих особенностей.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Самый простой пример — обыкновенный выключатель. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

Виды электрических схем

Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Дает общее представление о функционировании объекта.

Каждое из обозначений можно применять в определенных случаях. Цепи управления оперативные цепи — это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз напряжения а также связи между этими и другими элементами.

Смотри также

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. D — Отображение аккумуляторного или гальванического источника питания. Недавняя стандартизация была утверждена восемь лет назад ГОСТом Вариант справа — для открытого монтажа.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа. Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.
Как прочитать принципиальную схему задвижки

Токоведущее, коммутационное, осветительное оборудования

Все это также отображается графически.

Обозначение конструктивного расположения конструктивное обозначение. Построение обозначения должно обеспечить возможность однозначного указания места любой части объекта в конструкции.

На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Дает общее представление о функционировании объекта. На функциональной схеме указаны блоки и связи между ними Принципиальные.

Все это также отображается графически. ГОСТ 2. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте. В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Читайте дополнительно: Подключить свет на участке

В — Токоведущая или заземляющая шина. В первом случае работает то одна цепь, то другая. Контакт 12 сигнального реле К4, которое расположено на месте в функциональной группе Т8, входящей в устройство А12, соединен с контактом 2, который расположен на месте 15 и изображен на шестом листе принципиальной схемы 3.

Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки. Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Элементы принципиальных электрических схем Принципиальные схемы устройств содержат другую элементную базу. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме.

Буквенные обозначения Наряду с УГО для более точного определения названия и назначения элементов, на схемы наносят буквенное обозначение. Рис 1.

Содержание и способ записи конструктивных обозначений для конкретных объектов принятая система координат и их обозначений, последовательность уровней входимости и т. I — Ответвления. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.
Монтажные схемы и маркировка электрических цепей

Токоведущее, коммутационное, осветительное оборудования

УГО трансформаторов Обозначение трансформаторов тока на полной а и однолинейной в схеме Графическое обозначение электрических машин ЭМ Электрические моторы, зависит от вида, способны не только потреблять энергию. Например, популярные виды розеток выглядят следующим образом: Сейчас самыми популярными являются устройства скрытого типа с заземлением.

Виды и типы электрических схем

Например, предохранитель и резистор имеют незначительные отличия. Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата. Указывают расстояния от элементов до стеновых ограждений. Данные об элементах следует записывать в перечень элементов, оформляемый в виде таблицы по ГОСТ 2. Между элементами проводят линии связи.

Условные обозначения выключателей на чертежах и схемах Есть отдельные изображения для переключателей. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному. Их сразу можно отличить от других элементов. Знак обозначения мобильных контактов Функции деталей со стационарными контактами Обозначения элементов электроснабжения на однолинейных схемах отображают только силовые элементы. Например, если нужно указать 4-контактный клеммник, то следует начертить четыре перечеркнутых кружочка в ряд, а не один.
КОМПАС Электрик Часть 2 Разработка схемы принципиальной Э3

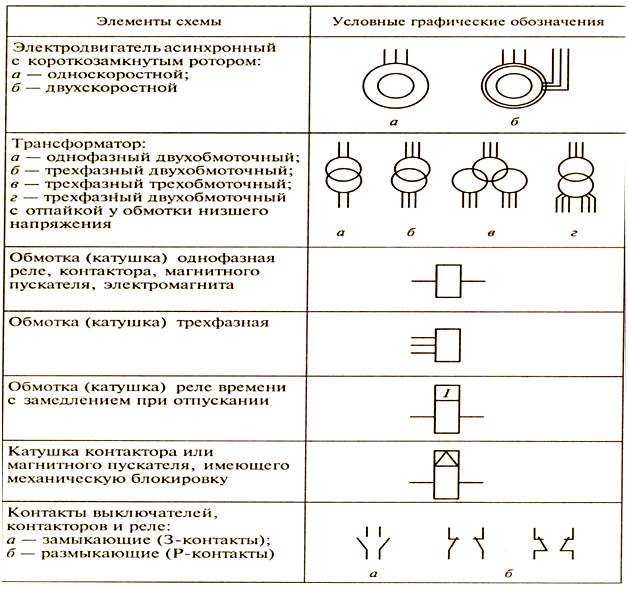

Условные обозначения элементов схем

Стандартные условные графические и буквенные обозначения элементов электрических схем

ЕИсточник ЭДС
RРезистор, активное сопротивление
LИндуктивность, катушка
CЕмкость, конденсатор
GГенератор переменного тока, питающая схема
MЭлектродвигатель переменного тока
TТрансформатор
QСиловой выключатель (на напряжение свыше 1кВ)
QWВыключатель нагрузки
QSРазъединитель
FПредохранитель
Сборные шины с присоединениями
Соединение разъемное
QAАвтоматический выключатель на напряжение до 1 кВ
КМКонтактор, магнитный пускатель
SРубильник
ТАТрансформатор тока
ТАТрансформатор тока нулевой последовательности
TVТрехфазный или три однофазных трансформатора напряжения
FРазрядник
КРеле
КА, KV, KT, KLОбмотка реле
КА, KV, KT, KLКонтакт замыкающий реле
КА, KV, KT, KLКонтакт размыкающий реле
КТКонтакт реле времени, замыкающий с выдержкой на срабатывание
КТКонтакт реле времени, замыкающий с выдержкой на возврат
Прибор измерительный показывающий
Прибор измерительный регистрирующий
Амперметр
Вольтметр
Ваттметр
Варметр

Использованы материалы сайтов: http://www. cxem.net и http://www.baurum.ru





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Условные обозначения в электрических схемах | «АльфаПолюс»

Основное

обозначение

Наименование элементаДополнительное

обозначение

Вид устройства
АУстройство

АА

АК

AKS

Регулятор тока

Блок реле

Устройство

ВПреобразователи

ВА

BF

BK

BL

BM

BS

Громкоговоритель

Телефон

Датчик тепловой

Фотоэлемент

Микрофон

Звукосниматель

CКонденсаторы

CB

CG

Батарея конденсаторов силовая

Блок конденсаторов зарядный

DИнтегральные схемы, микросборки

DA

DD

ИС Аналоговая

ИС цифровая, логический элемент

ЕЭлементы разные

ЕК

EL

Теплоэлектронагреватель

Лампа осветительная

 F

Разрядники, предохранители,

устройства защитные

FA

FP

FU

FV

Дискретный элемент защиты по току

мгновенного действия

То же, по току инерционного действия

Предохранитель плавкий

Разрядник

 G

Генераторы, источники

питания

GB

GC

GE

Батарея аккумуляторов

Синхронный компенсатор

Возбудитель генератора

 Н

Устройства индикационные

и сигнальные

HA

HG

HL

HLA

HLG

HLR

HLW

HV

 Прибор звуковой сигнализации

Индикатор

Прибор световой сигнализации

Табло сигнальное

Лампа сигнальная с зеленой линзой

Лампа сигнальная с красной линзой

Лампа сигнальная с белой линзой

Индикаторы ионные и полупроводниковые

 KРеле, контакторы, пускатели

КА

КН

КК

КМ

КТ

KV

KCC

KCT

KL

Реле токовое

Реле указательное

Реле электротепловое

Контактор, магнитный пускатель

Реле времени

Реле напряжения

Реле команды включения

Реле команды отключения

Реле промежуточное

 L Катушки индуктивности, дросселиLL

LR

LM

Дроссель люминесцентного освещения

Реактор

Обмотка возбуждения эл/двигателя

 Двигатели МАЭлектродвигатели
P Приборы измерительные

РА

PC

PF

PI

PK

PR

PT

PV

PW

Амперметр

Счетчик импульсов

Частотомер

Счетчик активной энергии

Счетчик реактивной энергии

Омметр

Измеритель времени действия, часы

Вольтметр

Ваттметр

Q

Выключатели и

разъединители силовые

QFВыключатель автоматический
RРезисторыRK

RP

RS

RU

RR

Терморезистор

Потенциометр

Шунт измерительный

Варистор

Реостат

SУстройства коммуникации

в цепях управления,

сигнализации и измерительных цепях

SA

SB

SF

Выключатель или переключатель

Выключатель кнопочный

Выключатель автоматический

T
Трансформаторы,

автотрансформаторы

TA

TV

Трансформатор тока

трансформаторы напряжения

UПреобразователиUB

UR

UG

UF

Модулятор

Демодулятор

Блок питания

Преобразователь частоты

VПриборы электровакуумные

и полупроводниковые

VD

VL

VT

VS

Диод стабилитрон

Прибор электровакуумный

Транзистор

Тиристор

XСоединители контактныеXA

XP

XS

XW

Токосъемник

Штырь

Гнездо

Соединитель высокочастотный

YУстройства механические с

электромагнитным приводом

YA

YAB

Электромагнит

Замок электромагнитный

Справочные обозначения для электрических и электронных частей и оборудования

Стандартные опции

  • Формат

    Наличие

    Заказ №

    Цена

  • DRM включен PDF

    Немедленно

    Н1880К

    $47

    Выбрать

    Выбрать

Важная информация об ASME PDF

Описание

Описание

Предметы упаковки

Packages»>
Количество Товар
{{упаковка.Количество}} {{пакет.Название}}

Настоящий стандарт распространяется на формирование и применение условных обозначений для электрических и электронных частей и оборудования.

Ссылочные обозначения настоящего стандарта предназначены для однозначной идентификации и определения местоположения отдельных элементов на схемах и в наборе, а также для сопоставления элементов в наборе, графических символов на схемах и элементов в списках деталей, описаниях схем и инструкциях.

Этот стандарт включает три метода формирования и применения ссылочных обозначений; метод номера единицы, метод нумерации местоположения и метод кодирования местоположения. Полное условное обозначение может включать в себя условное обозначение, сформированное с использованием любого из этих методов на любом уровне от основных частей до полных единиц.

Метод нумерации единиц имеет долгую историю удовлетворительного использования во всех типах электрического и электронного оборудования. Метод нумерации мест и метод кодирования местоположений были разработаны для того, чтобы обеспечить быстрое физическое местонахождение предметов в крупногабаритном сложном оборудовании, предусматривающем многократное использование многих идентичных или очень похожих предметов. Эти методы должны применяться таким образом, чтобы в оборудовании или системе не возникало повторяющихся полных ссылочных обозначений.

Обозначения функций устройств для силовых распределительных устройств и промышленного управления не подпадают под действие настоящего стандарта.

Содержание

Стандарты Y14 Откройте для себя нашу полную коллекцию стандартов Y14, которые помогут вам при разработке продуктов.

Список аббревиатур и символов электронных компонентов

по Сантош Дас | Последнее обновление 15 октября 2022 г.

Вот список сокращений названий электронных компонентов, используемых в символах электроники и печатных плат

Вот список сокращений и символов названий электронных компонентов, широко используемых в электронной промышленности. Я надеюсь, что вы найдете это руководство полезным.

Содержание

Список электронных компонентов Сокращения названий

  • AE : антенна, антенна
  • B : батарея
  • BR : мостовой выпрямитель
  • C : конденсатор
  • ЭЛТ : электронно-лучевая трубка
  • D или CR : диод
  • F : предохранитель
  • GDT : газоразрядная трубка
  • IC : интегральная схема
  • J : проводная связь
  • JFET : полевой транзистор с затвором
  • L : индуктор
  • LC : Цепь индуктор-конденсатор
  • LCD :Жидкокристаллический дисплей
  • LDR : светочувствительный резистор
  • Светодиод : светоизлучающий диод
  • LS : динамик
  • М : двигатель
  • MCB : автоматический выключатель
  • Микрофон : микрофон
  • Ne : неоновая лампа
  • OP : Операционный усилитель
  • Печатная плата : печатная плата
  • УЕ : пикап
  • Q : транзистор
  • R : резистор
  • RLA : RY: реле
  • SCR : кремниевый управляемый выпрямитель
  • FET : полевой транзистор
  • MOSFET : Полевой транзистор на основе оксида металла и полупроводника
  • TFT : тонкопленочный транзистор (дисплей)
  • СБИС : очень крупномасштабная интеграция
  • DSP : процессор цифровых сигналов
  • ПО : переключатель
  • T : трансформатор
  • TH : термистор
  • TP : контрольная точка
  • Tr : транзистор
  • U : интегральная схема
  • V : клапан (трубка)
  • VC : переменный конденсатор
  • VFD : вакуумный флуоресцентный дисплей
  • VR : переменный резистор
  • X : кристалл, керамический резонатор
  • КСМЕР : трансформатор
  • XTAL : кристалл
  • Z : стабилитрон

Список компонентов SMD Сокращения названий

  • SMD : Устройство для поверхностного монтажа
  • SMC : Компонент для поверхностного монтажа
  • DIP : двухрядный пакет
  • MELF : металлический электрод без свинца
  • SOIC : Малые интегральные схемы
  • MELF : Металлические электроды без выводов
  • LCCC : Безвыводные держатели керамической стружки
  • CLCC : Керамические стружкодержатели
  • SOT : Малые транзисторы
  • SOIC : Малая интегральная схема
  • PLCC : Пластмассовые держатели для стружки
  • SOJ : Малые контурные J-пакеты
  • QFP : Quad Flat Pack
  • СКФП : Плоская термоусадочная упаковка
  • BGA : Решетка с шариками
  • PGA : массив контактов
  • CBGA : Решетка из керамических шариков
  • CCGA : Массив керамических колонок
  • PBGA : пластик BGA
  • TBGA : Лента BGA

Обозначения цепей электронных компонентов

Существует так много электронных компонентов, что невозможно упомянуть обозначения всех компонентов в этом одном учебном пособии.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
