Ода 101 стерео схема. Ода-101 Стерео: легендарный советский радиокомплекс высокого класса

Что представлял собой радиокомплекс Ода-101 Стерео. Какие блоки входили в его состав. Каковы были основные технические характеристики комплекса. Чем Ода-101 Стерео выделялась среди других советских радиотехнических изделий того времени.

История создания радиокомплекса Ода-101 Стерео

Радиокомплекс Ода-101 Стерео был разработан и выпускался Муромским заводом радиоизмерительных приборов с 1985 года. Это был один из первых советских высококачественных стереофонических комплексов, созданный для удовлетворения растущего спроса на Hi-Fi аппаратуру.

Разработчики поставили перед собой ambitious задачу — создать радиотехнический комплекс, не уступающий по характеристикам лучшим зарубежным образцам того времени. Для этого были использованы самые передовые на тот момент схемотехнические решения и компонентная база.

Состав и конструкция комплекса Ода-101 Стерео

Радиокомплекс Ода-101 Стерео имел блочную конструкцию и включал в себя следующие функционально законченные блоки:

• Тюнер
• Магнитофон
• Усилительно-коммутационный блок
• Блок оконечных усилителей
• Электропроигрыватель «Орфей-101-стерео»
• Две акустические системы

Все блоки были выполнены в едином стилевом оформлении. Такая модульная конструкция обеспечивала удобство в эксплуатации и обслуживании комплекса.

Основные функциональные возможности Ода-101 Стерео

Радиокомплекс Ода-101 Стерео обеспечивал следующие функциональные возможности:

• Прием передач радиовещательных станций в диапазоне УКВ с частотной модуляцией
• Прием стереофонических передач с полярной модуляцией
• Воспроизведение моно- и стереофонических грамзаписей
• Запись и воспроизведение музыкальных программ на магнитную ленту
• Прослушивание программ через акустические системы или стереотелефоны
• Воспроизведение программ с внешних источников сигнала

Технические характеристики и особенности блоков Ода-101 Стерео

Блок тюнера

Тюнер Ода-101 Стерео имел следующие ключевые особенности:

• Четыре фиксированные настройки на выбранные радиостанции
• Электронная шкала настройки
• Электронная индикация точной настройки
• Световая индикация приема стереопередачи
• Автоматическая подстройка частоты
• Бесшумная настройка на принимаемую станцию

Блок магнитофона

Магнитофон радиокомплекса отличался следующими характеристиками:

• Система шумоподавления со световой индикацией включения
• Световая индикация режимов работы
• Индикатор расхода ленты
• Электронный двухканальный световой индикатор контроля уровня записи
• Переключатель типа используемой магнитной ленты с индикацией

Уникальные технические решения в Ода-101 Стерео

Радиокомплекс Ода-101 Стерео содержал ряд передовых для того времени технических решений:

• Использование электронной коммутации входов источников сигнала
• Применение электронных регуляторов тембра
• Наличие электронной защиты акустических систем
• Система автоматической подстройки частоты в тюнере
• Двухканальный световой индикатор выходной мощности

Эти решения обеспечивали высокое качество звучания и удобство в эксплуатации комплекса.

Сравнение Ода-101 Стерео с другими советскими радиокомплексами

По сравнению с другими советскими радиокомплексами того времени Ода-101 Стерео выделялась следующими преимуществами:

• Более высокое качество звучания за счет применения передовой элементной базы
• Расширенные функциональные возможности
• Удобство управления благодаря электронной коммутации и индикации
• Стильный современный дизайн
• Модульная конструкция, облегчающая обслуживание

При этом Ода-101 Стерео была одним из самых дорогих советских радиокомплексов, что ограничивало ее массовое распространение.

Отзывы и популярность Ода-101 Стерео среди советских меломанов

Несмотря на высокую стоимость, радиокомплекс Ода-101 Стерео пользовался большой популярностью среди советских любителей качественного звука. Владельцы отмечали следующие достоинства комплекса:

• Отличное качество звучания, близкое к Hi-Fi уровню
• Удобство в эксплуатации благодаря продуманному интерфейсу
• Надежность и долговечность
• Стильный дизайн, украшавший интерьер
• Престижность обладания высококлассной аппаратурой

Многие меломаны считали Ода-101 Стерео лучшим советским радиокомплексом 1980-х годов.

Дальнейшее развитие линейки радиокомплексов Ода

Успех модели Ода-101 Стерео побудил разработчиков к созданию новых версий радиокомплекса. В последующие годы были выпущены следующие модели:

• Ода-102 Стерео (1986 г.) — упрощенная и удешевленная версия
• Ода РЭМД-201 (1988 г.) — усовершенствованная модель с двумя магнитофонными деками
• Ода-102СВР (1997 г.) — модернизированная версия для российского рынка

Однако по совокупности характеристик именно Ода-101 Стерео осталась наиболее известной и популярной моделью в линейке.

Archive — RECEIVER.BY

a quick search in the archives of amateur publications

---

Recent searches

Midland 77-094 [1], daewoo cm [41], Рамочная шестиэлементная ДМВ-антенна [1], антенны [217], braun bsk [7], lg 2 [11], konka f2531 [1], HITACHI C21 [14], микросхема [51], SIEMENS A55 [2], panasonic tx-2150 [3], icom 718 [3], PANASONIC KX-7130 [1], В3-38Б милливольтметр [1], фаз [76], GRUNDIG M82-1690 [1], philips az2030 [1], МП-401 [2], Alinco. Схема программатора [1], E400 [2], Электроника 450 [2], Funai vip-5000 [2], FT-450 Инструкция [1], THOMSON 29DL22E схема [1], VEF ta-d [8], Приципиальная схема блока ПТК П [1], cхема compic-1. [1], Преобразователь напряжения 12 в 220 вольт. [2], Стабилизатор  [51], SAMSUNG ES15 [1], Sony trinitron color FD-240BE basic schematic diagram [1], KX-F130 [1], 7301 [7], Nokia 6081 [1], PANASONIC KX-T2315 [2], FUNAI VIP5000 [1], 27256 [14], TDA7088T [1], Корвет [9], горизонт 736 [1], Простой индикатор разряда батарей [3], усилитель мощности [396], Х1-7 [3], вильма  [1], Alinco DJ-G1 [1], Источник питания «Юность Ц-440Д» [1], Схема подключения микросхем УНЧ KIA6283, KA22062, TA7233 [1], MFJ-941E [3], электрон  [13], NOVA NTV-2007 [1], SONY  [301], Русь 28 [2], ласточка [5], приёмник ам [6], тиристорный Регулятор [1], тестер для проверки мониторов [1], 688 [17], радио  [27], усилитель нч  [23], sony kv [58], Линейный широкополосный усилитель мощности (UA4UDF [1], panasonic tc-21r [1], Урал ав [2], panasonic kx- [54], Импульсный блок питания с регулятором [2], GRUNDIG CUC-50 [1], SAMSUNG MAX-909 [1], Усилитель КОРВЕТ УМ-048С [1], радиоприемники  [6], питания [619], Б5-49, Б5-50 [1], 9-ти элементная Swan-антенна на 144 МГц [1], grundig wkc [2], Простой передатчик на диапазон 144 МГц [2], Вега МП-122С — Магнитофон (СССР) стерео приставка (дека) часть3 133Kb [1], Цифровой преобразователь частоты [2], Маяк 240С-1  [2], частотомер ч3-57 [1], Частотомер Ч3-44 [1], Электроника МКУ-1 — инструкция [1], Philips VR710 [1], электроника вл-100 [2], 460 мгц [1], Характерные неисправности видеокамеры JVC GR-AX837 и способы их устранения [1], полтава м-210с [1], AKURA CX25 CX26 [1], Маяк 205 (транзисторный) — 105Кб [1], Маяк 205 [1], Ода-002 стерео (радиокомплекс) тюнер — (СССР) часть1 85Kb [2], Samsung CS [28], Программатор EEPROM серии 93C46/56/66 [1], трансвертер [12], Sweep generator — oscilloscope [2], Простая антенна на диапазон 144МГц [1], Aiwa hv [13], стабильный генератор [4], Регулятор напряжения РР132А, 1112.

3702 [1], GOLDSTAR CKT-4822 [1], Зигзагообразная проволочная антенна [1], Лира РП231 [2]

Archive — RECEIVER.BY

a quick search in the archives of amateur publications

---

Recent searches

Midland 77-094 [1], daewoo cm [41], Рамочная шестиэлементная ДМВ-антенна [1], антенны [217], braun bsk [7], lg 2 [11], konka f2531 [1], HITACHI C21 [14], микросхема [51], SIEMENS A55 [2], panasonic tx-2150 [3], icom 718 [3], PANASONIC KX-7130 [1], В3-38Б милливольтметр [1], фаз [76], GRUNDIG M82-1690 [1], philips az2030 [1], МП-401 [2], Alinco. Схема программатора [1], E400 [2], Электроника 450 [2], Funai vip-5000 [2], FT-450 Инструкция [1], THOMSON 29DL22E схема [1], VEF ta-d [8], Приципиальная схема блока ПТК П [1], cхема compic-1. [1], Преобразователь напряжения 12 в 220 вольт. [2], Стабилизатор  [51], SAMSUNG ES15 [1], Sony trinitron color FD-240BE basic schematic diagram [1], KX-F130 [1], 7301 [7], Nokia 6081 [1], PANASONIC KX-T2315 [2], FUNAI VIP5000 [1], 27256 [14], TDA7088T [1], Корвет [9], горизонт 736 [1], Простой индикатор разряда батарей [3], усилитель мощности [396], Х1-7 [3], вильма  [1], Alinco DJ-G1 [1], Источник питания «Юность Ц-440Д» [1], Схема подключения микросхем УНЧ KIA6283, KA22062, TA7233 [1], MFJ-941E [3], электрон  [13], NOVA NTV-2007 [1], SONY  [301], Русь 28 [2], ласточка [5], приёмник ам [6], тиристорный Регулятор [1], тестер для проверки мониторов [1], 688 [17], радио  [27], усилитель нч  [23], sony kv [58], Линейный широкополосный усилитель мощности (UA4UDF [1], panasonic tc-21r [1], Урал ав [2], panasonic kx- [54], Импульсный блок питания с регулятором [2], GRUNDIG CUC-50 [1], SAMSUNG MAX-909 [1], Усилитель КОРВЕТ УМ-048С [1], радиоприемники  [6], питания [619], Б5-49, Б5-50 [1], 9-ти элементная Swan-антенна на 144 МГц [1], grundig wkc [2], Простой передатчик на диапазон 144 МГц [2], Вега МП-122С — Магнитофон (СССР) стерео приставка (дека) часть3 133Kb [1], Цифровой преобразователь частоты [2], Маяк 240С-1  [2], частотомер ч3-57 [1], Частотомер Ч3-44 [1], Электроника МКУ-1 — инструкция [1], Philips VR710 [1], электроника вл-100 [2], 460 мгц [1], Характерные неисправности видеокамеры JVC GR-AX837 и способы их устранения [1], полтава м-210с [1], AKURA CX25 CX26 [1], Маяк 205 (транзисторный) — 105Кб [1], Маяк 205 [1], Ода-002 стерео (радиокомплекс) тюнер — (СССР) часть1 85Kb [2], Samsung CS [28], Программатор EEPROM серии 93C46/56/66 [1], трансвертер [12], Sweep generator — oscilloscope [2], Простая антенна на диапазон 144МГц [1], Aiwa hv [13], стабильный генератор [4], Регулятор напряжения РР132А, 1112. 3702 [1], GOLDSTAR CKT-4822 [1], Зигзагообразная проволочная антенна [1], Лира РП231 [2]

Миникомплекс «Ода-101-стерео» | RadioNic.ru

john 12 мая, 2016 — 00:51

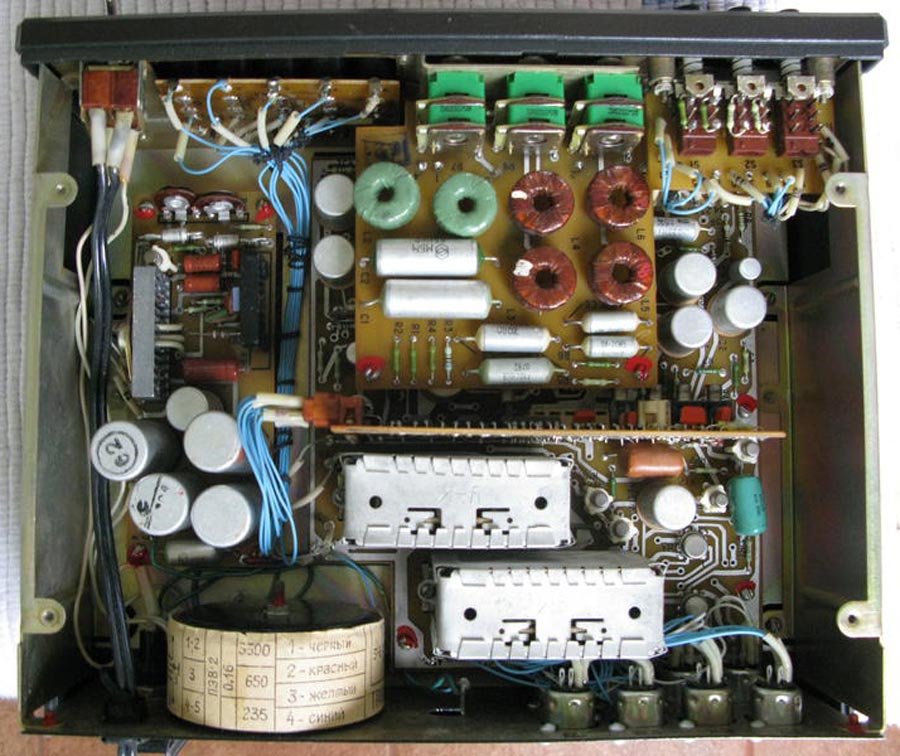

Стереофонический миникомплекс «Ода-101-стерео» серийно выпускал Муромский завод радиоизмерительных приборов с 1985 года.

»Ода-101-стерео» стереофонический малогабаритный радиокомплекс первой группы сложности выполнен в блочном исполнении и предназначен для работы в стационарных условиях. Он состоит из четырех функционально-законченных блоков: тюнера, магнитофона, усилительно-коммутационного блока, блока оконечных усилителей, выполненных в едином стилевом оформлении, блока электропроигрывателя »Орфей-101-стерео» и двух акустических систем. Радиокомплекс обеспечивает: приём передач радиовещательных станций в диапазоне УКВ с частотной модуляцией, в том числе приём передач по системе стереофонического вещания с полярной модуляцией; воспроизведение моно и стереофонической грамзаписи; запись и воспроизведение музыкальных моно и стереофонических программ на магнитную ленту двух типов А4206-3Б или А4212-3В, размещенную в стандартной кассете МК-60; прослушивание программ через выносные акустические системы или стерео телефоны; воспроизведение программ с внешних источников.

Блоки комплекса имеют следующие вспомогательные устройства: блок тюнера: четыре фиксированные настройки на заранее выбранные радиостанции; электронную шкалу настройки; электронную индикацию точной настройки; световую индикацию наличия стереопередачи; автоматическую подстройку частоты; бесшумную настройку на принимаемую станцию; блок магнитофона: систему шумоподавления со световой индикацией включения; световую индикацию переключения режимов работы; индикатор расхода ленты; электронный двухканальный световой индикатор контроля уровня записи; переключатель типа используемой магнитной ленты с индикацией; блок УКУ: электронную коммутацию входов 5 источников программ; световую индикацию коммутации входов; плавную корректировку частотной харак теристики по верхним (7500 Гц), средним (2500 Гц) и нижним (240 Гц) частотам; ступенчатое ослабление на 10 дБ громкости, верхних н нижних частот; блок ОУ: двухканальный световой индикатор выходной (номинальной и максимальной мощности; электронную защиту от короткого замыкания в нагрузке; электронную защиту акустических систем с выходом из строя выходных транзисторов.

Литература:

1. Характеристики, электрические и монтажные схемы СМК в справочнике Ю.П. Алексеева.

Усилитель ода 102 стерео схема – 4apple – взгляд на Apple глазами Гика

Часть 1

1 — внешний обзор и характеристики

Сегодня мы рассмотрим и полностью разберем предварительный усилитель Ода УП-102-Стерео Hi-Fi, советского производства. Этот предварительный усилитель входил в состав блочного комплекса Ода-102-Стерео, и я ранее уже описал магнитофон-приставку Ода-302-Стерео из этого комплекса (со временем, если мне попадут остальные его элементы, я опишу и их).

Ода УП-102-Стерео изготовлена в 1988 году на Муромском заводе РИП (радиоизмерительных приборов). Предварительный усилитель Ода УП-102-Стерео имеет размеры: 228х245х75 мм, вес 1,95 кг. Корпус изготовлен из стали, передняя панель пластмассовая, с пластмассовой вставкой под алюминий. На верхней крышке по углам углубления, для надежной установки поверх его следующего блока комплекса.

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

На передней панели, слева направо: кнопка включения и выключения, над ней индикатор сети. Затем идет блок из четырех кнопок и индикаторов над ними: включение/выключение входа магнитофона, включение/выключение входа тюнера, включение/выключение универсального входа и включение/выключение входа скоростного звукоснимателя (для отдельного проигрывателя грампластинок). Над ними идет ползунковый регулятор Баланса, между левым и правым каналами. Далее идут еще четыре кнопки: включение тонкомпенсации, включение режима «Моно», включение ФВЧ — фильтр высоких частот, кнопка «Интим» — включение ступенчатого ослабления громкости. Над этими кнопками идет блок регуляторов тембра: низкие частоты — 30 Гц, средние частоты — 3 кГц, высокие частоты — 15 кГц. Большая ручка регулятора уровня громкости.

Ниже логотип Ода, название: усилитель предварительный УП-102-Стерео HI-FI. Надписи и шкалы нанесены краской на переднюю панель и вставку. Краска качественная, за долгие годы эксплуатации (более 20 лет), краска не стерлась.

Все кнопки и ручки сделаны из пластмассы, с покрытием под хромировку. На фото выше — кнопки и ручки снятые с усилителя.

+ Щелкните по рисунку, чтобы увеличить!

+ Щелкните по рисунку, чтобы увеличить!

На задней панели мы видим следующее, слева направо: шесть разъемов типа ОНЦ-КГ-4-5/16-Р. Все разъемы либо подписаны, либо отмечены символами. Первый разъем — вход для подключения скоростного звукоснимателя (отдельного проигрывателя грампластинок). Вход универсальный. Вход для подключения тюнера. Вход для подключения магнитофона. Два последних разъема — ВЫХОД. Один подписан 0,5 В — для подключения магнитофона на запись. Второй разъем подписан 1 В — выход на оконечный усилитель, усилитель мощности. Над разъемами снова идет логотип Ода, снова УП-102-Стерео Hi-Fi, ГОСТ 24388-83. Двумя заклепками приделана алюминиевая бирка, на которой выбит серийный номер изделия — 025617 и дата изготовления 05 88. Затем идет большая выходная розетка — выход сети 220 вольт (следующий блок комплекса подключается к ней, тем самым нет нужды в ворохе проводов, идущих от каждого блока к электрической сети). Последнее — из корпуса выходит провод с вилкой (у меня она отсутствует), провод короткий — он также подсоединяется к такой же розетке на предыдущем блоке.

Действие второе.

Итак продолжим нашу тему, тему «Оды», но не той «Оды-101», а другой «Ода 102 Стерео»

, не получив заветной прибыли от первого своего «детища» «Оды-101», как положено, по военному сменил тактику. И, о чудо, в 1986 году на свет появилась «Ода 102 Стерео», она стала и красивее и дешевле и глаз покупателя стала радовать и кошелёк перестала опустошать, как её старшая сестра. Но обо всём по порядку. И вооружившись скалолазкой-вперёд к вершине. Первый блок, как и положено усилитель мощности (УМ), схемотехника, как и положено претерпела изменение, какое? Да вот такое, она стала проще, но характеристики сохранила. Самое главное, что алгоритм работы защиты сохранился. Продолжим восхождение. Следующий блок, это усилитель предварительный (УП). Тут конечно можно заплакать и есть на это повод. Из этого «организма» вырезали всё, превратив его в самый посредственный аппарат. Спросите что? Отвечу, удалили микрофонный усилитель, отрезали у эквалайзера две полосы, усилитель корректор снял с себя экран, катушки индуктивности в схеме эквалайзера удалили. Вот и стал УП убогим, жалко мне его, как хорошо всё начиналось. Поплакали и хватит. Выше мы лицезреем УКВ-приёмник, в принципе он стал симпатичнее, но потерялся шарм. Простой верньерный механизм «пододвинул» электронную шкалу с бегающим светодиодиком. Но зато приобрёл интересный светодиодный индикатор точной настройки, очень красиво работающий. Блоки приёмника остались стандартными. Вы думаете, что я забыл про колонки, нет, я помню и тема колонок интересная. Ну всё добрались до вершины, до магнитофона. Магнитофон «Ода-МП302» интересная штучка, спросите чем, а вот чем, разработчики данной коробочки преследовали, я так думаю две цели. Первая цель: магнитофон удобнее установить первым в стойке или как удобнее, как видим «Ода-101» не позволила это реализовать. Вторая цель: функциональность лентопротяжки. Пропахав просторы нашей необъятной страны, разработчики пошли просить валюту на закупку иноземного чуда. И что бы не ударить в грязь лицом, изучив опыт , выбор пал на ЛПМ Венгерского завода BRG. Кинематика оказалась дивной, полностью пластмассовой и на, вдумайтесь, на шестерёнках. В понимании советского человека шестерёнка в кинематике магнитофона это невозможно, это грохот и скрежет. Ан нет, Венгерский механизм работал тихо, потому что был отлит из специальной пластмассы на прецизионных матрицах. Это еще не всё, при ближайшем рассмотрении мы видим какие то три буквы, доселе неизвестные СДП. Что это, а это отключаемая система динамического подмагничивания, которая своей работой улучшает запись высоких частот. Ну вот и всё, с «Одой-102» разобрались, да не совсем, я же обещал вам экскурс по колонкам. Так вот, первые колонки 15-АС213 так же были металлическими, как у «Оды-101», но фазоинвертор типа «лабиринт» заменили на классический, так же изъяли один высокочастотный динамик, которых в «Оде-101» было два. Потом завод перешёл на полностью пластмассовые колонки. Резюмируя написанное отчётливо прослеживается технология удешивления комплекса «Ода-102». И тут произошло то, к чему шёл завод, комплект очень охотно раскупался.

Описание

«Ода-102-стерео» — стереофонический малогабаритный радиокомплекс первой группы сложности, выполнен в блочном исполнении и предназначен для работы в стационарных условиях. Он состоит из четырех функционально законченных блоков: тюнера, магнитофона, предварительного усилителя, усилителя мощности, выполненных в едином стилевом оформлении.

Радиокомплекс «Ода-102-стерео» обеспечивает:

• прием передач радиовещательных станций в диапазоне УКВ с ЧМ, в том числе прием передач по системе стереофонического вещания с полярной модуляцией;
• воспроизведение моно- и стереофонической грамзаписи;
• запись и воспроизведение музыкальных моно- и стереофонических программ на магнитную ленту двух типов, размещенную в стандартной кассете МК- 60;
• прослушивание программ через выносные АС или стереотелефоны;
• воспроизведение программ от внешних стерео- или монофонических источников.

Третий акт.

Действующее лицо «Ода-102», но не та, а с новым магнитофоном «Ода-МП303». Как я раньше писал, что протяжки магнитной ленты закупал за валюту, эту самую валюту стали экономить. Краник из Венгрии закрутили, поставив конструкторов данного комплекса в позу ищеек. И выход нашли, да какой!!!!! «Ода-102» получила лентопротяжку с электронно-логическим управлением советского производства. УРА. Впору можно было бы подумать и о «лентяйке», кто не понял объясню, это пульт дистанционного управления. Но увы, в те далёкие годы пультов не было, грустно.

Усилитель ода 102 стерео схема

ОДА-102 стерео (тюнер, магнитофон, предусилитель, УМЗЧ). Принципиальная электрическая схема музыкального центра (комплекса) ОДА-102 стерео и его блоков, фото и внешний вид комплекса. Принципиальная схема комплекса ОДА-102 представлена несколькими рисунками. Чтобы скачать схему или ее часть нажмите на рисунке правой клавишей миши , а потом пункт – Сохранить изображение.

Принципиальная электрическая схема блока тюнера радиокомплекса Ода-102-стерео: а – плата объединительная; б – блок УКВ, в – блок ДЧМ-1-5; г – блок СД-А-7, д – блок ФНЧ-1.

Магнитофонная панель радиокомплекса ОДА-102 стерео, принципиальная схема.

Предварительный усилитель радиокомплекса ОДА-102 стерео, схема.

Усилитель мощности ЗЧ (УМЗЧ) радиокомплекса ОДА-102 стерео, принципиальная схема.

• PCBWay – всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
• Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
• Онлайн просмотрщик Gerber-файлов от PCBWay!

а есть у кого нибудь перечень элементов на комплекс ОДА-102 Стерео Hi-Fi?

ОДА-102 стерео (тюнер, магнитофон, предусилитель, УМЗЧ). Принципиальная электрическая схема музыкального центра (комплекса) ОДА-102 стерео и его блоков, фото и внешний вид комплекса. Принципиальная схема комплекса ОДА-102 представлена несколькими рисунками. Чтобы скачать схему или ее часть нажмите на рисунке правой клавишей миши , а потом пункт – Сохранить изображение.

Принципиальная электрическая схема блока тюнера радиокомплекса Ода-102-стерео: а – плата объединительная; б – блок УКВ, в – блок ДЧМ-1-5; г – блок СД-А-7, д – блок ФНЧ-1.

Магнитофонная панель радиокомплекса ОДА-102 стерео, принципиальная схема.

Предварительный усилитель радиокомплекса ОДА-102 стерео, схема.

Усилитель мощности ЗЧ (УМЗЧ) радиокомплекса ОДА-102 стерео, принципиальная схема.

• PCBWay – всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН
• Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет
• Онлайн просмотрщик Gerber-файлов от PCBWay!

а есть у кого нибудь перечень элементов на комплекс ОДА-102 Стерео Hi-Fi?

ОДА ШЕДЕВРУ.

Как и следует заголовку, речь пойдёт о шедевре и этот шедевр советской радио-электронной промышленность создали конструкторы Муромского . Я бы этим гениям отлил бы бронзовые бюсты при жизни. Долгих лет Вам уважаемые гении.

Итак: «Ода РЭМД-201» прошу вас только её любить, жаловать не надо. Ну, полетели, в 1988 году родилась «Ода РЭМД-201» первая и единственная и гениальная и ….. заклинил, нужно ведь конкретику писать. Роды прошли без патологий, родился вундеркинд, подробно изложу ход своих мыслей и да же более. В принципе рассмотрев данный аппарат метров так с десяти, даже опытный эксперт в области радиоаппаратуры наверняка скажет следующее, ну я вижу два «кармана», то бишь магнитофона, вижу проигрыватель виниловых пластинок, вижу шкалу приёмника. Не согласиться не возможно, он прав. Но стоит подойти на расстояние вытянутой руки и внимательно присмотреться, всё тут же меняется. Неземной восторг вызывают клавиши записи на обеих магнитофонах, этого нет в советских двухкассетниках и нет в зарубежных. Круто аж жуть, а как актуально было. Взяв пластинку на один час, можно было её не записать на один магнитофон, по простой банальной причине-дефектная кассета, «Ода-201» записав пластинку одновременно на две кассеты гарантировала вам качественную фонограмму. Приятно удивила функция прослушивания двух кассет одновременно, почему? А вот почему, на первой кассете у меня текст, на второй тихая музыка, вместе текст на фоне музыки-круто. А вот теперь мощная бомба. Прошу всех спуститься в бомбоубежище. У «Оды РЭМД-201» есть кнопки «память селектора», что это, а вот что. Приведу пример, я захотел записать виниловую пластинку на первый магнитофон, для этого я кладу её на диск и включаю первый магнитофон на «запись», нажав кнопку один памяти селектора я с коммутировал эту цепочку и первый магнитофон жёстко «привязался» к проигрывателю. В данный момент я решил послушать приёмник, а там хороший концерт, я нажимаю клавишу «запись» на втором магнитофоне и кнопку два «память селектора», теперь второй магнитофон «привязан» к приёмнику. Но это не всё, я теперь могу слушать и пластинку и приёмник и внешний источник, а мои магнитофоны пишут только с источников к которым «привязаны». Вот такой этот музыкальный ящик. Во всём мире нет дива такого дивного.

Продолжение.

Ну вот, валюты нет, лентопротяжки Венгерские закончились, но как то надо выполнять пятилетний план и опять Муромские разработчики на время стали поисковиками. И опять фортуна им помогла, нашли Раменские механизмы. И появилась «Ода РМЭД-201-2». Но в Муроме специалисты загрустили, спросите почему, отвечу. Раменская механика оказалась настолько капризной, что привело разработчиков в уныние. Причиной отказов стала «программная шестерня», из за неё механизм работал не корректно, а попросту не включались режимы заданные с кнопок управления. И данный аппарат не дошёл до торговой сети, дабы не было 100% рекламации. Альтернативы ему (механизму) найдено не было, да и годы наступали девяностые. Печалька.

Ода 102 СВР.

Муромский выдал на гора ещё одну модель. И она называется, (барабанная дробь), «Ода-102СВР», модель 1997 года. Данная модель лишилась усилителя в двух блоках (УП) и (УМ), стал усилитель полный, «Ода У-102», он же «Ода У-202», принципиальных различий схемотехники замечено не было, только корректор магнитного звукоснимателя распаяли на плате предварительного усилителя, как водится забыв его за экранировать. Магнитофон в данной комплектации был всё на той же Раменской механике, а УКВ приёмник пришпандорить забыли. Как заведено было в те годы, эту «Оду» уже Российский покупатель не обнаружил на пыльных полках магазинов. Колонки остались прежние 15 АС-213.

Технические характеристики

Тюнер

• ‘Диапазон принимаемых частот УКВ, МГц, не уже 65,8…74
• Реальная чувствительность. мкВ, не хуже … 5
• Чувствительность, ограниченная шумами, мкВ, не хуже 3
• Избирательность по зеркальному каналу (на частоте 69 МГц), дБ, не менее 40
• Разделение стереоканалов, дБ, не менее, на частотах:
• 315 Гц 24
• 1000 Гц 30
• 5000 Гц 24
• Номинальный диапазон воспроизводимых частот, Гц, не уже 31,5… 15 000
• Мощность, потребляемая от сети, Вт, не более 4,5
• Габаритные размеры, мм, не более .223x245x75
• Масса, кг, ие более 2,2.

Магнитофон

• Скорость движения магнитной ленты, см/с 4,76
• Отклонение скорости магнитной ленты, %, не более ±2
• Время перемотки кассеты МК-60, с, не более 180
• Время срабатывания автостопа, с, не более . 5
• Коэффициент детонации, %, не более ± 0,2.
• Входное напряжение на запись: с микрофонного входа, мВ, не более 0,35
• с универсального входа, мВ, не более 200
• с входа радиотрансляции. В, не более … 15
• Рабочий диапазон частот на линейном выходе, Гц, не хуже:
• для ленты типа I МЭК (А4205-ЗБ)
• в режиме «Fe» 40… 12 500
• для ленты типа II МЭК (А4212-ЗБ)
• в режиме «Cr» 40… 14 000
• Коэффициент гармоник на линейном выходе, %, не более — 3
• Относительный уровень паразитных напряжений в канале записи -воспроизведения, дБ, не более -44
• Относительный уровень шумов и помех в канале записи-воспроизведения (для ленты типа МЭК), дБ, не более -50
• Относительный уровень шумов и помех в канале записи-воспроизведения при включенной системе шумопонижения, дБ, не более -58
• Спад АЧХ канала записи-воспроизведения на частоте 10 000 Гц на уровне -3 дБ с включенной системой динамического подмагничивания, дБ, не ниже -7
• Относительный уровень стирания, дБ, не более -65
• Рассогласование АЧХ стереоканалов воспроизведения и записи-воспроизведения на линейном выходе в диапазоне частот 250…6300 Гц, дБ, не более .. 3
• Выходное напряжение на выходе или подключение стереотелефонов на нагрузке 8 Ом ±5%, мВ, не менее 90
• Входное сопротивление на запись, кОм, не менее:
• входа микрофона … 1,8
• универсального входа 220
• входа радиотрансляции 150
• Выходное сопротивление линейного выхода, кОм, не более 10
• Габаритные размеры магнитофона, мм, не более 223х144, 5×247
• Потребляемая мощность, Вт, не более 7
• Масса, кг, не более . . 3,5.

Предварительный усилитель

• Диапазон воспроизводимых частот, Гц, не более:
• нижняя предельная . . 20
• верхняя предельная 20 000
• Минимальная ЭДС входного сигнала (чувствительность), мВ, не более:
• для линейных входов . . 200
• для коррелирующего входа . 2
• Номинальное выходное напряжение, В . . 1
• Коэффициент гармоник в диапазоне частот 40…16 000 Гц,%, не более 0,2
• Пределы регулировки тембра, дБ, на частотах 30 Гц … . ± (10± 2)
• 3 кГц ± (3,5± 1)
• 15 кГц ± (10+ 2)
• Отношение сигнал-взвешенный шум, дБ, не менее:
• с линейных входов . 70
• с корректирующего входа … 65
• Отношение сигнал-фон, дБ, не менее:
• с линейных входов 60
• корректирующего входа 50
• Переходное затухание между стереоканалами, дБ, не менее, на частотах:
• 1000 Гц ….. 40
• 250…10 000 Гц 30
• Переходное затухание между входами, дБ, не менее, на частотах:
• 1000 Гц 50
• 250… 10 000 Гц 40
• Спад АЧХ при включенной кнопке «ФВЧ», дБ, не менее, на частоте 10 Гц 10
• Ступенчатое ослабление громкости, дБ 22± 3
• Действие тонкомпенсации, дБ, при уменьшении регулятором громкости выходного сигнала на 30 дБ, не менее:
• на частоте 30 Гц . . 8
• на частоте 15 кГц 5
• Мощность, потребляемая от сети, Вт, не более … 10
• Габаритные размеры усилителя, мм,не более 223x245x75
• Масса, кг, не более 2.

Усилитель мощности

• Диапазон воспроизводимых частот, Гц, не более.
• нижняя предельная 20
• верхняя предельная … 20 000
• Коэффициент гармоник в диапазоне частот 40…16 000 Гц,%, не более . 0,25
• Минимальная ЭДС входного сигнала (чувствительность), мВ, не более 1000
• Номинальная выходная мощность, Вт 10
• Максимальная выходная мощность, Вт, не менее … 25
• Отношение сигнал-взвешенный шум, дБ, не менее … 95
• Мощность, потребляемая от сети, ВХА, не более 34
• Габаритные размеры УМ, мм, не более .223x240x75
• Масса, кг, не более … 3,4.

Усилитель ода 102 стерео схема – 4apple – взгляд на Apple глазами Гика

Фото прислал Александр (Allroy), Новороссийск

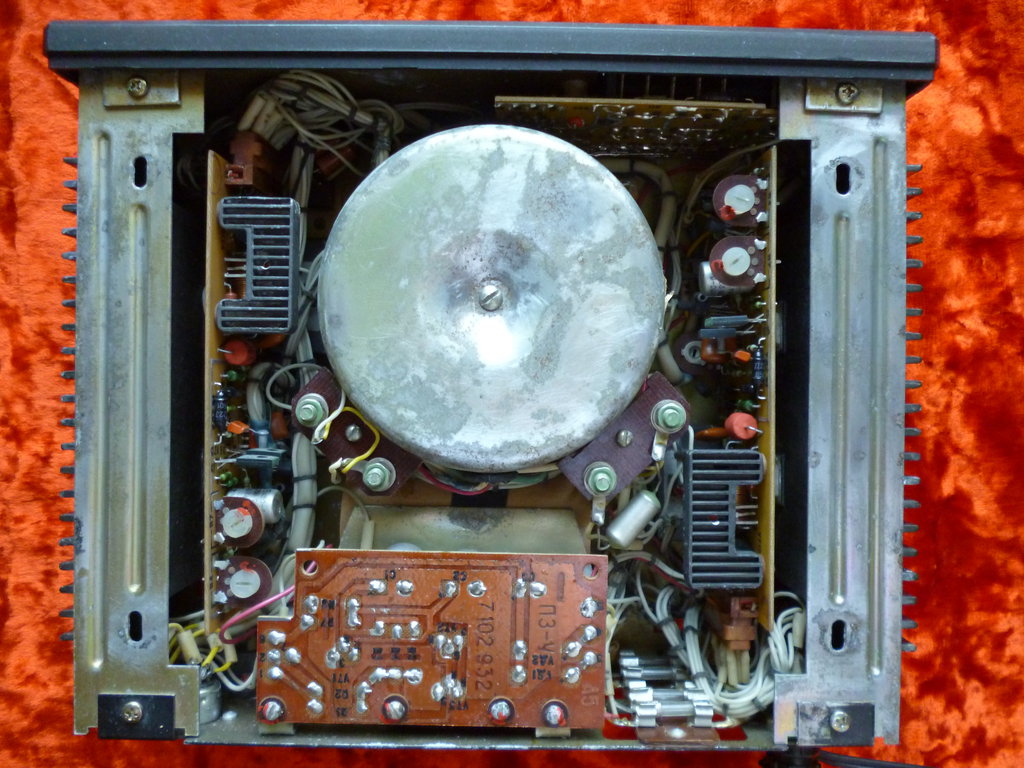

По случаю достался мне «модернизированный» усилитель мощности «Ода-УМ102С». Модернизация была произведена неизвестным мастером настолько сурово, что в живых остались только хорошие «мясистые» радиаторы. Вот к ним я и решил приспособить свой новый проект, который плавно вытек из старого в связи с желанием опробовать новую идею в железе.

Содержание / Contents

• 1 Схема усилителя «Green Lanzar» и детали
• 2 Настройка «зелёного Ланзара»
• 3 Файлы

Историческая справка

Стереофонический радиокомплекс «Ода 102 Стерео» с 1986 года выпускал Муромский . Комплекс обеспечивал приём моно и стереопередач в диапазоне УКВ, запись моно и стереофонических программ, с последующим воспроизведением. Комплекс состоял из 5-ти функционально законченных блоков: УКВ тюнера «Ода-102С», кассетного магнитофона-приставки «Ода-302С», усилителя мощности «Ода УМ-102С», предварительного усилителя «Ода УП-102С» и 2-х акустических систем «15АС-213».
Отечественная радиотехника 20 века

Ода 102 тюнер переделка на фм

Лет десять. двенадцать назад в радиолюбительских журналах часто публиковались статьи по перестройке импортных приемников с FM-диапазоном (88. 108 МГц) на диапазон УКВ-1 (65,8. 75,0 МГц). В то время вещание велось исключительно в диапазоне УКВ-1.

Сейчас ситуация изменилась кардинальным образом. Эфир в диапазоне 100. 108 МГц практически повсеместно заполнен. В продаже имеется много импортных и отечественных радиоприемных устройств с диапазоном УКВ-2 или с общими (УКВ-1 и УКВ-2).

Так как диапазон УКВ-1 фактически «осиротел», гигантский парк старых радиоприемников и магнитол остался «не у дел». Дать им вторую жизнь можно путем сравнительно несложной доработки блоков УКВ этих приемников. При этом следует отметить следующие моменты. Переделка недорогих переносных приемников («ВЭФ», «Спорт», «Сокол», «Океан» и т.п.) должна быть минимальной и обеспечивать прием 3. 7 радиовещательных станций УКВ-2 диапазона в данном регионе. Для стационарных аппаратов более высокого класса с наружной УКВ-антенной желательно сохранить все его технические параметры (чувствительность, стабильность гетеродина, широкую шкалу и т.д.).

Обычно блок УКВ радиоприемника содержит входную цепь, 1-2 каскада УВЧ, гетеродин, смеситель, каскады УПЧ. Как правило, это 4 (реже встречается 5) LC-контуров. Имея принципиальную (еще лучше и монтажную) схему радиоприемника, несложно определить все необходимые узлы (катушки индуктивности, емкости и т.п.). Первый контур УПЧ и все последующие каскады в переделке не нуждаются.

Понятно, что для диапазона 100. 108 МГц емкости и индуктивности всех LC-контуров блока УКВ-1 должны быть уменьшены. Теория и практика утверждают, что емкость контура изменяется пропорционально длине волны, а число витков катушки индуктивности – корню квадратному из этой величины.

При переходе от диапазона УКВ-1 к диапазону УКВ-2 и при неизменных индуктивностях (число витков катушек индуктивности не изменяется)-это вариант для переносных приемников для средних частот диапазонов (69,0 МГц и 104,0 МГц) – получаем следующее соотношение для емкостей:

где СУКВ-1 – общая суммарная емкость контура диапазона УКВ-1; СУКВ-2 – та же емкость диапазона УКВ-2. В реальной схеме блоков УКВ в эти емкости входят впаянные в контур конденсаторы, паразитные монтажные емкости, межвитковая емкость катушки индуктивности, входная емкость транзисторов.

С учетом этого, на практике больше подходит следующее соотношение емкостей:

Кроме того, в блоках УКВ можно в некоторых пределах менять индуктивность контурных катушек, вращая подстроечные сердечники. Обычно гетеродин блока УКВ-2 для диапазона 100. 108 МГц должен перестраиваться в пределах 110. 119 МГц (с запасом) при ПЧ = 10,7 МГц, и в пределах 106. 115 МГц при ПЧ = 6,5 МГц, т.е. выше частоты сигнала. На принципиальной схеме блока УКВ-1 отмечаем те емкости, которые будут выпаяны из схемы полностью, а также те емкости, которые будут заменены на другие, с меньшим номиналом. Обычно это миниатюрные дисковые керамические конденсаторы.

Конденсаторы необходимо подобрать заранее, зачистить и залудить выводы, укоротив их до минимума. Если нет прибора для точного измерения емкости, частично поможет решить проблему приводимая ниже табл.1, где размер и цвет конденсатора подскажут пределы номинальной емкости.

Группа ТКЕ, цвет корпуса	Пределы номинальных емкостей (в пФ) при диаметре корпуса			Цвет маркировочной точки
	4мм	5мм	6мм
П120, синий	1,0…2,2	2,7. 3,9	4,7…7,5	–
ПЗЗ, серый	1,0..3,9	4,7. 7,5	8,2. 10	–
М47, голубой	1,0..4,7	5,1. 10	11. 15	–
М75, голубой	1,0..11	12. 24	27. 39	Красная
Н700, красный	10. 18	20. 33	36. 56	–
Н1300, зеленый	18. 47	51. 82	91. 130	–
Н70, оранжевый	680, 1000	1500	2200	–

Для наглядности можно сравнить номиналы емкостей в радиоприемниках «VEF-221» и «VEF-222», которые построены по одинаковым схемам с одними и теми же катушками индуктивности («VEF-221» имеет диапазон 87,5. 108 МГц, «VEF-222» — 65,8. 74,0 МГц). Эти данные взяты из заводского руководства по эксплуатации (табл.2) Номиналы емкости даны в ней в пикофарадах.

Тип приемника	Емкостной делитель входной цепи		Последовательная емкость контура УВЧ	Параллельная емкость контура гетеродина	Последовательная емкость контура гетеродина	Емкость в цепи АПЧ	Параллельная емкость контура УВЧ
	С3	С4	С6	С13	С14	С15	С19
VEF-221	82	33	33	2/10	62	5,1	–
VEF-222	33	82	47	22	75	12	15

Похожие схемы УКВ-блоков – у радиоприемника «ВЭФ-215» и магнитолы «ВЭФ РМД-287С», так что данные табл.2 и здесь подойдут для переделки УКВ-блоков этих устройств.

Другой пример – съемный автоприемник типа «Урал-авто-2» (входная цепь, два каскада УВЧ на транзисторах ГТ322А, гетеродин на микросхеме 224-й серии с индексом ЖА1 или ХА1). Во входной цепи в емкостном делителе С1-С2 меняем С1=22 пФ на 5,1. 6,8 пФ, С2=33 пФ – на 10. 12пФ. Конденсаторы С5, С7 и С14 по 33 пФ (последовательные емкости с КПЕ 1-го, 2-го каскадов УВЧ и гетеродина) меняем на 12. 13 пФ. В контуре гетеродина подстроечный сердечник из феррита (0 2,88 мм) меняем на латунный с резьбой (диаметр 3 мм). Еще пример—тюнер «Radiotechnika Т-101-стерео» (УКВ-блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А). Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем. Последовательные емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на 43. 47 пФ, а С15 = 82 пФ (гетеродин) — на 27. 33 пФ. Для растяжки шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9. 1,2 витка как и было). Затем катушку осторожно впаиваем на место.

↑ Схема усилителя «Green Lanzar» и детали

Поправка: мощность R5 и R6 достаточна 0,5 Вт. См. комментарии.

Если присмотреться, то это типичный «Ланзар», только выход у него несимметричный. Но, так как VT8+VT10 представляют собой составной транзистор по схеме Дарлингтона, а VT9+VT11 — пару Шиклаи, то каждую их этих пар будем считать за один транзистор. Поэтому несимметричным выход этого усилителя кажется только на первый взгляд. Ну и работает усилитель соответственно его прототипу — качественно и без истерик.

Те самые радиаторы из «Оды»

Поскольку необходимая мощность усилителя ограничивалась радиаторами и колонками 25АС-126, для которых и задумывался этот проект, то питание было выбрано биполярное ±25 Вольт. Номинальное входное напряжение 0.8 Вольта. При этом выходная мощность усилителя составляет 25 Ватт на 4-х Омах и имеется некоторый запас на пики сигнала Ватт эдак до 35-и.

Любителям мощности побольше

, а я тоже к таковым отношусь, могу сказать, что данную схему можно раскачать и
до 200 Ватт
, увеличив напряжение питания, обвесив её дополнительными транзисторами и изменив номиналы некоторых элементов. Но это другая история.

В данном конкретном усилителе я поставил на выход МОСФЕТы BUK657, но опять же если у вас есть под рукой другие N-канальные мощные полевики, то можно ставить их, о чем я писал ранее.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Как изготовить L1 я описывал на датагорском форуме, но если кого такой вариант напрягает, то катушку можно намотать на 2-ваттном резисторе 10-33 Ом проводом диаметром 0.8 мм в один слой.

VT5, VT6 снабжены небольшими радиаторами, представляющими из себя алюминиевую пластинку 10×20 мм.

Третий акт.

Действующее лицо «Ода-102», но не та, а с новым магнитофоном «Ода-МП303». Как я раньше писал, что протяжки магнитной ленты закупал за валюту, эту самую валюту стали экономить. Краник из Венгрии закрутили, поставив конструкторов данного комплекса в позу ищеек. И выход нашли, да какой!!!!! «Ода-102» получила лентопротяжку с электронно-логическим управлением советского производства. УРА. Впору можно было бы подумать и о «лентяйке», кто не понял объясню, это пульт дистанционного управления. Но увы, в те далёкие годы пультов не было, грустно.

↑ Файлы

В архиве находится рисунок печатной платы усилителя. ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.
Спасибо за внимание!
Андрей Зеленин, Киргизия, г. Бишкек
19.07.2015 Дополнение от Александра / Allroy

Настройка минимальна, схема для начинающих очень хороша! Вот что я снял осциллографом на нагрузке 8 Ом (резистор).

Синус 1 kHz

Синус 20 kHz

Меандр 1 kHz

Меандр 20 kHz

ОДА ШЕДЕВРУ.

Как и следует заголовку, речь пойдёт о шедевре и этот шедевр советской радио-электронной промышленность создали конструкторы Муромского . Я бы этим гениям отлил бы бронзовые бюсты при жизни. Долгих лет Вам уважаемые гении.

Итак: «Ода РЭМД-201» прошу вас только её любить, жаловать не надо. Ну, полетели, в 1988 году родилась «Ода РЭМД-201» первая и единственная и гениальная и ….. заклинил, нужно ведь конкретику писать. Роды прошли без патологий, родился вундеркинд, подробно изложу ход своих мыслей и да же более. В принципе рассмотрев данный аппарат метров так с десяти, даже опытный эксперт в области радиоаппаратуры наверняка скажет следующее, ну я вижу два «кармана», то бишь магнитофона, вижу проигрыватель виниловых пластинок, вижу шкалу приёмника. Не согласиться не возможно, он прав. Но стоит подойти на расстояние вытянутой руки и внимательно присмотреться, всё тут же меняется. Неземной восторг вызывают клавиши записи на обеих магнитофонах, этого нет в советских двухкассетниках и нет в зарубежных. Круто аж жуть, а как актуально было. Взяв пластинку на один час, можно было её не записать на один магнитофон, по простой банальной причине-дефектная кассета, «Ода-201» записав пластинку одновременно на две кассеты гарантировала вам качественную фонограмму. Приятно удивила функция прослушивания двух кассет одновременно, почему? А вот почему, на первой кассете у меня текст, на второй тихая музыка, вместе текст на фоне музыки-круто. А вот теперь мощная бомба. Прошу всех спуститься в бомбоубежище. У «Оды РЭМД-201» есть кнопки «память селектора», что это, а вот что. Приведу пример, я захотел записать виниловую пластинку на первый магнитофон, для этого я кладу её на диск и включаю первый магнитофон на «запись», нажав кнопку один памяти селектора я с коммутировал эту цепочку и первый магнитофон жёстко «привязался» к проигрывателю. В данный момент я решил послушать приёмник, а там хороший концерт, я нажимаю клавишу «запись» на втором магнитофоне и кнопку два «память селектора», теперь второй магнитофон «привязан» к приёмнику. Но это не всё, я теперь могу слушать и пластинку и приёмник и внешний источник, а мои магнитофоны пишут только с источников к которым «привязаны». Вот такой этот музыкальный ящик. Во всём мире нет дива такого дивного.

Ода 102 СВР.

Муромский выдал на гора ещё одну модель. И она называется, (барабанная дробь), «Ода-102СВР», модель 1997 года. Данная модель лишилась усилителя в двух блоках (УП) и (УМ), стал усилитель полный, «Ода У-102», он же «Ода У-202», принципиальных различий схемотехники замечено не было, только корректор магнитного звукоснимателя распаяли на плате предварительного усилителя, как водится забыв его за экранировать. Магнитофон в данной комплектации был всё на той же Раменской механике, а УКВ приёмник пришпандорить забыли. Как заведено было в те годы, эту «Оду» уже Российский покупатель не обнаружил на пыльных полках магазинов. Колонки остались прежние 15 АС-213.

Продолжение.

Ну вот, валюты нет, лентопротяжки Венгерские закончились, но как то надо выполнять пятилетний план и опять Муромские разработчики на время стали поисковиками. И опять фортуна им помогла, нашли Раменские механизмы. И появилась «Ода РМЭД-201-2». Но в Муроме специалисты загрустили, спросите почему, отвечу. Раменская механика оказалась настолько капризной, что привело разработчиков в уныние. Причиной отказов стала «программная шестерня», из за неё механизм работал не корректно, а попросту не включались режимы заданные с кнопок управления. И данный аппарат не дошёл до торговой сети, дабы не было 100% рекламации. Альтернативы ему (механизму) найдено не было, да и годы наступали девяностые. Печалька.

электрическая схема мельничного комплекса

Технологическая схема тросошайбового — КиберПедия

Рисунок 1 Технологическая схема комплекса КЗС-20Ш. Рисунок 2 Принципиальная электрическая схема дистанционного управления и сигнализации очистительно-сушильного комплекса КЗС-20Ш

Получить цену

Обозначение пускателя на схеме Всё о электрике в доме

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Получить цену

Мельничный комплекс МАРРУС-20П ЧП Маррус

Мельничный комплекс МАРРУС-20П новейшее мукомольное оборудование которое обеспечивает максимальный выход муки высшего сорта.

Получить цену

ГОСТ 2.702-2011 Единая система конструкторской

4.1 Схема электрическая документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при

Получить цену

Nokia3250 дата кабель схема.

Nokia3250 дата кабель схема.. Схема регулятора рс 29 112 м комплекса кристалл. Atmega8 схема isp. Плетем из бисера дерево схема плетения рябина. Схема элекдрапроводки урала 4320.

Получить цену

VW Caddy Руководство по эксплуатации, техническое

Фольксваген Кадди третьего поколения 2003-2008 с бензиновыми двигателями bca/bud 1.4 л, bgu/bse/bsf 1.6 л и дизельными bsu/bjb/bls tdi 1.9 л, bdj/bst sdi 2.0 л; Руководство по эксплуатации, техобслуживание, ремонт, электросхемы читать онлайн

Получить цену

принципиальная схема электроснабжения мельничного комплекса

принципиальная схема мельничного комплекса. принципиальная схема мельничного комплекса, обслуживание одного, не останавливая работу другого и всего мельничного комплекса в целом Принцип измельчающего действия

Получить цену

Ода-101 стерео (тюнер, магнитофон, усилитель мощности

Радиокомплекс Ода-101 стерео. Принципиальная электрическая схема музыкального центра (комплекса) Ода-101 стерео и его блоков, фото и внешний вид комплекса.

Получить цену[]

Схема электрическая документ, содержащий в

Схема электрическая документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи. ГОСТ № 2.702-2011

Получить цену

Электротехника и электроника для программистов YouTube

Схема вычитания на операционном усилителе Duration 6 minutes, 37 seconds. Электротехника и электроника для

Получить цену

Схемы электрические. Типы схем / Хабр

Схема электрическая соединений (монтажная) (Э4) На схеме соединений следует изображать все устройства и элементы, входящие в состав изделия, их входные и выходные элементы (соединители, платы, зажимы и т.д.), а также

Получить цену

схема комбикормовой дробилки

принципиальная схема рассева мельничного мельничного Мукомольный мельничный комплекс ПВТ Отличия мельничного комплекса ПВТ2-02 от электрическая схема

Получить цену

Схемы электрические принципиальные комплекса

Схема электрическая принципиальная комплекса защиты и сигнализации привода «КЕМРОС», алгоритм комплекса защиты и сигнализации привода.

Получить цену

Такт-001 стерео (тюнер, магнитофон, проигрыватель

Музыкальный центр Такт-001 стерео. Принципиальная электрическая схема музыкального центра (комплекса) Такт-001 стерео и его блоков, фото и внешний вид комплекса.

Получить цену

схема дробильно-сортировочного комплекса

Схема дробильно-сортировочного комплекса. Рисунок 2. Способы механического разрушения материалов, реализуемые в дробилках и мельницах.

Получить цену

Инструкции, паспорта, чертежи.

Схема электрическая принципиальная для шкафа автоматики зернового дозирующего комплекса и БУПМ-10М блоком управления подачей материала в надвесовой бункер дозирующего устройства.

Получить цену

мельничный комплекс пвт 2 02 цена

схема рассева мельничного комплекса пвт 2 01 схема мельничного . комплекса пвт 2 01. технологическая схема без Мукомольный мельничный комплекс ПВТ 2-01 цена 1050000

Получить цену

мельничный комплекс тн сутки компания зенит

Хроника Новосибирска 1930-1940 гг. Музей города Новосибирска. Хроники подготовлены сотрудниками Музея города Новосибирска на основе архивных материалов Ново-Николаевских и Новосибирских

Получить цену

вертикальная схема комплекса по производству бетона

вертикальная схема комплекса по производству бетона снаряженного комплекса полная масса с тягачом. 23.5 33.3. бетон на болото Изготовление бетонных конструкций любой сложности и

Получить цену

электрическая система sld схема цементного завода в

Китай б у . электрическая схема цементной мельницы Производитель . цементная мельница . цементная мельница завод в Индии цены на продажу 570 К

Получить цену

принципиальная схема дисковой дробилки

чертеж схема из готовление мельницы дома (чертеж-схема) Войти.Чертеж мельницы дисковой. Принципиальная электрическая схема. Связаться с поставщиком

Получить цену

Такт-001 стерео (тюнер, магнитофон, проигрыватель

Музыкальный центр Такт-001 стерео. Принципиальная электрическая схема музыкального центра (комплекса) Такт-001 стерео и его блоков, фото и внешний вид комплекса.

Получить цену

ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

Общая схема определяет составные части комплекса (сложного изделия) и соединения их между собой на месте эксплуатации; предназначена преимущественно для общего ознакомления с

Получить цену

общие сведения о схемах электроустановок

Тип схемы Код типа схемы Тип схемы Код типа схемы Структурная схема 1 Схема подключения 5 Функциональная схема 2 Схема общая 6 Принципиальная (полная) схема 3 Схема расположения 7 Схема

Получить цену

Электрическая схема электровоза ЭП20

Электрическая схема электровоза ЭП20 . 1. Устройства и элементы А1..А16, ЕТ1..ЕТ12, НАЗ, hl 1.. hl 10, r 1.. r 4. sf 1, sf 2, sk 1.. sk 20, sq 1.. sq 4 входят в состав комплекса технических средств системы пожарной

Получить цену

Структурная и функциональная электрические схемы

Структурная электрическая схема, как и любая структурная схема, определяет, из каких основных функциональных частей состоит изделие, как взаимосвязаны эти части и каково назначение. Под

Получить цену

электрическая Стоимость дробилка лидер

электрическая схема дробилки. стоимость челюсти дробилки молотковые дробилки электрическая схема дробилки лидер Diese Seite übersetzenСХЕМА ЭЛЕКТРИЧЕСКАЯ . дробилка для отходов древесины электрическая схема дробилки.

Получить цену

принципиальная схема цемент дробилка завод

схема электрическая принципиальной цементной мельницы принципиальная схема рассева мельничного комплекса пвт 2 01 ибп принципиальная схема. цементной мельницы схема электрическая

Получить цену

Электрическая схема 2тэ116 анимацыя.

Электрическая схема 2тэ116 анимацыя.. Антенна для хендай гетц схема? Схема промывочного комплекса пгши-50. Схема процесса коммуникации психология. A 3 b 3 формула.

Получить цену

электрическая схема дробилки камней

электрическая схема мельничного комплекса; » электрическая схема пму шаровой,основная мини дробилка для мела и. дробилки для Чат с продажами harga ударной мельнице ukuran kecilПродажи

Получить цену

Схема подключения и руководство по подключению динамика

Нам всем нравится музыка, и динамики делают это возможным, но это сбивает с толку, если вы не знаете, как правильно их соединить.

В этом посте вы найдете ясные и подробные схемы подключения динамиков, которые помогут (и которые вы тоже можете распечатать, если хотите!).

Я подробно расскажу о правильном и неправильном способе подключения динамиков и их правильном подключении к стереосистеме или усилителю. На самом деле это довольно просто, если вы изучите основы.

Печатная схема подключения динамика

Щелкните изображение, чтобы увеличить его, или щелкните здесь, чтобы просмотреть версию Adobe в формате .pdf, которую вы можете загрузить и распечатать.

Основные сведения о громкоговорителях и объяснение подключения громкоговорителей

1. Что такое импеданс динамика? (рейтинг «Ом»)

Динамики, как и другие электромеханические устройства, обладают электрическим сопротивлением потоку электрического тока, как стандартный резистор, лампочка или многие обычные предметы, с которыми вы знакомы.

Разница в том, как они ведут себя при прослушивании музыки, когда они подключены к какому-либо музыкальному усилителю.

Значение сопротивления определяется длинной катушкой провода внутри каждого динамика, называемой звуковой катушкой . Звуковая катушка — это катушка с проволокой, которая, будучи помещена в магнитное поле, заставляет динамик двигаться и воспроизводить звук при управлении от усилителя.

Динамики содержат длинную проволочную петлю, называемую звуковой катушкой. Проволочные петли имеют свойство, называемое индуктивностью, которое влияет на значение сопротивления динамика в зависимости от воспроизводимой частоты (звукового диапазона).

Поскольку они обладают электрическими свойствами, включая индуктивность и емкость, их «общее сопротивление» может незначительно изменяться в зависимости от музыки. Из-за этого требуется дополнительная математика, чтобы вычислить общее сопротивление.

Слово, используемое для описания этого, называется импеданс .

Импеданс динамика — это просто более продвинутый способ определения общего сопротивления, и по традиции он измеряется в единицах, называемых «Ом».

Хорошая новость в том, что вам не нужно слишком беспокоиться о деталях — это не имеет значения для базового использования динамика, и пока вы понимаете основные правила, все будет в порядке!

2.Минимальный импеданс стереосистемы и усилителя

Все усилители любого типа, включая автомобильный стереоусилитель, домашний стереоресивер, усилитель домашнего кинотеатра и т. Д., Имеют минимальное сопротивление (сопротивление). Важно, чтобы вы обращали внимание и не превышали минимальный рейтинг импеданса динамиков.

Это связано с тем, что при понижении импеданса электрический ток увеличивается, и стереосистеме приходится выполнять больше работы. Это увеличивает количество стресса и тепла, с которым ему приходится справляться.

Если ваша стереосистема помечена производителем как «совместимая с 8-омными динамиками» или аналогичная, это означает, что подключение динамиков с более низким импедансом может привести к чрезмерному нагреву и очень быстрому повреждению.

Например, подключение динамика с сопротивлением 4 Ом к усилителю, который помечен как работающий с динамиками с сопротивлением 8 Ом, будет означать, что он должен подавать на динамик , удвоить электрического тока!

Изображение задней панели домашнего стерео ресивера / усилителя.Рекомендуемые значения импеданса громкоговорителей обычно указаны над выводами проводов громкоговорителей. Например, домашняя стереосистема может часто указывать сопротивление 6–16 Ом как приемлемое для использования.

Кроме того, попытка подключить два динамика на 8 Ом параллельно к стереосистеме на 8 Ом будет иметь такой же эффект. (Два динамика по 8 Ом, подключенные параллельно, равны 4 Ом, которые увидит усилитель)

Я видел много попыток людей, у которых были друзья, которые утверждали, что они могут «увеличить мощность» или «получить больше мощности» с помощью какой-то заявленной уловки, но это не сработало. У них получился сгоревший усилитель.

Усилитель может выдержать только определенное количество тепла и стресса, прежде чем он выйдет из строя, поэтому обязательно соблюдайте эти правила. Убедитесь, что вы подключили громкоговорители в соответствии с минимальным номинальным сопротивлением, которое вам нужно.

Помните: не используйте импеданс динамика ниже номинального, указанного производителем. Это может привести к перегреву или необратимому повреждению. Я видел, как это случилось!

3. Какая полярность динамика?

Динамики отличаются от других устройств тем, что они работают с использованием переменного тока (AC) вместо постоянного (DC).Это хорошие новости! Это означает, что в большинстве случаев вы не можете повредить динамики, поменяв местами положительную («+») и отрицательную («-») проводку.

К сожалению, немного усложняется, когда мы используем более 1 динамика.

Полярность разговора и почему необходимо согласовать подключение громкоговорителей

Как я уже упоминал, динамики работают, перемещая конус вперед и назад для воспроизведения звука. Если вы подключаете 2 динамика к стереосистеме с разной полярностью (например, один имеет положительную и отрицательную полярность, как указано, а второй динамик — наоборот), происходит интересная вещь: они не совпадают по фазе, и некоторый звук гаснет. из .

В результате получается странное и плохо звучащее стерео. В большинстве случаев вы заметите отсутствие басов, и они не будут звучать так, как ожидалось.

Когда динамики подключены противоположно друг другу, звуковые волны подавляются. При одинаковом подключении звуковые волны складываются для большего звука.

Громкоговорители с другим подключением плохо звучат, так как большая часть звука прерывается. По сути, это просто потому, что звуковые волны из одного динамика движутся в противоположном направлении от другого динамика — и, если они близки к одному и тому же времени и диапазону частот, часто они гасятся.

Вот почему, когда 2 низкочастотных динамика помещены в коробку и подключены параллельно, но с противоположным подключением друг к другу, они «не совпадают по фазе» и почти не имеют басов! Это потому, что они делают противоположную работу, а не работают вместе, чтобы произвести больше звука.

Пока один движется вверх, другой движется в противоположном направлении и так далее.

Итак, самое важное здесь, о чем следует помнить, — это то, что подключайте динамики последовательно так же, как и друг к другу .

4. Подключение 2-полосных и 3-полосных динамиков

2-полосные динамики, такие как домашние стереосистемы или компонентные автомобильные аудиосистемы, — это динамики, которые поставляются в виде предварительно разработанного набора динамиков и используют кроссовер. Задача кроссовера (также называемого пассивным кроссовером , поскольку в нем используются базовые конденсаторы и катушки индуктивности, а не электроника) заключается в ограничении воспроизведения музыки, которую пытается воспроизвести каждый динамик.

Например, твитеры не могут воспроизводить низкие частоты (и фактически могут быть ими повреждены), поэтому для предотвращения этого используется кроссовер двухполосных динамиков.Точно так же низкочастотный динамик не может хорошо воспроизводить высокие звуки, и ему это мешает.

В отличие от стандартных отдельных динамиков, двух- и трехполосные динамики с кроссовером можно использовать только параллельно, а не последовательно .

Это связано с тем, что, в отличие от отдельных динамиков без кроссоверов, в этом случае многие звуки будут отфильтрованы. Это означает, что при последовательном подключении еще одной двухполосной колонки звук будет практически отсутствовать.

Поэтому, если у вас есть домашняя стереосистема или автомобильная стереосистема, в которой используются 2-полосные динамики, вам придется добавить больше 2-полосных динамиков (если общий импеданс может поддерживаться усилителем) или добавить больше каналов усилителя для большего звук.

5. Удвоение количества динамиков или мощности не приводит к удвоению громкости

В некоторых случаях можно добавить больше динамиков для увеличения громкости, которую вы можете получить, или для размещения динамиков в большем количестве комнат, большего количества мест в вашем автомобиле и т. Д. Вы также, возможно, задавались вопросом, что бы произошло, если бы вы купили усилитель с мощностью в два раза большей, чем ваш нынешний.

Однако следует понять одну важную вещь: , имеющий 2 или 3 динамика вместо одного, не увеличивает звук в два или три раза.Он увеличивает на несколько децибел (дБ) для каждого добавленного динамика.

Удвоение мощности также не приводит к удвоению громкости.

Это связано с принципом работы человеческого уха и физикой звука, а также с тем, как работают динамики и какой объем они могут производить при заданном количестве мощности.

Вообще говоря, человеческое ухо будет слышать очень небольшое увеличение громкости при каждом удвоении акустической мощности: около 3 децибел (дБ). Для большинства людей небольшое увеличение громкости, которое вы замечаете при повороте ручки громкости на 1 ступень, составляет где-то около 3 дБ.

Пример громкости обычного динамика при разных уровнях мощности:

• 1 Вт = 89 дБ
• 2 Вт = 92 дБ
• 4 Вт = 95 дБ
• 8 Вт = 98 дБ
• 16 Вт = 101 дБ
• 32 Вт = 104 дБ
• 64 Вт = 107 дБ
• 128 Вт = 110 дБ

Итак, как видите, удвоение мощности, с которой вы можете управлять динамиком, не означает, что вы удвоите громкость. Это очень немного увеличивает его (насколько это касается ваших ушей).

Вы также можете видеть сверху, что для увеличения громкости требуется много энергии!

Как увеличить громкость динамиков

В большинстве случаев лучшие способы увеличить объем:

• Используйте более эффективные громкоговорители (громкоговорители, которые производят более высокий уровень громкости в дБ при мощности 1 Вт — чем больше, тем лучше)
• Добавьте дополнительные динамики, если у вас есть усилитель, который может их поддерживать
• Используйте громкоговорители с более высокой мощностью и усилитель мощности большего размера, если ваша цель — добиться большей громкости

Большинству людей нужен усилитель, который может производить достаточную громкость, чтобы заполнить комнату или транспортное средство и время от времени увеличивать громкость. Мне нравится использовать 50 Вт или выше на канал, как практическое правило при покупке усилителя.

Как читать положительные и отрицательные метки динамика (+ и -)

Домашняя стереосистема и автомобильные динамики обычно часто используют красный знак или знак плюса «+» для обозначения полярности клемм проводки динамиков, к которым вы подключаете проводку.

Здесь также нужно кое-что знать:

• В некоторых случаях для маркировки положительного вывода
используется черная точка или красная или черная полоса .
• Если у динамика есть клеммы 2-х разных размеров, больший из 2-х, как правило, является положительным
• Для динамиков с уже присоединенным проводом, как правило, положительный провод медного или золотистого цвета является положительным.
• Для динамиков с присоединенным проводом, но с проводами того же цвета, у большинства есть небольшие отметки на плюсовом проводе — обязательно внимательно проверьте

Сводка

Здесь я предоставил вам схему громкоговорителей, показывающую основные подключения, я объяснил несколько важных вещей, которые вам нужно знать о громкоговорителях и проводке громкоговорителей.Надеюсь, я дал вам больше понимания о том, как подключить динамики и получить от вашей системы максимум удовольствия.

Есть вопросы, комментарии или предложения? Обязательно оставьте комментарий ниже или отправьте мне сообщение.

Не знаете, как насчет твитеров? Вот полезное руководство, объясняющее, что такое твитеры и для чего они используются.

Заинтересованы в шунтировании автомобильного усилителя? Узнайте, как подключить автомобильный усилитель в этом посте.

Основы подключения автомобильной аудиосистемы

В этой статье мы обсудим основы подключения аудиосистемы вашего автомобиля.В частности, мы рассмотрим добавление одного или двух усилителей к вашей системе и рассмотрим этапы механической и электрической установки. Вернитесь к этим двум иллюстрациям, просматривая текст.

Схема разводки для системы с одним усилителем, которая обслуживает 1 пару динамиков и сабвуфер. Система с двумя усилителями: 4-канальный усилитель для двух пар динамиков и моноусилитель для сабвуфера.

Необходимые инструменты:

Шаг № 1 очень важен!

Каждый установщик автомобильной аудиосистемы, да и вообще каждый профессионал в области автомобилестроения, всегда будет рекомендовать этот первый шаг: отсоединить аккумулятор, отсоединив отрицательный кабель аккумулятора.Это нужно сделать, чтобы избежать короткого замыкания. Помните, что на многих поздних моделях автомобилей вам понадобится «радиокод», чтобы повторно активировать радиоприемник.

Расположение усилителя

Предполагая, что в вашем автомобиле или грузовике есть существующая стереофоническая звуковая система и вы заинтересованы в установке одного или двух усилителей в качестве обновления, следующим шагом будет выбор места установки усилителя. Установите усилитель на расстоянии менее трех футов от автомобильного радио или прикрутите его непосредственно к металлическому шасси автомобиля, и вы услышите много раздражающих статических помех, жужжания и гудения поверх музыки.Удаление усилителя от головного устройства с помощью резиновых монтажных втулок и / или установка его на что-то другое, кроме шасси, поможет устранить этот вид нежелательного шума.

В то время как установка усилителя в багажник или хэтчбек обычно является хорошей идеей, закрепление его в перевернутом положении (как показано здесь) — нет. Чтобы тепло могло выходить из усилителя и уходить, убедитесь, что вентилируемые планки обращены вверх или в сторону, а не вниз. Усилители

имеют на своей поверхности ребра охлаждения с прорезями для отвода внутреннего тепла, которое накапливается.(Усилители мощности могут сильно нагреваться на ощупь.) Выбирая место, убедитесь, что вокруг охлаждающих ребер достаточно места для рассеивания тепла, которое будет излучаться вверх. Ребра должны быть обращены к бокам или к верху усилителя. Перевернуть усилитель нельзя, потому что ребра охлаждения будут внизу, а рассеиваемое тепло будет излучаться обратно внутрь блока усилителя, откуда оно не может уйти.

Вы также захотите оставить достаточно места по бокам усилителя для подключения проводки и настройки усиления, кроссовера и других факторов.Типичные места установки усилителя — под приборной панелью со стороны пассажира, под сиденьем, в багажнике или в зоне люка. У каждого выбора есть свои плюсы и минусы. Под приборной панелью или сиденьем проводка к ресиверу короче, но установка может быть неудобной. Сиденье может потребоваться временно снять. Доступ к багажнику / люку легко получить, но при этом необходимо проложить провода по всей длине автомобиля. Грузоподъемность может быть нарушена.

Заземление усилителя

По мнению экспертов, слабая или плохая проводка заземления является основной причиной проблем и низкой производительности стереосистемы.(Интересно, что это также причина №1 любой проблемы с электричеством в автомобиле.) Все усилители требуют отдельного заземляющего провода, поэтому важно найти идеальное место для этого подключения. Один простой выбор — существующая точка заземления. Найдите провод или кабель, уже подключенный к болту, который ввинчивается в корпус или шасси.

Если вы решите создать новую точку заземления, вам нужно будет просверлить отверстие (ПРИМЕЧАНИЕ! Убедитесь, что у вас есть зазор с другой стороны) и соскоблите краску, грунтовку и т. Д.что может помешать хорошему контакту металл-металл. Винт для листового металла подходящего размера и звездообразная шайба улучшат качество заземления.

Размещение проводки

Определив местоположение усилителя, вы должны спланировать прокладку проводов от него к батарее, головному устройству и динамикам.

Если новый усилитель установлен в багажнике, вам необходимо спланировать способ прокладки проводки от задней части к передней, сохраняя ее скрытой и защищенной. Чтобы разместить провода под ковровым покрытием, потребуется некоторая частичная разборка.Проложите проводку так, чтобы к ней было легко получить доступ, например, под дверными порогами, защитные панели, панели обивки стоек и съемные подушки задних сидений. Обычно эти компоненты довольно легко откручиваются или откручиваются от краев.

Так как вам потребуется проложить провод питания усилителя непосредственно от аккумулятора автомобиля, лучше всего провести его через существующие отверстия в брандмауэре, созданные для другой проводки.

Ваш усилитель будет получать питание непосредственно от положительной клеммы аккумуляторной батареи автомобиля, поэтому также необходимо будет пропустить кабель питания через межсетевой экран автомобиля.В большинстве автомобилей такое отверстие уже просверлено для прохода других кабелей, поэтому найдите это отверстие и пропустите через него проводку. Ваш усилитель должен поставляться с кабелем питания длиной примерно от 15 до 19 футов. От батареи в моторном отсеке вы проведете этот провод через брандмауэр и под панелями, описанными в предыдущем абзаце, пока он не достигнет усилителя.

Патрон предохранителя

В установочный комплект входит патрон предохранителя. Возможно, он уже встроен в ваш кабель питания, но если это не так, вам придется установить его самостоятельно.Промышленный стандарт заключается в том, что предохранитель должен находиться на расстоянии не более 18 дюймов от батареи; предпочтительно менее 12 дюймов. Отрежьте отрезок провода питания длиной 12-18 дюймов, прикрепите его к одному концу держателя предохранителя, а другой конец кабеля прикрепите к другому концу держателя предохранителя. Используйте соответствующие инструменты для зачистки проводов и обжима для соединения клемм или припаяйте их и накройте термоусадочной трубкой или изолентой

На этом рисунке показано идеальное место для установки держателя предохранителя усилителя — как можно ближе к батарее.Также обратите внимание, что провод питания усилителя подключается к вспомогательной шпильке рядом с клеммой аккумулятора.

Подключение к плюсовому кабелю аккумулятора обычно выполняется с помощью кольцевой клеммы. ПРИМЕЧАНИЕ! Присоедините эту кольцевую клемму к вспомогательной шпильке или к болту / гайке, которые крепят положительную клемму. НЕ прикрепляйте его к самому полюсу аккумулятора.

Подключение «провода включения» усилителя

Следующим шагом является вытаскивание радио (см. Соответствующую статью об установке автомобильной аудиосистемы 101) и определение «провода включения усилителя», ведущего от него — обычно он синий в цвете.

Провода включения усилителя автоматически подают сигнал о включении усилителя при включении радиоприемника.

У вашего усилителя будет вывод, предназначенный для сопряжения с этим проводом, и их можно обжать или спаять вместе в зависимости от ваших предпочтений. После подключения провод включения автоматически подаст сигнал усилителю на включение после включения радио. (Обратитесь к двум иллюстрациям в начале этой статьи, чтобы увидеть синий провод включения.)

Подключение проводов, передающих сигналы к усилителю

Теперь пришло время установить провода, передающие сигнал на ваш усилитель.Некоторые стереоприемники могут быть оснащены разъемами типа RCA, а некоторые — нет, но самое важное, что нужно помнить, это то, что сигнальные провода и шнуры питания для усилителей всегда должны прокладываться с противоположных сторон автомобиля, чтобы предотвратить электрические помехи и статическое электричество.

Многие стереосистемы оснащены выходными разъемами типа RCA для подключения сигнальных проводов к усилителю. Сигнальные провода и шнуры питания для усилителей всегда следует прокладывать с противоположных сторон автомобиля, чтобы предотвратить электрические помехи и статическое электричество.

Однако, если в вашем радио нет выходов RCA, можно отрезать заводскую проводку динамиков и использовать ее в качестве источника входного сигнала для вашего усилителя.Вам понадобится преобразователь линейного выхода, который преобразует линейные выходы громкоговорителей высокого уровня от источника звука в разъемы RCA низкого уровня на вашем усилителе. Отрежьте заводскую проводку у динамиков или позади радио, затем подключите эти провода от радио к преобразователю линейного выхода.

Подключение громкоговорителей к усилителю

Последний шаг перед тестированием и использованием нового усилителя — это проложить новые провода громкоговорителей от выходных разъемов усилителя к каждому громкоговорителю. Калибр 16 — хорошая толщина для динамиков, а калибр 14 или 12 хорошо подходит для сабвуферов.Убедитесь, что проводка от положительной и отрицательной клемм на усилителе ведет к соответствующим положительным и отрицательным клеммам на динамиках, чтобы обеспечить надлежащее качество звука.

В отличие от входа от самого радио, сигналы, поступающие на динамики, не будут иметь статического электричества, если проводка будет размещена рядом с силовыми кабелями. Проведите проводку к дверным динамикам через резиновый чехол, ведущий к внутренней части дверной панели — обычно этот чехол находится возле одной из дверных петель.

Если у вас есть система с выходной мощностью менее 75 Вт, можно также проложить все провода динамиков от усилителя до жгута проводов в приборной панели за стереосистемой.Таким образом, вы будете использовать все заводские провода для динамиков, чтобы передавать звук в динамики. Отрежьте каждый провод динамика, выходящий из жгута, и снова подсоедините их к проводам от усилителя.

Установка второго усилителя

Посмотрите на электрическую схему в верхней части этой статьи; установка второго усилителя не намного сложнее, чем установка одного усилителя. Использование распределительных блоков и заземляющих блоков для подключения питания и заземления помогает свести к минимуму необходимость дублирования проводки.Вам понадобится как сигнальный провод сабвуфера, так и дополнительный провод включения от ресивера. Провод включения может быть сращиванием с существующего. Единственный действительно уникальный элемент усилителя сабвуфера — это конденсатор. Вкратце, конденсатор — это устройство, способное накапливать электричество. Поскольку субусилитель требует постоянного напряжения для выработки мощности, любое колебание этого напряжения может привести к временной потере мощности или звука. Конденсатор «выравнивает» любые падения напряжения, подавая напряжение на сабвуфер, чтобы поддерживать его работу на оптимальном уровне.

Power Things Up

После двойной проверки всех соединений переустановите отрицательный кабель аккумуляторной батареи автомобиля, чтобы восстановить питание. Как только все в вашей новой системе заработает, как вам нравится, полностью прикрутите радио на место и снова установите все незакрепленные защитные панели. Наслаждайтесь вашей новой, более мощной автомобильной аудиосистемой!

17 ноября 2014 г.

Имеет ли значение, есть ли у моей заводской стереосистемы кроссоверы?

Как мы уже упоминали ранее, модернизация аудиосистем в новых легковых и грузовых автомобилях становится все более сложной.Такие функции, как кроссоверы, полнопроходные фильтры, регулировка громкости в зависимости от громкости и эквализация, могут сделать штатную систему достойной со стандартными динамиками, но они представляют собой серьезную проблему для водителей, когда пришло время их обновлять. Давайте посмотрим, почему используются кроссоверы и как ваш установщик может с ними справиться во время обновления.

Что такое электронный кроссовер?

Кроссовер — это аналоговая электронная схема или фрагмент кода в цифровом сигнальном процессоре, который ослабляет аудиосигнал выше или ниже определенной частоты с определенной скоростью.Кроссоверы позволяют динамикам работать с определенным набором частот, чаще всего для защиты их от повреждений. Например, если в вашем автомобиле есть низкочастотный динамик или сабвуфер, а в дверях или приборной панели установлены небольшие среднечастотные динамики, вы не захотите передавать сотни ватт мощности на эти маленькие динамики. Усилитель будет иметь два кроссовера: фильтр нижних частот, который отправляет низкие частоты на низкочастотные динамики, и фильтр верхних частот, который отправляет высокочастотную информацию на среднечастотные динамики.

Почему кроссоверы имеют значение при обновлении колонок?

Рассмотрим пример заводской аудиосистемы премиум-класса в современном автомобиле.Многие из этих систем имеют небольшой сабвуфер в задней части автомобиля, низкочастотные динамики в дверях и среднечастотные динамики и, возможно, высокочастотные динамики на передней панели и передних стойках. В большинстве случаев усилитель будет иметь три набора каналов для управления этой конфигурацией: пара для средних и высокочастотных динамиков, пара для низкочастотных динамиков и что-то для сабвуфера. Если бы нам пришлось применить предсказание хрустального шара к точкам кроссовера, мы бы предположили около 80 Гц между вуфером и сабвуфером и около 300 Гц между вуфером и твитером.

Вот прогнозируемая частотная характеристика трех каналов усилителя с фильтрами, установленными на 80 и 300 Гц.

Допустим, вы хотите модернизировать аудиосистему в этом автомобиле с помощью динамиков, которые могут выдерживать гораздо большую мощность и обеспечивать большую мощность. Это обычный проект. Если ваш бюджет ограничен использованием стандартного двухполосного компонентного набора динамиков (набора с двумя 6,5-дюймовыми низкочастотными динамиками и двумя высокочастотными динамиками), то у вашего установщика возникнут проблемы с получением подходящего сигнала для питания новых динамиков. Если ваш техник использует сигнал низкочастотного динамика, вы не услышите много вокала.Если он или она использует сигнал средних и высоких частот, у вас не будет мидбаса.

Компонентные комплекты громкоговорителей, такие как BLAM L165P, должны получать широкополосный сигнал, чтобы они отлично звучали в вашем автомобиле или грузовике.

Хотя мы избегаем каких-либо абсолютных заявлений, мы без колебаний скажем, что ваш установщик не может просто скрутить два набора проводов вместе, чтобы объединить сигналы. Точно так же к проводам громкоговорителей нельзя добавлять устройства для объединения сигналов и управления новыми громкоговорителями.

Работа с кроссоверами в аудиосистемах OEM

Есть три варианта работы с этой конфигурацией. Первый вариант — установить трехполосный комплект динамиков, который включает в себя низкочастотные, среднечастотные и высокочастотные динамики. Если предположить, что пределы частоты, установленные заводским усилителем, работают с теми динамиками, которые вы имеете в виду, это, вероятно, будет самым простым обновлением.

Второй вариант — добавить интеграционный процессор или DSP с заводскими функциями интеграции стерео для модернизации системы.Эти процессоры могут рекомбинировать аудиосигналы после того, как они были отфильтрованы кроссоверами, чтобы создать полезный сигнал, который можно отправить на новые каналы усилителя. Этот метод звучит неплохо. Процессоры

, такие как bit One HD Virtuoso, включают расширенные функции обработки сигналов и алгоритмы автоматической калибровки, которые можно использовать для обновления сложных аудиосистем, установленных на заводе.

Вариант третий — модуль замены усилителя и новые усилители. При правильном исполнении с новым DSP, отличными усилителями и динамиками это будет лучший вариант звучания.Отказ от настройки, встроенной в заводской усилитель, позволит вашему технику установить в автомобиль любые динамики, которые вы хотите, и откалибровать систему, чтобы она звучала великолепно. Конечно, это будет самый дорогой вариант, но можно решить все аспекты производительности системы.

Такие компании, как Zen Audio от NAV-TV, создают интерфейсы, которые работают с автомобилями Ford, Mercedes-Benz, Porsche, Audi, BMW и General Motors, чтобы сделать модернизацию аудиосистем, установленных на заводе, надежной и предсказуемой.

А как насчет пассивных устройств суммирования сигналов?

Доступны некоторые базовые устройства суммирования аналоговых сигналов.Эти устройства могут принимать аудиосигналы низкочастотного и среднечастотного динамиков и комбинировать их. Если у вашего техника есть способ проверить, абсолютно ли идентичны точки кроссовера, крутизны и выравнивание сигнала на обоих каналах, тогда вам, возможно, удастся избежать этого. К сожалению, таких условий почти не бывает. В результате обычно получается очень плохое качество звука из-за так называемой гребенчатой ​​фильтрации. Гребенчатая фильтрация выглядит как серия провалов частотной характеристики и вызвана фазовыми проблемами между двумя объединяемыми сигналами.Короче говоря, это в лучшем случае рискованно и вряд ли приведет к улучшению качества звука.

Результат объединения двух аудиосигналов с разными точками кроссовера обычно включает некоторую степень гребенчатой ​​фильтрации. Если вы никогда этого не слышали, хорошо; это звучит ужасно.

Кому следует модернизировать заводскую аудиосистему?

Я знаю, что мы начинаем звучать как побитый рекорд, но на самом деле становится все труднее и труднее модернизировать стереосистемы, которые поставляются в новых автомобилях. Это не только причудливые системы Bose, JBL, Lexicon или Burmester — даже звуковые системы базовой модели без внешних усилителей включают небольшие процессоры цифровых сигналов прямо в радиоприемнике, чтобы улучшить характеристики заводских динамиков.Когда пришло время обновить эту скучную стереосистему в вашем автомобиле или грузовике, начните с посещения местного специализированного магазина по продаже аксессуаров для мобильных устройств. Спросите их, как они работают с аудиосистемами, включающими кроссоверы и эквализацию. Основываясь на их ответе, вы можете обновить свою стереосистему или продолжить поиск розничного продавца с инструментами и обучением, которые сделают вашу стереосистему потрясающей.

Связанные

Стерео 101 | Rotel

стерео 101

Почему вам следует рассмотреть специализированную музыкальную систему

Сегодня существует так много возможностей для прослушивания музыки, что она стала постоянным спутником.Но действительно ли мы слушаем? Для большей части нашей повседневной жизни музыка стала случайностью. Это там на заднем плане, как звуковые обои, но мы сосредоточены на других делах, которыми занимаемся в то время.

Здорово, когда музыка доступна нам где угодно и когда угодно. Но диапазон и глубина эмоций, которые музыка обеспечивает через качественную стереосистему в вашем доме, — это уникально мощное впечатление. Когда ее действительно слышат — когда вы действительно слушаете — музыка способна охватить всю высоту и глубину каждой эмоции.Это настолько важно для нашего существа, что конкретная песня может вызвать воспоминания о прошлом моменте нашей жизни.

Так как же мы могли не хотеть наслаждаться этим самым лучшим образом? Зачем ограничиваться фоновым звуком, сжатыми файлами и ограниченной динамикой? Давайте рассмотрим некоторые системные возможности, которые помогут вам проникнуть в самую суть вашей музыки.

ТИПИЧНАЯ МУЗЫКАЛЬНАЯ СИСТЕМА

Хотя музыкальные системы бывают самых разных форм и размеров, мы можем грубо разделить музыкальную систему на несколько ключевых областей.

• Источники музыки
• Электроника — Предусилитель и усилитель мощности
• Динамики

ИСТОЧНИКИ МУЗЫКИ

Первый шаг — источник высокого качества. Это может быть проигрыватель компакт-дисков, такой как наш RCD-1570, последний из длинной линейки отмеченных наградами проигрывателей компакт-дисков Rotel. Несмотря на появление множества новых цифровых источников, миллиарды существующих компакт-дисков по-прежнему обеспечивают глубокое эмоциональное удовлетворение музыки с помощью качественного плеера. Возможно, вы не представляете, насколько хорошо может звучать ваша библиотека компакт-дисков! Или это может быть компьютер или проигрыватель потокового мультимедиа, подключенный к любому интегрированному усилителю или предусилителю Rotel, каждый из которых предлагает высококачественные цифровые входы (оптический, Toslink, USB и Bluetooth) и встроенное цифро-аналоговое преобразование.Вы будете поражены тем, насколько хорошо эти источники могут звучать через электронику Rotel. Вы также можете подключить проигрыватель для проигрывания виниловых пластинок — новых или винтажных. Каждый предусилитель и интегрированный усилитель Rotel также включает в себя высококачественный фонокорректор.

Некоторые из наиболее распространенных источников перечислены ниже:

CD

• Компакт-диски, все еще один из самых простых и доступных способов воспроизведения музыки, обеспечивают отличное качество звука в цифровом формате.
• Все, что вам нужно для воспроизведения — Проигрыватель компакт-дисков, например RCD-1570.

VINYL

• Возвращающийся винтажный формат, виниловые пластинки сохраняют звук в аналоговой области.
• Все, что вам нужно для воспроизведения — A Проигрыватель, фонокорректор (иногда называемый «иглой») и специальный вход для фонокорректора на электронном компоненте (интегрированный усилитель, ресивер, предусилитель и т. Д.). Фонокорректор может быть выполнен в виде движущегося магнита или движущейся катушки, а также может иметь еще несколько эзотерических типов. Картриджи с подвижным магнитом являются наиболее распространенными и обеспечивают относительно высокую производительность.Все фонокорректоры Rotel поддерживают картриджи с подвижным магнитом, а некоторые также поддерживают подвижную катушку.

ЦИФРОВЫЕ АУДИОФАЙЛЫ

• Существует большое количество различных форматов музыкальных файлов, некоторые из которых предлагают качество компакт-диска или даже лучшее разрешение, в то время как другие сжаты и различаются по качеству. Для достижения наилучшего качества придерживайтесь либо несжатых форматов, таких как WAV или AIFF, либо форматов «без потерь», таких как FLAC или Apple Lossless (ALAC), которые уменьшают размер файла при сохранении исходного качества.Такие форматы, как AAC, MP3 или WMA, являются форматами с потерями, поэтому, хотя размер файла обычно намного меньше, чем в несжатом или без потерь, компромисс заключается в снижении качества звука.
• Все, что вам нужно для воспроизведения — Портативный проигрыватель, например смартфон или iPod, и / или проигрыватель потокового воспроизведения, например Sonos или AppleTV, или компьютер.

FM / SATELLITE / DAB / HD RADIO

• FM-вещание существует с 30-х годов, и хотя сегодня это один из многих источников, радиовещание по-прежнему является, пожалуй, наиболее распространенным.Хотя качество звука не может сравниться с CD и другими форматами с полным разрешением, всегда есть широкий выбор FM-станций.
• Новые форматы, такие как Satellite, DAB (для европейских рынков) и HD Radio, переместили форматы вещания в цифровую область — хотя качество часто бывает сжатым, они могут предложить улучшение по сравнению с FM-радио с точки зрения широты содержания.
• Что вам нужно для игры — Тюнер, например RT-11.

ПОТОКОВАЯ МУЗЫКА (ИНТЕРНЕТ-РАДИО)

• Одна из причин падения популярности FM-радио связана с большим ростом потоковых сервисов интернет-радио, таких как Pandora, Spotify или интернет-радиостанции.Эти станции и сервисы могут транслироваться через интернет-соединение на вашу музыкальную систему. За некоторыми исключениями, при потоковом воспроизведении звука используются сжатые форматы, такие как MP3 или WMA, поэтому качество не будет таким же хорошим, как у компакт-диска или несжатого музыкального файла. Новые магазины потоковой передачи, такие как TIDAL и Deezer, начинают предлагать качество компакт-дисков и, возможно, лучшую точность воспроизведения.
• Все, что вам нужно для воспроизведения — Тюнер интернет-радио, например RT-12, или проигрыватель потоковой передачи, например Sonos или AppleTV.

ЭЛЕКТРОНИКА —

Предусилитель и усилитель мощности

Когда у вас есть источник высокого качества, следующее звено в цепочке выбирает подходящую систему, которая предлагает все возможности для подключения ваших музыкальных источников, а также имеет достаточно усиление для питания ваших динамиков.

Двумя ключевыми компонентами здесь являются предусилитель и усилитель мощности. Думайте о предусилителе как о мозге системы. Задача предварительных усилителей — предоставить вам достаточно входов для подключения всех ваших источников, а также обеспечить регуляторы громкости и другие настройки, такие как регулировка тембра.При выборе предусилителя убедитесь, что он предлагает все необходимые вам возможности подключения. Планируете использовать свой iPod для воспроизведения музыки? Вход USB на передней панели гарантирует, что вы это сделаете. Используете проигрыватель? Убедитесь, что на предусилителе есть специальный вход для фонокорректора. Хотите транслировать музыку через Sonos Connect? Для наилучшего качества звука используйте коаксиальный или оптический вход.

Там, где предусилитель — это мозг, усилитель мощности — это мускулы. Задача усилителей мощности — принимать аудиосигнал от предусилителя, усиливать его и отправлять на ваши динамики — в идеале с минимальными искажениями, чтобы музыка, выходящая из ваших динамиков, была как можно ближе к исходной записи. получать.При выборе усилителя важно учитывать такие факторы, как размер вашей комнаты и то, какие громкоговорители вы планируете использовать. Вы хотите убедиться, что ваш усилитель имеет более чем достаточно мощности, чтобы без усилий управлять динамиками на любой громкости, и он может обрабатывать даже самые требовательные музыкальные отрывки без искажений.

Относительно простой способ добраться до аудионирваны при скромном бюджете — использовать интегрированный усилитель Rotel — предусилитель и усилитель в одном шасси. На протяжении десятилетий мы были известны тем, что обеспечивали производительность, превосходящую ожидания, и большая заслуга в этом принадлежит нашим интегрированным усилителям.Наши интегрированные усилители, такие как RA-12 или RA-1570, представляют собой мощные компоненты с полным набором аналоговых и цифровых входов. Есть несколько динамиков, с которыми невозможно удобно управлять, и они не занимают много места. Их просто подключить, легко использовать и они созданы, чтобы доставлять удовольствие годами. Неудивительно, что они — любимый выбор.

Если у вас есть доступные средства, ничто не может сравниться с производительностью отдельных компонентов, поскольку они оптимизированы специально для получения этих самых последних акустических деталей и позволяют музыке общаться с вами еще более эмоционально.Благодаря ряду усилителей, которые могут быть согласованы с более крупными динамиками, включая даже самые энергоемкие и динамически способные, наши знаменитые отдельные усилители (доступные в нескольких конфигурациях мощности, вплоть до мощного RB-1590 с мощностью 350 Вт на канал) позволят вам оптимизировать ваша система, чтобы получить всю детализацию, масштаб и, ну, ну, мощь музыки, которую вы любите. Предварительные усилители Rotel предлагают усовершенствованную схему, позволяющую выявить лучшее в каждом подключенном источнике и идеально подходить к усилителю-компаньону Rotel.

Какой бы «стек» вы ни выбрали, будьте уверены, что опыт Rotel, накопленный за 50 лет производства аудиокомпонентов, обеспечит вам непревзойденное удовольствие от прослушивания.

ДИНАМИКИ

Последний (но не менее важный!) Компонент хорошей музыкальной системы — это громкоговорители. Громкоговорители бывают самых разных стилей, форм и размеров, поэтому определение того, какие динамики работают лучше всего, скорее всего, зависит не только от вашего личного вкуса, но и от размера вашей комнаты, планировки и бюджета. Однако есть несколько общих рекомендаций при выборе акустических систем.

Размер комнаты и ее расположение будут играть решающую роль при выборе акустической системы. Это большая комната, в которой можно разместить напольные колонки? Или это небольшая система для спальни, которая лучше подходит для небольшой пары полочных колонок? Или, возможно, комната или предпочтение отдается встраиваемым в стену или потолок динамикам?

Независимо от того, какой тип колонки вы выберете, очень важно, чтобы ваши колонки и усилитель мощности были хорошо согласованы, поскольку плохо подобранная система может в конечном итоге привести к повреждению колонок и усилителя.Первое, что нужно учитывать при подборе динамиков к усилителю, — это импеданс. Большинство громкоговорителей имеют номинальное сопротивление от 4 до 8 Ом (Ом). Чем ниже импеданс, тем сложнее запитать динамик и тем тяжелее должен работать усилитель для вывода звука. При согласовании динамика с усилителем мощности среднее (номинальное) полное сопротивление динамика не должно быть ниже минимального сопротивления динамика, указанного для усилителя.

Еще одним важным фактором является рекомендуемая мощность динамиков.Этот показатель обычно представляет собой мощность или диапазон ватт, который считается мощностью, с которой динамик может справиться в течение определенного периода времени. В идеальном случае непрерывная выходная мощность усилителя должна быть в пределах или выше рекомендованной мощности динамика. Почему выше? Потому что на самом деле легче повредить динамик с помощью усилителя с недостаточной мощностью, приводящего к искажениям, чем усилителя с большим запасом, чем требуется динамику. Однако всегда следует проявлять благоразумие — если динамик явно напрягается, уменьшите громкость! Какая мощность действительно нужна динамику, будет зависеть от того, как динамик будет использоваться, а также от размера комнаты; вообще говоря, верхнее значение управляемой мощности динамиков предназначено для воспроизведения динамиком на высоких уровнях в большой комнате, где наименьшее значение будет считаться минимальным количеством мощности, необходимым для достижения умеренной громкости в маленькой комнате.

ПОДВЕДЕНИЕ ВСЕХ —

Пусть ваши уши будут окончательным судьей!

Хотя исследование и сравнение характеристик и функций, безусловно, важно, в равной степени важно услышать, как все работает вместе.

Если вы действительно хотите испытать все, что может предложить музыка, вы должны знать, на что способна хорошая установка, у ближайшего специализированного дилера аудио. Нет платы за мурашки по коже!

Хотя мы изо всех сил старались дать краткий, но информативный обзор стереосистемы, мы не можем вдаваться во все детали в этом ограниченном пространстве.Но если вы заинтересованы, вы можете приобрести копию нашего руководства Rotel Insider’s Guide. Это почти 400 страниц всего, что вы хотите знать об аудио и видео.

Получить руководство Rotel Insider

Микроволны101 | Симметричные усилители

Щелкните здесь, чтобы перейти на нашу главную страницу, посвященную усилителям

Щелкните здесь, чтобы перейти на нашу страницу о квадратурных ответвителях

Щелкните здесь, чтобы перейти на нашу главную страницу, посвященную силовому объединению

Щелкните здесь, чтобы перейти на нашу страницу о муфтах Lange

Щелкните здесь, чтобы перейти на нашу страницу, посвященную соединителям для парных линий

Щелкните здесь, чтобы узнать больше о балансном усилителе VSWR (новинка 17 марта 2014 г.!

Балансный усилитель имеет два усилительных устройства, работающих в квадратуре.То есть в фазе передачи они разнесены на 90 градусов. Квадратурный ответвитель или разветвитель на входе сдвигает по фазе два сигнала на 90 градусов на входах усилителя, затем второй квадратурный ответвитель на выходе «сдвигает фазу» сигналов на выходах усилителя, так что они объединяются по фазе.

Для чего нужен балансный усилитель? Это невероятный трюк с микроволновой печью! См. Нашу страницу о квадратурных ответвителях для лучшего объяснения исчезновения коэффициента отражения при объединении плохо согласованных усилителей.Чтобы узнать, как это работает (вместе с рисунками), щелкните здесь. Суть в следующем: вы можете комбинировать вещи с плохими коэффициентами отражения, и в конечном итоге усилитель будет близок к пятидесяти Ом, если устройства почти совпадают по коэффициентам отражения.

Коэффициент отражения, внешний по отношению к сбалансированному усилителю, передается на отдельные усилители во всей красе, хотя и сдвинут по фазе на 180 градусов. Наша схема сниффера поможет вам предсказать это явление.Симметричные усилители могут быть более устойчивы к эффектам вытягивания нагрузки, чем схемы синфазного объединения мощности, потому что два коэффициента отражения видны с отклонением по фазе на 180 градусов. Кликните сюда, чтобы узнать больше.

Что нужно знать о балансных усилителях …

1. Обычно они имеют отличные возвратные потери на входе и выходе, по крайней мере, в той полосе частот, где ответвители обеспечивают разделение мощности, близкое к 3 дБ
2. Если они представлены с плохим совпадением на выходе, плохое совпадение будет замечено обоими усилителями, но при фазовых углах, различающихся на 180 градусов.
3. Нагрузка, которая ограничивает изолированный порт на выходе, может заметно рассеивать тепло, если фазы двух усилителей (или их амплитуды) не совсем одинаковы (что приводит к снижению эффективности.
4. Нагрузка на входной ответвитель может быть намного ниже при работе с мощностью. Он рассеивает только ту часть управляющего сигнала, которая отражается усилителями.
5. Использование балансных усилителей на миллиметровом диапазоне довольно распространено. Потери в ответвителе Ланге в W-диапазоне могут быть меньше, чем в X-диапазоне, потому что потери металла на длину волны фактически уменьшаются с частотой.

Ниже представлен четырехкаскадный усилитель от Mimix (теперь часть M / A-COM Tech). Третья и четвертая ступени сбалансированы, на фото вы видите муфты Ланге. Это должно быть наименьшее в мире 50-омное оконечное устройство на нижнем левом порте входного ответвителя, оно затмевается контактной площадкой для переходных отверстий! Обратите внимание: поскольку входной каскад не сбалансирован, коэффициент отражения на входе, вероятно, не так хорош, как коэффициент отражения на выходе.

Обновить My Dynaco

Обновить My Dynaco

Высококачественный звук по доступной цене

Вы можете получить действительно высококачественный звук с помощью усилителя мощности Dynaco Stereo 120, предусилителя PAT-4 или интегрированного усилителя SCA80.Просто выберите комплекты для апгрейда что вы хотите:

Сделайте свой усилитель мощности Dynaco Stereo 120 лучше, чем новый с этими наборами

Вы можете вернуть к жизни свой усилитель мощности Dynaco Stereo 120. Даже если он работает, вы можете заставить его звучать лучше, чем когда-либо. Вы можете почувствовать огромное чувство выполненного долга, которое приходит от создания набора … Вы начинаете с набора качественных деталей и заканчиваете тем, что то, что отлично звучит, отлично выглядит и отлично работает.И вы его построили!

Усилитель мощности Dynaco Stereo 120 был революционным, когда вышел в середине 1960-х годов. Однако у него были некоторые проблемы, в основном связано с пониженным смещением выходного каскада. Результатом стало перекрестное искажение, которое стало неприятной отличительной чертой. «транзисторного» звука. Спустя сорок лет прогресса мы можем добиться большего. С нашим комплектом вы перерабатываете и повторно используете самые высокие качественные, неподвластные времени детали Stereo 120, и замените детали, например модули усилителя и регулятора питания, в которых технология извлекла максимальную пользу улучшения.

Новое и улучшенное!

Это правда! В обновленных модулях усилителя доработаны. Мы включили некоторые (но не все) улучшения модулей усилителя GT-101 в модули TCK. Усовершенствованная версия называется Rev B.

.

• Добавленные компоненты обеспечивают бесшумное выключение даже в сочетании с наборами обновлений C12 (исходный дизайн требовал, чтобы модуль тихого выключения был установлен на плату)
• Изменение значения немного увеличивает максимальную выходную мощность перед ограничением.
• Печатная плата имеет другое заземление, что позволяет светодиодам работать ярче.

Выберите нужные детали

Выберите именно те детали, которые вам нужны, в магазине Updatemydynaco, чтобы вернуть свой усилитель мощности Dynaco Stereo 120. к жизни, чтобы немного улучшить ее или зайти так далеко, насколько это возможно.

• Не подлежат ремонту модули усилителя? Вы можете построить новые модули усилителя, которые будут лучше оригиналов.
• Плата блока питания расплавилась? Вы можете построить новую плату блока питания, которая лучше оригинала.
• Вы с подозрением относитесь к состоянию конденсаторов 40-летней давности? Замените их нашими запасными колпачками.
• Улучшите источник питания и получите более качественные басы. Добавьте динамитные конденсаторы. Они хранят намного больше энергии, что приводит к лучшему басу.
• Хотите, чтобы усилитель был холоднее, пока он ехал тяжелее? Супер-радиаторы сохранят хладнокровие.
• Входные разъемы RCA корродированы? Замените их комплектом разъемов RCA, включая оборудование для простой установки
• Ваши старые ноги развалились? Можно даже ноги заменить!

Узнайте, что говорят наши клиенты

Вот серия отзывов наших клиентов.

Наборы для стерео 120 традиционалистов

У вашего 40-летнего Stereo 120 все еще есть рабочие модули усилителя? Вы хотите сохранить исходные модули, продолжая улучшать твой звук? Вы можете попробовать:

• Комплект C7X2 увеличивает соединительные крышки динамиков (C7) с 3300 мкФ до 9900 мкФ для улучшения низких частот, большей мощности на низких частотах и ​​менее низких частот. конец искажения.
• Комплект PSRC заменяет C9 (объемный фильтр) и C11 (драйверный фильтр) большей емкостью.
• Комплект C12DD значительно увеличивает запас энергии источника питания, что улучшает выходную мощность и снижает искажения при низких частотах. частоты.

Сделайте ваш PAT-4 лучше, чем новый!

Вы будете так же довольны нашими наборами, благодаря которым ваш предусилитель Dynaco PAT-4 звучит даже лучше, чем новый. Эти комплекты имеют невероятную ценность.

• Комплект DRD-4 уменьшает искажения сцены высокого уровня в 10 раз!
• Наш комплект TCS позволяет заменить почти никогда не использовавшийся переключатель HI FILTER на отключаемое отключение регулировки тембра.
• Блок питания с электронным регулированием для PAT-4 обеспечивает регулируемую малошумную мощность для все каскады усилителя PAT-4. Это уменьшает шум, который вы слышите.
• Комплект обновления фонокорректора увеличивает отношение сигнал / шум на 4-8 дБ и делает другие улучшения, которые выводят фонокорректор PAT-4 на новый уровень.
• Комплект для замены фонокорректора увеличивает отношение сигнал / шум аналогично PAT4LP, но, кроме того, он предлагает совершенно новую печатную плату с заземляющими поверхностями даже для более низкий уровень шума и большее подавление внеполосных звукоснимателей на ваших фонокорректорах.Он также включает в себя встроенный фильтр высоких частот, который удаляет ограничивающие мощность колебания НЧ-динамика, генерируемые вашим проигрывателем, и явные высокие частоты. частотный фильтр, который работает на частотах выше 400 кГц, чтобы исключить прием радиосигналов на вашем фонокорректоре!
• Комплект для замены линейного каскада заменяет оригинальные шумные 5% и 10% углеродные резисторы. с гораздо более тихими 1% -ными металлопленочными резисторами. Он также поставляет новые электролитические конденсаторы и входные транзисторы. Результат — более тихий и чистый звук линейной сцены.
• Позолоченные сменные разъемы RCA могут сделать ваш звук более чистым.
• Просто ищете полезную информацию? Ознакомьтесь со страницами PAT-4.

Уменьшает искажение состояния линейного уровня в 10 раз.

Всего за 5 долларов этот комплект должен быть лучшим соотношением цены и качества в высококачественном аудио. Каждый звук в предусилителе PAT-4 проходит через линейный уровень (иногда называемый High-Level) этапы. Улучшение этих каскадов улучшает весь предусилитель. 10-кратное снижение искажений выводит PAT-4 на современный уровень. художественные уровни.Пожалуйста, ознакомьтесь с изделием и руководством по сборке.

Переключаемый байпас для регуляторов тембра

Вы можете найти регуляторы тембра действительно полезными, но, возможно, вас немного беспокоит их влияние на звук. Этот комплект дает вам возможность переключения обход регуляторов тембра. Он заменяет редко используемый фильтр высоких частот. Вы можете мгновенно сравнить свой звук с регулировкой тембра и без него исправления. Ознакомьтесь с информацией для заказа и руководством по сборке для Комплект TCS

Блок питания с электронной регулировкой для PAT-4 (PAT4PWR)

Этот комплект обеспечивает стабильное напряжение питания с чрезвычайно низким уровнем шума для предусилителя PAT-4.Мы думаем, ты полюбишь как звучит ваш PAT-4 при установке этого нового блока питания. Ваш предусилитель PAT-4 всегда гудел? Электронно регулируемый источник питания часто является ответом. Один клиент сообщает: «У меня PAT-4 около 40 лет … У него всегда был низкий ровный гул. С комплектом PAT-4PWR гул наконец-то исчез ». Пожалуйста, ознакомьтесь с изделием и руководством по сборке.

Улучшение фонокорректора PAT-4 (PAT4LP)

Слишком много улучшений, чтобы говорить о них на этой странице.Улучшение отношения сигнал / шум на 4–8 дБ — это только начало. Проверьте фонокорректор PAT4 Комплект для улучшения здесь.

Сделайте и ваш SCA-80 лучше, чем новый!

У нас есть ряд комплектов, чтобы сделать SCA-80 (Q) лучше, чем новый.

• Замените модули блока питания и усилителя мощности на более чистый, тихий и музыкальный звук.
• Комплект для замены SCA80 C9 удваивает емкость основного фильтра в источнике питания. Это снижает шум и увеличивает способность усилителя воспроизводить басы.Если ваш SCA-80 гудит намного больше, чем раньше, этот комплект (а также, возможно, комплект C11) сделает ваш SCA-80 снова тихим и сильным.
• Наш сменный комплект SCA80 C11 заменяет простую трехсекционную серебряную крышку банки для электрически регулируемого прецизионный источник питания. Он падает прямо и обеспечивает стабильные и тихие 24 В и 17,5 В для высокого уровня и фонокорректора. Предусилитель SCA-80.
• Комплект C7X2 заменяет и модернизирует выходные конденсаторы связи с емкостью от 5000 мкФ до 9900 мкФ.Как и крышки блока питания, крышки выходных муфт с годами теряют мощность. Восстановите и улучшите басы с помощью комплекта C7X2.
• Комплект SCA80PREDO предоставляет полный набор запасных компонентов для печатных плат предусилителя. 1% металлопленочные резисторы заменяют оригинальные 10% Поставляются углеродные композитные резисторы, все новые электролитические конденсаторы, а также все новые пленочные конденсаторы и конденсаторы COG. Это сделает ваши платы предусилителя SCA80Q чище и тише, чем новые. Мы Рекомендуем вам иметь серьезное оборудование для распайки для выполнения этого проекта.
• Комплект SCA80RCAJ заменяет старые, дешевые, проржавевшие разъемы RCA новыми, красивыми позолоченными разъемами RCA. Вы получите лучшее соединение, лучший звук, более низкий уровень шума, и великолепно выглядящая задняя панель для вашего SCA80 (Q).
• Просто ищете полезную информацию? Ознакомьтесь с информацией об интегрированном усилителе SCA80Q.

Сделайте и ваш предусилитель PAT-5 лучше, чем новый!

• Наш запасной блок питания для PAT5 имеет в 100 раз лучшее регулирование и более низкий уровень шума, чем оригинальный блок питания.Усилитель звука Производительность схемы зависит от чистой, хорошо регулируемой мощности, и это одна из самых чистых мощностей, которые вы найдете.
• Ваши гнезда RCA окислились? Грязь на гнездах может добавить шум и искажения. Очистите его с помощью набора для замены позолоченного разъема.
• У вас проблемы со сценой высокого уровня? Конденсаторы со временем умирают, и страдает звук. Замените его более совершенной заменой, совместимой с возможностью прямого подключения.
• Обновите свой фонокорректор с помощью самого тихого фонокорректора на рынке.Комплект для замены фонокорректора PAT-5 имеет выбираемые фильтры верхних частот и усиление с самым низким уровнем шума. и самое точное воспроизведение фонокорректора, которое вы найдете где угодно!

Улучшите свой усилитель мощности Stereo 80

• Повторите свой Stereo 80 для лучшего баса, большей мощности и меньшего шума
• Замените модули блока питания и усилителя мощности на более чистый, тихий и музыкальный звук.

Сборка комплекта усилителя мощности

Допустим, у вас нет Stereo 120 для обновления, но вы все равно хотите собрать комплект усилителя мощности… Тот, который выдает более 50 Вт на канал на 8 Ом и почти вдвое больше на 4 Ом. Звучит великолепно и использует первоклассные компоненты. Посетите сайт Акитики и посмотрите на GT-101 Комплект стереоусилителя мощности.

Сборка комплекта предусилителя

Допустим, у вас нет предусилителя PAT-4 или PAT-5 для обновления, но вы все равно хотите создать комплект предварительного усилителя. Предусилитель Akitika PR-101 имеет отличный звук, дополнительные модули фонокорректора и усилителя для наушников, а также стандартный (предварительно собранный) пульт дистанционного управления.Комплект предварительного усилителя Akitika PR-101.

Посмотреть магазин

У нас есть все необходимое, чтобы сделать ваш усилитель мощности Dynaco Stereo 120 и предусилитель PAT-4 лучше, чем новый. Это прямо здесь, в магазине. Усилитель звука модули, супер радиаторы, замена конденсаторов, замена блока питания, красивые синие фонари и даже новые ножки! Все здесь.

Опция радиатора Super Duper

В оригинальном комплекте UpdateMyDynaco использовались оригинальные радиаторы Dynaco.Этих радиаторов вполне хватило для прослушивания музыки, но немного маргинальный для использования в тяжелых условиях. Вот почему мы представили вариант радиатора Super Duper. Радиаторы Super Duper являются прямой заменой оригиналов, но имеет опорную пластину, которая вдвое толще, вместе с дополнительными ребрами 1/4 дюйма. Результат позволяет LM3886 выдавать значительную мощность 4 Ом, более чем 100 Вт!

Заказ опции Super Duper Heatsink дает дополнительные преимущества:

• Исходные модули остаются вместе.
• Сокращает время сборки более чем на 1 час.
• Охлаждение усилителя во всех сценариях нормальной работы
• По сравнению с оригинальными радиаторами, он позволяет усилителю обеспечивать большую мощность в течение более длительного времени, прежде чем сработают защитные тепловые механизмы.

Закажите вариант радиатора Super Duper в магазине UpdateMyDynaco.

Оригинальный черный радиатор слева имеет толщину всего 1/8 дюйма и не имеет ребер. Радиатор Super Duper имеет толщину 1/4 дюйма и, кроме того, имеет излучающие ребра на 1/4 дюйма.

Комплект обновления

с опцией супер-пупер-радиатора, комплектом C12UU и обновлением блока питания PSUG

Немного из истории комплекта

Многие люди собирали электронные комплекты. Heathkit, Eico и Dynaco позволяют любому собирать отличные вещи и экономить много денег. Кроме того, создание наборов было расслабляющим, познавательным и полезным. Мы здесь, чтобы сказать, что хорошие времена вернулись! MyDynaco разработал комплект для замены высокопроизводительного модуля усилителя, который позволит вам сделать ваш Stereo 120 лучше, чем новый.

Dynaco Stereo 120 был первым широко производимым мощным (60 Вт / канал) транзисторным стереоусилителем мощности. У моего дяди были Stereo 120, предусилитель PAT-4, тюнер FM-3 и громкоговорители A-25. В 1968 году это была хорошая жизнь! Мне всегда нравился внешний вид усилителя, его размер и форма. Кристально чистый кулисный переключатель с неоновой подсветкой обещал сила с ее оранжевым сиянием в затемненной комнате. Изучая инженерное дело и аналоговый дизайн, я удивлялся всем ребята из Dynaco запихнули в эти несколько транзисторов.

Улучшения усилителя

Сорок лет технического прогресса позволяют нам снижать искажения и повышать эффективность, вместе со схемами защиты, которые делают ваш усилитель почти пуленепробиваемым. Наш комплект обновлений для Dynaco Stereo 120 позволяет спасти ваш Dynaco от гибели в мусорном контейнере и сделать его лучше, чем новый! Многие старые стерео 120 имеют мертвые или умирающие модули усилителя. Комплект обновления состоит из новых модулей усилителя, которые вы создаете.Вы перерабатываете блок питания и шасси и замените старые модули усилителя новыми. Через несколько часов вы готовы слушать под мелодии на построенном вами оборудовании!

Вы можете купить модули как в комплекте, так и в собранном виде. Вам понадобится старый Dynaco Stereo 120, так как вы будете повторно использовать его шасси, силовой трансформатор и блок питания. В нашем подробном руководстве по сборке вы шаг за шагом проведете весь процесс. Это проще, чем головоломка с лобзиком, и намного веселее.

Купить комплект (или собрать и протестировать)

Комплект стоит 89 долларов. Это дает вам два комплекта модуля усилителя мощностью 60 Вт. Пара собранных и протестированных плат стоит 139 долларов. Собранная и протестированная версия в настоящее время строится на заказ, так что вам придется немного подождать, чтобы получить его. Здесь вы можете купить все варианты. Любая форма по-прежнему оставляет много удовольствия, вырывая старые вещи и вставляя новые.

Технические характеристики

• Выходная мощность: обычно 60 Вт на канал на 8 Ом до ограничения.
• Полоса пропускания: -3 дБ, полоса пропускания малого сигнала при 6 Гц и 60 кГц при нагрузке 8 Ом
• Искажения: 0,02% или меньше для любого уровня ниже ограничения 8 Ом
• Шум: 0,05 мВ типично в полосе пропускания 100 кГц, закороченный или открытый вход
• Выходное сопротивление: обычно 90 мОм, измерено на клеммах динамика, при 1 кГц

Продукты и цены

звук фонокорректора

Наши продукты и цены

Номер детали	Описание	Стоимость
TCK	Два комплекта обновления для одноканального усилителя	89 долларов США.00
TCA	Два собранных и протестированных одноканальных комплекта для обновления усилителя	139 долларов США
SHS	Два супер-радиатора	20 долларов США
набор из четырех виниловых ножек	907 Оригинальные имеют тенденцию к распаду через 40 лет.	4,99 $
PSRC	Сменные конденсаторы блока питания, для использования с наборами Updatemydynaco	15 $.00
PSUG	Обновление источника питания для регулятора, для использования с оригинальными наборами Dynaco или Updatemydynaco	$ 39,00
PSUGA	Собрание и протестированные обновления источника питания для использования с оригинальным Dynaco, или комплекты Updatemydynaco	79,00 $
СИНИЙ	Комплект синего света, для Stereo 120, PAT-4, Stereo 80 или переключателей питания SCA-80	$ 7.95
DRD4	Комплект для уменьшения искажений для PAT-4, невероятно экономичный способ уменьшить искажения на 10X	$ 5,00
TCS	Переключатель управления тональностью для PAT-4, заменяет FILTER никто никогда не использует переключатель отключения контроля тембра	10,00 $
C12XX	Для улучшения звучания басов возьмите C12 со стандартного 3300 мкФ на 20 400 мкФ	21,00 $
PAT4PWR	Улучшите звук вашего PAT-4 Предусилитель с блоком питания с электронной регулировкой	39 $.00
PAT4PWRA	Собранный и протестированный источник питания PAT-4 с электронным регулированием	$ 79,00
PAT4X	Обновление силового трансформатора PAT4 Уменьшает огромную разницу
$ 24.00
P4LSRC	Набор для улучшения PAT4 для более тихой и чистой линейной сцены.	$ 30.00
C7X2	Лучшие басы для оригинальных усилительных модулей Dynaco.	$ 25.00
RY301	Запасное реле динамика в сборе для усилителя мощности Stereo 400	$ 24.00
SCA80C9	Замена C9 для SCA80	с улучшенной емкостью 9022 для снижения шума 9022 SCA80C11	Замена C11 для SCA80, более плотный и бесшумный источник питания для секций предусилителя	$ 29,00
PAT5PWR	Модернизированный источник питания для PAT5 имеет в 100 раз лучшее регулирование и более низкий уровень шума, чем оригинальный	$ 50.00

О наборах

Качество компонентов

Модули усилителя построены на высококачественных двухслойных PC-платах FR-4. Конденсаторы критического пути прохождения сигнала имеют высокий линейность НПО или полипленочные диэлектрики. Выходной конденсатор остается очень линейным из-за постоянного напряжения смещения. Резисторы — металлопленочные, с допуском 1%.

О сборке

Конструкция комплекта состоит из трех этапов:

1. Удаление старых модулей усилителя, сохранение некоторых деталей для повторного использования.
2. Заправка и пайка новых печатных плат.
3. Монтаж новых печатных плат и завершение окончательной сборки.

В комплекте используются все сквозные компоненты. Печатная плата была специально разработана с большим расстоянием между все точки пайки, что упрощает сборку. Посмотрите наше видео на YouTube, где мы резюмируем процесс сборки.

Инструкции по сборке

Чтобы упростить процесс сборки, мы написали руководства для каждого комплекта.Нажмите на ссылки, чтобы скачать описанный пункт.

Если у вас возникли проблемы с просмотром руководств в Firefox, следующий совет может оказаться полезным. Перейдите в Инструменты => Параметры, выберите вкладка «Приложения». Прокрутите вниз и посмотрите в левый столбец («Тип содержимого»), пока не увидите записи, которые включают слова «Adobe Acrobat». В прилегающем пространстве в правом столбце («Действие») выберите «Использовать Adobe Reader (по умолчанию)».

• C7X2 и C7X2C Руководство по сборке
  • Stereo 120 — увеличивает C7 с 3300 до почти 10 000 мкФ на обоих каналах
  • Stereo 80 — увеличивает C7 с 5000 мкФ до почти 10 000 мкФ на обоих каналах
  • SCA-80 (Q) — увеличивает C7 с 5000 мкФ до почти 10 000 мкФ на обоих каналах

Разные комплекты разъемов RCA

Устаревшие руководства по сборке

Мы делаем это достаточно долго, чтобы некоторые продукты и / или версии печатных плат устарели, например.грамм. больше не доставляется. Обычно это предполагает незначительные улучшения конструкции или повышенную простоту сборки. Не обращайтесь к этим руководствам, если у вас нет более старого продукта.

Часто задаваемые вопросы

В. Сколько времени нужно на сборку?
A. Наверное, меньше 5 часов работы. Разборка занимает около 1 часа. Сборка новой платы усилителя занимает около 90 минут каждая. Повторная сборка занимает еще 90 минут.

В. Какая часть старого Stereo 120 должна работать?
А.Просто силовой трансформатор.

• Если старые стабилизатор напряжения РС-15 и конденсаторы блока питания исправны, то нужно только заменить модули усилителя.
• Если регулятор напряжения PC-15 неисправен, вы можете заменить его с помощью комплекта обновления источника питания.
• Если крышки фильтра (C9, C11 и C12) вышли из строя, их можно заменить с помощью сменного блока питания. Комплект конденсатора.
• Если вы ищете невероятный накопитель энергии, вы даже можете установить комплекты C12XX.Они могут улучшить количество низкочастотной мощности, которую выдают усилители, обеспечивая более качественные басы.

В. Какие инструменты мне нужны?
A. Как минимум вам понадобятся:

1. Паяльник в виде карандаша, 30 Вт
2. Кусачки и инструменты для снятия изоляции
3. Крестообразная отвертка и отвертка с прямым лезвием
4. Игольчатые наконечники и / или плоскогубцы
5. Бумажные полотенца и изопропиловый спирт (для очистки термопаста от старых радиаторов)

Также удобно, но не обязательно иметь:

1. Отвертка для гаек
2. Мультиметр

В.Давно не паял. Где я могу освежиться?
A. Это видео на YouTube, посвященное технике пайки.

В. Должен ли я быть гением электроники, чтобы его построить?
A. Вовсе нет. Если вы можете сохранять спокойствие и следовать указаниям, у вас не должно возникнуть никаких проблем.

В. Нужны ли мне расходные материалы, которых нет в комплекте?
A. Только изопропиловый спирт и несколько бумажных полотенец для очистки. Только будьте осторожны с бумажными полотенцами и изопропилом. алкоголь…они представляют собой легковоспламеняющееся сочетание. Мы поставляем припой и все необходимое оборудование. Ты поправишься провод и винты, которые вам понадобятся от старого Stereo 120. Мы переработали ряд деталей в обновленную конструкцию. Мы даже поставляем необходимую термопасту.

В. Могу ли я увидеть схему обновленного модуля усилителя?
A. Щелкните здесь, чтобы просмотреть схему модуля усилителя.

В. Какие существуют варианты доставки?
A. Все поставки осуществляются приоритетной почтой USPS. .

Q.Чем новый дизайн отличается или лучше оригинального?
A. Есть несколько способов. Вот краткий список:

• Старая конструкция пропускала нулевой ток покоя в выходном каскаде, что делало переходные искажения и «транзисторный звук» неизбежными. Новая конструкция обеспечивает строго контролируемый ток покоя выходного каскада, устраняя кроссоверные искажения, поэтому усилитель является прозрачным.
• В старой конструкции использовалось 8,64 Вт (120 мА) на канал, просто нагревая пару резисторов 300 Ом и все, что рядом с ними.В 1966 г. с такими дорогими транзисторами, что это был хороший выбор. Он смещает выходной каскад и обеспечивает полное ограничение выходного тока. Новая конструкция точно смещает выходной каскад и безопасно ограничивает выходной ток, сохраняя при этом почти всю эту мощность.
• Пропускная способность по мощности старой конструкции была немного ненадежной. В руководстве специально даны инструкции по быстрому проведению высокочастотных испытаний высокой мощности. чтобы предотвратить повреждение. В новом дизайне таких ограничений нет.
• В старой конструкции на пути прохождения сигнала использовалось несколько биполярных колпачков с электролитической муфтой.В новом дизайне используются только колпачки из полиэтиленовой пленки или униполярные электролиты при постоянном смещении, чтобы минимизировать все типы искажений.

Видео Выше показан процесс обновления с использованием модулей обновления

Mydynaco

В. На чем основана конструкция микросхемы?
A. Конструкция основана на LM3886 компании National Semiconductor.

В. Какого калибра провода Dynaco обычно поставляет для соединительного провода?
A. Обычный соединительный провод, используемый в усилителях, обычно был 20 AWG с номинальным диаметром проводника 32 мил.Однако провод динамика в усилителях и выходных индукторах был использован калибр 16 AWG с номинальным диаметром проводника 50 мил. Это было необходимо, потому что оригинал индукторы использовали около 6 футов провода.

В. Я не вижу здесь ответа на свой вопрос. Что я могу сделать?
A. Отправить технический вопрос

Старое против нового

На следующем графике сравнивается THD + N 1 кГц в зависимости от выходной мощности для старого (исходного) и нового (UpdateMyDynaco) конструкций.Обратите внимание, что искажения старой конструкции сначала немного увеличиваются, указывая на искажение кроссовера. Искажение нового дизайна и шум составляет примерно 1/10 от этого и плавно уменьшается с увеличением уровня. Это указывает на относительное отсутствие кроссовера. искажение. (Обратите внимание: абсолютные значения мощности могут отличаться на несколько процентов). Общее снижение THD + шум для обоих усилителей при увеличении мощности просто отражает то, что шум составляет меньшую часть выходного сигнала по мере увеличения входного уровня.

Оригинальный Stereo 120 имел значительные искажения кроссовера, видимые как увеличенное количество высоких гармоник при малых уровни выходного сигнала, вроде полватта.Этот кроссоверный дисторшн был одним из самых узнаваемых недостатков ранних транзисторные усилители. На рисунке ниже показана относительная амплитуда гармоник в исходном Stereo 120 в дБ:

Обратите внимание, что вторая гармоника понижена примерно на 60 дБ, при этом видно 20 гармоник, что указывает на классические кроссоверные искажения.

UpdateMyDynaco Stereo 120 практически не имеет искажений при выходной мощности в полВт:

Вторая гармоника ниже на 92 дБ, в то время как несколько других гармоник ниже основной гармоники более чем на 110 дБ!

В 6.25 мВт выходной мощности, разница еще больше. Первоначальные гармоники искажения кроссовера Stereo 120 уменьшились на 60-70 дБ:

UpdateMyDynaco Stereo 120 имеет гармоники в минимальном уровне шума, более чем на 100 дБ ниже уровня сигнала.

Больше стерео 120 ресурсов

Stereo 120 Технические данные и отчеты об испытаниях

Вот сканы исторических документов о Stereo 120

Stereo 120 Оригинальное руководство по сборке

Руководства по сборке updatemydynaco обычно содержат всю необходимую информацию, чтобы сделать Stereo 120 лучше, чем новый.Тем не менее, некоторые люди хотелось бы сохранить их Stereo 120 в оригинале. Вот набор PDF-файлов со сканированными изображениями оригинального руководства по сборке Stereo 120 в высоком разрешении, а также лист с правками.

Понимание дизайна Stereo 120

Мы написали несколько документов на тот случай, если вы захотите отремонтировать свой старый Stereo 120 или просто узнать больше о конструкции усилителя мощности.

Классическая ссылка на многие материалы Dynaco находится здесь:

Tubes 4 hifi специализируется на ламповых моделях для оборудования Dynaco.

Ссылки для аудио-энтузиастов своими руками (DIY)

Если вы посещаете этот веб-сайт, вам, вероятно, нравится Audio DIY как хобби.Вот несколько ссылок, которые могут вас заинтересовать:

Статьи об исторически интересных твердотельных усилителях

Stereo 120 был не единственным усилителем, сделавшим историю, вот несколько других:

Статьи об исторически интересных ламповых усилителях

Эти ламповые усилители были разработаны Хафлером и Кероэсом до появления Dynaco:

Старые разработки Audio Research и Mcintosh Design:

Веб-сайты вакуумных ламповых усилителей

На этих веб-сайтах есть интересные материалы о ламповых усилителях:

Старые каталоги Dynaco, большие файлы, красивые цветные сканы

В своих файлах я нашла несколько прекрасных старых брошюр… короткая (4 страницы) брошюра и длинная (16 страниц) брошюра. Сканы цветные, 16 страниц В брошюре 5 файлов в формате pdf со скоростью около 6 Мбит / с каждый.

Том П. прислал эти прекрасные отсканированные изображения полнострочной брошюры Dynaco 1975 года (примечание: большой файл — 13 Мбайт, 24 страницы)

Официальные документы Old Dynaco

Я наткнулся на несколько официальных документов от Dynaco, которые объясняли различные вещи в мире аудио.

Исторические данные о деталях

Трудно найти некоторую информацию о винтажных деталях.Я начал здесь сборник с нескольких полезных документов

15549 человек просматривали эту страницу

Поиск по сайту

Freefind — отличный инструмент для поиска по сайту. Ищете что-то на сайте updatemydynaco? Попробуйте!

Электронных проектных комплектов: в руки старинный 160-в-1 | автор R. X. Seger

Эта конкретная микросхема не слишком интересна в наше время, она довольно непонятна, и вместо нее доступны многие другие усилители.Можно ли заменить ИС в этих схемах операционными усилителями в конфигурации с обратной связью?

С неинвертирующим операционным усилителем: Vout = Vin * (1 + Rf / Rg).

Микросхемы операционных усилителей: 741 (популярны, но есть и новее), четырехъядерный операционный усилитель LM324N (который я спас от ИБП).

TODO: протестируйте замену LM324N в этих схемах

Ручки: управление и настройка

«Control» — это потенциометр, удобно расположенный рядом с динамиком, полезный для регулировки громкости или частоты.Я измерил 43,38 кОм на двух выводах резистора, указанном в списке деталей как переменный резистор 50 кОм. Грубые измерения с установкой дворника на каждую цифру:

• 0:45 Ом
• 1: 160 Ом
• 2: 5,4 кОм
• 3:10 кОм
• 4:17 кОм
• 5:24 кОм
• 6: 31 кОм
• 7:36 кОм
• 8: 40,04 кОм
• 9: 43,55 кОм
• 10: 43,39 кОм

Любопытно, как сопротивление почти не меняется от 9 до 10, может быть, из-за конструкции или артефакта старости.

«Tuning» — немаркированный переменный конденсатор в радиосхемах:

указано как 265 пФ в списке деталей, я измерил… 0–1 нФ и ∞ Ω. Сломанный?

Возможная замена: конденсатор с воздушной средней переменной мощностью 12–365PF марки Fudan. TODO: проверьте схему с помощью регулируемого колпачка.

Динамики

Динамик является одним из наиболее важных компонентов этого комплекта. Он обеспечивает важный результат: слуховую обратную связь для слушателя, который построил схему.Я до сих пор считаю керамические конденсаторы малой емкости «высокочастотными» из-за звука, который слышен из этого динамика при использовании в генераторе.

Он всегда подключен к выходному трансформатору (за исключением «103. Реле и зуммер динамика», где вместо этого реле используется для генерации сигнала переменного тока), хотя выходной трансформатор иногда используется сам по себе.

Хорошая возможность протестировать некоторые старые динамики, которые у меня были, используя ту же схему генератора пулемета:

Динамик указан только как «57 мм S-4565» в списке деталей, но я измерил 8.2 Ом, что выглядит примерно правильно. Все три дополнительных динамика, показанные выше, имели номинал 8 Ом и отлично работали в этой схеме.

Существует также набор наушников, обозначенный как «Наушники, кристалл с высоким Z (без цепи постоянного тока) E-0007», которые, к сожалению, больше не присутствуют в этом наборе, которым я владею.

TODO: можно ли использовать наушники сотового телефона / компьютера в качестве альтернативы?

Трансформаторы

Два небольших трансформатора:

• Входной трансформатор (желтый), TD-0097/11106069
• Выходной трансформатор (красный), TD-0136/11106077

Эти номера деталей кажутся специфичными для комплекта, не может Немного информации.Однако в Википедии: Типы трансформаторов есть некоторая информация:

Аудиопреобразователи специально разработаны для использования в аудиосхемах для передачи аудиосигнала. Они могут использоваться для блокировки радиочастотных помех или составляющей постоянного тока аудиосигнала, для разделения или объединения аудиосигналов или для обеспечения согласования импеданса между цепями с высоким и низким импедансом, например, между выходом лампового (лампового) усилителя с высоким сопротивлением и громкоговоритель с низким сопротивлением.

Измерения красного (выходного) аудиопреобразователя:

• 1.Вторичная катушка 3 Ом (выход, подключается к динамику)
• Первичная катушка 56 Ом (вход, подключается к цепи)
• 28 Ом от центрального отвода первичной катушки в обе стороны

Приходит к расчетному значению 56 / 1,3 = 43: 1 соотношение.

И на желтом (входном) трансформаторе:

• 156,3 Ом на вторичной обмотке
• 190,9 Ом на первичной обмотке
• ~ 96,1 Ом от центрального отвода

Входной трансформатор имеет расчетное соотношение витков 1,2: 1, намного ниже.

Измерение переменного напряжения на вторичной обмотке выходного трансформатора, при генерации звука с использованием проекта импульсного генератора пулемета оно измеряется в сотнях милливольт, а переменный ток — в десятках миллиампер. С другой стороны, входное напряжение составляет от нескольких вольт до десяти вольт. Цель этого выходного трансформатора теперь ясна: преобразовать высокое напряжение / низкий ток в низкое напряжение / высокий ток для управления динамиком.

Как найти трансформатор на замену? Вот что у меня есть:

Самый большой трансформатор — от микроволновой печи, следующий по величине — от ИБП, остальные — из разных источников, давно потерянных.Но здесь важно соотношение витков. Нам нужно примерно в 40 раз больше витков на первичной катушке (с центральным отводом), чем на вторичной, или, по крайней мере, достаточно, чтобы управлять динамиком.

Большинство трансформаторов, которые у меня были, либо имели низкий коэффициент передачи (включая 1,0 для изолирующих трансформаторов), либо не имели центрального ответвителя. Трансформаторы с более низким коэффициентом передачи могут быть полезны для замены «входного трансформатора» 160-в-1. Для выходного трансформатора я нашел подходящий:

• первичный 61,5 Ом, вторичный 0.8 Ом, соотношение = 76: 1

Это небольшой желтый трансформатор внизу с пятью выводами, выходящими из него (выводы представляют собой небольшие многожильные провода, поэтому он предназначен для аудио). Подключил его к цепи, и он работает нормально:

Переключатели

На основной плате есть скользящий двухполюсный двухпозиционный переключатель (DPDT). В комплект также входит ключ Морзе, просто переключатель мгновенного действия с кодом Морзе, напечатанным на базе, но в моем подержанном наборе этого не было. Вот изображение из руководства:

Фары

Лампа обозначена как «Лампа, красная 2.5 вольт, 300 мА L-0541 ”, но он хорошо светит при 3 вольтах (2xAA), как показано здесь (инструкция предупреждает, что он сгорит при питании от 9 В). Ярче, чем я ожидал, и он не перегорел за все эти годы, а может быть, его заменили предыдущие владельцы этого комплекта. Измеренное сопротивление на лампе 2,5 Ом.

В этом наборе есть еще один набор источников света, светодиодный цифровой дисплей:

Спасибо Джеффу Кейзеру за эту фотографию (из Flickr, используется с указанием авторства, обрезано), у которого либо камера получше, либо набор для чистки, чем у меня.Крупный план с каждым подсвеченным сегментом при слабом освещении:

Этот сегментированный дисплей представляет собой общий катод (отрицательный вывод), здесь он питается от 3-вольтовой батареи. Перечислен как:

Светодиодный дисплей (1,6 В мин. На сегмент, макс. 25 мА постоянного тока на сегмент, макс. Обратное напряжение 3 В) L-0541

Резисторы с проводным подключением на 360 Ом, собранные на «Печатном» Печатная плата светодиодного экрана X-7159 ”. Подробнее о моем опыте использования сегментированных светодиодных дисплеев в разделе «Разборка микроволновой печи Emerson MW8675W: спасение светодиодного дисплея », если вам интересно.В настоящее время светодиоды являются обычным явлением, а новые комплекты, такие как 300-в-1 или даже более новые, такие как различные комплекты Raspberry Pi (как я использовал в , управляемом прерываниями ввода-вывода на Raspberry Pi 3 со светодиодами и кнопками: нарастающий / спадающий фронт- обнаружение с помощью RPi.GPIO ) включает в себя множество светодиодов, но в этом комплекте была только лампа накаливания и этот скромный 7-сегментный светодиодный дисплей.

TODO: можно ли запитать левую десятичную точку?

Реле

Электромагнитное реле работает от напряжения 9 В и имеет катушку 225 Ом (R-8158).Это обычный однополюсный двухпозиционный переключатель (SPDT) с двумя выводами для катушки и тремя контактами: нормально замкнутым, общим и нормально разомкнутым. Это хорошее реле, все реле, которые я восстановил при сборке моста H -Мост из восстановленного источника бесперебойного питания , были SPST, поэтому мне пришлось использовать четыре вместо двух. Конечно, это маленькое реле не рассчитано на 220В на контактах, в отличие от ИБП.

Существуют более современные компоненты для переключения (= транзистор), но реле остается простым для понимания, поучительным простым компонентом для понимания работы схемы переключения и имеет некоторые другие преимущества.37 из 160 проектов используют реле, от самого первого (1. Электронная свеча) до логических схем (54. Логическая схема «NOR» и другие) и даже генераторы высокого напряжения (43. Генератор высокого напряжения и 44. Высоковольтный генератор. Генератор напряжения II). Я протестировал прижатие батареи 9 В к ее катушке, и она все еще работает, производя удовлетворительный щелчок.

Антенная катушка

Говоря о катушках, в разделе «радиосхемы» есть еще одна катушка:

, она указана только как «антенная катушка (с 5 выводами) CA-0619», много информации о ней найти не удалось. за исключением того, что он имеет твердый ферритовый сердечник.Он может быть поврежден и нуждается в проверке в цепи радиосвязи. TODO: измерить индуктивность, измеритель LCR

TODO: возможно ли намотать мою собственную антенную катушку, используя провод, спасенный от Открытие силового трансформатора Winsson 62–1225 ?

Измеритель

0–250 мкА, движение 650 Ом («Синяя шкала пропорциональна току измерителя. Черный — опорный сигнал»). Аналоговые измерители в значительной степени потеряли популярность с появлением цифровых дисплеев (7-сегментные или иначе). Этот входит в комплект для микроампер, у меня есть еще один для усилителей:

, но практического применения ему пока не нашлось.

Элемент CdS и солнечный элемент

Изображение предоставлено Джеффом Кейзером через Flickr

Фоторезистор CdS-кадмиевый сульфидный элемент (KC-4S, CS-0100) представляет собой датчик света. Он поставляется с «световым экраном» в форме большого пальца (отсутствует):

Доступны аналогичные компоненты, например, от Adafruit: Фоторезистор CdS с фотоэлементом. Фоторезисторы изменяют свое сопротивление в зависимости от уровня освещенности, но есть альтернативы считыванию света, такие как фотодиод, который преобразует свет в ток, как я использовал в экспериментах с интерфейсом SPI: EEPROM, Bus Pirate, ADC / OPT101 с Raspberry Pi .

«Солнечный элемент, стандартное напряжение холостого хода 2,5 В, ток короткого замыкания 29 мкА, типичный при 300 люкс» — так в списке деталей описывается солнечный элемент. Некоторые схемы в этом наборе могут полностью питаться от солнечной энергии. Для тех, кто не может:

Батарейки

Стандартный зажим для батарейки на 9 В и держатель батарей 2xAA на 3 В. Не то чтобы схемы с батарейным питанием стали чем-то неслыханным, но современные любители в наши дни часто используют сеть переменного тока, часто 5 вольт через USB-адаптер.
