Что входит в состав бюджетной аудиосистемы Odyssey Audio за $1500. Как звучит эта система по сравнению с более дорогими конкурентами. Какие технические особенности позволяют добиться высокого качества звучания при доступной цене. Стоит ли рассматривать эту систему для покупки.
Состав бюджетной аудиосистемы Odyssey Audio за $1500
В состав рассматриваемой системы входят следующие компоненты:
- Пассивный предусилитель Etesian
- Усилитель мощности Khartago
- Акустические системы Epiphany
- Акустические кабели и межблочные соединения Groneberg
Для полноценной работы системы необходимо добавить только источник сигнала, например CD-проигрыватель. Рассмотрим подробнее каждый из компонентов.
Пассивный предусилитель Etesian: простота и чистота звука
Etesian представляет собой пассивный предусилитель трансформаторного типа. В чем преимущества такой конструкции?
- Отсутствуют активные компоненты, которые могут вносить искажения в сигнал
- Нет конденсаторов и резисторов в тракте сигнала
- Минимальное влияние на звук благодаря простой схемотехнике
Конструктивные особенности Etesian:
- Три пары позолоченных входов RCA
- Проход для домашнего кинотеатра
- Регулятор громкости на основе аттенюатора Alps Blue
- Передняя панель из алюминия толщиной 9.5 мм
- Внутренняя проводка кабелями Groneberg
- Резиновые ножки для поглощения вибраций
Предусилитель доступен в различных цветах анодированного алюминия для передней панели.
Усилитель мощности Khartago: достаточная мощность и качественная элементная база
Khartago — это усилитель мощности на биполярных транзисторах. Его основные характеристики:
- Номинальная выходная мощность 110 Вт на канал
- Коэффициент демпфирования 500
- Трансформатор питания 400 ВА
- Общая емкость фильтрующих конденсаторов 60000 мкФ
- Четыре пары согласованных транзисторов Sanken на канал
- Работа в классе A до 5-10 Вт, затем переключение в AB
Конструктивные особенности Khartago:
- Массивные радиаторы для эффективного охлаждения
- Выходные клеммы WBT Topline
- Внутренняя проводка кабелями Groneberg
- Передняя панель из алюминия толщиной 9.5 мм
Усилитель основан на схемотехнике более дорогой модели Stratos, отличаясь в основном блоком питания и системой охлаждения.
Акустические системы Epiphany: компактность и качественное звучание
Epiphany — это двухполосные полочные акустические системы с фазоинвертором. Их основные характеристики:
- Твитер: 0.75-дюймовый мягкий купол Seas
- НЧ/СЧ-динамик: 5.5-дюймовый бумажный диффузор Tang Band
- Частота раздела кроссовера: 4 кГц
- Фильтры: 3-го порядка для ВЧ, 2-го порядка для НЧ/СЧ
- Корпус из МДФ с наклонной передней панелью
В кроссовере используются пленочные конденсаторы Solen и Bennic, катушки с воздушным сердечником, а также проволочные резисторы.
Кабели и межблочные соединения Groneberg: качественные материалы по доступной цене
Особенности кабелей Groneberg:
- Проводник из бескислородной меди чистотой 99.99%
- Диэлектрик из ПВХ
- Гибкая синяя внешняя оболочка
- Позолоченные разъемы RCA для межблочных кабелей
- Позолоченные разъемы типа «банан» для акустических кабелей
Звучание системы: качество, сравнимое с более дорогими решениями
Автор отмечает, что для полного раскрытия потенциала системе требуется длительный период прогрева:
- Усилитель Khartago: 100-200 часов
- Предусилитель Etesian: 200-400 часов
После прогрева система демонстрирует следующие качества звучания:
- Нейтральный, сбалансированный тональный баланс
- Хорошая детальность и разрешение
- Широкая и глубокая звуковая сцена
- Точная локализация инструментов
- Динамичный, энергичный звук
- Достаточная мощность для большинства помещений
Автор сравнивает звучание с системами стоимостью $5000-7000, отмечая, что разница не столь велика, как можно было бы ожидать.
Сравнение с конкурентами в ценовом диапазоне
Автор проводит сравнение с другими системами в ценовом диапазоне $1500-2000:
- NAD C352 + PSB Image B25
- Rotel RA-02 + B&W DM602 S3
- Cambridge Audio Azur 640A + Monitor Audio Bronze B2
По мнению автора, система Odyssey Audio превосходит конкурентов по следующим параметрам:
- Более нейтральный и сбалансированный звук
- Лучшая детальность и разрешение
- Более точное позиционирование инструментов
- Более широкая и глубокая звуковая сцена
- Более динамичное и энергичное звучание
Технические особенности, обеспечивающие высокое качество звучания
Рассмотрим ключевые технические решения, позволяющие добиться высокого качества звука при доступной цене:
- Пассивный предусилитель без активных компонентов в тракте сигнала
- Мощный блок питания усилителя с большим запасом по току
- Использование согласованных пар транзисторов в выходных каскадах
- Работа усилителя в классе A на малых мощностях
- Качественные компоненты в кроссоверах акустических систем
- Использование динамиков от проверенных производителей (Seas, Tang Band)
- Применение кабелей из бескислородной меди высокой чистоты
Возможные недостатки системы
Несмотря на общее положительное впечатление, автор отмечает некоторые потенциальные недостатки:
- Длительный период прогрева компонентов
- Ограниченный набор входов на предусилителе
- Отсутствие балансных входов/выходов
- Невозможность апгрейда отдельных компонентов без потери синергии
- Ограниченный выбор цветовых решений для корпусов
Рекомендации по использованию системы
Для получения максимального качества звучания автор дает следующие рекомендации:
- Использовать качественный источник сигнала (CD-проигрыватель или ЦАП)
- Обеспечить хорошую виброизоляцию компонентов
- Правильно расположить акустические системы в помещении
- Использовать качественные стойки для аппаратуры и акустики
- Применять качественные сетевые кабели и фильтры
Выводы и рекомендации по покупке
Подводя итоги, можно сделать следующие выводы о бюджетной системе Odyssey Audio:
- Предлагает качество звучания, сравнимое с более дорогими системами
- Обеспечивает сбалансированное, детальное и динамичное звучание
- Имеет запас по мощности для большинства помещений
- Использует качественные компоненты и технические решения
- Требует длительного прогрева для раскрытия потенциала
Автор рекомендует рассмотреть эту систему к покупке тем, кто хочет получить качественный звук, не переплачивая за бренд. Система Odyssey Audio может стать отличной стартовой точкой для погружения в мир высококачественного звука.
Усилитель Одиссей 010 стерео — схема, внешний вид, фото

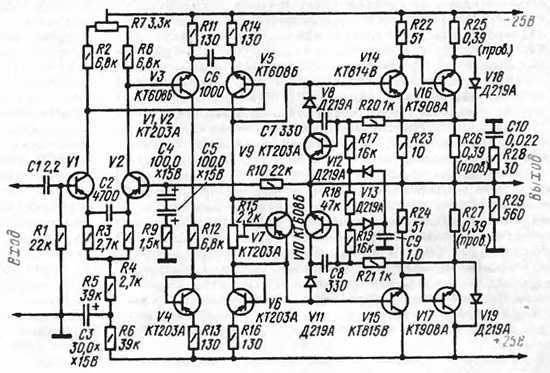

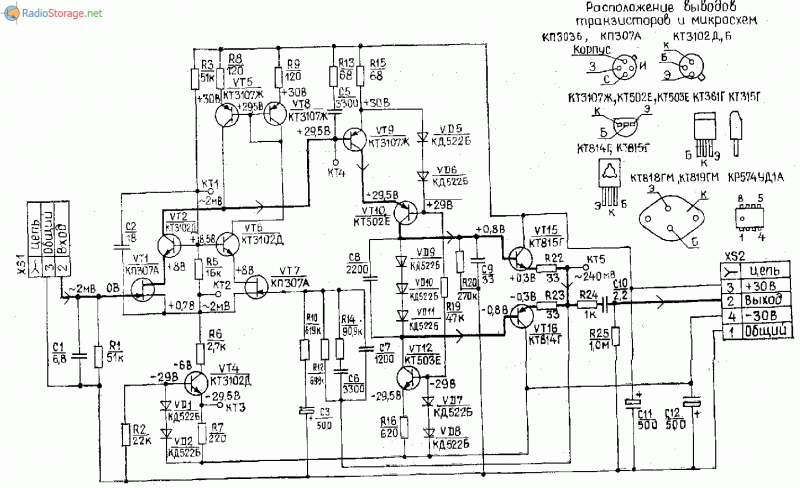

Усилитель Одиссей-010 стерео. Принципиальная электрическая схема усилителя и его блоков, фото и внешний вид устройства. Материал будет полезен для тех кто хочет отремонтировать или модернизировать усилитель мощности.
Усилитель мощности низкой частоты «Одиссей-010 стерео» выпускался киевским предприятием «Радиоприбор» начиная с 1984-го года. Достаточно массивный корпус устройства (16 кг веса), в котором размещены стереофонические усилитель мощности, регуляторы громкости и тембра, а также селектор входов.
В выходных каскадах усилителя использованы мощные кремниевые транзисторы: КТ818ГМ и КТ819ГМ.
Добрый день, уважаемые читатели. Под катом Вас ждет обзор на самодельный усилитель мощности класса Т. Кому интересны качественные китайские киты для усилителей, прошу под кат. Я уже знакомил читателей с моими самодельными усилителями на китайских китах (тут и тут), теперь же захотелось усилитель мощнее и более функциональный, на перспективу.
Условия были мощность около 100 Вт, несколько входов, пульт, простой темброблок.
Обзор составных частей:
Плата усилителя на ТА 3020 Tripath
Цена в заголовке обзора. Ссылка на ebay
Трек и упаковка
Упаковка надежная:
В комплекте сама плата (без четырех конденсаторов в питании) и изоляционные прокладки из номакона на 5 транзисторов: Полностью укомплектованная плата сильно дороже. Но все же ценник на «цифровые» усилители ниже, чем на аналогичные по мощности транзисторные.
Даташит TA3020 Как видим заявлены очень хорошие параметры:
Еще про микросхему TA3020 Микросхема довольно старая, но продается до сих пор, хотя фирмы Tripath уже отдельно и не существует. Размеры платы: 185х115 мм — реально здоровая! Фото поближе:
Качество пайки и компонентов стандартное для китайских плат.
Фото снизу
Для работы усилителю необходимо два вида переменного напряжения: сдвоенное 35-45 В до 12 A и 12 В 1 A. Транзисторы irfp4227.
На плате есть реле для защиты выхода на акустику. Поставил конденсаторы по питанию 22000 мкФ 63 В.
Плата плавного пуска
Ссылка на ebay Цена 12$
Трек и упаковка
Эта плата обеспечивает плавную подачу сетевого напряжения на силовой трансформатор усилителя, актуально это при использовании мощных трансформаторов и больших емкостей в блоке питания.
Снизу ничего интересного
Размеры платы: 90х60х25 мм, продается уже спаянная. В комплекте ответные части к разъемам. Заявлена коммутация до 2 кВт, время задержки около 3 сек.
Поближе силовое реле
Описание работы
NTC-термисторы (ограничители пускового тока) обычно включаются во входные цепи источников питания, последовательно, для ограничения пусковых токов. Их применение в импульсных источниках питания обусловлено желанием защитить конденсаторы фильтра, выпрямительные диоды и другие детали. При включении устройств в сеть, термистор оказывает высокое сопротивление пусковому току, значит, на нём “падает” большое напряжение, которое обусловливает большой ток через термистор, мощность, выделяемая на термисторе быстро разогревает его и приводит к резкому падению его сопротивления, падение напряжения на термисторе стремится к нулевому (но нулевым, при включенной нагрузке никогда не будет, иначе, термистор остынет и процесс “старта” повторится — появится своеобразная “генерация”), термистор, ограничив пусковой ток, отключается.
Недостаток в том, что есть ограничение на время повторного срабатывания, небольшое, но есть.
Плата цифрового регулирования громкости и селектора входов
Ссылка на ebay Цена 37 $
Трек и упаковка
Упаковка надежная: картонная коробка, каждая плата в пупырке и переложены пенопластом.
Что же умеет это устройство? — Селектор входа на 4 канала (можно подключить к примеру плеер, компьютер, телевизор, cd ), 80 шагов регулировки громкости, регулировка низких и высоких частот, регулировка баланса индикация всего этого выводится на дисплей. Для каждого входа запоминает настройки. Есть так же ПДУ и многооборотный энкодер, которыми эти функции дублируются. Плюс ко всему заявлены низкие искажения. Кстати, доплатив 5$ можно получить дополнительную плату для включения усилителя с этого пульта. Даташит на основной чип LC75342
Регулировки
Устройство состоит из двух плат и энкодера ну и соединительных проводов естественно.
Размеры основной платы: 80х100х35 мм.
Питание необходимое: 12-15 В постоянного или 10-15 В переменного напряжения. Там же расположены 4 пары входных гнезд и выход сигнала на усилитель.
Размеры платы дисплея: 48х120х34 мм. Видимый размер дисплея: 14х64 мм. От платы до дисплея 24 мм. Дисплей двухстрочный, подсветка любимая у китайцев — ярко голубая. Пульт (по class=»aligncenter» width=»800″ height=»656″[/img] Кнопки все одинаковые, что не совсем эргономично. Батарейки cr2025 не было.
Тестовый запуск
прошел успешно, по ходу так же выяснилось что устройство при подаче питания включается только с пульта. Для тех, кого подобное заинтересовало, но данное устройство кажется навороченным — есть альтернатива китайские киты на PGA2310. Тоже неплохо, хотя и не так функционально.
Альтернатива
Доработка корпуса:
Достался мне по случаю усилитель Одиссей У-010 в состоянии плачевном — вместо мощника поделка на тда 7294, корпус в царапинах и ржавчине.
Было
Доработка передней панели
В передней панели куча отверстий:
Заделываем их тканью с эпоксидкой, спереди шпатлюем.
Внутри много свободного места — то что нужно для мощного усилителя.
Трансформатор доработал — залив пол литра горячей эпоксидки, чтобы не гудел.
Трансформатор
Напряжения вторичной обмотки 36 В – мощности примерно 250 Вт. И слаботочная вторичка 8 В. Красим с грунтовкой из баллонов, ставим фурнитуру — вот что получается:
Доработанный корпус
К фурнитуре усилителя, помимо разъемов, входит сетевой фильтр электромагнитных помех, он же и розетка с выключателем и предохранителем заодно:
Покупал тут aliexpress.com/item/10A-power-EMI-filter-CANNY-WELL-EMI-CW2B-10A-T/757701381.html $8.80 год назад. Кнопка с синей подсветкой отсюда. На переднюю панель усилителя пришлось сделать дополнительную накладку, чтобы толковей разместить экран:
Крепление экрана
Экран упирается в кусочек оргстекла.
Вообще механической работы по доработке корпуса было проделано очень много. Сборка общая:
Набросал функциональную схему:
На схеме: 1.
Фильтр электромагнитных помех. 2. Силовой трансформатор. 3. Дополнительный трансформатор. 4. Плата плавной подачи напряжения. 5. Кнопка включения с подсветкой. 6. Плата усилителя. 7. Силовые конденсаторы. 8. Радиаторы. 9. Транзисторы усиления. 10. Микросхема TA3020. 11. Плата селектора входов. 12. Экран селектора входов. 13. Энкодер для управления громкостью и входами. 14. Вход сигнала. 15. Выход на акустику.
В итоге около 130 Вт на 6 Ом при КНИ 1%. КНИ на 50 Вт 0,03.
Звук в сравнении с усилителем на LM3886 чуть менее детальный, но с такой мощностью это простительно. А по тональному балансу все равномерно. Акустика.
В процессе измерений и копаний в работающем усилителе спалил главную микросхему TA3020 (((, заказал новую, как приедет — продолжим тестирование.
Спасибо за внимание! Всем добра!
Усилитель одиссей 010 стерео — схема, внешний вид, фото
Одиссей-у-010. Краткий обзор и впечатления
ОДИССЕЙ-У-010, описание и технические характеристики здесь.
Это мой первый «советский усилитель», с которым связано немало воспоминаний и еще больше пропущенной музыки так сказать. На данный момент он не является основным, да и дополнительным его тоже не назовешь. Можно его продать за не плохие деньги. Но ностальгию нечем не заменить, вот так и стоит на заслуженной пенсии, лишь иногда работая.
Достался он мне в очень хорошем состоянии, практически в «нулевом». Ни разу не паяный и что самое главное — полностью рабочий. Мощный и минималистический на вид, отбивая слабым отблеском передней алюминиевой панели в матовом черном кожухе, он так и говорит, что способен на больше, чем кажется. Веся больше пуда, он оставляет далеко позади «новодельные» усилители, вместе с так названным комплектом акустики хай-фай, сгруженным в одну коробку и докинутым сверху DVD-плеером. Но оно и понятно, сам транс имеет приличные габариты, размеры которого вылезают за пределы усилителя, выдавливая под него в дне специальное место. Железная рама, цельная алюминиевая литая панель с такими же регуляторами.
Дополняют общую картину два не слабых радиатора под выходные транзисторы и один с блока питания.
О звучании можно написать еще больше, чем о виде, но делать этого не стану, обойдемся по минимуму, но конкретно. В общем, мое мнение совпадает с большинством чужих, говоря о том, что данный усилитель имеет таки резкие средние и высокие частоты, но это хорошо компенсируется отличным басом, мощность которого бьет тяжелым копытом в грудь, но по-братски. НЧ динамики прекрасно контролируются, работая не в таком длинноходном варианте, как с другими усилителями. Не смотря на не самые лучшие СЧ и ВЧ, он все-таки дает детальность и что самое главное, натуральность в звучании. По большому счету, если все устраивает в нем, то можно и не парится, а вот если уже услышали что то получше, то тут уже приходится признать факт на лицо. Например, я сейчас слушаю Optonika SM-1515, после месяцев прослушивания я включил Одиссей и услышал, какая же каша и грязь с него идет, а баса как ни странно очень мало.
К минусам также хотелось бы отнести гудящий трансформатор, который слышно, даже если музыка играет тихо. Плюс каналы с фоном, причина плохая разводка, да и экрана нету там где он должен быть. Ну и напоследок, усилитель имеет плохие печатные платы, плохие в том смысле, что работать с ними неудобно. Небольшой перегрев паяльником и дорожки начинают отваливаться.
Работает до сих пор. На ремонте он так и не побывал, но профилактику все же не избежал. Заменил в нем все электролиты на новые и выбросил коробку с фонокоректором, которая абсолютно не нужна для меня. Была еще идея полностью сделать его линейным, с одним входом и выходом, без всяких лишних переключателей, поставить экранированные провода, проварить транс в парафине, отбросить все лишнее, но пока что она так и осталась мыслями в голове. В будущем все же планирую довести его до ума.
Измерял его по АЧХ. Жаль, что тогда не посмотрел, что у него больше 20 кГц делается, приборы позволяют видеть все грехи аж до 620 кГц, а нести его обратно на измерения, очень тяжелый труд я вам скажу.
Но как только, так сразу это сделаю, выложив информацию в этой статье. На картинках все видно, все написано. Но все же немного расскажу. В полосе 20 — 20000 Гц имеет неравномерность АЧХ в 3 дБ, но завалы только на краях диапазона. Измерял я следующим образом. За точку отсчета была взята частота 1000 Гц с показанием 0 дБ, и прогнав его по всему диапазону, построил АЧХ. Может и не совсем правильно, но пока что так.
Также АЧХ тонкомпенсации, вернее то, что она делает:
Продолжение
Статья специально подготовлена для сайта ldsound.ru

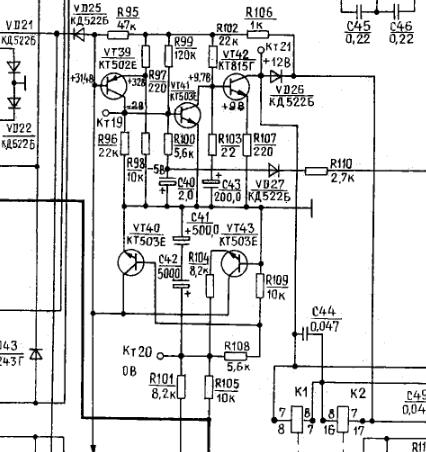

Принципиальная схема усилителя
Приведена структурная схема включения блоков усилителя, принципиальные схемы каждого из блоков, а также примечания по применяемым деталям в схемах для блоков усилителя.
Рис. 1. Структурная схема соединения блоков усилителя. Коммутатор: А1; Блок усилителей корректирующих: А2; Усилитель предварительный: АЗ; Блок питания: А4; Усилитель мощности: А5;

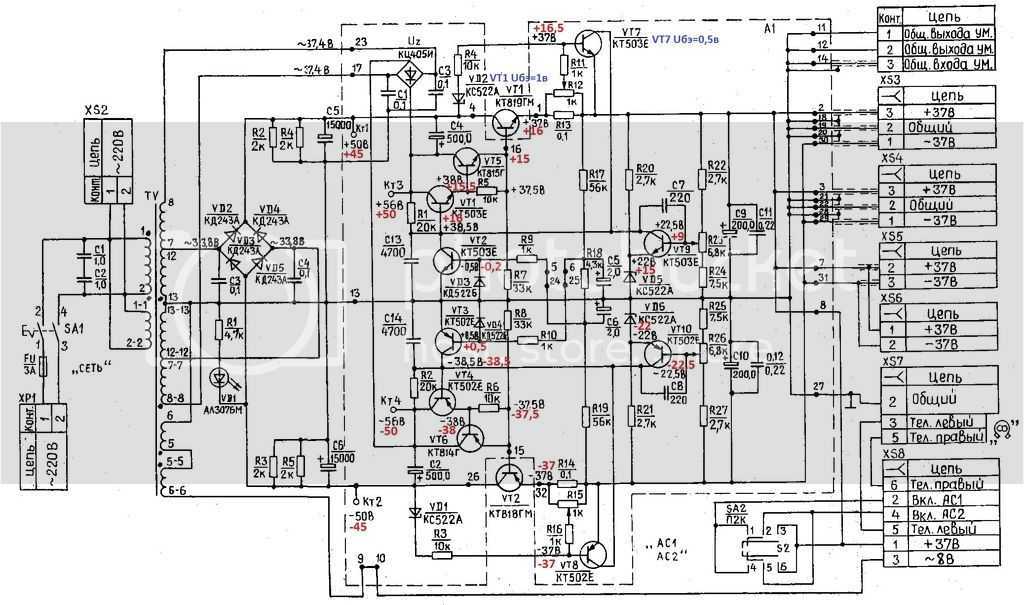

Ниже приведена принципиальная схема блока питания (А4) усилителя мощности Одиссей-010.
Рис. 2. Принципиальная схема блока питания усилителя мощности Одиссей-010 стерео.
Рис. 3. Принципиальная схема блока со сглаживающими конденсаторами.
ВНИМАНИЕ! В блоке питания А4 возможна замена конденсаторов С5, С6 типа К50-37 на К50-24. При этом в схему фильтра блока питания внесены следующие изменения
Блок питания:
- Предохранитель плавкий: FU.
- Переключатель ПКН41-1: SA1; П2К-Н-1-2: SA2;
- Резисторы МЛТ-1: R1; МЛТ- 2: R2 — R5;
- Розетки штепсельные У86-КСМ: XS1 — XS2;
- Розетки СНО 46-Зр: XS3-XS6;
- Соединитель ОНЦ-ВГ-4-5/І6-Р: XS7;
- Конденсаторы К73-17: C1 — С4; К50-37: С5 — С6.
Стабилизатор А1:
- Резисторы МЛТ-0,125: R3- R6; R9 — R11, R16 — R19;
- МЛТ-0,25: R1 — R2, R20 — R22, R24 — R25; R27;
- МЛТ-0,5: R7- R8;
- СПЗ-38а: R12, R15, R23, R26;
- Конденсаторы К73-17: С1, C33, СП — С12;
- К50-16: С2, С4 С5-С6, С9 — С10;
- КТ-1: С7, С8, С13, С14.
Рис. 4. Схема коммутатора (А1) усилителя Одиссей-010 стерео.
Рис. 5. Схема блока усилителей корректирующих (А2) усилителя Одиссей-010 стерео.
Усилитель корректирующий:
- Вилка СНП40-ЗВ: ХР1, ХР2,
- А1, А2; ХР5, ХР6;
- СНП-40-4В: ХР3, ХР4.
- Резистор МЛТ-0,5: R1 — R4;
- Соединитель ОНЦ-КГ-4-5/16Р: XS1;
Рис. 6. Схема усилителя корректирующего A1, А2.
Детали:
- Резистор МЛТ-0Д25а: Rl -RIO ,R12 -К25*,
- Конденсатор КТ-1: Сі, С2, С9;
- К73-17: C10;
- К73-9: С5, С6, С7, С8;
- К50-16: C3, СП, С12;
- Розетка СНП-40-ЗР: XS1;
- СНП-40-5Р: XS2;
Рис. 7. Схема усилителя предварительного (АЗ).
Детали:
- Резистор МЛТ-0,125: R1, R2, R4 — R21; R23-R34, R36 — R42,
- Вилка СНП40-ЗВ: ХР1 — ХР3;
- R44 — R47, R49 — R63, R66, R67;
- К73-9: С5 — С10, С23 — С26, С41, С42, С47, С48;
- МЛТ-2: R64; R65;
- Конденсатор КТ-1: С3, С4, С15, С16, С29, C30, С43, С44;
- Блок резисторов: R3, R22, R35, R48.
- К50-6: С17, С18, С27, С28, С37, С38, С49, С50;
- Конденсатор К73-17: С1, С2, С11 — С14, С19 — С22, С31 — С36, С3, С51, С52; С40, С45, С46;
- Переключатель П2К : SA1, SA2;
Рис. 8. Принципиальная схема усилителя мощности (А5) Одиссей-010 стерео.
Усилитель мощности, детали:
- Розетка CH046-3p: XS1; XS3; XS12;
- ОНЦ-ВГ-4-5/16-Р: XS2;
- Индикатор уровня А1, детали:
- Резистор МЛТ-0,125: R1, R3, R5, R6, R8 — R12, R14, R16, R17, R19, R20, R22-R32, R34;
- МЛТ-0,25: R2, R4, R21;
- МЛТ-0,5 : R15, R18.
- СП3-38а: R7, R13, R33;
- Конденсатор К50-16: С1 — С5, С8 — С11;
- КТ-1: С6, С7;
- Валка СНП40-ЗВ: ХР1, ХР2.
Усилитель А2:
- Резистор МЛТ-0,125: R1, R3 — R12, R15 — R20, R23 — R33, R35 — R36, R38, R40, R41, R44, R45, R47 — R50, R53 — R74, R83 — R86, R91 — R97, R99, R100, R102 — R104, R106, R108 — R110
- МЛТ-0,25: R13, R14;
- СПЗ-38: R2;
- МЛТ-250: R34, R37, R43, R46, R51, R52, R75-R78, R98, R101, R105
- МТ-1: R107, R112, R114;
- МТ-2: R87, R88, R111, R114;
- СГ-1 В: R21, R2. 2, R39, R42;
- С56М: R79 — R82, R89, R90, R117 — Rl20;
- Конденсатор КЗ-17: С1, С2, С35, C36, C39, С44-С49;
- 73-9: С21, С22, С24, С27;
- К-16: С3, С4, С7 — С10, С13 — С18, С37, С38, С40 — С43;
- Т1: С5 ,С6, С11 , С12, С19 ,С20 С23 ,С25 С26 С28 — C34, С53.
- Реле РC-6: К1, К2;
- Катушка индуктивности: LL1, LL2;
- Вилка СНП-3В: ХР1, ХРЗ;
- СПП — 6В: ХР2;
2, R39, R42;Примечания к принципиальной схеме:
- В усилителе могут быть установлены комплектующие изделия других типов и номинальных значений, не влияющие на технические параметры и качество усилителя.
- Режимы блока питания приведены при отсоединенной нагрузке.
- Режимы платы индикации приведены при перегрузке усилителя мощности — свечения индикаторов перегрузки и уровне входного сигнала индикатора уровня А1 — 30 мВ.
- Режимы по постоянному току измерены ампервольтметром Ц4311, по переменному току электронным вольтметром B3-39.
- Значения режимов могут отличаться от указанных на ±15%. Выходные напряжения стабилизатора блока питания могут отличаться от указанных на ±1,5%.
- Приведенные режимы измерены на частоте сигнала 1000 Гц при крайнем правом положении регулятора громкости и среднем положении остальных регуляторов.
- Элементы, обозначенные *, могут подбираться при настройке.
Выходные напряжения стабилизатора блока питания могут отличаться от указанных на ±1,5%.Подготовлено для сайта RadioStorage.net .
|
июль 2005 г.
Давным-давно в далекой-далекой галактике я делал обзор Одиссеи. Когда я, наконец, сел на шоу и послушал оборудование Odyssey, оно
было похоже на надевание старого, удобного домашнего халата. Все о звуке
Снаряжение Odyssey вернуло чувство комфортного знакомства. Смотрите, еще в
В конце 70-х я перешел на твердотельные накопители, как и многие другие в мире. Для меня,
это было мощное биполярное оборудование Spectro Acoustics. Я счастливо жил с этим
до 90-х, когда меня снова укусила ошибка высокого класса. просто так бывает
что мое старое оборудование Spectro имеет ту же биполярную топологию, что и Odyssey Клауса
линия, отсюда и искажение времени высокой четкости, которое я чувствовал. Вернувшись на то же шоу, Клаус представил мне свой (тогда) новый бюджет. Система. Он состоял из пассива; трансформаторный предусилитель средней мощности полупроводниковый усилитель, динамики Epiphany и его акустические кабели Groneberg и межсоединения. Все, что вам нужно сделать, это добавить достойный источник, и вы в бизнес. Я был чертовски впечатлен тем, что услышал. С тех пор я хотел проводить больше времени с Бюджетной системой, и мое желание, наконец, сбылось. Большую часть последних месяцев я играл с этим очень доступный набег на элитную сферу. Прежде чем я углублюсь в подробности о том, как звучит система, позвольте мне рассказать обо всех подробностях того, что вы получаете за систему Odyssey за 1500 долларов.
Предусилитель Etesian Etesian — пассивный предусилитель. Для тех, кто не знаком с пассивным
предусилитель, этот тип конструкции использует трансформатор для повышения напряжения от
ваш источник (ваш проигрыватель компакт-дисков или что-то еще), который видит ваш усилитель. Переходя к физическим аспектам предусилителя, Odyssey предлагает вам три комплекта.
стандартные позолоченные входы плюс проход для домашнего кинотеатра на задней стороне
Единица. Регулятор громкости — приятно звучащий аттенюатор Alps Blue. Не уверен если
вы заметили, но эти большие ручки гудка на передней панели устройства прочные
алюминий. Как видите, Клаус предлагает несколько иной стиль. Его Лицевые панели super think бывают разных цветов. Блок у меня есть вот этот крутой Красный но он же предлагает стандартный матовый алюминий, Синий, Желтый, зеленый, черный, фиолетовый и другие. Когда мы осматриваем предусилитель изнутри, первое, что бросается в глаза
уведомление. плата ПК. Это та же плата, которую он использует в операционных усилителях.
Предусилитель Темпест. Печатная плата приятная и крепкая, с прилично толстыми дорожками.
Плата лишена всех своих активных компонентов для использования в Etesian.
дизайн. Остался только пи фильтр для регулировки трансформаторов 15 вольт
вторичные обмотки, которые используются для питания переключающих реле.
Усилитель Хартаго Конструкция корпуса Hartago аналогична предусилителю Etesian. вплоть до сплошной алюминиевой лицевой панели толщиной 3/8. Опять же, вы можете выбрать из различных анодированных цветов для вашей лицевой панели. Переход к задней части amp, вы увидите пару симпатичных крепких соединительных столбиков WBT Topline. Вдоль стороны Это стандартная пара позолоченных входов RCA. У вас также есть стандартный IEC штепсельная вилка, так что вы можете играть с различными шнурами питания. Троллинг
внутри Хартаго снова обнаруживается хорошо продуманный дизайн планировки. трансформатора питания более чем достаточно для 110 Вт номинальной мощности
мощность при 400 ВА. Конструкция блока питания представляет собой полностью регулируемый пи-фильтр и использует
один мостовой выпрямитель на 35 ампер. Когда я немного присматриваюсь к частям, там
две пары выходных конденсаторов номиналом 15 000 мкФ, которые были изготовлены для
по Одиссею. Это дает вам в общей сложности 60 000 мкФ фильтрующей емкости для
усилитель звука. Когда вы смотрите на окружающую конкуренцию этому усилителю, очень
немногие компании предлагают такой большой запас мощности по этой цене. По очереди,
Вы можете быть уверены, что когда вы начнете крутить его, усилитель не превратится в
флаббер. Транзистор выполняет функции входного каскада усиления. Конструкция этого усилителя класс А/АВ. Для первых 5-10 Вт этот усилитель работает в режиме класса А, при котором В этот момент он переключается на класс AB. Помимо слегка консервативной номинальной выходной мощности 110 Вт на канал, этот усилитель обеспечивает коэффициент демпфирования 500. Этого должно быть более чем достаточно, чтобы держать поводья натянутыми. все, кроме самых требовательных динамиков (не забудьте выбрать размеры кабелей динамиков соответственно, чтобы вы не убили фактор демпфирования). Весь внутренний динамик и небольшая сигнальная проводка (опять же) попадает на линию Гронеберга. Конструкция усилителя Khartago основана на хорошо зарекомендовавшем себя усилителе Stratos. Основные различия между Стратосом и Хартаго заключаются в общей площади радиаторы и блок питания. В остальном эти два усилителя по существу то же самое вплоть до их голоса.
Мини-мониторы Крещения У нас есть
просто наткнулся на мою любимую часть этой системы, динамики. Как вы можете видеть на рисунке выше, передняя панель имеет наклонную переднюю часть для
синхронизация драйверов. Шкаф изготовлен из МДФ и поставляется в
Ваш выбор отделки шпоном. У меня есть пара с черным виниловым покрытием. На
сзади порт и одна пара стандартных позолоченных переплетных штифтов.
Кабели и межкомпонентные соединения Groneberg Кабели и межблочные кабели Groneberg представляют собой стандартные бескислородные кабели типа «четыре девятки». медный дизайн. Диэлектрик, используемый на проводе, представляет собой стандартный ПВХ. который обернут гладкой и гибкой синей курткой. В межкомпонентных соединениях используется красивый позолоченный разъем RCA, ожидать. В кабелях динамиков используется позолоченный штекер типа «банан».
Звук (наконец-то) Получив хорошо упакованную бюджетную систему, я установил ее в наш запасной
спальне, подключил дрянной DVD-плеер, который я использовал как проигрыватель компакт-дисков,
CD, нажмите «Повторить» и дайте ей поесть. Здесь применяются все обычные нарушения правил. Не
ожидайте, что система будет звучать великолепно прямо из коробки. Хартаго нуждается в
приличных 100 до 200 часов, чтобы сгладить. На прошлое Рождество я решил устроить праздник у себя дома. я
оказалось, что у меня есть довольно классная экипировка для обзора, поэтому я поставил несколько разных
системы в нескольких комнатах моего дома. В одной из небольших комнат я установил
Бюджетная система Одиссея. Как вы можете видеть на картинке выше, я шлепнул
прямо в обычную запасную спальню (10 x 12 футов). я даже не удалял
телевизор, я просто накрыл его тяжелым шерстяным мексиканским одеялом. я подключил
старый проигрыватель компакт-дисков ADC 16/2R в качестве источника. Затем я взял несколько тяжелых подушек и положил
их в углах за динамиками, чтобы действовать как импровизированные басовые ловушки. Лично я был поражен тем, насколько хорошо звучат системы. На самом деле, моя жена и я использовал эту систему, чтобы проигрывать рождественскую музыку на протяжении всех праздников. звучало так впечатляюще. Когда все ребята пришли на наш праздник, вместе, они казались довольно впечатленными пятью (или около того) системами, которые я установил вверх. По мере того, как полдень переходил в вечер, я замечал все меньше и меньше в главных подвальных комнатах для прослушивания, где было все сверхдорогое оборудование. Затем я услышал, как один из парней сказал кому-то: «Чувак, ты поднялся наверх? еще не слышали о системе Odyssey? Вы нужно чтобы!» Тебе нужно кое-что понять. Локально мы кучка хардкорных трубок
фанатики. Почти у каждого из парней есть полностью трубная система, сверху донизу.
Этот комментарий был сделан парнем, который использует модифицированные усилители Аронова. После праздников я перенес систему обратно в мою главную комнату для прослушивания.
Вместо самодельного проигрывателя компакт-дисков ADC я выбрал свой AH! Нджоэ Тджоб
добавить немного лампового аромата в систему. Когда я снова прослушал эту систему,
в этом было что-то очень привлекательное. Звук огромный. Я знаю
от того, что я живу с моими Богоявлениями в течение последних трех лет, что у них есть много дел.
поделайте с этим, но есть больше к этому слуховому уравнению. Во-первых, эти маленькие
динамики легко погружаются в 40-е (в помещении подходящего размера). Звуковая сцена, которую создает эта система, лучше многих, многих мега-бакс систем я слышал. Богоявления абсолютно исчезают внутри комната. В этом дизайне Алена Курте есть действительно что-то . звуковая сцена, проецируемая системой, легко находилась в трех-четырех футах от динамики. Затем звук открывается, чтобы показать глубину и место, как немногие другие. Из записанных нюансов, которые позиционируют себя похороненными в дальних углах студии звукозаписи к точному размещению исполнителей во время запись с минимальным микрофоном, Odyssey Budget System раскрывает их все. Несмотря на то, что (локально) мы заядлые ламповые головы, каждый из нас влюбился
со звуком его твердотельного механизма. Хартаго в сопровождении пассивного
pre и кабели Groneberg давали прекрасные звуки. Есть ли у меня серьезные претензии к этой сверхдоступной системе? Нисколько.
Может ли он сделать несколько вещей лучше? Конечно. Может быть, предварительный может быть немного больше
открытое звучание, но если учесть, что это жалкая цена в 350 долларов, вы не могли бы спросить
это делать больше. Усилитель мог бы (возможно) использовать немного больше запаса мощности или, может быть,
немного больше утонченности, но опять же, за 775 долларов этот усилитель — абсолютная кража. В конце концов, я и все, кто слышал эту сверхдоступную систему, были
чертовски впечатлен. Не только из-за разумной стоимости, но и из-за великолепного звучания.
музыка. Если вы являетесь поклонником твердотельного оборудования, это может быть как раз то, что вам нужно.
переулок. Бюджетная система Odyssey — очень доступный способ
аудиофильская сцена. Я должен представить, что если вы купите эту систему, вы можете
никогда не хочу обновлять его (за исключением добавления саба для самого глубокого из
бас). Как я уже упоминал ранее, эта система была похожа на старую удобную халат. Биполярный звук, исходящий от бюджетной системы Odyssey, вернул меня назад. до моих твердотельных дней, за исключением того, что это было лучше. Тоже не мало, это лучше на дрожжах. Клаус перенес доступное твердотельное оборудование на новый уровень. совершенно новый уровень. Если вы ищете твердотельное оборудование с великолепным звучанием, я очень рекомендуем позвонить Клаусу (или одному из его мировых дистрибьюторов). Клаус предлагает 30-дневное домашнее прослушивание с возвратом денег. Его усилители и предусилители поставляются с беспрецедентная 20-летняя гарантия. Клаус также предлагает кредит на полную стоимость, когда вы перейти на один из следующих уровней экипировки. Соедините все это с тем, что Клаус — один из настоящих хороших парней в индустрии, и вы не ошибетесь. Я закончу статью тем, о чем постоянно слышу от людей
Бюджетная система Одиссея. «Если бы мне пришлось делать это снова, эта система
быть ежу понятно.
оценок Имейте в виду, что эта рейтинговая система используется для сравнения бюджета Odyssey. Система против абсолютное совершенство , или система без денег. Если ты видишь то, что вы думаете, может быть низкой оценкой, это потому, что есть полные системы которые еще более совершенны, но, следовательно, стоят значительно дороже. В свою очередь, я чувствую, что мне нужно оставить место в системе рейтингов, чтобы приспособиться к этим системам. В то время как некоторые из отдельных частей являются настоящими гигантскими убийцами (например, Богоявление) эти рейтинги относятся к системе в целом.
Технические характеристики Усилитель Хартаго Мощность: 110 Вт на 8 Ом на канал, стерео Частотная характеристика: от 2 Гц до 40 кГц Емкость источника питания: всего 60 000 мкФ Текущая подача: всего 35 ампер THD: не слышно Коэффициент демпфирования: 500, непрерывный Смещение постоянного тока: <1 мВ Вес: 30 фунтов. Размеры: 19 x 13 x 4 (ШxГxВ в дюймах) Пассивный предусилитель Исполнение: на основе пассивного трансформатора Входы: 4 пары, вход для домашнего кинотеатра THD: не поддается измерению Вес: 12 фунтов. Размеры: 19 x 13 x 4 (ШxГxВ в дюймах) Громкоговорители Крещения Исполнение: 2-ходовой, базовый рефлекс, задний порт Комплимент драйверам: 0,75-дюймовый куполообразный твитер и 5,5-дюймовый низкочастотный динамик Частотная характеристика: от 49 Гц до 20 кГц Чувствительность: 86 дБ/Вт/м Номинальное сопротивление: 8 Ом Мощность: от 30 до 150 Вт Вес: 18 фунтов каждый Размеры: 7 x 11,6 x 12 (ШxГxВ в дюймах) Кабели Гронеберг Исполнение: Медь многопроволочная из бескислородной меди Контакты: Цена системы: 1500 долларов США. Информация о компании Odyssey Audio Телефон: (317) 299-5578 |
|
Динамики Audio начального уровня, Epiphany. Я абсолютно влюбился в
их. Они в одиночку изменили то, как я слушаю музыку. В то время я был
на шоу, где Клаус Бунге из Odyssey Audio пробрался к славе и богатству
Радар Valve и настроил свою твердотельную феерию. Я был серьезно впечатлен.
До этого момента я только читал о линейке Odyssey и разглядывал картинки.
и восторженные отчеты о его снаряжении.
Один из
преимущества (как считают некоторые аудиофилы) заключается в том, что вы устраняете все
конденсаторы, резисторы и устройства усиления напряжения (операционные усилители, лампы или транзисторы)
обычно ассоциируется с активным предусилителем. Считается, что эти
Компоненты могут каким-то образом окрашивать или украшать звук. В свою очередь с пассивом
дизайн, единственное, что у вас осталось, это чистое сопротивление провода и
(маловероятная) возможность того, что трансформатор начнет насыщаться». Конечно,
у вас будет некоторая индуктивность и емкость, связанные с этим типом конструкции
но тщательное проектирование трансформатора должно устранить остаточные эффекты
L и C далеко за пределами слышимого диапазона.
Селекторный переключатель очень легко перемещается из-за увеличенного
диаметр ручки, как объем горшка. Лицевая панель имеет толщину 3/8 дюйма.
сплошной алюминий. Остальное, если это ваш стандартный толстостенный формованный лист
металл окрашен в черный матовый цвет, чтобы скрыть отпечатки пальцев.
Клаус также
добавлен небольшой конденсатор (и запараллеленный диод), используемый для устранения ударов, которые вы
слышно, как вы переключаете источники. Вся внутренняя сигнальная проводка выполнена с
кабели Гронеберга. На нижней стороне предусилителя вы найдете приятные звуковые
Выбор Эталонные резиновые ножки (из Германии), которые помогают поглощать часть
структурные вибрации в стойке для оборудования.
Печатная плата красивая и тяжелая с толстыми дорожками. Как и во всей Одиссее
конструкции, этот основан на биполярных транзисторах. Хартаго использует четыре пары
Биполярные транзисторы Sanken. Каждая из пар транзисторов согласована с точностью до
1%. Имеется достаточное количество радиаторов для рассеивания тепла, выделяемого
транзисторы.
Так как я сделал обзор
из них несколько лет назад, позвольте мне вспомнить некоторые из моих старых текстов. Богоявление
представляют собой двухполосную конструкцию с задним портом, в которой используются 0,75-дюймовый твитер Seas и 5,5-дюймовый
Низкочастотный динамик Tang Band. Твитер представляет собой мягкий купол, а среднечастотный динамик легирован.
бумага. Кроссоверы 3 rd заказ на пищалку и 2 nd заказ на НЧ. Их точка кроссовера составляет 4 кГц. Я украдкой заглянул внутрь
кроссоверы и колпачки кажутся хорошими пленочными колпачками (Solens и Bennic) и
приличные катушки с воздушным сердечником. Там была стандартная неиндуктивная, намотанная проволокой и песком
литой цементный резистор также используется в цепи.
Так как я уже сделал формальный
обзор этих динамиков, нет смысла заниматься плагиатом.
Пассивный предусилитель требует примерно в два раза больше
действительно открыться. На местном уровне у нас есть команда идиотов-аудио, которые тусуются. Мы получаем
вместе на полурегулярной основе, тусуемся, слушаем музыку, проверяем каждый
другие новое оборудование (или настройки) и вообще хорошо проводят время, слушая музыку.
Я также
воткнул несколько декоративных подушек в верхних углах комнаты с помощью кнопок, чтобы
помогите увлажнить комнату.
Audio Research pre, ЦАП CAL, нагруженный резисторами Black Gates и Tantalum, и
колонки Мерлин. Это одна из лучших акустических систем, которые я когда-либо слышал. Для этого
комментарий, исходящий от него, означает, что Odyssey, должно быть, действительно звучал хорошо.
Если вы читали мой старый отзыв о Epiphany, то знаете, что я их очень любил.
много, что я купил их. Тем не менее, позвольте мне попытаться дать вам представление о том, что
все бредили.
Затем пара
тот факт, что Хартаго вцепляется мертвой хваткой в динамики своими 500
коэффициент демпфирования, это означает, что вы получаете твердые басы от этой системы.
Комбинация сделала
множество вещей прямо». Тембр инструментов был достаточно хорош.
Конечно, как ламповые парни, мы заметили уменьшенные гармоники, которые обычно сопровождают
твердотельное оборудование, но бюджетная система Odyssey за 1500 долларов заставила нас трепетать перед ее
соотношение цены и производительности. Это было напористо и динамично, без намека на
медленный’. У него было хорошее удлинение верхних частот, не утомляющее и не звучащее.
слишком хрустящий. Вокал чистый, без гнусавости (если это слово).
музыка имела тело, дыхание и воздействие, не будучи раздутой или завуалированной.
Кроме,
если вы хотите больше мощности, либо обновите Stratos, либо купите себе другой
Хартаго и запустить двойное моно. Кабели Groneberg идеально подошли к этому
система. Их медная конструкция совершенно не улучшала и не ухудшала звук. В
на самом деле, в этой системе они звучали лучше, чем в моем домашнем серебряно-медном
конструкции. Колонкам Epiphany не хватает только одного — самого глубокого баса. Они
великолепный мини-монитор, который будет конкурировать с колонками, которые стоят много
раз их скромная цена.
»
и его поиск деталей улучшен.»
Он был большим, внушительным, мощным.
Глоток.
«Хартаго — это
по сути, дизайн Symphonic Line за 3500 долларов», — говорит Клаус.
биполярные выходы транзисторов измеряются и согласовываются с допуском 1% — это делает Клаус
большую часть этой работы выполняет сам, а в усилителе используется внутренняя проводка Groneberg. Одиссея
Audio также продает межблочные кабели и акустические кабели Groneberg.
Покупатели также могут модернизировать свои усилители.
с лучшими трансформаторами, другой внутренней проводкой и клеммами. Свяжитесь с Клаусом для
подробности.
Также
вокруг моей комнаты для прослушивания и использования с Khartago были Thiel CS2.4, ProAc D38 и Energy
Динамики Veritas 2.4i и универсальный аудио/видеоплеер Esoteric UX-1. я ранее пересматривал
колонки Thiel, и скоро вы увидите обзоры остальных продуктов.
В руководстве по Хартаго Odyssey Audio описывает
процесс обкатки, состоящий из четырех частей, кульминацией которого является то, что владелец оставляет усилитель включенным постоянно
в течение четырех-шести недель, после чего усилитель ломается. Я сжульничал и оставил усилитель
по 12 часов в течение месяца (выделяет очень мало тепла) и более
на этот раз бас усилителя стал немного тверже, а воспроизведение деталей улучшилось.
Общий звуковой характер Хартаго за этот период не изменился, но его звучание изменилось.
улучшать. Хартаго похож на цветок, цветение которого заметно даже в бутонах. Только
положите время на усилитель, и вы доберетесь туда.
Это разумно, но не заметно.
Еще одна версия, которая попала в мою демонстрацию
CD-R — это «Guitar Town» из альбома Эммилу Харрис «9».0101 У Раймана [Реприза 26664].
Голос Харриса нелегко воспроизвести — он может звучать жестко и пронзительно. Но Хартаго
у меня не было проблем с этим, но аплодисменты, открывающие трек, действительно показывают эту звуковую сцену
глубина немного укорочена по сравнению с самыми лучшими усилителями в этом отношении (я говорю
OTL Atma-Sphere), а также нет ощущения многослойности. Тем не менее, Хартаго
создает очень правдоподобную звуковую сцену, которая совсем не плоская и невовлекающая.
Хороший
записи крупномасштабной оркестровой музыки дадут вам очень хорошее представление о том, насколько хорошо
компонент может переходить от тихого к громкому, и со многими недавними переизданиями JVC XRCD и
Telarc SACD классических произведений, Хартаго был убедителен до предела мощности, который
был не чем иным, как чрезвычайно громким с любым из динамиков, которые у меня были под рукой.
Бас
любимые, такие как 9 Сюзанны Веги0101 Nine Objects of Desire [A&M 31454] имел низкий уровень
глубина и отображаемая богатая атмосфера, ощущение низких частот, распространяющихся в
комната, как вода, над Хартаго, только с последней частицей веса и полноты МВД.
Тем не менее, бас Хартаго был выразительным; когда требовалась низкая энергия,
Khartago достиг своих пределов, которые есть у каждого усилителя.
быстро на ум. Однако в своей комнате для прослушивания я часто использую Mark Levinson No.383 для
управлять сложными динамиками, и это был интересный звуковой контраст с Хартаго.
No.383 — лучший интегрированный усилитель, который я использовал, и его цена в 6500 долларов отражает его
сложность конструкции с микропроцессорным управлением.
Мне понравился No.383 с Завтрак
в Поле , но с другими записями, особенно более сложными или
меньшего качества, я предпочел Хартаго.
мне нравится то, что
Хартаго мог обойтись с динамиками, которые значительно превышали его цену,
особенно его легкая для прослушивания перспектива середины зала и теплое звучание. Это очевидно
трансгрессии — это звуковая сцена, менее глубокая и многослойная, чем у усилителей среди
лучшее в этом отношении и небольшое снижение остроты музыки, что может быть
хорошая вещь в зависимости от других частей системы, в которой он используется. Хартаго — это
Усилитель можно сочетать с парой недорогих мини-мониторов или дорогих напольных колонок.
и добиться впечатляющего звука, а его мощность 110 Вт на канал гарантирует, что он может управлять практически любым
динамик, с которым он будет использоваться.
