Что такое проходной одноклавишный выключатель. Чем он отличается от обычного выключателя. Как правильно подключить и установить проходной выключатель. Какие преимущества дает использование проходных выключателей в доме.
Что такое проходной одноклавишный выключатель
Проходной одноклавишный выключатель — это электроустановочное изделие, позволяющее управлять освещением или другими электроприборами из нескольких мест. В отличие от обычного выключателя, он имеет три контакта вместо двух:
- Общий контакт
- Два переключающих контакта
Благодаря такой конструкции, проходной выключатель не просто замыкает и размыкает цепь, а переключает ее между двумя направлениями. Это дает возможность включать и выключать свет с разных точек.

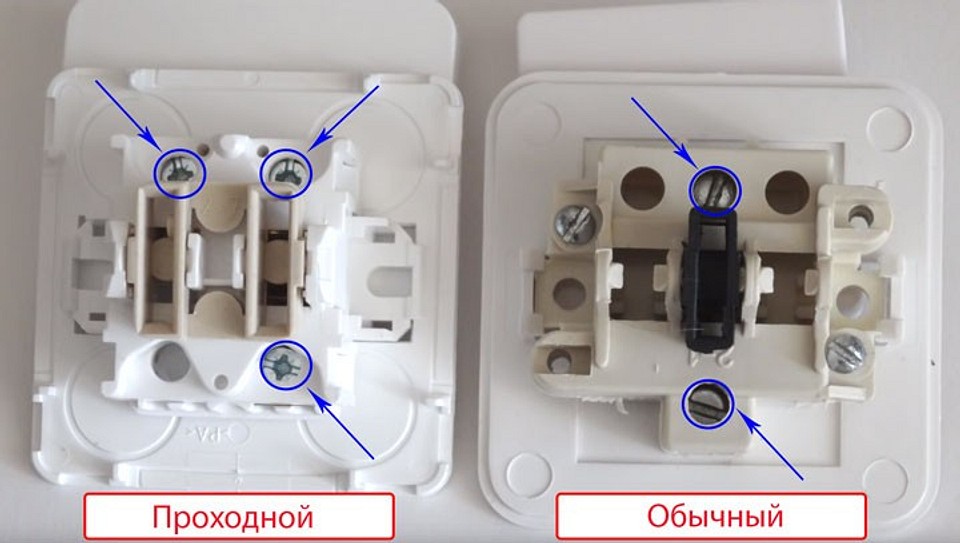

Чем проходной выключатель отличается от обычного
Основные отличия проходного выключателя от обычного:
- Наличие трех контактов вместо двух
- Возможность управления из нескольких мест
- Принцип работы — переключение, а не размыкание цепи
- Необходимость использования специальной схемы подключения
При этом внешне проходной выключатель может выглядеть так же, как и обычный одноклавишный. Отличить его можно по маркировке и наличию трех клемм для подключения проводов.
Преимущества использования проходных выключателей
Применение проходных выключателей дает ряд преимуществ:
- Удобство управления освещением в длинных коридорах, на лестницах
- Возможность включать/выключать свет с разных входов в помещение
- Повышение комфорта, например, управление светом из кровати
- Экономия электроэнергии за счет более рационального использования освещения
- Повышение безопасности передвижения в темное время суток
Особенно актуально использование проходных выключателей в частных домах, квартирах с длинными коридорами, офисных и общественных помещениях.
Схема подключения проходного одноклавишного выключателя
Для подключения проходного выключателя используется специальная схема:
- От распределительной коробки идет трехжильный кабель
- Фазный провод подключается к общей клемме первого выключателя
- Две других жилы соединяются с переключающими клеммами
- От первого выключателя трехжильный кабель идет ко второму
- Крайние провода подключаются к переключающим клеммам
- Средний провод — к общей клемме
- От второго выключателя двухжильный кабель идет к светильнику
Такая схема позволяет управлять освещением с двух мест. При необходимости можно добавить и третий выключатель, используя перекрестный переключатель.
Особенности монтажа проходного выключателя
- Использовать провода с сечением не менее 1,5 мм2
- Тщательно зачищать и соединять провода
- Правильно подключать провода к клеммам выключателя
- Надежно закреплять выключатель в монтажной коробке
- Проверять работоспособность схемы после монтажа
Для скрытой проводки понадобится штробление стен под кабели и установка монтажных коробок. При открытой проводке можно использовать накладные выключатели.
Выбор проходного выключателя
При выборе проходного одноклавишного выключателя стоит обратить внимание на следующие характеристики:
- Номинальный ток — минимум 10А
- Номинальное напряжение — 220-250В
- Степень защиты — IP20 для жилых помещений
- Материал корпуса — негорючий пластик
- Тип установки — встраиваемый или накладной
- Дизайн, подходящий под интерьер
Рекомендуется выбирать продукцию проверенных производителей, имеющую необходимые сертификаты. Это гарантирует безопасность и долгий срок службы.
Области применения проходных выключателей
Проходные одноклавишные выключатели целесообразно устанавливать в следующих местах:
- Длинные коридоры в квартирах и офисах
- Лестничные пролеты в частных домах
- Спальни для управления светом от входа и кровати
- Большие комнаты с несколькими входами
- Уличное освещение на участках загородных домов
- Складские и производственные помещения
По сути, проходные выключатели можно применять везде, где требуется управление освещением из нескольких точек. Это повышает удобство и функциональность системы освещения.
Подключаем одноклавишный выключатель
Сегодня мы рассмотрим, как подключить самостоятельно при помощи предложенной в данной статье схемы одноклавишный выключатель. Кажется, что это простой процесс и справиться с ним проще простого, но, как и в любом деле есть свои «подводные камни». В быту можно наблюдать выключатели различных форматов, но в наших квартирах чаще всего устанавливают одноклавишные, просто потому что это привычно. У выключателей с одной клавишей могут быть совершенно различные формы, цвета и дизайн, но внутри схема всегда остаётся неизменной. В данной статье мы рассмотрим схему подключения такого выключателя и кратко расскажем, как его починить при необходимости.
Стоит обратить внимание, что способы установки такого выключателя могут быть разные. Предлагаем рассмотреть способ подключения накладного выключателя. Независимо от выбранного вами типа выключателя такие устройства будут работать одинаково. Принцип работы такого оборудования схож у всех выключателей, фаза активируется во время размыкания при помощи динамического элемента. Вероятно, всем известно, что будет, если случайно перепутать фазу и ноль? Одним словом, это лучше не делать и следовать согласно схеме.
Нам потребуется:
- нож для снятия изоляции;
- отвертка и отвертка-индикатор;
- пассатижи;
- дрель;
- маркер.
Устанавливаем накладной выключатель
При установке накладного выключателя, как и где буду располагаться проводники не так важно. Проводники можно располагать внутри стены или с внешней стороны. Накладной тип выключателя устанавливается в случае, когда штробы в перекрытии сделать не представляется возможным. Мы рассмотрим вариант, при котором проводку кладут по внешней части стены помещённую в гофру. Под выключателем будет устанавливается розетка, поэтому следует помещать кабель от выключателя и розетки в одну гофру.
- Для начала требуется снять напряжение сети, обесточиваем. Проверить есть ли напряжение в сети вы сможете, поднеся отвёртку-индикатор напряжения к контактам в розетке.
- Берём в руки выключатель, снимаем кнопку, защиту от влаги. Внутренний узел в данном случае является основой, его мы тоже снимаем.
- Определяем место расположения розетки и наносим на стене разметку где будут расположены крепежи гофры. Наметив расположения устройства делаем отверстия в стене при помощи электродрели.
- Наверху корпуса выключателя находится отверстие, куда будет протянута проводка в гофре, для этого потребуется снять крышку.
- Переходим к подключению проводки, перед этим зачищаем провода от изоляции на 9 см. Фазный проводник белого цвета подключаем к зажиму – L, а нулевой проводник голубого цвета к зажиму — 1. После чего затягиваем крепления и устанавливаем механизм в корпус.
- Собираем выключатель и вставляем кнопку в корпус. Тщательно проверьте все подключения и если всё в порядке, то следует перейти к финальной части, а именно к включению электричества. Если всё работает, значит вы сделали всё правильно.
Менеджеры компании ГК ПрофЭлектро с удовольствием помогут подобрать всё необходимое оборудование, проконсультируют по мощности и требуемым характеристикам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop.p-el.ru
Как подключить выключатель? | Кабель.РФ: всё об электрике
Все существующие сегодня выключатели и переключатели работают с одной целью — включить (замкнуть электроцепь) или погасить электричество (разомкнуть электроцепь).
Но при этом схема подключения выключателя не может быть однотипной для всех ситуаций и видов оборудования. Для каждого случая есть своя схема соединения выключателя.
ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.
Одноклавишные выключатели
В принципе, схема подключения одноклавишного выключателя довольно проста. Чтобы подключить светильник или одну группу светильников мощностью до 2 кВт, понадобится самый простой одноклавишный выключатель. Его работа заключается в разрывании и замыкании цепи. Разрыв необходимо производить фазы, чтобы после полного отключения светильника к нему подавался исключительно ноль. Это важно для обеспечения электробезопасности помещения. Для подключения светильника по такой схеме понадобится кабель ВВГ 2х1,5.
Схема подключения одноклавишного выключателя
Двухклавишный выключатель
Двухклавишные выключатели необходимы для подключения сразу двух групп освещения, способных работать независимо друг от другого, либо одного комбинированного светильника. То есть часть лампочек работает, а другая — нет, либо же все работают. Принципиально схема соединения двухклавишного выключателя мало чем отличается от схемы одноклавишного, и разрыву также подлежит исключительно фазный провод.
Такие выключатели могут быть весьма полезными в комнатах с большим количеством осветительных приборов. При этом нужно знать, что есть большое количество люстр на несколько лампочек, которые могут управляться только одним одноклавишным выключателем. В таком случае никакая схема подключения двухклавишного выключателя вам не поможет, разве что придется разбирать и немного переделывать схему самого осветительного прибора. Для подключения люстры по такой схеме понадобится кабель ВВГ 3х1,5.
Схема подключения двухклавишного выключателя
Проходной выключатель
Основное отличие обычного выключателя от проходного заключается в том, что схема соединения проходного выключателя более сложна. В его конструкции имеется перекидной контакт, который обеспечивает переключение между клеммами.
Главное преимущество проходных выключателей заключается в возможности включения/выключения светильника или группы светильников из двух точек.
Двухклавишные проходные выключатели имеют внутри два перекидных контакта, а по своей конструкции представляют собой два совершенно независимых друг от друга проходных одноклавишных выключателя. Визуально проходной выключатель от обычного не отличить, но все же можно: в маркировке проходного выключателя указывается схема 6, тогда как у обычного выключателя — схема 1.
И хоть схема подключения проходного выключателя несколько усложнена, но, зайдя в помещение и включив в нем освещение, можно его отключить уже из другой части комнаты.
Для подключения освещения при помощи одноклавишного проходного выключателя понадобится кабель ВВГ 3х1,5.
Схема подключения проходного выключателя
Выключатели с подсветкой
Некоторые типы выключателей снабжаются подсветкой. Маленькая лампочка подключается последовательно через дополнительное сопротивление. Включать ее нужно так: один из проводов прикручивается к главной клемме выключателя, а другой — к оставшейся клемме на выключателе — вот и вся схема подключения выключателя с подсветкой.
Подсветка будет активной только тогда, когда выключатель в положении разрыва цепи. При этом нужно помнить, что подобная подсветка прекрасно работает с лампами накаливания, а вот с экономными лампочками ее применять нежелательно, так как свет может начать «моргать» даже при разорванной цепи.
Подключение выключателя с подсветкойПодключение выключателя с подсветкой
Оригинал статьи размещен на нашем сайте cable.ru.
Если этот материал был для Вас полезным, поделитесь им в социальных сетях!
Также рекомендуем подробную видеоинструкцию: обжим витой пары.
А для того, чтобы не пропустить выход новых статей, ставьте «лайк» и подписывайтесь на наш канал: Кабель.РФ: всё об электрике.
В любое электрифицированное жилье заходит как минимум 2 провода, правда, провод может быть и один, но в нем есть как минимум 2 жилы. Внешне эти провода (или жилы) ни чем не отличаются, отличие у них внутри — один провод — это фаза, а второй провод — ноль. По сути эти провода — участок электрической цепи, практически такой же, как в школьной лаборатории по физике. Пока к проводам ничего не подключено, электрическая цепь остается разомкнутой. Когда мы подсоединяем к проводам какой-либо электроприбор, электрическая цепь замыкается, электроэнергия потребляется, счетчик крутится. Для подключения к электрической цепи переносных электроприборов, даже таких больших как холодильник, используются электрические розетки, а производители переносных электроприборов предусмотрительно снабжают свои изделия электрическими вилками. Для стационарных электроприборов, даже таких маленьких, как врезные растровые светильники, тоже можно использовать розетки, если внешний вид помещения волнует Вас меньше всего. Но обычно, пользуясь тем что стационарные электроприборы никуда не денутся, их подключают напрямую к электрической цепи, а чтобы электроприбор не работал постоянно, для замыкания и размыкания электрической цепи используются выключатели. Выключатель можно ставить на любой провод, как на фазу, так и на ноль, но обычно принято ставить выключатель на фазовый провод. Это позволяет заменить или отремонтировать стационарный электроприбор без риска замыкания электрической цепи. Обычно, чтобы исключить риск замыкания электрической цепи, отключают контакты на счетчике, обесточивая таким образом всю квартиру или дом. Вот в принципе и все с теоретической точки зрения. Для реализации на практике столь не сложных теоретических положений в квартире или доме делается электропроводка. Электропроводка делается так, чтобы любой электроприбор подключался к электрической цепи параллельно. Чтобы не прокладывать провода от каждой розетки или светильника к месту ввода электрических проводов в квартиру или дом, сначала прокладываются провода от места ввода (обычно в этом месте стоит электрический счетчик) к распределительным (разветвительным) коробкам в жилых комнатах или служебных помещениях, а потом от распределительных коробок провода разводятся по помещению. Таким образом подключение розеток в распределительной коробке никаких проблем не представляет, если провода в разноцветной изоляции (а таких в последнее время все больше и больше), то концы проводов зачищаются и соединяются в 2 счалки согласно цвету. Даже если розеток в помещении будет 20, то все равно будет только 2 счалки (скрутки) проводов. А вот для правильного подключения светильника или любого другого стационарного электроприбора нулевой провод, который идет от места ввода, подключается с одному из проводов, подключаемых к светильнику, фаза подключается к одному из проводов, идущих к выключателю, а оставшиеся свободными один провод от светильника и один провод от выключателя соединяются между собой. Таким образом в распределительной коробке будет 3 счалки (скрутки проводов) даже если в распределительной коробке подключены только одна лампочка и один выключатель на эту лампочку и тут если используются провода в разноцветной изоляции, обязательно будет одна счалка проводов двух разных цветов: Рисунок 1. А — принципиальная схема работы одноклавишного выключателя В — схема подключения проводов в коробке На схемах показано положение выключателей в положении «выключено». Голубым цветом обозначен Ноль, а оранжевым — Фаза. Само собой, в этой же коробке обычно подключаются и розетки (на рисунке не показаны). Но при этом количество счалок (скруток) проводов в коробке все равно будет = 3: две большие счалки, обеспечивающие подключение всех розеток, а также подключение одного провода светильника и одного провода выключателя и одна маленькая счалка двух проводов — провода от светильника и провода от выключателя. Если при разводке используются разноцветные провода, то обычно в больших счалках соединяются провода согласно цвету, а в маленькой счалке соединяются два провода с разными цветами изоляции. В одноклавишных выключателях есть только два контакта, к которым можно прикрутить или в которых можно зажать провода, при этом спутать, какой провод куда должен прикручиваться — невозможно. Как ни прикручивай провода, все равно при одном из положений клавиши выключатель будет включенным, а при другом положении клавиши — выключенным. Фотография 1. Раньше было принято устанавливать выключатели так, чтобы при выключенном состоянии выпирал верх клавиши, а при включенном состоянии выпирал низ клавиши, раньше на клавишах снизу даже ставилась красная точка, обозначающая включенное состояние. Теперь считается, что в выключатель будет меньше попадать пыль, если его устанавливать наоборот — так, чтобы при выключенном состоянии выпирал низ клавиши, а при включенном состоянии выпирал верх клавиши. Чтобы поменять положение клавиши для режимов «вкл-выкл», нужно просто повернуть выключатель в подрозетнике на 180о. Если в клавише есть светодиодная подсветка, то как правило никаких дополнительных действий при подключении такого выключателя не требуется. Светодиод обычно уже подключен производителем выключателя и нужно точно также просто прикрутить провода к контактам выключателя. Если нужно подключить двухклавишный выключатель, то количество счалок в распредкоробке увеличится на одну: Рисунок 2. Примечание: Большинство двухклавишных выключателей рассчитаны на разводку трехжильными проводами, и поэтому в них только три, а не четыре контакта. Более правильно отобразить подключение таких выключателей можно так: Рисунок 3. Если разводка выполняется двухжильными проводами, то можно просто никуда не подключать одну жилу двухжильного провода, ведущего от коробки в выключателю. В двухклавишном выключателе с тремя контактами в отличие от одноклавишного выключателя путать провода нельзя. Самым простым способом не спутать провода является маркировка. На двухжильных проводах в двойной изоляции удобно делать маркировку обычной гелевой ручкой. Подробности установки евро выключателя в советский подрозетник и евро выключателя в евро подрозетник и проблемы, которые могут при этом возникнуть, изложены отдельно. |
особенности конструкции и схема подключения
Чтобы обеспечить максимально комфортное проживание в доме, необходимо уделить внимание не только интерьеру, но и освещению. Возможность управлять осветительным прибором из нескольких мест для многих людей стала необходимостью, а не роскошью. Для решения этой задачи можно использовать выключатель одноклавишный проходной. Устройство обладает приемлемой стоимостью и не вызывает сложностей при установке.
Отличия обычного выключателя от проходного
Внешне эти устройства не имеют принципиальных различий, чего нельзя сказать об их конструкции. Обычный выключатель имеет два контакта, один из которых подвижный. Он приводится в движение нажатием клавиши и замыкает неподвижный контакт. В результате в электроцепи появляется ток и осветительный прибор включается. Производителями также выпускаются и двухполюсные одноклавишные выключатели.
Их конструкция отличается от однополюсных тем, что нулевой провод, идущий к светильнику, размыкается аналогично фазному, что позволяет повысить безопасность устройства. В свою очередь, переключатель проходной одноклавишный имеет два неподвижных и один подвижный контакт, который всегда находится в замкнутом состоянии с одним из неподвижных. В результате после нажатия на клавишу и переводе ее из одного состояния в другое, подвижный контакт просто меняет свое местоположение и замыкается с неподвижным контактом, который ранее был разомкнут.
Таким образом, он не имеет положения «выключено» и работает, как переключатель, а не выключатель. В технической литературе, а также каталогах производителей электротехнических устройств, он называется переключатель одноклавишный однополюсной на два направления. Этот факт стоит помнить, когда устройство будет приобретаться в магазине.
Следует заметить, что сегодня выпускаются и многоклавишные устройства, например, переключатели трехклавишные проходные.
Область применения
Устройство может использоваться в производственных, жилых и общественных помещениях. Простота монтажа позволяет применять его в домах. Целесообразной видится установка выключателя в следующих местах:
- Лестничные площадки.
- Длинные коридоры.
- Освещение загородного участка.
- Большие комнаты в квартирах и домах.
Говоря проще, это устройство может активно применяться там, где есть две двери, являющиеся равноценными входами и выходами. Отличным примером использования проходного выключателя является спальня. При входе в помещение освещение можно включить с помощью расположенного у двери устройства, а выключить благодаря второму, находящемуся рядом с кроватью.
Проходные выключатели предоставляют возможность управлять одним осветительным прибором или целой группой. Для каждого конкретного случая подбирается определенный тип устройства.
Следует признать, что их использование позволяет не только сделать жизнь более комфортной, но и несколько сэкономить на электроэнергии.
Рекомендации по установке
Если возникла необходимость в замене старого выключателя, то много времени на выполнение работы не потребуется. Однако при желании создания новой электропроводке или обустройстве квартиры в новостройке, сложность работ несколько возрастет.
Установка скрытого переключателя
Для реализации этой затеи потребуется монтажная коробка из пластмассы или металла. В продаже можно найти изделия для сплошных и полых стен. С точки зрения безопасности, стоит обратить внимание на коробку из термостойкого пластика. Перед установкой из монтажной коробки необходимо вывернуть шурупы и удалить заглушку для проводов. Чтобы ее надежно закрепить, стоит воспользоваться алебастром. Если речь идет о полой стене, например, к гипсокартонным, то в них коробки чаще всего крепятся скобами.
К переключателю проводники можно подключить четырьмя способами:
- Зажать сечением винта — весьма опасный способ, так как риск повреждения провода велик.
- Прижать шляпкой крепежного элемента — менее опасен в сравнении с предыдущим, но использовать его не рекомендуется.
- Проводник устанавливается в отверстие при нажатой клавише — в такой ситуации значительно сокращается срок эксплуатации пружины.
- Прижать провод специальной пластиной — наиболее безопасный и правильный способ.
Монтаж накладного устройства
Во многом процесс установки накладного переключателя аналогичен монтажу скрытого. Основным отличием здесь является отсутствие необходимости штробить стены под монтажные коробки. Среди недостатков можно отметить лишь размеры накладного устройства. Чтобы его установить, потребуется разметить отверстия под крепления, просверлить их, установить дюбеля, а затем подключить устройство к электроцепи.
Сложностей с выполнением этих работ возникнуть не должно и необходимо лишь проявить внимательность, соблюдая при этом коммутацию в соответствии с цветовой маркировкой проводников.
Особенно это касается тех ситуаций, когда проводится простая замена вышедшего из строя устройства.
Установка одноклавишного выключателя схема. Установка проходного выключателя.
Смена выключателя представляет собой достаточно распространенную проблему, с которой приходится сталкиваться почти всем. Необходимо знать основные нюансы подключения выключателя и особенности работы.
Ключевые моменты выбора выключателя
Лучше всего приобретать выключатели в специализированных магазинах, в которых присутствует достаточно большой ассортимент для того, чтобы подобрать оптимальный вариант. Таким образом, наверняка удастся выбрать хорошее изделие и по дизайну, и по функциональности. В магазине обычно можно найти качественные фирменные выключатели от лучших производителей.
Во время покупки выключателя для электрической проводки общего назначения, в которой уровень напряжения составляет 250 В, а нагрузка – 10 А, надо убедиться в его соответствии государственным стандартам. На изделии в обязательном порядке должен находиться знак качества страны, которая является изготовителем. Например, если выключатель был изготовлен в России, то на нем обязан находиться значок Ростеста.
Надо обратить внимание, на какой уровень тока и напряжения рассчитан выключатель. К примеру, изделия с металлокерамическим контактом, в котором есть серебро, смогут надежно функционировать при токе до 4 А. В обязательном порядке нужно узнать количество полюсов и коммутирующих цепей. Надо также обратить внимание на конструкцию механизма переключателя и его корпуса.
К примеру, одноклавишный выключатель скрытой электрической проводки имеет отличительные черты в конструкции, предусматривающей присоединение проводов после закрепления самого выключателя в гнездо на стене. Это позволит сохранить провода ненужных и лишних изгибов.
Одноклавишный выкючатель может быть открытой установки. Его принято монтировать на специальных деревянных подразетниках. Он крепится при помощи пары шурупов. Если выключатель будет устанавливаться в том месте, в котором есть риск проникновения влаги вовнутрь, то надо учесть тот факт, что такие выключатели брызгозащищенные.
Когда будет выбрана оптимальная по характеристикам модель, нужно проверить, насколько мягко будут работать клавиши. Нужно для этого просто нажать на клавишу. Все должно функционировать достаточно плавно. Не должно быть никаких зацепов и скрипов. В конце надо обратить внимание на качество сборки.
Установка проходного выключателя может применяться там, где традиционное управление освещением является не очень практичным и удобным. Например, можно отметить длинные коридоры, лестничные пролеты и прочие подобные места. Обычно там используются уникальные одноклавишные выключатели, которые оборудуются тремя контактами. В них реализована особая схема соединения. Во время функционирования данного устройства электрическая цепь не разрывается, а переключается между парой контактов выходного типа.
Выключатель одноклавишный проходной
Во время выбора проходного выключателя нужно оценить модификацию устройства. Она способна отличаться в зависимости от конкретной проводки, которая в свою очередь может быть открытой и закрытой. Во время покупки стоит учитывать основные характеристики устройства, потому что контакты обычно рассчитываются на разные нагрузки и силу тока.
Отличия традиционного выключателя от проходного
Ключевым отличием между данными изделиями является наличие специального механизма в проходном выключателе. С его помощью обеспечивается нормальное переключение между тремя контактами. Функционирование проходного выключателя основывается на возможности переключения, а не на простом прерывании электрической цепи.
Схема подключения проходного выключателя
Схема подключения выключателя проходного
Из всего этого следует основное достоинство проходных выключателей. Оно состоит в том, что можно включать осветительные приборы из двух или более точек. Ранее говорилось, что такие устройства можно устанавливать на лестничных пролетах или в длинных коридорах. Можно, например, включить освещение лестницы на первом этаже, а на втором можно его выключить.
Проходные устройства также можно установить в обычной спальной комнате. Например, один можно установить у двери, а другой – непосредственно около кровати. Можно использовать такие выключатели и на приусадебных участках, когда актуальной является необходимость осветить дорожки в темное время суток.
Установка одноклавишного выключателя
Когда нужно произвести замену старого выключателя, который поломался, такие работы отнимут совсем немного времени. Обычно во время данного процесса не возникает особенных сложностей. Но, если речь заходит об обустройстве новой цепи в частном доме либо же квартире, то работы могут быть весьма сложными.
Установка распределительной коробки для конкретной осветительной группы
Перед работами в обязательном порядке нужно проверить факт, что электроэнергия отключена. Если нужно создать новую цепь, провести новую проводку, то надо заранее решить, какой именно она будет, то есть закрытой или открытой. Конечно, с открытой проводкой проблем будет меньше, потому что ее можно проложить по поверхности строения. Для этого типа проводки можно использовать накладной выключатель.
Но если хочется сделать скрытую проводку, то придется использовать достаточно серьезное оборудование для штробления стен. В этом случае выключатель устанавливается в коробку, которая вмонтирована в стену.
Если проводится новая цепь и будет установлена распределительная коробка, то нужно провести шесть проводов. Два из них пойдут на светильник, пара – на выключатель, а еще два будут питающими.
После заведения каждого провода в распределительную коробку надо при помощи омметра определить состояние проводов. Нужно найти нулевой рабочий проводник, который присоединяется непосредственно к проводу светильника. Фазный проводник при этом соединяется с тем проводом, который идет к выключателю. Два провода, которые останутся, нужно соединить между собой.
Установка накладного выключателя
Процесс монтажа является достаточно простым, потому что не нужно штробить стены, а также устанавливать монтажную коробку. Размер является единственным минусом наружного одноклавишного выключателя.
Как подключить 1-клавишный выключатель
Приветствую вас, уважаемые читатели сайта elektrik-sam.info!
Довольно часто в быту возникает необходимость подключить или отремонтировать выключатель.
Рассмотрим одноклавишный выключатель, он используется чаще всего. Схема его подключения самая простая, однако, есть нюансы, которые необходимо соблюдать.
Необходимо помнить, что при проведении любых ремонтных работ с электропроводкой, необходимо все обесточить (обычно отключить вводной автомат в электрощитке) и принять меры, чтобы никто случайно его не включил, особенно, если щиток находится на улице или лестничной клетке многоэтажного дома.
Рассмотрим типовую схему подключения одноклавишного выключателя.
Электропитание подается в ответвительную коробку из электрического щита по трехпроводному кабелю. Фаза (L) — через автоматический выключатель группы освещения, ноль (N) — обычно от нулевой шины, провод заземления (PE) — обычно от шины заземления.
Также в ответвительную коробку приходит еще два кабеля: двухпроводный от выключателя и трехпроводный от светильника.
Нулевой провод от электрощитка (синий) соединяется с нулевым проводом от светильника (синий), и соответственно провод заземления от щитка (желто-зеленый) с проводом заземления, идущим к корпусу светильника (желто-зеленый).
Фазный провод от электрощита (красный) соединяется с проводом, идущим к выключателю (красный). Уходящий от выключателя провод (синий), соединяется в ответвительной коробке с фазным проводом от светильника.
Таким образом, выключатель замыкает и размыкает фазу, приходящую на светильник! Такое подключение дает возможность проводить безопасную замену лампочек при выключеном выключателе.
В целях электробезопасности, фазный провод в светильнике (красный) должен подключаться к центральному контакту цоколя лампочки, сводя к минимуму возможность соприкосновения человека с фазным проводом.
Нажимая на клавишу выключателя (красный провод замыкается с синим в подрозетнике), мы тем самым замыкаем цепь и подаем фазу от электрощита на светильник, лампочка загорается. Повторное нажатие разрывает цепь и лампочка гаснет.
Смотрите подробное видео Как подключить одноклавишный выключатель
Как подключить двухклавишный выключатель.
Мы рассмотрели самую простую схему управления освещением с помощью одноклавишного выключателя. О том, как включать светильник или группу светильников из нескольких мест очень подробно рассмотрено здесь.
Выключатель двухполюсный одноклавишный схема
Электрик сказал купить выключатели: «обычные» и «проходные«. А продавец говорит: в этой серии есть только «переключатели«. Что делать? Брать! Потому что переключатель — он и как «проходной» используется, и как «обычный выключатель» сгодится.
Все дело в путанице терминологии. Ниже представлен краткий «словарь синонимов» для домашней электрики. Первой строкой идет распространенное «бытовое название», вторая строка — правильное наименование и описание, далее — варианты названий. Иногда разные изделия называют одним и тем же термином, что и порождает путаницу. Если есть сомнения, всегда лучше уточнить — что именно имеется в виду под, например, «проходным выключателем»: это может быть и переключатель, и сдвоенный переключатель и даже импульсное реле с кнопкой.
Обычный выключатель (бытовой)
Двухпозиционный ключ (техн.) — предназначен для замыкания-размыкания цепи, включается «в разрыв» единственного проводника. Когда говорят «электрические выключатели», чаще всего имеют в виду именно этот функционал.
Варианты: включатель, ключ, выключатель света, «Схема 1».
Двухполюсный выключатель (бытовой)
Сдвоенный двухпозиционный ключ (техн.) — предназначен для замыкания-размыкания 2-х цепей (это может быть «фаза» и «ноль«, две «фазы» или две независимые нагрузки), включается «в разрывы» двух проводников. Может использоваться, как обычный выключатель.
Варианты: двойной выключатель, «Схема 2».
Проходной выключатель (бытовой)
Двухпозиционный переключатель (техн.) — коммутирует один контакт со вторым или третьим. Может использоваться, как обычный выключатель (у некоторых производителей выключатели вообще отсутствуют в серии — вместо них предлагается использовать переключатели, оставив один контакт незадействованным). Чаще всего используется для организации управления одной нагрузкой из двух мест, например, в коридорах — отсюда и название «проходной«.
Варианты: перекидной, «Схема 6».
Перекрестный выключатель (бытовой)
Сдвоенный двухпозиционный переключатель (тех.) — прибор представляет собой два переключателя под одной клавишей, часто уже перекрестно-скоммутированные. Основное назначение — организация управления одной нагрузкой из трех и более мест. При этом используются два проходных выключателя (на концах схемы) и один и более перекрестных (по схеме — в промежутке между проходными, отсюда вариант названия «промежуточный«). Также может использоваться и как обычный выключатель, и как проходной.
Варианты: промежуточный, проходной (вот она, путаница!), «Схема 7».
Кнопка (бытовая)
Нормально-разомкнутый ключ (тех.) — то же, что и выключатель, но контакт подпружинен и цепь размыкается после отпускания клавиши. Основное назначение: кнопка дверного звонка и организация управления нагрузкой из многих мест с использованием импульсных реле.
Варианты: звонковый выключатель, подпружиненный контакт, «Схема 1Т».
Многоклавишные устройства
Некоторые из вышеперечисленных приборов производятся в двух- и трех-клавишном исполнении: механизмы объединяются в одном устройстве (или на одном суппорте — для модульных серий). Но если одноклавишный выключатель и двухклавишные переключатели (2 х клавишные проходные, «Схема 6 + 6») встречаются часто, то серий, где есть трехклавишный переключатель или двухклавишный перекрестный — единицы. Что касается кнопок, то широко распространены т.н. «жалюзийные» кнопки: приборы, с двух- и трех-позиционными ключами, в одно и двух-клавишном исполнении, снабженные механизмом исключения одновременного включения двух цепей. Нестандартное использование жалюзийных кнопок — организация управления нагрузкой с использованием импульсных реле со входами установки.
Кстати, в ряде случаев, возможно изменить функционал прибора, поменяв клавишу (клавиши). Речь идет, конечно, не о другом цвете клавиши выключателя, а о конфигурации. Например, если снять клавиши с 2-хклавишного переключателя LK60 и надеть одну общую, то получится прибор, который можно использовать и как перекрестный выключатель (после коммутации контактов), и как полноценный сдвоенный переключатель (такого устройства в серии вообще не предусмотрено).
Подсветка и индикация
Клавиши устройств могут быть снабжены «окошечками«, за которыми располагается светодиод или неоновая лампа. Выключатели легранд, вернее их описание в каталогах компании, диктуют такое деление на «индикацию» и «подсветку«: огонек подсветки горит при выключенной нагрузке (чтобы легче искать выключатель в темноте), а индикация показывает, что нагрузка включена (например, выключатель в доме, а управляет он освещением на улице). У других производителей могут встречаться серии с другим подходам к индикации и подсветке, так что лучше уточнять в описании прибора. Использование светодиодов и ламп для подсветки и индикации приводит к ряду ограничений при использовании энергосберегающих ламп, устройств плавного зажигания и прочей электроники, включаемой за такими приборами, поэтому для их использования требуется уточнить характеристики нагрузки и рассмотреть варианты включения — иногда достаточно правильно подключить фазу или использовать двухполюсный выключатель вместо обычного.
Здесь рассмотрены только классические приборы — механические, встречающиеся в подавляющем большинстве серий электроустановочных изделий. Особенности их включения, всякие хитрости, а так же другие распространенные приборы для управления освещением — импульсные реле, диммеры, датчики движения и т.д. — тема отдельных статей.
Дата публикации: 18 февраля 2015 .
Категория: Освещение.
Управление освещением с двух мест – идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.
Чем отличается проходной выключатель от обычного выключателя?
Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.
У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.
Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей
У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.
Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.
Где применяется подобная система управления освещением?
Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.
Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.
При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.
Подключение проходного одноклавишного выключателя
На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.
Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей
На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.
Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.
Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей
На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.
Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.
Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей
Для лучшего понимания прочитанного, советую посмотреть следующее видео:
Подключение проходного двухклавишного выключателя
Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.
Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.
Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.
Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя
Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей
Управление освещением с трех мест и более
Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.
Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей
Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.
Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя
Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.
Рисунок 9. Принципиальная схема управления освещением с пяти мест
Промышленность выпускает большое количество разнообразных выключателей, различающихся по назначению, внешнему виду, коммутируемому току, способу управления (воздействия на выключатель), количеству контактов и схеме их соединения, способу монтажа, зажимам для подключения проводов, степени защиты от пыли и влаги, и некоторым другим, менее важным с точки зрения потребителя параметрам.
Выключатели для управления световыми приборами являются одними из наиболее распространенных изделий электротехники. От их надежной работы во многом зависит работоспособность осветительных сетей жилых, общественных и производственных зданий. В данной статье рассмотрены основные типы выключателей и схемы их контактов.
Схемы контактных групп
Наиболее распространенные схемы контактов выключателей показаны на Рис. 1
Схемы контактов выключателей
Рис. 1 Схемы контактов выключателей
Схема 1 . Выключатель однополюсный. Простейшая и одновременно самая распространенная схема выключателя. Содержит один контакт, управляемый одним исполнительным элементом.
Схема 2 . Выключатель двухполюсный. На схеме контакты соединены штриховой линией. Это показывает, что выключатель имеет один исполнительный элемент – например одну клавишу. И соответственно оба контакта переходят из одного рабочего положения в другое (например, из положения «Включено» в положение «Выключено») всегда одновременно.
Схема 3 . Выключатель трехполюсный. Содержит три контакта, управляемых одним исполнительным элементом. Такие выключатели используют для коммутации трехфазных цепей, например для ручного управления электродвигателями.
Схема 03 . Выключатель трехполюсный с коммутируемой нейтралью. В таком выключателе контакт для подключения нулевого рабочего проводника обозначают символом «N». Конструкцию выключателя делают такой, что бы цепь нулевого рабочего проводника включалась первой и выключалась последней. Цепи защитных проводников разрывать выключателями недопустимо.
Схема 4 . Переключатель однополюсный на два направления, имеющий положение «Выключено». Переключатель используется для поочередного включения двух цепей. Имеет возможность выключать обе цепи.
Схема 5 . Выключатель однополюсный для двух цепей с общим вводом. Это широко распространенный выключатель с двумя независимыми исполнительными элементами. Например, двухклавишный выключатель для включения люстры.
Схема 05 . Выключатель однополюсный для трех цепей с общим вводом. Имеет три самостоятельных механизма, содержащих контакт и исполнительный элемент. Это может быть трехклавишный выключатель.
Схема 6 . Переключатель однополюсный на два направления. Переключатель позволяет осуществлять включение и выключение светильника из двух разных мест. Его использование совместно с переключателем по схеме 7 описано в статье Управление освещением из нескольких мест.
Схема 6/2 . Переключатель двухполюсный на два направления. Содержит два переключателя по схеме 6, управляемых одним исполнительным элементом. Бывают разновидности таких переключателей, в которых задействовано два независимых исполнительных элемента. Каждая контактная группа при этом управляется отдельно, например двумя клавишами.
Схема 7 . Переключатель реверсивный на два направления (другое название – промежуточный выключатель). Используется для управления освещением из трех и более мест совместно с переключателями по схеме 6. Этот переключатель может быть построен из переключателя по схеме 6/2. Для этого устанавливают внешние перемычки.
Приведенные номера схем выключателей и их названий соответствуют ГОСТ Р 51324.1-2005. (С января 2014 г. действует ГОСТ Р 51324.1-2012).
В зависимости от метода воздействия на исполнительный элемент выключателя — часть, на которую нажимают, поворачивают или перемещают каким либо образом с целью изменения положения контактов, выключатели могут быть: клавишные, кнопочные, поворотные, перекидные и шнурковые.
Клавишные выключатели широко используют для управления освещением в жилых и общественных зданиях. Их контактные группы обычно соответствуют схемам 1, 5, 05, 6 и 7. Они имеют наиболее эстетичный вид. Такие выключатели выпускают различных фасонов и цветовых оттенков. Пример клавишного выключателя показан на Рис. 2.
Кнопочные выключатели в быту используют гораздо реже – это, прежде всего кнопка звонка. На промышленном оборудовании их используют для управления технологическими установками и станками.
Поворотные выключатели. Их часто используют для включения светильников в производственных зданиях, цехах и подвалах. Также широко используют для коммутации цепей управления и силовых цепей. Исполнительный элемент в таких выключателях сопряжен с валом. Для включения (выключения) нагрузки вал поворачивают на определенный угол. Такой выключатель показан на Рис. 3.
Перекидные выключатели. Их название произошло от английского слова tumble – опрокидываться. В основном это малогабаритные тумблеры, используемые чаще для коммутации различных цепей управления. Иногда их используют в приборах для включения питания. Одна из разновидностей перекидного выключателя показана на Рис. 4.
Шнурковые выключатели, как правило, используют для управления освещением. Исполнительный элемент приводится в действие при помощи шнурка. Выключатели устанавливают под потолком, иногда встраивают в настенные светильники. Для включения светильника таким выключателем достаточно один раз дернуть за шнурок.
Клавишный выключатель
Рис. 2 Клавишный выключатель
Показанный на Рис. 2 выключатель состоит из одноклавишного и двухклавишного выключателей, установленных в общую рамку. Одноклавишный выключатель содержит один контакт по схеме 1, а двухклавишный – два контакта по схеме 5.
Поворотный выключатель
Рис. 3 Поворотный выключатель
Выключатели с поворотным исполнительным элементом (Рис. 3) обычно имеют контактные группы по схемам 2 и 3. Показанный на рисунке выключатель имеет три контакта по схеме 3 и два положения: включено и выключено. Часто поворотные выключатели имеют более двух положений.
Перекидной выключатель
Рис. 4 Перекидной выключатель
Перекидные выключатели (Рис. 4) имеют самые разнообразные схемы контактов. Часто эти выключатели имеют среднее положение с контактами по схеме 4. Могут иметь две группы таких контактов.
Во второй части статьи будут рассмотрены: маркировка выключателей и требования к контактным зажимам для присоединения проводников.
Выключатель света GANGS и WAYS объяснение
Нет, это не пост о какой-то изворотливой программе Росса Кемпа 🙂 Здесь мы попытаемся прояснить тему, которая вызывает много путаницы среди вас, начинающих самодельщиков. типы…
Одноместный 2-сторонний, Тройной 1-сторонний, 2-местный 1-сторонний, бла-д-бла-де-бла. Так что, черт возьми, все это значит? Не паникуйте, друзья мои, это на самом деле довольно просто (хотя вы бы так не подумали, если бы читали многие популярные блоги о DIY).
Забудьте о «ПУТЯХ», сначала сконцентрируйтесь на «БАНДАХ»
Итак, представьте себе банду как один переключатель, просто как.Если на вашем выключателе света есть одна «кнопка», то это одиночный (или 1) групповой выключатель. Если на нем есть две «кнопки переключения», то это двойной (или 2) групповой переключатель. и т.д. и т.п.
одноклавишный переключатель
Двойной переключатель
Тройной переключатель
Рады, что разобрались?
«БАНДЫ» — это просто, а что насчет их «СПОСОБОВ»
Ну, что касается выключателей (или групп), то они могут быть только одним из двух; односторонний переключатель или двухсторонний переключатель, конец.
Механизм одностороннего выключателя света
Односторонний переключатель имеет две клеммы, это простейшее устройство переключателя. он либо включен, либо выключен, вот и все, что он делает. Когда он включен, клемма COM подключена к клемме L1 (да будет свет!). Когда он выключен, клемма COM ни к чему не подключена и (переключатель разомкнут) ток через переключатель не течет.
Механизм двухстороннего выключателя света
Двусторонний переключатель имеет три клеммы, он немного сложнее (любой полезный), чем односторонний двоюродный брат.Когда он включен (положение 1), клемма COM подключена к клемме L1. Но когда он выключен (положение 2), ток перенаправляется с клеммы L1 на клемму L2. Это то, что мы используем в цепях, когда мы хотим иметь возможность включать и выключать один свет с помощью двух разных выключателей (см. схемы двухстороннего переключения освещения).
Итак, в порядке небольшой доработки
лицевая панель одноклавишного переключателя
Если у нас есть переключатель с одной «кнопкой переключения» (1 группа), он может иметь механизм переключения, который может быть либо одним, либо двумя «НАПРАВЛЕНИЯМИ», поэтому у нас есть два возможных варианта;
1/ Однопозиционный переключатель GANG или
2/ Одноклавишный двухпозиционный переключатель
Лицевая панель двухклавишного переключателя
Если у нас есть переключатель с двумя «кнопками переключения» (2 группы), он может иметь механизм переключения, который может быть либо одним, либо двумя «НАПРАВЛЕНИЯМИ», поэтому у нас есть два возможных варианта;
1/ Двойной однопозиционный переключатель или
2/ A Двойной двунаправленный переключатель
И так далее, и тому подобное, Простые, вы поняли (надеюсь), я спать…
Теги: электрические выключатели, группа, путь
1 банда | Световая проводка
В одностороннем выключателе света есть две клеммы.Когда переключатель включен, обе клеммы соединены вместе.
Обычно эти клеммы имеют маркировку COM и L1 (иногда L1 и L2). Хотя технически не имеет значения, в какую сторону вы подключаете провода, лучше всего придерживаться соглашения и подключить постоянный ток (от источника питания) к COM, а коммутируемый ток (к лампе) к L1.
Это наиболее распространенный тип выключателя, который используется там, где освещение управляется с помощью одного выключателя (хотя часто можно увидеть двухпозиционный выключатель с одной незадействованной клеммой).
лицевая панель одноклавишного переключателя
Одноклавишный выключатель света
Механизм переключения
Механизм одностороннего выключателя света
Это довольно очевидно, но когда переключатель включен, клеммы COM и L1 соединены вместе. В выключенном состоянии их нет.
Теги: 1 группа, 1 направление, электрические выключатели, выключатель света
Двусторонний переключатель света имеет три контакта и очень похож на односторонний переключатель, но теперь также можно использовать положение «выключено».
Некоторые марки переключателей могут иметь несколько иную маркировку на клеммах (например, C L1 L2 или даже L1 L2 и L3).
Этот тип выключателя используется, когда два выключателя управляют одним и тем же светом, например, вверху и внизу лестницы. Вы можете использовать его как односторонний переключатель, используя только клеммы COM и L1.
лицевая панель одноклавишного переключателя
Одноклавишный двунаправленный выключатель света
Механизм переключения
Механизм двухстороннего выключателя света
В положении 1 (когда переключатель находится в нижнем положении или «включен») COM и L1 соединены вместе (точно так же, как односторонний переключатель).В положении 2 (когда переключатель поднят или выключен) COM и L2 соединены вместе.
Никогда нет соединения между L1 и L2.
Метки: 1-клавишный, 2-позиционный, 2-позиционный выключатель, выключатель света, двухпозиционный выключатель.электрические выключатели
Как заменить одноклавишный односторонний выключатель света
Если выключатель поврежден или вы просто хотите обновить фурнитуру, заменить его довольно просто. Просто убедитесь, что вы точно записали, как был подключен старый коммутатор, прежде чем отсоединять его, а затем таким же образом подключите новый коммутатор.
Никогда не рискуйте электробезопасностью
Перед началом любых электромонтажных работ необходимо соблюдать следующие меры предосторожности:
- Выключите главный выключатель и удалите предохранитель цепи, с которой вы собираетесь работать.
- Затем снова включите главный выключатель, чтобы восстановить питание остальной части дома.
- Держите предохранитель в кармане, чтобы избежать случайной замены, или выключите автоматический выключатель (MCB) цепи, с которой вы будете работать, и заблокируйте его с помощью запирающего устройства.
- Проверьте обесточенную цепь с помощью тестера розеток или тестера/измерителя напряжения для цепей освещения. Это подтвердит, что цепи не работают и безопасны для работы.
- Перед использованием проверьте всю готовую работу с помощью тестера розеток (или тестера напряжения для цепей освещения).
В целях безопасности эти изделия должны устанавливаться в соответствии с местными строительными нормами. В случае каких-либо сомнений или если это требуется по закону, проконсультируйтесь с компетентным лицом, зарегистрированным в схеме электрической сертификации.Дополнительную информацию можно получить в Интернете или в местных органах власти.
Будьте осторожны при открытии многоклавишных выключателей
Светильники, которыми управляют многоклавишные выключатели, должны питаться от той же цепи. Но в некоторых случаях свет может быть разделен на две цепи, т. е. свет наверху и свет внизу. Если у вас так, будьте осторожны, так как у вас будут кабели под напряжением в каждом положении переключателя. В этом случае вам также придется изолировать другую цепь. Когда одна цепь изолирована, существует несколько способов подключения многопозиционных выключателей света.
Безопасность превыше всего — заземляющие выключатели освещения
Наиболее распространенная комбинация выключателя освещения представляет собой металлическую монтажную коробку и пластиковую лицевую панель. В этом случае жила(ы) заземления должна быть подключена к клемме заземления монтажной коробки. Если у вас металлическая лицевая панель, основная жила заземления сначала проходит к лицевой панели (см. изображение).
Затем вам потребуется проложить короткий отрезок заземляющей жилы (отрезанный от двухжильного кабеля толщиной 1 мм и заземляющего кабеля и изолированный зелено-желтой оплеткой) между клеммами заземления на лицевой панели и монтажной коробке.Если и монтажная коробка, и лицевая панель изготовлены из пластика и клеммы заземления нет, наденьте зелено-желтую изоляцию на оголенные жилы и оставьте 3 мм кабеля без оболочки. Поместите открытые концы в соединительную колодку. При этом непрерывность заземления сохраняется через цепь освещения. Следование приведенным ниже инструкциям должно помочь вам добиться успешного результата.
- Изолируйте цепь и убедитесь, что питание отключено с помощью тестера напряжения. Затем отвинтите лицевую панель коммутатора и потяните ее вперед, чтобы вы могли видеть соединения сзади.
- Запишите цвет и номера клемм или нарисуйте четкую схему, показывающую цвет и количество проводов, подключенных к каждой клемме.
- Ослабьте винты клемм и вытащите жилы из клемм.
- Если жила заземления надлежащим образом изолирована зелено-желтой оболочкой и подключена к монтажной коробке, оставьте ее присоединенной.
- Подсоедините жилы к нужным клеммам нового коммутатора и затяните винты. Убедитесь, что они надежно зажимают жилы кабеля, слегка потянув за провода.Если его еще нет, наденьте отрезок коричневой ПВХ-оболочки на синюю жилу (или черную жилу, если ваша проводка окрашена в старые цвета), чтобы показать, что она может быть под напряжением.
- Наденьте зелено-желтую ПВХ-оболочку на неизолированную жилу заземления ответвительного кабеля коммутатора.
- Подключите его к клемме заземления монтажной коробки. Если вы используете металлический переключатель, обязательно заземлите лицевую панель переключателя.
- Еще раз проверьте надежность каждого соединения, затем вставьте кабель обратно в монтажную коробку и установите лицевую панель.
Электробезопасность
Электрическая безопасность чрезвычайно важна, и важно, чтобы вы точно знали, что делаете. См. нашу статью по электробезопасности, чтобы узнать больше.
Electric Gang (Single VS Double) — функция, ширина и стоимость — PortablePowerGuides
Вы, вероятно, слышали, как ваш подрядчик использует такие термины, как «Одноклавишный», «2-клавишный диммерный переключатель» и «1-клавишный переключатель». Но что означают эти термины? Они важны? Повлияют ли они на ваши решения о покупке?
Что означает электрическая банда?В строительстве слово «банда» обычно используется в сочетании с ящиком для инструментов.На самом деле, ящики для инструментов также называют ящиками для банд. Но в электротехнике определение «Банда» менее очевидно. Это относится к переключателю на лицевой панели электрической коробки.
Точнее, это количество переключателей.
«Банда» — это лишь одно из многих имен, которые люди используют. Другие названия включают «Рокер», «Диммер» и «Бросок» . Эти имена не случайны.
Они действительно могут сказать вам, что делает рассматриваемый переключатель.Например, диммер делает именно это. Он приглушает свет, а не выключает его сразу.
Одинарная группа Значение« Single Gang» или «1-Gang» относится к коробке, достаточно широкой для размещения переключателя. «1-Gang Box» также может содержать дуплексную розетку.
У вас есть несколько способов определения термина «Одиночная банда». Это потому, что определение «банды» широкое. Это зависит от контекста.
«Группа» может относиться к количеству переключателей на табличке электрической коробки.
Однако это также может говорить о физическом размере коробки. «Банда» также может подчеркнуть ширину коробки.
DIY Doctor делает шаг вперед и вводит термин «односторонний переключатель». Термин относится к простому выключателю, который управляет одной цепью освещения. Включает и выключает цепь. Вы не можете получить ничего более прямолинейного, чем это.
Elesi использует термин «однополюсный переключатель ». Но их определение также одинаково.Это относится к основному выключателю света, который может включаться и выключаться. Они также отметили, что большинство выключателей в обычном доме были «однополюсными выключателями».
Зачем мне использовать 1 банду?- Вы можете использовать 1-клавишные выключатели в помещениях с одной цепью освещения. Другими словами, у вас нет других цепей освещения, которыми нужно управлять. Поэтому все, что вам нужно, — это один переключатель для включения и выключения света в заданном пространстве.
- Вы также можете использовать 1-клавишный выключатель в ситуациях, когда выключатель света легко доступен.Вам не придется бродить в темноте на большом расстоянии, чтобы найти выключатель.
В «двухместном» корпусе можно разместить два выключателя света или дуплексные розетки.
Double Gang похож на Single Gang в том смысле, что имеет несколько значений.
Если предполагается, что «Double Gang» означает «2-позиционные выключатели», это относится к ситуации, когда два переключателя управляют одной цепью освещения.
Почему следует использовать 2 группы?Многие используют два выключателя для управления одним светом, потому что это безопаснее и удобнее.
Если в вашем доме есть светильник, который освещает лестницу, вам понадобится один выключатель наверху и еще один внизу.
Подумай об этом. Если бы вы захотели подняться по этой лестнице посреди ночи, что бы вы сделали, если бы выключатель света находился наверху? Есть ли смысл подниматься по этой лестнице в темноте?
Нет, это не так, когда эта статья Рейтер уже показала, что более миллиона американцев ежегодно получают травмы, связанные с лестницей.
Если у вас есть переключатель вверху и внизу, вы можете включать свет над лестницей всякий раз, когда поднимаетесь или спускаетесь. Вам не придется шарить в темноте.
2-клавишный переключатель может обеспечить аналогичные преимущества в больших помещениях с несколькими входами. Если вы разместите выключатель на каждом входе, вы сможете включать свет независимо от того, какой вход вы используете.
Как только вы добавите диммеры, 2-клавишные переключатели станут еще привлекательнее.Диммер – это устройство, позволяющее регулировать яркость света. Вы можете увеличить или уменьшить интенсивность, чтобы создать желаемую атмосферу.
Вы можете установить 2-клавишный выключатель с двумя диммерами. Но эта конфигурация не так привлекательна, как установка 2-клавишного выключателя с одним диммером и одним переключателем направления. Проще говоря, бросковый переключатель будет включать и выключать свет, а диммер регулирует яркость.
Одинарная группа VS Двойная группа Выключатели Single Gangне так сложно идентифицировать, если вы знаете, что искать.То же самое относится и к переключателям Double Gang. Вот лишь некоторые из различий, которые вы заметите между ними:
1). 2-3/4″ против 4-9/16″ ширина
1-местные пластины имеют ширину 2-3/4 дюйма, тогда как их 2-местные аналоги имеют ширину 4-9/16 дюймов. Тарелки становятся больше по мере того, как вы продолжаете двигаться по списку. Например, размер 9-ганговой пластины составляет 17,25 дюйма, что невероятно.
| GANG | ширина | |
| 1 | 2-3 / 4 « | |
| 2 | 4-9 / 16″ | |
| 3 | 6-3 / 8 | |
| 4 | 4 | 8-3 / 16 « |
| 5 | 10″ | |
| 6 | 11-13 / 16 « | |
| 7 | 13.63 « | |
| 8 | 8 | 15.44″ |
| 9 | 17.25 « | |
| 10278 | ||
| 10 | 19.06″ | 9.06 « |
Одноклавишные выключатели меньшего размера. Вы можете сказать, просто глядя на них. Вы заметите резкое различие между ними.
С пластинами переключателей увеличенного размера одноклавишные переключатели имеют ширину 3,5 дюйма, а двойные переключатели — 5.5 дюймов.
2). Двойная банда имеет больше переключателей
Поскольку двухблочные выключатели шире, они могут вмещать более одного выключателя или дуплексной розетки. С другой стороны, одиночные переключатели имеют достаточно места только для одного переключателя или дуплексной розетки.
3). Функции 2-клавишного переключателя расширены
1-клавишный выключатель управляет одной цепью освещения. Вы можете включать и выключать свет. Переключатель больше ничего не делает. Если у вас есть диммер, он будет либо увеличивать, либо уменьшать яркость.
2-клавишный переключатель использует два переключателя для управления одним светом. Вы можете использовать любой переключатель, чтобы включить или выключить свет. Если у вас есть и диммер, и бросковый переключатель, вы можете изменять яркость, а также включать и выключать свет.
Несмотря на то, что большинство домов могут выжить с 1-клавишным выключателем, подрядчики стали довольно часто устанавливать 2-клавишные выключатели.
4). Разница в стоимости невелика
| Банда | Средняя стоимость |
| 1 | 12.21 |
| 2 | 15,99 |
Одноблочные выключатели дешевле, чем двухклавишные. Но разница в стоимости настолько мала, что редко влияет на решение подрядчика установить одноклавишные или двухклавишные выключатели.
5). Конструкция двухклавишного выключателя сложна
Вы когда-нибудь смотрели на клеммы 1-клавишного выключателя?
Он имеет два терминала, что является одной из причин его простоты.Если вы проверите переключатель после его включения, , вы заметите, что клеммы COM и L1 соединены . Но как только вы выключаете переключатель, эта связь рассеивается. Клемма СОМ ни к чему не подключена, из-за чего ток перестал течь.
Из того, что сказано в Light Wiring Diagrams, двухклавишные переключатели лишь немного сложнее. У них три терминала. При включении переключателя ответ COM-терминала такой же.Он подключен к клемме L1.
Различия возникают только при переводе переключателя в положение «ВЫКЛ». Ток, который протекал к L1, перенаправляется на клемму L2.
Различия в переключателяхПереключатель 1-местной коробки будет отличаться от переключателя 2-местной коробки. Коробка 1-Gang имеет только один переключатель. Название говорит вам, чего ожидать. Коробка 2-Gang имеет два переключателя.
Тип переключателя может различаться. Например, коробка может иметь обычный переключатель и диммер или даже переключатель и дуплексную розетку.
Различия в розетке также аналогичны различиям в выключателе.
Различия на выходе1-клавишный выключатель имеет одну розетку. Двухклавишный переключатель имеет две розетки. Вы можете соединить розетку и выключатель.
3-клавишный переключатель еще более привлекателен, потому что вы можете добавить на одну и ту же пластину поворотный переключатель, дуплексную розетку и диммер.
Могу ли я заменить одинарную группу на двойную? Как?Вы можете заменить одноклавишный переключатель двойным переключателем.Тем не менее, это много работы.
Вы должны остановиться, чтобы подумать, есть ли у вас навыки или даже время, чтобы взяться за проект, прежде чем продолжить. Если вы решили заменить одноклавишный выключатель самостоятельно, возможно, потому, что хотите добавить розетку, вы можете выполнить следующие шаги:
- Начните с выключения автоматического выключателя целевого выключателя или розетки. Если вы не определили выключатель, который управляет этим ящиком, вы можете просто выключить главный выключатель.Цель состоит в том, чтобы разобрать коробку, не получив удара.
- После отключения питания вы можете всерьез заняться проектом. Снимите лицевую панель. Поместите новую двойную коробку к стене. Обведите контур коробки на стене.
- Возьмите пилу и прорежьте ей отверстие в стене. Следуйте контуру, который вы проследили. Инструмент, который вы будете использовать для проделывания отверстия, зависит от типа стены.
- Когда отверстие будет готово, вы можете использовать монтировку, чтобы удалить старую коробку. Это не займет много времени, потому что вы увеличили отверстие вокруг старой коробки, пытаясь освободить место для новой коробки.
- Как только старая коробка убрана, вы можете поставить новую на ее место.
- Сделайте отверстия для проводов и протяните их.
- Используйте винты старой коробки, чтобы закрепить новую коробку в отверстии.
- На этом этапе достаточно просто подключить новую розетку и привинтить лицевую панель.
Как видите, это требует времени, особенно когда дело доходит до вырезания отверстия и установки новой коробки в отверстие. Возможно, вам придется удалить больше гипсокартона, чтобы отверстие вместило новую коробку.
Многим проще доверить эту работу электрику. Хотя при наличии навыков дешевле установить двухклавишный выключатель самостоятельно.
Однополюсные и двухполюсные выключатели| Что такое двухполюсные выключатели
Планирование розеток и выключателей вам нужно для вашего дома или проекта может привести к множеству различных вопросов вокруг отделка, стиль и функциональность. Один общий вопрос о функциональности «Нужны ли мне однополюсные или двухполюсные выключатели?»
Просмотреть все двухполюсные выключатели
Что такое шест?
Полюс переключателя относится к количеству отдельных цепей, которыми может управлять переключатель.Однополюсные переключатели могут управлять только одна цепь и двухполюсный переключатель могут управлять двумя цепями. Так что двойной полюсный переключатель почти как два однополюсных переключателя, управляемых тот же переключатель.
Что такое однополюсные выключатели?
Однополюсные выключатели обычные, простые выключатели света. Они управляют одной цепью и предлагают регулярное включение и выключение. функция. Большинство выключателей в типичном доме, как правило, однополюсные. Двойной полюс переключатели более распространены в промышленных условиях или на фабриках, однако они могут использоваться в качестве защитного отключения для бытового прибора.
Что такое двухполюсные выключатели?
Провода, подающие электричество на двойную полюсные выключатели имеют тенденцию быть больше, чем провода, которые питаются от одного полюса выключатели, так как двухполюсные выключатели часто используются для управления цепями 240В.
Двухполюсные выключатели позволяют безопасно изолировать приборы. Они, как правило, используются для приборов с большими нагрузками. как плиты и душевые. Важно, чтобы вы проверили рейтинг вашего продукта, поскольку существуют различные типы двухполюсных выключателей.Двойной 20А полюсный переключатель, скорее всего, подойдет только для небольших печей, тогда как обычный печи, вероятно, потребуется переключатель DP 45A.
Еще одна причина использовать двойную опору переключение связано с правилами, которые означают, что вам необходимо иметь местные средства изоляции для определенных продуктов. Таким образом, двухполюсный изолятор изолирует один Например, конкретная розетка, которая находится за холодильником.
Если вы хотите купить розетки и выключатели, ознакомьтесь с нашими руководствами по правильному выбору: Соответствие отделки выключателей и розеток стилю дизайна интерьера; Функции и выбор выключателя и розетки — что мне нужно?
Что такое двухполюсная розетка?
Двухполюсная розетка переключает как фазу, так и нейтраль для обеспечения надежной изоляции подключенного к сети прибора.
Двухполюсный выключатель переключает как фазу, так и нейтраль для обеспечения надежной изоляции цепи нагрузки.
Сколько проводов может быть на однополюсном выключателе?Теоретически у вас будет только 1-2 постоянных живых канала и 1+ срок загрузки. Существует несколько различных способов подключения цепей освещения или изоляции, поэтому может быть несколько различных комбинаций.
Нужно ли заземлять однополюсный выключатель?Коммутационный модуль не требует заземления, но ярмо и лицевая панель всегда должны быть заземлены, если лицевая панель изготовлена из металла.Большинство пластиковых переключателей не нуждаются в заземлении, поскольку они относятся к классу 2.
Нужна ли мне двухполюсная или однополюсная розетка?Несмотря на то, что однополюсная розетка, как правило, дешевле, всегда желательно, чтобы клиенты/электрики устанавливали двухполюсные розетки для более надежной изоляции подключенных приборов.
В чем разница между 2-полюсным и 3-полюсным выключателем?Разница только в количестве переключаемых полюсов.
Безопасны ли однополюсные розетки?Однополюсные розетки совершенно законны и безопасны для многих приборов, но безопаснее использовать двухполюсные розетки.Поэтому всегда лучше использовать двухполюсные розетки во всех ситуациях.
Родственные категории
Как установить HS200 на вашу электрическую линию?
Прежде чем мы начнем, обратите внимание, что ваша розетка применима:
Как я могу установить HS200, если моя розетка Powerline содержит только 3 линии?
Для HS200
Давайте сначала узнаем о линии электропередач. Как известно, передача электроэнергии обычно осуществляется по трехфазной четырехпроводной схеме.
Линия под напряжением/нагрузкой: Будет генерироваться напряжение (100 ~ 240 В) между линией A/B/C и линией N, мы называем линии A, B и C линией под напряжением/нагрузкой.
Нейтральная линия: Из-за трехфазного равновесия (линии A, B и C соединены вместе на линии N), через линию N не протекает ток, мы называем ее нейтральной линией.
Линия заземления: Поскольку земля является хорошим проводником, мы используем линию для соединения корпуса устройства/электроприбора с землей, чтобы избежать опасности поражения электрическим током , мы называем линию линией заземления.
Как правило, электрическая линия обеспечивает две линии под напряжением, одну нейтральную линию и одну линию заземления для установки розетки или выключателя.
Теперь давайте установим интеллектуальный коммутатор TP-Link на вашу электрическую линию.
Примечание: Если вы не знакомы с основными работами с электричеством, не устанавливайте выключатель самостоятельно, а обратитесь за помощью к профессиональному электрику .
Шаг 1 ： Пожалуйста, подтвердите, соответствует ли ваша электрическая линия следующим электрическим требованиям:
- Нейтральная линия .(Если в настенной коробке нет нейтральной линии, ОСТАНОВИТЕ установку выключателя и проконсультируйтесь с профессиональным электриком ).
- A однополюсный переключатель (умный переключатель TP-Link не является трехпозиционным переключателем).
3. Поскольку интеллектуальный коммутатор TP-Link необходимо настраивать через Wi-Fi, его можно устанавливать только на неметаллических лицевых панелях и в сухих помещениях.
Если вы выполнили электрические требования, следуйте приведенным ниже инструкциям по электромонтажу.
Шаг 2: Отключите питание на выключателе, который управляет выключателем освещения. Используйте тестер напряжения, чтобы убедиться в отсутствии напряжения.
Шаг 3 ： Снимите лицевую панель и выключатель освещения, затем определите линии Фаза/Нагрузка , Нейтраль и Заземление .
Шаг 4 ： Подсоедините проводку интеллектуального переключателя к прилагаемым разъемам следующим образом.
Подсоедините каждый из двух черных проводов от коммутатора к доступным линиям под напряжением с помощью зажима для провода и оберните изолентой зажим для провода, чтобы убедиться, что медный проводник
полностью скрыт. Зеленый провод на выключателе (линия заземления) к Линия заземления , Белый провод на выключателе (нейтральная линия) на Нейтральная линия .
Примечание: Следующие сценарии подключения могут быть опасными или незаконными.
- Если Нейтральная линия недоступна. Не устанавливать!
- Никогда не подключайте линию Neutral к любым линиям Switch .
Шаг 5 ： Установите интеллектуальный коммутатор на настенную коробку с помощью двух прилагаемых винтов и защелкните прилагаемую настенную пластину или прикрепите существующую.
Примечание: Входящая в комплект настенная пластина предназначена только для установки в одинарной коробке.
Шаг 6 ： Восстановите питание интеллектуального переключателя на автоматическом выключателе и наслаждайтесь.
Чтобы узнать больше о каждой функции и конфигурации, перейдите в Центр загрузки , чтобы загрузить руководство по вашему продукту.
Полезен ли этот FAQ?
Ваш отзыв помогает улучшить этот сайт.
да Нет
Что вас беспокоит в этой статье?
- Неудовлетворен продуктом
- Слишком сложно
- Запутанное название
- ко мне не относится
- Слишком расплывчато
- Другое
Мы будем рады вашим отзывам. Пожалуйста, сообщите нам, как мы можем улучшить этот контент.
Представлять на рассмотрение
Спасибо
Мы ценим ваши отзывы.
Нажмите здесь, чтобы связаться со службой технической поддержки TP-Link.
Как работает 1-клавишный двухпозиционный переключатель?
1-позиционный переключатель : Если световой переключатель имеет вид ‘ 1-позиционный ‘ , это означает , что — это просто переключатель включения / выключения .Единственный переключатель управляет одним светом (или цепью освещения). 2-позиционный переключатель : A ‘ 2-позиционный ‘ переключатель означает, что — это другой переключатель , управляющий тем же светом. Эти часто используются на лестничных клетках, в больших комнатах с выключателями у каждой двери.
Нажмите, чтобы увидеть полный ответ
Кроме того, что такое 1-клавишный двухпозиционный переключатель?
1 банда = значит 1 выключатель /розетка на пластине. 2 группы = означает 2 выключателя /розетки на пластине и т. д., 1 направление = означает, что светом можно управлять только с этого выключателя . 2-ходовой = означает, что свет может управляться двумя источниками, обычно используется для управления посадочным огнем.
В последствии вопрос, как работает 2-клавишный выключатель? Двухпозиционное переключение означает наличие двух или более переключателей в разных местах для управления одной лампой. Они соединены проводами, так что работа любого переключателя будет управлять светом .Такое расположение и часто встречается на лестницах с одним выключателем наверху и одним выключателем внизу или в длинных коридорах с выключателем на обоих концах.
