Назначение и принцип работы ограничителей перенапряжения

Ограничитель перенапряжения (ОПН) — это устройство для защиты электрооборудования от импульсных перенапряжений в электросети. Основная задача ОПН — ограничить амплитуду импульсов перенапряжения до безопасного для изоляции оборудования уровня.

В основе принципа работы ОПН лежит использование нелинейных резисторов — варисторов. При нормальном напряжении в сети сопротивление варистора очень велико, и через него протекает минимальный ток. При возникновении импульса перенапряжения сопротивление варистора резко падает, и он начинает проводить значительный ток, ограничивая тем самым рост напряжения.

Как ОПН защищает оборудование?

Защитное действие ОПН основано на следующем принципе:

• При нормальном напряжении ОПН практически не влияет на работу сети
• При возникновении импульса перенапряжения ОПН резко снижает свое сопротивление
• Через ОПН начинает протекать импульсный ток, который отводится на землю
• Напряжение на защищаемом оборудовании ограничивается до безопасного уровня

Основные виды ограничителей перенапряжения

Существует несколько основных видов ОПН, различающихся по конструкции и назначению:

По типу изоляции:

• Фарфоровые ОПН — имеют фарфоровый корпус, более устойчивы к температурным воздействиям
• Полимерные ОПН — в полимерном корпусе, легче по весу, менее взрывоопасны

По конструктивному исполнению:

• Одноколонковые — содержат одну колонку варисторов
• Многоколонковые — состоят из нескольких параллельно соединенных колонок

По классу напряжения:

• Низковольтные (до 1 кВ)
• Среднего напряжения (3-35 кВ)
• Высоковольтные (110 кВ и выше)

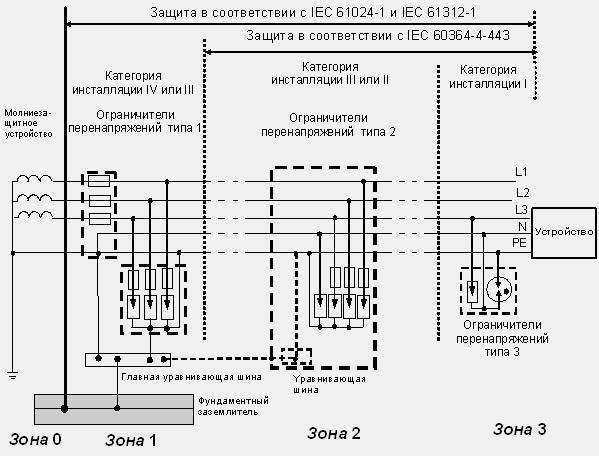

По месту установки:

• ОПН для установки на вводе в здание (класс I)
• ОПН для распределительных щитов (класс II)
• ОПН для защиты отдельных приборов (класс III)

Конструкция и основные элементы ОПН

Типовая конструкция ограничителя перенапряжения включает следующие основные элементы:

• Варисторы — основной рабочий элемент, обеспечивающий защитное действие
• Корпус — фарфоровый или полимерный, обеспечивает изоляцию и механическую защиту
• Электроды — для подключения ОПН к сети и заземлению
• Пружины — обеспечивают постоянное сжатие варисторной колонки
• Уплотнения — защищают внутренние элементы от влаги и загрязнений

В современных ОПН также часто присутствуют дополнительные элементы:

• Индикатор срабатывания — показывает, подвергался ли ОПН воздействию импульсов
• Разъединитель — отключает ОПН при его повреждении
• Счетчик срабатываний — фиксирует количество импульсов, воздействовавших на ОПН

Основные технические характеристики ОПН

При выборе и применении ограничителей перенапряжения необходимо учитывать их основные технические параметры:

• Наибольшее длительно допустимое рабочее напряжение — максимальное напряжение, которое ОПН выдерживает неограниченное время
• Номинальное напряжение — напряжение, при котором ОПН сохраняет работоспособность в течение 10 минут
• Номинальный разрядный ток — максимальный импульсный ток, который ОПН может выдержать без повреждений
• Остающееся напряжение — напряжение на ОПН при протекании через него номинального разрядного тока
• Ток проводимости — ток, протекающий через ОПН при рабочем напряжении
• Энергоемкость — максимальная энергия, которую ОПН способен поглотить без повреждений

Схемы подключения ограничителей перенапряжения

Существует несколько основных схем подключения ОПН в электрических сетях:

Фаза-земля

ОПН подключается между фазным проводником и заземлением. Это наиболее распространенная схема, обеспечивающая защиту от большинства видов перенапряжений.

Фаза-нейтраль

Применяется в сетях с глухозаземленной нейтралью для защиты от дифференциальных перенапряжений между фазой и нейтралью.

Нейтраль-земля

Используется для защиты нулевого проводника от перенапряжений в сетях с изолированной нейтралью.

Комбинированная схема

Включает в себя подключение ОПН между всеми проводниками: фаза-земля, фаза-нейтраль и нейтраль-земля. Обеспечивает наиболее полную защиту.

Правила выбора ограничителей перенапряжения

При выборе ОПН для конкретного применения необходимо учитывать следующие факторы:

• Номинальное напряжение сети — ОПН должен соответствовать напряжению сети
• Ожидаемый уровень перенапряжений — необходимо оценить возможные импульсные воздействия
• Категория перенапряжения объекта — определяет класс ОПН (I, II или III)
• Режим нейтрали сети — влияет на схему подключения ОПН
• Условия эксплуатации — температура, влажность, загрязненность и т.д.
• Требования по надежности — определяют необходимость резервирования

Важно правильно рассчитать параметры ОПН, чтобы обеспечить эффективную защиту без риска повреждения самого ограничителя.

Особенности монтажа и эксплуатации ОПН

При монтаже и эксплуатации ограничителей перенапряжения следует соблюдать ряд важных правил:

• ОПН должен быть установлен как можно ближе к защищаемому оборудованию
• Необходимо обеспечить надежное заземление ОПН
• Соединительные проводники должны быть максимально короткими
• Следует избегать резких изгибов соединительных проводников
• Необходимо периодически проверять состояние ОПН и его контактных соединений
• При срабатывании индикатора или счетчика импульсов нужно провести внеплановый осмотр

Соблюдение этих правил позволит обеспечить максимальную эффективность защиты и длительный срок службы ОПН.

Применение ОПН в различных областях

Ограничители перенапряжения находят широкое применение в различных областях электроэнергетики и промышленности:

• Защита линий электропередачи от грозовых и коммутационных перенапряжений
• Защита подстанционного оборудования (трансформаторов, выключателей и т.д.)
• Защита промышленного оборудования на предприятиях
• Защита бытовой электроники и техники в жилых домах
• Защита систем релейной защиты и автоматики
• Защита телекоммуникационного оборудования
• Защита возобновляемых источников энергии (солнечных и ветровых электростанций)

В каждой из этих областей применяются специализированные типы ОПН, учитывающие особенности защищаемых объектов и возможные виды перенапряжений.

Ограничитель импульсных перенапряжений

Среди множества защитных устройств широко известен такой высоковольтный аппарат, как ограничитель импульсных перенапряжений. Импульсные перенапрежения возникают в результате нарушений в атмосферных или коммутационных процессах и способны нанести серьезный вред электрооборудованию.

Содержание

Преимущества в использовании ОПН

Основным средством защиты дома при попадании молнии служит громоотвод или молниеотвод. Но он не способен справиться с разрядом, проникшим в сеть через воздушные линии. Поэтому проводник, принявший на себя этот импульс, становится основной причиной выхода из строя электрооборудования и домашней аппаратуры, подключенной к данной сети. Чтобы избежать подобных неприятностей рекомендуется их полное отключение на период грозы. Гарантированная защита обеспечивается путем установки ограничителей перенапряжения (ОПН).

В обычных средствах защиты установлены карборундовые резисторы, а также соединенные последовательно искровые промежутки. В отличие от них в ОПН устанавливаются нелинейные резисторы, основой которых является окись цинка. Они объединяются в общую колонку, помещенную в фарфоровый или полимерный корпус. Таким образом, обеспечивается их эффективная защита от внешних воздействий и безопасная эксплуатация устройства.

Особенности конструкции оксидно-цинковых резисторов позволяют выполнять ограничителям перенапряжения более широкие функции. Они свободно выдерживают, независимо от времени, постоянное напряжение электрической сети. Размеры и вес ОПН значительно ниже, чем у стандартных вентильных разрядников.

Технические характеристики ОПН

Основной величиной, характеризующей работу ограничителя перенапряжения ОПН, является максимальное действие рабочего напряжения, которое может подводиться к клеммам прибора без каких-либо временных ограничений.

Ток, проходящий через защитное устройство под действием напряжения, называется током проводимости. Его значение измеряется в условиях реальной эксплуатации, а основными показателями служит активность и емкость. Общая величина такого тока может составлять до нескольких сотен микроампер. По этому параметру оцениваются рабочие качества ОПН.

Все импульсные ограничители способны устойчиво переносить медленно изменяющееся напряжение. То есть, они не должны разрушаться в течение определенного времени при повышенном уровне напряжения. Значения, полученные при испытаниях, позволяют настроить защитное отключение прибора по истечению установленного срока.

Величина предельного разрядного тока является максимальным значением грозового разряда. С ее помощью устанавливается предел прочности импульсного ограничителя при прямом попадании молнии.

Нормативный ресурс ОПН определяется и токовой пропускной способностью. Он рассчитывается для работы в наиболее тяжелых условиях, когда присутствуют максимальные грозовые или коммутационные перенапряжения.

Устройство ограничителей импульсных перенапряжений

Производители электротехники пользуются технологией и конструкторскими решениями, которые применяются в других электроустановочных изделиях. Прежде всего, это материал корпуса и габаритные размеры, внешний вид и прочие параметры. Отдельно решаются технические вопросы, связанные с установкой ОПН и его подключением к общим электроустановкам потребителей.

Существуют отдельные требования, предъявляемые именно этому классу устройств. Корпус ограничителя перенапряжений должен обеспечивать защиту от прямых прикосновений. Полностью исключается риск возгорания защитного устройства из-за перегрузок. При его выходе из строя на линии не должно быть коротких замыканий.

Современный ограничитель импульсных перенапряжений оборудуется простой и надежной индикацией. К нему может подключаться сигнализация дистанционного действия.
