Осциллятор тесла схема. Осциллятор Тесла: схема, принцип работы и применение

Что представляет собой осциллятор Тесла. Как работает электрическая схема осциллятора Тесла. Где применяются осцилляторы Тесла в современной технике. Как собрать простой осциллятор Тесла своими руками.

Содержание

Что такое осциллятор Тесла

Осциллятор Тесла — это электрическое устройство, изобретенное Николой Теслой в конце 19 века для генерации высокочастотных колебаний. Основные компоненты осциллятора Тесла:

  • Конденсатор
  • Катушка индуктивности
  • Искровой разрядник
  • Трансформатор

Принцип работы осциллятора Тесла основан на периодической зарядке конденсатора через катушку индуктивности и его разрядке через искровой промежуток. Это создает затухающие колебания высокой частоты.

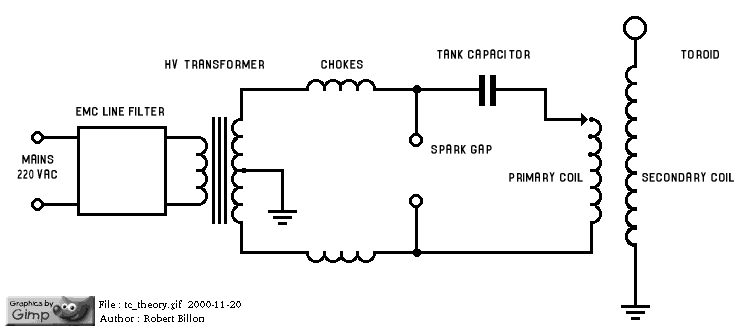

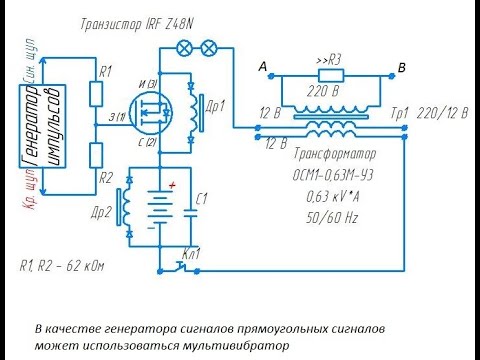

Схема и принцип работы осциллятора Тесла

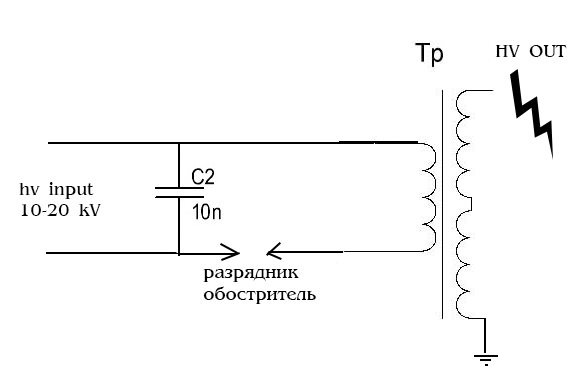

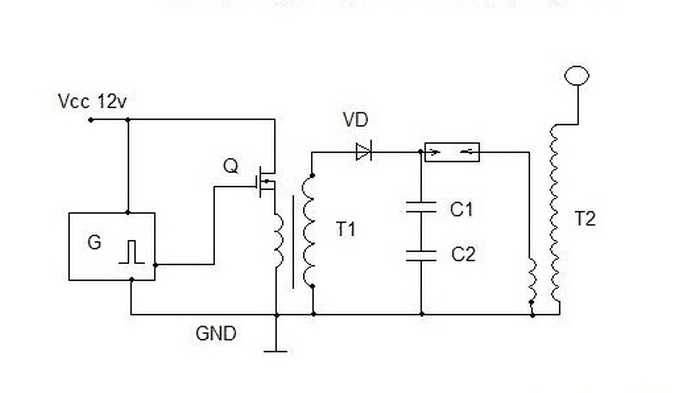

Электрическая схема классического осциллятора Тесла включает следующие элементы:

  • Источник высокого напряжения (трансформатор)
  • Конденсатор большой емкости
  • Катушка индуктивности (первичная обмотка)
  • Искровой разрядник
  • Вторичная обмотка трансформатора

Как работает эта схема осциллятора Тесла:


  1. Конденсатор заряжается от источника высокого напряжения через первичную обмотку
  2. При достижении напряжения пробоя происходит разряд через искровой промежуток
  3. Возникают затухающие колебания в контуре из конденсатора и катушки
  4. Колебания индуцируются во вторичной обмотке с повышением напряжения
  5. Цикл повторяется с высокой частотой

Таким образом формируются высокочастотные колебания с большой амплитудой напряжения на выходе вторичной обмотки.

Области применения осцилляторов Тесла

Осцилляторы Тесла нашли применение в следующих областях:

  • Радиотехника — для генерации высокочастотных сигналов
  • Медицина — в физиотерапевтических аппаратах
  • Научные исследования — изучение высоковольтных разрядов
  • Промышленность — установки плазменной резки и сварки
  • Системы беспроводной передачи энергии

Современные модификации осцилляторов Тесла используются в передатчиках, источниках питания и других высокочастотных устройствах.

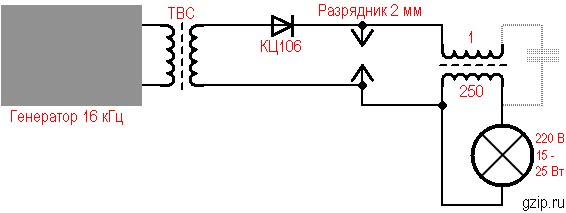

Как собрать простой осциллятор Тесла своими руками

Для изготовления простейшего осциллятора Тесла в домашних условиях потребуются:


  • Высоковольтный трансформатор от старого телевизора
  • Конденсатор на 10-100 нФ
  • Медный провод для намотки катушек
  • Пластиковая труба для каркаса вторичной обмотки
  • Искровой разрядник из болтов

Порядок сборки:

  1. Намотать первичную обмотку из 5-10 витков толстого провода
  2. Изготовить вторичную обмотку из 1000-1500 витков тонкого провода
  3. Собрать искровой разрядник из двух болтов
  4. Соединить все компоненты по схеме
  5. Подключить к высоковольтному трансформатору

При включении между электродами вторичной обмотки должны возникать высоковольтные разряды. Соблюдайте меры безопасности при работе с высоким напряжением!

Преимущества и недостатки осцилляторов Тесла

Основные достоинства осцилляторов Тесла:

  • Простота конструкции
  • Высокая выходная мощность
  • Возможность получения сверхвысоких напряжений
  • Генерация широкополосного спектра частот

К недостаткам можно отнести:

  • Низкий КПД из-за потерь на искровом разряднике
  • Сложность регулировки частоты
  • Высокий уровень электромагнитных помех
  • Опасность при работе с высоким напряжением

Несмотря на недостатки, осцилляторы Тесла остаются востребованными в некоторых областях техники благодаря своей простоте и эффективности.


Модификации классической схемы осциллятора Тесла

Современные варианты осцилляторов Тесла имеют ряд усовершенствований по сравнению с классической схемой:

  • Замена искрового разрядника на электронные ключи
  • Применение резонансных контуров для повышения КПД
  • Использование автоматической подстройки частоты
  • Добавление модуляции для передачи информации
  • Миниатюризация конструкции с помощью полупроводников

Такие модификации позволяют расширить возможности применения осцилляторов Тесла в современной радиоэлектронной аппаратуре.

Меры безопасности при работе с осциллятором Тесла

При сборке и эксплуатации осциллятора Тесла необходимо соблюдать следующие меры предосторожности:

  • Использовать изолирующие материалы и инструменты
  • Не прикасаться к оголенным проводникам под напряжением
  • Работать только сухими руками в резиновой обуви
  • Не включать устройство без нагрузки
  • Отключать питание перед любыми манипуляциями
  • Не превышать допустимые напряжения компонентов

Следует помнить, что даже небольшой осциллятор Тесла может генерировать опасные для жизни высоковольтные разряды. Соблюдение техники безопасности обязательно!



ЭЛЕКТРИЧЕСКИЕ ОСЦИЛЛЯТОРЫ*. НИКОЛА ТЕСЛА. ЛЕКЦИИ. СТАТЬИ.

ЭЛЕКТРИЧЕСКИЕ ОСЦИЛЛЯТОРЫ*

Мало было открыто таких областей, которые оказались столь урожайными как токи высокой частоты. Их необыкновенные свойства и эффектность демонстрируемых ими явлений сразу же вызвали всеобщее внимание. Научные люди заинтересовались исследованием их, инженеры были привлечены их коммерческими возможностями, а врачи увидели в них долгожданные средства для действенного лечения телесных болезней. Со времен публикации моих первых исследований в 1891 сотни томов были написаны по этому предмету, и множество неоценимых результатов получено с помощью этого нового фактора. Эта область находится еще только во младенчестве, будущее хранит несравненно большее.

С самого начала я чувствовал необходимость сделать эффективный аппарат, отвечающий быстро растущим потребностям, и в течение восьми лет после моих первых сообщений я разработал не меньше пятидесяти типов этих трансформаторов или электрических осцилляторов, каждый из которых был законченным во всех подробностях и усовершенствован до такой степени, что я не смог бы сколько-нибудь существенно улучшить ни один из них сегодня. Если бы мной двигали практические соображения, я мог бы создать большой и прибыльный бизнес, параллельно оказывая всему миру важную услугу. Но сила обстоятельств и постоянно растущие перспективы еще больших достижений обратили мои усилия в другом направлении. И получается так, что скоро на рынок выйдут инструменты, которые, как это ни странно, были полностью завершены двадцать лет назад!

Эти осцилляторы предназначались специально для работы с постоянными и переменными осветительными цепями и для генерации затухающих и незатухающих осцилляции или токов любой частоты, объема и напряжения в широчайших пределах. Они компактны, автономны, не требуют никакого обслуживания в течение длительных периодов времени и оказываются очень удобными и полезными для таких разнообразных целей, как беспроводная телеграфия и телефония; преобразование электрической энергии; получение химических соединений путем сплавления и соединения; синтез газов; производство озона; освещение; сварка; муниципальная, больничная и бытовая санитария и стерилизация, и множество других применений в научных лабораториях и промышленных организациях.

Хотя эти трансформаторы никогда ранее не описывались, общие принципы, лежащие в их основе, были полностью изложены в моих печатных статьях и патентах, в особенности за 22 Сентября 1896, и думается поэтому, что прилагаемые фотографии нескольких типов вместе с кратким объяснением дадут всю необходимую информацию.

Существенными частями такого осциллятора являются: конденсатор, катушка самоиндукции для зарядки его до высокого потенциала, контроллер цепи, и трансформатор, который возбуждается осцилляторными разрядами конденсатора. В нем есть по меньшей мере три, а обычно четыре, пять или шесть, согласованных цепей и регулировка, исполняемая несколькими способами, наиболее часто просто с помощью регулировочного винта. Пр и благоприятных обстоятельствах достижима эффективность до 85 %, то есть, такой процент подаваемой энергии можно получить во вторичной обмотке трансформатора. Хот я главное достоинство этого рода аппаратов очевидно обусловлено удивительными свойствами конденсатора, особые положительные характеристики достигаются в результате сочетания цепей с соблюдением правильных гармонических отношений и минимизации потерь на трение и других потерь, что и было одной из главных целей конструкции.

В целом, приборы эти можно разделить на два класса: один, в котором контроллер цепи содержит твердые контакты, и другой, в котором замыкание и размыкание производится ртутью. Рисунки с 1 по 8 включительно относятся к первому, а оставшиеся — ко второму классу. Первые дают заметно большую эффективность из-за того факта, что сопутствующие потери при замыкании и размыкании сведены к минимуму и резистентная составляющая коэффициента затухания очень мала. Вторые предпочтительны для тех целей, где важно получение большего выхода и большего количества прерываний в секунду. Работа мотора и конечно контроллера цепи потребляет определенное количество энергии, которое, однако, становится все менее значимым с ростом мощности машины.

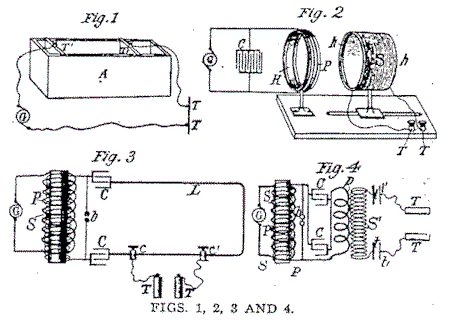

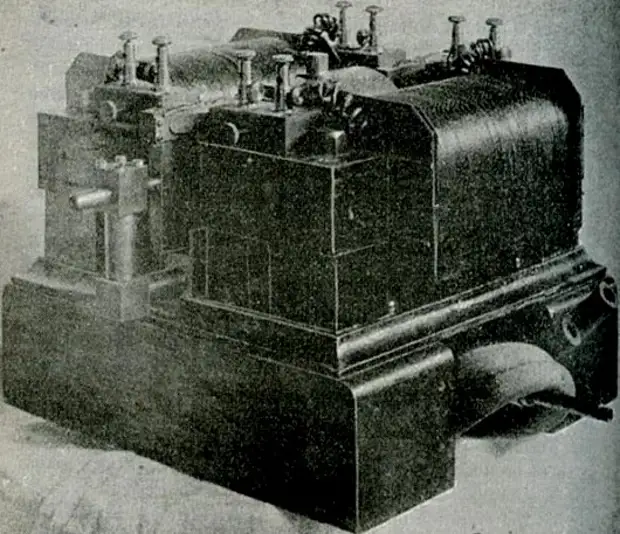

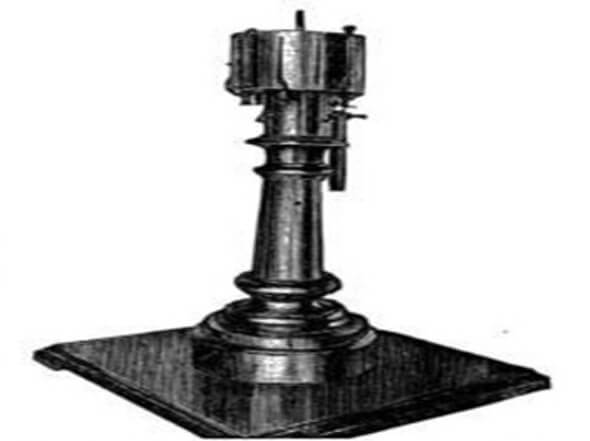

На Рис. 1 показана одна из самых ранних форм осциллятора, сконструированная для экспериментальных целей. Конденсатор содержится в квадратном ящике из красного дерева, на которой смонтированы самоиндукционная или зарядная катушка намотанная, как будет показано, в два секции соединенные параллельно или последовательно, в зависимости от того, какое напряжение в подающей сети, ПО или 220 вольт.

Из коробочки торчат четыре латунных колонны, которые поддерживают пластину с пружинными контактами и регулировочными винтами, а также две массивные клеммы для подключения к первичной обмотке трансформатора. Две из этих колонн служат в качестве контактов конденсатора, а пара других соединяют клеммы выключателя спереди от катушки самоиндукции с конденсатором. Первичная обмотка состоит из нескольких витков медной полосы, к концам которой припаяны короткие штыри, входящие в соответствующие клеммы. Вторичная сделана из двух частей, намотанных так, чтобы насколько возможно уменьшить распределенную емкость и в то же время обеспечить, чтобы катушка выдерживала очень высокое напряжение между ее клеммами в центре, которые соединены с пружинными контактами на двух резиновых колоннах, выступающих из первичной обмотки. Соединения цепи могут слегка варьироваться, но обычное их устройство схематически показано в Electrical Experimenter за Май на странице 89, и относится к моему осцилляторному трансформатору, фотография которого приведена на странице 16 в том же номере.
Работа его проходит следующим образом: Когда выключатель включается рубильник, ток из цепи питания устремляется через катушку самоиндукции, примагничивая железный сердечник внутри и рассоединяя контакты контроллера. После этого индуцированный ток высокого напряжения заряжает конденсатор, и после замыкания контактов аккумулированная энергия высвобождается через первичную обмотку, вызывая нарастание длинной последовательности осцилляции, которые возбуждают согласованную вторичную цепь.

Устройство показало себя весьма работоспособным при проведении лабораторных экспериментов всех видов. Например, при изучении явления импеданса трансформатор был убран и в клеммы был вставлен согнутый медный прут. Он часто заменялся большой кольцевой петлей для демонстрации индуктивного эффекта на расстоянии или для возбуждения резонансных цепей в различных исследованиях и измерениях. Трансформатор, подходящий для любого желаемого эксперимента, можно легко сымпровизировать и подключить к клеммам, и таким образом было сэкономлено много времени и труда. Вопреки тому, что было бы естественно ожидать, с контактами возникало довольно мало проблем, хотя токи через них были чрезвычайно сильные, так как, при наличии соответствующих условий резонанса, большой поток возникает только когда цепь замкнута, и никаких разрушительных дуг развиться не может. Изначально я использовал платиновые и иридиевые концы, но потом заменил их на meteorite и в конце концов на вольфрам. Последний вариант удовлетворял наилучшим образом, обеспечивая работу в течение многих часов и дней без прерываний.

Рис. 2 показывает небольшой осциллятор, разработанный для определенных научных целей. Основополагающая идея состояла в том, чтобы добиться огромной производительности в течение кратковременных интервалов, после каждого из которых следует сравнительно длинный период бездействия. С этой целью использовались большая катушка самоиндукции и быстродействующий прерыватель, и вследствие такой конструкции конденсатор заряжался до очень высокого потенциала. Были получены внезапные вторичные токи и искры большого объема, особенно подходящие для сварки тонких проводов, вспышек ламп накаливания или сваривания нити ламп-вспышек, зажигания взрывчатых смесей и прочих подобных прикладных целей. Этот прибор был также адаптирован для работы от батареи, и в этом виде был очень эффективным воспламенитель для газовых двигателей, на что патент за номером 609,250 и был получен мной 16 Августа 1893.

На Рис. 3 представлен большой осциллятор первого класса, предназначенный для беспроводных экспериментов, получения Рентгеновских лучей и научных исследований в целом. Он состоит из коробки, содержащей два конденсатора одинаковой емкости, на которой поддерживаются зарядная катушка и трансформатор. Автоматический контроллер цепи, ручной выключатель и соединительные клеммы смонтированы на передней пластине бобины индукционной катушки, как и одна из контактных пружин. Конденсаторная коробка снабжена тремя контактами, из которых два внешних служат просто для подключения, а средний поддерживает контактную пластину с винтом для регулировки интервала, в течение которого цепь замкнута. Сама вибрирующая пружина, единственная функция которой — вызывать периодические прерывания, может быть отрегулирована по своей силе как и по расстоянию от железного сердечника в центре зарядной катушки четырьмя винтами, видимых на верхней пластине, так что обеспечиваются любые желаемые условия механического управления. Первичная катушка трансформатора сделана из медного листа, и подключения сделаны в точках, удобных для целей произвольного варьирования числа витков. Как на Рис. 1 ндукционная катушка намотана в две секции для адаптации прибора как для цепей на 110, так и на 220 вольт, а сделано несколько вторичных обмоток для согласования различных длин волн первичной. Выход был примерно 500 ватт с затухающими волнами примерно 50,000 циклов в секунду. На короткие периоды времени получались незатухающие осцилляции путем подвинчивания вибрационной пружины туго к железному сердечнику и разделения контактов с помощью регулировочного винта, который также исполняет функцию ключа. С этим осциллятором я провел большое количество важных исследований и он был одной из машин, которые демонстрировались на лекции перед Нью Йоркской Академией Наук в 1897.

Рис. 4 — это фотография трансформатора такого типа, который во всех отношениях похож на проиллюстрированный в выпуске Electrical Experimenter за Май 1919, на который уже давалась ссылка. Существенные части в нем такие же, расположены они похожим образом, но он был спроектирован для применения на питающих цепях более высокого напряжения, от 220 до 500 вольт и выше. Обычные настройки выполняются путем регулировки контактной пружины и перемещения железного сердечника внутри катушки индуктивности вверх и вниз с помощью двух винтов. Для предотвращения повреждений в результате короткого замыкания в провода вставлены плавкие предохранители. Прибор сфотографирован в работе, во время генерации незатухающих осцилляции от осветительной сети 220 вольт.

На Рис. 5 показана более поздняя форма трансформатора, предназначенного главным образом для того, чтобы заменить катушку Румкорфа. Для этой цели изменена первичная катушка, в ней гораздо большее количество витков, и вторичная близко с ней связана. Токи, развиваемые в последней, имеют напряжение от 10,000 до 30,000 вольт и обычно применяются для зарядки конденсаторов и работы с независимой катушкой высокой частоты. Механизм регулировки имеет несколько другую конструкцию, но, как и в предыдущем случае, можно регулировать и сердечник, и контактную пружину.

На Рис. 6 — небольшое устройство этого типа, предназначенное специально для получения озона или стерилизации. Оно необыкновенно эффективно для своего размера и может подключаться к сети 110 или 220 вольт, постоянной или переменной, второе предпочтительней.

На Рис. 7 показана фотография более крупного трансформатора данного типа. Конструкция и расположение частей такое же, как и в предыдущем случае, но в ящике находятся два конденсатора, один из которых включен в цепь как в предыдущих случаях, а второй шунтирует первичную катушку. Таким образом, в последней получаются токи огромной величины, и вторичные эффекты усиливаются соответственно. Введение дополнительной согласованной цепи дает также и другие преимущества, но регулировка усложняется, и поэтому желательно использовать такой прибор для получения токов на определенной и неизменной частоте.

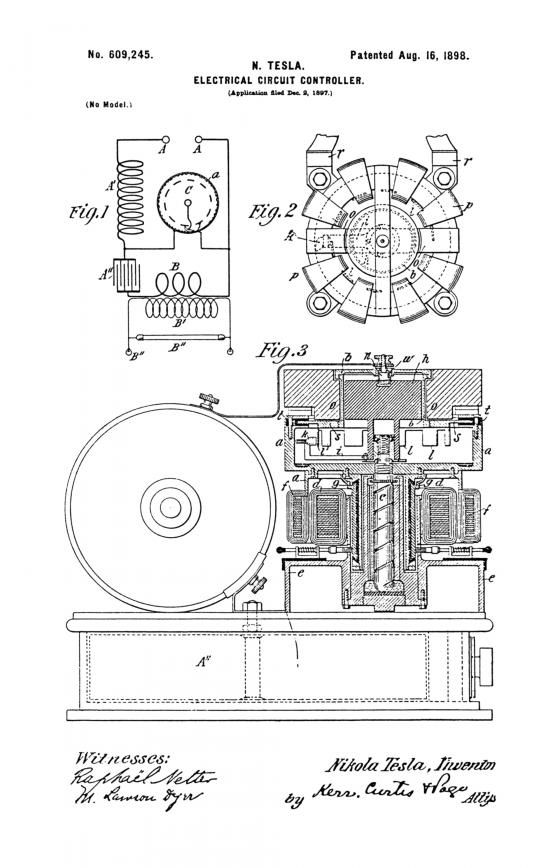

Рис. 8 показывает трансформатор с вращающимся прерывателем. В ящике находятся два конденсатора одинаковой емкости, которые можно соединять последовательно и параллельно. Зарядные индуктивности сделаны в виде двух длинных катушек, сверху которых размещаются вторичные клеммы. Небольшой мотор постоянного тока, скорость которого можно менять в широких пределах, используется как привод для прерывателя специальной конструкции. В остальном осциллятор подобен показанному на Рис. 3 и его работу легко можно будет понять из вышеупомянутого. Этот трансформатор применялся в моих беспроводных экспериментах, а также нередко для освещения лаборатории с помощью моих вакуумных трубок и демонстрировался в ходе моей лекции перед Нью Йоркской Академией Наук в 1897, упоминавшейся выше. Перейдем теперь к машинам второго класса. На Рис. 9 показан осцилляторный трансформатор, состоящий из конденсатора и зарядной индуктивности, помещенных в ящик, трансформатора и ртутного контроллера цепи, конструкция которого впервые описана в моем патенте No. 609,251 от 16 Августа 1898. Он состоит приводимого в движение мотором пустотелого шкива, содержащего небольшое количество ртути, которую центробежной силой несет наружу к стенкам сосуда, и она увлекает за собой контактное колесо, которое периодически замыкает и размыкает цепь конденсатора. С помощью регулировочных винтов, находящихся над шкивом, можно произвольно изменять глубину погружения лопаток, а следовательно и продолжительность каждого контакта, таким образом регулируются интенсивность эффектов их характеристики. Этот вид прерывателя удовлетворителен во всех отношениях при работал на токах от 20 до 25 ампер. Число прерываний обычно составляет от

500 до 1,000 в секунду, но можно работать и с более высокими частотами. Объем, занимаемый прибором, составляет 10″ X 8″ X 10″, выход — около 1/2 kW.

В только что описанном трансформаторе прерыватель сообщается с атмосферой и происходит медленное окисление ртути. Этот недостаток преодолен в приборе, показанном на Рис. 10, который состоит из перфорированной металлической коробки, в которой находятся конденсатор и зарядная индуктивность, а сверху — мотор, приводящий в действие прерыватель, и трансформатор. Ртутный прерыватель относится к типу, который надо описать, и работает на принципе струи, которая периодически входит в контакт с вращающимся колесом внутри шкива. Неподвижные части находятся в сосуде на штанге, проходящей через длинный пустотелый вал мотора, и для достижения герметичного закупоривания камеры, в которой находится контроллер цепи, используется ртутный затвор. Ток подается во внутренность шкива через два скользящих кольца, которые находятся на верху и последовательно соединены с конденсатором и первичной катушкой. Предотвращение попадания кислорода — это бесспорное преимущество, потому что исключаются окисление металла и сопутствующие проблемы, и постоянно поддерживаются безукоризненные рабочие условия.

Рис. 11 — это фотография аналогичного осциллятора с герметически закрытым ртутным прерывателем. В этой машине неподвижные части прерывателя внутри шкива находятся на трубке, через которую проходит изолированный провод, соединенный с одним контактом прерывателя, а другой находится в контакте с сосудом. Таким образом, скользящих колец удалось избежать и конструкция упростилась. Этот прибор был разработан для осцилляции меньшего напряжения и частоты, требовал первичных токов сравнительно меньшего ампеража, и использовался для возбуждения других резонансных цепей.

Рис. 12 показывает улучшенную форму осциллятора типа описанного на Рис. 10, в котором от поддерживающей штанги через полый вал мотора избавились, и устройство, накачивающее ртуть, поддерживается в своем положении за счет силы тяжести, как будет более подробно разъяснено в связи с другим рисунком. И емкость конденсатора, и первичные витки были сделаны переменными для целей получения осцилляции нескольких частот.

Рис. 13 — это фотографическое изображение другой формы осцилляторного трансформатора с герметически закрытым ртутным прерывателем, а диаграммы на Рис. 14 показывают соединения цепи и организацию частей, воспроизведенные из моего патента No. 609,245 от 15 Августа 1898, описывающего именно это устройство. Конденсатор, индуктивность, трансформатор и контроллер цепи расположены как и раньше, но последний имеет другую конструкцию, что станет ясно из рассмотрения Рис. 14. Полый шкив а укреплен на валу С, который установлен в вертикальном подшипнике, проходящем через постоянный магнит d мотора. Внутри сосуда на бесфрикционных подшипниках находится тело h из магнитного материала, которое окружено колпаком b в центре пластинчатого железного кольца на полярные участки которого 00 намотаны зарядные катушки р. Кольцо удерживается на четырех колоннах, и, когда намагничено, удерживает тело h в одном положении во врем; вращения шкива. Последний изготовлен из стали, но колпак лучше делать из Немецкого серебра, черненого кислотой, или никелированным. На теле h держится короткая трубка к, согнутая, как показано, для улавливания жидкости, когда она раскручивается, и выпускания ее на зубцы колеса, крепящегося к шкиву. Колесо показано на рисунке, контакт между ним и внешней цепью устанавливается через чашку со ртутью. Когда шкив быстро вращается, струя жидкости устремляется к колесу, тем самым устанавливая и разрывая контакт примерно 1,000 раз в секунду. Прибор работает тихо и, благодаря отсутствию окисляющихся частей, всегда остается чистым и в отличном состоянии. При этом, число прерываний в секунду может быть гораздо больше, давая токи, пригодные для беспроводной телеграфии и подобных целей.

Модифицированная форма осциллятора показана на Рис. 15 и 16, на первом из них фотографическое изображение, а на втором — схематическая иллюстрация, показывающая устройство внутренних частей контроллера. В данном случае, вал b, на котом крепится сосуд а, полый и поддерживает, в бесфрикционных подшипниках, шпиндель j, к которому крепится вес к. На изогнутом кронштейн е L, изолированном от последнего, но механически прикрепленному к нему, закреплено свободно вращающееся прерывающее колесо с выступами QQ. Колесо находится в электрическом контакте с внешней цепью через чашку со ртутью и изолированную втулку, крепящуюся со верхней стороны шкива. Благодаря наклонному положению мотора вес к удерживает прерывающее колесо в его положении за счет силы тяжести, и при вращении шкива цепь, в которую входят конденсатор и первичная катушка трансформатора, быстро замыкается и размыкается.

Рис. 17 показывает похожий прибор, в котором однако прерывающее устройство состоит из струи ртути, сталкивающейся с изолированным зубчатым колесом, держащемся на изолированном штифте в центре кожуха шкива, как показано. Соединение с цепью конденсатора идет через щетки, держащиеся на этом штифте.

Рис. 18 — фотография другого трансформатора с ртутным контроллером цепи колесного типа, в модифицированного некоторых отношениях, распространяться о которых надобности нет.

Это только лишь немногие из осцилляторных трансформаторов, которые я построил, и которые составляют только малую часть моих высокочастотных приборов, которым я надеюсь дать полное описание когда-нибудь в будущем, когда освобожусь от неотложной работы.

Данный текст является ознакомительным фрагментом.

ВЫСОКОЧАСТОТНЫЕ ОСЦИЛЛЯТОРЫ ДЛЯ ЭЛЕКТРОТЕРАПИИ И ДРУГИХ ЦЕЛЕЙ*

ВЫСОКОЧАСТОТНЫЕ ОСЦИЛЛЯТОРЫ ДЛЯ ЭЛЕКТРОТЕРАПИИ И ДРУГИХ ЦЕЛЕЙ* Заняться систематическими исследованиями феномена высокой частоты в 1889 году меня побудили некоторые теоретические возможности токов очень высокой частоты, случайные наблюдения во время проведения

ЭЛЕКТРИЧЕСКИЕ ВОЗМОЖНОСТИ, СКРЫТЫЕ В УГЛЕ И ЖЕЛЕЗЕ

ЭЛЕКТРИЧЕСКИЕ ВОЗМОЖНОСТИ, СКРЫТЫЕ В УГЛЕ И ЖЕЛЕЗЕ Многие «вот-если-бы» исследователи, терпя неудачу в своих попытках, чувствовали досаду от того, что родились в то время, когда все уже создано и не осталось ничего, что нужно сделать. Это ложное ощущение, что по мере нашего

ВОЕННЫЕ ЭЛЕКТРИЧЕСКИЕ ИЗОБРЕТЕНИЯ

ВОЕННЫЕ ЭЛЕКТРИЧЕСКИЕ ИЗОБРЕТЕНИЯ Нынешний международный конфликт — это мощный стимул к изобретению устройств и орудий войны. Скоро сделают электрическую пушку. Удивительно, что ее не сделали давным- давно. Дирижабли и аэропланы будут оборудоваться небольшими

Две электрические жидкости

Две электрические жидкости Последующие страницы содержат скучный отчет о некоторых очень простых экспериментах. Отчет будет скучным не только потому, что описание экспериментов неинтересно по сравнению с самим осуществлением их, но и потому, что самый смысл

Глава седьмая Электрические опыты

Глава седьмая Электрические опыты Наэлектризованный гребень Если вы еще даже ничего не знаете из науки об электричестве, не знакомы даже с первыми буквами ее азбуки, вы и в таком случае можете проделать ряд электрических опытов, любопытных и во всяком случае полезных

Электрические опыты с газетой

Электрические опыты с газетой Гораздо более разнообразные опыты, чем с «кошачьим» электричеством, можно проделывать с электричеством «газетным», извлекаемым из газетного листа. В детстве меня забавлял ими старший брат; я поделюсь с читателем этими

Магнитные, электрические и гравитационные поля

Магнитные, электрические и гравитационные поля Силовые линии магнитных полей играют большую роль во Вселенной и очень важны для понимания «Интерстеллар», поэтому стоит поговорить о них, прежде чем углубиться в научные аспекты фильма.Наверное, на уроках физики вам

принцип работы и инструкция по сборке

Генератор Тесла — это прекрасная альтернатива солнечным панелям. Основным его достоинством считаются простота сборки, небольшие затраты на изготовление и минимальное количество материалов. Понятно, что эта разновидность генератора будет производить меньше электричества, нежели солнечная панель, однако можно сделать сразу несколько и получить неплохое дополнение в виде бесплатной энергии.

  • Происхождение генератора Тесла
  • Принцип работы устройства
  • Порядок изготовления генератора
    • Устройство заземления
    • Изготовление приемника электронов
    • Подсоединение схемы устройства

Происхождение генератора Тесла

Знаменитый ученый Никола Тесла полагал, что наш мир полностью состоит из разных форм энергии, для получения и эксплуатации которой нужно собрать улавливающий прибор. Он успел разработать множество конструкций генераторов бестопливного типа. Один из его проектов можно реализовать своими руками в домашних условиях.

Принцип работы устройства

Принцип функционирования бестопливного генератора Тесла состоит в том, что он применяет энергию солнца как источник положительно заряженных электронов, а энергию земли как источник электронов с отрицательным потенциалом. В результате образуется разница потенциалов, с помощью которой и создается электроток.

Система состоит из пары электродов, один из которых улавливает энергетические источники, а второй применяется в качестве заземления. Роль накопителя в конструкции играет емкостный конденсатор или линий-ионный аккумулятор (более современные вариант).

Как уже было сказано, генератор Тесла требует минимум материалов. Для его создания нужно взять следующее:

  • провода;
  • фанерные или картонные листы;
  • фольга;
  • резистор;
  • емкостный конденсатор.

Порядок изготовления генератора

Процесс сборки генератора Тесла своими руками не очень сложный. Он состоит из нескольких этапов.

Устройство заземления

Для начала необходимо позаботиться о надежном и правильном заземлении. Если самодельное

оборудование будет эксплуатироваться в деревне или на даче, то для создания хорошего заземления нужно просто вбить поглубже металлический штырь в землю. Также можно подключить установку к конструкциям, которые уходят в почву на достаточную глубину.

Если генератор будет применяться в городской квартире, то тут для заземления можно воспользоваться газовыми или водопроводными трубами. Кроме того, можно подключиться и к электрическим розеткам, которые, в свою очередь, обладают заземлением.

Изготовление приемника электронов

Затем нужно сделать прибор, улавливающий положительные частицы, которые вырабатываются источником света. Подобным источником может выступать не только солнце, но и осветительное оборудование. Генератор Тесла может вырабатывать электричество даже от дневного света, причем и в пасмурную погоду.

Приемник включает в свою конструкцию кусок фольги, зафиксированный на листе картона или фанеры. Когда световые частицы будут попадать на фольгу, в ее структуре начнут формироваться токи. Объем получаемой энергии зависит от площади фольги. Для увеличения показателей мощности установки можно собрать сразу несколько приемников и обеспечить их параллельное соединение.

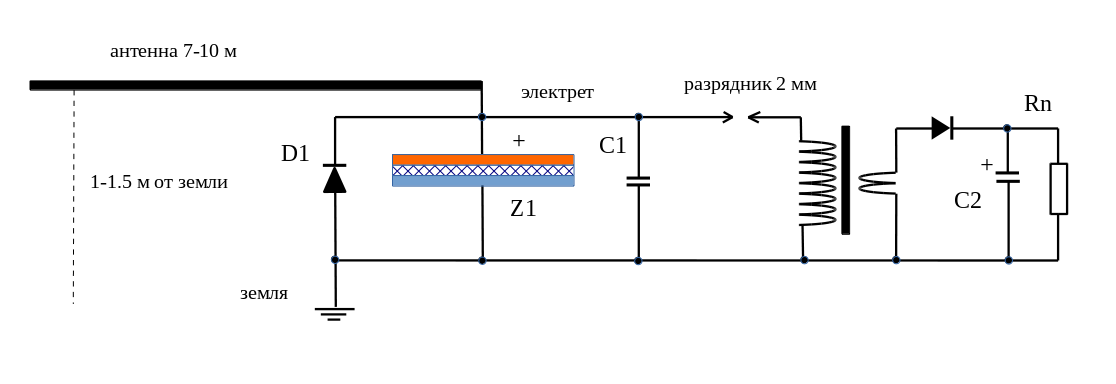

Подсоединение схемы устройства

На следующей стадии необходимо подключить контакты друг к другу. Это делать нужно через емкостный конденсатор. Если рассматривать электроконденсатор, то у него на корпусе есть обозначения полярностей. К «минусовому» контакту следует подсоединить заземление, а к «плюсовому» зафиксировать провод от фольги. После этого начнется зарядка конденсатора, с которого потом уже можно будет выделять электричество. В том случае, если мощность конденсатора окажется слишком высокой, то он может взорваться от чрезмерного количества энергии. Для того чтобы предотвратить проблемы, электроцепь дополняют специальным ограничительным резистором.

Если говорить о классическом конденсаторе из керамики, то в этом случае полярность не имеет никакого значения.

Кроме того, можно попытаться устроить систему не с помощью конденсатора, а с помощью литиевой батарейки. Тогда у вас будет возможность аккумулировать гораздо большее количество энергии.

На этом сборка генератора завершается. Для проверки напряжения в конденсаторе можно воспользоваться мультиметром. В том случае, если оно достаточное, можно попытаться подсоединить к установке небольшой светодиод. Такую генераторную установку можно применять для самых разных проектов, например, для изготовления устройств ночного освещения на основе светодиодов, которое не будет нуждаться в питании.

По сути, вместо фольги также можно воспользоваться и иными материалами:

  • алюминиевыми листами;
  • медными листами.

Если крыша вашего дома сделана из алюминия, то можно попытаться включить ее в схему генератора и посмотреть, какое количество энергии она может выработать.

Осциллятор Тесла и драйвер люминесцентной лампы

ОПИСАНИЕ :
В этом буклете содержится информация о важных применение осциллятора Тесла, высокочастотное освещение. Это дает полные инструкции по сборке однотранзисторного генератора с батарейным питанием, будут работать люминесцентные лампы мощностью до 40 Вт. Изображение с печатной платой включены для тех, кто хочет травить свои собственные платы. Инструкции дано для намотки двух разных типов резонансного трансформатора. осциллятор можно использовать для небольшой демонстрации теории Теслы. Система воздух/земля для беспроводной передачи электроэнергии.


ПРЕДИСЛОВИЕ:
Перед сборкой и эксплуатацией любой из схем, показанных на следующих страницах, вы должны знать о некоторых потенциальных опасностях. Самый непосредственный риск, с которым вы можете столкнуться, — это радиочастотные ожоги. Пожалуйста, будьте очень осторожны при работе рядом с высоковольтными вторичными цепями этих устройств. Выходное напряжение генератора Теслы вполне способно проникнуть даже сквозь ноготь человека, в чем может убедиться этот экспериментатор на собственном опыте. Следует соблюдать особую осторожность, приближая руку к любому заостренному металлическому предмету, например к выступающему концу провода, который может быть подключен к клемме высокого напряжения, противоположной клемме заземления.

Другим менее понятным фактором является фактор, связанный с едва уловимыми биологическими воздействиями, которые могут быть связаны с чрезвычайно низкочастотными электромагнитными полями типа тех, которые могут генерироваться проводкой и приборами переменного тока, а также некоторыми радиочастотными генераторами. В то время как некоторые исследования не продемонстрировали существования этих взаимодействий электрических и магнитных полей с живыми тканями, другие исследования in vitro и in vivo противоречат этим выводам, показывая реальные эффекты на определенных частотах сверхнизких частот в сочетании с локальным геомагнитным полем. Как было предложено Робертом Беккером, отрицательные биологические реакции на напряженность магнитного поля всего 0,3 мг следует рассматривать как отдельную возможность. С другой стороны, за последние несколько десятилетий появилась новая область исследований, которая изучает возможность терапевтических методов, основанных на существовании этих тонких влияний. Энергетическая медицина основана на теории, которая предполагает, что живые организмы обладают способностью использовать энергию, а также информацию, которые могут переноситься в виде сложных волн электромагнитной энергии. Такие исследователи, как Никола Тесла, Жорж Лаховский, Роял Раймонд Райф, Антуан Приор и Гастон Нессенс, сделали заявления по этому поводу.

Суть во всем этом заключается в том, что если вы решите воспроизвести схему драйвера лампы, она должна быть установлена ​​внутри металлического корпуса, предпочтительно заземленного, например, в канале люминесцентной лампы. Экранирование, обеспечиваемое листовым металлом, поможет снизить уровень полей рассеяния. Что касается конфигурации драйвера лампы и генератора Тесла, следующий материал предоставляется только в информационных целях. Автор снимает с себя ответственность за использование устройств, построенных с помощью следующего материала. . . .

ВЫДЕРЖКА :
В этой брошюре показано, как можно сконструировать генератор малой мощности, который будет питать люминесцентную лампу мощностью до 40 Вт или обеспечивать высокочастотный переменный ток в широком диапазоне напряжений, возможно, до 2 кВ или выше, от источника 9–24 вольт. . Схема представляет собой БЛОКИРУЮЩИЙ ГЕНЕРАТОР, в котором используется один силовой транзистор TIP 31 NPN и несколько резисторов и конденсаторов. Эти детали установлены на вытравленной печатной плате и подключены к подходящему самодельному трансформатору. Трансформатор либо установлен на печатной плате вместе с другими компонентами, либо вне платы, как в случае с конфигурацией генератора Тесла.

Первые упоминания о блокировочном генераторе можно найти в старых технических руководствах армии США, где он описан как используемый для генерации импульсов в примитивных радиолокационных установках времен Второй мировой войны. Упоминается также использование блокирующего генератора в осциллографах для генерации напряжения развертки. Недостатком этого типа схем, по-видимому, общим как для ламповых, так и для твердотельных схем, является нестабильность частоты, однако это не представляет серьезной проблемы в этих конкретных приложениях.

Схема, используемая в качестве люминесцентной лампы, высокочастотного инвертора/балласта

Схема была найдена при поиске долговечного люминесцентного светильника для использования в сочетании с 12-вольтовой системой питания постоянного тока. Период экспериментов с рядом светильников «J.C. Whitney Type» подошел к концу с появлением китайского производства. комплект балласта инвертора (см. рис. 1 и 2). Приняв решение клонировать схему, первым делом нужно было найти подходящий силовой NPN-транзистор. Затем была разобрана одна из оригинальных катушек балласта, вышедшая из строя, и были измерены длины трех проводов, использованных в ее конструкции. Вооружившись этой информацией, стало возможным воссоздать всю схему инвертора/балласта. Дальнейшие эксперименты в сочетании с небольшим здравым смыслом привели к дополнительным модификациям и привели к настоящей конфигурации.

Рис. 1. Комплект люминесцентных ламп на батарейках в сборе.

Рис. 2. Принципиальная схема блокинг-генератора. [Тунг Юнг Электрик Ко.]

Как работают катушки Теслы

Как работают катушки Теслы
Как работают катушки Теслы
    Классическая катушка Тесла состоит из двух индуктивно-емкостных (LC) генераторов, слабо связаны друг с другом. LC-генератор состоит из двух основных компонентов: катушка индуктивности (которая имеет индуктивность, L измеряется в Генри) и конденсатор (с емкостью C, измеряемой в фарадах). Индуктор преобразует электрическое ток (символ I, измеренный в амперах) в магнитное поле (символ B, измеряется в Теслах [да, назван в честь Николы Теслы]), или магнитным поле в ток. Катушки индуктивности формируются из электрических проводников, намотанных в катушки. Конденсаторы состоят из двух или более проводников, разделенных изолятор. Конденсатор преобразует ток в электрическое поле (символ V, измеряется в вольтах) или электрическое поле в ток. Оба магнитные поля и электрические поля являются формами накопленной энергии (символ U, измеряется в джоулях). Когда заряженный конденсатор (U=CV 2 /2) подключен к катушке индуктивности будет течь электрический ток от конденсатора через индуктор, создающий магнитное поле (U=LI 2 /2). Когда электрический поле в конденсаторе истощается, ток прекращается и магнитное поле схлопывается. Когда магнитное поле коллапсирует, оно индуцирует ток течь в индукторе в направлении, противоположном первоначальному току. Этот новый ток заряжает конденсатор, создавая новое электрическое поле. равно, но противоположно исходному полю. Пока катушка индуктивности и конденсатор связаны, энергия в системе будет колебаться между магнитным поле и электрическое поле, поскольку ток постоянно меняется на противоположное. Оценка (символ [греч. ню], циклов в секунду или Герц), при котором система колеблется определяется как (квадратный корень из 1/LC)/2pi. Один полный цикл колебаний показано на рисунке ниже. В реальном мире колебание в конце концов затухать из-за резистивных потерь в проводниках (энергия будет рассеивается в виде тепла).

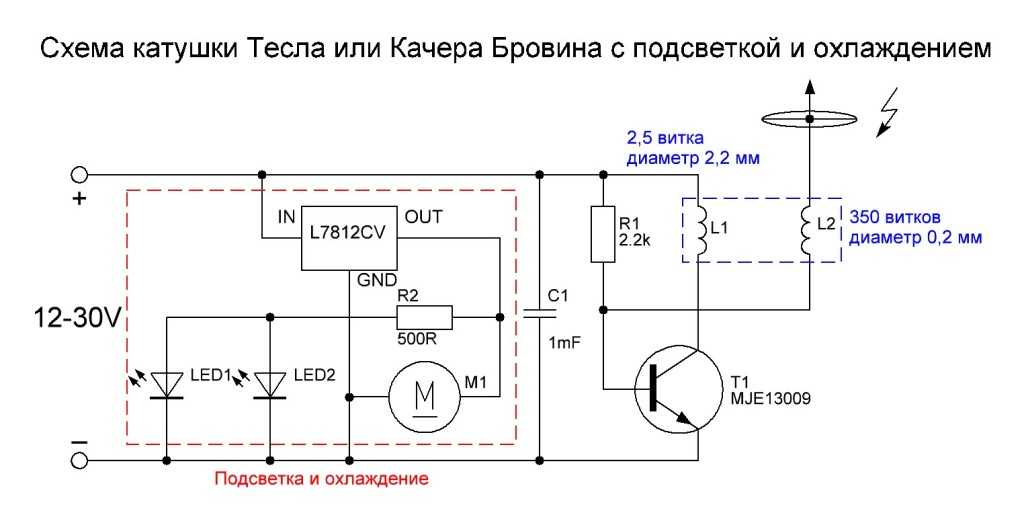

    В катушке Теслы две катушки индуктивности имеют одну и ту же ось и расположены близко друг к другу. Таким образом, магнитное поле, создаваемое одним индуктор может генерировать ток в другом. На схеме ниже показано Основные компоненты катушки Тесла. Первичный генератор состоит из плоская спиральная катушка индуктивности всего с несколькими витками, конденсатор, источник напряжения для зарядки конденсатора и переключатель для подключения конденсатора к индуктору. Вторичный генератор содержит большой, плотно намотанный индуктор с много витков и конденсатор, образованный землей на одном конце (базе) и выходной терминал (обычно сфера или тороид) на другом.
    Пока переключатель разомкнут, протекает слабый ток (ограниченный источником) через первичную катушку индуктивности, заряжая конденсатор. Когда переключатель закрыт, от конденсатора через первичную обмотку течет гораздо больший ток. индуктор. Результирующее магнитное поле индуцирует соответствующий ток во вторичном. Поскольку вторичная обмотка содержит гораздо больше витков, чем во вторичном конденсаторе создается очень сильное электрическое поле. Выходная мощность катушки Тесла максимальна при соблюдении двух условий. Первый, и первичный, и вторичный должны колебаться с одинаковой частотой. И во-вторых, общая длина проводника во вторичке должна быть равна до одной четверти длины волны осциллятора. Длина волны (греч. лямбда, в метрах) равна скорости света (300 000 000 метров в секунду) деленная на частоту генератора.

    Катушки Тесла различаются типом используемого переключателя, физическим размером компоненты и входное напряжение. Автомобильные катушки зажигания обычно имеют двенадцативольтовый вход и коммутируются распределителем, с подвижным контакты. Они обеспечивают выходное напряжение 15-20 000 вольт. Телевидение обратного хода трансформаторы производят более низкие выходы, но обычно имеют входы 120 вольт и переключаются транзисторами или, в очень старых комплектах, электронными лампами. Классический Катушка Тесла переключается искровым разрядником. В этом случае первичный контур называется танковой схемой. В своей простейшей форме переключатель искрового промежутка имеет два проводника, разделенных воздушным зазором. Когда электрическое поле сохраняется в конденсаторе достигает уровня, достаточного для ионизации воздуха внутри в промежутке образуется высокопроводящая плазма, эффективно замыкающая переключатель. Катушки с искровым разрядником работают с входным напряжением около 5-20 000 вольт и производят выходы от 100 000 до нескольких миллионов вольт. Для искрового промежутка чтобы быть эффективным, он должен иметь возможность быстро открываться после первичного колебания затухает, чтобы конденсатор мог перезарядиться. Это достигается несколькими способами, каждый из которых сводится к способам охлаждения и рассеяния горячая плазма, образующаяся при проведении. Простой разрыв может переключать несколько сто ватт входной мощности. Принудительное воздушное охлаждение зазора и, или с помощью количество промежутков в серии может увеличить мощность до нескольких тысяч Вт. Более высокие уровни мощности обычно требуют поворотного зазора, который механически быстро перемещает электроды зазора в область проводимости и из нее. я должен обратите внимание, что даже при уровне входной мощности в тысячу ватт мгновенная уровни мощности при стрельбе с промежутком могут достигать миллиона ватт и более.
