Что такое USB OTG кабель. Для чего нужен OTG кабель. Как использовать OTG кабель с Android-устройствами. Какие устройства можно подключить через OTG. Как сделать OTG кабель своими руками.

Содержание

Что такое USB OTG кабель и для чего он нужен

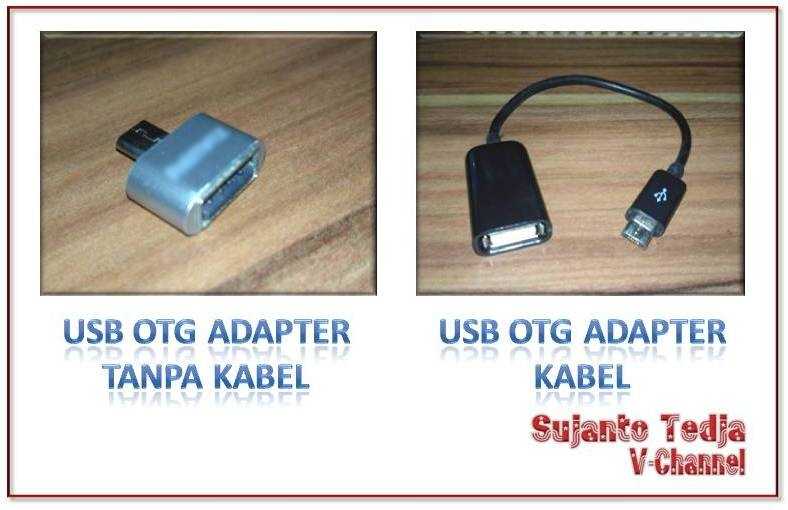

USB OTG (On-The-Go) кабель — это специальный кабель-переходник, позволяющий подключать различные USB-устройства напрямую к смартфонам и планшетам. Основные функции OTG кабеля:

  • Подключение флешек, внешних жестких дисков и других USB-накопителей
  • Подключение клавиатуры и мыши
  • Подключение принтеров и сканеров
  • Подключение игровых контроллеров
  • Подключение цифровых камер и фотоаппаратов
  • Передача данных между мобильными устройствами

OTG кабель позволяет использовать смартфон или планшет в качестве USB-хоста и значительно расширяет его функциональность. С помощью OTG можно легко перенести файлы с флешки, подключить периферийные устройства или организовать печать документов прямо с мобильного устройства.

Как использовать OTG кабель с Android-устройствами

Чтобы использовать OTG кабель с Android-смартфоном или планшетом, выполните следующие шаги:


  1. Убедитесь, что ваше устройство поддерживает OTG (большинство современных Android-устройств поддерживают эту функцию)
  2. Подключите OTG кабель к порту USB-C или micro-USB вашего устройства
  3. Подключите USB-устройство (флешку, мышь, клавиатуру и т.д.) к разъему USB-A на OTG кабеле
  4. Система автоматически распознает подключенное устройство
  5. Теперь вы можете использовать подключенное USB-устройство с вашим Android-гаджетом

При подключении накопителей Android автоматически смонтирует их и вы сможете просматривать файлы через файловый менеджер. Клавиатура и мышь сразу будут готовы к работе.

Какие устройства можно подключить через OTG кабель

С помощью OTG кабеля к смартфону или планшету можно подключить множество различных USB-устройств:

  • USB флеш-накопители
  • Внешние жесткие диски
  • USB-клавиатуры
  • Компьютерные мыши
  • Игровые контроллеры
  • Цифровые камеры и фотоаппараты
  • Принтеры и МФУ
  • USB-микрофоны
  • USB-концентраторы (хабы)
  • Кардридеры

Большинство USB-устройств, работающих с компьютером, будут совместимы и с мобильными гаджетами через OTG кабель. Однако некоторые устройства могут требовать дополнительного питания.


Схема подключения OTG кабеля

Стандартная схема OTG кабеля выглядит следующим образом:

  • Разъем micro-USB или USB-C для подключения к мобильному устройству
  • 4 провода внутри кабеля: питание (красный), земля (черный), данные D+ и D- (зеленый и белый)
  • Четвертый и пятый контакты micro-USB/USB-C замкнуты между собой
  • Стандартный разъем USB-A для подключения периферийных устройств

Замыкание 4 и 5 контактов на разъеме мобильного устройства как раз и переводит его в режим USB-хоста, позволяя подключать другие устройства.

Как сделать OTG кабель своими руками

Если у вас есть базовые навыки пайки, вы можете самостоятельно изготовить OTG кабель из обычного USB-кабеля. Для этого потребуется:

  1. Кабель USB с разъемами micro-USB/USB-C и USB-A
  2. Паяльник и припой
  3. Кусачки и плоскогубцы
  4. Изоляционная лента

Порядок изготовления:

  1. Разберите разъем micro-USB/USB-C
  2. Найдите 4 и 5 контакты и соедините их перемычкой
  3. Соберите разъем обратно
  4. Заизолируйте места пайки

Теперь ваш самодельный OTG кабель готов к использованию. Однако лучше приобрести готовый кабель, чтобы избежать возможных проблем.


Преимущества использования OTG кабеля

Использование OTG кабеля с мобильными устройствами дает ряд существенных преимуществ:

  • Расширение функциональности смартфона или планшета
  • Быстрый обмен файлами с USB-накопителями
  • Возможность использования полноценной клавиатуры и мыши
  • Подключение игровых контроллеров для более комфортного гейминга
  • Прямая печать документов и фото с мобильного устройства
  • Возможность подключения профессиональных USB-микрофонов

OTG кабель значительно расширяет возможности использования мобильных гаджетов, позволяя применять их для решения более широкого круга задач.

Ограничения при использовании OTG

При использовании OTG кабеля следует учитывать некоторые ограничения:

  • Не все мобильные устройства поддерживают функцию OTG
  • Энергоемкие USB-устройства могут быстро разряжать аккумулятор смартфона
  • Некоторые устройства требуют дополнительных драйверов
  • Возможны проблемы совместимости с отдельными моделями USB-устройств
  • При подключении нескольких устройств может потребоваться USB-хаб с внешним питанием

Перед покупкой OTG кабеля убедитесь, что ваше мобильное устройство поддерживает эту функцию. Также учитывайте, что активное использование USB-устройств через OTG может существенно сократить время автономной работы.



OTG USB адаптер для смартфона: дешёвый, плохой, с Алиэкспресса

Купил тут на досуге на Алиэкспрессе так называемый OTG USB дата-кабель, который позволяет подключать к смартфону различные периферийные USB-устройства (флешку, SD-карту, веб-камеру, микрофон и т. п.). Кабель при первом же использовании развалился:

Фото 1. OTG USB microUSB кабель

С железного USB-разъёма стащился кожух (слева на Фото 1). Плохо приклеен. Раз уж произошла такая оказия, возникло желание узнать, как он устроен, что в нём такого, что делает его «OTG»? Казалось, что там должна быть какая-нибудь микросхема, которая или преобразует сигналы вообще, или на 5-й контакт microUSB разъёма (а у него, см. Фото 1 справа, пять контактов, в то время как у обычного USB, на Фото 1 слева, четыре). Сковыриваем кожух с microUSB-разъёма и видим, что всего 4 провода, никакого экранирования, никакой микрухи…

Так же был куплен [всего за 14 руб = $0.21 c бесплатной доставкой] ещё и такой OTG-переходник.

Фото 2. OTG USB microUSB переходник

Подумалось, что ни саморазобравшийся (Фото 1) адаптер с его фейковым устройством, ни сверхдешёвый (Фото 2), непонятно как за такие деньги перемещаемый почтами Китая и РФ, просто таки не должны работать. Но не тут-то было:

Фото 3. Подключение USB флешки к смартфону

Сразу по подключении USB-флешки появляется надпись с неприличным предложением. Жмём «отменить». После чего заходим в «Мои файлы» и видим:

Фото 4. Подключение USB-флеш-памяти к смартфону

Появилась новая память. Теперь на неё можно перебрасывать файлы с телефона и обратно. Аналогично можно подключить карт-ридер для SD, microSD и прочих карт памяти:

Фото 5. Подключение внешних SD и microSD карт памяти к смартфону

Можно подключить обычную компьютерную мышь — на экране сразу появляется чёрный курсор мыши

Фото 6. Подключение компьютерной мыши к смартфону

и он бодро двигается по мере перемещения мыши. Мышь, конечно, не шибко полезное существо для устройства с сенсорным экраном, но вот большая нормальная клавиатура вполне так себе уместна… А вообще, основная польза с этой возможности подключать к USB-порту смартфона периферию — это достаточно скоростное перемещение файлов на внешний носитель (и/или обратно):

Фото 7. Сброс данных со смартфона на флешку

Также, таким образом можно подключить внешнюю видеокамеру (вебку или что-нибудь типа ГоПро), закрепить её  и смартфон на ручке-стабилизаторе, в результате чего получается как бы более хорошая, чем та, что есть в смартфоне, видеокамера с большим экраном.

Итак, выяснилось, что оба OTG USB адаптера прекрасно работают (рекомендую покупать тот, что мелкий, за копейку), но… как? Почему это не обычный USB-microUSB переходник, а OTG?

Как это устроено?

Во-первых, узнаём, что такое вообще это OTG (On-The-Go) на Wiki. Реальность такова:

Фото 8. Устройство, как сделан OTG USB дата-кабель

У microUSB разъёма 5 усиков-контактов, но с другой стороны почему-то только 4 вывода для пайки проводов. По теории 4-й и 5-й выводы должны быть замкнуты для того, чтобы устройство с этой стороны стало ведущим (активным, master, host) и прозвонка мультиметром подтверждает, что так оно и есть. Но где это реализовано? По всей видимости, где-то внутри (см. куда указывает стрелка на Фото 8), причём сделано так, очевидно, при производстве самого разъёма.

Берём другой microUSB разъём, который «обычный», и разбираем его:

Фото 9. Что внутри microUSB разъёма

Опять же, только 4 вывода для припаивания проводов, а вывод №4 физически присутствует в виде усика-контакта, но… как его использовать? Переворачиваем и видим:

Фото 10. Устройство обычного microUSB коннектора

Вот он где потерялся (буквально кончился), этот 4-й вывод. Т. е. чтобы сделать из этого разъёма такой, который нужен для OTG, нужно именно здесь замкнуть 4-й и 5-й выводы. Но для этого разъём придётся разобрать, а как видно на Фото 9 и 10 у меня это сделать, не раскурочив, не получилось… но вообще он разборный [куплен тут, Алиэкспресс], теоретически разобрать аккуратно можно.

Если с одной стороны будет обычный microUSB-папа разъём (с «висящим в воздухе» четвёртым выводом), а с другой тоже microUSB-папа разъём, но с замкнутым на землю выводом №4,

то имеем OTG-кабель, который позволяет соединить два смартфона. Один из них становится ведущим (host), другой ведомым (slave). Далее их поведение и взаимодействие должно быть таким же, как и в случае подключения смартфона по USB к стационарному компьютеру.

Основные результаты и выводы

OTG USB адаптер отличается от обычного microUSB-USB переходника тем, что у него с одной стороны 4-й вывод замкнут на 5-й (землю), а с другой стороны:

  1. либо всего 4 контакта (как это имеет место быть у любого большого USB-разъёма; тогда 5-й вывод microUSB соединяется с 4-ым-последним выводом USB),
  2. либо 4-ый (из 5-ти) вывод ни на что не замкнут и ни с чем не соединяется (эквивалентно: «висит в воздухе», замкнут на 5-й контакт через резистор с сопротивлением 100 кОм и более, отсутствует на своём месте).

функции и возможности подключения к планшету Распиновка кабеля otg


Не все старые планшеты поддерживают функцию подключения флешки или модема, а я Вам расскажу как их перехитрить и подключить к ним флешку, модем и даже жесткий диск.

Сегодня хочу представить вашему вниманию OTG – переходник.

Для начала хочу рассказать Вам что такое OTG? Это способ подключения к вашему планшету или телефону который поддерживает функцию OTG, принтер, флешку и даже жесткий диск. Еще это подключение называют — USB-host.

Также можно подключить клавиатуру или мышь к Вашему гаджету, если гаджет такую функцию поддерживает.

И так, для создания этого чудо кабеля, нам понадобится:
Старый удлинитель USB
Micro USB разъем (достать можно из обычного USB кабеля для вашего девайса)
Паяльник и паяльные принадлежности

И так, поехали, чтобы нам сделать такой кабель, нам будет необходимо соединить 4й контакт с 5м контактом разъема micro USB

Мы должны добраться до четвёртого контакта и соединить его перемычкой с проводом GND так как показано на картинке

После того как мы соединим перемычкой 4й и 5й контакты, наш гаджет будет выполнять функцию активного устройства и будет понимать, что к нему собираются подключить другое пассивное устройство. Пока мы не поставим перемычку то гаджет и дальше будет выполнять роль пассивного устройства и не будет видеть ваши флешки.

Но это еще не всё, чтобы подключить к телефону или планшету жесткий диск, этого переходника нам будет недостаточно. Для подключения устройств у которых потребление больше чем 100мА, а именно 100мА может выдать порт вашего устройства, нам потребуется подключить к нашему OTG-кабелю дополнительное питания которого должно быть достаточно чтобы ваш жесткий диск заработал.

Вот схема такого переходника


Теперь пора приступить к сбору
Берем старый удлинитель USB и разрезаем его не сильно далеко от разъема 2.0, так как ток всего лишь 100мА, чтобы избежать больших потерь. Отрезаем приблизительно в том месте как показано на фото


После зачищаем наш провод



Я соединил каплей припоя 4 и 5 контакты.

Ну и вот весь наш кабель в сборе


Осталось только проверить работоспособность, берем планшет, вставляем «переходник» и вставляем в него флешку, все работает о чем нам говорит мигающий светодиод на флешке и планшет определяющий флешку.

История о том как непросто оказалось подключить 4g модем, флешки и мышь к планшету, да еще и не дать ему разрядиться. Разборка, тесты напруги, кабеля Орико, вещь годная, рекомендую, не п.18. Все под кат)

Привет! Сегодня на обзоре mcroUSB-OTG хаб с доп питанием. Обзор на него уже был на муське, но очень краткий, попробую дополнить. Все началось с того что я подарил своим родителям планшет Prestigio Visconte Quad (8″», Intel Atom Z3735G, 1GB RAM, 16GB ROM, Windows 8.1\10). Нужен был именно windows планшет чтобы владельцам было максимально комфортно пользоваться, как на их ноутбуке вобщем. Планшет покупал с рук у знакомого, поэтому комплектация была далека от оригинальной: какая то несерьезная зарядка 1А и microUSB кабель первый попавшийся под руку. Как итог во время активного использования (wi-fi, онлайн видео, блютус мышь) планшет разряжался будучи на зарядке. Более того, подключенный по otg-кабелю 4g модем не завелся, он то появлялся в системе, то вновь отваливался еще на этапе установки дров.

Благодаря сообществу на 4pda выяснил что модему тупо не хватает силы тока. А проблеме выживания с одним microUSB посвящена целая . И я начал мастерить кабеля с доп питанием по схемам 4pda.

Схема с применением скотч-локов

Вариант с хабом

Все работало, модем заводился, но пользоваться такими кабелями было неудобно, да и сама конструкция служила недолго. Было решено убить всех зайцев приобрести фабричный вариант и выбор пал на Acasis H-027. Мне сразу понравился его строгий дизайн и скромная, но оригинальная маркировка Acasis, которая выглядит так, словно ели бы там было написано Asus я бы нисколько не усомнился. Я выбрал самый дешевый на тот момент лот и через 37 дней получил его. В комплекте не было инструкции (хотя некоторым кладут). Вся упаковка это пупырка и пакет.



Устройство может работать в трех режимах:
1. Только зарядка
2. otg+зарядка
3. Только otg
Для переключения между ними предусмотрен переключатель

На моем планшете эти режимы работали так:

1. otg+зарядка
2. otg+зарядка
3. Только otg
Корпус устройства состоит из двух половинок, скрепленных методом шип-паз. При разборке шипы страдают и героически отваливаются. Внутри все чисто и аккуратно.




Управляет хабом микросхема fe 1.1s, очень дешевая, ее можно встретить во многих usb 2.0 хабах c али, от весьма добротных моделей, до экземпляров, которые буквально разваливаются в руках. Часто можно встретить в недорогих китайских планшетах.


Световой индикатор сигнализирует о том что подключено питание. Реализовано не очень толково — просто дырка в корпусе.


Otg-режим работает без нареканий, замеры скоростей копирования с накопителей не делал, там все обычно. Режим «otg+зарядка» с кабелем Orico colorful 0,5m
с тремя флешками


с винтом и флешками


С 4g модемом тоже все корректно.В основном для питания планшета и хаба я использую ЗУ Robiton и microUSB кабель Orico длиной 2м.


В максимально возможно варианте: зу+2метра кабеля+хаб с винтом, модемом и мышкой планшет медленно, но заряжается, otg работает т. е. свое назначение хаб отрабатывает. Тем не менее проведем замеры.

без хаба с нагрузкой 1А

с хабом и нагрузкой 1А

Всем известно, что любое электронное устройство можно подключить к компьютеру посредством стандартного USB-кабеля. Таким образом, с помощью ноутбука или персоналки можно связывать между собой различные устройства, например принтеры, фотоаппараты, смартфоны и устройства хранения данных (флешки и внешние винчестеры).

Что такое OTG?

Существует ли способ обходиться без компьютера? Запросто, на рынке уже давно появилось множество переходников под общим названием OTG-кабель. Стоимость их варьируется от нескольких долларов до десятка или даже двух. Однако их отличие от простых кабелей данных настолько незначительное, что можно легко сделать ОТГ-кабель своими руками. Например, из остатков старых и переходников.

Итак, для начала нужно решить, для чего нам нужен кабель OTG. Питание другого устройства за счёт аккумулятора может понадобиться при отсутствии электросетей рядом, например в поездках или туристических походах, но такой вариант не самый эффективный. Нужно сразу определиться, будем ли мы соединять два конкретных устройства постоянно между собой или лучше сделать универсальный ОТГ-кабель своими руками для использования любых USB-устройств, по типу магазинного. Также лучше сразу проверить, способен ли ваш девайс поддерживать такие соединения.

Инструменты и техника безопасности

В работе с кабелями потребуются:

    нож для зачистки от изоляции;

    кусачки или бокорезы (помните поговорку: «7 раз отмерь — 1 отрежь»), лишняя спайка на кабеле ухудшит качество связи между устройствами и повысит сопротивление в целом, что скажется на потере данных или невозможности зарядки из-за сопротивления проводника;

    паяльник, припой и флюс; в конце статьи мы рассмотрим, как можно обойтись без этого прибора.

При работе с паяльником помните о мерах безопасности. Это прибор опасен своей высокой температурой не только во время работы, но и несколько минут после выключения. Защитите рабочую поверхность стола от попадания расплавленного олова или канифоли. Берегите открытые участки кожи от прикосновения к разогретым частям паяльника.

Что к чему?

Для начала стоит разобрать, какие контакты в штекерах и розетках для чего нужны, так как в мини- и микро-вариантах на 1 пин больше, нежели в разъёмах универсальной последовательной шины. Итак, первый пин стандартно маркируется красной изоляцией внутри провода, предназначен для подачи напряжения. Второй и третий пины, маркированные белой и зелёной изоляцией, предназначены для передачи данных. Четвёртый чёрный пин — это ноль или заземление, работающее в паре с первым подающим проводом. В мини- и микро-USB такие функции отведены пятому, последнему пину, а четвёртый является маркировочным или идентификатором. Он предназначен для подачи информации о соединении на устройство и в кабелях данных вообще никуда не подключен.

Простейший вариант

В первую очередь рассмотрим вариант соединения между собой двух конкретных устройств, например планшетного компьютера и фотоаппарата. Поскольку оба они имеют гнёзда с 5 контактами, будь то микро- или мини-USB, нужно просто аккуратно спаять соответствующие провода между собой. Подойдут 2 ненужных кабеля данных с подходящими штекерами. Нужно разрезать их и зачистить провода от изоляции, после чего соединить согласно цветовой дифференциации, то есть чёрный с чёрным, жёлтый с жёлтым и так далее. Каждое соединение нужно изолировать от других с помощью термоклея или хотя бы изоленты. При подключении такого кабеля к устройствам на экранах высветится диалоговое меню, где нужно будет выбрать, какое из устройств будет главным в этой мини-сети. Можно принудительно в самом кабеле обозначить главное и второстепенное устройство. Для этого в штекере главного устройства нужно соединить 4-й и 5-й контакты, а в другом штекере 4-й контакт просто не соединять ни с каким. Таким образом, устройство автоматически определит себя главным в соединении, так как маркерный контакт покажет наличие соединения, тогда как на втором устройстве он будет «пустым».

Для разнообразных устройств

Рассмотрим вариант, как изготовить универсальный ОТГ-кабель своими руками. Кроме штекера микро- или мини-USB, в зависимости от устройства, нам понадобится USB-разъём. Взять его можно из старых материнских плат, отрезать от USB-удлинителя или разобрать USB-разветвитель (так называемый ЮСБ-хаб). Последний вариант предпочтительнее, так как позволит подключать к главному устройству сразу несколько периферийных, как к компьютеру. Последовательность подключения такая же, как и выше, на штекере устройства аналогичным образом принудительно указывается главное устройство, соединяя 4-й и 5-й пины. На рисунках наглядно видна схема подключения пинов в разъёмах и штекерах.

С подключением к питанию

Некоторые устройства отличаются повышенным энергопотреблением, что приводит к быстрой разрядке аккумулятора основного гаджета, будь то смартфон или планшет. На этот случай ОТГ-кабель своими руками можно усовершенствовать, добавив питающий кабель с USB-штекером для сетевого адаптера. Для этого можно использовать остатки кабеля данных, от которого был ранее отрезан микро- или мини-USB-штекер. Соединение производят по двум токоведущим контактам, черному и красному, игнорируя провода для передачи данных. Нужно помнить, что на больших расстояниях сопротивление провода, усиленное паяными соединениями, будет снижать напряжение и силу тока, поэтому использование длинных отрезков кабелей, скорее всего, не позволит достичь стабильного соединения устройств. Используйте примерно по 20-30 см кабеля для каждого штекера и разъёма, чтобы избежать обрывов и перебоев соединения.

Напоследок хочется упомянуть, как собрать ОТГ-кабель своими руками без паяльника. Принцип сборки тот же, что и описан выше, однако соединения проводов производятся несколько другими способами. Укажем здесь два из них:

    Паяльная паста содержит порошковый припой и флюс и не требует использования паяльника. Такую пасту наносят на соединяемые части и разогревают обычной зажигалкой.

    Есть соединения вообще без использования высоких температур. Так называемые скотч-локи — соединители для слаботочных систем со специальным контактом, врезающимся в провода с помощью зажимного устройства, плоскогубцев например.

Что бы вы ни задумали сделать своими руками, помните, что разрезание кабелей — случай не гарантийный и замене такие кабели не подлежат.

В комплектацию некоторых планшетных компьютеров и современных смартфонов на базе системы Андроид часто входит аксессуар, который называется OTG кабелем, но некоторые пользователи не понимают, что это такое и для чего нужно. Это приспособление является крайне полезным , особенно если вам хочется применять свое устройство вкупе с каким-то другим оборудованием. Следует подробно разобраться с тем, какими возможностями обладает этот переходник и как нужно им пользоваться.

Функции и назначение кабеля OTG

Итак, OTG шнур представляет собой специальный кабель-переходник, с одной стороны которого расположен полноценный USB-порт, а с другой — micro или mini. Полноценный порт применяется для подсоединения портативных устройств, к примеру, к компьютерной клавиатуре, мышке, флеш-накопителям и иным приборам. Другой же конец провода подключается непосредственно к планшетному компьютеру или телефону на базе Андроид.

После того как дополнительное оборудование будет подключено к гаджету, на его дисплее отобразится соответствующее уведомление. Устройства, которые подсоединяются к смартфону или планшету, питаются от них. Исключением можно считать лишь те ситуации, когда дополнительное оборудование подключено к стационарной электросети.

Если у вас есть особые навыки , специальные инструменты и приспособления, то кабель OTG можно сделать и самостоятельно. Смысл этой процедуры основывается на замыкании пары контактов, находящихся внутри коннектора.

Возможности применения кабеля

Возможностей применения OTG кабеля существует довольно много. Следует отметить самые популярные и актуальные из их числа:

После подключения к девайсу USB-устройства на дисплее возникнет уведомление «Подготовка накопителя». После непродолжительной загрузки у пользователя появится возможность увидеть все данные, хранящиеся на жестком диске или флеш-накопителе, пользуясь обычным менеджером файлов. Перед тем как отключать флешку, не забывайте использовать опцию безопасного извлечения устройства. Эта опция позволяет избежать порчи или потери важных файлов, присутствующих на носителе. Кстати, аналогичная функция доступна и на ноутбуках, и на стационарных персональных компьютерах.

Использовать компьютерную мышку на планшете с Андроид тоже несложно: один клик осуществляет выделение, два быстрых (двойной клик) активизируют приложения и программное обеспечение. Мышка существенно облегчает управление портативным девайсом. Что касается клавиатуры, то с ее помощью можно оперативно набирать тексты. Она позволяет превратить обыкновенный сенсорный планшет в некое подобие нетбука. При использовании OTG кабеля вам больше не придется искать иные варианты подключения периферийных устройств. Это относится и к веб-камере, и к иному оборудованию.

Перед тем как подключать к своему телефону ксерокс, следует уяснить, что технология OTG успешно функционирует лишь на современном оборудовании. Кроме шнура вам также нужно загрузить с «маркета» специальную программу, которая пригодится при подключении ксероксов и принтеров. Если все будет сделано правильно, то у вас появится возможность распечатывать тексты и фотоснимки прямо с портативного устройства.

Чтобы оценить возможности OTG кабеля в плане передачи данных, попробуйте представить, что у вас появилась необходимость загрузить файлы с планшетного компьютера на флешку. Обыкновенная методика предполагает, что данные сначала будут загружены на ПК, а после этого на флеш-накопитель. С помощью OTG у вас будет возможность быстро загрузить файлы непосредственно с портативного девайса.

Смотреть фотоснимки, фильмы и видео намного приятнее и комфортнее на большом дисплее, к примеру, телевизора. Если у вас дома современный телевизор, то с помощью технологии OTG вы можете устроить демонстрацию мультимедийных файлов прямо с телефона или планшета на телевизионном экране. Нужно лишь соединить друг с другом два прибора. Телевизор в этом случае будет выполнять функции проектора.

Устройства, поддерживающие OTG

Многие думают, что все приборы, оснащенные USB-портами, имеют поддержку usb otg кабеля, но на практике все совершенно иначе. Легче всего синхронизировать с устройством на Андроид обычный флеш-накопитель на тридцать два гигабайта. Труднее пользоваться жестким диском, питающимся от портативного устройства, так как ему может не хватать мощности. Если носитель данных питается от стационарной сети, то не появится никаких проблем.

Также некоторые трудности могут возникнуть при подключении:

  • компьютерной клавиатуры и мыши;
  • джойстика для игр;
  • игрового руля;
  • веб-камеры;
  • компьютерной акустики.

Помимо всего прочего, к мобильному устройству можно подключить сразу несколько видов оборудования, но для этого нужно будет заранее приобрести специальный разветвитель USB (хаб) или двойной OTG кабель.

Планшетные компьютеры и телефоны, которые имеют поддержку OTG-технологии, относятся к флагманам или же среднему ценовому сегменту . Большое количество разработчиков не предлагает этой опции в целях экономии на производстве девайсов и уменьшении энергопотребления их АКБ.

Теперь вам известно, как использовать кабель USB OTG и для чего он нужен. Такой переходник может оказать немалую помощь при работе, развлечениях и обучении. Узнайте на практике обо всех его возможностях и проверьте их.

USB C к женскому кабелю OTG

USB C к женскому кабелю OTG | Оптом и из Китая

Кабель USB C к USB 2.0 A, гнездовой OTG с винтовым замком

  • Функции
  • Сделанный на заказ
  • Скачать техпаспорт
  • Производственный процесс
  • Интернет-продажа
 Название продукта: кабель OTG с разъемом USB C на разъем A, кабель OTG с разъемом USB C на USB 2. 0 A с винтовым замком
 Разъем 1: USB 3.1, тип C, вилка  Разъем 2: USB 2.0, тип A, розетка
Номинальное напряжение/ток: 20 В/5 А  Длина кабеля: 0,2–1,0 м или по индивидуальному заказу
Проводник: Луженая медь  Диаметр: 3,5~5,0 мм или пользовательский
 Материал изоляции: HD-PE / FM-PE  Материал оболочки: ПВХ/ТПЭ/ТПУ
 Цвет куртки: черный, белый, серый или нестандартный Сертификат: UL FCC CE ROHS USB-IF
 Использование для: периферийных устройств телефона, USB-накопителей, принтеров, дисплеев и т. д.
   Скорость передачи данных：□10 Гбит/с (Поколение 2)   □5 Гбит/с (Поколение 1)    ■480 Мбит/с

   С чипом E-marker: □Да     □Нет   ■опцияa
   Коннектор с внутренней металлической оболочкой: □Да   □Нет   ■опцияa
   Соответствует ЭМС:  □Да     □Нет    ■опцияa




 Время выборки: 1–5 дней  Срок поставки: 10–20 дней
 MOQ: в зависимости от требуемых спецификаций  Торговые условия: FOB, EXW, CFR, CIF, DAP. ….
Доставка: DHL, UPS, Fedex, TNT, SF или морем  Условия оплаты: T/T, Paypal, L/C…..
 Гарантия: 1 год Подробная информация об упаковке: полиэтиленовый пакет или блистерный пакет + картонная коробка или индивидуальный
 Наши продукты проходят 100% строгие испытания и подходят для использования в составе промышленных товаров, B2B, оптовой торговли

1. Мы высоко ценим OEM/ODM, приветствуются индивидуальные заказы
. 2. Длина, проводник, диаметр, цвет и структура кабеля могут быть изменены по индивидуальному заказу. сделайте новые формы, если вам нужен особый внешний вид разъема, или добавьте свой логотип

Общие характеристики кабеля USB 2.0 (4-жильного)
Спецификация: 28AWG/1P+24AWG*2C+AEB, внешний диаметр: 4,5 мм
Компонент  КОМПОНЕНТ А КОМПОНЕНТ B
Проводник Калибр (AWG) 28AWG 24АВГ
 Материал ЛУЖЕНАЯ МЕДЬ ЛУЖЕНАЯ МЕДЬ
Конституция (мм) 7*0,127±0,008 мм 7*0,127±0,008 мм
Изоляция  Толщина (мм) 0,12 мм 0,15 мм
 Материал  ПЭВП  ПЭВП
Наружный диаметр (мм)  0,85 Номинальный  0,95 Номинальный
 AL Фольга и майлар Крышка GE  /  /
 Перекрытие  /  /
 Слив AWG  /  /
 Материал  /  /
Размер  /  /
Коллекция  Направление и шаг Направление S PH=50 мм
 Слив 1/0,254 мм, голая медь
 AL Фольга и майлар  Покрытие  100%
 Перекрытие  >25%
 Оплетка  Материал  AL-Mg проволока
Размер 16/4/0,12±0,005㎜
Куртка AVG. Толщина (мм) 0,45 мм
 Материал  ПВХ/ТПЭ/ТПУ
 Цвет  Черный/белый/серый/или заказ
 ОД 4,5±0,2 мм

Электрические характеристики  Структурная схема:
Номинальная температура: 60℃
Номинальное напряжение: 30 В
Выдерживаемое напряжение: 500 В переменного тока/1 мин, без пробоя
 Сопротивление изоляции: мин. 100 МОм/кабель при 20 ℃
Сопротивление проводника: при 20 ℃ макс.
28AWG: многожильный <237 Ом/км; 24AWG: <92 Ом/км
 Физические свойства оболочки
Испытание на физические свойства оболочки:
(Температура испытания на старение: 113 ℃ Время: 168 ч)
Прочность на растяжение: несостаренное> 1500 фунтов на квадратный дюйм,
 Состаренный>70% результата для несостаренных образцов
 Удлинение: несостаренный>100%,
 Состаренный>70% результата для несостаренных образцов.
Испытание на тепловой удар оболочки: НЕТ трещин

● Проводник, диаметр, материал, цвет и структура кабеля могут быть изменены по вашему запросу

※ Доступны разъемы USB C

※ Доступны разъемы USB типа A

※ Общие варианты обработки кабеля USB
