Что такое охранно-пожарная сигнализация. Из каких компонентов она состоит. Как работает система пожарной сигнализации. Какие бывают виды датчиков. Как правильно спроектировать и установить ОПС.

Назначение и основные компоненты охранно-пожарной сигнализации

Охранно-пожарная сигнализация (ОПС) — это комплексная система безопасности, предназначенная для своевременного обнаружения возгораний и несанкционированного проникновения на охраняемый объект. Основные задачи ОПС:

• Обнаружение пожара на ранней стадии
• Оповещение людей о пожаре
• Управление инженерными системами при пожаре
• Контроль доступа на объект
• Обнаружение проникновения злоумышленников

В состав типовой системы ОПС входят следующие основные компоненты:

1. Приемно-контрольный прибор (ПКП) — «мозг» системы
2. Извещатели (датчики) — дымовые, тепловые, пламени и др.
3. Оповещатели — звуковые, световые, речевые
4. Источники бесперебойного питания
5. Исполнительные устройства — клапаны, задвижки и т.п.
6. Линии связи между компонентами

Принцип работы пожарной сигнализации

Система пожарной сигнализации работает по следующему алгоритму:

1. Датчики постоянно контролируют параметры окружающей среды (температуру, задымленность и др.)
2. При обнаружении признаков пожара датчик передает сигнал на ПКП
3. ПКП анализирует полученный сигнал и принимает решение о тревоге
4. Включается система оповещения (сирены, табло и т.д.)
5. Запускаются исполнительные устройства (разблокировка дверей, отключение вентиляции и др.)
6. Сигнал о пожаре передается на пульт охраны и в пожарную часть

Виды пожарных извещателей

В системах ОПС применяются различные типы извещателей:

Тепловые извещатели

Реагируют на повышение температуры выше заданного порога. Бывают максимального и дифференциального типа. Применяются в помещениях, где возможно быстрое повышение температуры при пожаре.

Дымовые извещатели

Обнаруживают появление дыма в воздухе. Наиболее распространенный тип. Делятся на оптико-электронные и ионизационные. Устанавливаются практически во всех помещениях.

Извещатели пламени

Реагируют на открытое пламя. Применяются в помещениях с горючими жидкостями и газами. Бывают ультрафиолетовые, инфракрасные и многодиапазонные.

Газовые извещатели

Определяют наличие в воздухе продуктов горения (CO, CO2). Используются как дополнение к другим типам извещателей.

Схема подключения пожарной сигнализации

Схема подключения пожарной сигнализации разрабатывается индивидуально для каждого объекта. При этом необходимо учитывать следующие факторы:

• Тип и назначение объекта
• Особенности планировки помещений
• Пожарная нагрузка
• Требования нормативных документов

Типовая схема включает в себя:

1. Размещение ПКП в помещении охраны
2. Прокладку шлейфов сигнализации по защищаемым помещениям
3. Установку извещателей согласно нормам
4. Монтаж оповещателей на путях эвакуации
5. Подключение исполнительных устройств
6. Организацию основного и резервного электропитания

Нормативные требования к охранно-пожарной сигнализации

Проектирование, монтаж и эксплуатация систем ОПС регламентируются следующими основными нормативными документами:

• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
• СП 5.13130 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические»
• ГОСТ Р 53325 «Техника пожарная. Технические средства пожарной автоматики»
• РД 78.145-93 «Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ»

Преимущества современных систем ОПС

Современные охранно-пожарные сигнализации обладают рядом важных преимуществ:

• Высокая надежность и помехозащищенность
• Возможность интеграции с другими системами безопасности
• Удаленный мониторинг и управление через интернет
• Самодиагностика и автоматическое тестирование
• Гибкая настройка под особенности объекта
• Возможность поэтапного наращивания системы

Особенности проектирования охранно-пожарной сигнализации

При проектировании системы ОПС важно учитывать следующие аспекты:

1. Необходимо тщательно изучить планировку и особенности защищаемого объекта
2. Следует правильно выбрать тип извещателей для каждого помещения
3. Важно обеспечить надежное электропитание системы
4. Нужно предусмотреть резервирование основных компонентов
5. Система должна быть удобна в эксплуатации и обслуживании

Грамотно спроектированная охранно-пожарная сигнализация позволяет значительно повысить уровень безопасности объекта и сохранить жизни людей в случае пожара.

основные элементы и установка охранных датчиков

Своевременное обнаружение пожара позволяет спасти жизни многих людей и сохранить ценное имущество. Для этого применяется пожарная сигнализация, схема и составляющие которой могут варьироваться в зависимости от типа здания и поставленных перед системой задач. Её главная функция — оперативно подать сигнал о начавшемся возгорании, после чего его можно будет быстро локализовать.

Содержание

1. Назначение сигнализации
2. Используемые устройства
3. Виды пожарных извещателей
4. Дымовые датчики
5. Тепловые приборы
6. Обнаружители пламени
7. Комбинированные вариации
8. Действия при пожаре
9. Схема подключения

Способы извещения об экстренных ситуациях существуют с древних времён. Ещё много веков назад люди передавали информацию на расстоянии при помощи костров, световых сигналов, звона колоколов или других далеко разносящихся звуков.

В современном мире такую роль выполняют различные виды сигнализаций. Принцип работы пожарного оповещения заключается в фиксации данных о состоянии помещения при помощи многочисленных датчиков. Если какие-то показания отличаются от нормы, они передаются в дежурную службу, которая в кратчайшие сроки прибывает на место и тушит огонь.

В число дополнительных функций ОПС (охранно-пожарной сигнализации) могут входить:

• включение расположенных в месте возгорания огнетушителей, начинающих свою работу после сигнала о пожаре;
• автоматическая разблокировка дверей, необходимых для спасения людей из здания;
• запирание дверей, ограничивающих место возгорания, чтобы огонь не распространился дальше;
• вызов дополнительных диспетчерских и спасательных служб в случае необходимости;
• запуск системы охлаждения;
• включение приборов для удаления дыма;
• контроль за работой противопожарных клапанов в системе вентиляции и другие действия.

Так как возникновение пожара несёт с собой опасность для человеческих жизней и материальных ценностей, законы регламентируют установку систем противопожарной безопасности в административных зданиях. Если же соответствующих постановлений нет, владельцы помещения сами могут решать, устанавливать ОПС или нет.

Используемые устройства

В состав противопожарной сигнализации входит множество устройств. Их можно разделить на следующие категории:

• сенсорные приборы — датчики и извещатели, находящиеся в разных местах здания и фиксирующие показатели окружающей среды;
• устройства, получающие и обрабатывающие данные, приходящие с сенсорных приборов;
• центральный компьютер или другое управляющее оборудование, которое контролирует работу всей остальной техники;
• системы для информирования людей об аварийной ситуации.

К контрольной панели могут подключаться отдельные периферийные устройства. Вот некоторые из них:

• звуковые и световые оповещатели;
• принтеры сообщений, печатающие служебную и тревожную информацию;
• пульт управления;
• модуль для изоляции короткого замыкания.

Общая схема сигнализации довольно проста: датчики фиксируют начало пожара, передают эту информацию на программу обработки, которая сообщает о ситуации в центр мониторинга.

Датчики, задействованные в системе, могут делиться на два основных типа:

1. 1. Активные — постоянно издают сигнал и фиксируют его неизменность. Если в нём происходят какие-то изменения, ситуация трактуется как пожароопасная.
2. 2. Пассивные — реагируют на перемены в окружающей обстановке, возможно, вызванные возгоранием.

Механизм действия этих приборов тоже может отличаться. По внутреннему устройству их можно поделить на:

• инфракрасные;
• магнитокрасные;
• комбинированные;
• реагирующие на разбитие стекла;
• задействующие активные переключатели на периметре.

Виды пожарных извещателей

Есть три основных способа понять, что начался пожар: зафиксировать поднявшуюся температуру, появление дыма или вспышку яркого света. Существуют и другие алгоритмы работы, но эти факторы используются чаще всего. Основываясь на этом параметре, пожарные датчики делятся на четыре типа:

• дымовые извещатели — обнаруживают начало распространения дыма;
• тепловые — фиксируют нагрев помещения;
• датчики пламени — следят за выделением электромагнитных волн как в видимом спектре, так и в инфракрасном и ультрафиолетовом;
• комбинированные устройства — срабатывают на появление и тепла, и дыма, а иногда и яркого света.

Такие приборы могут лишь собирать данные и передавать их в контрольную систему. Их анализом и реагированием на ситуацию занимаются другие типы устройств.

Дымовые датчики

Так как при возникновении пожара дым поднимается в верхнюю часть помещения, устройства для обнаружения задымления обычно размещаются на потолке.

Внутренняя часть прибора состоит из оптической системы, электронной платы и разъёмного корпуса. Эти три элемента создаются на фабриках по отдельности, в автоматическом режиме, а затем вручную собираются.

Чтобы обнаружить появление дыма, используется оптическая система, состоящая из фотоэлемента и светодиода. Из светодиода всё время исходит свет, направленный в определённую точку. Фотоэлемент находится немного в стороне от луча света, испускаемого светодиодом, и преобразует падающий на него световой поток в электрический сигнал.

Принцип работы датчика прост. Когда воздух, попадающий в прибор, чист и в нём нет дыма, луч света попадает строго туда, куда он и был направлен. Однако с возникновением дыма лучи рассеиваются и начинают распространяться в разные стороны, в том числе попадая и на фотоэлемент. В этот момент он срабатывает, и этот сигнал считывается электронной схемой, которая передаёт информацию на командный пункт пожарной сигнализации.

Из-за конструкции прибора он может сработать, даже когда возгорания не было, а вместо дыма в него попали газы или водяной пар. В этом случае световой поток тоже будет искажён, и на главный компьютер поступит сигнал о пожаре. Поэтому, устанавливая датчики, нужно учитывать условия окружающей среды. Неподходящее место для них — ванная, душевая или кухня. Кроме того, если на участке постоянно курят, это тоже может вызвать ложную тревогу.

Так как не все типы пожара сопровождаются мгновенным и сильным задымлением, а на изменения света и тепла извещатель не реагирует, его монтируют в тех помещениях, где, скорее всего, загорятся ткани или будет повреждена изоляция электрических проводов. В число таких предприятий входят электрические лаборатории и подстанции, комнаты с большим количеством работающего электрооборудования на предприятиях и склады, где хранятся различные товары.

Тепловые приборы

Они устанавливаются на потолке, куда поднимается тепло при возгорании, и бывают двух видов:

• фиксирующие достижение предельного значения нагрева;
• анализирующие скорость возрастания температуры.

Изначально были изобретены устройства первого типа, реагирующие на температуру выше заданной отметки. Модели срабатывали при разрыве электрической цепи, происходящего из-за вытекания легкоплавкого материала из предохранителя. После этого передавалось сообщение о пожаре. Такие извещатели были одноразовыми, так как первый же аварийный случай портил их навсегда. Сейчас выпускаются более продвинутые виды, в которых плавкие элементы могут быть заменены после их использования. Возможны и другие принципы работы подобных устройств.

Второй тип тепловых датчиков — это интегральные извещатели. Они измеряют скорость, с которой меняется электрическое сопротивление металла, когда он нагревается. Источник питания подаёт постоянное напряжение на клеммы элемента контроля тепла. После этого через резистор и измерительное устройство протекает ток, величина которого зависима от подаваемого сопротивления. В обычных условиях его значение практически не меняется.

Но после начала пожара сопротивление датчика возрастает, с ним изменяется и сила тока. Когда её колебания превышают критическую величину, обычно установленную на пять градусов в секунду, в приёмный модуль подаётся сигнал о начале пожара. Лучше всего такие датчики обнаруживают возгорания углеродного топлива, нефтепродуктов, твёрдых пожароопасных материалов. Их устанавливают в различных промышленных зданиях, например, складах легковоспламеняющихся материалов или местах хранения горючих жидкостей.

Обнаружители пламени

Эти приборы способны среагировать на возникновение открытого огня, не сопровождённого задымлением. Они оснащены специальным фотоэлементом, реагирующим на определённый участок или целый диапазон спектра волн.

Такие устройства тоже не защищены от ложных срабатываний. Самые простые модели могут принять за пожар свет люминесцентных ламп, сварочной дуги и даже яркие лучи солнца. Кроме того, в их работе возможны электромагнитные помехи оптического спектра. Чтобы противостоять всему этому, можно использовать специальные фильтры. Датчики пламени очень редко применяются в жилых домах по причине их высокой стоимости. Их основная сфера применения — предприятия газовой и нефтяной промышленности.

Комбинированные вариации

Любые виды датчиков способны дать ложную тревогу, уловив сигнал, не свидетельствующий о начале возгорания. Поэтому наиболее надёжными считаются те, которые сочетают в себе сразу несколько уловителей различных данных. Чаще всего сочетаются датчики дыма и тепла, иногда они дополняются и функцией обнаружения пламени.

В таких устройствах имеются сразу оптический, тепловой и инфракрасный сенсоры. Обычно их можно настроить как на сигнализацию по превышению одного из параметров, так и на комбинированное действие, включающее в себя одновременное появление всех сигналов.

Существует и более продвинутая техника, дополнительно способная уловить появление угарного газа. Такие четырёхканальные извещатели обычно используются на промышленных предприятиях с повышенной степенью опасности.

Действия при пожаре

Пожарная сигнализация устроена таким образом, что после поступления сигнала о начале возгорания начинает реализоваться заранее разработанный план действий. Он состоит из следующих пунктов:

1. 1. Включение системы оповещения. Чтобы люди узнали об опасности, им необходимо об этом сообщить. Оповещение может быть звуковым или светозвуковым — тип выбирается в зависимости от особенностей здания. В систему обязательно нужно включить светящиеся таблички «выход», помогающие вовремя покинуть здание.
2. 2. Освобождение путей эвакуации. Это осуществляется при помощи системы контроля и управления доступом. Она устраняет все препятствия, которые могут возникнуть на пути людей.
3. 3. Включение оборудования для автоматического тушения пожара. В зависимости от имущества, которое есть в здании, может быть установлена порошковая, водопенная, газовая или водяная система. Если неверно выбрать тип огнетушителей, они нанесут ущерб, сравнимый с последствиями самого пожара.
4. 4. Включение системы дымоудаления и отключение поступления воздуха с улицы, который будет усиливать пожар.
5. 5. При наличии лифтов они должны опуститься на первый этаж, открыть двери и заблокироваться.
6. 6. Отключение электричества и переход в аварийный режим.

Схема подключения

Чтобы максимально обезопасить людей в случае возгорания, схема подключения пожарной сигнализации должна быть составлена правильно. При помощи неё можно создать охранную систему, которая будет безопасной и эффективной. Как правило, она должна быть приложена к комплекту устройств сигнализации. Ей нужно чётко следовать, соблюдая даже мелкие детали эксплуатации оборудования. Правильная схема отвечает на следующие вопросы:

• даёт информацию о том, как воспроизвести схему;
• содержит состав компонентов системы и данные об особенностях их функционирования.

Используя её, можно не только корректно установить все элементы, но и успешно доработать или починить сигнализацию в случае необходимости. Правильно составленная схема сигнализации позволит сохранить здоровье людей и избежать материальных потерь.

Охранно пожарная сигнализация — назначение, схема, стоимость монтажа и установки

Так уж сложилось, что термин «охранно пожарная сигнализация» (ОПС) зачастую используется как собирательный. По составу оборудования, требованиям к монтажу, проектированию, эти системы различаются, причем, зачастую, значительно.

Вне зависимости от этого назначением любой системы сигнализации является обнаружение тревожного события (возгорания, несанкционированного проникновения в охраняемые помещения). Кроме того, современные системы охраны могут дополняться различными функциями, позволяющими контролировать такие параметры и события как:

• температура внутри помещения,
• возникновение протечек водопровода,
• утечки газа и т. п.

При обнаружении перечисленных событий система может формировать и передавать соответствующие извещения и автоматически или по команде пользователя управлять нужным инженерно техническим оборудованием.

В зависимости от назначения ОПС может иметь различные исполнения. Наиболее часто применяются следующие варианты::

Автономная сигнализация — при ее срабатывании включается звуковое и (или) световое оповещение. Вся надежда при этом (весьма слабая) — что кто то заметит это, отреагировав должным образом.

Информация о состоянии технических средств может быть выведена на пост физической ведомственной охраны (службы собственной безопасности объекта). Вариант более надежный, ибо подразумевает наличие человека, способного принять соответствующее решение в зависимости от ситуации.

Передача сигнала о тревожном состоянии пульту централизованной охраны (ПЦО). Это наиболее распространенный и надежный способ.

Также стоит отметить получивший в последнее время распространение способ передачи информации о состоянии сигнализации на объекте собственнику объекта по каналу GSM.

СРЕДСТВА И СХЕМА ОХРАННО ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Технические средства сигнализации включают в себя:

• извещатели (датчики) различного назначения,
• приемно — контрольные приборы (панели),
• релейные устройства (модули),
• устройства оповещения (звуковые, речевые, световые, в том числе различного рода указатели),
• системы передачи извещений на пульт охраны (для централизованной охраны).

Оборудование систем ОПС может иметь различные принципы действия. С точки зрения обнаружения событий применяются датчики дыма, движения, извещатели для обнаружения открывания окон и дверей, пролома стен и пр. Если говорить о способе передачи информации то все технические средства можно подразделить на две основные группы — проводные и беспроводные.

Кроме того, существуют адресные системы, позволяющие однозначно определять состояние каждого конкретного устройства.

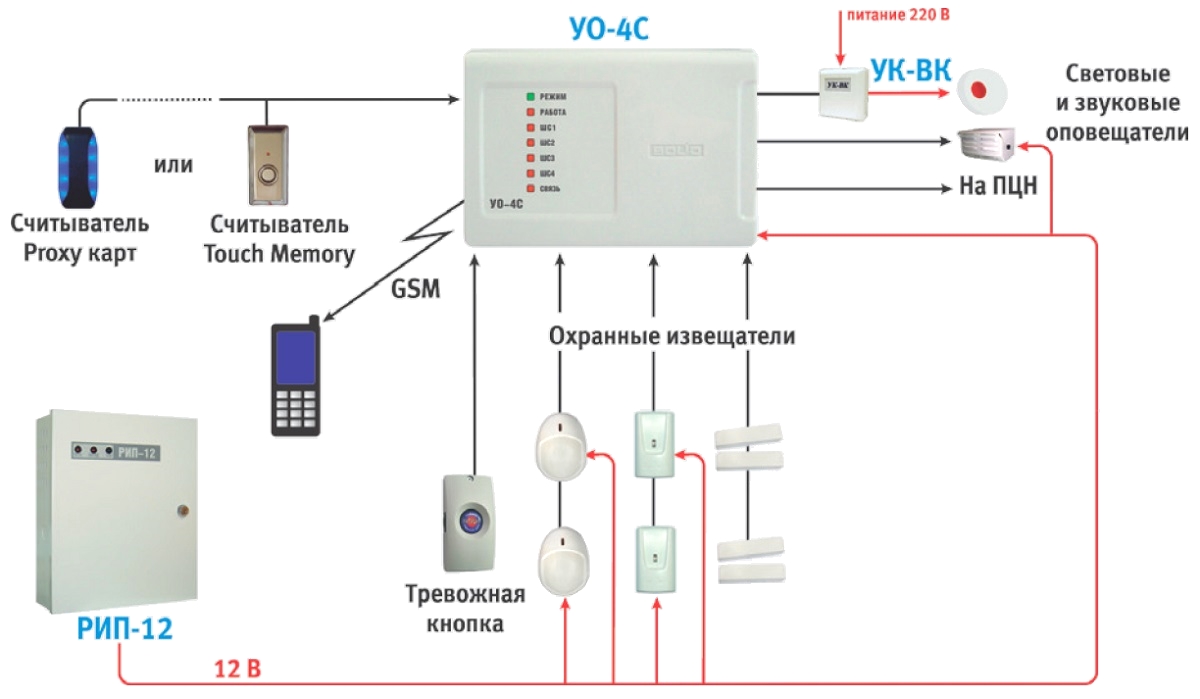

Все они объединяются между собой соответствующим образом. На рисунке приведена типовая структурная схема охранной пожарной сигнализации. В зависимости от назначения системы часть оборудования может отсутствовать, или объединяться в одном корпусе. Например, GSM сигнализация может объединять в одном приборе контрольную панель и объектовую часть системы передачи извещений.

Следует отметить, что система сигнализации может содержать несколько приемно контрольных приборов, систем передачи извещений, использующих различные каналы связи. Более того, с точки зрения повышения надежности целесообразно использовать несколько каналов связи, различных по физическому принципу действия, способу кодирования информации и пр.

УСТАНОВКА, МОНТАЖ И СТОИМОСТЬ ОПС

Установка систем охранно пожарной сигнализации производится, как правило специализированными организациями. Определяется это необходимостью соблюдать при выполнении работ требования ряда нормативных документов. Вопросы лицензирования этой деятельности на настоящий момент актуальны для пожарной сигнализации. Лицензия на монтаж охранной сигнализации, в большинстве случаев не требуется.

Монтаж пожарной сигнализации, честно говоря, не сложнее, но, ввиду более высокого уровня ответственности за счет тяжести возможных последствий при возникновении пожара, монтажным организациям приходится доказывать свою состоятельность УГПС. Подробнее про лицензирование деятельности по выполнению работ в области пожарной безопасности на этой странице.

Многих интересует стоимость монтажа систем сигнализации. Здесь ситуация весьма неоднозначная:

• во-первых, для различных регионов цена будет различаться,
• во-вторых, несмотря на существование сметных расценок применить их можно по разному, в результате стоимость для одного и того же объекта можно посчитать с разницей в 1,3 — 1,5 раза.

Естественно, речь идет о стоимости монтажных работ. Материалы считаются отдельной строкой (разделом) — это очевидно.

© 2010-2023 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Understanding Fire Alarm Systems — Журнал IAEI

Новости и исследования  /  Журнал IAEI  / 2020  / 2020 Сентябрь Октябрь  /  Особенности

и инспекторы для продвижения на новую территорию. По данным пожарной сигнализации Grand View Research и база данных Detection Market, размер глобального рынка пожарной сигнализации и обнаружения составил 390,23 миллиарда в 2019 году, и ожидается, что совокупный годовой темп роста составит 8,4% с 2020 по 2027 год. строительные нормы и правила для промышленных, коммерческих и жилых помещений, использование адресных систем и технологических достижений, осведомленность о пожарной безопасности и безопасности жизнедеятельности, а также приведение существующих помещений в соответствие во время дополнения, ремонт и техническое обслуживание.

Некоторые электрики и инспекторы уходят из области пожарной безопасности и низковольтного оборудования из-за отсутствия интереса, опыта или возможности пробиться в отрасли пожарной безопасности и безопасности жизни. Но, с расширением отрасли, это прекрасная возможность принять участие и воспользоваться преимуществами роста. Я считаю, что электрику гораздо легче перейти в индустрию пожарной сигнализации и безопасности жизнедеятельности, чем наоборот. В моем В местной юрисдикции подрядчики по электроснабжению обычно уже устанавливают кабелепровод, проводку, коробки, точки подключения, интерфейсные устройства и источник питания для систем. Имея немного больше опыта в системах, проводке, и компоненты, электрик или инспектор может легко перейти в отрасль пожарной безопасности и безопасности жизнедеятельности и в конечном итоге получить удовольствие от этого.

Переход может стать захватывающим и ценным подтверждением вашей карьеры. Чтобы начать переход в индустрию пожарной безопасности и безопасности жизнедеятельности, важно понимать основы систем пожарной сигнализации. Требования соответствуют NFPA 72, , Национальный кодекс пожарной сигнализации и сигнализации , и NFPA 70, , Национальный электротехнический кодекс . Для целей этой статьи я сосредоточусь на основах систем пожарной сигнализации в 2019 году. Национальный код пожарной сигнализации и сигнализации , и Национальный электротехнический кодекс 2020 года .

Объем

Сферу действия Национального кодекса пожарной сигнализации и сигнализации 2019 можно найти в разделе 1.1.1. Область действия кодекса охватывает применение, установку, размещение, производительность, проверку, тестирование и техническое обслуживание пожарной безопасности. системы аварийной сигнализации, системы станций наблюдения, системы оповещения населения о чрезвычайных ситуациях, системы обнаружения пожара и угарного газа, системы экстренной связи и все связанные с ними компоненты. При проектировании, монтаже, и комплектация систем пожарной сигнализации, крайне важно, чтобы электрики и инспекторы знали и понимали требования Национальный кодекс пожарной сигнализации и сигнализации , чтобы обеспечить соответствие во время строительства.

Система пожарной сигнализации определена в Разделе 1.3.1(1)(a) и (b): Системы пожарной сигнализации бытовых и охраняемых помещений (локальные) системы пожарной сигнализации. Бытовая пожарная сигнализация – это система устройств, использующая пожарную сигнализацию блок управления подает сигнал тревоги и уведомляет находящихся в нем людей о необходимости эвакуации. Система пожарной сигнализации охраняемых помещений имеет систему, расположенную в помещении.

В Разделе 90.2 (A) Национального электротехнического кодекса 2020 года говорится, что «Этот Кодекс распространяется на установку и удаление электрических проводников, оборудования и кабельных каналов; сигнальные и коммуникационные проводники, оборудование и кабельные каналы; и волоконно-оптические кабели».

Статья 760, Системы пожарной сигнализации , в 2020 г. NEC , охватывает установку оборудования и компонентов для систем пожарной сигнализации, которые включают в себя любые цепи, находящиеся под напряжением и контролируемые системой пожарной сигнализации. Примеры огня Цепи аварийной сигнализации включают в себя инициирующие устройства, устройства оповещения, устройства подачи воды, обход охранников и цепи контроля разбрызгивателей. Некоторые примеры оборудования, которое может управляться системой пожарной сигнализации, но не питаться включают противодымную вентиляцию, HVAC, магнитные двери, спиральные двери, отключение и возврат лифта, управление заслонками и блоки управления аварийным освещением.

Раздел 760.1 поясняет, что любая цепь, которая контролируется системой пожарной сигнализации, подпадает под действие статьи 760. Любые устройства, контролируемые зданием, или оборудование для обеспечения безопасности жизнедеятельности, которое взаимодействует только с системами пожарной сигнализации. подпадает под действие Статьи 725, Цепи дистанционной сигнализации .

Система пожарной сигнализации представляет собой систему компонентов, которая обычно включает в себя блок управления пожарной сигнализацией, вторичный источник питания, цепи или пути, кабельные каналы, коробки, инициирующие устройства, устройства оповещения и интерфейсы здания.

Устройство управления

Блок управления пожарной сигнализацией является мозгом системы и действует как главный центр управления системой. Этот контроллер получает сигналы, инициирует ответы и передает сигналы для экстренного реагирования. Инициированные сигналы падают на три основные категории: сигнал тревоги, сигнал неисправности или контрольный сигнал. Блок управления состоит из панели дисплея, на которой отображается информация и состояние системы, а также коды, используемые для поиска и устранения неисправностей. проблемы или нарушения, а также сенсорную панель для доступа к информации о системе, перепрограммирования или восстановления системы до нормального состояния.

Фото 1. Компоненты системы пожарной сигнализации



Имейте в виду, что этот блок управления должен соответствовать требованиям к установке Национального электротехнического кодекса, если не применяются исключения. Один важный фактор содержится в Разделе 110.26, Помещения об электрическом оборудовании . Работающий пространство должно соответствовать Таблице 110.26(A)(1)(b) и 110.26(A)(2). Раздел 110.26(A)(1)(b) допускает специальное разрешение для низковольтных систем, которые не работают при среднеквадратичном напряжении более 30 В или постоянном напряжении 60 В; системы сигнализации или управления не применять.

Убедитесь, что при установке блока управления пожарной сигнализацией достаточно места для техников, которые могут работать с системой во время проверки, тестирования и обслуживания.

Источники питания

NFPA 72 указывает в Разделе 10.6.2, Code Conformance , что блоки питания должны быть установлены в соответствии с применимыми требованиями NFPA 70.

NFPA 72 требует два независимых и надежных источника питания для систем пожарной сигнализации: основной и дополнительный источник. Первичный источник питания должен питаться от выделенной ответвленной цепи, которая питается либо от электрической коммунальное предприятие или двигатель, приводимый в действие там, где лицо, обученное его эксплуатации, постоянно находится на дежурстве, генератор с механическим приводом или его аналог, предназначенный для когенерации с электрическим коммунальным предприятием, которое используется в качестве основного источника питания и установлен в установленном порядке.

Вторичные источники питания системы пожарной сигнализации должны иметь достаточную мощность для работы систем в нормальных условиях в течение не менее 24 часов и обеспечивать питанием все устройства оповещения в целях эвакуации в течение не менее пяти минут, если иное не указано в разделах с 10.6.7.2.1.1 по 10.6.7.2.2. Расчеты батареи должны включать запас прочности 20%. Батареи, используемые для систем пожарной сигнализации, должны иметь маркировку месяца и года выпуска. производства, или установщик должен получить код даты от производителя и промаркировать батарею. Аккумуляторные батареи должны соответствовать статье 480 Закона 2020 г. НЭК .

Инициирующие устройства

Инициирующее устройство — это компонент, который инициирует передачу состояния изменения состояния. Инициирующие устройства могут быть автоматическими или ручными и могут инициировать сигнал тревоги, неисправности и контрольные сигналы. Инициирующие устройства монитора для дыма, тепла, пламени, газа, потока воды в спринклерных системах и ручного включения, а затем передать сигнал для ответа.

Глава 17 Национального кодекса пожарной сигнализации определяет применение, характеристики, выбор и расположение инициирующих устройств и устанавливает минимальные требования при установке систем. Требования к одиночные, многоканальные и бытовые системы сигнализации должны определяться в соответствии с главой 29.

Надлежащее расположение устройств, инициирующих сигнализацию, также очень важно при попытке свести к минимуму ложные сигналы тревоги. При проектировании или установке системы сигнализации мы должны учитывать размещение инициирующих устройств. чтобы свести к минимуму ложные сигналы тревоги.

Фото 2. Промышленная система пожаротушения

Устройства уведомлений

Устройства оповещения — это компоненты, которые предупреждают и уведомляют находящихся в здании людей о необходимости эвакуации в чрезвычайных ситуациях. Чтобы приборы оповещения выполняли свою работу, они должны быть защищены от повреждений, установлены и размещены в соответствующих местах и ​​отвечают минимальным требованиям к слышимым и видимым характеристикам.

Глава 18 определяет применение, характеристики, расположение и установку устройств оповещения, используемых для инициирования или управления эвакуацией или перемещением жильцов или для предоставления информации жильцам или персоналу для начала требуемый ответ.

Устройства оповещения должны иметь отличительные сигналы эвакуации в соответствии с NFPA 72, раздел 10.10. Схема звукового сигнала тревоги, используемая для уведомления людей об эвакуации или перемещении из одной зоны в другую, необходима для быть трехимпульсным временным паттерном.

Построение интерфейсов

Чтобы люди были в безопасности во время чрезвычайных ситуаций, здания спроектированы так, чтобы защищать и эвакуировать людей во время чрезвычайных ситуаций. Система пожарной сигнализации часто взаимодействует с системами безопасности жизнедеятельности, чтобы обеспечить это. безопасность при эвакуации. Некоторые из систем включают переключатели аварийного освещения, системы вызова лифта, системы противодымной вентиляции, устройства открывания дверей и жалюзи, а также интерфейсы отопления и кондиционирования воздуха.

Глава 21 Национального кодекса пожарной сигнализации и сигнализации , Интерфейсы функций аварийного управления, охватывает минимальные требования и методы для функций аварийного управления.

В связи с развитием технологий и систем автоматизации часто в жилых помещениях используются системы, сопряженные как с системами пожарной сигнализации, так и с системами управления энергопотреблением. Крайне важно, чтобы эти системы были установлены и протестированы для переопределения. во время тревожных ситуаций. Последнее, что вам нужно, это чтобы система с более низким приоритетом деактивировала систему безопасности жизни во время чрезвычайной ситуации.

В соответствии со статьей 760 Цепи пожарной сигнализации

должны соответствовать NEC 760.3(A)–(K). К системам пожарной сигнализации применяются только те разделы статьи 300, на которые есть ссылки в этой статье.

Цепи пожарной сигнализации, устанавливаемые в шахтах, пустотах и ​​вентиляционных каналах, должны быть изготовлены таким образом, чтобы уменьшить распространение огня или горючих частиц. Отверстия вокруг электрических проходов через огнестойкие стены, перегородки, полы или потолки должны быть защищены от огня с использованием утвержденных средств.

При установке цепей пожарной сигнализации во влажных, влажных или коррозионно-активных местах цепи должны быть идентифицированы для применения, изготовлены из надлежащего материала, устойчивого к окружающей среде и для рабочей среды.

Участки дорожек качения или втулок подвергаются разным температурам, или, когда фактором является конденсация, дорожки качения или втулка должны быть герметизированы одобренным герметиком для предотвращения циркуляции теплого и холодного воздуха. Взрывозащищенные ящики и фурнитура не обязательна.

В соответствии со стандартом NEC 300.17 количество и размер проводников в кабелепроводах не должны превышать достаточного рассеивания тепла и защиты целостности проводников и изоляции.

Все цепи пожарной сигнализации должны быть установлены аккуратно и качественно. NEC 760.24(A) требует, чтобы «кабели и проводники, проложенные на поверхности потолков и боковых стен, поддерживались конструкцией здания. таким образом, чтобы кабель не был поврежден при нормальном использовании в здании. Такие кабели должны поддерживаться ремнями, скобами, кабельными стяжками, подвесками или подобными приспособлениями, спроектированными и установленными так, чтобы не повредить кабель. Установка также должны соответствовать 300.4” и поддерживать защиту и целостность проводников. Краски, штукатурки, очистители, абразивы, коррозионные остатки и другие средства не допускаются на проводниках и могут изменить перечисленные свойства.

Доступные участки брошенных кабелей также должны быть удалены или, по крайней мере, обозначены для будущего использования биркой, способной выдержать среду, в которой они проложены. для устранения ложных сигналов тревоги и сигналов во время проверок, испытаний, технического обслуживания или ремонта. Всегда предлагалось, чтобы эта идентификация происходит в области, которую нельзя удалить или потерять; Например, не идентифицируйте крышку коробки, идентифицируйте коробку.

Средства отключения системной цепи должны быть доступны для квалифицированных лиц, должны быть постоянно идентифицированы в системах, питающих источник, иметь красную маркировку, которая не закрывает списки изготовителей, и блок управления пожарной сигнализацией. Если в качестве устройства максимального тока используется автоматический выключатель, должно быть установлено утвержденное блокирующее устройство в соответствии с разделом 10.6.5.4 NFPA 72. NEC , раздел 760.41(A), говорится, что пожарная сигнализация средства отключения цепи могут быть надежно закреплены в положении «включено», но не принуждают к этому. Раздел 10.6.5.4 NFPA 72 указывает, что когда автоматический выключатель используется в качестве устройства защиты от перегрузки по току, он должен быть заблокирован. в положении «включено» с утвержденным устройством. NEC просто указывает, что это разрешенная практика, в то время как NFPA 72 указывает, что она должна быть установлена. Это корреляция между двумя кодами.

Национальный электротехнический кодекс требует выделенной ответвленной цепи для цепей пожарной сигнализации без ограничения мощности в соответствии с разделом 760.41(B). Раздел включает те же требования, что и NFPA 72, но добавляет требование что отключение должно быть обозначено как «ЦЕПЬ ПОЖАРНОЙ СИГНАЛИЗАЦИИ», а также что ответвленная цепь не должна питаться через прерыватели цепи замыкания на землю или дуговые дуговые дуги. Источник питания для ограниченной мощности Цепи пожарной сигнализации должны представлять собой либо трансформатор класса 3, указанный в списке, источник питания класса 3, либо указанное оборудование, маркированное для идентификации источника питания пожарной сигнализации с ограниченной мощностью. Это перечисленное оборудование может включать в себя панель управления со встроенным источником питания, перечисленной печатной платой или импедансом с ограничением тока.

Будьте осторожны при смешивании цепей пожарной сигнализации, цепей электропитания, цепей дистанционной сигнализации и цепей связи. Применяются требования, изложенные в NEC 760.136 (A)–(D).

Смешивание цепей пожарной сигнализации класса 1 и неограниченных по мощности должно быть разрешено прокладывать в одних и тех же кабелях, корпусах или кабелепроводах независимо от того, является ли напряжение переменным или постоянным током, при условии, что проводники изолированы для максимального напряжения любого проводника в кабелепроводе или корпусе.

Кабели питания и пожарной сигнализации разрешается прокладывать в одном и том же кабелепроводе или корпусе, если они функционально связаны и подключены к одному и тому же оборудованию.

Соблюдайте осторожность при установке цепей пожарной сигнализации с ограниченной мощностью с цепями пожарной сигнализации без ограничения мощности, цепями питания, света, цепями дистанционной сигнализации класса 1 и цепями широкополосной связи средней мощности с сетевым питанием. Требуется что цепи должны быть отделены от цепей пожарной сигнализации с ограниченной мощностью барьерами, отдельными кабельными каналами внутри корпусов или связаны с системами внутри корпуса. Также требуется, чтобы цепи с ограничением мощности установлены таким образом, чтобы поддерживать расстояние не менее 50 мм (2 дюйма) от всех осветительных, силовых и цепей класса 1, или если они не установлены в металлических, защищенных или подземных фидерных кабелях для уменьшения помех. со схемами по NEC Раздел 760.136(G).

Кабели пожарной сигнализации, проложенные в шахтах лифтов, должны быть проложены в жестком металлическом кабелепроводе, жестком неметаллическом кабелепроводе, промежуточном металлическом кабелепроводе, водонепроницаемом гибком неметаллическом кабелепроводе или электрических металлических трубах.

В заключение

Хотя код и требования к установке систем пожарной сигнализации поначалу могут показаться трудными для понимания, любой может изучить их, если проявить инициативу и потратить время. Помните, что отрасль пожарной безопасности и безопасности жизнедеятельности полна потенциала, расширяющегося в росте и может обеспечить новое и инновационное будущее для подрядчиков, электриков и инспекторов. Различные государственные и национальные программы сертификации помогут вам начать работу в правильном направлении. промышленность.

Ссылки

• Национальный код пожарной сигнализации и сигнализации . https://www.nfpa.org/Assets/files/AboutTheCodes/72/72-13ROPDraft.pdf
• NPFA 70, Национальный электротехнический кодекс , 2020 г.

Теги : Системы пожарной сигнализации, NFPA 72, Развитие карьеры

Как работает система пожарной сигнализации?

Если вы владеете, управляете или строите любую коммерческую структуру, вы, вероятно, слишком хорошо осведомлены о правилах, которые требуют, чтобы ваше здание (я) имело работающую систему пожарной сигнализации.

Однако многие не понимают, как работают эти системы, и часто путают их с индивидуальными противопожарными устройствами, такими как спринклеры или датчики дыма. Но системы пожарной сигнализации представляют собой гораздо более комплексный и комплексный подход к противопожарной защите, чем любое отдельное устройство.

В этом блоге вы узнаете, каковы роль и основные компоненты системы пожарной сигнализации, а также основы того, как эти компоненты работают вместе, чтобы защитить ваше здание и его жителей в случае пожара.

Какова роль системы пожарной сигнализации?

Проще говоря, роль системы пожарной сигнализации заключается в обнаружении пожаров и оповещении как жителей здания, так и аварийного персонала из централизованно контролируемого и контролируемого места.

Эти системы также осуществляют самоконтроль, определяя, откуда в здании (зданиях) поступают сигналы тревоги, и обнаруживая ошибки в проводке и соединениях, которые могут помешать правильной работе системы.

По сути, система пожарной сигнализации выполняет четыре основные функции: обнаружение, оповещение, мониторинг и управление. Эти сложные системы используют сеть устройств, приборов и панелей управления для выполнения этих четырех функций.

Какие части системы пожарной сигнализации?

Как сказано выше, система пожарной сигнализации представляет собой набор множества отдельных частей, каждая из которых выполняет свою уникальную функцию. Знание этих частей и того, как они работают вместе, необходимо для лучшего понимания того, как работает система в целом.

Следующие пять ключевых элементов составляют любую систему пожарной сигнализации:

• Инициирующие устройства: инициирующие устройства являются частью системы сигнализации, которая обнаруживает дым или пожар. К таким устройствам относятся детекторы дыма различных типов, тепловые детекторы различных типов, датчики расхода спринклерной воды и пульты пожарной сигнализации.
• Индикаторные устройства: индикаторные устройства являются частью системы, которая подает сигнал тревоги и предупреждает жильцов об опасности пожара.

  К устройствам индикации относятся сирены, куранты, колокольчики, а в некоторых случаях даже стробоскопы для слабослышащих и глухих. Большинство этих приборов намеренно громкие, чтобы их не пропустили и побудили всех быстро покинуть здание.

  Там, где присутствуют глухие или слабослышащие, или если этого требует код, стробоскопы также используются в сочетании с другими индикаторами, чтобы также было визуальное предупреждение о пожаре.

• Панель пожарной сигнализации: панель управления пожарной сигнализацией представляет собой пользовательский интерфейс и центральный элемент контроля и управления системой. Он имеет дисплей, показывающий текущее состояние (тревога или отсутствие тревоги) системы пожарной сигнализации, и сенсорную панель, которая позволяет персоналу на месте программировать, устранять неполадки, отключать звук и перезагружать систему.

  Панель пожарной сигнализации осуществляет контроль и надзор за всеми инициирующими устройствами системы, сигнальными приборами и всеми соответствующими телефонными связями, полевой проводкой, платами и внутренней проводкой.

  Также через панель пожарной сигнализации в случае срабатывания тревоги отправляется вызов в контролирующее агентство, чтобы предупредить аварийный персонал.

• Источники питания: Источники питания обеспечивают основное питание от выключателя, (2) 12-вольтовые батареи в качестве резервного источника питания на 24 часа, а иногда и генератор в качестве резервного источника питания для многих систем пожарной сигнализации. Батареи могут находиться либо в панели управления, либо в отдельном корпусе. Батареи вступят в силу в случае сбоя питания, что позволит системе продолжать защищать здание от пожара в течение 24 часов. Генератор может обеспечить питание в течение более длительных периодов отключения электроэнергии.
• Вспомогательные устройства: В систему пожарной сигнализации можно добавить множество дополнительных устройств для усиления противопожарной защиты объекта.

  К дополнительным устройствам относятся визуальные светодиодные индикаторы, показывающие, в какой зоне здания сработала пожарная тревога, дистанционные извещатели, выключатели отключения тревоги, электромагнитные дверные держатели, противопожарные двери, захват и отключение лифта и т. д.

Как видно, эти системы могут быть как простыми, так и сложными в зависимости от потребностей объекта, и для каждого элемента, перечисленного выше, существует множество вариантов.

Создание или модернизация идеальной системы для вашего объекта может быть огромным делом и должно выполняться при консультации с такими экспертами, как Koorsen, и профессиональными электриками, которые понимают множество возможностей, предлагаемых этими системами и их частями, а также местные требования вашего предприятия. АХЖ.

3 состояния систем пожарной сигнализации

Как упоминалось выше, панель пожарной сигнализации постоянно отслеживает и показывает, в каком состоянии находится система. Для большинства систем существует три рабочих состояния: Норма, Тревога, и Неисправность .

Когда все устройства, приборы, проводка и схемы работают правильно и не активируются никакие аварийные сигналы, система работает в нормальном состоянии .

При активации инициирующего устройства система переходит в состояние тревоги . Сигнальные устройства будут звучать, предупреждая жителей здания об опасности, а буквенно-цифровой дисплей на панели управления будет указывать, из какой зоны здания (зданий) исходит тревога, чтобы аварийный персонал мог быстро отреагировать в нужном месте.

В случае короткого замыкания или обрыва проводки в цепях, соединяющих панель пожарной сигнализации и инициирующие устройства, или в проводке панели или зональных платах, или если соединение с телефонной линией системы не работает, система переходит в состояние «Неисправность» и отображается на панели управления. Панель укажет, в какой зоне возникла проблема, и прозвучит звуковой сигнал, чтобы предупредить обслуживающий персонал о проблеме. Хотя зуммер достаточно громкий, чтобы его можно было услышать, он не такой громкий, как индикаторные приборы, и его нельзя спутать с реальной тревогой.

Как системы пожарной сигнализации обнаруживают пожар?

Способ, которым система пожарной сигнализации обнаруживает возгорание, – это инициирующие устройства, о которых говорилось выше.

Панель пожарной сигнализации подключается к инициирующим устройствам системы по 2-х или 4-х проводной схеме. Эта схема позволяет контрольной панели контролировать состояние своих инициирующих устройств, обычно по зонам, определяя, находятся ли устройства в нормальном режиме или в режиме тревоги. Панель управления показывает эти показания на своем дисплее.

Когда начинается пожар, дым или тепло активируют одно из инициирующих устройств, или кто-то активирует ручную пусковую станцию, предупреждая систему пожарной сигнализации о пожаре и переводя ее в режим тревоги.

Что происходит после срабатывания системы пожарной сигнализации?

Когда система переходит в режим тревоги, должны произойти две вещи:

• Сигнальные устройства должны подать сигнал тревоги, оповещая всех в здании об опасности.
• По телефонным линиям системы должен пойти вызов в мониторинговую компанию.

В некоторых системах пожарной сигнализации он также может активировать системы пожаротушения, помогающие бороться с огнем до прибытия спасателей.

Как отключить пожарную сигнализацию?

Важно, чтобы управляющий зданием или ремонтная бригада понимали, как читать и использовать панель пожарной сигнализации, особенно если она находится в аварийном состоянии или имеет ложные срабатывания.

На сенсорной панели панели управления есть опции отключения звука тревоги и неисправности, а также опция сброса системы. Их следует использовать только после того, как источник сигнала тревоги или уведомления будет идентифицирован и может быть правильно устранен.

Нужна помощь?

Эффективная защита вашего объекта от пожара имеет решающее значение для защиты жизни в нем и инвестиций, которые он представляет. Но, как должно быть очевидно, проектирование и внедрение этих систем — непростая задача.

Не оставляйте безопасность тех, кто находится в вашем здании, и ваши инвестиции на волю случая. Команда Koorsen Fire & Security работает в сфере противопожарной защиты более 70 лет и обслуживает самые разные виды бизнеса, от медицинского до промышленного, образовательного и розничного.

Koorsen понимает, как уникальная среда и процессы каждого предприятия влияют на противопожарную защиту, необходимую для защиты объекта и его персонала. Кроме того, они являются экспертами в работе с нормами и местными органами власти, чтобы гарантировать, что вы не столкнетесь с нежелательными проблемами и штрафами в процессе строительства и проверки.

Если вы готовитесь к строительству или ваша текущая система противопожарной защиты нуждается в обновлении или обслуживании, не ждите — позвоните специалистам Koorsen сегодня.
