Как сделать озонатор в домашних условиях. Из каких компонентов состоит самодельный озонатор. Какие материалы и инструменты понадобятся для сборки. Как правильно собрать озонатор своими руками. Где и как применять озонатор в быту.

Содержание

Принцип работы озонатора воздуха

Озонатор — это устройство для генерации озона из кислорода воздуха. Основные компоненты озонатора:

  • Преобразователь напряжения
  • Катушка индуктивности
  • Излучатель (генератор озона)
  • Вентилятор

Принцип работы озонатора следующий:

  1. Напряжение 220В подается на повышающий трансформатор, который увеличивает его в десятки раз.
  2. Высокое напряжение поступает на излучатель — пластины с воздушным зазором между ними.
  3. Между пластинами происходит электрический разряд, превращающий молекулы кислорода O2 в озон O3.
  4. Вентилятор прогоняет воздух через излучатель и распределяет озон по помещению.

Таким образом, озонатор насыщает воздух активным кислородом — озоном, который обладает сильными окислительными свойствами.


Необходимые компоненты для сборки озонатора

Для самостоятельного изготовления бытового озонатора понадобятся следующие основные компоненты:

  • Преобразователь напряжения (можно использовать готовый диммер)
  • Генератор высокого напряжения с керамическим излучателем
  • Вентилятор на 220В
  • Выключатель
  • Предохранитель на 0,25А
  • Корпус (подойдет пластиковая банка с крышкой)
  • Провода, клеммы, крепеж

Генератор высокого напряжения с излучателем лучше купить готовый. Остальные компоненты легко найти в магазинах электротоваров.

Пошаговая инструкция по сборке озонатора

Порядок сборки самодельного озонатора:

  1. В пластиковом корпусе сделать отверстия для вентиляции.
  2. Установить на дно генератор высокого напряжения и клеммную колодку.
  3. Припаять предохранитель в разрыв питающего провода.
  4. Установить выключатель.
  5. Закрепить вентилятор на крышке корпуса.
  6. Подключить компоненты согласно схеме.
  7. Разместить керамический излучатель в центре корпуса.
  8. Проверить работоспособность и закрыть крышку.

При сборке важно обеспечить надежную изоляцию высоковольтных цепей. Все соединения лучше паять и изолировать термоусадкой.


Расчет времени озонирования помещений

Время работы озонатора зависит от следующих факторов:

  • Объем помещения
  • Требуемая концентрация озона
  • Производительность озонатора
  • Температура и влажность воздуха

Для расчета ориентировочного времени озонирования можно использовать формулу:

T = (C * V) / (P * 2)

Где: T — время озонирования (часы) C — требуемая концентрация озона (мг/м3) V — объем помещения (м3) P — производительность озонатора (мг/час)

Коэффициент 2 учитывает расход озона на взаимодействие с окружающей средой. На практике время озонирования лучше увеличить в 1,5-2 раза от расчетного.

Применение озонатора в быту

Основные сферы применения бытового озонатора:

  • Дезинфекция холодильника
  • Обработка шкафов от моли
  • Удаление запахов с мягкой мебели
  • Дезодорация обуви
  • Обеззараживание овощей и фруктов
  • Очистка воды
  • Обработка теплиц и грунта на даче

При использовании озонатора важно соблюдать меры безопасности и не находиться в помещении во время обработки. Концентрация озона не должна превышать 0,1 мг/м3 при наличии людей.


Обработка холодильника озоном

Озонирование холодильной камеры позволяет:

  • Уничтожить бактерии и плесень
  • Устранить неприятные запахи
  • Продезинфицировать труднодоступные места
  • Увеличить срок хранения продуктов

Порядок обработки холодильника:

  1. Поместить озонатор на верхнюю полку
  2. Включить на 5-10 минут
  3. Не открывать дверцу 2-3 часа

Озонирование можно проводить не вынимая продукты. Повторять процедуру рекомендуется раз в 2-3 месяца.

Озонирование одежды и обуви

Обработка озоном эффективна для:

  • Уничтожения моли в шкафах
  • Устранения запаха пота из обуви
  • Дезинфекции верхней одежды
  • Удаления запахов с мягкой мебели

Пример озонирования обуви:

  1. Поместить обувь и озонатор в пакет
  2. Включить на 10-15 минут
  3. Оставить на несколько часов

Для шкафов достаточно поставить озонатор внутрь на 15-20 минут. Мягкую мебель можно накрыть пленкой для лучшего эффекта.

Меры безопасности при работе с озонатором

При использовании озонатора необходимо соблюдать следующие правила безопасности:

  • Не находиться в помещении во время работы прибора
  • Проветривать помещение после озонирования
  • Не превышать рекомендуемое время обработки
  • Не допускать попадания озона в дыхательные пути
  • Хранить озонатор в недоступном для детей месте
  • Не применять для обработки животных и растений

При соблюдении мер предосторожности озонирование является безопасным и эффективным методом дезинфекции и дезодорации в быту.



Как сделать бытовой озонатор своими руками

Главная » Очистители воздуха » Делаем бытовой озонатор воздуха своими руками — необходимые компоненты и пошаговая инструкция

уже давно и прочно вошла в нашу повседневную жизнь. Она делает воздух в нашей квартире чище, теплее или прохладнее, создает нормальный уровень влажности – в общем, делает нашу жизнь более комфортной. Исключением не стал и такой прибор, как озонатор. [contents]

Но есть во всей климатической технике один серьезный недостаток – ее высокая стоимость. Не каждая семья может себе позволить обзавестись устройством, очищающим воздух от различных неприятных запахов, спор грибков и некоторых форм бактерий. Именно поэтому многие умельцы, коих у нас в стране предостаточно, делают такую технику своими руками.

Содержание

  1. Принцип работы прибора для производства озона
  2. Устройство преобразователя напряжения
  3. Компоненты для самостоятельной сборки
  4. Сборка излучателя
  5. Монтаж устройства

Принцип работы прибора для производства озона

Для того чтобы сделать своими руками, прежде всего нужно знать его принцип работы.

  1. Напряжение подается на повышающий трансформатор, который изменяет его, повышая в несколько десятков раз, и на вентилятор.
  2. После чего, увеличенное напряжение поступает на излучатель, между электродами которого происходит разряд, модифицирующий молекулы кислорода. Благодаря этому в молекуле кислорода появляется третий атом, который и является главным «очистителем» воздуха.
  3. для прогона его через пластины излучателя.

Именно благодаря вентилятору воздух будет попадать в прибор и выводиться наружу озон, поэтому подбору его мощности стоит уделить особое внимание. Он не должен иметь большую производительность, так как в задачу вентилятора не входит , а также создавать шума и дискомфорта.

Самодельный озонатор воздуха состоит из:

  1. Преобразователя сетевого напряжения, основными элементами которого служат симистор и неоновая лампа.
  2. Катушки индуктивности.
  3. Излучателя.
  4. Вентилятора.

Устройство преобразователя напряжения

Преобразователь напряжения довольно прост в исполнении, но для этого требуются знания в радиоконструировании и электротехнике. Кроме того, нужно самостоятельно создать печатную плату, а после сборки правильно настроить работу устройства, поэтому мы рекомендуем купить обычный диммер.

Но для всех, кто все-таки желает собрать это устройство самостоятельно, схема симисторного регулятора мощности опубликована в журнале «Радио» №7 за 1991 г на странице 63.

Компоненты для самостоятельной сборки

После того как был собран преобразователь напряжения, осталось приобрести некоторые детали и самодельный озонатор готов к использованию. Вам понадобиться:

Сборка излучателя

Излучатель представляет собой две алюминиевые пластины, толщиной около 1 мм, скрепленные между собой на расстоянии 2 мм. В качестве изолятора между ними прекрасно подойдет обычное оконное стекло, толщиной 2 мм. Скрепляются эти пластины между собой через изоляторы — они не должны соприкасаться.

Сборка устройства происходит так:

  1. Первоначально вырезаются две заготовки из стеклотекстолита, толщиной 3 мм и размерами 100мм. Х 100 мм. Они будут служить внешними изоляторами излучателя.
  2. На одну из заготовок закрепляется пластина из алюминия, размерами 80 мм на 80 мм.
  3. На пластину накладывается стекло, размерами 80 мм на 80 мм.
  4. С двух противоположных сторон закрепляются пластины, из стеклотекстолита, но толщиной 4 мм и размерами 100 мм на 10 мм. Они будут служить обрамлением с двух сторон пластин излучателя и стекла.
  5. На эти полоски текстолита накладывается вторая пластина алюминиевого излучателя.
  6. Последним слоем «пирога» будет вторая заготовка из текстолита, толщиной 3 мм.

Стекло получается одной стороной лежит на текстолитовом изоляторе, а между второй стороной стекла и алюминиевым контактом расстояние в 1 мм. Именно здесь и будет происходить коронный разряд для производства озона. Теперь осталось все смонтировать в корпус, подключить детали и озонатор своими руками готов к работе.

Предлагаем посмотреть видео, где показано как будет выглядеть готовый самодельный озонатор.

Монтаж устройства

Озонатор собирается в такой последовательности:

  1. Сеть
  2. Преобразователь напряжения, на выходе которой стоит конденсатор.
  3. Поле напряжение подается на низковольтную обмотку катушки.
  4. При помощи проводов высокого напряжения с силиконовыми изоляторами, ток поступает на второй конденсатор, а с него на излучатель.

Следует не забыть в эту схему включить вентилятор, который будет подавать воздух на излучатель, установленный вертикально.

Важно!
Если вы не являетесь как минимум электриком с 4 группой допуска, то мы настоятельно не рекомендуем проводить сборку озонатора своими силами, ввиду опасного для жизни напряжения присутствующего в приборе. Жизнь, является большим достоянием человечества, нежели любой прибор, который можно приобрести в ближайшем магазине бытовой техники.

Озонатор воздуха своими руками из готовых узлов

Озонатор – это электротехнический прибор, предназначенный для генерации из воздуха озона. Насыщение воздуха озоном, широко применяется в промышленности и быту для дезинфекции, борьбы с плесенью, насекомыми, грызунами, удаления токсичных веществ и неприятных запахов.

На рынке широко представлены озонаторы промышленного изготовления, но они не каждому доступны по цене. В дополнение многие люди не имеют практики применения озонатора и не уверены в его эффективности.

Внешний вид самодельного озонатора

Решил проверить эффективность озонирования воздуха с целью уничтожения неприятных запахов, болезнетворных микробов, вирусов, плесени, насекомых, мышей и крыс, сделав самодельный озонатор за пару часов из готовых узлов, потратив всего $5.

На фотографии представлен внешний вид самодельного озонатора, сделанного из готовых узлов, смонтированных в пластиковой банке, предназначенной для хранения продуктов питания.

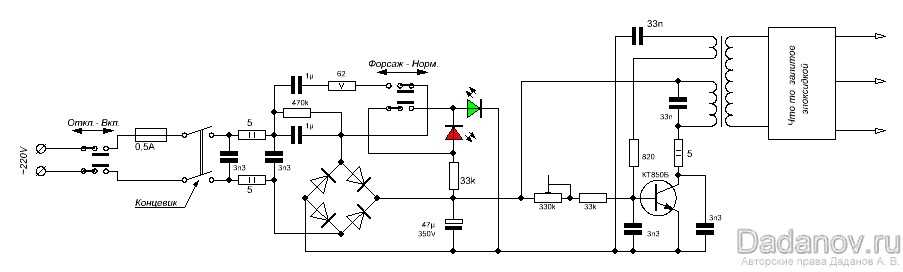

Электрическая схема и принцип работы озонатора

Озонатор собирается из готовых узлов и деталей, поэтому его изготовить по силам практически любому домашнему мастеру.

Работает озонатор, от бытовой электропроводки напряжением 220 В. Ток через электрическую вилку поступает на выключатель S1, с помощью которого можно включить и выключить озонатор. Вентилятор M1 служит для более эффективного озонирования воздуха. Плавкий предохранитель F1 служит для защиты от короткого замыкания.

Генератор высокого напряжения U1 преобразует напряжение переменного тока 220 В в постоянное напряжение величиной несколько киловольт. С генератора высокое напряжение подается на керамический излучатель F2, представляющий собой керамическую пластину, с нанесенными на ней двумя токопроводящими дорожками. Высокое напряжение пробивает воздушный зазор и между дорожками возникают электрические разряды, которые видны как свечение голубого цвета, в результате чего воздух ионизируется.

Вентилятор создает воздушный поток, который перемещая озонированный воздух от излучателя равномерно распределяет его по объему помещения. В дополнение генератор и излучатель охлаждаются, что позволяет озонатору работать без перерыва неограниченное время.

Выбор генератора озона по производительности

Основой для изготовления самодельного озонатора послужил готовый блок, приобретенный в китайском онлайн магазине «АлиЭкспресс», состоящий из генератора высокого напряжения и излучателя.

Керамический излучатель уже был припаян к высоковольтным проводам генератора и бережно обернут поролоном.

Тип генератора выбирался исходя из напряжения питания, на которое он рассчитан и производительности выработки озона. Для применения в бытовых условиях оптимальным является озонатор, рассчитанный на напряжение питания переменного тока 220 В с производительностью озона 200 мг в час. Для озонирования салона автомобиля нужно выбирать озонатор, рассчитанный на напряжение постоянного тока 12 В с вилкой для подключения в прикуриватель такой же производительности.

Если в описании или на корпусе генератора нет данных о производительности, то такой генератор озона лучше не приобретать, в связи с отсутствием возможности расчёта времени озонирования помещений.

Конструкция и устройство самодельного озонатора воздуха

Все детали озонатора были смонтированы в пластмассовой банке с закручивающейся крышкой. По периметру банки были с помощью, разогретой на газовой плите тонкостенной трубки, методом плавления, сделаны отверстия диаметром ⌀8 мм.

Блок генератора и клеммная колодка были установлены на дно банки и закреплены к нему с помощью винтов гайками М3.

Для безопасности в разрыв одного из питающих проводов методом пайки был установлен плавкий предохранитель F1, рассчитанный на ток 0,25 А. Электрическая схема озонатора простая, поэтому возникновение короткого замыкания маловероятно. По этой причине не стал устанавливать для предохранителя отдельную колодку.

Заизолирован предохранитель был путем размещения его в разрезанный вдоль отрезок пластиковой трубки с последующим покрытием изоляционной лентой.

Можно было включать озонатор с помощью сетевой вилки, но для удобства в разрыв одного из питающих проводов был установлен малогабаритный тумблер.

Вентилятор был взят от старого советского компьютерного блока питания, рассчитанный на напряжение переменного тока 220 В. В крышке было вырезано ножом отверстие по размеру крыльчатки и вентилятор закреплен с помощью четырех винтов с гайками, как показано на фотографии.

Такой вентилятор можно заменить любым вентилятором от компьютера, рассчитанным на напряжение питания 12 В, подключив его через адаптер, преобразующий напряжение 220 В в напряжение 9-12 В постоянного тока.

Провода питания вентилятора были подключены к схеме с помощью клеммной колодки. На фотографии показан собранный озонатор со снятой крышкой.

Керамический генератор озона был размещен в центре корпуса озонатора и закреплен за провода с помощью пластмассового хомута, продетого через сделанные в корпусе отверстия.

На этой фотографии показан внешний вид озонатора со стороны дна. Работа по изготовлению самодельного озонатора закончена и можно приступать к его применению на практике.

Техника безопасности при озонировании помещений

Хотя озон и относится к первому, самому высокому классу опасности вредных веществ, но согласно ГОСТ 12. 1.005-76 концентрация озона в одном кубическом метре воздуха менее 0,1 миллиграмм для человека является безопасной и даже полезной. По американским стандартам допустимой считается концентрация озона в воздухе до 0,2 мг/м3. В естественных условиях концентрация озона в городском воздухе составляет около 0,16 мг/м3.

Средний порог чувствительности человеческого обоняния равен 0,01 мг/м3, так что человек без приборов может точно определить наличие озона в воздухе. Благодаря этому свойству обоняния озонирование помещений можно проводить без нанесения вреда людям и домашним животным.

Стоит отметить, что озон опасен только для дыхательных путей человека и даже при большой концентрации не наносит вреда коже. Поэтому затаив дыхание можно зайти в озонируемое помещение, например, чтобы выключить озонатор или открыть окно для проветривания.

Свойства озона

Молекула озона включает в себя три атома кислорода и выражается формулой О3, является неустойчивой и легко диссоциирует на атом и молекулу кислорода – О2, которым мы дышим.

Озон в 1,5 раза тяжелее воздуха.

Время полураспада молекул озона в воздухе и воде приведено в таблице. Это означает, что концентрация озона в воздухе, например, при температуре 20°С через 90 минут после прекращения его генерации уменьшится в два раза, через три часа в четыре раза, а через 4,5 часа – в восемь раз, и так далее.

 Период полураспада озона в воздухе и воде
Температура, °С Время полураспада, мин
ВоздухВода
50103
35308
306012
209020
03 дн—
-258 дн—
-3518 дн—
-501 мес—

Для гибели болезнетворных микробов, плесени, выведения тараканов, мышей и крыс из замкнутых помещений, необходимая концентрация озона в воздухе может достигать 12 мг/3. Таким образом, для того, чтобы в помещении после выключения озонатора концентрация озона естественным путем снизилась до безопасного для человека уровня 0,2 мг/3 необходимо выждать 9 часов. В случае необходимости, это время можно сократить до часа, хорошо проветрив помещение. Но не стоит торопиться, чем дольше будет сохраняться высокая концентрация озона, тем лучше будет конечный результат.

Озон имеет высокий окислительно-восстановительный потенциал, чем и объясняется его пагубное влияние на весь живой мир, включая микробы, бактерии, плесень, пылевые клещи, насекомые и грызуны (мыши и крысы). Озон также хорошо, в отличие от освежителей воздуха, которые только маскируют запахи, устраняет любые неприятные запахи, включая запахи домашних животных, краски, гари, гнили и всех остальных. При этом не наносит вреда окружающим предметам.

Чистый озон при нормальной температуре представляет собой газ бледно-фиолетового цвета. При малой концентрации в воздухе увидеть его невозможно.

Необходимая концентрация озона в воздухе


для обработки

Для эффективной борьбы с микроорганизмами, насекомыми, мышами, крысами, плесенью и неприятными запахами нужно в помещении, для каждого конкретного случая обработки, воздух насытить определенным количеством озона. Приведенные данные в таблице являются ориентировочными и могут значительно отличаться в зависимости от различных факторов.

Таблица параметров озонирования
Объект озонированияКонцентрация озона, мг/м3Время обработки не менее, час.Результат
Микробы в воздушной среде и на поверхностях20,5Гибель 100%
Бактерии и вирусы в воздушной среде и на поверхностях150,5Гибель 100%
Летающие насекомые, включая моль22Через 1-3 дня погибают
Тараканы, муравьи, блохи, клещи121 раз в неделю по 4 часа два разаЧерез время погибают
Мыши, крысы124Через время погибают
Плесневые грибы301Угнетает размножение и рост
15001Разрушает вегетативные формы
200001Разрушает споры
Охлажденное мясо и рыба15по 2 часа ежесуточноУвеличивает срок хранения в 2-3 раза
Овощи, фрукты101Увеличивает срок хранения
Неприятные запахи102Изменяет формулу молекул и запах исчезает

Если озонирование не дало желаемого результата, то его надо повторить, увеличив концентрацию озона или время воздействия. Операция безвредна, поэтому количество обработок ничем не ограничено.

Случаи применения озонирования не ограничиваются только представленным перечнем таблицы. В Рекомендациях по озонированию, размещенных на сайте, подробно рассмотрены случаи применения и технология озонирования, как для бытовых условий, так и для промышленного применения.

Расчет времени озонирования помещений

Время озонирования помещения или камеры напрямую зависит от их объема, производительности озонатора, температуры и влажности воздуха.

Поэтому на первом шаге необходимо рассчитать с помощью приведенного онлайн калькулятора объем воздуха в помещении.

  Онлайн калькулятор для расчета объема помещения
 Длина, м:
 Ширина, м:
 Высота, м:

На следующем шаге, исходя из требуемой концентрации озона в воздухе, с учетом объема помещения и производительности озонатора с помощью онлайн калькулятора рассчитывается теоретическое время озонирования.

  Онлайн калькулятор для расчета времени озонирования помещений
 Требуемая концентрация озона, мг/м3:
Мощность озонатора, мг/час:
Объем помещения, м3:

Как было написано выше, во время работы озонатора происходит не только насыщение воздуха озоном, но и из-за взаимодействия его с окружающей средой, одновременно часть озона распадается. При продолжительной работе озонатора наступает равновесное состояние, когда количество озона в воздухе, несмотря на работу озонатора, перестает увеличиваться. Поэтому в формулу расчета был введен коэффициент, равный двум, корректирующий конечный результат в связи с расходом озона на химическое взаимодействие.

В данном случае следует руководствоваться следующим правилом, чем выше концентрация озона в воздухе и больше время обработки, тем лучше. Главное соблюдать технику безопасности – не находиться в помещении, если присутствует запах озона.

Выбор озонатора

При выборе озонатора, кроме дополнительных функций, например, таймера, следует обратить внимание на производительность озонатора, которая выражается в количестве генерируемого озона в час.

Для применения озонатора в домашних условиях, за исключением борьбы с плесенью, когда объем замкнутого помещения, как правило, меньше 50 м3, вполне подойдет озонатор производительностью от 150 мг/час.

Для наглядности привел в таблице технические характеристики наиболее популярных моделей бытовых озонаторов. Любой из них вполне подойдет для применения в быту.

Во всех инструкциях по эксплуатации озонаторов указывается не максимальный объем обрабатываемого помещения, а его площадь. Очевидно это сделано для удобства пользователей, так как площадь каждого помещения в своей квартире люди хорошо знают, а высота в среднем составляет около 2,5 м.

При необходимости бороться с плесенью или при объеме помещения более 200 м3 следует приобретать озонатор производительностью от 1 г/час. Тут работает простое правило, чем производительность больше, тем лучше, так как можно будет за более короткое время создать требуемую концентрацию озона в воздухе. Единственное ограничение, это цена прибора, которая с увеличением производительности озонатора растет в геометрической прогрессии.

Если в инструкции по эксплуатации озонатора не указана его производительность, то от покупки такого устройства советую воздержаться, так как будет невозможно рассчитать время озонирования.

Озон тяжелее воздуха в полтора раза и при озонировании стремится вниз. По этой же причине при озонировании озонатор следует устанавливать на максимально возможной высоте.

Потому лучше выбирать озонатор с встроенным вентилятором, который будет лучше распределять озон по объему помещения. Кроме того, за счет хорошего охлаждения генератора и излучателя озонатора он может работать круглосуточно, без отключений. Если в озонаторе нет вентилятора, то, как правило, время непрерывной работы такого озонатора ограничено.

Применение озонатора в домашних условиях

В таблице необходимой концентрации озона для борьбы с неугодными соседями приведены режимы озонирования. В Рекомендациях по озонированию подробно расписаны способы применения озонатора. Поэтому сделаю только краткий обзор наиболее востребованных случаев применения самодельным озонатором в домашних условиях.

Обработка озоном камер холодильника

Обрабатывать озоном камеру холодильника можно без его отключения и удаления продуктов. Достаточно поставить озонатор на верхнюю полку, включить его на 5-10 минут и не открывать дверь в течение нескольких часов. За это время произойдет дезинфекция всех поверхностей холодильной камеры и упаковок продуктов.

В дополнение будет продезинфицированы каналы системы подачи охлажденного воздуха и испаритель, которые для обработки традиционными способами в современных холодильниках недоступны. В них скапливаются пары продуктов питания, в которых заводятся микробы. В результате этого, даже после мойки камеры в холодильнике, находящемся в эксплуатации несколько лет, может присутствовать неприятный запах.

Обработка озоном шкафов для хранения вещей

При хранении без проветривания верхней зимней одежды, особенно из шерсти и меха в шкафах может завестись моль. Для предотвращения порчи вещей молью достаточно поместить озонатор в шкафу, закрыть плотно дверцы и включить на 10-15 минут и после этого не открывать шкаф, насколько позволит время.

Даже одна обработка шкафа в год позволить исключить появление моли и устранит на время неприятный запах.

Обработка озоном мягкой мебели

Новая мягкая мебель – кресла и диваны с кожаной или обивкой из ткани, обычно издают специфический неприятный запах, который со временем исчезает. При желании ускорить процесс можно обработать помещение озоном.

Если помещение большое или запах очень сильный, то можно обернуть изделия полиэтиленовой пленкой и под нее установить озонатор. Озон отлично проникает в материалы пористой структуры, поэтому хватит 10 минут обработки и запах исчезнет.

Таким же способом можно продезинфицировать и устранить неприятные запахи, исходящие из старой мягкой мебели. Если запах еще остался, то обработку следует повторить, увеличив время озонирования.

Обработка озоном обуви

При интенсивном движении, особенно беге ноги, потеют и обувь, особенно спортивная, внутри начинает неприятно пахнуть. Ароматические дезодоранты только маскируют запах, не уничтожая причину его возникновения – микробы. Если поместить обувь вместе с озонатором в полиэтиленовый мешок или герметичную пластиковую емкость, то после 15 минут работы озонатора с последующей выдержкой обувь перестанет пахнуть и все микроорганизмы погибнут. Если полностью запах не исчез, но нужно повторить обработку, увеличив продолжительность воздействия.

Для дезинфекции глубокой обуви, например сапог, более быстрый эффект достигается при использовании озонатора с компрессором, из которого озон выходит через трубку. Сапоги размещаются тоже в небольшом замкнутом объеме, и озон подается непосредственно в голенища.

Обработка озоном овощей и фруктов

В несколько раз в домашних можно увеличить срок хранения небольшого количества овощей и фруктов. Для этого вымытые овощи или фрукты следует поместить в полиэтиленовый пакет достаточного объема, вставить в него озонатор и включить на пару минут. Далее быстро извлечь озонатор и плотно замкнуть горло пакета.

Например, огурцы при ежедневной обработке, так как каждый день пакет открывался для для приготовления салата, через неделю выглядели, как только что сорванные с грядки.

Обработка озоном воды

С помощью озонатора можно обеззараживать воду. В настоящее время во многих странах мира на станциях подготовки питьевой водопроводной воды вместо хлорирования используется озонирование, как более эффективный способ ее обеззараживания.

Озонирования является идеальным вариантом для обеззараживания воды в плавательных бассейнах, при этом в воде не остается озона и его запаха, как при обработке хлором, неблагоприятно влияющего на кожу и слизистую глаз. Но озонирование бассейнов применяется редко, так как является самым дорогим и существующих способов дезинфекции воды в бассейне.

Для обеззараживания воды в домашних условиях нужен озонатор, с компрессором, подающий озон через трубку. На конец трубки, для максимального соприкосновения озона с объемом воды устанавливают рассеиватель, который многие видели в аквариумах.

Озонирование на дачном участке

Применение самодельного озонатора при выращивании овощей на дачном участке, согласно научным исследованиям, доказывает высокую эффективность при борьбе с вредителями.

Для уничтожения вредных микроорганизмов в почве, можно, когда растения еще в теплице не высажены, накрыть почву на высоте несколько сантиметров полиэтиленовой пленкой, под ней поместить озонатор, и включит его на пару часов.

Для дезинфекции семян перед посадкой в домашних условиях достаточно в один слой поместить их в герметичную емкость и создать с помощью озонатора концентрацию озона из расчета 10 мг/м3 и выдержать пару часов. Семена станут стерильными.

Одним из главных врагов растений являются галловая нематода, угнетающая их корневую систему. Если полить несколько раз корневую систему растения водой с высокой концентрацией озона, то по утверждениям ученых, до 90% нематоды погибнет.

Эффективно озонирование для борьбы с вредителями в парниках и при наличии растений. Концентрация озона должна быть не более 2 мг/м3, время обработки пару часов

Применение таймера при озонировании

Как было сказано выше, озон при концентрации в воздухе более 0,02 мг на куб.метр опасен для человека и поэтому необходимо производить озонирование при отсутствии людей и животных.

Для того, чтобы не испытывать неудобств и не привязывать свое внимание к озонированию обычно используют таймер, позволяющий включать в назначенное время озонатор и выключать через заданный промежуток времени. Как правило промышленные озонаторы снабжены таймером.

Если в озонаторе нет таймера, как например у моего, самодельного, можно воспользоваться любым внешним. Я в своей практике использую внешний электромеханический розеточный суточный таймер TM50, который вставляется в розетку, а в него уже вставляется вилка озонатора. Его вы видите на фотографии. Подобные таймеры недорогие и универсальные. К ним можно подключать любые электроприборы.

Для программирования таймера сначала нужно вращая циферблат по часовой стрелке совместить с указателем текущее время. Далее нажать и утопить сегменты против нужного времени, вставить таймер в розетку и подключить к нему вилку озонатора. Сбоку таймера есть движковый переключатель, с помощью которого можно помимо таймера включить озонатор для проверки исправности розетки и самого прибора. Таймер не будет работать, если озонатор не включен расположенным на нем выключателем.

На фотографии текущее время таймера установлено 19-30, а время включения – с 2 до 3 часов ночи. Если до 2 часов ночи следующих суток таймер не извлечь из розетки, то он опять включит устройство, и так каждые сутки.

Так как длина сетевого шнура озонатора ограничена, то при озонировании я использую удлинитель. На фотографии показан самодельный озонатор, подключенный к таймеру с удлинителем. Кстати, таймер можно подключить и перед сетевым удлинителем, а уже к нему подключить любое устройство.


Акакий 31.08.2021

Здравствуйте Александр.
Если вас не затруднит, сообщите мне пожалуйста формулу расчёта времени озонирования, которую вы используете на вашей странице.
С уважением Акакий.

Александр

Здравствуйте, Акакий!
Формула очень простая. Сначала нужно определить какое количество озона нужно выработать для создания заданной концентрации в помещении. Для этого требуемая концентрация в одном кубическом метре (берется из таблицы выше) умножается на объем помещения.
Далее нужно определить время работы озонатора. Для этого вычисленное количество озона для помещения на предыдущем шаге делится на производительность озонатора.
Далее полученный результат умножается на коэффициент 2.

T=2(K×V)/P

где:
Т – время озонирования, час;
К – требуемая концентрация озона, мг/м3;
V – объем помещения, м3;
P – производительность озонатонра, мг/час;
2 – коэффициент, учитывающий распад озона при озонировании.

Создание собственной озоновой камеры – Новости окислительных технологий

Оставить комментарий / Новости озоновой отрасли, Новости об озоне, Продукты для озона, Услуги по озону / Авторы Дэвис

Озоновые камеры

Существует множество различных вариантов озоновых камер. Многие камеры будут иметь встроенную систему «под ключ», в которой озон будет производиться из самой камеры. Однако, если вы ищете более экономичный вариант или у вас уже есть камера, комната или корпус, в которых вы хотите контролировать уровень озона, создание собственной озоновой камеры является отличной альтернативой. В этой статье будут рассмотрены различные продукты, необходимые для сборки озоновой камеры, а также некоторые различные спецификации, на которые следует обратить внимание, чтобы убедиться, что вы получаете продукты, которые лучше всего подходят для ваших приложений.

Для получения дополнительной информации о нестандартных озоновых камерах, а также о продуктах, которые мы рекомендуем использовать, нажмите здесь!

Здесь мы можем видеть внутреннюю часть одной из наших камер с внутренним вентилятором, обеспечивающим правильную циркуляцию озона.

Компоненты

Генератор озона — Наиболее важным компонентом является генератор озона для производства озона для вашей озоновой камеры!

Выберите размер и производительность генератора озона, обычно выраженную в г/ч (граммах в час), исходя из следующих факторов

  • Размер вашей озоновой камеры – большая камера = большая потребность в озоне
  • Требуемый уровень озона внутри вашей камеры, обычно измеряемый в частях на миллион. Желательные более высокие уровни озона потребуют более крупных генераторов озона
  • Температура камеры – более высокие температуры увеличат период полураспада озона и потребуют больше озона
  • Органическая загрузка в камере – материал в камере, который будет потреблять озон из-за естественной органической загрузки следует учитывать

Смотрите наш выбор генераторов озона ЗДЕСЬ.

Монитор озона – Монитор озона требуется для измерения озона в камере и переключения реле в мониторе озона для контроля уровня озона. Монитор озона будет расположен снаружи камеры с выносным датчиком или небольшим входным портом из тефлоновой трубки, расположенным внутри камеры для определения уровня озона.

Доступны два основных варианта измерения озона

  • УФ-анализатор озона – берет образец газообразного озона из камеры, пропускает через УФ-лампу и измеряет содержание озона, определяя, сколько озона поглощается УФ-лампой. Этот метод позволяет получить точность обнаружения озона до 1% и измерения от 0,001 ppm до 10 000 ppm и даже выше.
  • Монитор озона на основе выносного датчика – датчик озона размещается внутри камеры и подключается к основному монитору озона, расположенному снаружи камеры. Этот метод обеспечивает точность обнаружения озона в диапазоне от 5 до 20% и надежное измерение от 0,01 ppm до 200 ppm. Эти датчики имеют более низкую цену, чем УФ-анализаторы, и обычно используются, когда стоимость является проблемой.

Устройство для измерения озона должно иметь встроенное реле, которое можно подключить к блоку реле RCB-1, который будет включать и выключать генератор озона. Это реле должно легко устанавливаться и изменяться при необходимости.

См. наш выбор мониторов озона ЗДЕСЬ

См. наш выбор УФ-анализаторов озона ЗДЕСЬ

Релейное управление – Релейный блок управления состоит из трех компонентов, необходимых для создания озоновой камеры. Глядя на изображение выше, мы можем увидеть три разных шнура, идущих от его нижней части (меньший белый прямоугольник в дальней правой части изображения выше). Его крайний левый шнур просто подключается к настенной розетке для подачи питания. Более тонкий средний шнур соединяется с монитором озона (крайний левый, бело-синий элемент), а затем его крайний правый шнур соединяется со шнуром питания генератора озона и подает питание на генератор озона. Когда дело доходит до выбора релейного блока управления, Oxidation Technologies предлагает RCB-1.

Датчик атмосферного озона . Мы также настоятельно рекомендуем использовать монитор озона C-30ZX или монитор озона SM-70 для определения содержания озона в воздухе. Это гарантирует, что окружающая среда безопасна и не содержит озона. Оба этих монитора обеспечивают точные показания содержания озона, компактный дизайн и низкие эксплуатационные расходы, что делает их простыми в использовании и чрезвычайно эффективными.

Как это работает

Глядя на приведенные ниже диаграммы, на «СХЕМЕ 1» показана установка специальной озоновой камеры при использовании одного из настольных анализаторов озона, а затем «СХЕМА 2» показывает та же базовая схема, но с выносным датчиком озона. Однако основные процедуры будут одинаковыми, независимо от того, какую настройку монитора вы решите использовать.

Следуя приведенным ниже схемам, мы можем увидеть процедуры, которые будут выполняться, когда ваша нестандартная озоновая камера работает правильно. Во-первых, используя сухой воздух или кислород в качестве исходного газа, ваш генератор озона начнет производить озон для камеры. Затем анализатор озона (или удаленный датчик) будет считывать количество озона в камере в частях на миллион. Затем показания анализатора озона будут переданы на реле управления RCB-1. На основании показаний, переданных RCB-1, он передаст сигнал генератору озона либо продолжить производство озона для камеры, либо остановить производство озона.

ДИАГРАММА 1ДИАГРАММА 2

Свяжитесь с нами

Если вам нужна помощь в создании вашей озоновой камеры, , пожалуйста, свяжитесь с нами здесь!

Генератор озона с коронным разрядом своими руками

кузница
Активный член
