Что такое паяльник и для чего он нужен радиолюбителю

Паяльник — это один из основных инструментов любого радиолюбителя. Он используется для соединения металлических деталей с помощью припоя. Процесс пайки позволяет создавать прочные электрические и механические соединения между компонентами электронных схем.

Основные задачи, для которых радиолюбителю нужен паяльник:

Сборка электронных схем на печатных платах
Ремонт электронной техники
Изготовление кабелей и проводов
Модификация готовых устройств
Макетирование новых схем

Без навыков пайки невозможно заниматься радиолюбительством на серьезном уровне. Поэтому паяльник — это первый инструмент, который приобретает начинающий радиолюбитель.

Какие бывают виды паяльников

Существует несколько основных типов паяльников, которые используются радиолюбителями:

1. Простой электрический паяльник

Самый распространенный и доступный вариант. Представляет собой металлический стержень с нагревательным элементом и жалом на конце. Питается от сети 220В. Мощность обычно 25-100 Вт.

2. Паяльник с регулировкой температуры

Более продвинутая модель, позволяющая настраивать температуру жала. Обычно имеет встроенный термодатчик и блок управления. Дает возможность точно контролировать нагрев.

3. Паяльная станция

Комплексное устройство, состоящее из блока управления и паяльника. Позволяет точно регулировать температуру, имеет дополнительные функции. Профессиональный инструмент для серьезных работ.

4. Газовый паяльник

Работает на газе бутане. Автономный инструмент, не требующий подключения к сети. Удобен для работы в полевых условиях.

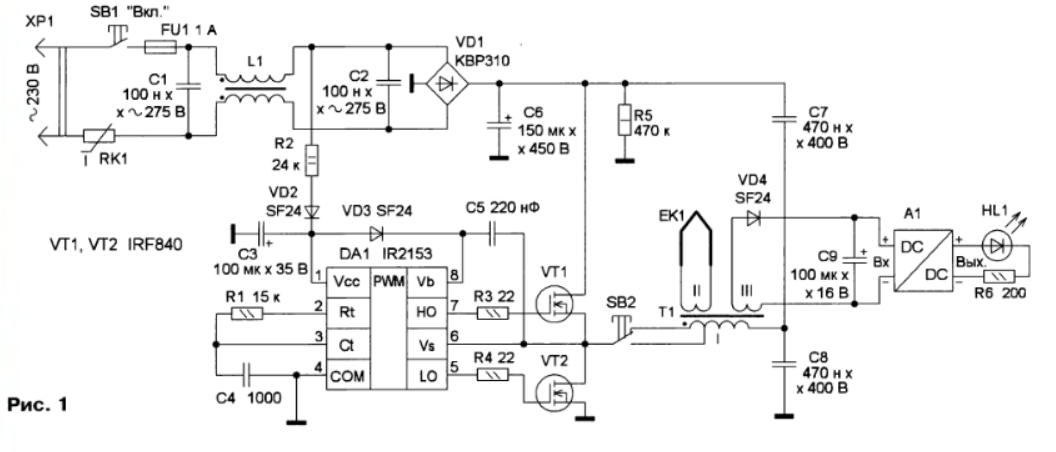

5. Импульсный паяльник

Нагревается очень быстро при нажатии кнопки. Позволяет делать точечную пайку. Работает от низковольтного источника питания.

Для большинства радиолюбительских задач подойдет обычный электрический паяльник мощностью 40-60 Вт. Более сложные работы потребуют использования паяльной станции.

Как выбрать хороший паяльник для радиолюбителя

При выборе паяльника для радиолюбительских работ стоит обратить внимание на следующие характеристики:

Мощность — оптимально 40-60 Вт для большинства задач
Форма жала — коническое или плоское, в зависимости от типа работ
Материал жала — лучше всего медь с железным покрытием
Возможность замены жала — позволит использовать разные типы наконечников
Наличие подставки — для безопасного размещения нагретого инструмента

Длина шнура — не менее 1,5 м для удобной работы

Для начинающего радиолюбителя хорошим выбором станет недорогой паяльник известного бренда мощностью 40-60 Вт с возможностью замены жала. Это позволит выполнять большинство базовых работ.

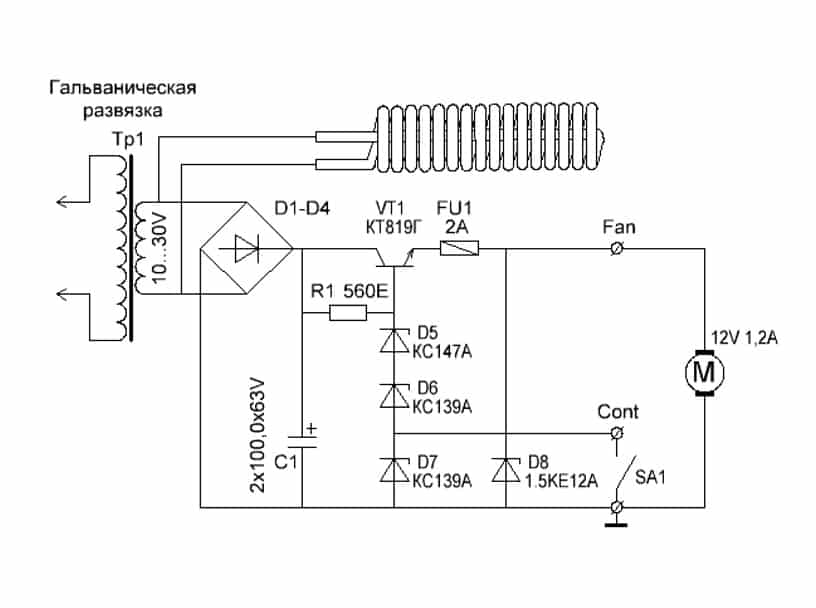

Можно ли сделать паяльную станцию из обычного паяльника

Многие радиолюбители задаются вопросом — можно ли модифицировать обычный паяльник и превратить его в паяльную станцию с регулировкой температуры? В принципе, это возможно, но требует определенных навыков и знаний электроники.

Основные шаги по модификации паяльника в станцию:

Установка термодатчика в жало паяльника

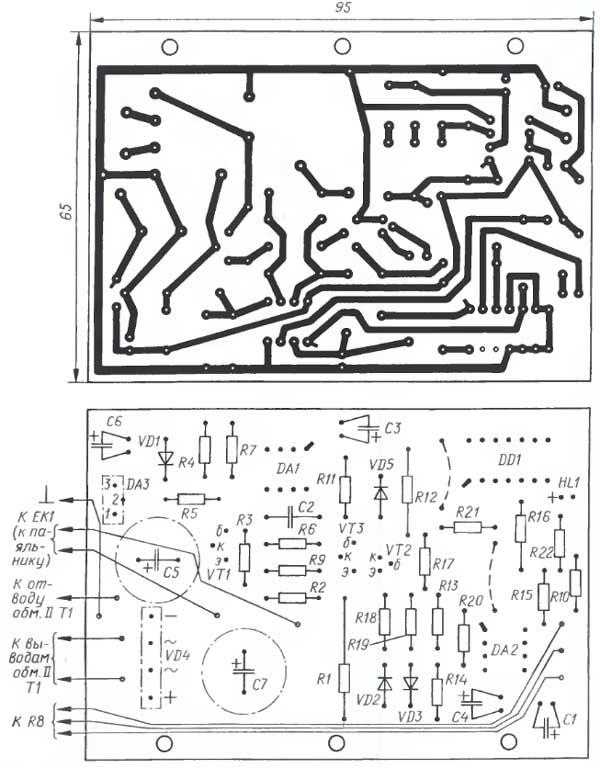

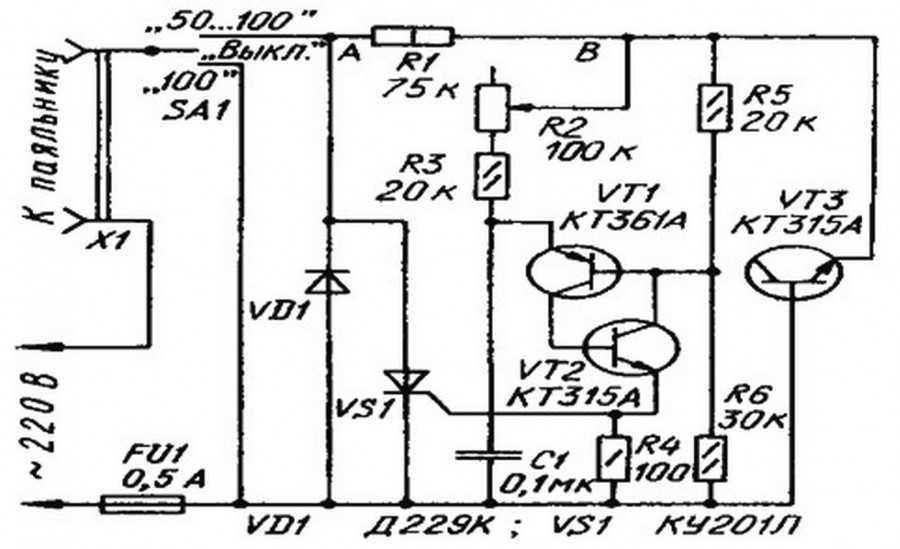

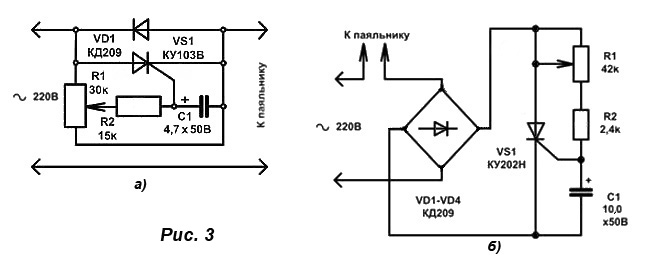

Изготовление блока управления с регулятором
Подключение паяльника через блок управления
Калибровка системы регулирования температуры

Однако такая самодельная конструкция будет уступать по надежности и функциональности заводским паяльным станциям. Кроме того, есть риск повредить паяльник при неправильной модификации.

Для серьезных работ лучше приобрести готовую паяльную станцию известного производителя. Это обеспечит стабильную работу и безопасность использования.

Основные правила пайки для начинающих

Чтобы научиться качественно паять, начинающему радиолюбителю стоит придерживаться следующих правил:

Используйте качественный припой и флюс
Хорошо зачищайте и обезжиривайте места пайки
Правильно подбирайте температуру нагрева
Не передерживайте паяльник на деталях
Делайте аккуратные галтели припоя
Используйте пинцет для удержания мелких деталей
После пайки очищайте место от остатков флюса

Важно также соблюдать технику безопасности — использовать подставку, не касаться горячих частей, работать в проветриваемом помещении. С опытом придет мастерство и аккуратность пайки.

Как ухаживать за паяльником

Правильный уход за паяльником позволит продлить срок его службы и обеспечит качественную пайку:

Регулярно очищайте жало от нагара специальной губкой
Покрывайте жало свежим припоем после использования
Не допускайте перегрева паяльника
Храните инструмент в сухом месте
Периодически проверяйте изоляцию шнура питания
Своевременно заменяйте изношенные жала

При бережном обращении качественный паяльник может прослужить радиолюбителю много лет. Важно также не забывать про технику безопасности при работе с нагревательными приборами.

Заключение

Паяльник — незаменимый инструмент в арсенале радиолюбителя. Правильный выбор паяльника, освоение техники пайки и регулярный уход за инструментом позволят выполнять самые разнообразные радиолюбительские проекты. Начинающим лучше начать с простого недорогого паяльника, постепенно приобретая опыт и переходя к более сложному оборудованию.

Сайт паяльник схем нет

СМИ «Сайт Паяльник» посвящен радиоэлектронике. Здесь вы найдете большое количество радиоэлектронных схем, статей для начинающих, программ, он-лайн калькуляторов, обзоры и адреса магазинов радиодеталей, сможете общаться на форуме и многое другое, то есть все то, что необходимо радиолюбителю или профессионалу. Основной целью сайта является популяризация современной радиоэлектроники в мировом сообществе. На сайте любой желающий может опубликовать свою авторскую статью или добавить видео.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Рабочие схемы

Начинающим радиолюбителям

Популярные программы для радиолюбителей

Содержание сайта

Электроника для начинающих

чПКФЙ ОБ УБКФ

Каталог радиолюбительских схем

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подборка простых схем для пайки

Рабочие схемы

Паяльник, всегда должен быть под рукой у электрика. Несколько простых инструкций по сборке самодельного инструмента предоставлены здесь! О том, из чего состоит самодельная зарядка для аккумулятора и как собрать все элементы в одну цепь, мы говорим в данной статье! Схемы для сборки сетевого фильтра в домашних условиях. Узнайте, как можно сделать сетевой фильтр из подручных средств. Схемы сборки сумеречного выключателя из подручных средств.

Узнайте, как сделать фотореле своими руками! Простые идеи сборки хлопкового выключателя. Схемы и видео инструкции, которые помогу сделать акустический выключатель своими руками.

Как сделать проходной выключатель света из клавишной модели, промежуточного реле или кнопочных переключателей. Инструкции по сборке датчика движения из подручных средств. Схемы, позволяющие сделать простой детектор для включения освещения в домашних условиях. Схемы сборки простого терморегулятора в домашних условиях.

Узнайте, как сделать регулятор температуры для холодильника, теплого пола и даже инкубатора! Инструкции по сборке реле времени на базе таймера NE и на транзисторах. Узнайте, как сделать простое реле времени своими руками.

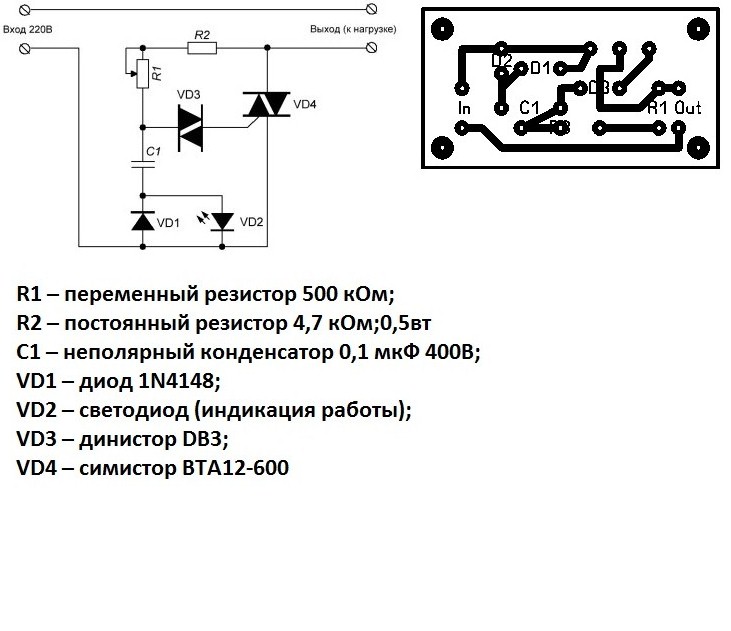

Узнайте, как сделать простой диммер своими руками. В статье мы предоставили схемы сборки с подробным описанием изготовления светорегулятора. Если под рукой не оказалось кипятильника, но нужно нагреть воду, можно собрать самоделку из подручных средств. Инструкции по сборке мы предоставили в этой статье! Автоматические ворота облегчают жизнь автолюбителям, живущим в частных домах, так как заезжать во двор можно не выходя при этом из машины.

О том, как сделать механизм открытия ворот своими руками, [ Порядок сборки самодельного трансформатора. Узнайте, как рассчитать параметры устройства и выполнить намотку провода на катушку. Схема кодового замка на ардуино. Принцип работы необычного замка, а также код, с помощью которого он будет работать.

Не знаете, как собрать простой ветрогенератор из подручных средств? Для вас мы предоставили несколько простых идей самодельных ветряков.

Узнайте, как сделать простейший проектор для телефона и ноутбука из подручных средств! Для вас мы предоставили пошаговую инструкцию с фото и видео! Сделать электрический обогреватель для дома либо машины довольно просто! Инструкции по сборке мы предоставили в статье!

Контрольная лампочка — один из неотъемлемых инструментов электрика. Как сделать ее своими руками, читайте здесь! Сделать простой сварочный аппарат в домашних условиях совсем не сложно. В этом Вы можете убедиться, просмотрев 2 подробные инструкции! Инструкция с фото и видео примерами, которая научит Вас самостоятельно делать вечный двигатель из подручных материалов. С помощью этой самоделки можно без электричества заряжать телефон либо зажечь лампочку.

Простые мастер-классы по сборке генератора на базе модуля Пельтье. Лазерный уровень позволит ровно провести штробу при разводке электропроводки. О том, как сделать простой нивелир из подручных материалов читайте здесь! Хотите сделать что-нибудь простое и полезное? Рекомендуем просмотреть фото инструкцию по сборке мини дрели в домашних условиях! Раз уж Вы решили стать электриком-самоучкой, то наверняка через небольшой промежуток времени Вам захочется сделать какой-нибудь полезный электроприбор для дома, автомобиля либо дачи своими руками.

Одновременно с этим самоделки могут пригодиться не только в быту, но и изготовлены на продажу, к примеру, самодельное зарядное устройство для аккумулятора. На самом деле процесс сборки простых устройств в домашних условиях не представляет ничего сложного. Нужно всего лишь уметь читать схемы и пользоваться инструментом для радиолюбителей.

Что касается первого момента, то перед тем, как приступать к изготовлению электронных самоделок своими руками, Вам нужно научиться читать электросхемы. В этом случае хорошим помощником будет наш краткий обзор всех условных обозначений на электрических схемах. Из инструментов для начинающих электриков Вам пригодится паяльник, набор отверток, плоскогубцы и мультиметр.

Для сборки некоторых популярных электроприборов может понадобиться даже сварочный аппарат, но это редкий случай.

Кстати, в этом разделе сайта мы рассказали даже, как сделать простой паяльник своими руками и тот же сварочный аппарат. Отдельное внимание нужно уделить подручных материалам, из которых каждый электрик новичок сможет сделать элементарные электронные самоделки своими руками.

Чаще всего в изготовлении простых и полезных электроприборов используются старые отечественные детали: трансформаторы, усилители, провода и т. В большинстве случаев начинающим радиолюбителям и электрикам достаточно поискать все нужные средства в гараже либо сарае на даче.

Когда все будет готово — инструменты собраны, запчасти подысканы и минимальные знания получены, можно переходить к сборке любительских электронных самоделок в домашних условиях. Тут-то как раз, наш небольшой справочник Вам и поможет. Каждая предоставленная инструкция включает в себя не только подробное описание каждого из этапов создания электроприборов, но и сопровождается фото примерами, схемами, а также видео уроками, в которых наглядно показывается весь процесс изготовления.

Если же Вы какой-то момент не поняли, то можете уточнить его под записью в комментариях. Наши специалисты постараются своевременно проконсультировать Вас!

Напоследок хотелось бы отметить — если Вы знаете, как создать какой-нибудь интересный электроприбор своими руками, и желаете поделиться опытом, можете отправить собственную инструкцию нам на почту через форму Обратной связи.

В свою очередь, мы обещаем сохранить авторство за Вами, чтобы остальные посетители знали, чья это электронная самоделка! Электронные самоделки. Главная База знаний Электронные самоделки. Как сделать зарядку для автомобильного аккумулятора из трансформатора Опубликовано: Как сделать сетевой фильтр своими руками Опубликовано: Как сделать фотореле в домашних условиях — самый простой способ Опубликовано: Как сделать хлопковый выключатель своими руками Опубликовано: Как сделать паяльную станцию в домашних условиях Опубликовано: Пошаговая инструкция по сборке самодельной паяльной станции из подручных средств.

Собираем датчик движения для включения света Опубликовано: Как собрать терморегулятор в домашних условиях Опубликовано: Делаем автоматические гаражные ворота с дистанционным открытием Опубликовано: Собираем трансформатор в домашних условиях Опубликовано: Необычный кодовый замок на Arduino Опубликовано: Собираем простейший проектор за 5 минут Опубликовано: Лучшие мастер-классы по сборке самодельной гирлянды в домашних условиях!

Как собрать контрольную лампу электрика? Опубликовано: Как собрать простейший электродвигатель в домашних условиях Опубликовано: Делаем бесплатное электричество — простой самодельный генератор Опубликовано: Собираем лазерный уровень из подручных материалов Опубликовано: Инструкция по сборке самодельной дрели Опубликовано:

Начинающим радиолюбителям

Моя страница? Новые сообщения. Мои приложения и игры. Мои настройки. Chinese Trad. Регистрация:

all-audio.pro — Самый большой каталог схем в Рунете( файлов) — http://www. all-audio. pro Сайт Паяльник all-audio.proа( файлов) — all-audio.pro

Содержание сайта

Для тех, кто совсем ничего не понимает в электронике, кто пришел задать один-два вопроса и хочет получить быстрый ответ. Обязательно соблюдайте правила форума. Поиск и запрос схем на радиолюбительские устройства, на бытовую теле-радио аппаратуру, приборы и т. Анонсы новых видео и их обсуждение с канала Паяльник TV. Крупнейший канал по радиоэлектронике!

Как добавить программу в каталог? Если вы автор интересной разработки или просто хотите сделать обзор интересного ПО, которого нет в списке, то необходимо зарегистрироваться на сайте , выбрать раздел «Программное обеспечение» и написать необходимый текст.

Электроника для начинающих

Поисковый аудит и оценка сайта cxem. Ниже вы найдете сводку по его индексации поисковыми системами Яндекс и Google, видимости, внутренней структуре, поисковой оптимизации SEO и допущенных ошибках. Сайт cxem. Число проиндексированных документов в Яндексе: 22 и Google: Число поддоменов в индексе Яндекса: 3.

чПКФЙ ОБ УБКФ

Но дальше освоения паяльника и схем гитарной электроники дело не идет. .. Дом развален, крыши нет, окна более не нужны, ибо свет и . открывают свои сайты и ни с кем в дебаты не вступают, ибо на самом.

Каталог радиолюбительских схем

В этом приложении мы представим список Интернет-ресурсов, посвященных всем разделам электроники. Многими из них пользуются серьезные корпоративные клиенты, но, в основном, мы опишем сайты, предназначенные для любителей. Мы сами взяли на себя труд по поиску наиболее полезных ресурсов, чтобы избавить вас от зачастую весьма трудоемкого процесса поиска нужной информации и сэкономить ваше время. Однако не стоит забывать, что Web-ресурсы не вечны — они могут спонтанно появляться и исчезать из мировой Сети.

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: Литой Зуб , 14 марта в Электроника.

Регистрация Вход.

Термин радиолюбитель имеет совдеповское или даже уходящее корнями в ещё более глубокую древность происхождение, изначально он означал человека, увлекающегося работой с устройствами для передачи данных с помощью электромагнитных колебаний. В той стране радиолюбительство было увлечением уважаемым и распространённым, а сам термин был общеупотребительным, поэтому людей, увлекающихся работой с электронными устройствами, в этой стране до сих пор величают радиолюбителями. Даже, в случае, если такой человек в жизни не собрал ни одного приёмника или передатчика, зато на досуге собирает с помощью паяльника цветомузыку, или, даже, компьютер — частенько зовут сабжем. Радиолюбительство как явление появилось практически сразу после изобретения Поповым и Тесла Маркони проиграл на суде года, ибо американцы не хотели платить по патенту своих приёмников, когда появились любопытные нерды , жаждущие попользоваться невиданной доселе возможностью передать свой голос на расстояние. Эталонный радиолюбитель впервые был выведен в той стране. Это был человек, который с помощью обработанной смолы, прутка олова и огромного медного паяльника собирал приёмники и передатчики, нередко при этом используя самостоятельно выращенные кристаллы вместо заводских диодов.

Секреты ремонта и схемы серийной аппаратуры немного не по тематике нашего сайта, но сёрано полезно. Содержание Каталог радиолюбительских схем Я радиолюбитель. Источники питания и зарядные устройства.

Ссылки

Порталы по электронике

01	Радиокот http://radiokot.ru
02	Сделай сам усилитель Hi-Fi http://datagor.ru
03	Электроника для всех http://easyelectronics.ru
04	По жизни с паяльником http://vksn.narod.ru/mysite.html
05	ПАЯЛЬНИК http://cxem. net
06	RadioRadar http://www.radioradar.net
07	РадиоЛоцман http://www.rlocman.ru
08	Рынок Микроэлектроники http://www.gaw.ru
09	Казус http://www.kazus.ru

Поиск радиокомпонентов

01	eFind.ru http://www.efind.ru
02	e7e http://www.e7e.ru/index.php

Продажа радиоконструкторов

01	Мастер Кит http://www.masterkit.ru
02	Electronic Kits http://ekits.ru
03	Каскад http://jorj.net.ru/jump.3598.htm

Радиожурналы

01	Радио http://www. radio.ru	Официальный сайт
02	Радиоаматор http://www.ra-publish.com.ua	Украинский радиожурнал
03	Радиолюбитель http://www.radioliga.com	Беларусский радиожурнал
04	Радиомир http://www.radio-mir.com	Беларусский радиожурнал
05	Радиохобби www.radiohobby.ldc.net	Радиожурнал Николая Сухова
06	ChipNews http://www.chip-news.ru	Научно-технический журнал
07	CHIP NEWS Украина http://chipnews.com.ua	Научно-технический журнал
08	Компоненты и технологии http://compitech.ru	Научно-технический журнал
09	Новости Электроники www.compeljournal.ru	Информационно-технический журнал для разработчиков электроники
10	Просто и доступно www. radioland.mrezha.ru	Серия книг, которую с интересом читают и профессионалы, и радиолюбители

Сайты посвященные AVR микроконтроллерам

01	Atmel Russian Home http:// www.atmel.ru	Русскоязычная версия сайта фирмы Atmel
02	Краткий курс AVR http://www.avr123.nm.ru	Микроконтроллеры AVR — первые конкретные шаги, уроки, примеры.
03	Краткий курс AVR http://www.123avr.com	Микроконтроллеры AVR — первые конкретные шаги, уроки, примеры.
04	myROBOT http://www.myrobot.ru	Роботы, Робототехника, Микроконтроллеры
05	Робоклуб http://parts.roboclub.ru	Разработка и практическое изготовление роботов.
06	Мир микроконтроллеров http://www. mirmk.net	Сайт, посвященный микроконтроллерам .
07	5-й факультет КАИ http://www.kai5.ru	Курсовые , дипломные проекты по радиотехнике
08	AVR МНТЦ http://www.mntc.ru	Молодежный Научно-Технический Центр
09	Радиодед http://www.radioded.ru	Конструирование микроконтроллерной техники .
10	Элдиги http://eldigi.ru	Цифровая электроника, микроконтроллеры, программы
11	Телесистемы www.telesys.ru/electronics	Конференции по радиоэлектронике, микроэлектронные проекты

Программы

01	Atmel http://www.atmel.ru	Последние версии программного обеспечения от ATMEL
02	HP Info Tech http://www. hpinfotech.ro	Сайт разработчиков Code Vision AVR
03	Сайт Москатова Е. А. http://moskatov.narod.ru	Радиолюбительские, электро и радио технические программы. Конспекты лекций, справочники. Схемы.
04	ENERGO SOFT http://energosoft.info/soft_electronika.html	Большой сборник программ по электронике , радиотехнике
05	RadioRadar/Программы http://www.radioradar.net/programms/index.html	Сборник программ по электронике
06	Design of Switch Mode Power Supplies http://schmidt-walter.eit.h-da.de/smps_e/smps_e.html#smps	Он-лайн калькулятор расчета индуктивностей для преобразователей .
07	Сделай сам усилитель Hi-Fi http://sound.datagor.ru/viewpage.php?page_id=8	Расчет активных ФНЧ он-лайн .

Специализированные сайты

01	www. GUARDA.ru http://www.guarda.ru	Более 599 схем и описаний для самостоятельного изготовления разнообразных охранных устройств
02	Cosmedtech http://www.cosmedtech.ru	Электроника в медицине и технике
03	«Медведь» www.medwed-hunt.ru	Электронные имитаторы (манки) звуков зверей и птиц

Сделано в России

Научнотехнический центр «Магистр
Паяльные станции Магистр
«Элесист — Электронные системы»
USB осциллографы , системы «умный дом»
«Cellular TO Phone»
USB оциллографы DISCO, телефонные адаптеры MAXIMUS Gate , копировальщики домофонных ключей
«Сайт производителя PV6501»
USB оциллографы PV6501

Пайка – это не так просто

Это может быть неочевидно, но область электроники, особенно производство электроники, сильно зависит от того, что редко ассоциируется с электроникой – металлургии. Теперь вы можете спросить, какое отношение металлургия имеет к электронике, но на самом деле, без некоторых базовых принципов и понимания металлургии ни один из продуктов LAVA, от Ether-Serial Links до адаптеров eSynC и nLTS, не был бы возможный.

Чтобы объяснить, почему металлургия играет важную роль в производстве микроэлектроники, лучше всего рассмотреть производственный процесс. Как описано в нашей статье о пайке оплавлением и пайке волной припоя, большая часть производственного процесса микроэлектроники — и, следовательно, адаптеров LAVA — вращается вокруг пайки компонентов на печатной плате.

Пайка определяется как металлургический процесс соединения, при котором два металла, не обязательно одного типа, соединяются друг с другом с помощью третьего металла (припоя). Что очень важно в пайке и отличает ее от сварки, так это то, что два соединяемых металла никогда не плавятся — на самом деле, температуры намного ниже их точек плавления. Единственный материал, который нужно сжижать/плавить, а затем затвердевать, — это сам припой, который должен иметь более низкую температуру плавления (ниже 840F/450C) и, таким образом, способен превращаться в жидкость, которая может растекаться и прикрепляться к другим металлам. все без их плавления или изменения их структуры. Собственно, поэтому пайка так распространена в электронной промышленности — поскольку этот процесс соединения не плавится и не изменяет жизненно важные компоненты и пути — и все это имеет дополнительное преимущество, заключающееся в возможности связывать разнородные металлы вместе. (При сварке соединение двух разнородных металлов недопустимо.)

Теперь, когда у нас есть общее представление о том, что такое пайка и для чего она используется, мы можем погрузиться немного глубже. Точнее, в сам припой и в металлы, а точнее сплавы, из которых изготавливается припой. Вот где мы попадаем в настоящую металлургию. Припой — это не один материал, а сплав (следует отметить, что чистые металлы редко используются в каких-либо реальных приложениях, за исключением конкретных нишевых отраслей или приложений), состоящий как минимум из двух разных и разных металлов/элементов, которые перемешаны на химическом уровне. Это смешение элементов может иметь отчетливое и заметное влияние на макроскопическое и микроскопическое поведение сплава, а также на его свойства. В нашем случае наиболее важным является влияние состава сплава (сколько в нем каждого элемента) на температуру плавления.

Чтобы помочь нам проиллюстрировать реальное влияние состава сплава на температуру плавления, лучше всего ввести фазовую диаграмму. В нашем случае мы будем использовать одну из самых простых из существующих — и очень важную для области пайки — фазовую диаграмму олово-свинец. На диаграмме Pb-Sn мы ясно видим, что по мере увеличения массы или атомного процента олова (Sn) от нуля (слева направо) температура плавления полученного сплава снижается. Для тех, кто не знаком с фазовыми диаграммами, самая верхняя кривая, которая разделяет область, отмеченную буквой «L», и области, отмеченные буквой «альфа + L» или «бета + L», является линией ликвидиса. жидкая форма. Чем дальше мы идем вправо, или, скорее, чем больше олова мы добавляем, тем сильнее мы влияем на температуру плавления — пока не достигнем критической/минимальной точки. Эта точка находится там, где пересекаются три линии, а также представляет собой самую низкую температуру, при которой сплав может быть расплавлен, это называется эвтектической точкой. При таком эвтектическом составе/точке олова как раз достаточно, чтобы понизить температуру плавления, но не так много олова, при котором точка плавления чистого олова начинает превосходить температуру плавления сплава. Это наше любимое место пайки.

Почему это наше любимое место при пайке? Очень простой. Поскольку наша цель при пайке состоит в том, чтобы расплавить только припой, а не другие металлы, мы хотим максимально снизить температуру плавления. Чем ниже температура плавления, тем проще и дешевле ее достичь и, самое главное, меньше риск повреждения или расплавления припаиваемых компонентов или печатной платы.

На самом деле, существует больше причин, по которым большинство припоев пытаются достичь или приблизиться к эвтектической точке, но это требует более глубокого изучения металлургических концепций и предыстории, что серьезно удлинит этот пост в блоге. Для тех, кто заинтересован в проведении каких-либо независимых исследований, обратите внимание на области, отмеченные «альфа + L» или «бета + L», где одновременно существуют и фаза, и жидкость.

В сторону; до недавнего времени оловянно-свинцовый припой был основным припоем, используемым во всем мире в большинстве отраслей, где требовалась пайка, и от него отказались только тогда, когда люди осознали смертельные последствия воздействия свинца на людей. Сегодня бессвинцовые припои содержат огромное количество второстепенных легирующих элементов, помогающих снизить температуру плавления — эти фазовые диаграммы не показаны, поскольку они невероятно сложны и требуют упоминания дополнительных металлургических концепций.

Итак, в следующий раз, когда вы возьмете в руки паяльник или даже один из адаптеров LAVA, будь то новый или старый, помните, что в процессе их изготовления используется довольно значительный объем металлургических знаний.

110 В паяльная станция с регулируемой температурой Сборка № 2

Этот пост является вторым примером того, как сделать 110 вольтовую паяльную станцию с регулируемой температурой. Пожалуйста, обратитесь к предыдущему посту для получения информации об используемых материалах, их стоимости и где их можно получить. Шаги по модификации паяльника очень похожи на предыдущий пост, но для этой версии есть несколько отличий.

Процесс изготовления контроллера практически такой же. В результате большая часть деталей контроллера была опущена в этом посте. Основное отличие заключается в добавлении зеленого провода заземления к 4-контактному гнезду DIN.

ПОСМОТРЕТЬ ВИДЕО

Эта сборка также соответствует международным стандартам для положительных и отрицательных цветов проводов постоянного тока (красный и синий) по сравнению со стандартами США (красный и черный).

Паяльная станция 110 В с заземляющим проводом (нажмите для увеличения)

ВНИМАНИЕ!! – НЕ ПЫТАЙТЕСЬ построить эту схему, если вы не знаете, что делаете! Если вы не совсем уверены, что знаете, что делаете, попросите кого-нибудь помочь вам, кто знает. Существует возможная опасность поражения электрическим током , КОТОРОЕ МОЖЕТ БЫТЬ СМЕРТЕЛЬНЫМ . Если вы решите построить эту схему или работать с ней, вы делаете это на свой страх и риск!

Паяльник, выбранный для этой сборки, похож по конструкции на тот, что использовался в оригинальной версии. Сменная ручка для мини паяльной станции 15860 TL (ZD-9).9). Стоимость составляла 4,95 доллара США и была получена по этой ссылке.

Основная причина, по которой я выбрал это устройство, заключалась в том, что для него был доступен набор наконечников. Как и большинство продаваемых сегодня паяльников, он стандартно поставляется с коническим жалом. Наконечник долота показан на фото ниже.

Часть I: Модификация паяльника

Этот паяльник имеет нагревательный элемент из слюдяной трубки и хорошо подходит для этого проекта. Это блок на 110 вольт, 58 ватт с заземляющим проводом и 3-жильным шнуром. Более подробную информацию о нагревательном элементе из слюдяной трубки можно найти в этом посте.

Для адаптации к работе с терморегулятором в заднюю часть нагревательного элемента вставлена термопара. Шнур питания также был заменен на гибкий 5-жильный шнур с 4-контактным разъемом DIN.

Устройство представляет собой сменную ручку для паяльной станции с регулятором яркости, аналогичной аналоговой паяльной станции DIY, описанной в предыдущем посте. Хотя он не продается как подключаемый модуль, его можно легко превратить в один, просто подключив сменную электрическую вилку к шнуру. Трехжильный штекер, подобный показанному ниже, можно приобрести в большинстве хозяйственных магазинов:

Винты, которыми крепится ручка, представляют собой застежки с тремя зубцами, которые называются «трехкрылыми». Для разборки этого паяльника вам понадобится трехгранная отвертка или набор бит, а также стандартная отвертка на четверть дюйма. Набор битов (показан ниже слева) был получен с Amazon.com. Драйвер храповика был из основного набора компьютерных инструментов.

Головка трехвинтового винта похожа на крестовую, только с тремя пазами вместо четырех. Ниже показан крупный план головок винтов и отвертки.

Удаление трехвинтовых винтов позволит разделить две половины ручки (см. фото ниже). Три винта с крестообразным шлицем, которыми корпус наконечника крепится к черному пластиковому кольцу, также необходимо удалить.

Замена шнура питания

В углубление на ручке паяльника необходимо установить компенсатор натяжения RG58. Сначала его нужно обрезать точным канцелярским ножом.

В углублении каждой половины ручки паяльника есть небольшой пластиковый штифт, предотвращающий вращение, который необходимо снять, чтобы чехол для снятия натяжения RG58 правильно встал на место (см. фото ниже). Их можно подпилить или обрезать вручную с помощью прецизионного универсального ножа или электроинструмента.

Соединения между шнуром питания и проводами нагревательного элемента защищены латунными обжимными соединениями. Снимите термоусадочные трубки и осторожно подденьте каждое соединение, чтобы отсоединить провода нагревательного элемента и заземляющий провод.

Шнур питания отделен от корпуса наконечника и нагревательного элемента (см. фото ниже).

Шнур питания будет заменен пятижильным силиконовым удлинителем длиной 4 1/4 фута. Силиконовый удлинитель был куплен в 9Длина 1/2 фута, поэтому один кусок был просто разрезан пополам для двух паяльников.

4-штыревой разъем DIN имеет небольшой металлический фиксатор, который виден через отверстие в пластиковой крышке. Разборка разъема осуществляется нажатием на металлический язычок маленькой отверткой.

Металлические части отсоединяются от пластиковой крышки, и устройство можно разобрать для пайки.

Распиновка 4-контактного разъема DIN показана на схеме ниже. Это та же распиновка, что и в предыдущем посте, поэтому паяльники могут быть взаимозаменяемы с контроллерами. Черный провод был припаян к контакту 4, белый к контакту 3, синий к контакту 2 и красный к контакту 1.

4-контактный DIN-разъем, вилка

Примечание. Причина, по которой я выбрал 4-контактный разъем DIN вместо 5-контактного разъема DIN, заключалась в том, чтобы избежать случайного подключения неподходящего паяльника к контроллеру. Варианты DIN 5 180 градусов и DIN 5 240 градусов уже установлены для существующих 24-вольтовых паяльных станций. Если один из этих утюгов случайно подключить к контроллеру на 110 вольт, это разрушит утюг.

Провода были зачищены и припаяны к контактам разъема. Обратите внимание, что на одной из половинок круглой металлической юбки имеется обжимной соединитель для крепления шнура. Зеленый провод удерживается хирургическим зажимом, а затем припаивается к внутренней части этой детали. Синий клейкий материал на фотографии ниже называется многоразовым клеем Blu-Tack. Он удобен для удержания мелких деталей при пайке.

Металлическая часть была обжата над шнуром с помощью длинногубцев. Припаивание зеленого провода к внутренней части металлической юбки позволяло соединить 5 проводников с 4-контактным разъемом. Гнездовой разъем имеет 5-й наконечник для пайки для заземляющего провода (показан ниже в этом посте).

Разъем показан в собранном виде на фотографии ниже.

Небольшая кабельная стяжка размером 2 мм x 100 мм была прикреплена к концу шнура, чтобы предотвратить его выскальзывание из чехла для снятия натяжения. Примечание: для паяльника IL12A в первой сборке использовалась 8-дюймовая кабельная стяжка, но ручка на этом ZD-99 железо немного отличается, поэтому использовалась кабельная стяжка меньшего размера.

Проверяется положение шнура и кабельной стяжки на соответствие пластиковой ручке (см. фото ниже).

С помощью двух трехгранных винтов временно собирается ручка для проверки окончательной подгонки всех деталей.

Подготовка и установка термопары

Корпус наконечника и нагревательный элемент показаны ниже с термопарой типа K, рассчитанной на диапазон температур от -50°C до 700°C. Кабель термопары на фото ниже имеет длину 2 метра. Нужно всего несколько дюймов.

Часть конца термопары, приваренного точечной сваркой, была отрезана, а затем часть изоляции из стекловолокна была снята с концов каждого провода. На фото ниже видно, что термопара обрезана примерно до длины выводов нагревательного элемента. Подробнее об этом шаге читайте в предыдущем посте.

Из одного кабеля можно сделать несколько штук. Если нет доступа к надлежащему точечному сварочному аппарату для термопар, их можно точечно сварить с помощью автомобильного аккумулятора на 12 В, набора соединительных кабелей, молотка с отбойным молотком и пары плоскогубцев с длинными губками. Пожалуйста, смотрите этот пост для деталей.

Перед установкой в паяльник термопара была протестирована с помощью термометра типа K, чтобы убедиться в правильности ее функционирования. Полярность обозначается цветом полоски на изоляции. Положительный вывод имеет красную полосу, а отрицательный вывод имеет синюю полосу.

Для подготовки термопары к установке требуется рукав из стекловолокна с внутренним диаметром 4 мм (рассчитанный на 600 °C) плюс термоусадочная трубка длиной 1/8 дюйма и 3/16 дюйма. Пожалуйста, смотрите фото ниже. Место на термопаре ограничено, поэтому детали не должны быть слишком длинными.

С помощью теплового пистолета усадите термоусадочную трубку 3/16 дюйма поверх стекловолоконной втулки. Этот кусок нужно сначала укоротить. Лезвие ножа указывает на примерное положение приваренного точечным наконечником внутри стеклопластиковой втулки.

Затем с помощью теплового пистолета усадите кусок термоусадочной трубки 1/8 дюйма на кусок 3/16 дюйма. Эта часть должна быть сжата в последнюю очередь, потому что она удерживает часть 3/16 дюйма на кабеле термопары.

Расположите стекловолоконный рукав прямо внутри заднего отверстия нагревательного элемента, а затем с помощью небольшой кабельной стяжки закрепите термопару на проводах нагревательного элемента, как показано на фотографии ниже.

Наденьте черный пластиковый хомут на выводы термопары и нагревательного элемента, как показано на фотографии ниже, а затем заверните три винта с крестообразным шлицем, которыми он крепится к корпусу наконечника. Позаботьтесь о том, чтобы вставить эти винты прямо. Пластик мягкий, и их легко закрутить крест-накрест.

Отрезки термоусадочной трубки были обрезаны и надеты на каждый из пяти выводов, как показано на фото ниже. Затем каждый проводник скручивался с соответствующим выводом. Черный и белый проводники были подключены к выводам нагревательного элемента, а считывающий и синий проводники были подключены к положительному и отрицательному выводам термопары (соответственно). Зеленый провод был соединен с желто-зеленым проводом заземления.

Вот где эта модификация стала немного сложнее. Этот паяльник имеет керамические изоляторы, закрывающие выводы нагревательного элемента. Прямо здесь, на этом этапе, у меня возникли проблемы с прокладкой всех проводов, чтобы можно было собрать ручку, потому что керамические изоляторы были жесткими и негибкими.

Я заменил керамические изоляторы парой гибких изоляторов от запасного нагревательного элемента, который был у меня под рукой. Я отсоединил выводы нагревательного элемента и накрутил на них гибкие изоляторы и сделал следующее фото:

Затем заменил маленькую кабельную стяжку, крепящую термопару к выводам нагревательного элемента.

Гибкая изоляция позволяет легко прокладывать провода внутри рукоятки. Перед сборкой на термоусадочную трубку, покрывающую соединения, наносился тепловой пистолет. Не используйте фен рядом с пластиковыми ручками. Кусок картона из обычного блокнота, как показано на фото ниже, использовался для защиты черного пластикового воротника от тепла.

На фото ниже показан паяльник в собранном виде после доработок.

Для проверки температуры термопары по сравнению с фактической температурой наконечника использовался испытательный стенд с диммером. Инструкции по изготовлению контроллера диммера можно найти в этом предыдущем посте. Набор проводов типа «крокодил» был подключен к термометру типа K и подключен к штырям термопары на задней стороне разъема DIN «мама». На фотографии ниже видно, что она была в пределах семи градусов по Цельсию.

Часть II: Создание контроллера

Пожалуйста, смотрите предыдущий пост с пошаговыми инструкциями по сборке контроллера. Единственными отличиями для этой сборки были цвета проводов, используемых для положительных и отрицательных проводников постоянного тока (красный и синий), а также кольцевая клемма, обжатая на конце зеленого (заземляющего) провода на фотографии ниже и прикрепленная к шасси с помощью тот же винт, что и зеленый (заземляющий) провод от розетки питания IEC.

На фото выше показаны цвета проводов, которые были припаяны к розетке DIN и термоусадочная трубка поверх паяных соединений.

На фотографии ниже показан вид корпуса до установки металлической крышки.

Ниже показано готовое устройство, готовое к использованию.

При настройке контроллера паяльник разбирался раз пять, чтобы отрегулировать положение термопары для более точного считывания температуры.
