Что такое проходной выключатель и принцип его работы
Проходной выключатель (также называемый переключателем) — это устройство, позволяющее управлять освещением или другими электроприборами из нескольких мест. В отличие от обычного выключателя, который просто размыкает и замыкает цепь, проходной выключатель имеет более сложную систему контактов.
Принцип работы проходного выключателя основан на переключении электрической цепи. При срабатывании одного выключателя происходит не просто размыкание цепи, а ее переключение на другую линию. Это позволяет включать и выключать свет из разных точек.
Основные особенности проходных выключателей:
- Имеют три контакта вместо двух у обычных выключателей
- Используются парами или в комбинации с перекрестными выключателями
- Позволяют управлять освещением из 2-х и более мест
- Не имеют фиксированного положения «включено/выключено»
- Требуют особой схемы подключения с использованием 3-х проводов
Где применяются проходные выключатели
Проходные выключатели находят широкое применение как в жилых помещениях, так и в общественных зданиях. Их использование позволяет сделать управление освещением более удобным и функциональным.
Наиболее распространенные места установки проходных выключателей:
- Длинные коридоры — возможность включать/выключать свет с обоих концов
- Лестничные пролеты — управление освещением сверху и снизу лестницы
- Проходные комнаты — контроль света у обеих дверей
- Спальни — включение света у входа и возле кровати
- Большие помещения — несколько точек управления по периметру
- Уличное освещение — управление с разных входов в дом
Использование проходных выключателей особенно актуально в больших домах и квартирах. Однако даже в небольших помещениях они могут значительно повысить комфорт и удобство управления освещением.
Типы проходных выключателей
Существует несколько основных типов проходных выключателей, которые различаются по конструкции и функциональности:
1. Одноклавишные проходные выключатели
Самый простой и распространенный тип. Имеет одну клавишу и позволяет управлять одной группой осветительных приборов из двух мест.
2. Двухклавишные проходные выключатели
Позволяют независимо управлять двумя группами светильников. По сути, это два одноклавишных выключателя в одном корпусе.
3. Проходные выключатели с подсветкой
Оснащены светодиодной подсветкой, которая облегчает поиск выключателя в темноте. Подсветка может быть постоянной или включаться только при выключенном свете.
4. Сенсорные проходные выключатели
Работают от прикосновения, без механических клавиш. Обеспечивают более удобное управление и современный дизайн.
5. Дистанционные проходные выключатели
Позволяют управлять освещением с помощью пульта дистанционного управления, что еще больше расширяет возможности контроля света.
Схемы подключения проходных выключателей
Существует несколько основных схем подключения проходных выключателей, которые позволяют организовать управление освещением из разного количества мест:
Схема управления с двух мест
Это самая простая и распространенная схема. Она использует два проходных выключателя и позволяет включать/выключать свет из двух точек.
- От распределительной коробки идет трехжильный кабель к первому выключателю
- Между двумя выключателями прокладывается трехжильный кабель
- От второго выключателя идет двухжильный кабель к светильнику
Схема управления с трех и более мест
Для управления из трех и более точек используются два проходных выключателя (по краям) и один или несколько перекрестных выключателей между ними.
- Подключение крайних проходных выключателей аналогично схеме с двух мест
- Между проходными выключателями устанавливаются перекрестные
- К перекрестным выключателям подводится четырехжильный кабель
Как подключить проходной выключатель своими руками
Подключение проходного выключателя требует определенных навыков и знаний в электротехнике. Если вы решили сделать это самостоятельно, следуйте этой пошаговой инструкции:
- Отключите электричество на щитке
- Определите места установки выключателей и проложите кабели
- Установите монтажные коробки для выключателей
- Подключите провода к клеммам выключателей согласно выбранной схеме
- Установите выключатели в монтажные коробки
- Подключите светильник
- Проверьте работу системы, включив электричество
Важно помнить о цветовой маркировке проводов и соблюдать правила безопасности при работе с электричеством.
Преимущества использования проходных выключателей
Установка проходных выключателей имеет ряд существенных преимуществ:
- Повышенное удобство управления освещением
- Экономия электроэнергии за счет более рационального использования света
- Повышение безопасности передвижения в темное время суток
- Возможность создания сложных систем освещения
- Улучшение эргономики жилого пространства
Несмотря на более сложный монтаж, проходные выключатели значительно повышают комфорт использования осветительных приборов, особенно в больших помещениях и многоуровневых зданиях.
Частые ошибки при подключении проходных выключателей
При самостоятельном монтаже проходных выключателей новички часто допускают ряд ошибок:
- Неправильное определение фазного провода
- Ошибки в соединении проводов между выключателями
- Использование проводов недостаточного сечения
- Некачественная изоляция соединений
- Неправильный выбор типа выключателей
Чтобы избежать этих ошибок, внимательно изучите схему подключения перед началом работ. Если вы не уверены в своих силах, лучше обратиться к профессиональному электрику.
Инновации в области проходных выключателей
Современные технологии не обошли стороной и сферу электрооборудования. Появляются новые решения, делающие управление освещением еще более удобным и функциональным:
- Умные проходные выключатели, управляемые со смартфона
- Выключатели с голосовым управлением
- Системы освещения с датчиками движения и освещенности
- Беспроводные решения для ретрофита существующих систем
- Выключатели с функцией диммирования (регулировки яркости)
Эти инновации позволяют создавать более гибкие и энергоэффективные системы освещения, интегрированные в общую систему «умного дома».
Проходной выключатель. схема подключения проходного выключателя
Содержание
- Принцип действия — особенности переключения электрической цепи
- Выбор приборов: выключатели vs переключатели
- Контроль из двух мест
- Проходной своими руками
- Как наладить централизованное управление освещением?
- Особенности подключения
- Где применяется подобная система управления освещением?
- Примеры практического применения переключателей
- Схемы подключения проходного переключателя
- Подключение двух проходных переключателей
- Подключение нескольких параллельных потребителей
- Промежуточная точка управления
- Управление освещением
- Управление с 2х мест
- Управление с 3х мест
- Перекрёстные выключатели: схема управления освещением из трех и более мест
Принцип действия — особенности переключения электрической цепи
Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями.
Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.
Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.
Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.
Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.
Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).
Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.
При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.
Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.
Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.
Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.
Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.
Выбор приборов: выключатели vs переключатели
Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.
Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.
Бытовые как выключатели, так и переключатели для света выглядят одинаково и имеют единообразные корпуса, но предназначены для принципиально разных схем соединения
Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ.
У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.
«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.
По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).
Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.
Сделать из классических выключателей «проходной» прибор, чтобы сэкономить на покупке, невозможно, для этого необходимо использовать исключительно переключатели
В итоге двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения.
А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.
Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.
Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.
Контроль из двух мест
Если говорить о схемах проходных выключателей, то их есть несколько, а самые интересные и популярные мы с вами разберем.
Управление освещением из двух мест является весьма простым, а потому и популярным вариантом. Для этого вам нужны будут всего два одинарных проходных выключателя. Каждый из них будет обладать одним контактом на вход, и двумя на выход.
К светильнику, или лампе будет подключаться ноль. Фаза же будет сначала подключаться к первому переключателю, контакты на выходе которого дальше идут ко второму переключателю. Дальше идет соединение последнего выключателя с источником света.
Проходной своими руками
Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.
В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.
Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный.
Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.
У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой
Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы
Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.
Расположение клемм выключателя после переделки
Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.
Самостоятельно изготовить проходной надёжный выключатель проблематично.
Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.
Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.
Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.
При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.
Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.
Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.
Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.
Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.
Как наладить централизованное управление освещением?
Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения.
Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.
К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.
Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.
Особенности подключения
Главными особенностями подключения проходных выключателей являются:
Количество проводов, необходимое для их работы
Следует обратить внимание, что от распределительной коробки к такому устройству подходит трехжильный провод, по одной из трех его жил на выключатель подается фазное напряжения, а две других являются выходящими проводами.
Особое внимание нужно обратить на порядок соединения двух представленных на схеме выключателей между собой. Для этого должна быть использована распределительная коробка
Однако на практике зачастую более целесообразной оказывается прокладка двухжильного провода непосредственно от одного устройства к другому, что позволяет значительно сэкономить. В таком случае от распределительной коробки к выключателю может приходить всего один провод вместо трех.
На рисунке изображена схема подключения одной группы осветительных приборов, управление которой может осуществляться из пяти различных точек. Первым и последним элементом представленного последовательного соединения является проходной выключатель. Количество перекрестных выключателей, которые могут быть задействованы в подобной цепи, ограничивается только соображениями практической целесообразности и удобства применения.
Устройство перекрестного выключателя является достаточно несложным. Он имеет две пары контактов, к которым присоединяется входящий и выходящий двухжильный провод.
При нажатии на клавишу происходит одновременное размыкание ранее замкнутых контактов и перекрестное замыкание их друг с другом. Это позволяет изменить состояние каждого из двух проводов, проложенных между проходными выключателями, без нажатия на клавишу любого из них.
Перемычки между контактами такого устройства, которые указаны на рисунке, нужны для более наглядной демонстрации его работы. На практике такое изделие в большинстве случаев имеет только 4 контакта, что существенно облегчает процесс его подключения.
Чтобы получить возможность управления одновременно двумя группами потребителей, необходимо использовать двухклавишные выключатели. Принцип их работы не отличается от уже рассмотренного, однако схема подключения закономерно является более сложной.

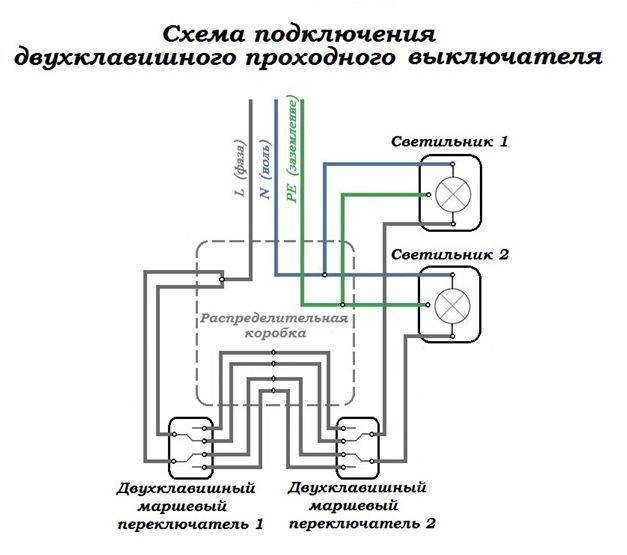

Двухклавишный проходной выключатель допустимо рассматривать, как два одинарных устройства, помещенных в один корпус.
При необходимости управления группами потребителей из трех и более мест необходимо использовать двух- или трехклавишные перекрестные выключатели.
Как видно из рисунка, каждое двухклавишное устройство имеет шесть клемм для подключения проводов. Расположены они таким образом, чтобы исключить двоякое толкование расположения контактов каждой отдельной электрической цепи
И все же, следует обращать внимание на цветовую маркировку проводов. Согласно общепринятым правилам изоляция заземляющего проводника окрашивается в желто-зеленый цвет, а нулевого рабочего – в синий
Фазный проводник может быть окрашен в любой цвет, но чаще всего используется черная или коричневая изоляция.
Что касается способа монтажа проходного выключателя, то, как и прочие устройства электрической проводки, он может иметь внутренний или наружный способ установки. Каждый из них обладает своими преимуществами и недостатками, однако в большинстве случаев используется внутренняя установка, как более надежный, эстетичный и безопасный вариант.
Таким образом, процесс монтажа проходного выключателя представляется задачей, которая вполне по силам любому человеку.
Главное при этом четко представлять схему подключения осветительных приборов, а также место в ней монтируемого устройства.
https://youtube.com/watch?v=9cG_VmdR4uk
Где применяется подобная система управления освещением?
Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.
Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.
При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.
Примеры практического применения переключателей
Список ситуаций, когда может понадобиться подобное устройство, бесконечен, но стоит знать наиболее часто встречающиеся случаи.
Самым популярным является использование переключателей для контроля освещения лестниц.
При разработке схем для них зачастую применяют таймеры выключения. Это тоже является эффективным методом, но проходной выключатель более надежен и не вынуждает быть привязанным к определенному промежутку времени — скорость подъема или спуска каждого человека по лестничному пролету индивидуальна, зависит от многих факторов (даже настроения). Или человек может остановиться на середине пролета, чтобы перекинуться парой слов с кем-то, а в этот момент время таймера истекает, и свет гаснет.
Поэтому использование переключателя более рационально.
Второе по популярности место, где нашли свое применение переключатели, коридоры. Особенно это актуально для коридоров большой длины и изогнутых проходов — включив освещение в одном конце, с помощью второго проходного выключателя очень просто можно выключить его в противоположном конце.
Может показаться, что использование таких устройств может потребоваться только в больших частных домах в несколько этажей или для длинных проходов, но это неверно. В условиях даже маленькой городской квартиры переключатель вполне найдет свое применение — примером могут служить проходные комнаты, которые не редкость в городской застройке. Когда человек входит в нее, свет включается, а в противоположном конце, на выходе в соседнее помещение, выключается.
То же касается и использования проходных выключателей в спальнях — тут не имеет никакого значения общий размер жилища. Одинаково удобным будет управление светом от дверей и у кровати в огромном частном особняке и в миниатюрной стандартной квартирке мегаполиса.
Переключатели могут эффективно применяться в любом месте, где требуется произвести три «стандартных действия»:
- включить освещение какой-то территории;
- пересечь эту освещенную территорию;
- выключить свет «на той стороне».
Схемы подключения проходного переключателя
Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.
Подключение проходного выключателя в квартире. Расположение на стенах
Подключение двух проходных переключателей
Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.
При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.
Подключение нескольких параллельных потребителей
Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе.
Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.
Промежуточная точка управления
Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.
Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.
Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь
Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку
» src=»https://www.youtube.com/embed/JhA-k0gaq8g?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Управление освещением
В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.
Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.
Управление с 2х мест
Управление светом с двух мест часто бывает очень удобным решением.
Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.
В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:
- тщательное удаление декоративных покрытий в зоне выполнения проводки;
- нанесение разметки предполагаемой линии проведения проводки;
- штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
- проверка горизонтальности выполненных линий;
- укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
- установка переключателей и распределительных коробки;
- подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.
Схема управления освещением с двух мест
Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.
Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.
Управление с 3х мест
Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.
Технология проведения работ:
- предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
- укладка электрических кабелей оптимального сечения 2,5 мм2 и более;
- подключение проводов к электрическому щитку;
- выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
- проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
- электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
- укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
- заведение зафиксированных в каналах электрических проводов в установочную коробку;
- обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
- удаление с проводов примерно 10-15 см изоляционного слоя;
- установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
- установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
- подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
- подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.
Подключение с трех мест
На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах
Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.
Проводка при управлении лампой из трех мест
Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.
Перекрёстные выключатели: схема управления освещением из трех и более мест
Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.
Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.
При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.
Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.
Проходной выключатель из обычного своими руками: 2 способа
Если вы установили прибор освещения в длинном коридоре и хотите, чтобы он выключался в обоих концов, вам понадобится специальный коммутатор, переключающий подачу напряжения с одного полюса на другой. Тот же принцип можно использовать если вы собрались запитать осветительный прибор при входе в комнату и у кровати или возле рабочего стола.
Тогда вы сможете отключить общее освещение уже лежа в постели или включив настольную лампу на рабочем столе. Камнем преткновения для реализации этой схемы является относительно высокая стоимость такого электрического прибора, а вам их понадобится два, поэтому куда выгоднее изготовить проходной выключатель своими руками.
Принцип работы проходного выключателя
В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения. Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.
Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:
Рисунок 1: принцип действия проходного выключателяКак видите, на схеме от электрической
проводки к выключателям подключается
фазный провод, а нулевой ведется напрямую к лампе или другому
осветительному оборудованию. Если проследить подсоединение от распределительной
коробки, то фаза подводится к вводу первого проходного выключателя.
Далее двумя
независимыми проводами выводы А и Б первого устройства соединяются с
одноименными выводами второго коммутатора.
От выходной клеммы второго выключателя фаза подается к выводу лампы.
Второй вывод лампы соединяется нулевым проводом.
Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.
В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.
Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства. Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.
Способ №1. Двухклавишный переключатель
Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.
Рис. 2. Двухклавишная модель проходного выключателяДля реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.
Собрав все необходимое, выполните такую последовательность действий:
- Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
- Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
- К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
- От вводной клеммы второго коммутатора отведите провод к прибору освещения.
Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.
Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.
В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку.
Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.
Способ №2. Одноклавишный переключатель
Если вы беретесь переделывать двухклавишный выключатель в одноклавишный переключатель с конструктивным изменением положения клемм, желательно использовать два коммутатора одного типа или хотя бы схожие по конструкции и размеру. Обязательно обратите внимание, позволяет ли конструкция развернуть подвижную контактную группу выключателя таким образом, чтобы в первом положении они замыкали один контакт, а во втором противоположный.
Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:
- Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
- Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
- Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
- При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.
Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.В зависимости от конструкции выключателя вам понадобится открутить болты, вытянуть пружины из станины или расцепить замок.
- На керамическом или полимерном основании расположены неподвижные контакты. Одни из них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался второй контакт.
Но такая манипуляция возможна не на всех
коммутаторах, в некоторых вариациях придется доработать контакты – припаять
дополнительную шину, чтобы удлинить ламели. Поэтому в каждой модели нужно детально разобраться.
- На вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих клеммах.
- Ту же процедуру повторите со вторым выключателем, чтобы получились два проходных. Соберите все элементы в обратной последовательности, но вместо двух клавиш установите одну, которая по габаритам сможет свободно двигаться на имеющемся креплении.
- Установите оба переключателя в коробки под них. От выходных клемм одного подключите провода к аналогичным контактам другого. Пары контактов должны соединяться отдельными проводами.
Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов – у вас должно получиться практически нулевое сопротивление в обоих вариантах.
В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод таким будет гораздо удобнее работать.
Видео идеи
Как подключить проходной выключатель | Потомственный мастер
Схема проходного выключателя, схема подключения проходного выключателя с двух мест, схема подключения двухклавишного проходного выключателя, нестандартные схемы подключения проходного выключателя, проходной переключатель, схема проходного переключателя, подключение проходного переключателя — эти и другие вопросы будут подробно рассмотрены в этой статье.
Что такое проходной выключатель. Что такое проходной переключатель
Здравствуйте. Для начала определимся, как правильно называть устройства, о которых пойдет речь в этой статье: выключатели, включатели или переключатели и почему такая путаница.
Мы привыкли почему-то называть включатели выключателями. Но это беда небольшая, ведь устройство под двумя этими словами может как включать, так и выключать, но изначально, чтобы выключить, надо включить. Большую часть времени это устройство находится в выключенном (нерабочем) состоянии, поэтому правильнее будет называть выключатель — включатель. Однако, если включатель-выключатель вызывает небольшую сумятицу, то устройство, о котором пойдёт речь — исключительно ПЕРЕключатель. А называется он так потому, что у него нет состояния, в котором он не проводит электрический ток. У переключателя три (и более, если говорить вообще о переключателях) контакта, из которых один общий, а два других по очереди с ним соприкасаются. На рисунке вы видите школьный лабораторный рубильник, который как нельзя лучше демонстрирует работу проходного переключателя. Контакты «1а» и «1б» всегда замкнуты либо с контактами третьей группы, либо второй. Только в рубильнике переключаются сразу обе группы, а в двухклавишном проходном переключателе по отдельности. По сути, половина такого рубильника, это одноклавишный проходной переключатель. Если обычный выключатель имеет один общий контакт и к нему подключаются все остальные контакты, сколько бы их не было, то в проходных переключателях, добавление одной клавиши влечет за собой добавление одного независимого «рубильника». Попробую объяснить по другому, чтобы точно было понятно. Одноклавишный выключатель имеет два контакта, двух — три контакта, трех — четыре контакта и т.д. Одноклавишный переключатель имеет три контакта, двух — шесть, трех — девять и т.д.
Оглавление:
Схема подключения одноклавишного проходного выключателя
Схема подключения перекрестного переключателя. Управление светом с трех и более мест.
Схема подключения одноклавишного проходного выключателя
Нестандартные схемы включения проходных выключателей
Схема подключения одноклавишного проходного выключателя
Изобретение таких переключателей позволило проектировать схемы управления освещением, которые получили название проходные из-за их особенности управлять лампочкой с двух мест и более. Рассмотрим классическую схему одноклавишного проходного выключателя.
Я специально нарисовал ее немного иначе, чем это везде рисуется, чтобы было проще понять смысл работы. Фаза «L» подается на управляющий контакт «1а» первого проходного переключателя, по двум проводам с управляемых контактов «2а» и «3а» идет на управляемые контакты второго переключателя «2б» и «3б» и с управляющего контакта «1б» поступает на лампу, а ноль поступает на лампу напрямую. Если данную схему включить в сеть, то лампа загорится, но стоит только изменить положение любого переключателя на противоположное, лампа погаснет. Отсюда мы узнаем одно правило: неважно с какой стороны, но стоит только изменить положение клавиши на одном из переключателей состояние освещения изменится на противоположное: если лампа горела — значит погаснет и наоборот. Отсюда мы можем сделать и один интересный вывод: если у обычного выключателя есть фиксированные положения «вкл-выкл», когда мы можем сделать так, что, например, «вкл» будет строго вверх, то у проходных выключателей сделать включение строго вверх не получится. Посмотрите внимательно на рисунок и поймете, что свет горит когда обе клавиши подняты вверх или опущены вниз. Когда же одна любая клавиша поднята вверх, а вторая опущена вниз — свет гореть не будет.
Практический пример подключения одноклавишного проходного выключателя
Существует две практических возможности подключения одноклавишного проходного переключателя:
- Соединения проводов выполняются в распределительной коробке
- Соединения проводов выполняются в проходном переключателе.
Соответственно, смотрим две схемы и выбираем, которая понравится больше.
Схема подключения одноклавишного проходного выключателя №1
В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж/З — желто-зеленый. Провода в данном случае все так или иначе будут фазными (периодически), но два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу).
Схема подключения одноклавишного проходного выключателя №2
Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).
Схема подключения перекрестного переключателя. Управление светом с трех и более мест.
Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют немного другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.
Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.
Да, согласен, схема выходит громоздкой. Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.
Практический пример подключения двухклавишного проходного выключателя
По сути, схема ничем не отличается от подключения одноклавишного переключателя, просто теперь их становится два и увеличивается количество проводов. Можно сэкономить один провод в первом проходном переключателе, но во втором этого сделать уже не получится. Точно так же, можно «придумать» две схемы подключения двухклавишного проходного переключателя:
Схема подключения двухклавишного проходного выключателя №1
Как видите, добавилось три «лишних» провода, за исключением первого проходного переключателя. Тут мы немного «обманываем судьбу», устанавливая перемычку между контактами, которые «раздают» фазу. Помните, я говорил, что в переключателях контакты между собой никак не связаны.
Схема подключения двухклавишного проходного выключателя №2
Во второй схеме я бы порекомендовал использовать две распределительные коробки, иначе возникает серьезный перерасход кабеля. Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом.
Рисовать схему подключения двухклавишного перекрестного переключателя я смысла не вижу. Встречается редко, но догадаться сопоставив две схемы несложно. Тем более, что я старался рисовать максимально подробно.
Нестандартные схемы включения проходных выключателей
Схема включения двухклавишного выключателя как одноклавишного проходного и обычного выключателя.
Обратите внимание, что у первой клавиши проходного переключателя подключена только одна пара.
Такое подключение позволяет использовать переключатель, как обычный выключатель. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При этом вторая клавиша используется как обычный проходной одноклавишный выключатель. Таким образом, мы имеем две лампы, но одна «проходная», а другая «обычная».
Схема включения нескольких двухклавишных выключателей.
Возможно такая схема вам пригодится. Помните, я говорил, что двухклавишный переключатель это два целиковых одноклавишных переключателя в одном корпусе? А теперь представьте картину. Вы входите на веранду, включаете свет одноклавишным переключателем, проходите в коридор, одной клавишей двухклавишного переключателя выключаете свет на веранде, а другой включаете в коридоре, проходите в комнату, одной клавишей двухклавишного переключателя выключаете свет в коридоре, а другой включаете в комнате, и наконец, возле кровати одноклавишным переключателем отключаете свет в комнате.
Поняли, что мы сделали? Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Но у нас есть два места, где одноклавишные переключатели стали «соседями». А поскольку двухклавишный=два одноклавишных, мы и меняем их на двухклавишный. Посмотрите на схему ниже, в следующем абзаце и поймете о чем я говорю.
Самая хитрая схема включения двухклавишных выключателей
Теперь осталось «доработать напильником» предыдущую схему. А что если вместо первого одноклавишного переключателя поставить двухклавишный и подключить к нему уличное освещение? Проще простого!
На этой схеме, если присмотритесь, зеленым цветом я выделил «проходную» часть, а черным всю остальную. На схеме два проходных переключателя и три лампочки. Две лампы работают как от обычного выключателя, а третья «зеленая» как проходная.
Leviton AFSW1 — переключатель на 15 ампер, проходной на 20 ампер, 125 вольт OBC AFCI — готовое оптовое электроснабжение и освещение
818-477-4017 | Пн-Пт 6:00-16:00 PST
Левитон |
Сосуды Левитона |
Продукты |
Артикул:
AFSW1-W
- 29 долларов 26 29,26 долл. США
Цена за единицу за
- Сэкономьте $36,81
СШАОдинарный / Белый — 29,26 долларов США Одинарный / Цвет слоновой кости — 29,26 долларов США Одинарный / Светлый миндаль — 29,26 долларов США Коробка из 10 штук / Белый — 292,00 долларов США Коробка из 10 штук / Цвет слоновой кости — 292,00 долларов США Коробка из 10 штук / Светлый миндаль — 292,00 долларов США Количество
Переключатель на 15 А, проходной на 20 А, OBC AFCI на 125 В с переключателем, монохромный, проводка сзади и сбоку, в комплекте нейлоновая настенная/лицевая панель, в комплекте самозаземляющийся зажим — белый
Комбинация розеток SmartlockPro® (OBC) AFCI/Switch предлагает передовые технологии для защиты от возгораний в результате дуговых замыканий, а также удобство однополюсного выключателя для управления освещением.
Эта комбинация идеальна для кухонь, семейных комнат, спален, столовых и прихожих. Выключатель AFCI можно использовать для новых цепей или модификаций существующих цепей, где выключатель является первой розеткой ответвленной цепи. Разработанный для обнаружения широкого спектра потенциально опасных дуговых замыканий, возникающих в результате повреждения проводки ответвленной цепи, а также удлинителей ответвлений, таких как приборы и комплекты шнуров, OBC AFCI реагирует прерыванием питания. Это помогает снизить вероятность того, что электрическая система дома станет источником возгорания. Часто незамеченные дуговые замыкания могут возникать в любом месте электрической системы дома, в том числе внутри стен, в местах ослабления электрических соединений или в электрических шнурах, случайно поврежденных ударами мебели. AFCI теперь требуются Национальным электротехническим кодексом® во многих частях дома.
- Комбинация AFCI и однополюсного выключателя для новых цепей или модификаций существующих цепей, где выключатель является первой розеткой ответвленной цепи
- Использование кнопок TEST и RESET аналогично традиционным розеткам GFCI, с которыми потребители уже знакомы. Это означает более широкое признание технологии и более удобную платформу .
- Автоматически проверяет AFCI при каждом нажатии кнопки RESET; AFCI не сбрасывается, если цепь AFCI не работает должным образом
- Блокируя сброс AFCI в случае нарушения защиты, SmartlockPro OBC AFCI снижает вероятность ошибочного предположения конечных пользователей о том, что сброс AFCI обеспечивает защиту, когда его функциональность была скомпрометирована
- Предусмотрена функция диагностики реверсирования линейной нагрузки, которая предотвращает сброс AFCI и прекращает подачу питания на лицевую сторону розетки AFCI или на последующие устройства; зеленый светодиодный индикатор на лицевой панели AFCI также загорается, предупреждая установщика об изменении направления проводки линейной нагрузки, когда устройство находится в отключенном состоянии
- Конструкция устройства снижает риск ложных срабатываний
- Крышка и корпус из ударопрочного термопластика
- Превосходная устойчивость к скачкам напряжения и перенапряжениям Клеммы
- обеспечивают простое подключение проводов — сзади и сбоку
- Совместим со всеми устройствами и настенными панелями Decora®; доступны в некоторых цветах
- Соответствует или превосходит требования UL по времени срабатывания как на последовательных, так и на параллельных дугах
Это означает более широкое признание технологии и более удобную платформуОсобенности продукта
Загрузки
Если вы не видите нужный номер модели или цвет, позвоните в наш отдел продаж через Интернет по телефону 1-818-477-4017. Мы можем достать для вас все!
Leviton IPHS5-1L — встраиваемый в стену датчик влажности и управление вентилятором, 3A, однополюсный
Leviton Dh25S-1BZ — интеллектуальный коммутатор Decora с технологией HomeKit
Leviton DH6HD-1BZ — Decora Smart с технологией HomeKit 600 Вт диммер
Leviton 2320 — 20 А, 250 В, NEMA L6-20R, 2P, 3W, заподлицо с запираемой розеткой, промышленного класса, заземление, V-0-MAX — ЧЕРНЫЙ
Leviton MS602-BW — 60 А, 600 В, однофазный, двухполюсный ручной контроллер двигателя переменного тока с переключением, промышленного класса, без заземления, с обратной проводкой, — черный
Методы подключения однополюсного выключателя
— Электрик 101
Однополюсные выключатели используются, когда для управления одним или несколькими источниками света требуется только один переключатель.
Это единственный переключатель с маркировкой « ON » и « OFF », а также единственный переключатель с двумя клеммными винтами (с третьим зеленым винтом заземления ). На чертежах они обозначены как S1.
S1 Метод #1-1 Основной однополюсный
Оценка Отлично A+ 🙂
Самый простой и распространенный способ подключения однополюсного выключателя.
Уровень Начинающий
Описание Питание (горячее и нейтральное) подается на выключатель с 1 ветвью выключателя, идущей от выключателя к 1 лампочке. 2-проводная подача тянется от ближайшего источника питания, такого как розетка или панель, к выключателю. 2 провода значение; либо 14/2 с заземлением (wg) для цепей на 15 ампер, либо 12/2wg для цепей на 20 ампер. Двухпроводная ножка выключателя протягивается от выключателя к ближайшему свету. Ниже приведена линейная схема и схема проводки базовой цепи однополюсного выключателя.
Схемы линий помогают электрикам понять, как выполнять соединения проводов, упрощая схему. Они нарисованы горячим слева и нейтральным справа.
Схемы электропроводки больше похожи на настоящие чертежи, на дорожную карту.
Горячие и нейтральные отображаются в реальных местах, где они должны быть.
Для упрощения иллюстраций основания не показаны.
Фотография, схема и схема базовой схемы однополюсного выключателя с одной лампочкой.
Основной однополюсный выключатель c цепь с одним светом. Вилка шнура L1 (горячая) и N (нейтральная) представляет питание , питающее эту цепь . Вы можете подключить к розетке и к этому переключателю и легкий подойдут. |
Вот опять в другом формате,
Сравните схему подключения с фото.
Чтобы упростить подключение переключателя, попытайтесь представить себе, как электрический ток проходит по цепи.
Например, посмотрите на электрическую схему и скажите себе, ( ток движется)
✘ «От горячего, через выключатель, к свету и обратно на нейтраль» *
Сноска; * В цепях переменного тока (переменного тока) поток электричества «чередуется» туда и обратно от линии (горячей) к нагрузке (свету), а затем меняет направление от нагрузки к линии. Когда электрики говорят о переменном токе, проходящем через цепь, они говорят, что это постоянный ток, протекающий в одном направлении от линии к нагрузке. Описания в этих статьях также написаны так, как будто ток постоянный, хотя на самом деле это переменный ток. Думайте об этом как об электрическом токе, который за доли секунды перемещается от линии к нагрузке. В следующую долю секунды ток изменит направление и потечет в обратном направлении от нагрузки к линии, от источника света к L1.
Итак, начнем с самого начала,
С горячего
Электрический ток начинается в Л1. Этот ток исходит от электрического щита или ближайшей розетки. От L1 ток течет по черному проводу к клемме № 1 однополюсного переключателя.
через переключатель
Переключатель показан в разомкнутом или выключенном положении. Внутри переключателя, после замыкания ножевого переключателя, ток протекает через (фиолетовый) ножевой контакт от клеммного винта № 1 к клеммному винту № 2 .
к свету
Затем он выходит из #2 и следует по следующему черному проводу, называемому «переключателем», к клеммному винту #3 на светильнике. Провод ножки переключателя горячий только тогда, когда переключатель включен (замкнут). От клеммы #3 ток течет к небольшой точке на цоколе лампочки, где он затем входит в лампочку, проходит через высокопрочный провод накала и затем выходит из лампочки через цоколь, который соединен с клеммным винтом # 4 на светильнике.
и обратно на нейтраль
От клеммы #4 ток возвращается через белый нейтральный провод к соединению красного провода с гайкой и обратно к нейтрали. Часть, которая не показана, это то, как ток продолжается от нейтрали к панели к катушке трансформатора, через катушку в трансформаторе от N к L1, где он начинается снова.
S1 Метод №1-2 Основной однополюсный с 2 ножками переключателя
Оценка Отлично A+ 🙂 Легко и просто.
Уровень Начинающий
Описание На выключатель подается питание, и 2 отдельные ножки переключателя вытягиваются из выключателя на 2 отдельных источника света. 2-проводная (14/2wg или 12/2wg) подача протягивается от ближайшего источника питания к коммутатору. Первая ножка переключателя проходит от переключателя до ближайшего светофора слева. 2-я ветвь переключателя проходит от переключателя до ближайшего светофора справа.
Помните нашу поговорку;
✘ С горячей через выключатель, на свет и обратно на нейтраль.
Единственное отличие здесь состоит в том, что «светлый» и «нейтральный» стоят во множественном числе;
✘ От горячего (L1), через выключатель (1,2), к фонарям (3,4 и 3,6) и обратно на нейтрали (5,8,N и 7,8,N).
Линейная схема и схема соединений базовой цепи однополюсного выключателя с 2 лампами.
Вопрос; Должен ли второй свет подключаться напрямую к выключателю?
Ответ; Нет. 2-й фонарь можно подключить к любой точке ножки выключателя (ветвь переключателя с 3 на 4 и с 5 на 8). Следующей лучшей точкой подключения будет , соедините 2-ю лампу с первой лампой (черный провод от 4 до 6 и белый провод от 5 до 7) Разрешено соединение с любой другой точкой ножки переключателя , если ваши соединения находятся в доступной распределительной коробке, а длина провода внутри коробки составляет 6 дюймов. длинная. Дополнительные источники света могут быть добавлены, как показано ниже;
Линейная схема и схема соединений базовой цепи однополюсного выключателя с 3 лампами.
Зачем подключать 2 ножки переключателя к переключателю? Ответ; Если выключатель расположен между двумя дальними фонарями, вы сэкономите провод.
Посмотрите на фото дома. Выключатель, расположенный у двери в #2, будет управлять 2 лампочками; один свет в № 1 и другой свет в № 3.
Каждый свет находится на расстоянии 50 футов от выключателя. Установка одной ножки выключателя (14/2 с заземляющим кабелем в неметаллической оболочке) от выключателя № 2 до первого фонаря № 1 (на расстоянии 50 футов) и соединение первого источника света со вторым светом № 3 (на расстоянии 100 футов) потребуется 150 футов провода. Если вы установите 2 ножки выключателя, одну от выключателя № 2 к свету № 1 (на расстоянии 50 футов), а вторую ножку переключателя от выключателя № 2 к свету № 3 (на расстоянии 50 футов), вы будете использовать 100 футов провода экономят вам 50 футов провода. Если бы вы заплатили 20 центов за фут провода, вы бы сэкономили 10 долларов (20 центов x 50 футов = 1000 центов или 10 долларов) 9.0005
Эта экономия применяется только в том случае, если переключатель находится между лампами. Если бы переключатель был расположен в № 1, вы бы потратили 50 футов провода на установку двух ножек переключателя; #1 — #2 (50 футов) и #1 — #3 (100 футов) (50 + 100 = 150 футов провода)
В этих первых двух методах мы подавали питание на распределительную коробку.
В следующем методе питание подается на световой короб.
S1 Метод #2-1 Осветитель, однополюсный
Рейтинг Средний C 😦
Хотя этот метод распространен и часто используется в старых домах, он получает низкий рейтинг, потому что;
✓ За лампой на потолке трудно добраться до важных перекрестков.
✓ Это создает опасность поражения электрическим током. Провода у светильника будут горячими даже при выключенном выключателе.
✓ У переключателя нет нейтрали, которая может понадобиться для специальных переключателей.
Уровень Промежуточный
Описание
Питание (горячее и нейтральное) подается на светильник (не выключатель) с 1 ножкой переключателя, идущей от фонаря к выключателю. 2-проводной (14/2 или 12/2) ввод протягивается от ближайшего источника питания, как розетка, непосредственно к световому коробу, а другая 2-проводная ножка выключателя протягивается от фонаря к выключателю.
См. рисунки ниже для этих соединений на световом коробе.
Соединение № 1 Черный провод горячего ввода L1 подключается к белому проводу в ножке переключателя 14/2.
Соединение №4 Черная ножка выключателя (№3-№4) подключается к черному выходу на свет (№4-№5).
Соединение № 7 Белый свет (№ 6–7) соединяется с белым нейтральным проводом (№ 7 — N).
| Номера на линейной схеме выше соответствуют соединениям на схеме подключения и фотографии ниже. Электрики используют линейные схемы, чтобы разобраться в сложных проводных соединениях . |
Сравните схему подключения выше с фото ниже. Обратите внимание, что электрический ток все еще течет; ✘ С горячей (L1) через выключатель (2,3) на свет (5,6) и обратно на нейтраль.(7,N)
Метод однополюсного переключателя Light Fed. Хотя это распространенный метод, в нем отсутствует нейтраль на переключателе, чтобы соответствовать коду, поскольку некоторым переключателям для работы требуется нейтраль. Авторское право на фото 2021 Джеймс Морелли |
Электрический ток начинается с L1 и проходит через черный провод к гайке красного провода #1 в световом коробе. Затем ток течет по белому проводу, помеченному черной лентой (не нейтральный), к клемме #2 на однополюсном выключателе. Внутри переключателя, после замыкания ножевого переключателя, ток протекает через ножевой переключатель (фиолетовый) от клеммы 9.0081 #2 к терминалу #3 . Затем он покидает #3 и следует по черному проводу «переключатель» к красному гайковому соединению #4 внутри светового короба, а затем к клемме #5 на светильнике. От #5 ток течет по проводу накала внутри лампы и выходит на клемму #6 . Оттуда ток возвращается через белый нейтральный провод к красному проводу с гайкой #7 и обратно к нейтрали Н.
Этот метод «Light Fed S1» использует белый провод в качестве горячего. (От №1 до №2) На выключателе нет нейтрали. На выключателе есть белый провод, но это не нейтраль. Нейтраль от подачи идет прямо на свет. (От N до №7 до №6).
Но зачем использовать белый в качестве горячего?
Ответ, потому что кабель 14/2 NM-B (и 12/2) поставляется с 3 проводами; черный, белый и земля.
Этот метод подключения выключателя требует 2 черных проводов от лампы к выключателю вместо 1 черного и 1 белого. Когда это происходит, белый провод используется как горячий. Возможно, вы сможете сделать специальный заказ 14/2 с 2 черными и грунтовыми, но это, вероятно, будет стоить дороже, займет 2 недели и требует минимального заказа 250 футов. Нет, просто наклейте черную ленту на белый провод, как показано на рисунке, вам не нужно закрывать весь провод.
Существует 2 правила использования белого провода в качестве горячего;
- Пометьте белый провод черным маркером или черной лентой рядом с концами провода
- Этот белый провод с черной лентой должен использоваться в качестве горячего ввода (от № 1 до № 2), а не для ножки переключателя (от № 3 до № 4).
✓ К сожалению, этот метод подключения горячего и нейтрального внутри световой коробки, а не внутри распределительной коробки, очень затрудняет доступ к этим соединениям, если требуется устранение неполадок.
Если что-то неправильно подключено в световом коробе, вам, возможно, придется подняться по 12-футовой лестнице и снять 50-фунтовую люстру, чтобы получить доступ к соединениям в потолочном световом коробе, не подозревая, что один из проводов все еще будет горячим. Новички будут думать, что проводка в световом коробе обесточена, когда свет выключен, но горячий провод, идущий от розетки прямо к свету, все еще будет под напряжением, если автоматический выключатель не выключен.
Вопрос; Однополюсному выключателю не нужна нейтраль, так зачем вам нейтраль в распределительной коробке?
Ответ; Поскольку для изменений или дополнений может потребоваться нейтральное значение. Поскольку в распределительной коробке нет нейтрали, вы не можете;
– Установить цифровой таймер – Установить датчик движения. – Установите переключатель с дистанционным управлением – Протяните провод ко второму свету от распределительной коробки. (Вам придется оторваться от первого света.
) — Вытяните провод из распределительной коробки, чтобы добавить ближайшую розетку. (Вам придется найти еще один источник питания.)
S1 Метод #3 FED FED, переключенный lecletacle .
Описание
Верхняя и нижняя розетки на розетке включаются и выключаются настенным выключателем.
Питание подается на выключатель с помощью 14/2, а ножка 14/2 подводится к розетке.
S1 Method #3.1 Switch Fed, Half Switched Receptacle
Rating Excellent A+ 🙂
The best way to wire a half switched receptacle because it has a neutral в распределительной коробке, где он может понадобиться для других приложений. Этот метод часто используется в спальнях для включения ламп.
Уровень Средний
Описание
Настенным выключателем включается и выключается только верхняя половина розетки.
Нижний патрубок постоянно горячий. Питание подается на коммутатор с 14/2. 14/3 проходит от выключателя к розетке, используя красный провод в качестве ножки выключателя, черный в качестве неотключаемого горячего и белый в качестве нейтрального. Заводской язычок, соединяющий верхний винт горячей клеммы с нижним винтом горячей клеммы, удален. Удаляется только горячая вкладка, а не нейтральная вкладка. Язычок удаляют, захватывая его плоскогубцами и сгибая вперед и назад, пока он не сломается.
S1 Method #3.2 Switched and Fed Receptacle
Rating Average C 😦
There is no neutral at the switch and that can be a disadvantage если вам нужна эта нейтраль для чего-то еще в распределительной коробке.
Уровень Средний
Описание
Верхняя и нижняя розетки на розетке включаются и выключаются настенным выключателем.
Питание подается на розетку с ветвью выключателя, идущей к выключателю.
Двухпроводной провод вытягивается из ближайшего источника питания, такого как горячая розетка или электрический щит, для питания коммутируемой розетки. Другая 2-проводная ножка выключателя протягивается от коммутируемой розетки к выключателю. Белый провод в ножке двухпроводного выключателя обмотан черной лентой и используется как горячий.
S1 Метод № 3.3 Наполовину переключаемая и питаемая розетка
Рейтинг Средний C 😦
Нет нейтрали на переключателе, и это может быть недостатком, если вам нужна эта нейтраль для чего-то еще в распределительной коробке.
Уровень Средний
Описание
Настенным выключателем включается и выключается только верхняя половина розетки. Нижний патрубок постоянно горячий. Питание подается на розетку с помощью 14/2, а ножка 14/2 подводится к выключателю.
Белый провод в ножке выключателя 14/2 маркируется черной лентой и используется как горячий. Заводской язычок, соединяющий верхний винт горячей клеммы с нижним винтом горячей клеммы, удален. Удаляется только горячая вкладка, а не нейтральная вкладка.
Если вы хотите добавить вторую, новую розетку справа от этого выключателя, и вы запускаете новый 14/2 из этой распределительной коробки, чтобы питать новую розетку… у вас проблема; в этой распределительной коробке нет нейтрали. Вам придется кормить новую емкость из первой емкости слева, даже если она находится на расстоянии 10 футов.
Вопрос; Винты какого размера используются для крепления переключателя к распределительной коробке?
Ответ; 6/32
S1 Метод № 4-1. Комбинированные переключатели
Когда одно устройство содержит 2 или более переключателей, оно называется комбинированным, комбинированным, комбинированным или тандемным переключателем.
Если у вас нет места для 2-блочной коробки, но вам нужны 2 переключателя, вы можете использовать комбинированный переключатель в одинарной коробке.
Вот как выглядит комбинированный переключатель;
Обратите внимание, что для этого комбинированного переключателя будет использоваться пластина с одиночной розеткой, а не пластина переключателя. Крепежный винт сверху и снизу, а также винт пластины имеют размер 6/32.
(Фото с сайта http://www.lowes.com)
Рейтинг Отлично A 🙂
Этот метод обычно используется в случае групповых переключателей2.
Уровень Промежуточный
Описание Питание подается на комбинированный переключатель путем протягивания 2-проводного кабеля от ближайшего источника питания. Затем от выключателя к потолочному вентилятору протягиваются 2 ножки переключателя. В проводе 3 есть 2 ножки переключателя; красный для света и черный для вентилятора, а белый используется в качестве нейтрального.
Если у вас нет 3 проводов, вы можете протянуть два 2 провода, что оставит вам дополнительный белый нейтральный провод. Один черный для света, другой черный для вентилятора и один из белых для нейтрального положения.
Принципиальная схема и схема подключения комбинированного выключателя с подсветкой и вентилятором.
Многие новые потолочные вентиляторы поставляются с пультом дистанционного управления, с помощью которого можно управлять освещением и вентилятором. Это устраняет необходимость во втором однополюсном выключателе. Поскольку неиспользуемый выключатель подключен к неиспользуемому проводу, который находится на потолке, вполне возможно, что можно подняться на чердак и подключить новый провод к этому неиспользуемому проводу (и к нейтрали) и добавить несколько новых лампочек, которые могут затем управляйте неиспользуемым переключателем.
S1 Метод № 5-1 Несколько отдельных полюсов для одного вентилятора Рейтинг Отличный A+ 🙂
Редкий метод, используемый для контроля одного выхлопного вентилятора из 2 или других ванных комнат
.
. Вытяжной вентилятор расположен в центре, например, на чердаке, и подключен к воздуховоду, который идет из всех (скажем) 3 ванных комнат. В каждой ванной комнате есть однополюсный выключатель, который может включать и выключать вентилятор, но выключать вентилятор можно только в том месте, где он включен.
Уровень Расширенный
Описание Питание подается на разъединитель, расположенный рядом с вентилятором. 2-проводная ножка переключателя протягивается от вентилятора к 1-му ближайшему выключателю в ванной и еще 2-проводная от 1-го выключателя ко 2-му и еще 2-проводная от 2-го к 3-му. Белый во 2-м проводе обозначен черной лентой и используется как горячий, а не нейтральный и не коммутируемый горячий, который подключается к вентилятору.
На блоке вентилятора; горячая подача подключается к одной клемме на разъединителе. Белый (с черной лентой) подключается к другой клемме на разъединителе и подает питание на одну клемму на каждом отдельном полюсе ванной комнаты.
Черная ножка переключателя подключается к другой клемме на каждом отдельном полюсе ванной комнаты, а затем непосредственно к вентилятору. Белый от вентилятора подключается к нейтральному белому проводу.
Линейная схема и схема подключения вентилятора, управляемого 3 однополюсными выключателями.
Имейте в виду, что эти одиночные полюса не являются 3-ходовыми или 4-ходовыми, что означает, что 1-й S1 не может отключить вентилятор, если 3-й S1 находится в положении «включено». Вентилятор выключен, когда разъединитель (переключатель 1-2) включен и все 3 S1 выключены (переключатели 3-8, 4-7 и 5-6). Вентилятор включен, когда разъединитель и любой из S1 также включены, как показано здесь;
Вентилятор выключен, когда разъединитель выключен и не может быть включен ни одной ванной S1, что позволяет вам безопасно работать с вентилятором, как показано здесь;
Нравится:
Нравится Загрузка.
..
gif» colspan=»5″>
gif»>
gif»>
gif» colspan=»5″>
gif»>
gif»>
gif» colspan=»5″>
gif»>
gif»>
gif»>
gif» colspan=»5″>
gif» colspan=»5″>
gif» colspan=»5″>
gif» colspan=»5″>
gif» colspan=»5″>
gif»>
