Перекрестный переключатель схема подключения. Схема подключения проходного выключателя с 3-х мест: особенности монтажа и применения

Как подключить проходной выключатель с 3-х мест. Где применяется такая схема освещения. Какие компоненты необходимы для монтажа. Пошаговая инструкция по установке и подключению. Принцип работы системы из трех выключателей.

Где применяется схема управления освещением с трех точек

Система управления освещением с трех точек обеспечивает высокий уровень комфорта и практичности. Она позволяет включать и выключать свет из разных мест, что особенно удобно в следующих случаях:

• В спальне с несколькими спальными местами — выключатели устанавливаются у двери и возле каждой кровати
• Для освещения лестничных пролетов — выключатели монтируются внизу, посередине и наверху лестницы
• В длинных коридорах с несколькими входами в разные помещения
• Для управления уличным освещением на приусадебном участке
• В подъездах многоквартирных домов — позволяет экономить электроэнергию
• В проходных комнатах — включить в одной комнате, выключить в другой

Такая система освещения может применяться как в пределах одного помещения, так и для управления светом на большом пространстве. Она избавляет от необходимости проходить через всю комнату или коридор, чтобы включить/выключить свет.

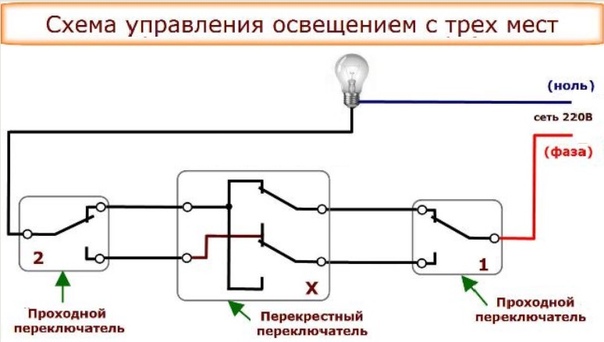

Схема подключения проходного выключателя с 3-х мест

Для реализации схемы управления освещением с трех точек необходимы следующие компоненты:

• 2 проходных (перекидных) выключателя
• 1 перекрестный выключатель
• Распределительная коробка
• Светильник
• Провода

Принцип работы схемы заключается в следующем:

1. Проходные выключатели устанавливаются в начале и конце линии
2. Перекрестный выключатель монтируется между ними
3. Проходные выключатели имеют по 3 контакта — 1 входной и 2 выходных
4. Перекрестный выключатель оснащен 4 контактами — по 2 на каждый проходной выключатель
5. При переключении любого из выключателей происходит замыкание/размыкание цепи, что включает или выключает светильник

Особенности проходных и перекрестных выключателей

Проходной выключатель внешне напоминает обычный одноклавишный, но имеет важное отличие — он не размыкает цепь, а лишь переключает контакты. Механизм переключения расположен посередине между контактами.

Перекрестный выключатель также похож на обычный, но оснащен 4 клеммами вместо 2-3. Он получил свое название из-за принципа работы — две электрические линии внутри него соединяются крест-накрест. При переключении он одновременно размыкает контакты с одним проходным выключателем и замыкает с другим.

Необходимые инструменты и материалы для монтажа

Для установки системы управления освещением с 3-х точек потребуются:

• Выключатели (2 проходных и 1 перекрестный)
• Монтажные коробки
• Провода
• Клеммы
• Изоляционная лента
• Отвертки
• Нож для зачистки проводов
• Бокорезы
• Плоскогубцы

Если требуется монтаж в уже отделанном помещении, дополнительно понадобятся:

• Перфоратор
• Штроборез
• Алебастр для крепления гофротрубы

Пошаговая инструкция по монтажу системы из трех выключателей

1. Обесточьте помещение, отключив электроэнергию.
2. Определите расположение существующей проводки, чтобы не повредить ее при монтаже.
3. Наметьте места установки выключателей и распределительной коробки.
4. Установите монтажные коробки для выключателей.
5. Проложите кабели между выключателями и распределительной коробкой. При скрытой проводке выполните штробление стен.
6. Подключите провода к клеммам выключателей согласно схеме. Особое внимание уделите правильности соединений.
7. Установите выключатели в монтажные коробки.
8. Выполните коммутацию проводов в распределительной коробке.
9. Проверьте правильность всех соединений.
10. Подайте напряжение и протестируйте работу системы.

При монтаже важно четко маркировать провода, чтобы не перепутать их при подключении. Это особенно критично при большом количестве точек управления.

Принцип работы системы из трех выключателей

Рассмотрим пример работы системы освещения с управлением из трех точек:

1. При включении первого проходного выключателя лампа загорается. Ток идет по фазному проводу.
2. Повторное нажатие на первый выключатель гасит свет.
3. Включение перекрестного выключателя зажигает лампу.
4. Повторное нажатие перекрестного выключателя выключает освещение.
5. Активация третьего (второго проходного) выключателя включает свет.
6. Повторное нажатие третьего выключателя гасит лампу.

Таким образом, каждое переключение любого из трех выключателей меняет состояние освещения на противоположное.

Преимущества использования схемы с тремя выключателями

Установка системы управления освещением с трех точек дает ряд важных преимуществ:

• Повышение комфорта — возможность управлять светом из разных мест
• Экономия электроэнергии — свет можно выключить, не возвращаясь к выключателю
• Повышение безопасности — не нужно передвигаться в темноте
• Удобство в больших помещениях и на лестницах
• Возможность расширения системы добавлением перекрестных выключателей

Несмотря на более сложный монтаж по сравнению с обычной схемой, система с тремя выключателями значительно повышает удобство использования освещения в доме или квартире.

Схемы Подключения Выключателей Шнайдер — tokzamer.ru

Однако помимо всех вышеперечисленных преимуществ стоит упомянуть и о недостатках.


Их замыкание и размыкание включает и выключает светильник.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение. Вообще механизмы серии Unica можно подобрать как для открытого, так и для скрытого способа монтажа.
Подключаем проходной включатель Шнайдер Schneider

Но если все же вы столкнетесь с затруднениями при установке накладного выключателя, пишите в комментариях к статье, мы обязательно ответим и попробуем помочь.

Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание.

Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

Поделиться с друзьями: Вам также может быть интересно.

Так как соединяемых проводов в распредкоробке будет четыре. В этом случае его можно сделать самостоятельно.

Выключатель Schneider

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Две группы светильников. При ее рассмотрении можно отметить следующие нюансы: Все работы выполняются только с обесточиванием цепи. Поэтому рассмотрим, как правильно подсоединить выключатель вместе с осветительным прибором, автоматическим выключателем и распределительной коробкой. Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью.

При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. Главным удобством такой конструкции является то, что при необходимости их можно сделать своими руками.

В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек.

С помощью отвертки откручиваем винтики, снимаем пластиковую крышку.

Сборка Legrand Valena Информация! Схема подключения переключателей проходныых выключателей ABB Zenit: Как подключить схема подключения переключатели проходные выключатели ABB Basic Схема подключения переключателей проходныых выключателей Anam На главную страницу xnacmllexpcq1j.

Если комнаты находиться не слишком далеко друг от друга, то лучше выполнить все соединения в одной распределительной коробке. Это очень удобно, если планируется дизайнерский ремонт или просто нет желания повторно отделывать помещение.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.
Как подключить двухклавишный проходной выключатель

Статья по теме: Ремонт электрической проводки

Схема подключения

Сами контакты, куда вставляется вилка, защищены шторками. Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много.

Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Я надеюсь, что вам эти фотографии окажутся полезными при выборе установочных изделий, и что я не зря тратил время на их съемку. Сам монтаж и выравнивание всего блока благодаря этому здорово облегчается.

Для этого удаляем заглушку на корпусе наружного выключателя, под размер используемой гофрированной трубы. Например, по принципу включения все устройства можно разделить на: механические — элементарные клавишные приспособления, простые в монтаже и использовании функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка ; электронные сенсорные, приводимые в действие прикосновением руки; с дистанционным управлением, оснащенные пультом или датчиком движения.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали , внешняя декоративная отделка обычно изготавливается из безопасного пластика. Благодаря этому, одновременно замыкается или, напротив, размыкается несколько линий питания в данном случае, две. Если у вас монтажные коробки старого образца — это не проблема.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Август 2, Монтаж выключателей kmelectric Как подключить двухклавишный выключатель Schneider Electric Трудно представить себе современный дом, который был бы начисто лишён освещения. Однако если вы не уверены в правильности действий, лучше подстрахуйтесь и первое подключение проведите под наблюдением опытного электрика.

Если будет проводиться крепление сверху, просто намечаем месторасположения. Именно пятая транзитная клемма делает возможным управление освещением сразу из трех мест. Закрепляем пластиковый корпус в обозначенном месте на стене, используя дюбеля — лучший вариант фиксации на бетонных и кирпичных основаниях С корпуса выключателя снимаем эластичную заглушку, расположенную в верхней части, заводим в отверстие провода и конец гофрированной трубы, идущей от потолка. Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками.
Двойной перекрестный выключатель Schneider Electric

Схема подключения выключателя в распределительной коробке

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. Он производится следующим образом: На требуемые места установить перекидные коммутирующие конструкции Вывести от них кабели трехжильные Монтировать электросветильник, или несколько, заведенные в параллельное соединение Вывести от него них двужильный кабель Установить соединительную коробку.

Схема проста, и для ее создания не нужно иметь особых навыков или знаний. Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно. РФ domikelectrica.

На любое, до В. Особенности переключателей перекрестного типа исполнения: Для их подключения используются исключительно четырехжильные провода. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора. Открытый или закрытый способ монтажа кабеля принципиально на расстановку элементов схемы не влияет. И этот прибор каждым нажатием клавиши переключает их накрест.

Читайте также: Схема подключения двухклавишного выключателя хит

Конструкция

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на мм. Бывают случаи, когда в спальне включено малое освещение — ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Фото — схема управления светом из трех мест Встроенные используются для монтажа в стены.

Заводим провода в выключатель. В одном из положений переключения он замыкает первый, а в другом — последующий контакт. Для решения этой проблемы используются проходные и перекрёстные выключатели. Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Они состоят из 4 основных частей: рабочего узла металлическая основа с контактами и кнопочным приводом ; крепежа лапок или усиков из металла, соединенных с металлической пластиной ; декоративного оформления панели или рамки ; динамической части — пластиковой клавиши.

Собираем выключатель. Подключение этих устройств похоже на подключение аппаратов других заводов. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Есть выключатели с подсветкой и без. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Двухклавишные выключатели требуют внимательного обращения.
Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

Схема подключения и нюансы монтажа перекрестного выключателя

Разбор схематики контактных групп устройства

Если взять классическую (одноклавишную) конструкцию прибора, произведённого, к примеру, фирмой ABB, и развернуть к пользователю тыльной стороной, откроется примерно следующая картина.

На плате основания присутствуют 4 пары клемм, каждая из которых отмечена соответствующими символами – в данном случае «стрелками». Техническим обозначением такого рода производитель даёт пользователю информацию о правильном подключении устройства.

Так выглядит клеммная разводка прибора с функцией реверсивной блокировки. Отличия от конструкции показанной выше налицо. По этим признакам обычно и выбирают нужную конфигурацию прибора

Входящими «стрелками» указывается общая (перекидная) контактная группа. Исходящими «стрелками» маркируются постоянная контактная группа. Схематично взаимодействие групп выглядит так:

Цветные линии условно показывают, как расположены контактные группы внутри прибора промежуточного переключения. Каждая пара рабочих клемм отмечена символикой, указывающей на входную и выходную группы

На клеммы общей (перекидной) группы контактора приходят проводники от первого проходного выключателя, задействованного в электрической схеме. Соответственно, от клемм второй (постоянной) группы контактора выходят проводники, которые соединяются с проходным коммутатором номер два, также предусмотрительно включенным в состав схемы.

Это классическая вариация с использованием двух проходных и одного реверсивного приборов.

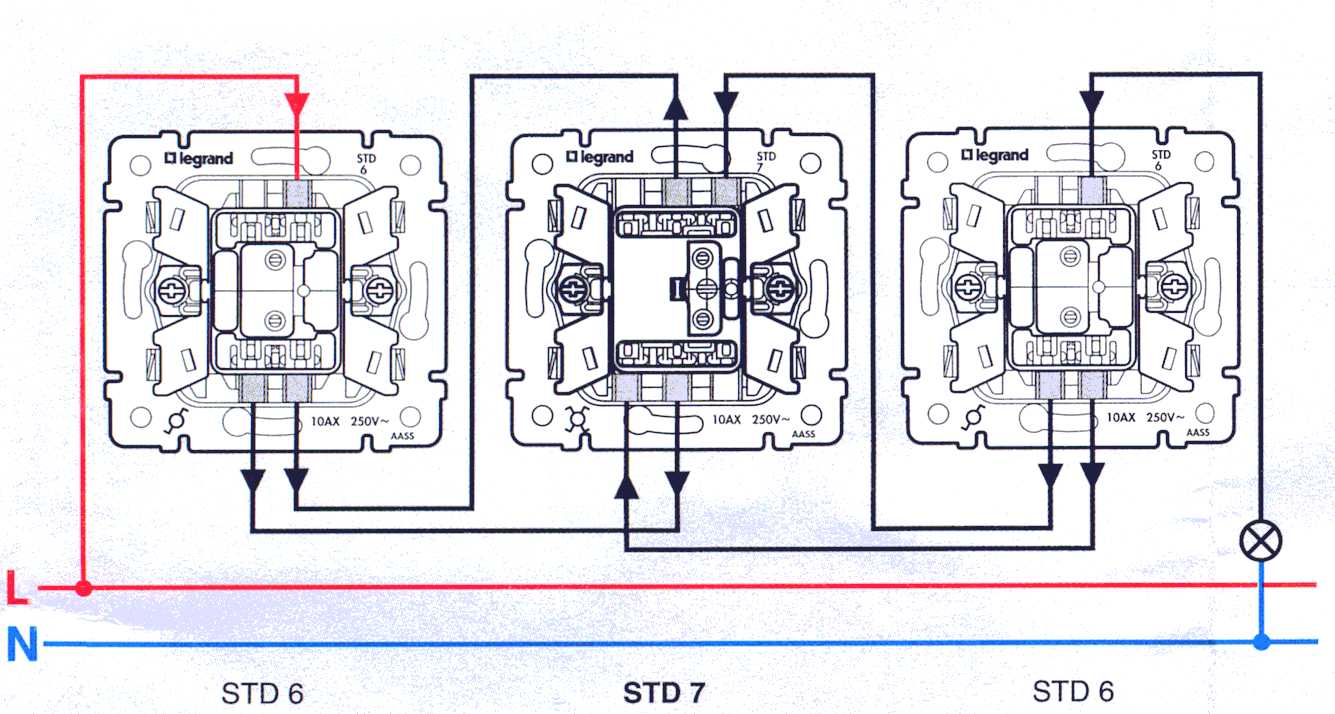

Схема внедрения одного перекрестного устройства в цепь между двумя приборами проходного действия. Обычно такое решение характерно для схематики, применяемой в помещениях бытового назначения

Устройство, призванное исполнять роль реверсивного коммутатора, фактически может использоваться в одном из двух режимов коммутации электрической цепи:

1. Прямая коммутация (аналог двух проходных приборов).
2. Перекрёстная коммутация (основное предназначение).

Конфигурация первого варианта, по сути, представлена функционалом прямого соединения с возмож

схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения трех проходных выключателей.

Схема подключения трех проходных выключателей

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Установка такого выключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных переключателя и 1 перекрестный.

https://youtube.com/watch?v=9cG_VmdR4uk

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит посередине контактов.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт — для фазн

Перекрестный выключатель схема подключения

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

• Коммутаторы подключаются последовательно друг другу.
• Совершается не размыкание, а переключение фазы на другую линию.
• Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

• Выходные полюса замыкаются перекрестно.
• Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .



Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Схема и подробный способ подключения проходного выключателя с 3х мест

Раньше применение проходных переключателей было целесообразно только из-за особенностей планировки помещения или пространства, когда нужно было установить светильник, который можно регулировать из разных мест. Сейчас это служит еще и обеспечением удобства и комфорта, делает жизнь легче. Чтобы управлять лампой с нескольких точек, необходима схема подключения проходного выключателя с 3х мест. Так как именно она лежит в основе управляемых выключателей с 5ти, 6ти и более мест.

• Где используется система трех выключателей?
• Схема установки
• Принцип перекрестного отсоединителя
• Пример работы освещения
• Необходимое оборудование и материалы
• Пошаговая инструкция монтажа

Где используется система трех выключателей?

Оборудование выключателя с управлением с трех разных точек обеспечивает практичность. Исчезает надобность идти через всю комнату или длинный коридор, чтобы включить или выключить свет.

Пример расположения проходных выключателей в спальне

Рационально использовать такую систему проводки для двора или приусадебного участка. Вышли из дома включили свет, подошли к строению выключили. Вышли снова включили, пошли к другому объекту.

Например, комната имеет несколько спальных мест. Первый прибор будет у двери, второй возле одной стороны, третий возле второй стороны кровати. То есть, нет необходимости вставать выключать свет.

Или освещение проема лестницы, для того чтобы не подниматься или спускаться в темноте. Один выключатель устанавливается вначале внизу, следующий посередине, а третий в конце, наверху лестницы.

Удобно использовать подключение с 3х мест в подъездах. На первом этаже включили светильник, на втором или третьем выключили. Это значительно экономит электроэнергию.

Актуально устанавливать выключатели на три точки в продолговатых коридорах и проемах, с несколькими входами в разные помещения. В начале коридора включили в середине или в конце выключили.

Схема контроля лампы используется как в одной комнате, так и для большого пространства.

Использовать такую систему освещения можно даже в проходных комнатах. В одной комнате включили, прошли комнату, в другой комнате выключили. Удобно и экономно.

Схема установки

Для установки осветительного прибора, который можно включать и выключать с трех разных мест помещения, необходима схема подключения трех проходных выключателей.

Схема подключения трех проходных выключателей

Схема состоит из соединительной коробки, лампы, выключателей, проводов. Источником освещения могут быть осветительные приборы — лампы накаливания, энергосберегающие, светодиодные. Установка освещения подразумевает использование выключателей. Они бывают нескольких видов: проходными и перекрестными. Проходной переключатель имеет еще названия — перекидной, дублирующий, лестничный. Установка такого выключателя выполняется труднее, чем монтаж простого.

Для управления освещения с 3х мест необходимо 2 проходных переключателя и 1 перекрестный.

Внешний вид дублирующего устройства напоминает одноклавишный прибор. Переключатель в любом положении клавиши не прекращает соединение электрической цепи, а переключает контакты. Механизм переключения в проходном выключателе стоит посередине контактов.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Существуют одно клавишные и двух клавишные проходные переключатели. Двух клавишный выключатель представляет собой два одно клавишных в одном и имеет шесть контактов.

Главное достоинство лестничных выключателей в том, что свет можно регулировать с разных точек.

Разные способы подключения проводов

На схеме изображены проходные переключатели с одной клавишей. Эти устройства одинаковые. У них по три контакта. К ним подсоединяется фаза. У первого 1 контакт — для фазного, а 2 контакта для промежуточных проводов. У третьего устройства наоборот — 1 контакт подсоединяется с промежуточным проводом, а 2 — для выходной фазы.



Конструкция посредине называется перекрестным выключателем. Перекидные переключатели соединяются электропроводами, а между ними перекрестный, у которого четыре контакта. По два провода на каждый перекидной выключатель.

Когда любой из перекидных выключателей замкнет промежуточный электропровод, свет зажжется. Цепочка замкнутая и при смене состояния клавиши свет гаснет.

Важно! Соблюдайте меры безопасности. Проверьте отсутствие напряжения отверткой-индикатором! Будьте осторожны при работе с электроинструментами.

Принцип перекрестного отсоединителя

Перекрестный выключатель похож на обычный одно клавишный, разница только в наличии внутри четырех клемм. Перекрестным назван из-за двух электрических линий, которые он переключает, они соединяются в крест.

Перекрестный отсоединитель одновременно разъединяет первый и второй выключатель, затем синхронно соединяет их. От этого перемещения контактов свет зажигается и гаснет.

Совет! Особое внимание уделите правильному соединению концов электрокабелей, иначе вся система работать не будет.

Количество точек может быть разным, но чем их больше, тем сложнее коммутация в распределительной коробке. Необходимо четко маркировать провода при проведении, чтобы не перепутать.

Пример работы освещения

При включении клавиши №1, лампа горит, электричество идет по фазному проводу и обозначается буквой L, а ход тока показывает красная линия.

Обратное нажатие клавиши, свет гаснет.

Переключаем переходной отсоединитель, лампа загорается.

Нажимаем клавишу снова — лампа выключается.

При включении устройства №3 лампа горит.

Повторное нажатие приводит к выключению светильника.

Рекомендация: при необходимости увеличить количество мест управления светильником добавляется желаемое количество перекрестных выключателей между лестничными.

Необходимое оборудование и материалы

• Выключатели
• Монтажная коробка
• Электроизоляционная лента
• Клеммы
• Отвертки крестовые и обычные
• Нож для монтажа
• Бокорезы
• Плоскогубцы
• Ключи гаечные
• Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей.

Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу.

В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Пошаговая инструкция монтажа

Отсоединить электроэнергию в помещении.

Определить, где находятся провода, дабы не повредить их.

Обозначить будущее месторасположение распределительной коробки.

Установить монтажную коробку.

Прокладка электрокабелей. Лучше взять 3-х или 4-х жильный кабель. Для перекидных устройств нужен трехжильный. С помощью одной жилы будет подключаться подача фазы или лампа. Две жилы соединяются с промежуточными проводами. Для перекрестного устройства нужен четырех жильный кабель — по две жилы на каждый выключатель. Две будут вести к первому, а остальные две ко второму.

Концы всех кабелей ведутся в монтажную коробку и соединяются клеммами. А ноль идет к светильнику.

Для оборудования проходного выключателя с управлением с 3х мест необходимо иметь навыки и точную схему подключения. Ее наличие дает возможность провести правильную и качественную систему освещения. А на ее основе с легкостью можно создавать более сложные схемы иллюминаций.

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

• Проходной переключатель
• Перекрестный переключатель
• Двухклавишный проходной переключатель
• Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.



Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Навигация по записям

Маршевый выключатель схема подключения

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.



Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

Ноль (и заземление, если есть) заводится сразу на лампу.

Фаза подключается ко входу одного из проходных выключателей (с тремя входами).

Вход второго подается на свободный провод лампы.

Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).

Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Проходной выключатель. Схема подключения

Схемы проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных месть их установки. Это в некоторых случаях не просто удобно, а и очень необходимо.

К примеру, в помещении имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя. вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.

Что лучше использовать: проходные выключатели или бистабильные реле? Ответ здесь .

Как правильно подключить проходные выключатели для независимого управления освещением из двух мест.

Давайте подробнее рассмотрим эту схему подключения, состоящую из двух проходных выключателей. Для неё потребуются два переключателя (они также называются «проходные»), каждый из которых имеет по три контакта и два положения переключения. Причём, режим переключения должен быть «перекидного характера», то есть — один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена.

Схема подключения проходного выключателя для управления светильником из 2-х мест

Проходной выключатель на три контакта и два положения (сверху находится общий контакт)

Пояснения к схемам

Теперь разберёмся с нарисованными схемами. Обе схемы состоят из соединительной коробки. самих проходных выключателей, светильника и соединительных проводов (при монтаже, это будут двух, трёх и четырехжильные кабеля). На первой схеме изображена схема подключения проходного выключателя с управлением из двух разных мест.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.



Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели. от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель.

Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей. В этой коробке производится соединение проводов между собой, как показано на схеме.

Схема подключения проходного выключателя для управления светильником из 3-х мест

Как управлять освещением из трех мест

Схема подключения проходного выключателя с управлением из трех мест мало чем отличается от предыдущей (общий принцип работы одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как вы должны были заметить, с него выходит четырехжильный кабель.

Схемы подключения проходных выключателей подобного типа хороши тем, что относительно просты в своём конструктивном исполнении (не требуется дополнительных компонентов). Но они ограничены количеством таких мест управления.

Задачу независимого управления освещением из двух мест можно решить также используя специальные импульсные реле и блоки для дистанционного управления освещением .

Другие способы реализации управления освещения с двух и более мест:

Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.

Информация и обучающие материалы для начинающих электриков.

Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.

Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+

Перепечатка материалов сайта запрещена.

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

• одноклавишный выключатель имеет одну вводную клемму и две выходных;
• двухклавишный выключатель – две входных клеммы и четыре выходных;
• трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.



Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

• красный – фаза;
• синий – 0;
• желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;

кабель от одного проходного выключателя до расключающей коробки;

кабель от другого проходного выключателя до коробки расключения;

кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

Схема подключения тройного проходного выключателя

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

• одноклавишный выключатель имеет одну вводную клемму и две выходных;
• двухклавишный выключатель – две входных клеммы и четыре выходных;
• трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

• красный – фаза;
• синий – 0;
• желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;

кабель от одного проходного выключателя до расключающей коробки;

кабель от другого проходного выключателя до коробки расключения;

кабель от осветительного прибора до распределительной коробки.

В коробку заводится четыре кабеля.

Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.

Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

Схема подключения двухклавишного проходного выключателя

Управление освещением из 3х мест

Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте. В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.



В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

Схема управления освещением из 3х мест

На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

Варианты подключения перекрестного выключателя

В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

Схема подключения четырех переключателей

Пример использования

К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

Как подключить. Видео

Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

• Проходной переключатель
• Перекрестный переключатель
• Двухклавишный проходной переключатель
• Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет. Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится. Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис.4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.



Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Навигация по записям
Как подключить трехклавишный выключатель

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric .

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

• — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
• — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя. довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя. по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.



Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя .

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Алгоритм выполнения работ по установке может иметь следующие пункты.

ВАЖНО! Прежде чем начать монтажные работы убедитесь, что сеть обесточена. Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

Включаем другую клавишу выключателя другой светильник зажегся.

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Подключение проводов к трехклавишному выключателю

Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

Похожие материалы на сайте:

Схема подключения

, особенности установки. Выключатели Legrand

В узких длинных коридорах и на лестничных клетках в одном месте включать свет неудобно, ведь вам предстоит половина пути идти в темноте. Простое решение — включение двух сидений, соединенных переключателями (ПВ). Когда этого недостаточно, используйте схему подключения перекрестного переключателя, которая представлена ​​ниже.

В отличие от проходного, у него четыре контакта, а не три. С его помощью закрывается одна из двух строк.

Принцип работы

Кросс-устройство может работать только при переключении полярности питания, например, когда вам нужно реверсировать двигатель.Здесь принцип работы прост: при подаче напряжения на вход переключателя выход ключа будет переключаться в положение «плюс» и «минус».

Фактически устройство представляет собой линейный выключатель, попеременно выключаемый один и включающий другой. Он всегда устанавливается между PV. Устройство состоит из пары входных и выходных контактов. В одном положении закорочены вместе ключи первых проводов входа и выхода. Соответственно, и второй закрыл. При переключении ключей первый подводящий провод замыкается на второй вывод, а второй ввод — на первый вывод.Важно только правильно подключить контакты, иначе система не будет работать корректно.

Схема подключения перекрестного переключателя

Настройка переключателя производится вместе с двумя коммуникационными, так как в домашней сети не применяется один. Основная масса звонков осуществляется через коммутатор.

Перекрестный коммутатор является соединительной частью между непрерывными коммутаторами: включает в себя 2 ядра, одно и то же самое для второго.

На обратной стороне крестообразного устройства на каждой паре клемм стрелки указывают вход и выход.

Характеристики кросс-коммутатора

Принцип работы устройства:

• Подключение через четырехжильный кабель;
• Если вы используете несколько переключателей, они соединяются между собой в единую цепочку, где предыдущие выходы подключаются к входам последующих;
• При создании сложных контактных групп используется кабель с большим количеством жил;
• Электрики предпочитают использовать несколько простых схем вместо одной сложной.

Выбор перекрестного переключателя

У клиента могут возникнуть проблемы с выбором проходного и перекрестного переключателей.Они похожи на устройства обычного типа, и их легко перепутать. Основное отличие состоит в количестве выводов: обыкновенно переключают их два, проходные три, а у перекрестного — четыре. При выборе серийной модели в каждом случае количество клемм увеличивается вдвое.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …

Для открытой проводки приобретается накладная модель, а для скрытой — с встраиваемой коробкой. Корпуса для автоматов подбирают из магазина. Входное и поперечное устройство выбраны идентичными по внешнему виду и типу: поворотное, клавишное, рычажное или сенсорное.Силовые контакты, они не должны быть ниже нагрузки.

Что касается выбора производителя, то автоматические выключатели Legrand хорошо себя зарекомендовали, хотя многих могут не устраивать высокие цены.

Устройства — оптимальное решение для управления освещением из разных мест.

Инструкция по подключению кросс-переключателя

Работа выполняется в несколько этапов:

1. Разработка принципиальных электрических схем.
2. Штрих-полоска.
3. Монтаж в распределительные коробки на стене.Его размер должен обеспечивать не менее 7 подключений и прохождение остальных проводов.
4. Отключить питание от места установки станка в электрическом щите управления.
5. Кабель от распределительной коробки к переключателям и лампам панели управления.
6. Подключение нулевого провода к контактам ламп.
7. Подключите фазные жилы к контакту переключателя первого прохода, а далее по схеме. Провод между переключателями следует подключать строго попарно.
8. Подключение к последнему приточного воздуха к лампам через распределительную коробку.

Если подключение производилось без маркировки, то можно найти пару проводов ПВ. Для этого сначала подключите к сети крайний фотоэлектрический модуль, а затем, переключив каждый ключ, плоской отверткой проведите фазу два из четырех проводов, идущих к выходу. Два других провода следует подключить к другой паре его клемм.

Переключатель двойной

Переключатель двойной, а также вход содержат две независимые контактные группы.Они предназначены для управления освещением в две отдельные линии, не соединенные между собой.

Фактически перекрестный коммутатор — это пара устройств, объединенных в общий корпус. Подключение каждой линии аналогично ранее описанной инструкции. Желательно сначала сделать разводку на одну лампу, потом на другую. В этой цепи нельзя подключать соединения. Система управления двумя источниками света усложняется при двойном крестовом переключателе. Схема подключения не особо сложная, но контактов много, и они могут создать путаницу.Пока одни электрики его монтируют, то при последующем ремонте другие вряд ли разберутся с этой схемой.

Количество подключений в распределительной коробке сильно увеличилось, и есть проблема — все спрятать внутри нее. Кроме того, усложняется и маркировка кабеля. В сети можно найти выключатели серии Legrand. Модель довольно редкая и не всегда доступна. Электрики обычно стараются разделить эту конструкцию на две простые.

Вывод

При необходимости увеличить количество регуляторов освещения сидений более двух, используйте перекрестный переключатель.Схема подключения должна содержать коммуникативные устройства, за исключением случаев, когда необходимо изменить полярность источника питания. Коммутационная система освещения с несколькими локациями несложна. Важно правильно разметить проводку и не потеряться в соединениях.

…

Схема подключения управления батареями для типичных приложений

Считаете эту статью полезной?
Подпишитесь на нашу рассылку новостей!

Батареи — это сердце электрических систем любого судна или транспортного средства.Правильное управление батареями, включая переключение и зарядку, важно для безопасной и надежной работы. На следующих основных схемах электропроводки показано, как батареи, переключатели батарей и реле автоматической зарядки соединяются вместе от простой конфигурации с одной батареей / одним двигателем до системы с двумя двигателями, одним генератором и четырьмя батареями. Для получения более подробных инструкций по подключению проконсультируйтесь с квалифицированным морским электриком или в одной из многих книг по данной теме.

Приведенные ниже схемы предназначены только для справки.Проконсультируйтесь с сертифицированным ABYC специалистом по морской электротехнике по вопросам проектирования системы и защиты цепей.

Выбрать систему

1 Батарея 1 Двигатель 2 Батарея 1 Двигатель 2 Батарея 2 Двигатель 3 Батарея 2 Двигатель 4 Батарея 2 Двигатель 1 Генератор

Переключает отдельную батарею на одну группу нагрузки

Выключатель батареи ВКЛ / ВЫКЛ

Сохраняет энергию батареи для запуска

1 Батарея ВКЛ-ВЫКЛ Выключатель
1 Низковольтный разъединитель

Переключает изолированные блоки батарей на все нагрузки или объединяет блоки батарей на все нагрузки

1 Селекторный переключатель батареи
1 Реле автоматической зарядки

Одновременно переключает два изолированных блока батарей или объединяет блоки батарей на все нагрузки.

1 переключатель батареи Dual Circuit Plus ™
1 реле автоматической зарядки

Может изолировать вышедшую из строя батарею

3 двухпозиционных переключателя батареи
1 реле автоматической зарядки

Домашняя батарея используется совместно с одним двигателем. Одна аккумуляторная батарея двигателя находится в резерве.

2 Селекторных переключателя батареи
1 Реле автоматической зарядки

Двигатели используют одну батарею. Батарея дома в резерве.

1 переключатель батареи Dual Circuit Plus ™
1 реле автоматической зарядки

Может изолировать вышедшую из строя батарею.

3 переключателя батареи ВКЛ / ВЫКЛ
1 реле автоматической зарядки

Простое управление — можно подключать батареи параллельно для дополнительной пусковой мощности.

2 двухконтурных переключателя плюс батареи
2 реле автоматической зарядки

Может изолировать любой источник батареи от любых батарей.

3 селекторных переключателя батареи
2 реле автоматической зарядки

Можно подключить батареи параллельно для дополнительной пусковой мощности.

3 двухконтурных переключателя плюс батареи
3 реле автоматической зарядки

Может изолировать любой источник батареи от любых батарей.

4 селекторных переключателя батареи
3 реле автоматической зарядки

% PDF-1.6 % 328 0 obj> endobj xref 328 96 0000000016 00000 н. 0000002796 00000 н. 0000002861 00000 н. 0000003556 00000 н. 0000003669 00000 н. 0000003832 00000 н. 0000005627 00000 н. 0000005760 00000 н. 0000005903 00000 н. 0000007405 00000 н. 0000007547 00000 н. 0000007688 00000 н. 0000007799 00000 н. 0000008960 00000 н. 0000010237 00000 п. 0000011401 00000 п. 0000012553 00000 п. 0000013680 00000 п. 0000014837 00000 п. 0000014906 00000 п. 0000015383 00000 п. 0000015931 00000 п. 0000016133 00000 п. 0000016202 00000 п. 0000016353 00000 п. 0000019150 00000 п. 0000019356 00000 п. 0000019425 00000 п. 0000019829 00000 п. 0000030916 00000 п. 0000031121 00000 п. 0000031190 00000 п. 0000031630 00000 н. 0000036601 00000 п. 0000036796 00000 п. 0000036820 00000 н. 0000464261 00000 н. 0000464287 00000 н. 0000464308 00000 п. 0000464841 00000 н. 0000464867 00000 н. 0000464888 00000 н. 0000465294 00000 н. 0000465320 00000 н. 0000465341 00000 п. 0000465640 00000 н. 0000465666 00000 н. 0000465687 00000 н. 0000466020 00000 н. 0000466095 00000 н. 0000467383 00000 п. 0000468107 00000 п. 0000477243 00000 н. 0000480875 00000 н. 0000502326 00000 н. 0000505141 00000 н. 0000524152 00000 н. 0000539744 00000 н. 0000557946 00000 н. 0000575849 00000 н. 0000599276 00000 н. 0000625372 00000 н. 0000649083 00000 н. 0000674800 00000 н. 0000697309 00000 н. 0000720199 00000 н. 0000743552 00000 н. 0000766033 00000 н. 0000787017 00000 п. 0000809226 00000 н. 0000831036 00000 н. 0000843075 00000 н. 0000856056 00000 н. 0000879827 00000 н. 00009 00000 н. 0000925497 00000 п. 0000950060 00000 н. 0000973623 00000 н. 0000999502 00000 н. 0001023988 00000 п. 0001046404 00000 п. 0001069561 00000 п. 0001073307 00000 п. 0001101113 00000 п. 0001128184 00000 п. 0001158256 00000 п. 0001196857 00000 п. 0001236421 00000 п. 0001274831 00000 п. 0001313063 00000 п. 0001355583 00000 п. 0001397081 00000 п. 0001433584 00000 п. 0001473413 00000 п. 0001481919 00000 п. 0000002216 00000 н. трейлер ] >> startxref 0 %% EOF 423 0 obj> поток xb«f`x۔ADXX8: M | s * V% 00 | / `:> Nnd | & 2? VOq6 / x ‘ mw = Yw; # JRew00.&: F @ qi! Y05y0T230f0Y15pc: 4

Схемы подключения

Описание	Серия	Схема подключения
Котел XP	XB / XW 1000-1700	321302
Котел XP	XB / XW 2000 — 3400	321303
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-120M — HW-670	А055.0
Один нагреватель / бойлер, один насос, Cert-Temp 80 с системой IID или без нее	HW-200M — HW-670	A057.0
Два нагревателя / котла, два насоса, Cer-Temp	HW-300 — HW-670	A059.0
Схема электрических соединений	HW-120M — Восстановление бустера HW-670 / Shure Temp	AOSDG65100
Схема электрических соединений	LB / LW-500-1000	А063.0
Схема электрических соединений Dura-Max	DW-720 — DW-1810	AOSDG65101
Схема подключения нескольких устройств Dura-Max	DW-720 — DW-1810	AOSDG65102
Схема подключения условных обозначений Отсечка и аварийный сигнал при низком уровне воды	фунт / длина 500-1000	A064.1
Два — со смесительным клапаном или без него / Два подогревателя с ускорителями	COF	А309.0
Трубопроводы обычных систем	HW-300 — HW-670	E107.0
1 и 2 бойлер с обратным возвратом	ДБ-720 — 1810	E109.0
Три котла с обратным возвратом	DB-720 — DB-1810	E109.2
1 и 2 бойлер с обратным возвратом	LB-500, 750 и 1000	E110.0
Три котла с обратным возвратом	LB-500, LB-750, LB-1000	E110.2
Метод трубопровода для низкотемпературных систем отопления	фунтов 500, 750, 1000	E112.0
Низкотемпературная система	ДБ-710 — 1810	E112.2
Низкотемпературная система	LB-500, 750, 1000	E112.3
Genesis Первичный, Вторичный трубопровод	ГБ-200-750	E112.4
Система Linear-Temp ™	DB-720 — DB-1810	E115.0
Linear Temp ™ первичный, вторичный трубопровод	ГБ-200-750	E115.5
Система Linear-Temp ™	LB-500, LB-750, LB-1000	E116.0
Линейная температура	HW 300 — 670	E117.0
Один нагреватель с системой IID или без нее	HW-300 — HW-670	E121.0
Четыре нагревателя с системой IID или без нее	HW-300 — HW-670	E124.1
Типовая схема подключения — несколько переключателей задержки насоса теплового балансира		E125.0
TJERNLUNCH Индукторы тяги		AOSCG66000
Схема электрических соединений котла XP	XB XWH 1000-1700	324888
Схема электрических соединений котла XP	XB XWH 2000-3400	324889

Электрические схемы гитары | 3 звукоснимателя с одной катушкой

Создано с помощью Sketch.Создано с помощью Sketch. Переключить меню

• Подарочный сертификат
• Войдите или зарегистрируйтесь
• 0

Поиск ×

Поиск ×

Главное меню

• Конфиденциальность
• Доставка и возврат
• Связаться с нами
• Новости гитарной электроники
• Оптовые скидки

Сортировать по категориям

• Электронные детали
  • Горшки-Volume Tone Blend
    • Горшки усилителя
    • Горшки для гитары и бас-гитары Bourns
    • EVH Custom гитарные горшки
    • CTS Pro Гитарные и басовые горшки
    • EMG Горшки для гитары и бас-гитары
    • Горшки для гитары и бас-гитары Fender
    • Мини-горшки для гитары и бас-гитары
    • Концентрические и смесительные горшки Push-Pull
    • Элементы управления звуковым расширением PMT
    • Шайбы и гайки для кастрюль
  • Переключатели и селекторы звукоснимателей
    • Рычажные переключатели
    • Тумблеры
    • Мини-переключатели
    • Поворотные и ползунковые переключатели
  • Выходные разъемы и кабельные вилки
  • Конденсаторы для гитары и бас-гитары
  • Комплекты деталей электроники для гитары и бас-гитары
  • Аксессуары для 9-вольтовых батарей
  • Активные гитарные и басовые предусилители
  • Провода и экранирующие материалы
• Звукосниматели для гитары и баса
  • Гитарные хамбакеры
    • Сеймур Дункан Хамбакерс
    • Бенедетто Хамбакерс
  • Звукосниматели Stratocaster
    • Звукосниматели Fender Stratocaster
    • Настоящие одиночные катушки Сеймура Дункана
    • Хамбакеры Seymour Duncan Strat Size
    • Звукосниматели Seymour Duncan Noiseless Strat
  • Звукосниматели Telecaster
    • Звукосниматели Fender Telecaster
    • Звукосниматели Сеймура Дункана Telecaster
  • Басовые звукосниматели
  • Звукосниматели для мыльниц P-90
  • Звукосниматели для джаза и архтопа
• Запчасти и оборудование
  • Мосты и седла для гитары и баса
    • Мосты и микрофоны для электрогитары
    • Бридж-седла для электрогитары
    • Басовые мосты и седла
    • Мосты и седла для акустической гитары
    • Tremolos и Trem Arm Bars
    • Партии тремоло Floyd Rose
  • Ручки управления для гитары и баса
    • Металлические ручки для гитары и баса
    • Пластиковые ручки для гитары и бас-гитары
  • Пластины домкратов и монтажные пластины
  • Пикапные кольца и крышки пикапов
  • Накладки и накладки
    • Strat Pickguards
    • Tele Pickguards
    • Накладки J Bass
    • Накладки P Bass
    • Пикгарды Les Paul
    • Накладки
  • Винты, пружины и шайбы
  • Малые партии гитары и баса
  • Пуговицы на ремешке и замки на ремешке
  • Гайки и фиксаторы струн
  • Советы по переключению и советы по Trem Arm
  • Клавиши настройки для гитары и баса
• Медики, струны и средства для ухода за гитарой
  • Струны для гитары и баса
  • Средства по уходу за гитарой
  • Медиаторы
    • Джазовые медиаторы Dunlop
    • Нейлоновые медиаторы Dunlop
    • Отмычки Dunlop Tortex
    • Медики из целлулоида Fender
    • Выбор Graph Tech Tusq
  • ГитараЭлектроника.com Рубашки и шляпы
• Ресурсы для подключения гитары
  • 1 Схема подключения звукоснимателя для гитары
    • 1 хамбакер / 1 том
    • 1 хамбакер / 1 объем / 1 тон
  • 2 электрические схемы звукоснимателя
    • 2 одиночных катушки
    • 1 хамбакер + 1 катушка
    • 2 хамбакера с 3-позиционным переключателем
    • 2 хамбакера с 5-позиционным переключателем
  • 3 электрические схемы звукоснимателя
    • 1 хамбакер + 2 сингла
    • 2 хамбакера + 1 катушка
    • 3 хамбакера
    • 3 одиночных катушки
  • Нарисованные на заказ схемы подключения гитары
  • Диаграммы управления звуковым расширением PMT
  • Моды для подключения гитарного звукоснимателя и управления
    • Модификации проводки хамбакера
    • Другие модификации гитарной проводки
    • Модификации громкости и тона
  • Цветовая кодировка проводов хамбакера
  • Клеммные соединения переключателя звукоснимателя

Сортировать по марке

• ГитараЭлектроника.com
• Сеймур Дункан
• Крыло
• Все части
• Gotoh
• Музыкальные продукты WD
• Лаборатория гитары Graph Tech
• Гитарная электроника
• Данлоп
• Bourns
• Switchcraft
• Музыкальные продукты PMT
• CTS
• Альфа
• Флойд Роуз
• TonePros
• Коммутаторы Salecom
• Grover
• ЭМГ
• Дуб Григсби
• Филмор
• Шаллер
• Корнелл Дубилье
• Антикварная Электроника
• СОЗО
• Бенедетто
• Д’Аддарио
• Маршалл
• Альпы
• EVH
• GHS
• C&K
• CRL
• Duracell
• Гавитт
• Ничикон
• Чистый тон
• Карлинг
• Утки Делюкс
• Джексон
• Vishay
• Xicon
• Просмотреть все бренды
• Подарочные сертификаты
• Войдите или зарегистрируйтесь
Поиск ×

Главное меню

• Конфиденциальность
• Доставка и возврат
• Связаться с нами
• Новости гитарной электроники
• Оптовые скидки

Сортировать по категориям

• Электронные детали
  • Горшки-Volume Tone Blend
    • Горшки усилителя
    • Горшки для гитары и бас-гитары Bourns
    • EVH Custom гитарные горшки
    • CTS Pro Гитарные и басовые горшки
    • EMG Горшки для гитары и бас-гитары
    • Горшки для гитары и бас-гитары Fender
    • Мини-горшки для гитары и бас-гитары
    • Концентрические и смесительные горшки Push-Pull
    • Элементы управления звуковым расширением PMT
    • Шайбы и гайки для кастрюль
  • Переключатели и селекторы звукоснимателей
    • Рычажные переключатели
    • Тумблеры
    • Мини-переключатели
    • Поворотные и ползунковые переключатели
  • Выходные разъемы и кабельные вилки
  • Конденсаторы для гитары и бас-гитары
  • Комплекты деталей электроники для гитары и бас-гитары
  • Аксессуары для 9-вольтовых батарей
  • Активные гитарные и басовые предусилители
  • Провода и экранирующие материалы
• Звукосниматели для гитары и баса
  • Гитарные хамбакеры
    • Сеймур Дункан Хамбакерс
    • Бенедетто Хамбакерс
  • Звукосниматели Stratocaster
    • Звукосниматели Fender Stratocaster
    • Настоящие одиночные катушки Сеймура Дункана
    • Хамбакеры Seymour Duncan Strat Size
    • Звукосниматели Seymour Duncan Noiseless Strat
  • Звукосниматели Telecaster
    • Звукосниматели Fender Telecaster
    • Звукосниматели Сеймура Дункана Telecaster
  • Басовые звукосниматели
  • Звукосниматели для мыльниц P-90
  • Звукосниматели для джаза и архтопа
• Запчасти и оборудование
  • Мосты и седла для гитары и баса
    • Мосты и микрофоны для электрогитары
    • Бридж-седла для электрогитары
    • Басовые мосты и седла
    • Мосты и седла для акустической гитары
    • Tremolos и Trem Arm Bars
    • Партии тремоло Floyd Rose
  • Ручки управления для гитары и баса
    • Металлические ручки для гитары и баса
    • Пластиковые ручки для гитары и бас-гитары
  • Пластины домкратов и монтажные пластины
  • Пикапные кольца и крышки пикапов
  • Накладки и накладки
    • Strat Pickguards
    • Tele Pickguards
    • Накладки J Bass
    • Накладки P Bass
    • Пикгарды Les Paul
    • Накладки
  • Винты, пружины и шайбы
  • Малые партии гитары и баса
  • Пуговицы на ремешке и замки на ремешке
  • Гайки и фиксаторы струн
  • Советы по переключению и советы по Trem Arm
  • Клавиши настройки для гитары и баса
• Медики, струны и средства для ухода за гитарой
  • Струны для гитары и баса
  • Средства по уходу за гитарой
  • Медиаторы
    • Джазовые медиаторы Dunlop
    • Нейлоновые медиаторы Dunlop
    • Отмычки Dunlop Tortex
    • Медики из целлулоида Fender
    • Выбор Graph Tech Tusq
  • ГитараЭлектроника.com Рубашки и шляпы
• Ресурсы для подключения гитары
  • 1 Схема подключения звукоснимателя для гитары
    • 1 хамбакер / 1 том
    • 1 хамбакер / 1 объем / 1 тон
  • 2 электрические схемы звукоснимателя
    • 2 одиночных катушки
    • 1 хамбакер + 1 катушка
    • 2 хамбакера с 3-позиционным переключателем
    • 2 хамбакера с 5-позиционным переключателем
  • 3 электрические схемы звукоснимателя
    • 1 хамбакер + 2 сингла
    • 2 хамбакера + 1 катушка
    • 3 хамбакера
    • 3 одиночных катушки
  • Нарисованные на заказ схемы подключения гитары
  • Диаграммы управления звуковым расширением PMT
  • Моды для подключения гитарного звукоснимателя и управления
    • Модификации проводки хамбакера
    • Другие модификации гитарной проводки
    • Модификации громкости и тона
  • Цветовая кодировка проводов хамбакера
  • Клеммные соединения переключателя звукоснимателя

Сортировать по марке

• ГитараЭлектроника.com
• Сеймур Дункан
• Крыло
• Все части
• Gotoh
• Музыкальные продукты WD
• Лаборатория гитары Graph Tech
• Гитарная электроника
• Данлоп
• Bourns
• Switchcraft
• Музыкальные продукты PMT
• CTS
• Альфа
• Флойд Роуз
• TonePros
• Коммутаторы Salecom
• Grover
• ЭМГ
• Дуб Григсби
• Филмор
• Шаллер
• Корнелл Дубилье
• Антикварная Электроника
• СОЗО
• Бенедетто
• Д’Аддарио
• Маршалл
• Альпы
• EVH
• GHS
• C&K
• CRL
• Duracell
• Гавитт
• Ничикон
• Чистый тон
• Карлинг
• Утки Делюкс
• Джексон
• Vishay
• Xicon
• Просмотреть все бренды
• Подарочные сертификаты
• Войдите или зарегистрируйтесь

Сортировать по категориям

• Электронные детали
  • Горшки-Volume Tone Blend
    • Горшки усилителя
    • Горшки для гитары и бас-гитары Bourns
    • EVH Custom гитарные горшки
    • CTS Pro Гитарные и басовые горшки
    • EMG Горшки для гитары и бас-гитары
    • Горшки для гитары и бас-гитары Fender
    • Мини-горшки для гитары и бас-гитары
    • Концентрические и смесительные горшки Push-Pull
    • Элементы управления звуковым расширением PMT
    • Шайбы и гайки для кастрюль
  • Переключатели и селекторы звукоснимателей

  Схема подключения, особенности монтажа.Переключатели Legrand

  В узких длинных коридорах и на лестницах в одном месте включать свет неудобно, так как в темноте пройти половину пути. Простое решение — включение двух сквозных переключателей (SW). Когда этого количества недостаточно, воспользуйтесь перекрестным переключателем, схема которого представлена ​​ниже.

  В отличие от КПП, здесь четыре контакта, а не три. С ним закрывается одна из двух линий.

  Принцип работы

  Перекрестное устройство может работать только при переключении полярности источника питания, например, когда необходимо реверсировать двигатель.Здесь принцип работы предельно прост: если на вход подать напряжение, то при включении ключа на выходе они поменяются местами «плюс» и «минус».

  Фактически устройство представляет собой коммутатор линий — один по очереди выключается, а другой включается. Всегда устанавливается между PV. Устройство содержит пару входных и выходных контактов. В одном положении замыкаются первый входной и выходной провода. Соответственно, закрываются и вторые. При переключении ключа первый входной провод замыкается на второй выход, а второй входной — на первый.Важно правильно подключить контакты, иначе система не будет работать должным образом.

  Перекрестный коммутатор, схема подключения

  Коммутатор настроен с двумя сквозными переходами, так как он не используется только в домашней сети. Большинство соединений выполняется через распределительную коробку.

  Перекрестный переключатель является соединительной частью между двусторонними переключателями: он состоит из 2-х ядер с одним и тем же выходом на втором.

  На обратной стороне перекрестного устройства на каждой паре клемм стрелки указывают вход и выход.

  Особенности перекрестного переключателя

  Принцип работы устройства:

  • подключение осуществляется через четырехжильный кабель;
  • если используется несколько переключателей, все они соединены в одну цепочку между собой, где выходы предыдущего соединены с входами последующего; №
  • при создании сложных контактных групп используется кабель с большим количеством жил;
  • Электрики предпочитают применять несколько простых схем вместо одной сложной.

  Выбор перекрестного переключателя

  В магазине у покупателя могут возникнуть проблемы с выбором проходного и перекрестного переключателей. Внешне они похожи на устройства обычного типа, и их легко спутать между собой. Основное отличие — количество контактов: у простого переключателя их два, у сквозного переключателя — три, а у перекрестного — четыре. Если выбрана двухклавишная модель, в каждом случае количество клемм увеличивается вдвое.

  Для открытой проводки приобретается накладная модель, а для скрытой — с утопленной коробкой.Джанкеты подбираются для выключателей в магазине. Проходные и поперечные устройства выбирают одинаковыми по внешнему виду и типу: поворотные, шпоночные, рычажные или сенсорные. Мощность контактов не должна быть ниже, чем у нагрузки.

  Что касается выбора производителя, переключатели Legrand зарекомендовали себя хорошо, хотя многие, возможно, не смогут устроить высокие цены.

  Устройства — лучшее решение для управления освещением из нескольких мест.

  Инструкция по подключению кросс-переключателя

  Работа ведется в несколько этапов:

  1. Разработка электрических схем соединений.
  2. Укладка кожуха.
  3. Крепление к стене распределительной коробки. Его размеры должны обеспечивать создание не менее 7 соединений, а также прохождение других проводов.
  4. Отключение подачи тока к месту установки автоматом в электрощите.
  5. Прокладка кабеля от распределительной коробки до щита, выключателей и светильников.
  6. Подключите нулевой провод к контактам ламп.
  7. Подключение фазного провода к контакту первого проходного переключателя, а затем по схеме.Провода между переключателями следует подключать попарно.
  8. Подключите контакты от последнего фотоэлемента к лампам через распределительную коробку.

  Если подключения производились без маркировки, можно найти парный провод ПТ. Для этого сначала к сети подключаются самые внешние фотоэлектрические модули, а затем, переключая каждую клавишу, индикаторная отвертка находит фазы на двух из четырех проводов, идущих к выходу.
