Обзор линейки Pioneer 510: популярные модели и их особенности

Линейка Pioneer 510 включает в себя несколько популярных моделей автомобильных магнитол и домашних аудиоустройств. Рассмотрим основные модели этой серии и их ключевые характеристики:

Pioneer DEH-S510BT

DEH-S510BT — это автомобильная CD-магнитола с следующими особенностями:

• Поддержка Bluetooth для звонков и потокового аудио
• USB-порт для подключения флешек и смартфонов
• Встроенный усилитель мощностью 4×50 Вт
• 13-полосный графический эквалайзер
• Поддержка приложения Pioneer Smart Sync

Pioneer MVH-S510BT

MVH-S510BT — это цифровая автомагнитола без CD-привода. Ее основные характеристики:

• Bluetooth с поддержкой двух телефонов одновременно
• USB-порт на передней панели
• Усилитель 4×50 Вт
• Поддержка форматов FLAC, WAV, MP3, WMA, AAC
• Интеграция с Pioneer Smart Sync

Pioneer SA-510

SA-510 — это стереоусилитель для домашней аудиосистемы. Ключевые параметры:

• Выходная мощность 60 Вт на канал
• Низкий уровень искажений
• Металлический корпус
• Габариты 420x94x347 мм
• Произведен в начале 1980-х годов

Сравнение Pioneer DEH-S510BT и MVH-S510BT

Хотя модели DEH-S510BT и MVH-S510BT очень похожи, между ними есть несколько важных отличий:

• DEH-S510BT оснащена CD-приводом, а MVH-S510BT — полностью цифровая модель без CD
• MVH-S510BT имеет более широкую поддержку аудиоформатов, включая FLAC
• У MVH-S510BT есть возможность подключения двух телефонов по Bluetooth одновременно
• DEH-S510BT обладает встроенным 13-полосным эквалайзером

При этом обе модели поддерживают работу с приложением Pioneer Smart Sync, что значительно расширяет их функциональность.

Возможности Pioneer Smart Sync

Pioneer Smart Sync — это бесплатное мобильное приложение, которое позволяет управлять совместимыми магнитолами Pioneer со смартфона. Основные функции:

• 31-полосный графический эквалайзер
• Настройка временных задержек
• Управление источниками звука
• Настройка подсветки
• Запуск навигации одним нажатием
• Управление звонками

Приложение значительно упрощает настройку звука и делает использование магнитолы более удобным и безопасным во время вождения.

Технические характеристики Pioneer SA-510

Стереоусилитель Pioneer SA-510, выпущенный в начале 1980-х годов, обладает следующими техническими параметрами:

• Выходная мощность: 60 Вт на канал
• Количество транзисторов: 26
• Питание: от сети переменного тока 110/120/220/240 В
• Габариты: 420 x 94 x 347 мм
• Корпус: металлический
• Требует подключения внешних колонок

SA-510 отличается низким уровнем искажений и хорошим качеством звучания для своего времени. Усилитель до сих пор ценится аудиофилами за чистое и динамичное звучание.

Преимущества линейки Pioneer 510

Модели серии Pioneer 510 обладают рядом важных достоинств:

• Высокое качество звучания
• Широкие возможности настройки звука
• Поддержка современных форматов и технологий
• Удобное управление через приложение
• Надежность и долговечность

Благодаря сочетанию этих качеств, устройства Pioneer 510 остаются популярными среди любителей качественного звука как в автомобиле, так и дома.

Особенности настройки звука в Pioneer 510

Одно из главных преимуществ линейки Pioneer 510 — широкие возможности для настройки звучания. Рассмотрим основные инструменты:

Эквалайзер

В зависимости от модели, доступен 13-полосный или 31-полосный графический эквалайзер. Это позволяет точно настроить звучание под акустику автомобиля или комнаты. Некоторые ключевые особенности:

• Диапазон регулировки каждой полосы: ±12 дБ
• Предустановленные пресеты для разных жанров музыки
• Возможность сохранения пользовательских настроек

Кроссовер

Встроенный кроссовер позволяет настроить частоты раздела для различных компонентов аудиосистемы:

• Диапазон настройки: от 25 до 250 Гц для низких частот
• Диапазон для высоких частот: от 1,25 до 12,5 кГц
• Регулируемая крутизна среза: от 6 до 36 дБ/октаву

Временные задержки

Функция временных задержек помогает создать оптимальную звуковую сцену в автомобиле:

• Индивидуальная настройка для каждого динамика
• Автоматический расчет задержек по размерам салона
• Возможность точной ручной подстройки

Инновационные функции Pioneer 510

Помимо стандартных настроек, устройства серии Pioneer 510 предлагают ряд инновационных функций для улучшения качества звука:

Dynamic Bass Enhancer

Эта технология динамически усиливает басы в зависимости от громкости и содержания аудио. Особенности:

• Синтез гармоник для усиления низких частот
• Предотвращение перегрузки динамиков на высокой громкости
• Три уровня интенсивности обработки

Advanced Sound Retriever

Функция улучшает качество звучания сжатых аудиофайлов:

• Восстановление потерянных при сжатии высоких частот
• Улучшение передачи низких частот
• Работает как с файлами на USB, так и с потоковым аудио по Bluetooth

Super Todoroki Sound

Эта функция обеспечивает мощное усиление низких частот:

• Динамическая обработка в зависимости от уровня сигнала
• Создание эффекта мощного баса даже на небольших динамиках
• Возможность отключения для прослушивания без обработки

Возможности подключения в Pioneer 510

Устройства серии Pioneer 510 предлагают широкие возможности для подключения различных источников звука:

Bluetooth

Встроенный модуль Bluetooth обеспечивает:

• Беспроводное воспроизведение музыки со смартфона
• Возможность подключения двух телефонов одновременно
• Громкую связь с выносным микрофоном
• Автоматическую передачу телефонной книги

USB-порт

USB-разъем на передней панели позволяет:

• Подключать флешки и внешние накопители
• Воспроизводить музыку с iPhone и Android-смартфонов
• Заряжать телефон током до 1,5 А

Линейный вход

Дополнительный аудиовход (AUX) дает возможность подключить любой источник звука с аналоговым выходом.

Интеграция со смартфоном в Pioneer 510

Одна из ключевых особенностей серии Pioneer 510 — тесная интеграция со смартфоном через приложение Pioneer Smart Sync. Это обеспечивает ряд преимуществ:

• Удобное управление всеми функциями магнитолы с экрана телефона
• Расширенные возможности настройки звука
• Быстрый доступ к навигации и голосовому помощнику
• Возможность настройки цветовой схемы подсветки
• Удобное управление воспроизведением музыки

Такая интеграция делает использование аудиосистемы более удобным и безопасным во время вождения.

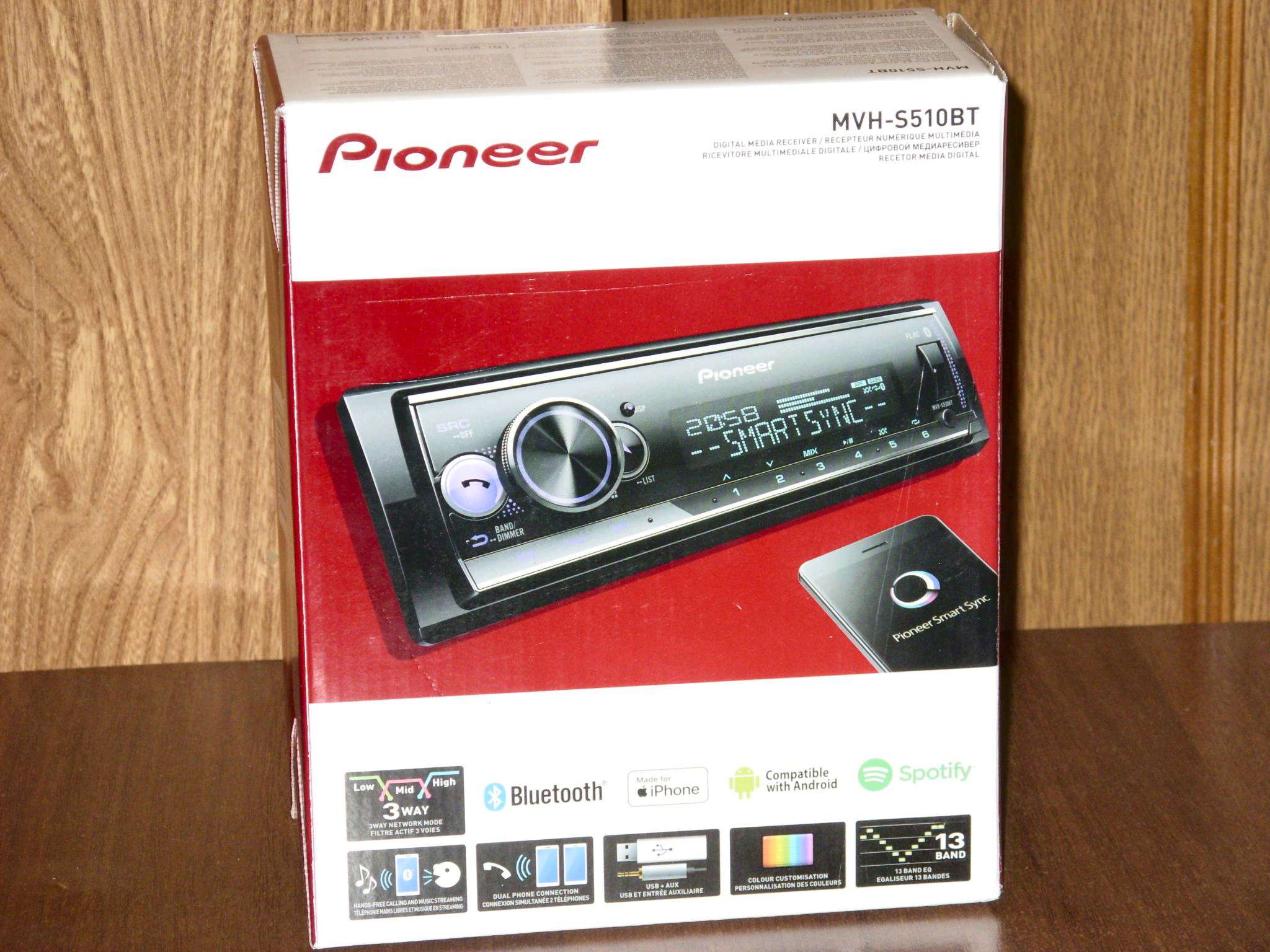

Pioneer Smart Sync: новые возможности — Бездисковый ресивер Pioneer MVH-S510BT

25.янв.2019

 Это бесплатное приложение, доступное для устройств на Android и iOS, позволяет значительно расширить возможности головных устройств: например, в приложении доступен 31-полосный эквалайзер, временные задержки и многие другие настройки, в числе которых функция быстрой настройки системы по типу кузова Easy Sound Fit, а также широкий выбор звуковых эффектов и функция усиления баса Super Todoroki Sound. Также приложение дает возможность использовать самые необходимые функции смартфона при нажатии всего одной кнопки на ресивере – ответить на звонок, запустить навигацию, активировать голосового помощника и многое другое. Ресивер полностью совместим со Spotify.

Монтажная глубина минимальна – это упрощает установку

Pioneer MVH-S510BT помимо традиционных WAV/WMA/MP3 воспроизводит файлы форматов AAC и FLAC (до 96 кГц/24 бит), поддерживает технологию Pioneer MIXTRAX (смешивание треков на флешке в единый микс в сочетании с визуальными эффектами подсветки) и функцию караоке. Встроенный звуковой процессор DSP позволяет реализовать двухполосное поканальное подключение и настройку фронтальной акустики, создавать разнообразные пространственные звуковые эффекты и настраивать необходимые параметры для качественного звучания в автомобиле (эквалайзер, фильтры, временные задержки). Всё это делается при помощи приложения Pioneer Smart Sync, с работой которого мы ознакомимся позднее. Остальные функции традиционны для Pioneer: громкая связь с выносным микрофоном, улучшение качества звучания сжатых файлов и потокового аудио (Advanced Sound Retriever / Advanced Sound Retriever Air).

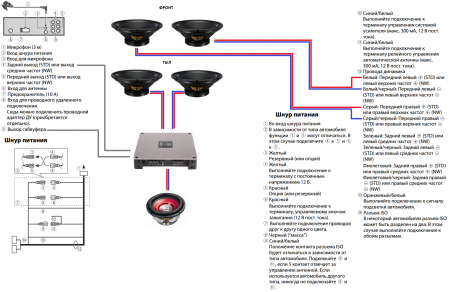

Помимо трёх линейных выходов RCA на тыловой панели установлены разъёмы для микрофона громкой связи и для подключения штатных кнопок на руле при помощи дополнительного адаптера

Передняя панель съёмная, для её переноски прилагается мягкий футляр. Разъём USBзакрыт откидной шторкой, под ним – линейный вход jack-3,5мм.

Панель оснащена настраиваемой RGB-подсветкой с регулировкой яркости, можно воспользоваться готовой цветовой схемой или выполнить настройку вручную, выбрав один из 200 000 оттенков

Тюнер оснащён системой RDS с поиском передач по PTY и переключением на дорожную информацию (TI), чувствительность у него весьма высокая. Модуль Bluetooth поддерживает одновременное подключение двух телефонов, широкополосное кодирование речи, автоматическую передачу телефонной книги – и, конечно же, потоковое воспроизведение музыки. Под управлением Pioneer Smart Sync процесс использования ресивера становится удобнее и безопаснее.

Собственно, про конструкцию больше рассказывать нечего, она вполне традиционна. Новыми стали возможности настройки и управления, поэтому максимум внимания уделено работе приложения Pioneer Smart Sync. Хотя работу приложения мы уже подробно рассматривали в публикации про Pioneer SPH-10BT, но здесь его возможности несколько отличаются.

СОБСТВЕННЫЙ ИНТЕРФЕЙС

При первом включении помимо выбора языка, установки даты и времени, сетки приёмника нужно выбрать режим работы аудиосистемы: «Стандартный» (фронт + тыл + сабвуфер) или «Сетевой» (двухканальный фронт + сабвуфер). После этого в системных настройках можно настроить режим работы Bluetooth, USB, работу с приложениями и прочее – всё интуитивно понятно и максимально удобно. Некоторые варианты настройки дисплея увидите по ходу действия, а всего доступно 210 000 цветов.

В меню караоке включается микрофон и настраивается его чувствительность. Можно также «вырезать» вокал исходной фонограммы – «чтобы Вася не смущался и пел»

И с флешки, и по каналу Bluetooth читается всё обещанное, все теги (если есть). Проблем с кириллицей нет. Длинные тексты прокручиваются. По умолчанию автоматом включается функция улучшения звучания компрессированных записей Sound Retriever

Графический эквалайзер 13-полосный (31-полосным он становится только при подключении смартфона с установленным приложением PioneerSnart Synk), в нём предусмотрены шесть фирменных пресетов, линейная АЧХ (она названа «простой») и две пользовательские настройки. Отвлекаться на эквалайзер не будем, подробности в разделе «Измерения».

Взамен многоступенчатого и «жёсткого» бас-буста введена новая функция Dynamic Bass Enhancer (динамическое усиление баса). Вместо «лобового» усиления всего низкочастотного диапазона отдельные частотные области насыщаются синтезированными гармониками, что делает бас «полновесным» без перегрузки динамиков. Уровень «добавок» зависит от уровня сигнала.

Уже знакомая функция Advanced Sound Retriever, улучшающая качество звучания компрессированных аудиоформатов доработана, в неё включена разновидность для «беспроводного» потокового аудио Advanced Sound Retriever Air. По умолчанию эта обработка включена, но для аудиофайлов без сжатия её лучше отключить.

В стандартном режиме для фронта и тыла могут быть независимо включены и настроены свои ФВЧ, для сабвуфера, соответственно – ФНЧ, тоже вполне независимо. Эта функция иллюстраций не требует. В «сетевом» режиме сабвуферные выходы остаются таковыми, фронт становится выходом на твитеры, со своим ФВЧ, тыл превращается в МИД с независимо настраиваемыми ФВЧ и ФНЧ полосового фильтра. Во всех конфигурациях сабвуфер можно при необходимости отключить, а также оперативно изменить полярность его подключения. Графики будут в разделе «Измерения».



В сетевом режиме настройка кроссовера начинается с твитера. По умолчанию – 8 кГц и 12 дБ/окт, фильтр неотключаемый – во избежание неприятностей. Потом сабвуфер – 80 Гц и 18 дБ/окт.



После этого – настройка полосового фильтра мидбаса. Частоты раздела по умолчанию те же, но крутизна по умолчанию везде 12 дБ/окт.

Для точной настройки звукового поля предусмотрена подстройка уровня сигнала по каналам и временные задержки. На фото пункты меню «Позиция» при стандартном режиме. В сетевом исчезает пункт «ВСЕ», поскольку тыла больше нет… Нужно выбрать позицию прослушивания, после чего во все каналы будут введены среднеожидаемые значения расстояний до динамиков и уровень сигнала: меньше для ближних динамиков, больше – для дальних, а дальше всё можно подстроить вручную. Но лучше с самого начала делать настройку через приложение Pioneer Snart Sync

ПРИЛОЖЕНИЕ PIONEER SMART SYNC

Основной вариант подключения смартфона – по каналу Bluetooth, но можно воспользоваться и USB-подключением (оно, кстати, предлагается по умолчанию). Нужный вариант выбирается в системных настройках ресивера (а не приложения, это надо помнить). Порт USB поддерживает зарядку смартфона током до 1,5 А. После запуска приложения и установки соединения можно приступать к работе. Сначала кратко ознакомимся с некоторыми позициями, а основное внимание уделим звуковым настройкам.

* Скриншоты программы для публикации сделаны с планшета Prestigio WIZE 3131 3G.

Основной экран приложения. На него выводится информация о источнике сигнала, отображается календарь, скорость и высота относительно земли. В левой трети экрана показывается выбранный источник сигнала (в данный момент – ждущий режим)

Если головное устройство находится в ждущем режиме, доступна настройка функций смартфона и самого приложения. При включении ГУ доступны все функции настройки, но для настройки приёмника нужно выбрать его в качестве источника сигнала (выбран приёмник). В пункте меню «Экран» можно выбрать цвет символов дисплея ГУ, подсветку кнопок и настроить фон экрана. Заставки с индексом LIVE – динамические, картинка непрерывно изменяется, подсветка панели при этом синхронизируется с цветовой гаммой заставки



В пункте меню «Навигация» можно добавить навигационные программы и выбрать необходимую. Поддерживаются разные навигационные программы, установленные на смартфоне или планшете – в данном примере «Яндекс.Навигатор»

Перейдём теперь к звуковым настройкам. Они разбиты на две части: «Звуковой Fx» и «Аудио».

Пункт меню «Звуковой Fx» скрывает эквалайзер, пространственные эффекты Live Simulation (доступны только для файлов смартфона), мощную низкочастотную коррекцию Super Todoroki Sound, простую настройку звукового поля Easy Sound Fit (без задержек) и настройки караоке



Эквалайзер предлагает семь предустановленных вариантов тембра, включая линейную АЧХ, и две пользовательских настройки. При входе в пользовательскую настройку нужно выбрать тип эквалайзера: «Простой» (трёхполосный) или «Подробнее» (31-полосный)



Пользовательская настройка АЧХ в прямом смысле «рисуется» по экрану пальцем. В режиме 31-полосного эквалайзера (справа) можно нажать на «лупу» в левом верхнем углу и «растянуть» любой участок экрана и уточнить настройку

Меню Live Simulation предлагает на выбор различные варианты реверберации, от «объёмости» до небольшого «эха», оптимальный вариант зависит от жанра музыкального произведения. «Звуковой эффект» – это аплодисменты, свист и шум зала, добавляемые в паузах между композициями (1 уровень) или с небольшим уровнем на протяжении всей композиции (уровень 2). Очень впечатляет, надо сказать…

Super Todoroki Sound – мощнейшая басовая коррекция, зависит от уровня сигнала. На максимальном уровне может вызвать перегрузку динамиков. Включение этой коррекции отключает эквалайзер, его настройки восстановятся при отключении Super Todoroki Sound

Easy Sound Fit – установка уровней сигнала четырёх каналов для водителя или пассажира (без задержек) с учётом размеров салона. Для места слева нужно выбирать правое сиденье, и наоборот. Впрочем, пользователи головных устройств Pioneer к этому уже привыкли.

Новая позиция меню приложения Pioneer Smart Sync – настройки режима караоке.

В этом меню можно включить микрофон и отрегулировать его чувствительность. Последняя позиция «Вокальный канал» позволяет программным путём «помножить на ноль» голос солиста (исходная фонограмма не пострадает). Правда, отдельные музыкальные произведения после такой обработки могут звучать неестественно

«Вырезание» солиста основано на том, что звукорежиссёры при сведении фонограммы в большинстве случаев помещают его голос в центр звуковой панорамы. Обнаружив в области средних частот совпадающие в двух каналах сигналы, программа их удаляет. Однако отвечающие этому условию музыкальные инструменты тоже «попадут под раздачу». Фонограммы с низким битрейтом при такой обработке могут обрасти дополнительными искажениями…

Остальные звуковые настройки сосредоточены в меню «Аудио»

Dynamic Bass Enhancer создаёт иллюзию мощного баса путём синтеза гармоник низкочастотного сигнала, предусмотрено три уровня обработки. «Громкость» в действительности трёхуровневая тонкомпенсация. Позиции «Регулировка уровня источников» и «Фейдер/баланс» отдельных пояснений не требует.

«Доп. настройки» – это настройка звукового поля, подробно рассмотрим далее. Наконец, хорошо уже знакомая функция Sound Retriever корректирует звучание компрессированных файлов – улучшает передачу низких частот и синтезирует гармоники на высокочастотном участке. В новой версии предусмотрено два уровня обработки, по умолчанию включен первый.

Для настройки задержек нужно выбрать пункт «Дополнительные настройки» и коснуться схемы салона – появится меню выбора позиции прослушивания. Для водителя леворульной машины по-прежнему нужно выбирать «Фронт пр». По умолчанию будут подставлены уровни сигнала для всех динамиков и среднестатистические расстояния до них в соответствии с выбранным в настройках ресивера типом салона. Дальше можно коснуться нужного динамика и вручную подкорректировать уровень, задержку и установить частоту и крутизну среза фильтра. Фильтры для левого и правого динамиков настраиваются синхронно, настройки фронта и тыла независимы. Для позиций «Фронт» и «ВСЕ» ручная настройка задержек не предусмотрена, только среднестатистические значения. Что, в общем, вполне разумно – при таком варианте одинаково удовлетворить всех слушателей невозможно. Для сабвуфера помимо настройки фильтра предусмотрено переключение фазы.



При «сетевом» режиме работы доступны только варианты настройки для фронта. Настройки уровней и задержек для мидбаса и твитера, естественно, раздельные

Процесс воспроизведения файлов под управлением приложения простой и наглядный. Флешка появляется в меню выбора источников сигнала только в том случае, если она подключена. В настройках можно задать автоматическое переключение на флешку при её подключении. Чтобы работать с флешкой, управление приложением нужно перевести на канал Bluetooth.



Поддерживаются теги, в том числе и русские, и даже обложки альбомов (при наличии). И для флешки, и для Bluetooth-подключения можно воспользоваться поиском по названию, по жанру, по исполнителю, по альбому или запустить плей-лист



Файловая структура флешки отображается на экране приложения, но доступ открывается только в папки, где есть поддерживаемые типы файлов. Названия файлов отображаются, но не всегда полностью – надо оставить место для расширения

ИЗМЕРЕНИЯ

Начнём с общих функций. Это эквалайзер, усиление баса и тонкомпенсация.

Пресетов уже семь (а не пять, как в предыдущих моделях), считая с линейной АЧХ (надписи на графиках повторяют то, что появляется на дисплее устройства, а графики для удобства разнесены). Плюс – две пользовательских установки, характер которых зависит от режима управления – с панели или через приложение Pioneer Smart Sync. При настройке с панели эквалайзер 13-полосный с разносом полос 2/3 октавы, точно по 12 дБ в плюс и в минус, шагами по 2 дБ. Нижняя полоса – 50 Гц, верхняя 12,5 кГц. При настройке через приложение эквалайзер получает уже 31 полосу

Тонкомпенсация практически идеальная, максимальная степень коррекции достигается на уровне – 35 дБ и ниже. Степени коррекции у Pioneer традиционно переводятся как НЧ, СЧ и ВЧ, хотя имеется в виду: «слабо», «средне» и «сильно» (low, mid, high). Вместо фиксированного подъёма низких частот (бас-буст) применена динамическая коррекция D BASS (два уровня – сильный и слабый, с теми же особенностями перевода). Коррекции подвергаются самые «мясистые» участки диапазона – средний и верхний бас, причём с увеличением громкости степень коррекции уменьшается настолько, что сменяется завалом низких частот на максимальной громкости. Это исключит перегрузку динамиков

Стандартная и сетевая конфигурации тракта различаются, по большому счёту, лишь параметрами настройки кроссоверов. Любой из фильтров (кроме ФВЧ пищалки в сетевом режиме) можно отключить. В стандартной конфигурации фронтальные и тыловые каналы обслуживают независимые ФВЧ с расширенным диапазоном перестройки от 25 до 250 Гц (с третьоктавным шагом) и крутизной от 6 до 24 дБ/окт. Для ФНЧ сабвуфера предусмотрены точно такие же частоты, но добавлены ещё два значения крутизны.

Диапазон перестройки фильтров ВЧ фронтальных и тыловых каналов – от 25 до 250 Гц, 10 значений. У сабвуфера точно такой же диапазон перестройки частоты среза, но добавлены ещё два значения крутизны – 30 и 36 дБ/окт. Это даёт гибкость при настройке.

В сетевом режиме фронтальные каналы работают с твитерами, а тыловые – с мидбасами (раньше было наоборот).

В сетевом режиме ФНЧ сабвуферных каналов перестраивается в том же диапазоне, но крутизна 6 дБ/окт. исчезла – по большому счёту, сабвуферу это значение просто незачем. Мидбас получает полосовой фильтр (ФВЧ 25 – 250 Гц, ФНЧ 1,25 – 12,5 кГц), доступны все значения крутизны от 6 до 24 дБ/окт. в любых сочетаниях, вплоть до отключения одного из фильтров. ФВЧ твитера неотключаемый, перестраивается в том же диапазоне 1,25-12,5 кГц и с теми же значениями крутизны. На графике показаны частные случаи, по умолчанию же предлагаются частоты раздела 100 Гц и 8 кГц, с крутизной 18 дБ/окт. для сабвуфера и 12 дБ/окт. для остальных

ЛИЧНЫЙ ОПЫТ

Прослушивание велось в стандартном режиме с линейных выходов через приличный домашний тракт на акустические системы и на профессиональные наушники. Для оценки применялись как студийные, так и концертные фонограммы различных музыкальных жанров. Качество звучания традиционно великолепное, при нейтральных настройках чистое, динамичное и без искусственных добавок, без крикливости и излишнего звона. Для проверки Dynamic Bass Enhancer были использованы малогабаритные АС с врождённой склонностью к перегрузкам на НЧ. Результат откровенно поразил – сочный, мягкий бас без каких-либо «искусственных» признаков, так что эта функция не будет лишней даже при солидной басовитой акустике.

Advanced Sound Retriever безусловно полезен для сжатых файлов, эквалайзер работает великолепно, пресеты оправдывают свои названия. Особенно удобна ручная настройка эквалайзера через приложение Pioneer Smart Sync. Функция «экспресс-настройки» временных задержек работает великолепно, проверено при несимметричной посадке слушателя.

МЁД & ДЁГОТЬ

Аккуратный и скромный на первый взгляд аппарат скрывает в себе развитый процессорный тракт с действительно полезными функциями обработки звукового сигнала. Система настроек очень дружественна к пользователю, в ней есть и «домашние заготовки» временных задержек с коррекцией уровней. В целом пределы регулировки фильтров покрывают все разумные (и даже неразумные) потребности при обустройстве двухполосного поканального фронта с сабвуфером, как с усилителями, так и без.

На качественных записях аппарат играет великолепно, воспроизведение файлов со смартфона по каналу Bluetooth практически неотличимо от USB-подключения благодаря Advanced Sound Retriever Air. Вызов установленной на смартфоне навигационной программы с панели ресивера происходит быстро. При работе с приложением Pioneer Smart Sync процессы настройки и управления становятся наглядными и удобными.

И, наконец, караоке. Широкие пределы регулировки чувствительности позволяют использовать для пения практически любой динамический микрофон, и при правильной настройке вокал звучит хорошо. Особенно, если есть вокальные данные…

http://www.автозвук.рф

Автор: Алексей БЕРЕЖКОВ

25 Дек 2018

PIONEER PL-510 Service Manual скачать, схемы, eeprom, информация по ремонту для электронщиков

ПИОНЕР PL-510

Если вы застряли в ремонте неисправного устройства

загрузите

эту информацию по ремонту для помощи. Смотри ниже.
Удачи в ремонте!

Пожалуйста, не предлагайте скачанный файл для продажи, только используйте его в личных целях!

Ищете аналогичный мануал для пионера?

Предварительный просмотр документа [1-я страница]

Превью PIONEER PL-510 [1-я страница]
Нажмите на ссылку для бесплатной загрузки!

Предварительный просмотр документа [2-я страница]

Превью PIONEER PL-510 [2-я страница]
Нажмите на ссылку для бесплатной загрузки!

Пожалуйста, поставьте галочку ниже, чтобы получить ссылку для скачивания:

Внимание!
Если вы не разбираетесь в электронике, не пытайтесь ремонтировать!
Вы можете получить смертельный удар током ! Вместо этого обратитесь в ближайший сервисный центр!

Примечание! Чтобы открыть загруженные файлы, вам понадобится Acrobat Reader или аналогичная программа для чтения PDF-файлов. Кроме того, некоторые файлы заархивированы,
, поэтому вам понадобится WinZip или WinRar, чтобы открыть эти файлы. Также некоторые файлы имеют формат djvu, поэтому для их открытия вам понадобится программа просмотра djvu.
Эти бесплатные программы можно найти на этой странице: необходимые программы
Если вы используете Opera, вам необходимо отключить функцию Opera Turbo для загрузки файла!
Если вы не можете загрузить этот файл, попробуйте его в браузере CHROME или FIREFOX.

Переведите эту страницу:

Актуальные АУДИО темы форума:

Pioneer CT9R mechanika rajz

Üdv. Keresem a fenti deck mechanikájának a robbantott rajzát, ha megvan valakinek, legyen szíves küldje el. Hibája, аз egyik irányban nem emeli fel fejszerelvényt teljesen. Аттила

Pioneer vsx-321 erősítő nem ad hangot a subwoofer kimeneten

Sziasztok! A címbeli 5.1 erősítő сабвуфер kimeneten nem ad ki hangot. A bemenetről a sztereo jel eljut az R2A15218FP hangprocesszorba, onnan pedig A/D konvertálás és matrixolás után megy az erősítőpanelen keresztül hangfalkimenetre. Elképzelhető, hogy a hangprocesszor сабвуфер kimenete rossz ugy, hogy a többi 5 kimenete kifogástalanul és tisztán szól? Amúgy a szerviz manuálja letölthető a netről. Minden segítséget köszönok.

Pioneer VSX 531 nincs повесить

Üdv mindenkinek!

A fenti házimozi erősítő javításával kapcsolatban szeretnék segítséget kerni.
A hibajelenség: látszólag minden működik, de nincs повесить.
Hibakeresés Során Megállapítottam Hardveresen Az Eszköz Valószínűleg Rendben Van, Viszont A Bemeneteket Választó, Hangerőt álytító IC (IC1009: BD347S2Ks2) Az -McU -TORATROON). Ez hangerőt állítva sem változik. Gyari visszaallítás után — это ugyanez a helyzet.
Valaki talákozott már hasonló problémával?

PIONEER A-717 MKII ERŐSÍTŐ PHONO BENENETRŐL AZ EGYIK CSATORNA NEM MŰKÖDIK

Объединить в коллекцию! Van a családban egy, fent említett erősítő. A probléma аз vele, hogy a lemezjátszó bemenetről az egyik csatorna nem működik. Szép szimmetrikus felépítésű панель, это két csatornát jól összelehet hasonlitani. С другой стороны IC Hibasodott большой, мелкий и тип M5220P. Már probáltam keresni, де első nekifutásra nem jártam sikerrel. A kérdésem tulajdonképpen az lenne, valaki nem tud-e egy beszerzési forrást, vagy véletlenül nem lapul-e a fiók mélyén kihasználatlanul egy ilyen IC? Előre является köszönöm a segítséget! Жолт

Similar manuals:

PIONEER CDJ-2000-NSX2 RRV4646 MULTI PLAYER 2016 SM
PIONEER CDJ-2000NXS2 RRV4645
PIONEER CDJ-2000NXS2 RRV4646 SM
PIONEER CDJ-2000NXS RRV4356 DJ MULTI PLAYER
PIONEER CDJ-2000 RRV4163

If вы хотите присоединиться к нам и получить помощь в ремонте войдите или зарегистрируйтесь, выполнив простой электрический тест
или напишите свой вопрос на доску объявлений без регистрации.
В форум можно писать на английском языке (не только на венгерском)!

---

Уменьшение электронных отходов

Стереоусилитель SA-510 Усилитель/микшер Pioneer Corporation;

Корпорация Пионер; Токио

Данные

Форум

Фотографии

Коллекции

• Страна
• Япония

• Производитель/торговая марка
• Корпорация Пионер; Токио

• Год
• 1980/1981

• Категория
• Аудиоусилитель или микшер

• Radiomuseum. org ID
• 193620

• Изображение
• Схемы

Корпорация Пионер; Стереоусилитель SA-510 (1)
Корпорация Пионер; Стереоусилитель SA-510 (1)
Корпорация Пионер; Стереоусилитель SA-510 (2)
Корпорация Пионер; Стереоусилитель SA-510 (2)
Корпорация Пионер; Стереоусилитель SA-510 (2)
Корпорация Пионер; Стереоусилитель SA-510 (2)
Корпорация Пионер; Стереоусилитель SA-510 (2)
Корпорация Пионер; Стереоусилитель SA-510 (1)
Корпорация Пионер; Стереоусилитель SA-510 (1)
Корпорация Пионер; Стереоусилитель SA-510 (1)
Корпорация Пионер; Стереоусилитель SA-510 (1)

 Технические характеристики

• Количество транзисторов
• 26

• Полупроводники

• Основной принцип
• Аудио усилитель

• Волновые ленты
• — без

• Детали
• Аппаратура Hi-Fi

• Тип питания и напряжение
• Источник переменного тока (AC) / 110; 120; 220; 240 Вольт

• Громкоговоритель
• — Для этой модели требуются внешние динамики.

• Выход питания
• 60 Вт (без искажений)

• Материал
• Металлический кейс

• с Radiomuseum.org
• Модель: Стереоусилитель SA-510 — Pioneer Corporation; Токио

• Форма
• Книжная полка.

• Размеры (ШВГ)
• 420 x 94 x 347 мм / 16,5 x 3,7 x 13,7 дюйма

• Примечания

• Интегральный стереоусилитель Hi-Fi в металлическом корпусе с длительной выходной мощностью 30 Вт на канал при сопротивлении 8 Ом. С флуоресцентным измерителем мощности, поворотными регуляторами громкости, баланса, низких и высоких частот, поворотным селектором функций (тюнер, фонокорректор, магнитофон 1, дополнительный), переключателями Tape2, громкости и дозвукового фильтра, поворотным переключателем громкоговорителей (Выкл. , A, B) и разъем для наушников. На задней панели разъемы RCA phono для входа Phono, Tuner и Aux, для входа/выхода Tape1 и Tape2, клеммы для 2 пар динамиков (A, B) и 3 розетки переменного тока (кроме YP), 2 коммутируемых и 1 некоммутируемая.

  Спецификация
  Секция усилителя
  Непрерывная выходная мощность	30 Вт на канал при сопротивлении 8 Ом от 20 Гц до 20 000 Гц с коэффициентом нелинейных искажений не более 0,03 %
  Суммарные гармонические искажения (20–20 000 Гц, 8 Ом, от AUX) 15 Вт на выходную мощность канала	Не более 0,02%
  Интермодуляционные искажения  непрерывная номинальная выходная мощность  15 Вт на канал выходной мощности	Не более 0,03% Не более 0,02%
  Коэффициент демпфирования (20–20 000 Гц, 8 Ом)	40
  Вход (чувствительность/импеданс)
  ФОНО ТЮНЕР ВСПОМОГАТЕЛЬНЫЙ ВОСПРОИЗВЕДЕНИЕ ЛЕНТЫ 1, 2	2,5 мВ/50 кОм 150 мВ/50 кОм 150 мВ/50 кОм 150 мВ/50 кОм
  Выход (уровень)
  TAPE REC 1, 2 Динамик	150 мВ А, В, ВЫКЛ
  Частотная характеристика
  PHONO (RIAA Equalization)  TUNER, AUX, TAPE PLAY 1, 2	от 20 Гц до 20 000 Гц ±0,3 дБ от 10 Гц до 60 000 Гц ±3 дБ
  Дозвуковой фильтр	15 Гц (-6 дБ/окт)
  Фон и шум  (IHF, короткое замыкание, сеть A)
  PHONO ТЮНЕР, AUX, TAPE PLAY 1, 2	82 дБ 100 дБ
  Фон и шум (DIN, непрерывная мощность/50 мВт)
  PHONO ТЮНЕР, AUX, TAPE PLAY 1, 2	68 дБ/58 дБ 85 дБ/60 дБ

  Версии/Требования к питанию

  КУ США	120 В переменного тока, 60 Гц
  S     Общий экспорт	110 В, 120 В, 220 В и 240 В переменного тока, 50/60 Гц (с переключателем напряжения)
  S/G Армия США	110 В, 120 В, 220 В и 240 В переменного тока, 50/60 Гц (с переключателем напряжения)
  HE Европа	220 В переменного тока, 50/60 Гц
  HB Великобритания	240 В перем. тока, 50/60 Гц
  YP Австралия	240 В перем. тока, 50/60 Гц

  Потребляемая мощность: 220 Вт (HE, HB, YP), 85 Вт (S/G, S), 80 Вт (KU)

• Масса нетто (2,2 фунта = 1 кг)
• 6 кг / 13 фунтов 3,5 унции (13,216 фунтов)

• Упоминается в
• Дискотека HiFi, Anno XXI, n. 208-209, Агосто-Сентембре 1980, Италия

• Литература/Схемы (1)
• — — Литература производителя (каталог Pioneer Hi-Fi Stereo 1980/81)

• Литература/Схемы (2)
• — — Литература производителя (Инструкция по эксплуатации Pioneer SA-510)

• Литература/Схемы (3)
• — — Литература производителей (Руководство по обслуживанию Pioneer SA-510 от апреля 1980 г.
