Планарная микросхема: история развития, типы и применение в современной электронике

Как появились первые микросхемы. Какие бывают типы корпусов микросхем. Где применяются интегральные схемы в наши дни. Каковы перспективы развития микроэлектроники.

История создания и эволюция микросхем

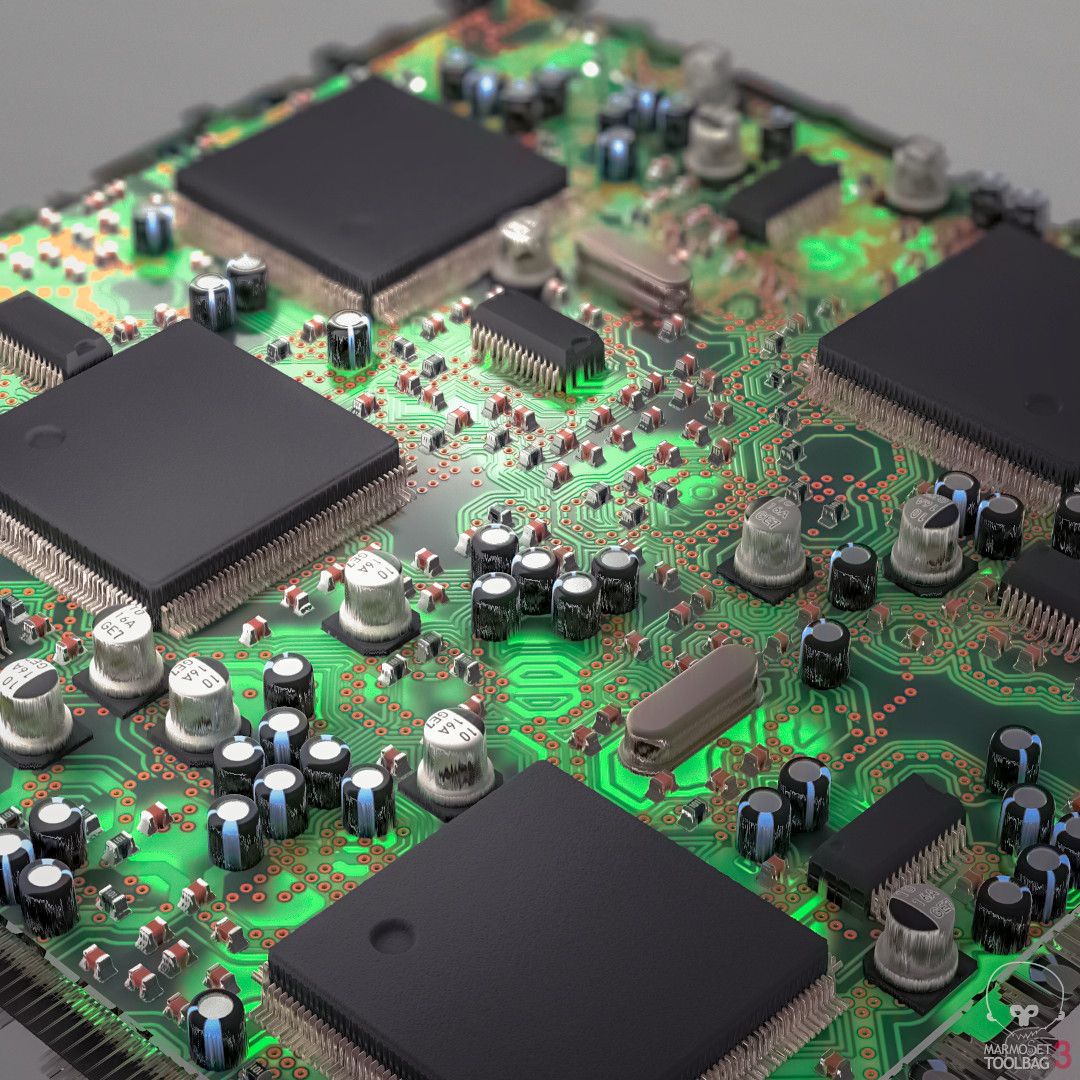

Микросхема представляет собой миниатюрный электронный блок, в корпусе которого размещены различные радиоэлектронные компоненты — транзисторы, резисторы, диоды и другие элементы. Количество компонентов в одной микросхеме может варьироваться от десятков до сотен тысяч.

Первый прототип микросхемы был создан американским инженером Джеком Килби в 1958 году. Это устройство было собрано на германиевой пластине с подвешенными проволочными соединениями между компонентами. Несмотря на громоздкий вид, оно успешно работало, преобразуя постоянный ток в переменный.

Как развивалась микроэлектроника в последующие десятилетия?

• 1960-е годы — появление первых коммерческих интегральных схем
• 1970-е — создание микропроцессоров
• 1980-е — начало массового производства персональных компьютеров
• 1990-е — развитие мобильной связи и портативной электроники
• 2000-е — миниатюризация и повышение производительности микросхем

За свое изобретение Джек Килби был удостоен Нобелевской премии по физике в 2000 году. Современные микросхемы стали неотъемлемой частью практически всей электронной техники.

Основные типы и классификация микросхем

Существует несколько способов классификации интегральных микросхем. По технологии изготовления выделяют следующие основные типы:

• Полупроводниковые (монолитные)
• Гибридные
• Пленочные
• Совмещенные

Какие бывают микросхемы по типу обрабатываемого сигнала?

Цифровые микросхемы

Обрабатывают дискретные сигналы. К ним относятся:

• Микропроцессоры
• Микроконтроллеры
• Память (RAM, ROM)
• Логические элементы
• Регистры и счетчики

Аналоговые микросхемы

Работают с непрерывными сигналами. Примеры:

• Операционные усилители
• Компараторы
• Стабилизаторы напряжения
• Генераторы сигналов
• Аналоговые датчики

Аналогово-цифровые микросхемы

Совмещают функции обработки аналоговых и цифровых сигналов:

• АЦП и ЦАП
• Модуляторы/демодуляторы
• Кодеки
• Трансиверы

Корпуса микросхем: основные типы и особенности

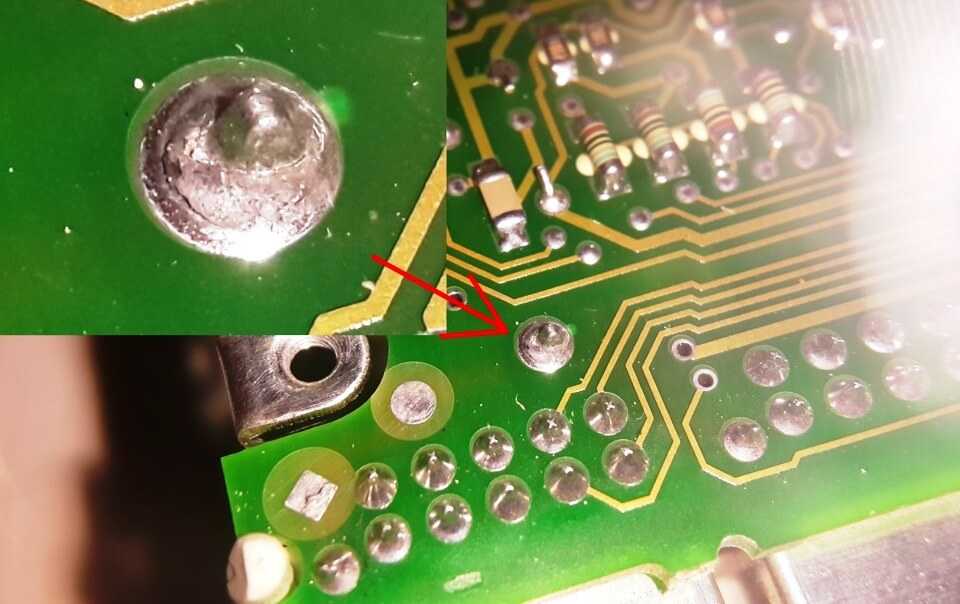

Корпус микросхемы выполняет защитную и коммутационную функции. От типа корпуса зависят габариты, способ монтажа и условия эксплуатации микросхемы. Какие бывают основные виды корпусов?

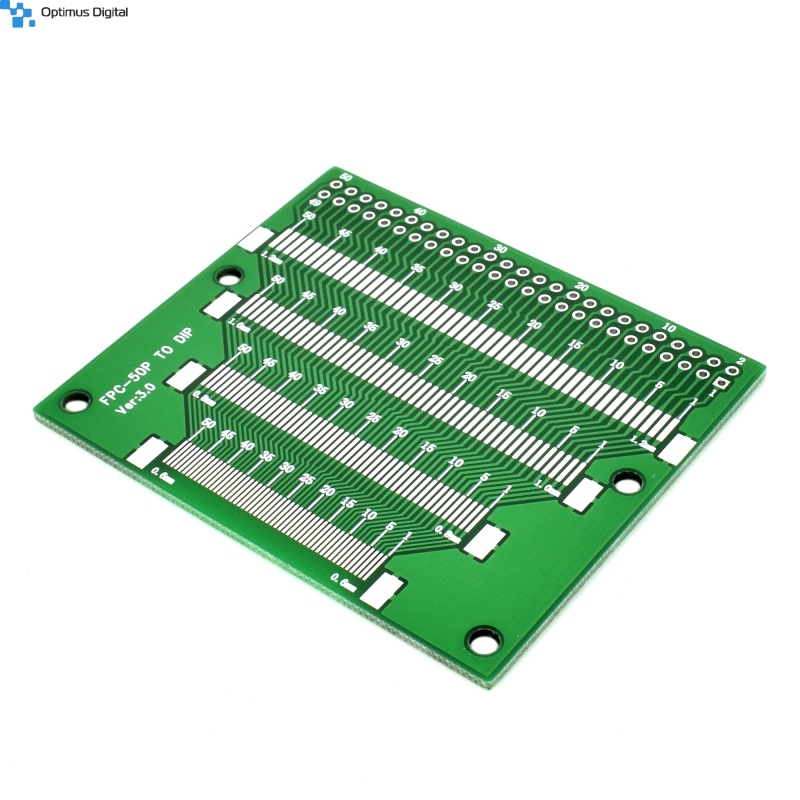

DIP (Dual In-line Package)

Прямоугольный корпус с двумя рядами выводов по длинным сторонам. Широко применяется в радиолюбительской практике благодаря удобству монтажа.

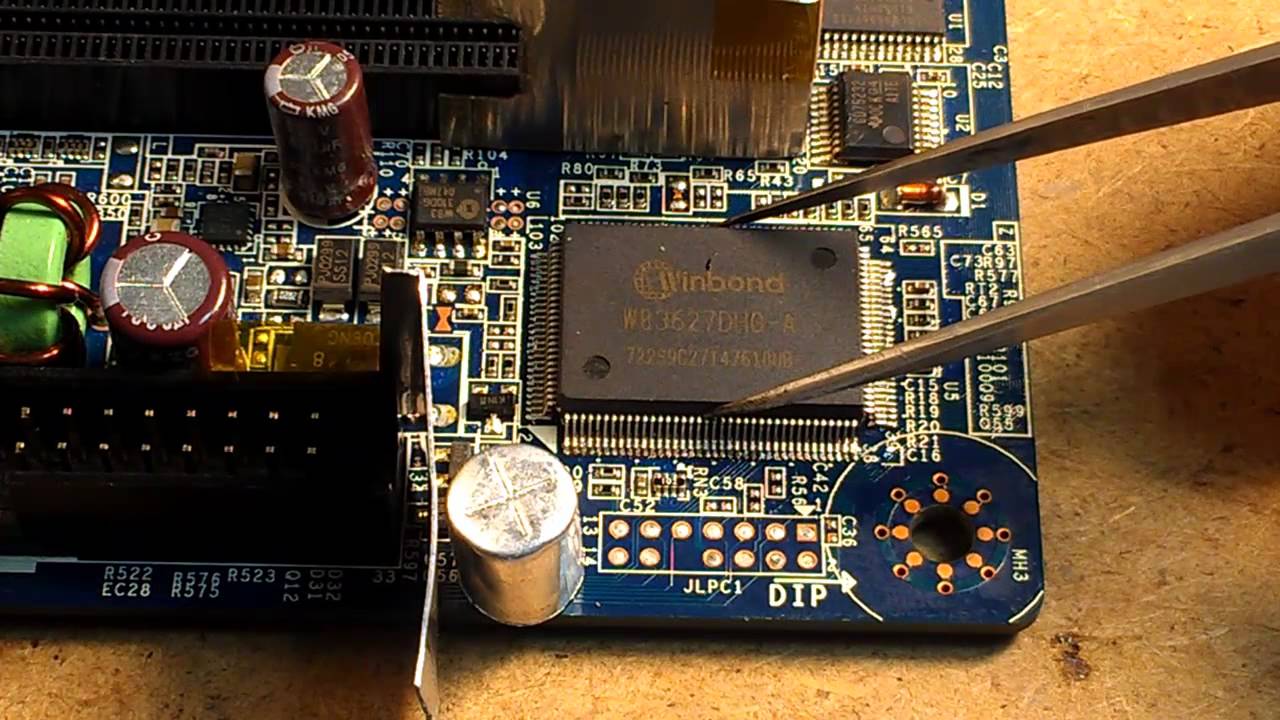

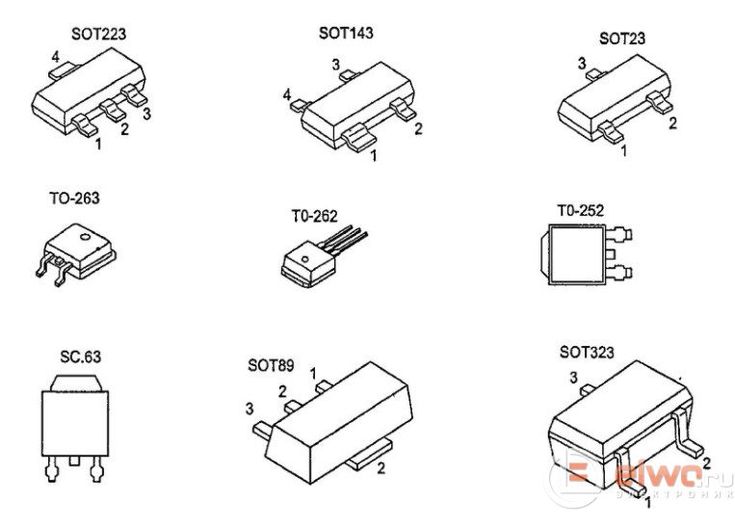

SMD-корпуса

Предназначены для поверхностного монтажа. Основные разновидности:

• SOIC (Small Outline Integrated Circuit)
• TSOP (Thin Small Outline Package)
• QFP (Quad Flat Package)
• BGA (Ball Grid Array)

Керамические корпуса

Обеспечивают повышенную термостойкость и герметичность. Применяются в военной и аэрокосмической технике.

Бескорпусные кристаллы

Используются для создания многокристальных модулей с высокой плотностью компоновки.

Выбор типа корпуса зависит от назначения устройства, условий эксплуатации и технологии производства.

Применение микросхем в современной электронике

Интегральные микросхемы стали неотъемлемой частью большинства электронных устройств. В каких областях они наиболее широко применяются?

Вычислительная техника

Микропроцессоры, чипсеты, память и другие компоненты компьютеров и мобильных устройств.

Телекоммуникации

Микросхемы для обработки сигналов в сотовых телефонах, маршрутизаторах, модемах.

Бытовая электроника

Микроконтроллеры и специализированные ИС в телевизорах, аудиотехнике, бытовых приборах.

Автомобильная электроника

Системы управления двигателем, безопасности, навигации и мультимедиа.

Промышленная автоматика

Программируемые логические контроллеры, преобразователи частоты, датчики.

Медицинское оборудование

Диагностические приборы, системы мониторинга, имплантируемые устройства.

Микросхемы также широко используются в военной, аэрокосмической и других высокотехнологичных отраслях.

Технологии производства современных микросхем

Производство интегральных микросхем — сложный многоэтапный процесс, требующий использования передовых технологий. Какие основные этапы включает изготовление микросхем?

1. Проектирование топологии микросхемы
2. Подготовка кремниевой подложки
3. Формирование структур на поверхности пластины (фотолитография, легирование, травление)
4. Создание межсоединений
5. Тестирование на пластине
6. Резка пластины на отдельные кристаллы
7. Корпусирование и финальное тестирование

Какие ключевые технологии определяют уровень развития микроэлектроники?

• Проектные нормы (минимальные размеры элементов)
• Диаметр кремниевых пластин
• Методы литографии (фотолитография, электронно-лучевая, рентгеновская)
• Материалы (кремний, арсенид галлия, нитрид галлия)
• 3D-интеграция кристаллов

Современные передовые микросхемы производятся по 5-нм технологическому процессу. Ведутся разработки 3-нм и 2-нм техпроцессов.

Перспективы развития микроэлектроники

Микроэлектроника продолжает стремительно развиваться. Какие основные тенденции определяют будущее этой отрасли?

Дальнейшая миниатюризация

Уменьшение размеров транзисторов позволяет повысить производительность и снизить энергопотребление микросхем. Ожидается переход к суб-нанометровым техпроцессам.

Новые материалы и структуры

Исследуются возможности применения графена, углеродных нанотрубок, двумерных полупроводников для создания электронных компонентов.

Трехмерная интеграция

Вертикальное расположение кристаллов и межсоединений позволяет существенно повысить плотность компоновки элементов.

Нейроморфные вычисления

Разрабатываются микросхемы, имитирующие работу нейронных сетей мозга для эффективного решения задач искусственного интеллекта.

Квантовые вычисления

Создание квантовых процессоров открывает возможности для решения сложных вычислительных задач в криптографии, моделировании и других областях.

Развитие микроэлектроники играет ключевую роль в цифровизации экономики и общества, открывая новые возможности в области искусственного интеллекта, интернета вещей и других перспективных направлений.

Влияние микроэлектроники на развитие современных технологий

Достижения в области микроэлектроники оказывают значительное влияние на многие сферы науки и техники. Как развитие микросхем способствует прогрессу в других областях?

Информационные технологии

Повышение производительности процессоров и объемов памяти обеспечивает развитие облачных вычислений, больших данных, машинного обучения.

Телекоммуникации

Совершенствование микросхем позволяет увеличивать скорость и качество передачи данных в сетях связи, в том числе мобильных (5G, 6G).

Робототехника

Миниатюризация электронных компонентов способствует созданию более компактных и функциональных роботов для различных применений.

Медицина

Развитие микроэлектроники обеспечивает прогресс в области диагностического оборудования, имплантируемых устройств, систем мониторинга здоровья.

Энергетика

Совершенствование микросхем управления способствует повышению эффективности преобразования и распределения энергии, развитию альтернативной энергетики.

Таким образом, микроэлектроника остается одним из ключевых драйверов научно-технического прогресса, обеспечивая развитие многих перспективных направлений.
