Для того чтобы правильно использовать блоки плавного включения ЛК необходимо использовать специальные электросхемы. Благодаря таким схемам можно легко понять, как работает данный прибор и устроен изнутри, а также как его необходимо эксплуатировать.

Схема плавного включения лампы накаливания

Обычно при подключении такого устройства специалисты пользуются наиболее простым и лёгким вариантом схемы. Иногда используют специальную схему с внедрением симистеров. Также, кроме блоков данного вида можно брать полевые транзисторы, которые работают аналогично приборам плавного включения.

Вторая схема плавного включения ламп накаливания

Также того чтобы можно было контролировать напряжение в приборе плавного включения можно использовать автоматические приборы.

Что собой представляет тиристорная схема

Тиристорную схему специалисты рекомендуют использовать для повторения. Состоит она из обычных элементов, которые можно найти в каждом доме. Такую схему можно легко сделать в домашних условиях своими руками.

Тиристорная схема плавного включения лампы

Цепь моста выпрямления (рис. VD1, VD2, VD3, VD4) использует лампочку (рис. EL1) как нагрузку и токоограничитель. Плечи выпрямителя оснащены тиристором (рис. VS1) и сдвигающейся цепью (рис. R1, R2 и C1). Также диодный мост устанавливается за счёт спецификации работы прибора тиристора.

После того как напряжение подаётся на схему, электроток начинает идти через спираль накала и поступает на мост, а затем посредством резистора осуществляется зарядка электролита. Когда достигается предел напряжения открытия тиристора, он начинает открываться и тогда через него проходит ток от лампочки. В результате этого вольфрамовая нить разогревается постепенно и плавно. Период ее разогрева будет зависеть от ёмкости находящегося в схеме устройства конденсатора и резистора.

Чем примечательна симисторная

Такая схема имеет меньшее количество деталей за счёт применения симистора (рис. VS1), который служит силовым ключом.

Симисторная схема плавного включенияламп

Такой элемент, как дроссель (рис. L1), который предназначен для удаления различных помех, появляющихся во время открытия силового ключа, разрешено убрать из общей цепи. (рис. R1)Резистор является ограничителем тока, который поступает на главный электрод (рис. VS1). Цепь, которая задаёт время, исполнена на резисторе (рис. R2) и ёмкости (рис. С1), питающимися посредством диода (рис. VD1). Данная схема работает также как и предыдущая. Когда конденсатор заряжается до уровня напряжения открытия симистора, он начинает открываться, а затем через него и лампочку поступает электрический ток.

Схема плавного включения ламп накаливания

На фотографии внизу мы можем увидеть симисторный регулятор. Такое устройство кроме регулировки мощности в нагрузке, также осуществляет плавное поступление электротока на лампочку, когда её включают.

Устройство плавного включения ламп накаливания

Схема работы блока на специализированной микросхеме

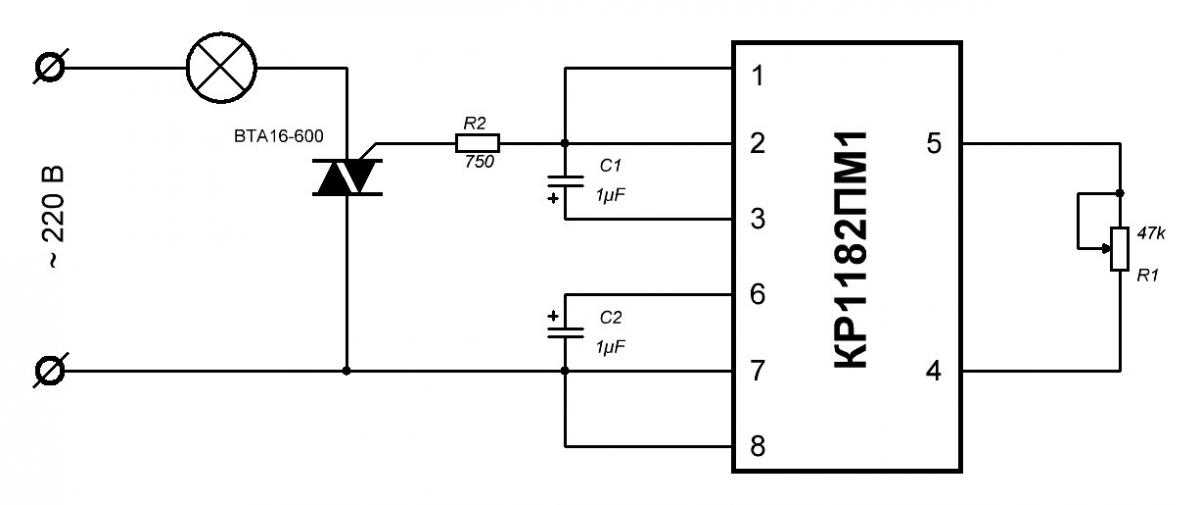

Микросхема типа кр1182пм1 была специально создана специалистами для построения различных фазовых регуляторов.

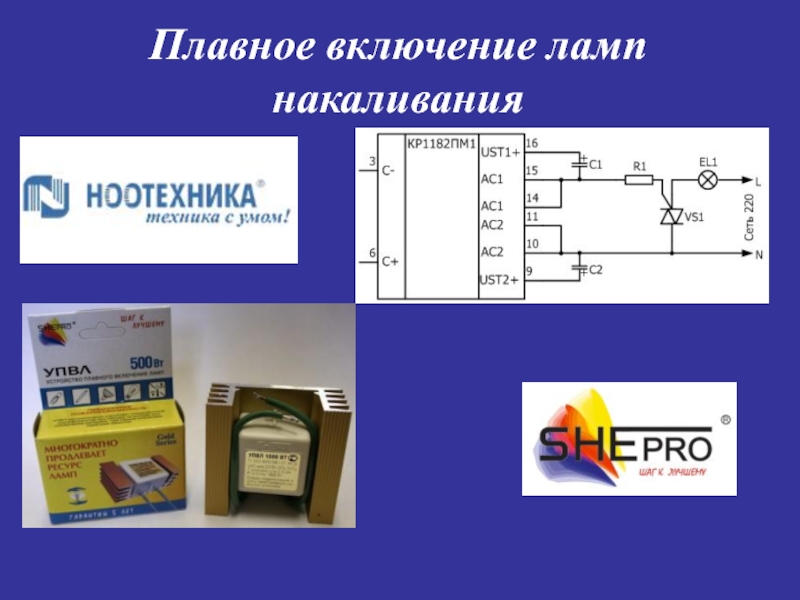

Схема плавного включения на специализированной микросхеме

В этом случае происходит так, что с помощью самой микросхемы происходит регулирование напряжения на источнике, который обладает мощностью до 150 ватт. А если понадобится управлять более сильной системой нагрузки и десятками осветительных приборов одновременно, то в управленческую цепь просто включается дополнительно силовой симистр. На рисунке внизу мы можем увидеть, как это происходит.

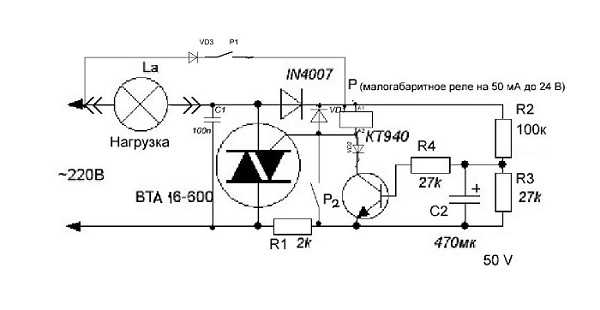

Схема плавного включения с силовым симистром

Применение блоков плавного включения не заканчивается только на обычных лампах, так как специалисты рекомендуют использовать их вместе с галогеновыми лампами, мощностью в 220 В.

Важно знать! С люминесцентными и LED лампами (светодиодными) такие блоки устанавливать нельзя. Это связано с тем, что здесь присутствует различная техника разработки схем, а также принцип действия и присутствие у каждого осветительного прибора своего источника размеренного нагрева для люминесцентных ламп или нет потребности в таком регулировании ламп LED

Перспективы использования ламп

Традиционные лампочки, которые запрещены сегодня к использованию во многих странах, могут вернуться на рынок благодаря технологическому прорыву. Лампы накаливания, разработанные Томасом Эдисоном, дают освещение путем нагревания тонкой вольфрамовой нити до температуры 2700 градусов по Цельсию. Эта раскаленная проволока излучает энергию, известную как излучение черного тела, которая представляет очень широкий спектр света, обеспечивает не просто теплый свет, но и максимально точное воспроизведение всех известных цветов мироздания. Однако они всегда страдали от одной серьезной проблемы: более 95 % энергии, которая поступает в них, тратится впустую в виде тепловой энергии.

Теперь исследователи из Массачусетского технологического института и Университета Пердью, нашли способ вернуть их былую популярность и обещают создать новые лампы MIT с эффективностью светодиода. Она будет работать путем размещения нано-зеркал вокруг обычного элемента, которые будут возвращать потраченное впустую тепло обратно для получения света в диапазоне эффективности светодиодных и флуоресцентных светильников.

Элемент лампы окружен системой нано-фотонных зеркал с холодной стороны, которые пропускают видимый свет. Но отражают тепло от инфракрасного излучения. Это тепло затем поглощается ее элементом, заставляя излучать больше света. Этот оригинальный трюк очень простой и жизнеспособный. Вольфрамовый элемент тоже был изменен – MIT использует ленту вместо нити, что лучше для поглощения отраженного тепла. Эксперимент, который выполнили физики Огнин Илик, Марин Сольячич и Джон Джоаннопулос, уже сумел утроить ее эффективность до 6,6 %.

Ученые уверены, что могут достичь 40 % эффективности, которая находится на верхнем пределе возможности для любого источника света. Современные светодиоды пока достигают уровня 15 %.

Разновидности бытовых выключателей

Применяемых в современном домашнем интерьере выключателей разнообразное множество. Подробно с классификацией устройств управления светом знакомит одна из популярных статей, размещенных на нашем сайте.

При выборе домашнего выключателя уделяйте больше внимания не его дизайну, а функциональности, прочности креплений и надежности электрических контактов

По различию их функциональных возможностей выделяются следующие наиболее распространенные разновидности:

1. Выключатель одноклавишный – его миссия проста: «вкл/выкл».
2. Выключатель двухклавишный позволяет руководить одномоментно двумя независимыми цепями освещения.
3. Выключатель трехклавишный, соответственно, координирует работу в трех направлениях.
4. Выключатель-регулятор (диммер) не только включает-выключает, но и нажатием клавиши или поворотом круглой ручки, ее заменяющей, регулирует плавно яркость света ламп.
5. Выключатель с регулятором – двух-, трехклавишный выключатель, который ступенчато, переключением клавиш, управляет накалом всех лампочек одновременно.
6. Одинарный проходной выключатель. Единственной клавишей перекидывает фазу меж двух проводов. Если на один напряжение подается, то от другого отключается, и наоборот.
7. Перекрестный одинарный выключатель. Изменением положения клавиши синхронно меняет прямое подключение двух линий на перекрестное.
8. Сенсорный выключатель. Не имеет рычажков – он начинает и прекращает подачу электричества прикосновением пальцев к его поверхности.

Выключатель с датчиком движения зажигает светильник автоматически, реагируя на прохождение мимо человека.

Нюансы формирования скрутки

При скручивании двух проводов, их обнаженные концы складываются буквой «Х» так, чтобы пересечение находилось у начала изоляции. Затем кончики жил зажимаются пальцами и перекручиваются, сколько возможно. Далее процессу помогают плоскогубцами.

Таким же образом соединяются три провода и более. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами. Укороченной скрутке требуется меньше изоленты.

Чем больше длина очищенных хвостиков проводов, тем легче будет делать скрутки, и надежней получится контакт – а лишнее всегда можно подрезать

Изолента начинает накладываться с заводской изоляции проводов скрутки на ширину ленты. После прохода одним слоем до окончания оголенных хвостиков, делается еще пара оборотов, как бы заматывающих воздух. Эта «пустота» загибается обратно на скрутку – получается защищенный торец, и доматывается второй ряд с обязательным заходом на основную изоляцию жил.

Принцип действия

Внешне такой регулятор (его ещё называют диммер) выглядит очень просто, пользоваться им легко – вы крутите регулятор в одну сторону – напряжение повышается, лампа накаливания потихоньку разгорается; крутите в другую сторону – регулятор пропускает больше вольт, свет становится ещё ярче.

Главные детали в такой мини-конструкции чаще всего – это так называемые полупроводники, тиристор или симистор.

Рассмотрим несложную схему:

Резисторы R1 и R2. Между ними подключен динистор DB3. Когда напряжение на конденсаторе C1 доходит до предела открытия динистора, на симистор VS1 поступает импульс, и через него идёт ток на лампу.

Вторая схема регулятора напряжения для лампы накаливания. Схема сложней, менее популярна среди радиолюбителей и выглядит, например, так:

Питание из сети 220в по одному проводу поступает на предохранитель (на схеме FU1 5А), по второму на тиристоры VS1 и VS2. Резистор переменного напряжения и тока R2 регулирует выходной сигнал. Через диоды VD1 и VD2 сигнал поступает на электрод одного тиристора, и он становится открытым.

В первой схеме используется симистор, во второй два тиристора.

Конструкция и детали.

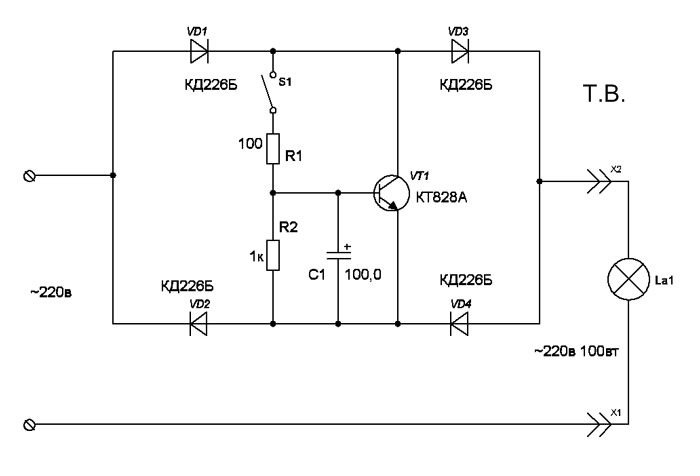

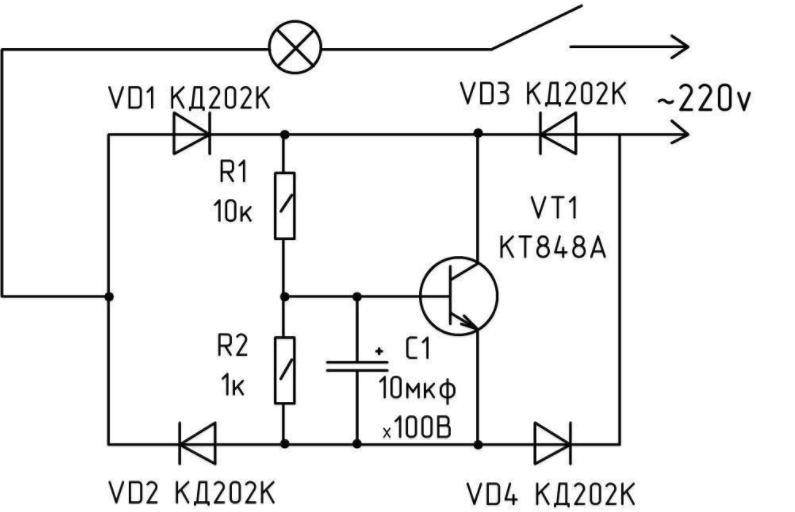

В первом варианте исполнения схемы запуска, она была собрана на круглой плате, диаметром 50 мм. Плата эта устанавливалась в круглую нишу самого выключателя под ним. Подсоединялась схема на место выключателя, а сам выключатель (его контакты) подсоединялись по схеме на место SA1. То есть сам выключатель исполнял свою же и роль — включал и выключал люстру. Двухамперный диодный мост от компьютерного БП (KBP206), и тиристор Т10-20-У2 установленные на плате без каких либо радиаторов, вот уже несколько лет исправно пашут на люстру, общей мощностью 300 Вт.

Вначале у меня стояли вместо моста просто четыре одноамперных диода, работали на пределе, два из которых потом пробились, ну и видно от них немного поджарилась плата.

Схема не имеет каких либо особо дефицитных деталей. Тиристоры здесь можно ставить любые, соответствующие только необходимой мощности (току) и напряжению, например ВТ-152, Т106-10-4 и др. Стабилитрон можно применить любой на 10-14 Вольт. Транзисторы так же можно ставить абсолютно любые, лишь бы соответствовали необходимой структуре. Я ставил КТ315 и КТ361, благо ещё имеется их запас.

Мощность схемы, ну и соответственно мощность коммутируемых галогенных ламп, зависит только от примененных в схеме диодного моста и тиристора.

Например, если применить диодный мост на 10 Ампер и тиристор ВТ-152 поставить на небольшой радиатор, то такой схемой запуска можно будет запускать нагрузку до 2-х кВатт, то есть четыре галогенных прожектора по 500 ватт, в несколько раз увеличив ресурс работы их галогенных ламп.
Падение напряжения на самой схеме запуска при выходе её на рабочий режим не превышает единиц Вольт, что абсолютно никак не отражается на яркости ламп, и мощность рассеиваемая на силовых элементах схемы, диодном мосту и тиристоре, будет минимальной.
В следующем варианте схема запуска собрана на плате, размером 40 на 40 мм. Эту плату так же свободно можно устанавливать в нишу обычного выключателя в квартире.

До мощности запускаемых ламп 300-500 Вт, ни тиристор, ни мост нет необходимости ставить на радиатор, так как мощность на них рассеивается только в момент запуска ламп и в момент их выключения.

Для запуска нескольких галогенных прожекторов, или галогенного прожектора с лампой мощностью 1000 Вт и более, тиристор и диодный мост нужно выбирать соответствующей мощности, и может быть потребуется установить на небольшой радиатор.
Схема запуска в этом случае подключается, как и было сказано выше, параллельно контактам пакетника, а в качестве выключателя прожекторов можно использовать любой малогабаритный выключатель, устанавливаемый в любое удобное место.Рисунок печатной платы в формате Sprint-Layout прилагается.Печатная плата.Используемая литература;
Д. Приймак. Сенсорный выключатель освещения // В помощь радиолюбителю выпуск 88, с.63.

Принципиальна схема устройства защиты

Схема УПВЛ состоит из следующего:

• DA₁ – регулятор фаз;
• С₁, С₂, С₃ – конденсаторы;
• VS₁ – симистор;
• R₁ – резистор;
• SA₁ – ключ;
• VS₁ – электрод;
• EL₁ – лампа;
• ВТА₁₂ – симистор.

Как же создается плавное включение света? DA₁ – тиристорная микросхема со схемой управления из С₁ и С₂, VS₁. R₁ ограничивает ток через VS₁. Устройство работает, когда SA₁ разомкнут, С₃ заряжается и запускает схему управления тиристорами. На выходе из него ток будет увеличиваться, пока не достигнет своего номинального значения. В EL₁ напряжение также растет медленно с 6 В до 230 В. Время до полного включения лампы зависит от С₃. При выключении SA₁, С₃ разряжается на R₂, а напряжение постепенно падает от 230 В до 0. Период полного погашения лампы прямо пропорционально зависит от значения R₂. С₄ и R₄ выполняют функцию защиты схемы от помех, а HL₁ и R₃ выполняют подсветку выключателя.

Значения С₃ мкФ и времени срабатывания EL₁:

• 47 мкФ – 1 сек;
• 100 мкф – 3 сек;
• 220 мкФ – 7 сек;
• 470 мкФ – 10 сек.

Принцип работы УПВЛ

Датчик блока позволяет нити разогреться до определенной температуры, поддерживая уровень напряжения, установленного пользователем (примерно 170 В). Работа лампы в щадящем режиме увеличивает ее срок службы. При этом устройство имеет существенный недостаток. При вышеуказанном напряжении освещение уменьшается примерно на две трети. Специалисты советуют устанавливать более мощные лампы в паре с УПВЛ, чтобы избежать этого нежелательного эффекта.

Защитное устройство обеспечивает плавное включение и выключение элемента за счет того, что напряжение подается постепенно за короткий период. Спираль осветительного прибора в начале пуска имеет сопротивление в 10 раз меньшее, поэтому ток для лампы в 100 Вт составляет примерно 8 А. Защитное действие выражается в том, что фазовый угол растет в период запуска, аналогично разогревается и ее спираль. Напряжение увеличивается в ней за доли секунды от 5 В до 230 В. Это позволяет сгладить скачок тока во время пуска.

Место установки защитного блока

Плавное включение света в квартире достигается при правильном выборе места установки. Защиту для каждого светильника устанавливают в зависимости от его места расположения. Если имеется техническая возможность, то лучше поместить его в полость под люстрой. Достоинство устройства – его компактность. Поэтому оно устанавливается в любом доступном месте рядом с осветительным прибором.

С блоком поставляется подробная инструкция. Поэтому его можно установить самостоятельно, не прибегая к услугам электрика. Если позволяет мощность УПВЛ – возможен монтаж для группы из нескольких ламп. В этом случае лучшее место размещения — распределительная коробка. Если в защитной схеме присутствует осветительный трансформатор для понижения мощности, то блок должен находиться первым по ходу тока. Напряжение 220 В должно первым поступать на него, а далее по цепи на всю сеть освещения.

При монтаже устройства плавного включения света необходимо придерживаться строгих правил:

1. Доступность для ремонта.
2. Запрещено заклеивать УПВЛ обоями, закрывать гипсокартоном и заделывать штукатуркой.

Пара ламп и один дроссель

  Обогрев теплицы: виды отопления, пошаговые рекомендации обустройства своими руками (20 Фото & Видео) +Отзывы

Схема с одним дросселем

Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:

Подсоединяем провод от держателя стартера к одному из разъемов источника света
Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе)

Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны
Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы
Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой
Раздвоенный второй конец этого провода подключаем к дросселю
Осталось подключить к следующему стартеру второй источник света

Подсоединяем провод в свободное отверстие гнезда второй лампы
Последним проводом соединяем противоположную сторону второго источника света к дросселю

Установочные работы

На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света.

Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:

1. Отключаем электроэнергию в квартире.
2. Устанавливаем монтажную коробку в углубление.
3. Закрепляем жилы в соответствующих клеммах корпуса.
4. Помещаем корпус в штробу.
5. Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
6. Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
7. Включаем электроэнергию и проверяем правильность электромонтажных работ.

Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.

Инструкция по правильной замене клавишного выключателя на светорегулятор

Похожие материалы:

• Что такое диммируемые светодиодные лампы
• Как отремонтировать диммер в домашних условиях
• Схема подключения двухклавишного выключателя

Предыстория.

Светодиодные лампы, которые сейчас появляются почти в каждом доме и учреждении, обещают нам экологичность и очень долгий срок службы, как бы большую экономию.
То есть, если старые добрые лампы накаливания служили нам, или должны были служить 1000 часов, то светодиодные должны работать не менее 20 тысяч часов – в 20 раз больше (отсюда и вытекает их высокая стоимость).

Но человечество напрасно разочаровалось в лампах накаливания. В их недолгом сроке службы виновата не технология, а заговор их же производителей.
Как известно из истории, первый сговор между производителями ламп накаливания состоялся в 1924 году. Они решили, что слишком хорошие лампы – это плохо. Лампа будет долго гореть, и новые будут реже покупать.
Поэтому было решено искусственно занизить срок их службы ещё в процессе изготовления. Уменьшили длину спирали, уменьшили диаметр подводящих медных проводников внутри колбы лампы, которые идут от держателей спирали до контактов патрона.
Всё, лампы стали работать с перекалом, часто перегорать от небольшого перепада напряжения, особенно в момент их включения. Очень часто даже перегорал тоненький медный проводник внутри лампы, а сама спираль умудрялась оставаться целой.
Этот заговор, в свою очередь, не только позволил бизнесменам продавать худший продукт, чтобы больше заработать, но и стал основой всей современной экономики потребления.
Поэтому я очень сильно сомневаюсь в том, что светодиодные лампы, как им положено, отработают свои 20 000 часов. Они так же «летят» ничуть не реже своих накальных собратьев, и если с экологией ещё понятно, то какой либо экономией тут и не пахнет.
Но вернёмся к лампам накаливания и к галогенным лампам.

Хорошо известно, что галогенные лампы и лампы накаливания в основном перегорают в момент их включения, когда нихромовая спираль находится в холодном состоянии и имеет наименьшее активное сопротивление. В этот момент через неё будет протекать максимальный ток, особенно тогда, когда включение лампы происходит на пике синусоидальной волны переменного напряжения.
Но можно намного продлить срок службы такой лампы, если нить накаливания разогревать постепенно, в течении нескольких секунд.

Удаление изоляции с проводки

Для снятия части внешней изоляции кабеля ВВГнг требуется нож. Он должен быть таким острым, что даже неопытный домашний мастер смог бы совершать уверенные надрезы.

Первый разрез делается от конца вдоль оболочки на 3-4 см. После этого одной рукой берутся за пучок высвободившихся оконечностей проводов, а второй – тянут за надрезанную рубашку. Далее она надрывается сама.

Глубина надрыва выполняется таковой, чтобы освобожденные хвостики проводов были максимальной длины, которую позволяют уложить разветвительная коробка, подрозетник или корпус осветительного прибора. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов.

Надорванная рубашка кабеля выворачивается наизнанку и аккуратно, дабы не повредить изоляцию проводов, обрезается вкруговую.

Жилы легче всего зачищаются, конечно, инструментом для удаления изоляции – стриппером или хотя бы кусачками-бокорезами с прорезями. При отсутствии оных так же, как и ранее используется нож. Допускается применение простых бокорезов. На крайний случай, употребляются кусающие кромки пассатижей.

Снимая с кабеля участок внешней оболочки

важно не порезать изоляцию проводов, а зачищая изоляцию проводов – не повредить металлическую поверхность жил. Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее

Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа

Легкими движениями инструмента по кругу неглубоко врезаются в изоляцию и стягивают ее. Главное, не прорезать металл проводника, иначе там, где повреждение, он обязательно обломится. Хорошо, ежели сразу, а не после монтажа.

Размер оголяемого участка определяется способом подключения. Когда это винтовые зажимы клемм коробки, выключателя, люстры или бра, может быть достаточно 0,5-1 см. Для скручивания с проводками светильника потребуется 2-3 см.

Если скрутки располагаются в разветвительной коробке, действует правило, чем больше, тем лучше, особенно без пайки или сварки. Обычно 3-5 см.

При использовании навинчивающихся изолирующих зажимов, зажимных клемм к длине зачистки подходят индивидуально.

Правильная установка выключателя

По исполнению выключатели бывают внутренней и наружной установки. Современные наружные выключатели подходят для крепления на любые поверхности без дополнительных изолирующих подставок. Выключатели внутренние прячутся в круглые гнезда в стене, оборудованные специальными стаканчиками, называемыми подрозетниками.

О том, как установить эту монтажную коробку в бетонную стену или в конструкцию из гипсокартона, подробно написано здесь. Советуем почитать предложенную статью перед началом работ.

Подрозетники – стандартный электромонтажный узел. Они используются также для оборудования розеток, потому так называются. «Подвыключательники» звучало бы не очень.

Правильным считается расположение выключателя, при котором включение происходит нажатием верхней части клавиши, выключение – нижней. Даже невысокорослому человеку это дает возможность отреагировать в экстренной ситуации и оперативно обесточить электроприбор ударом пальцев по клавише сверху вниз.

Располагайте выключатели на стенах так, чтобы их не нужно было «искать, шаря рукой в потемках», и ими легко могли пользоваться все члены семьи

При грамотном подключении на выключатель от разветвительной коробки приходит фазный провод. Прерывать цепь фазного провода, чтобы в отключенном состоянии светильник находился без напряжения – основная задача выключателя.

Следующая фото-подборка представляет процесс подключения наглядно:

Если позволяет конструкция прибора, внутри самого выключателя фазный провод подключается на верхние клеммы, а все отходящие жилы присоединяются к нижним контактам. Это правило применяется для обустройства всякой электроустановки.

Из-за конструктивных особенностей исключение из общих правил составляют проходные и перекрестные выключатели, о которых речь ниже.

Диммеры или светорегуляторы

Экономически выгодно и рационально использовать приборы, создающие плавное включение ламп, а также обеспечивающие процесс регулирования их степени яркости. Диммеры различных моделей могут:

• Задавать программы работы осветительных приборов;
• Плавно включать и выключать лампы;
• Управляться пультом, голосовыми командами или хлопками.

Приобретая данное устройство необходимо сразу определиться с выбором, чтобы знать какие требуются функции, и не покупать дорогостоящий прибор за большие деньги.

Перед установкой диммера необходимо определиться со способом и местом управления осветительными приборами. Для этого надо будет смонтировать электропроводку соответствующего вида.

Схемы подключения могут быть различной степени сложности. В любом случае вначале необходимо отключить напряжение с определённого участка.

На рисунке мы показали самую простую схему подключения. Здесь вместо простого выключателя можно сделать светорегулятор.

Схема подключения диммера в разры питания лампы

Прибор подключается в разрыв L— провода с фазой, а не N — нулевого. Между нулевкой и диммером находится осветительный прибор. Соединение с ним выходит последовательным.

Рисунок (Б) представляет схему с выключателем. Процесс подключения остаётся таким же, но здесь прибавляется простой выключатель. Его обычно устанавливают возле двери в определённый разрыв между фазой и самим диммером. Возле кровати находится светорегулятор, который позволяет управлять освещением лёжа. Когда человек выходит из помещения, свет выключается, а когда входит обратно осуществляется пуск лампы с такой же степенью яркости.

Для того чтобы управлять люстрой или другим осветительным прибором можно взять два диммера, которые будут находиться в разных углах помещения (рис.А). Между собой два прибора подключаются посредством распределительной коробки.

Схема управления лампой накаливания: а — с двумя диммерами, б — с двумя проходными выключателями и диммером

Благодаря такой системе подключения можно регулировать степень яркости с различных мест независимо друг от друга, но проводов надо будет монтировать больше.

Проходные выключатели используются для включения ламп с различных мест в помещении (рис.Б). Также при этом надо включить диммер, в противном случае светильники не будут реагировать на выключатели.

Характеристики диммеров:

• Диммер экономит электроэнергию всего лишь на 15%, а остальная часть используется регулятором.
• Приборы имеют большую степень чувствительности к увеличению температуры. Поэтому их нельзя эксплуатировать при температуре выше 27°С.
• Степень нагрузки не должна быть меньше 40 Вт, так как срок эксплуатации регулятора существенно снижается.
• Диммеры необходимо использовать только для тех видов устройств, которые рекомендуются производителем и написаны в паспорте.

Схемы подключения

Чтобы плавное зажигание лампочки было эффективным, необходима специальная электросхема. С ее помощью можно понять, как функционирует УПВЛ и каково его внутреннее строение.

Обычно при подсоединении такого прибора используют самые простые схемы на тиристорах. Несколько реже применяется специальная схема с интегрированным симистором. Кроме данных блоков можно использовать полевые транзисторы, которые функционируют аналогично устройствам постепенного включения.

Плавное включение ламп 220 В: схема на тиристоре

Тиристорная схема

Тиристорная схема проста и её нетрудно сделать самостоятельно.

Цепь выпрямительного моста использует лампу в качестве нагрузки и токоограничителя. На плечи выпрямителя устанавливают цепь сдвигающегося типа и тиристор. Установка диодного моста обуславливается спецификацией функционирования тиристора.

После подачи напряжения на схему ток начинает проходить сквозь нить накала и приходит на мост, а электролит тем временем заряжается при помощи резистора. Он начинает открываться при достижении предела напряжения тиристора, после чего сквозь него проходит ток от лампы. В итоге нить из вольфрама разогревается плавно. Время её разогрева напрямую зависит от ёмкости конденсатора и встроенного в схему резистора.

Плавное включение ламп 220 В: схема на симисторе

Прибор на симисторе

В данной схеме меньше компонентов, благодаря применению симистора в качестве силового ключа.

Дроссель, предназначающийся для ликвидации разнообразных помех при открытии силового ключа, из общей сети можно убрать. Поступающий на главный электрод ток ограничивается посредством резистора. Задающая время цепь реализована на ёмкости и резисторе, которые питаются с помощью диода.

Функционирует представленная схема аналогично предыдущей. Конденсатор открывается когда заряжается до величины напряжения открытия симистора, а после сквозь него ток поступает на лампу.

Схема на специализированной микросхеме

Микросхема кр1182пм1

Для создания регулятора плавного зажигания ламп можно использовать специальную микросхему маркировки кр1182пм1.

В такой конструкции сама микросхема выполняет регулировку напряжения на лампе с нитью накала мощностью до 150Вт. Для управления более высокой нагрузкой, большей численностью осветительных приборов синхронно в цепочку управления нужно включить вспомогательный силовой симистор.

Данные устройства способны плавно включать не только лампочки накаливания, но и галогеновые на 220 В. Фазовые регуляторы также устанавливают в электрический инструмент, они плавно запускают якорь мотора, в разы продлевая эксплуатационный срок приборов.

Схема и принцип ее работы

Рассмотрим один из наиболее простых вариантов схемы плавного включения и выключения светодиодов с управлением по плюсовому проводу. Помимо простоты исполнения, данная простейшая схема имеет высокую надежность и невысокую себестоимость. В начальный момент времени при подаче напряжения питания через резистор R2 начинает протекать ток, и заряжается конденсатор С1. Напряжение на конденсаторе не может измениться мгновенно, что способствует плавному открытию транзистора VT1. Нарастающий ток затвора (вывод 1) проходит через R1 и приводит к росту положительного потенциала на стоке полевого транзистора (вывод 2). В результате происходит плавное включение нагрузки из светодиодов.

В момент отключения питания происходит разрыв электрической цепи по «управляющему плюсу». Конденсатор начинает разряжаться, отдавая энергию резисторам R3 и R1. Скорость разряда определяется номиналом резистора R3. Чем больше его сопротивление, тем больше накопленной энергии уйдет в транзистор, а значит, дольше будет длиться процесс затухания.

Для возможности настройки времени полного включения и выключения нагрузки, в схему можно добавить подстроечные резисторы R4 и R5. При этом, для корректности работы, схему рекомендуется использовать с резисторами R2 и R3 небольшого номинала. Любую из схем можно самостоятельно собрать на плате небольшого размера.

Схема плавного пуска ламп накаливания 220в

Несмотря на популяризацию светодиодных ламп, их предшественники с нитью накала по-прежнему продолжают освещать миллионы домов, во многом благодаря более низкой розничной цене. В эту категорию можно отнести не только привычные по форме лампы накаливания, но и галогенные источники света с цоколем GU4 и GU5. Не секрет, что чаще всего лампочки с нитью накала перегорают в момент включения, когда спираль обладает наименьшим электрическим сопротивлением. Изменить ситуацию и продлить срок службы осветительного прибора поможет устройство плавного включения ламп накаливания УПВЛ. Задача УПВЛ состоит в постепенном увеличении напряжения на нагрузке, исключая резкие броски тока впервые доли секунд после включения. Организовать плавное включение света у себя в доме несложно.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Плавное включение ламп накаливания: обзор видов
• Плавное включение ламп накаливания
• Плавное включение ламп накаливания
• Схема для плавного включения ламп накаливания 220в
• 5 схем плавного включения ламп накаливания
• Схема плавного включения ламп накаливания

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Плавное включение ламп 220в

Плавное включение ламп накаливания: обзор видов

От чего зависит срок службы лампы накаливания? Конечно от условий эксплуатации, а если точнее от режимов работы. Дело в том, что при быстрой подаче напряжения, через наш обычный выключатель, напряжение поступает мгновенно, моментально меняется и температура нити накаливания лампы, от комнатной до нескольких сотен градусов.

Такие перепады не могут не сказаться на сроке службы нити и самой лампы. Поэтому нити часто перегорают именно в момент включения и лампу можно выбрасывать. Решением проблемы является постепенное, плавное включение ламп. Такое включение значительно продлит срок службы ламп накаливания. В данной статье мы предложим вашему вниманию пару схем, для плавного включения ламп накаливания.

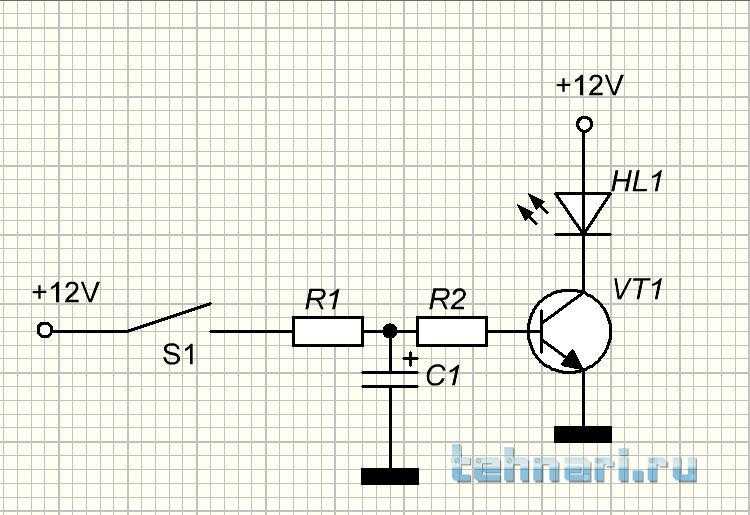

Первая схема не является регулируемой. В этой схеме происходит плавное повышение напряжение питание лампы до номинального, но регулирование напряжения невозможно. Алгоритм работы схемы следующий. При включении переменное напряжение поступает на диодный мостик, после диодного мостика имеем постоянное напряжение. Через сопротивление R1, напряжение поступает на управляющий контакт тиристора положительный потенциал.

По мере зарядки конденсатора, ток в его цепи уменьшается, соответственно в цепи управляющего контакта тиристора увеличивается. Тиристор открывается полностью, лампа начинает светится в полный накал. Минусом данной схемы плавного регулирования, является постепенное повышение напряжения при включении, но мгновенное отключение при выключении. Так как выключатель фактически ограничивает подачу напряжения в схему для управляющего тиристора мгновенно. Для изменения ситуации, достаточно перенести выключатель в цепь между диодным мостиком и резистором R1, на схеме это место выделено красным кругом.

При этом после выключения выключателя, конденсатор будет разряжаться на управляющий контакт тиристора и тиристор закроется постепенно, обеспечивая плавное гашение света ламп. Схема 1 Плавное включение лампы накаливания.

Многие из собиравших жаловались на моментальное включение лампы, без эффекта плавного розжига. Вторая схема имеет возможность регулировки поступающего напряжения на лампу накаливания. В принципе эта также первая схема за исключением того, что в ней применен переменный резистор вместо постоянного.

Принцип работы схемы тот же что и в предыдущей схеме. Напряжение регулируется в пределах примерно от до вольт. Многие из собиравших жаловались на маленький диапазон регулирования. В схемах возможно применение как отдельных диодов так и сборок диодных мостиков с пропускным током не менее 3 А. Применяемые резисторы мощностью не менее 0,25 Вт.

После подачи питания транзистор VT1 полностью открывается и переменное напряжение на правом выводе резистора R1 мало. По мере зарядки конденсатора С3 транзистор VT1 плавно закрывается, уменьшая протекающий ток в его цепи эмиттер-коллектор, при этом переменное напряжение на правом выводе R1 растёт и VS2 начинает кратковременно открываться — на пиках переменного напряжения — открывая и VS1, который так же кратковременно включает лампу в цепь. В момент, когда напряжение на выводах VS1 равно нулю переход через ноль переменного напряжения , VS1 полностью закрывается, то есть схема управляет не величиной напряжения на нагрузке, а временем, в течение которого нагрузка подключена к цепи.

Это аналог ШИМ-регулятора. Чем больше заряжается конденсатор C3, тем больше по времени открыт VS1 и, соответственно, больше по времени нагрузка подключена к сети В. Лампа, слегка помаргивая в начале процесса, плавно разгорается от 0 до полного накала за 10 секунд. Еще одна схема все с той же функцией плавного включения ламп, но где регулирование осуществляется за счет транзистора.

Принцип работы схемы повторяет аналогичные схемы выше, то есть когда на управляющем затворе появляется потенциал. Исключением является применение транзистора, в качестве управляющего радиоэлемента. Именно резисторы управляют процессом зарядки конденсатора, а после, когда он уже зарядился, он поддерживает потенциал для затвора. В итоге, процесс «розжига» лампы будет зависеть от сопротивления резисторов и от емкости конденсатора.

Меню сайта. Главная Коммуникации Электроника. Плавное включение ламп накаливания. Схема 2 плавного включения ламп накаливания с эффектом регулирования Вторая схема имеет возможность регулировки поступающего напряжения на лампу накаливания. Схема 2 Плавное регулируемое включение лампы накаливания Напряжение регулируется в пределах примерно от до вольт. Применение радиоэлементов в схеме плавного регулирования света В схемах возможно применение как отдельных диодов так и сборок диодных мостиков с пропускным током не менее 3 А.

Добавить комментарий. На какое напряжение конденсатор C1? За десяток миллисекунд. Это, конечно, лучше, чем ничего, но хуже, чем то, что нам нужно. Для верной работы схемы, то есть для плавного зажигания её, надо использовать либо полевой транзистор в схеме с постоянным напряжением питания, либо, в случае тиристора симис тора , переменное напряжение питания схемы. Именно в этой малюсенькой зонке и будет изменяться яркость лампы.

И знаете сколько времени это займёт? Офигенно миниатюрная схема выходит. Смехотворно, просто смехотворно! Исходя из того, что тиристор симист ор прибор ключевой, что произойдёт? Все дело в лампе, вернее в ее мощности. Надо подбирать управляющую цепочку для тиристора, вот и все. Это энергосберегающ ие или светодиодные лампы. Их регулировать практически невозможно, так как внутренние схемы стабилизации не дают работать схеме, обеспечивая сразу ступенчатое включение, либо отключение.

И вот в этой прослоечке и работает данная схема. При фазо-импульсном управлении мощность нагрузки может быть значительно увеличена, вплоть до нескольких киловатт. Никако го плавного включения нет Тиристор управляется вот и все. Причина в том, что сопротивление холодной спирали во много раз меньше чем в раскаленном, а ток соответственно больше.

Потому лампочки чаще перегорают именно в момент включения. Вообще -то индукционный ток зависит от индукции нагрузки, что само по себе логично. Чем более сильное магнитное поле образуется в первичный момент, тем сильнее потом будет влияние индукционного тока Ну короче, тут факторов много и так с бухты барахты не сказать, что от чего, а вещи это конечно взаимосвязанные : Фазо-импульсный это как?

Для этих целей лучше фазо-импульсный способ открывания тиристора, он и экономичный и регулирует от нуля До нуля не сбрасывает. Конденсатор не обязательно на В. Обновить список комментариев. Новые статьи: Почему в компьютерных блоках питания напряжения 3,5, 5 вольт и 12 вольт Формы с вычислениями JS код Как работает индикатор емкости батареи Duracell Метатег Viewport Millis для Arduino, — не тормозим, а наблюдаем по ходу действий Получение результата из формы по определенному условию JS код Бегущая строка на светодиодных индикаторах MAX видео.

Популярные теги Мангал Двери Светильник Люстра.

Плавное включение ламп накаливания

От чего зависит срок службы лампы накаливания? Конечно от условий эксплуатации, а если точнее от режимов работы. Дело в том, что при быстрой подаче напряжения, через наш обычный выключатель, напряжение поступает мгновенно, моментально меняется и температура нити накаливания лампы, от комнатной до нескольких сотен градусов. Такие перепады не могут не сказаться на сроке службы нити и самой лампы. Поэтому нити часто перегорают именно в момент включения и лампу можно выбрасывать.

Устройства позволяют повысить срок службы ламп накаливания Видео плавного включения ламп накаливания (по первой схеме).

Плавное включение ламп накаливания

Каждый рациональный хозяин стремиться к тому, чтобы максимально сэкономить электрическую энергию. В данном случае, можно говорить о бережном отношении к электрической технике. К примеру, при неправильном использовании лампы накаливания, она будет постоянно ломаться. Данное устройство можно смонтировать самостоятельно, а можно и купить в специализированном магазине. Читайте как выбрать пластиковый кабель-канал. Блок питания для плавного включения ламп накаливания на фотографии. Резкий поток электрической энергии приводит к быстрому износу лампы накаливания. Это влияет на целостность вольфрамовой нити.

Схема для плавного включения ламп накаливания 220в

Они по-прежнему пользуются спросом. Перегорание спиралей накаливания обычно происходит в момент включения. Это связано с десятикратным возрастанием ампеража из-за высокого сопротивления холодной спирали. Производители предлагают несколько моделей, работающих по одному принципу: они кратковременно изменяют фазовый угол тока.

Чаще всего галогенные лампы перегорают в момент включения, когда нить накаливания еще не успела разогреться и обладает невысоким сопротивлением.

5 схем плавного включения ламп накаливания

В начальном состоянии вольфрамовая нить лампы накаливания находится в холодном состоянии и обладает определенным сопротивлением. Например, у лампы накаливания мощностью 75 Вт это сопротивление равно 52,4 Ом. Вспомним закон Ома для участка цепи. Время протекания пускового тока зависит от скорости нагрева нити накаливания и составляет в среднем чуть меньше секунды. При частом включении лампы пусковой ток со временем приведет к перегоранию вольфрамовой нити. К сожалению, это неизбежный процесс.

Схема плавного включения ламп накаливания

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Схема плавного включения лампы накаливания своими руками. Samodelkin , 37 Электроника. Доставка новых самоделок на почту Получайте на почту подборку новых самоделок.

Схема устройства для плавного пуска ламп накаливания. Найдите идеи на тему «Принципиальная Схема» . Простой преобразователь напряжения 12 в в на микросхеме TLCN, КРЕУ4 и на транзисторах КТ

Лампы накаливания светят около часов, но если их часто включают и выключают — срок службы становится еще ниже. Продлить срок службы можно, установив устройство плавного включения ламп накаливания, а описанный метод подходит и для защиты галогеновых ламп. Содержание: 1. Причины преждевременного перегорания 2.

Проверенная компактная схема устройства защиты сетевых ламп накаливания от перегорания в момент включения. Первоначально несколько экземпляров …. Он ограничивает сетевое до вольт, что прекрасно подходит для ламп накаливания или паяльника, чтобы выключать последний когда временно не пользуетесь. . И еще — эту схему …. Схема ЭПРА для люминесцентных ламп существует мостовая и полумостовая.

Не смотря на широкое распространение компактных люминесцентных ламп существуют помещения, в которых целесообразно применять лампы накаливания. К таким помещениям относятся, прихожие, коридоры, сан узлы, кладовые, где необходимо часто включать и выключать свет.

Любой экономный хозяин дома или квартиры стремиться к тому, чтобы рационально пользоваться электрической энергией, так как цены на неё достаточно высокие. Поэтому для того чтобы она смогла прослужить вам намного дольше специалисты рекомендуют использовать такие устройства, как приборы плавного включения. Также можно самостоятельно сделать такой блок, используя определённую схему. При резком потоке электроэнергии лампа накаливания очень быстро изнашивается и вольфрамовая нить перегорает. Но если температурный режим нити и электрического тока будет примерно одинаковый, то процесс будет стабилизирован и лампа не перегорит. Для того чтобы источники света работали как положено, необходимо иметь специальный блок питания. Благодаря специальному датчику нить будет накаляться до необходимой температуры, и уровень напряжения будет увеличиваться до точки, указанной пользователем.

Регулятор обладает минимальным количеством элементов, надежен и прост в сборке. Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки устройств. Известно, что в холодном состоянии сопротивление спирали лампы накаливания примерно в 10 раз меньше чем в разогретом состоянии. При этом амплитудное значение тока в момент пуска лампы мощностью Вт может превышать 10А, что часто приводит к перегоранию спирали.

Плавное включение ламп накаливания на 220В

Главная » Виды ламп » Лампы накаливания

Автор: Школа светодизайна MosBuild

В век энергосберегающих и светодиодных ламп многие подзабыли уже, как пользовались простейшими лампами накаливания для освещения жилья. Но есть еще те, кто не отказался от такого вида световых приборов. Конечно, они не столь высокотехнологичны и экономичны как КЛЛ или LED, однако добиться увеличения их долговечности и уменьшения энергопотребления все же можно. Возможен вариант включения в схему устройства плавного включения ламп накаливания (УПВЛ) или установка диммера.

Проблема в том, что при щелчке выключателя (резкой подаче напряжения) нить накаливания сильно изнашивается, т. к. сопротивление остывшей спирали значительно ниже, а значит и ток, поступающий на нее в момент нагрева, будет высоким (до 8 ампер). Попробуем разобраться, каков принцип работы таких устройств, помогающих прибавить жизни лампе накаливания, и как они устроены.

Содержание

1. Принцип работы
2. Блок питания
3. Устройство плавного включения
4. Диммирование
5. Собственноручное изготовление УПВЛ
6. Схема на основе симистора
7. На основе микросхемы
8. Устанавливать или нет?

Принцип работы

Блок питания

Для меньшего износа нити накаливания необходимо сгладить скачок, т. е. обеспечить плавное включение и выключение ламп накаливания. Значит, нужно оптимальное соотношение температуры спирали и напряжения, что приведет к нормализации режима и, как следствие, сохранению работоспособности светового прибора на более долгий срок. Помочь может схема плавного включения ламп накаливания, если конкретно – нужно использовать специальный блок питания. В течение короткого времени нить накала разогреется до необходимого предела как температуры, так и напряжения, установленного человеком.

Блок питания для плавного запуска

Если выставить уровень питания на 180 В, то, естественно, сила светового потока уменьшится на две трети, но при установке более мощных потребителей возможно добиться нужного уровня освещенности, обеспечивая плавный пуск ламп накаливания, при этом будет и экономия энергии, и продление срока эксплуатации самого светового прибора.

При приобретении такого блока плавного включения лампочек с нитью накаливания нужно уточнить, устойчиво ли устройство к высоким скачкам напряжения в сети. В идеале предельный запас по этому параметру должен превышать 25–30 %. И чем выше уровень этого показателя, тем больших размеров будет устройство. Необходимо учитывать этот факт, ведь блок плавного включения нужно где-то расположить.

Устройство плавного включения

Алгоритм работы устройства плавного включения лампы накаливания 220 В тот же, что и у блока питания, но УПВЛ имеет значительно меньшие размеры, благодаря чему его можно поместить и под колпак потолочного светильника, и непосредственно за выключатель (в тот же подрозетник), а также в соединительную коробку.

Подключать это устройство к сети 220 В нужно последовательно, соединив на фазный провод. А при условии, что напряжение на лампу подается в 12 В или 24 В, УПВЛ требуется его последовательное включение в схему до понижающего трансформатора.

Схема и внешний вид устройства плавного запуска лампы

Диммирование

Широко распространено использование в быту светорегуляторов или диммеров. Эти устройства также монтируются в схемы включения ламп накаливания и управляют уровнем подачи напряжения на светильник либо механическим (посредством вращения ручки), либо автоматическим способом. В цепь они чаще всего введены на место штатного выключателя (хотя есть более сложные модели, устанавливающиеся и на ввод напряжения в квартиру).

Самые простейшие диммеры – с поворотным механизмом регулировки. В таком устройстве возможна регулировка подачи от нуля до максимального напряжения в сети. Существуют такие приборы с дистанционным, сенсорным, звуковым и автоматическим (при помощи таймера) управлением.

Собственноручное изготовление УПВЛ

Конечно, все подобные устройства для плавного включения ламп накаливания легко приобрести в любом магазине электротехники, но для кого-то будет интереснее и познавательнее собрать его своими руками. Это вполне возможно и не потребует огромных знаний физики и электроники. Наиболее простая схема включения УПВЛ – на основе симметричных триодных тиристоров (симисторов). Также несложны в изготовлении устройства на основе специализированной микросхемы.

Схема на основе симистора

Схема УПВЛ с применением симистора

Такая схема прибора для плавного включения ламп накаливания содержит мало элементов благодаря тому, что силовым ключом в ней выступает симистор (к примеру, КУ208Г). В ней хотя и желательно, но не принципиально присутствие дросселя (в отличие от более сложной схемы на основе простого тиристора). Резистором R1 (на схеме выше) обеспечивается ограничение тока на симистор. Время накала задается цепочкой из резистора R2 и конденсатора в 500 мкФ, питание на которые идет от диода.

Когда напряжение в конденсаторе достигает уровня открытия симистора, ток проходит через него, производя запуск потребителя (источника света). Таким образом, создаются условия для постепенного розжига нити накаливания, т. е. плавное включение света. В момент отключения питания происходит медленный разряд конденсатора, в результате чего плавно выключается лампа.

На основе микросхемы

Разработанная для изготовления различных регуляторов микросхема КР1182ПМ1 как нельзя лучше подходит для сборки своими руками устройства плавного включения и выключения ламп накаливания. В случае использования такой схемы практически никаких усилий прилагать не придется, т. к. КР1182ПМ1 будет сама регулировать плавную подачу напряжения на осветительный прибор до 150 Вт. Если же мощность потребителей выше, в схему включается симистор. Неплохо подойдет для этой цели ВТА 16-600.

УПВЛ с использованием микросхемы КР1182ПМ1

Имеет смысл использование подобных устройств не только с лампочками накаливания, но и с галогенными лампами на 220 В. Допускается также подключение к электроинструменту для более плавного раскручивания ротора. А вот с лампами дневного света, как и с энергосберегающими (КЛЛ), использование УПВЛ не допускается. В их схеме подключения подобное устройство присутствует. Также не нужно устройство плавного включения и при монтаже светодиодов – потребность в нем у LED-ламп отсутствует по причине того, что нити накала в них нет, независимо от того, 24-вольтовый светильник, на 220 или 12 вольт.

Устанавливать или нет?

Кто-то скажет, что раньше жили без подобных устройств и даже не думали о подобном, и все было в порядке. Но ведь раньше и об экономии как-то не задумывались.

Конечно, возникает много вопросов по поводу УПВЛ. Стоит или нет тратить время и деньги на установку или изготовление своими руками подобного устройства, будет ли какая-либо экономия, а если да, то через какое время прибор оправдает свою покупку? Здесь каждый решает сам. Но то, что значительно экономится электроэнергия, и к тому же срок службы ламп при использовании УПВЛ увеличивается многократно – доказанный временем факт. А потому, если есть возможность установить подобное устройство, то нужно это сделать.

Понравилась статья? Поделиться с друзьями:

rms — Использование лампы накаливания 110 В переменного тока на 220 В переменного тока с последовательным диодом предложено —

является наиболее рекомендуемым подходом к Сохранить срок службы лампы.
Диод и триак-диммер снижают среднеквадратичное напряжение, , но не являются наиболее подходящими для продления срока службы по причинам, изложенным ниже.

Я потратил время на изучение ламп накаливания и изложил свои взгляды, но каким-то образом был отклонен, что-то я не совсем понимаю причину (причины) этого, поскольку никаких комментариев или критики не было. {3,5} \$ , Экспоненты и Отношения выделены цветом — см. рисунок.

Ссылки на статьи отмечены внутри каждой картинки, а полные коэффициенты мощности были размещены, поскольку могут быть интересны кому-то еще.

Поскольку регулируемое симистором напряжение ведет себя как ШИМ-управление на частоте 120 Гц, а мгновенное напряжение отражается как мгновенное более высокое значение MSCP, срок службы будет значительно короче, даже если воспринимаемая средняя световая мощность такая же. Так, тот же МСЦН будет иметь +10% к мгновенному МСЦН и сократит срок службы до 70% — очевидно, с использованием приведенных выше смоделированных и протестированных данных.

Я просто говорю, что диммера здесь недостаточно , это отличный способ понизить свет правильно рассчитанных ламп. Но, для дорогой (и специальной) лампы накаливания для жизни накала важно более ровное и синусоидальное напряжение. Симисторный диммер, имитирующий средний световой поток, может подойти для обычной лампы или, когда допустим более красный цвет, и, кроме того, он намного компактнее трансформатора. Но диммер просто ослабит сокращение срока службы нити накала, которое продолжает сокращаться, если регулировка затемнения выполняется для той же воспринимаемой цветовой температуры.

Если я ошибаюсь, поделитесь своими выводами и комментариями, и мы все будем признательны за дополнительную информацию.

---

Редактировать 1: В другом сообщении предлагалось использовать балласт/индуктор для ограничения тока. Если вы знаете правильный ток при номинальном напряжении и найдете балласт, совместимый с ним, это тоже хорошая (и гладкая) идея.

---

Оригинал:
О рабочем напряжении лампы : Большинство ламп накаливания имеют тепловую постоянную времени, которая больше, чем один линейный цикл: 1/60 с, но они «чувствуют» и реагируют на мгновенный ток — так как некоторые нити накаливания издают акустический шум, когда они управляются симисторными диммерами, при определенных уровнях диммирования. . Сопротивление холодной нити обычно составляет 10% от раскаленно-горячей. Ответ/сообщение Тони предоставили симуляцию, с которой можно было поиграть. Таким образом, кажется, что мгновенный ток может варьироваться от 100% (при номинальном напряжении) до 150% ~ 1000% в зависимости от того, управляется ли полуволна, диммер или во время пускового тока.

Вывод таков: даже если средний ток (за 1 секунду) является номинальным и представляет тот же уровень яркости , нить накала лампы будет пропускать более высокий пиковый ток в полуволновом переменном токе, чем если бы нить накала работают при совершенной синусоидальной переменном токе .

Поскольку эта лампа особенная и дорогая (~200 долларов США), я бы предпочел обеспечить наиболее плавное напряжение накала, Я бы не использовал диммер (триак), так как его мгновенное напряжение все равно было бы выше номинального. Итак, Предлагаю использовать автотрансформатор , причем не слишком габаритный, так как пусковой/пусковой ток лампы накаливания будет дополнительно ограничиваться сопротивлением обмотки трансформатора. Это ограничение пускового тока может уберечь лампу от перегорания нити накала при включении, как это часто бывает.

Объездной путь около 110 В/220 В : Если вы находитесь в стране, где дома могут питаться от 3-фазной системы, например, в Бразилии, «110 В» фактически равно 220/(кв. 3) = 127 В переменного тока. , в то время как «220V» на самом деле 220Vac.rms. В США «110 В» в настоящее время составляет 120 В переменного тока (среднеквадратичное значение), а напряжение «220 В» на самом деле составляет 240 В, обеспечиваемое обмоткой трансформатора с расщепленной фазой, как показано здесь.

Плавное включение ламп накаливания на 220 В: схема, видео

Лампочки

Ильича до сих пор остаются лидерами по популярности из-за своей цены, но у них есть очень большой недостаток — короткий срок службы из-за разрушения нити накала при включении. В настоящее время разработаны электронные устройства для плавного включения ламп накаливания, которые подают напряжение на спираль от нуля до максимум нескольких секунд. Постепенный нагрев нити накала позволяет продлить срок службы лампочки в несколько раз, вместо заявленных 1000 часов. Разработанные схемы для самостоятельной сборки имеют мало деталей и обычно не требуют наладки. В этой статье мы рассмотрим, как сделать плавное включение ламп накаливания 220 В своими руками.

Внимание! Рассматриваемые устройства имеют сетевое напряжение на элементах и ​​требуют особой осторожности при сборке и вводе в эксплуатацию.

• Тиристорная цепь
• Цепь симистора
• Схема на специализированной микросхеме

Тиристорная схема

Этот эскиз можно рекомендовать для повторения. Он состоит из обычных элементов, пылящихся на чердаках и в кладовках.

В мостовой схеме выпрямителя VD1, VD2, VD3, VD4 в качестве нагрузки и ограничителя тока используется лампа накаливания EL1. В плечах выпрямителя установлены тиристор VS1 и переключающая цепь R1 и R2, С1. Установка диодного моста обусловлена ​​спецификой тиристора.

После подачи напряжения в цепь ток протекает по нити накала и поступает на выпрямительный мост, далее через резистор происходит заряд электролитной емкости. При достижении напряжения порога открытия тиристора он открывается, и пропускает через себя ток лампы накаливания. Получается постепенный, плавный нагрев вольфрамовой спирали. Время прогрева зависит от емкости конденсатора и резистора.

Схема симистора

Схема симистора имеет меньше деталей благодаря использованию симистора VS1 в качестве силового ключа. Элемент дроссельной заслонки L1 для подавления помех при размыкании силового ключа, его можно исключить из схемы. Резистор R1 ограничивает ток на управляющем электроде VS1. Время задающей цепи выполнено на резисторе R2 и емкости С1, которые питаются через диод VD1. Схема работы аналогична предыдущей, когда конденсатор заряжается до напряжения открытия симистора, он открывается и через него и лампу начинает протекать ток.

На фотографии ниже представлен симисторный контроллер. Он кроме регулирования мощности в нагрузке производит еще и плавную подачу тока на лампу накаливания при включении.

Схема на специализированной микросхеме

Микросхема кр1182пм1 специально разработана для построения всевозможных фазорегуляторов.

При этом напряжение лампочки накаливания мощностью до 150 Вт регулируется силами самой микросхемы. При необходимости управления более мощной нагрузкой, большим количеством осветителей одновременно, в схему управления добавляется силовой симистор. На следующем рисунке показано, как это сделать:

Использование этих устройств плавного пуска не ограничивается лампами накаливания; их также рекомендуется устанавливать совместно с галогенными на 220 вольт. Аналогичные по принципу действия устройства устанавливаются в электроинструментах, которые плавно запускают якорь двигателя, а также продлевают срок службы устройства в несколько раз.

Важно! С люминесцентными и светодиодными источниками установка этого устройства категорически не рекомендуется. Это связано с разной схемотехникой, принципом работы и наличием у каждого прибора собственного источника плавного нагрева для компактных люминесцентных ламп или отсутствием необходимости в этом регулировании для светодиодов.

Напоследок рекомендуем посмотреть видео, в котором наглядно рассматривается еще одна популярная схема сборки устройства — на полевых транзисторах:

Транзистор своими руками

Теперь вы знаете, как сделать устройство для плавного включения 220 V лампы накаливания своими руками. Надеемся, схемы и видео в статье были вам полезны!

Также рекомендуем прочитать:

• Как снять радиодетали с платы
• Как сделать паяльник своими руками
• Причины перегорания ламп накаливания

Транзистор своими руками

Опубликовано: 20. 06.2016 Обновлено: 14.09.2017 2 комментария

Схема плавного включения ламп накаливания (УПВЛ) 220в, 12в

Гарантийный срок, заявленный производителями на срок службы обычной лампы накаливания, составляет 1000 часов. Это около 40 дней непрерывной работы. Но на практике «лампочка Ильича» работает гораздо дольше. И благодаря этому его популярность среди потребителей не снижается. Единственным слабым местом лампы является вольфрамовая спираль, чувствительная к резким перепадам напряжения в сети. Но есть простые устройства, которые устраняют этот риск, сглаживают перебои в подаче тока.

Содержание

• 1 Принцип действия УПВЛ

  • 1.1 Тиристорная схема

  • 1.2 Симисторная схема

  • 1.3 Схема на специализированной микросхеме

    • 1.3.1 Видео: Устройство для плавного включения лампы на полевом транзисторе

• 2 Использование устройства плавного пуска

  • 2. 1 Видео: как работает фазорегулятор на симисторах

Принцип действия УПВЛ

Устройство плавного пуска применимо для ламп накаливания, имеющих вольфрамовую нить накала. Помимо ряда бытовых ламп, в эту категорию также входят галогенные лампы, которые используются в мощных прожекторах. Принцип работы устройства заключается в замедлении подачи напряжения на нить накала в момент включения. Это дает возможность плавно нагревать спираль, минуя скачкообразную фазу, длящуюся сотые доли секунды. Как известно, именно в этот момент чаще всего происходит выгорание. За счет действия электронной схемы устройства ток подается с постепенным нарастанием, в течение 1-3 секунд.

Вольфрамовая нить лампы накаливания при комнатной температуре имеет малое сопротивление, что приводит к возникновению больших токов и перегоранию спирали при коммутации

Самая долго горящая лампа в мире, занесенная в Книгу рекордов Гиннесса, зафиксирована в городе Ливермор, штат Калифорния. С 1901 года и по сей день эта «столетняя лампа», как ее окрестили, непрерывно освещает пожарную часть. И за все эти годы она выключалась всего несколько раз ненадолго. Современные исследователи часто приводят его в качестве подтверждения теории «запланированного устаревания».

Лампа Centennial изготовлена ​​вручную и имеет углеродную спираль

Устройство плавного пуска имеет малые габариты и вес. И благодаря этому его можно установить:

• в защитный колпак люстры в месте выхода проводов;
• в розетке выключателя;
• в распределительной коробке;
• в пространстве над подвесным или подвесным потолком.

Размеры устройства позволяют установку даже в полость розетки

Место установки выбирается исходя из доступности и простоты установки. Оптимальный вариант тот, при котором в устройстве будет хорошая естественная вентиляция. Схема подключения проста – устройство врезается в разрыв одной из жил (фазы или нуля) силового кабеля.

Устройство плавного пуска врезается в разрыв одного из проводов, которые ведут к лампе

Если для освещения используются лампы накаливания с рабочим напряжением 12 В, УПВЛ устанавливается перед понижающим трансформатором . При таком подключении защита от неблагоприятных сетевых перепадов распространяется на трансформатор, что тоже актуально.

Одним из положительных побочных эффектов плавного включения осветительных приборов является смягчение резкого слепящего света в момент включения. Это предохраняет глаза человека от чрезмерной перегрузки, особенно при включении света в полной темноте.

Устройство УПВЛ не применяется для люминесцентных и светодиодных ламп, так как они работают по другим принципам конструкции.

Для расчета мощности УПВЛ рассчитать суммарную мощность потребителей. На практике это выражается в сложении показателей номинальной мощности всех ламп, к которым будет подключаться прибор. Чтобы устройство не работало на пределе своих возможностей, к общей мощности добавляется 20%. Например, если в схему предполагается включить 5 ламп по 100 Вт каждая, то их суммарная потребляемая мощность составит 500 Вт. К этому числу прибавьте 20% — 100 Вт и получите искомое значение мощности УПВЛ — 600 Вт.

Устройство плавного пуска может быть установлено внутрь распределительной коробки

В сети магазинов по продаже электротоваров продается УПВЛ, произведенный в заводских условиях. Среди них есть как отечественные, так и зарубежные модели. Названия могут варьироваться, но в принципе это пластиковый контейнер размером меньше спичечного коробка. Часто акцент в названии делается на защитной функции устройства для галогенных ламп. Но устройство вполне применимо и для обычных ламп накаливания. Другое возможное название устройства – фазорегулятор. Так обычно называют более мощный УПВЛ с несколько измененной системой управления.

Устройство для плавного включения светильника не допускается использовать для плавного пуска двигателей электроинструментов и других бытовых приборов.

Тем, кто имеет базовые знания в радиоэлектронике, может быть предложено самостоятельное изготовление УПВЛ. Вот несколько схем, с помощью которых можно многократно продлить срок службы осветительной лампы.

Тиристорная схема

Тиристорная схема использует простые и доступные детали. Основа — тиристор VS1 и четыре диода VD1 — VD4, соединенные в выпрямительный мост. Кроме того, вам понадобится конденсатор С1 емкостью 10 мкФ и резисторы R1 (переменной емкости) и R2.

В тиристорной цепи на лампу подается напряжение по истечении времени, которое задается переменным сопротивлением R1

При подаче напряжения электрический ток проходит по спирали лампы и выпрямляется в диодный мост. После прохождения резистора начинается зарядка конденсатора. Достигнув порога напряжения, тиристор открывается, и через него протекает ток лампы. В результате происходит постепенное свечение вольфрамовой нити. С помощью резистора переменной емкости R1 можно регулировать время «разгона» лампы.

Схема симистора

Использование симистора VS1 в качестве силового ключа приводит к тому, что в схеме используется меньше деталей.

Принцип работы симисторной схемы аналогичен тиристорной схеме, но содержит меньше деталей

Дроссельный элемент L1 служит для подавления помех при отпирании силового ключа. По большому счету, при необходимости его можно исключить из схемы. Времязадающая цепочка состоит из сопротивления R2 и конденсатора С1, питаемого через диод VD1. Сопротивление R1 уменьшает ток на управляющем электроде VS1. Принцип работы схемы аналогичен предыдущей — создается временная пауза во время заполнения емкости конденсатора, симистор открывается и через него протекает ток, питающий лампу EL1.

Устройство на основе схемы симисторного регулятора с переменным конденсатором имеет компактные габариты за счет малого количества деталей

Схема на специализированной микросхеме

Схема на базе специализированной микросхемы КП1182ПМ1 (или DIP8 в импортном вариант), оснащенный двумя тиристорами и двумя системами управления. Емкость С3 и сопротивление R2 контролируют продолжительность времени включения/выключения. Для разделения управляющей и силовой частей используется симистор VS1, ток на управляющем электроде задает сопротивление R1. Внешние емкости С1 и С2 установлены для регулировки работы тиристоров внутренней цепи микросхемы. Для защиты от помех используются резистор R4 и конденсатор С4.

УПВЛ на основе специализированной микросхемы не только плавно включает, но и выключает светильник с небольшой задержкой, что дополнительно увеличивает срок его службы

При подключении устройства к линии подачи напряжения к светильнику контакты переключатель SA1 должен находиться в замкнутом положении. Конденсатор С3 набирает емкость при размыкании контактов SA1. При плавном нарастании тока через сопротивление R1, управляющее силовым ключом на выходе ИС, плавно включаются симистор VS1 и лампа EL1, включенные последовательно с ним.

Примечательно, что эта схема не только замедляет нагрев спирали при включении, но и тормозит ее погасание. Лампа гаснет так же плавно, как и загорается. Время задержки устанавливается на этапе сборки прибора подбором емкости конденсатора С3. При желании можно увеличить задержку включения лампы до 10 секунд. Плавность срабатывания регулирует сопротивление R2.

Не путайте диммер лампы с диммером. УПВЛ представляет собой автоматический регулятор, плавно увеличивающий ток на осветительном приборе в момент включения. Диммер – это устройство, с помощью которого можно вручную регулировать яркость освещения.

Характерным свойством УПВЛ и фазорегуляторов является то, что устройство снижает выходное напряжение на лампу (с 230 до 200 В). Это еще больше увеличивает срок его службы.

Видео: Устройство для плавного включения лампы на полевых транзисторах

Использование устройства плавного пуска

Монтаж устройства не требует высокой квалификации.
