Как правильно подключить автомагнитолу Pioneer по цветам проводов. Какие бывают схемы подключения. Как настроить звук в магнитоле Pioneer для качественного звучания. Как активировать Bluetooth и другие функции.
Схема подключения автомагнитолы Pioneer
Правильное подключение автомагнитолы Pioneer — важный этап установки, от которого зависит качество работы устройства. Существует два основных способа подключения:
- С использованием ISO-разъема (переходника)
- Методом прямого подключения проводов (скрутки)
Независимо от выбранного варианта, подключение следует выполнять только при отключенном аккумуляторе автомобиля.
Подключение через ISO-разъем
Это наиболее простой и безопасный способ. Для подключения потребуется:
- ISO-переходник, совместимый с вашим автомобилем
- Схема подключения магнитолы Pioneer
Порядок подключения:
- Подсоедините ISO-переходник к разъему магнитолы Pioneer
- Соедините провода питания и акустики согласно цветовой схеме
- Подключите переходник к штатному разъему автомобиля
Прямое подключение проводов
Если использование ISO-переходника невозможно, придется подключать провода напрямую. Для этого:
- Зачистите концы проводов на 1-1.5 см
- Соедините провода согласно цветовой схеме скруткой или пайкой
- Заизолируйте соединения изолентой или термоусадочной трубкой
Важно соблюдать полярность при подключении проводов питания и акустики.

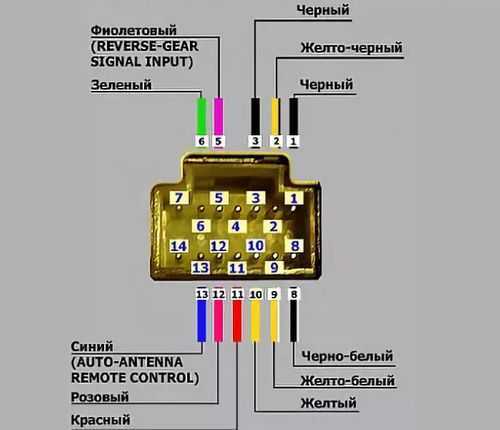

Цветовая схема проводов магнитол Pioneer
Для корректного подключения необходимо знать назначение проводов по цветам. Стандартная цветовая схема проводов магнитол Pioneer:
- Красный — питание +12В (постоянное)
- Желтый — питание +12В (от замка зажигания)
- Черный — масса (-)
- Синий — управление антенной
- Оранжевый с белой полосой — подсветка
- Бело-черный — передний левый динамик (-)
- Белый — передний левый динамик (+)
- Серо-черный — передний правый динамик (-)
- Серый — передний правый динамик (+)
- Зелено-черный — задний левый динамик (-)
- Зеленый — задний левый динамик (+)
- Фиолетово-черный — задний правый динамик (-)
- Фиолетовый — задний правый динамик (+)
При подключении важно свериться со схемой, так как в некоторых моделях могут быть отличия.
Настройка звука в магнитоле Pioneer
После подключения необходимо настроить звучание магнитолы Pioneer. Основные параметры для настройки:
Эквалайзер
Большинство моделей Pioneer оснащены 5-полосным графическим эквалайзером. Рекомендуемые настройки для качественного звучания:
- Низкие частоты (60-200 Гц): +2-3 дБ
- Средние низкие (200-600 Гц): 0 дБ
- Средние (600-2000 Гц): -1-2 дБ
- Средние высокие (2-8 кГц): +1-2 дБ
- Высокие (8-20 кГц): +2-3 дБ
Баланс и фейдер
С помощью этих настроек регулируется распределение звука между динамиками:
- Баланс — между левыми и правыми динамиками
- Фейдер — между передними и задними
Оптимальные значения подбираются индивидуально для каждого автомобиля.
Тонкомпенсация (Loudness)
Эта функция усиливает низкие и высокие частоты на малой громкости. Рекомендуется включать при прослушивании на небольшой громкости.
Активация Bluetooth в магнитоле Pioneer
Многие современные модели Pioneer оснащены модулем Bluetooth. Для его активации:
- Зайдите в меню настроек магнитолы
- Найдите пункт «Bluetooth» и включите его
- Активируйте Bluetooth на вашем смартфоне
- Выберите магнитолу в списке доступных устройств на телефоне
- При запросе введите пин-код (обычно 0000 или 1234)
После сопряжения вы сможете прослушивать музыку с телефона и использовать громкую связь.
Устранение неполадок при подключении магнитолы Pioneer
При возникновении проблем после подключения магнитолы Pioneer, проверьте следующее:
- Правильность подключения проводов питания и массы
- Целостность предохранителя магнитолы
- Корректность подключения проводов динамиков
- Отсутствие замыканий в проводке
Если самостоятельно устранить проблему не удается, обратитесь в сервисный центр.
Выбор оптимальной модели магнитолы Pioneer
При выборе автомагнитолы Pioneer следует учитывать несколько факторов:
Размер головного устройства
Существует два основных стандарта:
- 1DIN — классический размер с высотой 50 мм
- 2DIN — увеличенная высота 100 мм, подходит для устройств с большим экраном
Функциональность
Современные магнитолы Pioneer могут обладать следующими функциями:
- Поддержка форматов MP3, WMA, AAC, FLAC
- Bluetooth для громкой связи и стриминга музыки
- USB-порт для подключения флешек и смартфонов
- Поддержка Android Auto и Apple CarPlay
- Встроенный GPS-навигатор
- Возможность подключения камеры заднего вида
Выбирайте модель с необходимым именно вам набором функций.
Преимущества магнитол Pioneer
Автомагнитолы Pioneer пользуются заслуженной популярностью благодаря ряду преимуществ:
- Высокое качество звучания
- Надежность и долговечность
- Широкий модельный ряд
- Регулярное обновление прошивок
- Совместимость с большинством автомобилей
- Удобный интерфейс управления
При правильном подключении и настройке магнитола Pioneer станет отличным дополнением к аудиосистеме вашего автомобиля.
