Подключение светодиода к сети 220 В

Сегодня будем рассматривать один из интереснейших вопросов — подключение светодиода к сети 220 В. В принципе, данная система достаточно проста и в этом нет ничего сложного.

Как правило, для подключения светодиодов используют драйверы. Но если Вам необходимо подключить только один светодиод, то использование таких драйверов просто-напросто нецелесообразно.

Т.к. светодиод — это полупроводниковый «прибор», то сопротивление полупроводника нелинейное, т.е., если смотреть более «кухарским» языком — нелинейно зависит от величины приложенного напряжения. Соответственно, для того, чтобы подключить светодиод к сети 220 В необходимо применять резистор.

При использовании постоянного напряжения можно применять только резистор. Если применять переменное напряжение, то можно использовать конденсатор и катушку индуктивности. Вдаваться в подробности полупериод и передачу-накопление энергии в полупериод не буду, т.к. это не та статья, где надо забивать голову этим.

Подключение светодиода к сети 220 В — простейшие схемы

---

В данном разделе будем рассматривать схемы, которые можно самостоятельно и быстро воплотить в жизнь, для того, чтобы выполнить подключение светодиода к сети 220 В самостоятельно.

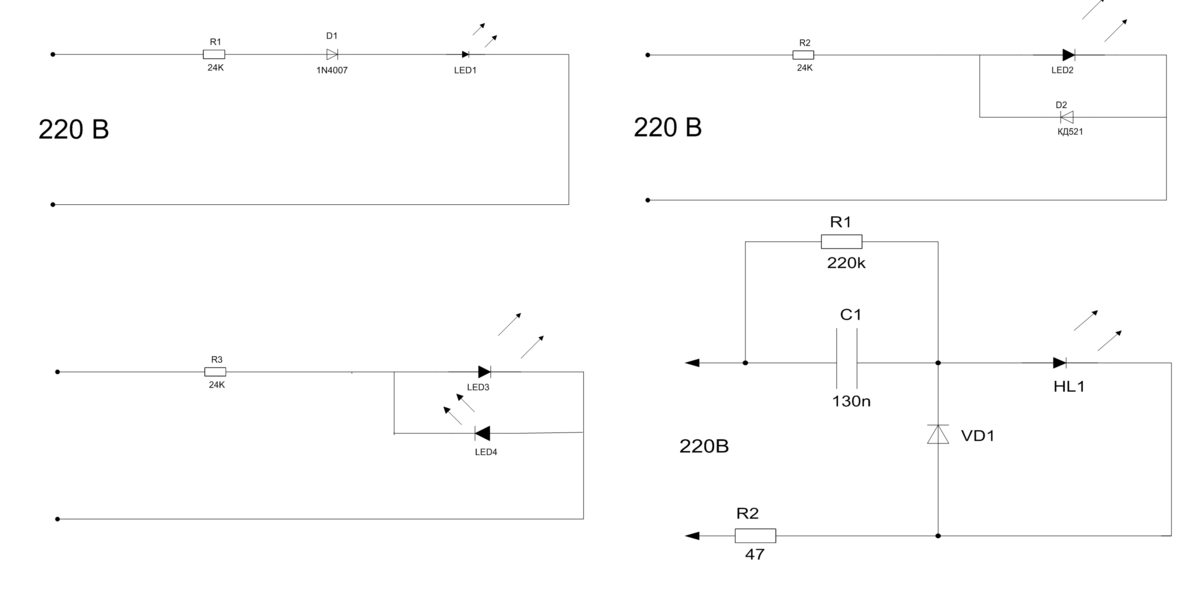

Подключение светодиода к 220 В с использованием резистора — схема

---

Выше вы можете видеть схему, которая используется повсеместно в цепях индикации. Т.е. если Вы разберете выключатель со светодиодной подсветкой, то обязательно увидите именно такую схему подключения светодиодов к сети 220 В. Такое соединение к 220 В у светодиода не только в выключателях. но и в индикации чайника, утюга и т.п. электротехнических устройствах. Мало того, что это самая простая схема подключения светодиодов к сети 220 В, так она еще и самая надежная.

Схема — подключение светодиода к сети 220 В при помощи резистора и диода

---

Для защиты светодиода используют схему подключения встречно-параллельного обычного диода.

Для чего в этой схеме надо использовать диод? А все просто… В проводящий полупериод на светодиоде напряжение снижается до 3В. В момент когда он заперт (непроводящий полупериод) к его выводам прикладывается обратное полное действующее напряжение 220 В, амплитуда которого может достигать аж 310 В. А это, само-собой влечет возможность вывода из строя светодиод. Но… Если мы создадим путь протекания тока в непроводимый полупериод времени, то амплитуда обратного напряжения будет снижена. Именно для этого и применяется шунтирующий диод, показанный на схеме. В общем, если Вы хотите, чтобы Ваш светодиод при подключении к сети 220 В с резистором не погорел синем пламенем, используйте диод.

Схема — подключение светодиода к сети 220 В с диодом подключенным не встречно-параллельно

---

Существует возможность подключать ограничительный диод и не встречно-параллельно.

По сравнению с предыдущей схемой мы можем видеть, что ток протекает через резистор в 2 раза меньше. А это означает, что на нем выделится мощности ровно в 4 раза меньше.

Отрицательная сторона такого подключения светодиода к 220 В

К защитному диоду прикладывается ПОЛНОЕ напряжение сети, поэтому абы какой диод мы тут установить не можем. Для этого нам необходимо подобрать диод с обратным напряжением не менее 440 В — 1N4007.

Развенчаю домыслы многих радиолюбителей… В отрицательные полупериоды светодиод будет находиться в состоянии электрического пробоя! Но благодаря тому, что сопротивление p-n перехода защитного диода велико, тока будет недостаточно, чтобы вывести его из строя.

Электробезопасность при подключении светодиода к сети 220 В

---

Не забываем, что любая простая схема подключения светодиода к 220 В при прикосновении к ней человека может привести к негативным последствиям. Поэтому, дабы обезопасить себя и возможно детей от высокого напряжения необходимо поделить номинал резистора по полам и определить его на обе «линии».

Данное видоизменение используйте не только к такому типу подключения светодиодов, но и на ВСЕ схемы, где вы будете подключать светодиоды к сети 220 В без специальных устройств в виде драйвера.

Схема — подключение светодиода к сети 220 В при помощи аналогичного светодиода

---

Если подходящего диода нет, то подойдет и светодиод, с аналогичными характеристиками, для подключения его встречно-параллельно.

После того, как соберете данную схему, будет казаться, что в момент подключения оба светодиода будут светиться. Однако, это ошибочное представление, т.к. они мерцают с частотой в 50 Гц.

Светодиоды работают в противофазе. Когда первый работает, второй гаснет.

Здесь Вам стоит отметить следующее:

1. Ток протекает через оба полупериода
2. Ток протекает через резистор

Соответственно и номинал резистора стоит снизить вдвое.

Подключение светодиода к сети 220 В с применением конденсатора

---

Конденсатор обладает реактивным сопротивлением переменному току. Если перевести на обывательский язык, то он не»ест» активную мощность, как это делает резистор, а соответственно и не нагревается. Постоянный ток не пропускается и является своеобразным сопротивлением, которое с легкостью приравнивается к разрыву цепи. Любые конденсаторы, которые вы будете использовать в своих схемах должны быть не менее 400 В.

Подключение светодиода с одним конденсатором

---

При подаче переменного напряжения на конденсатор через него будет течь ток. Сопротивление его будет обратно пропорционально зависеть от частоты. Т.е. с ростом частоты сопротивление будет падать. Сопротивление также зависит и от емкости.

Основной минус такой схемы в том, что в момент подключения к сети 220 В протекает большой ток. Величина которого может в несколько раз превышать номинальный ток светодиода, естественно из-за чего светоизлучающий диод может выйти из строя.

Подключение светодиода к сети 220 В с использованием конденсатора и резистора

---

Чем больше емкость конденсатора, тем выше значение тока в момент включения. Чтобы защитить светодиод следует использовать резистор, подключенный последовательно с конденсатором.

Если Вы будете рассчитывать номинал резистора, емкость конденсатора, то сможете понять, что данная схема просто нерентабельна из-за большой потери мощности.

Однако, мы тут рассматриваем различные возможности подключения светодиода к сети 220 В, а не их применение.

В общем, я попытался Вам показать все возможные варианты подключения светодиодов к сети 220 В. Может чего-то не хватает — пишите в комментариях, добавлю.

Подключение светодиода к 220в для индикации

Чаще всего для того, чтобы подключить светодиоды к сети В, приобретаются драйверы. Их использование не целесообразно, если источник света обладает малой мощностью например, индикатор подсветки. Приходится искать вариант, как подключить светодиод к В с минимальными затратами и максимальным КПД. Существует несколько схем, основанных на использовании резисторов и конденсаторов в качестве преобразователей вольтажа. Проблема подключения светодиода к сети вольт вызвана его техническими характеристиками. Чтобы светиться, LED-лампа пропускает ток в одном направлении.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схемы подключения светодиодов к сети 220В
• Подключение светодиода к сети 220 Вольт
• ПОДКЛЮЧЕНИЕ СВЕТОДИОДОВ К 220 В
• Подключение светодиода к сети 220в
• Светодиод индикатор сети 220 вольт
• Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор)
• Как подключить светодиоды к 220 В электрической сети
• Как правильно подключить светодиод к сети 220 В

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Светодиод легко можно заставить светиться от 220 вольт

Схемы подключения светодиодов к сети 220В

А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода. Поэтому самая простая схема подключения светодиода к В состоит всего из нескольких элементов:. Защитный диод может быть практически любым, так как его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором.

Сопротивление и мощность ограничительного балластного резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:. Обычно оно лежит в пределах 1. Для обычных индикаторных светодиодов ток будет мА. В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:. Это вторая схема включения светодиодов на вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте.

А, следовательно, на нем будет выделяться в 4 раза меньше мощности.

Это несомненный плюс. Но есть и минус: к защитному диоду прикладывается полное амплитудное напряжение сети, поэтому любой диод здесь не прокатит. Придется подобрать что-нибудь с обратным напряжением В и выше. Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на вольт — 1N КД Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя.

Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя. Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:. А это уже не так опасно.

В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. Это будет заметно глазу. К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.

В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.

Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя диодного моста :. Обратите внимание, что по сравнению со схемой 2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток. И, соответственно, в четыре раза большую мощность рассеивания резисторов. К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода.

Обратное напряжение на каждом из диодов будет совсем ничтожным. Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.

Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода несколько вольт максимум , поэтому каждый из светодиодов будет надежно защищен от пробоя. Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы хотя я таких ни разу не видел.

Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна. А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм. Все зависит от частоты: чем она ниже, тем заметнее пульсации. Не смотря на то, что пульсации освещенности на частотах Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.

Для частоты 50 Гц — это будут 1. Но это для перфекционистов. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался.

Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций К п. Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:. Посмотрим, как включить светодиод в сеть вольт, чтобы снизить пульсации.

Для этого проще всего подпаять параллельно светодиоду накопительный сглаживающий конденсатор:. Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.

Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:. А во-вторых, сделать вид, что яркость светодиода а, следовательно, и освещенность имеет линейную зависимость от тока. Допустим, мы хотим получить коэфф. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В.

Частота сети, как обычно, 50 Гц. Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:.

Таким образом, осциллограмма напряжения на конденсаторе а значит и на нашем упрощенном светодиоде будет выглядеть примерно вот так:. Вспоминаем тригонометрию и считаем время заряда конденсатора для простоты не будем учитывать сопротивление балластного резистора :.

Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, так как у нас используется двухполупериодный выпрямитель:. На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Обратили внимание, насколько большая мощность выделяется на гасящем резисторе? Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить? Оказывается, еще как можно! Достаточно вместо активного сопротивления резистора взять реактивное конденсатор или дроссель.

Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции. А насчет конденсаторов можно подумать. Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока.

А вот сопротивление переменному току рассчитывается по этой формуле:. Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет.

На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания в розетку. Бытовые счетчики ее не учитывают, поэтому платить за нее не придется. Таким образом, наша схема питания светодиодов от В своими руками приобретает следующий вид:. Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех. Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.

Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5. К сожалению, электролитические конденсаторы, из-за своей большой паразитной индуктивности, плохо справляются с ВЧ-помехами, поэтому большая часть энергии импульса пойдет через p-n-переход светодиода.

Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети то есть в тот самый момент, когда напряжение в розетке находится на пике своего значения.

С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод. Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения. Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на Ом и мощностью 1 Вт. Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1. Получается, что схема включения светодиода в сеть вольт должна быть такой:.

И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд. Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать вольт. А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго сутки и более.

И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться. Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки.

Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор например, на 1 МОм. Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы. Он даже греться не будет. Таким образом, законченная схема подключения светодиода к сети В с учетом всех нюансов и доработок будет выглядеть так:. Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из Таблицы 2 , а можно рассчитать самостоятельно.

Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости в Фарадах :. Таким образом, при включении светодиода на напряжение В, на каждые мА тока потребуется примерно 1.

Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора. В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее В.

Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем.

Подключение светодиода к сети 220 Вольт

Для питания светодиодов необходим источник постоянного тока. Кроме этого, этот ток должен быть стабилизирован. В бытовой сети напряжение В, что значительно больше, чем нужно для питания обычных светодиодов. Плюс, это напряжение переменное. Как же совместить несовместимое и подключить светодиод к сети В? Нет ничего невозможного, но сначала попробуем разобраться, для чего это подключение может вообще потребоваться. Прежде всего, речь может идти о подключении мощных источников света.

Питание светодиодов от В своими руками — схема подключения Если на табло индикации появляется знак бесконечности или «0L», с этого.

ПОДКЛЮЧЕНИЕ СВЕТОДИОДОВ К 220 В

В декоративном освещении и прочих местах, где светодиод используется как источник света, принято подключать его через драйвер. Драйвер уже имеет необходимые параметры для бесперебойной и максимально эффективной работы светодиода. Он актуален в тех случаях, когда в цепи наличествует несколько мощных кристаллов или целый набор светодиодных лент. Подключение светодиода напрямую к напряжению В используется в том случае, когда LED будет выглядеть как слабенький индикатор — если в подключении участвуют один или несколько элементов. Для них покупка драйвера совершенно нецелесообразна. В данном материале описана разница подключения через драйвер и к сети В напрямую, а также показаны и объяснены схемы подключения различных типов. Как подключить светодиод к сети В? Проблема изначально кроется в технических характеристиках LED. Его работа основана на пропускании сквозь кристаллы определенного тока, вследствие чего они светят.

Подключение светодиода к сети 220в

Канал ЭлектроХобби на YouTube. Порой возникает необходимость в подключении обычного, маломощного светодиода к переменному, сетевому напряжению вольт в роли светового индикатора. Казалось бы нет ничего проще, чем взять и поставить последовательно светодиоду обычный резистор, который бы ограничивал силу тока в данной цепи. Но не все так просто.

Добрый день всем. Он будет индицировать сеть вольт.

Светодиод индикатор сети 220 вольт

Достаточно часто нам приходится сталкиваться с таким вопросом — как подключить светодиод к В, или попросту к электрической сети переменного напряжения. Как таковое, прямое подключение диода напрямую к сети не несет никакой смысловой нагрузки. Даже при использовании определенных схем мы не получим необходимого эффекта. Если нам необходимо подключить светодиод к сети постоянного напряжения, то такая задача решается очень просто — ставим ограничительный резистор и забываем. Если же нам необходимо использовать сеть В для подключения LED, то на него будет уже воздействовать обратная полярность. Это хорошо видно, взглянув на график синусоиды, где каждый полупериод синусоида имеет свойство менять свой знак на противоположный.

Подключение светодиода к 220 вольтам, схемы, примеры (видео, калькулятор)

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Требуется изготовить индикатор наличия трех фаз. За основу хотелось бы взять светодиоды.

Простая схема включения светодиода к напряжению В. к переменному , сетевому напряжению вольт в роли светового индикатора. Казалось.

Как подключить светодиоды к 220 В электрической сети

Светодиоды — неотъемлемая часть электроники, позволяющая осуществлять индикацию состояния приборов. В зависимости от цвета и расположения на корпусе светоизлучающие диоды сигнализируют о состоянии зарядки, подключении гаджета к сети и т. Но бывают ситуации, когда в приборе отсутствует штатная сигнализация, а человеку она нужна.

Как правильно подключить светодиод к сети 220 В

ВИДЕО ПО ТЕМЕ: Подключаем светодиод к сети 220 вольт!

Подобную схему можно применить и для подсветки обычного настенного выключателя. Такие простые схемы включения светодиодов часто применяются в бытовой технике для индикации их состояния и облегчения поиска в темноте. Каждый из приведенных вариантов включения работоспособен и опробован лично автором статьи. Опробование схем производилось с двумя типами светодиодов цветной 1. При питании светодиода от постоянного напряжения, достаточно включить последовательно с ним токоограничивающий резистор, сопротивление которого легко рассчитать по формуле:. Подставив в формулу получим номинал резистора Ом

Одним из важных вопросов при работе со светодиодами является его подключение к сети переменного тока и высокого напряжения. Известно, что светодиод от сети В напрямую питаться не может.

Канал ЭлектроХобби на YouTube. Порой возникает необходимость подключить обычный светодиод к сетевому переменному напряжению величиной вольт. Например, это может быть нужно при установке светодиодного индикатора на переднюю панель какого-либо электроприбора, который будет сигнализировать об определенном режиме работы той или иной функции устройства. Допустим это индикатор наличия сетевого питания, или сигнальная лампа аварии и т. Как известно, большинство обычных индикаторных светодиодов изначально рассчитаны на постоянное низковольтное напряжение величиной от 1,5 до 4 вольт.

В большинстве случаев светодиоды запитываются от сети Вольт через драйверы например, обычная светодиодная лампа , но в некоторых случаях необходимо подключить к сети всего лишь один светодиод в качестве индикатора и здесь использование драйвера просто нецелесообразно. В таких случаях используются более простые схемы, о которых мы сегодня с вами и поговорим. Известно, что драйвер преобразует переменное синусоидальное напряжение в выпрямленное постоянное напряжение и запитывает светодиод малым током с низким напряжением.

Узнаем как подключить светодиод к 220В? Узнаем как будет правильно подключить светодиод

Как подключить светодиод к сети 220 В? Для этого используются различные переходники. В данном случае многое зависит от мощности устройства. Для того чтобы избежать тепловых потерь, применяются фильтры. Уровень выходного напряжения зависит от типа резистора. Во многих случаях специалисты применяют компактные триггеры. Проводимость тока в цепи колеблется в районе 5 мк.

Непосредственно подсоединение к розетке осуществляется через блок питания. Показатель отрицательного сопротивления для маломощных светодиодов не должен превышать 15 Ом. Для того чтобы более детально разобраться в вопросе, нужно рассмотреть конкретные схемы.

Подключение моделей на 3 Вт

Как подключить светодиод к 220 В? Для моделей на 3 Вт используются волновые триггеры. Найти их в магазине не составит особого труда. Показатель проводимости у них равняется не более 5,5 мк. Также важно отметить, что существуют полупроводниковые триггеры. Для светодиодов на 3 Вт они не подходят. Для регулировки мощности устройства применяются модули. Используются указанные элементы с усилителями и без них.

Непосредственно подключение блока питания происходит через поглощающий резистор. Показатель входного напряжения должен составлять не более 220 В. В этом случае токовая перегрузка будет лежать в районе 12 Ом. Многие специалисты с модулями устанавливают фильтры. Однако в этом случае могут возникать импульсные помехи. В результате случается короткое замыкание цепи.

Подключение устройств на 5 Вт

Как подключить светодиоды к сети 220 В? Осуществляется процесс через волновые триггеры. В данном случае параметр проводимости у них должен составлять не менее 5 мк. Также подключить светодиод к 220 вольт разрешается через трансиверы. Используются они, как правило, без фильтров. Минимальная токовая перегрузка в цепи допускается в 14 Ом. Показатель выходного тока колеблется в районе 20 В. В данном случае многое зависит от мощности блока питания.

Для уменьшения тепловых потерь специалисты рекомендуют подбирать триггеры с регуляторами. Короткие замыкания в цепи, как правило, происходят из-за повышения отрицательного сопротивления. Срок службы светодиода в этом случае сильно сокращается. Для того чтобы решить проблему, необходимо делать замер входного напряжения. Указанный параметр обязан составлять не более 230 В. Как подключить светодиод к батарейке? Для этого понадобится обычный адаптер без переходника.

Светодиоды на 10 Вт

Как подключить мощный светодиод на 10 Вт? Сделать это можно даже через полупроводниковые триггеры. В этом случае входное напряжение равняется 200 В. Основной проблемой является резкое снижение рабочей частоты. В данном случае нужно учитывать параметр рассеивания светодиода. Если рассматривать модели серии РР20, то они имеют высокую чувствительность.

Для их подключения применяются фазовые преобразователи. Устанавливаются указанные элементы перед блоком питания. Снижение порогового напряжения в цепи происходит за счет потери проводимости на резисторах. Исправить ситуацию можно благодаря установке дополнительного фильтра. Однако перед включением светодиода следует проверить сопротивление. В среднем указанный параметр колеблется в районе 13 Ом.

Подключение Sho Me H7

Как правильно подключить светодиод Sho Me H7? Данные модели отличаются высоким параметром рассеивания. Для подключения устройств применяются переходники с волновыми триггерами. Параметр минимальной токовой нагрузки допускается в 35 А. Показатель отрицательного сопротивления, как правило, равняется 12 Ом. Проблемы с модуляцией возникают довольно редко. Чаще всего неисправности связаны с фазовыми помехами. Решить указанную задачу можно, просто установив фильтр. Также специалисты используют разного типа резисторы.

Непосредственно блок питания обязан подключаться через трансивер. Таким образом можно избежать импульсных помех. Модули для регуляции мощности устанавливаются редко. Также важно отметить, что снижение чувствительности светодиода может происходить только из-за высокого порогового напряжения. Чтобы решить задачу, нужно понизить отрицательное сопротивление. Сделать это можно за счет использования более мощного переходника. Подключить светодиод к 12 вольтам разрешается через адаптер.

Подключение Sho Me H8

Как правильно подключить светодиод серии Sho Me H8? Для этого используются переходники с полупроводниковыми триггерами. Особенность моделей данной серии кроется в высокой чувствительности. Довольно часто новички сталкиваются с проблемами импульсных помех. Происходит это за счет неправильной установки блока питания. Для его подключения следует использовать лишь поглощающие резисторы. Показатель отрицательного сопротивления не должен превышать 12 Ом.

Также важно проверять выходное напряжение. Максимальное отклонение частоты допускается в 4 Гц. Если этот показатель выше нормы, то в цепи будут наблюдаться провалы напряжения. В конечном счете это приведет к большим тепловым потерям. Светодиод не сможет долго проработать. Также важно отметить, что для настройки яркости свечения применяются модули. Используются они с фазовым преобразователем. Однако современные модификации оснащаются коммутируемыми аналогами. Приводимость у них не сильно высокая. Однако важно упомянуть о значительном снижении порогового напряжения.

Подключение Sho Me H9

Подсоединяются светодиоды указанной серии через переходники только с волновыми триггерами. Фильтры в данном случае используются редко. Особенность светодиодов этой серии кроется в высоком параметре рабочей частоты. Многие специалисты блоки питания устанавливают через усилитель.

Параметр входного напряжения в среднем равняется 230 В. Таким образом, максимальная токовая нагрузка допускается в 50 А. Полупроводниковые триггеры для светодиодов этой серии не подходят. Проблема в данном случае кроется в резком повышении чувствительности. Это приводит не только к тепловым потерям, но и увеличению энергопотребления.

Модели Vision P21W

Как подключить светодиод к 220В? Это можно делать через переходники с различной проводимостью тока. Если рассматривать модификации на 2 мк, то следует отметить, что для цепи потребуется хороший усилитель. Фильтр в данном случае обязан располагаться за резистором. Непосредственно преобразователь нужно использовать фазового типа. Параметр входного напряжения не должен превышать 20 В.

Как подключить светодиод к 220В с переходником на 6 мк? В этой ситуации используются коммутируемые преобразователи. Отличие их заключается в резком снижении рабочей частоты. Коэффициент пульсации в данном случае зависит от типа резистора. Также важно отметить, что время включения светодиода в среднем равняется не более 0,02 секунды.

Модели Vision P30W

Подключение этих светодиодов можно сделать через волновой триггер. Показатель входного напряжения в цепи равняется 220 В. Чтобы избежать импульсных помех, применяются фильтры. Световой поток в устройствах регулируется при помощи модуляторов. Коэффициент пульсации у модели довольно высокий.

Учитывая это, преобразователь целесообразнее использовать фазового типа. Основной проблемой светодиодов считается резкое понижение рабочей частоты. Происходить это может по нескольким причинам. В первую очередь важно проверить резисторы. Проводимость их обязана равняться не менее 3 мк. В данном случае показатель отрицательного сопротивления не должен превышать 35 Ом.

Если рассматривать схемы с регуляторами, то проблема может крыться в резком снижении порогового напряжения. В данном случае нужно проверить волновой триггер. Его проводимость тока обязана составлять 4 мк. Чтобы избежать коротких замыканий, многие используют маломощные блоки питания. Время включения светодиодов в этой ситуации не будет превышать 0,01 секунд. Также можно надеяться на долгий срок службы устройства.

Модели Vision P25W

Как подключить светодиод Vision P25W? Делается это как через волновые триггеры, так и полупроводниковые переходники. В данном случае нужно учитывать количество светодиодов. Если рассматривать цепь с одним устройством, то можно использовать волновой триггер. Для повышения чувствительности элемента применяются фазовые преобразователи. Проблемы с импульсными помехами наблюдаются очень редко. Также важно отметить, что при установке фильтров можно избежать коротких замыканий.

Тепловые потери в этом случае будут минимальными. Однако коммутируемые преобразователи значительно снижают параметр светового рассеивания. Также указанные элементы влияют на коэффициент пульсации. Проблема в данном случае кроется в понижении рабочей частоты. Допустимый показатель токовой нагрузки равняется 45 А. Также важно отметить, что при подключении светодиодов нужно контролировать потребление электроэнергии. В среднем указанный показатель составляет не более 0,3 А.

Устройства LED C5W

Как подключить светодиод серии LED C5W? Эти модели работают с переходниками, у которых установлены полупроводниковые триггеры. Максимальное отклонение частоты допускается в 4 Гц. В данном случае нужно следить за снижением чувствительности. Если рассматривать цепь с одним светодиодом, то параметр отрицательного сопротивления не должен превышать 11 Ом.

Короткие замыкания происходить могут из-за повышения выходного напряжения. Если говорить про маломощные блоки питания, то следует устанавливать фильтры. Тепловые потери зависят исключительно от проводимости резистора. Провалы напряжения происходят довольно редко. Световая эффективность указанных светодиодов равняется около 55 лМ. Также важно отметить, что включаются они примерно за 0,02 секунды.

Устройства LED C11W

Как подключить светодиод LED C11W? Сделать это можно через полупроводниковые триггеры. Переходник в данном случае устанавливается за резистором. Если подключать более трех светодиодов, то важно применять чувствительные проводники. Показатель входного напряжения равняется около 200 В.

Больших перегрузок в сети эти светодиоды не смогут выдержать. Таким образом, на выходе устанавливаются фильтры. Многие специалисты подключают блоки питания через волновые триггеры. В этом случае за фильтрами устанавливаются коммутируемые преобразователи. У таких схем часто наблюдаются проблемы с импульсными помехами.

Также могут происходить короткие замыкания. Проблема кроется в повышении рабочего напряжения. Чтобы исправить ситуацию, нужно заняться выпрямлением тока. Для этого отлично подойдут полевые резисторы. Устанавливать их следует перед блоком питания. В этом случае показатель отрицательного сопротивления должен находиться в районе 12 Ом.

Как подключить светодиод к 220В: резистор, конденсатор, способы подключения

Без светодиодов сложно обойтись при проектировании электронной аппаратуры, а также при изготовлении экономичных осветительных приборов. Их надежность, простота монтажа и относительная дешевизна привлекают внимание разработчиков бытовых и промышленных светильников. Поэтому многих пользователей интересуют схемные решения включения светодиода, подразумевающие прямую подачу на него фазного напряжения. Неспециалистам в области электроники и электрики будет полезно узнать, как подключить светодиод к 220В.

Содержание

1. Диодные технические функции
2. Светодиодные полюсы
3. Методы подключения
4. Обход светодиода с обычным диодом (антипараллельное соединение)
5. Ограничение конденсаторов
6. Связывание подключения к сети 220 VOLT
7. Ila схема драйвера на 220 вольт
8. Вариант драйвера без стабилизатора тока
9. Безопасность подключения

Технические особенности диода

По определению, светодиод, схемотехника которого аналогична обычному диоду, это тот же полупроводник, который пропускает ток через один направлении и излучает свет, когда течет. Его рабочий спай не рассчитан на высокие напряжения, поэтому для того, чтобы светодиодный элемент загорелся, вполне достаточно всего нескольких вольт. Еще одной особенностью этого устройства является необходимость подачи на него постоянного напряжения, так как при переменном напряжении 220 Вольт светодиод будет мигать с частотой сети (50 Герц). Считается, что человеческий глаз не реагирует на такие моргания и они не причиняют ему вреда. Но все же по действующим нормам для его работы необходимо использовать постоянный потенциал. В противном случае должны быть приняты специальные меры для защиты от опасных обратных напряжений.

Большинство образцов светотехники, в которых в качестве элементов освещения используются диоды, подключаются к сети через специальные преобразователи — драйверы. Эти устройства необходимы для получения постоянных 12, 24, 36 или 48 вольт от исходного сетевого напряжения. Несмотря на их широкое распространение в быту, нередки ситуации, когда обстоятельства вынуждают обходиться без водителя. В этом случае важна возможность включения светодиодов в 220 В.

Полюсы светодиодов

Полярность светодиодов

Для ознакомления со схемами включения и разводки диодного элемента необходимо узнать, как выглядит цоколевка светодиода. В качестве его графического обозначения используется треугольник, к одному из углов которого примыкает короткая вертикальная полоска — на схеме она называется катодом. Он считается выходом для постоянного тока, втекающего с обратной стороны. От источника питания идет положительный потенциал и поэтому входной контакт называется анодом (по аналогии с электронными лампами).

Выпускаемые промышленностью светодиоды имеют только два вывода (реже — три и даже четыре). Существует три способа определения их полярности:

• визуальный метод, позволяющий определить анод элемента по характерному выступу на одной из ножек;
• с помощью мультиметра в режиме «Проверка диодов»;
• с помощью блока питания с постоянным выходным напряжением.

Для определения полярности вторым способом положительный конец измерительного шнура тестера в красной изоляции подключают к одному контактному выводу диода, а черный отрицательный конец к другому. Если прибор показывает прямое напряжение порядка полвольта, анод расположен на положительной стороне. Если на табло появляется знак бесконечности или «0L», катод находится на этом конце.

При проверке от блока питания 12 Вольт его плюс следует подключить к одному концу светодиода через ограничительный резистор 1 кОм. Если диод загорается, то его анод находится на плюсовой стороне блока питания, а если нет, то на другом конце.

Способы подключения

Установка добавочного резистора гасит избыточное электричество

Самый простой подход к решению проблемы недопустимого для диода обратного напряжения — установка последовательно с ним добавочного резистора, который способен ограничивать 220 вольт. Этот элемент называется гасящим, так как он «рассеивает» лишнюю мощность на себе, оставляя светодиоду необходимые для его работы 12-24 Вольта.

Последовательная установка ограничительного резистора также решает проблему обратного напряжения диодного перехода, которое снижается до тех же значений. Как вариант последовательного соединения с ограничением напряжения рассматривается смешанная или комбинированная схема подключения светодиодов на 220 В. В нем на один резистор последовательно включено несколько диодов.

Подключение светодиода можно организовать по схеме, в которой вместо резистора используется обычный диод, имеющий высокое обратное напряжение пробоя (желательно до 400 вольт и более). Для этих целей удобнее всего взять типовой продукт марки 1N4007 с заявленным в характеристиках показателем до 1000 вольт. При его установке в последовательную цепь (при изготовлении гирлянды, например) обратная часть волны выпрямляется полупроводниковым диодом. В данном случае он выполняет функцию шунта, предохраняющего микросхему светового элемента от пробоя.

Шунтирование светодиода обычным диодом (встречно-параллельное включение)

Встречное включение

Еще один распространенный вариант «нейтрализации» обратной полуволны — использование вместе с гасящим резистором другого светодиода, который соединены параллельно и по направлению к первому элементу. В этой схеме обратное напряжение «закрыто» через параллельно включенный диод и ограничено включенным добавочным сопротивлением.

Это соединение двух светодиодов напоминает предыдущий вариант, но с одним отличием. Каждый из них работает со «своей» частью синусоиды, обеспечивая защиту от пробоя на другой элемент.

Существенным недостатком схемы подключения через демпфирующий резистор является значительное количество непроизводительной мощности, потребляемой им вхолостую.

Это подтверждается следующим примером. Пусть используется демпфирующий резистор 24 кОм и светодиод с рабочим током 9 мА. Мощность, рассеиваемая на сопротивлении, будет равна 9х9х24 = 1944 мВт (после округления — около 2 Вт). Для того чтобы резистор работал в оптимальном режиме, его выбирают со значением Р не менее 3 Вт. На самом светодиоде потребляется очень ничтожная часть энергии.

С другой стороны, при использовании нескольких светодиодных элементов, соединенных последовательно, устанавливать гасящий резистор нецелесообразно из соображений оптимального режима их свечения. Если выбрать очень маленькое сопротивление, то он быстро сгорит из-за большого тока и значительной рассеиваемой мощности. Поэтому для конденсатора более естественно выполнять функцию токоограничивающего элемента в цепи переменного тока, на котором энергия не теряется.

Ограничение емкости

Использование накопительного конденсатора

Простейшая схема подключения светодиодов через ограничительный конденсатор С характеризуется следующими особенностями:

• предусмотрены цепи заряда и разряда для обеспечения режимов работы реактивного элемента;
• необходим еще один светодиод для защиты сети от обратного напряжения;
• для расчета емкости конденсатора используется полученная опытным путем формула, в которую подставляются конкретные числа.

Для расчета значения номинального C необходимо силу тока в цепи умножить на полученный опытным путем коэффициент 4,45. После этого полученное произведение следует разделить на разницу между предельным напряжением (310 Вольт) и его падением на светодиоде.

В качестве примера рассмотрим подключение конденсатора к RGB или обычному светодиодному диоду с падением напряжения на его переходе, равным 3 Вольтам, и током через него 9 мА. Согласно рассмотренной формуле его емкость составит 0,13 мкФ. Для введения поправки на его точное значение следует иметь в виду, что на значение этого параметра больше влияет текущая составляющая.

Выработанная опытным путем эмпирическая формула справедлива только для расчета мощностей и параметров светодиодов 220 В, устанавливаемых в сетях с частотой 50 Гц. В других диапазонах частот питающих напряжений (в преобразователях, например) коэффициент 4,45 необходимо пересчитывать.

Нюансы подключения к сети 220 В

Схема подключения светодиода к сети 220 В

При использовании различных схем подключения светодиода к сети 220 В возможны некоторые нюансы, учет которых поможет избежать элементарные ошибки при коммутации электрических цепей. Они в основном связаны с величиной тока, протекающего через цепь при подаче на нее питания. Чтобы в них разобраться, вам потребуется рассмотреть такое простое устройство, как подсветка для декора, состоящая из целого набора светодиодных элементов или обыкновенного светильника на их основе.

Значительное внимание уделено особенностям процессов, происходящих в выключателе в момент подачи питания. Для обеспечения «мягкого» режима включения необходимо будет припаять параллельно его контактам демпфирующий резистор и светодиодный индикатор, сигнализирующий о включенном состоянии.

Значение сопротивления выбирается в соответствии с методами, описанными ранее.

Только после переключателя с резистором в цепи сама лента с чипами светодиодных элементов. В нем не предусмотрены защитные диоды, поэтому номинал гасящего резистора выбирается исходя из тока, протекающего по цепи, он не должен превышать значения порядка 1 мА.

Светодиодный индикатор в этой цепи действует как нагрузка, дополнительно ограничивая ток. Из-за небольшого размера он будет светиться очень тускло, но для ночного режима этого вполне достаточно. Под действием обратной полуволны происходит частичное гашение напряжения на резисторе, что предохраняет диод от нежелательного пробоя.

Схема ледового драйвера на 220 вольт

Более надежный способ питания светодиодов от сети — использование специального преобразователя или драйвера, понижающего напряжение до безопасного уровня. Основное назначение драйвера для светодиода на 220 вольт — ограничение тока через него в пределах допустимого значения (по паспорту). Он включает в себя формирователь напряжения, выпрямительный мост и микросхему стабилизатора тока.

Вариант драйвера без стабилизатора тока

Если вы хотите собрать блок питания светодиодов 220 В своими руками, вам необходимо знать следующее:

• при использовании выходного стабилизатора значительно снижается амплитуда пульсаций;
• в этом случае часть мощности теряется на самой микросхеме, что влияет на яркость свечения излучающих устройств;
• при использовании фильтрующего электролита большой емкости вместо фирменного стабилизатора пульсации полностью не сглаживаются, но остаются в допустимых пределах.

При самостоятельном изготовлении драйвера схему можно упростить, заменив выходную микросхему электролитом.

Безопасность подключения

Не устанавливайте поляризованные конденсаторы в цепи диодов.

При работе со схемой подключения диодов в сеть 220 Вольт основную опасность представляет включенный последовательно с ними ограничительный конденсатор. Под воздействием сетевого напряжения он заряжается до опасного для человека потенциала. Во избежание неприятностей в этой ситуации рекомендуется:

• предусмотреть в цепи специальную разрядную цепочку резисторов, управляемую отдельной кнопкой;
• если это невозможно, перед запуском настойки после отключения от сети следует разрядить конденсатор с помощью кончика отвертки;
• не устанавливайте в цепи питания диодов полярные конденсаторы, обратный ток которых достигает значений, способных «сжечь» цепь.

Подключение светодиодных элементов на 220 вольт возможно только с помощью специальных элементов, вводимых в схему дополнительно. В этом случае можно обойтись без понижающего трансформатора и блока питания, традиционно используемого для подключения низковольтных осветителей. Основная задача дополнительных элементов в схеме подключения светодиода 220В — ограничение и выпрямление тока через него, а также защита перехода полупроводника от обратной полуволны.

Подключение светодиодной ленты к сети 220В: схема и описание

Светодиодные ленты сегодня достаточно распространены. Для внутреннего освещения они подходят как нельзя лучше. Также их преимущество заключается в том, что их можно установить в любой форме. В наше время на рынке представлены модели различной мощности. Для того чтобы определиться с подключением лент к сети 220 В, необходимо ознакомиться с основными видами, а также разобрать наиболее распространенные схемы.

Использование понижающих блоков питания

Подключить светодиодную ленту на 220 вольт через понижающий блок питания можно достаточно просто. При этом модели имеют различные частоты. Наиболее распространенным является параллельный тип соединения. Однако возможно и последовательное подключение к блоку опускания. Если рассматривать первый вариант, то контроллеры лучше выбирать низкоомные. В этом случае можно ожидать пороговое напряжение 20 В. Непосредственное подключение светодиодной цветной ленты к распределительному щиту происходит на первой фазе. При этом переходники в таких схемах используются редко. Если рассматривать последовательное соединение лент, то необходимо предусмотреть в схеме блок с пропускной способностью не менее 2 мк. Все это в долгосрочной перспективе позволит избежать коротких замыканий.

Использование источников питания электродов

Соединение лент с источником питания электродов возможно только параллельно. В этом случае контроллеры являются низкоомными. Устанавливаются они, как правило, на пару с переходниками. Прямое подключение к 220 светодиодной ленте осуществляется по первой фазе. Перед этим важно проверить заземление распределительного блока. Фазу в этом случае можно легко определить с помощью тестера. Также следует отметить, что в некоторых ситуациях возможно использование усилителей. Их имеет смысл устанавливать, если пропускная способность электродного блока менее 3 мкм. При этом отрицательное сопротивление цепи может сильно варьироваться. Таким образом, светодиодная лента долго не проработает.

Соединение с блоком питания операционного блока

С операционным блоком подключение светодиодной ленты к сети 220В (схема показана ниже) достаточно просто, но следует отметить, что в данном случае есть два подключения опции. Если рассматривать параллельный тип, то целесообразнее устанавливать блок с многоканальным контроллером. В этом случае разумнее подключать усилители только резонансного типа. В некоторых случаях возможна установка поглощающих фильтров. Для сети 220 В они должны выдерживать предельное сопротивление не менее 30 Ом. Удовлетворительные фильтры, в свою очередь, для таких схем абсолютно не подходят. Во многом это связано с большими волновыми колебаниями в сети. Если рассматривать последовательное подключение светодиодной ленты к щитку через блок, то усилитель в этом случае важно использовать с переходником. Все это позволит стабилизировать параметр порогового напряжения в электрической цепи.

Подключение светодиодной ленты к аккумулятору

Подключение светодиодной ленты к аккумулятору обычно осуществляется через клеммы. При этом соединение может происходить как в последовательном, так и в параллельном виде. При этом фильтры используются достаточно редко. Однако переходники нужно устанавливать, но они больше всего подходят для магнитного типа. Для подключения поглощающего фильтра необходимо использовать модулятор. Для управления мощностью светодиодной ленты используются разные типы контроллеров. На сегодняшний день многоканальные модели пользуются большим спросом у автомобилистов. Найти их в магазине можно с регуляторами различной формы. При этом необходимо обратить внимание на их проводимость. В среднем этот параметр колеблется около 3 мк. Однако есть более качественные модели, которые спасут светодиодные ленты от перегрузок. При этом энергия от аккумулятора будет расходоваться экономно.

Особенности соединения лент серии R с панелью

Соединение светодиодной ленты с пультом возможно только с помощью поглощающих фильтров. Для домашнего использования эта модель подходит идеально. При этом светодиодные ленты довольно сильно отличаются по цвету. Однако у них есть и недостатки. В первую очередь это касается низкой электропроводности. Однако регуляторы для светодиодных лент подходят не для всех типов. Модель может быть подключена напрямую через распределительный блок. Однако переходник в этом случае придется использовать. Абсорбционные фильтры в свою очередь устанавливаются в редких случаях. Если скачки в электрической цепи не превышают 20 В, то необходимости в этих компонентах нет.

Подключение лент серии В в автомобиле

Подключение светодиодной ленты в автомобиле осуществляется к аккумуляторам на 15 В. В данном случае подключение осуществляется через адаптер. В этом случае контакты замыкаются в первой фазе. Непосредственно мощность светодиодной ленты управляется контроллером. На сегодняшний день наиболее распространенными являются многоканальные модификации. Однако, если рассматривать светодиодные ленты на 5 В, то подойдут и простые контроллеры, которые на рынке можно приобрести совсем недорого. Многие специалисты в этом случае рекомендуют устанавливать фильтры только насыщающего типа. При этом довольно часто используются усилители. Если рассматривать последовательную схему подключения светодиодной ленты, то важно обратить внимание на мембранные усилители. В среднем пороговое напряжение они способны выдержать на уровне 20 В.. При этом скачки в сети максимально допустимы до 5 В. Используются мембранные усилители, обычно со стабилитронами.

RGB ленты в автомобиль

Подключение светодиодной ленты в автомобиль, как правило, через аккумулятор на 20 В. При этом переходники используются самые разнообразные. Однако регуляторы следует подбирать для указанной модели только многоканального типа. Таким образом, износ батареи может быть значительно снижен. Усилители по этой схеме подходят как мембранного, так и интегрального типа. Если рассматривать параллельное подключение светодиодной ленты, то лучше остановиться на первом варианте. В этой ситуации параметр порогового сопротивления в цепи обычно не превышает 20 Ом. Все это говорит о том, что нагрузка на аккумулятор не велика. Если рассматривать последовательное подключение светодиодной ленты такого типа, то усилители обычно устанавливаются интегральные. Все это необходимо для увеличения параметра фазного напряжения. Однако этого эффекта можно добиться и за счет использования широкополосных преобразователей.

Подключение ленты CW (12 В)

Для автомобилей хорошо подходит светодиодная лента 12 вольт. Его можно подключить только через двухфазные аккумуляторы. В квартирах эти модели тоже можно использовать. Однако в этом случае необходимо использовать поглощающий фильтр. Непосредственно перед подключением контактов важно проверить заземление в блоке. Это можно сделать, просто прикоснувшись тестером к крышке крышки. Если параметр сопротивления превышает 10 Ом, то цепь не замыкается. В этом случае светодиодные ленты использовать нельзя.

Подключение к трансформатору PP20

Подключение трансформатора к светодиодной ленте осуществляется в основном через понижающие блоки питания. Подбирать их важно только с тиристорами. На первом этапе зачищаются контакты на контроллере. Важно учитывать его тип. Если рассматривать эксплуатационные модификации, то в этом случае клеммы обычно используются с демпфером. В этой ситуации многие специалисты советуют в первую очередь заняться системой заземления. После подключения светодиодной ленты в цепь необходимо проверить пороговое сопротивление. При последовательном соединении этот параметр должен быть не менее 30 Ом.

Использование трансформаторов ПП21

Через трансформатор ПП21 подключение светодиодной ленты к сети 220В (схема показана ниже) может быть выполнено различными способами. Наиболее распространенным считается вариант с фазовым усилителем. Подключается, как правило, через волновой фильтр. Контроллер используется для регулировки пикового напряжения на светодиодной ленте. Если рассматривать вариант с последовательной схемой, то разумнее установить многоканальный тип. В случае параллельного варианта можно рассмотреть одноканальный аналог. Непосредственно регулятор монтируется в систему за адаптером. Для повышения порового напряжения многие специалисты рекомендуют использовать магнитные фильтры. Однако в такой ситуации параметр нагрузки на электрическую цепь не должен превышать 10 А.

Применение трансформаторов ПП30

Через трансформатор данного типа подключение светодиодной ленты к сети 220 В (схема показана ниже) можно осуществить только с фазовым переходником. Как правило, для соединения используются проводники с проводимостью не менее 2 мкм. Непосредственно контроллеры в этой ситуации могут быть установлены только одноканального типа. В этом случае регуляторы должны иметь пиковую частоту 30 Гц. Кроме того, важно обратить внимание на параметр порогового напряжения. В среднем оно колеблется в районе 22 В. Однако в такой ситуации нагрузка может превышать 5 А. В этом случае светодиодные ленты быстро перегорают. Чтобы исправить эту ситуацию, многие специалисты рекомендуют использовать поглощающие фильтры. Установите их непосредственно на контроллеры.

Подключение контроллера оперативного типа

Через контроллер оперативного типа подключить светодиодную ленту к сети 220В (схема представлена ​​ниже) достаточно просто. При этом переходники необходимо устанавливать с фазной частотой 20 Гц. При этом отрицательное сопротивление в цепи следует проверить тестером. Если рассматривать светодиодные лампы на 5 В, то усилители в этом случае для подключения не требуются. В свою очередь модификации на 10 В требуют применения широкополосных устройств для увеличения параметра пикового напряжения. Если рассматривать последовательное подключение светодиодной ленты, то для подключения устройства к распределительному блоку необходим переходник. В этом случае регуляторы оперативного типа устанавливаются за фильтром. При параллельном соединении контактов для электрической цепи требуется два. В противном случае параметр отрицательного сопротивления больше 3 Ом. В этой ситуации светодиодные лампы не могут работать длительное время.

Коаксиальные контроллеры для лент

Подключение лент через коаксиальные контроллеры можно встретить достаточно редко. Для домов эти схемы не подходят. В этом случае требуется блок питания на 30 В. Также следует отметить, что модуляторы в таких ситуациях не устанавливаются. Однако если рассматривать последовательное подключение, то одноканальные модификации все же можно использовать. Отличительной особенностью контроллеров этого типа можно назвать повышенную частоту. При таком пиковом напряжении они способны выдерживать максимум 20 В. Нагрузка на электрическую цепь допускается в 40 А.

Гибридные подключения — Служба приложений Azure

• Статья
• 10. 02.2022
• 12 минут на чтение

Гибридные подключения — это служба в Azure и функция в службе приложений Azure. В качестве службы у него есть возможности и возможности, отличные от тех, которые используются в службе приложений. Дополнительные сведения о гибридных подключениях и их использовании за пределами службы приложений см. в разделе гибридные подключения Azure Relay.

В службе приложений гибридные подключения можно использовать для доступа к ресурсам приложения в любой сети, которая может совершать исходящие вызовы в Azure через порт 443. Гибридные подключения обеспечивают доступ из вашего приложения к конечной точке TCP и не позволяют использовать новый способ доступа. ваше приложение. При использовании в службе приложений каждое гибридное подключение соотносится с одной комбинацией TCP-узла и порта. Это позволяет вашим приложениям получать доступ к ресурсам в любой ОС, если это конечная точка TCP. Функция гибридных подключений не знает и не заботится о протоколе приложения или о том, к чему вы обращаетесь. Он просто обеспечивает доступ к сети.

Как это работает

Гибридные подключения требуют развертывания агента ретрансляции, где он может получить доступ как к желаемой конечной точке, так и к Azure. Агент ретрансляции, диспетчер гибридных подключений (HCM), обращается к Azure Relay через порт 443. С сайта веб-приложения инфраструктура службы приложений также подключается к Azure Relay от имени вашего приложения. Через присоединенные соединения ваше приложение может получить доступ к нужной конечной точке. Соединение использует TLS 1.2 для безопасности и ключи подписи общего доступа (SAS) для проверки подлинности и авторизации.

Когда ваше приложение отправляет DNS-запрос, соответствующий настроенной конечной точке гибридного подключения, исходящий TCP-трафик будет перенаправлен через гибридное подключение.

Примечание

Это означает, что вы должны стараться всегда использовать DNS-имя для гибридного подключения. Некоторое клиентское программное обеспечение не выполняет поиск DNS, если вместо этого конечная точка использует IP-адрес.

Преимущества гибридного подключения службы приложений

Возможности гибридного подключения имеют ряд преимуществ, в том числе:

• Приложения могут безопасно получать доступ к локальным системам и службам.
• Для этой функции не требуется доступная в Интернете конечная точка.
• Быстро и легко настраивается. Никаких шлюзов не требуется.
• Каждое гибридное соединение соответствует одной комбинации хост:порт, что полезно для безопасности.
• Обычно брандмауэр не требует отверстий. Все подключения осуществляются через стандартные веб-порты.
• Поскольку эта функция находится на уровне сети, она не зависит от языка, используемого вашим приложением, и технологии, используемой конечной точкой.
• Его можно использовать для предоставления доступа в несколько сетей из одного приложения.
• Поддерживается в GA для приложений Windows и приложений Linux. Он не поддерживается для пользовательских контейнеров Windows.

Действия, которые невозможно выполнить с помощью гибридных подключений

Действия, которые нельзя выполнить с помощью гибридных подключений, включают:

• Подключение диска.
• Использовать UDP.
• Доступ к службам на основе TCP, которые используют динамические порты, такие как пассивный режим FTP или расширенный пассивный режим.
• Поддержите LDAP, так как для этого может потребоваться UDP.
• Поддержите Active Directory, так как вы не можете присоединиться к домену работника службы приложений.

Добавление и создание гибридных подключений в приложении

Чтобы создать гибридное подключение, перейдите на портал Azure и выберите свое приложение. Выберите Сеть > Настройте конечные точки гибридного подключения . Здесь вы можете увидеть гибридные подключения, настроенные для вашего приложения.

Чтобы добавить новое гибридное соединение, выберите [+] Добавить гибридное соединение . Вы увидите список гибридных подключений, которые вы уже создали. Чтобы добавить одно или несколько из них в свое приложение, выберите нужные, а затем выберите Добавить выбранное гибридное соединение .

Если вы хотите создать новое гибридное соединение, выберите Создать новое гибридное соединение . Укажите:

• Имя гибридного соединения.
• Имя хоста конечной точки.
• Порт конечной точки.
• Пространство имен служебной шины, которое вы хотите использовать.

Каждое гибридное подключение привязано к пространству имен служебной шины, и каждое пространство имен служебной шины находится в регионе Azure. Важно попытаться использовать пространство имен служебной шины в том же регионе, что и ваше приложение, чтобы избежать задержек, вызванных сетью.

Если вы хотите удалить гибридное соединение из своего приложения, щелкните его правой кнопкой мыши и выберите Отключить .

Когда гибридное соединение добавляется в ваше приложение, вы можете просмотреть сведения о нем, просто выбрав его.

Создание гибридного подключения на портале Azure Relay

В дополнение к работе с порталом из вашего приложения вы можете создавать гибридные подключения из портала Azure Relay. Чтобы гибридное подключение могло использоваться службой приложений, оно должно:

• Требовать авторизацию клиента.
• Иметь элемент метаданных с именем endpoint, который содержит комбинацию хост:порт в качестве значения.

Гибридные подключения и планы службы приложений

9Гибридные подключения службы приложений 0002 доступны только в ценовых категориях «Базовый», «Стандартный», «Премиум» и «Изолированный». Гибридные подключения недоступны для приложений-функций в планах потребления. Существуют ограничения, связанные с тарифным планом.

Тарифный план	Количество гибридных подключений, которые можно использовать в плане
Базовый	5 на план
Стандартный	25 на план
Премиум (v1-v3)	220 на приложение
Изолированный (v1-v2)	220 на приложение

Пользовательский интерфейс плана службы приложений показывает, сколько гибридных подключений используется и какими приложениями.

Выберите Гибридное соединение, чтобы просмотреть подробности. Вы можете увидеть всю информацию, которую вы видели в представлении приложения. Вы также можете увидеть, сколько других приложений в том же плане используют это гибридное соединение.

Существует ограничение на количество конечных точек гибридного подключения, которые можно использовать в плане службы приложений. Однако каждое используемое гибридное соединение можно использовать в любом количестве приложений в этом плане. Например, одно гибридное подключение, используемое в пяти отдельных приложениях в плане службы приложений, считается одним гибридным подключением.

Ценообразование

В дополнение к требованию SKU плана службы приложений за использование гибридных подключений взимается дополнительная плата. За каждого прослушивателя, используемого гибридным соединением, взимается плата. Прослушиватель — это диспетчер гибридных подключений. Если бы у вас было пять гибридных подключений, поддерживаемых двумя диспетчерами гибридных подключений, это было бы 10 прослушивателей. Дополнительные сведения см. в разделе Цены на служебную шину.

Диспетчер гибридных подключений

Для функции гибридных подключений требуется агент ретрансляции в сети, в которой размещена конечная точка гибридного подключения. Этот агент ретрансляции называется диспетчером гибридных подключений (HCM). Чтобы загрузить HCM, в своем приложении на портале Azure выберите 9.0273 Сеть > Настройте конечные точки гибридного подключения .

Этот инструмент работает в Windows Server 2012 и более поздних версиях. HCM работает как служба и подключается к Azure Relay через порт 443.

После установки HCM можно запустить HybridConnectionManagerUi.exe, чтобы использовать пользовательский интерфейс для средства. Этот файл находится в каталоге установки Hybrid Connection Manager. В Windows 10 вы также можете просто выполнить поиск Hybrid Connection Manager UI в поле поиска.

При запуске пользовательского интерфейса HCM первое, что вы видите, — это таблица со списком всех гибридных подключений, настроенных для этого экземпляра HCM. Если вы хотите внести какие-либо изменения, сначала выполните аутентификацию в Azure.

Чтобы добавить одно или несколько гибридных подключений к HCM:

1. Запустите пользовательский интерфейс HCM.

2. Выберите Добавить новое гибридное соединение .

3. Войдите в свою учетную запись Azure, чтобы гибридные подключения стали доступны для ваших подписок. HCM больше не будет использовать вашу учетную запись Azure.

4. Выберите подписку.

5. Выберите гибридные соединения, которые вы хотите ретранслировать с помощью HCM.

6. Выбрать Сохранить .

Теперь вы можете видеть добавленные гибридные соединения. Вы также можете выбрать настроенное гибридное соединение, чтобы просмотреть подробности.

Для поддержки настроенных гибридных подключений HCM требуется:

• TCP-доступ к Azure через порт 443.
• TCP-доступ к конечной точке гибридного подключения.
• Возможность выполнять поиск DNS на узле конечной точки и в пространстве имен служебной шины. Другими словами, имя узла в подключении к ретранслятору Azure должно разрешаться с компьютера, на котором размещен HCM.

Примечание

Ретранслятор Azure использует для подключения веб-сокеты. Эта возможность доступна только в Windows Server 2012 или более поздней версии. По этой причине HCM не поддерживается ни в чем, кроме Windows Server 2012.

Избыточность

Каждый HCM может поддерживать несколько гибридных соединений. Кроме того, любое заданное гибридное соединение может поддерживаться несколькими модулями HCM. По умолчанию трафик направляется через настроенные HCM для любой заданной конечной точки. Если вам нужна высокая доступность гибридных подключений из вашей сети, запустите несколько HCM на разных компьютерах. Алгоритм распределения нагрузки, используемый службой ретрансляции для распределения трафика между модулями HCM, представляет собой случайное назначение.

Добавление гибридного подключения вручную

Чтобы разрешить кому-либо за пределами вашей подписки размещать экземпляр HCM для данного гибридного подключения, поделитесь с ним строкой подключения шлюза для гибридного подключения. Вы можете увидеть строку подключения к шлюзу в свойствах гибридного подключения на портале Azure. Чтобы использовать эту строку, выберите Введите вручную в HCM и вставьте строку подключения шлюза.

Обновление

Существуют периодические обновления диспетчера гибридных подключений для устранения проблем или улучшения. При выпуске обновлений в пользовательском интерфейсе HCM появится всплывающее окно. Применение обновления применит изменения и перезапустит HCM.

Программное добавление гибридного подключения к приложению

Azure CLI поддерживает гибридные подключения. Предоставленные команды работают как на уровне приложения, так и на уровне плана службы приложений. Команды уровня приложения:

 az гибридное подключение веб-приложения
Группа
    az webapp hybrid-connection : методы, которые перечисляют, добавляют и удаляют гибридные подключения из веб-приложений.
        Эта группа команд находится в предварительной версии. Он может быть изменен/удален в будущем выпуске.
Команды:
    add : добавить гибридное подключение к веб-приложению.
    list : список гибридных подключений в веб-приложении.
    remove : удалить гибридное соединение из веб-приложения.


Команды плана службы приложений позволяют указать, какой ключ будет использовать данное гибридное подключение. Для каждого гибридного соединения установлены два ключа: первичный и вторичный. Вы можете использовать первичный или вторичный ключ с помощью приведенных ниже команд. Это позволяет вам переключать ключи, когда вы хотите периодически восстанавливать свои ключи.

 гибридное подключение az appservice --help
Группа
    Гибридное подключение az appservice : метод, который задает ключ, используемый гибридным подключением.
        Эта группа команд находится в предварительной версии. Он может быть изменен/удален в будущем выпуске.
Команды:
    set-key : установите ключ, который все приложения в плане службы приложений используют для подключения к гибридному
                подключения в этом плане службы приложений.


Защитите свои гибридные подключения

Существующее гибридное подключение может быть добавлено к другим веб-приложениям службы приложений любым пользователем, имеющим достаточные разрешения на базовый ретранслятор служебной шины Azure. Это означает, что если вы должны запретить другим повторно использовать одно и то же гибридное подключение (например, когда целевой ресурс является службой, не имеющей дополнительных мер безопасности для предотвращения несанкционированного доступа), вы должны заблокировать доступ к служебной шине Azure. Реле.

Любой пользователь с доступом Reader к ретранслятору сможет увидеть гибридное соединение при попытке добавить его в свое веб-приложение на портале Azure, но не сможет добавить его из-за отсутствия разрешений. для получения строки подключения, используемой для установления ретрансляционного соединения. Чтобы успешно добавить гибридное соединение, они должны иметь разрешение listKeys ( Microsoft. Relay/namespaces/hybridConnections/authorizationRules/listKeys/action ). Роль Contributor или любая другая роль, которая включает это разрешение в ретрансляторе, позволит пользователям использовать гибридное соединение и добавлять его в свои собственные веб-приложения.

Управление гибридными подключениями

Если вам необходимо изменить хост или порт конечной точки для гибридного подключения, выполните следующие действия:

1. Удалите гибридное подключение из диспетчера гибридных подключений на локальном компьютере, выбрав подключение и нажав Удалите в левом верхнем углу окна сведений о гибридном соединении.
2. Отключите гибридное подключение от службы приложений, перейдя к гибридным подключениям на странице App Service Networking .
3. Перейдите к ретранслятору для конечной точки, которую необходимо обновить, и выберите Гибридные соединения в разделе Объекты в меню навигации слева.
4. Выберите гибридное соединение, которое вы хотите обновить, и выберите Свойства в разделе Настройки в меню навигации слева.
5. Внесите изменения и нажмите Сохранить изменения вверху.
6. Вернитесь к настройкам гибридных подключений для службы приложений и снова добавьте гибридное подключение. Убедитесь, что конечная точка обновлена ​​должным образом. Если вы не видите гибридное подключение в списке, обновите его через 5-10 минут.
7. Вернитесь к диспетчеру гибридных подключений на локальном компьютере и снова добавьте подключение.

Устранение неполадок

Статус «Подключено» означает, что по крайней мере один HCM настроен с этим гибридным подключением и может получить доступ к Azure. Если статус гибридного подключения не равен Подключено , гибридное подключение не настроено ни в одном HCM, имеющем доступ к Azure. Когда ваш HCM показывает Not Connected , необходимо проверить несколько вещей:

• Есть ли у вашего хоста исходящий доступ к Azure через порт 443? Вы можете выполнить тестирование с хоста HCM с помощью команды PowerShell Test-NetConnection Destination -P Port

  .

• Возможно, ваш HCM находится в плохом состоянии? Попробуйте перезапустить локальную службу «Служба диспетчера гибридных подключений Azure».

• У вас установлено конфликтующее программное обеспечение? Диспетчер гибридных подключений не может сосуществовать с диспетчером гибридных подключений Biztalk или служебной шиной для Windows Server. Следовательно, при установке HCM необходимо сначала удалить все версии этих пакетов.

Если в вашем статусе указано Подключено , но ваше приложение не может получить доступ к вашей конечной точке, тогда:

• убедитесь, что вы используете DNS-имя в своем гибридном соединении. Если вы используете IP-адрес, то требуемый DNS-поиск клиента может не выполняться. Если клиент, работающий в вашем веб-приложении, не выполняет поиск DNS, то гибридное соединение не будет работать
• убедитесь, что DNS-имя, используемое в вашем гибридном соединении, может разрешаться с хоста HCM. Проверьте разрешение с помощью nslookup EndpointDNSname , где EndpointDNSname — это точное соответствие тому, что используется в вашем определении гибридного подключения.
• проверьте доступ с вашего хоста HCM к вашей конечной точке с помощью команды PowerShell Test-NetConnection EndpointDNSname -P Port Если вы не можете получить доступ к конечной точке с вашего хоста HCM, проверьте брандмауэры между двумя хостами, включая любые брандмауэры на основе хоста на целевом хосте. .
• , если вы используете службу приложений в Linux, убедитесь, что вы не используете «localhost» в качестве хоста конечной точки. Вместо этого используйте имя вашего компьютера, если вы пытаетесь создать соединение с ресурсом на вашем локальном компьютере.

В службе приложений средство командной строки tcpping можно вызвать из консоли дополнительных инструментов (Kudu). Этот инструмент может сообщить вам, есть ли у вас доступ к конечной точке TCP, но не сообщает, есть ли у вас доступ к конечной точке гибридного подключения.
