Подключение звезда и треугольник схема. Схемы подключения звездой и треугольником: особенности и отличия

Какие преимущества дает подключение электродвигателей звездой и треугольником. Как правильно выбрать схему подключения. В чем разница между соединением звезда и треугольник. Как работает переключение со звезды на треугольник при пуске двигателя.

Содержание

Основные схемы подключения трехфазных электродвигателей

При подключении трехфазных электродвигателей и других трехфазных устройств используются два основных способа соединения обмоток:

  • Звезда
  • Треугольник

Эти схемы подключения отличаются способом соединения концов обмоток и имеют разные характеристики по напряжению, току и мощности. Рассмотрим особенности каждой схемы подробнее.

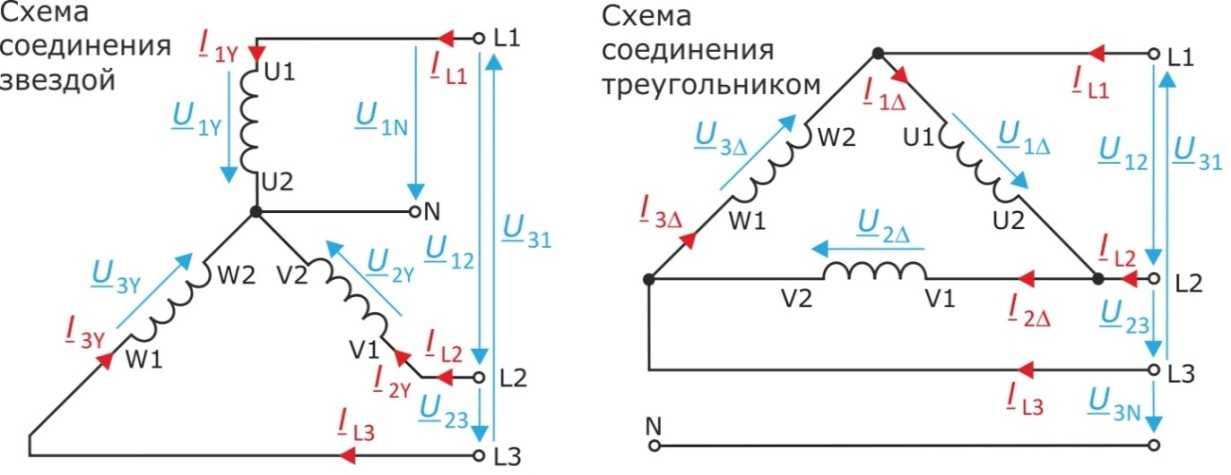

Схема соединения звездой

При соединении звездой:

  • Концы трех обмоток соединяются в одной точке, называемой нейтральной или нулевой
  • Начала обмоток подключаются к трем фазам питающей сети
  • Напряжение на каждой обмотке равно фазному напряжению сети
  • Линейное напряжение между фазами в √3 раз больше фазного

Схема звезда используется, когда номинальное напряжение обмоток равно фазному напряжению сети. Например, при питании от сети 380/220 В двигатель на 220 В подключается звездой.


Схема соединения треугольником

При соединении треугольником:

  • Конец каждой обмотки соединяется с началом следующей
  • К точкам соединения подключаются три фазы питающей сети
  • На каждую обмотку подается полное линейное напряжение сети
  • Ток в обмотках в √3 раз меньше линейного тока

Схема треугольник применяется, когда номинальное напряжение обмоток равно линейному напряжению сети. Например, двигатель на 380 В подключается треугольником к сети 380/220 В.

Отличия соединений звезда и треугольник

Основные отличия схем заключаются в следующем:

  • При соединении звездой напряжение на обмотках в √3 раз меньше, чем при соединении треугольником
  • Ток в обмотках при соединении звездой в √3 раз меньше, чем при соединении треугольником
  • Мощность при соединении треугольником в 3 раза больше, чем при соединении звездой
  • Пусковой ток при соединении звездой примерно в 3 раза меньше

Таким образом, схема звезда позволяет снизить пусковые токи, а схема треугольник обеспечивает большую мощность в рабочем режиме.


Как выбрать схему подключения?

При выборе схемы подключения следует учитывать:

  • Номинальное напряжение двигателя
  • Напряжение питающей сети
  • Требуемую мощность и режим работы
  • Допустимые пусковые токи

Общие рекомендации:

  • Если номинальное напряжение двигателя равно фазному напряжению сети — подключать звездой
  • Если номинальное напряжение двигателя равно линейному напряжению сети — подключать треугольником
  • Для снижения пусковых токов использовать схему звезда
  • Для получения максимальной мощности использовать схему треугольник

Переключение со звезды на треугольник при пуске

Для снижения пусковых токов и плавного запуска мощных двигателей применяется переключение со звезды на треугольник:

  • Пуск осуществляется при соединении звездой
  • После разгона до 70-80% номинальной скорости производится переключение на треугольник
  • Переключение выполняется автоматически с помощью специальных пускателей

Такая схема позволяет снизить пусковой ток примерно в 3 раза и обеспечить плавный запуск двигателя.


Важные особенности подключения звезда-треугольник

При использовании схемы звезда-треугольник следует учитывать:

  • Требуется специальный пускатель с возможностью переключения
  • Обмотки двигателя должны быть рассчитаны на линейное напряжение сети
  • Необходимо правильно соединить выводы обмоток двигателя
  • Время переключения должно быть оптимальным для конкретного двигателя

При правильном применении схема звезда-треугольник позволяет эффективно запускать мощные электродвигатели с минимальными пусковыми токами.

Как определить текущую схему подключения двигателя?

Определить схему подключения работающего двигателя можно следующими способами:

  • По маркировке на клеммной колодке двигателя
  • Измерив напряжение между выводами обмоток
  • Сравнив измеренные токи с паспортными данными двигателя
  • По характеру изменения тока при пуске двигателя

Важно правильно определить схему подключения перед проведением работ с двигателем или изменением схемы.


Как подключить ТЭНы, звезда — треугольник?! Как подключить блоки тэн (ТЭНБ)?! Схемы с рисунками и описанием.

Трубчатые нагреватели типа ТЭН, самые распространённые нагреватели, как в промышленности, так и в бытовом применении. Различаются ТЭН так же и подключением к сети, они могут работать как от однофазной, так и от трехфазной сети. Какие типы подключения к трехфазной сети для нагревателей существуют, и какие требования к характеристикам ТЭНов предъявляются для них.

Для подключения нагревательных ТЭНов к 3-фазной сети применяются два вида схем:

  • Тип подключения ЗВЕЗДА (220-380)
  • Тип подключения ТРЕУГОЛЬНИК (380)

Если подключать типовые нагреватели, типа блок ТЭНов или обычные трубчатые ТЭНы, то для распределения нагрузки равномерно, необходимо иметь на каждой фазе трехкратное количество электронагревателей. То есть минимальное количество ТЭНов должно быть три штуки. При этом электрические параметры ТЭНов должны иметь напряжение как 380, так и 200 Вольт.

Трубчатые нагреватели с напряжением 220 В нужно подключать к электрической сети только типом «ЗВЕЗДА». Что касается ТЭНов, который имеют электрические характеристики равные 380В, то к ним может применяться схема подключения как  ЗВЕЗДА так и ТРЕУГОЛЬНИК.

Вариант подключения к трехфазной сети питания типа ЗВЕЗДА

Тип ЗВЕЗДА применяется в ТЭНах в варианте подключения с четырьмя шпильками в качестве типа электровывода. Еще тип подключения «звезда» может использоваться при подключении блоков типа ТЭНБ. В данных случаях подключение резистивных элементов по следующей электрической схеме:

Так же рассмотрим, как можно подключить ТЭНы по данной схеме, если у нас имеются в наличии не специальные, а типовые воздушные или водные трубчатые ТЭНы.

К питающему напряжению должен подключаться только один концевик каждого нагревателя (ТЭНа). Именно поэтому для подключения к трехфазной сети кол-во ТЭНов должно быть кратно трем. Электроыводы, которые не присоединены к электропитанию, должны быть подключены через перемычку в одну нулевую точку.   Таким образом, получаем трехпроводную соединенную схему.

Если подробно рассмотреть схему трехфазного подключения на 380В, для включения 3-х трубчатых ТЭНов. На первой картинке вы можете рассмотреть описанную выше схему подключения ТЭНов, а на второй схеме, присоединение происходит посредством устройства для подачи питания на нагреватели с защитными реле. По схеме видно что каждый второй вывод нагревателя подается фаза А, В и С, а остальные же соединяются воедино.

Собрав нагреватели таким способом, мы получаем значение напряжения на каждом нагревателе между подключением к сети и нейтральной точкой равное 220В.

В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в единую нейтральную точку. Рабочее напряжение между выводами ТЭНов и нулевой точкой будет 220В.

Так же можно подключить ТЭНы к трехфазной сети ЗВЕЗДА, который использует четырехпроводную схему. При таком способе применяют трехфазное питание с напряжением 230В, а нулевую точку подают на нейтраль источника электропитания.

Тут так же, как и в предыдущей части, одни выводы соединяются в единую точку, а другие подводятся к сети с напряжением. Если соединить три вывода с нулевой точкой и  передавать на нулевую шину источника электропитания, получим напряжение на каждом нагревателе, равное 220В.

Когда требуется отключить нагреватели от сети питания, нужно использовать выключатели типа 3+n или же 3р+n, которые могут работать в автоматическом режиме. Автоматы такого типа могут использоваться  для полного перевода всех силовых контактов в автоматический режим работы.

Как следует применять тип подключения ЗВЕЗДА, на примере использования ТЭНов в отопительном котле.

Подключение нагревателей по схеме ЗВЕЗДА для отопительного котла.

В отопительных системах, ТЭНы могут подключаться разными способами, но для демонстрации схемы подключения по типу ЗВЕЗДА опишем вариант подключения ТЭНов работающих в воздушной среде, к 3-фазной сети питания с напряжением 220В.

Высокая ваттная нагрузка водяных ТЭНов создаёт определенные требования к соединению. Надежность соединений может быть обеспечена высоким качеством термостойких проводов и должно соответствовать инструкции.

Первым делом, при подключении проводов питания, нужно накрутить гайки на шпильку ТЭНа. Далее вам необходимо одеть шайбу и установить наконечник провода питания. Далее нужно одеть еще одну такую же шайбу, поверх которой помещается гровер. И далее нужно надежно притянуть гайкой.

Провода, которые выводятся на нейтральную фазу, крепятся болтом M8. Провод нейтрали нужно поместить в перемычку, которая находится между контактами отверстий нагревателя.

Первым делом важно заземлить корпус нагревателя и выводов питания после того, как присоедините все провода питания и нулевые контакты ТЭНа. В большем кол-ве  электрокотлов, шпилька заземления располагается с внешней стороны около блока с нагревателями. К нему и надо подключать провод заземления.

После присоединения проводов следует провести заземление корпуса ТЭНа и проводов подключения к нему. Как правило котлы имеют болт для заземления со стороны блока электронагревателей, к нему и следует подключать провод заземления.

Вы можете использовать для заземления, как отдельный вывод уравнения потенциалов, так и электровывод с клеммной колодки блока управления.

Наглядно все показано на рисунке ниже в виде схемы и фото подключения.

Если вы сделали все по инструкции, подключение нагревателей электрокотла можно считать завершенным. Далее нужно вернуть защитный кожух на место.

В котлах отопления, управление нагревателями производится посредством данных от термодатчика. Сам же регулятор расположен на центральной панели управления котла. На табло регулятора будут выводиться данные о температуре нагревателей и температуре теплоносителя. На основе этих показаний показаниях, которые вы предварительно выставили на регуляторе, автоматика принимает решение о включении или отключении питания нагревателей. Пока температура будет меньше требуемой, будет подаваться электричество, и ТЭНы будут греть теплоноситель, а при достижении или превышении верхнего значения температуры, питание будет отключено и блок ТЭНов прекратит работу.

При остывании до нижнего порога нагреватели будут запущены.

Терморегулятор позволяет, один раз установить максимальный и минимальный порог температуры и потом работа электрокотла будет осуществляться в автоматическом режиме, а температура будет поддерживаться на нужном уровне.

Есть вариант применения терморегуляторов с несколькими типами датчиков, которые будут не только регулировать нагревание самого блока, но и температуру воздуха в помещении. Для этого термопару надо устанавливать на требуемом расстоянии от котла.

Вариант подключения к трехфазной сети тип ТРЕУГОЛЬНИК

Наглядно на схеме показан еще один вариант подключения ТЭНов к трехфазной сети по типу ТРЕУГОЛЬНИК.

При данном варианте нагреватели соединяются между собой последовательно. Что в итоге должно сформировать три плеча для фазы А, В и С.  Для примера:

  1. Для А фазы – соединяем первый вывод ТЭНа №1 и первый вывод ТЭНа №2
  2. Для В фазы – соединяем второй вывод ТЭНа №2 и второй вывод ТЭНа №3
  3. Для С фазы – соединяем второй вывод ТЭНа №1 и первый вывод ТЭНа №3

Теперь, когда мы познакомились с разными типами подключения нагревателей, можно рассмотреть зависимость мощности и температуры ТЭНов от типа схемы подключения.

Соотношение температуры и мощности нагрева от варианта схемы подключения

Мощность нагревателя – это величина, на которую многие покупатели ориентируются при выборе ТЭНов. По сути же мощность нагревателя зависит только от показания резистива нагревательной нити. Конечно же, если не использовать трансформаторы и питание от определенной сети будет постоянным. Данное свойство можно легко вычислить, по простой формуле:

Мощность (P) = Напряжение (U) * Сила тока (I)

В

В этом уравнении за величину напряжения берем разницу потенциалов между контактами нагревателя, а силу тока нужно замерять ту, которая будет протекать по нагревательной спирали.

Силу тока можно рассчитать по формуле I=U/R, где R – электрическое сопротивление ТЭНа. Теперь подставим это значение в формулу, и получится, что мощность нагрвателя зависит только от напряжения и сопротивления спирали.

Делаем вывод, что при постоянном напряжении сети питания мощность ТЭНа будет меняться только при изменении сопротивления.

Значение сопротивления резистивного элемента в большинстве ТЭНов имеют прямую зависимость от значения излучаемой температуры. Но в нагревателях с нихромовой или фехралевой нитью накаливания, к примеру, в пределах нескольких сотен градусов, сопротивление зачастую не меняется.



Соединение в треугольник и звезду отличие

Обмотки генераторов, трансформаторов, электродвигателей и других электрических приемников при их подключении к трехфазной сети соединяются двумя способами: звездой или треугольником. Эти схемы подключения сильно отличаются друг от друга и несут на себе разные токовые нагрузки. Поэтому есть необходимость разобраться в вопросе, как производится подключение звезда и треугольник — в чем разница? Подключение обмоток звездой — это их соединение в одной точке, которая носит название нулевая точка или нейтральная. Схема подключения треугольником — это последовательное соединение концов рабочих обмоток, в которых начало одной обмотки соединяется с концом другой. Разница очевидна.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Разница между соединением звезда и треугольник
  • Звезда и треугольник принцип подключения
  • Схемы и группы соединения обмоток трансформаторов
  • Схемы соединений обмоток треугольник и звезда для чайников.
  • СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ
  • Трёхфазная система электроснабжения
  • В чём отличие соединений асинхронных двигателей: звездой и треугольником?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Определение начала и конца фазных обмоток асинхронного электродвигателя

Разница между соединением звезда и треугольник


Обмотки генераторов, трансформаторов, электродвигателей и других электрических приемников при их подключении к трехфазной сети соединяются двумя способами: звездой или треугольником. Эти схемы подключения сильно отличаются друг от друга и несут на себе разные токовые нагрузки. Поэтому есть необходимость разобраться в вопросе, как производится подключение звезда и треугольник — в чем разница? Подключение обмоток звездой — это их соединение в одной точке, которая носит название нулевая точка или нейтральная.

Схема подключения треугольником — это последовательное соединение концов рабочих обмоток, в которых начало одной обмотки соединяется с концом другой.

Разница очевидна. Но какую цель преследуют эти виды соединения, почему звезда треугольник применяются в разных электрических установках, в чем эффективность той и другой. Вопросов по данной теме возникает немало, с ними и надо разобраться. Начнем с того, что при запуске того же электродвигателя ток, который называется пусковым, обладает высоким значением, который превышает номинальную его величину раз в шесть или восемь.

Если это маломощный агрегат, то защита такую силу тока может выдержать, а если это электродвигатель большой мощности, то никакие защитные блоки не выдержат. Сам же двигатель начнет вращаться с небольшой скоростью, отличающуюся от паспортной. То есть, проблем с пусковым током немало. Именно второй вариант используется на производстве, как самый простой и эффективный.

Просто производится преобразование схемы звезда в треугольник. То есть, во время пуска двигателя его обмотки соединяются по схеме звезда, затем как только мотор наберет обороты, переключается на треугольник. Процесс переключения звезды на треугольник производится автоматически. Рекомендуется в электродвигателях, где используются одновременно два варианта соединения — звезда-треугольник, к соединению обмоток по схеме звезда, то есть, к их общей точке подключения, подсоединить нейтраль от сети питания.

Для чего это необходимо делать? Все дело в том, что во время работы по данному варианту подсоединения появляется высокая вероятность асимметрии амплитуд разных фаз. Именно нейтраль будет компенсировать данную асимметрию, которая обычно появляется за счет того, что обмотки статора могут иметь разное индуктивное сопротивление. Что касается схемы треугольник, то основное ее преимущество — это достижение электрическим двигателем в процессе его работы максимальной мощности.

Но при этом рекомендуется строго придерживаться эксплуатационных режимов, которые расписаны в паспорте мотора. Тестирование электродвигателей, соединенных по схеме треугольник, показало, что его мощность в три раза больше, чем соединенных по схеме звезда.

Если говорить о генераторах, которые выдают ток в питающую сеть, то схемы соединения звезда и треугольник по своим техническим параметрам точно такие же. То есть, выдаваемое напряжение треугольником будет больше, правда, не в три раза, но не менее 1,73 раза. По сути, получается, что напряжение генератора при звезде, равное вольт, преобразуется в вольт, если провести переключение с одного варианта на другой.

Но необходимо отметить, что мощность самого агрегата при этом остается неизменной, потому что все подчиняется закону Ома, в котором напряжение и сила тока находятся в обратной пропорциональности. То есть, увеличение напряжения в 1,73 раза, снижает ток точно на такую же величину. Отсюда вывод: если в клеммной коробке генератора располагаются все шесть концов обмоток, то можно будет получить напряжение двух номиналов, отличающихся друг от друга коэффициентом 1, Почему соединения треугольником и звездой сегодня присутствуют во всех современных мощных электродвигателях?

Из всего вышесказанного становится понятным, что основное требование ситуации — это снизить токовую нагрузку, которая возникает в процессе пуска самого агрегата.

Это соединение звездой. После того, как электрический агрегат разгонится, то есть, скорость его вращения станет соответствовать паспортным данным, произойдет переход на треугольник со звезды. Отсюда фазное напряжение станет равным линейному.

Сам себе электрик. Главная Электрооборудование Генераторы Подключение звезда и треугольник — в чем разница? Содержание 1. Что собой представляют схемы 2. Преимущества двух схем 3. Делаем выводы. Читайте также Заземление и зануление — в чем разница двух понятий Как правильно провести подключение электродвигателя звездой и треугольником Как правильно провести подключение электродвигателя на вольт Трехфазный асинхронный двигатель — подключение на вольт Для чего необходимы технические условия на подключение к электрическим сетям Светодиодная самоклеящаяся влагозащищенная лента — модели, подключение и нюансы.

Оставить ответ Отменить ответ. Введите комментарий. Введите ваше имя. Как читать электрические схемы — графические, буквенные и цифровые обозначения. Новички, которые пытаются самостоятельно собрать какие-то электронные схемы и приборы, сталкиваются с самым первым в своей новой деятельности вопросе, как читать электрические схемы? Какое сечение провода нужно для 5 кВт нагрузки. Правильный выбор кабеля или провода для электрической проводки в частном доме или квартире — основа безопасной эксплуатации электрических внутренних сетей.

В основе же выборе ЛЭП — это проводная или кабельная линия передачи электроэнергии. Как можно обозначит значение линий электропередач? Есть ли точное определение проводам, по которым передается электроэнергия? В межотраслевых правилах технической эксплуатации электроустановок потребителей есть точное Выбор сечения кабеля по току — таблица ПУЭ, расчеты и нюансы. В Правилах управления электроустановок четко расписано, сколько тока должна суммарно потреблять городская квартира, а, значит, кабель какого сечения должен быть в ней использован.

Карта сайта Контакты Ограничение ответственности Политика конфиденциальности.


Звезда и треугольник принцип подключения

Стандартами установлены условное графическое изображение обмоток, схем их соединения между собой и буквенные обозначения рис. Чередование фаз А, В, С принято считать слева направо, если смотреть на трансформатор со стороны отводов ВН. Начала обмоток НН обозначают строчными латинскими буквами. Для трехобмоточных трансформаторов начала обмоток среднего напряжения СН обозначают буквами Ат, Вт, Ст, концы — буквами Хт, Начала и концы обмоток однофазных трансформаторов обозначают так же, как обмотки первых фаз трехфазных трансформаторов: А—X, Ат—Хт, а—х.

Подключение звезда и треугольник – в чем разница? Вариант соединения обмоток треугольником предусмотрен для .. Минимум потерь мощности даёт схема включения «треугольником» в отличие от схемы «звезды».

Схемы и группы соединения обмоток трансформаторов

Регистрация Вход. Ответы Mail. Вопросы — лидеры Квадрокоптер летит токо в верх модель YH 1 ставка. Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка. А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка.

Схемы соединений обмоток треугольник и звезда для чайников.

Вся нагрузка в трёхфазных цепях соединяется по схеме звезда или треугольник. В зависимости от вида потребителей электроэнергии и напряжения в электросети и выбирают соответствующий вариант. Если говорить об электродвигателях, то от выбора варианта соединения обмоток зависит возможность его работы в конкретной сети с номинальными характеристиками. Содержание: Теория В чем разница Формулы мощности, тока и напряжения Практика — как выбрать схему для конкретного случая Переключение со звезды на треугольник для плавного пуска Заключение. Как уже было сказано, схемы соединения звезда и треугольник характерны не только для электродвигателя, но и для обмоток трансформатора, нагревательных элементов например, тэнов электрокотла и другой нагрузки.

Чем же они отличаются и как устроены, попробуем разъяснить в нашей статье.

СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ

В трехфазных цепях применяют два вида соединений генераторных обмоток — в звезду и треугольник рис. При соединении в звезду все концы фазных обмоток соединяют в один узел, называемый нейтральной или нулевой точкой , и обозначают, как правило, буквой O. При соединении в треугольник обмотки генератора соединяют так, чтобы начало одной соединялось с концом другой. Если генератор не подключен к нагрузке, то по его обмоткам не протекают токи, так как сумма ЭДС равна нулю. Соединение резисторов треугольником: а — расположение резисторов вдоль сторон, б — параллельное расположение резисторов. В звезду и треугольник включаются и сопротивления нагрузки так, как показано на рис.

Трёхфазная система электроснабжения

Для работы электрического прибора, двигателя, трансформатора в трехфазной сети необходимо соединить обмотки по определенной схеме. Наиболее распространенными схемами соединения являются треугольник и звезда, хотя могут применяться и другие способы соединения. Трехфазный двигатель или трансформатор имеет 3 рабочих , независимых друг от друга обмоток. Каждая обмотка имеет два вывода — начало и конец. Отсюда выходит и понятие — нулевая точка. Начало каждой обмотки соединяются непосредственна с фазами питающей сети. Соответственно начало каждой обмотки соединяется с одной из фаз А, В, С.

Соединение обмоток электродвигателя «треугольником». В отличие от соединения «звездой» эта схема позволяет использовать всю паспортную.

В чём отличие соединений асинхронных двигателей: звездой и треугольником?

Из практики известно, что при запуске электродвигателя с короткозамкнутым ротором первоначальный пусковой ток превышает номинальный примерно в шесть раз. Это, в свою очередь, ведёт к уменьшению вращающего момента двигателя, может вызвать выключение магнитных пускателей и контакторов, снизить уровень освещённости рабочего места. Для предупреждения этих последствий на производстве всегда стремятся снизить пусковой ток электродвигателей.

Трехфазная цепь является частным случаем многофазных электрических систем, представляющих собой совокупность электрических цепей, в которых действуют ЭДС одинаковой частоты, сдвинутые по фазе относительно друг друга на определенный угол. Отметим, что обычно эти ЭДС, в первую очередь в силовой энергетике, синусоидальны. Однако, в современных электромеханических системах, где для управления исполнительными двигателями используются преобразователи частоты, система напряжений в общем случае является несинусоидальной. Каждую из частей многофазной системы, характеризующуюся одинаковым током, называют фазой, то есть фаза — это участок цепи, относящийся к соответствующей обмотке генератора или трансформатора, линии и нагрузке. Разработка многофазных систем была обусловлена исторически. Исследования в данной области были вызваны требованиями развивающегося производства, а успехам в развитии многофазных систем способствовали открытия в физике электрических и магнитных явлений.

Сегодня асинхронные электромоторы пользуются популярностью благодаря надежности, отличной производительности и сравнительно невысокой стоимости. Двигатели этого типа обладают конструкцией, способной выдерживать сильные механические нагрузки.

Наибольшее распространение С. При соединении звездой концы обмоток трёх фаз генератора трансформатора, электродвигателя объединяются в общую нейтральную точку, а начала обмоток присоединяются к трём отходящим проводам «линейные провода». При соединении треугольником конец каждой фазы соединяется с началом следующей и к полученным трём узлам присоединяются линейные провода. Если и генератор и приёмник электроэнергии соединены звездой, то нейтр. У симметричных приёмников, соединённых звездой или треугольником, сопротивления всех трёх фаз одинаковы.

Схема подключения электродвигателя во многом определяется условиями его эксплуатации. Например, подключение «звездой» обеспечивает большую плавность работы, но дает потерю мощности по сравнению с подключением «треугольником». Иногда бывает нужно подключить трехфазный двигатель в однофазную сеть. В любом случае рассматривать этот вопрос надо по порядку.


WAZIPOINT

Схема стартовой линии звезда-треугольник и принцип ее работы

Рис. Схема подключения трехфазного двигателя с пускателем по схеме звезда-треугольник.

Что такое Звездная Дельта Стартер для запуска двигателя?

Пускатель звезда-треугольник электрический пусковое устройство двигателя, обычно используется в двигателях большого размера для преодоления некоторых технические ограничения. Звезда и треугольник означают здесь 2 отдельных состояния двигателя. работает, сначала соединение «звезда», а затем соединение «треугольник».

Пусковой ток любого тяжелого Электрический двигатель может более чем в 4 раза превышать нормальный ток нагрузки, который он потребляет, когда он набрал скорость и достиг своего нормального рабочего состояния.

Чтобы преодолеть эта первоначальная проблема зачарования с высоким током, для такого устройства требуется звезда соединение во время пуска и имеет ли соединение «звезда» достаточный крутящий момент для запуска до 75% до 80% скорости полной нагрузки, тогда двигатель может быть подключен в треугольник режим.

Когда двигатель подключен к треугольнику конфигурации фазное напряжение увеличивается на 173%, а фазные токи увеличиваются по тому же соотношению. Линейный ток увеличивается в три раза по сравнению со значением в звезде. связь.

Какая проблема Запуск двигателя без звезды-треугольника?

Мы уже знаем, если двигатель запустится просто при соединении в треугольник пусковой ток был бы огромным как раз для быть в состоянии запустить двигатель, не до рабочего состояния. Для этого бы require —

Спонсоры:

v

Автоматические выключатели большой мощности, чтобы обеспечить пусковой импульс пропускать ток без немедленного отключения двигателя.

v

Трёхфазные силовые кабели большого размера требуются только для время начала, но обычное время работы не требуется.

v

Большие размеры катушек и контактов на реле или подрядчиках должны управлять двигателем, но для нормального времени работы требуются меньшие размеры.

Иногда коммунальное предприятие также не позволяет запускать большой двигатель без пускателя звезда-треугольник из-за системы нестабильность из-за переходных процессов переключения.

Следуя приведенному ниже рисунку, силовое соединение между магнитным контактом для Главного, Звезды, Треугольника и двигателя показано на схематической линейной схеме и электрической схеме для упрощения подключения.

Соединение пускателя звезда-треугольник с проводкой управления

Важно, чтобы перерыв между контрактором Star выключался и переключатель контактора треугольника включен, потому что контактор звезды должен быть надежно гасится до срабатывания контактора треугольника. Во время переходного периода переключения двигатель должен работать в свободном режиме с небольшим замедлением. Это также важно, чтобы пауза переключения не была слишком длинной, она может генерировать напряжение само по себе, и это может увеличивать или уменьшать приложенное линейное напряжение.

На сегодня это все о стартере звезда-треугольник; здесь, в этой статье, мы обсудили только пуск двигателя с помощью 3-х магнитных контрактов звезда-треугольник, твердотельные пускатели двигателей от разных компаний также доступны на рынке.

Читать: Вся новостная газета Bangla


Новое сообщение Старый пост Главная

Подписаться на: Опубликовать комментарии (Atom)

Вам могут понравиться следующие страницы

  • ЧТО ТАКОЕ PCD (ДИАМЕТР КРУГА ДЕЛА)?

    Как рассчитать PCD (диаметр делительной окружности)? PCD — это краткая форма диаметра делительной окружности; Диаметр делительной окружности (PCD. ..

  • Таблица выбора размеров медных и алюминиевых шин

    Что такое шина? Сборная шина — это общий коллектор, где один или несколько источников потребляют мощность одновременно, а также один или несколько источников могут потреблять мощность одновременно…

  • Что такое кольцевая цепь и радиальная цепь?

    Что такое радиальная и кольцевая цепи? Подумайте о простом круге, который имеет радиус и периферию. Электрическая цепь в вашей электропроводке…

  • В чем разница между DOL и пускателем звезда-треугольник?

    Зачем использовать прямой пуск (DOL) и пускатель звезда-треугольник? DOL означает, что двигатель подключен непосредственно к сети с помощью одного контактора без с…

  • Как рассчитать номинал предохранителя для электроприборов?

    Предохранители с различными номиналами Руководство по расчету номиналов предохранителей Функция предохранителя заключается в разрыве цепи при достижении порогового значения тока. ..

  • Зачем нужна система продувки для хладагента и как она работает в компрессоре чиллера

    Рис. Схема системы продувки хладагента Зачем нужна система продувки для хладагента и как она работает в компрессоре чиллера …

  • Как преобразовать однофазную мощность в трехфазную?

    Вы можете найти три варианта преобразования однофазной мощности в трехфазную, например, статический преобразователь с использованием емкости…

  • Что такое первичный двигатель для электрического генератора?

    Fig-Первичный двигатель для электрического генератора Первичный двигатель, который постоянно вращает вал электрического генератора для выработки электрического тока…

  • Схема подключения лампового светильника с конденсатором

    Как подключить ламповый светильник? Электропроводка ламповых или люминесцентных ламп проста, но мы часто сталкиваемся с вопросами, связанными с тем, как …

  • Скрутка проводника Перспектива конструкции силового кабеля

    Скрутка проводника Перспектива конструкции силового кабеля Скрутка проводника является основным аспектом конструкции кабеля, который. ..

Что такое Delta Connection? Свойства, применение, схема

Электроэнергия используется двумя типами систем — однофазными энергосистемами и трехфазными энергосистемами. Однофазная система питания имеет два провода — фазу и нейтраль, тогда как трехфазная система питания имеет три провода под напряжением. Трехфазная система питания использует два типа соединения — соединение звездой и соединение треугольником. В предыдущей статье мы говорили о соединении звезд. В этой статье мы поговорим о соединении треугольником. Изучение дельта-соединения также очень важно, как и изучение звездного соединения.

Что такое Delta Connection?

В трехфазной энергосистеме, где все три фазы соединены в замкнутую систему, как показано на рисунке ниже, это называется соединением треугольником. При соединении треугольником все три фазы соединяются таким образом, что получается треугольная форма цепи. Нет такой общей точки, как соединение звездой. Соединение треугольником — это только трехфазная трехпроводная система. Здесь вы никогда не получите четвертый провод.

Читайте также:  Что такое Star Connection? Свойства, применение, схема

Символ соединения треугольником

Вы видите символ соединения треугольником.

Схема соединения треугольником

Здесь вы можете увидеть схему соединения треугольником.

Здесь вы можете видеть, что конечная точка каждой катушки соединена с начальной точкой следующей катушки, что означает, что противоположные клеммы каждой катушки соединены вместе.

Свойства соединения треугольником

1. В соединении треугольником нет нейтральной точки.

2. При соединении треугольником фазное напряжение равно линейному.

3. При соединении треугольником линейный ток в три раза превышает фазный ток.

4. При соединении треугольником на каждую обмотку всегда подается высокое напряжение.

5. Соединение треугольником обеспечивает одно напряжение. Здесь вы не можете получить два разных напряжения, как при соединении звездой.

6. Здесь все три фазы, передающие высокое напряжение, пересекаются друг с другом.

См. также:  Пример электрического баланса и несимметричной нагрузки, схема

Формула соединения треугольником

Формула линейного тока в соединении треугольником,

Формула линейного напряжения в соединении треугольником,

Формула мощности в Соединение треугольником,

Преимущества соединения треугольником

1. Соединение треугольником всегда обеспечивает высокое напряжение в каждой фазе, поэтому при работе электрических устройств, машин, таких как электродвигатель, можно достичь очень высокой скорости и крутящего момента.

2. Соединение треугольником позволяет пропускать очень большой ток между тремя фазами.

3. Соединение треугольником обеспечивает больший электрический баланс системы в нормальном состоянии, так как это замкнутая система.

Читайте также:  Мотор или нагреватель потребляют больше электроэнергии?

Недостатки соединения треугольником

1. Соединение треугольником обеспечивает только одно напряжение. Это важный недостаток по сравнению со звездным соединением.

2. Здесь мы не можем получить нейтральную точку, поэтому при неисправности или обрыве любого проводника невозможно сбалансировать две другие фазы. Но при соединении звездой это возможно, подключив нейтральную точку к земле.

3. Поскольку все фазы находятся под высоким напряжением, для каждой фазы требуется дополнительная изоляция.

4. Однофазное питание не может быть получено от трехфазной энергосистемы.

См. также:  Объяснение влияния пониженного и повышенного напряжения на двигатель

Применение и использование соединения треугольником

1. Соединение треугольником используется для работы асинхронного двигателя, так как оно помогает увеличить скорость и крутящий момент.

2. Соединение треугольником используется в воздушных линиях высокого напряжения, где изоляция не требуется, но важно протекание тока.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
