Построение электрических схем. Основы построения электрических схем: полное руководство

Как правильно читать и составлять электрические схемы. Какие бывают виды схем и их назначение. Основные правила и стандарты оформления электрических схем.

Содержание

Виды электрических схем и их назначение

Существует несколько основных видов электрических схем, каждый из которых имеет свое назначение:

Структурная схема — показывает основные функциональные части устройства и их взаимосвязи
Функциональная схема — поясняет процессы, протекающие в отдельных функциональных цепях или устройстве в целом
Принципиальная схема — определяет полный состав элементов и связей между ними
Монтажная схема — показывает соединения составных частей изделия и определяет провода, жгуты, кабели

Правильный выбор типа схемы зависит от назначения разрабатываемого устройства и стадии проектирования. Для сложных устройств часто разрабатывают несколько видов схем.

Основные правила построения электрических схем

При составлении электрических схем необходимо соблюдать следующие основные правила:

Схемы выполняют без соблюдения масштаба, действительное пространственное расположение составных частей изделия не учитывают
Условные графические обозначения элементов и соединяющие их линии связи следует располагать на схеме так, чтобы обеспечить наилучшее представление о структуре изделия
Линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество изломов и взаимных пересечений
Расстояние между соседними параллельными линиями связи должно быть не менее 3 мм
Элементы, входящие в изделие и изображенные на схеме, должны иметь обозначения в соответствии со стандартами

Соблюдение этих базовых правил позволяет сделать схему наглядной и удобной для чтения.

Как читать электрические схемы

Чтение электрических схем требует определенных навыков и знаний. Вот основные шаги по анализу схемы:

Определите тип схемы (структурная, функциональная, принципиальная и т.д.)
Найдите источник питания и основные функциональные блоки
Проследите пути протекания тока от источника к потребителям
Изучите условные обозначения элементов и их параметры
Разберитесь с принципом работы отдельных узлов и всего устройства в целом
Обратите внимание на элементы защиты и управления

Важно помнить, что сложные схемы часто разбивают на функциональные узлы для облегчения понимания. Анализ лучше начинать с общей структуры, постепенно переходя к деталям.

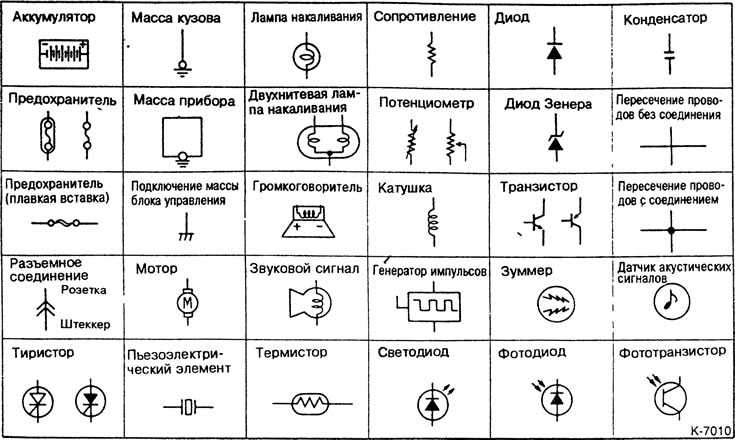

Условные графические обозначения в электрических схемах

Для однозначного понимания электрических схем используются стандартизированные условные графические обозначения (УГО) элементов. Основные группы УГО:

Источники питания (батареи, генераторы)

Коммутационные устройства (выключатели, переключатели)
Электромеханические устройства (двигатели, трансформаторы)
Полупроводниковые приборы (диоды, транзисторы)
Резисторы, конденсаторы, катушки индуктивности
Электроизмерительные приборы

Важно изучить основные УГО и уметь «читать» их на схемах. Это позволит быстро понимать назначение и принцип работы различных электрических цепей.

Программное обеспечение для создания электрических схем

Современные электрические схемы обычно создаются с помощью специализированного программного обеспечения. Наиболее популярные программы:

AutoCAD Electrical — профессиональный инструмент для проектирования электрических систем
КОМПАС-Электрик — отечественная САПР для проектирования электрооборудования
Microsoft Visio — универсальный инструмент для создания схем и диаграмм
TinyCAD — бесплатная программа для рисования электрических схем
Circuit Diagram — онлайн-редактор электрических и электронных схем

Выбор программы зависит от сложности проекта, требуемой функциональности и бюджета. Для простых схем вполне подойдут бесплатные онлайн-редакторы.

Стандарты оформления электрических схем

При разработке электрических схем необходимо соблюдать требования соответствующих стандартов:

ГОСТ 2.701-2008 — Схемы. Виды и типы. Общие требования к выполнению
ГОСТ 2.702-2011 — Правила выполнения электрических схем
ГОСТ 2.710-81 — Обозначения буквенно-цифровые в электрических схемах
ГОСТ 2.721-74 — Обозначения условные графические в схемах. Обозначения общего применения

Соблюдение стандартов обеспечивает единообразие оформления схем и их однозначное понимание всеми специалистами. При разработке схем для зарубежных заказчиков могут применяться международные стандарты IEC.

Типичные ошибки при составлении электрических схем

При разработке электрических схем нужно избегать следующих распространенных ошибок:

Неправильное использование условных графических обозначений элементов
Отсутствие или неверное обозначение номиналов компонентов
Пересечение линий связи без точки в месте пересечения
Неоправданное усложнение схемы, отсутствие структурирования
Отсутствие обозначений функциональных групп элементов
Несоблюдение требований стандартов по оформлению

Внимательная проверка схемы на наличие этих ошибок поможет избежать проблем при реализации проекта и эксплуатации устройства.

Заключение

Правильное построение электрических схем — важный навык для инженеров-электриков и радиоэлектронщиков. Соблюдение стандартов, использование специализированного ПО и понимание основных принципов позволяет создавать наглядные и информативные схемы. Это значительно упрощает разработку, отладку и обслуживание электронных устройств и электрических систем.

Построение Принципиальных Электрических Схем — tokzamer.ru

В качестве задания студенту выдается схема электрическая принципиальная, содержащая изображения электрических элементов и электрические связи между ними. Каждую функциональную часть изделия характеризуют: — наименование, указывающее на ее конкретную функцию в изделии и характер протекающих в ней процессов; — состав; — параметры реализуемых физических процессов.

Описание панели инструментов для рисования электрических схем.

Читайте дополнительно: Можно ли самому ремонтировать электрику

1.1. Схема электрическая принципиальная.

В соответствии с ГОСТ 2. Схемы подключения используют при разработке других конструкторских документов, а также для осуществления подключений изделий и при их эксплуатации.

Подача напряжения на силовые цепи и цепи управления должна производиться посредством вводного пакетного выключателя или автоматического выключателя. Схема собирается на рабочем поле листе с помощью использования мыши и клавиатуры. Выбранный формат должен обеспечить компактное выполнение схемы, не нарушая ее наглядности и удобства пользования ею.

Все элементы одного и того же устройства, машины, аппарата и т.

Создание принципиальной электрической схемы в графическом редакторе схем p-cad Schematic Для представления информации об электронном средстве используют различные описания в виде схем: схема электрическая структурная, схема электрическая функциональная, схема соединений и др. Рекомендуемая толщина линий от 0,3 до 0,4 мм.

Читайте дополнительно: Проводка под вагонкой

Платные приложения

Расстояние между соседними параллельными линиями связи должно быть не менее 3,0 мм. Сигнальные лампы обычно включаются на пониженное напряжение: 6, 12, 24 или 48 В.

Думаю, стандартная панель форматирования шрифта и абзаца вопросов не создаст, поэтому затрагивать ее не буду. В пределах схемы все линии связи должны быть изображены одинаковой толщины. Поскольку в документе есть главное — информация. Приняв сигнал INT, микропроцессор через системный контроллер сигналом подтверждение прерывания ППР выводит выход этого регистра из высокоомного состояний- Содержащийся в нем код поступает по магистрали данных в микропроцессор и команда выполняется. При необходимости применяют нестандартные условные графические обозначения.

В чем нарисовать однолинейную электрическую схему

Характеристики входных и выходных цепей изделия, а также адреса их внешних подключений рекомендуется записывать в таблицы, помещаемые вместо условных графических обозначений входных и выходных элементов — разъемов, плат и т. Контакты, относящиеся к определенному типу реле, обозначены согласно ГОСТ 2. Также следует обратить внимание на нетипичное меню, к которому необходимо привыкнуть. Принципиальная схема служит основой для разработки других конструкторских документов — схемы соединений и расположения, чертежей конструкции изделия — и является наиболее полным документом для изучения принципа работы изделия.

Правила построения электрических схем | БЛОГ ЭЛЕКТРОМЕХАНИКА

Электрическая схема — это графическое изображение связей между электрическими элементами установки, позволяющее понять принцип действия электротехнического устройства. Условным графическим изображением показывают электрические элементы схемы устройства, на которых происходит получение, преобразование и управление электроэнергией. Элементами схемы являются: обмотки электрических машин, катушки контакторов и реле, контакты электрических аппаратов, резисторы и др. Электрические связи на схемах показывают провода и кабели электротехнической установки.

В зависимости от назначения схемы подразделяются на структурные, функциональные, принципиальные (полные), схемы соединений (монтажные).

В упрощенных однолинейных схемах провода или связи изображают одной линией. При помощи отрезков, пересекающих эти линии под углом 45°, указывают число проводов или число токопроводящих жил кабеля.

Структурные схемы позволяют иметь упрощенное изображение основных элементов в виде прямоугольников и линии связи между элементами. Внутри прямоугольников вписывают наименование элементов, а также основные параметры (мощность, напряжение), позволяющие создать общее представление об установке.

Функциональные схемы являются дальнейшим развитием структурных схем и служат для более углубленного ознакомления с электроустановками. При помощи условных графических обозначений изображены все элементы каждого прямоугольника. Связи между отдельными элементами конкретизируются и расшифровываются. Функциональные схемы имеют подробную характеристику всех элементов.

Принципиальные схемы изображают все электрические элементы и связи между ними для пояснения принципов работы электрифицированной установки.

Все элементы вычерчивают в отключенном положении. Каждый элемент, входящий в схему, должен иметь буквенно-цифровое обозначение по государственному стандарту.

Все элементы электрических схем разделены на виды, каждому из которых присвоен буквенный код в виде заглавной латинской буквы, являющийся обязательным в обозначении. Для уточнения вида элемента к первой букве кода может добавляться вторая буква, образуя двухбуквенный код. После одно- или двухбуквенного кода ставится номер элемента в виде одной или нескольких цифр. Вид и номер элемента являются обязательной частью обозначения.

Цифры порядковых номеров, которые указывают на нумерацию одинаковых элементов, должны быть выполнены одним размером шрифта с буквенными обозначениями элемента. Например, на схеме имеется два контактора с двумя и тремя контактами. Электромагнитные катушки контакторов обозначаются К1, К2, их контакты К 1.1, К 1.2 и К2.1, К2.2, К2.3.

В принципиальных схемах условные графические обозначения элементов устройств выполняют совмещенным или разнесенным способом. При совмещенном способе электрические элементы устройства размещают на схеме с учетом их конструкционных связей (например, втягивающие катушки контактора рядом с графическим изображением его контактов). При разнесенном способе условные графические изображения электрических элементов устройства располагают в разных местах схемы, не принимая во внимание конструктивного исполнения этого устройства. Элементы на схеме располагают с учетом прохождения по ним тока. Цепи токов в разнесенной схеме размещают параллельно одна под другой, образуя строчный способ выполнения схемы. Для облегчения чтения схемы при строчном способе рекомендуется параллельные цепи (строки) нумеровать. В зависимости от назначения цепей на принципиальных схемах выделяют: силовую цепь, цепи управления, сигнализации, возбуждения, электрических измерений.

Силовой цепью называется электрическая цепь с устройствами, вырабатывающими, передающими и распределяющими электрическую энергию, а также преобразующими ее в энергию другого вида или в электрическую энергию с другими параметрами. Силовая цепь содержит элементы, по которым протекают токи якоря машины постоянного тока, статора и ротора асинхронной машины и т.д.

Цепью управления называется электрическая цепь с устройствами, назначение которых состоит в приведении в действие электрооборудования и отдельных электротехнических устройств или в изменении значений их параметров.

Цепью сигнализации называется электрическая цепь с устройствами, приводящими в действие сигнальные устройства.

Цепь возбуждения — электрическая цепь, содержащая обычно параллельную обмотку возбуждения.

Цепь электрических измерений — электрическая цепь с электроизмерительными приборами.

Электрические схемы раскрывают способы управления электродвигателем, которые слагаются из следующих этапов: пуска, изменения частоты вращения, реверса, торможения и выключения. Пуск двигателя, например, может быть прямым, т. е. непосредственным включением его в сеть, или происходить по заданному режиму.

В береговых установках, где мощность питающей сети во много раз превышает мощность включаемого электродвигателя, можно непосредственно включать электродвигатели больших мощностей, нежели в судовых условиях, где мощности электростанций ограничены.

Способы управления зависят от многих факторов (типа двигателя, мощности, требований к эксплуатации). Поэтому в судовом электроприводе применяется большое число разнообразных систем управления. Основными из них являются контроллерная, реостатная, контакторная, Г — Д, с использованием управляемых магнитных усилителей и др.

В зависимости от условий эксплуатации используют ручную, дистанционную и автоматическую системы управления двигателем.

При ручной системе все этапы управления могут значительно отличаться от расчетных, особенно при переходных режимах электродвигателя. Для ручных операций по управлению двигателями всегда требуется больше времени, чем при наличии автоматизации, и производительность выполняемых работ всегда меньше. Ручные системы на современных судах встречаются редко.

При дистанционной системе управление двигателем может осуществляться автоматически, с помощью релейно-контактной аппаратуры, однако сигнал для включения элементов автоматического управления подается вручную с помощью кнопочных командоаппаратов или командоконтроллеров.

Схемы прямого пуска двигателей постоянного и переменного тока с контакторным управлением показаны на рис. 3.1. Цепь управления для обоих электродвигателей строится одинаково и включается к выводам X1 и Х2. Отличие состоит в том, что для управления электродвигателем постоянного тока (рис. 3.1, а) применяется контактор постоянного тока с двумя замыкающими главными контактами, а для управления асинхронным двигателем (рис. 3.1, б) — трехполюсный контактор переменного тока.

Включение электродвигателей осуществляется нажатием на кнопочный выключатель «Пуск» S2 (рис. 3.1, в). Катушка контактора К1 получает питание, и контактор, сработав, подключает своими замыкающими контактами электродвигатель к сети. Если кнопочный выключатель S2 отпустить, то его замыкающий контакт разомкнётся. Однако двигатель остается включенным, так как питание катушки контактора сохраняется через вспомогательный контакт К1.3, шунтирующий контакт S2. Для отключения электродвигателя необходимо нажать кнопочный выключатель «Стоп» S1. Катушка контактора теряет питание, и он отключает электродвигатель от сети.

При выключении питающего напряжения вследствие значительной индуктивности параллельной обмотки возбуждения в ней возникают значительные э. д. с. самоиндукции и перенапряжения, которые могут привести к повреждению изоляции обмотки. Для уменьшения перенапряжений параллельно этой обмотке подключают разрядный (гасящий) резистор R. Во избежание лишних потерь энергии в разрядном резисторе последовательно с ним иногда включают полупроводниковый вентиль V. При выключении цепи возбуждения создается замкнутый контур, замедляющий уменьшение тока в обмотке возбуждения, способствующий снижению э. д. с. самоиндукции и перенапряжения в ней.

Рис. 3.1. Схемы прямого пуска двигателя с контакторным управлением.

На рис. 3.2 приведены принципиальные схемы управления электродвигателями постоянного и переменного тока, которые обеспечивают изменение направления их вращения (реверс).

Рис. 3.2. Схемы пуска и реверсирования двигателей с контакторным управлением.

В зависимости от того, какая будет нажата кнопка, сработает контактор К1 или К2, и двигатель начнет вращаться в ту или иную сторону.

Реверсирование двигателя постоянного тока (рис. 3.2, а) осуществляется изменением направления тока в обмотке якоря, а асинхронного двигателя (3.2, б) — переключением двух фаз.

Весьма важным в реверсивных электроприводах является исключение возможности одновременного включения контакторов К1 и К2, так как это приводит к короткому замыканию силовой сети главными контактами. Такое явление может возникнуть вследствие, например, одновременного нажатия на кнопочный выключатель «Пуск вперед» и «Пуск назад» (S2 и S3) или нажатия на кнопочный выключатель S2 (S3) в то время, когда главные контакты контакторов приварились. Для устранения этого явления в цепях управления предусматривают специальные блокировки. В схеме на рис. 3. 2, в блокирование осуществляется применением кнопок с замыкающими и размыкающими контактами. При одновременном нажатии на обе кнопки цепи катушек обоих контакторов оказываются разомкнутыми и ни один контактор сработать не сможет. При сваривании контактов силовой цепи у одного из контакторов предпочтительным является блокирование с помощью размыкающих вспомогательных контактов К1.3 и К2.3 (рис. 3.2, г). В ответственных электроприводах, помимо электрического блокирования, применяют механическое, которое исключает возможность втягивания якоря одного контактора, если втянут якорь другого.

Управление электродвигателем в электроприводах грузовых механизмов осуществляется при помощи контроллеров.

Контроллерная система позволяет иметь все виды управления электродвигателями: пуск, регулирование частоты вращения, реверс, торможение, остановку и, кроме того, защиту двигателей от перегрузки и понижения или исчезновения напряжения в питающей сети. Защита осуществляется с помощью релейно-контактной аппаратуры.

В двигателях постоянного тока частоту вращения регулируют с помощью резисторов, установленных в цепи якоря. Для получения малой частоты вращения дополнительно включается еще один резистор параллельно цепи якоря.

Реверсирование достигается переключением тока в цепи якоря двигателя. Электрическое торможение осуществляется всеми тремя способами: рекуперативным, электродинамическим и противотоком.

Наряду с силовыми контроллерами применяются командоконтроллеры в контакторных схемах управления грузоподъемных механизмов (лебедки, краны). Все разновидности систем контроллерного управления, как правило, характеризуются ступенчатым регулированием режимов работы электродвигателя.

Электрическая схема с применением командоконтроллера для управления электродвигателями трехфазного асинхронного и постоянного тока приведена на рис. 3.3.

Рис. 3.3. Управление двигателем с помощью командоконтроллера.

Рукоятка командоконтроллера имеет семь положений: нулевое и по три положения «Вперед» и «Назад». Точками на соответствующих положениях помечают, какие контакты командоконтроллера замкнуты. Так, например, если рукоятка командоконтроллера установлена на первое положение «Вперед», то замкнется контакт 1-2 и включится катушка контактора К1. Якорь (ротор) двигателя начнет вращаться «Вперед» с малой частотой вращения, так как в цепь включены ступени реостатов R1 и R2.

Перемещение рукоятки командоконтроллера в том же направлении на следующие положения (второе и третье) приведет к последовательному замыканию контактов 5-6 и 7-8 и срабатыванию контакторов К3 и К4, к выключению ступеней реостатов и Я2 и последовательному увеличению угловой скорости двигателя.

При перемещении рукоятки командоконтроллера «Назад» от нулевого положения вместо контакта 1-2 замкнется контакт 3-4, сработает контактор К2 и включит двигатель на обратное направление вращения. Второе и третье положения командоконтроллера дадут ту же угловую скорость, что и в направлении «Вперед». Установка рукоятки командоконтроллера в нулевое положение приводит к отключению всех контакторов и двигателя от сети.

Размыкающими контактами К 1.2 и К2.2 осуществляется блокирование, устраняющее включение обоих контакторов при сваривании их контактов или контактов командоконтроллера.

Схемы соединений (монтажные) изображают расположение составных частей электрифицированного устройства в деталях с указанием метода прокладки проводов и кабелей. Схемы соединений входят в состав технической документации судна и являются документом, по которому выполняют монтаж установки, а также эксплуатацию и ремонт. Схемы учитывают технологию монтажа электрических аппаратов и приборов, а также возможность прокладки кабельных трасс по судну с учетом требований регистра. Чертежи панелей с размещенными на них аппаратами и приборами изображают в масштабе. Монтажная схема содержит схемы внутренних соединений, на которых указаны все соединения внутри отдельных сборочных единиц, и схемы внешних соединений, на которых показывают прокладку кабельных трасс по судну между отдельными сборочными единицами. Для возможности контроля схемы все электрические выводы аппаратов и концы токопроводящих жил проводов должны иметь маркировку (цифру или букву).

Методические указания по чтению электрических схем заключаются в рекомендациях по принятому порядку последовательности изучения электрифицированной установки. Чтение электрической схемы следует начинать с ее типа и вида по названию из углового штампа. Затем следует ознакомиться со схемой силовой цепи, начиная с источника тока. Схемы управления надо изучать поэлементно.

При наличии цепей с элементами электроники необходимо изучить работу отдельных электронных элементов, обратив внимание на прохождение электрических зарядов через полупроводниковые элементы. Следует помнить, что питание основных цепей в электронных устройствах принято однопроводное, поэтому окончание электрических цепей показано присоединением к корпусу аппарата.

В судовой документации на каждый электропривод имеются принципиальная схема со спецификацией и пояснительной запиской и схемы электрических соединений (монтажные).

Учебное пособие по конструированию цепей | Inspirit

Законы Кирхгофа позволяют нам анализировать ток в переходах и падение напряжения на компонентах в сложных цепях.

ВВЕДЕНИЕ

На уроке физики вы изучали простые последовательные и параллельные схемы. Лампа, подключенная к батарее, является простейшей схемой для определения источника напряжения и сопротивления. Добавьте вторую лампочку последовательно, и теперь у вас есть еще один источник сопротивления.

Эквивалентную схему для этого контура можно легко смоделировать, объединив компоненты. То же самое относится и к простым параллельным цепям.

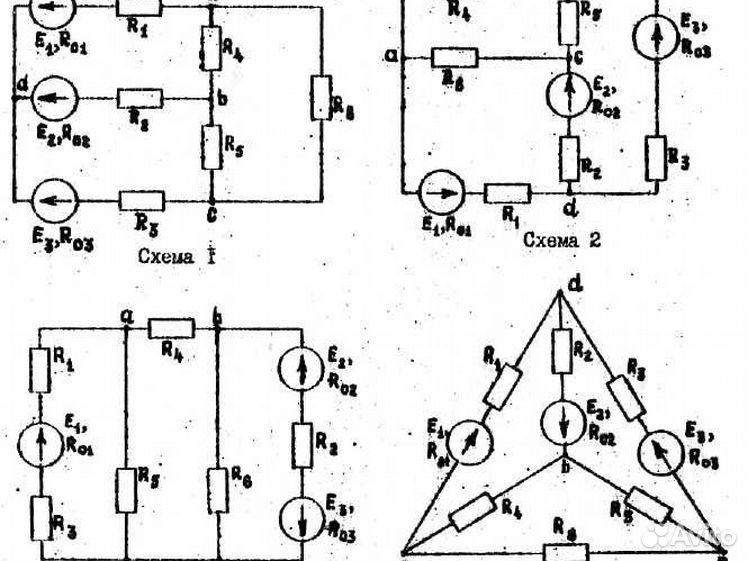

Что происходит, когда имеется многоконтурная цепь с соединениями, как на схеме ниже? Как бы вы проанализировали ток и падение напряжения? Введите закон Кирхгофа!

Источник

ЧТО ТАКОЕ ЗАКОН КИРХГОФА?

Эти законы, названные в честь Густава Кирхгофа (1824-1887), показывают нам, как анализировать сложные замкнутые цепи. В нем есть два основных правила, относящихся к напряжению и току в электрических цепях:

ПЕРВОЕ ПРАВИЛО КИРХГОФФА

Это правило, также известное как закон Кирхгофа о соединении, применяется к электрическим зарядам, входящим и выходящим из соединения. Соединение в электрической цепи — это точка, в которой встречаются три или более элементов цепи и разделяется ток.

Рассмотрим схему ниже:

Источник

Электрический ток представляет собой поток заряда, и в любой заданной точке заряд сохраняется. Таким образом, ток, втекающий в соединение, является током, вытекающим из него.

Следовательно, у нас есть первое правило: Сумма всех токов, входящих в узел, должна быть равна сумме всех токов, выходящих из узла.

Математически это выражается как: ΣIвх = ΣIвых

Чтобы лучше представить это, представьте приведенную выше диаграмму как соединение водопроводных труб. Количество протекающей воды и есть ток. Общее количество воды, поступающей в соединение, равно общему количеству воды, выходящей из соединения.

2. ВТОРОЕ ПРАВИЛО КИРХГОФА

Это правило, также известное как правило Кирхгофа, относится к напряжению в замкнутой цепи.

В нем указано, что: Алгебраическая сумма падения напряжения на замкнутой цепи равна нулю.

Математически это: ΣV= 0

Источник

Рассмотрим приведенную выше схему. Есть источник потенциала или напряжения (Vs) и два компонента с сопротивлением R1 и R2. В последовательном контуре напряжение на компонентах падает по мере того, как потенциал расходуется устройствами. Поэтому по закону Кирхгофа алгебраическая сумма всех напряжений, включая источник и резистивные элементы, равна нулю.

Математически это выражается как:

Vs = IR1+IR2 Или же Vs – IR1 – IR2 = 0

ВЫВОД:

Законы Кирхгофа можно использовать для анализа сложных многоконтурных цепей.
Закон Кирхгофа о соединении гласит, что сумма всех токов, входящих в соединение, должна быть равна сумме всех токов, выходящих из соединения.
Правило контура Кирхгофа гласит, что алгебраическая сумма падения напряжения на замкнутой цепи равна нулю.

Часто задаваемые вопросы:

1. Как вы делаете схемы?

Частью построения схемы является анализ цепей с использованием законов тока и напряжения Кирхгофа. Токи и напряжения на компонентах можно рассчитать до построения фактической схемы.

2. Как построить последовательную цепь в цепи?

В последовательной цепи выводы соединяются в кольцевую петлю. Цепь с лампочкой и двигателем, питаемым от батареи, можно соединить, соединив один конец каждого двигателя и лампочки вместе. Два других конца подключены к батарее, чтобы замкнуть последовательную цепь.

Мы надеемся, что вам понравился этот урок, и вы узнали что-то интересное о Конструирование цепей ! Присоединяйтесь к нашему сообществу Discord, чтобы получить ответы на любые вопросы и пообщаться с другими студентами, такими же, как и вы! Обещаем, это делает учебу намного веселее! 😎

ИСТОЧНИКИ:

20.11 Контур. https://flexbooks.ck12.org/cbook/ck-12-middle-school-physical-science-flexbook-2.0/section/20.11/primary/lesson/electric-circuits-ms-ps/. По состоянию на 10 февраля 2022 г.
Принципиальные схемы — Обзор. https://www.ck12.org/c/physics/circuits/enrichment/Circuit-Diagrams-Overview/?referrer=concept_details. По состоянию на 10 февраля 2022 г.
Закон Кирхгофа. https://byjus.com/physics/kirchhoffs-law/. По состоянию на 10 февраля 2022 г.
Правила Кирхгофа. https://courses.lumenlearning.com/physics/chapter/21-3-kirchhoffs-rules/. По состоянию на 10 февраля 2022 г.
Закон напряжения Кирхгофа. https://www.electronics-tutorials.ws/dccircuits/kirchhoffs-voltage-law.html. По состоянию на 10 февраля 2022 г.
