Практическая схема радиолюбительского полосовойгофильтр на 500 гц. Особенности проектирования полосового фильтра на коммутируемых конденсаторах для радиосвязи

Основные элементы схемы:

• Микросхема LTC1068 — полосовой фильтр 8-го порядка
• Генератор тактового сигнала для задания центральной частоты
• Источник опорного напряжения для питания аналоговой части
• Входные и выходные цепи согласования

Такая схема позволяет реализовать фильтр с полосой пропускания около 200 Гц при центральной частоте 10 кГц.

Настройка параметров фильтра

Основные параметры фильтра, которые можно настраивать:

• Центральная частота — задается частотой тактового сигнала
• Ширина полосы пропускания — определяется внутренней структурой микросхемы
• Коэффициент усиления в полосе пропускания
• Неравномерность АЧХ в полосе пропускания
• Подавление сигнала вне полосы пропускания

Как настроить эти параметры для оптимальной работы фильтра?

1. Выбрать микросхему фильтра с подходящей шириной полосы пропускания
2. Рассчитать частоту тактового сигнала для нужной центральной частоты
3. Подобрать номиналы внешних компонентов по рекомендациям производителя
4. Провести измерения АЧХ и при необходимости скорректировать параметры

Применение фильтра в реальных системах связи

Полосовые фильтры на коммутируемых конденсаторах нашли широкое применение в различных системах радиосвязи:

• Приемники систем мобильной связи
• Базовые станции сотовых сетей
• Спутниковые модемы
• Системы радиорелейной связи
• Профессиональные радиостанции

Какие преимущества дает использование такого фильтра в этих системах? Основные достоинства:

1. Высокая избирательность позволяет эффективно подавлять помехи от соседних каналов
2. Малые габариты упрощают интеграцию в компактную аппаратуру
3. Возможность электронной перестройки частоты для работы в разных диапазонах
4. Стабильность параметров при изменении условий эксплуатации

Перспективы развития технологии

Технология полосовых фильтров на коммутируемых конденсаторах продолжает активно развиваться. Основные тенденции:

• Повышение рабочих частот до единиц ГГц
• Уменьшение энергопотребления
• Интеграция с цифровыми схемами обработки сигналов
• Применение новых материалов для улучшения характеристик
• Разработка программно-определяемых фильтров с гибкой настройкой

Это позволит расширить области применения таких фильтров и повысить качество систем радиосвязи в будущем.

как спроектировать и немного схитрить / Хабр

Представьте: вы принимаете аналоговый сигнал, смотрите на результаты показаний и видите, что синусоиду «перекосило». Все из-за плохой селективности вашего приемника и шумов, которые он принимает. Чтобы выделить и выровнять полезный сигнал и не слушать бесконечное шипение, в радиоприемнике должны быть качественные фильтры. Но что это такое, как они работают и какими бывают? Давайте разбираться.

Используйте навигацию, если не хотите читать текст полностью:

→ Что такое частотный фильтр
→ Очередной резистивный делитель, или из чего состоят фильтры
→ Немного о параметрах частотных фильтров
→ Рассчитывать фильтры — это сложно
→ Собираем фильтр Чебышева

Что такое частотный фильтр

Синий сигнал — с шумами, оранжевый — идеальный, абсолютно чистый. Фильтр не может на 100% выпрямить сигнал, флуктуации все равно будут (см. пример, зеленый — отфильтрованный сигнал).

Частотный фильтр — это электрическая цепь, которая эффективно пропускает только одну область частот. Устройство позволяет «игнорировать» лишние частоты. Тем самым выделять и выравнивать сигналы любой формы — квадратные, синусоидальные, треугольные и другие.

Пример диапазона частот усиливаемого сигнала. Зависимость коэффициента пропускания по напряжению от частоты сигнала.

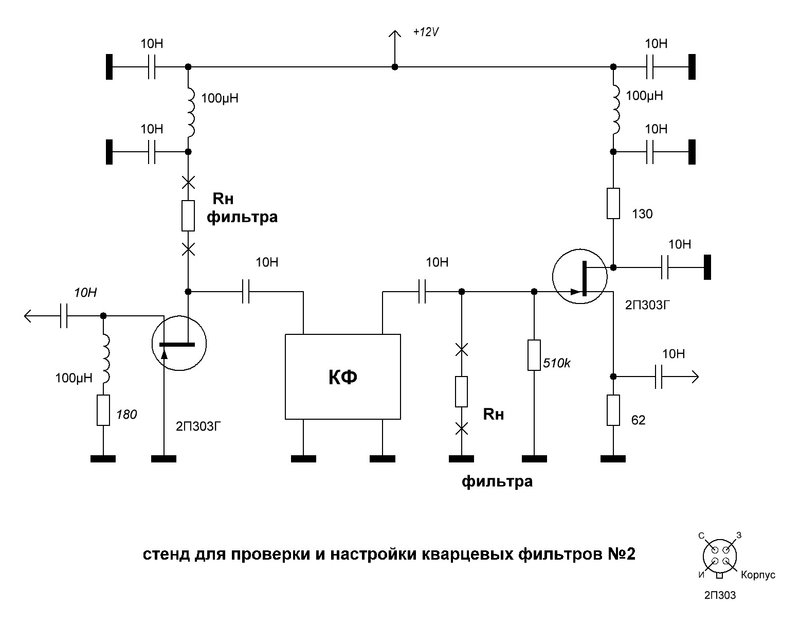

Фильтры широко применяют в измерительной, электронно вычислительной и радиотехнике. Яркий пример из схемотехники приемно-передающих устройств — ФНЧ/ ФПЧ в супергетеродинах и приемниках прямого преобразования, которые помогают выделить определенную частоту из диапазона.

Типичная схема супергетеродина.

Фильтры используют не только в радиостанциях, усилителях и другой профессиональной технике. Их можно встретить в любом приемно-передающем устройстве — например, в смартфоне или роутере. Если говорить о более «прекрасном», то фильтры используют в эквалайзерах для обработки аудиосигналов.

Эквалайзер FabFilter Pro-Q2.

Какие бывают фильтры

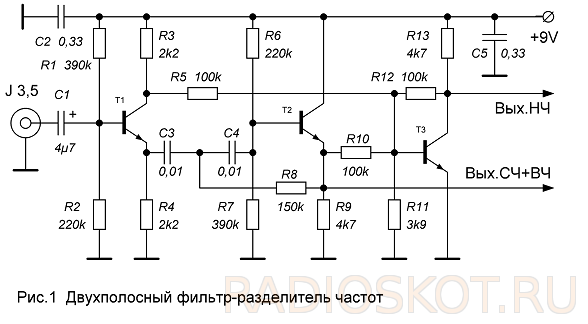

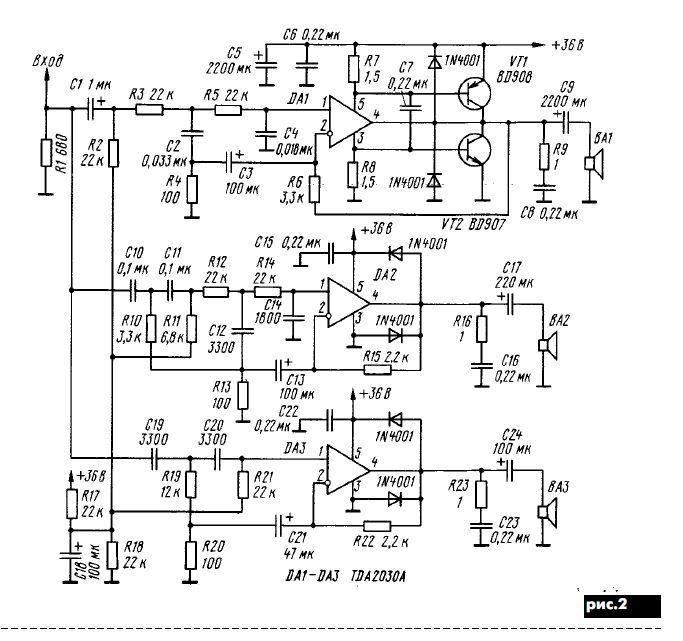

Чаще всего можно встретить фильтры нижних частот (ФНЧ) и верхних (ФВЧ), а также полосовые и заградительные.

Фильтр верхних частот — пропускает частоты выше частоты среза.

Фильтр нижних частот — пропускает частоты ниже частоты среза.

Полосовой фильтр — пропускает определенную полосу.

Заградительный фильтр — не пропускает частоты определенной полосы, но пропускает колебания, выходящие за ее пределы.

Частота среза — это такая частота, после которой идет фронт (спад) с полосы пропускания на полосу заграждения. Посмотрим, как это выглядит на АЧХ ФНЧ:

Видно, что с увеличением частоты падает коэффициент передачи.

И вот простое правило: чем круче спад, тем круче фильтр.

Соответственно, для названных видов фильтров АЧХ будут следующими:

АЧХ для ФНЧ, ФВЧ, полосового и режекторного (заградительного) фильтров.

Согласитесь — красивые рисунки! Но как получить это на плате практике?

Очередной резистивный делитель, или из чего состоят фильтры

Слева — резистивный делитель, справа — электрический фильтр.

Разница буквально в одном элементе: вместо резистора стоит конденсатор. Но на АЧХ это влияет очень сильно. При включении делителя АЧХ будет стабильна, то есть частота источника на выходную амплитуду никак влиять не будет. Другая ситуация с фильтром: на определенной частоте появляется явный срез.

АЧХ резистивного делителя.

АЧХ ФНЧ.

Это связано с тем, что при увеличении частоты тока сопротивление на конденсаторе уменьшается и напряжение падает — по такому принципу работают ФНЧ.

Запомните правило. Емкостное сопротивление обратно пропорционально частоте тока и емкости конденсатора — чем больше их величины, тем меньше емкостное сопротивление.

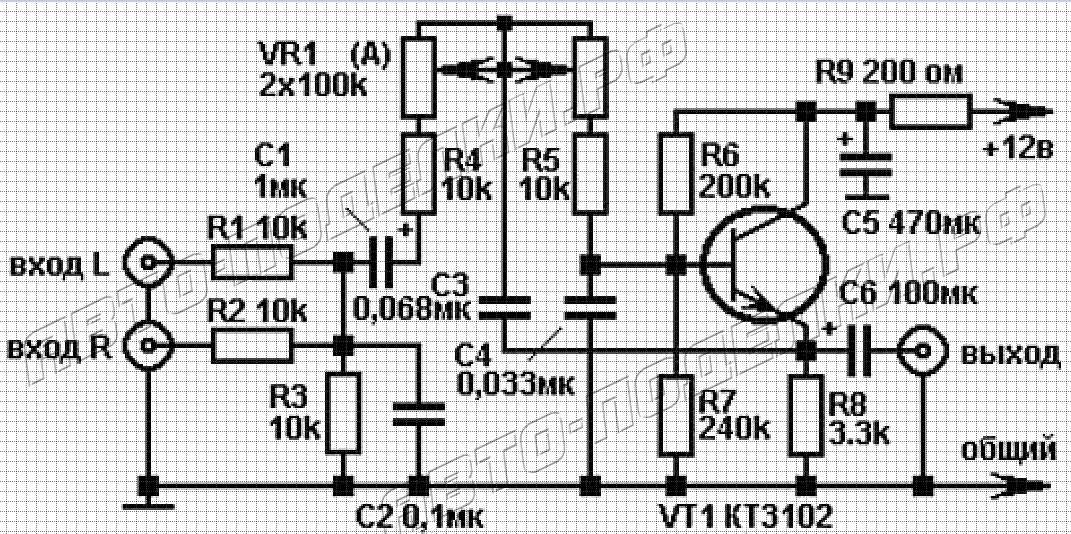

АЧХ можно «отразить», если поменять емкость и резистор местами — превратить ФНЧ в ФВЧ. Но это не все варианты схемотехнического многообразия

Схема и АЧХ для RC-ФВЧ.

LC-фильтры

Вместо резистора можно поставить индуктивность, и тогда вместо привычного ФНЧ (RC-ФНЧ) получим LC-ФНЧ. Суть та же: у него будет своя частота среза и так далее. Но добротность фильтра будет выше — соответственно, область частот, которую пропускает фильтр (она же полоса пропускания), будет меньше, а спад АЧХ — круче.

LC-фильтры.

Принцип построения LC-фильтров основан на свойствах емкостей и индуктивностей по-разному вести себя в цепях переменного тока.

Индуктивное сопротивление катушки прямо пропорционально частоте тока, проходящего через нее. Следовательно, чем выше частота тока на катушке, тем большее реактивное сопротивление она этому току оказывает — сильнее задерживает переменные токи на более высоких частотах и легче пропускает на более низких.

У конденсатора наоборот: чем выше частота тока, тем легче протекает переменный ток. А чем ниже его частота, тем большим препятствием для тока оказывается этот конденсатор.

Слева — режекторный фильтр, справа — полосовой.

Г-, Т- и П-образные фильтры

Схематически ФНЧ и ФВЧ бывают Г-образными, Т-образными и П-образными (многозвенными).

Г-образные — это схемы ФНЧ и ФВЧ, которые мы рассмотрели выше. Их входные сопротивления всегда меньше выходных. Г-образные фильтры часто применяют в качестве трансформаторных сопротивлений. В качестве фильтров обычно используют П- и Т-образные схемы.

Г-, П- и Т-образные RC-фильтры.

Тип схемы обычно выбирают из экономических соображений. Например, для сборки LC-ФНЧ лучше использовать П-образную схему, чтобы сэкономить катушки индуктивности, а для LC-ФВЧ — Т-образную.

Немного о параметрах частотных фильтров

Ключевые параметры

При проектировании частотных фильтров учитывают следующие параметры:

• наклон АЧХ — чем круче, тем лучше,
• частота среза — выбирается разработчиком,
• неравномерность АЧХ — чем меньше, тем лучше,
• отношение входного и выходного сопротивлений — особенно важный параметр для ВЧ-фильтров,
• ослабление в полосе задержания — оно же ослабление в полосе заграждения, но без учета переходного участка (длительности фронта).

Самый важный параметр — это частота среза. С помощью нее мы можем регулировать, какую долю частотного диапазона «проигнорировать», а какую — оставить. Поговорим о ней чуть подробнее.

Подробнее о частоте среза

Частота среза — это такая частота, на которой ослабление фильтра равно -3 дБ в логарифмическом масштабе (в линейном это 0,707).

Важно отметить, что частота среза для ФНЧ и ФВЧ вычисляется по одному выражению:

Зная сопротивление/ индуктивность и емкость, можно определить, на какой частоте случится ослабление на -3 дБ. То есть, опираясь на нужную частоту среза, мы можем рассчитать и спроектировать фильтр. Или не все так просто?

Что такое порядок фильтра

Допустим, вы знаете частоту среза и хотите спроектировать фильтр. Но что такое R, C и L? Обычные номиналы для сопротивления, емкости и индуктивности? Вы можете ответить «да» и будете правы: для ФНЧ и ФВЧ второго порядка (самых обычных Г-образных RC- и LC-фильтров) достаточно подобрать резистор, конденсатор и катушку с нужными параметрами. Но для фильтров больших порядков ответ неоднозначный.

Наклон АЧХ удовлетворяет не всегда: если он сильно пологий, то радиоприемное устройство может поймать лишние частоты. Чтобы избавиться от такого эффекта, разработчики стараются делать фильтры с крутым наклоном АЧХ.

Наклон АЧХ тем круче, чем больше ослабление в полосе задержания и выше порядок фильтра. Последнее указывает на количество L- и C- элементов: в фильтре пятого порядка будет, например, три емкости и две индуктивности.

Зависимость крутизны наклона АЧХ от количества порядков (n).

Можно сказать, что каждый LC-элемент — индуктивность или емкость — дает уклонение АЧХ на 12 дБ на октаву, тогда как RC — всего 6 дБ на октаву.

Октава — это область частотного диапазона, на которой значение частоты увеличивается в два раза. Иногда в литературе предпочитают измерять в декадах, которые обозначают область с увеличением частоты в десять раз.

Рассчитывать фильтры — это сложно

Расчет фильтров — это отдельная наука, объединяющая теорию электрических цепей, электротехнику и математические методы.

Чтобы рассчитать фильтр большого порядка по заданным условиям, применяют специальные методики. Среди них — формулы на базе полиномов Баттерворта и Чебышева, функций Бесселя.

Нормированные АЧХ фильтров.

По сути, выбирая конкретную методику, вы выбираете фильтр:

• Фильтр Баттерворта — обладает самой плоской характеристикой затухания в полосе пропускания, за счет этого имеет плавный спад.
• Фильтр Чебышева — обладает самым крутым спадом, но у него самые неравномерные характеристики в полосе пропускания.
• Фильтр Бесселя — имеет хорошую фазочастотную характеристику и крутой спад.

Чтобы понять теорию расчета фильтров, рекомендую почитать книгу «Аналоговые и цифровые фильтры». Если хотите утонуть в полиномах, аналитических вычислениях комплексных расчетах, сохраняйте в закладки.

Но рассчитать фильтр можно проще, если «схитрить» и использовать онлайн-калькулятор. Так можно узнать, например, номиналы для фильтра Чебышева пятого порядка с частотой среза 4 МГц. Проверим, работает ли он на практике.

Возможно, эти тексты тоже вас заинтересуют:

→ Как геймифицировать аренду серверов со скидкой, связав сайт с внутренней панелью администрирования
→ Первая «зеркалка» от Polaroid, робот-пылесос iRobot, гомеопатия начала XX века и кое-что еще: новые находки на барахолке
→ Проблемы безопасности SNMP на практике: имитация атак и меры профилактики

Собираем фильтр Чебышева

Multisim, схема ФНЧ Чебышева пятого порядка.

Супер — схему можно «перенести» на макетную плату.

Понадобится генератор гармонических колебаний и осциллограф, подключенный к выходам фильтра. Если у вас есть анализатор цепей, можно использовать его.

Синусоида синего цвета — выходной сигнал, желтого — входной.

Обратите внимание. Электрическая схема может отличаться по номиналам от идеальной, которую вы рассчитали под свою частоту среза. Не всегда возможно точно повторить значения емкостей и индуктивностей, потому что элементов с такими номиналами может просто и не быть.

Постепенно увеличивая частоту входного сигнала, можно составить таблицу для построения графика.

Если отразить значения на системе координат, получится график для фильтра Чебышева.

Готово — у нас получилось добиться вполне крутого спада на частоте 4 МГц, ФНЧ Чебышева работает.

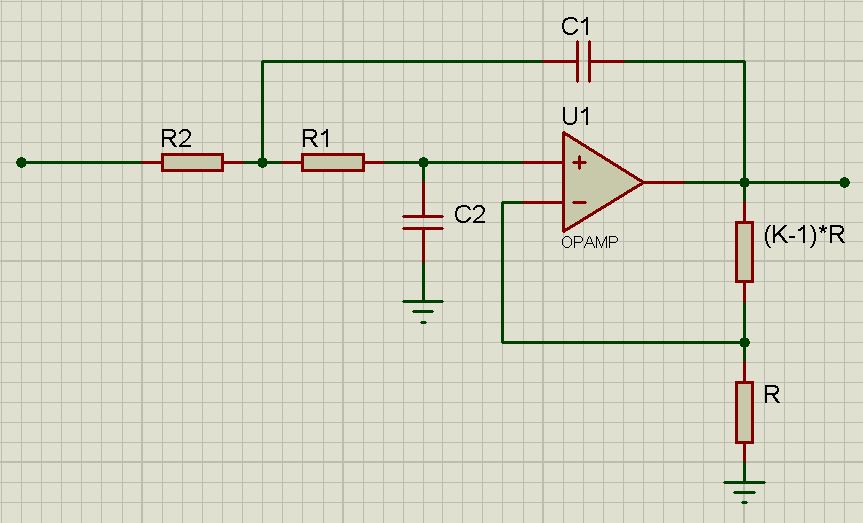

В статье рассмотрена лишь малая часть теоретических и практических аспектов. Фильтров гораздо больше: есть активные на базе операционных усилителей, микроконтроллеров, рассчитанные топологии Саллена-Ки и программные фильтры. Обо всем этом — в следующей статье.

Полосовой фильтр на коммутируемых конденсаторах

Описанный ниже фильтр удобно использовать для обнаружения сигнала на фоне посторонних с близкой частотой, особенно когда задача усложняется тем, что частота интересующего сигнала отклоняется на несколько процентов. Такое может случаться, например, в телекоммуникационных системах, когда пилотный сигнал принимается от источников, разбросанных по всему земному шару.

Пусть сигнал имеет частоту 10 кГц. Из-за изменений в осцилляторах, температурных условий и старения элементов отклонение частоты может составить ±200 Гц. Усложним ситуацию – пусть имеется посторонний сигнал с частотой 11 кГц. Для его удаления требуется фильтр с очень крутой характеристикой на частоте отсечки. Учитывая отклонение основной частоты, его минимальная полоса пропускания составляет от 9,8 кГц до 10,2 кГц. Можно прийти к заключению, что единственное решение – использовать цифровой фильтр на основе DSP. Однако есть и другой способ, на основе фильтра на коммутируемых конденсаторах.

Полосовой фильтр на коммутируемых конденсаторах, например LTC1068 (Linear Technology), может иметь очень резкий спад на частотах 9-11 кГц. На рисунке 1 метки указывают на ослабление сигнала на 2,9 дБ на частоте 10,1 кГц и на 46,7 дБ на 10,6 кГц. Полоса пропускания очень узкая, около ±100 Гц 3 дБ.

Рис. 1. АЧХ фильтра Бесселя восьмого порядка на коммутируемых конденсаторах

Основная частота фильтра в 50 раз больше, чем тактовая и, согласно документации, отклоняется на 0,9% от расчетного значения. Таким образом, при прохождении участка 9,7 – 10,3 кГц будут покрыты худшие условия (т. е. 90 Гц – погрешность фильтра и 200 Гц – максимально возможное отклонение сигнала). Посторонний сигнал 11 кГц ослабляется на 50 дБ. Однако надо учесть, что задержка обнаружения составляет несколько миллисекунд (см. рис. 1).

Улучшенная схема приведена на рисунке 2. Добавлен генератор треугольного сигнала, генерирующий сигнал V_filter_center ±5%. Это напряжение прикладывается ко входу преобразователя напряжения в частоту, который преобразует частоту фильтра в напряжение и обратно. АЧХ на частоте отсечки практически вертикальна.
