Предварительный усилитель своими руками
Привет всем любителям самоделок. В данной статье я расскажу, как сделать предварительный усилитель своими руками, в сборке которой поможет кит-набор, ссылка на него будет в конце статьи. Данный радиоконструктор предназначен для радиолюбителей, а также тех, кто хочет попробовать себя в изготовлении предварительного усилителя, ну и дальнейшего использования готового предусилителя в акустической системе.
Перед тем, как прочитать статью, предлагаю посмотреть видеоролик с подробной сборкой кит-набора, а также его проверкой.
Для того, чтобы сделать предварительный усилитель своими руками, понадобится:
* Кит-набор
* Паяльник, флюс, припой, паяльная паста
* Паяльный фен или инфракрасный паяльник
* Пинцет
* Бокорезы
* Потенциометр, заказать можно тут
* Силиконовый коврик для пайки
* Блок питания 12В
* Телефон или другое устройство воспроизведения
* Наушники или усилитель с колонкой для проверки
Шаг первый.
Первым делом рассмотрим комплект кит-набора. В нем присутствует двухсторонняя плата с металлизированными отверстиями, качество изготовления достаточно высокое.
На самой плате имеется маркировка, что удобно при установке на нее радиодеталей, а также в комплекте есть инструкция с подробной схемой.
Сам предварительный усилитель будет работать на микросхеме NE 5532P, которая достаточно широко используется в подобных кит-наборах, связанных со звуком.
В остальном комплект имеет пакетик с SMD-компонентами, а также детали с выводами, такие как конденсаторы, диодный мост и так далее.
Шаг второй.
Располагаем на силиконовом коврике все компоненты, это достаточно удобно, так как при сборке платы радиодетали не рассыпаны хаотично по столу, а лежат в определенном отсеке. Далее при помощи пистолета и установленного в него тюбика наносим паяльную пасту на контакты под SMD-компоненты. Использование пистолета в данном случае очень удобно, так как позволяет порционно и практически одинаково наносить паяльную пасту.
Затем из ленты вытаскиваем SMD-резисторы и при помощи мультиметра определяем их сопротивление. Если же у вас нет мультиметра, то измерить сопротивление резистора можно по цветовой маркировке и справочной таблице, а также онлайн-калькулятора.
После этого при помощи пинцета резисторы располагаем на плате согласно маркировке. Аналогично устанавливаем на плату керамические неполярные конденсаторы.
Прогреваем плату инфракрасным паяльником и припаиваем SMD-детали, при необходимости поправляем их положение при помощи пинцета.
В итоге припаянные детали выглядят так.
Шаг третий.
Теперь переворачиваем плату другой стороной и наносим пасту на контакты, после чего устанавливаем SMD-резисторы согласно номиналам и припаиваем аналогично предыдущему шагу.
Далее устанавливаем электролитические конденсаторы, соблюдая номиналы и полярность. Длинный вывод конденсатора это плюсовой контакт, на корпусе находится белая полоска напротив которой находится минусовой вывод, на плате он обозначен заштрихованным полукругом.
Для того, чтобы радиодетали не выпали при пайки загинаем их выводы с обратной стороны.После этого при помощи бокорезов удаляем лишние части ножек. При удалении выводов бокорезами будьте аккуратны, так как можно легко повредить дорожку платы или вовсе ее оторвать.
Далее наносим паяльную пасту при помощи пистолета и припаиваем контакты паяльником, добавляя по мере необходимости припой.
Шаг четвертый.
На свои места устанавливаем стабилизаторы, ориентируясь по маркировке, металлическая часть должна находится со стороны толстой линии, изображенной на плате, для удобства разгибаем их ножки, чтобы они не выпали при пайке.
Затем вставляем разъем для подключения питания, панельку под микросхему, согласно ключу на корпусе и плате в виде полукруглой выемки и диодный мост.
Припаиваем все детали, нанеся флюс для лучшей пайки.
Вставляем в панельку микросхему, ориентируясь по ключу, после чего прикручиваем алюминиевый корпус на четыре винтика под шестигранник.
Шаг пятый.
Так как потенциометр не был включен в комплект, то его придется докупить отдельно. Припаиваем потенциометр на плату и на этом предварительный усилитель готов к тестированию.
Припаиваем провода к входу и выходу, а также подключаем питание от 12-ти вольтового блока питания. Подключаем наушники или усилитель звука к выходу с предусилителя и включаем музыку на телефоне или другом устройстве воспроизведения, подключенному к входу.
Предварительный усилитель отлично работает с наушниками, звук передается четко и без каких-либо слышимых искажений. Данный предусилитель понадобится тем, кто хочет собрать акустическую систему с качественным звуком, а также набраться опыта с сборке радиоконструкторов, что полезно для начинающих радиолюбителей.
На этом у меня все, всем спасибо за внимание и творческих успехов.
Купить Kit-набор на Aliexpress
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст.
Подробнее здесь.Самый простой ламповый предусилитель за один вечер
На волне большого интереса к ламповой технике хочу описать конструкцию лампового предусилителя «для самых маленьких». Или для не самых маленьких, но не имеющих времени для серьёзного углубления в ламповую схемотехнику, но желающих попробовать «ламповый звук» и посмотреть на приятное тёплое свечение ламп в темноте. Однозначно — характеристики данной конструкции более чем скромные, но при этом она весьма функциональна и — самое главное — не требует особых навыков для сборки и не содержит дорогих и редких элементов.
В основе конструкции — распространённая советская радиолампа 6Ж1П — «высокочастотный пентод с короткой характеристикой». Его развёрнутые характеристики и особенности применения легко найти в интернете, в частности, на сайте, которым я сам пользуюсь
— Магия ламп. Его главная особенность, благодаря которой мы выбираем именно его — способность работать с низким напряжением.
Итак, по порядку.
Данное устройство считается предварительным усилителем весьма условно из-за довольно низкого (единицы) коэффициента усиления, зависящего от напряжения питания. Основная функция устройства — согласование по уровню и выходному сопротивлению
источника сигнала с нагрузкой, и, конечно же, внесение в сигнал небольшого уровня специфических искажений, свойственных ламповой технике.
Источником стерео сигнала для него может быть проигрыватель, цифро-аналоговый преобразователь (возможно, в составе звуковой карты) или электронный музыкальный иснтрумент (в т.ч. с высоким выходным сопротивлением). Выход с устройства подаётся
непосредственно на оконечный усилитель, или любое устройство с линейным входом.
Предусилитель поможет установить нужный уровень сигнала и — ну конечно же — «ламповый характер звучания». Схема
Собрать данный прибор при наличии под рукой всех деталей можно действительно за один вечер с учётом корпусных работ (даже таких, как сверление больших отверстий под ламповые панельки). Корпус, к слову, настоятельно рекомендую взять металлический. Работы с электроникой займут едва ли час.
Действительно, на один каскад (в конструкции их два — на правый и левый канал) приходится всего лишь лампа (V1/V2), резистор в анодной цепи (R3/R5) и разделительный конденсатор на выходе (C3/C4). Помимо этого — потенциометр (R2/R4) для регулировки уровня входного сигнала (рекомендую линейный потенциометр сопротивлением приблизительно 50кОм — 100кОм), разделительный конденсатор на вход — по желанию (лично я ставить не стал).
Остальная часть схемы — цепи питания. C1, R1 и С2 — фильтр питания и линейный стабилизатор DA1.
На микросхеме DA1 стоит
немного остановиться. Она нужна для того, чтобы на накал радиоламп поступало не более требуемых 6,3В. В данной конструкции я использовал наиболее близкую по напряжению LM7806 выдающую 6В. Как я писал выше, можно
заменить её другими решениями (о них, если будет потребность, расскажу отдельно). Так же можно было, конечно, сделать отдельное питание накала и отдельное питание анода. Это дало бы нам несколько больше возможностей, но — в то же время — значительно усложнило бы конструкцию
Теперь несколько очень важных слов об источнике питания. Как я писал выше, коэффициент усиления схемы и динамический диапазон тем выше, чем выше напряжение питания. Однако здесь есть ограничения. Максимальное анодное напряжения ламп учитывать
не будем — оно довольно высоко, будем ориентироваться на слабое звено схемы — стабилизатор. Максимальное напряжение, которое можно подавать на его вход — 35В, максимальный ток — 1А.
Нити накала двух ламп в сумме потребляют около 300мА.
Казалось бы, запас довольно приличный. Однако на практике — чем больше потребляемая сила тока и входное напряжение — тем больше выделяет тепла стабилизатор. Точные тепловые характеристики и допуски приведены в даташитах. Поэтому максимально
допустимое напряжение питания будет отчасти определяться теплоотводом (радиатором), на который будет установлен стабилизатор.
В моей конструкции, например, в качестве рассеивающей поверхности задействован металлический корпус устройства — микросхема через термопасту прикручена к стенке. К слову, изоляционная прокладка не потребуется если вы, как в большинстве классических
решений, соедините корпус с минусом питания (в нашей конструкции питание однополярное и «минус» будет являться «массой» и, соответственно, экранировать схему). Корпус рассеивает тепло не слишком хорошо (за час работы не сильно, но ощутимо нагревается),
поэтому я ограничил напряжение питания 12В.
Если установить стабилизатор на достаточно массивный радиатор (только, пожалуйста, не переборщите! основная идея конструкции — компактность!!!), то напряжение
можно увеличить до 18-20В. Достигать предельного значения 35В категорически не советую, поскольку при них значительно сокращается срок службы элемента и вскоре он может выйти из строя от перегрева!
Зелёные цифры на схеме рядом с выводами лампы — это номера электродов. Расположение электродов на стандартной семиконтактной панели приведено ниже.
На всякий случай здесь же — назначение контактов у линейного стабилизатора.
Ну и, наконец, сама конструкция.
Подойдёт любой металлический корпус размером с пачку сигарет. В моём случае это был некогда D-Link Media Converter. При помощи конусного сверла я сделал два больших отверстия диаметром 22мм панельки. Монтаж решено было делать навесным. Для подобной конструкции печатная плата — это совершенно излишнее.
С таким количеством радиоэлементов хватило всего две контактные колодки по 10 контактов, и те не были задействованы полностью.Не забываем про соединение земли «звездой» — все отводы, идущие по схеме на «массу» должны соединяться в одной точке с питанием и корпусом. Правда, опять же, для столь простой схемы с низким анодным напряжением данный принцип не критичен, хотя и стоит приучать себя соблюдать его везде. Опытные электронщики наверняка укажут мне, что провода внутри не разложены так, как это делают в сложных и дорогих усилителях. Конечно, стремиться к этому стоит, но не спроста я написал ещё в заголовке — «…за один вечер». С такими условиями уже не до перфекционизма, но — с другой стороны — я считаю, это хорошая демонстрация того, что справится со сборкой устройства даже самый начинающий радиолюбитель.
Вот и всё. Правильно собранная конструкция работает сразу. Лично я звуком вполне доволе — уровню, по крайней мене, соответствует. Питать можно от обыкновенного адаптера, как уже писалось выше, напряжением 12-18В, но — желательно — стабилизированным.
В этом случае будет снижена вероятность наводок по питанию. Слушал через Soundtech Series A на Quested S6, сигнал подавал с E-mu Tracker.Ламповый предусилитель — схема буфера для проигрывателя
Здравствуйте уважаемые радиотехники. Хотелось бы познакомить вас с последней конструкцией лампового буфера и скорее всего одной из лучших. А именно — предусилитель на лампах E88CC. Предварительный усилитель был собран на основе схемы и платы из набора. Это действительно очень простая конструкция на лампах.
Схема лампового буфера
Схема лампового буфера для проигрывателя CDЗдесь 6Н23П полный аналог более дорогой зарубежной ECC88, так что у кого какие возможности — то и берите. При запуске иногда испытывают трудности с выбором элементов для установки правильного катодного напряжения и анодного тока, но в конце концов это удаётся сделать, особенно применяя резисторы хорошего качества и точного допуска. Подробнее смотрите в этом материале.
Печатная плата предусилителя
Плата печатная для лампового буфераС вводом в эксплуатацию проблем не было, за исключением слишком высокого напряжения на лампе из-за используемого трансформатора, но как оказалось напряжение несколько падает после того, как лампа прогревается.
Блок питания УНЧ на лампах
Блок питания УНЧ на лампах — схема электрическаяЭлементом, который занимает при самостоятельной сборке больше всего времени, является красивый корпус. Он сделан из деревянных реек, купленных в магазине мебели. Корпус склеен и скручен изнутри, так что винты не видны. Дно изготовлено из панелей для пола типа ламинат, а верхняя из МДФ.
Трансформатор был слишком высоким, поэтому пришлось его разместить еще выше и сделать крышку из решетки динамика. Идея о ламповых основаниях была в голове давно: они сделаны из алюминия жестких дисков.
Предусилитель будет управлять усилителем на микросхемах ЛМ3886, который тоже самодельный. На данный момент он прошел все испытания, прослушивания. Звук стал мягче, а бас более утонченным.
Все необходимые данный про УНЧ читайте в PDF документе.
Предварительные усилители низкой частоты от Мастер Кит
Нередко при построении аудиосистемы возникает задача согласования источника звукового сигнала, имеющего низкий уровень или малую нагрузочную способность с основным каскадом усиления.
Усилитель, который преобразует слабый (по напряжению или по нагрузочной способности) электрический сигнал в более мощный называется предварительным усилителем, или предусилителем. Такой предусилитель, как правило, размещают как можно ближе к источнику сигнала, чтобы передать этот сигнал без значительных искажений и шумов для последующей обработки (например, по кабелю). Предварительный усилитель может также выполнять роль развязывающего устройства, защищающего источник сигнала от нестабильного входного импеданса следующего тракта.
Идеальный предусилитель должен быть линейным (то есть иметь постоянный коэффициент усиления во всем рабочем диапазоне частот), иметь, как правило, высокий входной импеданс (требовать минимальный ток для определения входного сигнала) и низкий выходной импеданс (обеспечивать минимальное падение выходного напряжения на полезной нагрузке), а также иметь низкий уровень собственных шумов. Для специфических применений предусилителя и его схемотехнических решений возможны некоторые вариации этих требований.
В аудиосистемах высокого класса (Hi-Fi, Hi-End) предусилитель используется в качестве концентратора для подключения других компонентов аудиосистемы (например, проигрывателей компакт-дисков и грампластинок, микрофонов, усилителей мощности). Предусилители могут быть как интегрированными в микшерные пульты или звуковые карты, так и автономными устройствами. Как правило, на передней панели автономного предусилителя размещаются средства управления и регулировки, на задней панели — набор разъёмов для подключения аудиокомпонентов.
Если говорить о числовых значениях уровней сигналов, то предусилитель должен обеспечивать усиление слабого сигнала порядка 10 мВ до необходимого для дальнейшей обработки уровня 250 мВ (так называемый линейный выход) или единиц вольт. Сигнал низкого уровня может поступать, например, со звукоснимателей и микрофонов.
Типичный звуковой предусилитель состоит из коммутатора входов, регулятора громкости и выходного усилителя, который обеспечивает на выходе достаточное напряжение.
Звуковые предусилители часто снабжаются регулятором тембра, а также цепью отключаемой тонкомпенсации для исправления амплитудно-частотной характеристики некоторых источников сигналов, таких, например, как пьезоэлектрический звукосниматель, применяемый при проигрывании виниловых пластинок, или звукосниматель электрогитары.
Нередко предварительный усилитель по своим схемотехническим решениям не уступает по сложности основному тракту усиления и усилителю мощности.
В этом материале мы рассмотрим два несложных предварительных усилителя от компании Мастер Кит. Эти модули не претендуют на Hi-End, но при своей простоте и компактности могут обеспечить существенное улучшение звука в домашнем и автомобильном усилителях.
Встраиваемый темброблок-предусилитель BM2112 представляет собой готовый собранный на печатной плате модуль и предназначен для встраивания в корпус звукоусилительной аппаратуры при разработке оригинальных звуковых систем, а также при доработке существующих систем.
Рис.1
Модуль BM2112 построен на специализированной микросхеме XR1075 и имеет совмещенную двухканальную регулировку уровня сигнала, а также раздельную регулировку тембра по низким и высоким частотам. Примененная микросхема, специально предназначенная для решения таких задач, реализует запатентованный американской фирмой BBE Sound, Inc. алгоритм, улучшающий качество звука.
Усилитель имеет следующие технические характеристики:
| Напряжение питания (переменное или постоянное), В | 6…18 |
| Ток потребления, мА | 50 |
| Диапазон частот, Гц | 20…20000 |
| Отношение сигнал/шум, дБ | 95 |
| Разделение каналов, дБ | 75 |
| Коэффициент гармоник на частоте 1 кГц, % | 0,06 |
| Входное сопротивление, кОм | 10 |
| Выходное сопротивление, Ом | 20 |
| Диапазон регулировки громкости, дБ | 75 |
| Диапазон регулировки тембра, дБ | 15 |
| Габаритные размеры, мм | 70х55х30 |
| Вес, г | 62 |
Питать темброблок можно как постоянным, так и переменным напряжением.
Причем постоянное напряжение можно подключать, не заботясь о полярности. Провода питания подключаются с помощью винтового разъема. При подаче питающего напряжения загорается красный светодиод. Для выпрямления переменного питающего напряжения применен диодный мост, а для сглаживания пульсаций используются конденсаторы достаточно большой емкости – 2х2200мкФ. Питающее напряжение стабилизируется интегральным параметрическим стабилизатором.
Источник входного сигнала и выходная нагрузка могут быть подключены к устройству как при помощи аудиоразъема Jack 3,5mm, так и с помощью трехштырькового разъема с шагом 2,5 мм.
Интересной особенностью модуля BM2112 является наличие двухпозиционного движкового переключателя, реализующего режим «обход» (bypass) – передача сигнала с входа на выход напрямую, в обход регулировок тембра и обработки. Если переключатель установлен в положение ON — сигнал проходит обработку, если OFF – регулируется только амплитуда сигнала.
Регулировка уровней низких и высоких частот, а также громкости осуществляется сдвоенными потенциометрами с углом поворота около 300° и очень мягким ходом.
Весьма интересным и необычным примером предварительного усилителя низкой частоты является набор для сборки предварительного усилителя на лампах NM2119box.
Рис.2
Набор предназначен для самостоятельной сборки лампового предусилителя на двух пентодах 6Ж1П и размещается в оригинальном прозрачном корпусе. Набор включает в себя полный комплект деталей для самостоятельной сборки качественного предварительного усилителя мощности: печатную плату, электронные компоненты, пластиковые детали из прозрачного оргстекла для сборки корпуса. Собрав это устройство, вы получите классический предварительный усилитель, предназначенный для преобразования слабого аудиосигнала в более мощный сигнал для дальнейшего усиления или обработки.
В основу конструкции предварительного усилителя положена достаточно распространённая в свое время советская радиолампа 6Ж1П — «высокочастотный пентод с короткой характеристикой». Его развёрнутые характеристики и особенности применения легко найти в интернете.
Главная особенность этой лампы заключается в ее способности работать с низким анодным напряжением. Такая особенность этого пентода позволила разработать устройство без тяжелого и дорогостоящего высоковольтного анодного трансформатора, питающееся от безопасного напряжения 12 В.
Модуль выполняет основную функцию предварительного усилителя — согласование по уровню и выходному сопротивлению источника сигнала с нагрузкой, а также вносит в сигнал небольшие специфические искажения, свойственные электронным усилительным лампам в звуковом диапазоне.
Источником стереофонического сигнала для него может быть проигрыватель, цифро-аналоговый преобразователь (возможно, в составе звуковой карты) или электронный музыкальный инструмент (в т.ч. с высоким выходным сопротивлением). Выход с предусилителя подаётся непосредственно на оконечный усилитель, или любое устройство с линейным входом.
Предварительный усилитель NN2119box может быть успешно использовано, например, в следующих случаях:
— в качестве согласующего устройства между ЦАП и оконечным усилителем.
Так, многие ЦАП не имеют выходного буфера и «капризны» до входного сопротивления последующего устройства. Предусилитель компенсирует это за счёт довольно высокого входного сопротивления ламповых каскадов с подачей сигнала на сетку. Также модуль несколько сглаживает «цифровые артефакты» и привносит в сигнал «теплые» ламповый тембры;
— для звукозаписи электронного музыкального инструмента, в т.ч. с высоким выходным сопротивлением или после цифрового устройства спецэффектов (гитарного процессора). Предусилитель поможет установить нужный уровень сигнала и внести ламповые тембры в звучание инструмента.
Усилитель имеет следующие технические характеристики:
| Напряжение питания, В | 12 |
| Ток потребления, мА | 500 |
| Диапазон воспроизводимых частот, Гц | 20…20000 |
| Динамический диапазон, дБ | более 100 |
| Коэффициент нелинейных искажений, % | менее 0,1 |
| Входное сопротивление, кОм | 50 |
| Выходное сопротивление, кОм | 100 |
| Входное напряжение, В | 0,3 |
| Выходное напряжение, В | 2 |
Габаритные размеры с выступ. элементами, мм | 70х95х105 |
Помимо полезного применения, вы получите несомненное удовольствие от самостоятельной сборки несложного электронного устройства, состоящего из чуть более пятидесяти электронных компонентов и броского прозрачного корпуса.
Предлагаем также ознакомиться с другими материалами по теме усиления звука и построения домашних и автомобильных звукоусилительных систем на нашем сайте, например:
Обзор усилителей звуковой частоты BM2043M и BM2043Pro
Обзор темброблока BM2112 на микросхеме XR1075 BBE
Обзор ФНЧ для сабвуфера
BM2114dsp — Цифровой процессор звука
Усилитель НЧ D-класс 2х50Вт с регулировкой тембра
Что такое предусилитель
Левчук Александр Николаевич ©
Слово «предусилитель» используется по-разному разными производителями, маркетологами, и пользователями. Это один из наиболее широко интерпретируемых терминов при обсуждении аудио-оборудования; если вы попросите «предварительный усилитель», вы можете также попросить «мебели».
Никто не будет точно знать, чего вы хотите. Давайте разберемся, что такое предусилитель?
Зачем нужен предусилитель и нужен ли он мне?
Предусилитель «предварительный усилитель», и, как следует из названия, она подготавливает сигнал, поступающий от источника или микрофонов для дальнейшего усиления. Есть ряд причин, купить предусилитель:
- Он может повысить низкий сигнал
- Он может очистить сигнал, музыка будет звучать лучше, которая идет через усилитель,
- Он может отрегулировать сигнал (например, регулятор громкости, тембры и/или эквалайзер)
- Предварительный усилитель может смешать несколько сигналов в один.
Нужен или не нужен предусилитель.
Когда вы подключаете ваш ЦАП или микрофон непосредственно в усилитель, как он звучит?
- Этот сигнал достаточно громкий?
- Он сбалансированный?
- Чистый?
Если это не так, то вам, вероятно, нужно купить предусилитель.
Кстати, хороший отдельный предусилитель дает меньше наводок, помехи и прочего шума, чем к примеру полный усилитель мощности.
Всякий раз, когда сигнал усиливается, то цель сохранить соотношение сигнал-шум как можно в лучшем качестве. Это имеет большой смысл, потому что наводки и помехи от предусилителя могут вызвать нелинейный звук, когда сигнал усиливается. Для того, чтобы избежать введения дополнительных шумов предусилителя, его нужно поместить в отдельный блок и как можно ближе к источнику сигнала, как это возможно.
Предусилитель — это часть усилителя. Это означает, что предварительный усилитель позволит вам подключить множество источников, таких как CD-тюнер или ЦАП.
Предусилитель позволяет изменять громкость и, возможно, изменить ВЧ и НЧ параметры.
Кстати, на 90% предусилителей есть фонокорректор, который вам необходим для подключения проигрывателя винила.
Наконец, одна из причин, чтобы купить предусилитель это переключение нескольких сигналов.
Все комбинированные системы требуют предварительного усиления.
Есть также предусилитель многоканальный, который сочетает сигналы для вас и создает единый выходной сигнал для усилителя.
Предусилитель многоканальный также позволяет настраивать эквалайзер и мощность каждого сигнала в зависимости от ваших вкусов.
Усилитель может быть разделен на две основные части — предусилитель и усилитель мощности.
Усилитель мощности
Один из способов получения более высокого качества звука было отделить две секции усилителя. Разделяя предусилитель и усилитель мощности, вы могли бы спроектировать специальный источник питания для управления электроникой с более тонкими сигналами без вмешательства со стороны шумных схем усилителя мощности. В некоторых случаях, даже питание разделено в другом случае, чтобы уменьшить шум в предусилителе.
Предусилители также могут быть «пассивными». Они не требуют питания, так как компоненты (в основном переключатель и регулятор громкости) эксплуатируются непосредственно от ваших источников (ЦАП). Теоретически это лучший способ, но на практике у них довольно много минусов, но пассивный предусилитель это относительно редкий вид.
Когда мы говорим о предварительном усилителе, то мы обычно подразумеваем предусилитель в отдельном блоке. Подобный предварительный усилитель вынесен в отдельный корпус, и в нем есть множество регуляторов для управления усилителем мощности, чтобы управлять акустикой и переключать источники.
ламповый-предусилитель-ЗМ-Nocturne-купитьПредварительный усилитель может быть также встроен в качестве инструмента, педали, блок в стойку, микшер, звуковую карту, или множество других форм; и предусилитель также может быть как входной каскад каждого усилителя «головы».
Не каждый предусилитель может эффективно управлять усилителем мощности. Другие могут быть предназначены для увеличения уровня сигнала, чтобы погнать на вход лампового усилителя.
Некоторые предусилители имеют регулировку усиления, в то время как другие имеют фиксированную величину усиления. В любом случае, они, как правило, имеют ручку громкости, которая просто пассивно поворачивает общий уровень сигнала в самом конце цепи предусилителя.
Также в предусилителе может быть тембр, который может включать что-нибудь по типу управления эквалайзера. Некоторые люди хотят много тональных Изменений и EQ управления, другие люди хотят абсолютной прозрачности.
Найдите свой предварительный усилитель!
Расскажите о своей звуковой системе аудио-видео аппаратуре постройке, настройке и т.д на конкурс.
Присылайте на эл.почту: [email protected] текст, фото, схемы с пометкой на конкурс, если не знаете с чего начать, как написать, то пишите, мы вам поможем, пришлем список готовых вопросов для интервью.
Не бойтесь меня и добавляйтесь в ВК, Ютуб, Одноклассники
Если вы хотите узнать больше об этой теме, и быть в курсе, пожалуйста, подпишитесь на наш сайт.
[subscribe2]
Не забывайте сохранять нас в закладках! (CTRL+SHiFT+D) Подписывайтесь, комментируйте, делитесь в соц.сетях. Желаю удачи в поиске именно своего звука!
На нашем сайте Звукомания есть полезная информация по звуку и видео, которая пригодится для каждого, причем на каждый день, мы обновляем сайт «Звукомания» постоянно и стараемся искать и писать только отличную, проверенную и нужную информацию.

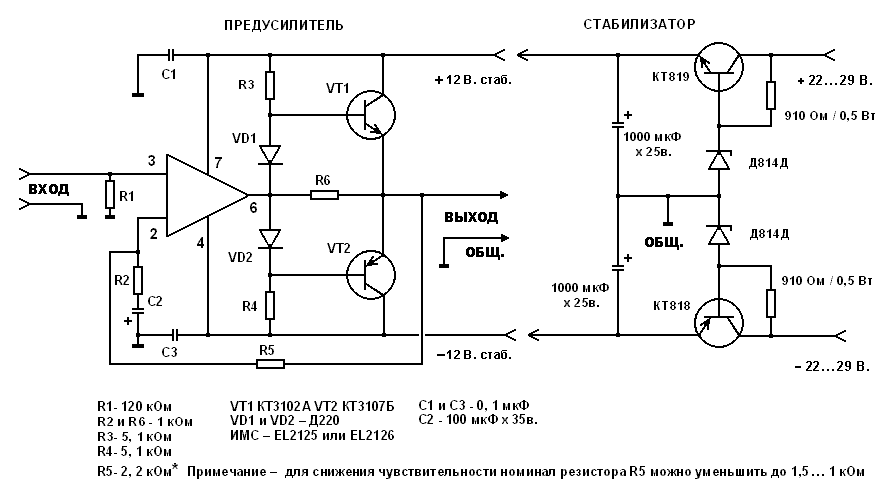

Цепи предусилителей аудиоСтраница 2: Цепи аудио :: Next.gr
— Стр. 2
Этот предварительный усилитель является результатом требований многих друзей предоставить предварительный усилитель высокого качества, способный управлять высококачественными усилителями мощности с хорошим звуком, однако это не сложно сделать, он сочетает в себе простоту и удобство. Он не выделяет ….
В схеме используется один простой, но хороший источник питания, достаточно его бронировать, а оставшаяся цепь, если необходимо, с алюминием, чтобы избежать шума.
Всю схему можно поместить в небольшую коробку, из которой будет выходить только разъем RCA, …Эта схема в основном предназначена для обеспечения обычных домашних стереоусилителей с микрофонным входом.Аккумуляторное питание — хороший компромисс: в этом случае входная цепь свободна от наводок на низких частотах сети, а подключение к усилителю более …
Считается, что приложение обеспечивает очень хорошее качество звука, поскольку входные транзисторы работают в классе А. Качество звука в значительной степени зависит от IC1, который должен быть хорошего качества.Его можно выбрать из нескольких ИС, лучшие из ….
Схема представляет собой предусилитель с цифровой регулировкой интенсивности звука. Он разделен на три отдела. На первой схеме (рис.1) изображена схема управления электронным потезометром.
Управление делается с двух нажимных переключателей. S1 (UP) ,….Предусилитель, созданный для минималистов и не имеющий вообще никаких излишеств, — цель дизайна этого проекта. Он разработан как предусилитель для усилителя мощности класса A Death of Zen (DoZ) (Project 36) и имеет очень низкий уровень шума и искажений, как минимум ….
В этой схеме существует второе проектное предложение предусилителя RIAA.На первом этапе используются различимые компоненты, а на втором — операционный усилитель. [IC1]. В отрицательной обратной связи присутствуют корректирующие фильтры RIAA. Для определенных точек требуются определенные дискриминаторы: ….
Предусилитель, показанный на рисунке, является полностью симметричным предусилителем, начиная с входа и заканчивая выходом, и работает в классе A.
В нем нет чьих-то новшеств, просто используются хорошие решения, чтобы результат был таким, каким должен быть. Такое предложение ….Эта схема была представлена Грэмом Мейнардом из Ньютаунабби, Северная Ирландия. У него исключительно хорошая высокочастотная характеристика, о чем свидетельствует подача на вход прямоугольной волны 100 кГц.Я построил несколько графиков ответов с помощью Tina Pro на ….
Этот предварительный усилитель riaa — идеальное решение для передачи сигнала с вашего старого проигрывателя на микшерный пульт. Если вы хотите взять пару лупов из пластинки 70-х годов или просто заархивировать свою коллекцию записей, вам понадобится предусилитель с компенсацией riaa….
Эта схема была представлена Грэмом Мейнардом из Ньютаунабби, Северная Ирландия.
Он имеет исключительно быструю высокочастотную характеристику, что демонстрируется подачей прямоугольной волны 100 кГц на вход. Все графики были созданы с использованием Tina Pro …Этот предусилитель имеет низкое выходное сопротивление и предназначен для подключения длинных кабелей, что позволяет вам слушать музыку с удаленного источника без необходимости покупать дорогие экранированные кабели.Очень низкий выходной импеданс около 16 Ом на частоте 1 кГц позволяет ….
Малошумящий предварительный усилитель, подходящий для усиления динамических микрофонов с выходным сопротивлением от 200 до 600 Ом. Это трехкаскадный дискретный усилитель с регулировкой усиления. Альтернативные транзисторы, такие как BC109C, BC548, BC549, BC549C, могут быть использованы с небольшим изменением….
Интерес к схемам ламп остается большим.
При этом приведу законченную в достаточно большой степени схему предусилителя. Он в основном состоит из отдела главного предусилителя, отдела селектора входов, задержки подачи напряжения и ….Нам часто приходилось использовать простую схему предусилителя с небольшим количеством компонентов и легкостью изготовления.В этой схеме используется операционный усилитель. Motorola, TCA5550, который содержит двойной усилитель в качестве выходов для регулировки громкости, баланса, высоких и низких частот. Эти ….
Специальная категория предварительных усилителей, они представляют собой предварительные усилители, которые усиливают нижний выход головки с подвижной катушкой, так что он направляется на вход PHONO [RIAA] предварительного усилителя.С подвижными головками катушек существуют определенные проблемы, которые должны ….
Это три схемы RIAA, усиление низких сигналов головок [MM], следующие разные решения, каждая из которых касается эквалайзера.
В схеме PHONO 1 у нас есть глубокая фаза с жалким фильтром, помещенным между двумя отделениями лампы V1…..Этот предусилитель был разработан для работы с CD-плеерами, тюнерами, магнитофонами и т. Д., Обеспечивая коэффициент усиления переменного напряжения 4, чтобы управлять менее чувствительными усилителями мощности. Поскольку современное домашнее оборудование Hi-Fi часто оснащается небольшими громкоговорителями, ….
Впоследствии модульный предусилитель подал отличную презентацию, так как я представляю также более простую в изготовлении схему, но очень хорошего качества.И в этой схеме следует следующая философия: просто — значит лучше. Как вы увидите на схеме, он использовался только ….
Это конструкция малошумящего микрофонного предусилителя, которая идеально подходит для микрофонов с низким импедансом (номинальное сопротивление 600 Ом).
Одним из ограничений является то, что он не сбалансирован, что не является проблемой в домашней среде записи, но допускает вывод микрофона….Устройство, которое часто бывает очень полезным, если нам нужно изолировать в звуковых цепях две ступени между ними. Затем мы можем использовать эту схему, которая имеет усилитель с усилением X1, мы не используем полную отрицательную обратную связь, а только локальную, что приводит к искажению ….
Этот предусилитель был разработан для источников с низким сопротивлением, таких как головки с подвижной катушкой (MC).В схеме используются параллельно три сдвоенных транзистора SSM2220 или MAT03 и, создавая дифференциальный усилитель, снижается уровень шума. Подключение этого усилителя перед OP27 ….
В последние годы, после появления компакт-дисков, виниловые записи практически исчезли.
Тем не менее, телефонный предусилитель по-прежнему полезен для прослушивания старых виниловых дисков из хорошо сохранившейся коллекции.Эта простая, но эффективная схема, разработанная для дешевых ….Микрофонный усилитель, который можно использовать со вставками электретного конденсаторного микрофона (ECM) или динамическими вставками, состоящими из дискретных компонентов. Оба транзистора должны быть малошумящими. В исходной схеме я использовал BC650C со сверхнизким уровнем шума….
В последние годы, после появления компакт-дисков, виниловые записи практически исчезли. Тем не менее, предусилитель фонокорректора все еще полезен для прослушивания старых виниловых дисков из хорошо сохранившейся коллекции. Эта простая, но эффективная схема, разработанная для дешевых ….
Это простая схема предусилителя микрофона, которую можно использовать между микрофоном и стереоусилителем.
Этот микрофонный усилитель схемы подходит для использования с обычным домашним стереоусилителем line / CD / aux / tape входами. Этот микрофонный предусилитель может работать как …Это коллекция фонокорректоров (черный винил для молодежи) и схем эквализации, одна из которых наверняка удовлетворит ваши требования.Это не мои схемы, но они были предоставлены читателем (см. Выше), так что я не могу …
Для тех, кто все еще со мной, предусилитель имеет дополнительные регуляторы тембра и баланса, которые при желании можно не устанавливать (хотя я обычно не рекомендую это делать). При необходимости переключение входа может быть расширено для включения большего количества источников сигнала….
Показанный фонокорректор имеет точную кривую эквализации RIAA, очень тихий и предлагает гораздо лучшие звуковые характеристики, чем подавляющее большинство из тех, что можно увидеть в журналах и примечаниях к применению.
Как и большинство других проектов ESP, он очень устойчив к операционным усилителям, но …Что ж, это в значительной степени предусилитель PAiA — обычная входная цепь, за которой следует половина двойного операционного усилителя, установленная в фиксированной цепи усиления 20 дБ, за которой следует второй каскад, который регулируется для усиления до 40 дБ, всего до 60 дБ.Блок питания ….
Многие дизайнеры считают, что усилители с NFB-контуром хуже, потому что они ухудшают звук, и все же мне интересно, что эти люди думают, что они на самом деле слушают? Дело в том, что большинство виниловых волновых форм и CD-ям, как запрессованных в ….
Для тех, кто все еще со мной, предусилитель имеет дополнительные регуляторы тембра и баланса, которые при желании можно не устанавливать (хотя я обычно не рекомендую это делать).
При необходимости переключение входов может быть расширено для включения большего количества источников сигнала, ….
Всю схему можно поместить в небольшую коробку, из которой будет выходить только разъем RCA, …
Управление делается с двух нажимных переключателей. S1 (UP) ,….
В нем нет чьих-то новшеств, просто используются хорошие решения, чтобы результат был таким, каким должен быть. Такое предложение ….
Он имеет исключительно быструю высокочастотную характеристику, что демонстрируется подачей прямоугольной волны 100 кГц на вход. Все графики были созданы с использованием Tina Pro …
При этом приведу законченную в достаточно большой степени схему предусилителя. Он в основном состоит из отдела главного предусилителя, отдела селектора входов, задержки подачи напряжения и ….
В схеме PHONO 1 у нас есть глубокая фаза с жалким фильтром, помещенным между двумя отделениями лампы V1…..
Одним из ограничений является то, что он не сбалансирован, что не является проблемой в домашней среде записи, но допускает вывод микрофона….
Тем не менее, телефонный предусилитель по-прежнему полезен для прослушивания старых виниловых дисков из хорошо сохранившейся коллекции.Эта простая, но эффективная схема, разработанная для дешевых ….
Этот микрофонный усилитель схемы подходит для использования с обычным домашним стереоусилителем line / CD / aux / tape входами. Этот микрофонный предусилитель может работать как …
Как и большинство других проектов ESP, он очень устойчив к операционным усилителям, но …
При необходимости переключение входов может быть расширено для включения большего количества источников сигнала, ….DiaLogue Premium Preamplifier — PrimaLuna USA
Это слова Дика Олшера , одного из ведущих мировых аудиокритиков и экспертов в области лампового звука, который на протяжении десятилетий писал не только обзоры, но и технические статьи о высоком качестве.
Вот маленький грязный секрет: предусилители стали центром высокой прибыли для производителей. Им не понравится, что мы вам это скажем, но это правда. Усилители мощности дороги, потому что для них требуются большие силовые и выходные трансформаторы, которые являются самой большой затратой при строительстве чего-либо. Преамп с завышенной ценой дешево сделать, но сначала убедитесь, что у него большая коробка и красивая лицевая панель. Затем добавьте один маленький трансформатор (даже не тороидальный!), Который стоит несколько долларов, трубку или две, установленные на печатной плате, — 2 доллара.
50 микросхема в качестве регулятора громкости. Затем придумайте возвышенную историю о дизайне, не имеющую ничего общего с содержанием, и готово. Как кто-то может оправдать взимание 5000 долларов за коробку средних деталей, которая весит 13 фунтов? Пусть вас не впечатляют известные бренды. Они на это рассчитывают. Ваш лучший друг — изображения Google. Используйте его, чтобы заглянуть внутрь и сравнить.
Если вы посмотрите на лучшие ламповые предусилители стоимостью 10 000, 20 000 или даже 30 000 долларов, вы увидите несколько общих черт: Лучшими ламповыми предусилителями будут двойные моно , то есть незаметные схемы для левых. и правый канал без общих частей. Они будут трубчатые ректификованные ; имеется в виду чистая трубка во всем. У них будет проводка точка-точка ; печатных плат нет. Они будут использовать аналоговый регулятор громкости , а не микросхему. У них будет несколько ламп в каждом канале вместо того, чтобы прибегать к отрицательной обратной связи или более дешевым гибридным конструкциям.
И, наконец, они будут весить что-то , а не пустой ящик.
Вы получите все это и даже больше с предусилителем DiaLogue Premium всего за 3199 долларов.
Помните: Промышленные эксперты, обозреватели и производители акустических систем используют предусилитель DiaLogue Premium в качестве личного эталона ; написание обзоров, личное прослушивание, даже создание пластинок, которые вы покупаете. Цена для них не проблема. Это их работа, и они хотят самого лучшего.
% PDF-1.6 % 1 0 obj >>> endobj 2 0 obj > поток uuid: c3f23245-9c26-4ab8-b24d-29a46dc6c58fadobe: docid: indd: 54d06873-513d-11de-b0fa-9815beb19257xmp.сделал: 8E97A20E2599E51198F5AAE0AAED4A8Aproof: pdfxmp.iid: 5204730E2599E51198F5AAE0AAED4A8Axmp.did: FA7657B9956BE511A272B3CBF7561A5Dadobe: DocId: INDD: 54d06873-513d-11de-b0fa-9815beb19257default
0 /
0 /
0 /
0 /
0 /
0 /
0 /
0 /
0/
0 /
0 /
0 /
0 /
0 /
0 /
0 /
0 /
0/
0 /
0 /
0 /
iid: CF79659C27D8E1119750A0858EA6728D2012-07-27T16: 14: 03-04: 00Adobe InDesign 7.5 /; / метаданные 5 /; / метаданные
iid: 872155215DDAE111B1C1E3CE457435502012-07-30T11: 42: 12-04: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: 078B282B4CDBE1119D1AC5091AC84F5C2012-07-31T16: 13: 18-04: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: 779178A315DCE11193D0FA2DBB37B2112012-08-01T16: 15: 29-04: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: 458F2DE2F9E2E1118AADA6B8E62D35672012-08-10T10: 44: 26-04: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: 51174885BAF2E1119C8EA485398895032012-08-30T11: 51: 11-04: 00Adobe InDesign 7.5 /; / метаданные
5 / метаданные
iid: 3DB371926AC6E411B7419EA2EAD2015-03-09T10: 42: 55-04: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданныеDCCE41181B58E60361E5CAB2015-03-16T14: 50: 40-04: 00Adobe InDesign 7.5 /; / метаданные
iid: 95E7FC0818CCE41181B58E60361E5CAB2015-03-16T16: 07: 13-04: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданные
iid: 5F18BBA0393DE511BBBBCBF435C2015-08-07T15: 22: 22-04: 00Adobe InDesign 7.5 /; / метаданные
CBF435C2015-08-07T16: 29: 26-04: 00Adobe InDesign 7.5 /; / метаданные
5 /; / метаданныеElectroSmash — гитарный усилитель 1Wamp Electroc.
1Wamp — небольшой гитарный усилитель мощностью 1 Вт на основе гитарного предусилителя JFET, регулятора тембра Big Muff Pi и усилителя мощности LM386. Этот портативный усилитель представляет собой открытый аппаратный проект, разработанный ElectroSmash с использованием только бесплатных инструментов с открытым исходным кодом.
Каскад предусилителя с двумя транзисторами J201 предназначен для получения лампового звука, тональный каскад BMP способен воспроизводить большой диапазон тонов, а выходной каскад LM386 может управлять любым типом динамика, от наушников до кабинета Marshall 2×12. .
Этот проект идеально подходит в качестве усилителя для комнатных занятий, обладающего всеми функциями больших усилителей:
- Регуляторы тона / громкости / усиления.
- Выход на динамик / кабинет.
- Выход на наушники со встроенным переключателем аттенюатора.
- Вход Aux / mp3.
- Зажим аккумулятора.
- Входной разъем питания типа «бобышка» 9 В постоянного тока.
1 Схема Wamp
Схема может быть разбита на 5 более простых блоков: входной каскад JFET, регулятор тембра, усилитель JFET, усилитель мощности LM386 и источник питания:
Функциональность проста: входной каскад изолирует усилитель от гитары, сохраняя качество сигнала и избегая «засасывания» звука.Затем регулятор тембра формирует частотную характеристику, добавляя в микс больше низких / высоких частот. Усилитель JFET восстановит сигнал после регулировки тембра и подготовит его к каскаду усилителя мощности, который выдает до 1 Вт.
Вход aux / mp3 добавляет к звуку гитары любой входной сигнал линейного уровня, позволяя попрактиковаться под фонограммы метронома / mp3 / youtube.
Что такое предварительный усилитель ?:
Предварительный усилитель — это часть, которая предшествует усилителю мощности (входной каскад JFET, регулятор тембра и усилитель JFET).Он подготавливает сигнал для дальнейшего усиления или, другими словами, предварительный усилитель — это просто схема, которая выполняет , подготавливая для сигнала, обычно окрашивая и интегрируя небольшие каскады усиления с хорошим согласованием импеданса, регуляторами тембра и фильтрующими элементами. Эта часть не генерирует мощность для привода динамика.
Что такое усилитель мощности ?:
Блок усилителя мощности LM386 будет усиливать и передавать напряжение и, что более важно, ток для управления нагрузкой (наушники / динамик).
Сценарий определяет мощность усилителя и должен просто выдавать мощность, не добавляя цвета к сигналу.
Заказать 1Wamp онлайн.
В интернет-магазине 2 варианта:
- Закажите полный комплект: Этот комплект включает печатную плату, крышку и все компоненты для сборки 1Wamp дома.
- Заказывайте только печатную плату. В нем используются стандартные компоненты, которые легко найти, и вы можете собрать комплект самостоятельно.
Если у Вас возникнут вопросы, свяжитесь с нами:
- На форуме 1Wamp вы можете узнать, как разместить печатную плату в корпусе, использовать световые пластины и т. Д.
Силовой каскад подает 9 вольт на все каскады схемы, обеспечивая также защиту от подключений с обратной полярностью, и дополнительно фильтрует линию питания для устранения любых помех.
- К разъему 2.1 jack CONN4 можно подключать любой переходник 9В (отрицательная полярность), это хорошая идея, потому что усилители мощности разряжают батареи довольно быстро по определению.Этот разъем автоматически отключает аккумулятор от цепи при подключении внешнего настенного адаптера 9 В.
- Входное гнездо для стереогитары используется в качестве выключателя, соединяющего клемму аккумулятора (-) с землей при подключении гитарного гнезда. Когда моно входной гитарный разъем вставлен, точки GND_B и GND_A соединяются, запитывая цепь.
- Диод D 1 — это диод защиты полярности, предохраняющий усилитель от случайного неправильного подключения питания.В этом случае используется диод 1N5817, потому что он выдерживает до 20 В при обратном подключении и имеет низкое напряжение V F = 0,4 В, поэтому конечный источник питания будет 9 — 0,4 = 8,6 В, что дает больше места для чистой звуки. Любой другой диод общего назначения, такой как 1N4148 / 1N4001, может быть использован в качестве замены.
- Светодиод D 2 загорается, когда цепь включена (батарея 9 В или адаптер + гитара подключены). Для минимизации тока, используемого в этой задаче, используется высокоэффективный диод.
- C 9 , R 15 , C 10 и C 11 — это фильтр нижних частот, предназначенный для удаления всей пульсации и шума в линии электропередачи. Размещение компонентов в схеме имеет решающее значение:
- C 9 находится рядом с LM386, чтобы разъединить его.
- R 15 и C 10 C 11 составляют наиболее важную часть фильтра и расположены между усилителем мощности и предусилителем.
- C 11 расположен рядом с входным каскадом, чтобы разъединить его.
Частота среза фильтра определяется R 15 и C 10 и C 11 и может быть рассчитана по формуле:
\ [f_ {c} = \ frac {1} {2 \ pi RC} = \ frac {1} {2 \ pi \ cdot R_ {15} \ cdot (C_ {10} + C_ {11})} = \ frac {1} {2 \ pi \ cdot 1K \ cdot (220 мкФ + 100 нФ)} = 0,7 Гц \]
Таким образом, любой жужжащий шум выше 0,7 Гц будет удален этим фильтром.
Более подробная информация об этом фильтре и о том, как удалить гудение из конструкций LM386, содержится в разделе «Макет».
Входной каскад представляет собой предварительный усилитель JFET на базе усилителя Common Source Class-A с высоким входным сопротивлением и средним выходным сопротивлением. Предусилители JFET стали очень популярными в гитарных схемах, потому что они просты, легки в сборке и способны передавать теплые тона.
Есть несколько известных гитарных педалей, использующих эту топологию схемы:
— Усилитель Тиллмана, он использует R2 = 6,8K и R3 = 2,2K, известный тем, что дает ламповый звук с усилением 6 дБ и асимметричным ограничением.
— Клапан Fetzer популярен как автономный усилитель и как строительный блок в более крупных схемах. Он основан на white paper Дмитрия Данюка «Triode Emulator». Он предлагает использовать тщательно подобранный исходный резистор на усилителе JFET, чтобы имитировать звук вакуумной лампы. Он использует R2 = 10K и R3 = 1K, что дает высокий коэффициент усиления 14 дБ.
— Предусилитель JFET с низким коэффициентом усиления: Клапан Тиллмана и Фетцера вносит большой коэффициент усиления и иногда может затруднить получение чистых тонов.Если вы предпочитаете естественные чистые звуки и легкий овердрайв, можно также использовать R2 = 2.2K и R3 = 1K, что дает мягкие тона и мягкую насыщенность.
Вся схема 1Wamp включает в себя 2 бустерных каскада JFET, так что вы также можете комбинировать эти топологии по своему усмотрению; Низкое усиление + низкое усиление, Фезтер + низкое усиление, Тиллман + Фетцер и т. Д.
- D 3 и D 4 — стабилитроны 5,1 В и мощностью 1 Вт. Это защита от перенапряжения от статических разрядов, они ограничивают входной сигнал, если уровень превышает ± 5.1В. Они не являются обязательными, но у JFET есть чувствительный затвор, и они могут взорвать домкрат от искры в сухой день. Деталь 1N4733A здесь используется из-за ее легкой доступности, но любой стабилитрон 5.1V 1W, такой как BZX85 5.1V, может заменить его.
- R 1 определяет входной импеданс и связывает затвор JFET с землей. Величина этого компонента не критична, подойдет все от 100 кОм до 2 МОм, вы можете узнать больше об этом резисторе в разделе Входное сопротивление 1 Вт.
- R 2 — резистор истока, он определяет ток смещения I D через полевой транзистор, а R 3 — резистор нагрузки стока. Вы можете прочитать, как их рассчитать, в следующем разделе.
Как рассчитать R S и R D в усилителе с общим источником JFET:
Введение — Фон
Истоковый резистор R S (R 3 или R 7 в 1Wamp) и резистор стока R D (R 2 или R 8 в 1Wamp) определяют все важные параметры и звук предусилитель.Существует множество способов спроектировать и рассчитать компоненты усилителя JFET: графические методы, математические, экспериментальные … иногда вводящие в заблуждение и запутанные. Здесь мы описываем самый простой (на мой взгляд) способ спроектировать и рассчитать R G , R S и R D для этого конкретного усилителя под названием «Усилитель с самосмещенным полевым транзистором с общим источником».
- R G : Резистор затвора поддерживает напряжение затвора на уровне 0 В, он также определяет входной импеданс и предотвращает загрузку сигнала.
- R S : резистор истока, определяет точку смещения усилителя.
- R D : резистор стока, определяет коэффициент усиления усилителя.
Фиксированные значения: JFET-транзистор имеет 2 важных фиксированных параметра:
- I DSS : Ток утечки насыщения. Это максимальный ток, который протекает через JFET, когда напряжение затвора V G равно 0 В.
- В P или В GS (выкл.) : напряжение отсечки, это напряжение, необходимое для отключения JFET.
Эти параметры указаны в даташите с большими допусками. В J201, например, V GS (off) изменяется от -0,3 до -1,5 В, а I DSS может иметь значение от 0,2 до 1 мА. Обратите внимание, что эти значения меняются от одного транзистора к другому:
Существует тестер JFET, разработанный RunoffGroove, который может точно измерить I DSS и V GS (off) в JFET. Исходя из нашего опыта, измеряя сто надежных J201 JFET, мы можем усреднить эти значения до:
- I DSS = 0.7 мА (среднее значение).
- В GS (выключено) = -0,8 В (среднее значение).
Как рассчитать R S и R D за 5 шагов:
Метод Midpoint Bias устанавливает транзистор в среднюю точку его переходной кривой, обеспечивая максимальный запас (ток стока колеблется с максимальным диапазоном между I DSS и 0 без ограничения):
- Рассчитайте I DSS и V GS (выкл.) из таблицы данных, взяв средние значения или используя устройство согласования JFET.{2} \]
\ [V_ {GS} = V_ {P} \ cdot (1- \ sqrt {\ frac {I_ {D}} {I_ {DSS}}}) \]
замена:\ [ I_ {D} = \ frac {I_ {DSS}} {2} \]
\ [V_ {GS} = V_ {P} (1- \ sqrt {\ frac {\ frac {I_ {DSS}}} {2 }} {I_ {DSS}}}) \]
\ [V_ {GS} = V_ {P} \ cdot 0.293 = V_ {P} \ cdot \ frac {1} {3.4} \]
примечание: иногда это число также приближается к V GS = V GS (выкл.) /4
4. R S = V GS / I D
V GS = V G — V S
V GS = (I G * R G ) — (I S * R S )С I G = 0;
V GS = (0 * R G ) — (I D * R S ) = I S * R D
5.R D = [V CC / (2 * I D )] — (R S /2)
Если мы хотим, чтобы VD располагался в средней точке своего максимального отклонения, мы должны принять во внимание V S .
- V Dmin = V S = R S * I D
- V Dmax = V CC
- V D | средняя точка = (V Dmin + V Dmax ) / 2
\ [V_ {D | midpoint} = V_ {CC} — (R_ {D} \ cdot I_ {D}) \]
\ [\ frac {R_ {S} \ cdot I_ {D} + V_ { CC}} {2} = V_ {CC} — (R_ {D} \ cdot I_ {D}) \]
\ [R_ {D} = \ frac {V_ {CC}} {2I_ {D}} — \ frac {R_ {S}} {2} \]
Примечание: Иногда, чтобы упростить математику, некоторые дизайнеры принимают точку смещения средней точки как V D = V CC /2.Так же можно использовать, в итоге большой разницы нет:
\ [V_ {D} = V_ {CC} — (R_ {D} \ cdot I_ {D}) \]
\ [V_ {D} = \ frac {V_ {CC}} {2} \]
\ [\ frac {V_ {CC}} {2} = V_ {CC} — (R_ {D} \ cdot I_ {D}) \]
\ [R_ {D} = \ frac {V_ {CC} } {2 \ cdot ID} \]
Коэффициент усиления этого JFET-усилителя со смещением средней точки будет определяться уравнением:
\ [A_ {V} = — \ frac {gm \ cdot R_ {D}} {1 + gm \ cdot R_ {S}} \]
Где
\ [gm = gm0 \ cdot (1- \ frac {V_ {GS}} {V_ {P}}) \]
\ [gm0 = \ frac {2I_ {DSS}} {| V_ {P} |} \]
\ [gm = \ frac {2I_ {DSS}} {| V_ {P} |} \ cdot (1- \ frac {V_ {GS}} {V_ {P}}) \]
Эти 5 шагов можно резюмировать на следующем изображении:
В этом идеальном смещении средней точки усиление усилителя ограничено значениями R D и R S , которые, в свою очередь, ограничены внутренними характеристиками JFET (I DSS и V GS (выкл.) ), чтобы уменьшить усиление, можно уменьшить / увеличить значение R D .Средняя точка часто используется для получения большей прибыли; изменение значения R D изменит коэффициент усиления, но ограничение будет более вероятным.
Чтобы завершить эти заметки о смещении JFET, следует сказать, что существует некоторая мистика, смещающая JFET, значения R D и R S могут быть настроены на слух для получения наилучшего звука или следуя сложной математической анализ пытается воспроизвести ламповый звук.
Некоторые дизайнеры предпочитают не следовать идеальному смещению средней точки и делать свои проекты с некоторыми вариациями, чтобы увидеть, что мы изучим Tillman, клапан Fetzer и низкоусиленный полевой элемент:
J201 Предварительный усилитель Tillman:
- R G = 1 МОм
- R S = 2.{2} \ cdot (7.5) -I_ {D} \ cdot (6.9) + 1 = 0) \]
Решение квадратного уравнения (вы можете использовать любой онлайн-калькулятор или посчитать)
Мы получаем 2 возможных решения, ID = 0,73 мА или 0,18 мА. ID
I D = 0,18 мА
В GS = -0,18 * 2,2 = 0,39 В
V D = V CC — (I D * R D ) = 9- (0,18 * 6,8)
A V = — ((gm * RD) / (1 + gm * RS))
с:
\ [\\ gm = \ frac {2I_ {DSS}} {| V_ {P} |} \ cdot (1+ \ frac {I_ {D} R_ {S}} {V_ {P}}) \]
\ [\\ \]
\ [\\ gm = \ frac {2 \ cdot0.7} {0.8} \ cdot (1+ \ frac {0.18 \ cdot 2.2} {- 0.8}) \]
\ [\\ \]
\ [\\ gm = 0.8 \]
A V = — ((0,8 * 6,8) / (1 + 0,8 * 2,2)) = -5,3 / 2,7 = 1,9 раза или 5,8 дБ
- I D = 0,18 мА
- В GS = -0,37 В
- В D = 7,8 В
- A V = 5,9 дБ
Эти результаты показывают, что в усилителе Тиллмана ток стока I D ниже I DSS /2 (0.3 мА), а также V D смещается (4,5 В). Это заставит усилитель иметь низкий коэффициент усиления, а ограничение будет происходить легче в положительном полуцикле сигнала. Дизайнер не искал конструкции с высоким коэффициентом усиления, и из-за широкого признания этой схемы кажется, что она также хорошо звучит.
J201 Клапан Фетцера
- R G = 1 МОм
- R S = 1 кОм
- R D = 10 кОм
- Учитывая I DSS = 0.7 мА, В GS (выключено) = V P = -0,8 В и V CC = 9 В.
Подводя итоги клапана fetzer, Runoffgroove использует 2 уравнения, полученные из бумаги Danyuk Triode Emulator для расчета R S и R D :
Rs = 0,83 * | Вп | / Idss = 0,83 * 0,8 / 0,7 = 0,9 кОм прибл. до 1 кОм
Rd = 0,9 * (Vcc — 2 * | Vp |) / Idss = 0,9 * (9-2 * 0,8) / 0,7 = 9,5 кОм примерно до 10 кОм
Используя тот же подход, что и в усилителе Тиллмана, мы можем вычислить точки смещения:
- I D = 0.27 мА
- В GS = -0,27 В
- В D = 6,3 В
- A V = 14 дБ.
В усилителе Fetzer значение I D очень близко к IDss / 2, что обеспечивает хороший большой диапазон этого тока. Стоимость R D также приближает V D к своей идеальной стоимости. В этом случае транзистор имеет большое усиление и, похоже, повторяет поведение электронной лампы.
J201 Полевой транзистор с низким коэффициентом усиления:
- R G = 1 МОм
- R S = 1 кОм
- R D = 2.2 кОм
- С учетом I DSS = 0,7 мА и В GS (выключено) = В P = -0,8 В
Следуя еще раз математике идентификатора усилителя Тиллмана и VGS, можно вычислить:
- I D = 0,27
- В GS = 0,27
- В D = 8,4 В
- А В = 1 = 0 дБ.
Ток в усилителе JFET с низким коэффициентом усиления спроектирован так, чтобы быть идеальным (I DSS /2), а точка V D намеренно смещена от смещения средней точки, это заставит сигнал обрезаться в положительном полу -цикл легко.LM386 не требует входа высокого уровня, поэтому размещение усилителя / буфера перед ним улучшает качество звука.
Входное сопротивление усилителя:
Эти полевые транзисторы имеют преимущество перед биполярными транзисторами в том, что они имеют чрезвычайно высокий входной импеданс и низкий уровень шума на выходе, что делает их идеальными для использования в схемах усилителей с очень слабыми входными сигналами.
Входное сопротивление полевого транзистора можно считать бесконечным, и только значение резистора затвора (R 1 ) будет определять его полное значение
Z IN = ∞ // R 1 = R 1 = 1 МОмПрактическое правило состоит в том, чтобы подключить гитару к входному сопротивлению не менее 1 МОм, это сохранит сигнал без искажений в качестве основы для следующих этапов, избегая всасывания звука.
Контроль тональностиПассивный регулятор тембра выполнен в стиле Big Muff Pi и соответствует классическому простому и эффективному дизайну, который генерирует большое разнообразие тонов.
Эта топология представляет собой комбинацию фильтра высоких частот (C 1 R 5 ) и фильтра низких частот (R 4 C 2 ), которые смешиваются линейным потенциометром POT1. Частоты среза обоих фильтров спроектированы таким образом, чтобы их эффект переплетения привносил среднюю частоту среза / метки на 800 Гц (см. График ниже), когда потенциометр установлен в среднее положение.- Частота среза фильтра верхних частот
\ [f_ {c} = \ frac {1} {2 \ pi RC} = \ frac {1} {2 \ pi \ cdot R_ {5} \ cdot (C_ {1} )} = \ frac {1} {2 \ pi \ cdot 22K \ cdot 6.8nF} = 1064 Гц \]
- Частота среза фильтра нижних частот
\ [f_ {c} = \ frac {1} {2 \ pi RC} = \ frac {1} {2 \ pi \ cdot R_ {4} \ cdot (C_ {2}) } = \ frac {1} {2 \ pi \ cdot 47K \ cdot 10nF} = 338 Гц \]
1Частотная характеристика регулировки тона:
Найдите ниже частотную характеристику, отображающую от синего до красного все значения потенциометра тона:
Зеленая линия отклика имеет регулятор тона, установленный в средней точке, показывающей полосу частот 800 Гц.Общая потеря составляет 7 дБ, а на выемке — около -10 дБ на частоте 800 Гц. Кривые синего и красного цветов соответствуют полному диапазону низких / высоких частот соответственно.Есть несколько советов по использованию регуляторов тембра на основе BMP:
- Для воспроизведения чистых звуков лучше всего использовать потенциометр ближе к верхним частотам, это ослабит перегрузку басовых сигналов, и результирующий звук будет более ярким и чистым.
- Для игры рок / хард / металл подойдет любая позиция, искажения будут более тяжелыми на басах и более панковскими на высоких частотах.
Бустерный каскад JFET.Этот второй каскад JFET идентичен первому, он предназначен в первую очередь для восстановления потери громкости -7 дБ во время пассивного тонального стека и для введения большего количества гармоник для усиления лампового звука.
R 6 , R 7 и R 8 — резисторы затвора, истока и стока. Их функции точно такие же, как у резисторов R 1 , R 2 и R 3 во входном каскаде.Если вы хотите узнать больше об этих резисторах и о том, как их рассчитать, проверьте раздел «Входной каскад».
LM386 Вход Aux / mp3
Этот дополнительный вход смешивает гитарный сигнал с дополнительным линейным входом портативного / mp3 / музыкального плеера непосредственно перед усилителем мощности. При этом легко практиковаться с минусовками, метрономами или базами ударных.- R 9 и R 10 резисторов , включенных последовательно с дополнительным входом, предотвращают проблемы микширования сигнала при регулировке разницы в входной мощности между линейным и предварительно усиленным гитарным сигналом.Любое значение от 10 кОм до 33 кОм будет работать без проблем.
- C 12 — конденсатор емкостью 100 нФ, предназначенный для уменьшения шума или помех, которые может улавливать входной мини-разъем, если к нему ничего не подключено.
Aux / MP3-плейер — источник с низким сопротивлением. Размещение буфера на этом входе было бы идеальным (добавление сложности схемы), но вы можете работать и без них.
LM386 имеет входное сопротивление 50 кОм, поэтому использование суммирующего резистора более 50 кОм не идеально, поскольку входное напряжение будет уменьшено вдвое при использовании резистора 50 кОм (без учета импеданса каскада усилителя).
Громкость входа aux регулируется с внешнего устройства, для простоты схемы нет потенциометра для уменьшения входного уровня. Также обратите внимание, что вход mp3 / aux напрямую подается на LM386, и при высоких уровнях искажений на входе aux могут возникать некоторые искажения. Это небольшая цена за простой и практичный прямой ввод.
Кроме того, этот вход также можно использовать для подключения второй гитары или бас-гитары с переходником jack-mini-jack.Основной каскад усилителя мощности основан на интегрированном звуковом усилителе LM386. Это популярный выбор для гитарных усилителей малой мощности из-за низкого тока покоя и способности
Anthem® | Предварительный усилитель STR | Отзывы
Предварительный усилитель STR
11 месяцев назад
2020 The Absolute Sound Выбор редакции2020 The Absolute Sound Выбор редакции
Абсолютный звук
Читать обзор полностью »Предварительный усилитель STR
1 год назадНастройка динамиков и сабвуферов с использованием предусилителя Anthem STR с ARC Genesis
.Предварительный усилитель ..Anthem STR с ARC Genesis — замечательное устройство. Я не уверен, что есть еще что-нибудь в двухканальной стране, похожее на это.
—Диего Эстан, SoundStage! Доступ
Читать обзор полностью »Предварительный усилитель STR
1 год назадИспользование всех преимуществ предусилителя Anthem STR
Для меня использование предусилителя Anthem STR для оцифровки аналогового выхода моего скромного проигрывателя, а затем применения ARC Genesis, не составляет труда — это улучшает басовые характеристики моей системы и комнаты.Слышал только преимущества, никаких недостатков.
—Диего Эстан, SoundStage! Доступ
Читать обзор полностью »Предварительный усилитель STR
1 год назад
Абсолютный звуковой продукт года 2019 [ARC Genesis]
Предусилитель STRAnthem и усилитель мощности STR: точность, надежность, адаптируемость
Обычно мне трудно слушать записи в течение определенного периода времени после живого выступления, может быть, в течение дня или около того.Да, это, вероятно, устанавливает излишне высокую планку, но я думаю, я ищу эмоциональную связь, которую я получаю от настоящих музыкантов в акустически благоприятном месте, когда сажусь перед своей аудиосистемой. Я получил больше, чем немного, когда слушал консервированную музыку с электроникой Anthem STR — мне казалось, что я не так сильно сопротивлялся привлекательности моих любимых записей. Это, конечно, различие.
— Энди Квинт, Абсолютный звук
Читать обзор полностью »Предварительный усилитель STR
1 год назадПредусилитель и усилитель мощности Anthem STR
В сочетании компоненты STR передают музыку с таким воздействием, драйвом и необузданным энтузиазмом, как живая музыка, что невозможно не увлечься этим.
—Кристиан Пантер, hifi-advice.com
Читать обзор полностью »Предварительный усилитель STR
2 года назад
Best of Awards 2019: лучший стерео предусилитель
Обзор предусилителя и усилителя мощностиAnthem STR
Предусилитель и усилитель Anthem STR во всех смыслах представляют собой 2-канальные продукты, за которые они выставлены в счетах.По отдельности они являются одними из наиболее звучащих примеров в своих категориях. Вместе они составляют настолько цельную и мощную цепочку воспроизведения, насколько вы можете найти.
—Карло Ло Расо, Секреты домашнего кинотеатра и High Fidelity
Читать обзор полностью »Предварительный усилитель STR
2 года назад
Домашний ТеатрОбзор.com 2018 Best of Award
Оценка: 5/5 за производительность, ценность и общий результат Обзор стереофонического предусилителяAnthem STR
Проще говоря, это один из лучших по звучанию двухканальных предусилителей, которые я когда-либо слышал. Помимо переключения аудиовходов и управления громкостью аудиосистемы, он включает в себя абсолютно первоклассный ЦАП, отличный фонокорректор и одно из наших самых любимых решений для коррекции комнаты — все в одном привлекательном компоненте.Что касается характеристик, то он раздвигает границы того, что вы можете ожидать от категории стерео предусилителей.
—Майрон Хо, HomeTheaterReview.com
Читать обзор полностью »Предварительный усилитель STR
2 года назад
Продукт года Audioholics 2018
Оценка: 5/5 по производительности, характеристикам и 2-канальной производительности Обзор предусилителя и усилителя мощностиAnthem STR
Предусилитель STR, пожалуй, один из самых гибких и разнообразных двухканальных предусилителей, которые я когда-либо видел.Он предлагает самые современные характеристики в каждом режиме работы с аналоговыми и цифровыми источниками с одинаковой легкостью. Варианты подключения предусилителя STR практически безграничны, а режим обхода домашнего кинотеатра — находка для тех, кто хочет объединить домашний кинотеатр и двухканальные системы вместе в идеальной гармонии. Усилитель STR демонстрирует впечатляющие показатели мощности для усилителя в таком корпусе разумных размеров, который приятно переносить. Система безупречно работает вместе, чтобы воспроизводить музыку с точностью на самом высоком уровне, особенно если позаботиться о правильной настройке ARC.
—Gene DellaSala, Аудиоголики
Читать обзор полностью »Предварительный усилитель STR
2 года назад[YouTube] Обзор предусилителя и усилителя мощности Anthem STR
Предусилитель Anthem STR и усилитель мощности STR представляют собой самые лучшие предложения от этой уважаемой канадской компании.Цель Anthem, спроектированная и изготовленная в Канаде, заключалась в том, чтобы вернуться к своим корням и разработать самые лучшие двухканальные устройства для аудиофилов. Предусилитель STR снабжен функцией коррекции помещения ARC, а усилитель STR выдает до 800 Вт / канал (2 Ом). Мы встретились с Джои Перфито из Anthem в доме Audioholics Showcase, чтобы сделать обзорное видео этих продуктов, чтобы дать вам представление о том, на что они способны, и многое другое.
—Gene DellaSala, Аудиоголики
Читать обзор полностью »Предварительный усилитель STR
2 года назад[YouTube] Распаковка предусилителя и усилителя мощности Anthem STR
Сегодня мы познакомимся с двухканальными раздельными компонентами предусилителя STR и усилителя мощности Anthem.Как и интегрированный усилитель STR, выпущенный в прошлом году, новые сепараторы отличаются свежим промышленным дизайном и премиальными компонентами аудиосистемы, а также коррекцией помещения Anthem ARC. Усилитель мощности относится к классу AB без ограничений, с номинальной мощностью 800 Вт / ч на 2 Ом. Вся серия разработана, спроектирована и произведена в Канаде. Посмотрите наше видео о распаковке и следите за обновлениями, чтобы получить более подробную информацию и наш отчет об измерениях этих новых высококачественных компонентов Anthem.
—Gene DellaSala, Аудиоголики
Читать обзор полностью »Предварительный усилитель STR
2 года назад[Facebook Live] Распаковка предусилителя Anthem STR и усилителя мощности
Видео с распаковкой предусилителя Anthem STR и усилителя мощности STR на Facebook Live с Джином Делла Сала из Audioholics.
—Gene DellaSala, Аудиоголики
Читать обзор полностью »Предварительный усилитель STR
3 года назадAnthem STR Предварительные усилители / усилители мощности: наука о музыке
Выпустив предварительный усилитель и усилитель мощности STR, Anthem успешно перенесла свои инновации, опыт цифровой обработки сигналов, ноу-хау в коррекции помещения и приверженность качеству в заведомо сложной стереосистеме высокого класса.Универсальность предусилителя и огромные резервы усилителя мощности делают его приятным партнером, а также обеспечивают доступность музыки и вовлеченность.
.—Деон Шуман, Аудио видео
Читать обзор полностью »
