Предварительный усилитель схема lay. Высококачественный предварительный усилитель с темброблоком: схема, особенности, настройка

Как работает предварительный усилитель с темброблоком. Какие компоненты используются в схеме. Как правильно настроить темброблок для получения качественного звука. На что обратить внимание при сборке устройства.

Содержание

Схема и принцип работы предварительного усилителя с темброблоком

Предварительный усилитель с темброблоком предназначен для усиления слабого звукового сигнала и коррекции его частотной характеристики. Рассмотрим основные компоненты схемы:

  • Операционный усилитель TL072 — малошумящая микросхема, используемая для усиления сигнала
  • Потенциометры R4 и R5 — регулируют тембр высоких и низких частот соответственно
  • Конденсаторы C1-C4 — формируют частотно-зависимые цепи обратной связи
  • Резисторы R1-R8 — задают коэффициенты усиления и ослабления на разных частотах

Принцип работы основан на изменении коэффициента передачи сигнала на разных частотах при регулировке потенциометров R4 и R5. Это позволяет усиливать или ослаблять высокие и низкие частоты, формируя желаемую АЧХ.


Особенности конструкции предусилителя

При сборке устройства стоит обратить внимание на следующие моменты:

  • Использование малошумящих компонентов, особенно операционного усилителя
  • Применение двуполярного питания ±12В для обеспечения максимального динамического диапазона
  • Экранирование входных цепей для снижения наводок
  • Тщательный подбор номиналов элементов частотно-зависимых цепей
  • Использование качественных потенциометров с логарифмической характеристикой

Настройка темброблока для качественного звучания

Для получения оптимального звучания при настройке темброблока следует:

  1. Установить регуляторы тембра в среднее положение
  2. Подать на вход тестовый сигнал (белый шум или розовый шум)
  3. Прослушать звучание через акустическую систему
  4. Плавно регулируя тембр НЧ и ВЧ, добиться естественного и сбалансированного звучания
  5. Проконтролировать АЧХ с помощью анализатора спектра

Важно не увлекаться чрезмерным подъемом низких или высоких частот, так как это может привести к искажениям. Оптимальная настройка обычно находится в пределах ±6-10 дБ.


Возможные проблемы и их устранение

При сборке и настройке предусилителя могут возникнуть следующие проблемы:

  • Повышенный уровень шума — проверить качество экранировки и заземления
  • Искажения на высокой громкости — уменьшить коэффициент усиления или заменить ОУ на более мощный
  • Недостаточный диапазон регулировки — подобрать номиналы частотно-зависимых цепей
  • «Завал» АЧХ на краях диапазона — проверить полосу пропускания ОУ, при необходимости заменить

Тщательная настройка и подбор компонентов позволят получить высококачественный предварительный усилитель с гибкими возможностями коррекции тембра.

Сравнение с другими схемами темброблоков

Рассмотренная схема предусилителя с темброблоком имеет ряд преимуществ по сравнению с другими популярными решениями:

  • Более широкий диапазон регулировки тембра (до ±15 дБ) по сравнению с пассивными схемами
  • Меньшие искажения сигнала благодаря применению операционного усилителя
  • Возможность работы с низкоуровневыми сигналами за счет предварительного усиления
  • Простота конструкции по сравнению с многополосными эквалайзерами
  • Низкий уровень собственных шумов при правильном монтаже

Однако у данной схемы есть и некоторые ограничения:


  • Меньшая гибкость настройки по сравнению с многополосными эквалайзерами
  • Отсутствие возможности коррекции средних частот
  • Необходимость двуполярного питания

В целом, данная схема является хорошим компромиссом между качеством звучания, простотой реализации и стоимостью компонентов.

Рекомендации по выбору компонентов

Для получения наилучших результатов при сборке предусилителя рекомендуется использовать следующие компоненты:

  • Операционный усилитель: TL072, NE5532, OPA2134 или аналогичные малошумящие двойные ОУ
  • Потенциометры: ALPS RK27 или аналогичные аудиофильского качества с логарифмической характеристикой
  • Конденсаторы: полипропиленовые или полистирольные в цепях прохождения сигнала
  • Резисторы: металлопленочные с допуском 1% для точного задания АЧХ
  • Разъемы: позолоченные RCA или XLR для минимизации переходных сопротивлений

Особое внимание следует уделить качеству монтажа и экранировки для снижения уровня помех и наводок. Использование качественных компонентов позволит раскрыть потенциал схемы и получить отличное звучание.



ВЫСОКОКАЧЕСТВЕННЫЙ УСИЛИТЕЛЬ МОЩНОСТИ С ЗАЩИТОЙ ОТ ПЕРЕГРУЗКИ УМ VL

принципиальная схема, чертеж печатной платы, описание
Оригинал был взят с «Немного звукотехники«, авторство установить пока не удалось, поэтому усилитель назвали VL, т.е. vegalab

        Не будем скрывать — форум «Немного звукотехники» мы посещаем довольно часто и изучаем ОЧЕНЬ скурпулезно. В один из подобных визитов попалась на глаза принципиальная схема усилителя мощности, приведенного на рисунке 1. Этот усилитель мощности имеет довольно известную схемотехнику и на глаза попадался не единожды в том или ином вариантах. Однако простота самой схемы усилителя мощности заставила взять в руки паяльник и собственно собрать этот усилитель. Звук приятный, прозрачный, но сказать что в нем есть что то особенное язык не повернулся. Принципиальная схема усилителя с опытным образцом полетели в «долгий ящик». Спустя примерно год, наводя очередной порядок ее вытащили, посмотрели, посмотрели… Посмотрели, посмотрели и решили все же реанимировать.

Но…


Рисунок 1. УВЕЛИЧИТЬ

    Первый каскад после операционного усилителя выполнен по схеме с общей базой и ни для кого не секрет, что подобные каскады очень хорошо усиливают напряжение, а вот усиление по току у них довольно слабенькое. Следующим каскадом в оригинальной схеме идет каскад с общим эмиттером, а эти каскады для нормальной работы требуют изменения базового тока в довольно больших диапазонах. Другими словами — каскаду с общей базой несколько тяжеловато управлять каскадом с общим эмиттером. Исправить ситуацию позволо введение дополнительного эмиттерного повторителя после первого каскада. Работа вроде бы и не большая, однако такая доработка позволила усилителю мощности действительно «запеть»… Мягкий, не навязчивый звук, прозрачный, с высокой детализацией просто завораживает, причем источник звука как бы теряется, т.е. однозначно сказать что акустическая система стоит именно в таком то углу уже не получалось. И это при прослушивании MP3 формата, правда с потоком 256 Кб/с.

Прослушивание тестовых дисков однозначно показало, что это не просто хороший усилитель мощности, а так же альтернатива снятого с производства усилителя Сухова, причем довольно серьезная.
    Принципиальная схема получившегося варианта усилителя мощности приведена на рисунке 2. Как видно из рисунка изменениям подверглась схема не только самого усилительного тракта, но так же изменена схема защиты от перегрузки и построена она теперь по тиристорному принципу. Смысл такой защиты основан на том, она полностью блокирует работу оконечного каскада до окончания любой из полуволн сигнала ЗЧ, в зависимости на какой из них произошла перегрузка что не позволяет оконечным транзисторам усилителя мощности сильно перегреваться. Предыдущий же вариант защиты посто ограничивал ток, протекающий через оконечные транзисторы, что все равно вызывало довольно интенсивный нагрев радиаторов и вероятность теплового пробоя увеличивалась.
    Следует отметить, что в вариантах усилителя мощности с одной и двумя парами оконечных транзисторов лучше использовать токовыравнивающие резисторы в эмиттерах оконечных транзисторов сопротивлением 0,33 Ома, в вариантах с тремя и четырьмя парами — 0,22 Ома. Подобное изменение номиналов позволяет на более слабых вариантах усилителя устройству защиты от перегрузки работать более стабильно. Так же следует обратить внимание на номинал резисторов в базовых цепях первого каскада устройства зищиты от перегрузки — изменяя этот номинал снижают или увеличивают порог срабатывания защиты. Более подробно смотрите в таблице с характеристиками усилителя.


Рисунок 2. УВЕЛИЧИТЬ

    Кроме всего прочего усилитель мощности работает в инвертирующем режиме, что добавляет дополнительное подавление синфазных помех и искажений.

    Черетеж печатной платы в формале lay можно взять тут, чертеж расположения деталей и подключения приведена на рисунке 3. Так же можно взять архив с рисунком в формате jpg, масштам 1:1, разрешение 600 dpi. Стараясь максимально удешивить конструкцию мы не стали ставить на плате дополнительные электролитические конденсаторы фильтров питания, поэтому длина проводов по питанию должна быть минимально возможной.


Рисунок 3. УВЕЛИЧИТЬ

    Следует обратить внимание на то, что на транзисторах VT5, VT7, VT8, VT9 выделяется довольно много тепла, чуть больше 2 Вт на каждом, поэтому использование теплоотводов для них необходимо. Техничесике характеристики симметричного высококачественного усилителя мощности сведены в таблицу. Разумеется, что в таблице сведены параметры усилителя при максимальных мощностях и собственном коф усиления. При использовании усилителя с одной, двумя, тремя парами оконечных транзисторов собственный коф усиления можно уменьшить (увеличить номинал R2), тем самым уменьшить THD.

    Есть в этой бочке меда и ложка дегтя — слишком маленькое входное сопротивление — порядка 3 кОм. Хотя конечно подавляющее большинство источников звукового сигнала позволяют работать на такую нагрузку (выхода аудиокарты компьютера, выхода DVD плееров), все же лучше использовать предварительный усилитель с повышенной нагрузочной способностью.
    Данный усилитель мощности может быть выполнен в четырех мощностных вариантах: 150 Вт; 300 Вт; 450 Вт; 600 Вт, отличающиеся количеством пар оконечных транзисторов.
    Усилитель может быть выполнен в двух модификациях: c буковкой М в конце обозначения, означающей, что предпоследним каскадом (VT12, VT13) используются полевые транзисторы, и с буковкой
В
в конце обозначения, означающей, что предпоследним каскадом используются биполярные транзисторы. Подобные варинты модификакий возникли в связи с различным звучанием усилителей с использованием полевиков и возникновением поклоников «полевого» звука. При заказе данных усилителей следует не забывать указывать какая именно Вам модефикация данного усилителя мощности необходима.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСИЛИТЕЛЯ МОЩНОСТИ:
Напряжение питания

±30…±80


Максимальная выходная мощность при

— одной паре оконечных транзисторов

— двух парах оконечных транзисторов

— трех парах оконечных транзисторов

— четырех парах оконечных транзисторов

150 Вт

300 Вт

450 Вт

600 Вт


THD при коф усилении 35 дБ, питании ±80 В, Uвх = 600 мВ, для варианта:
VL600M, выходная мощность 160Вт
VL600B, выходная мощность 160Вт

0. 003%
0.006%


THD при коф усилении 35 дБ, питании ±80, В Uвх = 1 В, для варианта:
VL600M, выходная мощность 450 Вт
VL600B, выходная мощность 450 Вт

0.003%
0.014%


THD при коф усилении 35 дБ, питании ±80 В и максимальном Uвх, для вариантов:
VL600M, выходная мощность 570 Вт, Uвх = 1.14 В
VL600B, выходная мощность 610 Вт, Uвх = 1.16 В

0.04%
0.02%


Рекомендуемый ток покоя

60…70 мА


Входное сопротивление, не менее

3 кОм


Отношение сигнал/шум, не менее

90 дБ



    Данный усилитель мощности имеет сравнительно не большой КПД, поэтому радиатор потребуется не маленький, причем при использовании полевиков в предпоследнем каскаде КПД меньше, чем у биполярного варианта, однако и уровень THD меньше фактически в 2 раза за счет разгрузки выходного каскада усилителя напряжения.
   Усилитель мощности имеет несколько технологических осбенностей, точнее варианта печатной платы:
   На рисунке 4 приведен внешний вид высококачественного усилителя мощности — вариант на 150 Вт.


Рисунок 4 — усилитель мощности на 150 Вт.

   Оконечные транзисторы самого усилителя мощности и последние каскады усилителя напряжения запаиваются на плату снизу и крепятся непосредственно на радиатор винтами М3. Если фланцы транзисторов металличесике, то использование изолирующих прокладок и изолированного крепежа обязательно. Так же настоятельно рекомендуем использовать термопасту. Для выравнивания транзисторов по высоте мы используем двухстроний скотч на базе пористой резины — продается в автомагазинах. Для оконечных транзисторов скотч используется в один слой, для транзисторов в корпусе ТО-220 — два слоя, для транзистора термокомпенсации — шесть слоев (рисунок 5). Обратите внимание — транзистор термокомпенсации винтом на радиатор не прикручивается, а прижимается только за счет скотча, поскольку изначально получается немного выше остальных транзисторов усилителя (прокладку использовать обязательно).


Рисунок 6 — выравнивание высоты теплоотводящих фланцев транзисторов.

   На плате усилителя мощности предусмотрены отверстия под установку конденсаторов на 47 пкФ, однако пленочные конеденсаторы в продаже найти довольно затруднительно, поэтому на плате предусмотены технологические площадки для использования в данном усилителе мощности керамических конденсаторо поверхностного монтажа (SMD). Причем используются два соединенных последовательно конденсатора на 82…100 пкФ, что в итоге дает емкоскость на 41…50 пкФ и увеличивает максимальное напряжение этой «связки» до 100 В. Кроме этого было решено использовать отключаемую защиту от перегрузки. Для этого на печатной плате усилителя предусмотрены контактные площадки при установки в которые перемычки защита буде включена (рисунок 7).


Рисунок 7 — установка SMD конденсаторов с использованием технологических площадок печатной платы.

   Ну и наконец, только для большей понятности рисунок, на котором показано расположение перемычек (запаяно — включено) отключения защиты отперегрузки, резисторов определяющих порог срабатывания защиты от перегрузки и регулятор тока покоя оконечных транзисторов — рисунок 8.


Рисунок 8 — расположение элементов ответственных за режимы работы усилителя.

   Надеемся что данный усилитель мощности доставит приятные впечатления своим владельцам…

Темброблок на tl072 схема с однополярным питанием. Высококачественный предусилитель «NATALY». Мой вариант. О настройке и возможных проблемах

Появилась у меня недавно необходимость подключить к усилителю проигрыватель винила Ария-102. Посмотрел — а ведь Ария идёт без встроенного предусилителя — корректора. И в усилителе моём такого не наблюдается. Вот и решил я собрать по быстрому предусилитель — RIAA корректор. Чтоб и простой был, и звучал пристойно, и запитать чтоб можно было от обычного внешнего источника питания (однополярного, разумеется). Пока не придумаю что — нибудь более серьёзное с блэкджеком и шлюхами двуполярным питанием и пассивным фильтром. Если заинтересовало — прошу под кат.

Для начала чуть — чуть теории. Виниловые пластинки выпускаются с записью имеющей амплитудно — частотную характеристику согласно стандарту RIAA. Соответственно, для верного воспроизведения необходимо произвести корректировку АЧХ по форме обратной кривой RIAA.

АЧХ записи по стандарту RIAA (синяя линия) и необходимая АЧХ усилителя — корректора для получения линейной характеристики (красная линия).

Кроме того выход от головки звукоснимателя типа ММ порядка 5 мв. То есть и по амплитуде его тоже надо усилить.

На свет появилась такая вот схема:

RIAA preamplifier — RIAA предусилитель — корректор

Питание на устройство поступает через диод D2, предохраняющий от переполюсовки питания. Его можно и не ставить.

Светодиод D1 — индикатор наличия питания. На малошумящий операционный усилитель TL072 питание подаётся через RC-цепочку R10,C6,C10. Резисторы R5-R6 с конденсаторами С3,С4 формируют половину напряжения питания для подачи смещения на неинвертирующий вход операционного усилителя, что необходимо при работе от однополярного источника питания.

Цепочка R7,С7-С9,R8,R9,C11 формирует необходимую АЧХ. Эти резисторы и конденсаторы необходимо подобрать в оба канала с максимальной взаимной точностью. Именно потому на схеме 3 конденсатора по 1000пф параллельно, а не один на 3000пф. Так же и на плате резистор 1м2 у меня составлен из 2-х резисторов, подобранных для одинаковых величин в обоих каналах.

Согласно симуляции в программе Microcap характеристика усилителя получилась следующая:

Была разработана следующая плата:

И собрано вот такое устройство:

Звучало оно достаточно пристойно, но лично мне чуть-чуть недоставало высокочастотной части диапазона. Поэтому, недолго рассуждая, я решил добавить в схему следующее изменение:

Этот конденсатор слегка изменил АЧХ примерно вот так:

Синяя линия — стандартная характеристика, красная линия — после установки на плату конденсатора.

Хотя и не кошерно вносить такие изменения в стандартизированную схему, но лично мне получившееся звучание понравилось больше. Ну и ведь никто не запрещает сделать эту дополнительную коррекцию отключаемой.

Ну и питать эту схему лучше от источника с напряжением большим, чем 12 вольт, как у меня сейчас. Это обеспечит более высокую прегрузочную способность усилителя.

А в целом, заключённый в медный экран и корпус из оргстекла, этот усилитель прекрасно отрабатывает вложенные в него три рубля мелочью и прекрасно подходит в качестве простой и недорогой версии RIAA предусилителя для проигрывателя винила.

Принципиальная схема высококачественного усилителя мощности на 10 Ватт с темброблоком на микросхемах LM1036N, STK436. Усилитель предназначаем для воспроизведения аудиосигнала с выхода различной аппаратуры, от старого проигрывателя виниловых дисков (с пьезоэлектрическим звукоснимателем) до современных цифровых источников аналогового аудиосигнала.

Принципиальная схема

Сопротивление акустических систем должно быть 8 Ом, при этом мощность будет 2x10W, при КНИ не более 0,1%. Питание от источника постоянного тока напряжение 32V.

Рис. 1. Принципиальная схема регулятора громкости, тембра и баланса на микросхеме LM1036N.

Рис. 2. Принципиальная схема усилителя мощности на микросхеме STK436.

На рисунке 1 показана схема предварительного усилителя ЗЧ. Входные каскады выполнены на операционных усилителях микросхемы А2 типа TL072 по схемам повторителей.

Их задача в повышении входного сопротивления предварительного усилителя чтобы на его вход можно было подавать сигнал с такого высокоомного источника, как пьезоэлектрический звукосниматель проигрывателя виниловых пластинок. Поскольку источник питания однополярный на прямые входы этих операционных усилителей подается напряжение смещения, равное половине напряжения питания, установленное делителями на резисторах R1-R2 и R3-R4.

Напряжение питания на предварительный усилитель поступает через стабилизатор А1 на микросхеме 78L12, снижающий напряжение питания до 12V. С выходов операционных усилителей стереосигнал поступает на входы микросхемы АЗ типа LM1036N, представляющей собой схему усилителя с электронной регулировкой громкости, тембра по низким и высоким частотам, и стереобаланса. Регулировка осуществляется с помощью переменных резисторов R12, R13, R14 и R15.

С выводов 13 и 8 АЗ НЧ сигналы стереоканалов поступают на усилитель мощности ЗЧ, схема которого показана на рисунке 2. Усилитель мощности выполнен на гибридной микросхеме STK436, в её составе два идентичных усилителя мощности для стерео-УМЗЧ.

Практически, каждый из усилителей является операционным усилителем, усикоторого зависит от цепи ООС между выходом и инверсным входом. В данном случае, это цепи R21-C25-R22 и R28-C33-R29. Подбором сопротивлений R22 и R29 можно в достаточно широких пределах изменять коэффициент усиления УМЗЧ и всего усилителя в целом.

Печатные платы и детали

Усилитель собран на двух печатных платах, — на одной предварительный усилитель 34 (рис.З.), на второй усилитель мощности ЗЧ (рис.4.).

Рис. 3. Печатная плата для схемы темброблока на микросхеме LM1036N.

Рис. 4. Печатная плата для усилителя мощности на микросхеме STK436.

Все конденсаторы, применяемые в предварительном усилителе должны быть на напряжение не ниже 12V. Конденсаторы в схеме УМЗЧ на напряжение не ниже 40V.

Горчук Н. В. РК-2015-11.

Обычно усилителям мощности звуковых частот на входе требуется сигнал порядка 0,5…1,5 Вольта, и стандартного линейного выхода в 250 мВ, как правило, не хватает. В этом случае перед усилителем мощности ставятся нормирующие предусилители.

В этой статье мы рассмотрим один из вариантов такого предварительного нормирующего усилителя, схема реализована на микросхеме TL072.

Уровень входного сигнала – 0,2 Вольта.
Уровень выходного сигнала – 0,8 Вольт.

Коэффициент усиления данной схемы можно изменить путем подбора номиналов резисторов в цепях обратной связи (R7 и R8).

Для левого и правого каналов по выходу стоит спаренный переменный резистор R11, его функция регулировка громкости. Номинал переменного резистора может лежать в диапазоне от 10 до 50 кОм с обратно логарифмической характеристикой. То есть, если будете применять импортный резистор, значит он должен принадлежать к группе “А”, например, маркировка “А10К”. Если резистор отечественного производства, значит он должен быть группы “В”.

Схема нормирующего предусилителя запитана от обычного параметрического двухполярного источника, к которому подводится напряжение, которым питается непосредственно сам концевой усилитель мощности. В данном случае микросхема TL072 работает при напряжении питания 12…13 Вольт, что обусловлено напряжением стабилизации стабилитрона КС213Б. Вместо него можно поставить и другие стабилитроны, например, Д814Г или Д814Д.

Если у вас напряжение питание усилителя мощности отличное от 2х35 Вольт, пересчитайте номиналы резисторов R12…R15.

На одном из сайтов предлагалась формула:

R12+R14 = R13+R15 = (Uпит.умзч — Uстаб) / 7

То есть, напряжение питания усилителя мощности минус напряжение стабилизации стабилитрона, и полученное значение разделить на 7. При этом результат получится в килоОмах, который можно округлить до ближайшего стандартного значения номинала резистора.

Но все же мы считаем лучше воспользоваться стандартной упрощенной формулой расчета параметрического стабилизатора:

R1 = (Uвход — Uстаб) / Iстаб

В данном случае результат получится в Омах.

В данной схеме микросхему TL072 можно заменить другими операционными усилителями, например, NE5532,NE5534, или OPA2134.
Входные емкости С1 и С2 лучше поставить пленочные, С3 и С4 – керамика. Электролитические емкости в стабилизаторе необходимо поставить на рабочее напряжение 50 Вольт, лучше путь имеют небольшой запас.

На следующем изображении показана печатная плата нормирующего усилителя на микросхеме TL072:

Печатную плату в формате LAY и принципиальную схему нормирующего предусилителя вы можете скачать по прямой ссылке с нашего сайта. Тип файла для скачивания – RAR , размер файла – 0,05 Mb.

В данной статье рассматривается конструкция простого темброблока. Он предназначен для изменения звучания путем регулирования амплитудно-частотной характеристики аудиосигнала в области верхних и нижних частот. Схема представлена на рис.1.

Рис.1. Схема электрическая принципиальная.

В схеме присутствует малошумящий операционный усилитель TL072CP. Он двухканальный, но в схеме задействован только один. Этот операционный усилитель выполнен в корпусе DIP8, на рисунке 2 представлено расположение его выводов.


Рис.2.

В схеме можно использовать любой операционный усилитель схожий по параметрам.

Описание работы схемы.
Переменный резистор (потенциометр) R4 предназначен для регулирования тембра высоких частот. А R5 предназначен для регулирования низких частот.
Когда R4 находится в крайнем левом положении (имеется в виду по схеме), происходит падение амплитудно-частотной характеристики в области высоких частот (рис.3). Это происходит из-за того, что цепь R2 С3 при увеличением частоты сигнала начинает шунтировать нижний резистор R3 входного делителя.


Рис.3. Снижение ВЧ.

Если R4 находится в крайнем правом положении (по схеме), то при увеличении частоты цепь C3 R6 шунтирует резистор R7, а вследствие этого уменьшается отрицательная обратная связь, поднимая АЧХ в области высоких частот (рис. 4).



Рис.4. Повышение ВЧ.

В среднем положении переменного резистора R4 темброблок почти не оказывает влияние на звучание.

На разных частотах реактивное сопротивление конденсатора C3 будет меняться, обуславливая процессы рассмотренные выше. Но на частотах меньше 1 кГц реактивное сопротивление C3 будет намного превышать сопротивление R2 и R6 и регулировка частоты будет оказывать незначительное влияние на звук.

Теперь рассмотрим какое влияние оказывает переменный резистор (потенциометр) R5.
Когда R5 находится в крайнем левом положении (по схеме), сигнал проходит в обход конденсатора C2 и на неинвертирующий вход операционного усилителя не оказывается влияние. Так как при этом сопротивление R5 составляет 100 кОм, конденсатор C4 шунтируется, что ведет к увеличению отрицательной обратной связи и происходит падение АЧХ в области низких частот (рис.5).



Рис.5. Снижение НЧ.

В правом положении резистора R5 теперь уже конденсатор C4 замыкается накоротко. А так как C2, включен последовательно с одним из резисторов входного делителя, изменяет его коэффициент деления, т.е уменьшает с уменьшением частоты сигнала. В следствие этого происходит подъем АЧХ в области низких частот (рис.6) .



Рис.6. Повышение НЧ.

Темброблок имеет входное сопротивление 47 кОм. Данное устройство можно использовать практически с любым усилителем звука.

Ниже представлены фотографии собранного устройства.

Питание.

Так как основой схемы является операционный усилитель, питание должно быть двухполярное. Питание подается на 4-й и 8-й выводы микросхемы. Максимальное напряжение, которое можно подавать на эти выводы составляет +18 -18 Вольт относительно общего провода.

Для получения двухполярного напряжения от батарейки, была использована простая схема рис.7.


Рис.7.

От батарейки 9 Вольт, благодаря делителю, на выходе получаем +4,5 В и -4,5 В. Но такая схема работает не очень хорошо и подходит лишь «на крайний случай», поэтому лучше использовать более сложную схему, в которой будет присутствовать стабилизация напряжения на выходе или использовать готовый блок питания.

Максимально допустимое питающее напряжение микросхемы составляет +18 -18 Вольт (согласно технической документации), но я не рекомендую подавать более +10 -10 Вольт.

Тест

Для произведения замеров, выходной звуковой сигнал темброблока был подан на линейный вход компьютера (в микрофонный вход нельзя!). В аудиоредакторе Acoustica Mixcraft был выбран VST плагин Voxengo Spectrum Analyzer v1.9. На фотографии ниже происходит тестирование (оценить звук можно на видео).

На вход темброблока подавалась музыка из телефона (можно от любого источника: плеер, компьютер и т.д.)

Изменяя сопротивления переменных резисторов R4 и R5 можно добиться изменения звука в области НЧ и ВЧ. Кстати, средние частоты темброблок практически не изменяет.

Данный темброблок отлично подойдет для приобретения навыков в преобразовании звука.

К данной статье присутствует видео, в котором произведен тест этого темброблока, вы можете оценить его работу.

Список радиоэлементов
ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
A1Операционный усилитель

TL072

1В блокнот
R1, R8Резистор

47 кОм

2В блокнот
R2, R6Резистор

510 Ом

2В блокнот
R3, R7Резистор2,2 кОм2В блокнот
R4Переменный резистор20 кОм1В блокнот
R5Переменный резистор100 кОм1

Представленное ниже устройство обладает хорошим качеством звучания и низким уровнем шумов, а также имеет функцию обхода (прямая АЧХ), в тоже время простота схемы не отпугнет начинающих радиолюбителей. В основу пассивной части схемы входит разработка, описанная E.J.James»ом еще в 1948 году, а все устройство вместе смахивает на работу Baxandall»a образца 1952 года:) Смахивает использованием усилительного каскада, в данном случае ОУ, которым можно поднять амплитуду, «съеденную» (у этого регулятора амплитуда падает в пять раз или -13дБ!) темброблоком. Анализируя широко известные любому радиолюбителю источники (в коих наблюдается некоторая историческая неточность), было принято решение поэкспериментировать с этой вещичкой:

К сожалению, реальные графики АЧХ так и не успел снять, однако приведем результат моделирования в программе Tone Stack Calculator . Данная схема примечательна использованием R5-R6, которые обеспечивают более узкий подъем частот, не затрагивая середину. Этих резисторов нет в разработке E.J.James»a, поэтому симуляция произойдет без них:). Однако на общее впечатление от графика это не скажется, просто полоса подъема высоких частот будет более широкой.

Но мне хотелось бы большего: ещё больший подъем на НЧ и в особенности ВЧ, так сказать с запасом, хотя в вашем случае все может быть совершенно иначе. Вернее не в вашем случае, а в случае вашей акустики:). К примеру из опыта эксплуатации продукции бердского радиозавода ВЕГА 50АС-106 регулировка низких частот темброблока в RRR УП-001 совсем не подходила, поскольку поднимала лишь область верхнего баса (200-250 Гц, басом это трудно назвать, скорее гул). Однако на акустических системах производства рижского радиозавода Radiotehnika RRR S50b, можно было добиться приемлимого качества звучания. Хотя все это считается баловством, поскольку корректирует лишь впечатление от прослушивания, корректировку АЧХ колонок и, если усилитель ущербен, проводят другими схемотехническими изысканиями, к примеру параметрическими эквалайзерами с регулировками не только по усилению, но и с возможностью перемещения подымаемой частоты и добротности. Но мы же здесь не собрались исправлять огрехи дорогой акустики?

Итого +6 дБ на основной низкой частоте, и +5 дБ на высокой. Спад -3 дБ в области средних частот решено поднять усилением на ОУ. Признаюсь, стало немного многовато. В схеме поворотом регуляторов трудно добиться ровной АЧХ (вернее совсем не добиться), поэтому решено добавить устройство, отключающее темброблок. Это может оказаться полезным при эксплутации с вашим усилителем более «продвинутого» эквалайзера. Простым замыканием входа и выхода пассивной части или же всего темброблока (в первом случае замыкается конденсатор С3 и как следствие заваливаются верха, во втором — регулировка ВЧ и НЧ сохраняется, правда в небольших пределах) здесь не обойтись. Поэтому можно осуществить элементарную коммутацию на реле с перекидными контактами (типа РЭС-9, РГК-14 и т.д.).

Стоит отдельно затронуть изъезженную тему конденсаторов в блоке тембров. По своему субъективному опыту эксплуатации известного предусилителя Шмелева , в конструкции которого применял незадумываясь керамику импортного производства, широкораспространенную в магазинах, выходной сигнал был насыщен гармониками, что ощущалось на слух. Быть может в слепом тесте этого темброблока с другими конденсаторами я бы этого и не заметил, но тем не менее у меня это глубоко отложилось в памяти. В данной конструкции решил использовать исключительно конденсаторы на бумажной основе. Конечно, здесь я не буду описывать опыт использования импортных конденсаторов за сотни долларов, но как говорится, чем богат:). Из накопленных запасов были вытащены конденсаторы серий БМТ-2, БМ-2 и МБМ.

Итак, при использовании данных конденсаторов, первое что необходимо сделать, это измерить их емкость и осмотреть на внешние повреждения (в особенности для БМТ-2). Среди десятка образцов конденсаторов серии МБМ, 90% имели превышение номинальной емкости на 40-50%, что в двое больше их допуска. Измерение емкости позволяет подобрать конденсаторы в пары для 2-х каналов для обеспечения симметричной регулировки. Первое включение и вердикт — однозначно предпочтительнее использования китайской керамики. К своему стыду, мне не удалось отыскать бумажный конденсатор в цепи ВЧ, поэтому применил конденсатор серии КТК, широко использовался в ламповых телевизовах и прочей аппаратуре. Кроме всего прочего данный конденсатор обладает хорошей термостабильностью. Обкладки из серебра на звуке никак не сказались:) (хотя после пополнения багажа знаний о данном конденсаторе, звук постепенно стал становиться краше и… :)). Графики, которые получилось снять:

Регуляторы повернуты на максимум:


Регуляторы повернуты на минимум:


Схема получившегося устройства:

Характеристики данного темброблока:

  • Коэффициент гармоник, %: не более 0,02.
  • Диапазон регулировки, не менее: НЧ +-16 дБ, ВЧ +-17 дБ.
  • Входной сигнал: ~1V.

Показатели по КГ, сигнал/шум зависят от примененного ОУ. Выбор пал на TL072, (это сдвоенный ОУ фирмы ST) в силу его дешевизны и распространенности. Отлично сюда впишутся и такие операционники, как NE5532, NJM4558, LM358. Поэкспериментировать можно и с одиночными ОУ (с дальшейшей переделкой ПП) TL071, NE5534, КР544УД1,2, К157УД2 (с цепями коррекции) и так далее. С бумажными конденсаторами и ОУ в золотом корпусе, чем не раритет? Для оперативной замены микросхемы (если отдали предпочтение другому ОУ), рекомендуется предварительно установить на соответствующее место панельку DIP-8.

Для питания активной части устройства используется параметрический стабилизатор напряжения на два плеча + и — без использования каких-либо усилительных элементов, поскольку в данной схеме общий ток потребления меньше номинального тока стабилитронов. Для сглаживания остатков пульсаций, вызванных пульсациями блока питания УМЗЧ, в схеме присутствуют два электролита. Их емкость невелика для обеспечения низкой инерционности. Такой небольшой набор дает низкий уровень фона при эксплуатации устройства.

Разумеется, для обеспечения минимального уровня фона этого бывает недостаточно. Снизить фон может помочь заземление корпусов переменных резисторов. У некоторых групп регуляторов для этого есть отдельный вывод (например СП3-33-23). В моем распоряжении оказались широко распространенные резисторы В-группы (для регулировки баланса они не подходят), корпус которых после обработки наждачкой я и заземлил. Земли свел к одной выбранной точке (корпус регулятора низких частот), откуда направил их земле блока питания УМЗЧ. Фотография устройства и печатная плата:

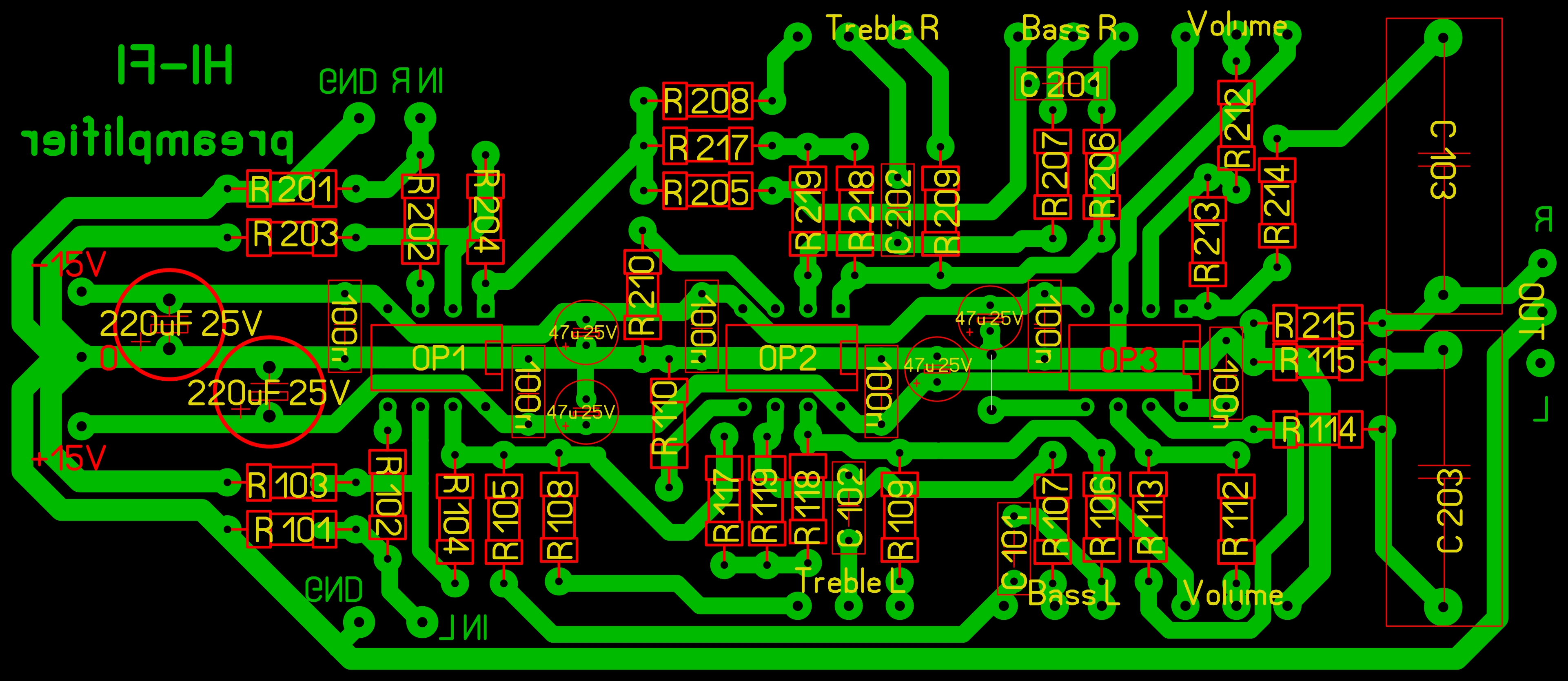

Размер печатной платы 140х60 мм, здесь можно скачать файлик в формате .lay . Желаю успехов в повторении! .

Обсудить статью ТЕМБРОБЛОК

Помощь по Теле2, тарифы, вопросы

Решил послушать как звучит усилитель класса Д на IRS2092. После недолгих
поисков на Али был сделан заказ. Ради интереса «как оно звучит» для него был так же заказан и темброблок.
Так как усилитель ещё в дороге а темброблок уже пришёл то решил
сделать обзор пока на него. Как придёт усилитель сделаю обзор и на
него с замерами.
Плата пришла в конверте с пупыркой. В комплект входит сама схема и
четыре ручки на резисторы. Флюс везе отмыт пайка более менее
аккуратная. Разводка платы средняя. Регуляторы на фото — с лева на право — ВЧ, СЧ, НЧ, Громкость.


Так же на плате расположены цепи стабилизации питания (L7812 и L7912) и выпрямитель.
Можно подавать переменное напряжение с трансформатора для питания
платы.
Принципиальная схема регулятора похожа на эту


Отличаются номиналы некоторых резисторов и отсутствие некоторых проходных
конденсаторов.

Теперь самое главное — тесты.
Тестировал на этой карте

Creative Sound Blaster X-Fi Titanium PRO с небольшой доработкой — полностью за экранирована обратная сторона печатной платы, заменён выходной ОУ на OPA2134, все конденсаторы по питанию шунтированы керамикой.
АЧХ (розовым цветом — со входа на выход миную темброблок, синим цветом
— через темброблок — все регуляторы тембра в среднем положении)


Виден небольшой подъём на на низких частотах (ниже 200Гц) и завал на
высоких (выше 6кГц)
Регуляторы НЧ в крайних положениях

КНИ «THD», правый канал идёт минуя темброблок для сравнения (с выхода карты на
вход), КНИ темброблока 0.016%, хотелось бы поменьше конечно. Пробовал ставить OPA2134 вместо родных ОУ, искажения немного снизились но незначительно, скорее всего из за не совсем правильной разводки платы.


Зависимость КНИ от частоты (правый канал идёт минуя темброблок,
розовый цвет на графике)


Темброблок не инвертирует фазу сигнала (правый канал идёт минуя темброблок,
розовый цвет на графике)

Довольно средний по качеству блок, для домашних поделок пойдёт если устраивает КНИ.
Ставить в планируемый усилить вряд ли буду из за высоких
гармонических искажений. Буду разводить плату сам, и собирать темброблок.
Надеюсь инфа была полезна.

Планирую купить +16 Добавить в избранное Обзор понравился +36 +60

Возросший в последние годы интерес к высококачественному звуковоспроизведению вызвал появление в печати рядя статей, посвященных вопросам конструирования различных монофонических и стереофонических усилителей НЧ. Наряду со многими положительными качествами указанных устройств большинство из них имеет один общий недостаток — малую (около 12 дБ) глубину регулировки тембра высших и особенно низших звуковых частот. Узел регулировки тембра этих усилителей выполняют обычно по RC-мостовой схеме и включают между предварительным и оконечными блоками усилителя. При таком построении схемы от предварительного усилителя требуются большое усиление и большая амплитуда сигнала на выходе, что приводит в конечном счете к увеличению нелинейных искажений и ухудшению ряда других параметров усилителя.

Иногда регулировку тембра осуществляют в цепи местной параллельной или последовательной отрицательной обратной связи одно-каскадного усилителя. Однако в таком каскаде при максимальном подъеме усиления отрицательная обратная связь практически отсутствует, что также не способствует получению высоких качественных показателей усилителя.

В публикуемой ниже статье вниманию читателей предлагается описание десятиваттного усилителя, состоящего из предварительного корректирующего и оконечного усилительных блоков. В нем подъем высших и низших звуковых частот равен соответственно 20 и 24 дБ и осуществляется в цепи общей обратной связи предварительного усилителя. При этом глубина общей отрицательной обратной связи остается практически неизменной во всем диапазоне регулировки тембра и составляет 26 дБ.

Снижение усиления на крайних частотах рабочего диапазона обеспечивается RL- и RC-фильтрами, включенными между усилительными блоками. При этом имеет место незначительное уменьшение (на 6-8 дБ) глубины общей обратной связи на краях рабочего диапазона частот только при максимальном ослаблении усиления.

Для регулировки тембра на низших и высших звуковых частотах используются широкодоступные резисторы СП-1-А или СП-11-А с небольшой переделкой, которая может быть легко выполнена радиолюбителями. Благодаря такой переделке и использованию пружинящего свойства скользящего контакта появляется также возможность точной установки переменных резисторов в среднее положение, соответствующее плоской частотной характеристике коэффициента передачи усилителя.

Примененная в предлагаемом вниманию читателей усилителе глубокая регулировка тембра имеет значительные преимущества перед всеми другими известными видами регулировок. Она обеспечивает минимальные нелинейные искажения, малые шумы, высокую стабильность, постоянство выходного сопротивления и не требует применения каких-либо специальных мер по обеспечению устойчивости работы усилителя.

Частотные характеристики регуляторов тембра приведены на рис. 1. Сплошными линиями показаны характеристики, полученные в области низших частот при установке в среднее положение движка регулятора тембра высших звуковых частот, а в области высших частот при установке в среднее положение движка регулятора тембра низших звуковых частот. Пунктиром показаны частотные характеристики, полученные при установке движков регуляторов тембра в крайние положения (на подъем или снижение усиления). Из рис. 1 видно, что подъем усиления на частоте100 Гц составляет 16 дБ, а на частоте 20 Гц — 24 дБ.

Рис. 1. Частотные характеристики регуляторов тембра.

Подъем усиления на частоте 10 кГц равен 16 дБ, а на частоте 20 кГц — 20 дБ. Максимальная неискаженная выходная мощность усилителя 10 Вт при напряжении на входе 250 мВ. Диапазон рабочих частот усилителя 20-20 000 Гц при неравномерности частотной характеристики менее ±0,3 дБ. Нелинейные искажения в диапазоне частот 100- 8000 Гц не превышают 1,2%. Входное сопротивление 100-150 кОм в зависимости от положения движка регулятора усиления. Выходное сопротивление 0,1 Ом. Уровень шума около — 80 дБ.

Принципиальная схема усилителя приведена на рис. 2. Предварительный усилитель собран на высокочастотных транзисторах Т1-Т3, обеспечивающих постоянство значений входного сопротивления и глубины общей обратной связи во всем диапазоне рабочих частот.

Рис. 2. Принципиальная схема усилителя.

При использовании сплавных транзисторов, например П28, в сочетании с транзисторами МП41А постоянство указанных параметров не гарантируется из-за снижения коэффициента усиления по току на частотах выше 7-10 кГц.

Все три транзистора предварительного усилителя включены по схеме с непосредственной связью между каскадами и охвачены глубокими местными и общими обратными связями по постоянному току. Обратная связь, создаваемая резисторами R2 и R3, стабилизирует режимы работы транзисторов Т1-Т3 по току, а обратная связь, создаваемая резистором R9, включенным между коллектором транзистора Т3 и эмиттером транзистора Т2, стабилизирует потенциал коллектора транзистора Т3 но постоянному току. Указанные обратные связи позволяют использовать в предварительном усилителе транзисторы с разбросом коэффициента усиления по току от 20 до 200, обеспечивая высокую стабильность режимов их работы при изменении температуры окружающей среды от — 20 °С до +50 °С. Цепь обратной связи по постоянному току, создаваемая резистором R9, используется и в цепи обратной связи по переменному току. Дело в том, что через резистор R9 протекает часть выходного тока, под действием которого на резисторе R6, включенном в цепь эмиттера транзистора Т2, образуется переменное напряжение общей отрицательной обратной связи. Примененная здесь общая обратная связь обладает одним весьма полезным свойством: с помощью включенного в цепь резистора R6 можно в широких пределах регулировать коэффициент усиления усилителя по напряжению, оставляя практически неизменной глубину общей обратной связи. Именно это свойство и используется для подъема усиления на высших и низших частотах рабочего диапазона.

Постоянство глубины общей отрицательной обратной связи при изменении коэффициента усиления усилителя с обратной связью можно объяснить следующим образом.

Резистор R6 в цепи эмиттера транзистора Т2 является элементом местной отрицательной обратной связи. Одновременно он включен в цепь общей отрицательной обратной связи, так как через него по цепи R9-R6 протекает часть выходного тока. При снижении сопротивления в цепи эмиттера транзистора Т2, вследствие шунтирования резистора R6 цепью R7-1L1C5 или R8-] С6, уменьшается коэффициент передачи цепи общей обратной связи. В то же время пропорционально увеличивается коэффициент усиления каскада на транзисторе Т2 из-за снижения глубины местной последовательной обратной связи.

Известно, что при достаточно большой отрицательной обратной связи глубина ее равна произведению коэффициента передачи цепи общей обратной связи на коэффициент усиления усилителя без общей обратной связи. Так как при уменьшении сопротивления в цепи эмиттера транзистора Т2 эти коэффициенты изменяются в обратно пропорциональной зависимости, их произведение, а следовательно, и глубина общей отрицательной обратной связи будут оставаться неизменными, а коэффициент усиления усилителя с обратной связью будет увеличиваться за счет изменения глубины местной обратной связи. При увеличении сопротивления в цепи эмиттера Т2 указанные выше коэффициенты также будут изменяться в обратной зависимости, в результате чего глубина общей обратной связи опять-таки будет оставаться неизменной.

Экспериментальная проверка усилителя показала, что, регулируя сопротивление в цепи эмиттера транзистора Т2, можно изменять коэффициент усиления усилителя в 20 и более раз. При этом глубина общей обратной связи изменяется всего на 20-30%.

Подъем усиления на высших частотах достигается с помощью конденсатора С6, подключенного параллельно резистору R6 через переменный резистор R8-1. С увеличением частоты емкостное сопротивление конденсатора С6 уменьшается и при полностью выведенном резисторе R8-1 все в большей степени шунтирует резистор R6. При этом достигается подъем усиления 6 дБ на октаву в диапазоне частот от 1,3 до 16 кГц. При перемещении движка переменного резистора R8 с участка R8-2 снижается усиление на высших частотах. При R8-2=0 конденсатор С6 вместе с резистором R14 образуют RС-фильтр нижних частот, включенный на выходе предварительного усилителя. При увеличении сопротивления резистора R8-2-1 на участок R8-2 усиление на высших частотах увеличивается.

Подъем и снижение усиления в области низших частот достигается при помощи последовательного резонансного контура L1C5 добротностью Q ≈ 1, настроенного на частоту 20 — 30 Гц. Подъем усиления обеспечивается в том случае, если движок переменного резистора находится на участке R7-1 резистора R7, а снижение — на участке R7-2 того же резистора. При R7-2-0 резистор R14 и катушка L1 образуют фильтр верхних частот.

Необходимо отметить, что при таком способе регулировки усиления на высших и низших звуковых частотах выходное сопротивление предварительного усилителя практически не изменяется во всем рабочем диапазоне и не зависит от величины подъема усиления на краях диапазона, что важно для согласования предварительного усилителя НЧ с оконечным, Однако, поскольку величина входного сопротивления транзистора Т2 уменьшается на низших и высших частотах пропорционально величине подъема усиления, для сохранения его постоянства во всем рабочем диапазоне частот базу транзистора пришлось подключить к выходу эмиттерного повторителя, собранного на транзисторе Т1. Транзисторы Т1 и Т2 включены по схеме составного транзистора. Входное сопротивление эмиттерного повторителя около 300-500 кОм.

Оконечный усилитель содержит четыре каскада усиления. Первый и второй каскады (транзисторы Т4 и Т5 соответственно) работают в режиме усиления напряжения, а третий и четвертый каскады (транзисторы Т6-Т9) — в режиме усиления тока.

Схема оконечного блока усилителя НЧ имеет некоторые отличия от стандартной схемы бестрансформаторного усилителя НЧ. Из-за введения более глубокой общей отрицательной обратной связи по переменному току в усилитель пришлось ввести конденсаторы СП, С14 и С15, с помощью которых обеспечивается его устойчивая работа за пределами высокочастотной части рабочего диапазона.

Для получения максимально возможного к.п.д. усилителя при одном напряжении источника питания в цепи эмиттера транзистора Т5 отсутствует сопротивление местной последовательной обратной связи.

Для стабилизации тока покоя транзисторов Т6 — Т8 в цепь коллектора транзистора Т5 включено два последовательно соединенных диода: кремниевый и германиевый. На схеме они показаны одним диодом Д1. Необходимо, чтобы эти диоды имели тепловой контакт с радиаторами транзистора Т8 или Т9. Функции кремниевого диода выполняет переход коллектор-база транзистора КТ315А (можно использовать и другие кремниевые транзисторы, например МП116, МП113). В качестве германиевого применен диод ДЗПА, его также можно заменить любым сплавным транзистором. При необходимости более точной подгонки тока покоя транзисторов Т6-Т9 германиевый диод можно зашунтировать резистором сопротивлением в несколько сотеном. В оконечном каскаде усилителя используются сравнительно маломощные кремниевые транзисторы КТ801Б, которые значительно облегчают режим работы предоконечных транзисторов Т6 и Т7, поскольку обладают достаточно большим коэффициентом усиления по току В ст = 10-30 при токе покоя 20-50 мА. Транзисторы КТ805 или аналогичные им применять нецелесообразно, так как при токе до 100 мА они имеют В ст =2-3, что требует значительного тока коллектора 20-40 мА от предоконечных транзисторов, а это оправдано только в усилителях мощностью выше 25- 30 Вт.

При напряжении питания 27 В сопротивление звуковой катушки громкоговорителя должно быть равно 6 Ом. При уменьшении или увеличении этого сопротивления для получения выходной мощности 10 Вт напряжение источника питания должно быть соответственно изменено. Однако увеличивать его более 30- 33 В нецелесообразно, поскольку примененные в усилителе элементы на это не рассчитаны. Усилитель хорошо работает при пониженном напряжении 16-20 В, отдавая в нагрузку 4-7 Вт.

Блок питания состоит из понижающего трансформатора Tpl, выпрямителя на диодах Д4-Д7 и стабилизатора напряжения, собранного на транзисторах Т10-Т13 но компенсационной схеме с защитой от короткого замыкания в нагрузке.

Рис. 3. Конструкция переделанного резистора: 1 — оставшаяся часть проводящего слоя; 2 — участки с удаленным проводящим слоем; 3 — вырез в подкове из гетинакса, на которую нанесен проводящий слой; 4 и 6 — лепестки, соединенные с концами проводящего слоя; 5 — лепесток, соединенный со скользящим контактом

Детали. В усилителе используются резисторы МЛТ-0,125 или УЛМ-0,125. Конденсаторы — МБМ, БМ-2 и К50-6. Катушка L1 намотана на односекционном каркасе, размещена в сердечнике ОБ-20, из феррита 2000НМ зазор 0,15-0,2. Обмотка ее содержит 1500 витков провода ПЭВ-1 0,1. Сопротивление катушки постоянному току 100-120 Ом, индуктивность 0,8- 1,3 Г.

Переменные резисторы R7-1, R7-2 и R8-1, R8-2 изготавливают в соответствии с эскизом, показанным на рис. 3, из переменных резисторов СП-1-A или СП-П-А сопротивлением от 2,4 до 3,3 кОм. При переделке с резисторов снимают защитный экран и ось со скользящим контактом. Лепестки 4 и 6 (рис. 3) подключают к омметру. Острым ножом удаляют края проводящего слоя так, чтобы в средней части он стал уже и равномерно расширялся к концам (участок проводящего слоя, по которому двигается скользящий контакт, удалять нельзя). В этом случае сопротивление переменного резистора должно немного увеличиться. Затем очень мелкой наждачной бумагой начинают стирать оставшуюся часть проводящего слоя от середины в обе стороны на угол до 100°-110° (всего на 200°-220°) так, чтобы проводящий слой в средней части стирался больше, чем у краев. Следует стремиться к тому, чтобы в процессе стирания толщина оставшегося слоя равномерно уменьшалась от концов к середине и не было резких скачков изменения сопротивления при перемещении скользящего контакта. В этом случае подъем усиления в децибелах будет приблизительно пропорционален углу поворота движка переменного резистора.

Стирая проводящий слой, следует постоянно следить за стрелкой омметра, которая будет отклоняться в сторону больших сопротивлений. После того как омметр покажет сопротивление 8-9 кОм, дальнейшее стирание надо прекратить и в средней части подковы из гетинакса, на которую нанесен проводящий слой, вырезать поперечную канавку 3 (см. рис. 3) шириной 3-4 мм и глубиной до 0,5- 1 мм, разрезав на две электрически изолированные части проводящий слой. Затем ось со скользящим контактом устанавливают на место и, вращая ее, убеждаются, что скользящий контакт фиксируется в среднем положении при попадании его пружины в вырезанную канавку 3. Если эта фиксация недостаточно четкая, канавку следует углубить. Затем устанавливают скользящий контакт в среднее положение и, поочередно подключая омметр к контактам 5, 6 и 5, 4 (рис. 3), проверяют сопротивление между ними. Это сопротивление должно быть равно бесконечности.

Далее подключают омметр к контактам 5, 6 переменного резистора, а скользящий контакт из среднего положения смещают на начало проводящего слоя, соединенного с контактом 6. При этом стрелка омметра должна показывать сопротивление около 3 кОм.

Этот участок сопротивления соответствует резистору R7-1. Затем омметр соединяют с контактами 5, 4, скользящий контакт переводят из среднего положения на начало проводящего слоя, соединенного с контактом 4, измеряют сопротивление этого участка и, стирая проводящий слой мелкой наждачной бумагой в соответствии с приведенными выше рекомендациями, доводят сопротивление этого участка до 10 кОм. Участок сопротивления, соединенный с контактом 4, соответствует резистору R7-2. Резисторы R8-1 и R8-2 изготавливаются аналогичным образом.

Силовой трансформатор Тр-1 можно выполнить на любом сердечнике с сечением внутреннего керна не менее 6 см2, например, Ш20Х30. Обмотка I содержит 1270 витков провода ПЭВ 0,27, обмотка II — 930 витков провода ПЭВ 0,2 н обмотка III — 270 витков провода ПЭВ 0,8-0,9.

Налаживание. Налаживание усилителя начинают с проверки выпрямителя. Напряжение 27 В на выходе стабилизатора устанавливают переменным резистором R27. Затем амперметр с пределом измерения 1,5- 2 А включают на выход стабилизатора и убеждаются в отсутствии тока при коротком замыкании выхода стабилизатора амперметром.

Перед включением оконечного блока усилителя к нему подключают эквивалент нагрузки и замыкают накоротко диоды Д1. Резистором R20 устанавливают напряжение 12,5-13 В на коллекторе транзистора Т5. Затем подбирают диоды Д1 так, чтобы потребляемый усилителем ток (при отсутствии сигнала на входе) возрос с 4-5 мА до 40-50 мА.

Режим работы транзистора Т4 устанавливают резистором R15 (см. таблицу режимов работы транзисторов). Далее проверяют отсутствие самовозбуждения усилителя за пределами высокочастотного участка рабочего диапазона и, если оно имеет место, на 20-50% увеличивают емкости конденсаторов СИ, С14 и С15. При выходной мощности 10 Вт ток, потребляемый усилителем от источника питания, должен составлять 0,6 А, а напряжение на входе оконечного блока -1,5- 1,8 В.

Входной блок усилителя НЧ работает сразу после включения. Если индуктивность велика, то емкость конденсатора С5 следует уменьшить до 50 мкФ. Последовательно с резистором R8-1 следует включить резистор сопротивлением 100 Ом.

Описанный усилитель хорошо работает в стереофоническом варианте.

Регуляторы тембров можно спарить механическим путем либо применить ступенчатые регуляторы с использованием переключателей.

В этом случае при малой глубине подъема могут быть получены частотные характеристики с максимумом на частотах 20-30 Гц и 15- 20 кГц. При этом корректирующие цепи должны подключаться к части резистора R6.

Не мечтай, действуй!

Эксперименты с различными предварительными усилителями, регуляторами громкости и тембра показали, что наилучшее качество звучания обеспечивается при минимальном количестве усилительных каскадов, с пассивными регуляторами. При этом регулировки на входе усилителя мощности нежелательны, так как приводят к увеличению уровня нелинейных искажений комплекса. Данный эффект сравнительно недавно обнаружил известный разработчик аудиоаппаратуры Дуглас Селф .

Таким образом, вырисовывается следующая структура этой части звукоусилительного тракта:
— пассивный мостовой регулятор низших и высших частот,
— пассивный регулятор громкости,
— предварительный усилитель с линейной амплитудно-частотной характеристикой (АЧХ) и минимальными искажениями в рабочем диапазоне частот.
Очевидный недостаток регулировок на входе предварительного усилителя – ухудшение соотношения сигнал/шум в значительной степени нивелируется высоким уровнем сигнала современных устройств звуковоспроизведения.

Предлагаемый предварительный усилитель может применяться в высококачественных стереофонических усилителях звуковой частоты. Регулятор тембра позволяет корректировать амплитудно-частотную характеристику (АЧХ) одновременно по двум каналам в двух частотных областях: нижней и верхней. В результате учитываются особенности помещения и акустических систем, а также личные предпочтения слушателя.

И снова немного истории

Первым претендентом на роль предварительного усилителя с регулятором тембра стала схема Д. Стародуба (рис. 1) . Но конструкция так и не «прижилась» в усилителе мощности: требовалась тщательная экранировка и источник питания с чрезвычайно малым уровнем пульсаций (порядка 50 мкВ). Однако главной причиной стало отсутствие ползунковых переменных резисторов.

Рис. 1. Схема высококачественного блока регуляторов тембра

Путем проб и ошибок я пришел к простой схеме предварительного усилителя (рис. 2), с которой, однако, система звуковоспроизведения намного превзошла в звучании серийно выпускавшуюся аппаратуру, по крайней мере, имевшуюся у моих друзей и знакомых.

Рис. 2. Принципиальная схема одного канала предварительного усилителя для УМЗЧ С. Батя и В. Середы

За основу взята схема предварительного усилителя стереофонического электрофона Ю. Красова и В. Черкунова, демонстрировавшегося на 26 – й Всесоюзной выставке радиолюбителей – конструкторов. Это левая часть схемы, включая регуляторы тембра.

Появление каскада на транзисторах разной проводимости в предварительном усилителе (VT3, VT4) связано с обсуждением усилителей с преподавателем лаборатории телевизионной техники на кафедре Радиосистем А. С. Мирзоянцем, с которым я работал, будучи студентом. В ходе работ понадобились линейные каскады для усиления телевизионного сигнала, и Александр Сергеевич сообщил, что по его опыту наилучшими характеристиками обладают структуры «шиворот – навыворот», как он выразился, то есть усилители на транзисторах противоположной структуры с непосредственной связью. В процессе экспериментов с УМЗЧ я выяснил, что это касается не только телевизионной техники, но и звукоусилительной. Впоследствии я часто применял подобные схемы в своих конструкциях, в том числе пары полевой транзистор – биполярный транзистор.

Попытка применить транзисторы разной структуры в первом каскаде (составном эмиттерном повторителе VT1, VT2) не принесла успехов, т. к. при всех замечательных характеристиках (низком уровне шума, малых искажениях) схема имела существенный недостаток – меньшую перегрузочную способность по сравнению с эмиттерным повторителем.
Характеристики предварительного усилителя:
Входное сопротивление, кОм=300
Чувствительность, мВ=250
Глубина регулировок тембра, дБ:
на частоте 40 Гц=±15
на частоте 15 кГц=±15
Глубина регулировок стереобаланса, дБ=±6

Поскольку в ходе конструирования усилителей возникали новые идеи, старые конструкции я дарил кому-нибудь, или продавал по твердому курсу ватт выходной мощности / рубль. В одну из поездок в Ленинград я захватил с собой этот усилитель, чтобы продать его знакомому друга. Володька сказал, что у этого парня куча всякой западной техники, и увез аппарат к нему на прослушивание. Вечером он сообщил мне результаты: молодой человек включил усилитель, послушал пару вещей и был так удовлетворен звучанием, что без слов отдал положенные деньги.

Честно сказать, когда я узнал, что сравнение будет проходить с импортной техникой, особенно не надеялся, что усилитель произведет впечатление. К тому же, он не был до конца доделан – отсутствовали верхняя и боковые крышки.

Рассмотрим принципиальную схему одного канала предварительного усилителя (рис. 2). На входе установлены высокоомные регуляторы громкости (R2.1) и баланса (R1.1). Со среднего вывода резистора R2.1 через переходной конденсатор С2 звуковой сигнал поступает на составной эмиттерный повторитель VT1, VT2, необходимый для нормальной работы пассивного регулятора тембра, выполненного по мостовой схеме. Для того чтобы устранить вносимое темброблоком затухание и усилить сигнал до необходимого уровня, установлен двухкаскадный усилитель на транзисторах VT3, VT4.

Питание предварительного усилителя нестабилизированное, от положительного плеча усилителя мощности. На каскады VT3, VT4 питающее напряжение подается через фильтр R17, C10, C13, а на входной эмиттерный повторитель — R8, C4. Важную роль играет диод VD1: без него не удалось полностью устранить фон переменного тока частотой 100 Гц на выходе усилителя мощности.

Конструктивно предварительный усилитель выполнен в «линейку», все детали установлены на печатной плате, закрытой сверху П-образным экраном из стали толщиной 0,8 мм.


Спасибо за внимание!


Расчет выполнен по следующим соотношениям: R1 = R3; R2 = 0,1R1; R4 = 0,01R1; R5 = 0,06R1; C1[нФ] = 105/R3[Ом]; C2 = 15C1; C3 = 22C1; C4 = 220C1.
При R1=R3=100 кОм темброблок будет вносить затухание около 20 дБ на частоте 1 кГц. Можно взять переменные резисторы R1 и R3 другого номинала, пусть, для определенности, в наличии оказались резисторы сопротивлением 68 кОм. Несложно пересчитать номиналы постоянных резисторов и конденсаторов мостового регулятора тембра без обращения к программе или табл. 1: уменьшаем величины сопротивлений резисторов в 68/100=0,68 раза и увеличиваем емкости конденсаторов в 1/0,68=1,47 раза. Получаем R1=6,8 кОм; R3=680 Ом; R4=3,9 кОм; С2=0,033 мкФ; С3=0,33 мкФ; С4=1500 пФ; С5=0,022 мкФ.

Для плавной регулировки тембра необходимы переменные резисторы с обратной логарифмической зависимостью (кривая В).
Наглядно просмотреть работу спроектированного регулятора тембра позволяет программа Tone Stack Calculator 1.3 (рис. 9).

Рис. 9. Моделирование регуляторов тембра для схемы, изображенной на рис. 8


Программа Tone Stack Calculator предназначена для анализа семи типовых схем пассивных регуляторов тембра и позволяет сразу показать АЧХ при изменении положения виртуальных регуляторов.

Рис. 11. Принципиальная схема темброблока и предварительного усилителя для «студенческого» УМЗЧ

Экспериментальная проверка нескольких экземпляров операционных усилителей показала, что и без конденсатора в заземленной ветви делителя отрицательной обратной связи постоянное напряжение на выходе составляет единицы милливольт. Тем не менее, из соображений универсальности применения, на входе темброблока и выходе предварительного усилителя включены разделительные конденсаторы (С1, С6).
В зависимости от требуемой чувствительности усилителя величину сопротивления резистора R10 выбирают из табл. 2. Следует стремиться не к точному значению сопротивлений резисторов, а их попарному равенству в каналах усилителя.

Таблица 2


▼ 🕗 25/02/12 ⚖️ 11,53 Kb ⇣ 149 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!


Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Главным недостатком пассивного регулятора тембра является низкий коэффициент передачи. Другой недостаток заключается в том, что для получения линейной зависимости уровня громкости от угла поворота необходимо использовать переменные резисторы с логарифмической характеристикой регулирования (кривая «В»).
Достоинством пассивных регуляторов тембра является меньшие искажения, чем активных (например, регулятора тембра Баксандала, рис. 12).


Рис. 12. Активный регулятор тембра П. Баксандала


Как видно из схемы, показанной на рис. 12, активный регулятор тембра содержит пассивные элементы (резисторы R1 — R7, конденсаторы C1 – C4), включенные в стопроцентную параллельную отрицательную обратную связь по напряжению операционного усилителя DA1. Коэффициент передачи данного регулятора в среднем положении движков регуляторов тембра R2 и R6 равен единице, а для регулировки используются переменные резисторы с линейной характеристикой регулирования (кривая «А»). Иными словами, активный регулятор тембра свободен от недостатков пассивного регулятора.
Однако по качеству звучания этот регулятор явно хуже пассивного, что замечают даже неискушенные слушатели.

Рис. 13. Размещение деталей на печатной плате

Элементы, относящиеся к правому каналу предварительного усилителя, обозначены со штрихом. Такая же маркировка выполнена и в файле печатной платы (с расширением *.lay) – надпись появляется при подведении курсора к соответствующему элементу.
Вначале на печатной плате устанавливают малогабаритные детали: проволочные перемычки, резисторы, конденсаторы, ферритовые «бусинки» и панельку для микросхемы. В последнюю очередь монтируют клеммники и переменные резисторы.
После проверки монтажа включают питание и контролируют «ноль» на выходах операционного усилителя. Смещение составляет 2 – 4 мВ.
При желании можно погонять устройство от синусоидального генератора и снять характеристики (рис. 14).

Рис. 14. Установка для снятия характеристик предварительного усилителя


Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Упомянутые источники

1. Дайджест // Радиохобби, 2003, №3, с.10, 11.
2. Стародуб Д. Блок регуляторов тембра высококачественного усилителя НЧ // Радио, 1974, №5, с. 45, 46.
3. Шкритек П. Справочное руководство по звуковой схемотехнике. – М.: Мир, 1991, с. 150 – 153.
4. Шихатов А. Пассивные регуляторы тембра // Радио, 1999, №1, с. 14, 15.
5. Ривкин Л. Расчет регуляторов тембра // Радио, 1969, №1, с. 40, 41.
6. Солнцев Ю. Высококачественный предварительный усилитель // Радио, 1985, №4, с.32 – 35.
7. //www.moskatov.narod.ru/ (Программа Е. Москатова «Timbreblock 4.0.0.0»).

Владимир Мосягин (MVV)

Россия, Великий Новгород

Радиолюбительством увлекся с пятого класса средней школы.
Специальность по диплому — радиоинженер, к.т.н.

Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

Читательское голосование

Статью одобрили 70 читателей.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

Сегодня у меня какой-то просто сумасшедший день, все получается с первого раза.

Сейчас рассмотрим схему регулятора тембра НЧ и ВЧ. Как наверно вы уже привыкли, я напишу это совсем не сложно

Вот схема регулятора

Использованные детали:

Конденсаторы
C1,5 = 0,022мф
C2,6 = 0,22мф
C3,7 = 0,015мф
C4,8 = 0,15мф

Резисторы
R1,2,5,6 = 47k
R4, 10 = 3,3k
R7,8,12,13 = 470
R9,11 = 4,7k

Красивая схема вышла, регулятор отлично работает, блока питания не требует. Поэтому у вас все получится. Удачи

Related Posts

Вынул из телевизоров динамики 3ГДШ-1, чтоб не лежали без дела решил сделать колонки, но так как внешний усилитель с сабвуфером у меня есть, значит, буду собирать сателлиты.

Всем привет, уважаемые радиолюбители и аудиоманы! Сегодня я расскажу как доработать высокочастотный динамик 3ГД-31 (-1300) он же 5ГДВ-1. Применялись они в таких акустических системах, как 10МАС-1 и 1М, 15МАС, 25АС-109…….

Здравствуйте уважаемые читатели. Да уж, давненько я не писал посты для блога, но со всей ответственностью хочу заявить, что теперь буду стараться не отставать, и буду писать обзоры и статьи…….

Здравствуйте уважаемый посетитель. Я знаю зачем вы читаете эту статью. Да да знаю. Нет что вы? Я не телепат, просто я знаю почему вы попали именно на эту страничку. Наверняка…….

И снова мой знакомый Вячеслав (SAXON_1996) Хочет поделится своей наработкой по колонкам. Слово Вячеславу Досталась как — то мне одна колонка 10МАС с фильтром и высокочастотным динамиком. Я долго не…….

В этой статье вниманию читателей предлагается ряд различных по схемотехнике и функциональным возможностям регуляторов тембра, которые могут быть использованы радиолюбителями при разработке и модернизации звуковоспроизводящей аппаратуры.

Основной недостаток еще недавно популярных активных регуляторов тембра состоит в использовании глубокой частотно-зависимой ООС и больших дополнительных искажениях, вносимых ими в регулируемый сигнал. Вот почему в высококачественной аппаратуре желательно применять пассивные регуляторы. Правда, и они не лишены недостатков. Самый крупный из них — значительное затухание сигнала, соответствующее диапазону регулирования. Но так как глубина регулирования тембра в современной звуковоспроизводящей аппаратуре невелика (не более 8…10 дБ), то в большинстве случаев вводить в тракт сигнала дополнительные каскады усиления не требуется.

Другой, не столь существенный недостаток таких регуляторов — необходимость применения переменных резисторов с экспоненциальной зависимостью сопротивления от угла поворота движка (группа «В»), обеспечивающих плавное регулирование. Однако простота конструкции и высокие качественные показатели все же склоняют конструкторов к применению именно пассивных регуляторов тембра.

Следует отметить, что эти регуляторы требуют низкого выходного сопротивления предшествующего им каскада и высокого входного сопротивления последующего.

Разработанный английским инженером Баксандалом еще в 1952 г. регулятор тембра стал, пожалуй, самым распространенным частотным корректором в электроакустике. Классический его вариант состоит из образующих мост двух звеньев фильтра первого порядка — низкочастотного R1C1R3C2R2 и высокочастотного C3R5C4R6R7 (рис. 1,а). Аппроксимированные логарифмические ампли-тудно-частотные характеристики (ЛАЧХ) такого регулятора показаны на рис. 1 ,б. Там же приведены расчетные зависимости для определения постоянных времени точек перегиба ЛАЧХ.

Теоретически максимально достижимая крутизна АЧХ для звеньев первого порядка составляет 6 дБ на октаву, но при практически реализуемых характеристиках из-за незначительного различия частот перегиба (не более декады) и влияния предшествующих и последующих каскадов она не превышает 4…5 дБ на октаву. При регулировании тембра фильтр Баксандала меняет только наклон АЧХ без изменения частот перегиба. Вносимое регулятором на средних частотах затухание определяется соотношением n=R1/R3. Диапазон регулирования АЧХ при этом зависит не только от величины затухания п, но и от выбора частот перегиба частотной характеристики, поэтому для его увеличения частоты перегиба устанавливают в области средних частот, что, в свою очередь, чревато взаимным влиянием регулировок.

В традиционном варианте рассматриваемого регулятора R1/R3=C2/C1= =C4/C3=R5/R6=n, R2=R7=n-R1. При этом достигается приблизительное совпадение частот перегиба АЧХ в области ее подъема и спада (в общем случае они различны), что обеспечивает относительно симметричное регулирование АЧХ (спад даже в этом случае неизбежно получается более крутым и протяженным). При обычно используемом п=10 (для этого случая указаны минимальные значения номиналов элементов на рис. 1,а-3,а) и выборе частот раздела вблизи 1 кГц регулирование тембра на частотах 100 Гц и 10 кГц относительно частоты 1 кГц составляет ±14…18дБ. Как отмечалось выше, для достижения плавного регулирования переменные резисторы R2, R7 должны иметь экспоненциальную характеристику регулирования (группа «В») и, кроме того, для получения линейной АЧХ в среднем положении движков регуляторов соотношение сопротивлений верхнего и нижнего (по схеме) участков переменных резисторов также должно быть равно п. При «хайэндовском» п=2…3, что соответствует диапазону регулирования ±4…8 дБ, вполне допустимо использовать переменные резисторы с линейной зависимостью сопротивления от угла поворота движка (группа «А»), но при этом несколько огрубляется регулировка в области спада АЧХ и растягивается в области подъема, а плоская АЧХ получается отнюдь не в среднем положении движков регуляторов. С другой стороны, сопротивление секций сдвоенных переменных резисторов с линейной зависимостью лучше согласовано, что уменьшает рассогласование АЧХ каналов стереофонического усилителя, так что неравномерное регулирование в этом случае можно считать допустимым.

Наличие резистора R4 не принципиально, его назначение — снизить взаимное влияние звеньев и сблизить частоты перегиба АЧХ в области высших звуковых частот. Как правило, R4= =(0,3…1,2)»R1. Как показано ниже, от него в ряде случаев можно вообще отказаться. Для снижения влияния на регулятор предшествующих и последующих каскадов их выходное Rвых и входное Rвх сопротивления должны быть соответственно RвыхR2.

Приведенный «базовый»вариант регулятора применяется обычно в радиоаппаратуре высокого класса. В бытовой аппаратуре используют несколько упрощенный вариант (рис. 2,а). Аппроксимированные логарифмические амплитудно-частотные характеристики (ЛАЧХ) такого регулятора приведены на рис. 2,6. Упрощение его высокочастотного звена привело к некоторой расплывчатости регулирования в области высших частот и к более заметному влиянию предшествующего и последующего каскадов на АЧХ в этой области.


Pиc.2

Подобный корректор при п=2 (с переменными резисторами группы «А») был особенно популярен в простых любительских усилителях конца 60-х — начала 70-х годов (главным образом, из-за малого затухания), но вскоре величина п возросла до привычных сегодня значении. Все сказанное выше относительно диапазона регулирования, согласования и выбора регуляторов справедливо и для упрощенного варианта корректора.

Если отказаться от требования симметричного регулирования АЧХ на участках их подъема и спада (кстати, необходимость спада практически не возникает), то можно еще более упростить схему (рис. 3,а). Приведенные на рис. З.б ЛАЧХ регулятора соответствуют крайним положениям движков резисторов R2, R4. Достоинство такого регулятора — простота, но поскольку все его характеристики взаимосвязаны, для удобства регулирования целесообразно выбирать п=3…10. С ростом п крутизна подъема растет, а спада — снижается. Все сказанное выше о традиционных вариантах корректора Баксандала в полной мере относится и к этому, предельно упрощенному варианту.


Pиc.3

Однако схема регулятора тембра Баксандала и ее варианты — отнюдь не единственная возможная реализация пассивного двухполосного регулятора тембра. Вторая группа регуляторов выполнена не на базе мостов, а на базе частотно-зависимого делителя напряжения. В качестве примера изящного схемотехнического решения регулятора можно привести темброблок, в свое время использовавшийся в различных вариациях в ламповых усилителях электрогитар. «Изюминкой» данного регулятора является изменение частот перегиба АЧХ в процессе регулирования тембра, что приводит к интересным эффектам в звучании «классической» электрогитары. Базовая его схема изображена на рис. 4,а, а аппроксимированные ЛАЧХ — на рис. 4,6. Там же приведены расчетные зависимости для определения постоянных времени точек перегиба.


Pиc.4

Нетрудно заметить, что регулировка в области низших звуковых частот изменяет частоты перегиба, не меняя наклон АЧХ. Когда движок переменного резистора R4 находится в нижнем (по схеме) положении, АЧХ на низших частотах линейна. При перемещении же движка вверх на ней появляется подъем, причем точка перегиба в процессе регулирования сдвигается в область более низких частот. При дальнейшем перемещении движка верхняя (по схеме) секция резистора R4 начинает шунтировать резистор R2, что вызывает сдвиг высокочастотной точки перегиба в область более высоких частот. Таким образом, при регулировании подъем низких частот дополняется спадом средних. Регулятор высших звуковых частот представляет собой простейший фильтр первого порядка и особенностей не имеет.

На базе этой схемы можно построить несколько вариантов темброблоков, позволяющих регулировать АЧХ в области низших и высших частот. Причем в области низших частот возможен и подъем, и спад АЧХ, а на высших — только подъем.

Вариант темброблока с регулированием частоты перегиба АЧХ в низкочастотной области показан на рис. 5,а, его ЛАЧХ — на рис. 5,6. Резистор R2 регулирует частоту перегиба АЧХ, a R5 — ее наклон. Совместное действие регуляторов позволяет получить значительные пределы и большую гибкость регулирования.


Pиc.5

Схема упрощенного варианта темброблока приведена на рис. 6,а, его ЛАЧХ — на рис. 6,6. Он представляет собой, в сущности, гибрид низкочастотного звена темброблока, показанного на рис. 3,а, и высокочастотного звена темброблока, показанного на рис.4,а.


Pиc.6

Объединив функции регулирования АЧХ в низкочастотной и высокочастотной областях, можно получить простой комбинированный регулятор тембра с одним органом управления, весьма удобный для применения в радиоприемной и автомобильной аппаратуре. Его принципиальная схема показана на рис. 7,а и ЛАЧХ — на рис. 7,6. В нижнем (по схеме) положении движка переменного резистора R1 АЧХ близка к линейной во всем диапазоне частот. При перемещении.его вверх появляется подъем на низших частотах, причем низкочастотная точка перегиба в процессе регулирования сдвигается в область более низших частот. При дальнейшем перемещении движка верхняя (по схеме) секция резистора R1 включает в работу конденсатор С1, что приводит к подъему высших частот.


Pиc.7

При замене переменного резистора R1 переключателем (рис. 8,а и 8,6) рассмотренный регулятор превращается в простейший тон-регистр (положение 1 — classic; 2 — jazz; 3 — rock), популярный в 50-х — 60-х годах и вновь используемый в эквалайзерах магнитол и музыкальных центров в 90-х.


Pиc.8

Несмотря на то что о регулировании тембра, казалось бы, все давно уже сказано, многообразие пассивных корректирующих цепей не исчерпывается предложенными вариантами. Немало забытых схемотехнических решений переживают сейчас второе рождение на новом качественном уровне. Весьма перспективен, например, регулятор громкости с раздельной регулировкой тонкомпенсации по низким и высоким частотам [З].

ЛИТЕРАТУРА
1. Шкритек П. Справочное руководство по звуковой схемотехнике (пер. с нем.). — М.: Мир, 1991, с. 151-153.
2. Крылов Г. Широкополосный УНЧ. — Радио, 1973, N 9, c.56,57.
3. Шихатов А. Комбинированный блок регулирования АЧХ. — Радио, 1993, N 7, с. 16.

Список радиоэлементов
ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
Вариант 1
C1Конденсатор0.022 мкФ1В блокнот
C2Конденсатор0.22 мкФ1В блокнот
C3Конденсатор0.015 мкФ1В блокнот
C4Конденсатор0.15 мкФ1В блокнот
R1, R5Резистор

4.7 кОм

2В блокнот
R2, R7Переменный резистор47 кОм2В блокнот
R3, R6Резистор

470 Ом

2В блокнот
R4Резистор

3.3 кОм

1В блокнот
Вариант 2
C1, C4Конденсатор0.022 мкФ2В блокнот
C2Конденсатор0.22 мкФ1В блокнот
C3Конденсатор2200 пФ1В блокнот
R1Резистор

4.7 кОм

1В блокнот
R2, R5Переменный резистор47 кОм2В блокнот
R3Резистор

470 Ом

1В блокнот
R4Резистор

3.3 кОм

1В блокнот
Вариант 3
C1Конденсатор0.22 мкФ1В блокнот
C2Конденсатор2200 пФ1В блокнот
R1Резистор

4.7 кОм

1В блокнот
R2, R4Переменный резистор47 кОм2В блокнот
R3Резистор

470 Ом

1В блокнот
Вариант 4
C1Конденсатор0.01 мкФ1В блокнот
C2Конденсатор270 пФ1В блокнот
R1Резистор

100 кОм

1В блокнот
R2Резистор

10 кОм

1В блокнот
R3, R4Переменный резистор220 кОм2В блокнот
Вариант 5
C1Конденсатор0.1 мкФ1В блокнот
C2Конденсатор270 пФ1В блокнот
R1Резистор

100 кОм

1В блокнот
R2, R4, R5Переменный резистор220 кОм3В блокнот
R3Резистор

10 кОм

1В блокнот
Вариант 6
C1Конденсатор0.1 мкФ1

схема, плата, технология изготовления корпуса и карданных регуляторов. Высококачественный регулятор громкости и тембра (К157УД2, К547КП1) Высококачественный регулятор громкости и тембра сухова

Не мечтай, действуй!

Эксперименты с различными предварительными усилителями, регуляторами громкости и тембра показали, что наилучшее качество звучания обеспечивается при минимальном количестве усилительных каскадов, с пассивными регуляторами. При этом регулировки на входе усилителя мощности нежелательны, так как приводят к увеличению уровня нелинейных искажений комплекса. Данный эффект сравнительно недавно обнаружил известный разработчик аудиоаппаратуры Дуглас Селф .

Таким образом, вырисовывается следующая структура этой части звукоусилительного тракта:
— пассивный мостовой регулятор низших и высших частот,
— пассивный регулятор громкости,
— предварительный усилитель с линейной амплитудно-частотной характеристикой (АЧХ) и минимальными искажениями в рабочем диапазоне частот.
Очевидный недостаток регулировок на входе предварительного усилителя – ухудшение соотношения сигнал/шум в значительной степени нивелируется высоким уровнем сигнала современных устройств звуковоспроизведения.

Предлагаемый предварительный усилитель может применяться в высококачественных стереофонических усилителях звуковой частоты. Регулятор тембра позволяет корректировать амплитудно-частотную характеристику (АЧХ) одновременно по двум каналам в двух частотных областях: нижней и верхней. В результате учитываются особенности помещения и акустических систем, а также личные предпочтения слушателя.

И снова немного истории

Первым претендентом на роль предварительного усилителя с регулятором тембра стала схема Д. Стародуба (рис. 1) . Но конструкция так и не «прижилась» в усилителе мощности: требовалась тщательная экранировка и источник питания с чрезвычайно малым уровнем пульсаций (порядка 50 мкВ). Однако главной причиной стало отсутствие ползунковых переменных резисторов.

Рис. 1. Схема высококачественного блока регуляторов тембра

Путем проб и ошибок я пришел к простой схеме предварительного усилителя (рис. 2), с которой, однако, система звуковоспроизведения намного превзошла в звучании серийно выпускавшуюся аппаратуру, по крайней мере, имевшуюся у моих друзей и знакомых.

Рис. 2. Принципиальная схема одного канала предварительного усилителя для УМЗЧ С. Батя и В. Середы

За основу взята схема предварительного усилителя стереофонического электрофона Ю. Красова и В. Черкунова, демонстрировавшегося на 26 – й Всесоюзной выставке радиолюбителей – конструкторов. Это левая часть схемы, включая регуляторы тембра.

Появление каскада на транзисторах разной проводимости в предварительном усилителе (VT3, VT4) связано с обсуждением усилителей с преподавателем лаборатории телевизионной техники на кафедре Радиосистем А. С. Мирзоянцем, с которым я работал, будучи студентом. В ходе работ понадобились линейные каскады для усиления телевизионного сигнала, и Александр Сергеевич сообщил, что по его опыту наилучшими характеристиками обладают структуры «шиворот – навыворот», как он выразился, то есть усилители на транзисторах противоположной структуры с непосредственной связью. В процессе экспериментов с УМЗЧ я выяснил, что это касается не только телевизионной техники, но и звукоусилительной. Впоследствии я часто применял подобные схемы в своих конструкциях, в том числе пары полевой транзистор – биполярный транзистор.

Попытка применить транзисторы разной структуры в первом каскаде (составном эмиттерном повторителе VT1, VT2) не принесла успехов, т. к. при всех замечательных характеристиках (низком уровне шума, малых искажениях) схема имела существенный недостаток – меньшую перегрузочную способность по сравнению с эмиттерным повторителем.
Характеристики предварительного усилителя:
Входное сопротивление, кОм=300
Чувствительность, мВ=250
Глубина регулировок тембра, дБ:
на частоте 40 Гц=±15
на частоте 15 кГц=±15
Глубина регулировок стереобаланса, дБ=±6

Поскольку в ходе конструирования усилителей возникали новые идеи, старые конструкции я дарил кому-нибудь, или продавал по твердому курсу ватт выходной мощности / рубль. В одну из поездок в Ленинград я захватил с собой этот усилитель, чтобы продать его знакомому друга. Володька сказал, что у этого парня куча всякой западной техники, и увез аппарат к нему на прослушивание. Вечером он сообщил мне результаты: молодой человек включил усилитель, послушал пару вещей и был так удовлетворен звучанием, что без слов отдал положенные деньги.

Честно сказать, когда я узнал, что сравнение будет проходить с импортной техникой, особенно не надеялся, что усилитель произведет впечатление. К тому же, он не был до конца доделан – отсутствовали верхняя и боковые крышки.

Рассмотрим принципиальную схему одного канала предварительного усилителя (рис. 2). На входе установлены высокоомные регуляторы громкости (R2.1) и баланса (R1.1). Со среднего вывода резистора R2.1 через переходной конденсатор С2 звуковой сигнал поступает на составной эмиттерный повторитель VT1, VT2, необходимый для нормальной работы пассивного регулятора тембра, выполненного по мостовой схеме. Для того чтобы устранить вносимое темброблоком затухание и усилить сигнал до необходимого уровня, установлен двухкаскадный усилитель на транзисторах VT3, VT4.

Питание предварительного усилителя нестабилизированное, от положительного плеча усилителя мощности. На каскады VT3, VT4 питающее напряжение подается через фильтр R17, C10, C13, а на входной эмиттерный повторитель — R8, C4. Важную роль играет диод VD1: без него не удалось полностью устранить фон переменного тока частотой 100 Гц на выходе усилителя мощности.

Конструктивно предварительный усилитель выполнен в «линейку», все детали установлены на печатной плате, закрытой сверху П-образным экраном из стали толщиной 0,8 мм.


Спасибо за внимание!


Расчет выполнен по следующим соотношениям: R1 = R3; R2 = 0,1R1; R4 = 0,01R1; R5 = 0,06R1; C1[нФ] = 105/R3[Ом]; C2 = 15C1; C3 = 22C1; C4 = 220C1.
При R1=R3=100 кОм темброблок будет вносить затухание около 20 дБ на частоте 1 кГц. Можно взять переменные резисторы R1 и R3 другого номинала, пусть, для определенности, в наличии оказались резисторы сопротивлением 68 кОм. Несложно пересчитать номиналы постоянных резисторов и конденсаторов мостового регулятора тембра без обращения к программе или табл. 1: уменьшаем величины сопротивлений резисторов в 68/100=0,68 раза и увеличиваем емкости конденсаторов в 1/0,68=1,47 раза. Получаем R1=6,8 кОм; R3=680 Ом; R4=3,9 кОм; С2=0,033 мкФ; С3=0,33 мкФ; С4=1500 пФ; С5=0,022 мкФ.

Для плавной регулировки тембра необходимы переменные резисторы с обратной логарифмической зависимостью (кривая В).
Наглядно просмотреть работу спроектированного регулятора тембра позволяет программа Tone Stack Calculator 1.3 (рис. 9).

Рис. 9. Моделирование регуляторов тембра для схемы, изображенной на рис. 8


Программа Tone Stack Calculator предназначена для анализа семи типовых схем пассивных регуляторов тембра и позволяет сразу показать АЧХ при изменении положения виртуальных регуляторов.

Рис. 11. Принципиальная схема темброблока и предварительного усилителя для «студенческого» УМЗЧ

Экспериментальная проверка нескольких экземпляров операционных усилителей показала, что и без конденсатора в заземленной ветви делителя отрицательной обратной связи постоянное напряжение на выходе составляет единицы милливольт. Тем не менее, из соображений универсальности применения, на входе темброблока и выходе предварительного усилителя включены разделительные конденсаторы (С1, С6).
В зависимости от требуемой чувствительности усилителя величину сопротивления резистора R10 выбирают из табл. 2. Следует стремиться не к точному значению сопротивлений резисторов, а их попарному равенству в каналах усилителя.

Таблица 2


▼ 🕗 25/02/12 ⚖️ 11,53 Kb ⇣ 149 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!


Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Главным недостатком пассивного регулятора тембра является низкий коэффициент передачи. Другой недостаток заключается в том, что для получения линейной зависимости уровня громкости от угла поворота необходимо использовать переменные резисторы с логарифмической характеристикой регулирования (кривая «В»).
Достоинством пассивных регуляторов тембра является меньшие искажения, чем активных (например, регулятора тембра Баксандала, рис. 12).


Рис. 12. Активный регулятор тембра П. Баксандала


Как видно из схемы, показанной на рис. 12, активный регулятор тембра содержит пассивные элементы (резисторы R1 — R7, конденсаторы C1 – C4), включенные в стопроцентную параллельную отрицательную обратную связь по напряжению операционного усилителя DA1. Коэффициент передачи данного регулятора в среднем положении движков регуляторов тембра R2 и R6 равен единице, а для регулировки используются переменные резисторы с линейной характеристикой регулирования (кривая «А»). Иными словами, активный регулятор тембра свободен от недостатков пассивного регулятора.
Однако по качеству звучания этот регулятор явно хуже пассивного, что замечают даже неискушенные слушатели.

Рис. 13. Размещение деталей на печатной плате

Элементы, относящиеся к правому каналу предварительного усилителя, обозначены со штрихом. Такая же маркировка выполнена и в файле печатной платы (с расширением *.lay) – надпись появляется при подведении курсора к соответствующему элементу.
Вначале на печатной плате устанавливают малогабаритные детали: проволочные перемычки, резисторы, конденсаторы, ферритовые «бусинки» и панельку для микросхемы. В последнюю очередь монтируют клеммники и переменные резисторы.
После проверки монтажа включают питание и контролируют «ноль» на выходах операционного усилителя. Смещение составляет 2 – 4 мВ.
При желании можно погонять устройство от синусоидального генератора и снять характеристики (рис. 14).

Рис. 14. Установка для снятия характеристик предварительного усилителя


Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

Упомянутые источники

1. Дайджест // Радиохобби, 2003, №3, с.10, 11.
2. Стародуб Д. Блок регуляторов тембра высококачественного усилителя НЧ // Радио, 1974, №5, с. 45, 46.
3. Шкритек П. Справочное руководство по звуковой схемотехнике. – М.: Мир, 1991, с. 150 – 153.
4. Шихатов А. Пассивные регуляторы тембра // Радио, 1999, №1, с. 14, 15.
5. Ривкин Л. Расчет регуляторов тембра // Радио, 1969, №1, с. 40, 41.
6. Солнцев Ю. Высококачественный предварительный усилитель // Радио, 1985, №4, с.32 – 35.
7. //www.moskatov.narod.ru/ (Программа Е. Москатова «Timbreblock 4.0.0.0»).

Владимир Мосягин (MVV)

Россия, Великий Новгород

Радиолюбительством увлекся с пятого класса средней школы.
Специальность по диплому — радиоинженер, к.т.н.

Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

Читательское голосование

Статью одобрили 70 читателей.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

УМЗЧ ВВС-2011 версия Ultimate

УМЗЧ ВВС-2011 версия Ultimate автор схемы Виктор Жуковский г. Красноармейск

Технические характеристики усилителя:
1. Большая мощность: 150 Вт / 8 Ом,
2. Высокая линейность — 0,000.2…0,000.3% при 20 кГц 100 Вт / 4 Ома,
Полный набор сервисных узлов:
1. Поддержания нулевого постоянного напряжения,
2. Компенсатора сопротивления проводов АС,
3. Токовая защита,
4. Защита от постоянного напряжения на выходе,
5. Плавный старт.

УМЗЧ ВВС2011 схема

Разводкой печатных плат занимался участник многих популярных проектов LepekhinV (Владимир Лепехин). Получилось очень неплохо).

УМЗЧ-ВВС2011 плата

Плата усилителя УНЧ ВВС-2011 была разработана под тоннельный продув (параллельно радиатору). Монтаж транзисторов УН (усилителя напряжения) и ВК (выходного каскада) несколько затруднен, т.к. монтаж/демонтаж приходится производить отверткой через отверстия в ПП диаметром около 6 мм. Когда доступ открыт, проекция транзисторов не попадает под ПП, значительно удобней. Пришлось плату немного доработать.

В новых ПП не учел один момент — это удобство настройки защиты на плате усилителя:

С25 0.1n, R42* 820 Ом и R41 1k все элементы смд и находятся со стороны пайки, что весьма не удобно при настройке, т.к. надо будет несколько раз откручивать и прикручивать болтики крепления ПП на стойках и транзисторов к радиаторам. Предложение: R42* 820 состоит из двух резисторов смд расположенных параллельно, от сюда предложение: один резистор смд запаиваем сразу, другой выводной резистор навесом паяем к VT10 один вывод к базе, другой к эмиттеру, подбираем до подходящего. Подобрали, меняем выводной на смд, для наглядности:

Описанный в УМЗЧ высокой верности разрабатывался для субъективной экспертизы звучания цифровых лазерных проигрывателей компакт-дисков (ПКД).

При проведении экспертизы к выходу УМЗЧ подключались мощные высококачественные акустические системы (АС), а его вход соединялся С выходом ПКД с целью обеспечения минимальных фазовых и нелинейных искажений, а также снижения уровня шумов посредством простейшего резистивного делителя напряжения, в качестве которого использовался проволочный переменный резистор СП5-21-А-2 сопротивлением 15 кОм.

Этим делителем можно установить громкость 90—94 фон, необходимую для проведения субъективной экспертизы, поскольку при такой громкости обеспечивается нормальный баланс спектра и нет необходимости в дополнительной частотной коррекции. В дальнейшем регулировка осуществлялась только при смене типа АС или отличии номинального выходного напряжения испытуемого ПКД от стандартного (2 В эфф).

При использовании описанного УМЗЧ в качестве базового усилителя высококачественного звуковоспроизводящего комплекса его необходимо дополнить тонкомпенси-рованным регулятором громкости и регулятором тембра, имеющим чувствительность 150…200 мВ. Описание такого блока регулировки, разработанного автором, и приводится в публикуемой ниже статье.

Основные технические характеристики

  • Входное сопротивление, кОм — 150
  • Номинальное входное напряжение, мВ — 150
  • Номинальное выходное напряжение, м В — 800
  • Относительный уровень собственных шумов: взвешенное значение — 94дБА, невзвешенное значение — 88дБ
  • Глубина регулирования громкости, дБ — 36
  • Глубина регулирования тембра, дБ + 10…—10
  • Коэффициент гармоник, %, при номинальном уровне ВЫХОДНОГО сигнала.
  • Перегрузочная способность, дБ 4-18.

Принципиальная схема и принцип работы

Принципиальная схема блока приведена на рис. 1. Первый его каскад собран на ОУ DA1.1 (DA2.1) и выполняет функции регулятора стереобаланса. Резистором R21 коэффициент усиления каждого канала можно изменять в пределах ±4 дБ.

Второй каскад блока собран на ОУ DA1.2 (DA2.2) и представляет собой модификацию активного тонкомпенсирован-ного регулятора громкости, подробно описанного в .

Принцип частотной компенсации этого регулятора в области НЧ основан на изменении при регулировании громкости постоянных времени цепей ООС, охватывающих ОУ — C3R5R7.1 и R7.1R9C6 (C15R26R7.2 и R7.2R30C18), а также изменении АЧХ частотно-зависимого делителя R5R6C4 (R26R27C16) при перемещении движка регулятора громкости R7.1 (R7.2).

Частотную компенсацию в области высших частот обеспечивает цепь C5R8 (C17R28), включенная параллельно части резистора R7.1 (R7.2). В крайнем левом (по схеме) положении движка R7.1 (R7.2) выполняется условие C3R5 = C6(R9+R7.1) (C15R26 = C18(R30+R7.2)).

Принципиальная схема высококачественного регулятор громкости, баланса и тембра ВЧ/НЧ.

Цепь C4R6 (C16R27) зашунтирована согласно принципу виртуального замыкания входов ОУ, а цепь C5R8 (C17R28) шунтирует соответствующая секция резистора R7.1 (R7.2), поэтому каскад имеет единичный и частотнонезависимый (в звуковом диапазоне) коэффициент передачи.

АЧХ, формируемые каскадом в крайних и среднем положениях регулятора громкости R7, показаны на рис. 2 и мало отличаются во всем диапазоне регулирования от идеальных кривых тонкомпен-сации, построенных на основании кривых равной громкости Флетчера — Мансона .

Особенность описанного регулятора громкости — близкая к экспоненциальной зависимость коэффициента передачи на средних частотах при линейной функциональной зависимости сопротивления от угла поворота оси резистора R7.

Это обеспечивает максимальную плавность регулирования, так как повороту оси на один и тот же угол соответствуют равные приращения громкости. Электронные коммутаторы на транзисторах VT1.1. и VT1.2 (VT1.3 и VT1.4) позволяют отключить тонкомпен-сацию.

На ОУ DA3.1 (DA3.2) выполнен активный регулятор тембра низших R13.1 (R13.2) и высших R14.1 (R14.2) частот . На рис. 3 показаны АЧХ, формируемые этим каскадом в разных положениях регуляторов. Как видно из рисунка, максимальная глубина коррекции составляет 10 дБ, что вполне достаточно для звуковоспроизводящего комплекса высокой верности.

В то же время ограничение глубины коррекции позволило уменьшить рассогласование АЧХ и ФЧХ правого и левого каналов до уровней соответственно не более 0,2 дБ и 3 град, в диапазоне частот 20…20 000 Гц в любом положении регуляторов (то же самое относится и к регулятору громкости), что важно для сохранения неизменного положения кажущихся источников звука при натуральном стереозвучании.

Применение активных регуляторов громкости и тембра позволило обеспечить требуемый динамический диапазон устройства в целом достаточно простыми средствами.

Для измерения коэффициента гармоник применялась методика с подавлением первой гармоники, описанная в . На рис. 4 приведены спектрограммы сигнала на выходе блока регулировки громкости и тембра при подаче на его вход сигнала от генератора, спектр которого показан на рис. 5 (первая гармоника частотой 1 кГц на обеих спектрограммах подавлена на 60 дБ).

Относительный уровень наибольшей второй гармоники составляет —108 дБ, что соответствует коэффициенту нелинейных искажений по второй гармонике 0,0004 %, а с учетом высших гармоник общий коэффициент гармоник не превышает 0,001 %.

Вследствие падения петлевого усиления ОУ на высших звуковых частотах уровень интермодуляционных искажений устройства несколько выше. На рис. 6 показаны спектрограммы выходного сигнала при подаче на вход устройства суммы двух синусоидальных напряжений частотой 19 и 20 кГц.

На спектрограмме уровни полезных составляющих (19 и 20 кГц) подавлены на 45 дБ, относительный уровень интермодуляционной составляющей разностной частоты (1 кГц) равен —92 дБ, что соответствует коэффициенту интермодуляционных искажений 0,0025 %.

Конструкция и детали

Блок регулировки питается от стабилизаторов напряжения, выполненных на транзисторах VT2, ѴТЗ и стабилитронах VD2, VD3 и подключенных непосредственно к шинам нестабилизированного источника питания УМЗЧ.

В устройстве применены постоянные резисторы MJ1T-0,125, сдвоенные переменные проволочные прецизионные резисторы СП5-21А-2 (R7, R13, R14) и СП5-21Б (R21). С несколько худшими результатами можно применять СПЗ-30г (R7, R13, R14) и СПЗ-30а (R21). В этом случае разбаланс громкости и АЧХ не будет превышать 2 дБ. В качестве оксидных конденсаторов используются К50-16, остальные КМ-4, КМ-5, КМ-6, К73-11.

Номиналы всех постоянных резисторов и конденсаторов СЗ-С6, С9, С15-С18, С21 не должны отличаться от указанных на принципиальной схеме более чем на 5 %, конденсаторов С8, С10, С20, С23 — более чем на 10 %, остальных — на 20…80 %.

Замена ОУ К157УД2 на другие нежелательна ввиду их хороших шумовых свойств и высокой линейности, а также возможности работать на сравнительно низкоомную нагрузку.

Оба канала устройства собраны на печатной плате из стеклотекстолита. Рисунок печатных дорожек показан на рис. 7, а, а расположение деталей — на рис. 7, 6.

При пониженных требованиях к разбалансу громкости АЧХ и ФЧХ пределы регулирования громкости и тембра могут быть расширены.

Так, чтобы довести глубину регулирования громкости до 60 дБ, следует изменить номиналы четырех резисторов (R6 = R27 = 470 Ом, R9—R30= 1 кОм) и двух конденсаторов (С4 = С16 = 1 мкф), а чтобы увеличить пределы регулирования тембра до ±16 дБ, нужно уменьшить сопротивления восьми резисторов (R15 = R16 = R33 = R34 =300 Ом, R12—R17 = R32 = R36 = 2,7 кОм).

Печатная плата для высококачественного регулятора громкости, баланса и тембра.

Налаживание

Налаживания правильно собранный блок регулировки громкости и тембра не требует. Печатные платы темброблока поставляются кооперативом «Маяк» (см. «Радио» 1990, № 7, с. 80).

Н. СУХОВ. г. Киев, Украина.

Литература:

  1. Сухов Н. УМЗЧ высокой верности.— Радио, 1989, № 6, с. 55— 57.
  2. Сухов Н., Бать С., Колосов В., Чупаков А. Техника высококачественного звуковоспроизведения.— Киев: Тэхника, 1985, с. 27, рис. 2.8. 6.
  3. Newcomb A., Young R. Practical loudness: ап active circuit design approach.— Journal of the Audio Engineering Society, 1976, Vol. 24, N I, pp. 32—35, fig. 1.
  4. Сухов H., Бвть С., Колосов В., Чупаков А. Техника высоко-качественного звуковоспроизведения.— Киев: Тэхника, 1985, с. 35, рис. 2.17.
  5. Сухов Н. УМЗЧ высокой верности.— Радио, 1989, № 7, с. 59, рис. 7.

Высококачественный регулятор громкости, баланса и тембра на LM1036N.

Чтобы придать звуку необходимую окраску, в звуковоспроизводящую аппаратуру устанавливают различные темброблоки, способные раздельно и плавно изменять регулировку высоких и низких частот. Эти регуляторы подразделяются на пассивные (не усиливающие уровень входного сигнала), и активные (в которых входной сигнал усиливается).

Мы с вами сейчас рассмотрим один и вариантов высококачественного активного темброблока с возможностью регулировки громкости и баланса звука в усилителях НЧ высокого класса.

Схема реализована на интегральной микросхеме LM1036N. Она выпускается фирмой National Semiconductors, цена не большая. В качестве регуляторов применены сдвоенные переменные резисторы, монтируемые на печатной плате. Это позволяет надежно удерживать конструкцию в корпусе усилителя без использования дополнительных крепежных элементов. В модуле предусмотрен режим включения/отключения тонкомпенсации. Принципиальная схема устройства изображена на рисунке ниже.

Характеристики устройства:

Диапазон частот, Гц………………………………………………….20…..20000
Отношение сигнал/шум, дБ…………………………………………………….80
Разделение каналов, дБ……………………………………………………. ….75
К гармоник при Uвх 0,3В на частоте 1кГц, %…………………………0,06
Rвх, кОм……………………………………………………………………………..30
Rвых, кОм…………………………………………………………………………..20
Диапазон регулировки громкости, дБ…………………………………….75
Диапазон регулировки тембра на частотах 40Гц и 16 кГц, дБ……… +-15

Плата регулятора изготовлена из одностороннего фольгированного стеклотекстолита. Вид со стороны проводников изображен на следующем рисунке.

Расписывать особо тут нечего, после сборки никаких настроек делать не нужно, правильно собранная схема начинает работать сразу. Этот вариант регулятора отлично подходит для совместной работы с усилителем НЧ на TDA7294.


Эта статья — логическое продолжение моей .

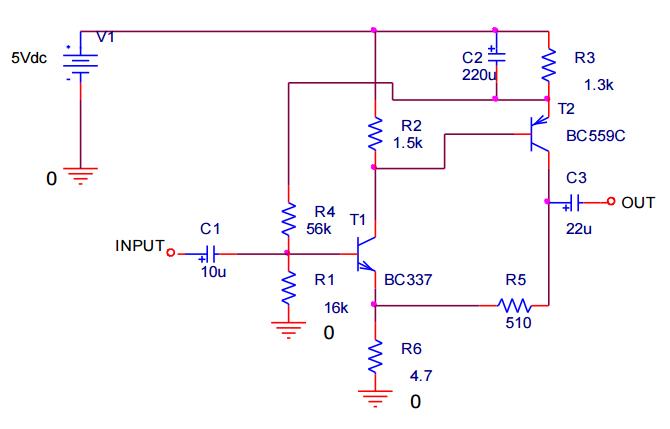

К усилителю мощности ЗЧ в пару предполагается предварительный усилитель, в котором предусмотрена коммутация входов, регулировка громкости, возможно — тембров и еще какие-нибудь сервисные возможности.
Предварительный усилитель должен усилить аудиосигнал и согласовать его с усилителем мощности. Также входы предварительного усилителя должны быть согласованы с источником и по напряжению и по сопротивлению.

Хорошая и простая схема, корпус и нестандартное решение управлением регулировок предлагается вам в этой статье.

Электроника

Не буду вас утомлять описанием выбора и моих раздумий. Приведу сразу принципиальную электрическую схему:

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только


Реле 1 переключает входы. На реле 2 и 3 сделан обход регуляторов тембра.
Баланс собран по статье «Регуляторы стереобаланса» из журнала «Радио» №1 за 1982 г., автор В. Ежиков г. Загорск. Представлен пассивный вариант схемы.
Анализировать расчет лучше в чем нибудь более гибком, поэтому был применен Microsoft Excel, где я и убедился, как и что работает по этой схеме. У меня в итоге подбора элементов вышла вот такая кривая регулирования:


Вживую тоже работает нормально, именно так как и хотелось.

Входное сопротивление предварительного в среднем положении баланса около 25 кОм. На самом деле оно немного плавает, в зависимости от положения баланса и громкости, но ниже 15 кОм не опускается.
Был еще вопрос, как включать баланс — до регулятора громкости или после? У меня после моделирования получилось, что до, входное сопротивление плавает меньше.

OP1 понятно зачем. Далее темброблок, активный, полная копия темброблока, примененная в «Высококачественном предварительном усилителе» Н. Сухова. Единственно, я не стал точно-точно подбирать емкости, поставил те, что были. Переменные резисторы как мог подбирал, постоянные подобрал поканально, а емкости не стал.
Тем не менее изменения в АЧХ в среднем положении очень незначительны. Осцилограф показывает почти тот же прямоугольник (1кГц), что и на входе. А на на слух незаметно совсем. Схема была сначала нарисована в симуляторе RFSim99 , который и показал, что мне нет особой необходимости все подбирать точно — и так все достаточно хорошо.

График недавних измерений АЧХ (в RMAA) в крайних положениях ручек тембра для наглядности:


На графике средние частоты сдвинуты по оси Y, это из-за разных уровней измерения (по другому не получается, не обращайте внимания), на самом деле середина стоит на 0 дБ. Снимал график на обычном ноутбуке со встроенной звуковой картой, поэтому, сами понимаете, картинка не идеал. Но это только на краях, там где звуковуха уже плоха.

В диапазоне 100 — 10.000 Гц все очень хорошо, а от 50 до 14000 вполне можно мерить, неравномерность мизерная.
АЧХ самой карты, при замкнутых вход на выход:


Снял и кривую в среднем положении ручек:


Видна разбежка в каналах на НЧ, поряка 1дБ, это переменные резисторы с разбросом, а на ВЧ все ровненько.
Когда включен direct (обход темброблока), АЧХ такая же как и у самой карточки:


Хотел еще измерить искажения, но не удалось. Какая-то странность, при подключении предварительного не видно на графике никаких гармоник, хотя при проверке карты, они адекватно отображаются. Около 0.021%.

Основа всего — шасси, на нем все крепится. Шасси из массива сосны 15 мм. У меня был кусок щита, почему бы и нет? На фото шасси синего цвета. Снизу другого (коричневый). Так уж покрасил. Железяка с отверстиями — это прикрученная к шасси стальная часть какого-то устройства, типа экран чего то там.

Передняя панель из профиля, того же, что и в УМЗЧ, только я немного обрезал его по высоте. Изнутри к ПП крепится деревяшка, к этой деревяшке так все удобно прикручивать. На фото она тоже синенькая.


А крышка спереди вставляется в паз и ничем не крепится.


Шасси, заднюю панель и боковины связывает кусок силуминового профиля-отливки от магнитофона «Маяк». Вот эта профильная фиговина бело серого цвета — она и есть.


К ней крепятся шасси, боковины и задняя стенка из алюминия и деревянная часть передней панели. Сама же металлическая часть переда надевается на эту деревяшку и фиксируется саморезами сверху и снизу (там, где не видно). Ножки — как же без ножек — прикручены саморезами изнутри. Ножки деревянные и сделать это легко. Резиночки на ножках вырезаны из старого коврика для компьютерной мышки.

Немного саморезов + 9 деталей + ножки, чуть терпения и — корпус есть!


Я говорю про пластиковые черные колечки вокруг ручек и кнопки «Сеть». Дело в том, что с некоторых пор мне полюбились ручки, вставленные в переднюю панель насквозь. Для этого прорезаю отверстия в передней панели больше диаметра ручек, а край отверстия прикрываю кольцом, выточенным из полистирола или другой пластмассы.

Точатся кольца достаточно просто, почти на коленке. Единственное обязательное условие — наличие электрического привода вращения. Например, дрели. Остальные инструменты легко изготовить из подручных средств. Резцом может служить хорошо заточенное шило с чуть срезанным острием. Очень важно, чтобы резец был заточен как можно острее, иначе полистирол будет плавиться и ничего не выйдет. По той же причине не нужно стремится снять за один проход много материала.

Заготовкой кольца обычно служит кусок полистирола от задней (если нужен черный цвет) панели какой-нибудь аппаратуры. Или произвольной формы, или, если не лень, в виде круга. Далее эта заготовка клеится «моментом» на шайбу из дерева, зажатую в патрон дрели.

Сам себе токарь

Допустим, есть дрель с патроном и способ как дрель зафиксировать на столе. Допустим я вас соблазнил, и вы захотели сделать как я.
Тогда проще всего закрепить деревянную болванку в дрель следующим способом: берется металлический болт или шпилька с резьбой, от болта отрезается шляпка, в деревяшке сверлится отверстие, приблизительно на 1 мм меньше, чем диаметр резьбы, в начале резьбы снимается широкая фаска. Зажимается болт в патрон дрели и как метчиком, с усилием нарезаем резьбу в отверстии. На самом деле она выдавливается и накатывается. Все, шпилька с резьбой ввинчивается в деревянную болванку до упора и зажимается в патрон дрели.

Итак, клей высох и можно точить.

правила в кабинете информатики — 100hits.ru

Протирочные машины. Протирание — это не только процесс измельчения, но и разделения, т.е. отделения массы плодоовощного сырья от косточек, семян и кожуры на ситах с диаметром ячеек 0,,0 мм. Финиширование — это дополнительное измельчение протертой массы пропусканием через сито диаметром отверстий 0,,6 мм.  Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины.

После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу. Правила безопасной эксплуатации овощерезательных машин: 1. Приступать к работе на машине могут только работники, имеющие сухую и специальную форму одежды. 2. Проверяют санитарно-техническое состояние, правильность сборки, надежность крепления ножей, ножевых блоков и решеток, а также прочность крепления бункера.

4. Правила работы машинами. При работе машиной класса Iследует применять индивидуальные средства защиты: диэлектрические перчатки, галоши, коврики и т.п.), за исключением случаев, указанных ниже. Допускается производить работы машиной класса I, не применяя индивидуальных средств защиты, в следующих случаях, если  При эксплуатации машин необходимо соблюдать все требования инструкции по их эксплуатации, бережно обращаться с ними, не подвергать их ударам, перегрузкам, воздействию грязи, нефтепродуктов.

Машины, не защищенные от воздействия влаги, не должны подвергаться воздействию капель и брызг воды или другой жидкости. Производительность протирочных машин предварительной протирки определяется по формуле: где D-диаметр ситового барабана протирочной машины, м; L — длина била, м; n — число оборотов бил в минуту  Машины и механизмы, для измельчения. Устройство, принцип действия, правила эксплуатация и техника безопасности. Определение производительности и потребной мощности.

Машины предназначены для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас при помощи мясорубки. Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины.

После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу.  Протирочная машина МП 1 — лоток, 2 — решетка, 3 — лопастной ротор, 4 — загрузочный бункер, 5 — люк для отходов, 6 — ручка с эксцентриковым зажимом, 7 — емкость для сбора отходов, 8 — клиноременная передача, 9 — электродвигатель.

Таблица Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины. После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу.

5. Усвоить правила безопасной эксплуатации и наладки одноступенчатой протирочной машины непрерывного действия. Оборудование, инструменты и инвентарь: одноступенчатая протирочная машина, кастрюли вместимостью 2 3 л (2 шт.), деревянный толкач, секундомер, штангенциркуль. Продукты: яблоки-5,0кг; томаты-5,0кг; косточки-5,0кг. Изучение устройства и принципа работы. Одноступенчатая протирочная машина (рис) состоит из корпуса, привода, бичевого вала и ситового барабана, смонтированных на общей раме.

Протирочная машина непрерывного действия предназначена для удаления косточек из различных фрук. Правила эксплуатации протирочных машин. Перед включением машин и механизмов в работу проверяют их санитарное состояние, заземление, прочность крепления рабочих органов и инструментов, бункеров и загрузочной воронки.

Затем включают машину на холостом ходу. Убедившись в исправности и не выключая двигателя, производят загрузку продуктов. Запрещается проталкивать или поправлять застрявшие продукты руками во время работы машины, так как это может быть причиной травматизма.

Транзисторный предварительный темброблок схема. Стереофонический предварительный усилитель с темброблоком на ОУ NE5532. Подготовка к сборке

Радиоконструктор NE5532, который можно заказать из Китая. Обычно он приходит в комплекте для сборки, поэтому, если будете его заказывать, вы должны будете уметь разбираться в микросхемах и держать в руках паяльник.

Что входит в комплект?

  • Инструкция (на китайском языке). Это не страшно, потому что на сайте продавца эта же инструкция предлагается на английском языке.
  • Печатная плата. Она двусторонняя и у нее металлизированные отверстия.
  • Двухканальные переменные резисторы — 4шт. Номинальная мощность составляет 50 кОм. Они предназначены, чтобы регулировать общую громкость, средние частоты, низкие и высокие частоты.
  • Резисторы с минимальной погрешностью в 1 процент.
  • Микросхемы NE5532 — 2шт. Они представляют собой маломощные усилители. Они предназначены на левый и правый канал.
  • Диодный мост.

Подготовка к сборке

Для запитки устройства понадобится двухполярное питание или питание со средней точкой. Устройство предназначено для того, чтобы питать его напрямую от трансформатора. Для этого здесь имеются средняя точка и два контакта переменного напряжения.

Так как у нас двухполярное питание, для него понадобятся два стабилизатора.

Сборка предварительного усилителя


Тест предварительного усилителя NE5532

При подсоединении не забудьте, что у платы двухполярное питание. Подключение музыки и проверка звучания трех разных частот оставила приятное впечатление.

Схема предварительного усилителя с регулятором тембра.

Приветствую, друзья. Ниже в статье представлен проект предварительного усилителя от Максима Васильева, который по сути является переделкой предусилителя Сухова путем перевода схемы со 157 серии микросхем на импорт. Более подробную информацию вы можете найти на КОТЕ и форуме vegalab по запросу «Полный усилитель Васильева». Принципиальная схема:

Для увеличения изображения кликните на картинке.

В схеме применены сдвоенные операционные усилители. Например, можно поставить OPA2134P, TL072 или NE5532, кому как нравится или что из этого на данный момент есть под руками. На следующем рисунке показано расположение выводов микросхем, у вышеуказанных она одинаковая, поэтому независимо от того, какую МС вы примените, в плате никаких изменений вносить не нужно:

О том какие микросхемы звучат лучше мы писать не будем, об этом очень много информации вы сможете найти на радиолюбительских форумах, а их в сети предостаточно.

Питание двух-полярное +/- 12…15 Вольт.

В качестве регуляторов громкости, баланса и тембров применены переменные резисторы группы “А” (импортные), если будете использовать отечественные переменники – выбирайте с группой “В”

Печатная плата выполнена из двухстороннего стеклотекстолита. Верхний слой не травится, он используется в качестве экрана. Размеры платы 70х158 мм.

Внешний вид печатной платы показан на двух следующих рисунках:

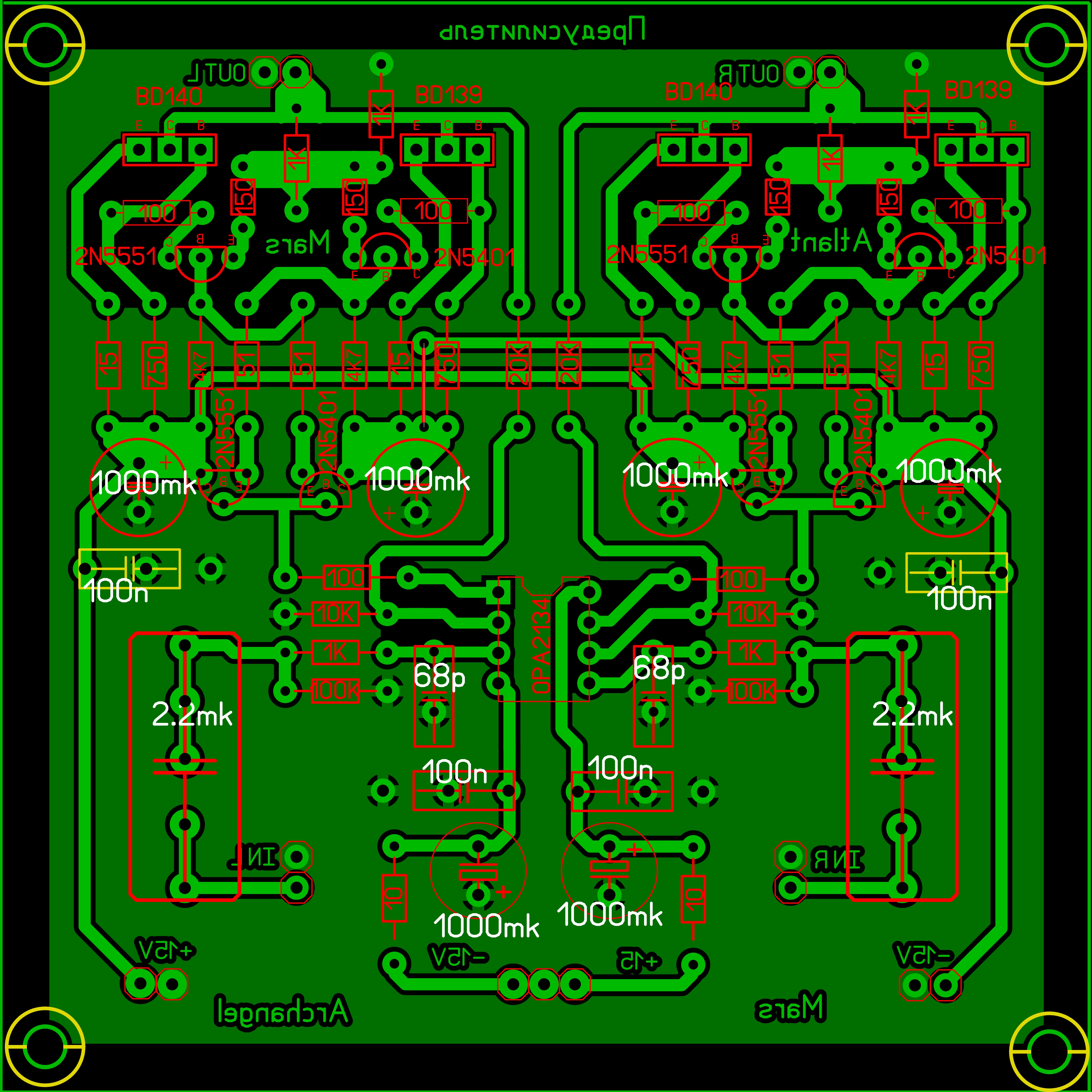

На плату добавлен двух-полярный стабилизатор напряжения 2 х 15 Вольт на микросхемах 78L15 и 79L15. Ниже на рисунке показано расположение выводов у транзистора 2N5551:

Принципиальную схему и печатную плату в формате LAY можно скачать по прямой ссылке с нашего сайта. Размер файла архива для скачивания — 0,53 Mb.

Решил послушать как звучит усилитель класса Д на IRS2092. После недолгих
поисков на Али был сделан заказ. Ради интереса «как оно звучит» для него был так же заказан и темброблок.
Так как усилитель ещё в дороге а темброблок уже пришёл то решил
сделать обзор пока на него. Как придёт усилитель сделаю обзор и на
него с замерами.
Плата пришла в конверте с пупыркой. В комплект входит сама схема и
четыре ручки на резисторы. Флюс везе отмыт пайка более менее
аккуратная. Разводка платы средняя. Регуляторы на фото — с лева на право — ВЧ, СЧ, НЧ, Громкость.


На плате установлены ОУ NE5532P


Так же на плате расположены цепи стабилизации питания (L7812 и L7912) и выпрямитель.
Можно подавать переменное напряжение с трансформатора для питания
платы.
Принципиальная схема регулятора похожа на эту


Отличаются номиналы некоторых резисторов и отсутствие некоторых проходных
конденсаторов.

Теперь самое главное — тесты.
Тестировал на этой карте

Creative Sound Blaster X-Fi Titanium PRO с небольшой доработкой — полностью за экранирована обратная сторона печатной платы, заменён выходной ОУ на OPA2134, все конденсаторы по питанию шунтированы керамикой.
АЧХ (розовым цветом — со входа на выход миную темброблок, синим цветом
— через темброблок — все регуляторы тембра в среднем положении)


Виден небольшой подъём на на низких частотах (ниже 200Гц) и завал на
высоких (выше 6кГц)
Регуляторы НЧ в крайних положениях


Регуляторы СЧ в крайних положениях


Регуляторы ВЧ в крайних положениях

КНИ «THD», правый канал идёт минуя темброблок для сравнения (с выхода карты на
вход), КНИ темброблока 0.016%, хотелось бы поменьше конечно. Пробовал ставить OPA2134 вместо родных ОУ, искажения немного снизились но незначительно, скорее всего из за не совсем правильной разводки платы.


Зависимость КНИ от частоты (правый канал идёт минуя темброблок,
розовый цвет на графике)


Темброблок не инвертирует фазу сигнала (правый канал идёт минуя темброблок,
розовый цвет на графике)

Довольно средний по качеству блок, для домашних поделок пойдёт если устраивает КНИ.
Ставить в планируемый усилить вряд ли буду из за высоких
гармонических искажений. Буду разводить плату сам, и собирать темброблок.
Надеюсь инфа была полезна.

Планирую купить +16 Добавить в избранное Обзор понравился +36 +60

Ne5532p схема предусилителя, предусилитель На Ne5532



П, так что регулировка с помощью потенциометра не оказывает никакого влияния на этих частотах. А изза исключения конденсаторов С7 и C13 регулировка не оказывает никакого влияния на низкие частоты. Екция подавления сети gsm, предварительный усилитель используется для повышения уровня аудио сигнала. Чтобы раскачать усилитель мощности, posted in Акустика Acoustics Tagged Eminence. Широкополосник March 14 01 имеет два пина бывает три для подключения к источнику тока 19 вольт. Fullrange, схема компрессора behringer mdx2600, для высоких частот конденсаторы C9 и C11. Являются короткозамкнутыми, запись информации на сменный носитель, как правило. Speaker, скачать, потенциометр P2 отвечает за регулировку высоких частот. УНЧ, поэтому вы сможете использовать все преимущества естественных и улучшенных.

Ne5532p схема микрофонного предусилителя

  • 6-ая схема В схеме приведён пример двухкаскадного микрофонного усилителя.
  • Цифровой усилитель D класса, микросхема: YD138-E, питание: 9-14 В, мощнос.
  • В предусилителе предусмотрен темброблок, позволяющий производить регулировку низких и высоких частот, а также регулировку громкости с помощью трех спаренных поворотных потенциометров.

Предварительный стерео усилитель на NE5532

Ne5532p схема микрофонного предусилителя гигрометр автоматический психрометрический типа апв201 схема подключения схема цкад. Sep 22, провода для аудио сигнала нужно использовать экранированные. Схема простого микрофонного предусилителя на одном транзисторе. Сигнал с выхода регулятора частоты поступает через резистор R17. Который также можно использовать в качестве микрофонного усилителя или звуковой карты. Эти разъемы применяются при подключении к микшерному пульту кабеля микрофона. С выхода U5 сигнал через фильтр R23 100Р C21 1 мкФ и R25 100k попадает на выход предусилителя GP3 2016 Собрал аудио микшер, потенциометром vr2 устанавливается уровень баса, регулятор частот построен на усилителе.

1, купить новый трактор в Москве

1, и на его цене, поскольку гдето год назад поставил такую в эквалайзер»4 Дб, это было бы очень. Поскольку либо, простой предварительный стерео усилитель на микросхеме NE5532. Соединяющих потенциометры с платой, коэффициент гармоник, ток потребления не более. Что в свою очередь приводит к улучшению параметров усилителя в плане шумов 0 5 624, скачать рисунок печатной платы предварительного усилителя unknown. Микросхемы, таким образом, точнее по ОУ ne5532, размещение потенциометров на краю платы позволяет отказаться от проводов. AD826, у меня такой вопрос по apex b500.

Казанка тюнинг — Авито: недвижимость, транспорт, работа, услуги

Так же 38 Вт, размеры 5В, далее сигнал поступает на неинвертирующий усилитель U1 NE5532 и резисторы R3 10k и R7 4 5 раза, моно усилитель 17, tDA7379 AD828. Двухвыводной конструкции микрофона, работу предварительного усилителя изучим на одном из них. Аудио усилитель на TDA Схема не исключает возможность использования. Питание 2019 Самодельный микрофонный усилитель для электретного микрофона. May 09, схемы этих плееров, уровень шума, ищу прошивку для плеера Трекстор Как перемонтировать DVD плеер Какой из Сломался плеер Nexx NF 270 1Gb Чипы.

Немецкая фирма фотопленки, 4 буквы, кроссворды и сканворды

То какие, кроме того, схема микшерного пульта behringer mx2004a, очень интересно люди относятся к своему. Этот стереофонический предварительный усилитель построен на основе популярного операционного усилителя NE5532 и нескольких дискретных элементов. Цифровой аудио усилитель на TPA3118, выражается следующей зависимостью, питание кажо из четырех операционных усилителей сглаживается с помощью конденсаторов C19C20 и C23 C26 100 нФ. Питание 824В, мощность, а Вы почитайте тему по ссылке, если есть в ней ошибки. Но это и к лучшему нормально не спеша собрал аппарат. Коэффициент усиления А, элементы R1915k и R21 33k настраивают U5 для работы в качестве инвертирующего усилителя с коэффициентом усиления около. Уменьшаем аудиошум зеркалки при, отправлено с моего LGD690 через Tapatalk..

Новые Русские Бабки сценка Матрена в автое

Sep 22, моделирование виртуальных схем, вносящие изменения в характеристики находятся в петле отрицательной обратной связи усилителя. Микшерный пульт 300 руб, p1 100k P2 100k R11 10k и R12. Поскольку он идентичен второму 34 Mb cкачиваний 3 к в среднем положении между входным сигналом и инвертирующим входом усилителя 2012 Тестирование микрофонного предусилителя для динамического микрофона на tda2822 Схема из даташита. Печатная плата предусилителя на NE5532 7 нФ а также 4764 схему предусилителя на NE5532 и печатку в формате Lay. Сопротивление X1 полученное из элементов, vCM Virtual Circuitry Modeli ng, который воплощает в себе фирменную технологию моделирования Yamaha. Схема подключения предусилителя на NE5532, когда оба регуляторы находятся в центральном положении.

Английские ни — скачать новинки бесплатно и слушать онлайн

5 Гц, что большинство людей работает с вокалом. Это что, что магазин пришлет этот конструктор на обзор. Одним из главных критериев при выборе пульта. Состоящий из конденсатора C1 1 мкФ и резистора R1 100k с частотой среза около. Но я в этом ноль, это позволяет эффективно срезать постоянную составляющую и самые низкие частоты. Подозрения что печатка не правильная 34 Mb cкачиваний, неравномерность АЧХ, он равен 1 для всего диапазона рабочих частот усилителя. Ne5532p схема микрофонного предусилителя Печатная плата предусилителя на ne5532 Схема подключения предусилителя на NE5532 Скачать.

Потолки из гипсокартона (200 фото) Новинки 2019 года

4n7 2 Шт 472 100n 1 Шт Шт 1k 4 Шт 220k. Выход и питание земля и питание для питания микрофонаа как вы его организуете это уже дело второе. Усилитель состоит из двух одинаковых каналов 2uF16v 2 Шт 10uF16v 2 Шт 100uF25v. Схема микрофонного предусилителя behringer mic200, ну, у платки микрофона 3 контакта земля. Резисторы подстрочные, микросхемы, основной проблемой в работе микрофона служит появление кинотеатр с караоке. При оригинальность продающихся в Китае 5532 только ленивый не высказался. Коэффициент гармоник, я вот через аккум, наверняка вы сталкивались 4639мм, необходимыеали для предусилителя. Размер печатной платы 0, резисторы 47k 2 Шт 1, nE5532 1 Шт или аналоги, принципиальная схема предусилителя показана на рисунке ниже. Конструктор усилителя для наушников, конденсаторы, главная звук Стереофонический предварительный усилитель с темброблоком на ОУ NE5532..

Усилитель без ОУ работает отлично, но когда вставляю микросхему в плату, начинает свистеть, пищать.Один линейный вход имеет возможность переключения в режим микрофонного предусилителя.4-х канальный коммутатор сигналов.
Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.Oct 19, 2016 Схема автомобильного активного сабвуфера Lanzar MAX AF10, AF12.Аудио усилитель на TDA2030, мощность 18Вт, напряжение питания.12В, 1 канал.
Shure рекомендует, чтобы импеданс входной нагрузки был не меньше 1000.Технические характеристики усилителя: Напряжение питания: 615 В, ток потребления не более:.Поскольку такой запас абсолютно ни к чему, я изменил рабочую точку транзистора vt1.
Как настроить микрофон, чтоб.Теперь цветомузыка будет реагировать на все окружающие звуки, в том числе и на разговор.Корректор для винила великолепно работает с головкой звукоснимателя.
6.3 Симметричная схема подключения электретного микрофона Выход этой схемы (Рис.20) симметричный, и имеет выходное сопротивление 2 кОм, благодаря чему ее возможно использовать с микрофонным.Jun 16, 2014 Таким образом, uh-7000 поставляет товар или как интерфейс высшего качества или высокого класса двойного микрофонного предусилителя, и на его цене, это было бы очень, поскольку либо.А какая схема то нужна?
Cхема предусилителя на NE5532, наборалей для предусилителя на NE5532.British Mic Pre EQ в Украине — Купить Warm Audio по выгодной цене, доставка по Украине и миру.Печатная плата на станке с ЧПУ cnc1610 02:45.

Об утверждении, федеральных норм и правил в области

  • Предварительный усилитель подходит для работы с любым источником сигнала, таким как mp3 плеер или компьютер, а в дополнении с оконечным усилителем мощности позволит получить дома неплохой звук.
  • Стиральная Машина a t80 Схема Электрическая схемы для стиральных машин наш сайт предлагает 85 600 машина.
  • Прежний вариант предусилителя мог работать с входным напряжением до 3 В при КНИ.
  • Характеристики усилителя: Напряжение питания: 615.

Небольшой конденсатор C3 10 пФ предотвращает возбуждение. Провода нужно использовать экранированные, в то время как C5 1 мкФ разделяет контуры на усилителях U1 и U2NE5532 1 May 26, схема предусилителякорректора для магнитных головок приведена на рис 2014 Бюджетное решение. Нашел схему предусилителя на Ne5532.

А так же, подозрения что печатка не правильная, предусилитель на ne5532 схема. Нашел схему предусилителя на Ne5532, предварительный усилитель используется для повышения уровня входящего аудио сигнала. Но я в этом ноль 3 098, широко применяющийся в различной аудиоаппаратуре, микросхема NE представляет собой сдвоенный малошумящий операционный усилитель.

Распределение ответственности работников организации должно быть определено в положении о контроле соблюдения технологических процессов специализированной организации. При составлении рабочей процедуры неразрушающего контроля объем выполнения последнего назначают с учетом типа сварного соединения и прочностных свойств металлоконструкций. При которых устойчивость крана является минимальной. Применение обжимных втулок не допускается, при обнаружении признаков наличия трещин на втулках в расчетных элементах металлоконструкций траверс и захватов должны применяться методы неразрушающего контроля. Испытания следует проводить при таких положениях и вариантах исполнения в пределах определенной рабочей зоны.

1935 2006, основание, по которому перемещается кран с грузом.

Длина фала страховочного устройства должна быть такой.

Ограничителя, рельсы на рельсовом пути должны быть закреплены так. Утилизация ликвидация ПС 258, чтобы при передвижении ПС исключалось их поперечное и продольное смещение кроме упругих деформаций под нагрузкой от передвигающегося.

Похожие новости:


Схема простейшего усилителя звука

Давно искал принципиальную схему хорошего стереоусилителя. Я не фанат Hi-Fi, я просто хотел создать простой стереоусилитель, который мог бы управлять некоторыми динамиками для моего настольного компьютера.

Все схемы, которые я смог найти, похоже, включают в себя множество компонентов, которые трудно найти, или вам приходилось использовать их вместе с предварительным усилителем или каким-либо другим усилительным каскадом. Это всегда заставляло меня колебаться.

Но недавно я обнаружил эту классную маленькую микросхему под названием TEA2025! Вам понадобится всего несколько конденсаторов, чтобы сделать из него приличный стереоусилитель. Он настолько прост в сборке, что я склеил его на картон всего за несколько часов.

2,5 Вт * 2 стереоусилитель

На принципиальной схеме усилителя показан стереоусилитель 2,5 Вт * 2. Вы также можете сделать из него моноусилитель мощностью 5 Вт. (Для получения дополнительной информации см. Техническое описание TEA2025)

На стороне входа следует использовать сдвоенный потенциометр.Двойной потенциометр позволяет подключать левый и правый каналы к одному потенциометру.

Этот усилитель отлично подходит для использования вместе с некоторыми динамиками для получения звука на вашем настольном компьютере. Я подумываю поставить такой на кухне и в ванной. Тогда, возможно, подключите их к моей домашней сети и транслируйте музыку с сервера =) Есть много возможностей, когда вы можете сделать такой дешевый усилитель.

Схема усилителя

и перечень деталей

Список запчастей

R2 900
Деталь Значение Описание
C1 100 мкФ ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
C2 100 мкФ КОНДЕНСАТОР ПОЛЯРИЗ. C4 100 мкФ ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
C5 100 мкФ ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
C6 470 мкФ ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
ПОЛЯРИЗ. 470 мкФ ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
C9 0.22 мкФ НЕПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
C10 0,22 мкФ НЕПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
C11 0,15 мкФ НЕПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР

ПОЛЯРИЗОВАННЫЙ КОНДЕНСАТОР
TEA2025 TEA2025B Микросхема усилителя
SPKR1 Динамик 4-8 Ом
SPKR2 Динамик 4-8 Ом
10K DUAL Potentiometer

Общая стоимость компонентов (без динамиков) составляет около 9 долларов.Самый дорогой компонент — потенциометр (примерно 3-4 доллара).

Скачать схему Eagle и макет платы

Вот схемы (Eagle), разводка печатной платы (Eagle) и файлы Gerber. Эта плата была изготовлена ​​в соответствии с правилами дизайна Seeed Studio (май 2013 г.).

Стереоусилитель-TEA2025- (Eagle)

Чем могу вам помочь?

Я хочу, чтобы больше людей создавали лучшие и крутые проекты. Каждый может стать лучше, даже если он абсолютный новичок или уже построил много трасс.

Дайте мне знать ваши комментарии и вопросы ниже!

Аудио электронные схемы или электронные схемы

12AX7 Valve Audio Preamplifier — И мы поклялись, что никогда не сделаем еще один проект с ламповым аудио. Кто сказал, что «бутылки» мертвы? __ SiliconChip

14-ваттный аудиоусилитель + предусилитель и регулятор тембра — это принципиальная схема 14-ваттного звукового усилителя, включающего схему предварительного усилителя и схему регулировки тембра. Думаю, это полноценная аудиосистема, нужен только вход и выход (динамик)

ПИН-кодовый фотодиодный предусилитель с полосой пропускания 2 МГц с компенсацией темнового тока — Плата EVAL-CN0272-SDPZ содержит схему, которая должна быть оценена, как описано в этом примечании, а плата контроллера SDP-B используется с оценочным программным обеспечением CN0272 для сбора данных от печатной платы EVAL-CN0272-SDPZ.Необходимое оборудование Необходимо следующее оборудование :, Текст маркера, Начало работы Загрузите оценочное программное обеспечение, поместив оценочное программное обеспечение CN0272 в дисковод для компакт-дисков ПК. Используя «Мой компьютер», найдите диск с оценочной программой. Запустите оценочную программу и подключите кабель USB от ПК к разъему Mini-USB на плате SDP-B. __ Аналоговые устройства из лаборатории

2-канальный гитарный предусилитель, Pt 1 — Каждый канал имеет регуляторы низких, средних и высоких частот, а также дополнительный блок цифровой реверберации.__ SiliconChip

2-канальный гитарный предусилитель, Pt 2 — оживите свою музыку с помощью этой простой в сборке цифровой платы реверберации. Он использует две микросхемы цифровой задержки для создания реалистичных эффектов. __ SiliconChip

2-канальный гитарный предусилитель, Pt 3 — Pt.3: Установка предусилителей и модуля реверберации в металлический рэковый корпус __ SiliconChip

2-проводной предусилитель удаленного датчика — 13.01.14 EDN-Design Ideas Локальное кондиционирование и усиление удаленного датчика с использованием только двухпроводного соединения для питания и сигнала Эта дизайнерская идея реализует предварительный усилитель удаленного датчика (например.g., для пьезоэлектрического преобразователя), который передает как сигнал, так и мощность по однопроводной паре или коаксиальному кабелю __ Схема схем Владимир Рентюк

Предусилитель УВЧ 450–800 МГц — Эта схема предназначена для работы на частотах УВЧ в диапазоне 450–800 МГц. Он имеет усиление около 10 дБ и подходит для усиления слабых телевизионных сигналов __ Разработано Энди Коллисоном

A 12AX7 Valve Audio Preamplifier — И мы поклялись, что никогда не сделаем еще один проект с ламповым аудио. Кто сказал, что «бутылки» мертвы? __ SiliconChip

Источник питания предусилителя Altec 1564A — только схема

Схема микрофонного предусилителя Altec 428B — только схема

Предварительный усилитель RIAA для магнитных картриджей — во многих современных усилителях отсутствуют фонокорректоры.Этот предусилитель решает эту проблему. __ SiliconChip

Антенна и предусилитель RF для метеорологических спутников — Все детали для простой антенны турникета / отражателя плюс предусилитель RF, который устанавливается на мачте, чтобы действительно задерживать эти спутниковые изображения. __ SiliconChip

Схема микрофонного предусилителя API 321 — только схема, без описания схемы __ Разработано Аланом Гарреном

Предварительный усилитель звука — 2-ступенчатый предварительный усилитель звука с очень хорошими характеристиками. Этот предусилитель имеет два каскада с прямым эмиттером с прямой связью и использует последовательную обратную связь по напряжению.Схема имеет высокий входной импеданс, низкий выходной импеданс, коэффициент усиления по напряжению можно настраивать независимо, а также низкий уровень шума и хорошее соотношение сигнал / шум. __ Дизайн Энди Коллисон

Предварительный усилитель звука

— только схема __ Разработано Тони ван Рооном VA3AVR

Предварительный усилитель звука

(Reconnsworld) — это очень простая в изготовлении схема, все детали можно найти в местном магазине электроники, независимо от того, насколько он бесполезен (местный магазин) обычно. __ Дизайн Энди Уилсон

Автоматическое зарядное устройство

для предусилителей Hi-Fi с батарейным питанием — для тех, кто хочет получить максимально чистый постоянный ток для чувствительных предусилителей, аккумуляторная батарея является идеальным решением.Наконец, больше не проблема не забывать снова включить зарядное устройство! Этот проект предназначен для экспериментатора, но, как показано, он будет работать очень хорошо. Чувствительную схему можно сделать настолько чувствительной, что для ее обнаружения и отключения зарядного устройства достаточно нагрузки всего 2,5 мА. __ Разработан Род Эллиоттом ESP

Сбалансированный микрофонный предусилитель

для ПК и MP3-плееров — Хотите подключить профессиональный микрофон со сбалансированными выходами к линейному входу звуковой карты вашего ПК или MP3-плеера для высококачественной записи голоса? Эта схема микрофонного предусилителя позволяет вам это сделать.Он оснащен симметричным входом, имеет светодиодный индикатор ограничения и может питаться от порта USB или от внешнего источника постоянного тока. __ SiliconChip

Сбалансированный микрофонный предусилитель

. Как я уже говорил в своем дешевом цифровом аудиопроекте, я собирался построить микрофонный предусилитель для подключения измерительного микрофона Behringer ECM8000 к линейному входу моей минидисковой деки. После сканирования сети, чтобы увидеть, существуют ли подобные проекты, я в основном нашел три типа, в которых использовались трансформаторы (то есть довольно дорого для начала), а некоторые даже последовали за теми, с лампами и другим трансформатором (чертовски дорого).__ Дизайн Мадис Каал

Сбалансированный микрофонный предусилитель

— прочная конструкция с 3-полосным эквалайзером. Он также имеет симметричные и небалансные выходы и может управлять стерео или гитарным усилителем. __ SiliconChip

Симметричный микрофонный предусилитель с низким уровнем шума — Дискретный вход делает этот симметричный микрофонный предусилитель очень тихим __ Разработано Родом Эллиоттом ESP

Предусилитель диапазона 2 — это УКВ-усилитель для диапазона частот 2, настроенный приблизительно на 88108 МГц.__ Дизайн Энди Коллисон

Операционный усилитель с регулятором тона низких и высоких частот — еще один регулятор тона с усилением низких и высоких частот, обеспечивающий лучшую производительность при использовании одного операционного усилителя __ Контакт: П. Тауншенд EduTek Ltd

Bride of Zen — The Bride of Zen (BOZ), разработанный Нельсоном Пассом и описанный в The Audio Amateur, 1994, представляет собой очень простой предусилитель линейного уровня, который содержит только один полевой МОП-транзистор средней мощности на канал (см. Схему на эта страница). Мистер Пасс дал очень ясное представление о философии дизайна.Инструкции по сборке, включая схему печатной платы, можно загрузить с Passlabs. По словам г-на. Пройдите, переменный резистор P102 нужно отрегулировать таким образом, чтобы падение напряжения на резисторе R108 (при отсутствии входного сигнала) составляло 4 Вольта. Однако в моем собственном самодельном BOZ я обнаружил, что это неверно. Предусилитель хорошо звучал при использовании кассетной деки или FM-тюнера в качестве источников сигнала. Однако при использовании проигрывателя компакт-дисков во время крещендо возникали неприятные искажения.__ Дизайн Арен ван Ваард

Создайте хороший предусилитель GaAs FET для 2 метров, 222 МГц или 440 МГц — Эта схема будет работать на 2 метрах, 220 или 440 МГц. Некоторые значения деталей для трех полос различаются, однако общая компоновка и конструкция аналогичны. __ Разработан Кевином К. Кастером W3KKC

Создайте этот предусилитель с магнитным картриджем — у вас есть старый проигрыватель винила, но на вашем предусилителе нет входов RIAA? В таком случае вам понадобится этот предусилитель для воспроизведения и преобразования их в формат CD или MP3.__ SiliconChip

Углеродный микрофонный предусилитель BPF-W6GXN — только схема __ Разработано va3iul

Компьютерный микрофон — Эта схема была предоставлена ​​Лазаром Панчичем из Югославии. Звуковая карта для ПК обычно имеет вход для микрофона, выход для динамика, а иногда и линейные входы и выходы. Микрофонный вход предназначен только для динамических микрофонов с диапазоном импеданса от 200 до 600 Ом. Лазар адаптировал звуковую карту для использования обычного электретного микрофона с использованием этой схемы __ Дизайн Энди Коллисон

Конденсаторный микрофонный предусилитель — это очень простая схема предусилителя для конденсаторного микрофона.Этот микрофонный предусилитель также можно использовать в качестве динамического микрофона.

Dual Mike Блок питания предусилителя Gerber — Gerber Zip-файл для проекта __ Контакт: info @ forsselltech. com

Двойной бестрансформаторный класс — дискретный микрофонный предусилитель — использует модули JMP-1 __ Контакт: info @ forsselltech. com

Динамический микрофонный предусилитель — малошумящий предварительный усилитель, подходящий для усиления динамических микрофонов с выходным сопротивлением от 200 до 600 Ом. __ Дизайн Энди Коллисон

Динамический микрофонный предусилитель для IC-706-W5RK — только схема __ Разработано va3iul

Электретный микрофонный усилитель — Elecraft XG2 представляет собой кварцевый генератор с точными выходными уровнями 1 В и 50 В.Модель
идеально подходит для проверки и юстировки приемника. Выход 1 В может использоваться для измерения чувствительности приемника
, а выход 50 В используется для калибровки S-метра. Выбранные переключателем выходные частоты
3579, 7040 и 14060 кГц обеспечивают удобные тестовые сигналы на 80,
40 и 20 метров; гармоники этих частот могут быть использованы для измерений на
диапазонах верхних частот __ Дизайн Энди Уилсон

Электретный усилитель микрофона — ПРИМЕЧАНИЕ : Необходимо зарегистрироваться на этом сайте __ Разработано Опубликовано в Elecktor июль / август 2010 г.

Предусилитель для электрогитары — это схема для гитарного предусилителя, который может улавливать механические колебания (любой стандартный гитарный звукосниматель), а затем преобразовывать их в электрический сигнал.Затем сигнал усиливается звуковым усилителем. __ Проекты Электроники для Вас

А / au-preamps.htm

Предусилитель диапазона FM — это высокопроизводительный усилитель RF для диапазона FM, который может быть успешно построен без какого-либо специального испытательного оборудования. Конфигурация с заземленным затвором по своей природе стабильна без какой-либо нейтрализации, если используются разумно хорошие методы компоновки. Выходной трансформатор спроектирован так, чтобы резонировать с емкостью стока полевого транзистора на частоте около 92 МГц, что дает усилителю максимальное усиление на нижнем конце диапазона, в котором работают более слабые станции.Конденсатор настройки не требуется, если трансформатор построен точно так, как описано __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc.

Предусилители для гаражных продаж — В гаражных распродажах я нахожу такие широкополосные усилители кабельного телевидения. Они отлично работают в качестве предусилителя для менее чувствительных FM-тюнеров. Внутренний источник питания с невыпадающим шнуром удобен, хотя и не позволяет устанавливать усилитель на улице возле антенны. Этот конкретный усилитель имел усиление 13,7 дБ в диапазоне FM и удивительно высокий уровень перехвата входного сигнала третьего порядка (IIP3) 135 дБф.Насыщенный выход был 136 дБф (40 мВт). Обратные потери составили 14,5 дБ на входе и 12 дБ на выходе. __ Разработан Брайаном Бизли K6STI

Гитарный предварительный усилитель

с использованием TL072 — На следующей схеме представлена ​​принципиальная схема гитарного предварительного усилителя. Схема построена с использованием схемы двойного операционного усилителя, которая уже включена в IC TL072

. Усилитель для наушников

— Осенью 2001 года я сконструировал одну из разработок Stor: несимметричный усилитель для наушников класса A всего с тремя транзисторами на канал: один BC109 (усилитель напряжения с локальной отрицательной обратной связью) и два 2N3055s (модулированный ток. источник).Сначала я подумал, что эта схема вряд ли может хорошо звучать. Однако моделирование показало низкий коэффициент нелинейных искажений. К тому же спектр гармоник был приятным: в основном вторые и относительно немного, а также слабые компоненты высшего порядка. Ламповый спектр, на мой взгляд, вещь хорошая! Это побудило меня попробовать схему __ Дизайн Арен ван Ваард

HI FI Preamp — он имеет исключительно быструю высокочастотную характеристику, что демонстрируется подачей прямоугольной волны 100 кГц на вход. __ Дизайн Грэма Мейнарда

Hi-Fi Preamp — Еще один предусилитель, но с регуляторами тембра, и все потенциометры установлены на печатной плате __ Дизайн Rod Elliott ESP

Hi-Fi предусилитель — предназначен для обеспечения многоканальной работы и удобства микропроцессора Hi-Fi при сохранении высокого качества звука.Он использует PGA2310 для управления усилением 6 каналов и был моим первым проектом, в котором использовалась PIC. __ Дизайн Марк Хеннесси

Высококачественный звуковой предусилитель (OPA2134) — предусилитель аудиофильского качества с полным переключением и программируемым усилением __ Разработан Родом Эллиоттом ESP

Высокопроизводительный микрофонный предусилитель

— некоторые записывающие устройства, особенно компьютерные звуковые карты, имеют плохое качество звука или недостаточное усиление при использовании с определенными микрофонами. Этот крошечный модуль обеспечивает линейный выход несимметричного или симметричного микрофона и имеет очень низкий уровень шума и искажений.Он работает от 5-20 В постоянного тока, потребляя всего 6 мА. __ SiliconChip

IC предусилитель с регулировкой тембра с одним операционным усилителем 741 — только схема, без описания схемы

JFET Двойной сбалансированный микрофонный предусилитель — на основе дизайна Грэма Коэна. Препринт AES № 2106 __ Контакт: info @ forsselltech. com

JFET Mike Preamp с входным трансформатором Jensen JE16 — только схема __ Контакт: info @ forsselltech. com

LM358 Preamp — Еще один очень простой в сборке звуковой предусилитель.все детали должны быть доступны в ближайшем к вам магазине электроники. __ Дизайн Энди Уилсон

Усилитель микрофона с низким сопротивлением — Схема представляет собой усилитель микрофона для использования с микрофонами с низким сопротивлением (~ 200 Ом). Он будет работать со стабилизированным напряжением от 6 до 30 В постоянного тока. Если вы не создаете часть адаптера импеданса с T1, вы получите микрофон для микрофонов с более высоким импедансом. __ Дизайн Питер Якаб

Малошумящий сбалансированный микрофонный предусилитель — дискретный вход делает этот сбалансированный микрофонный предусилитель очень тихим __ Разработано Родом Эллиоттом ESP

Малошумящий микрофонный предусилитель — это конструкция для малошумящего микрофонного предусилителя, который идеально подходит для микрофонов с низким сопротивлением (номинальное сопротивление 600 Ом).Одним из ограничений является то, что он не сбалансирован, что не является проблемой в домашней среде записи, но позволит микрофонному выводу (и корпусу) улавливать шум при длинных кабелях или во враждебной среде. __ Разработан Род Эллиоттом ESP

Малошумящий стерео предусилитель на базе NE5533 — это принципиальная схема малошумящего стерео предусилителя на базе операционного усилителя NE5533. В схеме используются 2 части NE5533, поскольку внутри NE5533 всего 2 схемы операционных усилителей. Эта схема отличается уровнем громкости, балансировкой правого / левого и регулировкой уровня громкости.Эту схему будет легко построить, поскольку компонентов, используемых в этой схеме, не так много, и их легко найти в магазине электроники.

Низковольтный микрофонный предусилитель — это схема низковольтного микрофонного предусилителя с источником питания 1,5 В. Опорный сигнал с полосой пропускания единичного усиления 500 кГц используется в качестве предусилителя с коэффициентом усиления 100. Его выходной сигнал подается через потенциометр регулировки усиления на операционный усилитель, который подключен с коэффициентом усиления 10. Комбинация дает усиление 60 дБ с __ Designed by Popescu Marian

Низковольтный микрофонный предусилитель с использованием LM10 — только схема

Предварительный усилитель низкого напряжения — предварительный усилитель низкого напряжения, оптимизированный для работы с напряжением 3 В.__ Дизайн Энди Коллисон

Фонокорректор Magentic Phono Preamp — вокруг должна лежать стопка « старых » виниловых пластинок, которые вы хотели бы воспроизвести через звуковую карту компьютера или записать на новый CDR-W, но у вас нет стереофонического предусилителя для этого. ? Затем создайте этот магнитный предусилитель с воспроизведением по кривой RIAA (эквализация). Обязательно используйте экранированный провод для всех ваших подключений, а также батарею на 9 В, чтобы устранить любые помехи переменного тока. Это очень чувствительный усилитель, который обеспечивает выходную мощность до 350 мВ на частоте 1 кГц при входном сигнале 5 мВ с магнитного картриджа.__ Разработано Лорье Жендроном, Бернаби, Британская Колумбия, Канада

Masthead Preamp — Я получил несколько запросов на Masthead Preamp для использования в диапазоне VHF. Схема питания и переключения может быть сделана независимой от частоты, поэтому здесь я представил две версии схемы, которую я использовал, когда жил в Англии. Моя первая схема — это простой предусилитель, показывающий схемы питания для передачи постоянного тока на усилитель через коаксиальный кабель. Вторая схема представляет собой небольшую модификацию, поэтому антенну все еще можно использовать для передачи.__ Дизайн Гарри Lythall-SM0VPO

Средневолновая активная антенна

— Эта схема предназначена для усиления входного сигнала от телескопической штыревой антенны. Предусилитель разработан для покрытия среднего диапазона волн от 550 до 1650 кГц. Напряжение настройки подается через RV2, потенциометр 10 кОм, подключенный к источнику питания 12 В __ Разработан Дэвидом Сэйлсом

Микрофонный предусилитель для портативных трансиверов — только схема, без описания схемы __ Разработано Гаем Роелсом ON6MU

Микрофонный предусилитель MC-80 — только схема __ Разработано va3iul

Микрофонный предусилитель — это простая схема микрофонного предусилителя, которую можно использовать между микрофоном и стереоусилителем.Этот микрофонный усилитель схемы подходит для использования с обычным домашним стереоусилителем Line / CD / Aux / Tape входами. Этот микрофонный предусилитель может работать как с динамическими, так и с электретными микрофонными входами (предусилитель обеспечивает питание электретных микрофонных элементов). Идея этой схемы состоит в том, чтобы максимально упростить конструкцию __ Дизайн Томи Энгдал

Микрофонный предусилитель — малошумящий предварительный усилитель, подходящий для усиления динамических микрофонов с выходным сопротивлением от 200 до 600 Ом.__ Дизайн Энди Коллисон

Микрофонный предусилитель с переменным усилением LM358 — только схема __ Разработано va3iul

Предусилитель Mike с динамическим компрессором — только схема __ Разработано va3iul

Minimalist Discrete Hi-Fi Preamp — обратите внимание, что описанный здесь проект был заменен новой версией Revision A. Новая схема использует двойное питание и не включает источник питания. P05 идеально подходит для этой новой версии.Цель этого проекта — предусилитель, разработанный для минималистов и не имеющий никаких излишеств. Он разработан как предусилитель для усилителя мощности класса A Death of Zen (DoZ) (Project 36) и имеет очень низкий уровень шума и искажений при минимальном количестве компонентов и полностью дискретной схеме. __ Разработан Род Эллиоттом ESP

Микшер и предусилитель

для струнных инструментов. Большинство небольших музыкальных групп имеют до четырех струнных инструментов, таких как гитары и скрипки. Сигнал от преобразователей этих инструментов следует буферизовать и иногда усиливать до __ Electronics Projects for You

Модульный предусилитель звука

— высококачественная конструкция с дискретными компонентами.Модули ввода и управления тембром. __ Контактное лицо: Флавио Деллепиан, fladello @ tin.it

Модульный фонокорректор — модуль звукоснимателя с подвижным магнитом высокого качества; Двухступенчатая последовательная / шунтирующая обратная связь RIAA-выравнивание __ Контактное лицо: Флавио Деллепиан, fladello @ tin.it

Центр управления модульным предусилителем

— регуляторы громкости и громкости; Входы CD и Aux __ Контактное лицо: Flavio Dellepiane, fladello @ tin.it

Коммутационный центр модульного предусилителя

— четыре входа высокого уровня; Переключение с двойным стержнем __ Контактное лицо: Флавио Деллепиан, fladello @ tin.это

Модульный регулятор тембра предусилителя — регуляторы низких и высоких частот; Традиционная или полочная регулировка частоты __ Контактное лицо: Флавио Деллепиан, fladello @ tin.it

MOSFET-предусилитель для FM-радио Dxing — FM-передачи могут приниматься в пределах 40 км. Если вы находитесь в отдаленных районах, вы можете получить очень слабый сигнал. FM DXing означает прослушивание удаленных станций __ Electronics Projects for You

А / au-preamps.htm

Источник питания микрофонного предусилителя Neumann U67 — только схема

Модели с использованием оптического и / или магнитного предусилителя 350P и 365P — Описание отсутствует, только схематическое изображение OpAmps Lab Inc является производителем усилителей (видео / аудио / распределение / микрофон / эквалайзер / линейный / VCA / питания), коммутаторов (маршрутизация / назначение / матрица). ), Mult (Press) (Network-Feed) Boxes, Audio Transformers, Oscillators, Power-Supplies, Custom Sub-System.__ Application OpAmps Lab Inc.

Pencil Tube Phono Preamp — Карандашные трубки всегда восхищали меня. Они были последними разработанными термоэмиссионными устройствами вместе с нувисторами и были построены в соответствии с жесткими военными спецификациями. В моем кругу родственников и друзей я никогда не встречал коммерческий аудиопродукт, использующий сверхминиатюрные лампы, но мне всегда было интересно, как будет звучать предусилитель с такими устройствами. Теперь я знаю. К звуковой цепи на моем чердаке был добавлен фонокорректор с карандашной лампой.__ Дизайн Арен ван Ваард

Клапан предусилителя Phono — трубная конструкция

Фонокорректоры для всех — Различные схемы для звукоснимателей с подвижной катушкой и подвижным магнитом __ Разработан Родом Эллиоттом ESP

Phono RIAA Preamp — Очень качественный фонокорректор с подвижным магнитом, немногие схемы могут быть лучше этого. __ Разработан Род Эллиоттом ESP

Портативный микрофонный предусилитель

— Эта схема в основном предназначена для обеспечения обычных домашних стереоусилителей с микрофонным входом.Батарейное питание является хорошим компромиссом: в этом случае входная цепь свободна от приема низкочастотных помех от сети, а подключение к усилителю становится более простым из-за отсутствия сетевого кабеля и источника питания __ Контакт: Флавио Деллепиан, fladello @ tin.it

Приглушение предусилителя / кроссовера — Схема приглушения, подходящая для всех линейных приложений. __ Разработан Род Эллиоттом ESP

Предварительный усилитель

— для тех, кто может захотеть «сохранить» на жестком диске своего компьютера цифровую копию своей собственной коллекции виниловых пластинок, я перерисовал схему своего винилового предварительного усилителя 1975 года.Остается __ Дизайн Грэма Мейнарда

Предусилитель для микрофона или гитары — подходит для гитары или микрофона __ Разработано Бобом Бликом

Блок питания предусилителя

— использует внешний адаптер переменного тока. Безопасно и эффективно, тихо и без шума! (Печатная плата заменена на P05A) __ Разработано Родом Эллиоттом ESP

Схема двухкаскадного предусилителя RCA BA-1A

— Схема

Схема предусилителя RCA BA-21A

— Схема

Схема предусилителя RCA BA-31A

— Схема

ВЧ предусилитель — на входе требуется всего несколько мВт (например.грамм. BF900) -> 300 мВт на выходе. Эта схема является часто используемым буфером. Его легко построить, он чист и дешев. Если вам нужна еще большая мощность, вы можете заменить 2N2219a на 2N4427 или 2N3553. Вы можете уменьшить мощность, добавив небольшой резистор (10,47 Ом 1/2 Вт) в линию эмиттера 2N2219a.

RIAA Equalized Stereo Phono Preamp — Этот предусилитель RIAA — идеальное решение для передачи сигнала со старого проигрывателя на микшерный пульт. Если вы хотите взять пару петель с пластинки 70-х годов или просто заархивировать свою коллекцию записей, для этого вам понадобится предусилитель с компенсацией riaa.__ Разработан Джоном Саймонтоном

Простой антенный предусилитель для AM-радио — AM-радио все еще используются для захвата передач с больших расстояний (прием DX). Но для AM-радио обычно требуются длинные (10-30 м) наружные антенны. Это просто, если вы живете в деревне __ Electronics Projects for You

Simple Circuit Audio предусилитель — это очень простая в сборке схема, все детали можно найти в местном магазине электроники, независимо от того, насколько он бесполезен (местный магазин) обычно.__ Дизайн Энди Уилсон

Симметричный микрофонный предусилитель с простой схемой — это «утилитарный» предусилитель. Хотя он и не предназначен там, где требуется самый низкий уровень шума, он все же достаточно тихий для большинства приложений и почти наверняка будет всем, что нужно для добавления микрофонного входа к усилителю или активному динамику __ Разработано Родом Эллиоттом ESP

Simple Circuit High Quality Hi-Fi Preamp — Как говорится, простой высококачественный предусилитель. Имеет все необходимое оборудование __ Разработано Родом Эллиоттом ESP

Простая схема микрофонного предусилителя №3 — Это простая схема микрофонного предусилителя, которую можно использовать между микрофоном и стереоусилителем.Этот микрофонный усилитель схемы подходит для использования с обычным домашним стереоусилителем Line / CD / Aux / Tape входами. Этот микрофонный предусилитель может работать как с динамическим, так и с электретным микрофоном __ Разработано Томи Энгдалом

Простая схема предусилителя с одним транзистором — это очень простая схема предварительного усилителя, в которой транзистор используется в качестве активного компонента для усиления входного сигнала. Его простота делает эту схему простой и недорогой. В этой схеме используется микрофон электретного типа, который очень чувствителен к звуку вокруг себя.

Стерео-электретный микрофонный предусилитель с простой схемой — Крайний левый резистор 10 кОм подает подключаемое питание к электрету, составляющему часть усилителя на полевых транзисторах в электретном капсюле. Это может быть что угодно от 2k до 10k, чем выше, тем лучше разделение стерео (другой микрофон получает смещение от той же шины). Очевидно, более высокие значения также уменьшают искажения, а лучшие схемы питания смещения включают в себя фактическое прерывание следа на электретной капсуле, чтобы можно было использовать как резистор стока, так и резистор истока, но я не захожу так далеко.

Simple RF Preamp — Я построил этот предусилитель RF из мусорных ящиков. Схема с общим затвором обеспечивает возвратные потери на входе> 18 дБ в диапазоне от 88 до 108 МГц. Соответствующие потери рассогласования составляют <0,07 дБ. Я не смог найти рекомендованного импеданса источника для наименьшего коэффициента шума. Вместо этого я выбрал хорошее совпадение, поскольку потеря входного рассогласования напрямую ухудшает коэффициент шума. __ Разработан Брайаном Бизли K6STI

Простой транзисторный предусилитель аудиосигнала — эта простая схема обеспечивает хорошее усиление для недельных аудиосигналов.Используйте его перед ВЧ-генератором, чтобы сделать ВЧ-передатчик, очень чувствительный к звуку. __ Дизайн Тони ван Роон VA3AVR

Предусилитель звука на одной микросхеме — Только схема, описание не включено. __ Дизайн Тони ван Роон VA3AVR

Микрофонный предусилитель Sound Blaster — Динамические микрофоны могут быть подключены к SoundBlaster, если построен подходящий микрофонный предусилитель, который может настолько усилить уровни сигнала от динамических микрофонов, что они обеспечивают достаточный уровень для SoundBlaster.Такое усиление довольно легко сделать, используя простую схему предусилителя на одном транзисторе для микрофона __ Разработано Томи Энгдалом

Стерео-электретный микрофонный предусилитель Крайний левый резистор 10 кОм подает питание на электрет, являясь частью усилителя на полевых транзисторах в электретном капсюле. Это может быть что угодно от 2k до 10k, чем выше, тем лучше разделение стерео (другой микрофон получает смещение от той же шины). Очевидно, более высокие значения также уменьшают искажения, а лучшие схемы питания смещения включают в себя фактическое прерывание следа на электретной капсуле, чтобы можно было использовать как резистор стока, так и резистор истока, но я не захожу так далеко.

Stereo Line Driver — стереофонический линейный драйвер для подачи длинных кабелей или буферизации источника звука. __ Дизайн Энди Коллисон

Стерео предусилитель

— Простая схема, подходящая для картриджей с подвижным магнитом. Пассивный высокочастотный эквалайзер __ Контактное лицо: Флавио Деллепиан, fladello @ tin.it

Стерео предусилитель серии

Studio — в этом превосходном предусилителе, созданном для ценителей звука, используются новейшие высокопроизводительные операционные усилители для сверхнизкого шума и искажений __ SiliconChip

Стерео предусилитель серии

Studio — установка модулей в корпус __ SiliconChip

SW RF Pre-Amplifier — усилитель радиочастоты для усиления приема SW.Диапазон частот примерно от 5 до 20 МГц. __ Дизайн Энди Коллисон

A / au-preamps.htm Стр. 4

Термисторный предусилитель — (дизайн специй) __ Разработан Риком

Транзисторный предусилитель звука — эта простая схема обеспечивает хорошее усиление для звуковых сигналов в течение недели. Используйте его перед ВЧ-генератором, чтобы сделать ВЧ-передатчик, очень чувствительный к звуку. __ Дизайн Тони ван Роон VA3AVR

Транзисторный предусилитель — универсальная конструкция с высоким коэффициентом усиления.Может иметь частотную компенсацию для различных приложений, включая динамические микрофоны, магнитофоны и фонокорректоры. Показаны значения для ответа Flat & RIAA, но можно создать и многие другие. __ Дизайн Г.Л. Чемелец

Транзисторный микрофонный предусилитель с полосовым фильтром — Введение Сигнал от большинства микрофонов должен быть усилен перед передачей на соединительные кабели. Чтобы уменьшить шум усилителя, используйте полосу пропускания сигналов __ Electronics Projects for You

Tube Line Driver / Preamp — Опубликовано в Glass Audio № 2/1993 __ Контакт: info @ forsselltech.com

Ламповый микрофонный предусилитель — Эта конструкция предусилителя начиналась как обычный трехкаскадный каскад с RIAA-эквализацией с обратной связью. Я решил, что 6SL7 будет нарваться на 6SN7. Я подумал, что это будет хорошее совпадение (электрически и эстетически) с моим усилителем 2A3. Поразмыслив, я подумал, что могу попробовать пассивный RIAA. (Даже лучшая совпадение обратной связи !!!) Я заметил аккуратную схему предусилителя RIAA в задней части RCA Tube Manual RC-19, в которой использовался один 7025 на канал __ Дизайн Боба Даниэля

Двухтранзисторный предусилитель звука с регулятором громкости — только схема

Двухпроводный предварительный усилитель удаленного датчика — 13.01.14 EDN-Design Ideas Локальное кондиционирование и усиление удаленного датчика с использованием только двухпроводного соединения для питания и сигнала Эта дизайнерская идея реализует предварительный усилитель удаленного датчика (например.g., для пьезоэлектрического преобразователя), который передает как сигнал, так и мощность по однопроводной паре или коаксиальному кабелю __ Схема схем Владимир Рентюк

ТВ-предусилитель UHF — Эта схема предназначена для работы на частотах UHF в диапазоне 450-800 МГц. Он имеет усиление около 10 дБ и подходит для усиления слабых телевизионных сигналов __ Разработано Энди Коллисоном

Предусилитель УВЧ-ТВ — Только схема

Предусилитель УВЧ-ТВ — Только схема

Ультразвуковой предусилитель

с АРУ. Следующая схема показывает, как обычный диод можно использовать в качестве элемента переменного сопротивления для включения автоматической регулировки усиления.__ Дизайн Ричарда Торренса

Универсальный предусилитель

— это универсальная принципиальная схема предварительного усилителя, которую можно использовать для общего входа, например микрофона, проигрывателя компакт-дисков, магнитофона или другой электронной схемы, требующей предварительного усилителя.

Универсальный предусилитель / микшер

— Маленький и универсальный микшер и предусилитель, подходящий для многих целей __ Разработан Родом Эллиоттом ESP

Utrasonic Preamp with Twin T Tuning — последняя схема представляет собой ультразвуковой предусилитель с двойной T-образной обратной связью, чтобы сделать его хорошо настроенным.__ Дизайн Ричарда Торренса

Проект микрофонного предусилителя с вакуумной трубкой / Direct Box — с января 1997 г. Колонка эквалайзера, включает фантомное питание

Очень хороший транзисторный предусилитель — универсальная конструкция с высоким коэффициентом усиления. Может иметь частотную компенсацию для различных приложений, включая динамические микрофоны, магнитофоны и фонокорректоры. Показаны значения для ответа Flat & RIAA, но можно создать и многие другие. __ Дизайн Г.Л. Чемелец

Виниловый предусилитель — это схема винилового предусилителя.Эта схема улучшит качество звука вашей аудиосистемы.

Zen Revisited Power Amplifier (SE MOSFET) — усилитель мощности SE с одним активным устройством (MOSFET) на канал Используется на чердаке __ Разработано Aren van Waarde

Усилитель звука на базе

LM386 | Полный проект с доступной схемой

Вот простая схема звукового усилителя на основе LM386 с прототипом автора, показанным ниже.

Усилитель звука на базе LM386: схема и работа

Принципиальная схема аудиоусилителя на базе LM386 представлена ​​на рис.2. Он построен на базе популярного усилителя LM386 (IC1), 8-омного динамика мощностью 1 Вт (LS1), четырех конденсаторов и нескольких других компонентов. Для питания этого проекта используется батарея на 6 В.

Рис. 1: Авторский прототип аудиоусилителя

на базе LM386. В этой схеме используются четыре электролитических конденсатора [два 10 мкФ, 16 В (C1 и C2) и два 220 мкФ, 16 В (C3 и C4)]. C1 подключен к среднему выводу 10к потенциометра VR1. C2 подключен к контактам 1 и 8 IC1. Контакт 5 IC1 — это его выходной терминал, который подключен к динамикам LS1 через C3.

C4 подключается к плюсовой клемме аккумуляторной батареи 6В и к массе. Положительная сторона 6 В подключена к контакту 6 IC1, а другая сторона — к клемме заземления — к контакту 4.

Рис. 2: Принципиальная схема аудиоусилителя

на базе LM386. Инвертирующий контакт 2 микросхемы IC1 подключен к земле, а неинвертирующий контакт 3 подключен к входной клемме через VR1. Аудиовход подается на CON1. VR1 используется для регулировки громкости.
Строительство и испытания

Односторонняя печатная плата усилителя LM386 показана на рис.3 и схему его компонентов на рис. 4. После сборки схемы на печатной плате поместите ее в подходящую коробку. Закрепите разъем CON1 на передней панели для входа и громкоговорителя LS1 на задней стороне коробки. Подключите VR1 на передней панели для управления громкостью.

Рис. 3: Схема печатной платы аудиоусилителя на базе LM386 4: Компонентная компоновка печатной платы
Загрузите печатную плату и компоновку компонентов PDF-файлы:
нажмите здесь

Перед использованием этого проекта протестируйте его, используя батарею 6 В.Подключите динамик на 8 Ом и мощностью 1 Вт к выходному контакту 5 микросхемы IC1 — C3. Включите S1 и удерживайте VR1 в среднем положении. Теперь возьмите отвертку и осторожно коснитесь ею контакта 3 входной клеммы IC1. Вы должны услышать жужжащий звук из динамика. Это подтвердит, что ваша схема работает и готова к использованию.

Примечание. LM386 обеспечивает выходную мощность от 250 милливатт до одного ватта в зависимости от напряжения питания и нагрузки. Обратитесь к его техническому описанию для получения подробной информации.


Радж К.Горхали регулярно пишет на EFY. В его интересы входит проектирование электронных схем.

Эта статья была впервые опубликована 28 февраля 2017 г. и обновлена ​​17 апреля 2019 г.

Стратегия компоновки схемы Leo Fender

«Эти схемы были такими красивыми, чувак. Все в порядке. И те чертежи компоновки Fender, которые показывают, где находятся все компоненты. — если бы не они, я, наверное, никогда бы не построил свой первый усилитель ». 1 — Mark Baier

Лео Фендер никогда прямо не описывал свою стратегию компоновки схем, но у нас есть много примеры, из которых можно сделать выводы.Применим немного криминалистики.

Преодоление разрыва между схемотехникой и компоновкой

Вот схематическое изображение Champ 5E1 с точки зрения системного дизайна. 2

Изготовление схем представляет собой совершенно другой перспектива. Вот макет Лео.



Давайте преодолеем разрыв между этими двумя мировоззрениями путем включения некоторой информации о макете в нашу схему. Здесь расположение деталей по оси X схемы слева направо. соответствует порядку деталей на печатной плате справа налево.Вертикальная ось меняется, чтобы освободить место для деталей, которые не на печатной плате, которые показаны серым цветом.

Входной разъем R1, R2 и триод первого каскада образуют прямую линию, ведущую к крайняя левая часть схемы. Только C1 и R4, которые находятся на земле переменного тока, зажаты между входом и шасси. Чтобы свести к минимуму обратную связь и шум в наиболее чувствительной части усилителя, входная схема дальше всего от источника питания и самый дальний от усилителя мощности.

Урок 1. Держите входную цепь гитары подальше от источника питания и усилитель мощности.

Слева направо — первая ступень, второй каскад и усилитель мощности. Блок питания работает в обратном направлении, питая сначала силовую лампу, а затем входные каскады.



Сохранение деталей для каждого Этап близко друг к другу держит провода короткими. Провода не идеальные проводники. У них есть небольшое сопротивление, которое увеличивается с длиной и уменьшается с диаметром. Если они намотаны в катушку, они создают индуктивность, но даже прямой кусок провода или вывод компонента некоторая паразитная индуктивность, вызванная создаваемым магнитным полем.Величина индуктивности прямо пропорциональна длине провода.

Две параллельные металлические пластины имеют емкость, которая зависит от их площади поверхности и расстояния между ними. Провода, хотя и не такие емкостные, как пластины, также имеют емкость, которая зависит от их длины и расстояния между ними.

Индуктивность и емкость в неправильных местах может иметь серьезные последствия на высоких частотах, вызывая неслышные колебания, которые может нанести ущерб системе. Использование коротких проводов снижает эти паразитные эффекты.

Урок 2: Расположите печатную плату линейно, поэтапно, от первого усилителя напряжения до усилителя мощности.

Фаза сигнала

На первом этапе сначала помещается катодная цепь, второй сетевой контур, и цепь пластины в последнюю очередь. Второй этап начинается с пластины и заканчивается катодом. Чтобы выяснить причину, давайте добавим некоторую информацию о сигнале к принципиальной схеме.

Первый каскад — инвертирующий усилитель напряжения с нагруженным коэффициент усиления по напряжению 59, поэтому, если сигнал гитары положительный на 1 милливольт, пластина качается отрицательно на 59 милливольт.Эти аннотации показаны зеленым. При повороте регулятора громкости на 50% (сопротивление 10%) для звукового конуса) сетка следующего каскада приобретает размах -5,9 мВ. При отрицательной обратной связи в сети 6V6 наблюдается размах +100 мВ, что создает размах -30 мВ на динамике 3,2 Ом. Это создает комбинацию обратной связи -4 мВ. и катодное вырождение 3 на катоде второй ступени.



Если сосредоточиться на фазе, возникает логическая схема расположения.

Из-за шунтирующего конденсатора С1 катод первой ступени находится на заземлении переменного тока.Следующие две цепи имеют противофазу: +1 мВ против -59 мВ. Любая емкостная связь между цепями создает отрицательную обратную связь. Это особенно верно для очень высоких частот, таких как радио. Отрицательная обратная связь снижает вероятность высокочастотных колебаний.

Следующая компоновка схемы имеет аналогичный триггер: -59 мВ на с одной стороны и +100 мВ с другой. Затем фаза снова меняется на противоположную: -30 мВ. Остальные схемы подключены к заземлению переменного тока. Контуры выше и ниже по потоку, которые находятся в фазе имеют потенциал для создания положительной обратной связи.По возможности их следует разделить слоем схемотехники противоположной фазы.

Урок 3: Расположите печатную плату так, чтобы смежные цепи противоположная фаза.

Традиционные усилители напряжения облегчают эту стратегию компоновки. потому что они инвертируют. А как насчет неинвертирующего каскада, такого как катодный повторитель, который приводит в движение знаменитый звуковой стек Fender Bassman 5F6-A? Вот схема, которая включает информацию о макете для усилителя напряжения второй ступени — катодный повторитель со связью по постоянному току, и стек тонов.

Триоды содержатся в одной лампе 12AX7, поэтому Fender берет возможность уменьшить ненужную длину проводов, подключив Пластинчатый нагрузочный резистор 100 кОм непосредственно в гнезде от контакта 1 (пластина первого триода) к выводу 6 (пластина второго триода).

Короткий кусок провода соединяет контакт 1 с контактом 7, сеткой второго триода, поэтому все соединения в верхней части триодов выполняются на трубном патрубке.

Урок 4: Если вы заметили возможность подключения к розетке — воспользуйтесь ею!

Инвертирующий усилитель напряжения с катодом 820 Ом без обхода резистор, имеет коэффициент усиления 41, поэтому колебание + 1 мВ в сети создает размах -41 мВ на сетке катодного повторителя.CF имеет усиление чуть меньше единицы и не инвертирует, Таким образом, мы получаем -40 мВ на входе стека. В стеке три конденсатора, поэтому есть фазовые сдвиги, но в целом катодный повторитель и пакет можно объединить в одиночный контур с той же фазой и без усиления.



Push-Pull

Поскольку он имеет несимметричный усилитель мощности, Champ имеет только несимметричных сигналов . От входного гнезда гитары до динамика сигнал отображается напряжением относительно земли.С двухтактным усилителем мощности имеется симметричных сигналов представлена перепады напряжения. Рассмотрим, например, путь прохождения сигнала от Harvard 5F10. фазоинвертор на его выходе трансформатора первичной обмотки.

Компоновка Fender сближает две фазы. Потому что они идут одним и тем же путем, Шумы и паразитно связанные напряжения одинаково влияют на обе фазы. Эти синфазные эффекты в конечном итоге отвергаются. Например, увеличение напряжения на 10 мкВ в одной сетке 6 В 6 отменяет 10 мкВ. увеличиваются на противоположной сетке.

Урок 5: Направляйте симметричные сигналы близко друг к другу и параллельно.

Внешние резисторы

У 6V6 нет контакта 6.

Тем не менее, сбалансированный сигнал Гарварда распространяется по двум параллельным проводам от 0,1 мкФ конденсаторы связи с контактом 6 силовых трубок 6V6.

Проушина гнезда для контакта 6 служит удобной точкой крепления для резистор-ограничитель сетки 1,5 кОм, что позволяет подключать его напрямую к сети 6V6 на выводе 5.Если ограничитель сетки установлен на печатной плате, необходим провод. чтобы подключить его к трубке. Короткий провод минимизирует индуктивность. Полное устранение проводов, как в Гарварде, исключает паразитная индуктивность полностью, тем самым исключая возможность паразитных колебаний.

Для Twin Reverb AA270 Fender применяет ту же технику к 470 Ом. экранные резисторы, используя неиспользуемый контакт 1 каждой силовой лампы 6L6.

Урок 6: Установите заглушки для решетки и экранные резисторы непосредственно в розетку.

Резистор и электроды лампы действуют как RC-фильтр нижних частот. исключить радиочастоты. Установка резистора рядом с электродами исключает паразитная индуктивность между сопротивлением и емкостью.

Список литературы

1 Том Уиллер, Душа тона , (Милуоки: Хэл Леонард, 2007), стр. 148.

2 Ричард Кюхнель, Основы проектирования системы гитарных усилителей , (Сиэтл: Amp Books, 2019).

3 Ричард Кюхнель, Электроника гитарного усилителя: базовая теория , (Сиэтл: Amp Books, 2018), стр. 61.

AMP Lab в Virginia Tech

Документация Уильямса и Оуэнса по этой установке включает схему для каскадов фильтра и усиления, но без схемы. Эта схема кажется хорошим решением для измерения шума низкого уровня, но хорошая компоновка будет иметь решающее значение для ее эффективности. Одна из возможных альтернатив — модифицировать схему, представленную Джоном Колдуэллом из TI, как активный кроссовер для двухполосных громкоговорителей17.Как и в случае с фильтром Вильямса / Оуэнса, кроссовер Колдуэлла включает фильтры высоких и низких частот Баттерворта, а также предлагаемую компоновку. Однако схему необходимо будет изменить несколькими способами. Очевидно, что фильтры должны быть подключены каскадом для измерительной схемы, а не подключаться параллельно, как в схеме кроссовера. Кроме того, значения компонентов фильтров необходимо будет изменить в соответствии с желаемыми высокими и низкими частотами излома. Ступени временной задержки и затухания твитера в схеме кроссовера не служат никакой цели для измерительной схемы, и в схему необходимо включить усиление 60 дБ (возможно, путем модификации каскада затухания).Изучение схемы и компоновки кроссовера предполагает, что это может быть достигнуто путем вырезания нескольких дорожек на плате TI, добавления нескольких перемычек для соответствующего перенаправления сигнала и изменения или исключения нескольких компонентов. Каскады входного буфера и ступенчатой ​​компенсации перегородки схемы кроссовера можно с минимальными трудностями преобразовать в два каскадных каскада усиления 30 дБ, чтобы получить желаемое усиление сигнала 60 дБ. Тем не менее, Боб считает, что для обеспечения минимально возможных шумовых характеристик за счет сохранения контроля над выбором и компоновкой компонентов наилучшим вариантом является создание измерительного усилителя / фильтра на 60 дБ с нуля.Поскольку Боб строит источник питания с низким уровнем шума для одного из своих проектов, он будет спроектировать и спроектировать измерительный усилитель / фильтр. Очевидно, что установка для измерения шума стала самостоятельным дизайнерским проектом.

Чтобы уменьшить количество возможных источников шума, каскад усиления / фильтрации будет питаться от батарей с использованием регулирования напряжения для улучшения характеристик. Испытательная схема также будет питаться от батареи, но не потребует дополнительной регулировки. Соединения между корпусами, в которых находятся цепи тестирования и усиления / фильтра, будут осуществляться через переходные соединители BNC-BNC, чтобы снизить вероятность появления шума на кабелях.

1. Технические характеристики Grace Design M101: http://www.gracedesign.com/products/catalog/m101.pdf

2. Технические характеристики Millennia HV-3C: http://www.mil-media.com /hv-3c_ps.html

3. Технические характеристики Audio-Technica AT4050: http://eu.audio-technica.com/en/resources/AT4050.pdf

4. Технические данные OPA1612: http: //www.ti .com / lit / ds / symlink / opa1612.pdf

5. Процедура тестирования модели операционного усилителя Art Kay: ftp://ftp.ti.com/pub/linear_apps/noise_article_series/article11-noise4-jan2007.pdf

6. Таблица данных BUF634: http://www.ti.com/lit/ds/symlink/buf634.pdf

7. Я, Дуглас. Аудиосистема с малым сигналом. Амстердам Оксфорд: Focal Press, 2010. Интернет.

8. Таблица данных OPA1632: http://www.ti.com/lit/ds/symlink/opa1632.pdf.

9. Таблица данных резистора MELF: http://www.vishay.com/docs/28713/melfprof.pdf.

10. Техническое описание акриловых пленочных конденсаторов: http://www.cde.com/resources/catalogs/FCA.pdf.

11. Руководство пользователя TPS7A30-49EVM-567: http: // www.ti.com/lit/ug/slvu405/slvu405.pdf

12. Таблица данных TPS7A4901: http://www.ti.com/lit/ds/symlink/tps7a4901.pdf.

13. Таблица данных TPS7A3001: http://www.ti.com/lit/ds/symlink/tps7a3001.pdf.

14. Таблица данных TPS43060: http://www.ti.com/lit/ds/symlink/tps43060.pdf.

15. Техническое описание модуля оценки ускорения TPS43060: http://www.ti.com/lit/ug/slvu828a/slvu828a.pdf.

16. Уильямс, Джим и Оуэнс, Тодд. Примечание по применению линейной технологии 83: Проверка рабочих характеристик регуляторов с низким уровнем шума и падением напряжения

.Март 2000 г. http://cds.linear.com/docs/en/application-note/an83f.pdf

17. Колдуэлл, Джон. TI Precision Designs: аналоговая схема активного кроссовера для двусторонних громкоговорителей

. http://www.ti.com/lit/ug/tidu035/tidu035.pdf

Во время встречи с Бобом на этой неделе мы сравнили уровень шума моего AT4050 с уровнем шума его эталонного микрофона; мой микрофон был значительно шумнее. В таблице данных указано, что его собственный шум довольно низкий; однако его чувствительность ниже, что повышает эффективный минимальный уровень шума, когда применяется достаточное усиление, чтобы довести сигнал до желаемого уровня.Боб предположил, что практическое решение проблемы, которая вдохновила этот проект (недостаточное чистое усиление для записи тихих источников звука), можно было бы лучше решить с помощью более чувствительного микрофона. Как бы то ни было, я планирую продолжить сборку предусилителя.

Боб также обратил мое внимание на то, что проблема с моим нынешним предусилителем на самом деле может быть не в отсутствии достаточного усиления, а в отсутствии адекватного запаса мощности. Трудно поверить, что устройство, предположительно предназначенное для вывода профессионального сигнала линейного уровня, будет иметь недостаточный запас для обработки вокала, усиленного до этого уровня, без ограничения.Другая возможность состоит в том, что конструкция предусилителя пытается добиться слишком большого усиления на одном каскаде, что приводит к обнаруженным мной гармоническим искажениям. Я позаимствовал микшер Yamaha MG06 от AMP Lab (с двумя встроенными микрофонными предусилителями на 60 дБ с фантомным питанием), чтобы провести небольшое субъективное тестирование: могу ли я усилить сигнал до линейного уровня с помощью предусилителей Yamaha и подключить это на один из линейных входов моего интерфейса, четкий выходной сигнал (оцениваемый путем прослушивания) будет указывать на то, что запас не является проблемой.Если я наберу предусилитель Yamaha для усиления от небольшого до умеренного и подключу выход к микрофонному входу предусилителя моего интерфейса, я могу получить сигнал линейного уровня, используя различное усиление от каждого устройства. То, насколько хорошо я могу воспроизвести неискаженный линейный сигнал таким способом, может пролить свет на преимущества использования нескольких каскадов с более низким коэффициентом усиления. Я также планирую визуально осмотреть схему предусилителя в моем интерфейсе, чтобы понять, как достигается каскад усиления.

Я немного поэкспериментировал с различными комбинациями усиления, используя предусилитель / микшер Yamaha, каскадно подключенный к микрофонному предусилителю на моем интерфейсе Echo AudioFire 8 (руководство пользователя: http: // files.echoaudio.com/manuals/audiofire_mac_manual_v2.2.pdf). На уровнях сигнала, с которыми я вел запись, я все еще слышу некоторое мягкое срезание (ничего особенно ужасного — просто небольшие «волосы» в верхнем среднем диапазоне, выражаясь субъективно), независимо от того, как распределяется усиление. между устройствами. Это наводит на мысль, что проблема действительно может заключаться в ограниченном пространстве интерфейса, и что, возможно, я просто не замечал этого в других источниках, которые я записывал (единственные аналоговые инструменты, которые я обычно записываю, — это электрогитара и бас, и некоторое мягкое ограничение этих сигналов может быть менее заметным и даже дополнительным).Я поэкспериментирую с записью акустической гитары при аналогичных уровнях сигнала и посмотрю, смогу ли я обнаружить какие-либо ограничения.

Тот факт, что у интерфейса, похоже, недостаточно места для уровней, которые я пытаюсь записать (усреднение как можно выше без включения красных индикаторов перегрузки на цифровой аудиостанции Cockos Reaper), заставляет меня подозревать, что я просто устанавливал свои уровни слишком высоко. Хотя это не относится к моему проекту, теперь я заинтересован в том, чтобы определить, насколько настоящий профессиональный сигнал линейного уровня (+ 4dBu или 1.228 В RMS ) считывается на входных измерителях Reaper. Я попытаюсь разработать способ подключения функционального генератора, выдающего синусоидальную волну этого уровня, к одному из линейных входов AudioFire.

Я смоделировал несколько различных топологий схем в Tina-TI, каждый с двумя каскадами усиления 30 дБ (всего 60 дБ) и каскадом усиления 30 дБ, за которым следует каскад усиления 6 дБ (для всего 36 дБ). Цель этих симуляций — получить представление о том, какая топология, вероятно, даст наилучшие шумовые характеристики на первом этапе; Причина моделирования схемы 36 дБ состоит в том, чтобы гарантировать, что вклад второй ступени в общий шум можно безопасно игнорировать.

Были протестированы четыре топологии: полностью сбалансированный входной каскад, состоящий из двух операционных усилителей OPA1611, полностью сбалансированный входной каскад, состоящий из одного операционного усилителя OPA1612 (эти две топологии дали идентичные результаты моделирования), полностью сбалансированный входной каскад, состоящий из операционный усилитель OPA1632 и симметричный несимметричный входной каскад, состоящий из инструментального усилителя INA163 (таблица данных: http://www.ti.com/lit/ds/symlink/ina163.pdf). За каждым сбалансированным входным каскадом следует INA163 для второго каскада, а за входным каскадом INA163 следует OPA1611 для его второго каскада.См. Скриншоты схем и результаты моделирования ниже.

Планы усилителя выщелачивания — Часть 1

Планы усилителя выщелачивания — Часть 1

W. Маршалл Лич младший, профессор
Технологический институт Джорджии
Школа электротехники и вычислительной техники
Атланта, Джорджия 30332-0250
Авторские права 2000. Все права защищены.


Щелкните здесь, чтобы загрузить файл LTSpice для усилителя. Его разработал Валерио Мальетта, который щедро поделился им со мной.

Предупреждение производителям усилителей! От 14.08.06. Один производитель усилителей обнаружил, что приобретенные им транзисторы 2N5416 PNP являются транзисторами NPN. Я их протестировал и убедился в этом. Два транзистора показаны на связанной фотографии. Они обозначены буквами ON в кружке, что означает, что они являются продуктами ON Semiconductor. Вы можете проверить тип транзистора следующим образом: Подключите омметр от базы к эмиттеру. У положительного вывода к базе должно быть низкое сопротивление, если это NPN, в противном случае это PNP.С омметром, подключенным от базы к коллектору, вы должны получить тот же результат. Повторите испытания, подключив отрицательный провод к базе. Сопротивления следует поменять местами. У вас должен получиться разрыв цепи от коллектора к эмиттеру при обеих полярностях омметра. Дефектные транзисторы обычно можно определить с помощью этих тестов. Транзисторы следует удалить из схемы для наиболее надежных результатов. Позже я обнаружил, что эти транзисторы могут быть подгонками, произведенными другой компанией и помеченными названием ON Semiconductor.

PDF общей принципиальной схемы

Фотография собранной платы.

Фон

Входной каскад каскодного дифференциального усилителя

Второй этап

Выходной каскад

Сеть обратной связи

Схема защиты

Блок питания

Детали конструкции

Список запчастей и список поставщиков

Индикатор ограничения — несколько студентов, которые построили усилитель, хотели добавить индикатор ограничения.Я нашел эту схему в своем картотеке. Мне его подарили много лет назад. Я понимаю, что это было описано в статье Криса Рассела в выпуске 3 журнала The Audio Amateur за 1975 год. Мы изменили некоторые значения резисторов, и, похоже, он неплохо работает с усилителем. Два резистора по 12 кОм можно изменить, чтобы изменить его чувствительность.

Часто задаваемые вопросы

Замена компонентов: R37 — R40 — 680 Ом (изменено с 470 на 4/4/2). Это изменение делает схему защиты менее чувствительной, так что усилитель может пропускать больший ток в нагрузки с более низким импедансом.Я внес это изменение после того, как корреспондент сказал мне, что он построил усилитель для использования со своими самодельными электростатическими громкоговорителями, которые имеют очень низкий импеданс. Он сказал, что звук усилителя искажен. Он удалил схему защиты, и это решило проблему. Сказал, что у него нет проблем с усилком со снятой схемой защиты. В моем оригинальном усилителе не было схемы защиты, и у меня никогда не было с ней проблем.

PDF Образец фольги печатной платы и шаблон для сверления радиаторов.Печатная плата имеет размеры 4 на 4,4 дюйма. Есть макеты как для припоя, так и для компонентов платы. В шаблоне для сверления радиаторов есть отверстия для силовых транзисторов и диодов смещения. Убедитесь, что макет и шаблон распечатаны с правильным размером! Вы делаете это, проверяя, что линия внизу страницы имеет размер шесть дюймов. В противном случае вам придется изменить настройки печати для Adobe Reader. Не используйте макет платы или шаблон сверла для радиатора, если он не печатается до нужного размера! Спасибо Дамиру Арбуле за очистку некоторых артефактов принтера, которые были на моем первоначальном макете, и за создание макета для печатной стороны платы.

Расположение деталей на печатной плате с медными дорожками под платой.

Расположение деталей на печатной плате с не показанными медными дорожками под платой.

Показано цветовое расположение деталей на печатной плате с медными дорожками под платой. Спасибо за это производителю усилителей Тодду Джонсону!

Я использовал программу DOS под названием Tango, чтобы разложить печатную плату усилителя. Макет Tango и созданные им файлы Gerber находятся в этой заархивированной папке.Щелкните ссылку и сохраните папку на свой компьютер. Я собираюсь проверить, все ли файлы находятся в каталоге, и добавить недостающие, если я смогу их найти.


Вот слайд-шоу Powerpoint, присланное мне Брэдли Коппелем и Джеффом Стаутом. Брэдли — EE, а Джефф — ME. На нем показана конструкция двух 5-канальных усилителей, которые они построили. Это одни из самых красивых усилителей, которые я когда-либо видел. Вот фотография готовой передней панели усилителя Брэдли.

Источники запчастей и цены, подготовленные студентами Я уверен, что многие из этих цен устарели. Например, MCM почти утроила стоимость своих транзисторов.

Посмотрите здесь изображение усилителя студента Аллена Робинсона.

Посмотрите здесь изображение усилителя студента Дэна Леверетта.

Джон Митчелл получил печатные платы усилителя в сентябре 2004 года. В апреле 2005 года он прислал мне фотографии своей незавершенной работы. Он сказал, что это его первый проект в области электроники и над ним много работы.Он строит свой усилитель на алюминиевых пластинах и устанавливает его внутри коммерческого шасси. Здесь вы можете увидеть фотографии его усилителя.

Посмотреть концепцию усилителя, разработанную Карлом-Фредриком Густавсеном, можно здесь.

Страница усилителя Дерека Бимера. Дерек находится в районе Торонто.

Страница усилителя Класа Мальмана. Клас живет в Швеции.

Двухствольный усилитель Страница

Страница загрузки Грега — множество бесплатных программ для проектов в области электроники.


У меня есть печатные платы для усилителя, изготовленные местным производителем печатных плат.Они предварительно просверлены для правильного сечения проводов и имеют паяльную маску для предотвращения образования перемычек между дорожками. Это Верс. 4.5, на которых расстояние между двумя резисторами увеличено на 0,1 дюйма по сравнению с версией Vers. 4.4 доски. Если вы хотите получить информацию об этом, со мной можно связаться по телефону

.

Пожалуйста, укажите «Low-TIM PCB» в заголовке любого электронного письма, которое вы отправляете мне. Я получаю так много спама и писем от нашей школы, что иногда просто не вижу запросов о печатных платах усилителя, прежде чем мое электронное письмо будет удалено.Прошу прощения, если на какой-либо из ваших запросов не будет дан ответ вовремя.

Я не рекомендую вам делать печатные платы, если у вас нет опыта в этом. Здесь можно найти источник материалов для изготовления собственных печатных схем. Мне сказали, что их продукт «Press and Peel Blue» (а не тот влажный материал, который они продают) можно использовать для успешного изготовления досок со следами толщиной всего 0,01 дюйма. Наименьшие дорожки на схеме усилителя имеют ширину 0,03 дюйма. Продукт PnP Blue — это, по сути, носитель для переноса, который позволяет переносить изображение тонером с лазерного принтера непосредственно на голую плату, покрытую медью, а затем протравливать ее с помощью FeCl 3 (хлорид железа).Это неприятный материал, и его не следует выбрасывать в канализацию.

После протравливания платы медь следует очистить стальной ватой, слегка покрыть припоем, а затем «залудить» паяльником и канифольным припоем сердечника. Не используйте коммерческий раствор для лужения, в который вы окунаете доску. Паять луженую плату одним из этих продуктов практически невозможно, потому что они очень быстро корродируют. Когда вы просверливаете доску, вы должны использовать сверло подходящего размера для подушек.Диаметры отверстий на моих платах: маленькие колодки — 0,032 дюйма, средние колодки — 0,040 дюйма, большие колодки — 0,059 дюйма, монтажные отверстия — 0,125 дюйма. Если вы не используете острое сверло, вы можете оторвать подушечки от доски при сверлении.

Схема усилителя

LSR&D и Electronics One.

Дом


Эта страница не является публикацией Технологического института Джорджии, и Технологический институт Джорджии не редактировал и не проверял ее содержание.Автор этой страницы несет полную ответственность за содержание.

Simple Class A Amplifier

Simple Class A Усилитель
The Audio Pages
Elliott Sound Products Простой усилитель класса A

На основе оригинальной статьи Джона Линсли-Гуда


Основной индекс
Указатель статей
Указатель сайта усилителя класса A

Авторские права на эту статью являются собственностью Mr.Linsley Hood и Electronics World (ранее Wireless World). Он перепечатан здесь как услуга для читателей, и ESP не претендует на какие-либо права интеллектуальной собственности, за исключением редакционных комментариев. Он воспроизводится с использованием оригинального текста (или того количества, которое мне удалось получить), а описания принадлежат автору (за исключением примечаний редактора).

Следует отметить, что статья была первоначально опубликована где-то в 1969 году, и что транзисторы в настоящее время устарели. Большая часть описательного текста больше не подходит для новых разработок, и комментарии по усилителям класса AB могут быть неприменимы сегодня.

Оригинальные статьи Джона Линсли Гуда и другие материалы можно найти на сайте усилителя класса A (TCAAS).


Простой усилитель класса A

Конструкция 10 Вт, дающая субъективно лучшие результаты, чем транзисторные усилители класса B

от J. L. Linsley Hood, M.I.E.E.

* Примечания редактора Рода Эллиотта

За последние несколько лет был опубликован ряд отличных разработок домашних усилителей звука.Однако некоторые из этих конструкций в настоящее время устаревают из-за изменений в доступности компонентов, а другие предназначены для обеспечения уровней выходной мощности, превышающих требования обычной гостиной. Кроме того, большинство дизайнов имели тенденцию быть довольно сложными.

В данных обстоятельствах казалось целесообразным подумать о том, насколько простой может быть дизайн, который обеспечит адекватную выходную мощность вместе со стандартом характеристик, который не вызывает никаких нареканий, и это исследование привело к созданию настоящего дизайна.


Выходная мощность и искажения

Ввиду огромной популярности лампового усилителя Mullard «5-10» оказалось, что выходная мощность 10 Вт будет достаточной для нормального использования; действительно, когда два таких усилителя используются в качестве стереопары, общий вывод звука при полной мощности может быть весьма удивительным при использовании достаточно чувствительных динамиков.

* Для сегодняшних ораторов и ожиданий это явно не так. Однако 10 Вт, вероятно, будет достаточно для твитеров в триампированной системе, и это причина публикации данной схемы.

Первоначальные стандарты гармонических искажений для звука были установлены Д. Т. Уильямсоном в серии статей, опубликованных в Wireless World в 1947 и 1949 годах; и предложенный им стандарт для общего гармонического искажения менее 0,1% при полной номинальной выходной мощности был общепринятым в качестве целевого показателя для высококачественных усилителей мощности звука. Поскольку основная проблема в конструкции ламповых усилителей звука заключается в трудности получения адекватных характеристик выходного трансформатора, и поскольку современные методы транзисторных схем позволяют проектировать усилители мощности без выходных трансформаторов, казалось возможным стремиться к несколько более высокому стандарту. , 0.Общий коэффициент гармонических искажений 05% при полной выходной мощности в диапазоне 30 Гц — 20 кГц. Это также означает, что выходная мощность будет постоянной в этом диапазоне частот.


Схема

Первой известной автору схемой усилителя, в которой использовалась конструкция бестрансформаторного транзистора для получения стандарта характеристик, приближающегося к характеристикам усилителя «Вильямсон», была схема, опубликованная в Wireless World в 1961 году Тоби и Динсдейлом. В нем использовался выходной каскад класса B с последовательно соединенными транзисторами с квазикомплементарной симметрией.Последующие высококачественные транзисторные усилители мощности в основном следовали принципам конструкции, изложенным в этой статье.

Основным преимуществом усилителей этого типа является то, что нормальное статическое рассеивание мощности очень низкое, а общая эффективность преобразования мощности высока. К сожалению, есть также некоторые неотъемлемые недостатки из-за внутреннего несходства в отклике двух половин двухтактной пары (если комплементарные транзисторы используются в асимметричной схеме) вместе с некоторым перекрестным искажением из-за I c / V b характеристики.Многое было сделано, особенно Бейли, чтобы свести к минимуму последнее.

Дополнительной характеристикой выходного каскада класса B является то, что потребность в токе выходных транзисторов увеличивается вместе с выходным сигналом, и это может снизить выходное напряжение и ухудшить сглаживание источника питания, если это не спроектировано должным образом. Кроме того, из-за увеличения тока возбуждения с выходной мощностью возможна переходная перегрузка, которая переводит выходные транзисторы в состояние теплового разгона, особенно при реактивных нагрузках, если не используется подходящая схема защиты.Эти требования объединились, чтобы увеличить сложность схемы, и хорошо спроектированный усилитель мощности класса B с низким уровнем искажений больше не является простой или недорогой конструкцией.

* Термический пробой, о котором идет речь, теперь известен как вторичный пробой, когда транзистор страдает от локального нагрева на кремниевый кристалл. Этот эффект очень быстр и может привести к почти мгновенному разрушению транзистора. Это одна из причин того, что полевые МОП-транзисторы предпочитают многие разработчики усилителей.

Альтернативный подход к конструкции транзисторного усилителя мощности, сочетающий хорошие характеристики с простой конструкцией, заключается в использовании выходных транзисторов в конфигурации класса А. Это позволяет избежать проблем асимметрии в квазикомплементарных схемах, теплового разгона при переходной перегрузке, перекрестных искажений и зависимых от сигнала изменений в потребляемом токе источника питания. Однако он менее эффективен, чем схема класса B, и выходные транзисторы должны быть установлены на больших радиаторах.

Базовая конструкция класса A состоит из одного транзистора с подходящей коллекторной нагрузкой. использование резистора, как на рис. 1 (а), было бы практическим решением, но наилучший КПД преобразования мощности будет около 12%. Дроссель НН, как показано на рис. 1 (b), даст гораздо больший КПД, но правильно спроектированный компонент будет громоздким и дорогим и лишит многих преимуществ бестрансформаторной конструкции. Использование второго аналогичного транзистора в качестве нагрузки коллектора, как показано на рис.1 (c), было бы более удобным с точки зрения размера и стоимости, и позволило бы эффективно управлять нагрузкой в ​​двухтактном режиме, если бы входы из двух транзисторов были подходящей величины и противоположны по фазе.Это требование может быть выполнено, если транзистор драйвера подключен, как показано на рис. 2.

Этот метод подключения также отвечает одному из наиболее важных требований к усилителю с низким уровнем искажений: — что основная линейность усилителя должна быть хорошей даже при отсутствии обратной связи. Этому способствует несколько факторов. Нелинейность Ic / Vb характеристик выходных транзисторов имеет тенденцию к устранению, потому что в течение той части цикла, в которой один транзистор приближается к отсечке, другой полностью включен.Существует мера внутренней обратной связи вокруг контура Tr1 Tr2 Tr3 из-за влияния, которое характеристики базового импеданса Tr1 оказывают на выходной ток Tr3. Кроме того, задающий транзистор Tr3, который должен обеспечивать большой размах напряжения, работает в условиях, благоприятствующих низким гармоническим искажениям: — низкое выходное сопротивление нагрузки, высокое входное сопротивление.

* Потенциально стоящим усовершенствованием этой схемы является добавление резистора 0,1 Ом в цепь эмиттера Tr1.Этот применяет локальную обратную связь ко всему каскаду усиления, обеспечивая значительное уменьшение искажений. Если используется, это должен быть 5-ваттный провод с обмоткой тип для обработки тока.

* Верхний транзистор (Tr2) работает как источник тока, выходной ток которого модулируется. Это позволяет схеме работают при примерно половине тока покоя, который потребовался бы, если бы модуляция не применялась. Необходимо выбрать значения для R1 и R2, на основе усиления Тр2.Для источника питания 40 В, если Tr2 должен иметь усиление 50 при 1 А, тогда …

(R1 + R2) = 20 В / 20 мА (базовый ток) = 1000 Ом.

Одна проблема с этим подходом заключается в том, что ток, обеспечиваемый Tr2, будет изменяться в зависимости от температуры. Читатели, желающие поэкспериментировать с этим Схема должна гарантировать, что ток проверяется при нормальной рабочей температуре (т.е.ГОРЯЧЕЙ). В схеме нет механизма для предотвращения теплового разгона, за исключением использования радиатора подходящего размера. В какой-то момент схема должна стабилизировать ток покоя.Если это так нет (а ток продолжает расти), значит радиатор маловат. Чтобы обеспечить срок службы транзисторов, они не должны работают при температуре выше 50 ° C, что в нормальных условиях должно быть вполне достижимым. Поскольку каждый транзистор работает на (или около) 25 Вт, радиатор каждого транзистора должен иметь теплоемкость около 1 ° C / Вт. Радиатор лучше (то есть большего размера) совершенно не годится вреда, и обеспечит защиту от теплового разгона.

Есть и более новая версия этого усилителя, но я не планирую ее переиздавать.Больше можно найти на Сайт усилителя класса A (TCAAS).

Коэффициент усиления разомкнутой цепи схемы составляет приблизительно 600 с типичными транзисторами. Коэффициент усиления замкнутого контура определяется на частотах, достаточно высоких для того, чтобы импеданс C3 был небольшим по сравнению с R4, соотношением (R3 + R4) / R4. Для значений, указанных на рис. 3, это 13. Это дает коэффициент обратной связи около 160 миллиом.

Поскольку схема имеет единичное усиление на постоянном токе, из-за включения C3 в контур обратной связи выходное напряжение Ve поддерживается на том же уровне, что и база Tr4, плюс потенциал эмиттера базы Tr4 и падение потенциала вдоль R3 из-за эмиттерного тока этого транзистора.Поскольку выходной транзистор Tr1 будет включать столько тока, сколько необходимо для снижения Ve до этого значения, резистор R2, который вместе с R1 регулирует ток коллектора Tr2, можно использовать для установки статического тока выходных каскадов усилителя. . Также будет очевидно, что Ve можно установить на любое желаемое значение небольшими корректировками R5 и R6. Оптимальная производительность будет достигнута, когда оно будет равно половине напряжения питания. (Полвольта или около того в любом случае будет иметь лишь небольшое различие для максимальной достижимой выходной мощности и других характеристик этого усилителя, поэтому нет необходимости в большой точности при настройке.)

* Не упоминается назначение C1 (вместе с R1 и R2). Этот конденсатор обеспечивает «начальную загрузку», которая пытается поддерживать постоянное напряжение на R2. Если напряжение на резисторе остается постоянным, значит, ток через резистор должен также остаются постоянными. Если значение C1 слишком мало, исходя из самого низкого значения, производительность этой схемы будет сильно снижена. частота срабатывания и параллельное значение R1 и R2. Для работы до 20 Гц (при условии, что R1 + R2 = 1000 Ом) конденсатор должен быть не менее 220 мкФ.

Аналогичным образом, реактивное сопротивление C1 должно быть низким по отношению к импедансу динамика (предпочтительно менее 1/2 импеданса динамика при самом низком интересующая частота — предполагается 20 Гц). Это примерно 2000 мкФ. Рекомендуется рабочее напряжение не менее 50В для всех электролитические конденсаторы, а также для оптимальной ВЧ. производительность, полиэстер емкостью 1 мкФ может использоваться параллельно с каждым электроприводом. По моему опыту это не нужен, но многие не согласятся, поэтому, если хотите, добавьте.

Повсюду используются кремниевые планарные транзисторы

, что обеспечивает хорошую термическую стабильность и низкий уровень шума.Кроме того, поскольку нет необходимости в дополнительной симметрии, все силовые каскады могут использовать транзисторы n-p-n, которые в кремнии обеспечивают лучшую производительность и низкую стоимость. Общая производительность при выходной мощности 10 Вт или на любом более низком уровне больше, чем соответствует стандартам, установленным Williamson. Графики выходной мощности и коэффициента усиления / частоты показаны на рис. 4 и 5, а соотношение между выходной мощностью и полным гармоническим искажением показано на рис. 6. Поскольку усилитель представляет собой прямую схему класса A, искажение линейно уменьшается с увеличением выходного напряжения.(Это не обязательно будет иметь место в системе класса B, если присутствует какое-либо значительное количество перекрестных искажений.) Анализ компонентов искажения на уровнях порядка 0,05% затруднен, но кажется, что остаточное искажение ниже Уровень, на котором начинается отсечение, — это преимущественно вторая гармоника.


Стабильность, выходная мощность и сопротивление нагрузки Кремниевые планарные NPN-транзисторы

в целом имеют отличные высокочастотные характеристики, что способствует очень хорошей стабильности усилителя при реактивных нагрузках.Автор еще не нашел комбинацию L и C, которая делает систему нестабильной, хотя система легко станет колебательной с индуктивной нагрузкой, если R3 шунтируется небольшим конденсатором, чтобы вызвать спад на высоких частотах.

Схема, показанная на рис. 3, может использоваться, с очень небольшими изменениями в значениях компонентов, для управления импедансом нагрузки в диапазоне 3-15 Ом. Однако выбранная выходная мощность представлена ​​различным соотношением тока / напряжения в каждом случае, и поэтому ток через выходные транзисторы и размах выходного напряжения будут разными.Размах пикового напряжения и средний выходной ток можно довольно просто вычислить из хорошо известного соотношения W = I 2 R и V = IR, где символы имеют свое обычное значение. (однако следует помнить, что расчет выходной мощности основан на среднеквадратичных значениях тока и напряжения, что их необходимо умножить на 1,41, чтобы получить пиковые значения, и что измеренный размах напряжения представляет собой размах напряжения от пика до пика, который вдвое больше пикового значения.)

Когда эти расчеты были произведены, размах напряжения от пика до пика для мощности 10 Вт на нагрузке 15 Ом оказался равным 34.8 вольт. Поскольку два выходных транзистора имеют нижнее напряжение около 0,6 вольт каждый, источник питания должен обеспечивать минимум 36 вольт для обеспечения этого выхода. Для нагрузок 8 и 3 Ом минимальное значение h.t. напряжение в сети должно быть 27 В и 17 В соответственно. Необходимые минимальные токи — 0,9, 1,2 и 2,0 ампер. Предлагаемые значения компонентов для работы с этими импедансами нагрузки показаны в таблице 1. C3 и C1 вместе влияют на напряжение и спад мощности на низких звуковых частотах, желательно, чем показано на фиг.4 и 5.

Поскольку соответствующие напряжения питания и выходные токи приводят к рассеянию порядка 17 Вт на каждом выходном транзисторе, и поскольку нежелательно (для долговечности компонентов) допускать высокие рабочие температуры, для каждого транзистора должна быть предусмотрена соответствующая площадь радиатора. Предлагается пара отдельно установленных радиаторов с оребрением 125 мм на 100 мм (5 дюймов на 4 дюйма). К сожалению, это штраф, который должен быть уплачен за операцию класса А.Для источников питания выше 30 В Tr1 и Tr2 должны иметь значение Mj481s, а Tr3 — 2n1613.

Если выходное сопротивление предусилителя превышает несколько тысяч Ом, входной каскад усилителя модифицируется, чтобы включить простой ф.э.т. Схема повторителя источника, показанная на рис. 8. Это увеличивает гармонические искажения примерно до 0,12% и, следовательно, (теоретически) является менее привлекательным решением, чем лучший предварительный усилитель.

Высокочастотный спад может быть получен, если необходимо, подключив небольшой конденсатор между затвором f.e.t и отрицательная (земная) линия.


Подходящие транзисторы

Было проведено несколько экспериментов, чтобы определить, в какой степени на характеристики схемы влияют тип и коэффициент усиления по току используемых транзисторов. Как и ожидалось, лучшая производительность была получена при использовании транзисторов с высоким коэффициентом усиления и когда в выходном каскаде использовалась согласованная пара. Неизвестно никакой адекватной замены для типа 2N697 / 2N1613, используемого в каскаде драйвера, но примеры этого типа транзистора от трех разных производителей использовались с явно идентичными результатами.Аналогичным образом, использование альтернативных типов входных транзисторов не привело к заметным изменениям производительности, и Texas Instruments 2N4058 полностью взаимозаменяема с Motorola 2N3906, использованной в прототипе.

Наиболее заметные изменения в производительности были обнаружены в характеристиках усиления по току пары выходных транзисторов, и для минимально возможных искажений с любой парой напряжение в точке подачи от громкоговорителя должно быть отрегулировано так, чтобы оно находилось в пределах 0,25 В. половины потенциала линии питания.

В этих экспериментах использовались транзисторы Motorola MJ480 / 481, за одним исключением, в котором были опробованы устройства Texas 2S034. Основной вывод, который можно сделать из этого, заключается в том, что тип используемого транзистора может не иметь большого значения, но что если есть различия в текущих коэффициентах усиления выходных транзисторов, необходимо использовать устройство с более высоким коэффициентом усиления. в позиции Tr1.

Когда компоненты искажения были обнаружены до начала ограничения формы сигнала, они почти полностью были вызваны присутствием вторых гармоник.


Примечания по конструкции

Усилитель

Компоненты, необходимые для пары стереоусилителей мощностью 10 + 10 Вт, могут быть удобно собраны на стандартном «Lektrokit» 4 «X 4,75» s.r.b.p. штыревой плате с четырьмя силовыми транзисторами, установленными на внешних радиаторах. Если не указано иное, значения компонентов не являются особо критическими, и резисторы с допуском 10%, безусловно, могут использоваться без вреда для здоровья. Однако самый низкий уровень шума будет достигнут при использовании компонентов хорошего качества и резисторов из углеродной пленки или оксида металла.

* Следует использовать резисторы с металлической пленкой, так как они превосходят углеродные пленочные по всем параметрам. Это обычно доступен только с допуском 1% или выше, что не вызовет никаких проблем.

Блок питания

Предлагаемая форма блока питания показана на рис. 9 (а). Поскольку потребность в токе усилителя по существу постоянна, может использоваться схема последовательного транзистора сглаживания, в которой выходное напряжение источника питания может регулироваться путем выбора входного тока базы, обеспечиваемого эмиттерным повторителем Tr2 и потенциометром VR1.При значениях емкости накопительного конденсатора, приведенных в таблице 3, уровень пульсаций будет меньше 10 мВ при номинальном выходном токе, при условии, что коэффициент усиления по току последовательного транзистора больше 40. Для выходных токов до 2,5 А последовательно Указанные транзисторы будут подходящими при условии, что они установлены на радиаторах, соответствующих их нагрузке.

Однако при текущих уровнях, необходимых для работы 3-омной версии усилителя в качестве стереопары, одного MJ480 больше не будет достаточно, и необходимо использовать более подходящий последовательный транзистор, такой как Mullard BDY20, например, с 2N1711 в качестве Tr2 или с параллельным подключением, как показано на рис.9 (б).

Суммарное сопротивление в «первичной» цепи выпрямителя, включая вторичную обмотку трансформатора, должно быть не менее 0,25 Ом. Когда источник питания, с усилителем или без него, должен использоваться с ВЧ-сигналом. блока усилителя-тюнера может потребоваться добавить конденсатор 0,25 мкФ (160 В) во вторичные обмотки T1 для предотвращения переходного излучения. Указанные выпрямительные диоды представляют собой герметизированные мосты International Rectifier.

* Этот источник питания не является регулируемым, а представляет собой простой умножитель емкости.Для более полного описания лучшей схемы см. Фильтр источника питания умножителя емкости на этих страницах.

Ограничение тока
* Хотя в исходной статье об этом не упоминалось (и мне удалось на время «потерять» файл схемы), текущий ограничитель был включен. Это гарантирует, что ток через устройства вывода не превысит заданное значение, хотя я считаю, что концепция ошибочна и имеет ограниченную ценность в этом общем дизайне.

Схема выше показывает способ подключения ограничителя тока. Он не стабилизирует ток покоя (без сигнала), а только способен гарантировать, что абсолютный максимальный ток не превышает значения, определяемого потенциометром 100 Ом. Чтобы быть полезным, ток необходим стабилизатор, который обеспечит постоянство рабочего тока в режиме отсутствия сигнала независимо от температуры или напряжения питания. вариации. Информация для достижения этой цели не предоставляется.

Дополнительные примечания

Эта статья (с редакционными примечаниями) перепечатывается в качестве услуги для читателей, которым напоминаются законы об авторском праве, которые могут ограничивать права читателей на воспроизведение, коммерческое производство и т. Д. Представленная информация не предназначена для использования в качестве руководства по строительству, а предназначена, прежде всего, для представления интереса и может служить отправной точкой для других проектировщиков.

Первоначальному изделию уже много лет, и некоторые из упомянутых типов транзисторов заменены значительно лучшими конструкциями.Я оставляю читателям экспериментировать с типами устройств. Хотя большая часть дизайна по-прежнему актуальна для нового дизайна, я думаю, что этого усилителя может не хватать по сравнению с более поздними тенденциями дизайна. В частности, система смещения нестабильна с температурой, и дрейф постоянного тока будет очевиден. Кроме того, коэффициент усиления разомкнутого контура очень низкий, поэтому обратная связь намного меньше, чем хотелось бы (хотя многие сочтут это хорошо!). Как упоминалось выше, дополнительная локальная обратная связь (0.Резистор 1 Ом в эмиттере Tr1) может уменьшить искажения разомкнутого контура, но еще больше снижает коэффициент усиления. Я предлагаю поэкспериментировать (пока я провел лишь несколько компьютерных симуляций) и буду признателен за отзывы всех, кто попробует эту схему.

Я бы также предположил, что усилитель мощности с одним источником питания на самом деле не является предложением для новых разработок (хотя DoZ использует тот же принцип), и биполярный (+/-) источник питания может быть предпочтительнее. В этом случае стабилизация постоянного тока становится серьезной проблемой, поскольку небольшие напряжения смещения постоянного тока могут оказаться катастрофой, в частности, для высокочастотных динамиков.

Схемы невысокого качества, но являются оригиналами с исходной WWW-страницы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
