Преобразователь 12 в 24 схема: Простой преобразователь 24/12В 5A

Содержание

Преобразователь 24/12 своими руками | КОНВЕРТОР™

Принципиальная схема понижающего преобразователя напряжения 24 на 12-5В номинальным током 10А.

Представленная схема низковольтного DC-DC преобразователя 24/12-5 В., представляет собою импульсный преобразователь с регулировкой напряжения на выходе от 5В. до 15В с защитой от перенапряжения, по току и неправильной полярности на входе. Данная схема разработана* главным инженер-конструктором Конвертор™, проверена на практике и является рабочей. Схема достаточно проста и практически любой радиолюбитель сможет собрать данный преобразователь, и подключить 5-ти или 12-ти вольтовое оборудование к 24-вольтой бортовой сети транспорта. Обычно напряжение 5В используют для подключения зарядки для смартфона или видеорегистратора и дополнительных аксессуаров, а выходное напряжение 12В. позволяет подключить большинство автомобильного оборудования, к примеру сигнализацию.

Следует учитывать, что номинальный ток данного преобразователя напряжения на выходе составляет 10А, а максимальный ток 15А.

Соответственно

не следует подключать оборудование с током потребления выше указанных  параметров.

Диапазон входного напряжения составляет 18-32В., что позволяет применить преобразователь для любого коммерческого автомобильного и большинства водного транспорта. Защита от перенапряжения срабатывает при 15В., которая пресекает превышение напряжения и обеспечивает сохранность подключенного оборудования. На входе расположен плавкий предохранитель номиналом 10А, который обеспечивает защиту от превышения по току, а от неправильной полярности – диод VD4 (см.схему).

Дроссель намотан на кольцевом сердечнике на основе распыленного железа внешним диаметром 33 мм., с магнитной проницаемостью 100 мкГн и содержит 30 витков медного провода диаметром 1,5 мм. Для увеличения тока полевой транзистор и диод шоттки крепятся на радиаторе либо вместо радиатора используется корпус из рифленого алюминиевого профиля с утолщенными стенками.

Чтобы получить список электронных элементов, необходимо поставить отметку “мне нравится” и подписаться на наши страницы в facebook и instagram, далее поделится ссылкой на эту статью в своем профиле, затем ссылку на пост об этой статье в социальных сетях необходимо отправить через контактную форму.

Предупреждение! *Копирование и перепечатка данной статьи (принципиальная схема преобразователя 24/12-5. далее – схема) запрещена. Данная схема предназначена для частного и любительского применения. Любое частичное или полное использование авторской схемы в коммерческих целях запрещено согласно законов прав интеллектуальной собственности и действующим законодательством Украины.

Категории:24-12 Без рубрики

Как из 12 вольт получить 24 вольта

Преобразователь напряжения пригодиться во многих случаях. Во-первых, этот прибор пригодится для получения напряжения 28 В, при питании коммутатора ADC гигабайтного Интернета, а также при подключении блока Macintosh G4s от стандартного блока питания компьютера ATX. Да ещё есть много случаев, когда вам пригодится отличное от стандартного напряжение.

Возможно даже вам потребуется подключить электрооборудование на 12 В к сети туристического прицепа или мотоцикла на 6 В. Также вы можете применить преобразователь для питания компьютерного кулера от 24 В, когда недостаточно обычной скорости вращения вентилятора от 12 В.

В каких случаях нужно повысить скорость вращения кулера, вы можете узнать из других статей. Особенно нелишне будет прочесть рассказ о том, как собрать самодельный, мощный обогреватель для автомобиля.

Предложенная схема преобразователя напряжения используется для питания флуоресцентной лампы в планшетном сканнере.

Пояснения к схеме.

Трансформатор необходимо собрать на ферритовом сердечнике. Преобразователь отлично будет работать на тороидальном сердечнике диаметром 30 мм, который похож на миниатюрный пончик. Если использовать броневой ферритовый магнитопровод, то преобразователь будет работать тоже. К тому же, состоящий из двух Ш-образных половинок сердечник легче найти, и наматывать проволоку на него легче. Броневой ферритовый магнитопровод можно найти, например: в поломанном компьютерном блоке питания, в цоколе сгоревшей компактной люминесцентной лампы (КЛЛ или экономлампе).

Обмоточной проволоки на сердечник трансформатора придётся мотать совсем не много, поэтому витки можно намотать даже тонким проводом в поливиниловой изоляции.

Первичная обмотка повышающего трансформатора состоит всего лишь из 4 витков, две вторичные обмотки наматываются из 13 витков каждая.

Не ошибитесь, и соберите трансформатор правильно. Первичная обмотка наматывается в противоположном направлении, чем вторичные обмотки, которые намотаны в одном направлении. Начало одной вторичной обмотки соединено с концом другой. На схеме, точками возле «спиралек», обозначены начала обмоток трансформатора.

Транзисторы нужны для ключей преобразователя биполярные. Так как, для выше названных целей применения нашего преобразователя, ток на выходе не может превысить 500 мА, то можно использовать распространённые транзисторы: 2N3904, 2N4401, PN2222, MPS2222, C945, NTE123AP. Если вы собираетесь запустить от преобразователя плазменный монитор, тогда нужно взять два транзистора помощнее, такие как D965, которые устанавливаются в фотовспышку фотоаппарата. Если же вам нужно подключить к преобразователю нагрузку мощностью более 5 А, тогда устанавливайте ключи на составных транзисторах, например TIP120 или TIP3055.

Но тогда не забудьте поменять диоды в схеме, на такие которые выдержат токи свыше 10 А, а сами транзисторы уже понадобиться закрепить на радиаторы.

Диоды устанавливайте не любые, которые найдёте, а те которые могут закрываться при обратной полярности тока за время 35 наносекунд, и меньше. Отлично, по этому показателю, для преобразователя подходят диоды 1N914 и 1N4148, но они выдерживают прямой ток не более 4 А. При подключении к преобразователю нагрузки более низкоомной, чем кулер, нужно поставить выпрямители SUF30J, UF510, UF540, которые могут работать при токах 15 – 20 А.

Конденсаторы можно выбрать с изоляционной обкладкой, как из полиэстера, так и из полипропилена. Конденсаторы на 100 пФ и 470 пФ не электролитические, а неполярные, они нужны для фильтрации высоких частот. Конденсатор на выходе, имеющий ёмкость 1,5 мФ, является электролитическим. По напряжению конденсаторы выбирайте в два раза больше, того напряжения, что действует в цепи.

Катушка нужна на величину индуктивности около 1 мГн.

Таких катушек полно в радио- и телеаппаратуре, а также в тех же экономлампах.

Резисторы обязательно выбирайте по мощности с запасом. Оптимально для данной схемы подходят резисторы по 0,5 Вт. При увеличении выходного напряжения вдвое, необходимо также и сопротивление резисторов увеличивать вдвое.

Как ранее упоминалось, приведённая схема в первую очередь предназначена для питания компьютерного вентилятора завышенным вдвое входным напряжением. А вы можете, изменив соотношение витков на трансформаторе, изменять входное напряжение и в других пределах. В этом вам поможет умная голова, и умелые руки.

Преобразователи напряжения (инверторы) 12/24 В в 220 В.

Мощность от 100 до 1000Вт.
Собственное производство. Гарантия на инверторы 5 лет.

Преобразователи напряжения 12 в 24В и 24 в 12В

Для таких случаев мы предлагаем преобразователь напряжения ПН12/24-150 , обеспечивающий получение стабилизированного напряжения 24В от автомобильного аккумулятора 12В.

Этот преобразователь имеет номинальную выходную мощность 100Вт (выходной ток 4,2А) и максимальную 150Вт (выходной ток 6,3А). Подробное описание и электрическую схему преобразователя ПН12/24-150 смотрите на нашем сайте radio-nn.ru

Также мы предлагаем универсальные преобразователи ПН12/24/220 - 400 и ПН24/12/220-400, имеющие два выходных напряжения: постоянное 12В (24В) и переменное 220В 50Гц. Эти преобразователи построены на базе выпускаемых нашим предприятием преобразователей напряжения ПН12/220-400 и ПН24/220-400. При сохранении своей основной функции, получения переменного напряжения 220В, в преобразователь добавляется дополнительный выход постоянного напряжения 12В (24В). Мощность нагрузки по дополнительному выходу равна номинальной мощности преобразователя. Естественно, что суммарная мощность при работе обоих выходов не должна превышать номинальную.

Рассмотрим схему получения в преобразователе дополнительных выходных напряжений. Наиболее просто решается задача преобразования постоянного напряжения 12В в 24В.

Преобразователи напряжения 12В в 24В

Так как в подавляющем большинстве случаев 12-вольтовые инверторы построены по полумостовой схеме (см. раздел "Основные типы преобразователей напряжения "), то в этом случае достаточно заменить в выходном каскаде диоды FR207 на более мощные и увеличить емкость злектролитического конденсатора до 2000-4000 мкФ на напряжение 35-50В. Фрагмент электрической принципиальной схемы инвертора с этими элементами показан на рис.1.


Выходной каскад преобразователя напряжения ПН 12/200-300

Так как форма выходного сигнала преобразователя напряжения прямоугольная, то больших значений емкости не требуется. В качестве мощных выпрямительных диодов удобно использовать КД206, так как у них катод соединён с корпусом, и следовательно, их можно установить без изоляции на радиаторы мощных выходных транзисторов. В зависимости от требуемого максимального тока по выходу 24В устанавливаются параллельно один или два диода в каждое плечо мостовой схемы. С целью снижения потерь можно использовать диоды Шоттки, например, SR510 (5А, 100В) или диодные сборки с общим катодом SB16100CT (16A 100В).

Преобразователи напряжения 24В в 12В

Для преобразования постоянного напряжения 24В в 12В в трансформаторе приходится делать дополнительную обмотку, напряжение с которой выпрямляется и фильтруется. Конечно, это не так удобно, как в предыдущем случае, поэтому иногда проще применить отдельный адаптер 24/12В. Такие устройства в большом ассортименте выпускаются промышленностью и достаточно дешевы. Строятся они по принципу линейного (параметрического) или импульсного источника питания. (Подробнее см. "

Недавно мы рассматривали устройство понижающее напряжение с 24 до 12 вольт, а теперь изучим повышающий преобразователь 12-24 В. Этот DC-DC преобразователь собран на основе специализированной микросхемы LM2585 производства Texas Instruments. Схема понадобилась для использования в авто (в частности для зарядки ноутбука на 20 В) и была выбрана за предельную простоту, требующую минимального числа внешних компонентов. Элемент переключения - транзистор, интегрирован внутрь регулятора, и способен выдерживать максимальный ток 3А и 60V напряжения. Частота переключения определяется параметрами внутреннего генератора и зафиксирована на 100 кГц. Дополнительные функции - схема плавного пуска, чтобы устранить скачки тока во время пуска и внутреннее ограничение тока. Поддержание точности выходного напряжения составляет 4% в зависимости от нагрузки. Схема преобразователя 12-24 В

Технические характеристики преобразователя

  • Vin 10-15V DC
  • Vout 24V
  • Iout 1А
  • частота 100 кГц
  • Вообще сама микросхема обладает более широким диапазоном напряжений и токов. Входное напряжение 4-40 В, выходное до 60 вольт, а предельный ток 3 ампера. Более подробно изучайте в даташите на LM2585.

    Входные конденсаторе и диоде должны располагаться достаточно близко к регулятору, чтобы свести к минимуму индуктивности. Элементы IC1, L1, D1, C1, C2, C5, C6 - основные части, используемые в преобразователе напряжения. Конденсатор С3 при монтаже должен располагаться как можно ближе к IC1. Конденсаторы выбирайте типа low ESR с низким сопротивлением постоянному току.

    При максимальной выходной мощности, заметна значительная выработка тепла, по этой причине микросхема монтируется непосредственно на общей земле платы. Графики работы инвертора

    Последний график показывает пульсации выходного напряжения и тока индуктивности. Мы видим, что пульсации выходного напряжения составляет около 0,6 Vpp и пиковый ток 2,4 А. Дроссель в конструкции использован на 5 A постоянного тока, поэтому он может легко выдержать такой ток и без особого нагрева катушки.

    Преобразователь напряжения 12 на 24 схема

       Это схема понижающего 24 вольта в 12 вольт, на ток 20А и мощность 400 Ватт DC-DC преобразователя. При необходимости снизить напряжение до стандартных 12В некоторые применяют обычный понижающий стабилизатор. Возможно это и оправдано, если надо подключить небольшую автомагнитолу, но когда устройство работает с токами десятки ампер — это не вариант. В схеме обычного линейного регулятора на 20А, возникнут огромные потери, и так делать совсем не рекомендуется. Преобразователь же имеет гораздо более высокую производительность.

    Принципиальная схема преобразователя 24-12В


       Характеристики инвертора 24-12:

    • Выходной ток: 20A на 12V (15A непрерывного и 30A мгновенного),
    • Входное напряжение: 18-30В постоянного тока,
    • Выходное напряжение: от 5 до 20В,
    • Рабочая Частота: 70kHz,
    • Эффективность: 95%,
    • Максимальная мощность 400 Вт,
    • Защита: 30А.

       Схема разработана с целью повышения производительности и максимальной простоты. Она может использоваться в различных устройствах, таких как солнечные батареи или просто снижения напряжения у 24-вольтовых транспортных средств. Микросхема 7812 обеспечивает фиксированное напряжение +12 в для питания драйвера IR2111, ШИМ-модуля и контроллера температуры.

    Принципиальная схема модуля генератора


       Модуль PWM генерирует колебания с широтно-импульсной модуляцией (ШИМ) на выходах S1, S2, этот сигнал пропорционален настоящего намерения в VSF точки выходной цепи (выходное напряжение источника) и запись модуля, эти точки находятся на положительной обратной связи модуля, определенное значение достигается путем изменения её значения резистором P1 в модуле PWM. Печатная плата — в архиве.

       Модуль контроля температуры отвечает за поддержание температуры усилителя на транзисторах MOSFET. Можно его не использовать вообще, а подать питания на кулер напрямую.

       Усилитель сигнала задающего генератора собран на драйвере для MOSFET — IR2111. ШИМ-колебания после смешения на диодах имеет результирующий сигнал — прямоугольную волну с фиксированной частотой 70kHz, ширина импульса от 0% до 98%. Далее выход прямоугольного сигнала усиливается каскадами на Т1, Т2, Т3, отфильтровается дросселем L2. После L2 он выпрямляется группой диодов D10 и D11 — это высокопроизводительные типа Шоттки, подходящие для применения в импульсных источниках питания. И, наконец, напряжение 12В фильтруется и стабилизируется двумя электролитическими конденсаторами С10, С11. В итоге напряжение питания получается очень стабильное.

       Недавно мы рассматривали устройство понижающее напряжение с 24 до 12 вольт, а теперь изучим повышающий преобразователь 12-24 В. Этот DC-DC преобразователь собран на основе специализированной микросхемы LM2585 производства Texas Instruments. Схема понадобилась для использования в авто (в частности для зарядки ноутбука на 20 В) и была выбрана за предельную простоту, требующую минимального числа внешних компонентов. Элемент переключения — транзистор, интегрирован внутрь регулятора, и способен выдерживать максимальный ток 3А и 60V напряжения. Частота переключения определяется параметрами внутреннего генератора и зафиксирована на 100 кГц. Дополнительные функции — схема плавного пуска, чтобы устранить скачки тока во время пуска и внутреннее ограничение тока. Поддержание точности выходного напряжения составляет 4% в зависимости от нагрузки.

    Схема преобразователя 12-24 В

    Плата печатная преобразователя 12-24

    Технические характеристики преобразователя

    • Vin 10-15V DC
    • Vout 24V
    • Iout 1А
    • частота 100 кГц

       Вообще сама микросхема обладает более широким диапазоном напряжений и токов. Входное напряжение 4-40 В, выходное до 60 вольт, а предельный ток 3 ампера. Более подробно изучайте в даташите на LM2585.

       Входные конденсаторе и диоде должны располагаться достаточно близко к регулятору, чтобы свести к минимуму индуктивности. Элементы IC1, L1, D1, C1, C2, C5, C6 — основные части, используемые в преобразователе напряжения. Конденсатор С3 при монтаже должен располагаться как можно ближе к IC1. Конденсаторы выбирайте типа low ESR с низким сопротивлением постоянному току.

       При максимальной выходной мощности, заметна значительная выработка тепла, по этой причине микросхема монтируется непосредственно на общей земле платы.

    Графики работы инвертора

       Последний график показывает пульсации выходного напряжения и тока индуктивности. Мы видим, что пульсации выходного напряжения составляет около 0,6 Vpp и пиковый ток 2,4 А. Дроссель в конструкции использован на 5 A постоянного тока, поэтому он может легко выдержать такой ток и без особого нагрева катушки.

    Нередко в автомобилях с бортовым напряжением 24 В требуется подключить тот или иной потребитель, рассчитанный на 12 В. При этом обычно КПД преобразователя особой роли  не играет, поскольку в дороге бортовая сеть питается от генератора, здесь гораздо важнее простота и надежность. Предлагаемый  адаптер содержит всего 4 детали и не требует особых знаний и навыков для повторения.

    Адаптер собран на интегральном стабилизаторе серии КР1880, предназначенном для работы в бортовой сети автомобиля, потому особых мер защиты от помех и высоковольтных выбросов принимать не понадобилось. Поскольку микросхема способна отдать в нагрузку ток 1 А, а рассеиваемая кристаллом мощность не должна превышать 15 Вт, в качестве усилителя тока используется мощный транзистор VT1.

     Если конструкция будет встраиваться в бортовую сеть «навечно», то от диода VD1 можно отказаться. Он служит для защиты устройства при переполюсовке (неправильном подключении к «+» и «-»). Единственный, пожалуй, недостаток подобной схемы – отсутствие защиты от короткого замыкания по выходу, но этот вопрос легко решается установкой в цепь питания предохранителя на 8-10 А.

    Микросхема и транзистор устанавливаются на общий радиатор через изолирующие прокладки, в качестве радиатора при стационарной установке могут служить массивные металлические детали кузова автомобиля.  При достаточных размерах радиатора (не менее 800 см2) ток, отдаваемый схемой в нагрузку, может достигать 5 А.

    Этот преобразователь напряжения отлично подойдет для включения компьютерного вентилятора от 24 В, когда нехватает стандартной скорости вращения от 12 вольт. Предложенная схема рассмотренная ниже позаимствована для питания УФ лампы в одном из сканнеров.

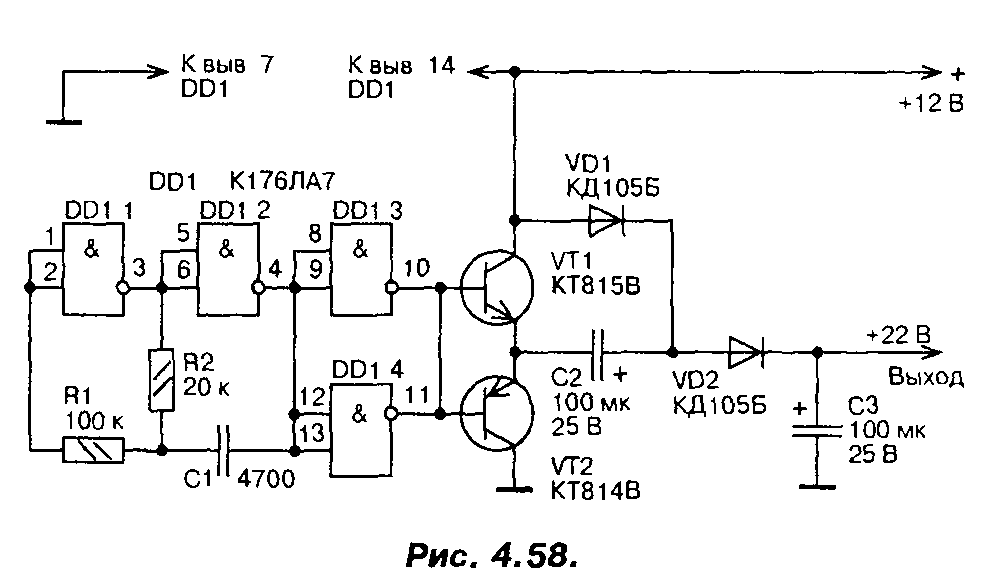

    Схема преобразователя постоянного напряжения с 12 до 24 Вольт

    Основным компонетом конструкции является трансформатор на ферритовом сердечнике диаметром 30 мм. Если в его конструкции взять броневой ферритовый магнитопровод, то схема будет работать гораздо лучше. Броневой ферритовый магнитопровод можно взять из старого блока питания персонального компьютера, или в схеме сгоревшей люминесцентной лампы.

    Медной проволоки на сердечник придётся потратить совсем чуток, причем витки можно намотать достаточно тонким проводом. Первичная обмотка состоит всего из четырех витков, две вторичные наматываются из 13 витков каждая. Первичная обмотка укладывается в противоположном направлении, по отношению к вторичным. Начало первой одной вторичной обмотки соединено с концом второй. На схеме, точками возле «спиралек», показаны начала обмоток.

    Так как, для наших задач, ток на выходе не превышает 500 мА, то можно применить биполярные транзисторы типа: 2N3904, 2N4401, PN2222, MPS2222, C945, NTE123AP. Если выходной ток нужен побольше, тогда нужно взять транзисторы помощнее, например D965, (Их можно позаимствовать из фотовспышки старого фотоаппарата). Если на выходе нужен ток выше 5 А, тогда следует использовать силовые ключи на составных транзисторах, допустим TIP120 или TIP3055. Но в этом случае диоды применяемые в схеме, должны быть рассчитаны на протекающий ток свыше 10 А, а сами ключи, рекомендуется разместить на радиаторы охлождения.

    Диоды в обычном исполнение подойдут любые, главное чтоб они могли запираться при обратной полярности тока за 35 наносекунд или быстрее. Можно взять диоды 1N914 и 1N4148, но учтите они рассчитаны на прямой ток не выше 4 А. При подключении к преобразователю напряжения низкоомной нагрузки, следует использовать выпрямители SUF30J, UF510, UF540, которые способны работать при больших токах 15 – 20 А.

    Конденсаторы выбираем любые с изоляционной обкладко. Емкости на 100 пФ и 470 пФобычные, применяются для фильтрации высоких частот. Конденсатор на выходе схемы, с номиналом емкости 1,5 мкФ электролитический. По напряжению емкости следует выбирать в два раза выше, действующего напряжения в схеме.

    Катушка индуктивности нужна на номинал около 1 мГн. Таких катушек очень много готовых в различной радиоаппаратуре.

    Резисторы берем с небольшим запасом по мощности. Оптимально для данной конструкции подойдут сопротивления по 0,5 Вт.

    Преобразователь напряжения с 12 до 24 Вольт на таймере NE555

    Этот DC-DC преобразователь подойдет тем, кому не важен большой ток на выходе. Т.к в данном исполнение на микросхеме NE555, на выходе всего 50 мА.

    Преобразователь напряжения МТЗ-80 / 82 / 1221: схема и подключение

    Ранее мы рассказали о функциях преобразователей напряжения тракторов МТЗ. Сегодня вы узнаете, чем отличаются при подключении преобразователи напряжения МТЗ 80, а также отличительные особенности устройств различных моделей.

    Мы рассмотрим самые популярные приборы – это ПН 14 и ПН 15.

    Преобразователи МТЗ 1221, 80, 82 – параметры ПН 15 А 12-24

    Устройство весит не более 0,5 кг. Рассчитано на использование при 10 до 80 градусов. Данную температуру нагрева не рекомендуется превышать. Помните, что, если прибор не работает, скорее всего подключение преобразователя напряжения МТЗ 80 выполнено с ошибкой.

    Проверьте схему соединения АКБ более тщательно.

    Современные приборы ПН 15 А 12-24 обычно устанавливаются в схемах электрооборудования для максимально быстрой зарядки аккумуляторов. Как правило, мотор машины запускается стартером. Здесь имеется напряжение в 12 Вольт.

    Максимальное потребление тока – также 12 Вольт. Если вы подключаете преобразователь напряжения МТЗ 80 модели ПН 15 А 12-24, помните, что прибор измеряет входящий ток при 13,5 В с силой 12 Ампер.

    Выходная сила в 8 Ампер наблюдается при 24 В.

    Преобразователь напряжения МТЗ ПН 14-28 В-8А – особенности

    Прибор ПН 14-28 В-8А применяется для быстрого заряда аккумулятора 24 Вольт. Имеет прочный корпус, изготовлен из самых надежных материалов. Весит около 0,5 кг. Для удобства монтажа и доставки имеет компактный размер.

    Коэффициент полезного действия – 88%. Если подключение преобразователя напряжения МТЗ 80 выполнено с ошибкой, или достигнуто превышение силы тока в 8 Ампер, прибор выключается автоматически.

    Также устройство не работает при коротком замыкании или превышении выходного напряжения.

    Как подключить преобразователь напряжения МТЗ 80?

    Ниже мы опубликуем фото схемы подключения ПН 14 (141).3759-РК.

    Однако не забывайте, что перед подключением устройства нужно ознакомится с рекомендациями производителя, а также изучить технические характеристики современного прибора.

    Источник: https://mtzrostov.ru/

    Рекомендуем: Пусковой двигатель пд 10

    191.3759-01 ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ МТЗ-1221 (14/28)

    Преобразователь напряжения (конвертер) – это устройство для изменения уровня тока, питающего электрооборудование. Среди различных направлений применения этих приборов – их использование в схемах электроснабжения транспортных средств, оснащенных устройствами с разным напряжением потребляемого тока.

    Все электрооборудование тракторов BELARUS, за исключением аккумуляторов, рассчитано на потребление безопасного для жизни и здоровья человека постоянного тока в 12 вольт и соединено по схеме, использующей в качестве одного из проводов металлические детали машины.

    Входящие в состав электрооборудования тракторов МТЗ конвертеры выполняют преобразование выдающего 12 вольт генератора машины в необходимые для зарядки аккумуляторных батарей 24 вольта.

    Модели, используемые в системах электрооборудования тракторов МТЗ

    Используемые в системах электрооборудования тракторной техники преобразователи напряжения вместе с повышением постоянного тока с 12 до 24 вольт выполняют ряд защитных функций, направленных как на сохранение самого преобразовательного устройства, так и на защиту аккумулятора.

    ПН 15А 12-24

    Устройство ПН 15А 12-24 используется в схемах зарядки дополнительного аккумулятора тракторных машин, оснащенных стартерным устройством для запуска силовой установки с напряжением 24 вольта и рассчитанными на потребление тока 12 вольт остальными бортовыми электроприборами.

    Преобразователь ПН 15А 12-24 изменяет входной ток с силой 12 ампер при 13,5 В в выходной с силой 8 ампер при 24 В.

    Прибор выполняет следующие защитные функции:

    1. Отключение подачи тока на аккумулятор при достижении 16,5 вольт;
    2. Отключение преобразовательного устройства при его неправильном подсоединении к аккумулятору;
    3. Выключение преобразователя, когда на АКБ менее 10 вольт;
    4. Выключение прибора при значительном превышении параметров выходного тока.

    Устройство весом 0,48 кг с размерами 18х8х4 см работает только при правильно собранной схеме соединения аккумуляторных батарей. Прибор рассчитан на работу в диапазоне температур его нагрева от 10 до 80 градусов и снабжен системой автоматического выключения и включения при достижении этих температур.

    Преобразовательное устройство ПН 14-28 В-8А

    Устройство ПН 14-28 В-8А, используемое для зарядки 24 вольтовых аккумуляторов тракторной техники, оснащенных электрооборудованием 12 В.

    Преобразующее постоянный входной восьми амперный ток с напряжением от 18 до 32 вольт в выходной той же силы с 24 вольта устройство весом 0,4 кгс размерами 16,5х8,0х4,5 см имеет коэффициент полезного действия 88% и оснащено системой защиты, отключающей прибор при достижении током уровня силы, равной 8-ми амперам.

    Не создающий во время работы помех прибор также оснащен защитой от короткого замыкания и повышения выходного напряжения.

    Источник: https://traktoramtz.com/uzly-i-agregaty/preobrazovatel-napryazheniya.html

    Статья по теме: Схема переключения передач МТЗ-80 старого образца

    Преобразователь напряжения Орион ПН 20

    Преобразует напряжение 24В в 12В, что позволяет подключать антирадары, ТВ приемники и магнитолы к бортовой сети грузовиков.

    Максимальный ток нагрузки 20 А.
    Двойная защита от перегрева.
    Защита от короткого замыкания.

    Назначение преобразователя Орион ПН 20

    Импульсный преобразователь напряжения Орион ПН 20 предназначен для преобразования напряжения 24В в напряжение 12В и работает на автомобилях с номинальным напряжением в бортовой сети автомобиля 24В.

    Чаще всего Орион ПН 20 используется для подключения приборов с номинальным напряжением 12В от аккумуляторов грузовых автомобилей, имеющих напряжение 24В. Позволяет быстро и легко подключить нужные аксессуары.

    Это весьма удобно для водителей грузовых машин, т.к. большинство устройств автомобильной электроники рассчитано на владельцев легковых машин.

    Высокий максимальный ток нагрузки, пн 20 преобразователя, позволяет подключать различные, как маломощные (ТВ-приемник, радар-детектор, радиостанцию и др.), так и мощные потребители тока (магнитолу, холодильник, подогрев сидений и др.). Также, через пн 20, возможно подключение ручного электроинструмента.

    Основным отличием ПН 20 от ПН 30 является величина максимальной силы тока.

    Особенности преобразователя ПН 20

    Электронная схема преобразователя 24 на 12 представляет собой однотактный высокочастотный преобразователь с широтно-импульсной модуляцией, со схемой управления содержащей две цепи обратной связи по выходному току и напряжению.

    Схема преобразователя с 24 на 12 вольт имеет два типа защиты от перегрева: автоматическое включение вентилятора принудительного охлаждения и автоматическое уменьшение выходного тока при повышении температуры внутри корпуса выше нормы.

    Импульсная схема применяемая в данном преобразователе напряжения 24 12 всегда выдает максимальный ток, что является основным отличием от аналоговых линейных стабилизаторов.

    Преобразователь 24 12 вольт купить стоит из-за применения на нем импульсной схемы, которая обеспечивает высокий КПД.
    Аналоговые преобразователи имеют КПД ниже и при том же токе выделяют значительно больше тепла. Без уменьшения выходного тока при перегреве аналоговый преобразователь может выйти из строя.

    Если вы решили купить преобразователь с 24 на 12, то стоит помнить что несоблюдение полярности подключения преобразователя к сети 24В ведет к поломке и выходу из строя преобразователя напряжения.

    Орион ПН 20 купить можно в нашем интернет-магазине по официальной цене. Мы поддерживаем Гарантию производителя, т.к. являемся Официальными дилерами. Обеспечим Доставку по России с гарантией.

    Схема преобразователя 12 220в 3000вт из бесперебойника

    В последнее время очень часто наблюдаю, что все больше и больше людей увлекаются сборкой самодельных инверторов. Поскольку заинтересованы начинающие радиолюбители, я решил вспомнить о схеме, которую опубликовал на нашем сайте год назад. Сегодня я решил переделать схему увеличивая выходную мощность и детально пояснить процесс сборки.

    Скажу сразу – это самый простой преобразователь 12-220 с учетом выходной мощности схемы. В качестве задающего генератора задействован старый и добрый мультивибратор. Разумеется, такое решение многим уступает современным высокоточным генераторам на микросхемах, но давайте не забудем, что я стремился максимально упростить схему так, чтобы в итоге получился инвертор, который будет доступен широкой публике. Мультивибратор – не есть плохо, он работает более надежно, чем некоторые микросхемы, не так критичен к входным напряжениям, работает при суровых погодных условиях (вспомним TL494, которую нужно подогревать, при минусовых температурах).

    Трансформатор использован готовый, от UPS, габариты сердечника позволяют снять 300 ватт выходной мощности. Трансформатор имеет две первичные обмотки на 7 Вольт (каждое плечо) и сетевую обмотку на 220 Вольт. По идее, подойдут любые трансформаторы от бесперебойников.

    Диаметр провода первичной обмотки где-то 2,5мм, как раз то, что нужно.

    Основные характеристики схемы

    Номинал входного напряжения – 3,5-18 Вольт
    Выходное напряжение 220Вольт +/-10%
    Частота на выходе – 57 Гц
    Форма выходных импульсов – Прямоугольная
    Максимальная мощность – 250-300 Ватт.

    Недостатки

    Долго думал какие у схемы недостатки, на счет КПД, оно на 5-10% ниже аналогичных промышленных устройств.
    Схема не имеет никаких защит на входе и на выходе, при КЗ и перегрузке полевые ключи будут перегреваться до тех пор, пока не выйдут из строя.
    Из за формы импульсов, трансформатор издает некий шум, но это вполне нормально для таких схем.

    Достоинства

    Простота, доступность, затраты, 50 Гц на выходе, компактные размеры платы, легкий ремонт, возможность работы в суровых погодных условиях, широкий допуск используемых компонентов – все эти достоинства делают схему универсальной и доступной для самостоятельного повторения.

    Китайский инвертор на 250-300 ватт, можно купить где-то за 30-40$, на этот инвертор я потратил 5$ – купил только полевые транзисторы, все остальное найдется на чердаке думаю у каждого.

    Элементная база

    В обвязке минимальное количество компонентов. Транзисторы IRFZ44 можно с успехом заменить на IRFZ40/46/48 или на более мощные – IRF3205/IRL3705, они не критичны.

    Транзисторы мультивибратора TIP41 (КТ819) можно заменить на КТ805, КТ815, КТ817 и т.п.

    С успехом подключал к этому инвертору телевизор, пылесос и другие бытовые устройства, работает неплохо, если устройство имеет встроенный импульсный БП, то вы не заметите разницы в работе от сети и от преобразователя, в случае запитки дрели – запускается с неким звуком, но работает довольно хорошо.

    Плата была нарисована вручную обыкновенным маникюром

    В итоге инвертор понравился на столько, что решил поместить в корпус от компьютерного блока питания.
    Реализована также функция REM, для включения схемы нужно всего лишь подключить провод REM на плюсовую шину, тогда поступит питание на генератор и схема начнет работать.


    С такой схемы вполне реально снять и большую мощность (500-600 Ватт, может и больше), в дальнейшем попробую увеличить мощность, так, что следующая статья не за горами, до новых встреч.

    Был старый Источник Бесперебойного Питания ИБП с умершим аккумулятором марки ippon back power pro 400
    Платы у модельного ряда ippon back power pro 400 — 800 около одного данный способ должен к ним подойти
    Модернизация увеличение мощности

    Диод D13 нужно заменить на более мощный стандартный 1А поставить как минимум 1,5А.
    Для ускоренного заряда увеличения напряжения, дополнительно припаять диод шоттки (меньше потерь падения напряжения) (минимум 1.5А 20В) параллельно D13 через тумблер.

    Отключить или отпаять звуковой сигнал чтоб не надоедал

    1. Режим GRN (Green power control) при включенном режиме и работе ибп от акб потреблением менее 100Ват отключит ИБП через 5 минут, так как не поймет что у него что то подключено и для защиты АКБ выключится чтоб лишний раз не разряжать можно так же сделать через тумблер.
    Для отключения данного режима GRN отпаять ногу резистора R15A

    2. Работа Автоматического Регулятора Напряжения (AVR), При отклонении входного напряжения на величину от 10% до 25%

    3. STD стандартный режим впаяны оба резистора R5A, R5B

    отпаять R5A, чтобы перевести UPS в режим STEP.
    Тогда должна будет заработать еще и ступенчатая стабилизация напряжения.

    Режим GEN выпаяны оба резистора R5A, R5B

    4. выдаваемая мощность (платы заточены под разные нагрузки)
    500VA R3B впаян R3C нет
    400VA R3B и R3C нет
    700VA R3B и R3C нет

    Сделано на основе видео Ippon BPP и автоАКБ, подробно о переделках на плате.


    Комментарии 24

    А кулеры работают во всех режимах? И от сети и от акб?

    Привет от АКБ точно работают, от сети точно не помню всегда работают или включаются не особо тестил в этом режиме

    Добрый день. А если к такому заводскому ИБП подключить АКБ 60 Ач от автомобиля и нагрузка будет 50 Вт (циркуляционный насос), то требуются какие либо переделки или штатная схема ИБП будет нормально работать?

    До 100 ват будет выключается так как будет думать что ничего не подключенно. Надо выпаивать элемент . так же зарядка слабая будет плохо заряжать 60ач, так как большая ёмкость . а так в целом должно работать.

    Нашёл ибп Ippon Smart power pro 2000. Написано выходная мощность 2000ВА. Пробовал подключить блоком питания на 12В, лампочки мигнут один раз и всё. Нашёл подробные характеристики, а там оказывается два аккума внутри были по 12В соединены последовательно, соответственно он требует 24В. И вот теперь вопрос, у меня то в машине 12В, можно ли как-то сделать чтоб от 12В работал или другой искать ибп? Заранее спасибо.

    Можно ли вообще подключить другой трансформатор к бесперебойнику ?

    Если параметры совпадают Напряжение и мощность то да можно. Но как узнать какие были параметры у родного трансформатора этого я не знаю если только где то в сервисной документации написано.

    Как подключить другой трансформатор?Родного нет но есть поменьше

    Не подскажу сам узнавал у производителя но ответа не получил так такого мол нужно обращаться в сервис где ремонтируют и спрашивать.

    Служба технической поддержки IPPON консультирует пользователей только по вопросам, связанным с использованием продукции. Ваш вопрос, отнести к категории пользовательских вопросов не представляется возможным, т.к. он содержит явную сервисную направленность. Информация о совместимости запасных частей здесь не предоставляется.

    Если вас интересует ремонт указанной модели ИБП, то для его ремонта рекомендуем обратиться в любой удобный вам авторизованный сервисный центр IPPON.

    Как подключить другой трансформатор?Родного нет но есть поменьше

    Простой и дешевый автомобильный преобразователь напряжения можно построить на базе старого, нерабочего бесперебойника, точнее с использованием некоторых частей бесперебойника.

    Устройство до безобразия простое, но имеет несколько недостатков, а точнее:

    1) отсутствие каких-либо защит от короткого замыкания и перегрузки на выходе
    2) Отсутствие стабилизации выходного напряжения

    Единственной защитой инвертора является пара предохранителей, первый из которых установлен в цепи плюса питания, второй – на выходе.

    В качестве генератора импульсов задействована микросхема CD4047, Указанная микросхема непосредственно вырабатывает импульсы с частотой около 50 Гц, а также управляет полевыми транзисторами. В идеале не хватает специализированного драйвера для управления транзисторов, но микра справляется не плохо.

    Транзисторы IRFZ44 либо лююбые другие N-канальные , с напряжением от 50 Вольт и с током от 30 Ампер и выше. Мощность инвертора составляет около 150 ватт и при использовании более мощных ключей ( например – IRF3205) может быть увеличена до 250-300 ватт.

    Добавлять параллельно по нескольку ключей в плече с целью увеличения выходной мощности не совету, микросхема попросту не справиться с управлением ключей, в следствии чего во время работы последние могут не полностью закрыться, что приведет к короткому замыканию, и в качестве результата получим пару взорванных полевиков, которые стоят немало денег.

    Топология схемы – пуш-пулл, обычный двухтактник со средней точкой.

    Трансформатор взят от бесперебойника, обязательно со средней точкой. Перематывать, доматывать или отматывать ничего не нужно, на трасе есть силовая обмотка со средней точкой и выходная обмотка, на которой получим 220 Вольт, нужно лишь прозвонить вторичные обмотки (их возможно будет несколько) и найти обмотку с самым большим сопротивлением (около 15-25 Ом, в зависимости от типа трансформатора).именно эта обмотка является сетевой.

    К стати! я забыл указать, что частота выходных импульсов с инвертора составляет около 50 Гц, может быть откорректирована с помощью подстроечного резистора на плате (плату можно скачать в конце статьи)
    Форма выходных импульсов – прямоугольная, но коллекторные двигатели без проблем можно подключать, а вот асинхронники не советую, хотя работать будут.

    Инвертор был собран в корпусе от компьютерного блока питания, также не забываем об охлаждении.

    В моем случае каждый полевой транзистор установлен на отдельный теплоотвод, разумеется они изолированы друг от друга а также от корпуса. Выводы силовой обмотки с трансформатора цепляются непосредственно к радиаторам, которые являются стоком полевых транзисторов (сами транзисторы не изолированы от теплоотводов).

    Монтаж сделан так, чтобы вентилятор от блока питания находился в непосредственной близости от радиаторов, он выдувает отработанный теплый воздух из-под корпуса и питается от основной шины 12 Вольт.

    Для того, чтобы инвертор заработал помимо основного питания (от аккумулятора) подается слаботочный плюс на плату генератора, последний начинает работу.

    И ещё хочу отметить один момент, если у вас есть грузовой автомобиль, то вам обязательно нужно знать этот ресурс. Ведь не все автомобили вечны, а такой эвакуатор сложно найти. Так, что заходите и ознакомьтесь с информацией.

    Схема. Преобразователь напряжения 12/24 для питания УМЗЧ


    Преобразователь напряжения 12/24, краткое описание которого приведено в этой статье, предназначен для питания мощных УМЗЧ в полевых условиях: от бортовой сети автомобиля или аккумулятора с выходным напряжением 12В. Преобразователь напряжения 12/24 незаменим на отдыхе, при длительном путешествии на автомобиле и любом плавсредстве, везде, где нет сети и используется автономное питание от аккумулятора.
    Преобразователь напряжения 12/24 МР605 спроектирован специально для питания мощных усилителей НЧ (ВМ2071, ВМ2072, ВМ2073, МР5630С1, МР5630С2, МР5630С21, МР5630С4, МР5613) от аккумулятора 12… 14 В при встраивании в автомобиль или уличном использовании.
    Встроенная защита от заниженного напряжения (8 В) не позволит полностью разрядить аккумулятор. Преобразователь отключится при достижении 8 В на входе.

    Технические характеристики преобразователя напряжения 12/24
    Входное напряжение, В ………………8…18
    Выходное напряжение, В …………….25
    Максимальный выходной ток, А ……13
    Уровень защиты мин., В ………………8
    Уровень защиты макс., В …………….18
    Размеры, мм …………………………….150x80x35

    Устройство преобразует постоянное напряжение в диапазоне от 8 до 18 В в постоянное напряжение 24 В и при максимальном токе 13 А. Внешний вид преобразователя напряжения 12/24 показан на рис.1, а принципиальная электрическая схема преобразователя напряжения 12/24 — на рис.2.
    Основа преобразователя — четырехфазный контроллер ШИМ типа TPS40090 производства Texas Instruments.

    Особенности микросхемы TPS40090
    Микросхема (МС) TPS40090 — это высокочастотный, многофазный контроллер, выполняющий двух-, трех- или четырехфазные операции. Рабочий диапазон напряжений от 5 до 15В. Программируемая частота переключения до 1 МГц. МС имеет дискретные выходы.
    Кроме того, TPS40090 является многофазным синхронным контроллером с режимом пикового тока и с регулируемой обратной связью. МС управляет внешними ключами на МОП-транзисторах с N-каналами. Количество ключей определяется выбранным числом рабочих фаз. Контроллер может быть сконфигурирован для работы в двух-, трех- или четырехфазном режиме питания. При этом значение частоты преобразования остается постоянным, меняется только длительность управляющих импульсов.

    В эту МС встроена защита от перенапряжения и отключение выхода при пониженном напряжении. Блок-схема TPS40090 показана на рис.3.

    Области применения TPS40090
    • Интернет-серверы;
    • сетевое оборудование;
    • телекоммуникационное оборудование;
    • DC Power распределенные системы;
    • радиолюбительские приложения.

    Особенности конструкции и подключения преобразователя напряжения 12/24
    Конструктивно преобразователь выполнен на печатной плате размерами 150×80 мм. На рис.4 показана эта плата и указаны разъемы с основными напряжениями.
    На плате преобразователя есть разъем с маркировкой «6.8 V». С него можно снять напряжение 5 В / 100 мА для питания возможных схем автоматики в вашей конструкции.

    Точка на разъеме, к которому подключают входное напряжение, маркированная на рис.1 как Uвкл., предназначена для включения преобразователя напряжения 12/24 с помощью замка зажигания в автомобиле. По умолчанию эта функция отключена, т.е. при подключении преобразователя к аккумулятору он сразу включается. Если нужно активировать эту функцию, то следует подключить резистор 10 кОм ±50% между клеммой Uвкл. и Uпит- (рис.5) или подпаять его со стороны платы. После этого преобразователь будет включаться только после подачи напряжения +12 В от замка зажигания или дополнительного выключателя. В середине платы установлен разъем для подключения вольтметра.

    На рис.6 показана плата преобразователя напряжения 12/24 с подключенным вольтметром МР503 для контроля напряжения. Вольтметр показывает напряжение на выходе преобразователя, когда он включен, или входное напряжение, когда преобразователь отключен сигналом Uвкл,

    Post Views: 748

    Простая схема повышающего преобразователя с 12 В на 24 В с использованием TDA2004

    Если ваша нагрузка требует 24 В. Но у вас всего 12 В.

    Конечно, не работает.

    Что ты умеешь?

    Сначала добавьте или замените батарею на 24 В. Но нет места и дорого.

    Лучше! Используйте схему повышающего преобразователя с 12 В на 24 В. Даже выходной ток составляет около 1 А.

    Не удивляйтесь. Если видите, TDA2004 есть в цепи. Даже на мини-усилителе хорошо.

    Это правда, правда.

    С его помощью мы строим тип импульсного регулятора.

    Мы используем его для создания сильноточного импульса в простой цепи двойного напряжения. Которые работают с конденсаторами и диодами.

    Для этого не нужно использовать какую-либо катушку.

    Итак, просто и дешево.

    И, представьте, когда вы закончите эту работу преобразователя постоянного тока. Вам скучно. Вы можете перестроить его в хороший усилитель.

    Этот проект может увеличить напряжение постоянного тока с 6В до 12В или с 12В до 24В.Это простая схема повышающего преобразователя постоянного тока.

    Также можно использовать как микросхемы TDA2004, так и TDA2005.

    И эта схема аналогична повышающему преобразователю постоянного тока , использующему TDA2822 . Он меньше, но тоже неплохой.

    Принцип работы

    В первую очередь на цепь приходит напряжение. Затем это напряжение будет заряжаться от C5 до D1. На выводе 10 (выходе) IC1 / 1 повышается напряжение. Пока почти не сравнялся с напряжением блока питания.


    Принципиальная схема повышающего преобразователя постоянного тока с использованием TDA2004

    Затем D2 передает ток для зарядки в C6.Это делает напряжение на выводе 10 IC1 / 1 около 0 В. Но напряжение на C6 или выходе примерно равно напряжению питания.

    После этого на выходе (вывод 8) IC1 / 2 вместо этого повышается напряжение. Потому что C5 перестает заряжаться. Итак, C7 заряжается вместо этого через блок питания.

    Таким образом, имеется текущий проход D3 для зарядки в C6. Причем, на выводе 8 есть напряжение около 0В.

    Затем работа схемы будет перезапущена так же, как и первая.

    И оба тока, выходящие из контакта 8 и контакта 10, будут объединены на C6.

    Это увеличивает выходное напряжение до 2 раз по сравнению с входным. Поскольку входные напряжения на контактах 8 и 10 смешиваются.

    Конденсаторы с C1 по C4 действуют как генератор прямоугольных импульсов около 5 кГц. Определить работу IC1.

    Сборка, тестирование и применение

    Когда мы будем полностью оснащены, и соберем печатную плату, как показано на рисунке ниже. А затем паяльное оборудование, как на рисунке.


    Печатная плата схемы повышающего преобразователя с 12В на 24В с использованием TDA2004

    Компонентная схема схемы повышающего преобразователя с 12В на 24В с использованием TDA2004

    После проверки неисправной цепи.Затем проверьте их с батареей 12 В на входе и измерьте выходное напряжение около 22 В. Пожалуйста, посмотрите видео ниже.

    Если у вас есть вход 6 В. Он может увеличить выходное напряжение до 12 В. Или введите вход 12 В, выход около 24 В.
    Действительно, мы можем ввести входное напряжение от 5В до 12В. Не должно больше 18В.

    Примечание: Также вы можете увидеть это: Преобразователь постоянного тока с 12 В на 40 В

    Детали, которые вам понадобятся
    Резисторы 0.25 Вт
    R1: 3,9K
    R2: 1 Ом
    Неполярные конденсаторы, такие как керамические, майларовые, полиэфирные
    C1, C3: 0,0047 мкФ 50 В
    C2, C4: 0,022 мкФ 50 В
    C8, C9, C10: 0,1 мкФ 50 В
    Электролитические конденсаторы
    C5, C7: 2200 мкФ 25 В
    C6: 4700 мкФ 50 В
    Полупроводники
    D1-D4: 1N5822 / 1N5404
    IC1: TDA2004 / TDA2005
    Светодиод: 5 мм цвет, как вам нравится.
    Прочие детали, печатная плата, радиатор и т. Д.

    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    Я всегда стараюсь сделать Electronics Learning Easy .

    DC 12 В в 24 В Повышающий преобразователь Регулятор 10A Адаптер питания 240 Вт для автомобилей Грузовик Лодка Солнечная система и т. Д. (Принимает входы DC9-20V): Электроника


    Цена: 20 долларов.99 + Депозит без импортных пошлин и доставка в Российскую Федерацию $ 19,72 Подробности
    Доступно по более низкой цене у других продавцов, которые могут не предлагать бесплатную доставку Prime.
    Марка E-KYLIN
    Цвет 10A 240 Вт
    Вес предмета 200 грамм
    Размеры изделия ДхШхВ 7.87 х 3,15 х 1,97 дюйма

    • Убедитесь, что это подходит введя номер вашей модели.
    • Повышающий преобразователь 12 В постоянного тока в 24 В постоянного тока. (Широкий диапазон 9-20В) Максимальный ток 10А 240Вт.
    • Корпус из водонепроницаемого сплава делает преобразователь идеальным для использования в широком спектре приложений, включая автомобили, системы безопасности, больничное оборудование, телекоммуникации и т. Д.
    • Встроенная защита от перенапряжения, пониженного напряжения, перегрузки, перегрева и короткого замыкания
    • Длина линии составляет около 12 см, тонкий, небольшой объем, простая установка.
    • Высокое качество и производительность. Гарантия 3 года.

    Схема понижающего преобразователя 24В в 12В

    Понижающие преобразователи 48В на 12В и 24В на 12В.По этой причине вы также можете использовать различные ИС, например LM317T, который представляет собой «ИС регулируемого стабилизатора напряжения на 1,5 А», показанную на второй принципиальной схеме; идеальное выходное напряжение может быть получено путем установки соответствующего номинала резистора для R1. Преобразователи постоянного тока. На рисунке 1 представлена ​​принципиальная схема устройства. Купить по электронной почте Продукт соответствует описанию и выполняет свою работу должным образом. 100% водонепроницаемая и противоударная защита, сверхкомпактный размер, легкий вес. MC34063 можно настроить в трех режимах: понижающий, повышающий и инвертирующий.Эта схема может выдавать устойчивый выходной сигнал 24C постоянного тока и может выдавать выходной ток до 800 мА. Схема вывода MC34063 показана на изображении ниже. US $ 9.68 3шт USB 2CH QC3.0 QC2.0 DC-DC понижающий преобразователь Зарядный понижающий модуль 6-32V 9V 12V 24V для быстрой быстрой зарядной платы 3V 5V 12V 4 отзыва COD US $ 4.90 5шт 4.5V - 24V до 0.8V-12V Понижающий понижающий преобразователь постоянного тока с регулируемым силовым модулем 3 обзоры COD Схема понижающего понижающего преобразователя постоянного тока будет иметь регулятор напряжения LM7809, два конденсатора со значением емкости 0.33 мкФ и 0,1 мкФ. Функция защиты от перегрузки по току / напряжению. Повышающие DC / DC преобразователи на 6 В, 12 В и 24 В: повышающие понижающие преобразователи постоянного / постоянного тока высокой мощности с 12 В на 6 В, 12 В на 12 В, от 24 до 24 В и с 24 до 19 В постоянного тока при низкой стоимости. Потому что как схема увеличения напряжения, так как повышающий преобразователь постоянного тока USB с 5В на 12В. Эта ИС в своем 8-контактном корпусе обеспечивает следующие функции: 1. Схемы, показанные ниже, могут использоваться для преобразования 24 В постоянного тока в 12 В постоянного тока. Понижающий преобразователь 24 В в 12 В, понижающий трансформатор аналогового управления DROK LM2596 Модуль регулятора понижающего напряжения постоянного тока 36 В 24 В от 12 В до 5 В 2A Инверторный стабилизатор напряжения с красным светодиодным дисплеем Вольтметр 4.4 из 5 звезд 208 Copyright © 2021 ATO.com. Альтернативой является импульсный / импульсный регулятор, такой как понижающий понижающий импульсный стабилизатор на выходе LM2596T-12 3A 12 В, изображенный ниже. Принципиальная схема преобразователя постоянного тока 24 В в 12 В / 20 А Как показано, схема представляет собой не что иное, как интегрированный регулируемый стабилизатор напряжения, который воздействует на группу силовых транзисторов параллельно. Эта схема предлагает множество понижающих преобразователей постоянного тока в постоянный. ERH INDIA Преобразователь постоянного тока в переменный 12В - 220В Преобразователь 12В - 220В переменного тока Преобразователь 12В постоянного тока в переменный для различных приложений 2.9 из 5 звезд 24 ₹ 449 ₹ 449 ₹ 1499 ₹ 1499 Экономия 1050 (70%) Из Китая Я настроил его для работы на 12 В при питании от 24 В и установил текущий максимум, насколько это возможно, как я хочу чтобы ограничить его максимумом преобразователя. Промышленный понижающий преобразователь 24 В постоянного тока в 12 В постоянного тока, широко используемый в автомобилях, электричестве, системах наблюдения, железнодорожных сигналах, инструментах, солнечной энергии, экране автобуса и такси, автомобильном аудиоустройстве, системах безопасности, больничном оборудовании, телекоммуникациях и т. Реверсивный контактор постоянного тока, 2-полюсный, 12 В / 24 В / 48 В, 200 А Контактор постоянного тока, однополюсный, 12 В / 24 В / 48 В, 50 А Реверсивный контактор постоянного тока, 2-полюсный, 12 В / 24 В / 48 В, новый корпус из литого под давлением алюминия и высококачественный дизайн, максимальная эффективность передачи 97%, водонепроницаемый рычаг IP68, влагозащищенная и противоударная защита, автоматическое восстановление после возврата устройства в нормальный режим работы, встроенная полная защита от перенапряжения / пониженного напряжения, перенапряжения. ток, перегрузка, перегрузка, перегрев и короткое замыкание.34 Комментарии. Интегральные схемы серии LM78xx… В первую очередь, кабель, используемый для подключения генератора / генератора к батарейному блоку и от батарейного блока к нагрузочным устройствам, может быть тоньше, поскольку потери в линии (потери энергии при прохождении электричества по кабелю) тем меньше, чем выше … Использовал этот преобразователь для понижения постоянного тока с 24 В до 12 В. Наружный диаметр = 0,6 дюйма, внутренний диаметр = 0,3 дюйма и высота = 0,25 дюйма. Это простая схема повышающего преобразователя с 12 В на 24 В, которая может преобразовывать постоянное напряжение от 12 В до 24 В при макс.US $ 9.68 3pcs USB 2CH QC3.0 QC2.0 DC-DC понижающий преобразователь Зарядный понижающий модуль 6-32V 9V 12V 24V для быстрой быстрой зарядки Печатная плата 3V 5V 12V 4 отзыва COD US $ 3.99 US $ 4.99 20% Off LM2596S Двойной USB-порт 9V / 12V / 24V / 36V to 5V DC-DC понижающее автомобильное зарядное устройство Модуль солнечного источника питания 3A 38 отзывов COD Наименование продукта: DC 24V TO 12V 22A DC Converter Тип продукта: YS-DC24-12 Цветовая классификация: Детали продукта: Входное напряжение : DC24V (широкое напряжение 17V-39V) Выходное напряжение: DC: 12V Выходной ток: 22A 264W Пиковый выходной ток MAX 25A Эффективная скорость преобразования: более 93% Технические характеристики объема: 70 * 70 * 32 мм (Д * Ш * В) Вес: 0.3 кг / месяц Импорт основных… [… Модель: (Артикул: 466) 750.00. Предлагаемый понижающий преобразователь представляет собой схему SMPS, использующую микросхему VIPer12A от STMicroelectronics. Эта схема предлагает множество понижающих преобразователей постоянного тока в постоянный. MH-KC24 USB DC-DC понижающий преобразователь Зарядный понижающий модуль 6-32 В 9 В 12 В 24 В к плате быстрой быстрой зарядки 5 В 0,32–1,56 долл. США / шт. 1,0 шт. (Мин. В этом проекте мы собираемся сделать схему понижающего преобразователя, используя Arduino и N-канальный MOSFET с максимальной токовой нагрузкой 6 ампер.Мой путь в качестве автора контента насчитывает 5 лет. Ziumier 12-24 В до 5 В 10 А 50 Вт понижающий стабилизатор преобразователя спецификация редуктора напряжения: входное напряжение: 12-24 В выходное напряжение: 5 В выходной ток: 10 А выходная мощность: 50 Вт эффективность преобразования: 90% максимальная рабочая температура 80 ° C ((пожалуйста, уменьшите мощность или увеличить рассеивание тепла, если температура окружающей среды превышает 40 ° C) размер изделия: 50 * 50 * 20 м Особенности: перенапряжение… Выходное напряжение. Серия мини понижающих преобразователей постоянного и постоянного тока с 24 В на 12 В представляет собой компактный высоконадежный преобразователь мощности с низкой ценой , он имеет широкое входное напряжение от 18 В до 36 В, широкий диапазон мощности от 18 Вт до 1200 Вт, низкое энергопотребление.Купите лучший и новейший понижающий преобразователь 24v 12v dc dc на banggood.com, предложите качественный понижающий преобразователь 24v 12v dc dc в продаже с бесплатной доставкой по всему миру. Принципиальная схема преобразователя постоянного тока с 12В на 24В. 2 резистора 2,2 кОм (R1, R4) 2 резистора 1 кОм (R5, R6) 3 резистора 4,7 кОм (R2, R3, R7) 1 резистор 10 кОм (R8) 2100 нФ (нанофарад) конденсатор (C1, C3) 1 конденсатор 10 нФ (C2) 1 конденсатор 1000 мкФ (микрофарад) (C4) 3 биполярных транзистора BC548 NPN (T1, T2, T3) 1 N-канальный силовой транзистор MOSFET IRF640 (T4) Около 0% из них составляют печатные платы, 0% - другие печатные платы и PCBA.Мы можем контролировать значение выходного напряжения, вращая потенциометр. Эта схема предлагает множество понижающих преобразователей постоянного тока в постоянный. Эти типы цепей также называются преобразователями постоянного тока в постоянный. Вы можете понизить 24 В постоянного тока до 12 В. Во многих случаях нам требуется 24 В постоянного тока от источника 12 В. Этот конвертер намного проще и работает лучше. Мы будем использовать конфигурацию Buck для преобразования источника 12 В постоянного тока в 5 В постоянного тока с выходным током 1 А. Понижающий преобразователь 24 В в 5 В, 5 А. Понижающий преобразователь 10-60 В в 5 В постоянного тока 12 В 24 В 36 В 48 В в 5 В 5 А 10 А 20 А 100 Вт понижающий преобразователь постоянного тока Регулятор напряжения для тележки для гольфа Ebike, 10–13 долл. США / шт, Гуандун, Китай, Fulree, F60J5V * A5L.Источник: Shenzhen Fulree Electronics Co., Ltd. на сайте Alibaba.com. Понижающий понижающий преобразователь постоянного тока с 24 В на 12 В. Часто у нас есть требования к преобразователю 24В в 12В. Это также может быть выходное напряжение адаптера переменного тока в постоянный, достигнутое через мостовой выпрямитель и конденсатор фильтра. Итак, я только что нашел то, что мне нужно. Этот контактор на 200 ампер доступен с напряжением катушки 12 В, 24 В, 48 В, непрерывным рабочим режимом, контактной формой SPST-NO, однополюсным контактором постоянного тока с высоким качеством, низкой стоимостью и прямой продажей от производителя.Заводская цена Понижающие преобразователи DC-DC 48 в 12 В от ATO имеют компактную конструкцию, с широким диапазоном входного напряжения 35–60 В, стабильным выходом 12 В постоянного тока, эффективностью преобразования мощности более 94%, понижением входного напряжения 48 В постоянного тока до выхода 12 В постоянного тока. Функция защиты от перегрузки по току / напряжению. Схема понижающего преобразователя 12 В в 9 В 6 В 24 В 18 В 19 В от 15 В до 7,4 В 5 В 3 В 1,5 В постоянного / постоянного тока понижающий модуль с вольтметром, 6,65 - 7,9 долл. США / шт., Гуандун, Китай, ведущий чип, LCDD86-1. Компания Shenzhen Chip Leader Electronic And Technology Co., Ltd. на Alibaba.com. Этот понижающий преобразователь предназначен для преобразования мощности постоянного тока с 24 В в 12 В для тяжелых условий эксплуатации, и цена этого преобразователя постоянного тока в постоянный очень низкая. Дешевая цена и прямая продажа от производителя. В схеме используется незначительное количество внешних компонентов, но она способна работать напрямую от сети переменного тока. Понижающий модуль постоянного тока, понижающий понижающий преобразователь DROK, понижающий регулятор напряжения 6–32 В 30 В 24 В от 12 В до 1,5–32 В 5 В 5A Плата модуля трансформатора понижающего напряжения питания с ЖК-дисплеем с защитным чехлом для порта USB 4.4 из 5 звезд 721 На рисунке 3 ниже показана соответствующая схема, Рисунок 3: Понижающий DC-DC преобразователь 24 В или преобразователь 12 В в 10 В с использованием LM7810. Совершенно новый. Гарантия. Преобразователи постоянного / постоянного тока с повышенным напряжением 6 В, 12 В и 24 В Высокая мощность 12 В - 6 В, 12 В - 12 В, 24 - 24 В и 24 - 19 В постоянного тока повышающие преобразователи постоянного тока при невысокой стоимости. Правильный выбор компонентов необходим для успешного преобразования с 12 В… Мы собираемся понизить 12 В постоянного тока до любого значения от 0 до 10 В постоянного тока. Примечание. Здесь представлены все серии понижающих преобразователей постоянного и постоянного тока с 24 В на 12 В, внимательно проверьте параметр в таблице и выберите правильный источник питания преобразователя при размещении заказа.Ранее мы построили простую схему понижающего преобразователя с использованием полевого МОП-транзистора; Вы также можете проверить здесь много других полезных схем силовой электроники. 12,71 канадского доллара. Схема представляет собой преобразователь постоянного тока в постоянный ток… 1 8 В-36 В. 12 В… Водонепроницаемый преобразователь напряжения IP68 Регулятор постоянного тока 24 В в постоянный ток 12 В 20 А 240 Вт. В этой статье мы научимся создавать небольшую, эффективную и дешевую схему понижающего преобразователя. Заметки. Понижающий преобразователь (также известный как понижающий преобразователь) - это преобразователь постоянного тока в постоянный, который понижает напряжение от входа к выходу.На рисунке 1 представлена ​​принципиальная схема устройства. Этот понижающий понижающий преобразователь преобразует входное напряжение 220 В переменного тока от сети в 5 В, 12 В или 24 В постоянного тока с эффективностью 90%. Артикул: SMH-24DN1260; ЗАПРОС ПО ЭЛЕКТРОННОЙ ПОЧТЕ; Диапазон ввода. В этой статье мы научимся создавать небольшую, эффективную и дешевую схему понижающего преобразователя. Если батарея падает до 10 В, ток возрастает до 26,6 А. Источник: f6csx.free.fr Схема повышающего преобразователя постоянного тока 12 В в 24 В SG3524 PWMin TXT): MC34063 - это повышающий или понижающий или инвертирующий стабилизатор на 1,5 А из-за постоянного напряжения свойство преобразования, MC34063 - это ИС преобразователя постоянного тока.Их труднее найти, они дороже и требуют большего количества внешних компонентов (подробности см. В таблице данных LM2596T-12), но готовый стабилизатор может иметь КПД более 90% вместо 50% линейного регулятора 24–12 В. Вам доступен широкий выбор схем преобразователя с 230 В переменного тока в 12 В постоянного тока, например, тип. Недорогие интегральные схемы, покупайте качественные электронные компоненты и расходные материалы напрямую из Китая. Поставщики: от 24 В / 12 В до 5 В / 5 А 25 Вт постоянного тока понижающий модуль питания понижающий преобразователь питания синхронного выпрямления Наслаждайтесь бесплатной доставкой по всему миру! Номер модели: DLS-2412DC I / P Напряжение: 24 В постоянного тока Напряжение включения: 12 В постоянного тока Выходной ток (A): 3, 5, 8, 10.Однажды я столкнулся с подобной ситуацией, когда решил установить в моей машине небольшой транзисторный стереоусилитель, работающий от 24 В постоянного тока. В этой статье мы научимся создавать небольшую, эффективную и дешевую схему понижающего преобразователя. На Рисунке 3 ниже показана соответствующая схема, Рисунок 3: Схема понижающего преобразователя постоянного тока в постоянный. Примерные размеры сердечника следующие. [1]: Анализ схем. Купить сейчас. Выход тока. Поддерживает мое напряжение на уровне 12 вольт, и я также смогу добавить больше панелей.Buck DC DC Converter> 24V to 12V> 24V to 12V 60A Понижающий DC преобразователь постоянного тока Регулятор напряжения Buck Car Truck Boat Power Supply. Понижающий преобразователь - это преобразователь постоянного тока в постоянный, который снижает постоянное напряжение. Разработать понижающий преобразователь, который будет преобразовывать входной постоянный ток 12 В в выходной ток 2,5 В с током 1 А. Он обеспечивает КПД более 97% в диапазоне от 4,5 A до 8 A при 24 Vin. Преобразователь 24В в 12В - это понижающий преобразователь напряжения. Подходит для стабилизации напряжения автомобильной электроники, ИБП специального назначения и т. Д.Генератор с управляемым рабочим циклом с активным h… Технические характеристики: Входное напряжение: 24 В постоянного тока (17-35 В) Выходное напряжение: 12 В… В целом, существует три типа преобразователей, первый из которых представляет собой понижающий преобразователь, который понижает напряжение от более высокого источника. Напряжение. Двухполюсный реверсивный контактор постоянного тока с 2 наборами переключающих контактов, форма 2NO и 2NC, номинальный ток нагрузки контактной цепи 50 А, номинальное напряжение катушки с 12 В / 24 В / 48 В постоянного тока на выбор. Как сделать преобразователь 24v в 12v. Купить сейчас. Бродяга - денег нет - тестирую понижающий преобразователь с 24в на 12в.7812 - это «регулятор напряжения 12 В», ограничивающий выходное напряжение до 12 В и потребляющий управляемый источник питания 12 В. 2,30 канадского доллара. Имеет защиту от короткого замыкания и перегрузки по току. Этот понижающий преобразователь постоянного тока в постоянный отлично работает, я использовал контроллер заряда, чтобы обеспечить 12 вольт для моих компонентов на 12 В для вращения солнечных панелей. Потому что как схема увеличения напряжения, так как повышающий преобразователь постоянного тока USB с 5В на 12В. Электронные схемы преобразователя постоянного тока и 3 марта 2011 г. - Простая схема преобразователя постоянного тока с 12 В в 24 В со схемой, построенной на основе LM324. Этот повышающий преобразователь со схемой может обеспечивать выходной ток до 800 мА и постоянное напряжение 24 В постоянного тока, от 12 В до 24 В до QC3.0 понижающий понижающий преобразователь печатной платы USB для быстрой зарядки. Способен… Защита: от перегрузки, перегрузки по току, от перегрева, от короткого замыкания, от перенапряжения. Все права защищены. Мы собираемся понизить 12 В постоянного тока до любого значения от 0 до 10 В постоянного тока. Это просто и недорого. Я подключил все в соответствии с оригинальной схемой, и это… Все права защищены © 2021 - Circuits-DIY, Схема источника питания 5 В, 800 мА с использованием микросхемы регулятора LM1117, преобразователь 12 В в 3 В с использованием транзистора BD139 NPN, повышающая мощность постоянного тока с регулируемым повышением Преобразователь питания, преобразователь 6В в 12В с использованием микросхемы прецизионного таймера NE555, схема таймера задержки включения с тремя транзисторами 2N3904 NPN, схема аварийной лампы отключения питания с использованием транзисторов PNP, простой репеллент от насекомых - Электронные проекты, ШИМ-контроллер двигателя постоянного тока с использованием микросхемы таймера NE555 | Проект электроники, лазерная сигнализация с натяжной проволокой с таймером NE555, лазерная система охранной сигнализации UM3561, простая схема аудиоусилителя с использованием транзистора 2SC2625, беспроводной усилитель звука с динамиком с использованием транзистора питания 2SC2625, высококачественная схема микрофонного предусилителя с низким уровнем шума с использованием TL071, стабильного FM-передатчика Проект с 2N3904, передатчик микрофона для птиц 2N2222 PNP-транзистор, простая инверторная схема с транзисторами 2SC1815, схема инвертора с 12В на 220В с использованием силового транзистора TTC5200, схема драйвера двигателя H-моста - DIY Electronic, контроллер скорости двигателя постоянного тока с использованием силового транзистора 2SC2625, схема пульсометра Использование микросхемы LM358 | Проект DIY, схема реле хлопка 5 В с микросхемой CD4017, простой индикатор уровня воды - проекты электроники, музыкальная реактивная светодиодная лента с микрофонным модулем - проект Arduino, схема высоковольтного драйвера Arduino с использованием силового полевого МОП-транзистора IRF9540, синхронный 4-разрядный счетчик вверх / вниз 74LS191 IC с контролем режима, 74LS190 Предустановленный BCD / декадный счетчик вверх / вниз IC | Datasheet, Восьмеричный приемопередатчик 74F657 с генератором четности и выходами с 3 состояниями, ИС 74LS795 с 8-разрядным восьмеричным буфером с тремя состояниями | Datasheet, CD4053 Тройной 2-канальный мультиплексор / демультиплексор - Datasheet, CD4051 Одиночный 8-канальный мультиплексор Демультиплексор - Datasheet.Я подключил все по оригинальной схеме. Водонепроницаемый понижающий преобразователь постоянного тока, это определенно очень дорогостоящая продукция, диапазон напряжения от 17-35 В до 12 В, максимальная выходная мощность 12 А и 120 Вт. Почему все больше и больше клиентов выбирают комплексное обслуживание JLCPCB PCBA? Двойной операционный усилитель общего назначения RC4558 - Техническое описание, Четырехместный операционный усилитель с расширенным полевым транзистором TL054 - Техническое описание, Двойной операционный усилитель с широкой полосой пропускания MC4558 - Техническое описание, Цепь триггера SR 74HC00 - Таблица истинности, Цифровой инфракрасный термометр для лба, Схема датчика сердцебиения с использованием LM358 - Проекты электроники.Вообще никаких проблем. Как сделать простую схему с 24 на 12 В От 24 до 12 В Автомобильный понижающий преобразователь внутри. Подобные схемы также называются «преобразователями постоянного тока в постоянный». Вы можете понизить 24 В постоянного тока до 12 В с помощью микросхем регулятора напряжения. Понижающий преобразователь - это в основном схема преобразователя постоянного тока в постоянный, которая предназначена для получения питания от источника постоянного тока, которым может быть батарея или солнечная панель. Понижающий преобразователь постоянного тока с КПД 97% [3 А, регулируемый]: крошечная плата понижающего преобразователя постоянного тока полезна для многих приложений, особенно если она может обеспечивать токи до 3 А (2 А непрерывно без радиатора).Alibaba.com предлагает 1 378 преобразователей переменного тока с 230 В на 12 В постоянного тока. Высокоэффективный блок питания постоянного тока. Почему усилитель IC?

    Преобразователь постоянного тока с 12 В в 24 В (повышающий преобразователь) Разработка схемы с использованием LM324

    Основная цель этого проекта - спроектировать и построить преобразователь постоянного тока с 12 В в 24 В. По сути, эта схема представляет собой преобразователь постоянного напряжения типа Boost Converter. Одно из применений этой схемы - солнечная электрическая система. Эта солнечная электрическая система, состоящая из солнечной панели 12 В, входное напряжение 12 В поступает от аккумуляторного оборудования, а выходное напряжение 24 В будет входным сигналом инвертора в солнечной электрической системе.Схема представляет собой преобразователь напряжения постоянного тока, построенный на микросхеме LM324, которая сконфигурирована как генератор для определения частоты переключения, и транзистор в качестве полупроводникового переключающего элемента.

    Преобразователь постоянного тока с 12 В в 24 В с использованием LM324

    Перед тем, как перейти к построению и эксплуатации схемы, мы обсудим основы преобразователя постоянного тока повышающего типа и микросхемы LM324. LM324 - это четырехъядерный операционный усилитель, что означает, что внутри него четыре операционных усилителя; Схема преобразователя постоянного тока с 12 В в 24 В разработана с использованием только двух операционных усилителей LM324.


    Повышающий преобразователь (повышающий) Основы

    Повышающий преобразователь используется для повышения / увеличения входного напряжения до некоторого более высокого уровня, необходимого для нагрузки. Более высокий уровень достигается за счет накопления энергии в катушке индуктивности и передачи ее в нагрузку при более высоком напряжении. Основная схема повышающего преобразователя или повышающего преобразователя состоит из катушки индуктивности, диода, конденсатора, переключателя и усилителя ошибки со схемой управления переключателем. Принципиальная схема повышающего преобразователя показана ниже.

    Преобразователь постоянного тока с 12 В в 24 В

    Работа с повышающим преобразователем

    Когда переключатель находится в положении ON, выход индуктора соединен с землей, и на него подается напряжение Vin. Ток индуктора увеличивается со скоростью, равной Vin / L.

    Когда переключатель выключен, напряжение на катушке индуктивности изменяется и становится равным Vout-Vin. Ток, протекающий в катушке индуктивности, спадает со скоростью, равной (Vout-Vin) / L.

    По закону сохранения энергии входная мощность должна быть равна выходной мощности (при условии отсутствия потерь в цепи).Входная мощность (Pin) = выходная мощность (Pout).

    Поскольку Vin

    Следовательно, в повышающем преобразователе Vin Iout

    Операционный усилитель LM324

    LM324 состоит из четырех независимых операционных усилителей с высоким коэффициентом усиления на единой монолитной подложке. Для поддержания единичного усиления каждый усилитель снабжен встроенным конденсатором, обеспечивающим частотную компенсацию.

    Распиновка
    LM324 Характеристики IC
    • Работа с одним или двумя источниками питания
    • Полоса пропускания единичного усиления - 1 МГц
    • Усиление постоянного напряжения - 100 дБ
    • Входной ток смещения - 45 нА
    • Входное смещение напряжения - 2 мВ
    • Входное смещение напряжения - 2 мВ 9016 Ток - 5 нА
    Приложения
    • Суммирующие усилители
    • Мультивибраторы
    • Осцилляторы
    • Усилители преобразователя
    • Блоки усиления постоянного тока

    Схема работы преобразователя постоянного тока с 12 В на 24 В с использованием LM324 и 9000 LM324 Преобразователь 24 В постоянного тока показан ниже.IC1 LM324 является ядром этой схемы. IC1-A, резисторы R1, R2, R3 и конденсатор C1 образуют генератор, работающий на частоте около 500 Гц. R2 и C1 используются для настройки частоты генератора. IC1-B подключен как компаратор, который сравнивает выходное напряжение с опорным и возвращает напряжение в каскад генератора с целью управления выходным напряжением.

    Преобразователь постоянного / постоянного тока с 12 В в 24 В

    Делитель потенциала, использующий предустановку R5, подключен к неинвертирующему выводу IC1. Выходное напряжение подключается к инвертирующему входному контакту через резистор 100 кОм.Выход этого каскада компаратора подается на неинвертирующий входной вывод IC1a через другой резистор 100 кОм. Выход каскада генератора подключен к базе транзистора Q1, а резистор R7 используется для ограничения тока базы Q1.

    Когда на выходе генератора высокий уровень, транзистор Q1 включается, и индуктор L1 заряжается (ток через индуктор L1 начинает увеличиваться). Когда выходной генератор переходит в низкий уровень, транзистор Q1 будет выключен, и теперь единственный путь для тока катушки индуктивности - через диод D2, конденсатор C3 и нагрузку, если таковая имеется.

    Обратный диод D2 будет смещен в прямом направлении, и энергия, накопленная в катушке индуктивности во время включения, будет сбрасываться в конденсатор. Диод D1 действует как диод свободного хода.

    Катушка индуктивности всегда будет пытаться противодействовать любому изменению тока, проходящего через нее, и здесь используется это свойство индуктора. При зарядке он накапливает энергию, а при разряде ведет себя как источник энергии.

    Напряжение, которое он выводит во время фазы разряда, пропорционально скорости изменения тока через него.По мере увеличения частоты переключения наведенная ЭДС (электродвижущая сила) индуктора также увеличивается.

    Надеюсь, вы четко поняли тему преобразователя постоянного тока с 12 В на 24 В. Если у вас есть какие-либо вопросы по этой теме или по электрическим и электронным проектам, оставьте комментарии ниже.

    PMP10902 Синхронный понижающий преобразователь с 24 В на 12 В при 4,5 А Эталонная конструкция


    См. Важное примечание и Заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

    Основной документ

    Описание

    Этот синхронный понижающий преобразователь обеспечивает питание 12 В при 4,5 А от входа 12,5 В до 24 В. Этот преобразователь был оптимизирован для обеспечения высокой эффективности при небольшой занимаемой площади для таких приложений, как портативные радиоприемники.

    Характеристики
    • Небольшая площадь менее 25 мм x 40 мм
    • Превосходный КПД (96,5% при 24Vin, 97.2% при 18Vin)
    • Низкопрофильный (высота 4 мм)

    См. Важное примечание и заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

    Схема / блок-схема

    Быстро понять общую функциональность системы.

    Скачать схему

    Руководство по проектированию

    Получайте результаты быстрее благодаря проверенным данным испытаний и моделирования.

    Скачать руководство по дизайну


    Устройства TI (2)

    Закажите образцы, получите инструменты и найдите дополнительную информацию о продуктах TI в этом справочном дизайне.

    Символы CAD / CAE

    Texas Instruments и Accelerated Designs, Inc. сотрудничали друг с другом, чтобы предоставить клиентам TI схематические символы и посадочные места на печатных платах для продуктов TI.

    Шаг 1 : Загрузите и установите бесплатную загрузку.

    Шаг 2 : Загрузите символ и посадочное место из таблицы файла CAD.bxl.

    Texas Instruments и Accelerated Designs, Inc. сотрудничали друг с другом, чтобы предоставить клиентам TI схематические символы и посадочные места на печатных платах для продуктов TI.

    Шаг 1 : Загрузите и установите бесплатную загрузку.

    Шаг 2 : Загрузите символ и посадочное место из таблицы файла CAD.bxl.

    Шаг 3 : Откройте файл .bxl с помощью программного обеспечения Ultra Librarian.

    Вы всегда можете получить доступ к полной базе данных символов CAD / CAE по адресу https://webench.ti.com/cad/

    Посадочные места печатной платы и условные обозначения доступны для загрузки в формате, не зависящем от производителя, который затем может быть экспортирован в ведущие инструменты проектирования EDA CAD / CAE с помощью Ultra Librarian Reader. Ридер доступен в виде (скачать бесплатно).

    UL Reader - это подмножество набора инструментов Ultra Librarian, которое может создавать, импортировать и экспортировать компоненты и их атрибуты практически в любом формате EDA CAD / CAE.


    Техническая документация

    См. Важное примечание и Заявление об ограничении ответственности, относящиеся к эталонным проектам и другим ресурсам TI.

    Руководство пользователя (1)
    Файлы дизайна (6)

    Поддержка и обучение

    Выполните поиск в нашей обширной онлайн-базе знаний, где доступны миллионы технических вопросов и ответов круглосуточно и без выходных.

    Найдите ответы от экспертов TI

    Контент предоставляется «КАК ЕСТЬ» соответствующими участниками TI и сообщества и не является спецификациями TI.
    См. Условия использования.

    Если у вас есть вопросы о качестве, упаковке или заказе продукции TI, посетите нашу страницу поддержки.


    Преобразователи постоянного тока в постоянный для монтажа в стойку | От 48 В до 24 В постоянного тока | От 48 В до 12 В постоянного тока | От 24 В до 12 В постоянного тока | От 8 до 30 ампер

    48–24 В, 48–12 В и


    24–12 В, 8–30 А Для узлов связи

    требуются изолированные преобразователи постоянного тока в постоянный, чтобы обеспечить отличное регулирование напряжения, низкий уровень шума и высокую эффективность преобразования напряжения.Надежность жизненно важна при непрерывной работе и при высоких температурах окружающей среды. Все эти аспекты были включены в конструкцию наших преобразователей постоянного тока для монтажа в стойку.

    Эти блоки допускают широкий диапазон входного напряжения при номинальном напряжении 24 или 48 В постоянного тока (идеально для телекоммуникационных приложений 48–24 В, 48–12 В и 24–12 В), положительное или отрицательное заземление и вырабатывают чистую мощность 12 или 24 В. Твердотельная схема разработана консервативно, полупроводники выбраны и испытаны, чтобы выдерживать 200% нормальной рабочей мощности.

    Выходное напряжение поддерживается в пределах 1% для всех условий линии и нагрузки, а выходной сигнал хорошо фильтруется, что позволяет использовать его с чувствительными трансиверами и телекоммуникационным оборудованием.


    Характеристики

    • Входы 48, 24 В; Выходы 12, 24 В; положительная, отрицательная или плавающая земля.
    • Изоляция шасси ввода / вывода - 250 В постоянного тока
    • Выходная мощность 400 Вт
    • Рассчитан на продолжительный режим работы при полной нагрузке
    • Превосходное регулирование при любых условиях линии / нагрузки
    • Низкая пульсация обеспечивает бесшумный выход
    • Высокая эффективность - обычно 87%
    • Легко адаптируется к стойкам 19 и 23 дюйма, центральное крепление (6 дюймов спереди)
    • Выходной вольт и амперметр
    • Регулировка выходного напряжения на передней панели
    • Низкопрофильный - занимает два RU (одно пространство RU сверху и снизу рекомендуется для охлаждения)

    Технические характеристики: Преобразователи постоянного тока в постоянный для монтажа в стойку

    Модель Вход Напряжение (В постоянного тока) Регулировка выхода Сила тока (непрерывная) Вес
    Напряжение (В постоянного тока) Максимальный ток фунтов кг.
    48-12-30РМ 40-60 12 13,6 12,6-14,5 30 10 4,6
    48-24-15РМ 40-60 12 27,2 25,2-29,0 15 10 4,6
    24-12-30РМ * 20–30 26 27,2 12,6-14,5 30 10 4.6
    24-48-8РМ 20–30 26 54,4 50,4-58,0 8 10 4,6

    * Специальный заказ - Свяжитесь с заводом-изготовителем для получения информации о наличии

    Производительность

    • Регулировка: 1% линия / нагрузка
    • Пульсация: +/– 1/2% пик-пик макс.
    • Ток холостого хода: 48 В: <100 мА, 24 В: 300 мА
    • КПД: обычно 85% при нагрузке 50%.
    • Рабочая температура: от -20 до 50 ° C; Линейное снижение номинальных характеристик от 100% при 50 ° C до 50% при 70 ° C
    • Изоляция: вход-выход 250 В-шасси.

    Вид сзади

    Механический

    • Алюминиевая передняя панель с порошковым покрытием, алюминиевый корпус с виниловым покрытием.
    • Монтажные кронштейны для установки в 19-дюймовую или 23-дюймовую стойку, по центру или спереди.
    • Клеммные колодки с легким доступом на задней панели устройства, с защитной крышкой
    • Предусмотрена защита переключателя на передней панели.
    • Потенциометр регулировки выходного напряжения, утопленный в передней панели

    Защита

    • Входной и выходной автоматический выключатель.
    • Ограничение тока / защита от короткого замыкания.
    • Отключение по высокому / низкому входному напряжению
    • Отказобезопасные компоненты защищают от перенапряжения на выходе.
    • Автоматическое снижение мощности при высоких температурах, начиная с температуры радиатора 65 ° C.
    • Автоматическое тепловое отключение и рекуперация при температуре радиатора 80 ° C. (автоматический сброс при температуре радиатора 55 ° C).
    • Защита от обратной полярности.

    Опции

    • Работа в качестве зарядного устройства и / или параллельная работа с резервированием.(Кольцевой диод, установленный на радиаторе, установлен последовательно с выходом)
    • Контакты сигнализации отказа выхода; Форма C
    • Рекомендуемая токовая защита зарядных проводов

    Размер корпуса R-1

    дюймов Сантиметров
    H Вт D H Вт D
    3,5 19/23 14 8,9 48.3 / 58,4 35,6

    Что делать: 12 В или 24 В? - 4QD

    Какое напряжение мне следует использовать - 12 В, 24 В, 36 В или 48 В?

    Нас часто спрашивают, что лучше всего - 12 В или 24 В для моторной системы с батарейным питанием [короткий ответ - 24 В], а также если мы сделаем контроллер мотора 12 В.

    Давайте на минутку выразимся в терминах автомобиля: если вы хотите ускориться или иметь более высокую максимальную скорость, вам нужно больше лошадиных сил. В электромобиле энергия обычно поступает от аккумулятора и преобразуется двигателем в энергию.Электрическая мощность - это вольт, умноженный на амперы, так что 40 ампер от 12-вольтовой батареи равны 480 ваттам. Но 480 Вт может также поступать от батареи 24 В при токе всего 20 ампер; Таким образом, для любой конкретной мощности, чем выше напряжение, тем ниже будет ток.

    Теперь электрический ток вызывает нагрев. Двигатель, проводка и контроллер нагреваются, что приводит к потере энергии. Потери тепла пропорционально квадрату тока, умноженному на сопротивление. При прочих равных, это приведет к тому, что потери на 24 В будут вдвое меньше, чем на 12 В.Итак, система 24 В всегда лучше, чем система 12 В - при условии, что вы можете физически установить две батареи. К тому же 36 или 48 В были бы даже лучше [здесь есть страница об использовании наших контроллеров на 48 В и выше].

    В системах действительно высокой мощности (молочные поплавки, электромобили, вилочные погрузчики) часто используется 72 или даже 96 В для уменьшения нагрева.

    Количество энергии в батареях составляет амперы x часы x вольт. Рассмотрим аккумулятор на 12 В на 60 ампер-час. Ясно, что это точно так же, как две параллельные батареи меньшего размера 12 В 30 Ач.Но общее количество энергии в этих двух не изменится, подключим мы их параллельно или последовательно. Таким образом, батарея 12 В 60 Ач может хранить точно такую ​​же энергию, как батарея 24 В 30 Ач.

    Есть еще один фактор против работы с напряжением 12 В: полевым МОП-транзисторам требуется хорошее напряжение для их полного включения, поэтому в большинстве контроллеров 4QD используется внутренняя шина питания 9 В, которой достаточно для обеспечения правильного включения. Однако между 9В и 12В нет большой разницы. От батареи не требуется много тока, прежде чем она упадет на 2 В на ее выводах.Небольшое крепление для дополнительных входов и проводки - и питание 9В падает. После этого доступный ток с контроллера довольно быстро падает! Помните, что ток батареи на самом деле является прерванной версией тока двигателя, поэтому индуктивность и сопротивление батарей и проводки батареи вносят свой вклад в любое падение напряжения.


    Двигатели 12 В на 24 В

    Номинальный ток двигателя

    Двигатели предназначены для работы на заявленных оборотах при определенном приложенном напряжении с указанной нагрузкой - той, при которой двигатель принимает максимальный непрерывный ток.

    Если вы запустите двигатель с меньшей нагрузкой, чем указано на паспортной табличке, то потребление тока уменьшится, а скорость немного увеличится.

    Если вы увеличите нагрузку, то потребление тока двигателем увеличится, а его скорость снизится. Очевидно, вы сейчас превышаете номинальные параметры двигателя в непрерывном режиме, поэтому он начнет нагреваться больше, чем следовало бы. Чем больше перегрузка, тем быстрее нагревается двигатель, поэтому существует ограничение по времени для такой перегрузки. Однако обычно безопасно запускать двигатель с перегрузкой по току на 300% -400%, возможно, в течение минуты - хотя это будет варьироваться от двигателя к двигателю.

    Напряжение двигателя

    Если вы запустите двигатель 12 В от 24 В, его ток потребления и скорость все равно будут зависеть от механической нагрузки. Однако без нагрузки он теперь будет работать с удвоенной скоростью, с которой он работал с напряжением 12 В. Нагрев в двигателе по-прежнему связан с током, поэтому вы все равно можете работать с его полной номинальной механической нагрузкой / током. Однако, если двигатель плохо сбалансирован, вы можете ожидать шума и вибрации, поскольку общая конструкция может быть неадекватной для более высокой скорости.Также может быть проблема с износом щеток, поскольку щеткам предлагается переключать ток в два раза быстрее. Эти эффекты, однако, маловероятны, и обычно увеличение скорости вполне нормальное.

    Здесь есть одна оговорка. Двигатель представляет собой индуктивное устройство, а коммутатор и щетки - механический переключатель. Такая механическая система переключения будет иметь ограничение на максимальную скорость, с которой она может работать, и если это будет достигнуто, коммутация выйдет из строя. Я не хотел бы говорить о точных пределах, но один эффект - это шум, а чрезмерный шум может иногда вызывать сбой контроллера.Эффект довольно редкий, но будьте осторожны при чрезмерном повышении частоты вращения.

    Пределы скорости двигателя

    Пределы скорости двигателя - это не просто качество подшипника. Если вы раскрутите мотор достаточно сильно - центробежная сила возьмет верх, и ротор разлетится на части. Также важна конструкция щетки и коммутатора. В зависимости от конструкции они будут иметь максимальную частоту переключения, и работа выше этой скорости вызовет сильное искрение щеток. В крайних случаях это вызовет сильные переходные помехи, которые могут вывести из строя контроллер.Это маловероятно: мы когда-либо видели, как это делал только один заказчик: он использовал двигатели 12 В на 36 В и взорвал два контроллера! Производитель контроллера не может комментировать эти ограничения двигателя: вам необходимо проконсультироваться с производителем двигателя.

    Если вы перегружаете двигатель, его ток возрастает одинаково, независимо от того, работает ли двигатель от 12 В или 24 В. Однако при остановке ток от 24 В может быть вдвое больше, чем от 12 В, поэтому двигатель может нагреваться в четыре раза (нагрев пропорционален квадрату тока).Однако этого не произойдет, если вы используете хороший контроллер, так как контроллер будет ограничивать ток до его расчетного значения. Кроме того, контроллер изменяет напряжение на двигателе, поэтому вы, вероятно, ни в коем случае не собираетесь использовать двигатель при полном напряжении.

    Еще одно соображение заключается в том, что если вы пропустите слишком большой ток через двигатель с постоянными магнитами, можно слегка размагнитить магниты. Это кумулятивно: мощность двигателя будет немного снижаться каждый раз, когда вы это делаете. Однако для аккумуляторных двигателей, вероятно, достаточно безопасно предположить, что при номинальном напряжении ток, потребляемый при остановке двигателя, не достигнет этого уровня размагничивания.Если бы вы запустили двигатель 12 В от батареи 24 В, ток остановки мог бы быть чрезмерным, если бы он не был ограничен контроллером.

    Следовательно, при условии, что вы выбрали контроллер, подходящий для используемого двигателя, вы обычно можете запустить двигатель 12 В от батареи 24 В без каких-либо последствий, за исключением того, что полная скорость увеличивается вдвое.


    Системы на 12 В

    Работа при высоком токе от 12 В может вызвать несколько проблем, поэтому 4QD не рекомендуют это напряжение. Однако наши модели Porter, DNO, SST и Pro-160 могут работать от 12 В.Если вам нужен сильноточный контроллер 12 В, обратите внимание на наш новый Pro-360.

    Напряжение затвора полевого МОП-транзистора

    Обычным полевым МОП-транзисторам для правильного включения требуется около 7 или 8 вольт на затворе. Из-за этого большинство контроллеров 4QD имеют внутреннее питание 9 В, что дает почти 8 В на затворе MOSFET.

    Теперь, если вы посмотрите напряжение на клеммах 12-вольтовой батареи с помощью осциллографа, вы обнаружите, что, когда контроллер потребляет прерывистый ток от батареи, отображается прямоугольная волна с амплитудой 2 вольта.Батарея может иметь разомкнутую цепь 13 В, но во время периодов ШИМ, когда фактически потребляется ток, эффективное напряжение фактически падает до 11 В. Если вы хотите узнать больше о том, почему происходит прерывание тока, см. Наш архив схем.

    Учтите также, что при разряде на 80% (реалистичный уровень до подзарядки) аккумулятор на 12 В может иметь напряжение на клеммах (разомкнутая цепь) около 10,8 В. Таким образом, ШИМ будет работать при эффективном напряжении 8,8 В. Таким образом, внутренняя шина 9 В контроллера не может оставаться на уровне 9 В! И это прежде, чем мы начнем рассматривать падения напряжения в проводке батареи из-за ее сопротивления и индуктивности.

    Таким образом, довольно сложно полностью использовать батарею 12 В при высоких токах и получить полный номинальный ток от контроллера, поскольку шина 9 В упадет, а вместе с ней и доступный ток.

    [Обратите внимание, что у новых Pro-160/360 гораздо более современный дизайн внутреннего источника питания, который позволяет обойти эту проблему].

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
