Когда необходим импульсный преобразователь

Предлагаю вам для начала представить такой случай из радиолюбительской практики. Вы захотели собрать усилитель своими руками. Для упрощения отбросим их деление на типы и классы. Будем руководствоваться одним, для многих, основным параметром усилителя звуковой частоты – его выходная мощность. Вы решили не размениваться по мелочам и собрать для себя усилок на 500 ватт. Всё. Цель установлена. Перед вами стоит задача найти подходящую схему. Что дальше? Правильно. Шарим на популярных радиолюбительских сайтах, не забывая, конечно, про mikrocxema.ru, в поисках заветной схемы усилителя звуковой частоты.

Допустим, из кучи предложений нашли две наиболее удовлетворяющих потребности. К примеру, схема номер раз – транзисторный биполярный усилитель мощности и схема номер два – транзисторный полевой усилитель мощности. Теперь из них нужно выбрать одну, на базе которой вы будете паять желанный, радующий ухо мощным звуком девайс. Руководствуясь субъективными оценочными критериями, выбираете, допустим, первый вариант. Ага. Спаять схему – полбеды, и здесь особых трудностей возникнуть не должно. Но вот перед вами вырисовывается огромная, типичная в подобной ситуации проблема. Думаете какая? Правильно. А чем же я его буду питать? Точнее – от чего! Это, пожалуй, одна из главенствующих проблем при конструировании мощных электронных устройств.

Если применять трансформаторный источник питания, то для нашей схемы габаритная мощность трансформатора должна быть не менее 625…650 ватт. Кроме того, что подобные трансы не валяются на дороге, так они ещё и жутко дорогие. А если вы захотели использовать собранный усилитель мощности в автомобиле. Как тогда его питать? В этом случае приходят на помощь импульсные источники питания и импульсные преобразователи напряжения. Собрать и довести до ума импульсный блок питания, преобразователь, конечно, сложнее традиционного, но другого выхода нет. Приходится паять. Ведь мы так близко к заветному первому запуску усилителя.

От теории к практике конструирования

Сегодня расскажем и приведем схему преобразователя напряжения с мощностью нагрузки до 1000 ватт. Конвертер отлично подойдет для питания как автомобильного усилителя, так и любого другого электрического устройства от бортовой сети. Напряжение на выходе преобразователя равно 75…105 вольтам. Но изменить его никогда не поздно. На вход преобразователя подается стандартное автомобильное напряжение 12 вольт. Схема преобразователя:

Добавлено: из радиолюбительской беседы в комментариях стало ясно, что схема преобразователя не полностью надежна и работоспособна. Мы немного изменили силовой каскад и в итоге получилась вот такая схема:

Добавлено: подробнее о питании сетевым напряжением смотрите комментарий 11. Также стоит обратить внимание на 21. В 31 фото собранного блока питания. Описание изменений читайте в 35, 37, 41.

Собирается преобразователь на широко распространенной микросхеме ШИМ TL494 и мощных MOSFET на выходе, способными обеспечить необходимую силу тока.

Для этой цели сгодятся по три параллельно соединенных полевых транзистора IRFZ44N на плечо. Итого, шесть штук, т.к. преобразователь, конечно, двухтактный. Кстати, такие транзисторы стоят в автомобильном сабвуфере Prology ATB-1000 и Prology ATB-1200.

Можно поставить в схему MOSFET IRF3710, помощнее и понадежнее. На выход преобразователя традиционно ставят импульсный трансформатор. А после него уже мощные выпрямительные диоды или диодный мост и фильтрующие конденсаторы, т.е. все обязательные для блоков питания радиокомпоненты.

Рассчитываем импульсный трансформатор

Теперь о том, как рассчитать импульсный трансформатор для нашей схемы преобразователя. Входное напряжение потенциалом 13,8 вольт должно преобразовываться примерно в 70 вольт (чтобы после диодов и фильтрующих конденсаторов получилось около 90 В). Частота преобразователя 50 кГц. Её задает генератор с ШИМ TL494 (левая часть схемы преобразователя). Допустим, у нас в наличии имеется ферритовое кольцо М2500НМС К65х40х9. Из него мы будем получать импульсный трансформатор для нашего преобразователя. Буковка «С» в маркировке феррита обозначает, что он предназначен для работы в сильных магнитных полях. Габаритная мощность такого кольца примерно 1100 ватт, т.е. то, что нам нужно. А рассчитывается она по формуле:

P_габ = 3,14 * (D — d) * h * d * d * f * 0,25 / 12000 => P_габ = 3,14*(65-40)*9*40*40*50*0,25/12000?1100 Вт.

Как можно заметить, габаритная мощность зависит не только от размеров ферритового сердечника, но и от частоты тока преобразователя. Причем зависимость существенная. Таким образом, при проектировании преобразователя напряжения мы не скованы частотной характеристикой, как это было бы в случае с традиционным сетевым блоком питания, рассчитанном на промышленную частоту 50…60 Гц. Это не может не радовать, так как при расчетах, обнаружив несоответствие габаритной мощности трансформатора мощности нагрузки, мы можем просто увеличить частоту задающего генератора. Частота, если брать в широких пределах, может составлять 5…500 кГц, обычно, конечно, этот разброс значительно уже – 10…100 кГц. При этих значениях коэффициент полезного действия импульсного трансформатора равен 95…99%! Но здесь ещё необходимо, конечно, учитывать характеристики материала сердечника. Для предварительного расчета можно взять среднюю частоту преобразования 50 кГц. Увеличив частоту до 100 кГц, мы получим габаритную мощность импульсного трансформатора для нашего преобразователя в два раза больше, т.е. под 2 кВт.

Сила тока во вторичной обмотке I₂ = 1000 / (70+70) ? 7 ампер.

Теперь определим плотность тока в обмотках: J = 1,5 + 24 / (P_габ)^1/2 => J=1,5+24/(1100)^1/2 = 2,2 А/мм².

Теперь необходимо определить разность потенциалов, подводимую к импульснику для рассматриваемой схемы преобразователя напряжения. Поскольку первичная обмотка поделена на две с отводом от средней точки, U₁ = 2*13,8 – U_нас, где U_нас – падение напряжения на переходе сток-исток транзистора. Для IRFZ44N примем U_нас = 0,8 В. Для MOSFET IRF3710 это значение поменьше. U₁ = 2*13,8 – 0,8 ? 27 вольт.

Отлично. Находим количество витков и диаметр провода первичной обмотки. W₁ = 500 * U₁ / (F * 0,25 * (D — d) * h) => W₁=500*27/(50*0,25*(65-40)*9) ? 5 витков. Т.е. по три витка на плечо с отводом от середины. Итого, W₁=6. Для вычисления диаметра обмоточного провода определим силу тока в первичной обмотке. I₁ = 1000 ватт / (27 вольт/2*КПД) => I₁ = 1000 ватт / (27 вольт/2*0,9) ? 83 А. Отсюда диаметр провода равен d1 = 0,6*(83 А)^1/2 = 5,46 мм. Если считать через плотность тока, то получаем d₁ = (83 (А) / 2,2 (А/мм²) / 3,1415)^1/2 * 2 = 6,9 мм. Найдем среднее значение d₁= (5,46+6,9)/2 ? 6 мм. Можно и нужно взять провод меньшего диаметра и намотать первичку в несколько жил. Например, 1,5 мм x 16 жил.

Число витков вторичной обмотки W₂ = W₁*U2 / U1 => W₂=6*(70+70) / 27 = 31 виток или примерно по 15…16 витков с отводом от середины медным проводом диаметром d₂ = 0,6*(7 А)^1/2 ? 1,6 мм. Для верности можно пустить три жилы диаметром 1 мм. Или 0,63 мм x 6 жил.

После всех свистоплясок получается импульсный трансформатор для преобразователя примерно следующего вида:

Вот мы и произвели беглый расчет импульсного трансформатора для схемы преобразователя мощностью 1000 ВА. Причем сделали это вручную, без использования компьютерных программ. Методик расчета трансформаторов предостаточно. Для получения более точных показателей, конечно, желательно воспользоваться вычислительной программой для расчета трансформатора. И лучше не одной. Т.к. полученные значения в них порой очень сильно разняться. А при расчете в нескольких прогах можно аналитически-статистическим методом отсеять более точные данные. Одну из программ можно скачать в статье автомобильный преобразователь напряжения. Там же можно почитать дополнительно о подобных конструкциях и схемах преобразователей. И ещё несколько скачайте по ссылке ниже.

Скачать программы для расчета трансформатора

Автором ExcellentIT v. 3.5.0.0 и Lite-CalcIT v.1.7.0.0 является Владимир Денисенко из г. Пскова, автором Transformer v.3.0.0.3 и Transformer v.4.0.0.0 – Евгений Москатов из г. Таганрога.

Советую применять все указанные программы для расчета импульсных источников питания комплексно.

Метки: полезно собрать

Радиолюбителей интересуют электрические схемы:

Расчет силового трансформатора
Преобразователь напряжения 12 — 220

Стабилизатор 24 вольта. Стабилизатор напряжения 12 вольт для светодиодов в авто

ГлавнаяРазноеСтабилизатор 24 вольта

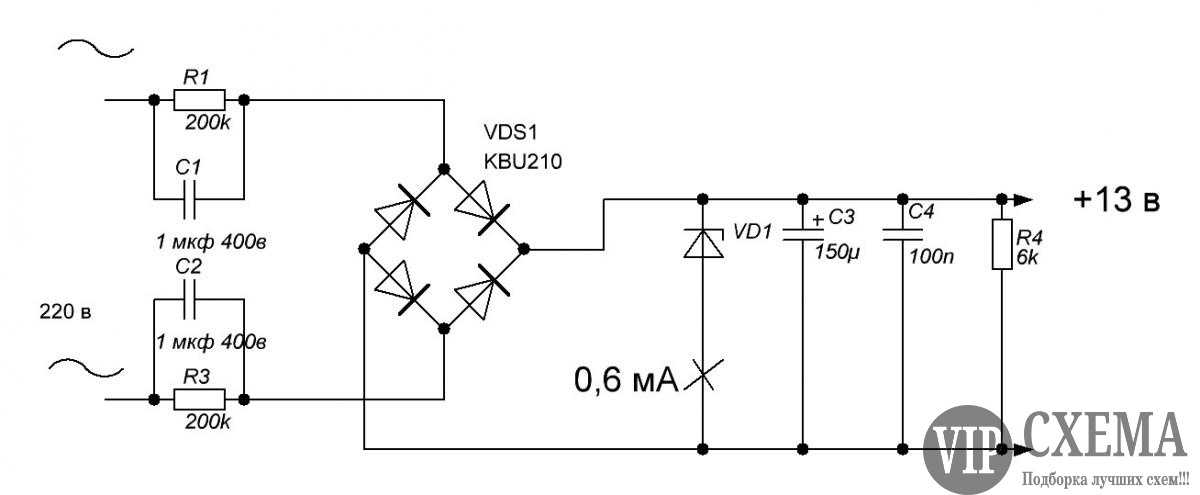

Схема стабилизатора напряжения на 12 Вольт

Стабилизатор – устройство, которое вне зависимости от колебаний входящих характеристик, на выходе всегда выдает стабильное номинальное значения напряжения. И он может понадобиться не только для использования в сетях на 220В, а и в 12В системах. К примеру – в автомобиле, или там, где есть необходимость использовать низковольтное оборудование (освещение во влажных помещениях и т. д.).

К примеру, подключение светодиодной подсветки в автомобиле без микросхемы стабилизатора напряжения 12В чревато быстрым выходом диодов из строя, так как генератор авто не может обеспечить стабильный вольтаж в бортовой сети. Однако не обязательно покупать готовое устройство – такую схему можно собрать и самостоятельно.

Разновидности 12В стабилизаторов

Существует несколько вариаций схем такого устройства для 12 Вольт, но самые распространенные – линейный и импульсный. Чем же они, по сути, отличаются?

• Линейный стабилизатор является по своим свойствам обычным делителем напряжения, который получает входящее напряжение на одно из плеч, а на другом изменяет сопротивление, чтобы в результате на выходе получалось заданное напряжение. Если дельта входа/выхода слишком велика, КПД такого прибора резко падает, так как значительная часть энергии рассеивается в виде тепла — это приводит к необходимости охлаждения.
• В импульсном варианте ток поступает в накопитель (конденсатор или же дроссель) короткими импульсами, сформированными ключом. Когда электронный ключ замыкается, накопленная энергия поступает на нагрузку, при этом значение напряжения остается стабильным. Сам процесс стабилизации происходит контролем длительности импульсов при помощи ШИМ. Такой вариант прибора имеет высокий КПД, однако наводит импульсные помехи на выходе, что не всегда приемлемо.

Также существуют автотрансформаторные и феррорезонансные аппараты, использующиеся преимущественно для переменного тока, но они относительно сложны.

Благодаря наличию множества электронных компонентов и радиодеталей в свободной продаже, любой, даже начинающий радиолюбитель, при необходимости может дома собрать для своих нужд стабилизатор напряжения на 12 Вольт – была бы схема.

Как сделать 12В стабилизатор

Стабилизатор на LM317

Самый простой способ получить в домашних условиях работающий стабилизатор на 12 Вольт – приобрести готовую микросхему, к примеру, LM317, и, добавив резистор, получить готовый выравниватель напряжения. Этот вариант отлично подойдет для запуска светодиодов в условиях постоянно скачущего напряжения.

К готовой микросхеме LM317, а именно к среднему контакту, подпаивается резистор на 120-130 Ом, левый контакт паяется к выходу на нагрузку сразу за сопротивлением, а на правый контакт подается напряжение с источника. Для лучшего понимания все изображено на картинке ниже.

Схема на микросхеме LD1084

Также весьма незатейлив стабилизатор напряжения на 12 Вольт на микросхеме LD1084. Благодаря плавной стабилизации, такое устройство поможет не только при использовании светодиодов, а и, например, для избавления от изменения яркости света в авто, которое всегда присутствует в силу особенностей работы бортовой электросистемы. Схема такого прибора приведена ниже.

Стабилизатор на диодах и плате L7812

Еще одним вариантом исполнения прибора в домашних условиях может служить простая схема на L7812 и диодах Шоттки. Кроме этих деталей понадобится пара конденсаторов, и провода для пайки. Итак, к регуляторной микросхеме подпаиваются диод и конденсаторы согласно схеме. Диод должен быть между + проводом входного питания, и левым контактом микросхемы. Правый контакт платки припаивается к + нагрузки. Средний – к минусам емкостей и минусу источника питания. Таким образом, получается простая и надежная схема стабилизации напряжения.

Самый простой стабилизатор  — плата КРЕН

Самым, пожалуй, простым вариантом для изготовления прибора дома является микросхема КРЕН, точнее КР142ЕН8Б (таково ее полное название). Кроме самой платки, понадобится выпрямляющий диод 1n4007. Спаяв эти элементы согласно схеме, приведенной ниже, можно получить самый элементарный, однако очень надежный прибор.

Применив любую из этих схем стабилизации, можно быстро и без особых затрат собрать устройство, которое в силах обеспечить необходимые выходные характеристики в 12В электрических сетях.

Если же ваши познания в электронике не позволяют вам паять и мастерить, то лучшим вариантом будет приобретение заводского устройства, которое собрано в фабричных условиях, обладает подходящим корпусом, системой охлаждения, и собраны из хорошо подобранной и подогнанной друг к другу элементной базы.

Читайте также:

electroadvice.ru

Стабилизатор 24 вольта. ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ С 24 НА 5 ВОЛЬТ

ПРЕОБРАЗОВАТЕЛЬ 24 В 12 ВОЛЬТ

   Это схема понижающего 24 вольта в 12 вольт, на ток 20А и мощность 400 Ватт DC-DC преобразователя. При необходимости снизить напряжение до стандартных 12В некоторые применяют обычный понижающий стабилизатор. Возможно это и оправдано, если надо подключить небольшую автомагнитолу, но когда устройство работает с токами десятки ампер — это не вариант. В схеме обычного линейного регулятора на 20А, возникнут огромные потери, и так делать совсем не рекомендуется. Преобразователь же имеет гораздо более высокую производительность.

Принципиальная схема преобразователя 24-12В

   Характеристики инвертора 24-12:

• Выходной ток: 20A на 12V (15A непрерывного и 30A мгновенного),
• Входное напряжение: 18-30В постоянного тока,
• Выходное напряжение: от 5 до 20В,
• Рабочая Частота: 70kHz,
• Эффективность: 95%,
• Максимальная мощность 400 Вт,
• Защита: 30А.

   Схема разработана с целью повышения производительности и максимальной простоты. Она может использоваться в различных устройствах, таких как солнечные батареи или просто снижения напряжения у 24-вольтовых транспортных средств. Микросхема 7812 обеспечивает фиксированное напряжение +12 в для питания драйвера IR2111, ШИМ-модуля и контроллера температуры.

Принципиальная схема модуля генератора

   Модуль PWM генерирует колебания с широтно-импульсной модуляцией (ШИМ) на выходах S1, S2, этот сигнал пропорционален настоящего намерения в VSF точки выходной цепи (выходное напряжение источника) и запись модуля, эти точки находятся на положительной обратной связи модуля, определенное значение достигается путем изменения её значения резистором P1 в модуле PWM. Печатная плата — в архиве.

   Модуль контроля температуры отвечает за поддержание температуры усилителя на транзисторах MOSFET. Можно его не использовать вообще, а подать питания на кулер напрямую.

   Усилитель сигнала задающего генератора собран на драйвере для MOSFET — IR2111. ШИМ-колебания после смешения на диодах имеет результирующий сигнал — прямоугольную волну с фиксированной частотой 70kHz, ширина импульса от 0% до 98%. Далее выход прямоугольного сигнала усиливается каскадами на Т1, Т2, Т3, отфильтровается дросселем L2. После L2 он выпрямляется группой диодов D10 и D11 — это высокопроизводительные типа Шоттки, подходящие для применения в импульсных источниках питания. И, наконец, напряжение 12В фильтруется и стабилизируется двумя электролитическими конденсаторами С10, С11. В итоге напряжение питания получается очень стабильное.

el-shema.ru

ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕНИЯ С 24 НА 5 ВОЛЬТ

Есть стандартное напряжение 24 или 48 В. Как из такого входного напряжения получить 5 В на 3 А выходного тока? Со специальным DC-DC преобразователем BD9G341AEFJ от ROHM. Эта микросхема идеально подходит для высокого входного напряжения и снижения его до 5-ти вольтового низкого напряжения с током 3 A. Микросхема BD9G341AEFJ — это понижающий импульсный стабилизатор со встроенным MOSFET транзистором имеющим сопротивление канала 150 миллиом. Архитектура обеспечивает быстрый старт и простую настройку компенсации фазы. Рабочая частота программируется от 50 кГц до 750 кГц.

Схема преобразователя 24/5 В

Огромный плюс платы в том, что конфигурация 3-х контактов похожа на ldo-стабилизатор регулятор LM7805, так что инвертор предназначен в качестве замены для микросхемы БП старой серии, который может к тому же обеспечить гораздо больший ток и принять более высокое входное напряжение.

Технические характеристики

• Питание 24-48 В постоянного тока (12-76 В диапазон)
• Выходная мощность 5.1 В / 3 А
• Конфигурация цоколёвки под непосредственную замену LM7805
• Частота преобразования 200 кГц.

При необходимости можно получить различное выходное напряжение путем замены нескольких радиокомпонентов в схеме согласно даташита.



Дополнительно есть функции защиты, такие как защита от перегрузки по току, перегрева и пониженного напряжения блокировки. Блокировка и гистерезис могут быть установлены внешним резистором. Рисунок печатной платы здесь.



les66.ru

Стабилизатор напряжения 12 вольт для светодиодов в авто

Электросеть автомобиля не имеет постоянного напряжения — оно меняется в зависимочти от разряженности аккумулятора и колебается при работе двигателя в интервале 11,5 — 14,5 Вольт. Это отрицательно влияет на работу дополнительного светодиодного оборудования рассчитанного на 12 Вольт — оно работает нестабильно и быстрее выходит из строя.

Импульсный стабилизатор напряжения 12 вольт для светодиодов гасит скачки напряжения выше значения в 12 вольт. Также его можно использовать для установки на автомобили с напряжением бортовой сети 24В оборудование, рассчитанное на 12В.

Данный стабилизатор аналогичен регулируемому стабилизатору напряжения, но отсутствует необходимость его колибровки. Работает только на понижение.

Характеристики:

• Модель: LM2596
• Ток: постоянный
• Входное напряжение: 3-40 Вольт
• Выходное напряжение: не более 12 Вольт
• Максимальная сила тока: 3 Ампер
• Эффективность преобразования: 93%
• Пульсация выходного сигнала: < 30мВ
• Частота переключения: 65 кГц
• Рабочая температура: -45 до + 85
• Размер: 43 х 21 х 14 мм

Комплектация:

• 1 х Стабилизатор напряжения 12 Вольт

Подключение:

2 контакта с метками IN+ и IN- подключаются к источнику питания путем припайки проводов плюсового и минусового соответственно. К двум контактам с противоположного края подключается потребитель (ДХО, лента, светодиодный модуль и т.д.) — плюсовой провод к метке OUT+, минусовой — к метке OUT-.

Условия доставки в

тестирование		Почтой России	Стоимость доставки: 290 р.
тестирование		Посылка Онлайн (примерный срок 2-5 дней)	Стоимость доставки: 189 р.

electro-kot.ru

---

• Характеристики саморегулирующийся нагревательный кабель
• Подключение теплого пола к электричеству схема
• Схема подключения дифавтомат трехфазный
• Как в кухню встроить холодильник в
• Что паять что нужно
• Панели как установить
• Электрические солнечные панели
• Шина заземления в щитке
• Гудит машина
• Рейтинг инверторные кондиционеры
• Как подключить плафон

Преобразователи постоянного тока в постоянный с 24 В на 12 В, полностью изолированные, для тяжелых условий эксплуатации, морского и военного класса (полностью регулируемые) от 540 Вт.

	27 мая 2022 г.
						Подробнее преобразователи от PowerStream
	Они полностью регулируются импульсные преобразователи мощности (импульсные), предназначенные для обеспечения регулируемой 13,6 мощность вольт для оборудования в 12-вольтовых транспортных средствах. Это привлекательные, надежные, надежные преобразователи постоянного тока в постоянный для вилочных погрузчиков, внедорожников, строительства, военных, морское и рекреационное оборудование. Они очень тихие как электрически, так и акустически. Печатные платы имеют конформное покрытие для использования в морской технике. среды. Чтобы определить силу тока, вам нужно просто сложить ватты всего оборудования запитать и разделить на 12 вольт. Эти преобразователи полностью изолированы, поэтому будут работать как с положительной, так и с отрицательной землей. наземные приложения. лет Преобразователи постоянного тока Heavy Duty 40 А Преобразователь постоянного тока в постоянный Прочный корпус с широким диапазоном рабочих температур 40 А Постоянный ток в постоянный Преобразователь Деталь Номер и Цена ПВТК615-24-12 938 $ Срок изготовления до 40 дней PVTC615X-24-12 1080 $ Срок изготовления до 40 дней Страна Происхождение Канада, право на участие в НАФТА Вход Напряжение от 20 до 35 В постоянного тока Максимальный ввод ток без нагрузки < 410 мА Выход Напряжение 13,6 В пост. тока (доступно 12 В, уточняйте при заказе) Выходное напряжение Регулировка ±1 В тип. Максимальный выход Ток(и) 45 А Максимум 10 минут Максимальная выходная мощность Пик 680 Вт Максимальный выход Мощность (постоянная) 544 Вт (40 А) Рабочий цикл 100% номинальной мощности 24 часа в сутки Выходной ток предел? Да Эксплуатация Диапазон температур от -25°C до +40°C от -40°C до +55°C Снижение номинальных характеристик 2,5% на °C до +50°C 2,5% на °C до +60°C Эффективность >85 % Регулирование линии <±0,5% Регулировка нагрузки <±0,5% Переходный Ответ <2 В для 50% перенапряжения Переключение частота 60 кГц Выходная пульсация шум <50 мВ СКЗ Шум вставлен на входных клеммах <50 мВ СКЗ Изоляция Изоляция >1500 В от корпуса до любой клеммы, >1500 В изоляция входа к выходу. Подавление переходного напряжения. Дистанционное питание вкл/выкл Опция Цифровой вольт/ампер метр Опция Индикаторы Звуковые и визуальные индикаторы постоянного тока, низкое потребление напряжение, низкое выходное напряжение, перегрев. Неисправность выхода сухого контакта реле. Входной предохранитель 3 x 15 А АТС Соединения Входные провода #12 AWG Выходные винтовые клеммы Защита Перенапряжение, перегрузка по току, короткое замыкание Цепь, обратная полярность, перегрузка Размеры 368 x 259 x 109 мм (14,5 х 10,2 х 4,3 дюйма) Чертежи Нажмите здесь для рисования Вес 3,2 кг (7 фунтов) Звуковой Шум Нет Стандартная услуга жизнь 87000 часов Гарантия 5 1 9 год0008 Сертификаты cETLus ожидается   Как использовать реле с сухими контактами Реле с сухими контактами: Для использования реле отказа выхода с сухими контактами, вы должны подключить 9-контактный D-разъем к единица. Вы должны использовать контакты один и шесть, как указано на удаленном разъеме. диаграмма. Реле настроено на заводе на отказ в закрытом положении, когда загораются светодиод низкой мощности и зуммер. Если вы хотите, чтобы реле отказало в открытое положение, когда загораются светодиод низкой мощности и зуммер, вы должны принять закройте блок и переместите перемычку в другое положение на J10. J10 есть расположен рядом с реле К1. Кому измените положение перемычки, сначала выключите устройство и отсоедините блока как от мощности, так и от нагрузки(-й). Затем включите устройство на 30 секунд, чтобы разрядите конденсаторы, затем снова выключите. Удалите восемь винтов держась за крышку. Переверните устройство вверх дном, снимите крышку и найдите J10. Оно будет рядом с реле К1, как показано на схеме выше. Просто переместите перемычку в нужное положение, как показано на схеме выше. Установите крышку на место и снова установите восемь винтов крышки. Снова подключите устройство к мощность и нагрузка(и). Преимущества: Широкий диапазон входного напряжения подходит для систем 24 В и 28 В. Мощные сильноточные импульсные преобразователи постоянного тока в постоянный. Высокая эффективность.

	[Главная] [PowerStream] [Карта сайта] [Технические ресурсы] [Политика и конфиденциальность] [Связаться с нами]

Благодарим вас за рассмотрение PowerStream Регулятор преобразователя мощности с 24 В на 12 В. Преобразователь-преобразователь-регулятор с 24 В на 12 В Трансформаторы постоянного тока с 24 В на 12 В постоянного тока Преобразователь с 24 В на 12 В преобразователь 24 В постоянного тока в 12 В постоянного тока PowerStream Technology 1163 Юг 1680 Запад Орем, Юта 84058 США Телефон: 801-764-9060 Факс: 801-764-9061 © Copyright 2000, 2002, 2003, 2004, 2005, 2006, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 Lund Instrument Engineering, Inc. . Все права защищены. Google Author Verification

Что такое преобразователь 12 В в 24 В?

12 В и 24 В являются обычными напряжениями, используемыми в мобильных и автономных приложениях питания постоянного тока. У каждого есть свое приложение, но наиболее распространенным является 12В. Итак, для чего вам следует использовать электричество 24 В и как преобразовать 12 В в 24 В? Давайте исследуем эту наэлектризованную тему.

Содержание

• Что означает от 12 В до 24 В?
• Почему людям нужна система на 24 В?
• Можете ли вы преобразовать 12 В в 24 В?
• Как преобразовать 24 В в 12 В?
• Есть ли недостатки при переходе на систему 24 В?
• Стоит ли переходить с 12 В на 24 В?

Что означает от 12 В до 24 В?

12 В в 24 В относится к процессу преобразования 12-вольтовых источников электроэнергии в 24-вольтовые. Обратное также можно сделать, когда 24 В преобразуются в 12 В, что является более распространенным преобразованием. В обычной аналогии с электрическими системами напряжение похоже на давление воды в трубе. Увеличение напряжения эквивалентно увеличению давления воды.

Применительно к жилым домам аккумуляторы вашей буровой установки вырабатывают электричество 12 В, которое вы можете преобразовать в электричество 24 В, используя определенную конфигурацию проводки или преобразовательное устройство.

Зачем людям система на 24 В?

Основной причиной использования системы с более высоким напряжением является то, что батареи используются для приложений большой мощности.

24-вольтовые системы обладают явными преимуществами по сравнению с традиционными 12-вольтовыми системами. Чтобы понять их, запомните уравнение для расчета вольт, ампер и ватт. Когда вы рассматриваете устройства, использующие фиксированную мощность, ее можно выразить как амперы = ватты / вольты. Здесь вы можете увидеть, как увеличение напряжения вашей электрической системы может уменьшить общее количество используемых ампер.

Например, для устройства, потребляющего 60 Вт в системе 12 В, потребуется пять ампер. Но то же самое 60-ваттное устройство в 24-амперной системе потребляет только 2,5 ампера. Используемая энергия такая же, но ток ниже, что имеет несколько значительных преимуществ. Во-первых, это позволяет использовать провода меньшего размера и легче прокладывать. Кроме того, провода могут быть длиннее без значительного падения напряжения. Устройства, потребляющие меньший ток, работают более эффективно и выделяют меньше тепла.

Системы с инверторами мощностью более 3000 Вт или солнечными батареями мощностью более 2500 Вт обычно могут выиграть от работы с системой 24 В.

Можете ли вы преобразовать 12 В в 24 В?

Да! Вы можете повышать или понижать напряжение для различных целей. С помощью обычных батарей на 12 В или преобразователя можно преобразовать 12 В в 24 В. Однако имейте в виду, что самый простой способ получить 24 В — просто купить аккумулятор на 24 В или последовательно подключить два аккумулятора на 12 В.

Преобразователи Sterling являются хорошим вариантом для преобразования с 12 В на 24 В, например, при зарядке аккумуляторной батареи на 24 В от генератора на 12 В.

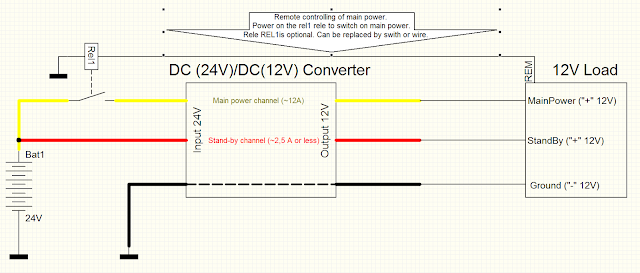

Как преобразовать 24 В в 12 В?

Преобразование 24 В в 12 В является наиболее распространенным типом преобразования, поскольку они обычно используются для понижения напряжения основной системы питания 24 В до 12 В для более традиционных автомобильных систем. Для этого необходимо использовать электронный преобразователь. Этот преобразователь использует электронику для эффективного изменения напряжения.

Использование преобразователя для питания 12-вольтовых приборов — неплохая идея, поскольку он поддерживает постоянное напряжение независимо от того, что делают батареи, и может продлить срок службы электроники.

В крайнем случае, 12 В можно получить с помощью резисторов для снижения напряжения, но это может привести к потере до 50% преобразованной энергии по сравнению с электронным преобразователем, который работает около 98% эффективность.

Коробка Orion представляет собой преобразователь 24 В в 12 В для питания 12-вольтовых приборов RV.

Есть ли недостатки при переходе на систему 24 В?

Как и любой другой выбор оборудования, решение преобразовать ваш дом на колесах с 12 В на 24 В имеет некоторые недостатки. Самое большое и очевидное — это сокращение выбора техники и устройств. 12 В на сегодняшний день является наиболее распространенной системой питания для жилых автофургонов, а это означает, что вам может быть сложнее найти светильники, которые будут работать в системе 24 В.

Неожиданный ремонт потенциально может стать серьезной проблемой. Это также может замедлить или увеличить расходы на запланированные обновления. Конечно, можно использовать преобразователь 24 В в 12 В, как мы упоминали выше. Это простой и эффективный способ обеспечить питание 12 В по мере необходимости, но получить преимущества 24 В для больших потребностей в мощности.

Стоит ли переходить с 12 В на 24 В?

Если вам нужно много электроэнергии и много энергии, то стоит переоборудовать систему на 24 В. Как правило, солнечная энергия мощностью более 2500 Вт или инверторы мощностью более 3000 Вт выигрывают от системы 24 В. Преобразователь 24 В в 12 В почти всегда необходим и несет некоторые потери, но дополнительная эффективность и преимущества системы 24 В превысят его.

В конечном счете, вам не нужно быть инженером-электриком, чтобы понять эти ключевые понятия о различных типах систем для автодомов и о том, как преобразовать 12 В в 24 В. Имейте их в виду, когда будете думать о своих потребностях в электроэнергии и о том, может ли выключатель улучшить ситуацию с электричеством в дороге.

100 Ач 12 В LiFePO4 Аккумулятор глубокого цикла

100 Ач 12 В GC2 LiFePO4 Аккумулятор глубокого цикла

270 Ач 12 В LiFePO4 Аккумулятор глубокого цикла GC3

12 В LiFePO4 Батарея глубокого цикла с подогревом с

Хотите узнать больше об электрических системах и литиевых батареях?

Мы знаем, что строительство или модернизация электрической системы может быть сложной задачей, поэтому мы здесь, чтобы помочь.
