Что такое преобразователи напряжения и зачем они нужны

Преобразователи напряжения — это электронные устройства, которые изменяют параметры электрического тока, преобразуя напряжение из одного уровня в другой. Они широко используются в современной электронике и энергетике для согласования напряжений различных компонентов и систем.

Основные типы преобразователей напряжения:

Преобразователи постоянного тока (DC-DC)
Преобразователи переменного тока (AC-AC)
Выпрямители (AC-DC)
Инверторы (DC-AC)

Преобразователи напряжения позволяют эффективно преобразовывать электроэнергию с минимальными потерями. За счет этого они имеют ряд преимуществ по сравнению с линейными стабилизаторами напряжения:

Высокий КПД (до 95% и выше)
Меньшие габариты и вес
Низкое тепловыделение
Возможность как понижения, так и повышения напряжения

Принцип работы импульсных преобразователей напряжения

В основе работы современных преобразователей лежит импульсный принцип. Входное напряжение «нарезается» на короткие импульсы с помощью электронных ключей. Изменяя длительность этих импульсов (скважность), можно управлять выходным напряжением.

Ключевые элементы импульсного преобразователя:

Силовой ключ (транзистор)
Диод
Катушка индуктивности
Конденсатор
Схема управления (ШИМ-контроллер)

Принцип работы заключается в периодическом накоплении энергии в магнитном поле катушки и электрическом поле конденсатора с последующей передачей этой энергии в нагрузку.

Повышающий преобразователь напряжения

Повышающий преобразователь (boost converter) позволяет получить выходное напряжение выше входного. Его работа основана на свойстве катушки индуктивности: при размыкании цепи с током в катушке возникает ЭДС самоиндукции, превышающая приложенное напряжение.

Как работает повышающий преобразователь:

При замкнутом ключе ток нарастает в катушке, накапливая в ней энергию
При размыкании ключа, ЭДС самоиндукции добавляется к входному напряжению
Диод пропускает повышенное напряжение на выход
Конденсатор сглаживает пульсации выходного напряжения

Коэффициент повышения напряжения зависит от скважности управляющих импульсов и может достигать 5-10 раз и более.

Понижающий преобразователь напряжения

Понижающий преобразователь (buck converter) позволяет получить выходное напряжение ниже входного. Его работа основана на периодическом подключении нагрузки к источнику питания.

Принцип работы понижающего преобразователя:

При замкнутом ключе ток протекает через нагрузку, заряжая конденсатор

При размыкании ключа ток нагрузки поддерживается за счет энергии, запасенной в катушке и конденсаторе
Диод обеспечивает протекание тока при разомкнутом ключе

Выходное напряжение определяется скважностью управляющих импульсов и может плавно регулироваться от 0 до входного напряжения.

Преобразователи переменного напряжения

Преобразователи переменного напряжения позволяют изменять параметры переменного тока: амплитуду, частоту, число фаз. Основные типы:

Трансформаторы — изменение амплитуды напряжения
Частотные преобразователи — регулирование частоты питания электродвигателей

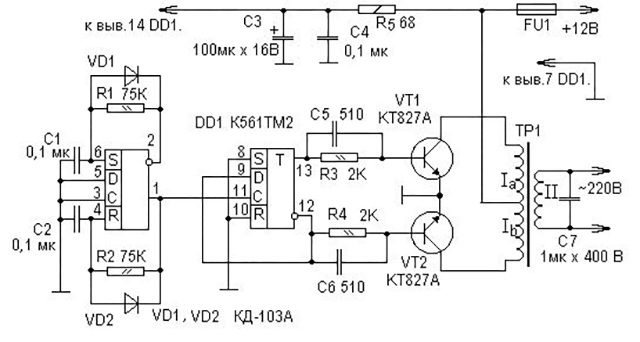

Инверторы — преобразование постоянного тока в переменный

Современные преобразователи переменного тока строятся на основе силовых полупроводниковых приборов — тиристоров и транзисторов.

Применение преобразователей напряжения

Преобразователи напряжения нашли широкое применение в различных областях техники:

Источники питания электронной аппаратуры
Зарядные устройства для аккумуляторов
Системы электропривода
Светодиодные драйверы
Солнечные инверторы
Сварочные аппараты
Системы бесперебойного питания

Развитие силовой электроники и появление новых полупроводниковых приборов позволяет создавать все более эффективные и компактные преобразователи напряжения.

Как выбрать преобразователь напряжения

При выборе преобразователя напряжения следует учитывать следующие параметры:

Диапазон входных и выходных напряжений
Максимальный выходной ток
КПД
Уровень пульсаций выходного напряжения
Диапазон рабочих температур
Наличие защит от перегрузки, КЗ, перегрева

Важно правильно рассчитать мощность преобразователя с запасом 20-30% от потребляемой нагрузкой мощности. Это обеспечит надежную работу устройства.

Перспективы развития преобразователей напряжения

Основные направления совершенствования преобразователей напряжения:

Повышение КПД и снижение потерь
Уменьшение габаритов и веса
Повышение удельной мощности
Расширение функциональных возможностей
Улучшение электромагнитной совместимости

Перспективными являются разработки на основе карбида кремния и нитрида галлия. Эти материалы позволяют создавать высокочастотные преобразователи с рекордными характеристиками.

Таким образом, преобразователи напряжения играют важную роль в современной электронике и энергетике. Их развитие идет по пути повышения эффективности, миниатюризации и расширения функциональных возможностей.
