Как работают простые радиоприемники. Какие бывают схемы радиоприемников. Чем отличаются детекторный, регенеративный и супергетеродинный приемники. Как собрать простой радиоприемник своими руками.

Содержание

Принцип работы простого радиоприемника

Простейший радиоприемник состоит из нескольких основных элементов:

  • Антенна — для приема радиоволн
  • Колебательный контур — для выделения нужной частоты
  • Детектор — для преобразования модулированного сигнала в звуковой
  • Усилитель низкой частоты — для усиления звукового сигнала
  • Громкоговоритель или наушники — для воспроизведения звука

Рассмотрим принцип работы простого приемника на примере детекторного:

  1. Антенна принимает радиоволны разных частот
  2. Колебательный контур выделяет нужную частоту
  3. Детектор преобразует модулированный сигнал в звуковой
  4. Звуковой сигнал подается на наушники

Такая схема очень проста, но имеет низкую чувствительность и избирательность. Для улучшения характеристик применяются более сложные схемы.


Детекторный радиоприемник

Детекторный приемник — простейший тип радиоприемника. Его основные элементы:

  • Колебательный контур (катушка и конденсатор)
  • Детектор (диод)
  • Наушники

Преимущества детекторного приемника:

  • Предельно простая схема
  • Не требует источника питания
  • Дешевизна конструкции

Недостатки:

  • Низкая чувствительность
  • Плохая избирательность
  • Малая громкость звука

Детекторный приемник подходит для приема мощных радиостанций на небольшом расстоянии. Это хороший вариант для начинающих радиолюбителей.

Регенеративный радиоприемник

Регенеративный приемник отличается от детекторного наличием усилителя и положительной обратной связи. Его основные элементы:

  • Входной колебательный контур
  • Усилитель высокой частоты (транзистор)
  • Цепь положительной обратной связи
  • Детектор
  • Усилитель низкой частоты

Преимущества регенеративного приемника:

  • Высокая чувствительность
  • Возможность приема слабых сигналов
  • Простота конструкции

Недостатки:

  • Склонность к самовозбуждению
  • Сложность настройки
  • Недостаточная избирательность

Регенеративный приемник позволяет принимать дальние и слабые радиостанции. Однако требует аккуратной настройки обратной связи.


Супергетеродинный радиоприемник

Супергетеродинный приемник — наиболее распространенный тип современных радиоприемников. Его основные элементы:

  • Входной контур
  • Смеситель
  • Гетеродин
  • Усилитель промежуточной частоты
  • Детектор
  • Усилитель низкой частоты

Преимущества супергетеродинного приемника:

  • Высокая чувствительность
  • Хорошая избирательность
  • Стабильность настройки
  • Возможность приема слабых сигналов

Недостатки:

  • Сложность схемы
  • Наличие зеркального канала приема
  • Более высокая стоимость

Супергетеродинный приемник обеспечивает наилучшее качество приема. Это оптимальный выбор для уверенного приема дальних и слабых радиостанций.

Сравнение характеристик различных типов приемников

Рассмотрим основные параметры разных типов радиоприемников:

ПараметрДетекторныйРегенеративныйСупергетеродинный
ЧувствительностьНизкаяВысокаяОчень высокая
ИзбирательностьНизкаяСредняяВысокая
Сложность схемы
Простая		СредняяСложная
СтоимостьНизкаяСредняяВысокая

Как видно из таблицы, супергетеродинный приемник обеспечивает наилучшие характеристики, но имеет более сложную и дорогую конструкцию.


Как выбрать схему для самостоятельной сборки

При выборе схемы радиоприемника для самостоятельной сборки нужно учитывать несколько факторов:

  1. Опыт и навыки конструктора
  2. Доступность деталей
  3. Требуемые характеристики приемника
  4. Бюджет проекта

Рекомендации по выбору схемы:

  • Для начинающих лучше начать с детекторного приемника
  • Регенеративный подойдет радиолюбителям с некоторым опытом
  • Супергетеродинный рекомендуется собирать опытным конструкторам

При выборе схемы важно трезво оценить свои возможности и не браться сразу за сложные конструкции. Лучше начать с простого и постепенно усложнять проекты.

Практические советы по сборке простого радиоприемника

Несколько рекомендаций по сборке простого радиоприемника:

  1. Внимательно изучите схему перед началом сборки
  2. Подберите качественные детали
  3. Используйте макетную плату для предварительной сборки
  4. Соблюдайте полярность при монтаже диодов и конденсаторов
  5. Аккуратно выполняйте пайку
  6. Проверяйте правильность соединений мультиметром
  7. При налаживании начинайте с проверки питания
  8. Для поиска неисправностей используйте метод последовательного исключения

Главное при сборке — внимательность, аккуратность и терпение. Не спешите и тщательно проверяйте каждый этап работы.


Перспективы развития простых радиоприемников

Несмотря на развитие цифровых технологий, простые аналоговые радиоприемники продолжают оставаться востребованными. Перспективы их развития связаны с:

  • Применением современной элементной базы
  • Использованием цифровой обработки сигналов
  • Интеграцией с мобильными устройствами
  • Созданием многодиапазонных конструкций
  • Разработкой энергоэффективных схем

Простые радиоприемники остаются отличным инструментом для изучения основ радиотехники и развития навыков конструирования. Их сборка — увлекательное хобби для радиолюбителей всех возрастов.


Схемы простых приемников на одном транзисторе

Описываемые приемники на транзисторах являются простейшими конструкциями, с изготовления и налаживания которых следует начинать освоение различных транзисторных схем.

Они имеют низкую чувствительность и малую выходную мощность, поэтому рассчитаны на работу с наружной приемной антенной и заземлением. Прослушивание передач производится, как правило, на телефоны.

Приемник 0-V-1

На рис. 1 приведена схема приемника прямого усиления 0 — V — 1, представляющего собой сочетание простейшего детекторного приемника и усилителя низкой частоты; собранного на транзисторе T1.

Рис. 1. Принципиальная схема приемника 0-V-1 на одном транзисторе.

Входная часть приемника состоит из колебательного контура, образованного катушкой индуктивности магнитной антенны L1 и конденсатором переменной емкости С2. Связь с антенной емкостная, через конденсатор С1. Для получения оптимальной связи колебательного контура с детекторной цепью последняя присоединяется к части витков катушки L1.

Работа приемника осуществляется следующим образом. В антенне Ан под действием энергии электромагнитных радиоволн возникают токи высокой частоты. Если колебательный контур L1, С2 настроен в резонанс с частотой принимаемой радиостанции, то напряжение на контуре имеет максимальное значение.

Для получения сигнала низкой частоты высокочастотное напряжение с контура подается на детектор Д1, нагрузкой которого служит резистор R1. Блокировочный конденсатор СЗ представляет собой для высокочастотных колебаний очень малое сопротивление.

Поэтому напряжение модулированного сигнала, снимаемое с контура, почти полностью приложено к детектору. В результате детектирования на нагрузке детектора создается падение напряжения от постоянной составляющей тока и составляющей тока звуковой частоты.

Напряжение звуковой частоты, полученное на нагрузке детектора, через пере ходной конденсатор С4 подается на вход усилителя низкой частоты, который содержит всего один транзистор.

Усилитель собран по схеме с общим эмиттером, которая по сравнению с другими схемами обеспечивает максимальное усиление по мощности и поэтому находит наиболее широкое применение. Резистор R2 служит для подбора необходимого смещения в цепи базы транзистора.

В качестве нагрузки усилителя, которая включена в цепь коллектора транзистора Т1, можно использовать электромагнитные телефоны типа ТОН-1, ТОН 2. капсюль ДЭМ-4 и другие. Учитывая, что сопротивление этих нагрузок весьма различное, ток коллектора транзистора 77 может колебаться в пределах 1— 5 ма.

В приемнике применена внутренняя магнитная антенна (600 НН) длиной 100 мм и диаметром 8 мм. Обмотка L1 содержит 260 витков провода ПЭЛШО 0,1, намотанных в трех секциях.

Длина секции 8 мм, расстояние между секциями 10 мм. Отводы делаются примерно от 30 и 50-го витков. При использовании в качестве С1 подстроечного конденсатора КПК-2, имеющего минимальную емкость меньше номинальной (25 пф), приемник перекрывает диапазон частот 150— 400 кгц.

С наружной антенной, имеющей длину горизонтальной части порядка 25 м и высоту подвеса над землей 8— 10 м, а также при качественно выполненном заземлении приемник позволяет осуществить уверенный прием мощных станций на сравнительно больших расстояниях от радиостанции.

Приемник 0-V-0

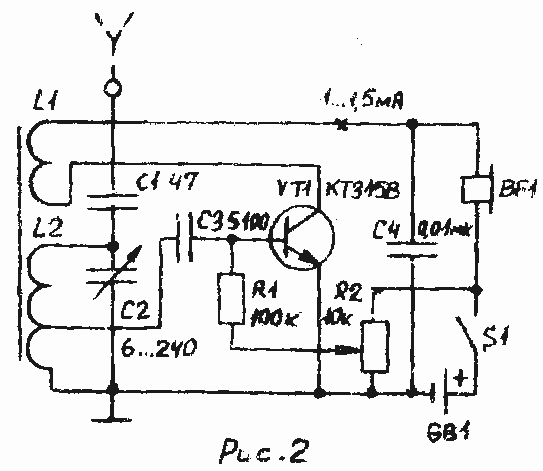

На рис. 2 приведена схема приемника 0-V-0, представляющего собой простейший регенератор. Как и другие приемники регенераторы КВ, ДВ и СВ диапазонов этот имеет неплохую чувствительность. Транзистор Т1 включен по схеме с общей базой. Связь с антенным контуром автотрансформаторная. Детектор триодный.

Рис. 2. Принципиальная схема приемника 0-V-0 на одном транзисторе.

Для повышения чувствительности приемника в его схему введена положительная обратная связь, которая осуществляется с помощью катушки обратной связи L2, включенной в коллекторную цепь транзистора.

Эта катушка индуктивно связана с контурной катушкой L1. Высокочастотная составляющая коллекторного тока, проходя по катушке L2, создает вокруг нее переменное магнитное поле, пересекающее витки катушки L1.

В результате этого в катушке наводится добавочная электродвижущая сила, которая складывается с основным напряжением на контуре L1, С2. Благодаря действию обратной связи общее напряжение, поступающее на вход транзистора Т1, увеличивается, что равносильно повышению чувствительности приемника.

Для подбора выгоднейшей обратной связи необходимо обеспечить возможность ее регулирования. В данном приемнике это осуществляется изменением расстояния между катушками L1, L2. Чем ближе катушки L1, L2 расположены друг к другу, тем большее усиление и лучшую избирательность имеет приемник.

При некотором значении обратной связи регенератор начинает работать в режиме самовозбуждения н прием радиостанций происходит с искажениями.

Наивыгоднейшая обратная связь подбирается опытным путем при приеме радиостанции. Признаком работы регенератора является возникновение генерации при сближении катушек. Если генерация не возникает, следует поменять концы одной из катушек.

Описываемый приемник имеет большую чувствительность, чем обычный детекторный приемник с усилителем на одном транзисторе.

Режим работы каскада определяется делителем R1, R2. Конденсаторы СЗ, С4 — блокировочные. Контурная катушка L1 наматывается лицендратом. Число ее витков зависит от того, в каком диапазоне ведется прием радиостанций.

Для приема радиостанций, работающих в диапазоне средних волн, катушка L1 содержит 80 витков провода ЛЭШО 7×0.07 с отводом от 5-го витка, a L2— 10—15 витков ПЭЛШО 0.1.

Катушки размещаются на ферритовом стержне 600 НН диаметром 8 мм. длиной 100 мм. Намотка однослойная. Точное значение витков катушки L2 подбирается при налаживании приемника.

Катушка L2 выполняется на картонном кольце, которое может свободно перемещаться вдоль ферритового стержня. На боковую поверхность приемника выводится рычажок, сочлененный с этим кольцом.

Перемещением его можно изменять положение катушки L2 относительно катушки L1, а следовательно, и подобрать величину обратной связи.

Рефлексный приемник

Другим, пожалуй, более рациональным методом повышения чувствительности подобных приемников является применение рефлексных схем, в которых один и тот же транзистор используется для усиления сигналов высокой и низкой частоты (рис. 3).

Входной контур L1, С2 перекрывает достаточно широкий диапазон волн от 200 до 800 м.

Рис. 3. Принципиальная схема рефлексного приемника на одном транзисторе.

Необходимое согласование входного сопротивления усилителя высокой частоты с контуром осуществляется катушкой связи L2. Нагрузкой усилителя по высокой частоте является первичная обмотка I высокочастотного трансформатора Тр1, включенная в коллекторную цепь транзистора Т1.

Со вторичной обмотки II напряжение сигнала ВЧ поступает на детектор Д1, нагрузкой которого по низкой частоте (НЧ) служит входное сопротивление транзистора Т1.

Для повышения эффекта детектирования диод Д1 работает при небольшом отпирающем токе. Этот ток определяет режим работы транзистора и диода.

Оптимальное значение тока базы лучше всего подобрать при налаживании приемника резистором R2. Выделенное детектором напряжение НЧ усиливается транзистором Т1, нагрузкой которого являются телефоны Тф.

Конденсатор СЗ замыкает нижний по схеме конец катушки L2 на эмиттер, развязывает входную цепь от детекторной и шунтирует нагрузку детектора по высокой частоте.

Резистор R2 и конденсаторы СЗ, С4 образуют развязывающий фильтр по ВЧ. Конденсатор С5 — блокировочный. Резистор R1 служит для устранения самовозбуждения. В отдельных случаях он может и не потребоваться.

Катушка L1 наматывается на ферритовом стержне 1000НН длиной 80 мм. Она содержит 240 витков провода ПЭЛШО 0,15 и располагается в средней части стержня.

Намотку рекомендуется производить внавал отдельными секциями шириной 3— 4 мм, содержащими по 25—30 витков и расположенными вплотную друг к другу. Катушка L2 наматывается на отдельном бумажном каркасе шириной 10 мм и содержит 30 витков провода ПЭЛШО 0,15.

Переменный конденсатор выполнен на базе подстроечного конденсатора типа КПК-2 (см. схему № 4, рис. 3). Телефон Тф — типа ВТМ, ТМ-1, ТМ-2.

В качестве сердечника высокочастотного трансформатора ТрІ используется феррнтовое кольцо 600НН диаметром 7 мм. Обмотка 1 содержит 65 витков, обмотка II— 180 витков провода ПЭЛ 0,1.

Транзистор ТІ должен быть высокочастотным, например, типа Г1422, П423, П401— П403, ГТ309Г, желательно с большим коэффициентом усиления.

Налаживание приемника сводится к подгонке режима транзистора, подбору числа витков катушки L1 и нахождению оптимальной связи с антенной путем перемещения катушки L2 по сердечнику.

В дополнение

Для повышения чувствительности и увеличения выходной мощности к указанным приемникам можно добавить один каскад усиления НЧ. На рис. 4 приведена схема типового усилителя с трансформаторной связью, вход (а1, б1) которого соединен с выходом (аб) приемника.

Рис. 4. Схема простого УНЧ к приемникам.

Эмиттер транзистора 77 (точка в1) соединен с плюсом батареи (точкой в на рис. 3). Режим работы транзистора определяется резистором R1. Конденсаторы C1, С2 — блокировочные.

Трансформатор Тр собран на сердечнике из пермаллоевых пластин ШЗ, набор 6 мм. Первичная обмотка содержит 2500 витков, вторичная — 350 витков провода ПЭЛ 0,06.

Громкоговоритель (самодельный на базе капсюля ДЭМШ-1) включается непосредственно в схему без выходного трансформатора. Громкоговоритель такого типа обладает относительно высокой чувствительностью, имеет небольшие габариты и поэтому находит широкое применение во многих любительских приемниках.

Источник: С. Л. Матлин — Радиосхемы (пособие для радиокружков), 1974г.

Схема КВ АМ SSB радиоприёмника сигналов, УКВ FM (ФМ) приемника.

Автор: Как я и обещал, в этой статье мы будем строить простой всеволновый приемник, работающий с различными видами модуляции, доступный для повторения радиолюбителями, имеющими определенный навык работы с паяльником, принципиальными схемами и измерительными приборами.

Вдаваться в теорию радиосвязи и знакомить с азами электроники и радиотехники в рамках этой статьи я не возьмусь, для этого имеется большое число хорошей литературы, написанной без фонетических шероховатостей и матерных излишеств разными умными людьми.

В оппоненты я пригласил начинающего радиолюбителя, живо интересующегося радиосвязью, гуляющего по форумам и имеющего определенную теоретическую подготовку.

Автор: Привет!

Оппонент: Привет! Как дела?

Автор: Вашими молитвами. Но не будем отвлекаться на любезности — перейдем сразу к делу. Набросал намедни структурную схему радиприемника, рекомендую ознакомиться.

Рис.1

Оппонент: Обычная схема, ничего особенного, таких я видел много, хотя на вид, конечно, попроще, чем у «приемника мирового уровня».

Автор: Значительно попроще, но главная плодотворная дебютная идея здесь состоит в выборе первой промежуточной частоты. Обрати внимание, не 55,5 МГц, как в упомянутом приемнике Кульского, не 55,845 как в Дегенах и Туксанах, а 43 Мгц. «Что за магическая цифра?»- предвижу я вопрос, «и чем она лучше любой другой?». Да тем, что при перестройке гетеродина в пределах 43-103 Мгц, мы охватываем нашей схемой ДВ-СВ-КВ диапазон от 0 гц-30 Мгц, а зеркальным к нему оказывается канал 86-146 Мгц. То есть, простым переключением входных фильтров с НЧ на ВЧ, мы дополнительно к нижнему диапазону добавляем вещалки на УКВ 87,5-108МГц, авиадиапазон 118-137 Мгц и любительский 2 м диапазон на 144-146 МГц.

Оппонент: И что, кого-то можно услышать на 2м диапазоне?

Автор: Имеющий уши, да что-нибудь услышит.
Бывают тут и «круглые столы» с обсуждением философских вопросов типа: “Где взять заземление?”, и трепетное ностальгирование по забытому вкусу портвейна «Агдам», и бескомпромиссная борьба за чистоту эфира некоего Семёна Ильича, позиционирующего себя как опытного радиолюбителя с позывным, авторитет которого завоёван не в сортирах местной администрации Роскомнадзора, а с паяльником в руках и собственной работы антенной в огороде.
Борьба эта, как основа морально-воспитательной воли радиолюбителя, сводится к сорокаминутному обкладыванию половыми органами некоего корреспондента за «влезание на чужую частоту и засерание эфира».
Корреспондент в свою очередь тоже не отсиживается в окопе, и злобно пробиваясь сквозь эфирные шумы, кладёт со своим прибором и на Семёна Ильича, и на его позывной, и на весь Роскомнадзор со всеми его структурами и «старыми пердунами».

В общем, обычная жизнь обычного радиолюбительского диапазона.

Оппонент: Не вижу на схеме ни одной системы АРУ, а в приемнике «мирового уровня» их применено аж две штуки. В чем подвох?

Автор: Да нет подвоха. АРУ, конечно, вещь полезная, но давайте разберемся, когда и для чего нужна автоматическая регулировка усиления.
Во-первых, АРУ позволяет избежать перегрузку усилителя низкой частоты при в резком изменении уровня принимаемого сигнала и делает прослушивание эфира более комфортным.
Во-вторых, предотвращает интермодуляционные искажения, возникающие во входных цепях, смесителях и УПЧ приемника при достижении уровня сигнала на антенном входе определенной критической величины.

Теперь давайте рассуждать логически. Я, например, очень сильно сомневаюсь в том, что начинающий радиолюбитель с данным приемником будет использовать полноразмерную коротковолновую антенну, скорее всего — это будет либо комнатная антенна, либо кусок провода произвольной длины, выкинутый в окно. В таких суррогатных антеннах большие величины ЭДС не наводятся, конечно, если кусок провода вдруг не оказался равным половине длины волны (например 20 метров на 7 Мгц диапазоне), либо за стеной не стучит морзянку вражеский шпион, но вероятность таких событий мне кажется не очень высокой. К тому же, у нас входе приемника стоит переменный резистор, включенный правда не совсем по учебнику, и предназначенный в большей степени для согласования произвольного волнового сопротивления нашего куска провода с, извините, характеристическим сопротивлением входных фильтров, но вполне справляющийся с функцией ослабления чрезмерно мощного входного сигнала.

Поедем дальше. Фильтры у нас пассивные, а смесители, давайте договоримся — с приличными динамическими характеристиками. Хорошо, выдохнули, перегружаться пока нечему. Теперь самое уязвимое, с точки зрения интермодуляционных искажений, место нашего радиоприемника — УПЧ, именно его в большинстве конструкций охватывают АРУ. Но ведь, если не задаваться целью получения от этого узла большого усиления, а сделать его, главным образом, ответственным за селективные свойства нашего аппарата, то и здесь никаких проблем не возникает.

Оппонент: Так какое усиление должен иметь УПЧ и, если, оно будет невелико, за счет чего мы обеспечим показатели чувствительности?

Автор: Навскидку его значение примем таким, чтобы общее усиление каскадов от антенного входа до выхода УПЧ было равно 10 по напряжению. Почему 10? А потому, что сигнал с выхода УПЧ уже не тот, что поступает на вход приемника, а узкополосный, тщательно отфильтрованный нашими входными и кварцевыми фильтрами и, даже, будучи усиленным в 10 раз, не создаст никаких проблем последующим каскадам.

Предположим, что мы хотим построить качественный радиоприемник в большом деревянном корпусе и ждем от него такого же звука, как от какого-нибудь легендарного лампового Грюндика. Это касается прежде всего УКВ ЧМ диапазона, поэтому каскад, ответственный за детектирование ЧМ сигнала должен быть продуман особенно щепетильно. Хотя и продумывать здесь ничего не надо, а надо просто впаять недорогую микросхему К174ХА6 (или какой-нибудь импортный аналог) по стандартной схеме включения и наслаждаться звуком приемника высшего класса.
Чувствительность К174ХА6 составляет 60-80 мкв, что в совокупности с усилением предыдущих каскадов, даст общую чувствительность устройства- 6-8 мкв. По-моему, вполне пристойно. К тому же, в подобных микросхемах, на входах стоят усилители-ограничители, которые делают амплитуду выходного сигнала независимой от уровня ВЧ сигнала, поэтому в данном диапазоне применение схемы АРУ будет абсолютно лишним.

Теперь, что касается SSB. Детектор SSB сигнала представляет собой, как правило, простой смеситель с переносом сигналов промежуточной частоты в область звуковых частот и усилитель звуковой частоты, коэффициент усиления которого, как и его шумовые характеристики, определяют чувствительность тракта. Такой усилитель легко реализовать на малошумящем операционном усилителе, а к нему уже, посредством присоединения двух диодов и полевого транзистора в режиме переменного резистора, добавить простейшую, но весьма эффективную схему АРУ.

Самая грустная песня связана с детектором АМ сигнала. Учебники учат нас, что для нормальной работы амплитудного детектора необходим могучий УПЧ с эффективной системой АРУ и обладающий коэффициентом усиления 80-120 дб. Именно коэффициент усиления такого УПЧ и определяет чувствительность приемника. Но мы ведь не относимся к тем, кто не ищет простых путей. А кто ищет — тот всегда найдет! (из «Песни о весёлом ветре»), а я бы добавил: И выпьет!
Америкашки все придумали за нас. Замечательная микросхема AD8307 представляет собой логарифмический усилитель и детектор в одном флаконе. Чувствительность такой микросхемы — около 40 мкв при динамическом диапазоне 92 dB, что в совокупности с усилением предыдущих каскадов, выдаст на-гора 4 мкв общей чувствительности.
Поскольку усилитель внутри этой микросхемы — логарифмический, ждать от этого АМ тракта хай-эндовского звучания не приходится, но поверьте, не дождетесь вы его на КВ диапазонах и от профессиональных приемников, сделанных по всем канонам жанра. Зато эта логарифмическая характеристика усилителя избавляет нас от необходимости применения системы АРУ.
Справедливости ради сообщу, что первым данную микросхему, предназначенную для контроля уровня ВЧ-сигнала в радиоприемном тракте, применил Нидерландский радиолюбитель Gert Baars в журнале Elektor Electronics 7-8/2009, а потом, в журнале Радиоконструктор 10/2009 оперативно подсуетился уже наш автор А. Иванов, за что ему большое человеческое спасибо.

Вот ведь, вроде бы простой вопрос про АРУ, а пришлось описать почти всю работу приемника.

Оппонент: Да, с этим более-менее понятно, а смесители, я так понимаю, будут двойными балансными на диодах. Их везде рекламируют как самые высокодинамичные и малошумящие. Видел много схем высококачественных приемников с использованием смесителей на диодах Шоттки. В Дагенах, по-моему, тоже такие стоят.

Автор: Ты прав, мой друг Горацио! — хотел бы воскликнуть я, но пока воздержусь. Диодные кольцевые, они же двойные балансные смесители всем хороши — и быстродействующи, и малошумящи, и любимы разработчиками, но в нашем случае не подходят, так как включают в себя широкополосные трансформаторы (ШПТ), в том числе и по входу. А по входу у нас стучится полоса радиочастот в диапазоне 100 кгц — 146 Мгц, в надежде быть обработанной нашим смесителем. Трансформатор с таким коэффициентом перекрытия по частоте не снился даже старику Рэду, при всей его любви к радиочастотной аппаратуре. Кстати, очень рекомендую всем радиолюбителям, независимо от уровня подготовки, ознакомиться с его книгой «Справочное пособие по высокочастотной схемотехнике», очень многие вопросы и утомительные обсуждения на форумах отпочкуются за ненадобностью.

Но, если не двойной балансный смеситель на диодах, то что еще нам может обеспечить высокие динамические характеристики без применения трансформаторов? Очень просто — двойной балансный смеситель на транзисторах, а конкретно микросхема фирмы Philips Semiconductors — SA612A. Голландский производитель постарался и выпустил для нас микросхему с динамическим диапазоном 85-90дб и диапазоном входных частот 0-500 Мгц, да еще и обладающую усилением в 17 дб. Ясен пень, необходимость ШПТ в таком смесителе отсутствует. Отличная микросхема и недорогая.

Оппонент: Это хорошо, что недорогая, но есть у меня еще вопрос по поводу входных диапазонных фильтров. Где-то их ставят, где-то нет, в приемнике «мирового уровня» их восемь штук. Есть ли смысл ставить эти фильтры в нашей схеме?

Автор: Смысл может быть и есть, но его так же мало, как крабов в крабовых палочках.
Хотя нет, был не прав, вспылил, считаю своё высказывание безобразной ошибкой.
Всё-таки не зря в очень дорогих моделях радиоприёмников эти фильтры присутствуют, причём часто делаются с возможностью отключения.
Возникают ситуации, когда они оказывают незаменимую помощь в отделении полезного сигнала от мощных внеполосных помех, но в рамках этой статьи мы не станем копать слишком глубоко, а рассудим также, как разработчики агрегатов средней ценовой категории.

Тут все просто, и много времени не займет.

Диапазонные фильтры необходимы в супергетеродинных приемниках с низкой промежуточной частотой для обеспечения мало-мальски приемлемой избирательности по зеркальному каналу (обычно 20-30 дб), а в приемниках прямого преобразования — для подавления побочных каналов приема на частотах, кратных частоте гетеродина.
А теперь внимательно смотрим на структурную схему нашего радиоприемника (рис.1) и видим — у нас не приемник прямого преобразования, не супергетеродинный приемник с низкой промежуточной частотой, не электрический чайник, а технически продвинутый агрегат, соответствующий последним веяниям супергетеродиностроения — с двойным преобразованием частоты и высокой первой промежуточной частотой. Да, у него как и любого супергетеродина есть зеркальные каналы приема, но частоты этих каналов разнесены между собой на очень большую величину, а именно на двойную величину промежуточной частоты.
То есть, если частота гетеродина, к примеру, равна 44 Мгц, наш первый смеситель, нагруженный полосовым фильтром 43 Мгц увидит входные частоты 44-43=1 Мгц и 44+43=87 Мгц по зеркальному каналу. Легко заметить, что скрупулезно рассчитанные переключаемые фильтры НЧ и ВЧ на входе приемника способны обеспечить избирательность по зеркальному каналу 70-80 дб.
Возникают у нас зеркалки и по второй ПЧ-10,7 Мгц. С ними успешно борется полосовой фильтр, настроенный на 43 Мгц, причем его не обязательно делать кварцевым, двух-трехзвенный фильтр на связанных резонансных контурах способен обеспечить величину избирательности по второй ПЧ порядка 60-70 дб.

Остается только добавить, что за избирательность по соседнему каналу отвечают кварцевые или пьезокерамические переключаемые фильтры на 10,7 Мгц, имеющие на каждый вид модуляции свою полосу пропускания (для широкополосной УКВ ЧМ модуляции- стандартные с полосой около 100 кгц, для АМ- 10-16 кгц, для SSB- 3 кгц). В принципе, для SSB модуляции можно отказаться от применения узкополосного фильтра, а использовать уже имеющийся более широкополосный, применяемый для АМ. В этом случае после УНЧ в SSB детекторе необходимо предусмотреть ФНЧ с частотой пропускания около 3000 кгц. Порядок этого фильтра и будет определять избирательность приемника по соседнему каналу в режиме SSB.

Оппонент: И какая это будет величина избирательности? А еще, как влияют параметры генератора плавного диапазона на параметры всей схемы? И какой мы будем делать ГПД, аналоговый как в приемнике «мирового уровня», или синтезатор на микропроцессоре?

Автор: По поводу избирательности: 12 дб для фильтра 2-го порядка, 24 дб для фильтра 4-го порядка и т.д.- по 6 децибел на каждую прибавку порядка фильтра.
По поводу генератора плавного диапазона в двух словах не расскажешь, разговор будет взрослый, а я вижу тоскливую усталость во взгляде собеседника.

Оппонент: Да уж, не мешало бы переварить информацию.

Автор: Давайте переваривать, мы здесь не шутки шутим, диарея головного мозга нам ни к чему. А на следующей странице мы закончим с описанием структурной схемы и начнем постепенно уточнять формы и контуры нашей конструкции.



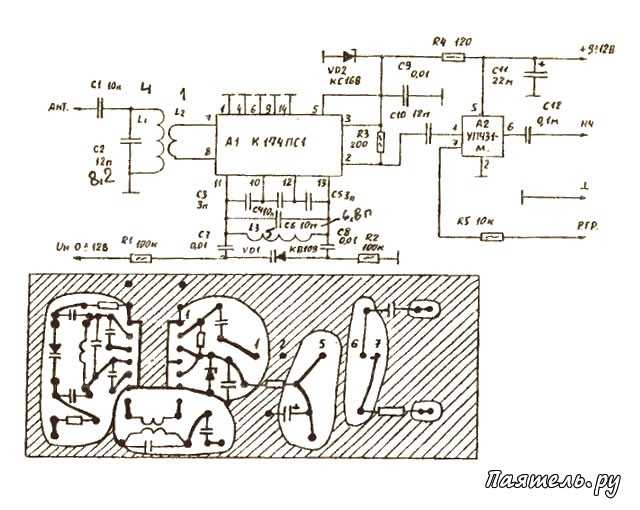

Приемник схема

Забыли пароль? На одном транзисторе можно собрать приемник для приема станций популярного сейчас УКВ диапазона. В приемнике, схема которого приведена на рис. Сверхрегенеративный приемник известен давно и благодаря тому, что позволяет получить достаточно высокую чувствительность при простоте схемы, пользуется популярностью у радиолюбителей. Основной его недостаток — сравнительно низкая избирательность, а отсюда — плохая помехозащищенность. Но для диапазона УКВ подходит, так как здесь станций немного и поэтому удается получить неплохой прием радиостанций, как в отечественном диапазоне, так и иностранном.


Поиск данных по Вашему запросу:

Приемник схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Пояснительная схема оптического приёмника HOM-O
  • Приемники на транзисторах
  • КВ приемник мирового уровня? Это не очень просто!
  • Миниатюрные FM — приемники
  • 2. 1.2. Структурные схемы приемников
  • Приемники и передатчики.
  • Схема приемника своими руками
  • Схема подключения цифрового приемника Latel LC-808HD к телевизору

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регенеративный КВ приёмник. Часть 4.

Пояснительная схема оптического приёмника HOM-O


Это схема работает всего от одной 1,5 В батареи. В качестве аудио устройства воспроизведения применены обычные наушник с общим сопротивлением 64 Ом. Питания от батарейки проходит через разъем наушников, поэтому достаточно вытащить наушники из разъема, чтоб отключить приемник. Чувствительности приемника достаточно, что на 2-х метровую проводную антенну применять несколько качественных станций КВ и ДВ диапазона.

Катушка L1 изготавливается на сердечнике из феррита длиной мм. Намотка осуществляется в навалочку на бумажной гильзе длиной 40 мм. Отвод нужно сделать от 50 витка от заземленного конца. Этот вариант схемы простого однотранзисторного FM-приемника, работает по принципу сверхрегенератора. Катушка на входе состоит из семи витков медного провода сечением 0,2 мм, намотанных на оправке 5 мм с отводом от 2-го, а вторая индуктивность содержит 30 витков провода 0,2 мм.

Антенна типовая телескопическая, питание от одной батарейки типа Крона, ток потребления при этом всего 5 мА, поэтому хватит на долго. Настройка на радиостанцию осуществляется конденсатором переменной емкости. На выходе схемы звук слабенький, поэтому для усиления сигнала подойдет практически любой самодельный УНЧ. Главное достоинство этой схемы в сравнении с другими типами приемников это отсутствие каких-либо генераторов и поэтому нет высокочастотного излучения в приемной антенне.

Сигнал радиоволны принимается антенной приемника и выделяется резонансной цепью на индуктивности L1 и емкости С2 а затем поступает на детекторный диод и усиливается. Представлагаю вашему вниманию подборку простых схем FM приемников на диапазон Данные схемы имеет достаточно простые для повторентия, даже начинающим радиолюбителям, обладают не большими габаритами и с легкостью поместиться у вас в кармане.

Схемы несмотря на, свою простоту обладают высокой селективностью и хорошим соотношение сигнал-шум и его вполне хватает для комфортного прослушивания радиостанций. Приемник предназначен для приема телеграфных и телефонных сигналов радиолюбительских станций, работающих в метровом диапазоне. Тракт построен по супергетеродинной схеме с одним преобразованием частоты. Схема приемника построена так, что используется широко доступная элементная база, в основном это транзисторы типа КТ и диоды 1N Связующим менаду контурами является конденсатор С Этот фильтр выделяет сигнал в пределах При желании работать в другом диапазоне можно соответствующим образом перестроить контур путем замены катушек-трансформаторов и конденсаторов.

Со вторичной обмотки ВЧ-трансформатора ТЗ, первичная обмотка которого является вторым звеном фильтра, сигнал поступает на усилительный каскад на транзисторе VT4. Преобразователь частоты выполнен на диодах VD4-VD7 по кольцевой схеме. Входной сигнал поступает на первичную обмотку трансформатора Т4, а сигнал генератора плавного диапазона на первичную обмотку трансформатора Т6. Собственно генератор собран на транзисторе VT1. Перестройка в указанных выше пределах осуществляется переменным резистором R2, который является органом настройки.

Он регулирует постоянное напряжение на варикапе VD3, входящем в состав контура. Напряжение настройки стабилизируется с помощью стабилитрона VD1 и диода VD2. В процессе налаживания перекрытие в указанном выше диапазоне частот устанавливают подстройкой конденсаторов СЗ и Сб. При желании работать в другом диапазоне или с другой промежуточной частотой требуется соответственная перестройка контура ГПД. Сделать это не сложно вооружившись цифровым частотомером. Контур включен между базой и эмиттером общим минусом транзистора VT1.

Необходимая для возбуждения генератора ПОС берется с емкостного трансформатора между базой и эмиттером транзистора, состоящего из конденсаторов С9 и СЮ. Нагрузка — на ВЧ-трансформатор Т1. С его вторичной обмотки сигнал ГПД поступает на преобразователь частоты. Тракт промежуточной частоты выполнен на транзисторах VT5-VT7. Выходное сопротивление преобразователя низко, поэтому первый каскад УПЧ сделан на транзисторе VT5 по схеме с общей базой. С его коллектора усиленное напряжение ПЧ поступает на кварцевый фильтр, трехзвенный, на частоту 4, МГц.

При отсутствии резонаторов на данную частоту можно использовать другие, например, на 4,43 МГЦ от видеотехники , но это потребует изменения настроек ГПД и самого кварцевого фильтра. Кварцевый фильтр здесь необычный, он отличается тем, что его полосу пропускания можно регулировать. Схема приемника.

Регулировка осуществляется посредством изменения емкостей, включенных меэду звеньями фильтра и общим минусом. Для этого используются варикапы VD8 и VD9. Их емкости регулируются с помощью переменного резистора R19, изменяющего обратное постоянное напряжение на них. Сигнал опорной частоты на него поступает с генератора на VT8. В нем должен быть кварцевый резонатор такой же как в кварцевом фильтре.

Низкочастотный усилитель выполнен на транзисторах VT9-VT Схема двухкаскадная с двухтактным выходным каскадом. Резистором R33 регулируется громкость. Нагрузкой может быть как динамик, так и головные телефоны. Катушки и трансформаторы намотаны на ферритовых кольцах. Для Т1-Т7 используются кольца внешним диаметром 10мм можно импортные типа Т Т4, Тб, T9 — втрое сложенным проводом 10 витков, концы распаять согласно номерам на схеме. Т5, Т8 — вдвое сложенным проводом 10 витков, концы распаять согласно номерам на схеме.

L1, L2 — на кольцах диаметром 13 мм можно импортные типа Т50 , — 44 витка. Диоды 1N можно заменить на КД Монтаж выполнен объемным способом на куске фольгированного стеклотекстолита размерами x90 мм. В этой статье приводится описание трех простейших приемников с фиксированной настройкой на одну из местных станций СВ или ДВ диапазона, это предельно упрощенные приемники с питанием от батареи «Крона», расположенные в корпусах абонентских громкоговорителей, содержащих динамик и трансформатор.

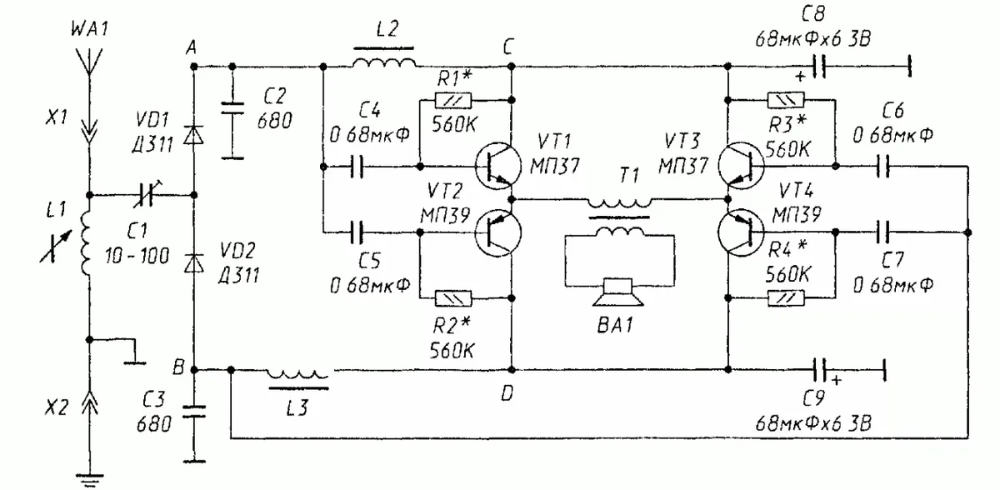

Принципиальная схема приемника показана на рисунке 1А. Его входной контур образует катушка L1, конденсатор cl и подключенная к ним антенна. Настройка контура на станцию осуществляется изменением емкости С1 или индуктивности Ll.

Напряжение ВЧ сигнала с части витков катушки поступает на диод VD1, работающий в качестве детектора. С переменного резистора 81, являющегося нагрузкой детектора и регулятором громкости, напряжение низкой частоты поступает на базу VT1 для усиления.

Отрицательное напряжение смещения на базе этого транзистора создается постоянной составляющей продетектированного сигнала. Транзистор VT2 второго каскада усилителя НЧ имеет непосредственную связь с первым каскадом.

Усиленный им колебания низкой частоты через выходной трансформатор Т1 поступают к громкоговорителю В1 и преобразуются им в аккустические колебания. Схема приемника второго варианта показана на рисунке. Приемник, собранный по этой схеме, отличается от первого варианта только тем, что в его усилителе НЧ используются транзисторы разных типов проводимости. На рисунке 1В приведена схема третьего варианта приемника. Отличительная его особенность — положительная обратная связь, осуществляемая с помощью катушки L2, что значительно повышает чувствительность и избирательность приемника.

Пока на входе нет сигнала обе транзистора почти закрыты и токпо-требляемый приемником в режиме покоя не превышает 0,2 Ма. Максимальный ток при наибольшей громкости составляет Ма. Выбирая схему приемника нужно учитывать местные условия. На расстоянии около км до радиостанции при использовании выше указанной антенны и заземления возможен громкоговорящий прием приемниками по двум первым вариантам, до км — схема третьего варианта. При расстоянии до станции не более 30 км можно обойтись антенной в виде провода длиной 2 метра и без заземления.

Приемники смонтированы объемным монтажом в корпусах абонентских громкоговорителей. Переделка громкоговорителя сводится к установке нового резистора регулировки громкости, совмещенного с выключателем питания и установке гнезд для антенны и заземления, при этом разделительный трансформатор используется в качестве Т1. Катушку входного контура наматывают на отрезке феритового стержня диаметром 6 мм и длиной 80 мм. Катушку наматывают на картонном каркасе, так что бы он мог с некоторым трением перемещаться вдоль стержня Для приема радиостанций ДВ диапазона катушка должна содержать , с отводом от середины, витков провода ПЭВ, Для работы в СВ диапазоне должно быть витков с отводом от середины того же провода, катушку обратной связи для приемника третьего варианта наматывают на контурную катушку, она содержит витков.

Транзисторы нужно подобрать с коэффициентом усиления Вст не менее Транзисторы могут быть любые германиевые низкочастотные соответствующей структуры. Транзистор первого каскада должен иметь минимально возможный обратный ток коллектора.

Роль детектора может выполнять любой диод серий Д18, Д20, ГД и другие высокочастотные. Переменный резистор регулятора громкости может быть любого типа, с выключателем, с сопротивлением от ти до килоом. Возможно и использование штатного резистора абонентского громкоговорителя,обычно там используются резисторы с сопротивлением от и до ком. В этом случае придется предусмотреть отдельный выключатель питания.

В качестве контурного конденсатора использован подстроечный керамический конденсатор КПК Возможно использование переменного конденсатора с твердый или воздушным диэлектриком. В этом случае можно ввести в приемник ручку настройки, и если конденсатор имеет достаточно большое перекрытие в двухсекционном можно соединить параллельно две секции, максимальная емкость при этом удвоится можно с одной средневолновой катушкой принимать станции в ДВ и СВ диапазоне.

Перед настройкой нужно измерить ток потребления от источника питания при отключенной антенне, и если он более одного миллиампера заменить первый транзистор на транзистор с меньшим обратным током коллектора.

Затем нужно подключить антенну и вращением ротора контурного конденсатора и перемещая катушку по стержню настроить приемник на одну из мощных станций. Конвертор для приема сигналов в диапазоне 50 МГЦ Тракт ПЧ-НЧ трансивера предназначен для применения в схеме последнего, супергетеродинного, с однократным преобразованием частоты.

Промежуточная частота выбрана равной 4,43 Мгц используются кварцы от видеотехники. Магнитные ферритовые антенны хороши своими небольшими размерами и хорошо выраженной направленностью. Стержень антенны должен располагаться горизонтально и перпендикулярно направлению на радиостанцию.

Другими словами, антенна не принимает сигналов со стороны торцов стержня.


Приемники на транзисторах

Несколько схем простейших радиоприемников с применением транзисторов рассмотрим ниже. Схемы позаимствованы из различной радиолюбительской литературы. Радиоприемник прямого усиления по схеме 0-V Работает в диапазоне метров КВ. Напряжение радиочастоты с антенны поступает через С1 на колебательный контур L1,L2,C2.

Может ли радиоприемник состоять менее чем из 10 деталей и Вот как выглядит схема детекторного радиоприемника Оганова: image.

КВ приемник мирового уровня? Это не очень просто!

Катушка L1 содержит 4 витка, L2 — 12 витков, L3 — 16 витков. Витки равномерно распределяют по секциям каркаса. Отвод катушки L3 сделан от 6-го витка, считая от вывода, соединённого с общим проводом. Катушки L1 и L2 наматывают так: сначала в нижнюю секцию каркаса катушку L1, затем в три верхних секции — по 4 витка контурной катушки L2. Данные катушек указаны для диапазона 20 метров и ёмкости контурных конденсаторов С1 и С7 по пФ. Разумеется, все эти данные ориентировочные и нуждаются в уточнении при настройке собранного приемника. Остальные детали могут быть любых типов.

Миниатюрные FM — приемники

Главное преимущество КВ-диапазона -это практически неограниченная дальность приема. Именно поэтому на KB-диапазоне возможен очень дальний прием даже на совсем несложный радиоприемник Главной особенностью данного приемника является то, что его демодулятор и генератор плавного диапазона выполнены на одном полевом транзисторе с двумя изолированными затворами типа BF Приемник предназначен для работы на частотах всех радиолюбительских диапазонов от метров до 10 метров

Русский: English:.

2.

1.2. Структурные схемы приемников

Добавить в избранное. Мощный лабораторный источник питания Приемный тракт радиосигнализации кГц Переключатель двух гирлянд ПЗУ с электрическим стиранием Высокочастотная приставка к частотомеру Система частотного кодирования Приемный тракт системы радиоуправления Электронный выключатель освещения. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема радиовещательного приемника на ТВ микросхемах. Телевизоры 4-УСЦТ уже давно уступили место более современным моделям, но детали для них все еще можно найти на радиорынках.

Приемники и передатчики.

Автор: Как я и обещал, в этой статье мы будем строить простой всеволновый приемник, работающий с различными видами модуляции, доступный для повторения радиолюбителями, имеющими определенный навык работы с паяльником, принципиальными схемами и измерительными приборами. Вдаваться в теорию радиосвязи и знакомить с азами электроники и радиотехники в рамках этой статьи я не возьмусь, для этого имеется большое число хорошей литературы, написанной без фонетических шероховатостей и матерных излишеств разными умными людьми. В оппоненты я пригласил начинающего радиолюбителя, живо интересующегося радиосвязью, гуляющего по форумам и имеющего определенную теоретическую подготовку. Автор: Привет! Оппонент: Привет! Как дела? Автор: Вашими молитвами. Но не будем отвлекаться на любезности — перейдем сразу к делу.

Схема УКВ ЧМ приемника на одном транзисторе.

Схема приемника своими руками

Приемник схема

Журнал для радиолюбителей и профессионалов, рассматривающий вопросы радиолюбительского конструирования и ремонта электронной техники. Основные направления публикаций: аудио, видео, радиоприем, радиосвязь, измерения, охранные устройства, бытовая электроника, ремонт, автомобильная электроника, зарубежная электроника, справочники. Отлично подобранный и оформленный материал.

Схема подключения цифрового приемника Latel LC-808HD к телевизору

ВИДЕО ПО ТЕМЕ: FM приёмник на одном транзисторе — One Transistor Radio

Схема простого КВ приемника наблюдателя на любой радиолюбительский диапазон. Доброго дня уважаемые радиолюбители! Сегодня мы рассмотрим очень простую, и в тоже время обеспечивающую неплохие характеристики схему — КВ приемник наблюдателя — коротковолновика. Схема разработана С.

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим.

Транзисторные приемники — устройства которые способны принимать и после обработки воспроизводить сигналы радиоволн, построены на полупроводниковых приборах — транзисторах. Рассмотрены схемы радиоприемников на транзисторах для самостоятельного изготовления своими руками из доступных радиодеталей. В разделе представлены схемы экономичных приемников с низковольтным питанием, простые регенеративные приемники на транзисторах, приемники прямого усиления, рефлексные радиоприемники, а также супергетеродинные приемники на полупроводниковых приборах. Схему простейшего радиоприемника для начинающих радиолюбителей можно собрать всего лишь на одном или двух транзисторах, а более сложные супергетеродинные радиоприемники потребуют уже некоторого опыта и знаний при сборке и налаживании. Приемник выполнен в виде миниатюрной конструкции на четырех транзисторах и одном полупроводниковом диоде.

Какими светодиодами вы чаще всего пользуетесь? Назад Вперед. Все обсуждения. Добавить в избранное.


Радиоприемник Казахстан. Схема, описание. — Приемники, передатчики, трансиверы. — СХЕМЫ — Статьи

Новости СМИ2

Радиоприемник Казахстан. Схема, описание.

С конца 1963 года отечественной промышленностью выпускался радиоприемник высшего класса «Казахстан» взамен устаревшего «ТПС-54». Позднее на базе радиоприемника «Казахстан» был сконструирован новый 15-ти ламповый радиоприемник «Казахстан-2», который имел второй гетеродин, дающий возможность принимать незатухающие колебания (телеграфные сигналы) в длинноволновом, средневолновом и коротковолновом диапазонах.

Оба радиоприемника «Казахстан» и «Казахстан-2» предназначены для приема вещательных и телефонных радиостанций на узлах проводного вещания.

Радиоприемник «Казахстан» предназначен для работы в диапазонах длинных, средних, коротких и ультракоротких волн.

Конструкция

Приемник собран на листовом штампованном шасси, состоящем из П-образного основания и двух боковых стоек. Сверху шасси закрывается металлическим кожухом.


тпс-58 радиоприемник «Казахстан»

Впервые в широковещательной аппаратуре применен силовой трансформатор с вращающейся катушкой (ТВК). Сердечник трансформатора (магнитопровод) склеен из двух О-образных магнитопроводов, намотанных трансформаторной лентой Э-310. Применение ТВК дает экономию в весе магнитопровода в 1,5 — 2 раза по сравнению с обычным трансформатором такой же мощности. Все катушки выполнены на унифицированных полистироловых каркасах.

Каскады и примененные лампы:
1. Усилитель ВЧ (каскодная схема) в диапазоне УКВ — 6Н14П.
2. Преобразователь и гетеродин в диапазоне УКВ — 6Ф1П.
3. Усилитель ВЧ в диапазонах АМ — 6К4П.
4. Преобразователь и гетеродин в диапазонах АМ — 6И1П.
5. Первый усилитель ПЧ во всех диапазонах — 6К4П.
6. Второй усилитель ПЧ во всех диапазонах — 6К4П.
7. Амплитудный детектор и детектор АРУ — 6Х2П.
8. Частотный детектор — 6Х2П.
9. Усилитель АРУ — 6Ж2П.
10. Оптический индикатор — 6Е1П.
11. Двухкаскадный УНЧ — 6Н2П.
12. Двухтактный оконечный УНЧ — 6Н6П.
13. Стабилизатор напряжения питания анодов ламп гетеродинов — СГ-1П.
14. Стабилизатор тока накала ламп гетеродинов — 0,85Б-5,5-12.
15. Для приемника «Казахстан-2» — второй гетеродин — 6Ж2П.

Диапазоны принимаемых частот
1. Длинные волны — ДВ — 150 — 415 кГц;
2. Средние волны — СВ — 520 — 1600 кГц;
3. Короткие волны — КВ-1 — 3,0 — 6,3 МГц;
4. Короткие волны — КВ-2 — 6,3 — 10 МГц;
5. Короткие волны — КВ3 — 10,0 — 14,0 МГц;
6. Короткие волны — КВ-4 — 14,0 — 18,0 МГц:
7. Ультракороткие волны — УКВ — 64,5 — 73,0 МГц.


Электрические параметры

Реальная чувствительность приемника при выходной мощности 50 мВт и отношении сигнал/шум — 20 дБ, в диапазонах ДВ, СВ, KB не хуже 50 мкВ, в диапазоне УKB при входном сопротивлении 75 Ом не хуже 5 мкВ. Промежуточная частота приемника: для диапазонов ДВ, СВ, KB — 465+-2 кГц, а для диапазона УКВ — 8,4+-0,1 МГц. Изби-рагелыюсть по соседнему каналу (при расстройке +-10 кГц) в диапазонах ДВ, СВ, KB не хуже 56 дБ, а в диапазоне УКВ (при расстройке +-250 кГц) не хуже 32 дБ.

Избирательность по зеркальному каналу в диапазоне ДВ — не менее 60 дБ, СВ — не менее 50 дБ, KB — не менее 32 дБ и УКВ — не менее 26 дБ. Ослабление сигнала с частотой, равной промежуточной на всех диапазонах — не менее 40 дБ. Подавление паразитной амплитудной модуляции в полосе частот +-50 кГц (от значения несущей при точной настройке) не менее 20 дБ. Напряжение, излучаемое гетеродином в УКВ антенну не более 10 мВ.

Система АРУ на диапазонах ДВ, СВ, KB обеспечивает при изменении напряжения на входе приемника на 60 дБ, изменение напряжения на выходе — не более 6 дБ. Коэффициент автоподстройки не менее 3.

Полоса частот, воспроизводимых усилителем НЧ, при неравномерности частотной характеристики 6 дБ и выходной мощности 50 мВт: в диапазоне ДВ составляет 50 — 6000 Гц; в диапазоне СВ и KB — 50 — 7000 Гц, а в диапазоне УКВ 50 — 12000 Гц.

Коэффициент нелинейных искажений сквозного тракта при коэффициенте модуляции М=60%: на частотах 60 — 400 Гц не более 4%, на частотах 400 — 3000 гц не более 3%, на частотах 3000 Гц и выше не более 4%.

Номинальная выходная мощность усилителя НЧ приемника — 200 мВт на нагрузке 600 Ом. Уровень фона приемника не более 60 дБ. Пределы ручной регулировки громкости не менее 50 дБ. Приемник имеет плавную регулировку ширины полосы пропускания по промежуточной частоте в пределах от 6 до 12 кГц. Питается приемник от сети переменного тока частотой 50 Гц с номинальным напряжением 220 и 127 В и потребляет мощность не более 100 Вт. Приемник сохраняет работоспособность при изменении питающего напряжения в пределах от +10 до -15% от номинального.


Электрическая схема приемника

Блок УКВ. Усилитель ВЧ построен по каскодной схеме на левом (по схеме) триоде лампы Л1-1 типа 6Н14П. Это позволяет значительно снизить коэффициент шума усилителя ВЧ и добиться значительного превышения сигнала над уровнем помех. Нагрузкой этого триода является входное сопротивление второго триода лампы 6Н14П, включенного по схеме с заземленной сеткой, который в свою очередь нагружен на контур с большим резонансным сопротивлением. Коэффициент усиления каскада, практически определяющий усиление всего усилителя ВЧ, получается равным 35-40.

Напряжение смещения на сетку правого (по схеме) триода лампы 6Н14П снимается с делителя R1-2 и R1-3, а на сетку левого триода с сопротивления R1-1/ Конденсаторы C1-3 и C1-1 вместе со входной и проходной емкостями левого триода служат плечами балансного моста, в одну диагональ которого включен контур L1-2? C1-2, а в другую — контур, образованный дросселем Др1-2 и междуэлектродными емкостями лампы Л1-1. Сбалансировав мост подстроечным конденсатором C1-1, можно повысить устойчивость работы усилителя ВЧ и снизить напряжение гетеродина на клеммах антенны.

Преобразователь частоты выполнен на лампе Л1-2 типа 6Ф1П. На пентодной части этой лампы собран смеситель, анодной нагрузкой которого служит фильтр L1-5, C1-13 и L1-6, C1-15 настроенный на частоту 8,4 МГц, а на триодной — гетеродин по схеме автогенератора с емкостной обратной связью. Контур гетеродина состоит из катушки L1-7 конденсаторов C1-18, C1-17, C1-19. Чтобы выходное сопротивление гетеродина было мало и его колебания не просачивались в антенну, к смесителю подключен второй мост, сбалансированный конденсаторами C1-8, C1-9, C1-10 и входной емкостью смесителя. Сеточный контур смесителя включен в одну диагональ моста, в другую — подается напряжение гетеродина. Мост настраивается конденсатором C1-8.

В схеме АПЧ элементом, управляющим частотой гетеродина, служит емкость p-n перехода кремниевого стабилитрона Д-813. Напряжение, снимаемое через сопротивление R1-11 с делителя R1-13, R1-14 запирающее переход, составляет 1,7-2 В. Сигнал ошибки с дробного детектора через двухзвенный согласующий фильтр R1-15C1-24, R1-12C1-22 поступает на диод Д1-1. При уходе промежуточной частоты от среднего значения, сигнал ошибки складывается или вычитается (в зависимости от знака расстройки) с напряжением, запирающим диод. Напряжение ПЧ 8,4 МГц от блока УКВ по каоксиальному кабелю подводится к блоку усилителя ВЧ.

Блок усилителя ВЧ собран на двух лампах. На лампе Л2-1 типа 6К4П — собран усилитель ВЧ, а на лампе Л2-2 типа 6И1П — преобразователь частоты и гетеродин.

Настройка на принимаемую радиостанцию производится при помощи блока конденсаторов переменной емкости С2-4, С2-7, C2-12, С2-13. На КВ диапазонах последовательно с конденсатором переменном емкости включены конденсаторы, сужающие перекрытие диапазонов, что улучшает качественные показатели контуров. Усилитель ВЧ собран по схеме с трансформаторным включением контуров. Усиленное напряжение сигнала поступает на третью сетку смесительной лампы Л2-2. Одновременно с напряжением сигнала на первую сетку этой же лампы поступает напряжение гетеродина. Гетеродин собран на триодной части лампы Л2-2 по схеме с индуктивно-емкостной связью в диапазонах ДВ, СВ, и KB и с емкостной связью в диапазонах КВ-2, КВ-3 и KB-4. Питается гетеродин стабилизированным напряжением, снимаемым с лампы Л5-1 (СГ1П), установленной в блоке питания. Напряжение накала на лампу Л2-2 подается через стабилизатор тока — бареттер 0,855-5,5-12, установленный также в блоке питания.

При приеме ЧМ сигналов блок усилителя ВЧ выполняет функции двухкаскадного усилителя ПЧ. При этом контакты 6, 7 барабанного переключателя диапазонов замыкаются накоротко, а к контактам 10, 11, 12 подключается контур L2-45C2-94, настроенный на частоту 8,4 МГц. Сопротивление R2-15 служит для расширения полосы пропускания указанного контура. Гетеродин AM при приеме ЧМ сигналов выключается.

Блок усилителя ПЧ собран по комбинированной схеме. Напряжение промежуточной частоты, равной 465 кГц при приеме AM сигналов и 8,4 МГц при приеме ЧМ сигналов, с анода лампы Л2-2 блока ВЧ поступает на четырехконтурный комбинированный полосовой фильтр высокой избирательности. Лампа Л3-1 типа 6К4П является первым усилителем ПЧ в тракте AM и третьим усилителем ПЧ в тракте ЧМ. В анодную цепь этой лампы включен двухконтурный комбинированный полосовой фильтр с переменной полосой пропускания по тракту AM. Лампа Л3-2 типа 6К4П в тракте ЧМ работает четвертым усилителем ПЧ, а в тракте AM вторым усилителем ПЧ. В анодную цепь этой лампы включен комбинированный полосовой фильтр, нагруженный на диодный детектор AM, собранный на левом диоде лампы Л3-4, и дробный детектор ЧМ, собранный на лампе Л3-3 типа 6Х2П. Реле Р3-2 подключает вход усилителя НЧ при приеме AM сигналов к выходу амплитудного детектора, а при приеме ЧМ сигналов — к выходу дробного детектора.

В приемнике применена усиленная система АРУ. Напряжение ПЧ для системы АРУ AM тракта снимается с нагрузки лампы первого усилителя ПЧ AM тракта Л3-1 и через разделительный конденсатор С3-16 подается на усилитель АРУ (лампа Л3-5). С нагрузки (R3-5) детектора АРУ управляющее напряжение подается на сетки лампы усилителя ВЧ (Л2-1), смесителя (Л2-2) и усилителя ПЧ (Л3-1) и (Л3-2). Для точной настройки на принимаемую станцию служит электронный индикатор настройки Л4-1 типа 6Е1П.

Блок усилителя НЧ трехкаскадный с двухтактным выходом. Напряжение звуковой частоты с детектора подается на регулятор громкости R4-1 и далее на сетку левого (по схеме) триода лампы Л4-2 типа 6Н2П первого каскада усилителя НЧ. Усиленное напряжение НЧ через разделительный конденсатор С4-2 подается на сетку правого триода лампы Л4-2. который работает фазоинвертором.

Фазоинвертор собран по схеме с разделенными нагрузками, с которых через переходные конденсаторы С4-3, С4-4 напряжение звуковой частоты подается на сетки двойного триода 6Н16П, работающего в двухтактной схеме. Выходной трансформатор приемника имеет два выхода — на нагрузку 600 Ом и на контрольные телефоны с сопротивлением 2х50 Ом.

Блок питания. В приемнике применен селеновый выпрямитель типа АВС-120-270. Выпрямленное напряжение через однозвенный П-образный фильтр подается на анодные и экранные цепи ламп блоков. Для питания анодов ламп гетеродинов AM и ЧМ каналов напряжение снимается со стабилизатора напряжения, собранного на лампе Л5-1 типа СГ1П. Для питания накала этих ламп напряжение стабилизируется бареттером 0,85Б-5,5-12 (Л5-2).

Напряжение смещения для ламп трактов AM и ЧМ снимается с сопротивления R5-2, включенного в минусовой провод выпрямителя. Напряжение смещения дополнительно фильтруется конденсатором C5-1 емкостью 500 мкФ.

Радиоприемник «Казахстан-2» отличается от приемника «Казахстан» наличием второго гетеродина для приема телеграфных сигналов, на ДВ, СВ и KB диапазонах. Реальная чувствительность радиоприемника в телеграфном режиме не хуже 15 мкВ при отношении сигнал плюс шум к шуму равном 3. Второй гетеродин представляет собой генератор, собранный по автотрансформаторной схеме на лампе 6Ж2П Контур гетеродина настроен на частоту 466 кГц. Напряжение — с частотой 466 кГц с катода лампы гетеродина через разделительный конденсатор подается на анод лампы детектора Л3-4. Тумблер «АПЧ-выкл.» типа ТВ2-1 заменен в этом приемнике на ТП1-2. Один полюс этого тумблера используется для включения АПЧ на УКВ диапазоне, а другой — анодного напряжения II гетеродина на всех остальных диапазонах.

Принципиальная схема приемника «Казахстан»

Радиоприемник Казахстан. Схема, описание.

.

Похожие материалы:
Источник:

Схема миниатюрного автомобильного приемника » Вот схема!

Категория: Приемники / Авто

При установке автомагнитолы в автомобиль типа ВАЗ-2105 устанавливаются двух- или много- полосные акустические системы, на задней полке, в дверях, и т.д. При этом штатный маломощный динамик, который в этих автомобилях предусмотрен конструкцией (он расположен посредине приборной панели), обычно не используется. Большинство зарубежных автомагнитол имеют только один УКВ диапазон — 88-108 МГц, и для приема радиостанций, работающих в нашем диапазоне 64-75 МГц требуется их дополнять конверторами или вносить в их схему какие либо изменения.

Но есть и другой способ — установить дополнительный, второй самостоятельный УКВ-ЧМ приемник, работающий на неиспользуемый штатный динамик машины.

При этом должны быть соблюдены такие требования приемник должен обеспечивать неплохое качество приема и по себестоимости укладываться в минимальную цену, при том он должен быть очень прост в настройке и изготовлении, и иметь такие габариты, чтобы для него было очень просто найти место (вставить вместо пепельницы, или в заглушки приборной панели под отсутствующие переключатели, в другое место).

Описываемый приемник соответствует всем этим условиям. Он работает в УКВ диапазоне 64-75 МГц, имеет реальную чувствительность не хуже 6 мкВ, выходную мощность около 4 Вт, диапазон звуковых частот 70…10000 Гц, коэффициент нелинейных искажений не более 1%, и при всем этом имеет габариты меньше пачки сигарет — 60x70x25 мм.

Такой миниатюризации удалось достигнуть благодаря применению современных микросхем КС1066ХА1 (полный аналог К174ХА42А) и К174УН14. Принципиальная схема приемника показана на рисунке.

Сборка

Приемный тракт собран на микросхеме КС1066ХА1 (К174ХА42А), эта микросхема неоднократно описывалась в радиолюбительских схемах, поэтому вдаваться в подробности её функционирования смысла нет, нужно только напомнить, что это однокристальный УКВ ЧМ радиовещательный тракт,построенный по супергетеродинной схеме с низкой ПЧ (60-70 кГц), сопоставимой с шириной полосы радиостанции.

В результате, не требуется входного контура, а также контуров ПЧ, роль которых выполняют активные RC-фильтры микросхемы. Таким образом, — единственный контур — гетеродинный, и вся настройка состоит именно в его настройке.

Роль антенны выполняет отрезок монтажного провода длиной около метра, который нужно проложить в зоне между торпедой и ветровым стеклом, или по потолку вдоль ветрового стекла. Сигнал от антенны поступает на вывод 13 А1. Перестройка по диапазону выполняется варикапом VD1, который входит в состав гетеродинного контура L1 С15 VQ1. Напряжение на варикапе изменяется многооборотным переменным резистором R1 и таким образом производится настройка на станцию. Низкочастотный сигнал снимается с вывода 2 микросхемы. Громкость регулируется резистором R3.

Напряжение питания микросхемы 4,5 В, оно стабилизировано стабилизатором на VD2 R4. Низкочастотный усилитель собран на микросхеме А2 — К174УН14 по типовой схеме. Регулировка тембра не предусмотрена. Выходной сигнал снимается с вывода 4 А2 и через разделительный конденсатор С23 поступает на динамик, который включается между его отрицательной обкладкой и общим минусом. Выключатель питания S1 объединен с регулятором громкости.

Питание на приемник поступает через фильтр помех (на схеме не показан) заводского производства (приобретен в магазине радиотоваров). Лампа Н1 служит для подсветки шкалы.

Печатная плата приемника
Приемник смонтирован на одной печатной плате из стеклотекстолита с односторонней металлизацией. Резистор R3/S1 — типа СП3-4 с выключателем. Резистор R1 — многооборотный резистор настройки (СП3-3б) от СВП телевизора.

Конструкция шкалы несколько необычна. Используется стальная каленная проволока диаметром, примерно 0,15 мм. На одном её конце делается петля, которая надевается на подвижной элемент R1 и затем этот элемент немного оплавляется паяльником сверху, так чтобы проволока на нем свободно поворачивалась, но не соскакивала. Роль шкалы выполняет прозрачная пластмассовая трубка толщиной 3-5мм.

Она при помощи проволочных хомутов крепится к плате. На второй конец проволоки крепится пластмассовый красный шарик такого диаметра, чтобы он свободно перемещался в трубке, но не болтался там. Конец проволоки с шариком вставляется в эту трубку. В результате при вращении ручки резистора R1 шарик будет перемещаться в трубке и таким образом показывать настройку на станцию.

Для А2 нужно предусмотреть небольшой радиатор (железный корпус приемника, небольшой пластинчатый радиатор). Лампа Н1 — автомобильная индикаторная (с проволочными выводами) на 12В 30 мА, такая как для подсветки значков на приборной панели машины. Между ВЧ и НЧ частями на плате установлена экранная перегородка из латуни.

Катушка L1 наматывается на хвостовике сверла М3, она содержит 7 витков ПЭВ 0,43. После намотки получившуюся пружинку стягивают со сверла и устанавливают на плату. Вся настройка сводится к укладке диапазона, что делают отгибая (индуктивность уменьшается) или сжимая (индуктивность увеличивается) витки этой катушки. После настройки её желательно залить парафином.

Конструкция шкалы приемника




Поделитесь с друзьями ссылкой на схему:

ПРОСТЫЕ ПРИЕМНИКИ НА ТРАНЗИСТОРАХ | МОДЕЛИСТ-КОНСТРУКТОР

Первые шаги в радиотехнику у многих часто начинаются с самостоятельного изготовления транзисторного радиоприемника. Попутно происходит ознакомление с радиодеталями, приобретаются навыки монтажа и работы с измерительными приборами. А достижение быстрого практического результата служит к тому же положительным стимулом для дальнейшего изучения основ электроники, дает уверенность в своих силах и возможностях.

Предлагаем вашему вниманию ряд приемников прямого усиления различной степени сложности. Правда, по чувствительности и избирательности они уступают супергетеродинным, но зато маши приемники нетрудно собрать и наладить, для них не требуются сложная измерительная аппаратура и дефицитные детали. Принимать на них можно местные радиостанции, работающие в диапазонах длинных и средних волн.

Сначала рассмотрим принцип действия приемника, схема которого представлена на рисунке 1. Усилитель высокой частоты выполнен на двух высокочастотных транзисторах V1, V2. В УВЧ применена отрицательная обратная связь по постоянному току через резистор R3. Через него подается и напряжение смещения на базу V1 (снимается с резистора R5). Применение резисторов (R1, R4) в коллекторных цепях УВЧ делает более равномерным усиление по диапазону и уменьшает вероятность самовозбуждения приемника. Для этой же цели служит фильтр R9, С5.

Усилитель низкой частоты собран на пяти транзисторах разной структуры. V4, V5 — предварительный УНЧ. Усилитель мощности (V6, V7, V8) — бестрансформаторный, двухтактный, с автоматическим симметрированием половины напряжения питания в средней точке выходного каскада. Через резистор R15 введена положительная обратная связь по напряжению питания.

Рис. 1. Принципиальная схема радиоприемника на семи транзисторах: V1, V2 П401 — П416; V4, V5, V7, V8 МП39 — МП42; V6 МП35 — МП38; VЗ, V9 Д9Б, Д9Д, Д9Е.

Рис. 2. Схема УНЧ на транзисторах одной структуры.

Рис. 3. Схема приемника с детектором на транзисторе.

Рис. 4. Схема приемника на пяти транзисторах:

V1, V2 П401 — П4І6; V5, V6 МП39 — МП42; V7 МП35 — МП38; V3, V4 Д9 с любим буквенным индексом; Т1 — выходной трансформатор от любого транзисторного радиоприемника.

Рис. 5. Расположение деталей пятитранзисторного приемника в корпусе.

Рис. 6. Соединение деталей с обратной стороны платы.



Налаживание приемника заключается в установке с помощью резисторов R15, R5 коллекторных токов транзисторов V8, V2 в соответствии с величинами, указанными на принципиальной схеме. Потенциал в точке А зависит от сопротивления резистора R11.

Номинальная выходная мощность радиоприемника — 120 мВт, ток «молчания» — 8 мА.

Усилитель низкой частоты можно выполнить и на четырех транзисторах одинаковой структуры (рис. 2). Однако выходная мощность приемника в этом случае понизится до 80 мВт. Выходной каскад — двухтактный с последовательным управлением. Сигнал, снимаемый с ведущего плеча, выполненного на транзисторе V6, поступает через конденсатор С9 на вход плеча ведомого — базу V7. Транзисторы для этого УНЧ желательно выбрать с коэффициентом В>40, особенно для выходного каскада.

С помощью резистора R15 ток коллектора транзистора V6 устанавливают равным 5 мА. Потенциал в средней точке выходного каскада, составляющий половину напряжения питания, подбирают резистором R11.

Возможности детекторного каскада можно значительно улучшить, применив эмиттерный детектор на транзисторе V3 (рис. 3).

Между эмиттером V3 и его базой установлена положительная обратная связь через цепочку С3, R4, повышающая коэффициент усиления и чувствительность УВЧ.

Усилитель низкой частоты можно еще упростить, выполнив его на трех транзисторах разной структуры (рис. 4). Полупроводниковые триоды в УНЧ включены по схеме с общим эмиттером. Первые два каскада (V5, V6) охвачены отрицательной обратной связью по постоянному току через резистор R10.

Налаживание усилителя низкой частоты заключается в установке с помощью резистора RIO коллекторного тока V7 в пределах 8 мА.

Выходная мощность приемника — 80 мВт, ток покоя — 12 мА. На рисунке 5 показана компоновка радиоприемника на пяти транзисторах в самодельном корпусе, а на рисунке 6 — соединение элементов схемы с обратной стороны монтажной платы.

Вместо динамической головки можно использовать и электромагнитный капсюль ДЭМ-4м: схема его подключения на рисунке 7.

Громкость радиоприемника возрастет, если в нем применить усилитель высокой частоты, собранный по одной из схем, показанных на рисунке 8 А—D.

В рефлексном приемнике на 5 транзисторах (рис. 9) УВЧ выполнен на высокочастотных транзисторах V1, V2. Они же используются и как предварительный усилитель низкой частоты.

Усилитель мощности НЧ — двухтактный, бестрансформаторный. Выходная мощность — 100 мВт, ток «молчания» — 6 мА.

Трансформатор Т1 намотан на ферритовом кольце марки 600НН Ø 8 — 10 мм или подстроечном стержне той же марки размером 2,8X16 мм. Обмотка 1 имеет 35 витков провода ПЭВ 0,13—0,15, а вторичная — 100 витков ПЭВ 0,12.

Для конструкции подойдут детали из набора радиоприемника «Юность»: транзисторы, конденсаторы, ферритовый стержень для магнитной антенны, кольцо для ВЧ-трансформатора, корпус.

После завершения монтажа с помощью резистора R10 устанавливают коллекторный ток транзистора V8 в пределах 3—4 мА, а с помощью R6 подбирают коллекторный ток V2 равным 0,9—1,2 мА. Потенциал в точке А, равный половине напряжения питания, устанавливают резистором R7.

Радиоприемник, схема которого на рисунке 10, питается от источника с пониженным напряжением (4,5 В). Усилитель низкой частоты — четырехкаскадный, с непосредственной связью между транзисторами. В предварительном усилителе низкой частоты (V5, V6) для стабилизации работы транзисторов по постоянному току введена отрицательна« обратная связь — резисторы R8, R10, R12. Кроме того, отрицательной обратной связью усилитель охвачен с выхода на эмиттер V5 через резистор R17.

Симметричные выходные каскады усилителя мощности выполнены на транзисторах разной структуры и включены по схеме с общим эмиттером.

Несмотря на сравнительно большое количество транзисторов, приемник довольно экономичен и прост в налаживании.

Выходная мощность — 100 мВт, ток в режиме молчания — 5,5 мА.

Рис. 7. Схема подключения капсюля ДЭМ-4м.



Рис. 8. Варианты (А—Д) схемы усилителя высокой частоты.

Рис. 9. Схема рефлексного радиоприемника:

V1, V2 П401 — П416; V5 МП35 — МП38; V6, V8 МП39 — МП42; V3, V4, V7, Д9Б, Д9Д, Д9Е.

Рис. 10. Схема приемника с пониженным напряжением питания:

V1, V2 П401 — П416, V5, V6, V8, V11 MП39 — МП42; V9, V10 МП35 — МП38; V3, V4, V7 Д9 с любым буквенным индексом.

Рис. 11. Схема УВЧ к приемнику с пониженным напряжением питания.

Налаживание устройства заключается в установке с помощью резистора R12 тока выходного каскада НЧ в пределах 3 мА; напряжение в средней точке выходного каскада, равное половине э.д.с. батареи, подбирают резистором R11; изменением величины резистора R5 ток коллектора транзистора V2 делают равным 1 мА.

Если усилитель высокой частоты радиоприемника усовершенствовать, добавив еще один каскад, требования к подбору высокочастотных транзисторов в этом случае становятся менее жесткими (рис. 11). Эмиттерный повторитель V2 улучшает работу усилителя в целом и позволяет использовать транзисторы с малым коэффициентом усиления. УВЧ работоспособно даже в том случае, если все полупроводниковые триоды будут иметь В = 10. Причем транзистор с самым низким коэффициентом усиления следует использовать в качестве VЗ, а с наибольшим — V2.

Усилитель практически не требует налаживания. При необходимости ток коллектора V3 устанавливают подбором резистора R7.

В радиоприемнике можно применить конденсаторы КЛС, К10-7, КДК, К10-23; электролитические К50-3, К50-6, К50-12, К50-16; диоды Д9 с любым буквенным индексом. Для магнитной антенны нужен ферритооый стержень длиной 100—120 мм, марки 400НН— 600 НН.

Катушка L1 имеет 180—200 витков провода ПЭЛ или ПЭВ 0,1—0,13, L2—7—12 витков того же провода Ø 0,12—0,18 мм. Намотка катушек — однослойная, виток к витку, на бумажных каркасах.

Настраивать радиоприемники нужно только со «свежей» батареей питания. Это обеспечит правильную установку рабочего режима транзисторов. В процессе налаживания катушку связи L2 с ферритового стержня снимают.

В. МЕЛЕШЕНКОВСКИЙ

Тут можете оценить работу автора:
