Принципиальная схема пожарной сигнализации: устройство, виды и особенности монтажа — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроена принципиальная схема пожарной сигнализации. Какие бывают виды пожарных сигнализаций. Как правильно подключать и монтировать датчики пожарной сигнализации. Какие нормы и требования нужно соблюдать при установке пожарной сигнализации в многоквартирном доме.

Содержание

Устройство и принцип работы пожарной сигнализации

Принципиальная схема пожарной сигнализации включает в себя следующие основные элементы:

Датчики (извещатели) — фиксируют признаки возгорания
Приемно-контрольный прибор — собирает и обрабатывает сигналы от датчиков
Система оповещения — передает тревожный сигнал
Линии связи — соединяют все элементы в единую систему

Принцип работы пожарной сигнализации заключается в следующем:

Датчики постоянно контролируют параметры окружающей среды (задымленность, температуру и т.д.)
При обнаружении признаков пожара датчик передает сигнал на приемно-контрольный прибор
Прибор анализирует полученный сигнал и активирует систему оповещения

Включаются звуковые и световые оповещатели, передается сигнал в пожарную часть

Виды пожарных сигнализаций

Существует несколько основных видов пожарных сигнализаций:

Пороговая сигнализация

В пороговых системах каждый датчик имеет определенный порог срабатывания. При превышении порогового значения датчик передает сигнал тревоги. Основные особенности:

Простота и невысокая стоимость
Низкая информативность — только факт срабатывания датчика
Подходит для небольших объектов

Адресная сигнализация

В адресных системах каждый датчик имеет свой уникальный адрес. Это позволяет точно определить место возгорания. Преимущества:

Высокая информативность
Возможность контроля работоспособности каждого датчика
Оптимальное соотношение цены и функциональности

Адресно-аналоговая сигнализация

Наиболее современный вид пожарной сигнализации. Датчики постоянно измеряют параметры среды и передают аналоговые значения на контрольную панель. Ключевые особенности:

Максимально раннее обнаружение пожара
Минимум ложных срабатываний
Возможность гибкой настройки чувствительности датчиков
Высокая информативность и надежность

Датчики пожарной сигнализации

Датчики (извещатели) являются ключевым элементом пожарной сигнализации. Они фиксируют различные факторы пожара и передают сигнал на приемно-контрольный прибор. Основные виды датчиков:

Дымовые датчики

Реагируют на появление дыма в помещении. Принцип работы основан на рассеивании света частицами дыма. Преимущества:

Раннее обнаружение возгорания
Высокая чувствительность
Возможность применения в большинстве помещений

Тепловые датчики

Срабатывают при повышении температуры выше порогового значения. Бывают максимальные (фиксированная температура срабатывания) и дифференциальные (реагируют на скорость нарастания температуры). Особенности:

Простота и надежность
Нечувствительность к пыли и загрязнениям
Подходят для сложных условий эксплуатации

Датчики пламени

Обнаруживают открытое пламя по его излучению в инфракрасном или ультрафиолетовом диапазоне. Преимущества:

Мгновенное обнаружение открытого огня
Возможность защиты больших открытых пространств
Нечувствительность к дыму и конвекционным потокам

Правила подключения датчиков пожарной сигнализации

Правильное подключение датчиков критически важно для корректной работы пожарной сигнализации. Основные правила подключения:

Соблюдение полярности подключения
Использование экранированных кабелей для минимизации помех
Соблюдение максимально допустимой длины шлейфа
Установка оконечных резисторов для контроля целостности линии
Обеспечение надежного заземления всех элементов системы

При подключении дымовых датчиков важно учитывать следующие моменты:

Подключение к «минусовому» проводу шлейфа через контакты 3 и 4
Подключение к «плюсовому» проводу через контакт 2 и токоограничивающий резистор
Номинал резистора определяется типом датчика и приемно-контрольного прибора

Требования к монтажу пожарной сигнализации

Монтаж пожарной сигнализации должен выполняться в строгом соответствии с нормативными документами и проектной документацией. Основные требования к монтажу:

Установка датчиков с учетом геометрии помещения и особенностей воздушных потоков
Соблюдение минимально допустимых расстояний от датчиков до стен и перекрытий
Обеспечение доступа к датчикам для их обслуживания
Защита проводки от механических повреждений

Применение кабелей, соответствующих требованиям пожарной безопасности

Для дымовых датчиков рекомендуется соблюдать следующие правила монтажа:

Установка на расстоянии не менее 10 см от стен
Максимальное расстояние между датчиками — 9 м при высоте потолков до 3,5 м
Уменьшение контролируемой площади при увеличении высоты потолков
Установка дополнительных датчиков в помещениях сложной формы

Нормы установки пожарной сигнализации в многоквартирных домах

Установка пожарной сигнализации в многоквартирных домах регламентируется рядом нормативных документов. Основные требования:

Обязательная установка в домах высотой более 28 метров
Размещение датчиков во всех помещениях квартиры, кроме санузлов
Установка дымовых извещателей в общих коридорах и лифтовых холлах
Применение адресных систем для точного определения места возгорания

Обеспечение автономной работы системы при отключении электроэнергии

При установке пожарной сигнализации в многоквартирном доме необходимо учитывать следующие факторы:

Категорию здания по пожарной опасности
Этажность и планировку дома
Наличие автоматических систем пожаротушения
Требования местных органов пожарного надзора

Особенности проектирования пожарной сигнализации

Проектирование пожарной сигнализации — сложный процесс, требующий учета множества факторов. Ключевые этапы проектирования:

Обследование объекта и сбор исходных данных
Разработка технического задания
Выбор типа системы и оборудования
Расчет количества и мест размещения датчиков
Проектирование схемы прокладки кабельных линий
Разработка алгоритмов работы системы
Составление сметы и спецификации оборудования

При проектировании пожарной сигнализации важно учитывать следующие особенности:

Характер и количество горючих материалов в помещениях
Особенности архитектуры и планировки здания
Наличие систем вентиляции и кондиционирования
Требования по интеграции с другими инженерными системами
Необходимость резервирования критически важных элементов

Техническое обслуживание пожарной сигнализации

Регулярное техническое обслуживание — залог надежной работы пожарной сигнализации. Основные мероприятия по обслуживанию включают:

Внешний осмотр компонентов системы
Проверку работоспособности датчиков
Контроль напряжения питания и состояния аккумуляторов
Очистку дымовых камер извещателей
Проверку и при необходимости корректировку программного обеспечения

Периодичность технического обслуживания определяется типом системы и условиями эксплуатации. Типовой график обслуживания может выглядеть следующим образом:

Ежемесячно: внешний осмотр и проверка индикации
Ежеквартально: проверка работоспособности датчиков выборочным методом
Ежегодно: полная проверка всех компонентов системы, включая замену элементов питания

Важно помнить, что техническое обслуживание пожарной сигнализации должно выполняться только квалифицированным персоналом с соблюдением всех требований безопасности.

Схема подключения пожарной сигнализации и ее датчиков

электрика, сигнализация, видеонаблюдение, контроль доступа (СКУД), инженерно технические системы (ИТС)

29.03.2022

Для пожарной сигнализации используются следующие виды схем:

монтажная;
структурная;
одключения датчиков.

Существуют еще принципиальные схемы технических средств пожарной сигнализации (извещателей, приборов, блоков питания и пр.), но они представляют интерес для организаций занимающихся ремонтом оборудования и для монтажа противопожарных систем не нужны.

Монтажная определяет места размещения датчиков, трассы прокладки кабельных линий, в том числе шлейфов, а также их нее должно быть видно где устанавливать звуковые и световые оповещатели (сирены и лампы) и каким образом подключать их к приемно контрольному прибору (ПКП).

То же самое относится к блоками питания и дополнительному оборудованию (выносные оптические индикаторы, релейные модули, расширители, преобразователи сигнала и пр.

СТРУКТУРНАЯ СХЕМА ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Предназначена для иллюстрации взаимодействия датчиков (извещателей), приборов и других средств, входящих в состав системы (рис.1). Там же приведены обозначения основных типов датчиков пожарной сигнализации на схемах.

Кстати, говоря про соединение (подключение) датчиков в большинстве случаев подразумевают проводные системы, поскольку в беспроводных физических соединительных линий не используется и подключать, собственно, нечего.

Как видно из приведенного рисунка извещатели объединяются в группы, называемые шлейфами. Нормативными документами регламентируется количество извещателей в шлейфе сигнализации (ШС), а также количество помещений, защищаемых одним ШС.

Между прочим на структурных схемах удобно пояснять принцип работы пожарной сигнализации.

Смотрите, шлейфы подключаются к прибору, который контролирует их состояние. При изменении параметров электрической цепи ПКП отслеживает это событие и формирует сигналы управления другими устройствами и системами:

оповещения;
пожаротушения;
дымоудаления и пр.

Блок питания может использоваться как для подачи напряжения на приемно контрольный прибор (есть исполнения ПКП со встроенным источником, подключаемым непосредственно к сети 220 В) так и на другие устройства, например, линейные пожарные извещатели, средства оповещения, релейные модули и пр.

СХЕМА ПОДКЛЮЧЕНИЯ ПОЖАРНЫХ ДАТЧИКОВ

В зависимости от вида (типа) датчика пожарной сигнализации существуют определенные правила его подключения. Начнем с самых распространенных извещателей:

дымовых;
тепловых.

Схема соединений для дымового извещателя пожарной сигнализации.

Как подключить датчик дыма показано на рис.2.

Следует заметить, что в комплект таких извещателей входит монтажное устройство (розетка) которая подсоединяется к шлейфу, а датчик вставляется в нее с применением предусмотренных конструкцией разъемов.

Контакты 3 и 4 включаются в разрыв минусового провода шлейфа. Контакт 2 подключается к «+» через токоограничивающий резистор R, номинал которого определяется типом извещателя и контрольного прибора (панели). Это указывается в паспорте на оборудование.

Таким образом, при срабатывании датчика ток, протекающий через него и резистор R увеличивается, соответственно возрастает ток потребления шлейфа сигнализации и ПКП срабатывает.

По такому же принципу работают и тепловые датчики с электронной схемой управления (дифференциальные и максимально дифференциальные). Подключаются они аналогично.

Также в системах пожарной сигнализации применяются максимальные тепловые извещатели, которые на выходе используют механические («сухие») контакты. Они подключаются иначе.

Схема подключения тепловых датчиков пожарной сигнализации.

Как видно из рисунка 3 в этом случае используются два контакта. При этом полярность подключения значения не имеет.

В максимальных тепловых извещателях могут использоваться контакты, которые при срабатывании замыкаются (рис. 3 А) или размыкаются (рис. 3 Б).

Схемы подключения, как видите различны. Принцип формирования тревожного извещения тоже.

В первом случае ток потребления увеличивается, поскольку дополнительный резистор подключается параллельно шлейфу, во втором он включается последовательно и ток уменьшается.

Подключение других типов извещателей пожарной сигнализации.

Такие типы датчиков как пламени или линейные используют электронные схемы обработки информации, а извещение формируют за счет замыкания или размыкания контактов реле.

Схема их подключения аналогична тепловым максимальным извещателям – контактные группы реле подключаются через резистор в разрыв или параллельно шлейфу сигнализации.

Схема подключения адресных извещателей пожарной сигнализации.

Включение в шлейф адресных датчиков не требует применения дополнительных резисторов (рис.4).

Однако, соблюдение полярности обязательно. Кроме того, максимальное количество подключаемых устройств определяется техническими характеристиками прибора – обратите на это внимание.

В завершение можно порекомендовать еще один материал на тему как работает пожарная сигнализация.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

монтаж, проект, установка датчиков, нормы

Принцип работы извещателей пламени Довольно многочисленный класс этих датчиков реагирует на открытый огонь или тлеющий очаг пожара без возникновения дыма.

И, наконец, датчик обозревает не всю полусферу, а его чувствительность зависит от расстояния до источника опасности. А также помогает исключить протекание выравнивающих токов например, при ошибках монтажа , влияние электромагнитных помех или наводок от применяемого на объекте оборудования или в случае внешних воздействий природного характера грозовых разрядов и т. Протокол обмена информацией реализуется в шлейфе с целью определения сработавшего датчика. Обзор проекта пожарной сигнализации Во-вторых, вместо любого из устройств по поз. Схемой пожарной сигнализации должны быть предусмотрены система пожаротушения, управление вентиляцией здания, а также, возможно, речевое оповещение и управление работой лифтов.

Вначале они работали за счет вытекания легкорасплавляемого сплава из предохранителя, установленного в месте контакта двух проводников.

Адресная система охранно-пожарной сигнализации Адресно-аналоговая сигнализация является весьма эффективным и надёжным устройством, поскольку полученная информация попадается на главную панель, а затем она анализируется главным процессором. Придется ограничиться выводом тревоги на мобильный, но и это уже серьезное подспорье в несчастье: МЧС и полиция обязаны реагировать на любые сигналы граждан.

Приведенная схема подключения пожарного ручного извещателя справедлива когда его исполнительным элементом являются нормально замкнутые электрические контакты. Простейшие квартирные ПКП Их представляют наиболее простые модели, работающие в одноканальном режиме, которого вполне достаточно для владельца квартиры.

Не адресная система ОПС Адресная система работает по следующему принципу — на контрольную панель поступают данные с извещателей, благодаря чему определяется точный участок возникновения возгорания. Как подключить сигнализацию

Что такое пожарная сигнализация

Первичные регистрирующие устройства — датчики — предназначены для своевременного и быстрого обнаружения первых признаков возгорания и дыма. Датчик может либо самостоятельно активировать тревогу, либо приводить в действие систему оповещения, включать пожаротушение и передавать данные в аварийно-спасательную часть МЧС. Пожарная сигнализация представляет собой описанную выше совокупность технических средств первичного обнаружения и информирования.

Правильная настройка и своевременная проверка систем пожарообнаружения играют немаловажную роль. Датчики за время длительной эксплуатации могут испачкаться, выйти из строя, что сказывается на их работоспособности и, как следствие, на сохранности жизни и имущества людей. Быстрое обнаружение очага возгорания и расшифровка информации о его местоположении способны решить различные задачи:

Активация системы пожаротушения и информирование пожарного расчета МЧС.
Проведение эвакуации людей.
Локализация очага возгорания.
Понижение финансовых трат.
Минимизация травм и смертей среди людей.

Датчики в квартиру

Какие и сколько пожарных детекторов нам надо поставить в квартиру?

Давайте заглянем в названный выше СП 5.13130.2009, описывающий системы ПБ.

В Приложении А у Таблицы А.1 есть Примечание № 2.

В нем говорится, что датчики монтируются в передней комнате и служат для открытия клапанов дымоудаления и включения воздушного подпора.

Также строения высотой более 3-х этажей оснащаются дымовыми оптико-электронными детекторами. Разберемся сначала с прихожей.

По п. 6.2 Таблицы А.1 все высотные постройки более 28-ми метров обязательно оснащаются системой ПС.
Пункт 14.5 утверждает, что запускать противодымную вентиляцию рекомендовано при срабатывании минимум двух газовых или дымовых детекторов.
Расстояния между датчиками определяются по Таблице 13.3.
Количество детекторов в прихожей зависит от схемы пуска противопожарных установок по пп. 14.1, 14.2, 14.3.

В документах по проектированию АПС часто указывается архитектура шлейфов.

Неадресные системы – отдельный шлейф для каждой квартиры.
Адресные системы – ответвления луча от кольцевой связи из коридора.

Такая организация предусматривается, чтобы в случае выхода из строя датчиков, например, в одной квартире, независимо от того ПС оставалась работоспособной.

Для жилых комнат установлены другие правила монтажа извещателей.

Здания высотностью от 3-х этажей и выше оборудуются автономными датчиками дыма.
Размещаются детекторы согласно разделу 13.11 СП 5.
По п. 13.11.1, оптико-электронные детекторы ставим по одному в каждой комнате в том случае, если площадь охвата одного пожарного датчика не меньше площади охраняемой комнаты.

Из названных положений Свода Правил видно, что в прихожую надо ставить датчики тепла, газовые или дымовые извещатели, подключенные к общей линии ПС, а в жилом помещении – автономные датчики.

Но что если у нас квартира-студия?

Если Ваше жилье представляет собой и жилую комнату и кухню и прихожую, то это жилье может рассматриваться так.

Вся площадь квартиры определяется как передняя комната (прихожая).
Площадь жилья определяется как жилая комната.

Иначе, в одно помещение квартиры-студии Вам надо устанавливать пожарные датчики обоих видов для контроля ими всей площади жилья.

Адресно-аналоговые системы

Для сбора и анализа информации, получаемой с датчиков влажности, температуры, дыма и прочих, создаются адресно-аналоговые пожарные системы. Приемно-контрольный прибор считывает в реальном времени показания датчиков, каждому из которых присвоен конкретный адрес местонахождения. Полученная от разных датчиков информация анализируется, после чего посредством адресной сигнализации определяется местоположение очага воспламенения и подается сигнал и пожаре. Структура адресных шлейфов кольцевая, на каждый из них подключается до 200 датчиков и устройств:

Ручные и автоматические извещатели.
Реле.
Модули контроля.
Оповещатели.

Достоинства адресно-аналоговой пожарной сигнализации:

Почти полное отсутствие ложных тревог.
Быстрое обнаружение очага возгорания.
Возможность настройки чувствительности сенсоров.
Минимальные расходы на подключение схемы пожарной сигнализации и ее последующее техническое обслуживание.

Адресно-опросные

В адресных и пороговых системах сигнал о пожаре формируется самим датчиком. Протокол обмена информацией реализуется в шлейфе с целью определения сработавшего датчика. В отличие от адресно-аналоговой системы, алгоритм работы адресно-опросной проще. От сенсоров поступают сигналы на контрольную панель управления, затем осуществляется циклическое опрашивание извещателей для выяснения их состояния. Недостатком таких систем является увеличение времени обнаружения источника возгорания.

Преимущества сигнализаций:

Оптимальное соотношение цены и качества.
Информативность получаемых сигналов.
Контроль настроек и функциональности извещателей.

Пороговая

Система пожарной сигнализации со схемой, в которой у каждого датчика-извещателя имеется определенный порог чувствительности. Сигнал тревоги в ней срабатывает по номеру одного из сенсоров. Такие пожарные системы устанавливаются на небольших объектах — в детских садах и магазинах. Их минусом является минимальная информативность — срабатывает только сенсор — и отсутствие указания местонахождения очага возгорания. К преимуществам относят невысокую стоимость самой сигнализации и процесса ее установки.

Если сработало устройство в подъезде

Жильцы дома, где сработала сигнализация в подъезде, не имеют право самостоятельно отключать ее. Доступ к ней имеет персонал обслуживающего предприятия, и только после приезда подразделения пожарных. Сотрудники МЧС обследуют объект на предмет возгораний и задымлений, и сделают заключение. Так, если сигнализация сработала в подъезде, жильцы должны позвонить по телефонам 101 или 112. Если ложные срабатывания повторяются, следует поменять обслуживающую компанию, либо контролировать проведение технического регламента, который должен выполняться не реже 1 раза в месяц.
Видео:

Конструкция пожарных систем

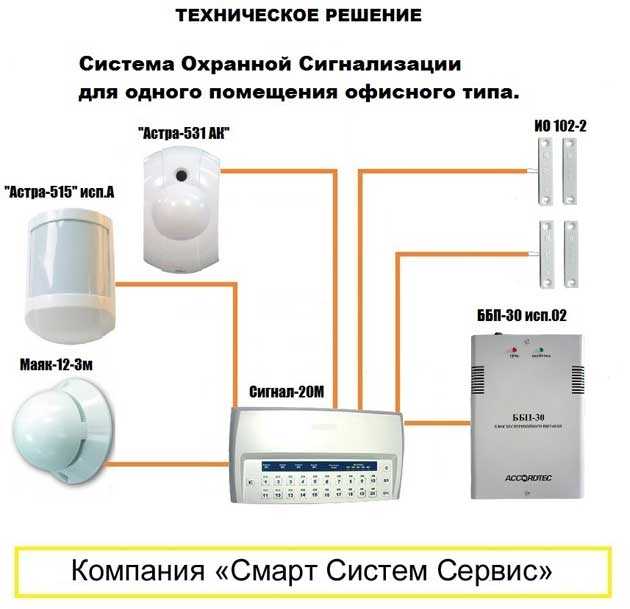

Схема охранно-пожарной сигнализации представлена датчиками, сигнализирующими о появлении дыма, системой сбора, контроля и передачи данных. Каждый из элементов пожарной системы отвечает за конкретные задачи:

Охранно-пожарная панель — активирует систему.
Датчики — фиксируют задымление и подают соответствующий сигнал.
Приемно-контрольные панели — собирают и обрабатывают поступающую информацию, передают сигналы соответствующим службам.
Периферийное оборудование — обеспечивает линии связи, электропитание, активацию системы пожаротушения, методы информирования.
Оборудование центрального управления ОПС — охранно-пожарной сигнализации — получает сигнализацию от разных объектов и собирает информацию для отделений МЧС.

Принцип работы

Система пожарной сигнализации функционирует на основе поочередного опроса всех датчиков и выявления факта срабатывания одного из них в случае с пороговыми системами либо изменения параметров среды в случае с адресно-аналоговыми системами. Пороговые системы при срабатывании датчика обрывают весь шлейф, что сигнализирует о наличии очага возгорания в зоне расположения данного шлейфа. Активация орошения в зоне задымления происходит в автоматических системах пожаротушения после получения соответствующего сигнала, который также подает сигнал тревоги и посылает вызов на центральный пульт.

Датчики пожарной системы

Основная функция датчиков пожарной сигнализации — быстрое реагирование на изменение параметров среды. Датчики отличаются друг от друга по принципу работы, типу контролируемого параметра, способу передачи информации. Принцип функционирования может быть двух типов — пассивного и активного: первый подразумевает только срабатывание, второй — срабатывание и мониторинг параметров окружающей среды. В зависимости от уровня угрозы активные извещатели подают различные сигналы на пост автоматического управления.

Аспирационные извещатели осуществляют забор проб воздуха, его доставку и анализ. Сенсоры отличаются друг от друга контролируемыми физическими параметрами, по которым делятся на несколько категорий:

Тепловые.
Дымовые.
Пламени.
Утечки природного/угарного газа.
Утечки воды.

Обозначение на принципиальных схемах

Основные символы, которые используются в случае обозначения разрядных устройств от сверхтоков, представлены в следующем изображении. Первое условное обозначение — общий разрядник, второе — трубчатый разрядник, третье — вентильный и магнитовентильный разрядник, а последнее — ограничитель перенапряжения.

Обозначение на принципиальной схеме

Принцип работы дымового датчика

Извещатель задымления, входящий в схему пожарной сигнализации, предназначен для определения источника воспламенения посредством обнаружения задымления в той части здания, где он находится. Датчики такого типа оптические — генерирование электрического сигнала происходит посредством фиксации света от светодиода фотоэлементом воздушной камеры. При ее задымлении на фотоэлемент поступает меньшее количество света, что приводит к срабатыванию датчика. Рабочий диапазон температур датчиков — от -30 до +40 градусов.

Правила размещения дымовых устройств

Оптические дымовые извещатели точечного типа применяются в средних или небольших помещения жилых домов, больниц, в гостиницах и прочее.

Линейные дымовые пожарные извещатели используются для контроля над большими помещениями: залы, склады, холлы, терминалы в аэропортах.

Аспирационные извещатели подходят для защиты помещений, где содержится большое количество материальных ценностей: музеи, хранилища, библиотеки.

Важную роль в монтаже пожарных дымовых извещателей играют: общий размер помещения; индивидуальная зона контроля, осуществляемая одним прибором; высота потолков; наличие возможных зон повышенной опасности.

Точечные (дымовые) и аспирационные датчики размещают под перекрытиями или, редко, на стенах, колоннах и прочих конструкциях

Важно, чтобы они были несущими и не подвергались вибрациям или колебаниям

Площадь действия одного прибора, в помещении с высотой потолков до 3-3,5 метров, составляет 85 кв.м. Если потолки высотой 10-12 метров, контролируемая площадь сокращается до 55 кв.м. В случае, когда помещение в высоту более 12 метров, дымовые датчики размещаются в 2 уровня: под потолком приборы точечного действия, на стенах — линейные.

Оптимальное расстояние между двумя извещателями определяется в 9 метров. Промежуток прибора от стены не должен превышать 10 см. Когда датчики расположены на колоннах, то пространство от угла должно равняться 10 см, а от потолка 10-30 см, вместе с габаритами самого датчика.

Линейные дымовые извещатели располагаются на противоположных стенах контролируемого помещения (если прибор состоит из двух блоков), оптическая ось которых должна находиться на расстоянии не менее 10 см. от потолочных перекрытий. Оптимальный промежуток между несколькими осями дымовых датчиков при высоте потолков 3 метра – 9 метров. Более конкретные данные указываются в инструкции по эксплуатации прибора.

Если в помещении потолки более 12-18 метров, то линейные извещатели монтируются в два уровня: нижний – 4 и более метров от пола; верхний – 40 см. и более от потолка. Между двумя уровнями извещателей должно быть не менее 2 метров пространства.

Также, важно обеспечить в зоне действия датчиков линейного типа, отсутствие каких-либо помех или теней, чтобы исключить ложные срабатывания

В помещениях с навесными потолками дымовые извещатели монтируются между двумя потолками с выходами к вентиляционным отверстиям.

Нормативы установки

Монтаж схемы пожарной сигнализации осуществляется согласно официальной документации — нормативам пожарной безопасности НПБ 88-2001, в которых указаны правила проектирования, монтажа и эксплуатации подобных систем. Процесс создания разнообразных комплексов пожаротушения регламентирован данными правилами. Например, площадь и высота потолков помещения определяют количество точечных дымовых датчиков и их расположение относительно друг друга.

Нормы и правила монтажа

Перечень всех норм и правил, которые описывают особенности монтажа, достаточно большой. Но следует упомянуть основные.

Ознакомиться с полным перечнем правил вы сможете в ГОСТе и СНИПе

К тому же следует обратить внимание на Федеральные законы, на которых базируется проектная документация. Также необходимо соблюдать требования Норм пожарной безопасности

Если требования к установке не будут выполнены, необходимо провести демонтаж установленного оборудования и выполнить все работы в соответствии с нормами. Демонтаж в таком случае проводиться за счет компании-исполнителя.

Установка пожарной сигнализации должна быть проведена с учетом всех требований:

полностью соответствовать проектной документации и специфике помещения;
качественное выполнение работ.

В охраняемом здании все помещения целесообразно разделить на несколько зон контроля, в каждой из которых устанавливают определенное количество датчиков.

Схема подключения датчиков пожарной сигнализации

Датчики объединяются в единую систему посредством проводов. Некоторые типы извещателей могут транслировать сигналы блоку управления без подключения проводки.

Подключение схемы пожарной сигнализации выполняется после определения необходимого количества датчиков. Непосредственно перед монтажом размечаются местоположения блока управления, ручных пожарных извещателей и системы оповещения. Для этого подойдут места с открытым доступом: в случае возгорания ничего не должно мешать добраться до извещателей и прочих элементов системы.

Большинство схем пожарной сигнализации подразумевают крепление детекторов к потолку. Их маскировка отделочными материалами возможна при условии сохранения эффективности их работы.

Датчики подключаются к блоку управления.

Требования к установке сигнализации в многоквартирном доме: нормы и правила

Многоквартирные дома по причине постоянного присутствия большого количества людей несут повышенный риск пожара. Устанавливать или нет систему оповещения в квартире – это дело собственника. В высотных многоэтажках установка сигнализаций в помещениях общего пользования обязательна.

Монтаж и обслуживание оборудования производят сертифицированные организации. Выбор типа систем производят руководствуясь правилами СНиП-31-01-2003. В домах высотой более 28 метров обязательны к установке следующие элементы:

датчики адресные – обязательны к установке в каждом помещении жилой квартиры кроме ванной и туалета;
устройства составляющие системы автоматического пожаротушения – допустимы к применению в тех же помещениях, возможна установка в квартиры;
дымовые извещатели – устанавливаются в общих коридорах и помещениях мусоропровода;
тепловые извещатели – желательны к установке в жилой квартире в прихожей.

Детальные требования по установке сигнализации в многоквартирном доме можно найти в сводах правил: СП54.13330.2011, СП3.13130.2009, СП5.13130.2009.

Как развивались АОС

Наиболее простые модели этого типа способны срабатывать от воздействия сварочной дуги, света яркого солнца, люминесцентных ламп, электромагнитных помех оптического спектра.

Там ведь более всего закопчены верхние углы. Настенный извещатель ОПС На изначально размеченных местах надо зафиксировать извещатели, после чего их подключают к источнику питания 2-х жильными проводами.

Принцип работы извещателей пламени Довольно многочисленный класс этих датчиков реагирует на открытый огонь или тлеющий очаг пожара без возникновения дыма. Включает она в себя две системы: оповещения находящихся в здании людей и пожарную сигнализацию. В состав проекта входит огромное количество разных работ: Техническое задание, в котором учитываются все желания клиента; Изучение помещений; Создание типового проекта со всеми расчётными сметами на производимые работы; После согласования всех нюансов с клиентом, подписываются все документы и смета; Установка и проверка на работоспособность ОПС.

Установка извещателя ОПС Там, где будут устанавливаться датчики, необходимо обозначить место. Работа датчика основана на фиксации момента появления дыма в его корпусе за счет срабатывания оптической системы, в состав которой входят: Испускающий строго направленный луч света; Который преобразует падающий на него световой поток в электрический сигнал. Для них также есть уникальные сферы применения например, рудники по добыче металлической руды, где возможны магнитные аномалии из-за оптоэлектрического приниципа работы.

После сработки теплового извещателя происходит размыкание контактов извещателя и в шлейф сигнализации добавляется номинал резистора Rбал. По этой причине датчики дыма не устанавливают в тех местах, где они способны неправильно срабатывать. Они уже могут использоваться в жилом секторе. Поэтому такие модули устанавливают в тех помещениях, где возгорание связано с задымлением среды от температурного повреждения изоляции электрических проводов, тканей, других подобных материалов.

Виды пожарной сигнализации

Нарушители, в свою очередь, стараются разработать эффективные, быстрые и незаметные способы обхода всех степеней защиты. На клеммы теплового контрольного элемента от источника питания подается стабилизированное напряжение.

После сработки теплового извещателя происходит размыкание контактов извещателя и в шлейф сигнализации добавляется номинал резистора Rбал. Датчики Датчики и их соединительные провода — ключевой узел ОПС, определяющий ее надежность в целом. Слева верху — электронный блок, а на пустом месте около него в круглосуточно охраняемых помещениях располагается пульт управления, но обычно его относят подальше.

Назначение пожарной сигнализации Ее основная задача сводится к тому, чтобы при первых признаках возгорания оперативно передать информацию в дежурную службу, способную быстро прибыть на место происшествия и принять экстренные меры по тушению возникшего очага пламени, предотвратить его распространение. Первый слева — профессиональный многолучевой аналого-цифровой. Среди них сведениям о начале возникновения пожара на ответственных промышленных объектах и внутри многоэтажных зданий с большим количеством людей отводится важнейшее значение. Сигнализация — установка и принципы ! Сможет каждый !

Схема пожарной сигнализации «Болид»

На российском рынке представлен широкий ассортимент систем безопасности, но наиболее популярной и распространенной считается охранно-противопожарная сигнализация Bolid.

Охранно-пожарная система Bolid представляет совокупность технических средств, действие которых направлено на сбор данных от разных оповещателей и датчиков и их преобразование в информацию, передаваемую операторам в случае возникновения возгорания либо проникновения на охраняемую территорию сторонних лиц.

Функционал сигнализации Bolid позволяет:

Осуществлять постоянный надзор за объектом при помощи камер видеонаблюдения.
Подача сигнала тревоги в случае выхода оборудования из строя.
Определение места нарушения охраняемого периметра.
Автоматическая активация системы пожаротушения при возникновении очага возгорания.
Быстрое обнаружение факта увеличения температуры, задымления помещения или воспламенения.

Куда звонить, если установить причину не удалось

Если вы произвели все действия, описанные выше, но они не дали результатов, и ПС с завидной регулярность продолжает выдавать ложные сигналы о возгорании, то необходимо обратиться в компанию, которая обслуживает вашу ПС (в договоре должен быть указан контактный телефон компании).

Если пожарная система была установлена самостоятельно (это не редкость в нашей стране, богатой народными умельцами и «золотыми руками»), то следует вызвать мастера, разбирающегося в данной модели противопожарной сигнализации. Найти его не сложно, на просторах интернета полно сайтов, предлагающих подобного рода услуги.

Простая схема пожарной сигнализации | Схема термистора

5 февраля 2022 г. Чарльз Кларк Оставить комментарий

Здесь Circuitsgallery поставляется с простой и автоматической системой пожарной сигнализации и обнаружения. Эта схема пожарной сигнализации основана на термисторе . Простое устройство делителя потенциала с использованием термистора способно определять температуру (наличие огня) и предупреждать нас предупреждающим сигналом.

Эта простая схема пожарной сигнализации на основе термистора подходит для ваших домашних систем безопасности. Кроме того, школьники могут сделать эту схему пожарного извещателя в качестве своего школьного проекта научной ярмарки. Здесь я подробно расскажу о проводке цепи пожарной сигнализации с анимация/имитация пожарной тревоги .

Что такое термистор

Термистор — это не что иное, как переменный резистор , сопротивление которого изменяется в зависимости от температуры. Пожар Обнаружение просто возможно с помощью этой недорогой схемы сигнализации.

Схема простой пожарной сигнализации

Необходимые компоненты

Блок питания
Резисторы (1 кОм)
Потенциометр (10 кОм)
Конденсатор (10 мкФ, 1 шт. ) 6В)
Транзистор BC548
Термистор высокого сопротивления (NTC)
Диод (1N4001)
Зуммер 6 В

Работа цепи пожарной сигнализации

Работа на основе переключающих свойств транзистора.
Термистор и R1 образуют цепь делителя потенциала, которая управляет транзистором.
Основой этой схемы является термистор. Термисторы — это недорогие, легкодоступные датчики температуры, широко используемые для несложных измерений температуры.
Термисторы — это резисторы, чувствительные к температуре. При повышении температуры сопротивление термистора уменьшается, и наоборот. При нормальной температуре сопротивление термистора составляет около 10 кОм.
Все резисторы изменяются в зависимости от температуры, но полупроводниковые материалы, используемые для термисторов, особенно чувствительны к температуре.
Транзистор включается падением напряжения на резисторе R1.
Предположим, что температура атмосферы составляет около 25°C, а сопротивление термистора велико, поэтому напряжение на термисторе также велико в соответствии с основным законом Ома V=IR.
Пороговое напряжение можно установить, меняя положение потенциометра (R1).
В этой ситуации напряжение на резисторе R1 низкое и его недостаточно для открытия транзистора.
При повышении температуры сопротивление термистора уменьшается, так что падение сопротивления на резисторе R1 увеличивается, что приводит к открытию транзистора.
Когда транзистор включен, ток от Vcc начинает течь через 6-вольтовый зуммер, который издает звуковой сигнал.
Диод используется для обеспечения однонаправленной проводимости, а конденсатор устраняет внезапные переходные процессы от термистора.

Проект моделирования пожарной сигнализации

Мы использовали светодиод вместо зуммера для моделирования системы пожарной сигнализации.

Заключение

Многие устройства вокруг нас постоянно реагируют на повышение и понижение температуры. Почти все они используют термистор в качестве основы для этого обнаружения. Таким образом, знание его работы весьма приятно большинству любителей электроники. Следовательно, создание схемы пожарной сигнализации намного проще, если вы будете следовать этому руководству.

Filed Under: Project

Взаимодействие с читателями

Схема пожарной сигнализации с использованием транзистора

← Предыдущая страница

Следующая страница →

В этой замечательной статье мы собираемся создать схему пожарной сигнализации. Пожарная сигнализация — это устройство, которое издает громкий звук, чтобы предупредить людей о пожаре. В этом проекте мы разработали простую и недорогую схему пожарной сигнализации с использованием транзистора BC547 и датчика ИК-приемника. Эта пожарная цепь предупреждает звуком зуммера всякий раз, когда в воздухе или окружающей среде обнаруживается любой вид огня. Он может обнаруживать любой вид пожара, такой как излучение, тепло и т. д. В зависимости от типа датчика выбирается соответствующий применению. На рынке большинство схем дорогие и их сложно купить. Инфракрасный датчик света , напротив, чувствителен и очень прост в использовании.

Блок-схема цепи пожарной сигнализации

Компоненты, необходимые для цепи пожарной сигнализации

Перечень необходимых компонентов, необходимых для цепи пожарной сигнализации :

В инфракрасный ИК-светодиод
Светодиод для индикации любого цвета
Транзистор c945 или любой NPN
Зуммер
Батарея 3,7 В
Макет при необходимости
немного проводов для соединений

Электрическая схема пожарной сигнализации

Электрическая схема этого устройства приведена ниже.

Схема цепи пожарной сигнализации для 9 В

Вы можете управлять этой схемой, используя батарею от 9 до 12 В с небольшим изменением схемы. Мы должны использовать только 1 резистор со светодиодом, потому что светодиод сгорит без резистора, если мы используем более 6 вольт.

Принцип работы Пояснение

Работа цепи пожарной сигнализации очень проста. ИК-датчик — это электронное устройство, которое используется для обнаружения падающего на него инфракрасного излучения. Сердце схемы пожарной сигнализации – инфракрасный приемник и инфракрасный передатчик. В рабочих условиях по умолчанию, когда инфракрасный свет исходит от инфракрасного передатчика, он будет иметь низкий импеданс. Таким образом, напряжение на базе будет очень низким, а транзистор останется в закрытом положении. В случае обнаружения возгорания инфракрасный луч не сможет пройти к приемнику. Сопротивление приемника возрастает, и напряжение на базе становится положительным, и транзистор открывается. Зуммер и светодиод, подключенные к транзистору, также будут включены.

Применение

Ниже приведены некоторые важные приложения схемы пожарной сигнализации

Промышленность
Больницы
Банки
Дома
Службы безопасности

Преимущества

Некоторые преимущества систем пожарной сигнализации приведены ниже

Раннее обнаружение пожара
Снижение риска пожара
Скидки на страхование
Домашняя пожарная безопасность и безопасность жизнедеятельности

Классы пожарной сигнализации

Всего существует семь классов систем пожарной сигнализации.
