Принципиальная схема радиопередатчика. Принципиальная схема FM-радиопередатчика: особенности конструкции и работы

Как устроен FM-радиопередатчик. Какие основные блоки входят в его состав. Как работает схема частотной модуляции. Какие преимущества имеет FM-передача сигнала. Какие компоненты используются в схеме простого FM-передатчика.

Основные компоненты принципиальной схемы FM-радиопередатчика

Принципиальная схема FM-радиопередатчика включает в себя несколько ключевых блоков:

  • Генератор высокой частоты (ГВЧ)
  • Модулятор
  • Усилитель мощности
  • Согласующее устройство
  • Антенна

Генератор высокой частоты вырабатывает несущую частоту в диапазоне 88-108 МГц. Модулятор осуществляет частотную модуляцию несущей звуковым сигналом. Усилитель мощности усиливает модулированный сигнал до требуемой мощности. Согласующее устройство обеспечивает согласование выхода передатчика с антенной. Антенна излучает радиосигнал в эфир.

Принцип работы схемы частотной модуляции

В основе работы FM-передатчика лежит принцип частотной модуляции. При этом виде модуляции частота несущего колебания изменяется в соответствии с передаваемым звуковым сигналом. Чем больше амплитуда звукового сигнала, тем сильнее отклонение частоты от среднего значения.


Частотная модуляция имеет ряд преимуществ по сравнению с амплитудной:

  • Лучшая помехоустойчивость
  • Более высокое качество звучания
  • Возможность передачи стереозвука

Ключевые элементы простой схемы FM-передатчика

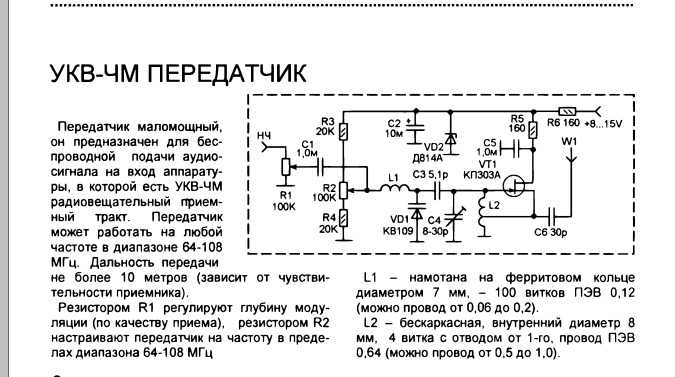

Рассмотрим принципиальную схему простого одноканального FM-передатчика:

  • Транзистор — обычно используется высокочастотный биполярный транзистор, например BF494
  • Колебательный контур — катушка индуктивности и конденсатор переменной емкости
  • Варикап — для осуществления частотной модуляции
  • Микрофон — электретный или динамический
  • Источник питания — батарея 9В

Транзистор работает в режиме генератора высокой частоты. Частота определяется параметрами колебательного контура. Варикап включен параллельно контуру и изменяет его емкость в зависимости от звукового сигнала с микрофона, осуществляя частотную модуляцию.

Особенности настройки FM-передатчика

При настройке FM-передатчика необходимо обеспечить:

  • Точное попадание в разрешенный диапазон частот 88-108 МГц
  • Стабильность частоты генерации
  • Оптимальную глубину модуляции
  • Согласование выхода с антенной для максимальной излучаемой мощности

Настройка обычно производится подстройкой емкости контурного конденсатора и изменением числа витков катушки. Для стабилизации частоты применяют кварцевую стабилизацию или ФАПЧ.


Расчет основных параметров FM-передатчика

При проектировании FM-передатчика производятся следующие расчеты:

  1. Расчет колебательного контура для получения требуемой несущей частоты
  2. Расчет цепи модуляции для обеспечения нужной девиации частоты
  3. Расчет усилителя мощности для получения заданной выходной мощности
  4. Расчет согласующих цепей для оптимального согласования с антенной

Важно обеспечить требуемую полосу пропускания всех каскадов для неискаженной передачи звукового сигнала во всем диапазоне частот. Также рассчитывается КПД передатчика и потребляемая мощность.

Особенности конструкции FM-передатчиков большой мощности

Мощные FM-передатчики для радиовещания имеют более сложную конструкцию:

  • Применяются мощные генераторные лампы или транзисторы
  • Используется многокаскадное усиление
  • Применяются сложные системы модуляции
  • Используются системы охлаждения мощных каскадов
  • Применяются сложные антенно-фидерные устройства

Мощность таких передатчиков может достигать десятков киловатт. Они обеспечивают покрытие большой территории качественным FM-сигналом.


Применение микроконтроллеров в современных FM-передатчиках

В современных конструкциях FM-передатчиков широко применяются микроконтроллеры. Они выполняют следующие функции:

  • Синтез частоты с высокой точностью
  • Формирование модулирующего сигнала
  • Управление режимами работы
  • Контроль параметров и защита
  • Цифровая обработка звука

Применение микроконтроллеров позволяет значительно улучшить характеристики передатчиков, повысить их надежность и расширить функциональные возможности. При этом упрощается настройка и обслуживание аппаратуры.

Преимущества и недостатки FM-передачи

Рассмотрим основные плюсы и минусы частотной модуляции:

Преимущества FM:

  • Высокая помехоустойчивость
  • Отличное качество звучания
  • Возможность передачи стереозвука
  • Простота реализации

Недостатки FM:

  • Требуется более широкая полоса частот
  • Меньшая дальность связи по сравнению с AM
  • Более сложные и дорогие приемники

Несмотря на некоторые недостатки, FM-передача является основным способом радиовещания в диапазоне УКВ благодаря высокому качеству звука.


Перспективы развития FM-передатчиков

Основные направления совершенствования FM-передатчиков:

  • Повышение энергоэффективности
  • Миниатюризация конструкции
  • Расширение функциональных возможностей
  • Улучшение качества звучания
  • Переход на цифровые методы формирования и обработки сигналов

Перспективным направлением является развитие цифрового радиовещания стандарта DAB+, которое обеспечивает еще более высокое качество звука. Однако аналоговое FM-вещание будет сохранять свои позиции еще длительное время.


2.Структурная схема радиопередатчика.

Любой вид радиосвязи осуществляется при помощи электромагнитных волн, распространяющихся в пространстве со скоростью света.

Электромагнитные волны образуются вокруг антенного устройства, которое питается переменным током высокой частоты. Токи высоких частот вырабатываются (генерируются) передатчиком радиостанции.

Радиопередатчиком называется устройство, предназначенное для выполнения двух основных функций:

1) генерирования колебаний высокой частоты, т. е. преобразования энергии источников электропитания в электромагнитные колебания высокой частоты;

2) модуляции этих колебаний в соответствии с сигналами, подлежащими передаче.

Получаемые в радиопередатчике модулированные колебания высокой частоты передаются в антенну и далее излучаются в виде свободных электромагнитных волн.

В зависимости от предназначения, диапазона рабочих волн, мощности, вида управления колебаниями передатчиков их конструкция и схемы могут быть различными.

Каждый радиопередатчик состоит из нескольких каскадов, выполняющих определенную роль. Блок-схема радиопередатчика показана на рис. 1..

Основным элементом радиопередатчика является возбудитель, предназначенный для генерирования колебаний высокой частоты в заданном диапазоне при высокой их стабильности. В качестве возбудителя обычно применяют маломощный ламповый генератор с самовозбуждением (автогене­ратор).

Полученные в возбудителе высокостабильные колебания высокой частоты подаются на следующий элемент—промежуточный усилитель. В этом каскаде осуществляется предварительное усиление колебаний высокой частоты до величины, обеспечивающей нормальную работу следующего каскада — каскада усилителя мощности. В усилителе мощности происходит усиление сигнала высокой частоты до необходимой мощности. Усиленный сигнал передается в передающую антенну. В антенне высокочастотный ток преобразуется в электромагнитные волны, распространяющиеся в пространстве.

Рисунок 1

Основы построения схемы передатчика.

Передатчик обычно включает в себя:

  • возбудитель;

  • усилитель мощности ;

  • согласующее и симетрирующее устройство;

  • антенное устройство.

ОА – источник первичных сигналов.

Возбудитель – осуществляет преобразование первичных сигналов в первичные высокочастотные сигналы (радиосигналы), синтезируется рабочая сетка частот в заданном диапазоне и осуществляется перенос избранного для работы первичного радиосигнала на рабочую частоту.

Усилитель мощности – обеспечивает усиление сигнала и может содержать ряд последовательных ступеней усиления.

Согласующее антенное устройство – обеспечивает согласование передатчика с антенным устройством, при котором антенна излучает максимум мощности. При работе на симметричные антенны это же устройство обеспечивает их симметричное питание.

Фидер антенно-фидерной системы, если он есть, обеспечивает передачу энергии сигнала в антенну, а последняя излучает ее в заданном направлении.

Радиопередатчик характеризуется определенными техническими показателями:

  • Диапазон рабочих частот передатчика. Большинство передатчиков имеет органы настройки, при помощи которых можно изменять частоту передачи. Перестройка передатчика обычно возможна в пределах широкого диапазона волн. Она может быть плавной и дискретной. При дискретной перестройке передатчик работает только на определенных (фиксированных) волнах.

  • Мощность передатчика. Это есть мощность электрических колебаний, направляемых передатчиком в антенну. Она может быть от долей вата до мегаватт.

  • Коэффициент полезного действия передатчика. Это есть отношение мощности, отданной в антенну, к мощности, потребляемой передатчиком от его источников питания. КПД передатчика определяет его экономичность. У передатчиков малой мощности КПД бывает 10-20%, у передатчиков большой мощности 40-60%.

  • Стабильность частоты передатчика. Она характеризует допустимое отклонение несущей частоты передатчика за определенное время его работы в конкретных условиях.

Старший преподаватель кафедры связи: А.М. Болдырев

Замечания и предложения по содержанию методического пособия:

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

РАДИОПЕРЕДАТЧИК ДЛЯ НАЧИНАЮЩИХ

 Самодельные передатчики


   Этот портативный FM-радиопередатчик легко построить и настроить. В нём использована пара импортных высокочастотных транзисторов BC548. Хотя, честно говоря, это не совсем ВЧ транзисторы, но и они дают хорошую работу схеме. Гораздо лучше сюда впаять S9018.

Принципиальная схема передатчика для новичков

   Передатчик питается от батареи 9 вольт. Можно взять «крону» или составить из двух литиевых по 4В. Катушка L1 состоит из 7 витков на оправке 4 мм. Витки можно чуть растягивать, чтобы настраивать передатчик. Фактический диапазон, на тестовом устройстве, перекрывает частоты от 80 МГц до 120 МГц.

Фото самодельного FM-передатчика

   Антенна — кусок проволоки. Длина антенного провода должна быть пол метра. Схема, по сути, состоит из генератора, который работает на частотах около 80-120 МГц. На аудиовход подается сигнал микрофона, далее на усилитель звука на базе первого транзистора. Выход с коллектора подается в второй транзистор, где он модулирует высокие радиочастоты с промежуточным контуром при различной распределительной емкости транзистора. Схема работает надёжно, настраивается легко, поэтому и рекомендована для начинающих радиолюбителей. Ещё одна аналогичная схема показана ниже.

Схема передатчика для новичков — 2

   Тут катушка мотается на оправке (сверле) 3мм, количество витков — 5, провод диаметром 0,5 мм. Детали — планарные, для уменьшения размера устройства.
