Что такое принципиальная схема устройства. Для чего она нужна. Как читать и понимать принципиальные схемы. Какие основные элементы содержит принципиальная схема. Как научиться разбираться в принципиальных схемах.

Содержание

Что такое принципиальная схема устройства

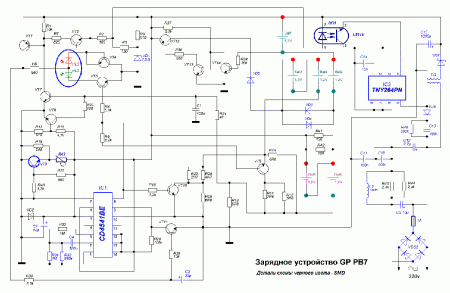

Принципиальная схема устройства — это графическое изображение, показывающее все электрические и электронные компоненты устройства и их соединения. Она отражает принцип работы устройства на уровне отдельных элементов.

Основные характеристики принципиальной схемы:

Содержит условные графические обозначения всех элементов
Показывает электрические соединения между элементами
Отражает функциональные связи между компонентами
Позволяет понять принцип работы устройства
Является основой для сборки, наладки и ремонта устройства

Для чего нужна принципиальная схема

Принципиальная схема выполняет несколько важных функций:

Позволяет разобраться в устройстве прибора и понять принцип его работы

Служит основой для сборки устройства
Помогает в диагностике и ремонте неисправностей
Используется для расчета параметров и характеристик устройства
Является документацией на устройство

Основные элементы принципиальной схемы

Принципиальная схема содержит следующие основные элементы:

Условные графические обозначения компонентов

Для каждого типа электронных и электрических компонентов используются стандартизированные условные обозначения. Например:

Резистор — зигзагообразная линия
Конденсатор — две параллельные линии
Диод — треугольник с чертой
Транзистор — круг с выводами

Линии электрической связи

Показывают соединения между компонентами. Обычно изображаются прямыми линиями.

Функциональные обозначения

Указывают функции отдельных узлов и блоков схемы (усилитель, генератор и т.д.).

Позиционные обозначения

Буквенно-цифровые обозначения компонентов (R1, C3, VT2 и т.п.).

Номиналы и параметры

Указываются рядом с условными обозначениями компонентов.

Как читать принципиальную схему

Чтение принципиальной схемы включает следующие этапы:

Определение типа устройства и его основных функциональных блоков
Изучение условных обозначений компонентов
Анализ соединений между компонентами
Выделение основных функциональных узлов
Определение пути прохождения сигналов
Анализ принципа работы отдельных узлов и всего устройства

Правила построения принципиальных схем

При построении принципиальных схем следует соблюдать следующие основные правила:

Использовать стандартные условные графические обозначения
Располагать элементы схемы в соответствии с прохождением сигнала
Минимизировать число пересечений линий связи
Группировать функционально связанные элементы

Указывать позиционные обозначения и номиналы компонентов
Сопровождать схему необходимыми пояснениями

Виды принципиальных схем

Существуют следующие основные виды принципиальных схем:

Структурная схема

Отображает основные функциональные части устройства и связи между ними.

Функциональная схема

Разъясняет процессы, протекающие в устройстве или его частях.

Полная принципиальная схема

Содержит все электрические элементы и связи между ними.

Схема соединений (монтажная)

Показывает соединения составных частей изделия.

Как научиться разбираться в принципиальных схемах

Чтобы научиться читать и понимать принципиальные схемы:

Изучите условные графические обозначения компонентов
Ознакомьтесь с основами электротехники и электроники
Разбирайте простые схемы, постепенно переходя к более сложным
Пробуйте собирать устройства по готовым схемам
Анализируйте схемы реальных устройств
Используйте справочную литературу и онлайн-ресурсы

Программы для создания принципиальных схем

Для разработки принципиальных схем используются специальные программы:

САПР-системы (Altium Designer, OrCAD)
Онлайн-сервисы (CircuitLab, EasyEDA)
Векторные редакторы (AutoCAD, Visio)

Они позволяют быстро создавать и редактировать схемы, имеют библиотеки компонентов, поддерживают проверку ошибок.

Заключение

Принципиальная схема — важнейший документ, отражающий устройство и принцип работы электронных приборов. Умение читать и понимать такие схемы необходимо инженерам, техникам, радиолюбителям. Освоив основы построения и чтения принципиальных схем, вы сможете разбираться в работе сложных устройств и создавать собственные конструкции.

РАЗРАБОТКА ПРИНЦИПИАЛЬНОЙ СХЕМЫ ОПТОЭЛЕКТРОННОГО УСТРОЙСТВА ДЛЯ КОНТРОЛЯ КОНЦЕНТРАЦИИ УГЛЕВОДОРОДОВ В ВОЗДУХЕ

Цитировать:

Мамасадиков Ю., Мамасадикова З.Ю. РАЗРАБОТКА ПРИНЦИПИАЛЬНОЙ СХЕМЫ ОПТОЭЛЕКТРОННОГО УСТРОЙСТВА ДЛЯ КОНТРОЛЯ КОНЦЕНТРАЦИИ УГЛЕВОДОРОДОВ В ВОЗДУХЕ // Universum: технические науки : электрон. научн. журн. 2021. 11(92). URL: https://7universum.com/ru/tech/archive/item/12630 (дата обращения: 14.01.2023).

Прочитать статью:

АННОТАЦИЯ

В статье рассмотрена актуальная проблема контроля концентрации углеводородов в воздухе. Приведены принципиальная схема оптоэлектронного устройства для контроля концентрации углеводородов в воздухе на полупроводниковых излучающих диодах. Изложен принцип действия принципиальной схемы оптоэлектронного устройства для контроля концентрации углеводородов в воздухе с экспоненциальной разверткой.

ABSTRACT

The article deals with the actual problem of controlling the concentration of hydrocarbons in the air. A schematic diagram of an optoelectronic device for monitoring the concentration of hydrocarbons in air on semiconductor emitting diodes is presented. The principle of operation of the principle diagram of an optoelectronic device for monitoring the concentration of hydrocarbons in air with an exponential sweep is stated.

Ключевые слова: Оптоэлектроника, симметричный мультивибратор, делитель частоты, излучающий диод, фотоприемник, микросхема, усилитель, счетчик, дешифратор, транзистор, триггер.

Keywords: Optoelectronics, symmetric multivibrator, frequency divider, emitting diode, photodetector, microcircuit, amplifier, counter, decoder, transistor, trigger.

Введение. При разработке приборов газового анализа одним из основных документов проектной документации является принципиальная схема. Именно она определяет основной состав компонентов приборов газового анализа и взаимосвязей между ними. Принципиальная схема — фундамент технического проекта, и от правильного ее выполнения зависит дальнейшее выполнение монтажных схем, схем соединений и всей сопроводительной документации.

Основная часть. Согласно с блок схемой [1] нами были разработано принципиальная схема оптоэлектронного устройства для контроля концентрации углеводородов в воздухе. Принципиальная схема оптоэлектронного устройства для контроля концентрации углеводородов в воздухе состоит из двух частей. На рис.1. приведено принципиальная схема передающего части оптоэлектронного устройства, а на рис.2. – приемная. В качестве фотоприемника использован охлаждаемый фоторезистор типа ФУО-613-8.

Задающий генератор, выполнен на микросхеме DD1.1 и DD1.2 который, входит в состав микросхемы серии К155ЛА3. Частота задающего генератора выбрано таким образом что выполнялось условия [2-11]:

(1)

Где: t_и— длительность импульса излучения; t_фп – постоянная времени фотоприемника.

Рисунок 1. Принципиальная схема передающего части оптоэлектронного устройства для контроля концентрации углеводородов в воздухе

Для фотоприёмника типа ФУО-613-8 постоянная времени составляет t_фп= 0,2 мс. По этому длительность импульса излучения выбран t _и= 0,5 мс в котором приблизительно выполняется условия (1). С целью обеспечения идентичный временной режим работы фоторезистора для опорного и измерительного потоков излучений, а также для обеспечения симметричность фотоэлектрического сигнала от опорного и измерительного потоков излучений период повторения импульса излучения выбран:

(2)

Где: t _п— длительность паузы.

Тогда необходимая частота импульсного потока излучений:

(3)

Для обеспечения выполнение условие (2) использован триггер (DD2), в качество которого использован микросхема серии типа К155ТМ2. Чтобы получит на выходе триггера симметричные прямоугольные импульсы с частотой следований f =1.0 кГц надо воздействовать на его счетный вход импульсными сигналами с частотой следований равным 2,0 кГц. Последний задается с помощью подстрочным резистором R₁ и емкостью С₁. В качестве делителя частоты использован последовательно соединенные два счетчика микросхемы типа К155ИЕ2 (микросхема DD3-DD4 рис.1).

Общий коэффициент деления счетчиков равно = 100,0. С выхода делителя частоты прямоугольные импульсы с необходимой частотой следований, (f = 10 Гц) через дифференцирующую цепочку R₃C₂ поступают на вход генератора экспоненциальной функции, выполненные на транзисторы VT

1 и VT₂. При поступление на базы транзистора VT₁ продифференцированного короткого импульса оно открывается. Свою очередь открывание транзистора VT₁ приводит к отпиранию транзистора VT₂, в результате которого конденсатор С₃ успевает для полного заряда за короткий промежуток времени.

Поскольку_{постоянная времени цепи дифференцирующего устройство t_ду= R₃C₂ выбран таким образом, что является достаточным для полного заряда С₃. Так как при этом сохраняется правило:
(4)
Где: t_зар– время заряда конденсатора С₃; t_зар= r_д С₃ — постоянная времени цепи заряда конденсатора С₃; r
д} – динамическая сопротивления транзистора VT₂ при его открытом состоянии.

Поскольку динамическая сопротивления транзистора VT₂ при его открытом состоянии достаточно мало и составляет всего лишь несколько Ом.

Рисунок 2. Принципиальная схема приемного части оптоэлектронного устройства для контроля концентрации углеводородов в воздухе

Измеренная время заряда конденсатора в разработанном устройстве при использование конденсатора емкостью С₃ = 0,1 мкф составляет t_зар = 10,0 мкс. После запирания транзистора VT₂ напряжение конденсатора С₃ начинает разряжаться через сопротивление R₆. В результате на конденсаторе С₃ формируется спадающий экспоненциальный импульс. Сформированный экспоненциальный импульс усиливается по току с помощью эмиттерного повторителя, построенного на VT₃. Резистор R₇ предназначен для исключения искажения конечного участка экспоненциального импульса. Усиленный экспоненциальный импульс с выхода VT₃ через резистор R₈ подается на вход эмиттерного повторителя VT₄ к которому подключен импульсный модулятор, построенный на транзисторе VT₆. При появлении на входе модулятора импульса транзистор VT₆ открывается и шунтирует вход эмиттерного повторителя VT₄, на которой поступает экспоненциальный сигнал с выхода эмиттерного повторителя VT₃. Таким образом, на входе транзистора VT₄ формируется дискретный экспоненциальный импульс, амплитуда которого со временем уменьшается по экспоненциальному закону. Сформированный дискретный экспоненциальный импульс достаточной амплитуды усиливается по току эмиттерными повторителями VT₄, VT₅и подается через ограничивающий резистор R₁₄ на опорный излучающий диод ИД₁.

Противофазные прямоугольные импульсы заполняющим дискретным экспоненциальным импульсам поступают с выхода триггера Т (микросхема DD₂) на вход транзистора VT₇. В результате открываются транзисторы VT₇, VT₈ и на коллекторе последнего формируются прямоугольные импульсы достаточной амплитуды. Эти импульсы с помощью эмиттерного повторителя VT₉ усиливаются по току и через ограничивающий резистор R₂₁ подаются на измерительный излучающий диод ИД₂. Потоки излучения опорных и измерительных излучающих диодов ИД₁ и ИД₂ проходя по очереди через газовую камеру ГК, принимаются фотоприемникам (рис.2). Последний преобразует эти потоки излучения в фотоэлектрический сигнал и подает его на вход малошумящего усилителя VT₁₀. С выхода усилителя VT₁₀ фотоэлектрический сигнал поступают на вход порогового устройств выполненные на микросхеме DA₁. В качестве порогового устройства использован микросхема типа К521СА3 на выходе которого формируется прямоугольные импульсы. Эти импульсы пройдя через дифференцирующие цепочки R₂₇C₆ поступают на один из входов схемы совпадение выполненные на микросхеме DD_5.1 и DD_5.2. В качестве схемы совпадение использован микросхема типа К155ЛА3. На другой вход последнего поступают прямоугольные импульсы с выхода второго дифференцирующего устройство построенного на микросхеме DD_1.3, DD_1.4. С выхода микросхем DD_5.2, сформированные серии импульсов, количество которого пропорционально к концентрацию углеводородов подается к входу счетчика построенного на микросхемы DD₆и DD₇.

Сигналы, далее пройдя через соответствующих дешифраторов выполненных на микросхеме DD₈и DD₉подается к индикатором. В качестве дешифратора использован микросхема типа К155 ИД1. По показанием индикаторов типа ИН-14 определяется концентрация углеводорода в воздухе.

Список литературы:

Мамасадиков Ю., Мамасадикова З.Ю. Оптоэлектронное устройство для контроля концентрации углеводородов в воздухе на полупроводниковых излучающих диодах // Universum: технические науки : электрон. научн. журн. 2021. 10(91). URL: https://7universum.com/ru/tech/archive/item/12427 (дата обращения: 12.11.2021). DOI — 10.32743/UniTech.2021.91.10.12427.
Ю. Мамасадиков, З.Ю. Мамасадикова. Оптоэлектронное устройство для дистанционного контроля концентрации углеводородов в воздухе./ НТЖ ФерПИ, 2020, T.24, №6. с. 231 – 236.
Z.Yu. Mamasadikova. Optoelectronic devices for controlling the concentration of hydrocarbons in air with exponential scan// Academicia: An International Multidisciplinary Research Journal Vol. 10, Issue 11, November 2020 – p. 1331–1336. DOI: 10.5958/2249-7137.2020.01403.2
Мамасадиков Ю., Aлихонов Э.Ж. Оптоэлектронное устройство для контроля линейной плотности хлопковых лент с функциональной разветкой // Universum: технические науки : электрон. научн. журн. 2021. 10(91). URL: https://7universum.com/ru/tech/archive/item/12426 (дата обращения: 12.11.2021).
Jamoldinovich A. E. The importance of metrology and standardization today Alikhonov Elmurod //International scientific and technical journal “Innovation technical and technology”. – 2020. – Т. 1. – №. 4. – с. 1-3.
Mamasodikov Y., Qipchaqova G. M. Optical and radiation techniques operational control of the cocoon and their evaluation //Academicia: An International Multidisciplinary Research Journal. – 2020. – Т. 10. – №. 5. – с. 1581-1590.
Mamasadikov Y., Mamasadikova Z. Y. Optoelectronic device for remote control of hydrocarbon concentration in air //Scientific-technical journal. – 2020. – Т. 3. – №. 6. – с. 3-7.
Мамасадиков Ю. М. Оптоэлектронный двухволновый метод для дистанционного газового анализа //Современные технологии в нефтегазовом деле-2018. – 2018. – с. 158-160.
Мусаев Э. С., Бутаев Т. Б., Мамасадыков Ю. Устройство для удаления коконов-глухарей. – 1988.
Мухитдинов М. и др. Устройство для определения содержания одного вещества в другом. – 1983.
Obidov J. G., Alixonov E. J. Organization of the education process based on a credit system, advantages and prospects //Academicia: An International Multidisciplinary Research Journal. – 2021. – Т. 11. – №. 4. – с. 1149-1155.
