Принципиальная схема видеорегистратора. Устройство и ремонт видеорегистратора: принципиальная схема, основные компоненты, частые неисправности

На схеме видно, что центральным элементом является процессор, к которому подключены все остальные компоненты. Камера и дисплей соединены напрямую с процессором для обработки видеопотока. Карта памяти, аккумулятор, G-сенсор и GPS-модуль также подключены к процессору для обмена данными.

Процессор видеорегистратора

Процессор является «мозгом» видеорегистратора. Он выполняет следующие основные функции:

• Обработка видеопотока с камеры
• Сжатие видео для записи на карту памяти
• Управление дисплеем и пользовательским интерфейсом
• Обработка данных с G-сенсора и GPS
• Управление питанием устройства

В современных видеорегистраторах часто используются специализированные процессоры от компаний Ambarella, Novatek или HiSilicon. Какие преимущества дают такие процессоры? Они оптимизированы для обработки видеопотока и потребляют меньше энергии по сравнению с обычными процессорами.

Камера видеорегистратора

Камера является ключевым компонентом видеорегистратора, от которого зависит качество записи. Современные модели оснащаются следующими типами камер:

• Full HD (1920×1080) — базовый вариант
• 2K (2560×1440) — улучшенное качество
• 4K (3840×2160) — максимальная детализация

Какие параметры важны при выборе камеры для видеорегистратора? Основные характеристики:

• Разрешение матрицы
• Светочувствительность
• Угол обзора объектива
• Наличие инфракрасной подсветки для ночной съемки

Карта памяти видеорегистратора

Для хранения видеозаписей в видеорегистраторе используется карта памяти формата microSD. Какие требования предъявляются к картам памяти для видеорегистраторов?

• Объем не менее 32 ГБ
• Высокая скорость записи (Class 10 и выше)
• Надежность и долговечность

Почему важна высокая скорость записи? Это позволяет сохранять видео высокого разрешения без пропусков кадров. Рекомендуется использовать специальные карты памяти для видеорегистраторов, оптимизированные для циклической записи.

Частые неисправности видеорегистраторов

Несмотря на надежность современных видеорегистраторов, они могут выходить из строя. Какие неисправности встречаются чаще всего?

• Проблемы с питанием и аккумулятором
• Выход из строя карты памяти
• Поломка крепления к лобовому стеклу
• Неисправность кнопок управления
• Сбои в работе программного обеспечения

Рассмотрим подробнее каждую из этих неисправностей и способы их устранения.

Ремонт видеорегистратора своими руками

Многие неисправности видеорегистратора можно устранить самостоятельно. Какие виды ремонта доступны в домашних условиях?

• Замена аккумулятора
• Очистка контактов разъемов
• Перепрошивка устройства
• Замена карты памяти
• Ремонт крепления

Рассмотрим пошаговую инструкцию по замене аккумулятора видеорегистратора:

1. Снимите заднюю крышку устройства
2. Отсоедините разъем старого аккумулятора
3. Извлеките старый аккумулятор
4. Установите новый аккумулятор аналогичной модели
5. Подключите разъем нового аккумулятора
6. Закройте крышку устройства

Выбор видеорегистратора: на что обратить внимание

При выборе видеорегистратора следует учитывать несколько ключевых параметров. Какие характеристики наиболее важны?

• Качество видеозаписи (разрешение и частота кадров)
• Угол обзора камеры
• Наличие GPS-модуля
• Емкость аккумулятора
• Поддержка карт памяти большого объема
• Наличие дополнительных функций (Wi-Fi, ADAS и т.д.)

Как правильно выбрать видеорегистратор с учетом этих параметров? Рекомендуется определить приоритетные характеристики и выбрать модель, оптимально сочетающую цену и качество.

Правовые аспекты использования видеорегистраторов

Использование видеорегистраторов регулируется законодательством. Какие основные правовые аспекты следует учитывать?

• Запрет на размещение устройства в зоне действия подушек безопасности
• Ограничения на публикацию записей в интернете без согласия участников
• Возможность использования записей в качестве доказательств в суде

Важно помнить, что несмотря на законность использования видеорегистраторов, необходимо соблюдать права других участников дорожного движения и не нарушать их приватность.

схема, инструкция, рекомендации и отзывы

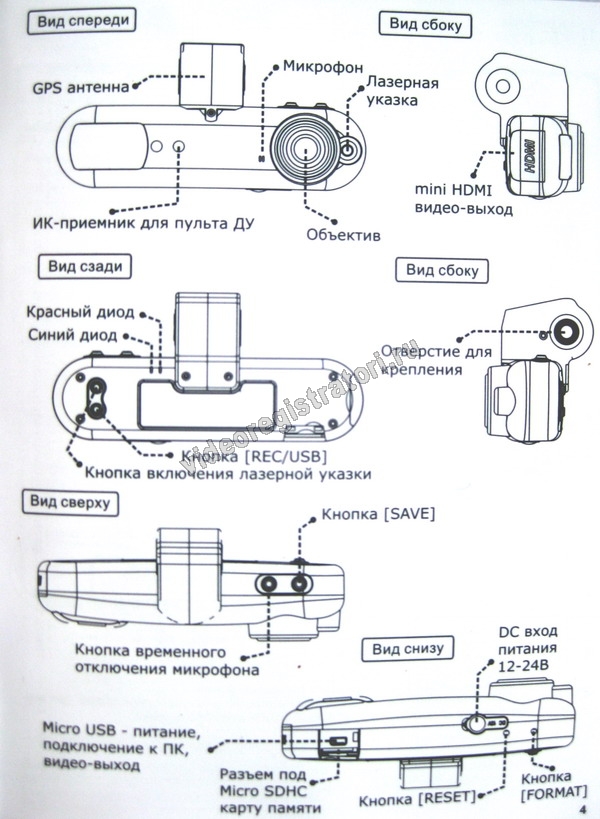

Современные видеорегистраторы оснащены качественными системами защиты. Однако их порой не хватает для того, чтобы избежать различных сбоев. По устройству модели являются довольно схожими. Стандартная схема видеорегистратора включает в себя процессор, коннектор, а также печатную плату.

Камера крепится к ней через специальный шлейф. Сигнал передается через фоторезистор. Также у видеорегистраторов установлены конденсаторы разного типа. У некоторых моделей используется модуль вместе с блоком памяти.

Перегрев видеорегистратора на примере Gmini HD90

При перегреве на солнце ремонт видеорегистратора Gmini HD90 своими руками следует начинать с осмотра печатной платы. Проблема чаще всего заключается именно в фоторезисторах. При большой температуре предохранители не способны их защитить. Для того чтобы осмотреть видеорегистратор, необходимо снять крышку модели. Далее потребуется аккуратно изъять камеру и открутить печатную плату. Если ее контакты потемнели, значит, придется полностью менять. Маркировка детали указана на обратной стороне.

Проблемы со звуком у видеорегистраторов: инструкция по устранению неисправности и отзывы специалистов

Проблемы со звуком встречаются довольно часто. Ремонт автомобильного видеорегистратора своими руками в этой ситуации следует начинать с осмотра модуля. Иногда проблема кроется в динамике, однако такое случается редко. Для того чтобы осмотреть модуль камеры, следует снять крышку видеорегистратора.

Далее нужно отсоединить защитный шлейф камеры. После этого появится возможность открутить печатную плату. Модулятор в данном случае должен находиться возле коннектора. Также нужно проверить контакты. Если верить отзывам специалистов, можно попробовать сделать замеры сопротивления в цепи. Однако для этого понадобится тестер. В среднем сопротивление у модуля должно составлять не более 55 Ом.

Проблемы с операционной системой на примере Viaccess 605: отзывы потребителей

Если верить отзывам потребителей, они часто сталкиваются с проблемами из-за операционной системы. Как правило, это происходит, когда из строя выходит модулятор. В таком случае можно сделать ремонт своими руками. Видеорегистратор Viaccess 605 для этого нужно осмотреть. С этой целью отсоединяется крышка и проверяются внешние контакты печатной платы.

Далее следует осмотреть непосредственно модулятор. Для этого нужно аккуратно отсоединить камеру и шлейф. Следующим шагом необходимо снять модулятор при помощи отвертки. Как правило, проблема кроется в перегоревших контактах. В этой ситуации деталь придется полностью менять. У этой модели установлен модулятор проводного типа.

Ремонт коннектора у видеорегистратора

Коннектор у видеорегистратора отвечает за передачу сигнала от модулятора. Ломается он чаще всего от механического воздействия. Ремонт видеорегистраторов своими руками в данном случае делать довольно просто. В первую очередь с модели откручивается крышка. Далее, чтобы сделать ремонт видеорегистраторов своими руками (неважно, какого производителя), потребуется осмотреть печатную плату и модулятор.

Если с ними все в порядке, можно снять коннектор. Иногда его контакты могут перегреваться. В таком случае отремонтировать видеорегистратор практически невозможно. Если контакты не очень повреждены, нужно воспользоваться щипцами и отсоединить деталь. Следующим шагом следует осмотреть распределитель на нем. Показатель сопротивления должен составлять не более 50 Ом. Если тестер показывает отклонение от нормы, значит, придется припаивать новый коннектор.

Проверка разъемов

Кабель питания у видеорегистраторов подсоединяется через разъем. Иногда связь нарушается, и устройство перестает работать. Ремонт видеорегистраторов своими руками в таком случае следует начинать с проверки разъемов. Для этого придется модель раскрутить. Печатную плату у нее не следует трогать. Разъем находится в корпусе возле коннектора. Для того чтобы его осмотреть, придется сместить в сторону защитную пластину. После этого основание разъема необходимо поддеть. Сделать это можно при помощи отвертки. Если на детали видны механические повреждения, значит, ее придется заменить. Приобрести разъемы в магазине не составит труда. Однако следует знать точную модификацию.

Замена печатной платы у видеорегистратора

На печатной плате видеорегистратора располагается множество элементов для управления системой. Когда они выходят из строя, прибор не работает. Ремонт видеорегистраторов своими руками в данном случае можно сделать, если снять крышку. Чтобы снять печатную плату, понадобится отвертка. На этом этапе важно не повредить усилитель, который располагается в стороне от нее. После отсоединения печатной платы следует проверить все гнезда и прочистить их.

Проблемы со шлейфом у видеорегистратора «Каркам Q3»

Если верить отзывам потребителей, то у этого видеорегистратора проблемы со шлейфом возникают довольно часто. Указанный компонент очень капризен и чувствителен к отрицательной температуре. Кода он ломается, сразу пропадает связь с камерой, однако память устройства через персональный компьютер остается доступной. Ремонт видеорегистратора «Каркам» своими руками при поломке шлейфа следует начинать со снятия крышки. Чтобы добраться до указанной детали, придется снять печатную плату.

После этого потребуется отсоединить непосредственно камеру. Шлейф у этого видеорегистратора крепится через специальный разъем. Для того чтобы его освободить, придется воспользоваться ножом. В данном случае важно не повредить провод, который идет от аккумуляторной батареи. Следующим шагом необходимо аккуратно извлечь шлейф. Если на нем видны следы повреждений, значит, его потребуется заменить. После установки нового компонента нужно просто заново загнуть разъем и крепко зафиксировать деталь.

Замена фоторезистора на примере видеорегистраторов «Штурман»

Если верить отзывам потребителей, то от перегрева на солнце фоторезистор у моделей часто выходит строя (ниже показана электросхема видеорегистратора «Штурман»). Ремонт своими руками в таком случае сделать можно. В первую очередь придется снять крышку и открутить печатную плату. Фоторезистор у модели располагается возле конденсатора. Чтобы до него добраться, не следует отсоединять камеру.

Достаточно просто снять шлейф и отсоединить преобразователь. После этого появится возможность осмотреть фоторезистор. Выглядит он как компактный динамик. Крепится указанный элемент через провод, который ведет к коннектору. Если проблема заключается в нем, значит, придется воспользоваться паяльной лампой. При перегорании фоторезистора нужно покупать новую деталь. Установить ее при помощи паяльника не составит труда.

Ремонт модуля на примере видеорегистраторов «Каркам Q2»

Модуль в видеорегистраторе необходим для управления камерой. При его поломке сигнал не поступает в блок памяти. В такой ситуации можно сделать ремонт своими руками. Видеорегистратор «Каркам Q2» с этой целью следует обесточить. Располагается модуль рядом с печатной платой. Однако чтобы до него добраться, следует в первую очередь отсоединить преобразователь.

Далее придется снять камеру со шлейфом. Только после этого можно будет увидеть модуль, который находится рядом с распределителем. В нижней части компонента располагается два контакта. В некоторых случаях они перегорают из-за коротких замыканий. Чтобы решить эту задачу, модуль следует отсоединить и снова припаять. Самостоятельно справиться сложно с такой проблемой. В данном случае лучше обратиться в сервисный центр. Однако причиной поломки также может быть накопившаяся пыль. Для того чтобы решить эту задачу, нужно просто прочисть контакты ватной палочкой и вновь собрать видеорегистратор.

Подведение итогов

Учитывая все вышесказанное, следует не пренебрегать правилами использования видеорегистратора. При необходимости обследование модели всегда можно провести самостоятельно. Однако перед ремонтом устройства следует оценить масштабы повреждения и принять взвешенное решение. Порой видеорегистратор лучше сразу отнести в сервисный центр и проконсультироваться со специалистом.

Ремонт видеорегистратора своими руками.

Устройство и ремонт видеорегистратора

Для многих автолюбителей видеорегистратор является тем прибором, который помогает в разрешении споров, возникших на дороге.

К сожалению, массовость производства видеорегистраторов сказывается на их качестве и надёжности.

Наиболее частые неисправности видеорегистраторов – это механические поломки разъёмов и коннекторов. Также могут иметь место выход из строя электронных компонентов из-за чрезмерного нагрева от жарких солнечных лучей, например, летом.

Стоит также отметить, что в каждом видеорегистраторе имеется небольшой литиевый аккумулятор. А, как известно, чрезмерный нагрев литиевого аккумулятора может привести к его взрыву или «вспучиванию».

Устройство видеорегистратора.

Для начала заглянем «под капот» рядового видеорегистратора, познакомимся с его электронной начинкой.

В качестве экземпляра для изучения возьмём видеорегистратор xDevice Black Box-29.

Чтобы вскрыть корпус видеорегистратора xDevice Black Box-29 понадобится тонкая крестовая отвёртка. Как оказалось, подходящую найти довольно трудно. Можно применить универсальную отвёртку для вскрытия корпусов сотовых телефонов.

Данный видеорегистратор оснащён двумя видеокамерами. Та, что служит для записи салона авто, жёстко закреплена на печатной плате. По бокам установлено 2 инфракрасных светодиода. Они необходимы для фоновой подсветки объекта при отсутствии освещения.

Камера, которая служит для записи происходящего на дороге, смонтирована на небольшой печатной плате и установлена в поворотном пластмассовом корпусе.

С главной печатной платой её соединяет гибкий шлейф. Он перфорирован – между проводниками сделаны прорези. Благодаря этому модуль камеры можно поворачивать на 270⁰.

На печатной плате можно обнаружить датчик освещённости – фоторезистор.

В качестве резервного источника питания используется литиевый аккумулятор. Емкость его небольшая, судя по размерам, порядка 300 – 400 mA/h. Он не является основным – питание видеорегистратора осуществляется от преобразователя 12v/24v – 5.5v (2A), который подключается к прикуривателю.

Литиевый аккумулятор служит неким буфером, который питает устройство во время кратковременного отключения питания видеорегистратора.

К основной плате через гибкий шлейф подключается плата цветного LCD-дисплея.

Ядром устройства являются 3 микросхемы. К сожалению, маркировка их почему-то затёрта. Маркировка чётко различима лишь на корпусе микросхемы SDRAM-памяти (elixir   N2SV12816FS-6K) объёмом 64Mb.

Также на печатной плате можно обнаружить микросхемы периферии: преобразователи напряжения, маломощный усилитель ЗЧ, память EEPROM.

Кроме этого есть микросхема, которая очень похожа на микросхему 3-ёх осевого акселерометра.

Судя по всему, именно она выполняет функцию G-сенсора. Благодаря G-сенсору современные видеорегистраторы могут протоколировать ускорения, удары, резкое торможение, вращение. Такие данные могут пригодиться при разборе ДТП.

Также к печатной плате подключаются микрофон и миниатюрный динамик.

Ремонт видеорегистратора.

Теперь поговорим о ремонте видеорегистратора xDevice Black Box-29.

Казалось бы для человека, который знаком с электроникой такая поломка – плёвое дело.  На самом деле, замена такого разъёма – весьма хлопотное занятие. Всё из-за того, что в качестве USB-разъёма применён 10-ти пиновый (10 pin) разъём. Такой разъём за счёт увеличенного числа контактов является универсальным. Например, некоторые видеорегистраторы комплектуются специальным шнуром miniUSB – RCA, который позволяет подключать видеорегистратор напрямую к телевизору.

Обычно стандартный USB-разъём имеет 4 контакта. По двум из них подаётся питание (+ и -) 5 вольт, а по оставшимся 2 передаются данные. Разъём mini USB 5 pin имеет ещё 1 контакт, который соединяется с общим проводом (GND).

В разъёме mini USB 10 pin монтируется уже 10 контактов. Расстояние между контактами такого разъёма очень мало, и запаивать его на печатную плату при замене довольно сложно. Мало того, найти 10 pin’овый разъём сложнее, чем широко распространённый 5 pin’овый разъём mini USB.

Поэтому в некоторых случаях есть смысл вместо неисправного mini USB 10 pin запаять mini USB 5 pin. Основная задача такого ремонта – подключить контакты питания  «+» и «-», чтобы обеспечить возможность зарядки встроенного аккумулятора и электропитания видеорегистратора. Также можно подпаять контакты данных разъёма USB. Это стоит сделать, если в комплекте с видеорегистратором есть шнур mini USB — USB для подключения к компьютеру.

Остальные контакты, которые идут к 10 pin’овому разъёму mini USB на печатной плате можно укоротить ножом, чтобы они не мешали. Естественно, делая такую замену, стоит учитывать, что после замены USB-разъёма некоторые функции видеорегистратора, возможно, не будут доступны.

Пару слов о преобразователе питания.

Преобразователь питания видеорегистратора xDevice Black Box-29 подключается к штатному прикуривателю (12V) автомобиля, а к видеорегистратору  — шнурком со штекером miniUSB.

Преобразователь реализован на микросхеме LSP5502. Сама схема рассчитана на входное напряжение 12v/24v и на выходе способна выдавать 5,5v (2A).

Выходная цепь 5v преобразователя защищена супрессором P6KE6.8A. В случае нештатной ситуации и выхода из строя преобразователя, супрессор P6KE6.8A ограничит опасный для схемы видеорегистратора всплеск напряжения.

Также в зарядное устройство устанавливается рядовой плавкий предохранитель.

Вот типовая схема включения микросхемы LSP5502 в режиме понижающего DC/DC-преобразователя. Схема взята из даташита на LSP5502.

Если есть необходимость запитать видеорегистратор в условиях мастерской (от сети 220V), то есть смысл временно отпаять соединительный шнур питания от преобразователя и припаять его к стандартному зарядному устройству с 5-ти вольтовым выходом. Так, например, сделал я.
