Определение общих понятий принципиальной схемы электроснабжения

Принципиальная схема электроснабжения предприятия сильно отличается от схемы разводки электрики загородного дома. Изначально необходимо понимать основные отличительные характеристики принципиальной схемы от других схем электроснабжения (структурной схемы электроснабжения предприятия или же функциональной).

Принципиальная схема электроснабжения предприятия представляет собой графическое изображение, в котором все детали электротехнического устройства и порядок их соединения изображаются условными знаками (символизирующие эти детали) и линиями. Читая схему электроснабжения предприятия легко можно разобраться в цепях и принципах работы устройства (в нашем случае – в устройстве электроснабжения предприятия). В ней обозначается даже информация, при помощи каких элементов подключения заканчиваются входные и выходные цепи. По ГОСТу 2.701-2008 она определяется как схема, которая устанавливает группу соединений и их связь между собой, наиболее детально описывает, как работает устройство электроснабжения.

Особенности и основные критерии выбора принципиальной схемы предприятия



Появилось огромное количество предприятий с разными отраслевыми направлениями и непосредственно с присущими им условиями производства, которые обязательно нужно учесть при составлении проекта электроснабжения. Как следствие этого возникло огромное множество схем электроснабжения предприятий.

Пример проекта электроснабжения промпредприятия

Назад

1из9

Вперед

Но, со временем, благодаря проведенному анализу определенной характерной схожести особенностей предприятий, специалисты по проектированию схем выявили возможность использования общего подхода в таких случаях и разработали принципиальные стандарты схематического изображения электрического снабжения предприятий.

Чтобы определиться с выбором схемы электроснабжения необходимо также определиться с выбором напряжения сети в наружном электроснабжении. Для этого прорабатываются разные варианты технического и экономического развития и производится их сравнение. Такие мероприятия необходимы для того, чтобы в дальнейшем не возникло ситуаций, которые приведут к материальным потерям предприятия. Также необходимо учесть тот факт, что в схеме должен быть отображен наилучший из возможных вариантов, удовлетворяющий еще и других потребителей того района, на котором расположено предприятие (города, села и т.п.).

В большинстве случаев, электроснабжение предприятий осуществляется от энергосистем. При этом, учитывая дальность расположения линий и какая установлена мощность приемников на предприятии, различают напряжении 110, 35, 10, 6 кВт в соединительных линиях.

Но бывает, что источником электроснабжения некоторых предприятий, которые используют очень большое количество тепла для разного рода производственных целей, выступает еще и собственная электростанция.

Общим критерием в проектировании схем выступает необходимость близкого размещения источников питания к электрическим установкам предприятия. Это необходимо для того, чтобы уменьшить количество связующих звеньев. Т.е. применяются глубокие вводы. Нужно учитывать и то, что напряжения, которые применяются для наружного электроснабжения находятся в непосредственной зависимости от  напряжений, которыми обладают электрические устройства в районе, где находится предприятие.

Основные схемы распространения электроэнергии на предприятии

Чтобы определится с принципиальной схемой предприятия, необходимо выбрать напряжение, которое необходимо от распределительной сети. Выделим основные схемы распространения, а именно:

  • разделение электроэнергии между основной понижающей подстанцией 220-500/110 кВт и подстанциями глубоких вводов;
  • совмещение ГПП предприятия с подстанцией района;
  • подсоединение подстанции предприятия 110/10(6) кВт к сети с мощностью 110 кВт общей системы;
  • использование подстанций глубоких вводов 220/10(6) кВт, чтобы обеспечить большие предприятия.

Схематическое изображение электроснабжения предприятия торгового машиностроения, которая показана на рисунке выше, описывает, что поступление электроэнергии осуществляется от подстанции энергетической системы. Мощность трансформаторов, установленных на ней, составляет по 10000 кВт. Основное напряжение – 110 кВт и второстепенное составляет 35, 20 и 10 кВт. Общая мощность – 500 МВт. Расположена подстанция энергосистемы на расстоянии 12 км. от завода.

Большинство предприятий, в целях резервирования, принимают схему электроснабжения по двум радиальным линиям (ГПП с двумя трансформаторами связи). Линии, которые осуществляют питание, являются воздушными. При нормальной работе пропускная способность линий составляет не менее половины расчетных нагрузок предприятия. Но, конечно, для того, чтобы определиться с принципиальной схемой, необходимо также дополнительно выбрать пропускную способность. Т.к., если выйдет из строя одна, остальные линии смогли бы обеспечить питание приемников первой и второй категорий предприятия. Почему именно первой и второй категории? Все потому, что большая часть крупных предприятий имеют именно эти категории потребителей.

В современных схемах электрического снабжения предприятий очень часто применяются подстанции глубокого ввода (ПГВ). ПГВ имеют ряд положительных моментов, что делает схемы, в которых они применяются, наиболее прогрессивными.

Обобщив вышеизложенный материал, можно сделать вывод, что для выбора принципиальной схемы электроснабжения предприятия необходимо проанализировать следующие составляющие элементы необходимые для работы предприятия, а именно:

  1. категории потребителя;
  2. мощность, которую предприятие потребляет
  3. где размещаются потребители на территории предприятия;
  4. расположение и мощность источников электроэнергии.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости проектирования сетей электроснабжения:

Онлайн расчет стоимости проектирования

Принципиальная Схема Электроснабжения — tokzamer.ru

Поэтому в городских электросетях применяют устройства телемеханики, подающие сигнал на соответствующий диспетчерский пункт об изменении положения в РП указателей сигнализации замыканий на землю, положения выключателей, и позволяющие производить измерения нагрузки и напряжения контролируемых объектов, а также телеуправление выключателями.



При нормальной работе пропускная способность линий составляет не менее половины расчетных нагрузок предприятия.

Программа автоматически определит тип комплектного устройства, рассчитает его стоимость, выполнит размещение оборудования.

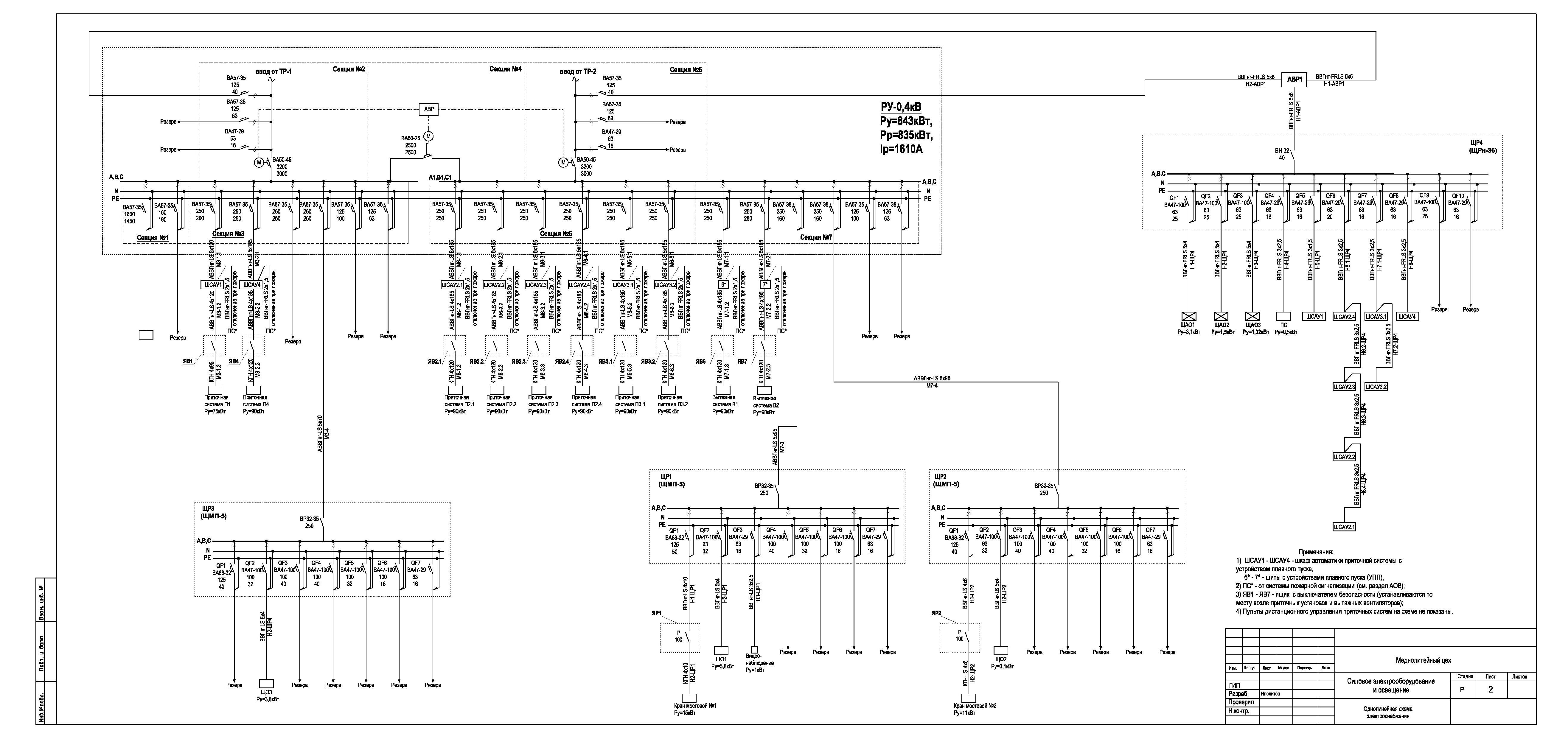

Однолинейная схема электроснабжения предприятия. Часть 2.

Существуют компьютерные приложения, позволяющие самостоятельно разработать соответствующую ГОСТам схему.

Схемы питания должны выполняться отдельно для питающей и распределительной сетей.

В замкнутых кабельных сетях все кабельные линии напряжением до В включены параллельно замкнуты , а в трансформаторных подстанциях на силовых трансформаторах со стороны низшего напряжения установлены автоматы обратной мощности, отключающие трансформаторы от сети при повреждении распределительных кабелей напряжением выше В, или специальные предохранители, обеспечивающие селективное отключение поврежденного участка. Для электроприемников первой категории выполняют автоматику АВР на вводно-распределительных устройствах или в распределительных сетях, отходящих от вводно-распределительных устройств, и в этом случае электроснабжение осуществляется несколькими не менее двух линиями напряжением до 1 кВ от различных трансформаторов.

Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП: Фото — однолинейная схема трансформатора ктп Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома, завода или прочих помещений: Точку, где объект подключается к электрической сети; Все ВРУ вводно-распределительные устройства ; Точку и марку прибора, который используется для подключения помещения в большинстве случаев, нужны также параметры щита ; Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал; Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте.

Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия — это определение фазы. Пример оформления однолинейной схемы электроснабжения промышленного предприятия Виды однолинейных электрических схем В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение.

Как читать Элекрические схемы

Принципиальные схемы электроснабжения

В особенности она необходима для подключения к локальной сети дома с АВР: Фото — дом с авр Чтобы бесплатно разработать однолинейную схему электроснабжения детского учреждения, частных построек гаражей, домов, квартир, киосков , многоэтажного жилого здания, завода СНТ , вахтовых вагонов, Вам понадобится ЕСКД. Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. При самостоятельном выполнении данной задачи необходимо помнить, что чертеж должен четко репрезентировать основные параметры электросети.

Программа XL Pro распространяется бесплатно и доступна для загрузки зарегистрированными пользователями Extranet. Назначение однолинейной схемы..

До точки подключения эксплуатационную ответственность несет поставщик электроэнергии владелец сетей , после нее — потребитель электроэнергии. Однолинейная схема должна быть информативной Как мы видим, однолинейная схема является одним из основополагающих документов в проекте электроснабжения.


К распределительной сети относятся также цепи всех назначений, связывающие первичные приборы и датчики с вторичными приборами и регулирующими устройствами. Граница балансовой принадлежности..

В замкнутых кабельных сетях все кабельные линии напряжением до В включены параллельно замкнуты , а в трансформаторных подстанциях на силовых трансформаторах со стороны низшего напряжения установлены автоматы обратной мощности, отключающие трансформаторы от сети при повреждении распределительных кабелей напряжением выше В, или специальные предохранители, обеспечивающие селективное отключение поврежденного участка. Высокая степень интерактивности интерфейса позволяет получать ответы на вопросы, часто возникающие в процессе создания схемы.

При нормальной работе пропускная способность линий составляет не менее половины расчетных нагрузок предприятия.

Высокая степень интерактивности интерфейса позволяет получать ответы на вопросы, часто возникающие в процессе создания схемы.
Как читать электрические схемы

Читайте дополнительно: Ту на укладку лэп под землю

Что такое однолинейная схема электроснабжения?

Почему схема однолинейная? Такие мероприятия необходимы для того, чтобы в дальнейшем не возникло ситуаций, которые приведут к материальным потерям предприятия.

Изображение должно содержать три фазы, питающие помещение, отходящие от них электролинии групповых сетей, данные о выключателях и устройствах защитного отключения, кабелях питания. Основное предназначение подобной исполнительной документации — информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

Основные характеристики аппаратов схемы питания записываются в перечень, который оформляется в виде таблицы, заполняемой сверху вниз. Но все они как правило сложны в освоении, если Вы не занимаетесь этим профессионально. Главное, соблюсти некоторые основные требования, чтобы получившийся рисунок был понятен и нёс в себе максимум полезной информации.

Почему схема однолинейная? В схему в обязательном порядке нужно включить не только основные её составляющие кабеля ввода, заземления, УЗО , но и розетки, выключатели света в комнатах. Условные обозначения, используемые при составлении однолинейных схем Условные обозначения Визуальное представление различных элементов, составляющих систему энергоснабжения, регламентируется нормативными источниками. Однолинейная схема — это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название.

Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта. Какие сведения должны быть указаны на однолинейной схеме?


Монтажные — согласовываются с архитектурными нюансами с указанием всех точных данных по кабелям, размерам оборудования, элементам крепежа и другим. Все очень просто: возле линии, которая определяет многофазное питание ставится цифра и перечеркнутый штрих, как на фото ниже. Пример оформления однолинейной схемы жилого дома представлен на рис. Магистральные щитовые элементы имеют горизонтальную черту, отсекающую небольшой фрагмент внизу.

Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. В программе есть режим автоматического подбора ячейки нужной конфигурации с учетом ранее заданных критериев. Эти сети обеспечивают надежное электроснабжение потребителей, так как при отключении участка сети 6 — 10 кВ напряжение у потребителей сохраняется, но из-за сложности защиты от коротких замыканий в нашей стране применяются редко.

В большинстве случаев, электроснабжение предприятий осуществляется от энергосистем. Расчётная схема квартирного щита загородного дома На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов: Запрос и получение технических условий; Разработка однолинейной схемы электроснабжения на основании полученных документов; Согласование разработанной документации в организации, выдавшей технические условия.
Схема электрическая принципиальная

2.5. Принципиальные электрические схемы питания

Для проектируемых новых объектов выполняется расчетная однолинейная схема.

Сначала от заявителя требуется оформление запроса к компании, оказывающей услуги по электроснабжению, на выдачу технических условий на реализацию данной задачи.

С удалением связей то же были проблемы какие-то не удалялись. Такие учреждения есть в Белгороде, Москве, Санкт-Петербурге и других крупных и средних населенных пунктах.

К ним относят сооружения с массовым скоплением людей театры, стадионы, универмаги , электрифицированный транспорт метрополитен, железные дороги , больницы, предприятия связи, высотные здания, группы городских потребителей с суммарной нагрузкой выше кВА, некоторые силовые установки вращающиеся печи с дутьем. Вместо них используется определение фазы по количеству штрихов.

Статья по теме: Прокладка кабеля в земле гост

В чем нарисовать однолинейную электрическую схему

Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. У изображений рубильников, выключателей, автоматов, предохранителей схем распределительной сети их технические характеристики не проставляются. Её назначение скорее необходимо для выявления недочётов и нарушений и применяется при модернизации и перерасчёте электросети. В любом случае имеется следующее, что можно ограничить расчет небольшой базой типов оборудования и кабелей и менять уже по факту после расчетов.

Программа на русском языке. Поскольку в документе есть главное — информация. При маркировке схем рекомендуется цепям питания присваивать группы цифр от до Многие начинающие электрики могут усомниться в эффективности таких чертежей, ведь кажется, что непонятно, как их отобразить тогда трехфазное или двухфазное питание. Условные обозначения, используемые при составлении однолинейных схем Условные обозначения Визуальное представление различных элементов, составляющих систему энергоснабжения, регламентируется нормативными источниками.

Что такое однолинейная схема электроснабжения и зачем нужна

Монтажный проект требует согласования с архитектурно-конструкторскими решениями и строгого указания диаметров проводов и габаритов оборудования. Отнеситесь к оформлению однолинейной схемы со всей ответственностью и тогда у вас не будет проблем с согласованием и утверждением проекта.

Но при этом однофазная проводка обозначается одной линией с одним штрихом. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ 2. На схеме распределительной сети показываются: аппараты управления рубильники, выключатели, переключатели ; аппараты защиты автоматы, предохранители ; преобразователи выпрямители, трансформаторы, стабилизаторы и т. Сечения проводников питающей и распределительной сетей системы электропитания КИП и СА должны выбираться по условиям нагревания электрическим током и механической прочности с последующей проверкой по потере напряжения.
Автоматическая прорисовка однолинейной схемы

Схемы электроснабжения города — презентация онлайн

1. Принципиальные схемы электроснабжения города

2. Радиальная тупиковая схема электроснабжения

Наиболее
дешевой
и
простой
схемой
электроснабжения электроприемников третьей
категории является радиальная тупиковая (рис.
1), однако она ненадежна, так как при
повреждении
любого
элемента
системы
электроснабжения
(линии,
оборудования)
электроприемники
будут
оставаться
без
электроэнергии при ремонте или замене этого
элемента. Эту схему электроснабжения городских
электроприемников
применять
не
рекомендуется.

3. Рисунок 1

Тупиковая схема
электроснабжения

4. Кольцевая схема электроснабжения

Для электроприемников второй и третьей
категории может быть использована кольцевая
схема электроснабжения. показанная на рис. 2. При
повреждении любой из распределительных линий
электроснабжение
электроприемников
восстанавливают
ручным
отключением
поврежденной линии и включением резервной. В
кольцевой схеме электроснабжения имеются места
деления (разрывы) сети, в которых постоянно
отключены разъединители или выключатели.
Их включают при необходимости подачи
электроэнергии от резервной линии в случае
повреждения основной линии или отключения ее
для производства на ней работ. Перерыв в
электроснабжении при этой схеме допускается на
время,
необходимое
для
отключения
поврежденного
участка
и
производства
переключений
(примерно
2
ч).
Более
надежными
являются
схемы
электроснабжения электроприемников, в которых
предусматривается
параллельная
работа
питающих линий или автоматическое включение
резервного питания (АВР).

6. Рисунок 2

Кольцевая схема
электроснабжения.
Стрелкой
обозначено место
деления (разрыва)
сети

7. Схемы электроснабжения РП с двумя параллельно работающими питающими линиями и направленной МТЗ

На рис. 3, а, б показаны схемы электроснабжения РП
с двумя параллельно работающими питающими
линиями и направленной МТЗ. Поврежденная
линия отключается с двух сторон выключателями, а
питание ЭП продолжатся бесперебойно по другой
питающей линии. Такую схему применяют для
электроснабжения ЭП второй категории, т.к. при
выходе
из
строя
питающего
центра
электроснабжение
будет
нарушено.

8. Рисунок 3

Схема питающей сети с
направленной МТЗ: а одного РП, 6 — двух РП с
линией связи между РП.
Стрелками обозначено
наличие направленной
защиты

9. Схемы электроснабжения ЭП с применением АВР.

Для потребителей I категории используют схемы, в
которых ЭП получают электроэнергию от двух
различных центров питания. На рис. 4, а, б
показаны схемы электроснабжения ЭП от двух
центров питания с одним или двумя РП и с
применением АВР. При повреждении одной из
питающих линий она от действия защиты и
автоматики
отключается
с
двух
сторон
выключателями,
после
чего
включается
выключатель резерва и восстанавливается питание
электроприемников.

10. Рисунок 4

Схемы питающей
сети с
автоматическим
включением
резервного питания:
а — с секционным
АВР, б — с АВР на
линии связи
Схемы, показанные на рис. 3 и 4,
применяют для электроснабжения ЭП II
категории, если капитальные затраты для
их осуществления не увеличиваются более
чем на 5 % по сравнению с затратами для
осуществления схем ручного ввода резерва.
Нагрузка каждой питающей линии в этих
схемах должна быть в таких пределах,
чтобы при выходе из строя одной из них
другая линия могла принять на себя с
учетом
кратковременной
перегрузки
нагрузку поврежденной.
Эти нагрузки определяются расчетом и
составляют примерно 65 % длительно
допустимых.
При
построении
схем
распределительных
сетей
для
электроснабжения ЭП I и II категорий
применяют
схемы
трансформаторной
подстанции с АВР на стороне напряжения 610 кВ и двухлучевые схемы с АВР на
стороне
напряжения
до
1000
В.
Схемы электроснабжения ТП с АВР на
стороне напряжения 6 — 10 кВ показаны на
рис. 5, а, б. Если повреждается линия,
отходящая от РП2, то от действия защиты
и автоматики она отключается с двух
сторон
выключателями, после
чего
автоматически включается выключатель
АВР. Такую схему чаще всего используют
для электроснабжения промышленных
предприятий.

14. Рисунок 5

Схемы
электроснабжения
трансформаторной
подстанции с АВР на
стороне напряжения
6-10 кВ: а — на
выключателе линии,
б — на секционном
выключателе

15. Двухлучевая схема электроснабжения

Двухлучевая схема (рис. 6) предусматривает
питание одной ТП двумя линиями. Каждая из
них питает свой трансформатор (лучи А и Б),
на котором со стороны напряжения до 1000 В
установлены
контакторы,
автоматически
переключающие
нагрузку
с
одного
трансформатора на другой при исчезновении
напряжения
на
каком-либо
из
них.
Двухлучевая схема широко применяется для
электроснабжения
жилых
кварталов
сплошной застройки крупных городах и
используется также в сочетании со схемой АВР
в автоматизированной распределительной сети
(рис. 7).
Рисунок 6
Двухлучевая схема распределительной сети
Рисунок 7
Схема автоматизированной распределительной сети

18. Типы схем.

Схемы сетей напряжением до 1000 В выполняют
тупиковыми, петлевыми (кольцевыми) или
замкнутыми.
Наиболее
распространены
петлевые схемы. В этом случае к вводному
устройству подходят две линии, каждая из
которых
обеспечивает
снабжение
электроэнергией
электроприемников
при
повреждении
одной
из
них.
Для электроприемников первой категории
выполняют автоматику АВР на вводнораспределительных устройствах или в
распределительных сетях, отходящих от
вводно-распределительных устройств, и в
этом
случае
электроснабжение
осуществляется несколькими (не менее
двух) линиями напряжением до 1 кВ от
различных трансформаторов.
В замкнутых кабельных сетях все кабельные
линии напряжением до 1000 В включены
параллельно
(замкнуты),
а
в
трансформаторных подстанциях на силовых
трансформаторах со стороны напряжения до
1000 В установлены автоматы обратной
мощности, отключающие трансформаторы
от сети при повреждении распределительных
кабелей напряжением выше 1000 В, или
специальные
предохранители,
обеспечивающие селективное отключение
поврежденного участка.
Замкнутые сети напряжением до 1000 В
предусматривают питание от нескольких
трансформаторных подстанций, получающих
электроэнергию от различных источников
электроснабжения, и наличие разветвленной
кабельной сети с кабелями достаточного
сечения.
Эти
сети
обеспечивают
надежное
электроснабжение потребителей, поскольку при
отключении участка сети 6-10 кВ напряжение у
потребителей сохраняется, но из-за сложности
защиты от коротких замыканий в нашей стране
применяются редко.
В настоящее время автоматизированные схемы
электроснабжения широко используют в городских
электросетях, что приводит их к полной автоматизации.
В этом случае любое повреждение в сети 6-10 кВ и самих
трансформаторов не приводит к прекращению
электроснабжения потребителей и может оставаться
длительное время незамеченным для персонала
электросети. Поэтому в городских электросетях
применяют устройства телемеханики, подающие сигнал
на соответствующий диспетчерский пункт об изменении
положения в РП указателей сигнализации замыканий
на землю, положения выключателей и позволяющие
производить измерения нагрузки и напряжения
контролируемых объектов, а также телеуправление
выключателями.
Такие устройства устанавливают в ЦП, РП
и ТП. При использовании установки
телемеханики
улучшаются
техникоэкономические показатели электросети,
поскольку
можно
отказаться
от
постоянного дежурного персонала на
телемеханизированных
объектах,
сократить время ликвидации повреждений
и т. п.

Главные схемы электрических соединений подстанций

В современных условиях для обеспечения надежности и экономичности электроснабжения потребителей необходима совместная работа большого числа электростанций, подстанций и связывающих их электрических сетей разных напряжений. Однако при этом электрические схемы станций и подстанций должны обеспечивать соединение их отдельных элементов достаточно просто, надежно и удобно. В условиях эксплуатации подстанций возникает необходимость изменения схемы при выводе оборудования в ремонт, ликвидации аварий. Чтобы можно было производить эти изменения электрических схем, их элементы — трансформаторы, шины распределительных устройств (РУ), воздушные и кабельные линии — соединяют друг с другом посредством коммутационных аппаратов.
Главной схемой электрических соединений или схемой первичной коммутации называется схема электрических соединений основного электрооборудования, к которому относятся трансформаторы силовые и измерительные, реакторы, коммутационные аппараты и соединяющие их проводники. Для главных схем подстанций определяющими факторами являются местоположение подстанции в энергосистеме и ее назначение, мощность, перерабатываемая на подстанции и проходящая через нее транзитом, количество и мощность трансформаторов и отходящих линий, уровни их напряжений, категории потребителей, которые питаются по этим линиям.
По способу начертания главные схемы подстанций подразделяются на многолинейные, на которых показываются все фазы электроустановки и нулевой провод, и однолинейные, на которых изображается только одна фаза, остальные ввиду их аналогичности не показываются. Графическое изображение однолинейных схем значительно проще, повышается наглядность и запоминаемость таких схем. Однолинейные схемы составляют для всей электроустановки, те участки, схемы, где по фазам есть отличия имеют многолинейное изображение.
Выбранная схема при выполнении электроустановки должна обеспечивать ряд условий:
обеспечивать надежность электроснабжения потребителей;
осуществлять эксплуатацию с минимальными затратами средств и расходом материалов;
обеспечивать безопасность и удобство обслуживания;
исключать возможность ошибочных операций персоналом в процессе срочных переключений.
Выполнение последнего условия затрудняется при очень сложной схеме электроустановки, однако значительное упрощение схемы может вызвать трудности для выполнения первого условия в отношении надежности электроснабжения. Железнодорожные потребители в основном относятся к первой и второй категориям, и для их питания используют чаще трансформаторные подстанции с двумя трансформаторами, один из которых может быть резервным. Для электроснабжения потребителей третьей категории применяют схемы однотрансформаторных подстанций.

Рис. 1. Схема однотрансформаторной подстанции с первичным напряжением 10 кВ
Однолинейная схема однотрансформаторной подстанции с первичным напряжением 10 кВ и вторичным напряжением 0,4 кВ. Подстанция (рис. 1) получает питание по воздушной линии 10 кВ. На вводе подстанции W установлен разъединитель QS и предохранитель FUX, который защищает трансформатор Т от токов КЗ, длительных перегрузок, опасных для трансформатора. От атмосферных перенапряжений, набегающих на подстанцию по воздушной линии, она защищается разрядником FV. РУ-0,4 кВ имеет одинарную систему сборных шин, на которую напряжение подается от трансформатора Т по вводу. На вводе установлен рубильник S{, предохранитель FU2 и трансформатор тока ТА. Так как трансформаторы тока могут устанавливаться не на всех фазах, то эта часть схемы показана в трехфазном изображении во избежание неясностей. Нулевой провод от нейтрали трансформатора до нейтральной шины N показывается отдельно. От сборных шин 0,4 кВ отходят линии потребителей, на которых установлены рубильники (пакетные выключатели) S2-S5 и предохранители FU1-FU6. Конструкция такой подстанции показана на рис. Как видно на рис. 1, схема подстанции очень проста, ее элементы не резервируются, и в случае отказа или повреждения любого из них часть потребителей или все (при повреждении трансформатора) остаются без электроэнергии. Такой недостаток в значительной степени устраняется при использовании подстанций с двумя трансформаторами.
Однолинейная схема двухтрансформаторной подстанции с первичным напряжением 10 кВ и вторичным напряжением 0,4 кВ представлена на рис. 2. В РУ-10 кВ подстанции принята одинарная секционированная на две секции двумя разъединителями QS1 и QS4 система сборных шин. Это позволяет работать на одной секции без отключения другой. Вводы подстанции W2 и IVр которые снабжают электроэнергией потребители второй и третьей категорий, для удешевления и упрощения обслуживания могут выполняться на выключателях нагрузки QW1 и QW4 с заземляющими ножами. На отходящих линиях Wt и W4 и присоединениях понижающих трансформаторов устанавливают выключатели нагрузки QWV Q W2, Q W5, QWb в комплекте с предохранителями FU2, FUV FU4, FUy При этом предохранители целесообразно устанавливать перед выключателями нагрузки, считая по направлению передачи электроэнергии. На вводах применяются выключатели нагрузки ВНЗ- 16 с заземляющими ножами, на отходящих линиях и трансформаторах — ВНПЗ-17. Для учета электроэнергии, отпускаемой потребителям по линиях W] и W4, предусмотрены счетчики, подключаемые к трансформаторам тока ТА{ и ТА , и к трансформаторам напряжения TV] и TV2, которые подключаются к шинам через разъединители QS2 и QSs с заземляющими ножами типа РВЗ-10. Пунктиром показана блокировочная связь разъединителей и их заземляющих ножей, которая не позволяет включать разъединитель при включенном заземляющем ноже и включать заземляющий нож при включенном разъединителе. Защищаются от токов КЗ 7У, и TV2 предохранителями FUl и FU6. Заземление каждой секции сборных шин предусматривается заземляющими разъединителями QSX и QSb типа РВ-10.

Рис. 2. Схема двухтрансформаторной подстанции с первичным напряжением 10 кВ


Рис. 3. Схема двухтрансформаторной подстанции с первичным напряжением 35 кВ

Рис. 3. Схема двухтрансформаторной подстанции с первичным напряжением 35 кВ

Пой наличии воздушных линий 10 кВ должна быть предусмотрена установка разрядников РВО-10, подключаемых к секциям шин через разъединители QS2 и QSy распределительное устройство 0,4 кВ выполняется из щитов серии Щ0-70, которые в зависимости от назначения комплектуются различными аппаратами, рассчитанными на широкий диапазон токов. В РУ-0,4 кВ принята одинарная секционированная автоматическим выключателем SF2 и рубильниками S4 и S5 на две секции система сборных шин. Питание каждой секции осуществляется от своего трансформатора Г, и Т2, подключенного к шинам через автоматические выключатели 5F, и SF3 и рубильники S2 и Sr К трансформаторам тока ТА4 и Т А1 подключаются амперметры и счетчики активной и реактивной энергии. При раздельной работе секций шин предусмотрено автоматическое включение резерва [ABP)., которое осуществляется включением межсекционного автоматического выключателя SF2 (нормально он отключен) при отключении трансформатора Г, или Т2. При отсутствии АВР секционирование выполняют рубильниками. Разрядники F Vx и F V2 типа РВН-0,5 для защиты изоляции трансформаторов и оборудования РУ-0,4 кВ от перенапряжения устанавливают только при наличии воздушных линий 0,4 кВ. В цепи каждого присоединения линий устанавливаются рубильники Sv Sy Sb, Sg и предохранители F U1 -FU]0 (возможно применение автоматических выключателей). К трансформаторам тока ТАЪ, TAS, ТА6, ТАН подключаются амперметры и, при необходимости, счетчики электроэнергии. Питание собственных нужд СН подстанции выполняется от специальной шины, на которую электроэнергия поступает по вводам 0,4 кВ от трансформаторов 7, и Т2.

Однолинейная схема двухтрансформаторной подстанции с первичным напряжением 35 кВ представлена на рис. 3. Электроэнергия подается на подстанцию под двум вводам W2 и W3 от районной или тяговой подстанции и поступает на одинарную, секционированную выключателем Qs систему сборных шин РУ-35 кВ. На каждом вводе установлены многообъемные масляные выключатели q2 и q1 типа С-35М-630 со встроенными трансформаторами тока ТА4н ТА6типа ТВ-35. Для подключения счетчиков денежного расчета применяются трансформаторы тока ТА3 и ТА5 (комплект из Двух трансформаторов имеет один номер) типа ТФЗМ-35А. К линиям W2 и W» /> выключатели Q2 и Q» /> подключаются линейными разъединителями с двумя заземляющими ножами QS2 и QS3 типа РНДЗ-2-35 (РДЭ-2-35), а к секциям шин — шинными разъединителями QS6 и QS1 типа РНДЭ-1-35 (РДЗ-1-35). Секционный выключатель Q5 подключается к секциям шин с помощью секционных разъединителей QS9 и QS[Q типа РНДЗ-1-35 (РДЗ-1-35). Разъединители с двух сторон выключателя ввода или секционного позволяют обеспечить безопасность производства ремонтных работ на выключателях и трансформаторах тока.
В отдельных случаях от РУ-35 кВ получают питание смежные подстанции по линиям Wх и W4. Электроэнергия поступает на шины по вводам Wг и Wъ и часть ее транзитом без переработки передается другим подстанциям. На линиях W, и W4 установлено такое же оборудование как и на W 2 и Wъ.
К каждой секции РУ-35 кВ подключается понижающий трансформатор Г, и Т2 через выключатель Q6 и Q1 со встроенными трансформаторами тока ГЛ|0 и ТАи и разъединитель QSn и QSi3 с одним заземляющим ножом, позволяющим отделить выключатель от секции при ремонте.
Трансформаторы напряжения TVlnTV2 типа 3HOM-35 и разрядники FVl и FV2 типа РВС-35 присоединяются к секциям шин через разъединители QS[, и QSW которые имеют заземляющие ножи для заземления TV и FV при ремонте и ножи для заземления секций шин. Понижающие трансформаторы Г, и Т2 могут работать параллельно на шины РУ-10 кВ, раздельно (отключен секционный выключатель Ql2) или поочередно (один в работе, второй в резерве) с возможностью автоматического включения резервного (АВР) трансформатора.
Схема РУ-10 кВ предусматривает использование одинарной секционированной выключателем системы сборных шин. Размещают оборудование РУ в закрытых помещениях или шкафах наружной установки. В обоих случаях используют комплектные устройства, состоящие из шкафов или камер, в которых размещаются выключатели и трансформаторы тока. На рис. 3 приведена схема РУ-10 кВ с выключателями Qs — Qw установленными на выкатных тележках, что позволяет обходиться без разъединителей. На каждом присоединении РУ используются стационарные заземляющие ножи, обеспечивающие безопасность ведения работ внутри шкафов. От шин 10 кВ отходят четыре линии, питающие потребителей. Потребители первой категории для надежного электроснабжения получают питание по двум линиям, отходящим от разных секций шин. и Q[(>. Трансформаторы тока ТАХ2 и ТАп используются для подключения релейных защит. Учет энергии, расходуемой на собственные нужды подстанции, ведется со стороны вторичного напряжения ТСН.
К секциям шин РУ-10 кВ присоединяются трансформаторы напряжения Т V3 и Т К4типа НТМИ-10, защищаемые предохранителями FUxhF U2 типа ПКТ-10, и разрядники FV3hFVa типа РВП-10, защищающие изоляцию РУ-10 кВ от перенапряжений. Трансформатор напряжения и разрядник одной секции размещаются на общей выкатной тележке. Секционирование шин выполняется с помощью двух шкафов: в одном установлен секционный выключатель Ql2 с трансформаторами тока ТАХ6; во втором — выдвижной элемент  Т, выполняющий роль разъединителя. При использовании понижающих трансформаторов мощностью до 4000 кВ-А и сравнительно небольшой мощности КЗ при напряжении 35 кВ и реже 110 кВ находят применение схемы с выхлопными предохранителями типа ПВТ.
Однолинейная схема комплектной однотрансформаторной подстанции с первичным напряжением 110 кВ представлена на рис. 4, а ее конструктивное выполнение -— на рис. 27. От линии электропередачи по вводу Wх электроэнергия напряжением 110 (35) кВ поступает на трансформатор Г, типа ТМН-2500/110, который защищается от токов КЗ предохранителем F £/, типа ПВТ-110 и разрядником F Vx типа РВС-110 от перенапряжений. Разъединитель QS типа РНДЗ-1-110/630 служит для отключения трансформатора Тх на холостом ходу при отключенном выключателе ввода РУ-10 кВ Qx и создания видимого разрыва цепи при ремонте и замене предохранителя FUr На одной фазе ввода W х установлена аппаратура высокочастотной связи, состоящая из заградительного реактора L R, не пропускающего высокочастотные токи связи за пределы линии, и конденсатора С, через который токи связи попадают на приемо-передающую аппаратуру.

Рис. 4. Схема комплектной однотрансформаторной подстанции с первичным напряжением 110 кВ
Нейтраль первичной обмотки трансформатора обычно заземляется разъединителем QS2 типа РНД-35 или заземлитель нейтрали ЗОН-110, при работе системы напряжением 110 кВ с изолированной нейтралью заземление осуществляется через разрядник F V2, состоящий из последовательно соединенных разрядников типа РВС-35 и РВС-15.
РУ-10 кВ имеет одинарную несекционированную систему сборных шин, от которой потребители получают электроэнергию по четырем линиям W2, Wy WA и Ws, на которых установлены выключатели, Qv Q4 и Qs типа ВМП-10 или ВКЭ-10. Для подключения релейных защит, счетчиков электрической энергии и других измерительных приборов на каждой линии и на вводе установлены трансформаторы тока TA1 — ТА3. Питание обмоток напряжения измерительных приборов и реле осуществляется от трансформатора напряжения Т V, подключаемого к сборным шинам через высоковольтный контакт пальцевого типа. Разрядник F V3, защищающий изоляцию оборудования РУ-10 кВ от перенапряжений располагается на одной с трансформатором напряжения TV выкатной тележке. Шины заземляются в процессе ремонтных работ на них стационарным заземляющим ножом QSG, расположенном в высоковольтном шкафу трансформатора напряжения.
Такие подстанции используются для питания потребителей второй и третьей категории. Питание потребителей первой категории может осуществляться от данной подстанции при наличии резервного питания от другого источника. При необходимости питания потребителей первой категории от одной подстанции, на ней необходимо устанавливать не менее двух трансформаторов, подключаемых к питающим линиям напряжением 35-220 кВ с помощью отделителей и короткозамыкателей. В районах с интенсивным гололедообразованием, где работа отделителей и короткозамыкателей недостаточно надежна, они заменяются выключателем.
Однолинейная схема РУ-110 (220) кВ концевой и ответвительной подстанций представлена на рис. 5. Питание на трансформаторы Г, и Т2 поступает от линии электропередачи по вводам Ж, и Wг, на которых установлены разъединители QS1 и QS2 типа РНДЗ-2-110 с дистанционными приводами типа ПДН-1. Между вводами выполняется перемычка с двумя разъединителями QS3 и QS4> QS3 имеет привод ПДН-1, QS4 с ручным приводом ПР-90. На первичной стороне трансформаторов Г, и Т2 установлены разъединители QS5 и QS6 такие же как на вводах, быстродействующие отделители QR\ и QR2, дополненные короткозамыкателями QNS и QNr. Встроенные трансформаторы тока ТА{ и ТАг необходимы для подключения амперметра и релейных защит. Наличие перемычки с разъединителем, имеющим дистанционное управление, позволяет обеспечить питание любого трансформатора по любому вводу или двух трансформаторов по одному вводу. Второй разъединитель перемычки QS4 с ручным приводом используется при ремонте QS3 для создания видимого разрыва цепи, Трансформатор Т2 остается в работе, получая электроэнергию по вводу W2. Разрядники FV1 и FF2 THna РВС-110 защищают изоляцию РУ-110 кВ от перенапряжений.

Рис. 5. Схема РУ-110 кВ концевой и ответвительной подстанций
Однолинейная схема РУ-110 (220) кВ проходной подстанции, включаемой в рассечку линии 110 (220) кВ, показана на рис. 6. РУ-110 кВ имеет ремонтную и рабочую перемычки между вводами. Рабочая перемычка с выключателем Q типа МКП-1 10М со встроенными трансформаторами тока Т А2 типа ТВ-110 и разъединителями QSs и QS6 типа РНДЗ-1-110, необходимыми для ремонта выключателя перемычки, используется для транзита электроэнергии энергосистемы. Разъединители QSi и QS2 ремонтной перемычки нормально отключены, включаются для обеспечения транзита электроэнергии при ремонте рабочей перемычки. К трансформаторам тока Т АХ типа ТФЗМ-110 (220) подключаются приборы и реле, нормально получающие питание от ТА2, при переводе транзита энергии через ремонтную перемычку. Трансформаторы напряжения ТУ, и TV2типа НКФ-110 (220) используются для питания обмоток напряжения измерительных приборов и реле. Схема РУ между рабочей перемычкой и трансформаторами такая же как у рассмотренной выше ответвительной или концевой подстанции.


Рис. 6. Схема РУ-110 кВ проходной подстанции

Принципиальные схемы электроснабжения города



Схемы построения питающих и распределительных сетей различны по степени обеспечения надежности электроснабжения электроприемников. В соответствии с Правилами устройства электроустановок электроприемники по степени надежности электроснабжения делятся на три категории:

первая категория — электроприемники, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, повреждение оборудования, массовый брак продукции, расстройство сложного технологического процесса, нарушение особо важных объектов городского хозяйства.

вторая категория— электроприемники, допускающие перерыв в электроснабжении на время, необходимое для включения резервного питания дежурным персоналом предприятия или выездной бригадой электроснабжающей организации.

третья категория — все остальные электроприемники, для которых допустимы перерывы в электроснабжении на время ремонта поврежденного элемента системы электроснабжения, но не более одних суток.

Наиболее дешевой и простой схемой электроснабжения электроприемников третьей категории является радиальная тупиковая схема электроснабжения (смотри рисунок ниже), однако она ненадежна, так как при повреждении любого элемента системы электроснабжения (линии, оборудования) электроприемники будут оставаться без электроэнергии на период ремонта или замены этого элемента.

Тупиковая схема электроснабжения





Для электроприемников второй и третьей категорийможет быть применена кольцевая схема электроснабжения, показанная на рисунке ниже. При повреждении любой из распределительных линий электроснабжение электроприемников восстанавливают ручным отключением поврежденной линии и включением резервной.





Кольцевая схема электроснабжения

Стрелкой обозначено место деления (разрыва) сети



В кольцевой схеме электроснабжения имеются места деления (разрывы) сети, в которых постоянно отключены разъединители или выключатели.



Более надежными схемами электроснабжения электроприемников являются схемы, в которых предусматривается параллельная работа питающих линий или автоматическое включение резервного питания (АВР).



На рисунке ниже показаны схемы электроснабжения распределительных пунктов с двумя параллельно работающими питающими линиями и направленной максимальной токовой защитой. Поврежденная линия отключается с двух сторон выключателями, а питание электроприемников продолжается бесперебойно по другой питающей линии. Такую схему применяют для электроснабжения электроприемников второй категории, так как при выходе из строя питающего центра электроснабжение будет нарушено.

Схема питающей сети с направленной максимальной токовой защитой:

а — одного РП, б — двух РП с линией связи между распределительными пунктами,

кр и с — условно обозначено наличие направленной защиты





На рисунке ниже показаны схемы электроснабжения электроприемников от двух центров питания с одним и двумя РП и АВР. При повреждении одной из питающих линий она от действия защиты и автоматики отключается с двух сторон выключателями, после чего включается выключатель резерва и восстанавливается питание электроприемников.

Схемы питающей сети с автоматическим включением резервного питания:

а — с секционным АВР, б — с АВР на линии связи



Схемы, показанные на двух предыдущих рисунках, применяют для электроснабжения электрориемников второй категории.

При построении схем распределительных сетей для электроснабжения электроприемников первой и второй категорий применяют схемы трансформаторной подстанции с АВР на стороне высшего напряжения и двухлучевые схемы с АВР на стороне низшего напряжения.



Схемы электроснабжения трансформаторной подстанции с АВР

на стороне высшего напряжения:

а — на выключателе кабеля, б — на секционном выключателе

Двухлучевая схема

Двухлучевая схема (смотри рисунок выше) предусматривает питание одной трансформаторной подстанции двумя линиями. Каждая из них питает свой трансформатор (лучи Л и Б), на котором со стороны низшего напряжения установлены контакторы, автоматически переключающие нагрузку с одного трансформатора на другой при исчезновении напряжения на каком-либо из них.



Двухлучевая схема широко применяется для электроснабжения жилых кварталов сплошной застройки в крупных городах ипользуется также в сочетании со схемой АВР в автоматизированной распределительной сети (смотри рисунок ниже).

Схемы сетей напряжением до 1000 В выполняют тупиковыми, петлевыми (кольцевыми) или замкнутыми. Наиболее распространенными являются петлевые схемы. В этом случае к вводному устройству подходят две линии, каждая из которых обеспечивает снабжение электроэнергией электроприемников при повреждении одной из них.



Схема автоматизированной распределительной сети



В настоящее время автоматизированные схемы электроснабжения широко используют в городских электросетях, что приводит их к полной автоматизации. В этом случае любое повреждение в сети 6 — 10 кВ и самих трансформаторов не приводит к прекращению электроснабжения потребителей и может быть длительное время оставаться незамеченным для персонала электросети. Поэтому в городских электросетях применяют устройства телемеханики, подающие сигнал на соответствующий диспетчерский пункт об изменении положения в РП указателей сигнализации замыканий на землю, положения выключателей, и позволяющие производить измерения нагрузки и напряжения контролируемых объектов, а также телеуправление выключателями.

Схема электроснабжения объекта

Как оформляется и зачем нужна схема электроснабжения объекта?

Для осуществления технологического присоединения может потребоваться несколько видов различной документации. Проект электроснабжения — один из таких видов. Как правило, под схемой электроснабжения понимают однолинейную схему, в то время как проектная документация имеет более сложный вид и состоит из большого количества дополнительной документации.

Однолинейная схема также объединяет под своим названием большое количество различных схем электроснабжения, включая расчетные и исполнительные. Как и любая другая документация по электроснабжению, однолинейная схема подчиняется действующему законодательству и даже ГОСТам. Следовательно, набросать ее от руки не получится. Для того, чтобы такую схему приняли в сетевой компании, ее должен разработать специалист с допуском СРО и необходимой квалификацией.

В нашей сегодняшней статье мы поговорим о том, какой может быть схема электроснабжения объекта и как ее заказать.

×



Хотите узнать точную стоимость необходимых услуг?

Звоните! +7 (812) 648-50-05



Расчетная и исполнительная схема электроснабжения объекта: в чем разница?

Однолинейная схема – это та же принципиальная схема, только выполненная в упрощенном виде: все линии однофазных и трехфазных сетей изображаются одной линией, отсюда и название.
Различают исполнительную и расчетную однолинейную схему.

Разница между видами схем такова:

  • Для находящихся в эксплуатации электроустановок используется исполнительная схема. Она выполняется тогда, когда возникает необходимость ввести серьезные изменения в проект по результатам обследования действующей электроустановки и выявления несоответствий существующим нормативам и правилам.
  • Для проектируемых новых объектов выполняется расчетная однолинейная схема. Она выполняется после расчетов электрических нагрузок, выбора защитно-коммутационных аппаратов и кабельной продукции. Расчетная однолинейная схема является основой для разработки электрических принципиальных и электромонтажных схем, необходимых для выполнения монтажных работ.

Какой может быть расчетная и исполнительная схема электроснабжения объекта?

Исполнительная схема электроснабжения применяется с целью перерасчета существующей системы подачи электроснабжения, чаще всего, это делают для того, чтобы серьезно обновить уже готовый проект. Исполнительная схема электроснабжения – это документ, который включает в себя такие данные:

  • текущее состояние сетей;
  • приборов, которые входят в сети;
  • рекомендации по устранению тех или иных недостатков, выявленных в ходе проведения тех или иных технических мероприятий

Расчетная однолинейная схема электроснабжения чаще всего применяется после окончательного просчета нагрузок, которые требуются для электропитания одного помещения. Часто такую схему проектируют уже после того, как были совершены просчеты по проводам и кабелям. Расчетная однолинейная схема включает в себе следующее: структурная электрическая;

  • функциональная электросхема;
  • монтажная электросхема;
  • кабельные планы;
  • чертежи;
  • проект пожарной безопасности

Структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;

Функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;

Принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т.д.;

Монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Схема электроснабжения объекта в компании “ЭнергоКонсалт”.

Как видно из всего вышесказанного, разработать схему электроснабжения объекта не так просто, как может показаться на первый взгляд. Необходимо учесть множество нюансов, а также правильно выбрать вид требуемой схемы.

Кроме того, в некоторых случаях могут потребоваться также дополнительные согласования или помощь специалистов в решении возникающих споров. Если вам нужна качественная схема электроснабжения, которая будет отвечать всем актуальным требованиям контролирующих организаций и действующим стандартам, компания “ЭнергоКонсалт” рада предоставить вам всю необходимую помощь.

Мы работаем с 2002 года, и за это время уже решили множество самых сложных вопросов по электроснабжению. Посмотреть, кому и чем конкретно мы помогли, вы можете в специальном разделе нашего сайта. Для того, чтобы заказать схему электроснабжения или получить бесплатную консультацию нашего специалиста по любому вопросу, вам достаточно просто связаться с нами любым удобным для вас способом, мы обязательно вам поможем!

Схемы электроснабжения

Объект: предприятия, эксплуатирующие электросети и электрооборудование

Результат: актуальные однолинейные схемы электроснабжения предприятия

_____________________________________________________________________________________________________________________________________

На всех предприятиях, эксплуатирующих электросети и электрооборудование, в соответствии с действующими НТД должно быть актуальная однолинейная схема электроснабжения.

Основное назначение однолинейной схемы электроснабжения — информативность и визуальное представление конфигурации электрической сети объекта. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем».

На основе однолинейных схем разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д

При эксплуатации объекта, в имеющиеся однолинейные схемы электроснабжения должны отображаться все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией или заменой используемого оборудования, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. В соответствии с Правилами однолинейная схема электроснабжения актуализируется не реже одного раз в 3 года.
