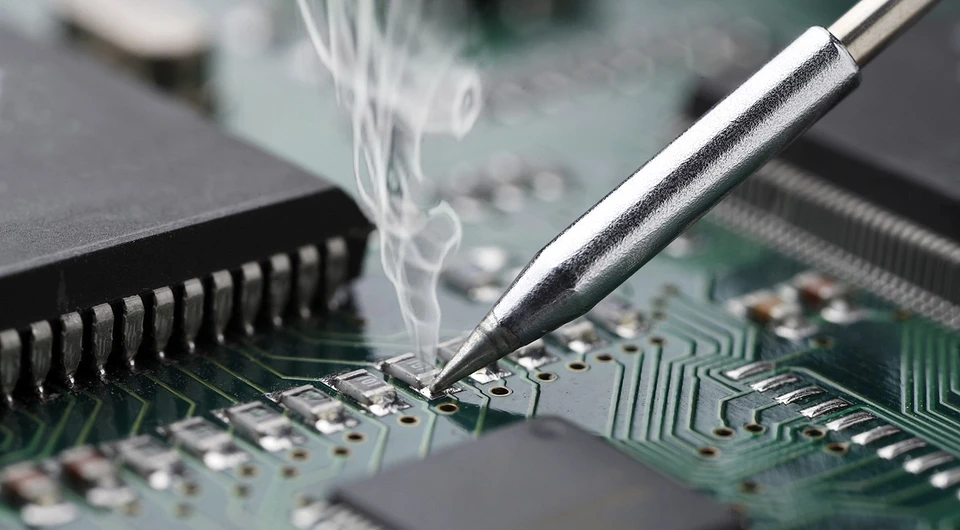

Особенности пайки микросхем: почему это сложная задача

Пайка микросхем — это деликатный процесс, требующий особого внимания и аккуратности. Чем же пайка микросхем отличается от обычной пайки?

Микросхемы имеют большое количество миниатюрных контактов, расположенных очень близко друг к другу
Компоненты микросхем чувствительны к перегреву
Требуется высокая точность позиционирования элементов
Необходимо использовать минимальное количество припоя
Высок риск образования перемычек между контактами

Из-за этих особенностей для пайки микросхем требуется специальное оборудование и расходные материалы, а также определенные навыки и опыт работы. Правильный выбор припоя играет ключевую роль в получении качественного результата.

Какой припой выбрать для пайки микросхем

При выборе припоя для микросхем следует учитывать несколько важных параметров:

Температура плавления

Оптимальная температура плавления припоя для микросхем — 183-189°C. Низкая температура плавления позволяет:

Снизить риск перегрева компонентов
Обеспечить хорошую смачиваемость поверхностей
Упростить удаление излишков припоя

Электропроводность

Припой должен обладать высокой электропроводностью для обеспечения надежного электрического контакта. Лучшие показатели у припоев на основе серебра.

Механические свойства

Для микросхем важнее не прочность, а пластичность припоя. Это позволяет компенсировать температурные расширения компонентов.

Форма выпуска

Наиболее удобны припои в виде тонкой проволоки диаметром 0.5-1 мм. Это позволяет точно дозировать количество припоя.

Технология пайки микросхем: пошаговая инструкция

Рассмотрим основные этапы пайки микросхем:

Подготовка компонентов и платы
Нанесение флюса
Позиционирование микросхемы
Пайка контактов
Проверка качества пайки
Удаление излишков флюса

Подготовка компонентов и платы

Очистите контактные площадки платы и выводы микросхемы от загрязнений и окислов. Используйте для этого спирт или специальные очистители.

Нанесение флюса

Нанесите тонкий слой флюса на контактные площадки платы. Флюс улучшает смачиваемость поверхностей и защищает их от окисления в процессе пайки.

Позиционирование микросхемы

Аккуратно установите микросхему на плату, совместив ее выводы с контактными площадками. Для точного позиционирования используйте пинцет и увеличительное стекло или микроскоп.

Пайка контактов

Припаяйте сначала угловые выводы микросхемы, чтобы зафиксировать ее положение. Затем последовательно припаяйте остальные выводы. Используйте минимальное количество припоя.

Проверка качества пайки

Тщательно осмотрите все паяные соединения под увеличением. Убедитесь в отсутствии перемычек между контактами и непропаянных соединений.

Удаление излишков флюса

После завершения пайки удалите остатки флюса с платы с помощью спирта или специального очистителя. Это предотвратит коррозию и утечки тока.

Какие инструменты нужны для пайки микросхем

Для качественной пайки микросхем потребуются следующие инструменты и материалы:

Паяльная станция с тонким жалом (диаметр 0.5-1 мм)
Припой в виде тонкой проволоки
Флюс (паяльная паста или жидкий флюс)
Увеличительное стекло или микроскоп
Пинцет
Очиститель для электроники
Оплетка для удаления припоя

Важно использовать качественные инструменты и материалы от проверенных производителей. Это поможет добиться стабильно высокого результата пайки.

Типичные ошибки при пайке микросхем

При пайке микросхем начинающие радиолюбители часто допускают следующие ошибки:

Использование слишком большого количества припоя
Перегрев компонентов из-за долгого воздействия паяльника
Образование перемычек между соседними выводами
Неполное пропаивание контактов
Повреждение контактных площадок платы
Неправильная ориентация микросхемы на плате

Чтобы избежать этих ошибок, следует тщательно соблюдать технологию пайки и использовать правильно подобранные материалы и инструменты.

Как проверить качество пайки микросхемы

После завершения пайки необходимо тщательно проверить качество соединений. Как это сделать?

Визуальный осмотр

Внимательно осмотрите все паяные соединения под увеличением. Качественная пайка должна иметь гладкую блестящую поверхность без пор и трещин. Припой должен образовывать вогнутый мениск между выводом и контактной площадкой.

Проверка мультиметром

С помощью мультиметра проверьте отсутствие короткого замыкания между соседними выводами и наличие электрического контакта между выводами и дорожками платы.

Рентгеновский контроль

Для ответственных изделий применяется рентгеновский контроль качества пайки. Он позволяет выявить скрытые дефекты — пустоты в припое, непропаи, микротрещины.

Функциональное тестирование

Окончательная проверка качества пайки — это тестирование работоспособности собранного устройства во всех режимах.

Тщательный контроль на всех этапах пайки позволяет обеспечить высокую надежность электронных устройств.

Каким припоем паять микросхемы?

Каждое современное электронное устройство работает благодаря микросхемам различного размера и сложности. Ни одно изделие не может работать вечно. Микросхемы ремонтируют с помощью пайки. Работа с ними – это достаточно сложное деликатное занятие. Из-за большого количества контактов расположенных максимально близко друг к другу, их пайка требует максимальной аккуратности и осторожности.

Для пайки микросхем не подойдет обычный паяльник, для этого нужно приобретать специализированное оборудование. Также особого внимание требуется выбор расходного присадочного материала. Для того чтобы на максимально возможный уровень облегчить работу требуется использовать припой с относительно низкой температурной отметкой плавления. Огромную роль на итоговый результат пайки оказывает качество расходного материала. Естественно, что его стоимость достаточно высокая, но она вполне оправдывается высоким качеством. Также стоит отметить, что для пайки контактов в микросхемах не требуется большое количество припоя, что позволит использовать одну упаковку вещество достаточно долго.

Существует большое количество разнообразных моделей припоев, которые отличаются друг от друга химическим составов, физическими свойствами и, несомненно, качеством. Это обусловлено их широким спектром использования. Припой для пайки микросхем используется повсеместно как любителями и частными профессионалами, так и на огромных масштабных производствах.

Выбор присадочного материала для работы с микросхемами достаточно сильно отличается от подбора материала для обычной пайки. Здесь в первую очередь требуется обращать внимание не на свойство прочности, а на стойкость к воздействию высоких температур, способность проводить электрический ток и т.д.

Наиболее популярные модели припоев для пайки микросхем

Различных моделей припоев от разнообразных производителей, основное назначения которых заключается в работе с контактами микросхемы, очень много. Можно отдельно выделить пару отечественных моделей популярных в нашем государстве. Одной их таких является припой для микросхем ПОС 61. Его химический состав очень разнообразен и выглядит следующим образом (значения указаны в процентном соотношении):

Sn – 61;
Pb – 38.5;
Fe – 0.02;
Bi – 0.01;
Sb – 0.05;
Ni – 0.02;
S – 0.02.

Такой набор элементов в химическом составе расходного присадочного материала позволяет ему обрести следующие физически свойства и механические характеристики:

вещество начинает подвергаться процессу плавления при достижении температурной отметки равной 189 градусов по Цельсию;
плотность наплавленного припоя на один квадратный сантиметр равна примерно восьми с половиной граммам;
материал способен удлинятся относительно самого себя примерно на 45-47%;
ударная вязкость материала равна 3,9 килограмм на один квадратный сантиметр площади наплавленного вещества.

В качестве альтернативы вышеописанному припою можно использовать модель ПОС 30. По общему уровню качества он достаточно сильно уступает предыдущей модели, однако низкая температура плавления позволяет создать комфортные условия для пайки микросхем.

Его химический состав состоит всего лишь из двух компонентов (значения в процентном соотношении):

Sn – 30;
Pb – 70.

Этот несложный состав обеспечивает припою следующие технические характеристики:

вещество начинает подвергаться плавлению при достижении температурной отметки в 183 градуса по Цельсию;
плотность наплавленного припоя на один кубический метр равняется десяти килограммам;
припой способен удлиняться относительно самого себя почти на шестьдесят процентов.

Как выбирать?

Естественно, что не следует ограничиваться двумя вышеописанными моделями. Для каждого конкретного случая может понадобиться использование присадочного материала определенного химического состава для обеспечения нужных физических свойств и механических характеристик. Следует выбирать ту или иную модель припоя исходя из необходимых вам свойств.

В первую очередь нужно обращать внимание на значение проводимости электрического тока. Если сопротивление, которым он обладает, достаточно низкое, то его использование в пайке сложных микросхем будет невозможно. Конечно же, для небольших паяльных работ, выполняемых в домашних условиях, можно использовать самый простой и недорогой вариант. Но если предстоит выполнять масштабные работы, то лучше всего купить припой, в основе химического состава которого лежит серебро.

Также очень важной характеристикой является значение температуры, при достижении которой вещество начинает подвергаться плавлению. Так как рабочая деятельность практически любой микросхемы редко когда происходит при температурах превышающих сотню градусов по Цельсию, то и использовать лучше расходный материал с низкой отметкой плавления.

Стоит уделять внимание форме материала. Лучше всего если он будет реализован в форме трубки или стержня, так как такие формы способны обеспечить максимальный комфорт при работе. С их помощью очень легко взять паяльником минимально требуемое количество вещества.

Особенности проведения паяльных работ с микросхемами

При покупке той или иной модели припоя стоит учитывать, что пайка микросхем имеет некоторые различия относительно работ с изделиями более большого размера. Для работы маленькими контактами нужно использовать небольшой паяльник с острым жалом плоской формы. Рабочая мощность ни в коем случае не должна превышать температурную отметку плавления расходного материала. Для улучшения качества итогового результата работы в обязательном порядке нужно использовать флюс в большом количестве.

Самое главное отличие паяния микросхем от работ с другими изделиями является то, что любая микросхема нуждается в очистке излишков расходного материала после выполнения работ. Это следует выполнять для того, чтобы во время работы микросхемы исключить шанс возникновения возможного короткого замыкания. Этот процесс выполняется с помощью медной оплетки, это также одна из особенностей, которая требует проведения работ при невысоких температурах.

Какой припой лучше использовать для пайки микросхем

Работа с микросхемами является очень деликатной, так как это сложные устройства, в которых имеется множество контактов. Все они выполнены в достаточно маленьких размерах, так что если нужно что-то спаять, то здесь требуется подбирать соответствующие оборудование и расходные материалы, не говоря уже об опыте работы с подобными вещами. Естественно, что для облегчения работ нужно, чтобы температура припоя была относительно низкой, чтобы температурным воздействием не повредить другие детали, находящиеся рядом. Выбирая, какой припой использовать для пайки микросхем, нужно уделить внимание его качеству. Даже при высокой стоимости он будет вполне оправдан, так как во время пайки подобного рода используется относительно небольшое количество материала.

Использование припоя при пайке микросхемы

Припой используется как в частной сфере, среди множества радиолюбителей, так и при заводском производстве и в ремонтных мастерских. В отличие от других разновидностей, подбирая каким припоем паять микросхемы, нужно обращать внимание не на крепость, температурную стойкость и другие механические параметры. Здесь больше важна электропроводность, свойства спаивания и температура плавления.

Подходящие марки

Существуют различные виды припоев для пайки, но стоит выделить наиболее подходящие для работы с микросхемами, которые можно найти на современном рынке. Одним из наиболее распространенных вариантов является ПОС 61. Он имеет следующий химический состав:

Химических элемент	Соотношение в составе, %
Олово	61
Свинец	38,5
Железо	0,02
Висмут	0,01
Сурьма	0,05
Никель	0,02
Сера	0,02

Технические характеристики материала выглядят следующим образом:

Температура расплавления, градусы Цельсия	Плотность наплавленного материла, г/см в квадрате	Теплопроводность	Сопротивление разрыву	Удлинение, %	Вязкость ударная, кгс/см в квадрате
189	8,5	0,12	4,3	46	3,9

Также может использоваться аналог из той же серии ПОС 30. Он уступает по качествам, но обладает достаточно низкой температурой плавления, чтобы обеспечить комфортные условия проведения работ. Состав его практически не имеет примесей:

Химических элемент	Соотношение, %
Олово	30
Свинец	70

Технические характеристики данной марки выглядят следующим образом:

Параметр	Единицы измерения	Значение
Температура плавления	градусы Цельсия	183
Плотность наплавленного материала	кг/ метр кубический	10,1
Удлинение относительное	%	58
Сопротивление механическое на разрыв	Мпа	32
Интервал кристаллизации	градусы	73

Критерии выбора

Помимо этого существуют и другие марки, так что у людей часто возникает вопрос, какой припой выбрать для микросхем, исходя из параметров. В первую очередь нужно обращать внимание на проводимость состава. Если у него большое сопротивление, то для сложных схем он может не подойти. Для обыкновенной домашней пайки критерии не столь существенны, но если предстоит серьезная работа, то лучше обращать внимание на серебряные припои, а не на оловянно-свинцовые, хотя они и дешевле.

Серебряные припои

Одним из важных параметров является температура плавания. Тут не нужна высокая крепость и сама температура на схеме не будет подыматься не выше сотни градусов. При низкой температуре плавления припой лучше расплавляется и схватывается на поверхности. Также проще обирать остатки, которые могут налипнуть при неаккуратном обращении.

Лучше если материал будет выполнен в виде прутка или проволоки, так как это более удобно в практическом применении. Ведь нужно отмерять относительно небольшие порции, поэтому, необходимо иметь возможность взять паяльником минимальное количество материала.

«Важно!
Всегда нужно иметь запас флюса для того припоя, который будет использоваться.»

Особенности пайки

Выбирая, какой припой лучше выбрать для пайки SMD стоит учитывать, что сам процесс спаивания имеет некоторые отличия. Во-первых, для работы нужно подобрать тонкий паяльник, у которого было острое плоское жало. Его мощность не должна слишком превышать температуру плавления расходного материала. Нужно обильно использовать флюс, чтобы улучшить скорость и надежность соединения.

Одной из главных особенностей является чистка микросхемы после спаивания. На ней могут остаться лишние частицы припоя, которые следует собрать, чтобы не получилось короткого замыкания. Это могут быть как случайно оброненные капли, так и просто расплывшиеся массы припоя, если его взяли слишком большое количество. Для этого используется специальная оплетка из меди. Это еще одна из причин по которой температура плавления расходного материала должна быть минимальной.

Производители

На рынке можно выделить следующих отечественных производителей

КиевЦветМет;
Арсенал;
Вадис-М;
«Технологические Линии»;
Техноскрап.

микрочипов для пайки вручную! : 6 шагов (с иллюстрациями)

Введение: ручная пайка крошечных микросхем!

Вы когда-нибудь смотрели на чип, который меньше кончика вашего пальца и не имеет контактов, и задавались вопросом, как его вообще можно припаять вручную? в другой инструкции Колина есть хорошее объяснение того, как сделать свою собственную пайку оплавлением, но если ваш чип не BGA, и вам нужен метод, который быстрее и не будет выделять столько ядовитых паров в воздух, читайте дальше…

п.с. вот что вам нужно:
— паяльник (тонкий наконечник)
— микроскоп (или очень, очень хорошее зрение)
— немного флюса поможет (флюсовая ручка)

Шаг 1: Проверьте чип

Убедитесь, что знаете какая ориентация чипа должна быть на печатной плате. На этом изображении вы можете видеть маленькую точку слева от «CYG». По соглашению для чипов маленькая точка указывает на верхний левый угол чипа, и вы можете взглянуть на схему компоновки печатной платы, чтобы понять, как чип должен быть ориентирован на плате.

Шаг 2. Залудите контакты (и, возможно, контактные площадки)

Переверните микросхему вверх дном и нанесите небольшое количество припоя на каждый из контактов. Вы можете сделать то же самое и для доски, если хотите. Убедитесь, что вы нагреваете металл контактной площадки достаточно, чтобы расплавить сам припой, а не плавить припой непосредственно кончиком утюга. После того, как вы залудите все контактные площадки, используйте флюсовый карандаш, чтобы нанести немного флюса на плату, где будет крепиться чип.

Шаг 3. Установите чип на место

Переверните чип лицевой стороной вверх и осторожно вставьте его на место с помощью пинцета, пока он не окажется в центре того места, где он должен находиться.

Шаг 4: соедините верх с низом

Теперь самое интересное. Один за другим вам нужно нагреть шарики припоя, которые вы создали, чтобы они соединились с чипом *и* платой. Вы можете сделать это, касаясь контактных площадок/контактов со стороны жалом паяльника, а иногда покачивая им вверх и вниз, чтобы способствовать формированию соединения. Хороший трюк для первого контакта, который вы припаиваете (это может быть любой контакт, на самом деле не имеет значения, какой), состоит в том, чтобы крепко удерживать чип на месте с помощью пинцета (приколите его к плате) и прикоснитесь к горячему. гладьте штифт/площадку в одном углу, пока припой не перекроет зазор. С любым контактом вам, возможно, придется покачивать его вверх и вниз или добавлять немного припоя (см. рисунок), чтобы его соединить. Но не добавляйте слишком много, иначе вы рискуете перемкнуть контакты, которые не должны быть перемкнуты. Даже с одним подключенным контактом чип будет достаточно стабильным, чтобы вы могли делать все остальное, не удерживая его нажатым. Вы можете обойти чип, подключая каждый контакт к плате, пока не получите их все. См. следующий шаг, чтобы убедиться, что вы все успешно подключили.

Шаг 5: Проверьте свою работу

Теперь вы можете наклонить чип вверх и посмотреть на точки соединения, чтобы убедиться, что все соединения выполнены успешно. Увеличьте масштаб настолько, чтобы вы могли видеть, идет ли припой от контакта к контактной площадке или нет. Для тех, у кого их нет, добавьте еще немного припоя на контактную площадку и покачивайте утюгом вверх и вниз, пока он не соединится, как сталагит, встречающийся со сталагмитом.

Шаг 6: Действуйте!

Если все выглядит хорошо, попробуйте! С микроконтроллером первое, что нужно сделать, это попробовать запрограммировать его и посмотреть, будет ли он реагировать. Оттуда вы можете проверить, может ли он взаимодействовать с вещами, к которым он подключен (светодиодами, датчиками, исполнительными механизмами и т. д.). Удачной пайки!
