Пробник электрика схема. Обзор электрических пробников и тестеров цепей: виды, характеристики, применение

Какие бывают электрические пробники и тестеры цепей. Как выбрать подходящий прибор для диагностики электрических цепей. На что обратить внимание при покупке пробника или тестера.

Содержание

Виды электрических пробников и тестеров цепей

Электрические пробники и тестеры цепей — незаменимые инструменты для диагностики и ремонта электрооборудования. Они позволяют быстро проверить наличие напряжения, целостность цепи, полярность и другие параметры. Рассмотрим основные виды этих приборов:

1. Индикаторные отвертки

Простейший вид пробников в виде отвертки со встроенной неоновой лампочкой. Позволяют определить наличие фазы прикосновением к проводнику. Преимущества — компактность и простота использования. Недостаток — невысокая точность и невозможность измерения параметров.

2. Двухконтактные пробники

Имеют два щупа для подключения к разным точкам цепи. Позволяют проверить наличие напряжения, его полярность, целостность цепи. Более функциональны, чем индикаторные отвертки.


3. Мультиметры

Универсальные измерительные приборы. Могут работать как вольтметр, амперметр, омметр. Позволяют точно измерить напряжение, ток, сопротивление. Самые функциональные, но и более сложные в использовании.

Ключевые характеристики электрических пробников

При выборе пробника или тестера цепи следует обратить внимание на следующие параметры:

  • Диапазон измеряемых напряжений
  • Точность измерений
  • Категория безопасности (CAT II, CAT III, CAT IV)
  • Дополнительные функции (прозвонка цепи, измерение сопротивления и т.д.)
  • Тип индикации (светодиодная, звуковая, ЖК-дисплей)
  • Источник питания (батарейки, аккумулятор)

Области применения электрических пробников

Электрические пробники и тестеры цепей широко используются в следующих сферах:

  • Бытовой ремонт электропроводки
  • Диагностика электрооборудования автомобилей
  • Ремонт бытовой техники
  • Монтаж и обслуживание промышленного электрооборудования
  • Работы в электроэнергетике

Как выбрать подходящий пробник или тестер

При выборе прибора для диагностики электрических цепей следует учитывать несколько факторов:


1. Цель использования

Для бытового применения подойдут простые индикаторные отвертки или базовые мультиметры. Для профессиональной работы потребуются более функциональные приборы.

2. Условия эксплуатации

Для работы в полевых условиях важны прочность корпуса, пылевлагозащита, автономность. В помещении эти параметры менее критичны.

3. Требуемая точность

Для точных измерений напряжения и тока нужен качественный мультиметр. Для обнаружения наличия напряжения достаточно простого пробника.

Правила безопасности при работе с электрическими пробниками

Работа с электрическими цепями требует соблюдения правил безопасности:

  • Используйте приборы только в пределах указанных диапазонов напряжений
  • Проверяйте целостность изоляции щупов перед каждым использованием
  • При измерениях держите руки за защитными барьерами на щупах
  • Не используйте прибор при наличии видимых повреждений
  • Соблюдайте правильную последовательность подключения и отключения

Обзор популярных моделей электрических пробников

Рассмотрим несколько распространенных моделей пробников и тестеров цепей:


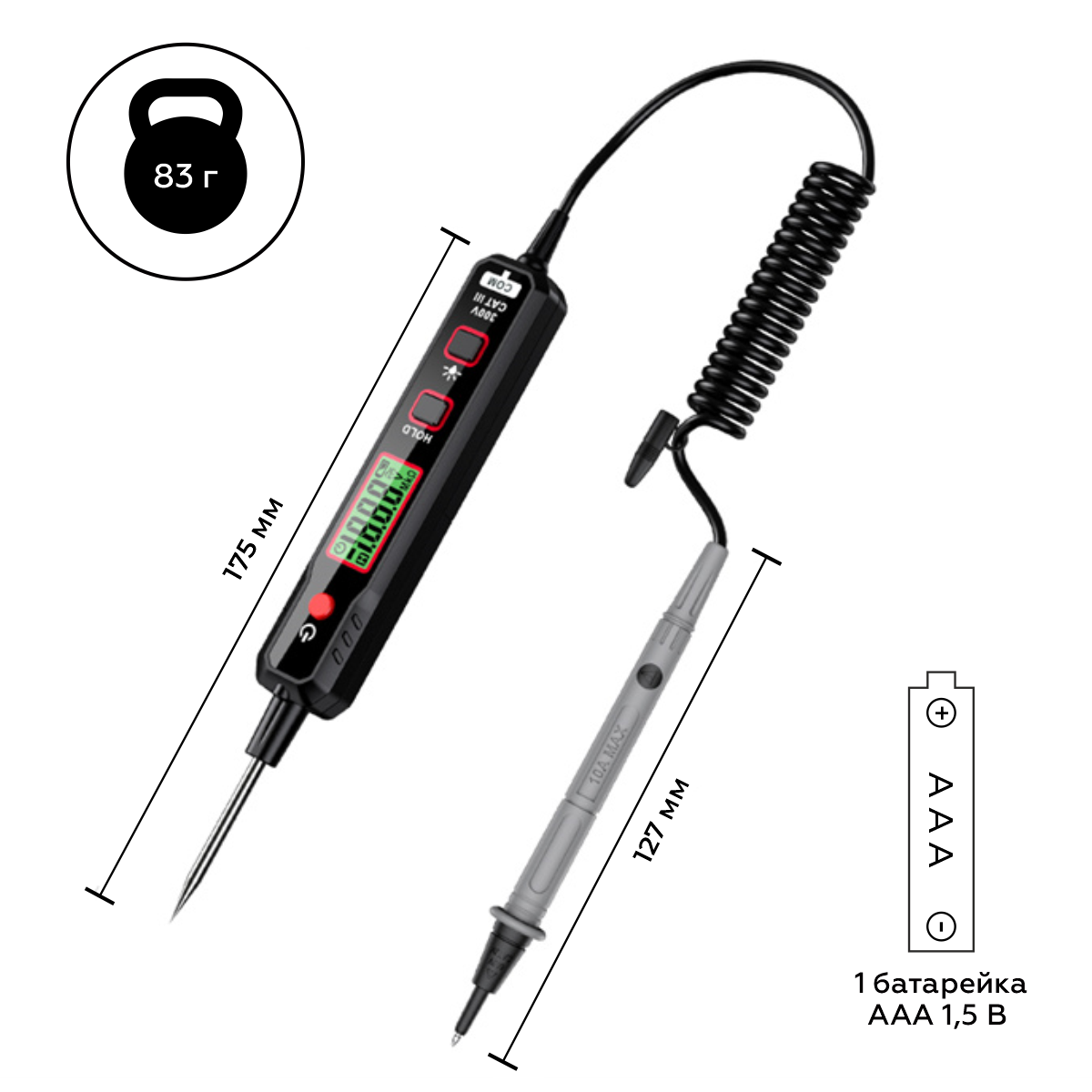

1. Fluke T5-600

Профессиональный тестер напряжения и целостности цепи. Измеряет напряжение до 600 В, имеет функцию прозвонки. Отличается высокой надежностью и точностью.

2. Mastech MS8211

Цифровой мультиметр с функцией бесконтактного обнаружения напряжения. Измеряет напряжение, ток, сопротивление. Имеет подсветку дисплея и звуковую индикацию.

3. UNI-T UT12A

Компактный двухконтактный пробник. Определяет наличие напряжения, его полярность, проверяет целостность цепи. Имеет светодиодную и звуковую индикацию.

Самодельные электрические пробники

Простейший пробник можно изготовить самостоятельно. Для этого потребуются:

  • Светодиод
  • Резистор на 10-20 кОм
  • Провода
  • Изоляционная лента

Схема подключения очень проста — светодиод и резистор соединяются последовательно. Однако самодельные пробники не обеспечивают должный уровень безопасности и точности.

Часто задаваемые вопросы об электрических пробниках

Чем отличается пробник от мультиметра?

Пробник — более простой прибор, определяющий только наличие напряжения. Мультиметр позволяет измерять различные электрические параметры с высокой точностью.


Какой пробник выбрать для работы с автомобильной электрикой?

Для автоэлектрики подойдет автомобильный пробник с диапазоном до 24 В и функцией проверки целостности цепи. Желательно наличие удлиненных щупов.

Нужно ли периодически калибровать электрический пробник?

Простые пробники не требуют калибровки. Для точных измерительных приборов рекомендуется периодическая поверка в специализированных лабораториях.

Электрические пробники и тестеры — незаменимые помощники при диагностике и ремонте электрооборудования. Правильный выбор прибора и соблюдение техники безопасности позволят эффективно и безопасно выполнять электромонтажные работы.


Радиосхемы. — Универсальный пробник электрика

категория

Электроника в быту

материалы в категории

Л. ПОЛЯНСКИЙ, г. Москва
Радио, 1998 год, №4

Пробник позволяет определить наличие, характер (постоянное или переменное) и полярность напряжения, убедиться в том, имеется или нет обрыв цепи, а также оценить ее сопротивление, проверить конденсатор емкостью от нескольких тысяч пикофарад до сотен микрофарад на обрыв, короткое замыкание, ток утечки, проверить р-п переходы полупроводниковых приборов (диодов, транзисторов), проконтролировать состояние встроенной аккумуляторной батареи.

Схема пробника показана на рисунке

В состав пробника входят тактовый генератор, входной коммутатор, два компаратора, два тональных (800 и 300 Гц) генератора, световые и звуковой индикаторы.

Тактовый генератор собран на элементах DD1.2 и DD1.3. Он вырабатывает прямоугольные колебания по форме близкой к меандру (длительность и паузы равны), следующие с частотой около 4 Гц. С выходов генератора и подключенного к нему инвертора на элементе DD1.4 противофазные сигналы поступают на входной коммутатор и компараторы.

Входной коммутатор состоит из токо-ограничивающих резисторов R5, R6, выпрямительного моста на диодах VD1, VD2, VD4, VD5, стабилитрона VD3 и электронных ключей на транзисторах VT1, VT3, включенных по схеме с общим коллектором. Коммутатор позволяет при проверке напряжений использовать их для питания собственных микросхем, а при проверке соединительных цепей и переходов полупроводниковых приборов — подавать на них переменное или постоянное напряжение.

Компараторами работают элементы DD2.1, DD2.2. Каскады на элементах DD3.1 и DD3.2 — согласующие между компараторами и индикаторами.

Тональные генераторы звуковой индикации собраны на элементах DD2.3, DD3.3 (800 Гц) и DD2.4, DD3.4 (300 Гц). Они нагружены на пьезокерамический излучатель BQ1. Каскады световой индикации выполнены на транзисторах VT4, VT5 (они работают в ключевом режиме) и светодиодах HL1, HL2 соответственно красного и зеленого цвета свечения. Яркость светодиодов определяется сопротивлением резистора R14.

Каскад на транзисторе VT2 используется только при проверке состояния источника питания — аккумуляторной батареи GB1, составленной из четырех аккумуляторов Д — 0,03. Для подзарядки батареи в пробнике установлена цепочка R11VD6, ограничивающая зарядный ток до требуемого значения.

Рассмотрим режимы работы пробника, устанавливаемые переключателями SA1 и SA2.

При контроле напряжения (SA2 — в положении «U», SA1 — «U, R») входной сигнал через щупы Х1, ХЗ, разъем Х2 и токоограничивающие резисторы поступает на выпрямительный мост, эмиттеры транзисторов VT1, VT3 и входы компараторов. Включается в действие параметрический стабилизатор на стабилитроне VD3 и фильтрующий конденсатор С1 — с них напряжение поступает на микросхемы пробника и транзисторы коммутатора. Запускается тактовый генератор. Начинают поочередно открываться и закрываться транзисторы VT1, VT3.

Одновременно с закрытием одного из них на соответствующий компаратор подается сигнал разрешения работы. Если входное напряжение компаратора превышает половину питающего, компаратор срабатывает и включает генератор звуковой частоты и светодиод «своего» канала. К примеру, если на щупе Х1 относительно щупа Х2 плюсовое напряжение, раздается прерывистый звуковой сигнал частотой около 300 Гц и вспыхивает светодиод HL1, а если минусовое — частота сигнала будет около 800 Гц и вспыхнет светодиод HL2.

При переменном напряжении в исследуемой цепи попеременно работают оба канала индикации.

Частота тактового генератора намного ниже частоты сетевого напряжения (50 Гц), поэтому при подаче на вход пробника выпрямленного, но не сглаженного напряжения, из-за его пульсаций успевает сработать второй компаратор. В итоге звук будет как бы модулироваться, что хорошо воспринимается на слух. Из-за инерции глаз срабатывания световой индикации заметить не удастся.

При контроле соединительной цепи и ее сопротивления (переключатель SA2 — в положении «R», SA1 — «U, R») вся электроника пробника питается от батареи GB1. Ее напряжение попеременно подается на щупы. Предположим, что при текущем состоянии тактового генератора открыт транзистор VT1, а закрыт VT3. На щупе Х1 оказывается плюсовое напряжение, а на Х2 — минусовое. В этом случае запрещена работа компаратору DD2.2 (и его каналу индикации) и разрешена DD2.1.

Если исследуемая цепь разомкнута или ее сопротивление велико (более 24 кОм), падение напряжения на резисторе R7 меньше напряжения срабатывания компаратора DD2.1, индикация отсутствует.

С уменьшением сопротивления цепи возрастает напряжение на резисторе R7. Как только оно превысит половину напряжения питания, компаратор сработает, включатся звуковая индикация частотой 800 Гц и светодиод HL2.

С изменением состояния тактового генератора изменяются соответственно и функции компараторов. При этом в случае проверки цепей сопротивлением менее 24 кОм будут работать попеременно оба канала индикации.

В этом же режиме проверяют р-п переходы полупроводниковых приборов. При обрыве (перегорании) перехода индикация отсутствует, при пробое работают оба канала индикации. Если переход исправен, можно сразу определить «полярность» его подключения к щупам пробника. Звуковой сигнал частотой 800 Гц и зажигание зеленого светодиода (HL2) означают подключение щупа Х1 к р-области (скажем, к аноду диода), частота звука 300 Гц и зажигание красного светодиода (HL1) свидетельствуют о соединении этого щупа с п — областью (катодом диода).

«R». В этом случае работа тактового генератора прекращается, поскольку на выходе элемента DD1.1 устанавливается низкий логический уровень (логический 0). Такой же уровень установится на базе транзистора VT1, и он закроется. Транзистор VT3 окажется открытым, поэтому на щупе ХЗ будет плюсовое напряжение.

Предварительно разряженный конденсатор подключают к щупам пробника. Начинается зарядка конденсатора, на резисторе R2 появляется плюсовое напряжение, которое приводит к срабатыванию компаратора DD2.2. Включается индикация (зажигается светодиод HL1 и звучит сигнал частотой 300 Гц), которая через некоторое время выключается. Компаратор напряжения срабатывает на линейном участке зарядки конденсатора, поэтому можно оценить емкость конденсатора по продолжительности работы индикатора — она прямо пропорциональна емкости.

В этом же режиме оценивают ток утечки конденсатора. Сначала конденсатор заряжают от щупов пробника, затем отсоединяют и, подождав 10… 15 с, снова подсоединяют к щупам. По продолжительности работы индикации оценивают, какую часть заряда конденсатор успел потерять.

Чтобы проверить состояние батареи GB1, переключатель SA1 устанавливают в положение «КП» (контроль питания), а SA2 — в положение «R». Генератор стабильного тока на элементах VT2, R3 и резистор R4 образуют микромощный стабилизатор опорного напряжения, к выходу которого подключен вывод 12 элемента DD1.1. При снижении напряжения батареи ниже 4 В происходит переключение выхода этого элемента в состояние логического 0 и блокировка работы тактового генератора.

Когда в этом режиме при замыкании щупов работают оба канала индикации, можно пользоваться пробником. Если же непрерывно звучит сигнал частотой 300 Гц и горит светодиод HL1 — требуется подзарядка батареи. Тогда переключатель SA2 устанавливают в положение «3» (зарядка), а на щупы подают переменное напряжение 110. ..220 В. Продолжительность полной зарядки батареи — 14 ч. Каналы индикации при этом блокируются подачей сигнала высокого уровня на входы элементов DD3.1 и DD3.2.

Отдельный выключатель питания в пробнике отсутствует — его функцию выполняет переключатель SA2, который в режиме хранения следует устанавливать в положение «U» (потребляемый от батареи ток ничтожен — его даже не удалось зафиксировать). В ждущем состоянии при установке переключателя SA1 в положения «R», «КП», «U, R» потребляемый пробником ток составил соответственно 75, 130, 300 мкА. С включением индикации ток возрастает до 5 мА.

Допустим, батарея полностью разрядилась или вообще отсутствует. В этом случае пробником контролируют напряжение, пользуясь только звуковой индикацией.

Все транзисторы, кроме полевого, можно использовать серий КТ315, КТ3102 с любым буквенным индексом либо другие маломощные кремниевые. При использовании указанного на схеме или другого полевого транзистора подбирают резистор R3 такого сопротивления, при котором снижение напряжения батареи до 4 В приводит к появлению на выходе элемента DD1. 1 логического 0. Вместо микросхем серии К561 допустимо использовать аналогичные микросхемы серий 564, КР1561. Стабилитрон VD3 может быть с другим напряжением стабилизации, но не превышающим максимального напряжения используемых микросхем, транзисторов, конденсаторов при максимально допустимом токе стабилизации не ниже 20 мА.

Конструктивно пробник выполнен в корпусе из изоляционного материала (рис. 2) размерами 135x44x19 мм. Щуп Х1 закреплен жестко, а Х2 соединяют многожильным гибким проводом в изоляции с гнездом Х2 на корпусе. Переключатели укреплены на корпусе так, чтобы их ручки можно было перемещать большим пальцем правой руки, не выпуская пробника и второго щупа из рук.

Остальные детали смонтированы на печатной плате (рис. 3) из двухстороннего фольгированного стеклотекстолита.

Допустимо, конечно, другое конструктивное решение и монтаж пробника. Единственные условия — надежно изолировать все цепи, поскольку они находятся под напряжением сети, и обособить резисторы R5, R6, на которых при зарядке батареи может выделяться мощность до 1,5 Вт.

При налаживании пробника в первую очередь, как было сказано выше, подбирают резистор R3. Подбором же резистора R11 устанавливают ток зарядки батареи равным 3 мА.

Периодически нужно осматривать аккумуляторы батареи, очищать их поверхность от появляющегося налета.

Пробник электрика схема

Очень надежный пробник. Спалить очень сложно, потому что нет ни питания, ни переключателей. Можно сказать промышленное изделие. Пробник простой, и удобен в использовании.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Универсальный пробник
  • Простой пробник электромонтера
  • Схема пробника электрика
  • Многофункциональный пробник электрика
  • Простой прибор для прозвонки проводов. Электрическая схема прозвонки
  • Простой пробник электромонтера
  • Индикатор напряжения схема
  • Пробник электрика
  • На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: LED OBD2 пробник автодиагноста. Схема.

Универсальный пробник


У одного электрика я увидел самодельный пробник, весьма удобный в работе. Главное, он не нуждался в элементах питания. Внутри он был сделан довольно грубо, пришлось изготовить плату, и теперь отдаю эту конструкцию на суд читателей. Ее уже повторили несколько электриков, все остались довольны. Если схема для изготовления своими руками представленная на сайте окажется для вас весьма сложной, воспользуйтесь уже готовым указателем напряжения контакт 55 ЭМ.

Прежде чем приступать к работе, необходимо зарядить накопительный конденсатор С1. Для этого просто вставляем щупы пробника в сетевую розетку на несколько секунд.

Светодиод LED5 используется для прозвонки около минуты непрерывного свечения , a LED6 индицирует полярность напряжения при измерениях напряжения в цепях постоянного тока. Хочу обратить внимание на то, что это — все-таки пробник, а не измерительный прибор. Поэтому порог включения светодиодов не очень четкий, но вполне достаточный. Возможно, для более томной индикации при настройке придется подобрать сопротивления R1, R2 и R5.

Пробник смонтирован на печатной плате, чертеж которой приведен на рис. Для уменьшения толщины корпуса VD1 и С1 расположены вне платы, причем конденсатор при использовании стабилитрона ДВ должен иметь рабочее напряжение не ниже 35 В. При качественном конденсаторе заряд сохраняется несколько суток. Емкость конденсатора можно увеличить. Диоды в схеме — любые с максимальным напряжением свыше 50 В.

Your email address will not be published. Написать ответ Cancel reply Your email address will not be published.


Простой пробник электромонтера

Пробник-анализатор электрических цепей на КУД7. В повседневной работе электрика, электромонтажника удобен пробник-анализатор электрических цепей, схема которого показана ниже. С его помощью можно быстро проверить обмотки электродвигателя или трансформатора, исправность монтажных проводов, жгутов, состояние электрических…. Для определения пути провода в жгуте приходится прозванивать всю цепь с последующим снятием вязки, что приводит к значительной потере времени и снижению качества последующего монтажа. Предлагаемый прибор позволяет значительно сократить время на устранение неисправностей в системах…. Прибор предназначен для определения места обрыва провода в электрожгуте кабеле без нарушения изоляции провода. При ремонте электрооборудования, имеющего разветвленный и сложный монтаж, для определения трассы провода и места обрыва в жгуте….

Что такое пробник электрика? Прислать схему Пробник электрика удобен во всех отношениях — он практически не занимает места в переносимом.

Схема пробника электрика

У одного электрика я увидел самодельный пробник, весьма удобный в работе. Главное, он не нуждался в элементах питания. Внутри он был сделан довольно грубо, пришлось изготовить плату, и теперь отдаю эту конструкцию на суд читателей. Ее уже повторили несколько электриков, все остались довольны. Если схема для изготовления своими руками представленная на сайте окажется для вас весьма сложной, воспользуйтесь уже готовым указателем напряжения контакт 55 ЭМ. Прежде чем приступать к работе, необходимо зарядить накопительный конденсатор С1. Для этого просто вставляем щупы пробника в сетевую розетку на несколько секунд. Светодиод LED5 используется для прозвонки около минуты непрерывного свечения , a LED6 индицирует полярность напряжения при измерениях напряжения в цепях постоянного тока.

Многофункциональный пробник электрика

Данный пробник может использоваться для того, чтобы быстро определить емкость конденсаторов в ПФ, НФ, проверить их стабильность при изменениях температуры, найти обрыв проводов, трассировку проводов на печатных платах, а также для поиска проводов под напряжением не касаясь их. Схема использует всего три транзистора и пару других радиодеталей. Простота позволяет собрать её всего за час. Когда проверяемый конденсатор коснётся датчика, схема подает звуковой сигнал на частоте, которая варьируется в зависимости от емкости. Если пользователь имеет достаточно влажную кожу, просто удерживая один вывод конденсатора при проверке, при касании другого к зонду, это все, что нужно для срабатывания звука.

Выпускаемые промышленностью тестеры и авометры тоже, что называется, не подарок, особенно когда приходится иметь дело с современной техникой, да и стоят они недешево.

Простой прибор для прозвонки проводов. Электрическая схема прозвонки

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? При ремонте и монтаже электропроводки нередко возникает необходимость измерить напряжение сети, определить фазные и нулевые провода, «прозвонить» цепи на отсутствие обрывов или коротких замыканий. Индикатор — указатель фазы не всегда окажется под рукой, а использование авометра для этих целей неудобно из-за необходимости переключать режимы его работы. Выход из положения — построить предлагаемый прибор см.

Простой пробник электромонтера

Самыми подходящими для подобных проверок приборами являются хорошо знакомые даже далёкому от электрики человеку специальные индикаторы фазы индикаторные отвёртки и устройства для прозвонки цепи, чаще называемые просто пробниками. Пробник электрика удобен во всех отношениях — он практически не занимает места в переносимом рабочем комплекте, а также очень надёжен и прост в эксплуатации. Индикатор фазы выполняется как правило в виде обычной отвёртки и представляет собой простейший электрический щуп, индикаторная цепь которого состоит из последовательно включённых высокоомного резистора и специальной неоновой лампочки. Будьте внимательны и всегда проверяйте работоспособность индикатора в цепях, заведомо находящихся под напряжением. От обыкновенной индикаторной отвёртки он отличается наличием второго, вспомогательного щупа, соединённого с основным блоком с помощью метрового шнура и служащего для определения наличия напряжения между двумя точками цепи.

В повседневной работе электрика, электромонтажника удобен пробник- анализатор электрических цепей, схема которого показана.

Индикатор напряжения схема

Нередко возникает потребность проверить целостность сети электропитания в доме. Если есть электронный магазинный пробник, то такая задача не составит проблем. Но устройство есть далеко не у всех.

Пробник электрика

Забыли пароль? У электриков-практиков, несмотря на обилие различных современных электроизмерительных приборов, до сих пор популярны неприхотливые индикаторы и пробники. Эти приборы подкупают своей простотой, небольшими габаритами, удобством и безопасностью в работе. Пробником удобно находить неисправности в электрических цепях различных бытовых электроприборов.

В ходе проведения различных ремонтных и электромонтажных операций нередко возникают ситуации, связанные с необходимостью определения наличия напряжения на отдельных участках электрической цепи.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Главная Схемы Музыка Файлы Contact me. Проверяя электрическую схему станка в шумных цехах не совсем удобно пользоваться измерительными приборами, приходиться одновременно держать щупы прибора, смотреть на его показания и еще щёлкать переключателем режима работ. Хотя, дело-то в общем не в лампочке а в том, кто ее держит — напортачить можно и с указателем напряжения и с поверенным прибором, если он находиться в руках безответственного работника или того кто не умеет с ним обращаться должным образом. Для безопасного использования контрольная лампа конструктивно должна быть заключена в футляр из изоляционного материала, прозрачного или с прорезью для прохождения светового сигнала.

Проводники должны быть гибкими, надежно изолированными, длиной не более 0. Для изготовления простого и лёгкого в повторении варианта «контрольки»: берем две лампы V 15W для холодильника, спаиваем их последовательно между собой, в качестве проводников можно использовать щупы от мультиметра с пластмассовыми держателями на концах, провода в которых желательно заменить более качественными. Фланцы на таких щупах предотвращают возможность попадания пальцев на открытые концы щупов и токопроводящие части установок.

Самые простые работы, связанные с электричеством, сложно выполнять без измерительных инструментов. Совсем необязательно измерять параметры электрической цепи тестером, во многих случаях удобнее обойтись универсальным пробником, инфицирующим наличие этих параметров посредством световых сигналов. Этого вполне достаточно для удобной и безопасной работы с электрическими цепями. Рассматриваемая схема пробника-индикатора не содержит элементов питания.
