Простые проекты на Arduino для начинающих

Arduino — отличная платформа для знакомства с электроникой и программированием микроконтроллеров. Давайте рассмотрим несколько простых, но интересных проектов, с которых удобно начать изучение Arduino:

Мигающий светодиод — классический «Hello World» для Arduino

Самый базовый проект на Arduino — это мигающий светодиод. Для него потребуется минимум компонентов:

• Плата Arduino (например, Arduino Uno)
• Светодиод
• Резистор на 220 Ом
• Макетная плата и провода

Схема подключения очень проста — светодиод через резистор подключается к цифровому выходу платы. В программе достаточно поочередно включать и выключать этот выход с небольшой задержкой.

Этот проект позволяет освоить основы работы с Arduino IDE, загрузку скетча на плату и управление цифровыми выходами.

Светофор на Arduino

Немного усложнив предыдущий проект, можно собрать модель светофора. Для него понадобится:

• Arduino Uno
• 3 светодиода (красный, желтый, зеленый)
• 3 резистора на 220 Ом
• Макетная плата и провода

Светодиоды подключаются к разным цифровым выходам платы. В программе реализуется логика переключения сигналов светофора с заданными интервалами времени.

Этот проект позволяет освоить работу с несколькими выходами и использование задержек в программе.

Проекты Arduino среднего уровня сложности

После освоения базовых навыков можно переходить к более функциональным проектам:

Метеостанция на Arduino

Домашняя метеостанция — популярный проект для Arduino. Для него потребуется:

• Arduino Uno
• Датчик температуры и влажности DHT11 или DHT22
• LCD дисплей 16×2 символа
• Потенциометр для регулировки контраста дисплея
• Макетная плата и провода

Датчик подключается к цифровому входу Arduino, а дисплей — через шину I2C. В программе реализуется считывание данных с датчика и вывод их на экран.

Этот проект позволяет освоить работу с датчиками и выводом информации на дисплей.

Дальномер на Arduino и ультразвуковом датчике

Измеритель расстояния можно сделать с помощью следующих компонентов:

• Arduino Uno
• Ультразвуковой дальномер HC-SR04
• Сервопривод для поворота датчика
• LCD дисплей 16×2 символа

Ультразвуковой датчик подключается к цифровым пинам Arduino. Сервопривод позволяет поворачивать датчик для измерения расстояния в разных направлениях. Результаты выводятся на дисплей.

Проект знакомит с работой ультразвуковых датчиков и управлением сервоприводами.

Сложные проекты Arduino для продвинутых

Освоив базовые навыки, можно переходить к реализации более серьезных устройств:

Робот-манипулятор на Arduino

Роботизированная рука — интересный, но непростой проект. Для него потребуется:

• Arduino Mega (из-за большого количества выходов)
• 4-6 сервоприводов для степеней свободы манипулятора
• Джойстик для управления
• Макетная плата, провода, элементы конструкции

Сервоприводы подключаются к цифровым выходам Arduino с поддержкой ШИМ. Джойстик — к аналоговым входам. В программе реализуется считывание положения джойстика и управление сервоприводами для перемещения звеньев манипулятора.

Этот сложный проект позволяет освоить работу с несколькими сервоприводами, обработку аналоговых сигналов и основы робототехники.

Система «умный дом» на базе Arduino

Автоматизация домашних устройств — обширная тема для Arduino проектов. Базовая система может включать:

• Arduino Mega
• Датчики температуры, влажности, освещенности
• Реле для управления бытовыми приборами
• LCD дисплей для вывода информации
• Модуль Wi-Fi ESP8266 для удаленного управления

Система собирает данные с датчиков, управляет подключенными устройствами по заданным алгоритмам, позволяет удаленно контролировать состояние дома.

Этот масштабный проект объединяет работу с различными датчиками и устройствами, сетевое взаимодействие, создание пользовательского интерфейса.

Полезные советы по реализации проектов Arduino

При работе над Arduino проектами полезно придерживаться следующих рекомендаций:

• Начинайте с простых проектов, постепенно усложняя их
• Тщательно продумывайте схему перед сборкой
• Используйте качественные компоненты от проверенных производителей
• Комментируйте код для лучшего понимания логики работы
• Применяйте отладочную печать для контроля работы устройства
• Не забывайте про защитные элементы в схеме (резисторы, диоды)
• Экспериментируйте и пробуйте новые идеи!

Проекты на Arduino — отличный способ изучить основы электроники и программирования микроконтроллеров на практике. Начните с простых схем и постепенно переходите к более сложным и функциональным устройствам.

Программное обеспечение для разработки проектов Arduino

Для создания проектов на Arduino используется специальное программное обеспечение. Рассмотрим основные инструменты:

Arduino IDE

Arduino IDE — официальная среда разработки для Arduino. Она позволяет писать скетчи, компилировать их и загружать на плату. Основные возможности:

• Встроенный редактор кода с подсветкой синтаксиса
• Компилятор и загрузчик прошивки
• Встроенные примеры скетчей
• Менеджер плат и библиотек
• Монитор последовательного порта для отладки

Arduino IDE — отличный выбор для начинающих благодаря своей простоте и наличию большого количества обучающих материалов.

PlatformIO

PlatformIO — профессиональная среда разработки для Arduino и других микроконтроллеров. Ее преимущества:

• Поддержка множества плат и фреймворков
• Продвинутый редактор кода
• Система управления зависимостями
• Интеграция с системами контроля версий
• Отладка кода прямо на плате

PlatformIO подходит для более сложных проектов и профессиональной разработки.

Fritzing

Fritzing — программа для проектирования электронных устройств. Она позволяет:

• Создавать схемы подключения компонентов
• Проектировать печатные платы
• Симулировать работу устройства
• Генерировать список компонентов

Fritzing удобен для визуализации проектов и подготовки документации.

Важность моделирования в проектах Arduino

Перед физической сборкой устройства на Arduino полезно провести его моделирование. Это позволяет:

• Проверить корректность схемы подключения
• Отладить алгоритм работы программы
• Оценить потребление энергии
• Выявить возможные проблемы на ранних этапах

Для моделирования Arduino проектов можно использовать специальные программы:

Tinkercad Circuits

Онлайн-сервис для моделирования электронных схем. Позволяет собрать виртуальную схему из компонентов, написать и протестировать код. Отлично подходит для начинающих.

Proteus

Профессиональный пакет для моделирования электронных устройств. Позволяет создавать сложные схемы и симулировать их работу с высокой точностью. Требует навыков работы с САПР.

Моделирование позволяет сэкономить время и ресурсы при разработке проектов Arduino, особенно сложных устройств.

Схемы и проекты на Arduino Uno, Mega, Nano и Mini со скетчами

С появлением сотовой связи приобрели популярность различные системы передачи сообщений, использующие SMS сообщения. Данные сообщения достаточно просто рассылать подключив GSM модуль к какому-нибудь микроконтроллеру (или микроконтроллерной плате). Но по мере все большего распространения смартфонов обычные SMS сообщения стали постепенно отходить … Читать далее →

В настоящее время адресные светодиодной ленты (NeoPixel LEDs) на базе светодиодов WS2812 находят широкое применение в различных областях. В данной статье мы рассмотрим подключение подобной ленты к плате Arduino и научимся управлять ею в различных режимах. Ранее на нашем сайте … Читать далее →

В данной статье мы подключим к плате Arduino датчик температуры и влажности DHT11 и будем передавать считываемые с него данные на сервер MySQL (базу данных phpmyadmin). Необходимые компоненты Плата Arduino Uno (купить на AliExpress).

Arduino Ethernet Shield 2 (купить на … Читать далее →

Цифро-аналоговый преобразователь (ЦАП) представляет собой устройство для преобразования цифрового кода в аналоговый сигнал. Цифро-аналоговые преобразователи являются интерфейсом между дискретным цифровым миром и аналоговыми сигналами. Ранее на нашем мы уже рассматривали подключение внешнего модуля ЦАП MCP4725 к плате Arduino, в этой … Читать далее →

Быстрое преобразование Фурье (Fast Fourier Transform, FFT) находит широкое применение в современной радиотехнике – с его помощью можно не только построить спектр анализируемого сигнала, но оно также необходимо в большинстве операций цифровой обработки сигналов (ЦОС). Измерение частоты принимаемого сигнала является … Читать далее →

В настоящее время лидары (световые радары, дальномеры оптического диапазона) находят широкое применение в различных областях: сканирование зданий, 3D принтерах, построении объемных карт, беспилотных автомобилях и т.д. Поэтому в данной статье мы рассмотрим создание лидара (дальномера) на основе платы Arduino и … Читать далее →

GSM модули находят широкое применение в современных радиоэлектронных проектах. Достаточно много подобных проектов рассмотрено и на нашем сайте. Но вместо покупки GSM модуля, цены на которые непрерывно растут в условиях современного дефицита электронных компонентов, в подобных проектах можно использовать и … Читать далее →

Распознавание лиц в настоящее время применяется во множестве разнообразных устройств и технологий. Но прежде чем производить операцию распознавания лица человека, необходимо это лицо сначала обнаружить в видеопотоке или на изображении и, если требуется, производить отслеживание этого лица во время его … Читать далее →

В разнообразных проектах на основе платы Arduino достаточно часто возникает задача создания меню, отображаемого на экране ЖК дисплея 16х2 и управляемого с помощью кнопок. В данной статье мы рассмотрим один из самых простых способов создания подобного меню (какой я только … Читать далее →

Изначально среда Arduino IDE поставляется со светлым фоном (темой), в котором вы и производите написание кода своей программы. Но некоторые из пользователей привыкли к средам программирования с темным фоном – для кого это сила привычки, а кто то пишет что … Читать далее →

Проекты ардуино для начинающих | АмперКО

В этой статье вы найдете обзор инженерных проектов ардуино с кратким описанием каждого из них. Мы постарались не просто рассказать о проектах для начинающих, но и дать краткие комментарии с примерами и схемами реализации. Большинство проектов могут быть созданы с контроллерами Arduino Uno R3, Nano или Mega. Надеемся, что ваше знакомство с платформой продолжится, и вы сможете не только повторить уже существующие идеи, но и придумать свои решения, вдохновленные примерами.

Проекты Arduino для начинающих

Если посмотреть  на все проекты ардуино, информация о которых доступна в интернете, то можно их разделить на несколько основных групп:

• Начальные учебные проекты, не претендующие на какое-то важное практическое использование, но помогающие разобраться в разных аспектах платформы.
• Мигающие светодиоды – маячок, мигалка, светофор и другие.
• Проекты с датчиками: от простейших аналоговых до цифровых, использующих разнообразные протоколы для обмена данными.
• Устройства регистрации и отображения информации.
• Машины и устройства с сервоприводами и шаговыми двигателями.
• Устройства с использованием различных беспроводных видов связи и GPS.
• Проекты для автоматизации жилья – умные дома на Arduino, а также отдельные элементы управления домашней инфраструктурой.
• Разнообразные автономные машины и роботы.
• Проекты для исследования природы и автоматизации сельского хозяйства
• Необычные и креативные – как правило, развлекательные проекты.

По каждой из этих групп можно найти множество самых разнообразных материалов в книгах и на сайтах. В этой статье мы начнем знакомство с описанием наиболее простых проектов, с которых рекомендуется стартовать начинающим.

Как создавать проект на ардуино

Проект Ардуино – это всегда сочетание электронной схемы, некоторых связанных друг с другом аппаратных и механических устройств, системы питания и программного обеспечения, управляющего всем этим хаосом. Поэтому приступая к работе, вы должны твердо понимать, что создавая устройство в одиночестве, вы должны будете стать и программистом, и электронщиком, и конструктором.

Если речь идет не об учебном проекте, то вы обязательно столкнетесь со следующими этапами реализации с такими вот задачами:

• Придумать что-то, что будет полезно и (или) интересно для окружающих. Даже самый простой проект несет какую-то пользу – как минимум, он помогает изучать новые технологии.
• Собрать схему, подключить модули друг к другу и к контроллеру.
• Написать скетч (программу) в специальной среде и загрузить ее в контроллер.
• Проверить, как все работает вместе, и исправить ошибки.
• После тестирования – готовиться к созданию готового устройства. Это означает, нужно собрать устройство в каком-то пригодном для эксплуатации корпусе, предусмотреть систему питания, связи с окружающей средой.
• Если вы собираетесь распространять созданные вами устройства, то придется также заняться дизайном, системой транспортировки, задуматься о безопасности использования необученными пользователями и обучением этих самых пользователей.
• Если ваше устройство работает, оно протестировано и обладает какими-то преимуществами перед другими решениями, то можно попытаться сделать из вашего инженерного уже бизнес-проект, попробовать привлечь инвестиции.

Каждый из этих этапов создания проекта достоин отдельной статьи. Но мы уделим главное внимание этапам сборки электронных схем (основы электроники) и программирования контроллера.

Электронные схемы

Электронные схемы обычно собираются с применением макетных плат, скрепляющих элементы друг с другом без пайки и скрутки. О том, как работают модули и схемы подключения можно узнать на нашем сайте. Обычно в описании проекта указаны способы монтажа деталей. Но для большинства популярных модулей есть уже десятки готовых схем и примеров в интернете.

Программирование

Создание и прошивка скетчей производится в специальной программе  – среде программирования.  Наиболее популярной версией такой среды является Arduino IDE. На нашем сайте вы сможете найти информацию о том, как скачать, установить и настроить эту программу.

Простые проекты Ардуино

Давайте начнем наш обзор с традиционно самых простых, но очень важных проектов, включающих в себя минимальное количество элементов: светодиоды, резисторы и, конечно же, плату ардуино. Все примеры рассчитаны на использование Arduino Uno, но с минимальными изменениями будут работать на любой плате: от Nano и Mega до Pro, Leonardo и даже LilyPad.

Проект с мигающим светодиодом – маячок

Все без исключения учебники и пособия для начинающих по ардуино стартуют с примера мигания светодиодом. Этому есть две причины: такие проекты требуют минимального программирования и их можно запустить даже без сборки электронной схемы – уж что-что, а светодиод есть на любой плате ардуино. Поэтому и мы не станем исключением – давайте начнем с маячка.

Нам понадобится:

• Плата Ардуино Uno, Nano или Mega со встроенным светодиодом, подключенным к 13 пину.
• И все.

Что должно получиться в итоге:

Светодиод мигает – включается и выключается через равные промежутки времени (по умолчанию – 1 сек). Скорость включения и выключения можно настраивать.

Схема проекта

Схема проекта довольно проста:  нам нужен только контроллер ардуино со встроенным светодиодом, подсоединенным к пину 13. Именно этим светодиодом мы и будем мигать. Подойдут любые популярные платы: Uno, Nano, Mega и другие.

Подсоединяем Arduino к компьютеру, убеждаемся, что плата ожила и замигала загрузочными огоньками. Во многих платах «мигающий» скетч уже записан в микроконтроллер, поэтому светодиод может начать мигать сразу после включения.

С помощью такого простого проекта маячка вы можете быстро проверить работоспособность платы: подключите ее к компьютеру, залейте скетч и по миганию светодиода сразу станет понятно – работает плата или нет.

Программирование в проекте Ардуино

Если в вашей плате нет загруженного скетча маячка – не беда. Можно легко загрузить уже готовый пример, доступный в среде программирования Ардуино.

Открываем программу Arduino IDE, убеждаемся, что выбран нужный порт.

В открытом окне отобразится исходный код программы (скетча), который вам нужно будет загрузить в контроллер. Для этого просто нажимаем на кнопку со стрелочкой.

Ждем немного (внизу можно отследить процесс загрузки) – и все. Плата опять подмигнет несколькими светодиодами, а затем один из светодиодов начнет свой размеренный цикл включений и выключений. Можно вас поздравить с первым загруженным проектом!

Проект маячка со светодиодом и макетной платой

В этом проекте мы создадим мигающий светодиод – подключим его с помощью проводов, резистора и макетной платы к ардуино. Сам скетч и логика работы останутся таким же – светодиод включается и выключается.

Графическое изображение схемы подключения доступно на следующем рисунке:

Другие идеи проектов со светодиодами:

• Мигалка (мигаем двумя свтодиодами разных цветов)
• Светофор
• Светомузыка
• Сонный маячок
• Маячок – сигнализация
• Азбука Морзе

Подробное описание схемы подключения и логики работы программы можно найти в отдельной статье, посвященной проектам со светодиодами.

Проекты Ардуино в Интернете

В интернете можно найти огромное количество примеров самых разных проектов с Arduino. Мы сделали небольшую подборку самых необычных проектов.

Сегодня без труда можно найти сотни проектов, созданных руками инженеров-энтузиастов по всему миру. Невозможно сделать качественный обзор всех их. В данной подборке мы просто сделали небольшой обзор

Управление телевизором силой мысли и Ардуино.

Управление телевизором силой мысли и Ардуино

Управление телевизором силой мысли и Ардуино

Этот оригинальный проект кажется невероятным, ведь для переключения канала нужен не пульт, а мысль о его смене. Для создания потребуется Ардуино Уно, игра Star Wars Force Trainer, инфракрасные приемник и передатчик.

Проект был реализован Дэниэлом Дэвисом в домашних условиях. За основу он взял игру 2009 года Star Wars Force Trainer и разобрал ее. Сама игра содержит гарнитуру, которая может обнаружить электрические поля разума (аналогично ЭЭГ). Внутри был обнаружен чип NeuroSky ЭЭГ, который Дэниэл подключил к плате Ардуино. Данные ЭЭГ собираются и преобразовываются на компьютере.

С помощью  serial монитора можно посмотреть сигналы, которые передает пульт на ИК приемник при переключении каналов. Далее записывается код кнопки и пишется небольшая программа.

После завершения программной части на человека надевают шлем, и он может переключать канаты телевизора и выключать его путем сосредоточения мыслей.

Механическая рука, которая записывает время на доске.

Plotclock является простейшим роботом, который состоит из руки с маркером, которая пишет на доске текущее время. Когда время изменяется, рука стирает ранее записанное число и пишет новые значения. Проект постоянно развивается, описанная технология является простейшей.

Для реализации проекта нужны 3D принтер, Ардуино Уно, 3 сервомотора, болты и гайки, маркер для стираемой доски, белая поверхность.

Механическая составляющая робота выполняется из пластиковых элементов и соединенных между собой механизмов. Управляется рука с помощью платы Ардуино и трех серводвигателей.

Окей Google, Сезам, открой дверь

В проекте реализуется открытие двери с помощью определенной голосовой команды. Чтобы войти в помещение, достаточно назвать фразу «Сезам, откройся».

Для создания потребуются Ардуино Уно, серводвигатель, Bluetooth модуль.

Для разблокирования двери используются команды Google Now. Для смартфонов и планшетов есть приложение с названием «Сезам», которое и отправляет команду дверному замку при произношении слов «О’кей Google, Сезам, откройся».

Сервопривод подключается к дверному замку. Модуль Bluetooth ожидает команду, и при ее получении подает сигнал Ардуино через serial  порт. Arduino Uno отдает команду сервоприводу и дверь открывается.

Светодиодный куб 4х4х4.

Куб из светодиодов на базе Ардуино – это развлекательное осветительное устройство. Он может быть разного размера с различными режимами подсветки. Куб оснащен кнопкой переключения режимов.

Для создания понадобится 64 светодиода, 4 резистора 100 Ом, проводники, макетная плата, коннекторы, коробка, источник питания на 9 В и плата Ардуино Уно.

На коробке рисуется или распечатывается эскиз квадрата 4х4. Проделываются отверстия, в которые помещаются светодиоды. Аноды нужно соединить между собой, затем коробку требуется повернуть и вытащить диоды. Аналогично формируются еще 3 слоя. Все слои нужно соединить с помощью оставшихся катодов. На макетную плату ставится получившийся куб и подключается к плате.

Робот пылесос

На базе Ардуино можно создать полезную вещь для дома – робота-уборщика. Самостоятельно сделанная модель не будет уступать по своим характеристикам магазинному экземпляру.

Для сборки потребуется:

• Arduino;
• драйвер L298N для управления двигателем;
• миниатюрные двигатели с редуктором и колесами;
• 6 инфракрасных датчиков;
• двигатель для турбины;
• турбина;
• двигатели для щеток;
• датчики столкновения;
• 4 аккумулятора;
• повышающий и понижающий преобразователи тока;
• контроллер для батареи.

Пылесос оборудован ИК датчиками. Они реагируют, когда пылесос приближается к препятствию, и дают ему команду остановиться и развернуться. При столкновении со стеной или другим препятствием срабатывает один из выключателей, соединяющий бампер и корпус робота.

Система распознавания лиц и слежения за ними на Ардуино.

Веб-камера закрепляется на поворотном механизме и подключается к ПК, на котором установлено программное обеспечение OpenCV. Когда программа обнаруживает лицо, начинается вычисление его центральной точки. Полученные координаты передаются на микроконтроллер Ардуино, который управляет сервомоторами и следит за лицом.

Для реализации потребуются:

• программное обеспечение Arduino IDE, OpenCV;
• плата Ардуино Уно;
• 2 сервомотора;
• веб-камера.

Автоматизированная система для аквариума

Автоматизированная система для аквариума

Автоматизированная система для аквариума

Автоматизация задач для аквариума помогает облегчить жизнь пользователя. Проект должен отвечать за следующие действия:

• подача подсветки того или иного цвета в зависимости от условий;
• отображение времени;
• регулирование компрессора;
• включение и выключение фильтров;
• отображение данных о температуре, влажности.

Чтобы собрать устройство, потребуются плата Ардуино Уно, пьезо сигналка, RGB лента, белая диодная лента, датчик температуры и влажности, LCD экран, часы, 2 реле, ик-приемник, транзисторы.

Схем реализации прибора существует множество. Пример одной из них приведен ниже.

Требуется также прописать код для включения того или иного цвета в зависимости от условий и настроить работу ЖК экрана.

Теплица для растений

В умной теплице для цветов происходит мониторинг и регулировка температуры и освещения и полив почвы. Особенно это актуально для теплолюбивых тропических растений, в которых необходимо постоянно поддерживать высокую температуру. Управлять можно автоматически или удаленно с планшета или смартфона.

Чтобы собрать проект, нужны следующие компоненты:

• Ардуино Уно;
• USB кабель;
• плата прототипирования;
• провода;
• фоторезистор;
• резистор на 10 кОм;
• температурный датчик;
• модуль температуры и влажности окружающей среды;
• модуль влажности почвы.

Фоторезистор отвечает за измерение освещенности. Температурный сенсор получает температуру воздуха. Модуль влажности почвы помещается в землю и измеряет уровень воды в ней.

Отслеживание потребляемого электричества в реальном времени при помощи Ардуино и LabVIEW.

Прибор может использоваться в умном доме в качестве измерителя потребляемой электроэнергии на современных счетчиках. Считывание информации происходит через светодиод счетчика – просчитывается длительность между миганиями.

Принцип работы следующие. Ардуино считывает частоту миганий и подает информацию через беспроводной модуль. Модуль, установленный на компьютер, получает эти данные и передает их в программу LabVIEW, в которой отображаются данные потребления мощности в режиме реального времени.

Мигание светодиода детектирует фоторезистор. Аналоговые данные считываются с помощью делителя напряжения.

Для работы потребуются:

• Ардуино;
• фоторезистор;
• светодиод;
• модуль Xbee;
• программное обеспечение Arduino IDE, LabView;
• простые и подстроечные резисторы;
• провода.

В программе будет отображаться график потребления за последние 5 минут и в реальном времени.

Аудиоплеер

Своими руками на базе Ардуино можно создать аудиопроигрыватель. Его конструкция проста – он состоит из динамика, транзистора, micro-sd карты с записанными на нее треками. В качестве платы используется Ардуино, также можно взять контроллер Seeeduino 2.21 или Garagino на ATmega328.

Для сборки нужны:

• контроллер;
• карт-ридер;
• динамик;
• печатная плата;
• карта памяти с записанными аудиотреками;
• транзистор;
• резистор;
• провода.

Работает плеер следующим образом. Ардуино загружает файлы с расширением .wav карты памяти. Происходит генерирование сигнала, который выводится через динамики, подсоединенные к пину 9 на плате.

Предварительно песню нужно преобразовать в формат .wav. Сделать это можно с помощью самого простого онлайн-конвертера. Музыкальные файлы имеют ограничения при воспроизведении мелодии. Транзистор не сможет прочитать сложные .wav-файлы, поэтому советуется преобразовать треки к следующему виду: 16 кГц в секунду, моно канал, бит на сэмпл – 8.

Музыка записывается на заранее отформатированную карту памяти и сохраняется с простыми наименованиями.После сбора схемы требуется прописать код, включить питание, после чего начнется воспроизведение музыки.

Рекомендации по работе с проектами Ардуино в Интернете

Найдя в интернете интересующий вас проект, попробуйте сначала понять его принцип действия. Посмотрите, как связаны между собой элементы, какие функции они выполняют, каковы ограничения. Попробуйте сперва создать прототип устройств (электронная схема с прошивкой) и только затем пытайтесь полностью повторить то, что видите в описании.

Другие идеи проектов

Проекты умного дома на Ардуино

Проекты умного дома являются одним из примеров того, как перейти от «игрушек» и тренажеров к реальным системам, помогающими и облегчающим жизнь. Как правило, с помощью ардуино невозможно создать полноценные автономные решения, но отдельные компоненты сделать вполне реально.

При этом нужно понимать, что сталкиваясь с реальными  инфраструктурными объектами, мы должны соблюдать особую предусмотрительность при работе с электричеством, отоплением, водопроводом под давлением, канализацией. Любые эксперименты здесь нужно проводить обязательно под контролем профессионала.

Что может являться прототипом умного дома на ардуино:

• Системы освещения с автоматическим включением и отключением в зависимости от показателей датчиков. Наиболее популярнее варианты – использовать датчик освещенности, PIR датчик движения или датчик звука.
• Дистанционно управляемые электрические приборы. Например, включение или выключение системы отопления в зависимости от температуры или умное управление освещением в помещениях. Здесь вам понадобятся различные виды реле и один из механизмов обеспечения беспроводной связи: WiFi, GPRS, Bluetooth или радиоканал. Управлять устройствами можно через Web-интерфейс (через браузер) или с использованием соответствующего мобильного приложения (можно написать самому или выбрать одну из готовых платформ).
• Всевозможные системы учета: воды, тепла, электроэнергии. Начинающим доступны любительские датчики напора воды, температуры, влажности, силы тока. Можно использовать и профессиональные приборы, взаимодействуя с ними по одному из промышленных протоколов. Полученные данные можно собирать локально или отправлять в облако для последующего анализа.
• Охранные системы и контролирование внештатных ситуаций. Здесь понадобится различные датчики присутствия, движения, звука, магнитные датчики Холла и другие. Естественно, не обойтись без коммуникаций и возможности быстрой передачи информации владельцу через интернет.

Каждое из этих направлений может содержать в себе десятки разных проектов. Вы можете без труда найти себе подходящий вариант в интернете или в одной из наших статей.

Проекты «Зеленой робототехники»

Юные ардуинщики, живущие в небольших городах и сельской местности, где много природы и не очень много «цивилизации», могут с успехом использовать ардуино для исследования и охраны природы, а также автоматизации сельского хозяйства. Вот некоторые из идей проектов, которые можно реализовывать своими силами на уровне прототипов и готовых решений:

• Умная теплица
• Полив растений
• Умный инкубатор
• Умный улей
• Антигрызуны
• Умный агроном
• Умный ошейник для животных
• Расширенная метеостанция
• Робот – сеяльщик
• Счетчик муравьев

Проекты с дронами: аэрофотосъемка, внесение удобрений.

Проекты Ардуино, Raspberry Pi. Робототехника

РОБОТОТЕХНИКА ДЛЯ ДОМАШНИХ УМЕЛЬЦЕВ. Роботы нам представляются чем-то огромным и сложным, но это не так. Каждому можно попробовать сделать свой вклад в роботехнику — это очень легко, если у вас есть возможность купить Arduino. Это простой одноплатный компьютер с микросхемой процессора, встроенной памятью и набором портов ввода-вывода для подключения внешних сигналов. Своеобразный «конструктор», из кубиков (модулей) которого собирают любые устройства — от простейшей тележки, движущейся по записанной в память машинки программе, до квадрокоптеров и станков-автоматов. Собственно, нечто подобное было и раньше, но конструкторам из Италии пришла в голову замечательная идея — встроить язык программирования непосредственно в память процессора. Теперь разработать программу способен любой ученик средней школы. Большое количество дополнительных модулей – шилдов расширяют возможности базовой схемы. Стандарт Arduino открыт, чертежи и программы бесплатны. Дешевый контроллер, несложный язык разработки программ — и многие тысячи самых обычных людей решили заняться созданием роботов, «умных домов», устройств автоматики. Кто-то создал интересные схемы и занялся их производством. Продажи устройств, совместимых с системой, растут с каждым днем. Есть несколько разновидностей Arduino: Arduino Uno – самая популярная модель микроконтроллера. Большинство разработок, основанных на Arduino, построенно на Arduino Uno, либо полностью с ним совместимы. Именно для этой платы создано большинство модулей расширения возможностей микроконтроллера. Достаточно установить в разъем Arduino добавочный модуль (Arduino-shield), и вы сможете управлять дополнительными реле, электродвигателями или обеспечить работу контроллера с беспроводными устройствами. Arduino Mega – для сложных проектов. Эффективная плата с расширенной памятью и большим количеством входов/выходов позволяет решить даже самые сложные задачи. Arduino Nano – модель для компактных систем. Малые габариты и пониженное энергопотребление делает эту плату незаменимой для миниатюрных конструкций с батарейным питанием.

Проекты на Arduino и их моделирование / Хабр

Многие из вас уже знакомы с таким весьма интересным и удобным в разработке “конструктором” как — Arduino. Эта статья — один из подходов к разработке и реализации проектов на Arduino.

Эта статья описывает исключительно этап моделирования схемы, проектировка устройства до сборки и программное обеспечение для этого в рамках создания проекта на Arduino.

---

Основные этапы проекта

Работа над проектом на базе Arduino, как и робота над любым другим проектом включает в себя стандартные этапы.

Основные действия можно описать следующим образом:

Этап	Описание
Идея	На этом этапе нам надо понять какие задачи будет решать наше устройство и что от него нужно.
Условия реализации	Сколько ресурсов мы готовы потратить и какая итерационная трата самого устройства нам нужна (расходники, электричество).
Элементы	Одна из сложных задач, учитывая большое разнообразие элементной базы, — выбор элементной базы. Облегчается за счет следующего этапа.
Моделирование схемы	Создание виртуальной схемы/модели, подбор элементов и нахождения ошибок на этапе моделирования.
Скетч	Создание программы, которая будет выполняться микроконтроллером. Одна из двух основных составляющих работы схемы, имеет также подпункт об использовании библиотек и алгоритма работы.
Сборка	Окончательная сборка схемы, её настройка и проверка выполнения задач.

Хочу предупредить, что для выполнения отдельных больших проектов может потребоваться поэтапная разработка. Таким образом, в случае подключения множества элементов имеет место быть последовательное подключение и проверка работы каждого элемента отдельно и вместе, в том числе совместимость и правильность работы кода для Arduino.

Чтобы n-ный раз не повторять других авторов пишущих про Arduino, далее я рассмотрю именно работу с программой Fritzing.

Больше по теме самой Arduino можно почитать тут, тут или на официальном сайте Arduino.

---

Моделирование схем

Основная проблема в создании проекта — его описание и моделирование на ранних этапах, так вот с Arduino все гораздо легче!

Любую схему можно проверить, воспользовавшись удобным редактором схем, который также может и моделировать саму программу.

Изучая этему создания проектов на Ардуино, я нашел такую программу как — Fritzing!

Удобный интерфейс бесплатной, по сути, альтернативной IDE для Arduino позволяет смоделировать схему любой сложности и с любыми элементами, которые мы бы хотели. Большинство стандартных элементов уже есть в библиотеке программы, много создано сообществом или можем создать сами, благо программа позволяет нам это сделать.

Пооконно пройдемся по программе

Окно «Добро пожаловать»

Содержит информацию об открытых ранее проектах, возможностях новых версий и изменения программы.

Окно «Макетная плата»

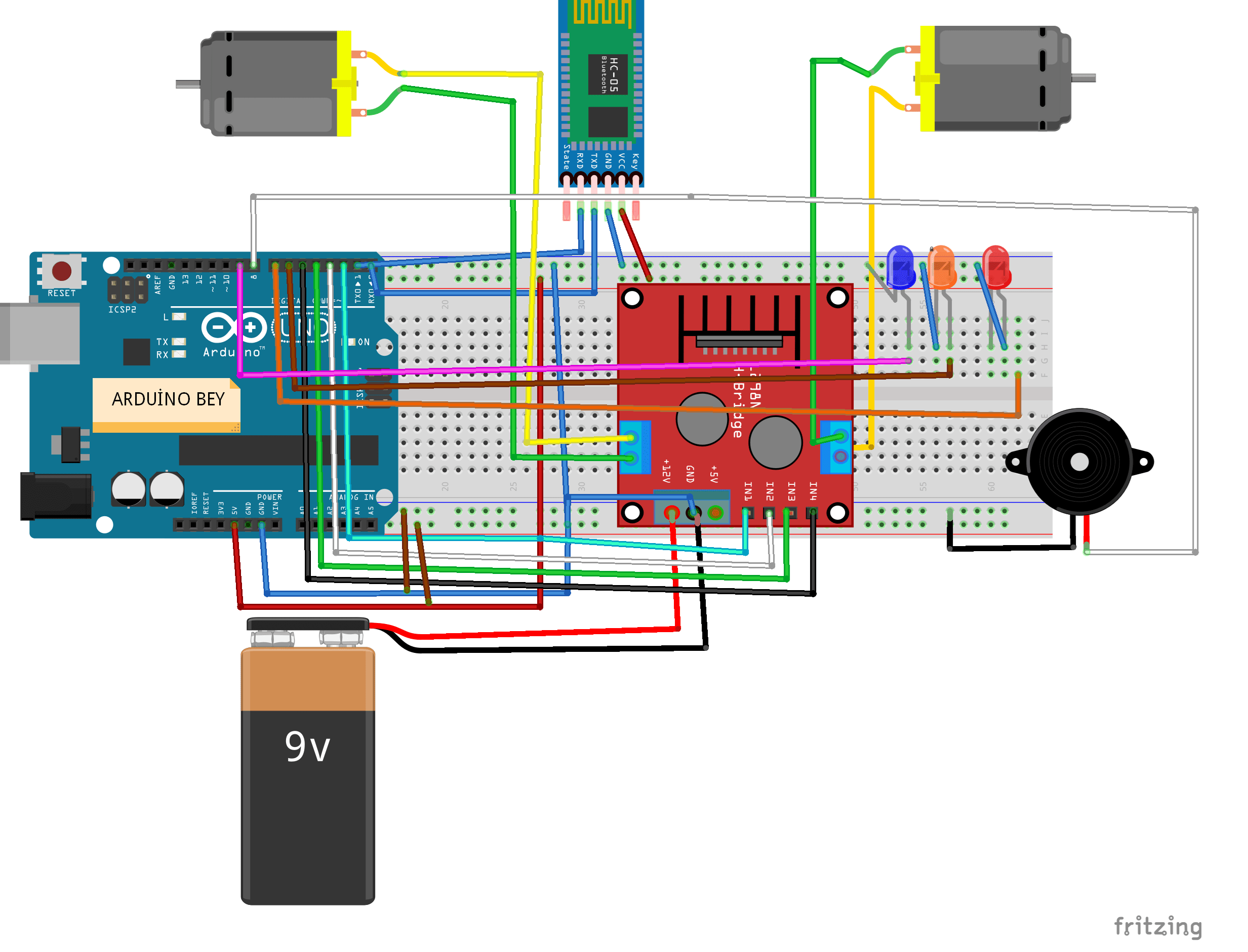

Здесь происходит основная работа, а именно сборка и разводка проводов схемы. Так, тут мы выберем (правое меню) элементы, объединим их выводы в соответствии с нужным нам алгоритмом действия и подключения, для удобствам можем поменять цвета проводов (как на схеме). Данную схему можно сохранить в виде изображения.

Экспорт Макетной платы как изображения

Окно «Принципиальная схема»

Пример завершенной автотрассировки

Окно «Печатная плата»

Тут можно создать трассировку дорожек для будущей печатной платы, сделать ее макет и получить на выходе готовый для создания макет.

Окно «Код»

В окне «Код» есть возможность написать скетч для своей платы и протестировать не выходя из программы. Просто подключаем Arduino, выбираем какая именно плата у нас, выбираем порт и загружаем скетч на плату.

Программа также может помочь в загрузке кода (скетч) в Arduino и в моделировании печатной платы (разводка дорожек, размещение элементов и т.д.).

Полезные ссылки
Примеры собраных в Fritzing схем

Схема с использыванием модуля RFID

Схема с использованием дисплея и модуля барометра

Заключение

Опробовал эту программу в обучении и создании минимальных проектов на базе Arduino и решил поделиться этой удобной и полезной, фактически, IDE для Arduino. В поисках подходящих комплексных программных решений остановился на этой из-за большого функционала программы. Итог — завершенные 7 проектов на базе Arduino!

10 интересных вещей, которые можно сделать на Arduino

Если в вашей голове множество идей, но вы не знаете, как их реализовать, то наш раздел «Проекты на Arduino» точно сможет помочь. Здесь собраны работающие модели проектов, о которых подробно рассказано в статьях данной рубрики. Поэтому если вы захотите опробовать некоторые идеи на деле, это будет серьёзным шагом к развитию собственных дальнейших проектов. Новые идеи всегда рождаются на какой-то базе. Если идеи не реализовываются, то интерес к занятию каким-то делом может полностью угаснуть. Изучайте смелые проекты других ардуинщиков, чтобы оценить реальные масштабы возможностей Ардуино. Оставляя комментарии под каждым заинтересовавшим вас проектом, вы сможете узнать все нюансы и даже узнать о том, как внести собственные изменения к будущему проекту.

Проекты Arduino для начинающих

Если посмотреть  на все проекты ардуино, информация о которых доступна в интернете, то можно их разделить на несколько основных групп:

• Начальные учебные проекты, не претендующие на какое-то важное практическое использование, но помогающие разобраться в разных аспектах платформы.
  • Мигающие светодиоды – маячок, мигалка, светофор и другие.
  • Проекты с датчиками: от простейших аналоговых до цифровых, использующих разнообразные протоколы для обмена данными.
  • Устройства регистрации и отображения информации.
  • Машины и устройства с сервоприводами и шаговыми двигателями.
  • Устройства с использованием различных беспроводных видов связи и GPS.
• Проекты для автоматизации жилья – умные дома на Arduino, а также отдельные элементы управления домашней инфраструктурой.
• Разнообразные автономные машины и роботы.
• Проекты для исследования природы и автоматизации сельского хозяйства
• Необычные и креативные – как правило, развлекательные проекты.

По каждой из этих групп можно найти множество самых разнообразных материалов в книгах и на сайтах. В этой статье мы начнем знакомство с описанием наиболее простых проектов, с которых рекомендуется стартовать начинающим.

Как создавать проект на ардуино

Проект Ардуино – это всегда сочетание электронной схемы, некоторых связанных друг с другом аппаратных и механических устройств, системы питания и программного обеспечения, управляющего всем этим хаосом. Поэтому приступая к работе, вы должны твердо понимать, что создавая устройство в одиночестве, вы должны будете стать и программистом, и электронщиком, и конструктором.

Если речь идет не об учебном проекте, то вы обязательно столкнетесь со следующими этапами реализации с такими вот задачами:

• Придумать что-то, что будет полезно и (или) интересно для окружающих. Даже самый простой проект несет какую-то пользу – как минимум, он помогает изучать новые технологии.
• Собрать схему, подключить модули друг к другу и к контроллеру.
• Написать скетч (программу) в специальной среде и загрузить ее в контроллер.
• Проверить, как все работает вместе, и исправить ошибки.
• После тестирования – готовиться к созданию готового устройства. Это означает, нужно собрать устройство в каком-то пригодном для эксплуатации корпусе, предусмотреть систему питания, связи с окружающей средой.
• Если вы собираетесь распространять созданные вами устройства, то придется также заняться дизайном, системой транспортировки, задуматься о безопасности использования необученными пользователями и обучением этих самых пользователей.
• Если ваше устройство работает, оно протестировано и обладает какими-то преимуществами перед другими решениями, то можно попытаться сделать из вашего инженерного уже бизнес-проект, попробовать привлечь инвестиции.

Каждый из этих этапов создания проекта достоин отдельной статьи. Но мы уделим главное внимание этапам сборки электронных схем (основы электроники) и программирования контроллера.

Электронные схемы

Электронные схемы обычно собираются с применением макетных плат, скрепляющих элементы друг с другом без пайки и скрутки. О том, как работают модули и схемы подключения можно узнать на нашем сайте. Обычно в описании проекта указаны способы монтажа деталей. Но для большинства популярных модулей есть уже десятки готовых схем и примеров в интернете.

Программирование

Создание и прошивка скетчей производится в специальной программе  – среде программирования.  Наиболее популярной версией такой среды является Arduino IDE. На нашем сайте вы сможете найти информацию о том, как скачать, установить и настроить эту программу.

64-клавишная матричная клавиатура для работы с Arduino

Мастер-самодельщик работает над проектом, который будет иметь встроенную клавиатуру и здесь есть проблема: как включить клавиатуру в прототип платы разработки? В проекте нельзя использовать

Читать далее

Простой регистратор данных на базе Arduino

Регистратор данных — это электронное устройство или прибор, который записывает данные в течение некоторого периода. Это устройство позволяет записывать данные с меткой о времени…

Что за Arduino

Arduino — это про­грам­ми­ру­е­мый мик­ро­кон­трол­лер. То есть это пла­та, на кото­рую мож­но запи­сать вашу про­грам­му, и эта пла­та смо­жет управ­лять дру­ги­ми шту­ка­ми: напри­мер, зажечь лам­поч­ку, издать звук, вклю­чить элек­тро­при­бор, изме­рить тем­пе­ра­ту­ру, отпра­вить СМС.

На самом базо­вом уровне Arduino про­сто отправ­ля­ет и счи­ты­ва­ет элек­три­че­ские импуль­сы. Напри­мер, мож­но под­клю­чить к нему тер­мо­метр, и Arduino смо­жет счи­тать тем­пе­ра­ту­ру в ком­на­те. А потом, в зави­си­мо­сти от про­грам­мы, отпра­вить сиг­нал на устрой­ство, кото­рое вклю­чит вентилятор.

Или мож­но под­клю­чить к Arduino дат­чик угле­кис­ло­го газа. Arduino мож­но научить счи­ты­вать пока­за­ния дат­чи­ка каж­дые пять минут и, когда уро­вень угле­кис­ло­го газа пре­вы­ша­ет нор­му, запи­щать, зами­гать лам­поч­кой или с помо­щью серии мотор­чи­ков открыть окно.

К Arduino есть мно­го плат рас­ши­ре­ния и дат­чи­ков. Сфе­ры при­ме­не­ния пла­ты почти без­гра­нич­ны: авто­ма­ти­за­ция, систе­мы без­опас­но­сти, умный дом, музы­ка, робо­то­тех­ни­ка и мно­гое дру­гое. Вот что мож­но делать на этой умной ита­льян­ской пла­те и на её рос­сий­ских и зару­беж­ных клонах.

Системный блок из акрила с подсветкой

Аваф. Рад снова вас приветствовать на сайте самоделок. Сегодня моя статья будет посвящена изготовлению корпуса для системного компьютерного блока. Делать мы его будем из листов акрила. Добавим

Читать далее

pogranecСпец / Arduino2-03-2021, 22:522

Где купить все необходимое

Мы собрали ссылки Aliexpress на стартовые наборы Arduino Starter Kit, в которых есть все самое необходимое для создания своих первых проектов.

Карманная метеостанция – температура + влажность

Из этой статьи мы узнаем, как сделать карманную метеостанцию на плате Arduino Nano. Это компактное устройство, которое можно носить с собой, и оно отображает текущую температуру и влажность на

Читать далее

Подключение микрофона к Arduino

Микрофонный датчик звука, как следует из названия, фиксирует наличие звука и измеряет его громкость. Существует большое разнообразие таких датчиков. На…

Горизонтальный плоттер для рисования

В отличии от вертикального плоттера для рисования, где достаточно две оси, у горизонтального может быть от трех и более. У плоттера, рассматриваемого в этой статье, их четыре. Данный плоттер обладает

Читать далее

Мгновенная кнопка выхода из Zoom

В связи с пандемией многие организации и учебные заведения перешли на он-лайн обучения и конференции. Но вместе с он-лайн встречами выросло и число забавных случаев с этим связанных. То американский

Читать далее

7-сегментные светодиодные часы на базе Atmega328

В этой статье мастер-самодельщик с ником Hobby Home Electronics предоставит нам полную инструкцию по сборке часов на базе микроконтроллера Atmega328AU и адресных светодиодов WS2812. Конечно такие

Читать далее

Фортепианная лестница на Arduino

Всегда приятно видеть, как Arduino используется в творческих, музыкальных направлениях, а пианино-лестница является отличным примером музыкального творчества. Принцип работы невероятно…

Кнопка физического отключения звука Zoom Meetings

В статье “OneBox – устройство для управления программами видеоконференций (Google Meet, Teams, Zoom)” было рассмотрено устройство для физического управления различными программам для проведения

Читать далее

Танчик с камерой и Wi-FI управление

Рад приветствовать всех любителей самоделок. Сегодня моя инструкция посвящена танчику с управлением через Wi-Fi и камерой на борту. Вкратце расскажу о основных особенностях. Я буду использовать

Читать далее

( 1 оценка, среднее 5 из 5 )

TinkerCad создание схем и Arduino проектов.

Кто занимается 3D печатью и 3D моделированием наверняка слышал про сервис TinkerCad, который позволяет делать 3D модели и сборочные модели прямо в браузере без установки дополнительного программного обеспечения. Но мало кто знает, что данный сервис позволяет собирать электрические схемы и программировать Arduino UNO. В данной статье рассмотрим, как зарегистрироваться в Tinkercad Circuits Arduino и соберём первую схему.

Что такое Tinkercad Circuits Arduino?

Тинкеркад (Tinkercad Circuits Arduino) – Это бесплатный эмулятор Arduino, который позволяет собирать электрические цепи и программировать Ардуино и проверить работоспособность, смоделировав процесс. Что достаточно удобно для начинающих изучать Ардуино и робототехнику. Чтобы начать работы достаточно зарегистрироваться в Tinkercad.

Возможности симулятора Tinkercad для разработчика Arduino

• Онлайн платформа, для работы не нужно ничего кроме браузера и устойчивого интернета.
• Удобный графический редактор для визуального построения электронных схем.
• Предустановленный набор моделей большинства популярных электронных компонентов, отсортированный по типам компонентов.
• Симулятор электронных схем, с помощью которого можно подключить созданное виртуальное устройство к виртуальному источнику питания и проследить, как оно будет работать.
• Симуляторы датчиков и инструментов внешнего воздействия. Вы можете менять показания датчиков, следя за тем, как на них реагирует система.
• Встроенный редактор Arduino с монитором порта и возможностью пошаговой отладки.
• Готовые для развертывания проекты Arduino со схемами и кодом.
• Визуальный редактор кода Arduino.
• Возможность интеграции с остальной функциональностью Tinkercad и быстрого создания для вашего устройства корпуса и других конструктивных элементов – отрисованная модель может быть сразу же сброшена на 3D-принтер.
• Встроенные учебники и огромное сообщество с коллекцией готовых проектов

Как зарегистрироваться в Tinkercad?

Для того, чтобы зарегистрироваться в Tinkercad Circuits Arduino необходимо найти в поисковой системе слова «Тинкеркад». Зайти на сайт с доменным именемtinkercad.com.

Для регистрации необходимо нажать на кнопку «Присоединиться». Зарегистрироваться можно по E-mail или войти с помощью учтённой записи Apple, Google.

Для того, чтобы войти с помощью учтённой записи Apple или Google, у вас должна быть создана учетная запись в данном сервисе, а также вы должны быть авторизованы в данном браузере.

Для входа с помощью учтённой записи Google достаточно нажать на кнопку «Вход с помощью учетной записи Google». После чего подтвердить то, что вы размещаете использовать учетную запись Google для входа на сайт. Поздравляю, вы можете пользоваться сервисом Tinkercad.

Как создавать схемы в Tinkercad Circuits Arduino?

Так как ТинкерКад изначально позиционирует себя как сервис 3D моделирования, при входе в личный кабинет вы попадаете в раздел 3Д моделирования. Для того, чтобы перейти в раздел создания электрических цепей нажмите на кнопку «Circuits».

Чтобы создать свою цепь нужно нажать на кнопку «Создать цепь», откроется рабочее поле. Сверху располагается небольшое меню. А в правой колонке находиться «Панель компонентов», которые можно использовать при сборке электрической цепи. Для того, чтобы начать собирать цепь, достаточно вытащить необходимый элемент на рабочее поле и соединить его проводниками.

Программирование Arduino в Tinkercad.

После добавления Arduino на рабочий стол, у вас появляется возможность работы с кодом. Программировать Arduino можно с помощью блоков на языке Scratch или кодом.

При нажатии кнопки «Начать моделирование», увидим мигание светодиода на плате Arduino. Мигать светодиод заставляет тестовая программа, которая создается автоматически при добавлении Ардуино на рабочее поле.

Давайте подключим внешний светодиод. Для этого установим светодиод и резистор на макетную плату. Подключим все по схеме. Встроенный светодиод подключен к 13 ножке Arduino. Подключим внешний светодиод к той же ножке и увидим синхронное мигание встроенного и внешнего светодиода.

Защита от ошибок новичка в Tinkercad Circuits Arduino.

При написании неправильного кода к серьёзным последствиям это не приведет, если конечно вы не делаете большой проект и ошибки сделаны уже на стадии внедрения. А так как данная статья рассчитана на новичка. Скорее всего, у вас не возникнет такая ситуация. К чему это я, к тому что при сборке электрических схем, в отличии от кода, ошибки могут привести к нежелательным последствиям:

• Может перегореть светодиод или другой элемент схемы. Если у вас в этот момент будет подключена Arduino, то может сгореть не только элемент, но и пин Ардуины, к которому был подключен элемент схемы. А также может и привести к выводу из строя платы Arduino.

• Если вы не правильно подберете резистор, в таком случае все будет работать, но по истечению небольшого времени начнут выходить из строя элементы, на которых ток будет превышен.

Из примеров видим, что Tinkercad Circuits Arduino показывает уведомления если вы делаете что то не так. Это уберегает ваше оборудование, а также позволяет собирать схемы, если у вас нет в наличии Arduino и необходимых элементов.

Примеры реализации проектов на Arduino.

Для новичков подготовлены несколько готовых схем использования Arduino. Достаточно выбрать схему и вытащить на рабочее поле и начать моделирование.

Часть примеров реализовано с использованием блочного программирования, а вторая часть написана кодом, что позволяет расширить кругозор любого пользователя.

В следующем уроке начнем программировать Arduino в Tinkercad Circuits. Не забудь поделиться статьей с друзьями в соц. сетях. А также подписаться на наш канал на YouTube, вступить в группу Вконтакте, в группу на Facebook.

Спасибо за внимание!

Технологии начинаются с простого!

Фотографии к статье

Arduino проекты для дачи. Интересные бизнес-идеи на базе Arduino. Придай своим волосам больше возможностей

Arduino/Genuino UNO — это флагманская плата для разработки собственных проектов, построения простых систем автоматики и робототехники на базе микроконтроллера ATmega328 с бесплатным программным обеспечением и открытой архитектурой. Arduino UNO R3 является сегодня самой популярной платформой для начинающих изобретателей, любителей мастерить своими руками, студентов и школьников.

Arduino UNO: распиновка платы

Что такое Arduino UNO Ch440 мы уже рассказывали, поэтому перейдем сразу к характеристикам и описанию платы Ардуино УНО. Распиновка и принципиальная схема платформы представлена на фото далее. Как мы уже говорили, вся линейка плат имеет полностью открытую архитектуру системы, что позволяет любому стороннему производителю копировать и модернизировать платы Arduino Genuino UNO.

Arduino UNO распиновка платы на русском, ICSP

UNO является лучшим вариантом для знакомства с микроконтроллерами. Плата имеет удобный размер и все необходимое для начала работы: 14 цифровых входов/выходов (6 портов могут работать в режиме ШИМ), 6 аналоговых входов для датчиков, разъем USB для программирования и разъем питания Arduino UNO от блока питания или кроны. Но главное — это огромное множество уроков и инструкций в Интернете.

Характеристики платы Arduino UNO

• Микроконтроллер: ATmega328
• Тактовая частота: 16 МГц
• Напряжение логических уровней: 5 В
• Входное напряжение питания: 7–12 В
• Портов ввода-вывода общего назначения: 20
• Максимальный ток с порта ввода-вывода: 40 мА
• Максимальный выходной ток порта 3.3 В: 50 мА
• Максимальный выходной ток порта 5 В: 800 мА
• Портов с поддержкой ШИМ: 6
• Портов, подключённых к АЦП: 6
• Разрядность АЦП: 10 бит
• Flash-память: 32 КБ
• EEPROM-память: 1 КБ
• Оперативная память: 2 КБ
• Габариты: 69×53 мм

Arduino UNO: схема электрическая

Arduino UNO: порты ввода вывода, питание

Рабочее напряжение — 5 В при подключении через USB с любых устройств (компьютер, ноутбук, зарядка от смартфона и т.д.). При одновременном подключении внешнего адаптера (аккумулятора, кроны, блока питания), питание автоматически переключается, но плату можно по-прежнему программировать через компьютер. Рекомендуемое питание Arduino Uno от батареек или аккумулятора от 7 до 12 В.

Arduino UNO: питание от внешнего источника

5V – на пин Ардуино подает 5В, его можно использовать для питания устройств
3.3V – на пин подается напряжение 3.3В от внутреннего стабилизатора
GND – вывод земли
VIN – пин для подачи внешнего напряжения
IREF – пин для информирования о рабочем напряжении платы

Можно питание на микроконтроллер подать через порт VIN с помощью проводов. «Плюс» от внешнего источника подается на порт VIN, а «Минус» на GND (заземление). Подача внешнего напряжения 5 Вольт на пин 5V не допустимо, так как питание Genuino Arduino Uno обходит стороной стабилизатор, что может привести к поломке. Все цифровые порты на плате выдают стабилизированное напряжение в 5 Вольт.

Arduino UNO: прошивка, память

Программирование платы происходит в бесплатной среде Arduino IDE на русском , которую можно скачать на официальном сайте. Для подключения устройств и модулей используются коннекторы («папа-папа» и «папа-мама»), которые подключаются к портам Ардуино. Чтобы начать работать с платформой, перейдите в раздел Arduino uno r3 «Уроки для начинающих » , где представлены подробные инструкции с примерами.

Плата поддерживает три типа памяти:

Flash – память объемом 32 кБ, используется для хранения программы. Когда контроллер прошивается скетчем через USB, он записывается именно во Flash – память. Чтобы очистить память Arduino UNO следует загрузить пустой скетч.

SRAM память — это оперативная память Ардуино объемом 2 кБ. Здесь хранятся переменные и объекты, создаваемые в скетче. SRAM память энерго-зависимая, при отключении источника питания от платы, все данные удалятся.

EEPROM — это энергонезависимая память объемом 1кБ. Сюда можно записывать данные, которые при выключении питания не исчезнут. Минус EEPROM в ограничении циклов перезаписи — 100 000 раз по утверждениям производителя.

Описание Ардуино УНО на русском

Рекомендуем вам ознакомиться с другими платами из линейки Arduino-Genuino, например, аналог самой популярной платы UNO — RobotDyn UNO R3 от китайского производителя. Плата по своим характеристикам ничем не уступает официальному производителю, но при этом имеет более демократичную цену и ряд преимуществ. Таких как, более удобный USB-разъем и большее количество аналоговых входов.

Все об ардуино и электронике!

Arduino — торговая марка аппаратно-программных средств для построения простых систем автоматики и робототехники , ориентированная на непрофессиональных пользователей. Программная часть состоит из бесплатной программной оболочки (IDE) для написания программ, их компиляции и программирования аппаратуры. Аппаратная часть представляет собой набор смонтированных печатных плат , продающихся как официальным производителем, так и сторонними производителями. Полностью открытая архитектура системы позволяет свободно копировать или дополнять линейку продукции Arduino.

Название платформы происходит от названия одноимённой рюмочной в Иврее , часто посещавшейся учредителями проекта, а название это в свою очередь было дано в честь короля Италии Ардуина Иврейского .

Arduino может использоваться как для создания автономных объектов автоматики, так и подключаться к программному обеспечению на компьютере через стандартные проводные и беспроводные интерфейсы

В данном материале будет предоставлен пример как использовать несколько датчиков температуры 18b20 + добавлять нужное количество и производить удаленный мониторинг по средствам платы esp8266 nodemcu и приложения blynk. Данный материал будет полезен если нужно снимать удаленно несколько показаний температуры для мониторинга.

Хотите поиграть в видеоигры из детства? Танчики, Контра, Чип и Дэйл, Черепашки Ниндзя… Все эти игры ждут вас! Из данного руководства вы узнаете как просто и быстро собрать и настроить ретро-консоль на базе микрокомпьютера Raspberry Pi и сборки эмуляторов RetroPie.

Интерактивная снежинка соответствующей формы, созданная Ардуино Нано. Используя 17 независимых каналов PWM и сенсорный датчик для включения и эффектов.

Снежинка состоит из 30 светодиодов, сгруппированных в 17 независимых сегментов, которые могут управляться отдельно микроконтроллером Arduino Nano. Каждый блок управляется отдельным пином PWM, и регулирует яркость каждого блока светодиодов и эффекты отдельно.

Данная статья будет полноценной инструкцией для сборки машинки робота на базе кит комплекта 2wd robot на основе вай-фай платы esp8266 и мотор шилда под неё .

Так же в конце будет прошивка под эту плату и настройка приложения для управления нашим роботом через смартфон по средствам вай-фай сети.

Вначале статьи будет изложена теория, ближе к ее середине будет рассмотрена практика, максимально кратко так же расскажем об инструменте, о химии, которая необходима в пайке, о дополнительных инструментах. Для того, чтобы получить действительно качественную пайку, Вам все эти вопросы следует хорошо изучить, где-то узнавать подробности, но мы постараемся объяснить все максимально доступно «на пальцах», так что после прочтения вы гарантированно сможете выполнить поставленные задачи.

На просторах интернета в последнее время стали очень популярны часы на базе ESP8266 Nodemcu и пиксельных матрицах max7219 . Все из за того что данные часы очень просты в сборке, имеют широкий функционал и возможности с обновлением времени, получением различных данных с интернета и вывод на бегущую строку всех этих данных.

Популярная глушилка спаммер на базе платы ESP8266 (nodemcu \WEMOS) получила вторую версию прошивки c исправлением ошибок, улучшением интерфейса и добавлением более широкого функционала. Все это собрал до кучи и решил написать пост. Так же добавил подробный ворклог с упрощенной прошивкой через FLASHER (прошивка в 3 клика)

WIFI часы с метеостанцией на ESP8266 и матричном индикаторе на MAX7219

Очень интересный и простой проект часов с веб интерфейсом на базе платы ESP8266 nodemcu и дисплея MAX7219 . Наверное лучший вариант часов и спаренной погодной станции которая получает данные с интернета!

Дополнительные поля

test 1:

Этот проект сделан на плате WIFI ESP8266 и заточен на управление и мониторинг через приложение BLYNK на вашем смартфоне. Так же в проект можно добавить IP-камеру (или использовать старый смартфон с камерой в виде сервера) для мониторинга в реальном времени через IP Webcam Pro через виджет в приложении BLYNK .Для подачи корма используется шаговый двигатель NEMA17 c шагом в 1.8 градуса — 200 шагов на полный оборот. Двигатель вращает шнек в сантехническомпереходнике, в который из бункера попадает корм.

Давайте начнем с тех возможностей, которые откроются перед вами, если вы обеспечите беспроводной обмен данными между двумя платами Arduino:

• Удаленное снятие показаний с датчиков температуры, давления, систем сигнализации на основе пироэлектрических датчиков движения и т.п.
• Беспроводное управление и мониторинг состояния роботов на расстоянии от 50 2000 футов.
• Беспроводное управление и мониторинг помещений в соседних домах.
• И т.д. и т.п. В общем, практически все, что требует беспроводных систем управления и мониторинга…

Сегодня речи пойдет про светофор на на DigiSpark и адресных светодиодах WS2812 . Это вторая версия светофора . Про первую я рассказывал вот тут . Первая версия получилась достаточно удобная и состояла из меньшего количество деталей. Почему я решил сделать вторую версию? Дело в том, что бокс под батарейки которые, я использовал в первой версии светофора на Arduino , очень подорожал. Некоторые продавцы продают его за 5 долларов на . Дороже всей остальной электроники. Поэтому я решил поменять бокс на более дешевый. А раз пришлось переделывать корпус. Принял решение изменить и размер самого светофора и сделать его больше первой версии. Также в ножку светофора добавил металлический стержень для увеличения жесткости.

Часы-будильник на Arduino. Корпус сделан из конструктора LEGO. LEGO Arduino

Пришел у меня 5 летний ребенок из садика и сказал, что ему задали сделать проект умные устройства в доме. Корпус можно сделать из любого подручного конструктора. Можно сделать из LEGO конструктора. Немного поразмыслив решили мы с сыном сделать часы-будильник на Digispark и 7 сегментном индикаторе на TM1637 с часами реального времени DS3231 .

Новые Arduino проекты и Проекты сделанные на ЧПУ станке

Вот и закончилось лета. И времени на разработку проектов на Arduino становиться больше. И сегодня я планирую рассказать о своих новых проектах которые я делаю на Ардуино и своем самодельном ЧПУ станке . Проекты еще в стадии разработки и не имеют конечного готового вида. Но все же я решил рассказать о них, чтобы услышит сторонне мнение.

Светофор на Digispark и адресных светодиодах WS2812 — Ардуино светофор

В предыдущей статье: «» я уже рассказывал про разработку светофора и о том что у меня не получилось сделать его полностью функциональным и работоспособным. Спустя пару недель я доработал его и теперь готов представить самодельный светофор на Ардуино и адресных светодиодах WS2812 .

Все заготовки для корпуса выпилил на своем самодельном ЧПУ станке .

Неудачные проекты Arduino светильников и светофора

Любая разработка приводит к неудачным и промежуточным моделям. Которые не удовлетворяют всем потребностям и ожиданием.

Arduino – аппаратная вычислительная платформа, которая используется для проектирования и создания электронных устройств различного уровня сложности.

В основе этого электронного конструктора лежит аппаратная платформа для ввода и вывода, которая программируется на языке Processing/Wiring , созданном на базе C++. Из каких компонентов состоит Arduino, что можно сделать с его помощью и как научиться обращаться с этим умным чипом?

Arduino – один из наиболее распространенных миниатюрных контроллеров с набором входов и выходов, который работает по предварительно написанной программе. Этот универсальный контроллер очень удобен для создания прототипов электронных устройств, что делает его популярным не только среди студентов и любителей со всего мира, но и среди продвинутых проектировщиков и изобретателей.

Arduino подкупает своей универсальностью. Используя специальные расширяющие платы, этот контроллер может взаимодействовать с другими девайсами посредством Bluetooth, Wi-Fi, GPRS, осуществлять и принимать телефонные звонки и СМС.

Контроллер является не простой микросхемой, а платой, где реализована готовая схема питания и интерфейсы для присоединения к ПК, входные и выходные разъемы.

Благодаря широкому ассортименту библиотек протоколов, имеется возможность организовать взаимодействие Arduino с сенсорами и сервоприводами, используемыми в современной робототехнике.

А открытая архитектура дает возможность настраивать Arduino под любые цели. А благодаря упрощенному языку программирования, освоить работу с контроллером будет легко даже новичкам. Особенно удобно работать с Ардуино благодаря платформе, которая дает практически мгновенный отклик на запрограммированные команды.

Что можно сделать с Arduino? Практически любую оригинальную идею программист, дизайнер или инженер может превратить в рабочий прототип – достаточно лишь приобрести контроллер и дополнительные радиодетали. Также энтузиастов программирования и схемотехники подкупает невысокая стоимость Arduino, которая делает контроллер доступным для широких масс.

Проекты на Arduino: что можно сделать

Рассмотрим несколько оригинальных идей, которые можно реализовать на Arduino. Помимо самой схемы, вам могут понадобиться дополнительные детали, которые выгоднее всего закупать на AliExpress.

Регулятор температуры в доме

Реализовать такой проект можно с использованием нескольких плат Arduino Nano и одной Arduino Uno/Mega, которая будет выступать в роли базы. Связь между модулями можно реализовать с помощью NRF24L01 – модуля радиосвязи, который дает возможность объединять до 6 плат.

В одном корпусе необходимо собрать Arduino Nano, соединенные с датчиками влажности и температуры DHT22, а также модулем NRF24L01. Источником питания может выступать обычная батарейка. Несколько таких устройств необходимо разместить по всем помещениям в доме.

Показатели с Arduino Nano будут передаваться на базу, в роли которой выступает Arduino Mega или Uno. К ней также необходимо присоединить приемник сигнала NRF24L01, источник питания и дисплей LCD для отображения текстовой информации. Располагать «базу» необходимо в непосредственной близости от системы отопления. Принимая и обрабатывая поступающие данные о влажности и температуре, база будет передавать системе отопления команды и повышении или понижении температуры.

ЧПУ-станок

Эта идея является одной из самых сложных в реализации. С помощью Arduino Mega вы сможете реализовать не только ЧПУ-станок, но и 3D принтер. Помимо самой платы, вам необходимы будут драйверы двигателей L298N, а также сами двигатели. Остальная часть работы – это рама и разработка программного кода.

Smart-теплица

Все владельцы огорода или приусадебного участка знают, как много внимания требует к себе теплица и выращиваемая в ней рассада. Необходимо постоянно контролировать влажность почвы, вовремя открывать и закрывать двери и т. д. С помощью Arduino все эти рутинные процессы могут быть автоматизированы.

Используя всего одну плату Arduino Mega и контроллер DHT22, вы сможете фиксировать и выводить на экран информацию о температуре в теплице, а также передавать команды на запуск полива, управление моторами для открытия и закрытия дверей.

Роботы

Роботы – лучшая игрушка не только для детей, но и для взрослых, особенно, когда имеется возможность ими управлять. Используя Arduino и различные подручные материалы, вы сможете сделать робота в любой конфигурации: от наиболее примитивных до сложных моделей.

Например, с помощью ультразвукового дальномера HC-SR04 ваш робот сможет фиксировать расстояние до препятствий и огибать их при движении. Применив драйвер двигателей L293D, вы получите в свое распоряжение 3 сервопривода и 4 двигателя. С помощью модуля HC-06 у вас появится возможность управлять своим детищем по Bluetooth через смартфон.

Конечно, на этом список проектов на Arduino, что можно сделать своими руками, не исчерпывается – возможности здесь ограничены только вашей фантазией и навыками.

Увлечение платформой Arduino привело меня к устройствам, работающим по шине I2C (сокращение от английских слов Inter-Integrated Circuit) также называемые как «Two-Wire» устройства. Выпускается большое количество микросхем, аппаратно поддерживающих I2C шину. Это и всевозможные датчики, часы реального времени, память, расширители портов и много чего другого. В статье ниже представлена модернизация проекта сканера устройств с шиной I2C на базе Arduino, который описан на странице http://playground.arduino.cc/Main/I2cScanner и пример практической работы с автономным от компьютера прототипом устройства.

Управляющая программа, способы дистанционного управления (bluetooth или APC220), все остаётся прежним.

В статью добавлены схемы и программные коды для переноса проекта на распространенные палаты управления моторами ( и )

Читать

Автоматический полив растений

Пару лет назад увлёкся разведением разных экзотических растений. Благо, подоконники (почти полметра на полтора) позволяют поставить довольно много горшков. Но в прошлом году, как может помнят москивичи, жара была неслабая. Так как работаю я в офисе, то удавалось поливать только утром и вечером. И этого явно было маловато.

Плюс ещё отъезды на дачу на выходные… А один только полметровый куст эвкалипта способен за два дня и ночь испарить 2-3л воды и успеть завянуть.

Фитильная система не понравилась тем, что она нерегулируема и жрёт место на окне. Которого и так мало. Лейки-пипетки типа plant genie не подошли по причине того, что даже познав дао втыкания их в горшок(не так воткнул — или не капает или вытекает за пару часов), их надо или так много, что не хватает площади горшка или горшок небольшой и просто переворачивается. Ну и на заявленные две недели этих 0.22л тоже не особо хватает.

Удивительные и захватывающие проекты Arduino для начинающих

Вы хотите окунуться в мир Arduino и посмотреть, что можно делать с этой технологией? Ниже представлены проекты для начинающих, идеально подходящие для низкого уровня программирования. Эти проекты должны дать вам общее представление о потенциале Arduino, и, возможно, вы найдете вдохновение, чтобы узнать больше об этой универсальной платформе.

Arduino — это аппаратное обеспечение с открытым исходным кодом, поэтому каждый, обладающий достаточными знаниями, может создавать свои собственные платы.Также существует множество наборов для начинающих, которые включают плату Arduino и основные компоненты, такие как датчики, макетную плату, реле, контроллеры, светодиоды, перемычки и двигатели. Все проекты, упомянутые ниже, используют только самые основные компоненты Arduino.

Список проектов Arduino для начинающих

# 1: The Knight Rider

Knight Rider — это просто несколько светодиодных индикаторов, мигающих один за другим. Это один из самых простых проектов Arduino, который вы можете найти. Перед тем, как начать, подготовьте следующие компоненты:

• 10 светодиодных индикаторов
• Плата Arduino
• 10 резисторов 200 Ом или 220 Ом
• Макетная плата

В этом проекте вы научитесь использовать светодиоды для контуров, которые помогут вам продолжить к более сложным проектам.Начните с соединения всего вместе.

Всегда используйте резистор, иначе вы можете повредить плату Arduino и светодиоды. Несмотря на то, что все может работать без резистора, не стоит рисковать своей платформой.

Возьмите отрицательную ножку светодиода и вставьте ее в отрицательную полосу макета. Возьмите положительную ногу и вставьте положительную пластину доски. Подключите резисторы к светодиоду и к плате с помощью перемычки. Проделайте то же самое с другими светодиодами.

Теперь все, что вам нужно сделать, это загрузить программу.После того, как все будет сделано, Knight Rider должен заработать. Вы можете изменить его скорость и добавить больше светодиодов.

# 2: Датчик движения PIR

Датчик движения PIR — это датчик движения, поэтому каждый раз, когда что-то движется, он устанавливает высокий уровень. С помощью этого проекта вы можете контролировать состояние High и чувствительность PIR. В ходе этого проекта вы узнаете, как использовать светодиоды и пьезозуммер и как они могут обнаруживать движение. Ниже приведены компоненты, которые вам понадобятся:

Первое, что вам нужно сделать, это правильно настроить все соединения.Вам потребуется взять 5 перемычек и все подключить. Имейте в виду, что вам следует брать штекеры-розетки.

Теперь загрузите программу на свой Arduino. Установите частоту 3000 Гц. Когда все будет сделано, вы услышите звук (как мигание при работе со светодиодами), когда ваш PIR обнаружит движение. Вы можете изменить время задержки, чтобы изменить время звукового сигнала.

# 3: Ультразвуковой датчик расстояния

В этом проекте вы будете использовать популярный ультразвуковой датчик HC-SR04, чтобы позволить вашему роботу избегать препятствий и двигаться в разных направлениях.Когда вы закончите, у вас будет устройство, которое определит расстояние и отобразит на экране.

Вот что вам понадобится для этого проекта:

• Плата Arduino Uno
• HC-SR04 ультразвуковой датчик
• ЖК-дисплей с преобразователем I2C
• Перемычки

Начните с выполнения всех соединений с помощью перемычек. На этом этапе вам не следует добавлять ЖК-дисплей. Теперь возьмите ЖК-дисплей и подключите его соответственно. После этого скачайте библиотеку с помощью Arduino IDE.Просто откройте Sketch — Include Library — Manage Libraries — LCD I2C. И вы сделали! Это очень быстрый проект, который дает вам навыки, необходимые для создания сложных роботов.

Чтобы все было проще, рекомендуется взять ЖК-дисплей с преобразователем I2C, поэтому вам понадобится всего 4 кабеля для его подключения к плате Arduino. Петля подгонки будет настройкой светодиодов, а вторая — для управления освещением. Вы можете изменить его чувствительность, изменив значение в коде.

# 4: Arduino Decibel Meter

Целью проекта является создание измерителя громкости Arduino с использованием светодиодов и микрофона.Вот что вам понадобится:

• Микрофон Arduino
• 10 светодиодов
• 10 резисторов 200-220 Ом
• Перемычки
• Макетная плата

Вы можете использовать любой микрофон, совместимый с вашей платой Arduino, который имеет аналоговый выход . Более того, окончательный результат выглядит лучше всего, если вы возьмете 5 зеленых, 3 желтых и 2 красных цвета светодиода.

Все, что вам нужно сделать, это подключить все с помощью платы Arduino. Убедитесь, что светодиоды и резисторы подключены правильно.Возьмите кабели «папа-папа». Затем подключите модуль микрофона к макетной плате, и все готово.

---

• Mcp2515 Arduino Project: Использование сети контроллеров (CAN) с Arduino

  В этом руководстве предполагается, что пользователь имеет опыт добавления светодиодов, потенциометров и датчиков на платформу Arduino, использовал SPI и…

• Alegoo Super Обзоры проектов Starter Kit и UNO R3 — Gift Guide

  Обретение прочной основы в области электроники и программирования начинается с понимания основ, работы и расширения базы знаний с помощью практического опыта.…

• Сенсорный экран Arduino Project

  Сенсорный TFT ЖК-дисплей AZ-Delivery 2,4 дюйма имеет разрешение 320×240 пикселей и 16-битный цвет. У него есть сенсорные возможности, встроенная SD-карта…

• Узнайте, как использовать мультиметр, как Pro

  Как только вы начнете разрабатывать свои собственные проекты, используя макет или полосу, схемы станут более сложными, и вы, вероятно,…

• Nokia 5110 Arduino Project от начала до героя

  Микросхема драйвера Philips PCD8544 подключена к переработанному экрану очень популярного телефона Nokia 5110.Поскольку экраны…

• Проекты Arduino для ЖК-дисплеев — Использование 3-х различных типов ЖК-дисплеев

  IDE Arduino поддерживает окно последовательного монитора, которое очень удобно для печати значений при отладке небольшого проекта…

• Charlieplexing LEDs with the Плата Arduino

  Добавление светодиодов в проект скоро потребует ценных контактов. Что, если бы вы могли управлять рядом из 12 светодиодов, чтобы показать…

• Связь Arduino с nrf24L01

  В какой-то момент большинство владельцев Arduino решат, что их следующий проект требует связи между двумя их платами микроконтроллеров.Вы можете…

• Обзор комплекта Grove Beginner для Arduino

  Всем, кто интересуется разработкой электронного оборудования и увлечением IoT, рекомендуется начать с проектов Arduino. Это потому, что в среднем…

• Практическое введение: управление светодиодами с помощью Arduino

  Светодиодные ленты сегодня являются одними из самых популярных источников света в мире. От модификации автомобилей, дизайна интерьера до косплея — это…

• 21 DIY-проекты Интернета вещей, которые необходимо воспроизвести сейчас

  В настоящее время в мире используется около 30 миллиардов устройств Интернета вещей, чтобы построить более взаимосвязанный мир, в котором обмен информацией и автоматизация…

• 25 полезных щитов для Arduino для улучшения ваших проектов

  Перед тем, как углубиться в определение наиболее полезного щита для Arduino, как подчеркивается в теме, будет правильным предоставить…

• Ubuntu против Linux Mint: все, что вам нужно знать перед тем, как создавать a Choice

  По мере того, как идут дистрибутивы Linux, Ubuntu и Linux Mint являются одними из наиболее популярных вариантов среди тех, кто заинтересован в использовании…

• Самые популярные инструменты с открытым исходным кодом для домашней автоматизации

  Ожидается, что взаимосвязанный мир изменит образ жизни каждый отраслевые функции и начало отрасли 4.0, и это включает в себя домашние хозяйства.…

• Arduino Knight Rider Project

  Knight Rider — один из идеальных проектов Arduino для начинающих. Что такое Knight Rider? Это набор светодиодов, который…

---

# 5: Асинхронные светодиоды мигают

Это очень простой проект, чтобы научить вас основам мигания светодиодов, построенных с помощью асинхронного набора. Вам необходимо взять:

• Плата Arduino
• 6 светодиодов любого цвета
• 6 резисторов 200 Ом
• Перемычки

Как видите, в этом проекте используются самые базовые элементы Arduino.Самая важная часть — это аппаратная часть. Всегда подключайте более длинную ножку светодиода к положительному выводу, а более короткую — к отрицательному. Подключите более длинную ножку к резисторам, а более короткую — к макетной плате. При работе со светодиодами всегда используйте резисторы.

# 6: Arduino DC Motor Control

Существует множество дорогих моделей транзисторов для Arduino, но новичкам они не нужны. В этом проекте вам понадобится дешевый и простой транзистор для управления двигателем. Это простой способ построить функциональный Н-мост.Вам потребуется:

• Плата Arduino Uno
• Транзистор BC547
• Резистор 47 кОм
• Двигатель
• Макетная плата
• Перемычки

Начните с проводов и убедитесь, что все правильно подключено. Вам не обязательно использовать этот транзистор, почти любой другой подойдет. Просто убедитесь, что его ток и напряжение достаточны для вашего двигателя.

Вы можете использовать разные резисторы, но резистор 47 кОм очень дешев и отлично справляется со своей задачей.Есть способы рассчитать номиналы резисторов с помощью мультиметра, но для новичка это может быть слишком сложно, поэтому рекомендуется использовать этот резистор.

# 7: Детектор дождя

Детектор дождя — один из самых полезных проектов Arduino для начинающих. Детектор издаст звуковой сигнал, чтобы вы знали, что начался дождь. Для этого проекта вам понадобятся:

• Плата Arduino
• Датчик дождя
• Зуммер
• Перемычки

По сути, датчик дождя представляет собой простую печатную плату, которая открывает следы, когда капли дождя замыкают цепь.Специальная схема подает сигнал на цифровой выходной контакт, который вы можете слышать. Также имеется вывод аналогового выхода, который можно использовать для считывания значений с датчика.

У вас есть полный контроль над порогом для цифрового выхода с помощью потенциометра на вашей плате. Используйте красные светодиодные индикаторы, чтобы сообщить вам, что дождь обнаружен, и вам следует прикоснуться к датчику рукой или немного сжать его, чтобы увидеть свет. Кожное сопротивление велико, и свет будет ярким.

Вы можете сделать датчик дождя полезным, поместив его снаружи и оставив другие части внутри, чтобы защитить их от дождя.Когда начнется дождь, вы услышите звуковой сигнал.

# 8: RGB-светодиод Arduino

RGB-светодиоды — это светодиод, содержащий 3 светодиода: красный, зеленый и синий. RGB может светиться миллионами цветов и так же прост в использовании, как и обычный светодиод. А светодиоды идеально подходят для новичков, потому что они очень доступны, просты в использовании и с ними можно создавать тысячи проектов Arduino. Но это один из самых интересных типов светодиодов, который отличается от других светодиодов. Для этого проекта вам понадобятся:

• RGB LED
• 3 x 200 — резистор 220 Ом
• Макетная плата
• Перемычки

Просто соедините все вместе, и готово!

Чтобы светодиодный свет светился ярче, вы можете использовать пенопласт, который поставляется в коробках для защиты отправленных предметов.Просто сделайте несколько отверстий для светодиода, и пена начнет менять свой цвет.

# 9: Шаговый двигатель

Шаговый двигатель — это точный двигатель, который можно вращать на один шаг за раз. Вы можете найти их в робототехнике, 3D-принтерах и станках с ЧПУ. Некоторые из них могут быть очень дорогими, и новичку они вам не понадобятся. Для этого проекта возьмите самый дешевый шаговый двигатель, который вы можете найти. Моторы доступны в Интернете.

В этом проекте вы собираетесь использовать шаговый двигатель 28byj-48, и есть много других проектов, для которых этот двигатель подходит.Подключиться к плате Arduino легко. Для этого проекта вам потребуются:

• Плата Arduino
• Шаговый двигатель 28byj-48 с драйвером
• Перемычки

Вам потребуется 6 кабелей с разъемами типа мама-папа. Вам просто нужно подключить мотор к драйверу и все! Вы также можете прикрепить небольшой кусок ленты на вращающуюся головку, чтобы увидеть, что она действительно вращается.

# 10: Проект реле Arduino

Даже если вы новичок в Arduino, вы можете управлять одним из своих устройств с его помощью.Например, в этом проекте вы будете использовать различные компоненты для создания моста от уровня Arduino к устройствам с высокой номинальной мощностью. Для этого проекта вам понадобятся:

• Плата Arduino Uno
• Релейная плата
• Кабель с розеткой и вилкой
• Перемычки
• Лампа 230 В

Необходимо подготовить розетку и кабель, сняв изоляцию с кабель. Затем подключите кабель к розетке и подключите другой провод к розетке.Лучшими приборами для управления с помощью платы Arduino являются лампа, стиральная машина и мотор. Например, вы можете запрограммировать свою плату Arduino так, чтобы она отключала потребляемую мощность вашей стиральной машины в определенное время дня.

# 11: 7-сегментный дисплей Arduino

С помощью этого проекта вы узнаете, как использовать дисплей и как правильно его подключить. Дисплеи используются во многих других проектах Arduino, поэтому изучение основ будет очень полезным. Вам потребуется:

• Плата Arduino
• 7-сегментный дисплей 3 символа
• 3 резистора по 300 Ом
• Перемычки
• Макетная плата

Один из самых простых способов подключить дисплей к плате Arduino — это подключить его к макет и возьмите кабели папа-папа.Позже вы сможете подключать штекерные разъемы к дисплею, но для новичков это будет довольно сложно. Вам также понадобятся резисторы для подключения светодиода к Arduino и защиты платы от возгорания, и вы также должны подключить резисторы к своему дисплею, потому что он сделан из светодиодов.

# 12: Clap ON Clap OFF Light

Название проекта говорит само за себя. Для изготовления светильника вам понадобятся:

• Плата Arduino
• Реле
• Микрофонный модуль
• Лампа 230В
• Перемычки
• Кабель с вилкой и розеткой

Начнем с подключения реле и микрофона.Используйте аналоговый выход микрофона и подключите реле к контакту 2. При включении громкой музыки лампа начинает мигать.

# 13: Проект секундомера Arduino

С помощью этого проекта вы можете создать секундомер Arduino, используя простейшие компоненты. Вам потребуется:

• Плата Arduino
• ЖК-дисплей с преобразователем I2C
• Зуммер
• Потенциометр
• Перемычки
• Макетная плата

Все, что вам нужно сделать, это установить время от 1 до 120 минут.После этого он ждет 5 секунд и ведет обратный отсчет. Когда время истекло, он издаст несколько звуковых сигналов. Вот и все.

Мы надеемся, что вы смогли создать полностью рабочий проект Arduino с этими идеями. Лучше всего то, что вы не ограничены простыми проектами. Когда дело доходит до Arduino, существует удивительное сообщество, в котором все любят делиться. Многие люди рады поделиться тем, что они сделали, и вы можете найти тысячи проектов Arduino, как очень простых, так и очень сложных.

200+ идей проектов Arduino для инженеров и энтузиастов

Arduino (оборудование с открытым исходным кодом) произвела революцию с тех пор, как пришла на рынок.Arduino или Genuino (известные в некоторых местах) были очень прибыльным вариантом для студентов, разрабатывающих свои первые проекты. Этот рост интереса заставляет многих людей самостоятельно возиться с технологиями.

Мы составили список DIY-проектов Arduino, которые было бы здорово разработать. Если у вас есть Arduino или вы планируете его купить, они могут пригодиться. Все, что вам нужно, это плата Arduino и некоторые базовые комплектующие для электроники.

Итак, давайте посмотрим на эти крутые проекты Arduino ниже:

Автоматическое освещение для уборной с использованием ИК-датчиков

Этот проект, основанный на Arduino Uno и ИК-датчиках, используется для автоматического включения и выключения освещения в туалетной комнате, работающего от сети переменного тока.Каждый раз, когда человек входит в туалетную комнату, автоматически включается лампочка (или лампочка). Когда человек выходит из ванной, свет выключается.

Этот проект доступен по адресу: Автоматическое освещение для уборной с использованием ИК-датчиков

Сделайте эту систему промышленной автоматизации с джойстиком

Этот проект может использоваться для управления четырьмя промышленными электроприборами с помощью джойстика и платы Arduino Nano.

Этот проект доступен по адресу: Make This управляемая джойстиком система промышленной автоматизации

Цифровые часы реального времени на базе Arduino с дисплеем температуры

Этот проект демонстрирует, как можно построить часы реального времени (RTC) с отображением температуры с помощью Arduino, микросхемы DS3231 RTC и OLED-дисплея SSD1306 (128 × 64 пикселей).

Этот проект доступен по адресу: Часы реального времени на базе Arduino с дисплеем температуры

Smart GPS Tracker с использованием Arduino

В этом проекте мы собираемся сделать умный трекер, который сможет отслеживать ребенка. Помимо этого, устройство также можно использовать для отслеживания местоположения вашего автомобиля и других объектов.

Этот проект доступен по адресу: Smart GPS Tracker с использованием Arduino

Вспышка двадцати светодиодов с использованием Arduino

Здесь представлена ​​схема, которая случайным образом управляет двадцатью светодиодами.В этом мигалке есть микросхема, которая контролирует случайную частоту мигания светодиодов.

Этот проект доступен по адресу: Вспышка двадцати светодиодов с использованием Arduino

Радио-будильник с использованием Arduino

Этот проект описывает, как сделать радио-будильник на Arduino. Главной особенностью этого проекта является то, что он будет отображать дату, время, будет сигнализировать о желаемом времени, а также имеет функцию радио.

Этот проект доступен по адресу: Радио-будильник с использованием Arduino

.

Сделайте беспроводной частотомер на базе Arduino

В этом проекте описывается беспроводной частотомер на базе Arduino, предназначенный для измерения частоты синусоидальных сигналов переменного тока в диапазоне от 50 Гц до 3 кГц.

Этот проект доступен по адресу: Make An Arduino-based Wireless Frequency Meter

Сделайте этот оконный сигнализатор оконной сигнализации на базе Arduino

Здесь представлен оконный сигнализатор тревоги на базе платы Arduino Uno. Сигнализатор в основном используется на технологических предприятиях, электростанциях и в промышленности для мониторинга различных условий на заводе, чтобы предупредить операторов об аномальных условиях или отклонениях параметров.

Этот проект доступен по адресу: Make This Arduino Uno-Based Window Alarm Annunciator

Детектор шума

с автоматической системой записи с использованием Arduino и IoT

Эту систему обнаружения шума можно использовать в библиотеках, офисах и классах для выявления шумных людей и принятия необходимых мер против них.

Этот проект доступен по адресу: Детектор шума с автоматической системой записи с использованием Arduino и IoT

Контроль и мониторинг скорости вентилятора на основе температуры с помощью Arduino

Этот проект представляет собой автоматическое управление скоростью вентилятора и мониторинг, который контролирует скорость электрического вентилятора в соответствии с требованиями с использованием Arduino.

Этот проект доступен по адресу: Контроль и мониторинг скорости вентилятора на основе температуры с помощью Arduino

ESP8266 Беспроводной веб-сервер

Этот проект беспроводного веб-сервера на базе ESP8266 построен на базе Arduino.

ESP8266 содержит встроенный 32-битный маломощный ЦП, ПЗУ и ОЗУ. Это полное и автономное сетевое решение Wi-Fi, которое может нести программные приложения как автономное устройство или подключенное к микроконтроллеру (MCU).

Этот проект доступен по адресу: беспроводной веб-сервер ESP8266

Цифровой тестер ИС

со встроенной таблицей истинности

В этой статье представлен цифровой тестер интегральных схем на базе Arduino, который обладает широкими возможностями, высокой надежностью и экономичностью.Здесь мы разрабатываем программу с разными функциями для проверки разных микросхем.

Этот проект доступен по адресу: Цифровой тестер ИС со встроенной таблицей истинности

Робот с радиочастотным управлением на базе Arduino

Здесь мы представляем простого робота с радиочастотным управлением на базе Arduino, которым можно управлять дистанционно. Этот робот может быть построен очень быстро при небольшом бюджете. Радиочастотный пульт дистанционного управления обеспечивает преимущество хорошей дальности управления (до 100 метров с соответствующими антеннами) помимо того, что он является всенаправленным.

Этот проект доступен по адресу: Робот с радиочастотным управлением на базе Arduino

Контроллер Fancy Lights

Описываемый здесь модный контроллер освещения построен на платформе Arduino (одноплатный микроконтроллер с открытым исходным кодом), которую можно приобрести в предварительно собранной аппаратной форме. Схема представляет собой не что иное, как портативный четырехканальный многорежимный цифровой контроллер света, реализованный с использованием очень небольшого количества внешних компонентов. Четыре светодиода должны светиться в разной последовательности и узоре, управляемые с платы Arduino.

Этот проект доступен по адресу: Fancy Lights Controller

Осциллограф на базе ПК

Здесь мы описываем, как можно сделать собственный осциллограф по очень низкой цене, используя компьютер и плату Arduino в качестве оборудования для сбора сигналов. Вы можете использовать этот осциллограф для захвата частотных сигналов до 5 кГц. Плата Arduino, сердце осциллографа, считывает значения со встроенного аналого-цифрового преобразователя (АЦП) и передает их на ПК через порт USB.

Проект доступен по адресу: Осциллограф на базе ПК

Контроль влажности и температуры

IoT с использованием микроконтроллера Arduino (MCU) — это просто и весело для тех, кто плохо знаком с этой областью.Здесь представлен мониторинг влажности и температуры с помощью Arduino. В этой статье информация о влажности и температуре от датчика влажности и температуры DHT-11 анализируется графически на платформе ThingSpeak с использованием Arduino MCU и модуля Wi-Fi ESP8266.

Этот проект доступен по адресу: Мониторинг влажности и температуры

Датчик отпечатков пальцев

Когда у вас будет вся эта электроника, вы не сможете никого впустить в свою мастерскую. Этот дверной замок с отпечатком пальца помогает отпугнуть нежелательных людей от вашей мастерской.Если вы хотите, чтобы какой-то инженер имел доступ к мастерской, вы можете добавить его учетные данные в базу данных, и он также получит доступ.

Этот проект доступен по адресу: Fingerprint Lock

Автоматизированная система полива растений

Этот проект представляет собой простую и интересную систему полива растений, которую вы можете построить самостоятельно всего за несколько часов. Благодаря эффективному использованию датчика влажности и загружаемой компоновки компонентов и исходного кода, он идеально подходит для горшечных растений, будь то на вашей террасе, балконе или лужайке перед домом.Работает везде.

Этот проект доступен по адресу: Автоматизированная система полива растений

Наслаждайтесь этой беспроводной 3D-мышью и клавиатурой

В этом проекте мы собираемся создать 3D-беспроводное HID-устройство, которое даст вам совершенно новый опыт использования компьютеров и онлайн-игр с помощью платы Arduino Pro Mini.

Датчик землетрясения

В этом проекте мы будем строить индикатор землетрясений. Представлен высокочувствительный акселерометр ADXL335, который может определять вибрации.Если движение достаточно сильное во время землетрясения и превышает определенный порог, загорается местная сигнальная лампа (светодиод), звучит зуммер и срабатывает реле. С некоторыми модификациями его можно превратить в детектор ударов и тряски для банкоматов, транспортных средств или сигнализации взлома дверей.

Этот проект доступен по адресу: Датчик землетрясений

GPS-часы

Здесь мы описываем часы GPS, основанные на Arduino Uno R3 — плате микроконтроллера AVR ATmega328 с шестью выводами аналогового ввода и 14 выводами цифрового ввода / вывода (I / O).

Этот проект доступен по адресу: GPS-часы с использованием Arduino

.

Домашняя автоматизация с помощью устройства Android

Этот проект основан на взаимодействии приложения Android с платой Arduino Uno с помощью Bluetooth. Результатом является система домашней автоматизации с минимальным количеством электронных компонентов без сложной пайки и простой и гибкой конструкции.

Этот проект доступен по адресу: Домашняя автоматизация с использованием Arduino через устройство Android

Инвертор

Сколько стоит инвертор? Базовая модель с одной батареей стоит около 20-25 тысяч индийских рупий.Как насчет того, чтобы вы просто купили батарею и использовали этот следующий проект Arduino для своего инвертора.

Этот проект доступен по адресу: Inverter

Создайте робота, управляемого хлопком и жестами

Это проект «два в одном» по управлению роботом в четырех направлениях (вперед, назад, вправо и влево) хлопками в ладоши или простыми жестами. В основном это объясняет, как можно управлять роботом с помощью звука или жеста.

Этот проект доступен по адресу: Build A Clap-and Gesture Controlled Robot

Пускатель двигателя постоянного тока

с использованием платы Arduino Uno

Здесь мы описываем электронный пускатель двигателя постоянного тока на плате Arduino Uno.Эта схема управляет временем плавного пуска и плавного останова с помощью широтно-импульсной модуляции (ШИМ).

Этот проект доступен по адресу: Стартер двигателя постоянного тока с использованием платы Arduino Uno

Домашняя автоматизация с использованием Arduino через устройство Android

Этот проект основан на приложении Android и Arduino Uno, использующем Bluetooth в качестве средства беспроводной связи. Это простая и гибкая система домашней автоматизации, состоящая всего из нескольких электронных компонентов без сложной пайки. Этот проект предназначен для управления тремя устройствами, но его можно расширить до шести и более с помощью телефона Android.

Этот проект доступен для домашней автоматизации с использованием Arduino через устройство Android

Смарт-камера на базе Интернета вещей с Android и Raspberry Pi

Здесь представлен проект, который позволяет превратить Raspberry Pi (RPi) в интеллектуальную камеру на основе Интернета вещей, а затем управлять и смотреть видео в реальном времени, снимаемое этой камерой, на вашем смартфоне из любой точки планеты.

Этот проект доступен на смарт-камере на основе Интернета вещей с использованием Android и Raspberry Pi

У нас есть эксклюзивная категория, в которой перечислены все 230 проектов Arduino, посмотрите здесь.

Эта статья была впервые опубликована 25 июля 2019 г. и обновлена ​​22 февраля 2021 г.

15 проектов макетов Arduino Uno для начинающих с кодом

БЕСПЛАТНАЯ электронная книга (PDF) — Полное руководство для начинающих по Arduino

Самый простой способ для новичков начать работу с Arduino — это создать схемы с использованием макетной платы без пайки. Эти простые проекты научат вас основам Arduino Uno, электроники и программирования. В этом руководстве вы будете создавать схемы, используя следующие электронные компоненты:

• Светодиод
• RGB светодиод
• Датчик температуры
• Кнопка
• Потенциометр
• Фоторезистор
• Сервопривод
• Мотор
• Зуммер
• ЖК-экран

Это руководство позволит вам сразу приступить к построению схем.Если вам нужен некоторый опыт работы с платой Arduino Uno или необходимыми инструментами, ознакомьтесь с публикацией — Arduino Uno для начинающих.

Прежде чем вы сможете начать работать с Arduino, вам необходимо убедиться, что на вашем компьютере установлено программное обеспечение IDE. Эта программа позволяет вам писать, просматривать и загружать код на вашу плату Arduino Uno. Вы можете бесплатно скачать IDE на сайте Arduino.

После установки IDE вам нужно будет подключить Arduino к компьютеру.Для этого подключите один конец USB-кабеля к Arduino Uno, а другой конец USB-кабеля — к USB-порту вашего компьютера.

Выберите Совет

После подключения платы вам нужно будет открыть среду IDE и щелкнуть Tools > Board > Arduino Uno , чтобы выбрать плату.

Выберите последовательный порт

Затем вы должны указать Arduino, какой порт вы используете на своем компьютере. Чтобы выбрать порт, перейдите в Инструменты > Порт , а затем выберите порт, на котором указано Arduino.

Для завершения проектов в этом руководстве вам необходимо загрузить код проекта, известный как эскизы. Скетч — это просто набор инструкций, которые сообщают плате, какие функции она должна выполнять. Для некоторых из этих проектов мы используем код с открытым исходным кодом, выпущенный хорошими людьми из Sparkfun и Arduino. Воспользуйтесь ссылкой ниже, чтобы загрузить zip-папку, содержащую код.

Скачать код проекта — (ZIP-файл)

После загрузки файла вам нужно будет распаковать / извлечь папку, чтобы использовать ее.

Первый проект — одна из самых базовых и простых схем, которые вы можете создать с помощью Arduino. Этот проект проверит вашу Arduino, мигая светодиодом, подключенным непосредственно к плате.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) светодиод 5мм
• (1) Резистор 220 Ом

Схема проекта

Щелкните изображение, чтобы увеличить

Шаги проекта

1. Подключите резистор 220 Ом к длинной ножке (+) светодиода.
2. Вставьте короткую ножку светодиода в контакт заземления (GND) на плате.
3. Вставьте ножку резистора, подключенную к светодиоду, в контакт №13.

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_01_TestArduino
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

Этот проект идентичен проекту №1, за исключением того, что мы будем строить его на макете. По завершении светодиодный индикатор должен загореться на секунду, а затем погаснуть на секунду в цикле.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) светодиод 5мм
• (1) Резистор 220 Ом
• (2) перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_02_Blink
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

С помощью кнопочного переключателя вы сможете включать и выключать светодиод.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) светодиод 5мм
• (1) Резистор 220 Ом
• (1) Резистор 10 кОм
• (1) Кнопочный переключатель
• (6) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_03_Pushbutton
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

С помощью потенциометра вы сможете контролировать сопротивление светодиода. Вращение ручки увеличивает и уменьшает частоту мигания светодиода.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) светодиод 5мм
• (1) Резистор 220 Ом
• (1) Потенциометр (подстроечный резистор 10k)
• (6) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_04_Potentiometer
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

Используя вывод PWM на Arduino, вы сможете увеличивать и уменьшать яркость светодиода.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) светодиод 5мм
• (1) Резистор 220 Ом
• (2) перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_05_Fade
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

В этом проекте будет мигать 6 светодиодов, по одному, по очереди. Этот тип схемы получил известность благодаря шоу Knight Rider, в котором был показан автомобиль с зацикленными светодиодами.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (6) светодиод 5мм
• (6) Резистор 220 Ом
• (7) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_06_Scrolling
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

С помощью потенциометра можно управлять рядом светодиодов. Поворот ручки потенциометра включает или выключает несколько светодиодов.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) Потенциометр — поворотный
• (10) светодиод 5мм
• (10) Резистор 220 Ом
• (11) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_07_BarGraph
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

В этом проекте будет использоваться 8 контактов на плате Arduino для одновременного мигания 8 светодиодов.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (8) светодиод 5мм
• (8) Резистор 330 Ом
• (9) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_08_MultipleLEDs
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

В этом проекте будет использоваться светодиод RGB для прокрутки различных цветов. RGB означает красный, зеленый и синий, и этот светодиод может создавать практически неограниченные цветовые комбинации.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) светодиод RGB
• (3) Резистор 330 Ом
• (5) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_09_RGBLED
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

Фоторезистор изменяет сопротивление цепи в зависимости от количества света, попадающего на датчик. В этом проекте яркость светодиода будет увеличиваться и уменьшаться в зависимости от количества света.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) светодиод 5мм
• (1) Резистор 330 Ом
• (1) Резистор 10 кОм
• (1) Фоторезистор
• (6) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_10_Photoresistor
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

Датчик температуры измеряет температуру окружающей среды вокруг него. В этом проекте мы будем отображать температуру на последовательном мониторе Arduino IDE.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) Датчик температуры — TMP36
• (5) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_11_TempSensor
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

В проекте будет использоваться пьезозуммер / динамик для воспроизведения небольшой мелодии.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) Пьезозуммер / динамик
• (2) перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_12_ToneMelody
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

В этом проекте вы сможете перемещать сервопривод вперед и назад во всем диапазоне его движения.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) Сервопривод
• (6) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_13_Servo
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

Используя переключающий транзистор, мы сможем управлять двигателем постоянного тока. Если все подключено правильно, вы должны увидеть, как мотор вращается.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) Двигатель постоянного тока
• (1) Резистор 330 Ом
• (1) Диод 1N4148
• (1) NPN транзистор
• (6) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_14_Motor
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

ЖК-дисплей — это жидкокристаллический дисплей, способный отображать текст на своем экране. В этом проекте вы должны увидеть слова «привет, мир!» отображается на экране. Потенциометр используется для регулировки контрастности дисплея.

Необходимые детали

• (1) Arduino Uno
• (1) Кабель USB A-B
• (1) Макет — половинный размер
• (1) ЖК-экран
• (1) Потенциометр
• (16) Провода перемычки

Схема проекта

Щелкните изображение, чтобы увеличить

Код проекта

1. Подключите плату Arduino к компьютеру с помощью кабеля USB.
2. Открытый код проекта — Circuit_15_LCD
3. Выберите плату и последовательный порт, как описано в предыдущем разделе.
4. Нажмите кнопку загрузки, чтобы отправить эскиз в Arduino.

• Убедитесь, что ваша плата и последовательный порт выбраны в среде IDE. Для этого подключите плату и перейдите в меню «Инструменты »> «Плата»> «Arduino », чтобы выбрать плату. Затем перейдите в Инструменты > Порт> Com (Arduino) , чтобы выбрать свой последовательный порт.
• Длинная ножка светодиода является (+) плюсом, а короткая ножка — отрицательной (-). Убедитесь, что правильная ножка светодиода находится в правильном контакте Arduino или макетной платы, как указано.
• Можно легко вставить компонент или перемычку в неправильный контакт на Arduino или макете. Дважды проверьте, что используется правильный штифт.

11 простых и увлекательных проектов Arduino для обучения ваших детей электронике

Проекты Arduino для детей доказывают, что выполнение электронных задач не должно быть сложным и утомительным.Вместо этого они вызывают у детей интерес к гаджетам, поэтому у них развивается особый интерес к технологиям.

Для большинства проектов требуются базовые компоненты, такие как перемычки, макеты, двигатели, светодиоды и датчики, все из которых безопасны и легко доступны. Вот 11 простых в использовании проектов Arduino для детей, которые помогут им эффективно использовать свое свободное время.

1. Электронные кости

Проект электронных игральных костей — отличное начало для детей, так как он практически не требует знаний в области электротехники.Вам понадобятся семь светодиодов, перемычки, резисторы и клон Arduino или Arduino. Компоненты просты в использовании, поэтому детям не придется скучать, пытаясь справиться со сложной настройкой.

Благодаря этому заданию дети могут понять, как работают схемы, что поможет им решать реальные проблемы в будущем. Светодиоды загораются и останавливаются на случайном числе после нажатия кнопки. Лучше всего покупать светодиоды любимых цветов вашего ребенка, чтобы сделать проект более увлекательным.

2. Простой интерактивный робот

Дети одержимы анимацией роботов просто сногсшибательно. Детям понравится участвовать в этом проекте, особенно когда они работают в команде. Необходимые материалы: макет, Arduino, двусторонний скотч, два колеса, разъемы и батареи.

Многие считают, что роботизированные задачи сложные, но эта простая, познавательная и увлекательная. Он знакомит детей с миром программирования и электроники.Удовольствие от того, что робот перемещается, избегая препятствий, побудит их создавать больше электронных устройств.

3. Ветряная мельница с контролем дыхания

Разрешите детям изучить взаимосвязь между звуками и электроникой с помощью проекта ветряной мельницы с контролируемым дыханием. Детям понадобится полипропиленовый лист в качестве перьев, игрушечный молоток, клон Arduino Nano, светодиоды и микрофон.

Систематическая диаграмма упрощает процесс, поэтому вы можете создать ее вместе.Дети могут добавить к мельнице разные светодиоды, чтобы она выглядела потрясающе при вращении в темной комнате. Мельница вращается, как только вы взорвете микрофон.

4. Переносное SMS-устройство

Сделайте так, чтобы ваш ребенок почувствовал себя следующим Стивом Джобсом с помощью этой классической задачи Arduino Uno с кодом. Подключить оборудование просто, и малыши будут весело изучать, как работают смартфоны. Им потребуется свой обычный телефон для отправки сообщений на SIM-карту в модуле GPRS.Убедитесь, что SIM-карта не заблокирована, чтобы не преподнести вашему ребенку неприятные сюрпризы.

5. Робот с дистанционным управлением

Вот еще один грандиозный проект для детей, которые любят машины и роботов. Самое лучшее, что дети могут управлять этим роботом с любого пульта. К концу проекта они научатся подключать два двигателя к Arduino, а ИК-приемник — к Arduino.

Необходимые материалы: двигатели постоянного тока 100 об / мин, Arduino Uno, программное обеспечение Arduino, батареи 9 В, перемычки, макет, ИК-приемник, шасси, колеса и ИС драйвера двигателя L293D.Хотя продуктов много по сравнению с другими проектами, дети легко и весело проведут время, собирая части вместе.

Связанный: Недорогие и захватывающие проекты DIY-электроники

6. Digital Pet

Дети, которые любят игрушки и кодирование Arduino, оценят этот проект. Стоимость электронных товаров составляет менее 15 долларов, поэтому вам не придется тратить деньги на простую задачу. Некоторые требования включают литий-полимерную батарею емкостью 150 мАч, Arduino Pro Mini, небольшой динамик, резистор 10 кОм и OLED-дисплей I2C.

Старый динамик внутренней связи оснащен небольшим OLED-дисплеем с домашним животным, вероятно, похожим на динозавра. Дети могут взаимодействовать с питомцем во время кормления, определяя, насколько оно хорошо себя ведет. Младшим детям нужен ваш присмотр при пайке некоторых деталей. Лучше, если они будут участвовать в выходные, когда вы оба менее заняты.

7. Игрушечная машинка с управлением по Bluetooth

Позвольте вашему ребенку продемонстрировать свои автомобильные навыки с помощью проекта «Игрушечная машинка, управляемая через Bluetooth».Автомобиль управляется через Bluetooth с любого телефона Android. Задний двигатель двигает автомобиль вперед и назад, а двигатель на передней стороне позволяет детям поворачивать игрушку влево или вправо.

Дети находят больше удовольствия от вождения автомобиля в темноте благодаря светодиодным фарам.

8. Мигающий светодиод

Проект с мигающим светодиодом довольно прост, а это значит, что большинству детей не составит труда его создать. Все, что им нужно, это светодиод, резистор, Arduino Uno (или любой другой), провод и макетная плата без пайки.К счастью, детям не нужно создавать сложные систематические схемы для этой задачи.

Мигающий светодиод — один из самых популярных проектов Arduino, поэтому любой родитель окажет своим детям услугу, позволив им создать такой.

Ваши дети не могут насытиться работой со светодиодной подсветкой. Посмотрите на эти другие потрясающие светодиодные проекты, за которые они могут взяться.

9. Преобразователь USB в TTL

Последовательный порт или COM-порт ПК почти устаревают, что способствует развитию конвертера USB в TTL.Хотя на рынке существует множество модулей USB-TTL, будет лучше, если вы выберете тот, который легко паять.

Таким образом, вашему ребенку не потребуется чрезмерный присмотр или ему не придется взламывать этот процесс. Что ж, почти для всех проектов Arduino требуются перемычки и макетная плата, и эта задача не исключение.

10. Светофор для Arduino

.

Задача включает в себя простые схемы, что делает ее отличным выбором как для детей, так и для начинающих взрослых.Необходимые источники питания: десять светодиодов (включая красный, желтый и зеленый), два резистора на 1 кОм, два переключателя мгновенного действия, макетную плату без пайки, Arduino и перемычки. Поскольку дети будут иметь дело с большим количеством кабелей, желательно, чтобы проект был аккуратным, чтобы знать, куда все идет.

Задание отлично подходит для знакомства ваших детей с основами программирования и электроники.

11. Система контроля влажности и температуры

Дети могут контролировать влажность и температуру с помощью Arduino и других компонентов, таких как датчик DHT11 (RHT01), макет, перемычки, ЖК-экран 1602, переменный резистор 10 кОм, резистор 330 Ом и 4.Резистор 7 кОм.

Проект состоит из трех разделов: один определяет температуру и влажность с помощью DHT11, а второй извлекает значения в процентах и ​​шкале Цельсия. Третья часть позволяет видеть влажность и температуру на ЖК-дисплее.

Бросьте вызов своим детям с Arduino Projects

Вышеупомянутые проекты помогут детям понять, как подключить Arduino к другим компонентам и устройствам для выполнения определенных действий, получая удовольствие.А еще лучше, они будут развивать будущую карьеру и навыки решения проблем. Как родитель, вам не составит труда найти большинство ресурсов, поскольку они легко доступны. Будущее за теми, кто решает проблемы, так что подготовьте своих детей с помощью этих проектов.

9 простых и недорогих проектов DIY-электроники для начинающих

Хотите научиться делать электронику своими руками, но у вас нет компонентов? В этих простых проектах используются компоненты для дома.

Читать далее

Об авторе Роберт Минкофф (Опубликовано 43 статей)

Роберт обладает способностями к письменному слову и неутолимой жаждой учиться, которую он искренне прилагает к каждому проекту, которым занимается.Его восьмилетний опыт написания внештатных писателей охватывает широкий диапазон веб-контента, обзоров технических продуктов, сообщений в блогах и SEO. Он находит технологические достижения и проекты «сделай сам» весьма увлекательными. Роберт в настоящее время является писателем в MakeUseOf, где он любит делиться стоящими идеями DIY. Смотреть фильмы — его дело, поэтому он всегда в курсе сериалов netflix.

Более От Роберта Минкоффа

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Нажмите здесь, чтобы подписаться

Arduino · GitHub

Arduino · GitHub Эта организация содержит официальные инструменты Arduino (IDE, Pro IDE, CLI…) а также официальные ядра. Официальные библиотеки см. В @ arduino-libraries.

Закреплено

1. платформа для электроники с открытым исходным кодом

   Джава Бег 12,1 км Бег 6,9 км

2. Инструмент командной строки Arduino

   Идти 3.1к 270

3. Arduino IDE

   JavaScript 466 82

4. Ядро Arduino для процессора SAMD21

   C 354 610

5. Официальное ядро ​​Arduino AVR

   C 629 707

6. Агент создания Arduino

   Идти 337 127

Репозитории

• 39 CC0-1.0 184 1 4 Обновлено 23 октября 2021 г.
• 0 0 0 1 Обновлено 22 октября 2021 г.
• JavaScript 466 AGPL-3.0 82 269 8 Обновлено 22 октября 2021 г.
• Идти 4 АГПЛ-3.0 1 2 2 Обновлено 22 октября 2021 г.
• установка-задача Общественные

  Действие GitHub Actions, чтобы сделать задачу доступной для использования в рабочем процессе

  Машинопись 10 GPL-3.0 1 0 5 Обновлено 22 октября 2021 г.
• openwrt-yun Общественные

  Пользовательская версия OpenWrt, ориентированная на Arduino Yún

  C 145 GPL-2.0 77 14 4 Обновлено 22 октября 2021 г.
• ссылка-ru Общественные

  Редактируемый источник справочника Arduino

• инструменты-rfcs Общественные

  RFC, связанные с проектами инструментов Arduino

  4 CC0-1.0 2 4 1 Обновлено 20 октября 2021 г.

Вы не можете выполнить это действие в настоящее время. Вы вошли в систему с другой вкладкой или окном. Перезагрузите, чтобы обновить сеанс. Вы вышли из системы на другой вкладке или в другом окне. Перезагрузите, чтобы обновить сеанс.

проектов Arduino для детей — Thimble Online STEM-классы

Не всегда легко увлечь детей инженерными проектами — когда все становится слишком сложно, молодые студенты могут расстроиться и расстроиться, и у них может возникнуть соблазн сдаться.Здесь, в Thimble, мы обнаружили, что ключом к тому, чтобы учащиеся продолжали заниматься STEM, является создание проектов с правильным уровнем сложности!

С помощью готовой платы Arduino мы разработали ряд наборов с проектами Arduino для детей, которые позволяют им изучать оборудование и программное обеспечение в подходящем для них темпе и уровне сложности. Включая удобную для новичков плату Arduino UNO в наши наборы для начинающих, мы настраиваем студентов на азарт и успех в их первом инженерном проекте.

Что такое Ардуино?

Arduino — это платформа с открытым исходным кодом для электронного оборудования и программного обеспечения. Плата Arduino, или «макет», представляет собой небольшую готовую плату микроконтроллера, которая может лечь в основу электронного проекта. Эти платы позволяют отправлять «вход» — например, свет на датчик, нажатие кнопки или сообщение с компьютера — и превращать его в «выход», то есть все, что плата может делать или контролировать.

Пример платы Arduino

Входы подключаются к выходам с помощью языка программирования Arduino, который является способом отправки инструкций на плату микроконтроллера.Стартовые комплекты Arduino — отличный способ начать работу над электроникой и инженерными проектами своими руками, которые сочетают в себе оборудование (например, кнопки, провода и платы) с программным обеспечением (например, кодирование и программирование).

В каком возрасте можно запускать Arduino?

Arduinos отлично подходят для начинающих, которые хотят начать работу с электронными проектами. Образовательная платформа Arduino включает ресурсы для учеников средней школы, старшеклассников и студентов. С помощью образовательных ресурсов Arduino для детей и стартового набора Thimble Arduino ваш ученик может начать с этих проектов в возрасте десяти или одиннадцати лет!

Почему дети должны изучать Arduino?

В современном мире высоких технологий почти все, что мы делаем, используем и прикасаемся, связано с какой-то электроникой.Понимание того, как программное обеспечение и оборудование взаимодействуют с помощью кода, имеет решающее значение для возможности ориентироваться в жизни 21-го века.

Изучение Arduino также дает детям сильное чувство свободы воли. Возможность настраивать собственное устройство и четко влиять на ввод и вывод делает их активными создателями, а не пассивными потребителями технологий.

Поскольку инженерные работы — одна из самых быстрорастущих и высокооплачиваемых профессий, навыки STEM, которые дети получают от работы с Arduino, могут помочь им в будущем добиться успеха в учебе и бизнесе!

Какая Arduino лучше всего подходит для новичков?

Arduino определяет ряд своих продуктов как «начального уровня» и включает стартовые комплекты для тех, кто плохо знаком с Arduino.Хотите получить больше советов, чтобы начать работу с Arduino? Курс Thimble’s 101: Введение в инженерию и информатику включает устройство Arduino, а также все инструкции, руководства и материалы по проектам, которые вам понадобятся, чтобы в кратчайшие сроки перейти от новичка в Arduino до эксперта!

Какие проекты я могу делать с Arduino?

Поскольку Arduino является гибким и открытым исходным кодом, вы можете выполнять практически любой проект электроники с помощью Arduino! Все, что использует программирование для соединения «входа» с «выходом», является потенциальным проектом Arduino.

Вот несколько проектов, включенных в Thimble’s Creator Set, который включает совет Arduino и все материалы, которые вам понадобятся для двенадцати проектов Arduino:

Друг роботов

Первый проект в 101 Creator’s Kid — это друг-робот, который реагирует на вас, двигая рукой, когда вы кладете руку на датчик. Вы можете настроить код, чтобы его рука двигалась быстрее или медленнее!

Клаппер

В нашем проекте «Клаппер» используется аналоговый датчик Arduino для обнаружения изменений уровня звука, чтобы включить или выключить свет, хлопая в ладоши.Как только вы научитесь настраивать датчик и написать код, вы сможете управлять чем угодно с помощью этого типа ввода!

Прежде чем хлопать в ладоши После того, как вы хлопаете

8-битный музыкальный дирижер

Этот музыкальный проект позволяет вам использовать ваш пьезо-зуммер для воспроизведения небольшой мелодии, которую вы записываете в программу Arduino. Хотите сменить песню? Просто обновите код, указав нужные примечания и длину!

Другие проекты Arduino для детей

Как только вы освоите этот удивительный ресурс DIY с помощью нашего набора Arduino для начинающих, вы сможете расширить свой электронный кругозор и ознакомиться с другими проектами Arduino в Интернете.Или придумайте свой и поделитесь им на наших учебных форумах Thimble!

Музыкальные проекты Arduino

Если вам понравился наш проект 8-Bit Conductor, вы можете ознакомиться с учебными пособиями на веб-сайте Arduino и узнать больше о способах использования Arduino для создания музыки, таких как карманный синтезатор и драм-машина или этот слайд-свисток, управляемый по MIDI!

Контроллер светофора

Люди из STEM Mayhem разработали этот проект светофора под управлением Arduino, в котором используются переработанные материалы для создания полностью функционирующего светофора.Вам понадобится плата Arduino, трехцветные светодиоды, потенциометр, 6 резисторов и батарейный отсек.

Игра Buzz Wire

После того, как этот проект будет завершен, задача не будет решена! Этот проект Buzz Wire Game Arduino создает игровую игру, в которой используется пьезо-зуммер для создания шума, если игрок случайно касается провода. Почти все компоненты уже включены в наш Creators Kit!

15 проектов Arduino для начинающих, которые стоит попробовать!

Мы иногда используем партнерские ссылки в нашем контенте.Это вам ничего не будет стоить, но поможет нам компенсировать расходы на оплату труда наших писателей. Вы можете поддержать нас прямо на BuyMeACoffee. Спасибо!

Когда вы освоите Arduino и научитесь подключать макетную плату, пора применить свои навыки и создать несколько проектов. Независимо от того, являетесь ли вы производителем, любителем или студентом, который хочет получить высший инженерный камень или проект последнего года обучения, вы можете использовать этот список проектов Arduino для начинающих для вдохновения!

Я сгруппировал эти проекты по категориям, чтобы их было легче найти.

Подсказка: Добавьте эту страницу в закладки (CTRL-D Windows или CMD-D Mac) для справки позже!

Светодиодные проекты Arduino

Воплощение Arduino — это научиться мигать светодиодом. (Я прав ?!) Но помимо отправки сигналов HIGH и LOW на цифровой вывод, вы можете добавить логику, дополнительные выходы и создать несколько довольно крутых последовательностей, используя Arduino и светодиоды. Я рекомендую сначала проверить эти проекты, если вы новичок в Arduino и хотите попрактиковать свои новые навыки.

Рекомендуемый проект Arduino: запись и воспроизведение последовательности нажатия кнопок

Другой проект Arduino для начинающих использует кнопки и светодиоды для записи и воспроизведения последовательности. Концепцию, лежащую в основе этого проекта, можно использовать для игр Arduino, квестов или просто для демонстрации промежуточных навыков с использованием массивов, устранения неполадок и цифрового ввода-вывода. Вот короткое демонстрационное видео с результатами.

Посмотреть полный проект можно здесь: Как записать последовательность нажатия кнопок с помощью Arduino

В дополнение к проекту последовательности кнопок, вот несколько дополнительных проектов, использующих светодиоды.

Проекты Arduino с использованием датчиков

Чтобы использовать датчики с Arduino, вам необходимо ознакомиться с тем, как подключать их к цифровым и аналоговым входам Arduino. Большинство датчиков имеют от двух до четырех контактов. Обычно датчики имеют три контакта, включая заземление, питание и сигнал. Вы можете подключить датчик напрямую к Arduino или настроить свой проект на макетной плате.

Рекомендуемый проект для начинающих: метеостанция Arduino

В этом проекте используются Arduino nano, датчик BME280 и OLED-дисплей, а также макетная плата и перемычки для создания метеостанции.Датчик BME280 фиксирует измерения температуры, влажности и давления и отправляет их в Arduino через I2C.

Посмотреть полный проект можно здесь: Arduino Weather Station

Вот несколько дополнительных идей для начинающих проектов Arduino с использованием датчиков.

Arduino Bluetooth и коммуникационные проекты

Третий набор проектов Arduino для начинающих связан с Bluetooth и протоколами связи (Serial и WiFi). Новичку важно научиться использовать встроенные функции Arduino.Однако, когда вы поймете, как использовать датчики, следующим шагом будет научиться общаться с другими устройствами. В этих проектах вы исследуете способы взаимодействия Arduino с Python, Bluetooth Low Energy (BLE) и If This Then That (IFTTT).

Рекомендуемый проект для начинающих: управление Arduino с помощью Python

Этот проект устанавливает Arduino как последовательное устройство. Вместо того, чтобы использовать последовательный монитор для отправки небольшого количества данных, вы воспользуетесь сценарием Python для записи единиц и нулей в Arduino.Затем Arduino включит и погаснет светодиод. Вы можете использовать эту методологию в качестве отправной точки для более сложных проектов Python для управления оборудованием Arduino.

Посмотреть полный проект можно здесь: Как управлять Arduino с помощью Python

Ознакомьтесь с этими дополнительными проектами Arduino!

Проекты Arduino Motor

Последняя партия проектов связывает Arduino как с сервоприводами, так и с двигателями постоянного тока. Хотя вам не нужен контроллер двигателя для управления сервоприводами на Arduino, он вам понадобится для двигателей постоянного тока и шаговых двигателей.Я рекомендую микросхемы L298N или L293D. Если вы планируете управлять множеством серводвигателей, вы можете рассмотреть сервопривод I2C, у которого есть свои часы. Таким образом, вы не связываете Arduino, когда пытаетесь обработать несколько сигналов.

Рекомендуемый проект Arduino для начинающих: отслеживание лиц

В этом проекте научитесь управлять сервомеханизмом панорамирования и наклона с помощью лица. Мы будем использовать OpenCV для распознавания лиц и Python для отправки данных о местоположении в Arduino. Arduino подключается через последовательный порт и отображает данные положения для управления сервоприводами панорамирования и наклона.Это довольно забавный проект, который обязательно произведет впечатление на публику. Попробуйте этот проект!

Посмотреть полный проект можно здесь: Отслеживание лица с помощью OpenCV, Python и Arduino

Вот список дополнительных проектов Arduino с использованием двигателей.
